Producttype	Rugspuit
Merk	Eurom
Model	Backpack 1809
Tankinhoud	18 liter
Maximale werkdruk	4 bar
Materiaal tank	Kunststof bestand tegen zuren, alkaliën en corrosie
Afmetingen (L x B x H)	42 x 19,5 x 57,5 cm
Netto gewicht	3,2 kg
Diameter pomplichaam	45 mm
Maximale vloeistoftemperatuur	45 °C
Hoofdgebruik	Tuinieren, ongediertebestrijding, onkruidbestrijding, bemesting, huishoudelijke reiniging (ramen, auto)
Meegeleverde spuitdoppen	Platte straaldop, vernevelingsdop, dubbele vernevelingsdop, verstelbare viergatsdop + spuitkap
Transportsysteem	Rugriem (rugzak)
Werkingsprincipe	Handmatig pompen (pomparm) met drukopbouw in een ingebouwde luchtkamer
Onderhoud en reiniging	Spoelen met schoon water na gebruik, vaseline aanbrengen op afdichtingen en bewegende delen, droog opslaan
Belangrijke veiligheidsinstructies	Geen brandbare vloeistoffen spuiten, niet onder druk openen, PBM dragen (masker, handschoenen, kleding), vermijd wind, niet onbeheerd achterlaten gevuld
Reparatie / Onderdelen	Vervangende afdichtingen en ringen meegeleverd, membraan, afdichtingskogel vervangbaar
Garantie en aansprakelijkheid	Onjuist gebruik of aanpassingen maken de garantie ongeldig

Veelgestelde vragen - Backpack 1809 Eurom

Welk type vloeistof kan ik gebruiken met de Eurom Backpack 1809 rugspuit?

U kunt pesticiden, onkruidverdelgers, vloeibare meststoffen en water voor reiniging spuiten. Gebruik nooit brandbare vloeistoffen of vloeistoffen met een temperatuur boven 45 °C. Azijn (reinigingsazijn) wordt ook afgeraden.

Hoe de rugspuit onder druk zetten?

Vul de tank en sluit het deksel, beweeg de pomparm meerdere keren op en neer tot u weerstand voelt. Pomp niet te lang voordat u gaat spuiten, omdat te hoge druk het apparaat kan beschadigen (max. 4 bar).

Hoe continu spuiten zonder de trekker ingedrukt te houden?

Op de bedieningshendel schuift u de schuif naar achteren om de trekker in open stand te vergrendelen. Dit zorgt voor ononderbroken spuiten.

Hoe de rugspuit na gebruik reinigen?

Leeg de tank, vul met schoon water, pomp licht en spuit het water om het circuit te spoelen. Herhaal indien nodig. Laat drogen voordat u sluit. Breng vaseline aan op afdichtingen en bewegende delen om slijtage te voorkomen.

Welke spuitdoppen worden meegeleverd en waarvoor dienen ze?

Vier spuitdoppen worden meegeleverd: platte straaldop (voor lage planten en herbiciden), vernevelingsdop (voor pesticiden en insecticiden), dubbele vernevelingsdop (idem), en verstelbare viergatsdop (voor hoge planten en fruitbomen). Een spuitkap wordt ook meegeleverd om verspreiding door wind te verminderen.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd beschermende kleding, een masker en handschoenen bij het gebruik van chemicaliën. Spuit nooit tegen de wind in of op andere personen of dieren. Laat de druk vrijkomen voordat u het apparaat onderhoudt. Houd de rugspuit buiten bereik van kinderen.

Wat te doen als de rugspuit lekt of niet goed vernevelt?

Controleer of het membraan niet beschadigd of verkeerd vastgeschroefd is. Als de weerstand van de pomparm te groot is, kunnen de spuitdop of het filter verstopt zijn: reinig deze. Als de druk laag blijft, kunnen de afdichtingen (manchet, kogel) versleten zijn: vervang ze.

Hoe de rugspuit in de winter opslaan?

Maak de tank en het circuit volledig leeg. Reinig met schoon water en droog grondig. Breng vaseline aan op de afdichtingen. Bewaar het apparaat op een droge en vorstvrije plaats, bij voorkeur in de originele verpakking.

Kan ik de rugspuit dagelijks professioneel gebruiken?

Nee, het apparaat is ontworpen voor huishoudelijk of semi-professioneel gebruik. Dagelijks intensief gebruik kan de levensduur verkorten. Voor professioneel gebruik, informeer naar geschikte modellen.

Waar kan ik reserveonderdelen vinden?

Afdichtingen en vervangende ringen worden meegeleverd met het apparaat. Voor andere onderdelen (membraan, afdichtingskogel) neem contact op met de klantenservice van Eurom via [e-mail] of bezoek www.eurom.nl.

GEBRUIKSAANWIJZING Backpack 1809 Eurom

Gebruiksaanwijzing Bedienungsanleitung Instruction manual Manuel d'instruction

Productafbeeldingen ....3

Inleiding....4

Productbeschrijving en werkingsprincipe....6

Werkwijze 7

Probleemoplossingen 8

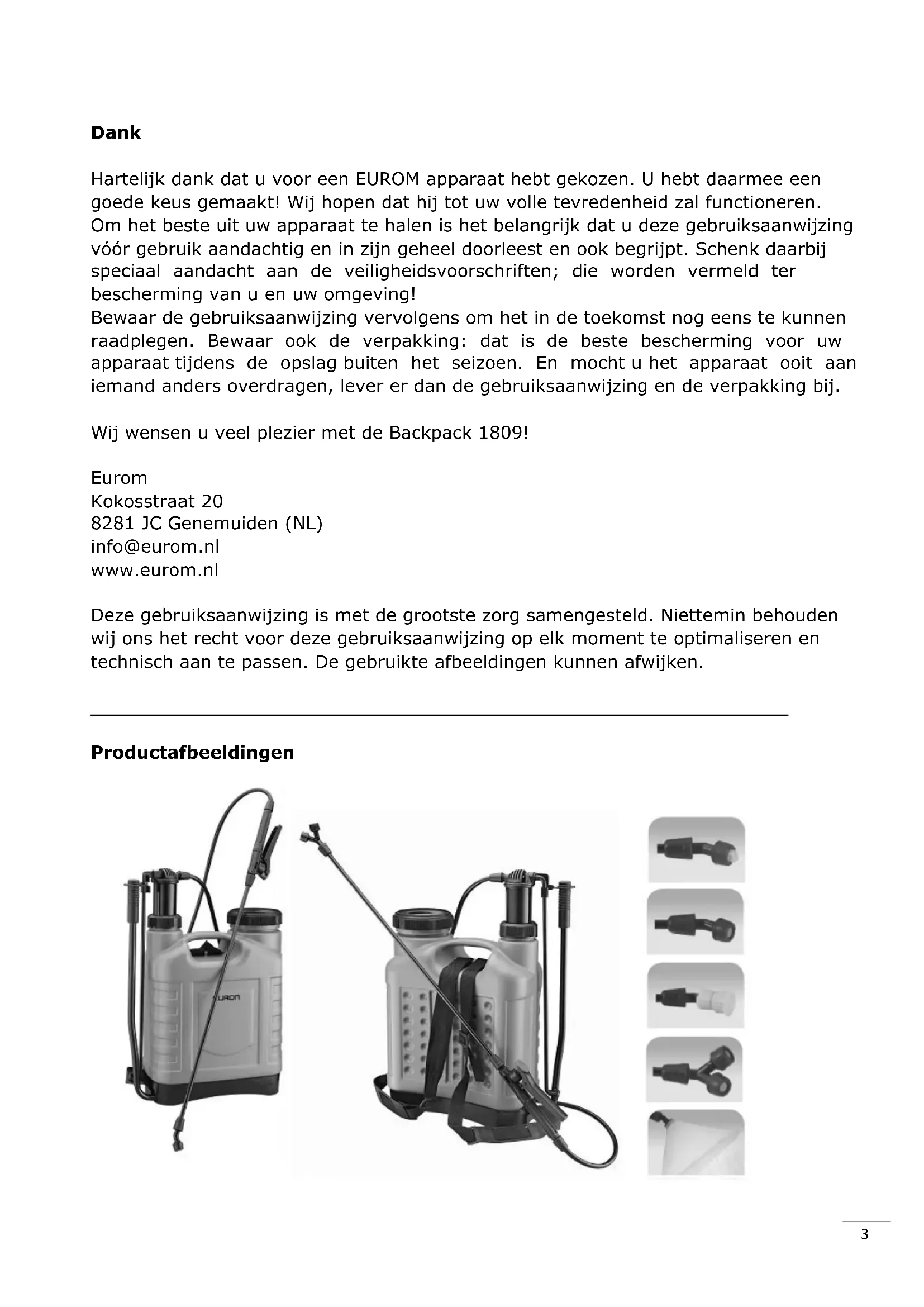

Dank

Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.

Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving!

Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij.

Wij wensen u veel plezier met de Backpack 1809!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

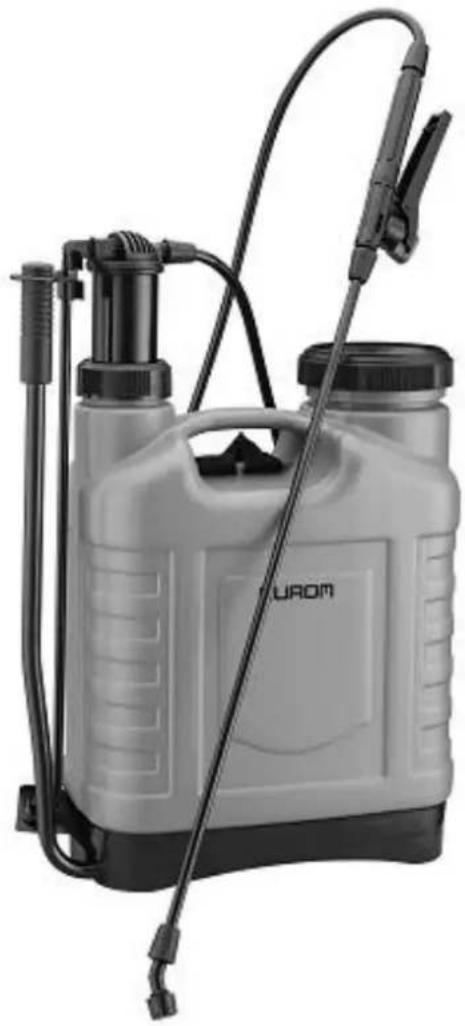

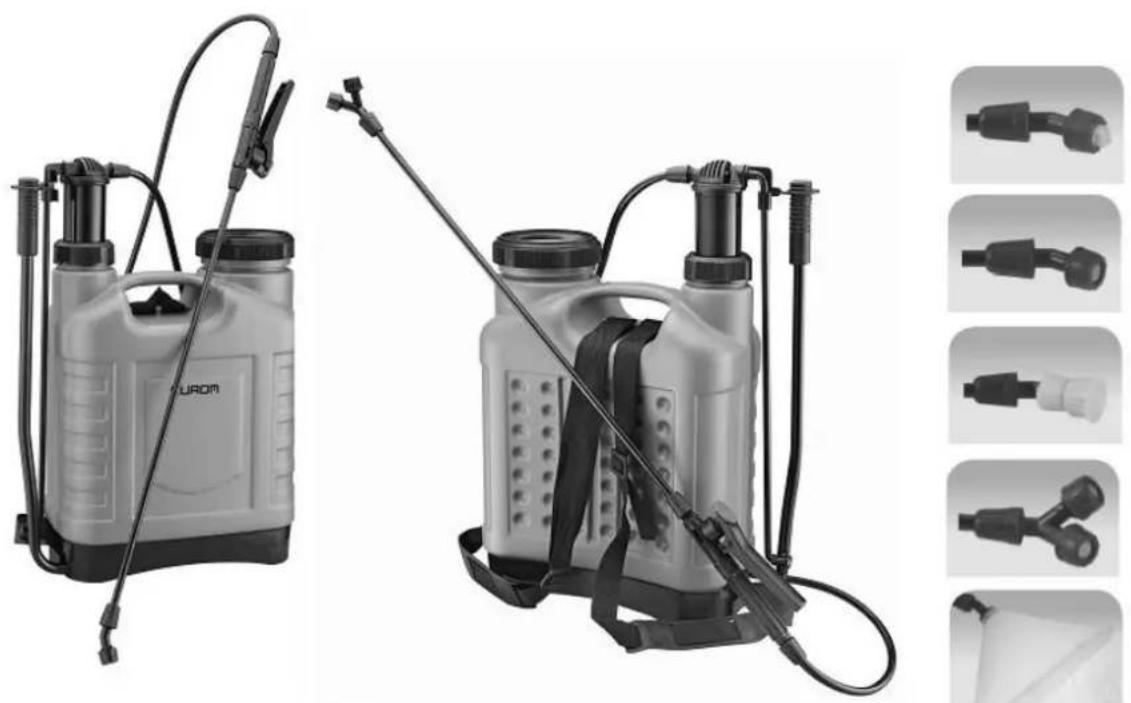

Productafbeeldingen

De EUROM BACKPACK 1809 is een nieuw ontwikkelde rugzaksproeier, veilig, economisch en efficiënt in het gebruik. Hij draagt comfortabel, werkt soepel en spuit gelijkmatig.

De BACKPACK 1809 is speciaal geschikt voor het sproeien van vloeibare ongediertebestrijdingsmiddelen, onkruidverdelgers, bemestingsmiddelen en preventieve middelen tegen plantenziekten op gewassen, al of niet bloeiende planten, tuinen, sanitaire ruimtes van openbare gebouwen enz. en voor het uit voorzorg behandelen van vee- en pluimveestallen tegen epidemieën. Ook kan hij worden gebruikt voor huishoudelijke klussen als het wassen van ramen en auto enz.

Het apparaat dient te worden gebruikt en onderhouden door volwassenen die ermee vertrouwd zijn en er veilig mee om weten te gaan. Ondeskundig gebruik van of onderhoud aan het apparaat als ook wijzigingen die aan het apparaat zijn aangebracht doen de aansprakelijkheid van de leverancier en de garantie vervallen. Het apparaat is niet geschikt voor dagelijks professioneel gebruik.

Technische gegevens

Werkdruk	Max. 4 bar
Tankinhoud	18 liter
Diameter pomphuis	45 mm
Materiaal tank	Kunststof
Afmetingen	42 x 19,5 x 57,5 cm
Netto gewicht	3,2 kg

Waarschuwingen

1. Check de rugzaksproeier voor elk gebruik op beschadigingen, lekkage enz. Spuit eerst een keer met schoon water.
2. Deze rugzaksproeier is niet geschikt voor het spuiten van brandbare materialen. Die kunnen explosies, brand of beschadiging van de rugzakspuit veroorzaken!
3. Zwengel de pomparm niet te lang met kracht op en neer voordat u de bedieningshandgreep inknijpt om te gaan spuiten. Dit bouwt overdruk op die het apparaat kan beschadigen.
4. Laat de rugzaksproeier nooit gevuld (al of niet onder druk) zonder toezicht achter.
5. Als u tijdens de werkzaamheden even pauzeert, laat dan de druk ontsnappen. Te lang werkeloos onder druk staan kan schade veroorzaken!
6. Tijdens het spuiten van pesticiden dient de gebruiker beschermende kleding, een masker en handschoenen te dragen om te voorkomen

dat het pesticide in contact komt met de huid en verwondingen veroorzaakt.

1. Spuit nooit pesticiden tegen de windrichting in! Spuit het ook niet op andere mensen, dieren of voedsel. Volg te allen tijde nauwkeurig de veiligheidsregels behorend bij het middel dat u spuit.
2. Werk niet langere tijd onder hoge temperaturen.
3. Het is ten strengste verboden om giftige middelen op voedingsmiddelen te spuiten!
4. De rugzakspuit verdraagt geen hete vloeistoffen (max. 45°C) en geen (schoonmaak)azijn.
5. Draai de rugzaksproeier nooit open zolang er druk op staat!
6. Constateert u schade of slijtage aan de container of de slang, of treedt er lekkage op, staak het gebruik dan onmiddellijk.
7. Na gebruik dient u de druk te laten ontsnappen en de rugzakpuit schoon te maken en door te spoelen met schoon water, om te voorkomen dat agressieve inhoud de rugzakspuit aantast of de nozzle blokkeert. Tevens voorkomt u dan dat een restant zich vermengt met nieuwe (andere) inhoud en zo een chemische reactie veroorzaakt, de werking beïnvloedt of de gewassen beschadigt. Laat de rugzaksproeier drogen voor u hem afsluit.
8. Houd de rugzaksproeier (en uiteraard ook de middelen die u spuit) buiten het bereik van kinderen!
9. Volg bij het gebruik en de opslag van pesticiden de instructies van de fabrikant. Afwijken daarvan kan ernstige gevolgen hebben voor mens, dier en gewas!
10. Restjes chemicaliën mogen nooit in het milieu terechtkomen. Verzamel ze in een tankje en biedt ze aan op een inzamelpunt. Giet nooit verschillende middelen bij elkaar!
11. Wanneer u per ongeluk toch schadelijke middelen

- inademt: verlaat de schadelijke ruimte, zoek een goed geventileerde plaats en raadpleeg een arts (verpakking meenemen).

• Op uw huid krijgt: spoel onmiddellijk overvloedig met water

• Inslikt: probeer te braken met schoon of zout water en ga zo snel mogelijk naar een ziekenhuis (verpakking meenemen).

• Personen die vermoeid zijn, in slechte gezondheid verkeren, gewond zijn, een pesticiden-allergie hebben, alcohol of drugs hebben gebruikt of zwanger zijn mogen niet in contact komen met pesticiden. Drink ook direct na het spuiten ervan geen alcohol.

• Gebruik nooit te sterke schadelijke middelen op voedsel en zorg ervoor dat de periode tussen spuiten en oogsten lang genoeg is.

• Na het werken met pesticiden dient u van kleding te wisselen en uzelf als ook de kleding grondig te wassen.

• Wanneer de rugzakspuit langere tijd niet wordt gebruikt, of juist meerdere dagen vrijwel continu gebruikt wordt, smeer dan wat vaseline op de afdichtingringetjes en bewegende delen om slijtage te reduceren en de werking te versoepelen.

• Na gebruik dient de rugzakspuit te worden opgeslagen in een droge ruimte, binnenshuis.

Productbeschrijving en werkingsprincipe

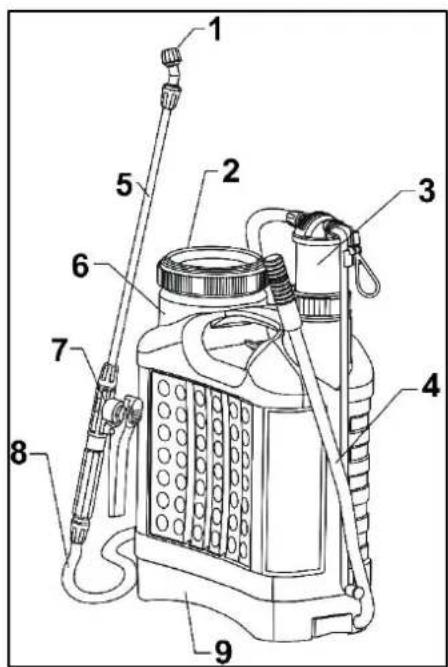

Productbeschrijving

Het apparaat is voorzien van een draagriem (rugzaksysteem). De luchtkamer is ingebouwd, dus veilig en lekvrij. Met de bedieningshandgreep regelt u naar eigen wens het sproeien.

De voor het apparaat gebruikte materialen zijn bestand tegen zuur, alkaline en corrosie. Het apparaat is niet geschikt voor het gebruik met (schoonmaak)azijn. Het apparaat sluit hermetisch af en is zeer duurzaam.

Er kunnen verschillende nozzles op de lans worden aangesloten, voor verschillende taken, om zo bijv. een heel fijn sproeiresultaat of een sprinklereffect te bereiken (zie: Werkwijze). De sproeikap kan over de vlakstraal nozzle worden bevestigd, om zo het verwaaien van het bestrijdingsmiddel te voorkomen.

Werkingsprincipe

Door de pomparm op en neer te bewegen wordt de vloeistof uit de container naar het pomphuis gepompt en wordt daar druk opgebouwd. Door nu de bedieningshandgreep in te knijpen kan de vloeistof via de nozzle ontsnappen.

Werkwijze

Verwijder al het verpakkingsmateriaal en houd het verpakkingsmateriaal buiten gebruik van kinderen. Controleer of alle onderdelen aanwezig zijn. Draai de lans op de bedieningshandgreep. Kies voor een nozzle en draai deze voorop de lans.

- Draai het deksel van de container en giet de vloeistof met het daarin opgeloste bestrijdingsmiddel langzaam door het filter de container in. Sluit daarna het

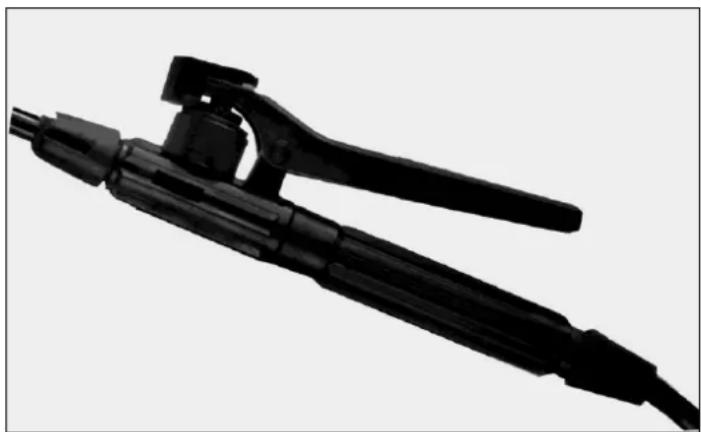

deksel stevig en neem het apparaat op uw rug. Bouw druk op door aan de pomparm te zwengelen. Nu kunt u beginnen te sproeien door de bedieningshandgreep van de spuitlans in te knijpen. U kunt continu sproeien of even gericht op een bepaalde plaats wat vloeistof spuiten. Door het rode schuifje op de hendel naar

achteren te schuiven borgt u de hendel en kunt u ononderbroken spuiten.

Kies voor de nozzle die geschikt is voor de klus die u wilt uitvoeren. Er worden vier nozzles bij het apparaat geleverd:

1. Vlakstraal nozzle
2. Vernevel nozzle
3. Dubbele vernevel nozzle
4. Viergaats nozzle

Tevens wordt een spuitkap meegeleverd.

Vlakstraal nozzle:Spuit gelijkmatig en is geschikt voor het bespuiten van lage en korte, kruipende gewassen, en voor het spuiten met een onkruidbestrijdingsmiddel. Houd de spuitlans stabiel en spuit in dezelfde richting als de wind
draait. Bij deze nozzle kunt u de spuitkap gebruiken.
Vernevel nozzle en dubbele vernevel nozzle:Zijn geschikt om pesticides (tegen ziektes) en insectenbestrijders te spuiten. Spuit in dezelfde richting als de wind waait.
Viergaats nozzle (instelbaar):Is geschikt voor het bespuiten van hogere klimgewassen, fruitbomen enz. Houd in de gaten dat de vloeistof gelijkmatig uit de nozzle blijft komen! Door aan de nozzle te draaien kunt u de straal bijstellen van een puntstraal tot een sproeistand.
Spuitkap:Deze is alleen bedoeld voor gebruik op de vlakstraal nozzle en voorkomt het verwaaien van de vloeistof. De spuitkop kan simpelweg over de nozzle worden geschoven. Let erop dat de spleet van de vlakstraal nozzle in lijn is met de brede uitgang van de spuitkap.

Probleemoplossingen

Lekkage en niet goed spuiten	Het membraam is beschadigd of zit niet goed vastgedraaid. Vervang het of draai het stevig vast.
De pomparm geeft teveel weerstand	De nozzle of het filter is geblokkeerd. Maakt de nozzle en/of het filter schoon. Smeer vaseline op de bewegende delen.
De druk blijft te laag	Het manchet en/of het afdichtingkogeltje onderin de luchtkamer zijn door het af of uitgeschuurd. Vervang ze.
Geen drukopbouw bij het bewegen van de pomparm.	Het afdichtingskogeltje mist / is verwijderd. Breng het weer op zijn plaats.
