Type de produit	Carte graphique
Marque	ASUS
Modèle	STRIXRX5802048SP8GGAMING (ROG Strix RX 580 8GB)
GPU	AMD Radeon RX 580
Mémoire vidéo	8 Go GDDR5
Interface	PCI Express 3.0 x16
Fréquence de base	1360 MHz (mode Gaming)
Fréquence boost	1380 MHz (mode OC)
Sorties vidéo	1 x HDMI 2.0b, 1 x DisplayPort 1.4, 1 x DVI-D
Alimentation recommandée	500 W
Connecteurs d'alimentation	1 x PCIe 8 broches
Dimensions	298 x 134 x 52 mm
Poids	Environ 1,2 kg
Refroidissement	Double ventilateur avec technologie 0 dB (arrêt des ventilateurs à faible charge)
Logiciel accompagné	ASUS GPU Tweak II
Fonctions principales	Overclocking, surveillance en temps réel, profils prédéfinis (OC, Gaming, Silencieux), Gaming Booster
Éclairage	RGB adressable (Aura Sync)
Entretien et nettoyage	Utiliser de l'air comprimé pour dépoussiérer les ventilateurs et le radiateur. Éviter les liquides.
Sécurité	Décharger l'électricité statique avant manipulation. Ne pas toucher les circuits imprimés sous tension.
Pièces détachées et réparabilité	Ventilateurs de rechange disponibles, mais remplacement complexe. La carte n'est pas conçue pour une réparation facile par l'utilisateur.
Informations générales	Gamme ROG Strix, sortie en 2017. Compatible DirectX 12, Vulkan, OpenGL 4.6.

FOIRE AUX QUESTIONS - STRIXRX5802048SP8GGAMING ASUS

Comment installer la carte graphique ASUS STRIX RX 580 ?

Éteignez l'ordinateur, débranchez l'alimentation, ouvrez le boîtier, insérez la carte dans le slot PCIe x16, branchez le connecteur d'alimentation PCIe 8 broches, refermez le boîtier, branchez l'écran et allumez. Installez les pilotes AMD depuis le site AMD ou le DVD fourni.

Quelle alimentation est recommandée pour cette carte ?

ASUS recommande une alimentation d'au moins 500 W, avec un connecteur PCIe 8 broches. Une alimentation de qualité (80+ Bronze ou mieux) est conseillée pour la stabilité.

Comment utiliser GPU Tweak II pour overclocker la carte ?

Lancez GPU Tweak II. En mode professionnel, vous pouvez ajuster la fréquence du GPU, la tension et la vitesse des ventilateurs. Créez un profil personnalisé, appliquez les paramètres et testez la stabilité avec un benchmark. Attention à la température.

Comment nettoyer la carte graphique ?

Utilisez de l'air comprimé pour souffler la poussière des ventilateurs, du radiateur et des ailettes. Ne touchez pas les pales des ventilateurs. Évitez les aspirateurs (électricité statique). N'utilisez jamais de liquides.

Quels sont les ports de sortie vidéo disponibles ?

La carte dispose d'un port HDMI 2.0b, d'un DisplayPort 1.4 et d'un DVI-D. Vous pouvez connecter jusqu'à trois écrans simultanément.

Comment mettre à jour les pilotes de la RX 580 ?

Téléchargez les derniers pilotes depuis le site AMD (Radeon Software) ou utilisez l'outil Live Update de GPU Tweak II (nécessite connexion Internet). Désinstallez les anciens pilotes avec DDU (Display Driver Uninstaller) pour une installation propre.

Que faire si la carte n'est pas détectée par l'ordinateur ?

Vérifiez que la carte est bien enfoncée dans le slot PCIe et que le connecteur d'alimentation est branché. Essayez un autre slot PCIe. Mettez à jour le BIOS de la carte mère. Vérifiez dans le gestionnaire de périphériques si un point d'exclamation apparaît.

Comment activer le mode silencieux (0 dB) ?

Dans GPU Tweak II, sélectionnez le profil 'Silent Mode' (Mode Silencieux) ou activez l'option '0 dB Fan' (arrêt des ventilateurs à basse température). Les ventilateurs s'arrêtent sous 55°C pour un fonctionnement inaudible.

Puis-je remplacer le ventilateur défectueux ?

Oui, des ventilateurs de rechange sont disponibles (modèle ASUS). Le remplacement nécessite de dévisser le carénage et de débrancher le connecteur. Soyez prudent, cela peut annuler la garantie si mal fait.

La carte est-elle compatible avec DirectX 12 ?

Oui, la AMD Radeon RX 580 supporte DirectX 12 (Feature Level 12_0) et Vulkan. Elle est également compatible avec OpenGL 4.6 et AMD Mantle.

MODE D'EMPLOI STRIXRX5802048SP8GGAMING ASUS

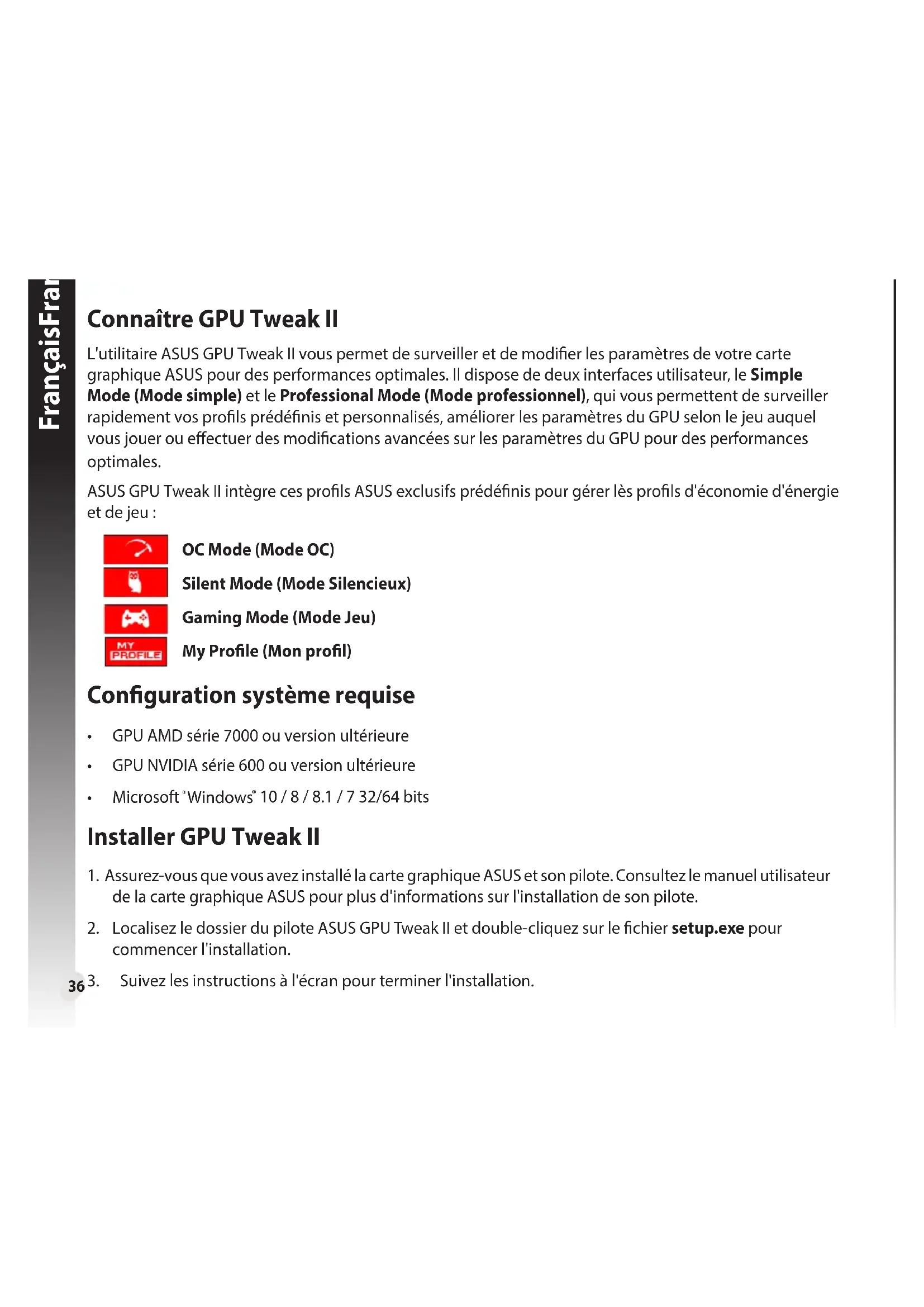

Connaître GPU Tweak II

L'utilitaire ASUS GPU Tweak II vous permet de surveiller et de modifier les paramètres de votre carte graphique ASUS pour des performances optimales. Il dispose de deux interfaces utilisateur, le Simple Mode (Mode simple) et le Professional Mode (Mode professionnel), qui vous permettent de surveiller rapidement vos profils prédéfinis et personnalisés, améliorer les paramètres du GPU selon le jeu auquel vous jouer ou effectuer des modifications avancées sur les paramètres du GPU pour des performances optimales.

ASUS GPU Tweak II intègre ces profils ASUS exclusifs prédéfinis pour gérer lès profils d'économie d'énergie et de jeu :

OC Mode (Mode OC)

Silent Mode (Mode Silencieux)

Gaming Mode (Mode Jeu)

My Profile (Mon profil)

Configuration système requise

• GPU AMD série 7000 ou version ultérieure
• GPU NVIDIA série 600 ou version ultérieure
• Microsoft *Windows* 10 / 8 / 8.1 / 7 32/64 bits

Installer GPU Tweak II

1. Assurez-vous que vous avez installé la carte graphique ASUS et son pilote. Consultez le manuel utilisateur de la carte graphique ASUS pour plus d'informations sur l'installation de son pilote.
2. Localisez le dossier du pilote ASUS GPU Tweak II et double-cliquez sur le fichier setup.exe pour commencer l'installation.
3. Suivez les instructions à l'écran pour terminer l'installation.

Lancer GPU Tweak II

• Double-cliquez sur l'icône GPU Tweak sur le bureau.
- Cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ASUS > GPU Tweak II pour lancer le programme.

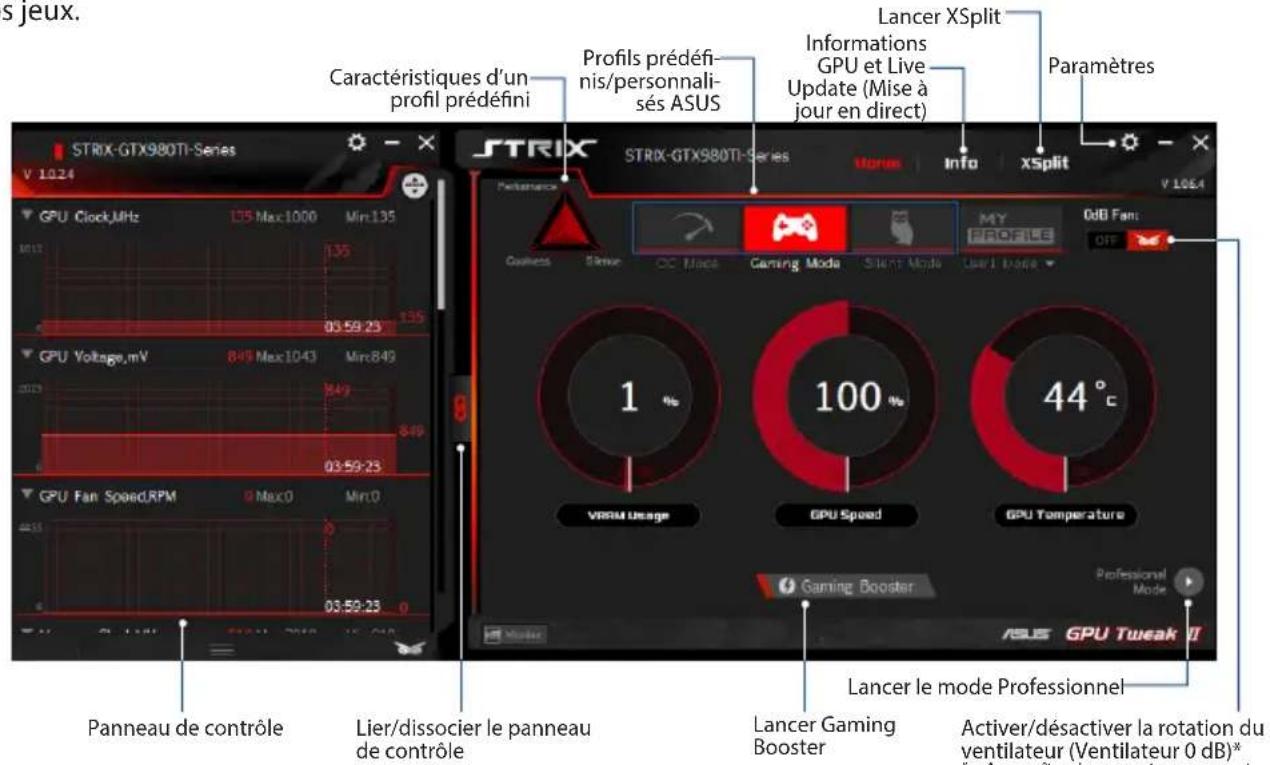

Simple Mode (Mode simple)

Simple Mode (Mode simple) vous fournit un moyen rapide de surveiller les paramètres de votre GPU en temps réel et de modifier certains paramètres système via Gaming Booster pour profiter encore mieux de vos jeux. Lancer XSplit

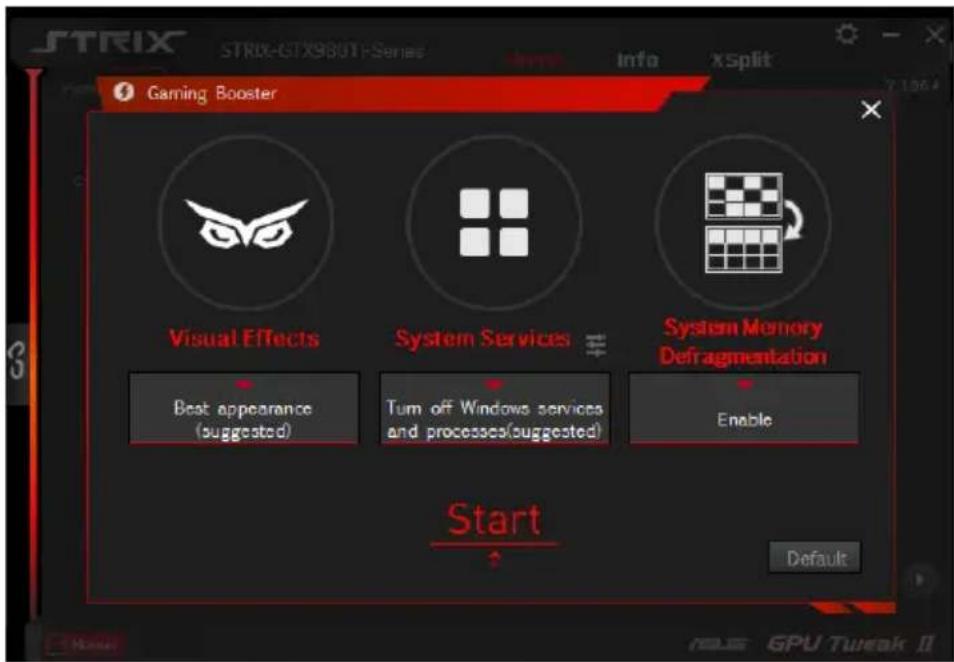

Gaming Booster

Obtenez le niveau de performance qui fera la différence avec Gaming Booster. Cette application permet d'optimiser votre système pour des jeux sans interruption et plus rapides sur votre ordinateur.

Gaming Booster vous propose trois (3) fonctions :

• Visual Effects (Effets visuels) : Vous permet de désactiver les effets visuels de Windows® pour intensifier les performances du processeur.
• System Services (Services système) : Vous permet de désactiver automatiquement ou manuellement les services ou les processus Windows®.
• System Services setting (Paramétrage services système) : Vous permet de choisir manuellement les services ou les processus que vous souhaitez arrêter.
• System Memory defragmentation (Défragmentation mémoire système): Vous permet de réorganiser et de nettoyer votre mémoire système sans interrompre de processus.

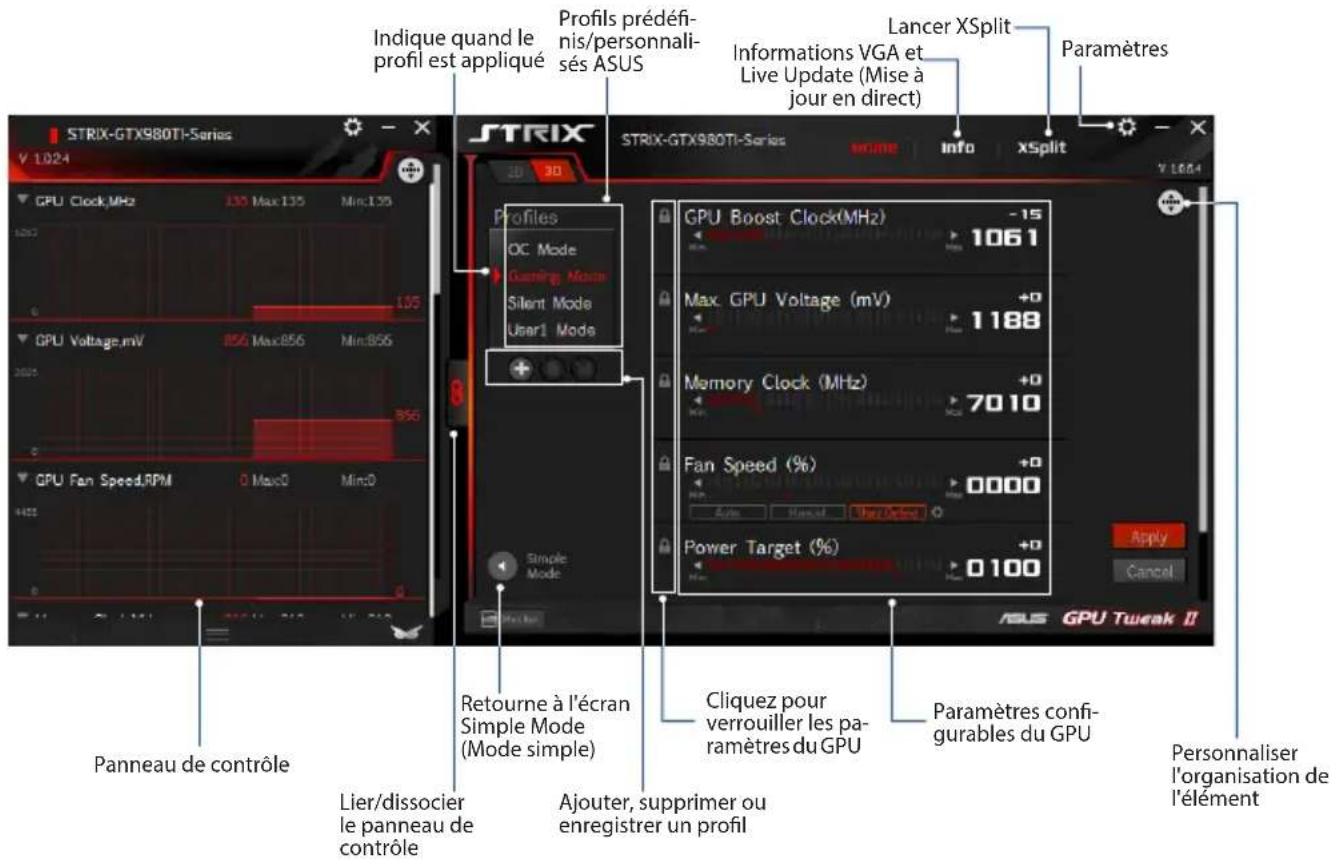

Configurez les paramètres du GPU comme un professionnel et profitez de performances optimales sur votre carte graphique ASUS.

Configurer un profil

1. Sélectionnez le profil que vous souhaitez configurer.
2. Sélectionnez le paramètre du GPU, puis saisissez votre valeur préférée.
3. Une fois terminé, cliquez sur Apply

Ajouter un profil

1. Cliquez sur plus attribuez le nom du profil.
2. Définissez vos valeurs préférées.
3. Une fois terminé, cliquez su pour enregistrer le profil.

Appliquer un profil

- Sélectionnez le profil, puis cliquez sur Apour appliquer le profil.

Supprimer un profil

- Sélectionnez le profil, puis cliquez sur pour supprimer le profil.

Obtenir les informations VGA et Live Update

L'écran Informations vous fournit des informations et des mises à jour en direct relatives à votre carte VGA ASUS.

REMARQUE : Assurez-vous que votre ordinateur est connecté à Internet pour obtenir Live Update.

Lancer XSplit

Installez et lancez XSplit Gamecaster depuis GPU Tweak II.

Utiliser l'écran des paramètres

L'écran des paramètres vous permet de configurer les paramètres GPU Tweak II tels que Main (Principal), Tuning Settings (Paramètres de réglage), Live Update (Mise à jour en direct) et Keyboard Shortcuts (Raccourcis clavier).

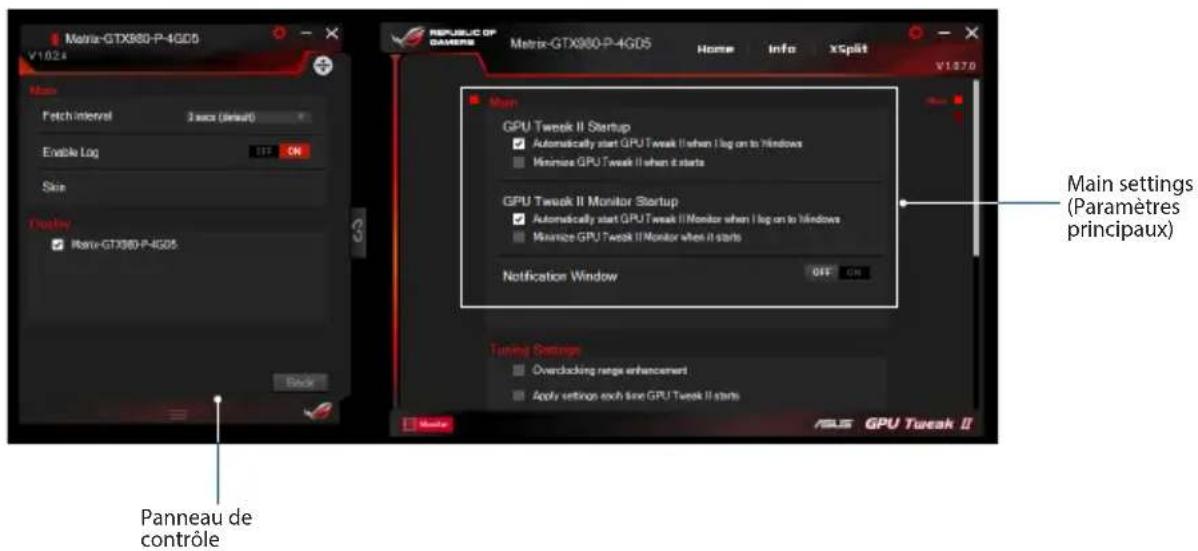

Main (Principal)

Depuis les paramètres principaux, vous pouvez sélectionner l'une de ces options au lancement de GPU Tweak II :

• Lancer automatiquement GPU Tweak II ou son Panneau de contrôle au démarrage de Windows®.
- Réduire la fenêtre de GPU Tweak II ou son Panneau de contrôle une fois lancé.
• Activer/désactiver la fenêtre de notification.

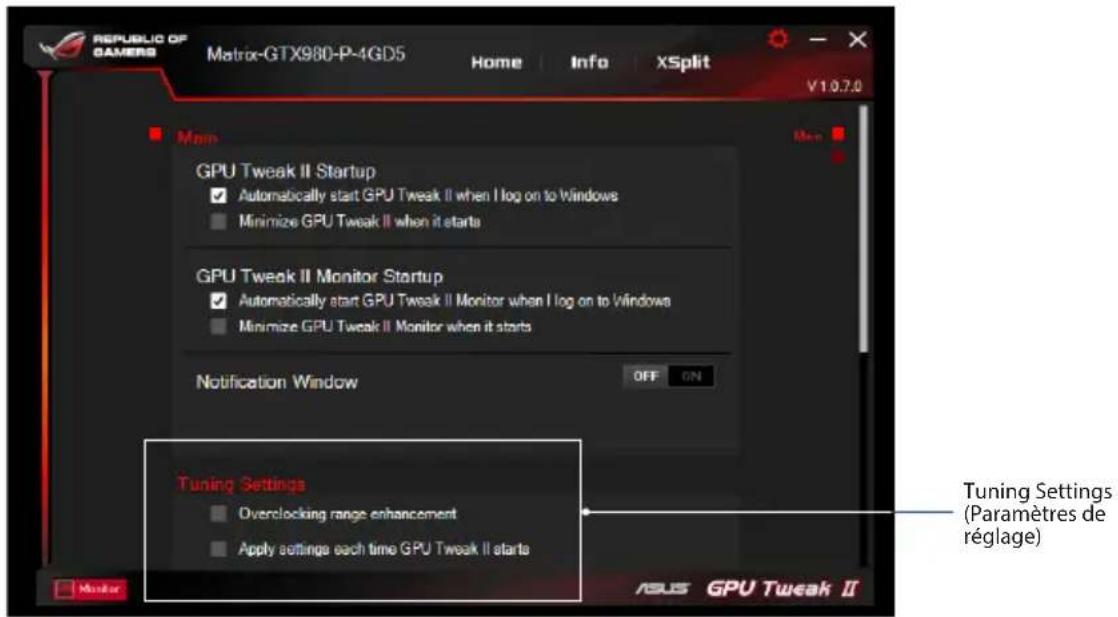

Tuning Settings (Paramètres de réglage)

Depuis Tuning Settings (Paramètres de réglage), vous pouvez sélectionner l'une de ces options lors de l'application des paramètres de GPU Tweak II :

• Augmenter la plage d'overclocking.
• Appliquer les paramètres au démarrage de GPU Tweak.

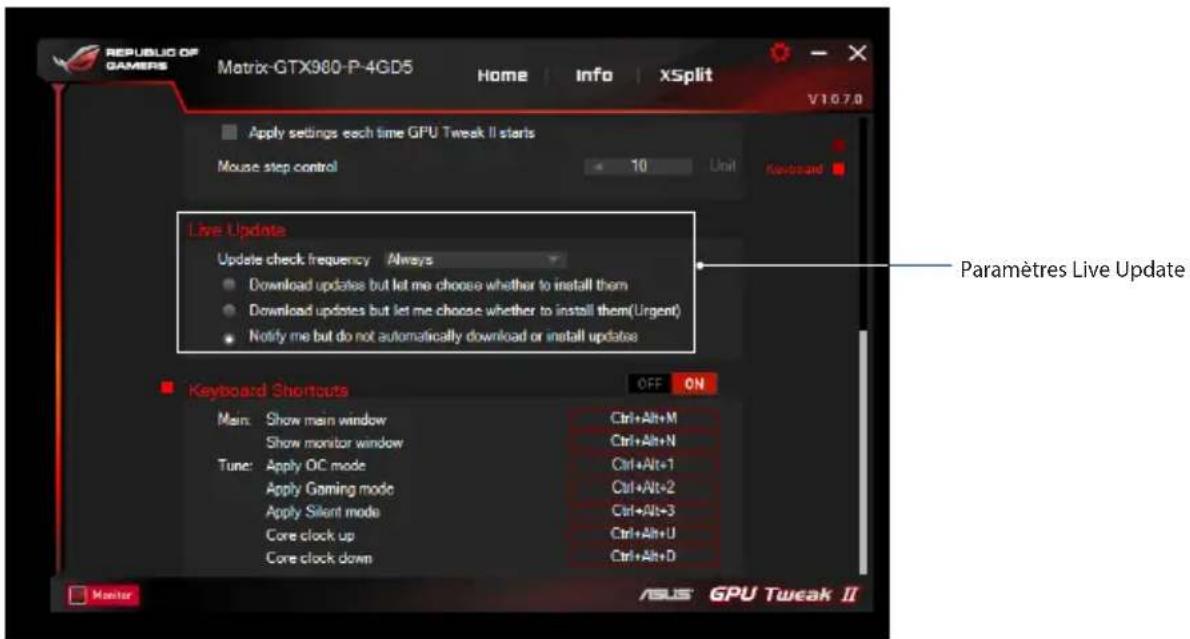

Live Update

Recevez des notifications sur les dernières mises à jour du VBIOS et des pilotes à partir de Live Update.

Configurez et sélectionnez les options Live Update suivantes :

• Définissez Update check frequency (Fréquence de vérification des mises à jour) en fonction de quand vous souhaitez bénéficier de Live Update.

• Sélectionnez l'une des options de Live Update pour :

• Télécharger les mises à jour mais me laisser choisir de les installer : Sélectionnez cette option pour télécharger automatiquement des mises à jours puis décider manuellement de les installer.

• Télécharger les mises à jour importantes mais me laisser choisir de les installer : Sélectionnez cette option pour télécharger automatiquement des mises à jours importantes puis décider manuellement de les installer.
• M'informer mais ne pas télécharger ou installer automatiquement les mises à jour : Sélectionnez cette option pour recevoir uniquement des notifications et décider de télécharger et d'installer manuellement les mises à jour.

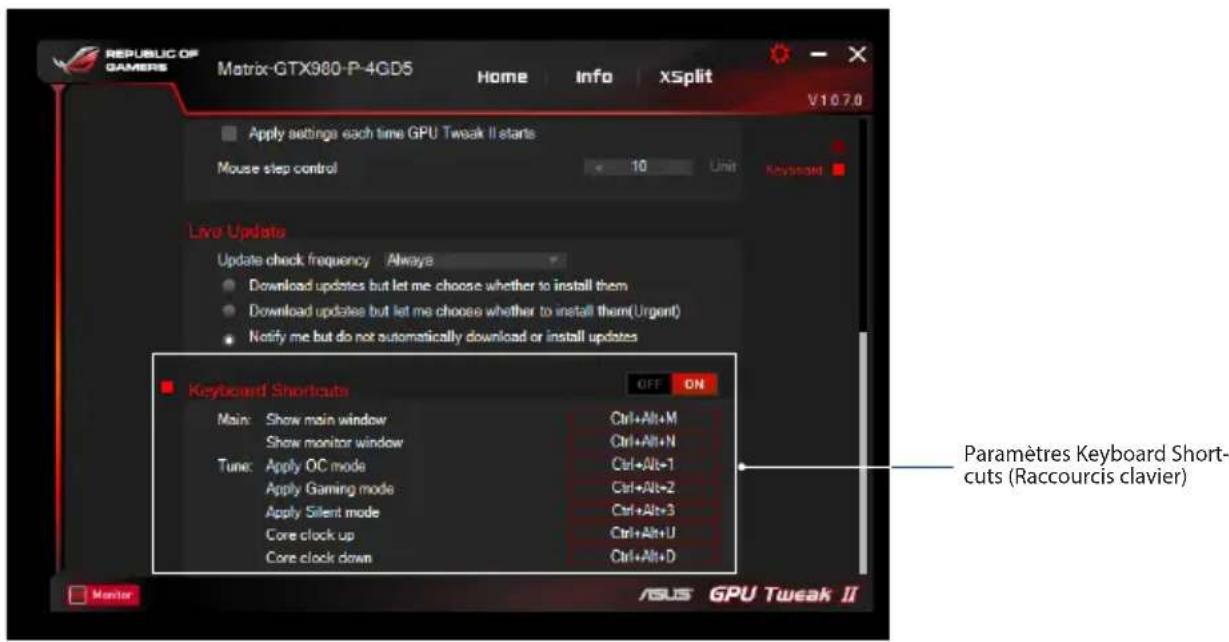

Activer/désactiver les raccourcis clavier pour afficher rapidement l'écran principal ou appliquer des réglages rapides.
