STRIXRX5802048SP8GGAMING - Scheda grafica ASUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda grafica
Marca	ASUS
Modello	STRIXRX5802048SP8GGAMING (ROG Strix RX 580 8GB)
GPU	AMD Radeon RX 580
Memoria video	8 GB GDDR5
Interfaccia	PCI Express 3.0 x16
Frequenza base	1360 MHz (modalità Gaming)
Frequenza boost	1380 MHz (modalità OC)
Uscite video	1 x HDMI 2.0b, 1 x DisplayPort 1.4, 1 x DVI-D
Alimentazione raccomandata	500 W
Connettori di alimentazione	1 x PCIe 8 pin
Dimensioni	298 x 134 x 52 mm
Peso	Circa 1,2 kg
Raffreddamento	Doppia ventola con tecnologia 0 dB (arresto delle ventole a basso carico)
Software incluso	ASUS GPU Tweak II
Funzioni principali	Overclocking, monitoraggio in tempo reale, profili predefiniti (OC, Gaming, Silenzioso), Gaming Booster
Illuminazione	RGB indirizzabile (Aura Sync)
Manutenzione e pulizia	Usare aria compressa per spolverare le ventole e il radiatore. Evitare liquidi.
Sicurezza	Scaricare l'elettricità statica prima della manipolazione. Non toccare i circuiti stampati sotto tensione.
Pezzi di ricambio e riparabilità	Ventole di ricambio disponibili, ma sostituzione complessa. La scheda non è progettata per una facile riparazione da parte dell'utente.
Informazioni generali	Serie ROG Strix, uscita nel 2017. Compatibile con DirectX 12, Vulkan, OpenGL 4.6.

Domande frequenti - STRIXRX5802048SP8GGAMING ASUS

Come installare la scheda grafica ASUS STRIX RX 580?

Spegni il computer, scollega l'alimentazione, apri il case, inserisci la scheda nello slot PCIe x16, collega il connettore di alimentazione PCIe a 8 pin, chiudi il case, collega il monitor e accendi. Installa i driver AMD dal sito AMD o dal DVD fornito.

Quale alimentatore è raccomandato per questa scheda?

ASUS raccomanda un alimentatore di almeno 500 W, con un connettore PCIe a 8 pin. Un alimentatore di qualità (80+ Bronze o superiore) è consigliato per la stabilità.

Come utilizzare GPU Tweak II per overcloccare la scheda?

Avvia GPU Tweak II. In modalità professionale, puoi regolare la frequenza della GPU, la tensione e la velocità delle ventole. Crea un profilo personalizzato, applica le impostazioni e testa la stabilità con un benchmark. Attenzione alla temperatura.

Come pulire la scheda grafica?

Usa aria compressa per soffiare la polvere dalle ventole, dal radiatore e dalle alette. Non toccare le pale delle ventole. Evita gli aspirapolvere (elettricità statica). Non usare mai liquidi.

Quali sono le porte di uscita video disponibili?

La scheda dispone di una porta HDMI 2.0b, una DisplayPort 1.4 e una DVI-D. Puoi collegare fino a tre monitor contemporaneamente.

Come aggiornare i driver della RX 580?

Scarica gli ultimi driver dal sito AMD (Radeon Software) o usa lo strumento Live Update di GPU Tweak II (richiede connessione Internet). Disinstalla i vecchi driver con DDU (Display Driver Uninstaller) per un'installazione pulita.

Cosa fare se la scheda non viene rilevata dal computer?

Verifica che la scheda sia ben inserita nello slot PCIe e che il connettore di alimentazione sia collegato. Prova un altro slot PCIe. Aggiorna il BIOS della scheda madre. Controlla nel gestione dispositivi se appare un punto esclamativo.

Come attivare la modalità silenziosa (0 dB)?

In GPU Tweak II, seleziona il profilo 'Silent Mode' (Modalità Silenziosa) o attiva l'opzione '0 dB Fan' (arresto delle ventole a bassa temperatura). Le ventole si fermano sotto i 55°C per un funzionamento inudibile.

Posso sostituire la ventola difettosa?

Sì, ventole di ricambio sono disponibili (modello ASUS). La sostituzione richiede di svitare la carenatura e scollegare il connettore. Fai attenzione, ciò potrebbe annullare la garanzia se fatto male.

La scheda è compatibile con DirectX 12?

Sì, la AMD Radeon RX 580 supporta DirectX 12 (Feature Level 12_0) e Vulkan. È anche compatibile con OpenGL 4.6 e AMD Mantle.

MANUALE UTENTE STRIXRX5802048SP8GGAMING ASUS

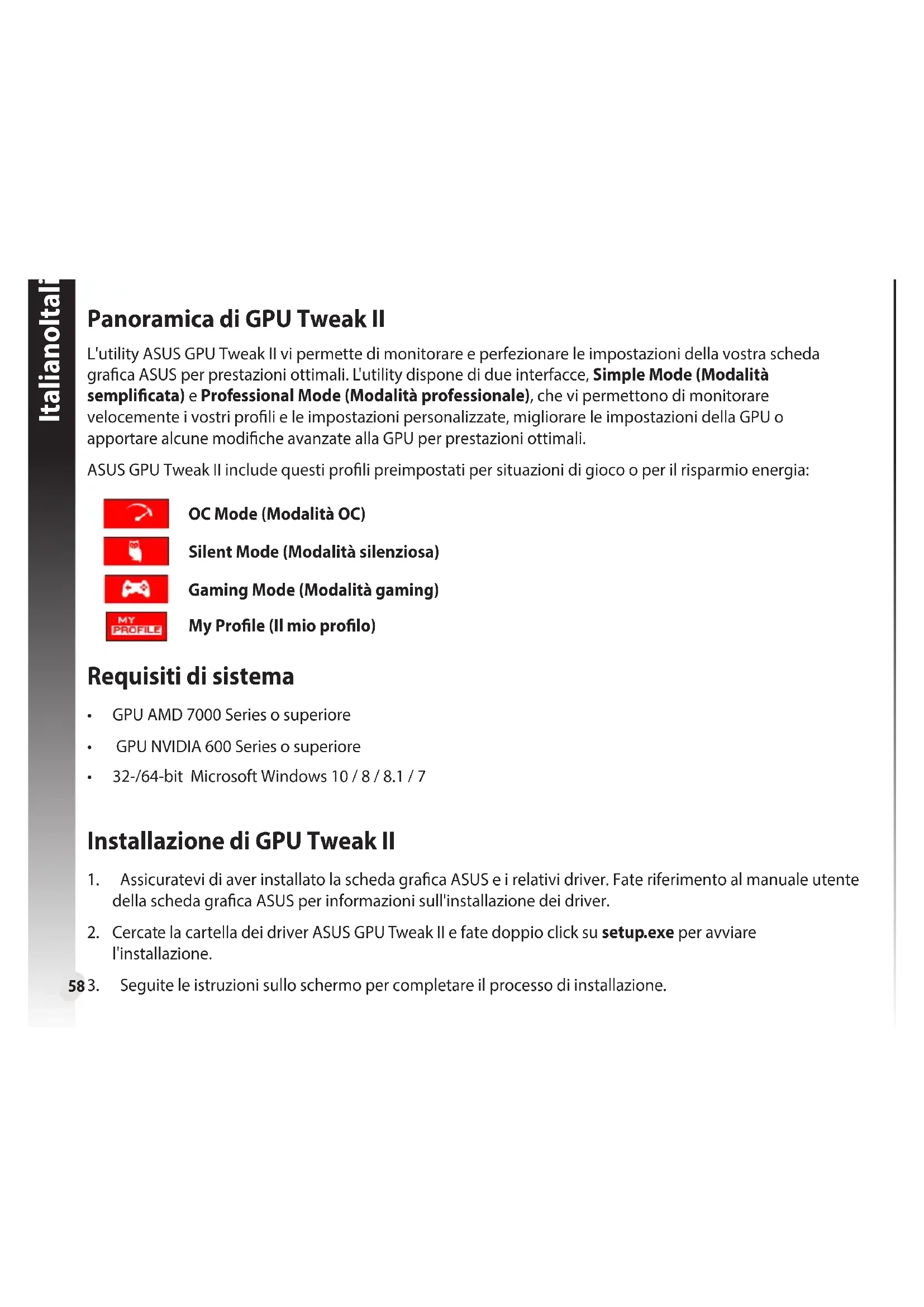

Panoramica di GPU Tweak II

L'utility ASUS GPU Tweak II vi permette di monitorare e perfezionare le impostazioni della vostra scheda grafica ASUS per prestazioni ottimali. L'utility dispone di due interfacce, Simple Mode (Modalità semplificata) e Professional Mode (Modalità professionale), che vi permettono di monitorare velocemente i vostri profili e le impostazioni personalizzate, migliorare le impostazioni della GPU o apportare alcune modifiche avanzate alla GPU per prestazioni ottimali.

ASUS GPU Tweak II include questi profili preimpostati per situazioni di gioco o per il risparmio energia:

OC Mode (Modalità OC)

Silent Mode (Modalità silenziosa)

Gaming Mode (Modalità gaming)

My Profile (Il mio profilo)

Requisiti di sistema

• GPU AMD 7000 Series o superiore
• GPU NVIDIA 600 Series o superiore
• 32-/64-bit Microsoft Windows 10 / 8 / 8.1 / 7

Installazione di GPU Tweak II

1. Assicuratevi di aver installato la scheda grafica ASUS e i relativi driver. Fate riferimento al manuale utente della scheda grafica ASUS per informazioni sull'installazione dei driver.
2. Cercate la cartella dei driver ASUS GPU Tweak II e fate doppio click su setup.exe per avviare l'installazione.

58 3. Seguite le istruzioni sullo schermo per completare il processo di installazione.

Avvio di GPU Tweak II

• Fate doppio click sull'icona di GPU Tweak che trovate sul desktop.
• Cliccate su Start > Tutti i programmi > ASUS > GPU Tweak II per avviare il programma.

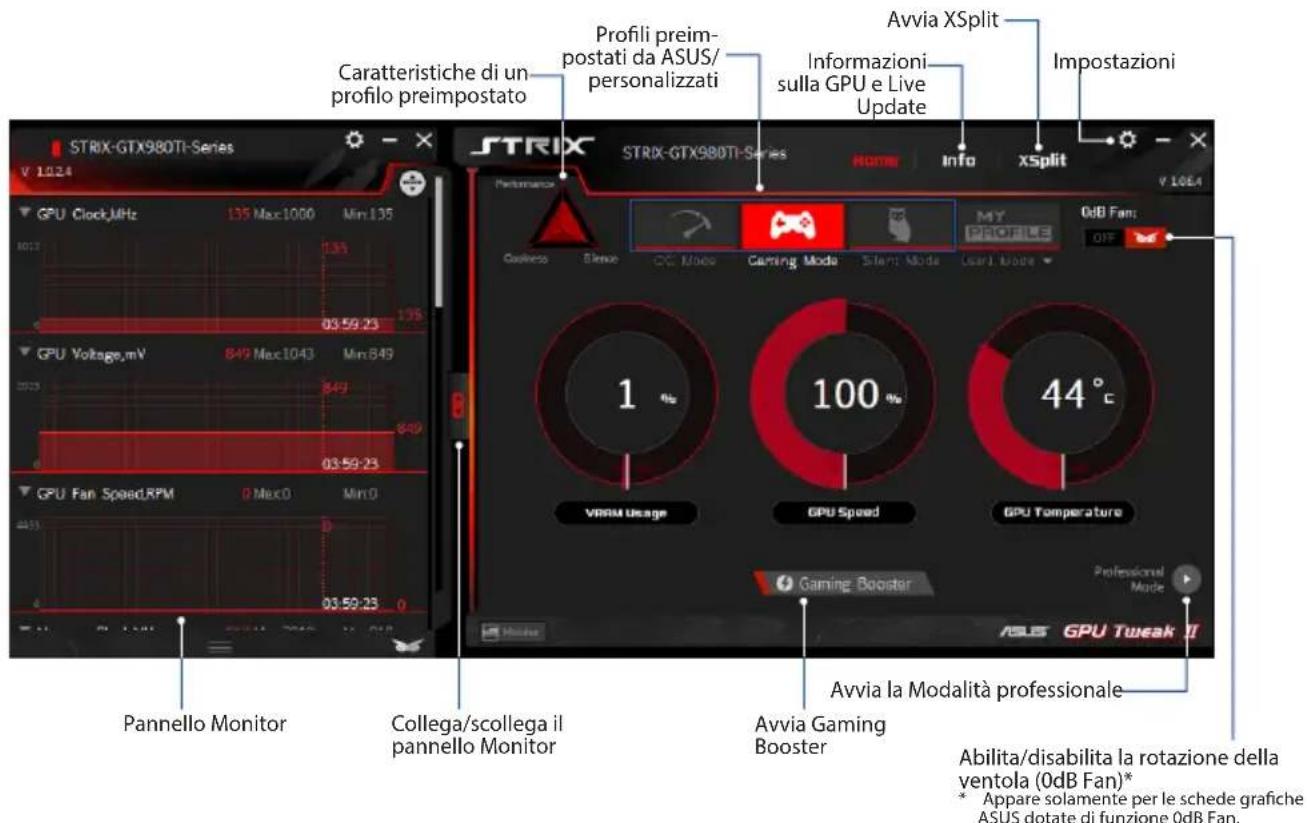

Simple Mode (Modalità semplificata)

La modalità semplificata vi fornisce un metodo rapido per monitorare le impostazioni della GPU in tempo reale, e perfezionare alcune impostazioni tramite Game Booster, per massimizzare il vostro divertimento.

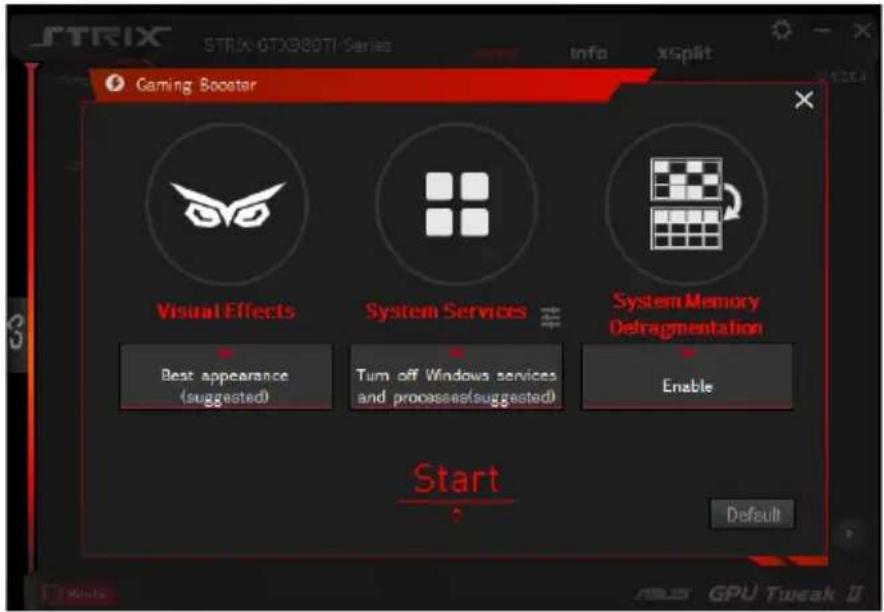

Gaming Booster

Con Gaming Booster potete ottenere quel salto di qualità che desiderate nelle prestazioni gaming. Questa funzione infatti vi permette di ottimizzare il vostro sistema e ottenere un game play più fluido per i vostri giochi sul PC.

Gaming Booster dispone di queste tre (3) funzioni:

• Visual Effects (Effetti visuali): Vi permette di disattivare gli effetti visuali di Windows® per migliorare le prestazioni del processore.
• System Services (Servizi di sistema): Vi permette di disattivare manualmente, o automaticamente, i servizi e i processi di Windows®.
• System Services setting (Impostazioni di System Services): Vi permette di scegliere manualmente i servizi e i processi che volete interrompere.
• System Memory defragmentation (Deframmentazione memoria di sistema): Vi permette di riordinare e pulire la memoria di sistema senza chiudere alcun processo.

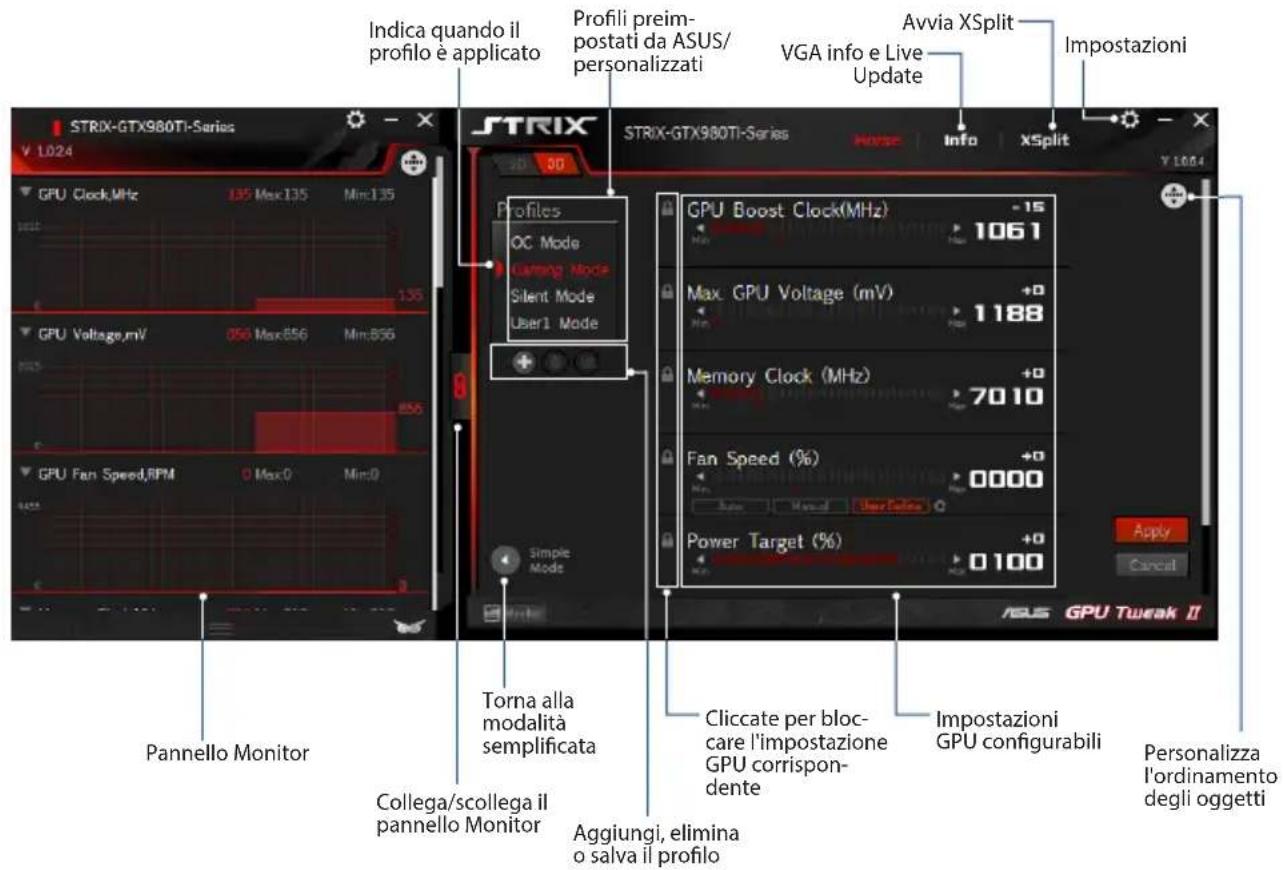

Professional Mode (Modalità professionale)

Configure le impostazioni della GPU come un professionista per portare la vostra scheda grafica ASUS alle prestazioni ottimali.

Configurazione di un profilo

1. Selezionate il profilo che volete configurare.
2. Selezionate l'impostazione della GPU quindi inserite il valore desiderato.
3. Quando avete finito cliccate su Apply

Aggiungere un profilo

1. Cliccate s + quindi inserite il nome del profilo.
2. Impostate il valore desiderato.
3. Quando avete finito cliccate su per salvare il profilo.

Applicare un profilo

- Selezionate il profilo quindi cliccate su - Apply per applicare il profilo.

Eliminare un profilo

- Selezionate il profilo quindi cliccate su «per eliminare il profilo.

Accesso a VGA info e Live Update

La schermata Info vi fornisce informazioni e aggiornamenti live per la vostra scheda grafica ASUS.

NOTA: Per ottenere gli aggiornamenti live assicuratevi che il vostro computer sia connesso a Internet.

Avvio di XSplit

Installate e avviate XSplit Gamecaster da GPU Tweak II.

Utilizzo della schermata Settings

Questa schermata vi permette di configurare le impostazioni di GPU Tweak II come Main (Principale), Tuning Settings (Impostazioni Tuning), Live Update (Aggiornamenti live) e Keyboard Shortcuts (Scorciatoie da tastiera).

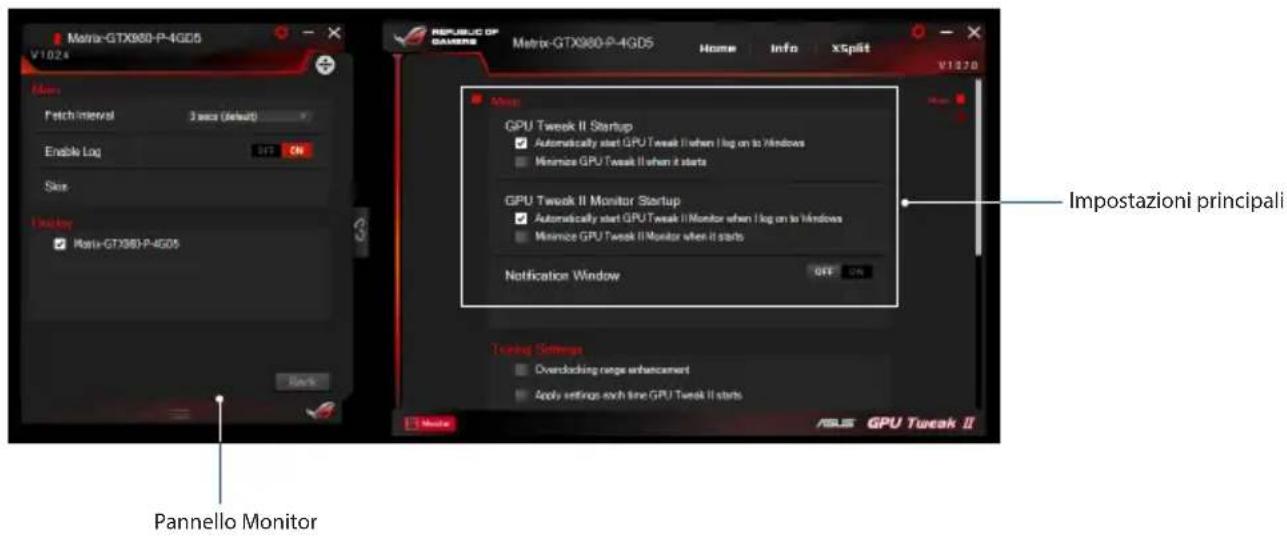

Main (Principale)

Nelle impostazioni principali potete selezionare una di queste opzioni durante l'avvio di GPU Tweak II:

• Avvia automaticamente GPU Tweak II o il pannello Monitor all'avvio di Windows®.
• Minimizza GPU Tweak II o il pannello Monitor dopo l'avvio.
  • Attiva/disattiva la finestra di notifica.

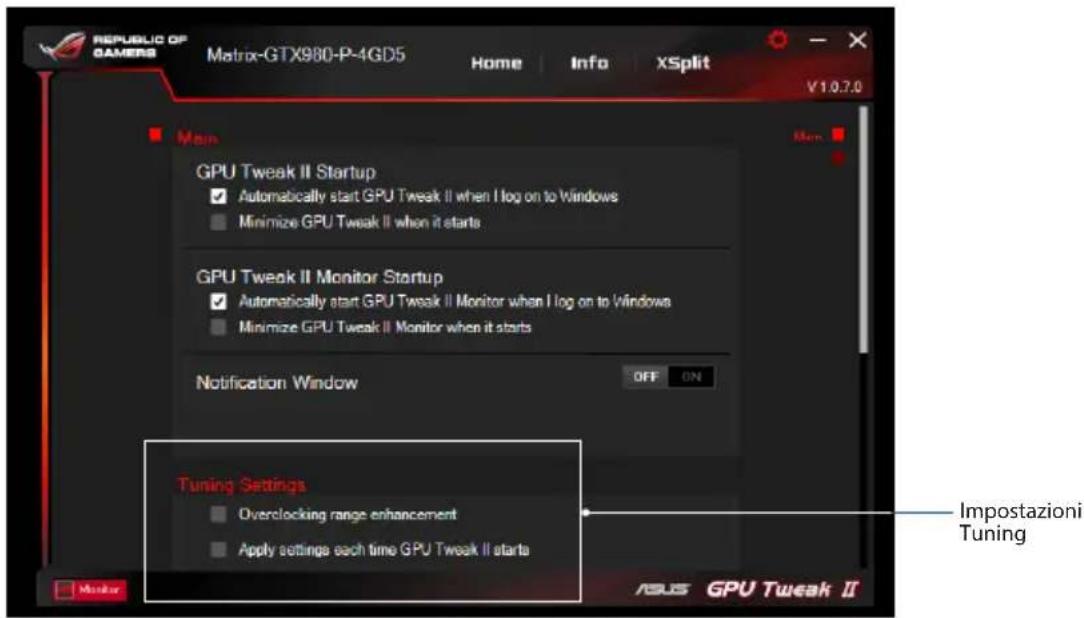

In questa schermata potete selezionare una di queste opzioni da applicare alle impostazioni di GPU Tweak II:

• Enhance the overclocking range (Migliora il campo di overclock).
- Apply the settings on GPU Tweak startup (Applica le impostazioni all'avvio di GPU Tweak).

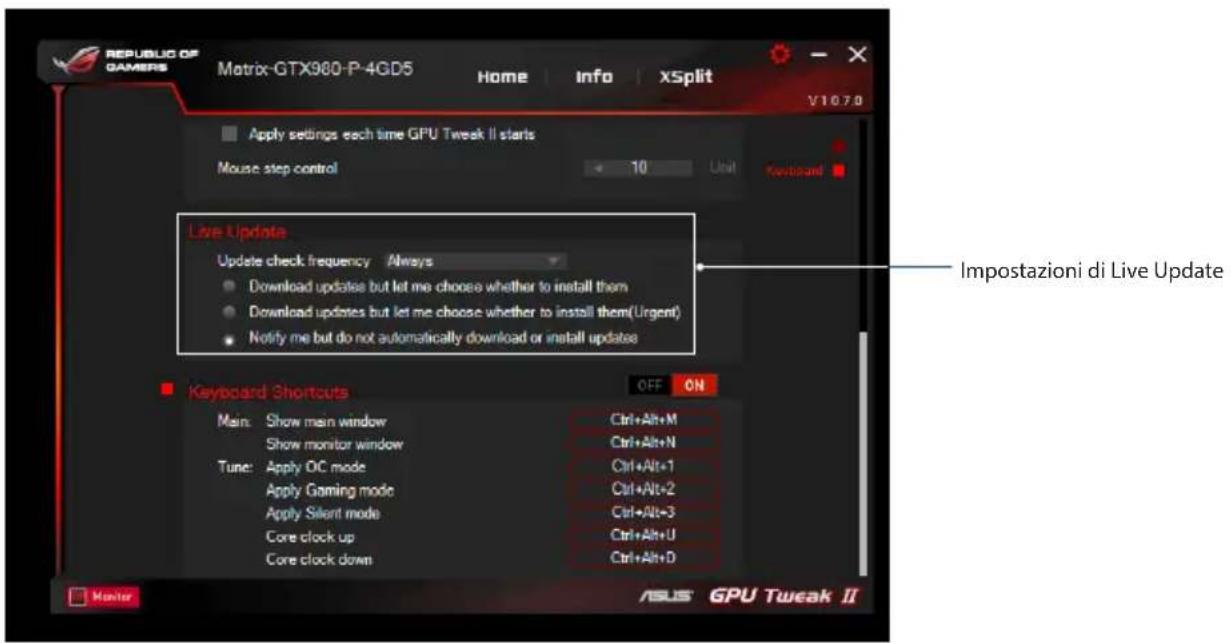

Ricevete notifiche sulle ultime versioni di VBIOS e aggiornamenti dei driver tramite la funzione Live Update. Configure e selezionate le seguenti opzioni per Live Update:

• Impostate Update check frequency (Frequenza di controllo aggiornamenti) al valore desiderato.

• Selezionate una delle opzioni di Live Update:

• Download updates but let me choose whether to install them: Selezionate questa opzione per scaricare gli aggiornamenti automaticamente e decidere se installarli o meno.

• Download important updates but let me choose whether to install them: Selezionate questa opzione per scaricare automaticamente gli aggiornamenti critici e decidere se installarli o meno.
• Notify me but do not automatically download or install updates: Selezionate questa opzione per ricevere solamente le notifiche e decidere se scaricare e installare gli aggiornamenti.

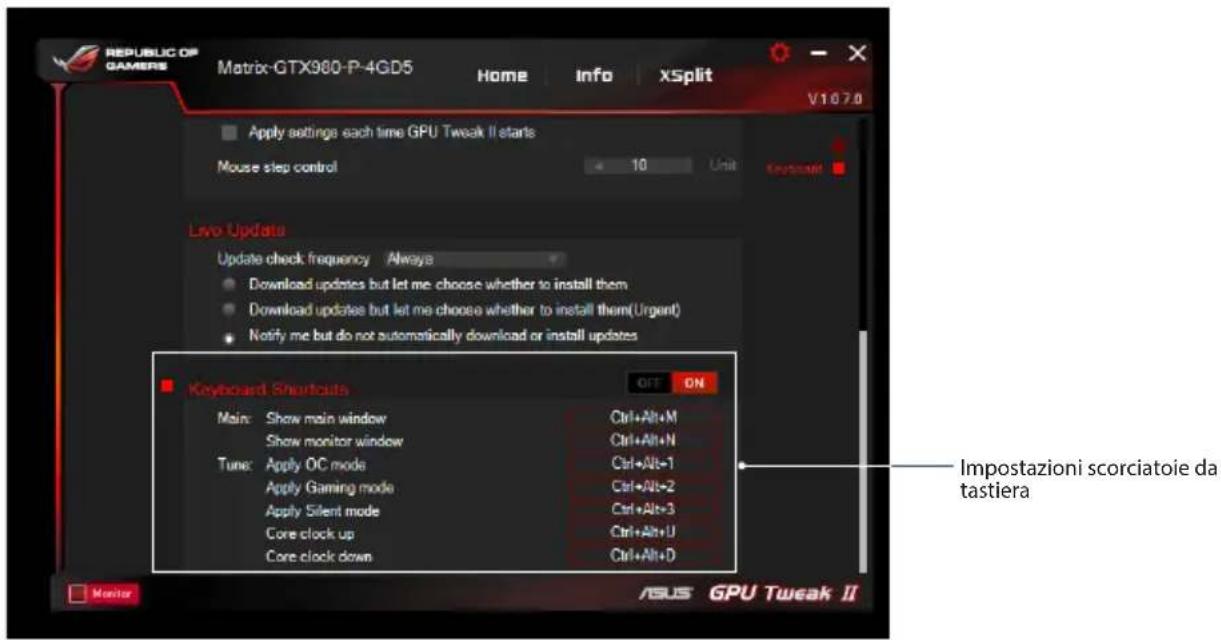

Attivate/disattivate le scorciatoie da tastiera per mostrare rapidamente la schermata principale o applicare rapide modifiche.
