STRIXRX5802048SP8GGAMING - グラフィックカード ASUS - 無料のユーザーマニュアル

製品タイプ	グラフィックカード
ブランド	ASUS
モデル	STRIXRX5802048SP8GGAMING (ROG Strix RX 580 8GB)
GPU	AMD Radeon RX 580
ビデオメモリ	8GB GDDR5
インターフェース	PCI Express 3.0 x16
ベースクロック	1360 MHz (ゲーミングモード)
ブーストクロック	1380 MHz (OCモード)
ビデオ出力	1 x HDMI 2.0b, 1 x DisplayPort 1.4, 1 x DVI-D
推奨電源	500 W
電源コネクタ	1 x PCIe 8ピン
寸法	298 x 134 x 52 mm
重量	約1.2kg
冷却	デュアルファン、0dBテクノロジー（低負荷時ファン停止）
付属ソフトウェア	ASUS GPU Tweak II
主な機能	オーバークロック、リアルタイムモニタリング、プリセットプロファイル（OC、ゲーミング、サイレント）、ゲーミングブースター
照明	アドレッサブルRGB（Aura Sync）
メンテナンスとクリーニング	ファンとラジエーターのほこりをエアダスターで吹き飛ばしてください。液体は使用しないでください。
安全	取り扱い前に静電気を除去してください。通電中のプリント基板に触れないでください。
交換部品と修理可能性	交換用ファンは入手可能ですが、交換は複雑です。このカードはユーザーによる簡単な修理を想定していません。
一般情報	ROG Strixシリーズ、2017年発売。DirectX 12、Vulkan、OpenGL 4.6対応。

よくある質問 - STRIXRX5802048SP8GGAMING ASUS

ASUS STRIX RX 580 グラフィックカードのインストール方法は？

コンピューターの電源を切り、電源ケーブルを抜き、ケースを開け、カードをPCIe x16スロットに挿入し、PCIe 8ピン電源コネクタを接続し、ケースを閉じ、モニターを接続して電源を入れます。ドライバはAMDのサイトまたは付属のDVDからインストールしてください。

このカードにはどのような電源が推奨されますか？

ASUSは最低500Wの電源とPCIe 8ピンコネクタを推奨しています。安定性のために高品質（80+ブロンズ以上）の電源をお勧めします。

GPU Tweak IIを使用してカードをオーバークロックする方法は？

GPU Tweak IIを起動します。プロフェッショナルモードでは、GPUクロック、電圧、ファン速度を調整できます。カスタムプロファイルを作成し、設定を適用し、ベンチマークで安定性をテストします。温度に注意してください。

グラフィックカードのクリーニング方法は？

エアダスターでファン、ラジエーター、フィンのほこりを吹き飛ばしてください。ファンブレードには触れないでください。掃除機（静電気）は避けてください。液体は絶対に使用しないでください。

利用可能なビデオ出力ポートは？

HDMI 2.0b、DisplayPort 1.4、DVI-Dの各ポートがあります。最大3台のモニターを同時に接続できます。

RX 580のドライバを更新する方法は？

AMDのサイト（Radeon Software）から最新ドライバをダウンロードするか、GPU Tweak IIのLive Updateツールを使用してください（インターネット接続が必要）。クリーンインストールのためにDDU（Display Driver Uninstaller）で古いドライバをアンインストールすることをお勧めします。

カードがコンピューターに認識されない場合はどうすればよいですか？

カードがPCIeスロットにしっかりと差し込まれているか、電源コネクタが接続されているか確認してください。別のPCIeスロットを試してください。マザーボードのBIOSを更新してください。デバイスマネージャーに感嘆符がないか確認してください。

サイレントモード（0dB）を有効にする方法は？

GPU Tweak IIで「サイレントモード」プロファイルを選択するか、「0 dB Fan」オプションを有効にしてください。55°C以下でファンが停止し、無音動作になります。

故障したファンを交換できますか？

はい、交換用ファン（ASUSモデル）が入手可能です。交換にはシュラウドのネジを外し、コネクタを抜く必要があります。誤って行うと保証が無効になる可能性があるので注意してください。

このカードはDirectX 12に対応していますか？

はい、AMD Radeon RX 580はDirectX 12（機能レベル12_0）とVulkanに対応しています。また、OpenGL 4.6およびAMD Mantleにも対応しています。

使用説明書 STRIXRX5802048SP8GGAMING ASUS

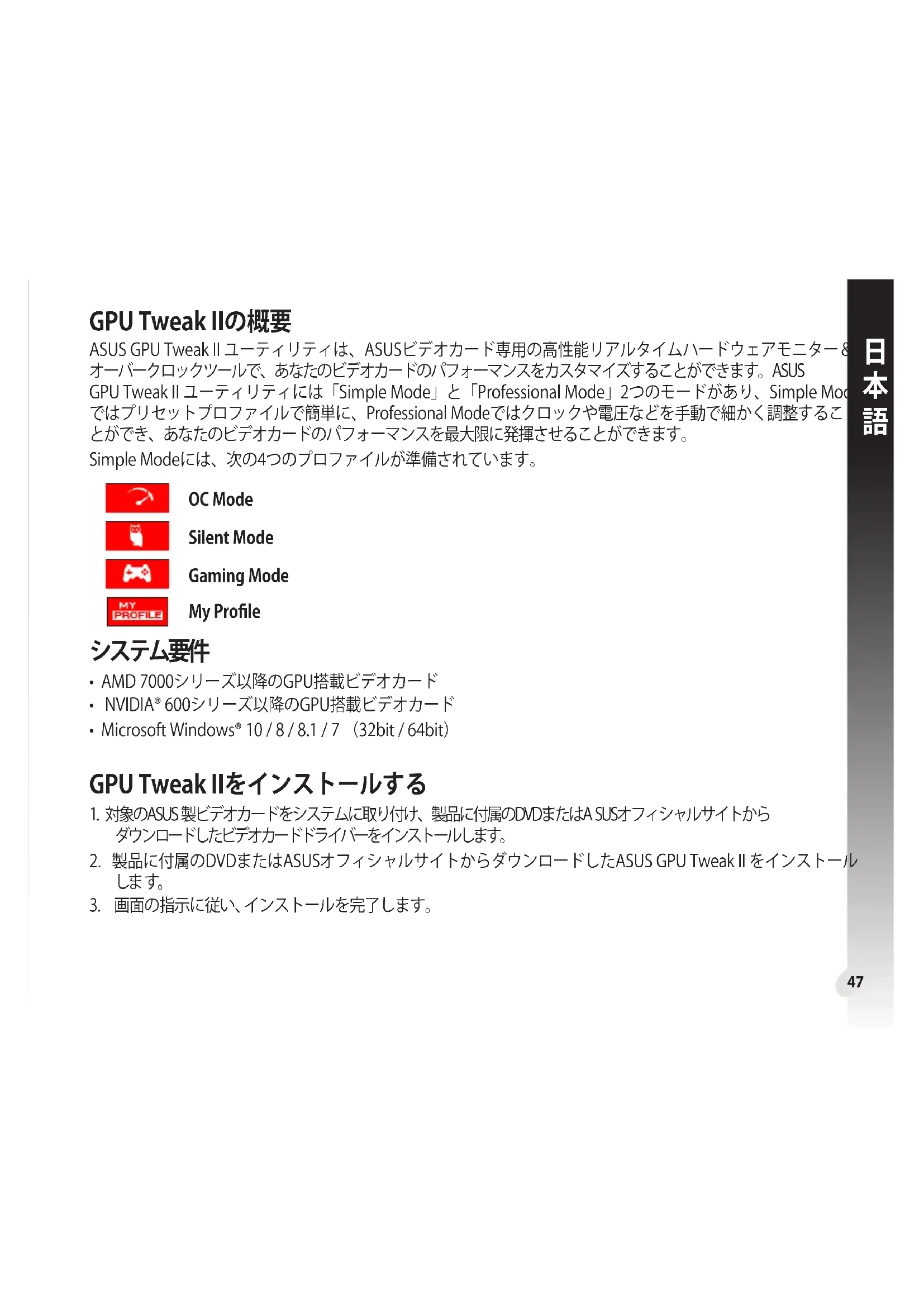

ASUS GPU Tweak II ユーティリティは、ASUSビデオカード専用の高性能リアルタイムハードウェアモニター＆オーバークロックツールで、あなたのビデオカードのパフォーマンスをカスタマイズすることができます。ASUS GPU Tweak II ユーティリティには「Simple Mode」と「Professional Mode」2つのモードがあり、Simple Modeではプリセットプロファイルで簡単に、Professional Modeではクロックや電圧などを手動で細かく調整することができ、あなたのビデオカードのパフォーマンスを最大限に発揮させることができます。

Simple Modeには、次の4つのプロファイルが準備されています。

OC Mode

Silent Mode

Gaming Mode

My Profile

システム要件

• AMD 7000シリーズ以降のGPU搭載ビデオカード
• NVIDIA® 600シリーズ以降のGPU搭載ビデオカード
• Microsoft Windows® 10 / 8 / 8.1 / 7 (32bit / 64bit)

GPU Tweak IIをインストールする

1. 対象のASUS製ビデオカードをシステムに取り付け、製品に付属のDVDまたはASUSオフィシャルサイトからダウンロードしたビデオカードドライバーをインストールします。
2. 製品に付属のDVDまたはASUSオフィシャルサイトからダウンロードしたASUS GPU Tweak IIをインストールします。
3. 画面の指示に従い、インストールを完了します。

GPU Tweak IIを起動する

• デスクトップ上のASUS GPU TweakIIアイコンをダブルクリックします。
• 「スタート」→「プログラム」→「ASUS」→「ASUS GPU TweakII」の順にクリックし、プログラムを起動します。

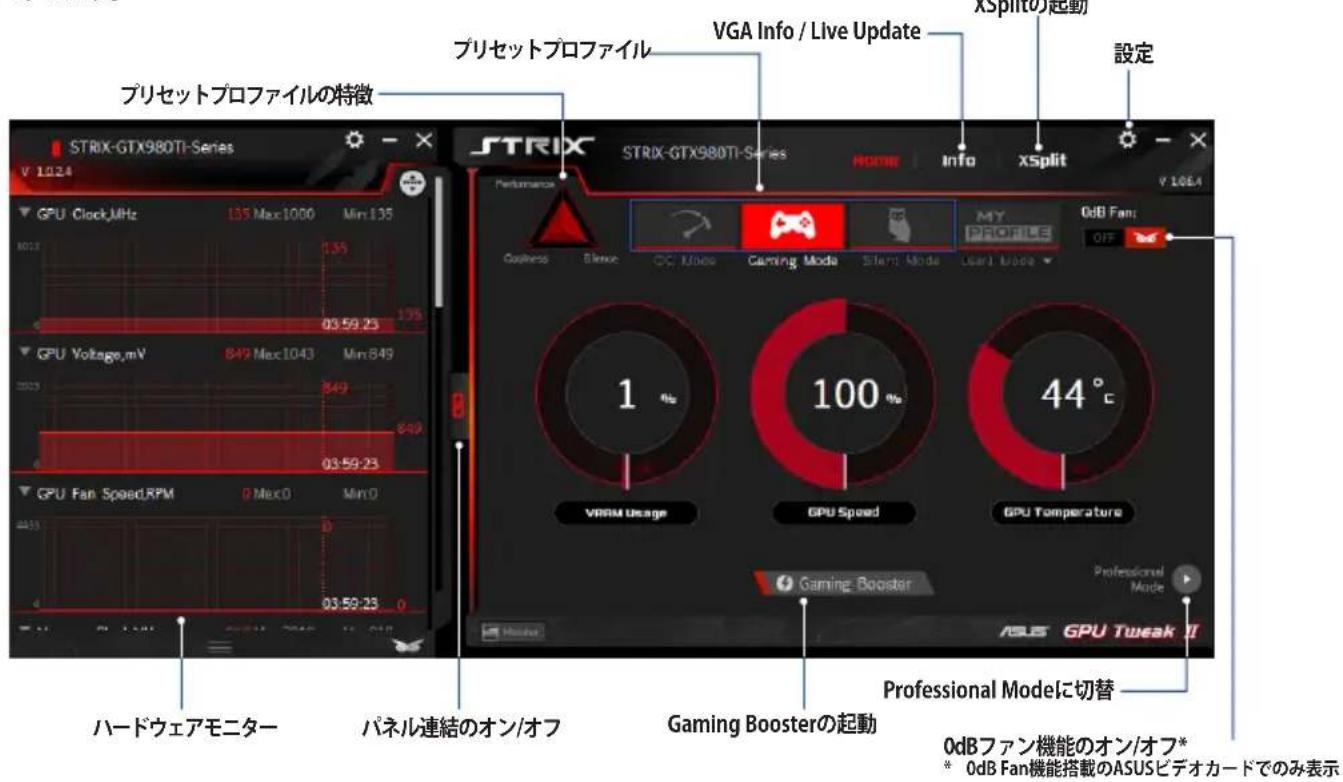

シンプルモード

シンプルモードでは、プリセットプロファイルを選択するだけで簡単にパフォーマンスを調整することができます。

また、Gaming Booster機能を使用することで、ゲームプレイのためにWindows®のシステム設定を変更することができます。

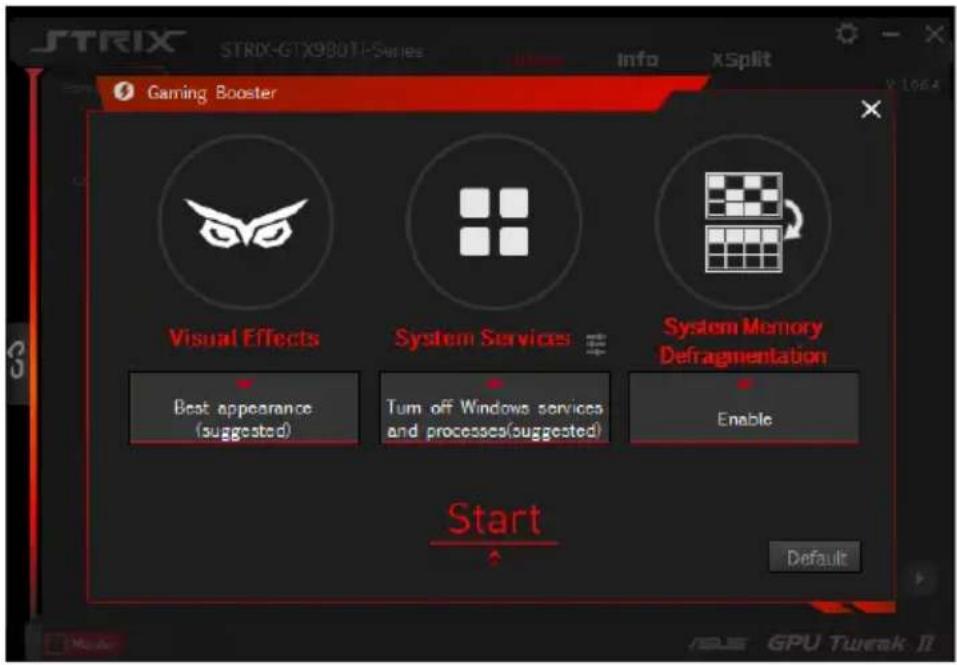

Gaming Booster

Gaming BoosterはWindows®のシステム設定を変更することができる機能です。この設定を行うことでゲームをより快適にプレイすることができるでしょう。変更されたシステム設定は、PCを再起動することで元に戻すことができます。

Gaming Boosterでは、次のシステム設定を変更することができます。

• 視覚効果: Windows®の視覚効果を無効にします。
• システムサービス: Windows®サービスを停止します。停止するサービスは手動で設定することも可能です。
• システムサービスの設定: 停止するWindows®サービスを選択します。

- システムメモリのデフラグ: 実行中のプログラムを閉じることなく、メモリのデフラグ（再配置・クリーンアップ）を行います。

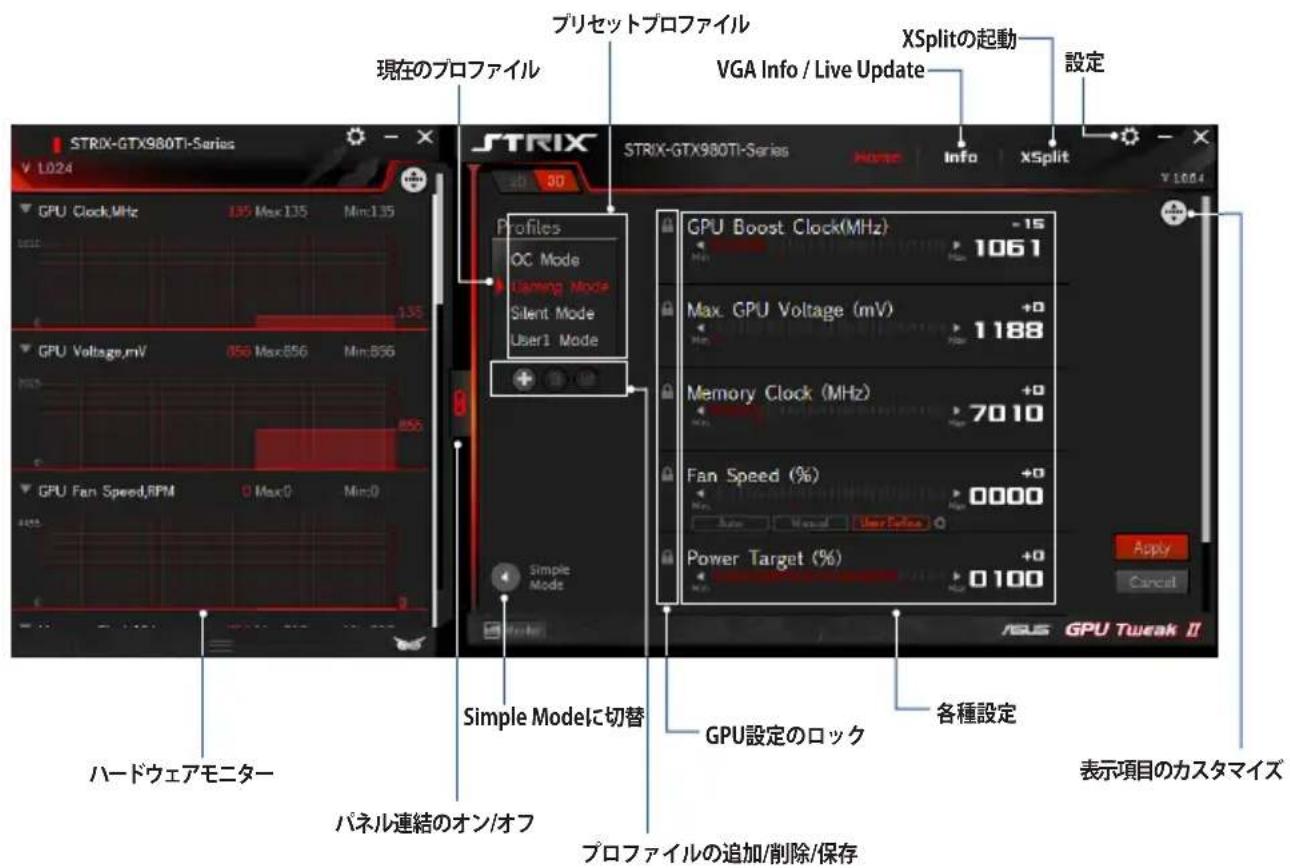

プロフェッショナルモードでは、クロックや電圧などの詳細な設定を行うことができます。

プロファイルの設定

1. 設定の変更を行いたいプロファイルを選択します。
2. クロック、電圧、ファンスピードなどの各種項目を設定します。
3. をクリックし設定を適用します。

プロファイルの追加

1. クリックし、プロファイル名を入力します。
2. クロック、電圧、ファンスピードなどの各種項目を設定します。
3. をクリックしプロファイルを保存します。

プロファイルの適用

- 使用するプロファイルを選択し、Applyをクリックします。

プロファイルの削除

- 削除したいプロファイルを選択し、をクリックします。

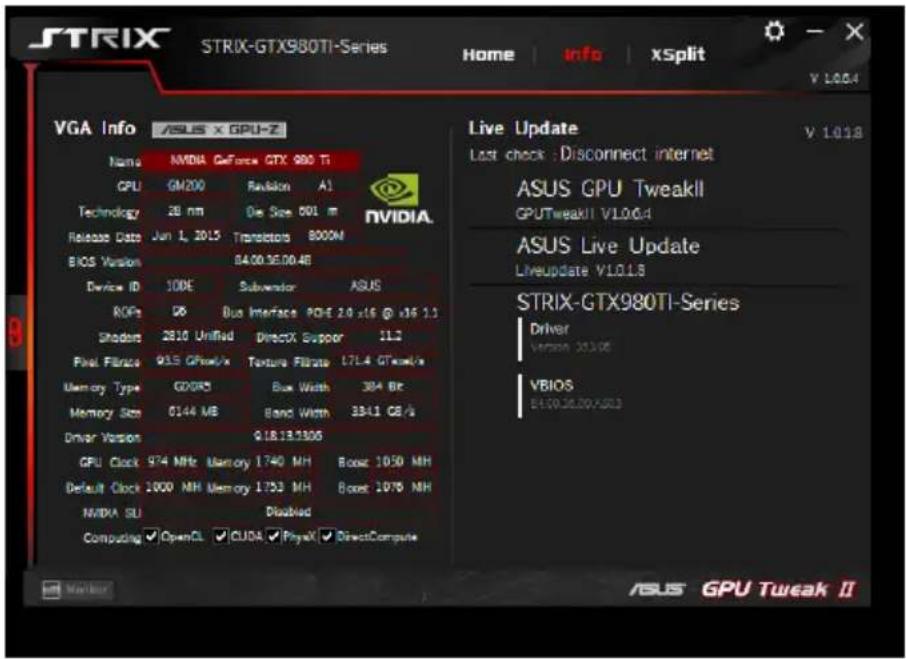

VGA Info / Live Update

ご使用のビデオカードやソフトウェアの情報を表示します。また、インターネットを通じてVBIOSを更新することができます。

参考: Live Update機能を使用するにはインターネット接続が必要です。

XSplitを起動する

XSplit Gamecasterを起動することができます。プログラムがインストールされていない場合は、XSplit Gamecasterのダウンロードページにアクセスします。

参考: XSplit Gamecasterについて、詳しくはイベントページをご覧ください。

(http://www.asus.com/event/2015/VGA/XSPLIT/index.aspx)

設定

設定画面では、GPU Tweak II の各種設定を変更することができます。

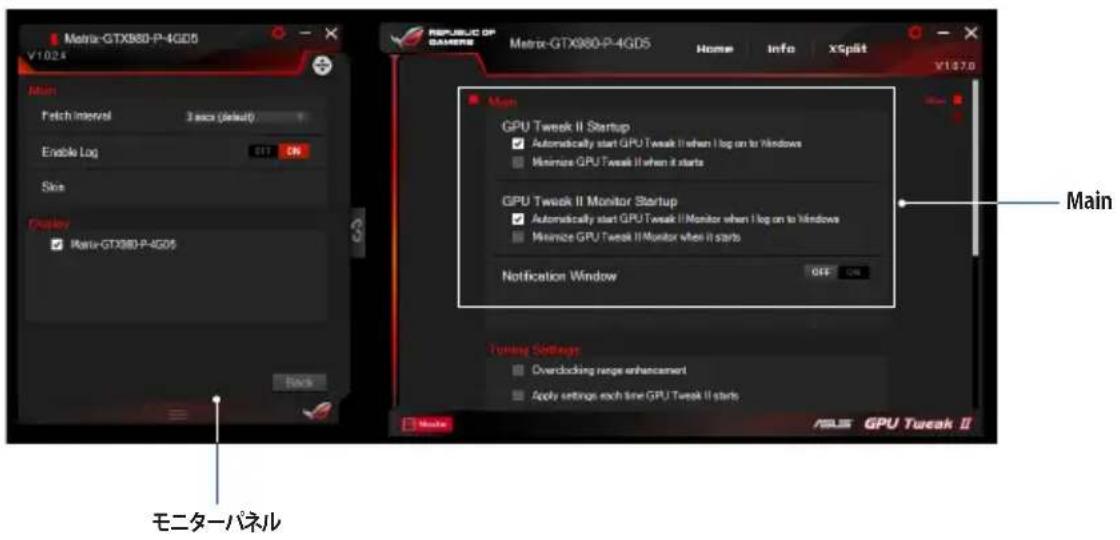

Main

GPU Tweak II の起動や通知に関する設定を行うことができます。

• Windows® ログオン時のGPU Tweak II 起動設定
• Windows® ログオン時のGPU Tweak II モニター起動設定
• 通知ウィンドウのオン/オフ

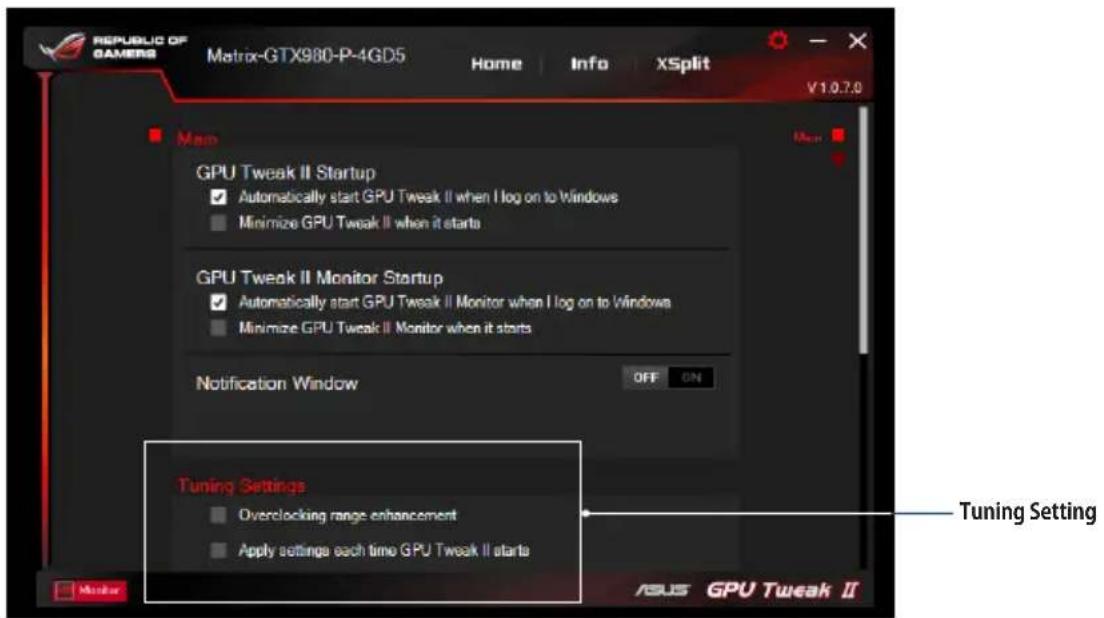

Tuning Setting

GPU Tweak II の調整に関する設定を行うことができます。

• オーバークロック範囲の拡張
• GPU Tweak II 起動時に設定を適用

参考: Tuning Settingの設定を変更する際は、十分ご注意ください。

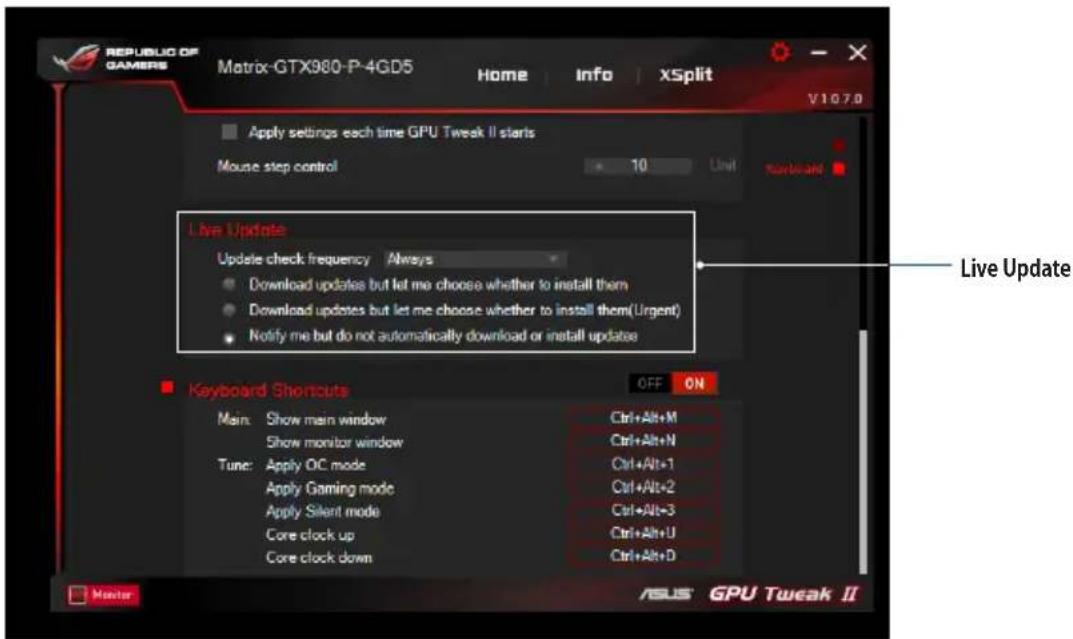

Live Update

インターネットを通じてVBIOSやビデオカードドライバーを更新することができるLive Updateに関する設定を行うことができます。

• 更新を確認する頻度
• 更新のインストール方法を選択
• 更新をダウンロードするが、インストールを行うかどうかは選択する
• 重要な更新をダウンロードするが、インストールを行うかどうかは選択する
• 更新を確認するが、ダウンロードとインストールを行うかどうかは選択する

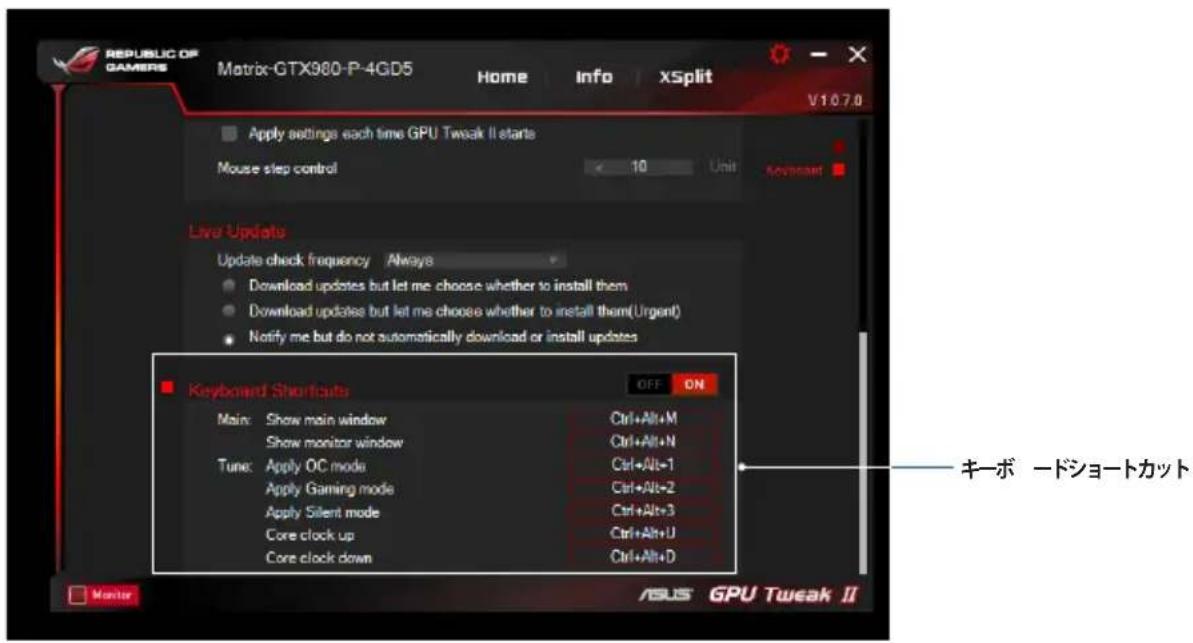

キーボードの複数のキーを組み合わせて入力することにより、ディスプレー上のメニューから選択することなく特定の機能を実行させるキーボードショートカットの設定を行うことができます。

・キーボードショートカット機能のオン/オフ - 各種機能のショートカットキー設定
