STRIXRX5802048SP8GGAMING - Grafische kaart ASUS - Gratis gebruiksaanwijzing en handleiding

Producttype	Grafische kaart
Merk	ASUS
Model	STRIXRX5802048SP8GGAMING (ROG Strix RX 580 8GB)
GPU	AMD Radeon RX 580
Videogeheugen	8 GB GDDR5
Interface	PCI Express 3.0 x16
Basisfrequentie	1360 MHz (Gaming-modus)
Boostfrequentie	1380 MHz (OC-modus)
Video-uitgangen	1 x HDMI 2.0b, 1 x DisplayPort 1.4, 1 x DVI-D
Aanbevolen voeding	500 W
Voedingsaansluitingen	1 x PCIe 8-pins
Afmetingen	298 x 134 x 52 mm
Gewicht	Ongeveer 1,2 kg
Koeling	Dubbele ventilator met 0 dB-technologie (ventilatoren stoppen bij lage belasting)
Meegeleverde software	ASUS GPU Tweak II
Belangrijkste functies	Overklokken, realtime monitoring, vooraf ingestelde profielen (OC, Gaming, Stil), Gaming Booster
Verlichting	Adresseerbare RGB (Aura Sync)
Onderhoud en reiniging	Gebruik perslucht om ventilatoren en radiator te ontstoffen. Vermijd vloeistoffen.
Veiligheid	Ontlaad statische elektriciteit voor hantering. Raak geen stroomvoerende printplaten aan.
Reserveonderdelen en repareerbaarheid	Reserveventilatoren beschikbaar, maar complexe vervanging. De kaart is niet ontworpen voor eenvoudige reparatie door de gebruiker.
Algemene informatie	ROG Strix-serie, uitgebracht in 2017. Compatibel met DirectX 12, Vulkan, OpenGL 4.6.

Veelgestelde vragen - STRIXRX5802048SP8GGAMING ASUS

Hoe installeer ik de ASUS STRIX RX 580 grafische kaart?

Zet de computer uit, haal de stekker uit het stopcontact, open de behuizing, plaats de kaart in de PCIe x16-sleuf, sluit de 8-pins PCIe-voedingsconnector aan, sluit de behuizing, sluit de monitor aan en zet de computer aan. Installeer de AMD-stuurprogramma's via de AMD-website of de meegeleverde dvd.

Welke voeding wordt aanbevolen voor deze kaart?

ASUS raadt een voeding van minimaal 500 W aan, met een 8-pins PCIe-connector. Een kwaliteitsvoeding (80+ Bronze of beter) wordt aanbevolen voor stabiliteit.

Hoe gebruik ik GPU Tweak II om de kaart te overklokken?

Start GPU Tweak II. In de professionele modus kunt u de GPU-frequentie, spanning en ventilatorsnelheid aanpassen. Maak een aangepast profiel, pas de instellingen toe en test de stabiliteit met een benchmark. Let op de temperatuur.

Hoe reinig ik de grafische kaart?

Gebruik perslucht om stof uit de ventilatoren, radiator en vinnen te blazen. Raak de ventilatorbladen niet aan. Vermijd stofzuigers (statische elektriciteit). Gebruik nooit vloeistoffen.

Welke video-uitgangen zijn beschikbaar?

De kaart heeft een HDMI 2.0b-poort, een DisplayPort 1.4 en een DVI-D. U kunt maximaal drie schermen tegelijk aansluiten.

Hoe werk ik de stuurprogramma's van de RX 580 bij?

Download de nieuwste stuurprogramma's van de AMD-website (Radeon Software) of gebruik de Live Update-tool van GPU Tweak II (vereist internetverbinding). Verwijder oude stuurprogramma's met DDU (Display Driver Uninstaller) voor een schone installatie.

Wat te doen als de kaart niet wordt gedetecteerd door de computer?

Controleer of de kaart goed in de PCIe-sleuf zit en of de voedingsconnector is aangesloten. Probeer een andere PCIe-sleuf. Werk het BIOS van het moederbord bij. Controleer in Apparaatbeheer of er een uitroepteken verschijnt.

Hoe activeer ik de stille modus (0 dB)?

Selecteer in GPU Tweak II het profiel 'Silent Mode' (Stille modus) of schakel de optie '0 dB Fan' in (ventilatoren stoppen bij lage temperatuur). De ventilatoren stoppen onder 55°C voor een onhoorbare werking.

Kan ik de defecte ventilator vervangen?

Ja, er zijn reserveventilatoren beschikbaar (ASUS-model). Voor vervanging moet u de behuizing losschroeven en de connector loskoppelen. Wees voorzichtig, dit kan de garantie ongeldig maken als het verkeerd wordt gedaan.

Is de kaart compatibel met DirectX 12?

Ja, de AMD Radeon RX 580 ondersteunt DirectX 12 (Feature Level 12_0) en Vulkan. Ze is ook compatibel met OpenGL 4.6 en AMD Mantle.

GEBRUIKSAANWIJZING STRIXRX5802048SP8GGAMING ASUS

Met het ASUS GPU Tweak II-hulpprgramma kunt u de instellingen van uw grafische kaart van ASUS voor optimale prestatie controleren en aanpassen. Het heeft twee gebruikersinterfaces, de Eenvoudige modus en de Professionele modus waarmee u snel uw vooraf ingestelde en aangepaste profielen kunt controleren, de GPU-instellingen kunt versterken om van uw gaming te genieten, of een paar geavanceerde aanpassingen op de GPU-instellingen uitvoeren voor optimale prestaties.

ASUS GPU Tweak II omvat deze ASUS-exclusieve, vooraf ingestelde energiebesparende en gaming-profielen:

OC-modus

Stiltemodus

Gaming-modus

Mijn profiel

Systeemvereisten

• GPU van AMD 7000-serie of hoger
• GPU van NVIDIA 600-serie of hoger
• 32-/64-bit Microsoft® Windows® 10/8/8.1/7

ASUS GPU Tweak II installeren

1. Zorg dat u de grafische kaart van ASUS en het stuurprogramma hebt geïnstalleerd. Raadpleeg de gebruikershandleiding de grafische kaart van ASUS voor details over het installeren van het stuurprogramma.
2. Zoek de map voor het ASUS GPU TweakII-stuurprogramma en dubbelklik op het bestand setup.exe om de installatie te starten.
3. Volg de instructies op het scherm om de installatie te voltooien.

GPU Tweak II lanceren

• Dubbelklik op het GPU Tweak-pictogram op het bureaublad.
• Klik Starten > Alle programma's > ASUS > GPU Tweak II om het programma te lanceren.

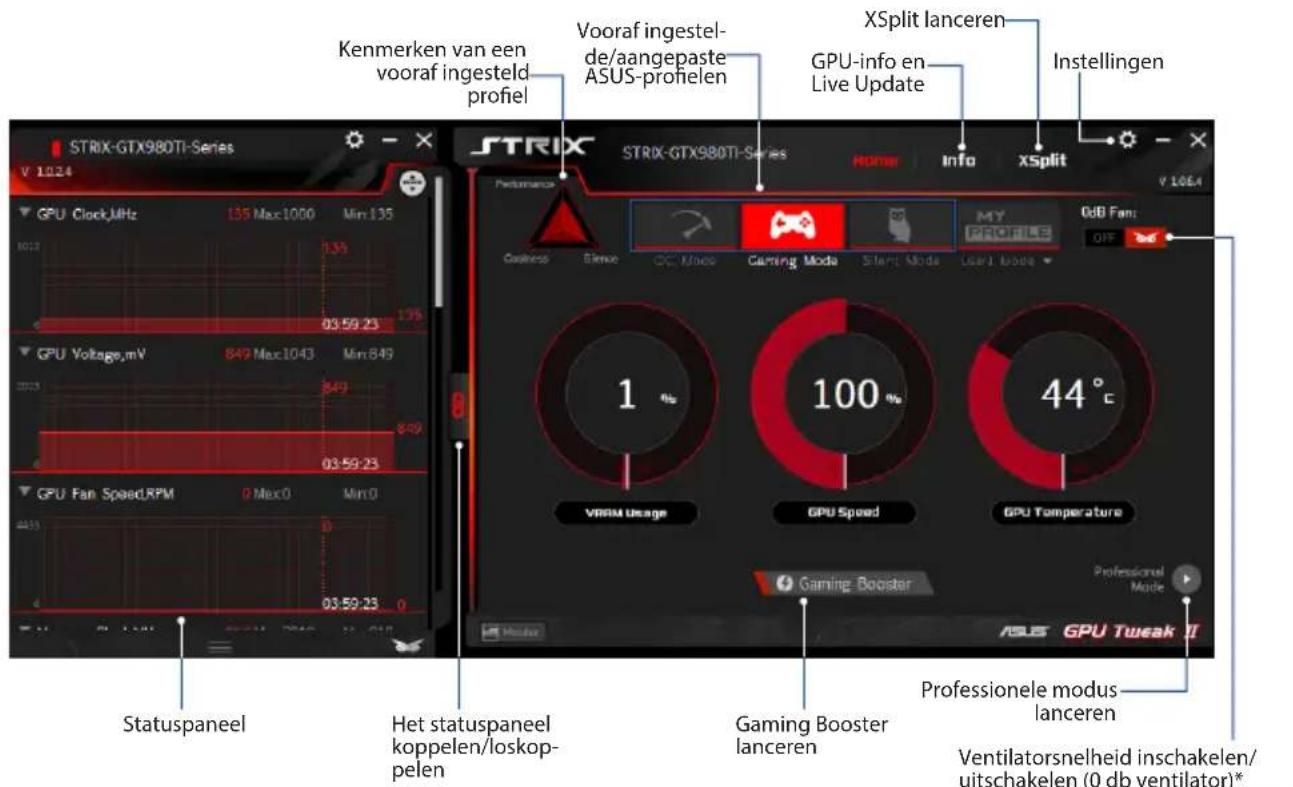

Vereenvoudigde modus

De vereenvoudigde modus biedt u een snelle manier om uw GPU-instellingen in realtime te controleren, enkele systeeminstellingen via Gaming Booster aan te passen om van uw gaming te genieten.

Ventilatorsnelheid inschakelen/uitschakelen (0 db ventilator)* * Verschijnt alleen op een grafische kaart van ASUS met de 0 db ventilatorfunctie.

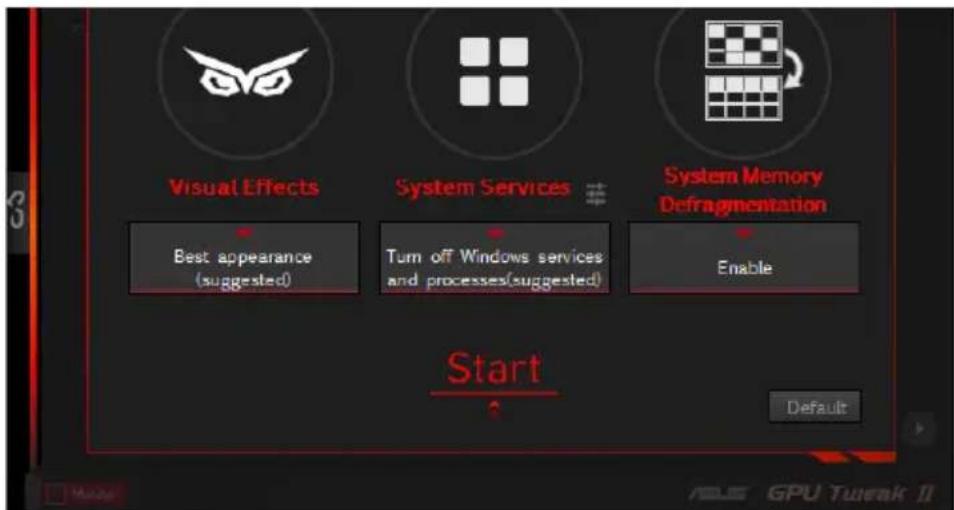

Gaming Booster

Krijg met Gaming Booster de vereiste prestatie om van uw gaming te genieten. Het helpt uw systeem te optimaliseren om probleemloos en sneller uw computer-games te spelen.

Gaming Booster biedt u deze drie (3) functies:

• Visuele effecten: hiermee kunt u de visuele effecten van Windows® uitschakelen om de prestatie van de processor te verhogen.
• Systeemservices: hiermee kunt u automatisch of handmatig de Windows® -services of -processen uitschakelen.
• Instellingen systeemservices: hiermee kunt u de services of processen handmatig kiezen die u wilt stoppen.
• Defragmentatie van systeemgeheugen: hiermee kunt u uw systeemgeheugen opnieuw rangschikken en reinigen zonder enige processen te sluiten.

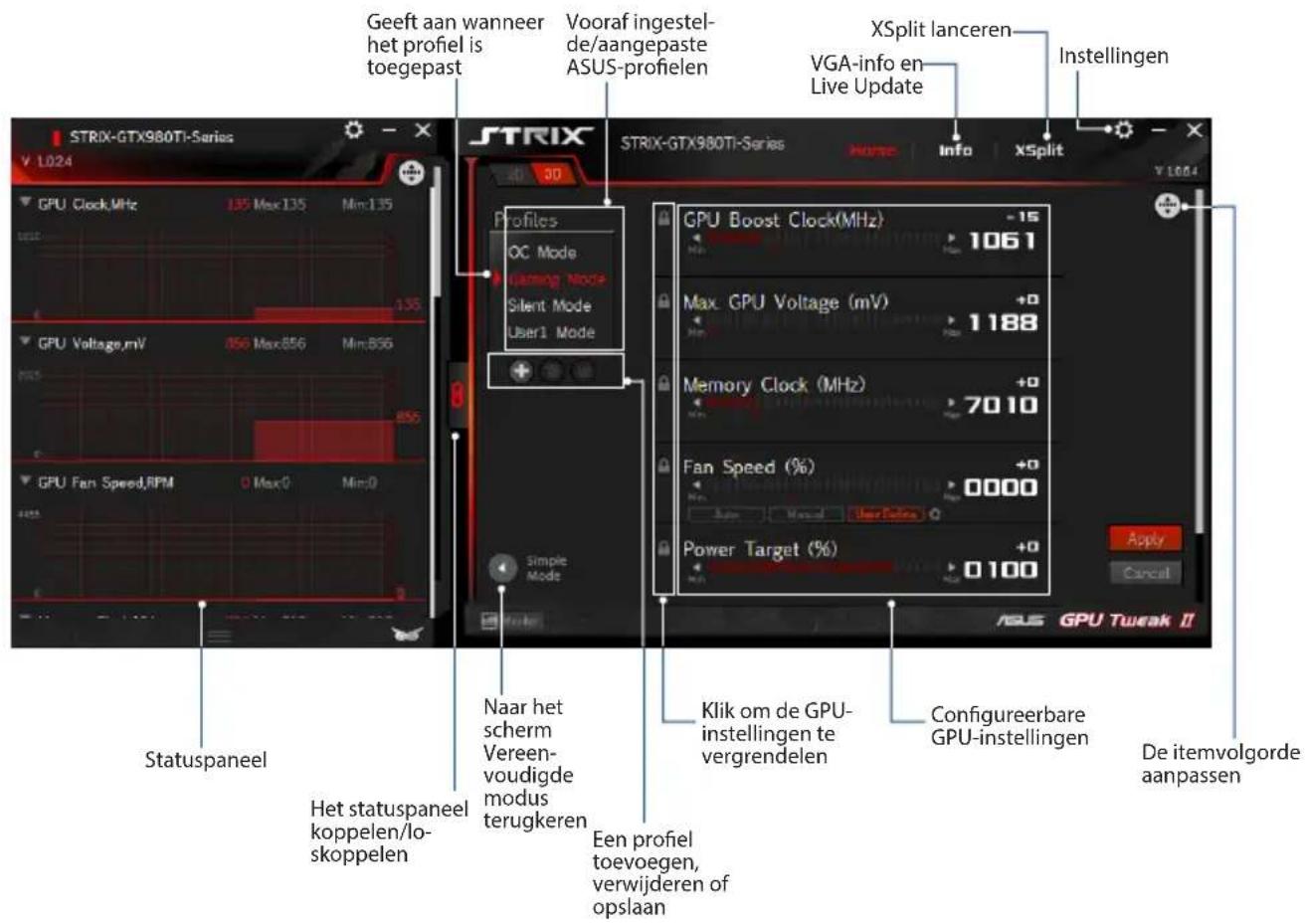

De GPU-instellingen als een pro congrirureren en de optimale prestaties van uw grafische kaart van ASUS krijgen.

Een profiel configureren

1. Selecteer het profiel dat u wilt configureren.
2. Selecteer de GPU-instelling en typ dan uw voorkeurswaarde in.
3. Klik op Apwanneer gereed.

Een profiel toevoegen

1. Klik op en wijs dan een profielnaam toe.
2. Stel uw voorkeurswaarden in.
3. Klik op wanneer u klaar bent om het profiel op te slaan.

Een profiel toepassen

- Selecteer het profiel en klik vervolgens op Apply om het profiel toe te passen.

Een profiel verwijderen

- Selecteer het profiel en klik vervolgens op om het profiel te verwijderen.

VGA-info en Live Update krijgen

Het scherm Info biedt u informatie en live updates over uw ASUS VGA-kaart.

OPMERKING: zorg dat uw computer op het internet is aangesloten om de Live Update ontvangen.

XSplit lanceren

Installeer en lanceer XSplit Gamecaster vanaf GPU Tweak II.

Het scherm Instellingen gebruiken

Met het scherm Instellingen kunt u de GPU Tweak II-instellingen configureren, zoals Main, Tuning-instellingen, Live Update en Sneltoetsen.

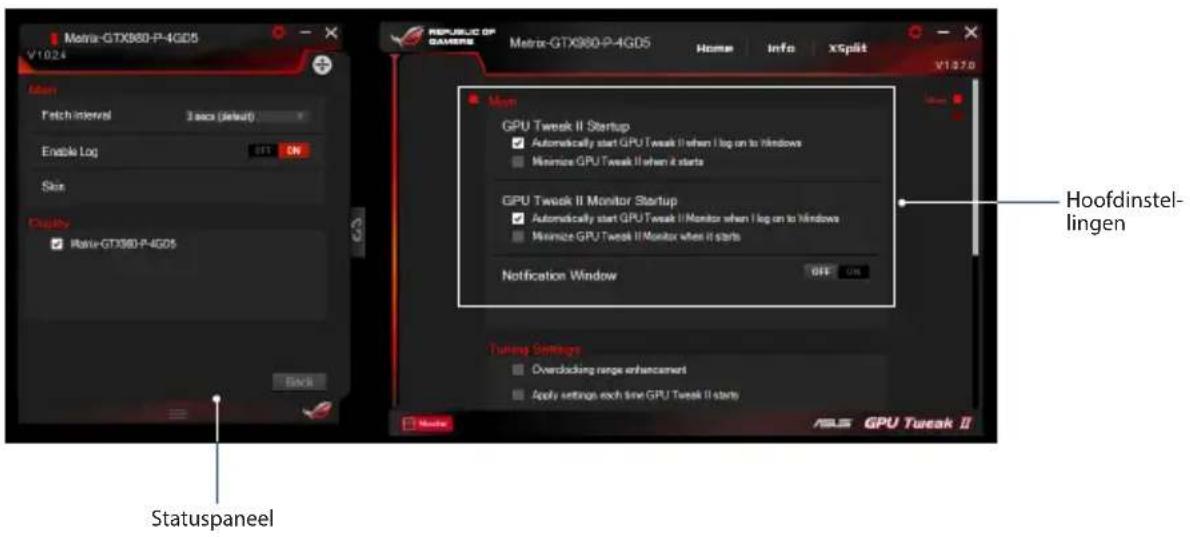

Main

Vanuit de Hoofdinstellingen kunt u bij het lanceren van GPU Tweak II enige van deze opties selecteren:

• Automatisch GPU Tweak II lanceren of het statuspaneel ervan bij het opstarten van Windows®.
• Zodra gestart GPU Tweak II of het statuspaneel ervan minimaliseren.
• Het meldingsvenster tonen/verwijderen.

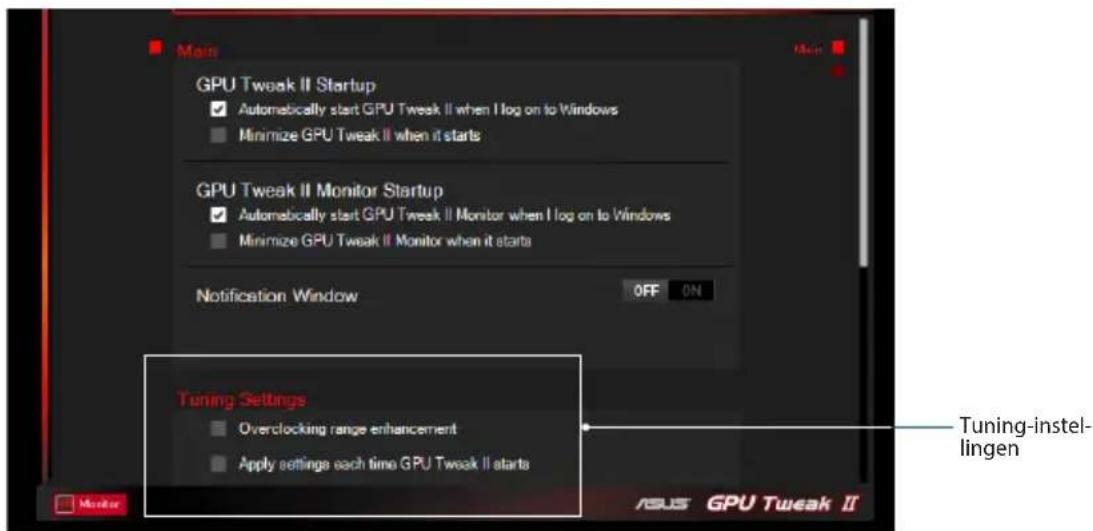

Tuning-instellingen

Vanuit de Tuning- instellingen kunt u bij het toepassen van GPU Tweak II-instellingen enige van deze opties selecteren:

• Het bereik van overklokken verbeteren.
• De instellingen bij opstarten van GPU Tweak toepassen.

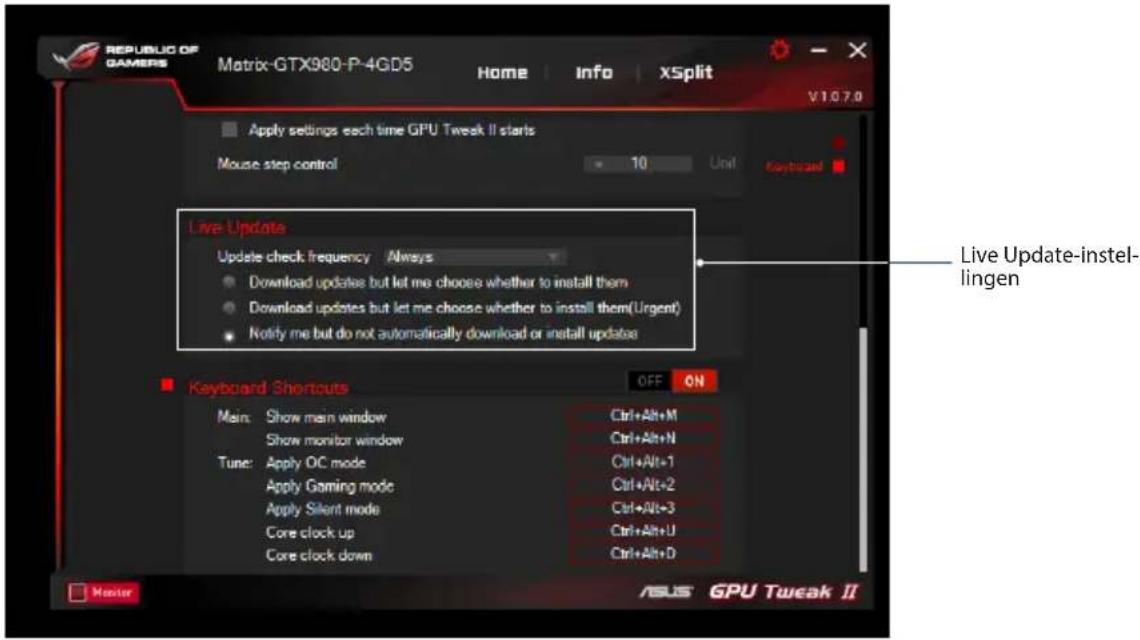

Meldingen ontvangen over de nieuwste updates voor VBIOS en het stuurprogramma van Live Updat Configureer en selecteer de volgende Live Update-opties:

• Stel de optie Regelmaat update-controle in over hoe de Live Update wilt ontvangen.

• Selecteer enige van Live Update-optie om het volgende te doen:

• Download updates maar laat me kiezen of ze moeten worden geïnstalleerd: selecteer deze optie om automatisch updates te downloaden en beslis of u ze handmatig wilt installeren.

• Download belangrijke updates maar laat me kiezen of ze moeten worden geïnstalleerd: selecteer deze optie om automatisch kritieke updates te downloaden en beslis of u ze handmatig wilt installeren.
• Mij op de hoogte brengen, maar niet automatisch updates downloaden of installeren: selecteer deze optie om alleen meldingen te ontvangen en beslis of u de updates handmatig wilt downloaden en installeren.

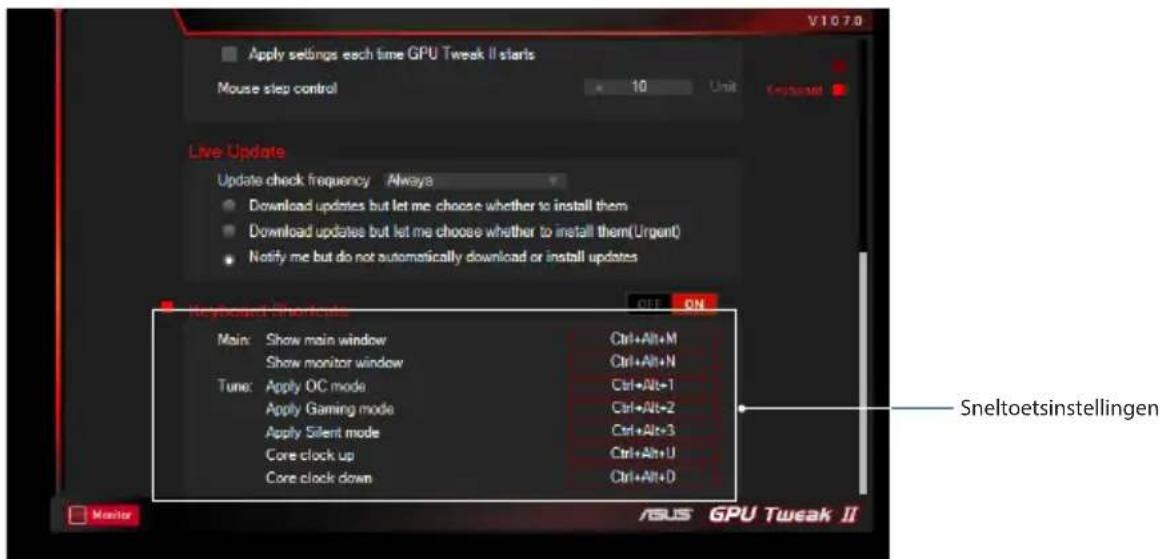

Schakel de sneltoetsen in/uit om snel het hoofdscherm weer te geven of enkele snelle aanpassingen uit te voeren.
