TR30 - Tapis de course Cardiostrong - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tapis de course
Marque	Cardiostrong
Modèle	TR30
Dimensions d'installation (L × l × h)	1790 × 840 × 1360 mm
Dimensions repliées (L × l × h)	990 × 840 × 1600 mm
Poids net	83 kg
Alimentation	220–230 V, 50 Hz, prise de terre, fusible 16 A
Surface de course (L × l)	142 × 51 cm
Vitesse maximale	18 km/h
Inclinaison maximale	15 %
Nombre de programmes	58 (dont 17 prédéfinis, 12 compétition, 20 utilisateur)
Puissance moteur (continue)	2,5 CV
Poids maximal utilisateur	136 kg
Clé de sécurité	Oui, arrêt d'urgence automatique
Mécanisme de pliage	Oui, avec amortisseurs hydrauliques
Écran	Couleur, affichage données et vidéos
Garantie (domicile)	24 mois (pièces), 30 ans (cadre), 10 ans (moteur)
Entretien recommandé	Lubrification tous les 3 mois, tension de la bande si nécessaire
Accessoires inclus	Clé de sécurité, clé USB (non fournie), ceinture pectorale en option

FOIRE AUX QUESTIONS - TR30 Cardiostrong

Comment assembler le tapis de course TR30 ?

Suivez les étapes dans la notice : montez d'abord le mât de console avec les vis M10x60L, puis les mains courantes avec vis M8x70L, branchez la console, fixez-la avec les vis fournies, et ajustez les pieds pour stabiliser l'appareil. Assurez-vous que la clé de sécurité est en place avant utilisation.

Quel est le poids maximum supporté par le tapis de course ?

Le poids maximal d'utilisateur est de 136 kg. Ne dépassez pas cette limite pour éviter d'endommager l'appareil et garantir votre sécurité.

Comment utiliser la clé de sécurité ?

Avant chaque entraînement, attachez le clip de la clé de sécurité à vos vêtements. Insérez la clé dans la console. Si vous tombez ou tirez sur le cordon, la clé se retire et le tapis s'arrête automatiquement. Gardez la clé hors de portée des enfants.

Quels programmes d'entraînement propose le TR30 ?

L'appareil offre 58 programmes : 1 manuel, 17 prédéfinis, 12 de compétition, 2 basés sur la fréquence cardiaque (HRC), 6 parcours virtuels et 20 programmes définis par l'utilisateur. Vous pouvez choisir le mode inclinaison ou vitesse.

Comment entretenir le tapis de course ?

Nettoyez les surfaces avec un chiffon humide après chaque séance. Lubrifiez la bande tous les 3 mois ou 50 heures d'utilisation. Vérifiez régulièrement la tension de la bande et ajustez-la si nécessaire à l'aide des vis de réglage arrière.

Que faire si le tapis de course dérape ou fait du bruit ?

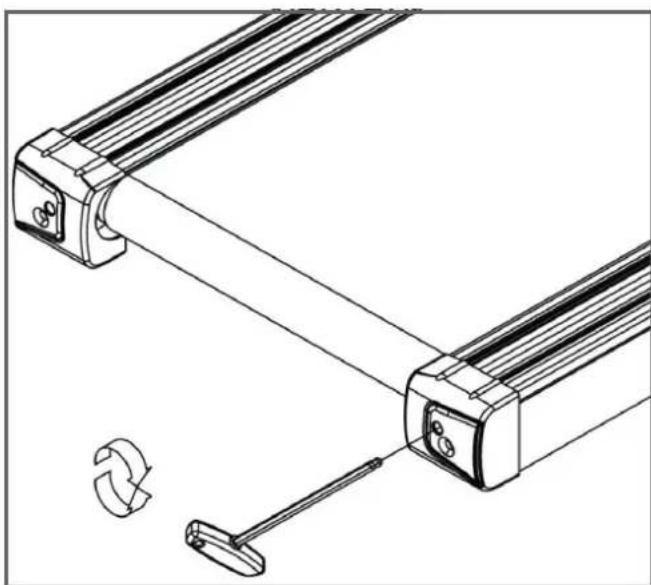

Un dérapage indique une tension insuffisante : tournez les vis de réglage arrière d'un quart de tour dans le sens horaire. Un bruit de frottement peut venir d'un mauvais centrage : ajustez les vis pour recentrer la bande. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser une ceinture pectorale avec ce tapis ?

Oui, les programmes HRC nécessitent une ceinture pectorale compatible pour mesurer la fréquence cardiaque. Elle se connecte à la console via Bluetooth ou câble. Assurez-vous qu'elle est bien positionnée et que les piles sont fonctionnelles.

Comment régler l'inclinaison et la vitesse ?

Utilisez les touches dédiées sur la console : flèches haut/bas pour ajuster progressivement, ou touches de sélection rapide pour des niveaux prédéfinis (inclinaison : 2, 4, 6, 8, 10, 12 % ; vitesse : 3, 5, 7, 9, 11, 13 km/h).

Le tapis est-il facile à ranger ?

Oui, grâce à son mécanisme de pliage hydraulique. Débranchez l'appareil, soulevez la partie arrière jusqu'à ce qu'elle se verrouille en position verticale. Pour déplier, poussez légèrement vers l'avant et tirez le levier de déverrouillage avec le pied.

Quelle est la garantie du TR30 ?

Pour une utilisation à domicile, la garantie est de 24 mois sur les pièces, 30 ans sur le cadre et 10 ans sur le moteur. La garantie ne couvre pas l'usure normale, une utilisation non conforme ou les dommages causés par un entretien insuffisant.

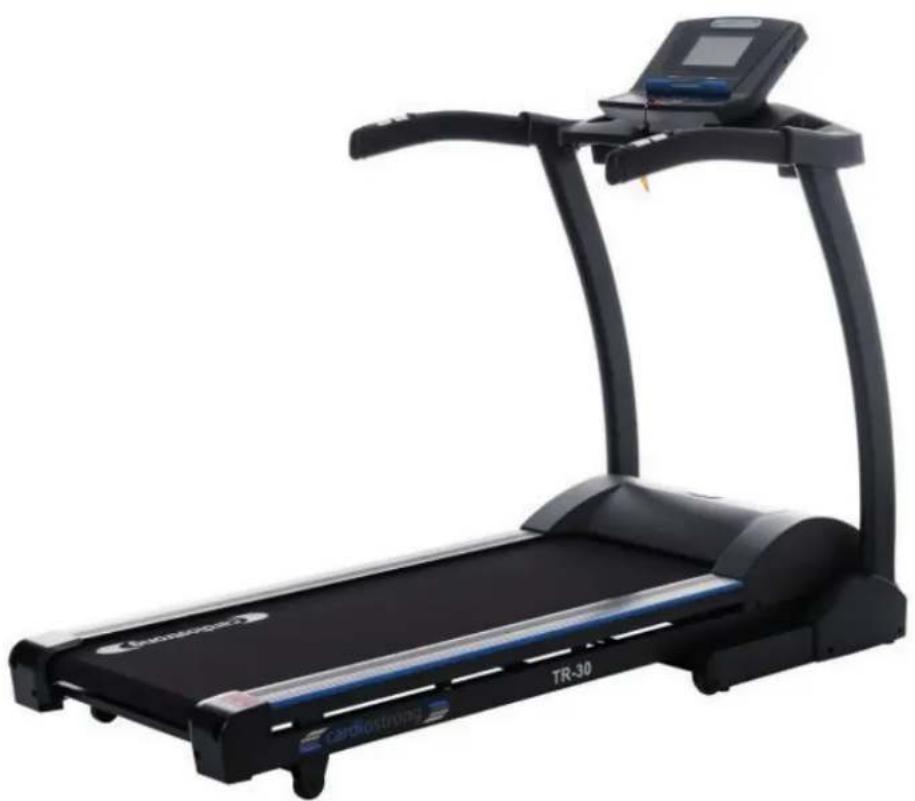

MODE D'EMPLOI TR30 Cardiostrong

Notice de montage et mode d'emploi

CSTTR30.03.03

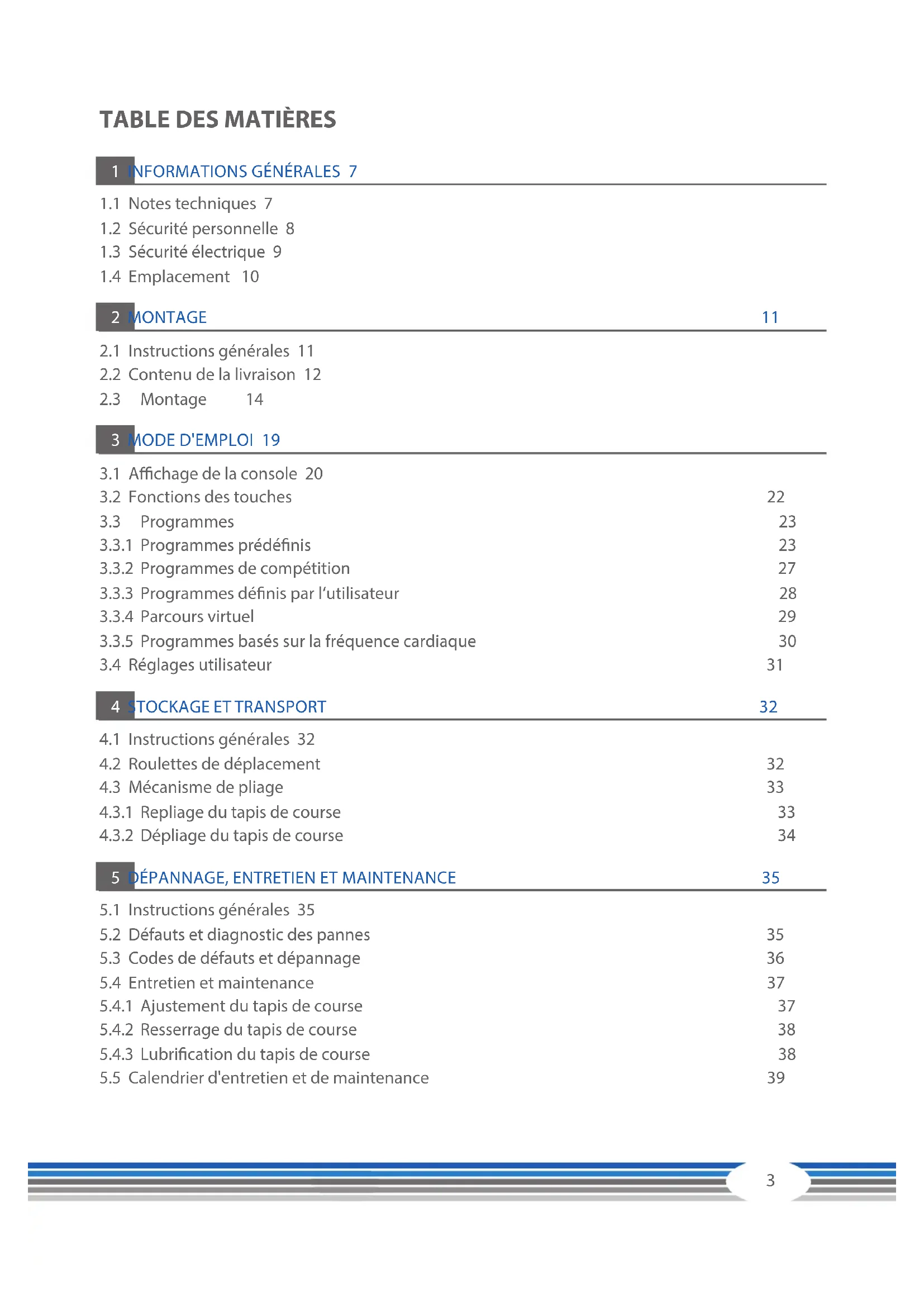

TABLE DES MATIÈRES

1 INFORMATIONS GÉNÉRALES 7

1.1 Notes techniques 7
1.2 Sécurité personnelle 8
1.3 Sécurité électrique 9
1.4 Emplacement 10

2 MONTAGE 11

2.1 Instructions generales 11
2.2 Contenu de la livraison 12
2.3 Montage 14

3 MODE D'EMPLOI 19

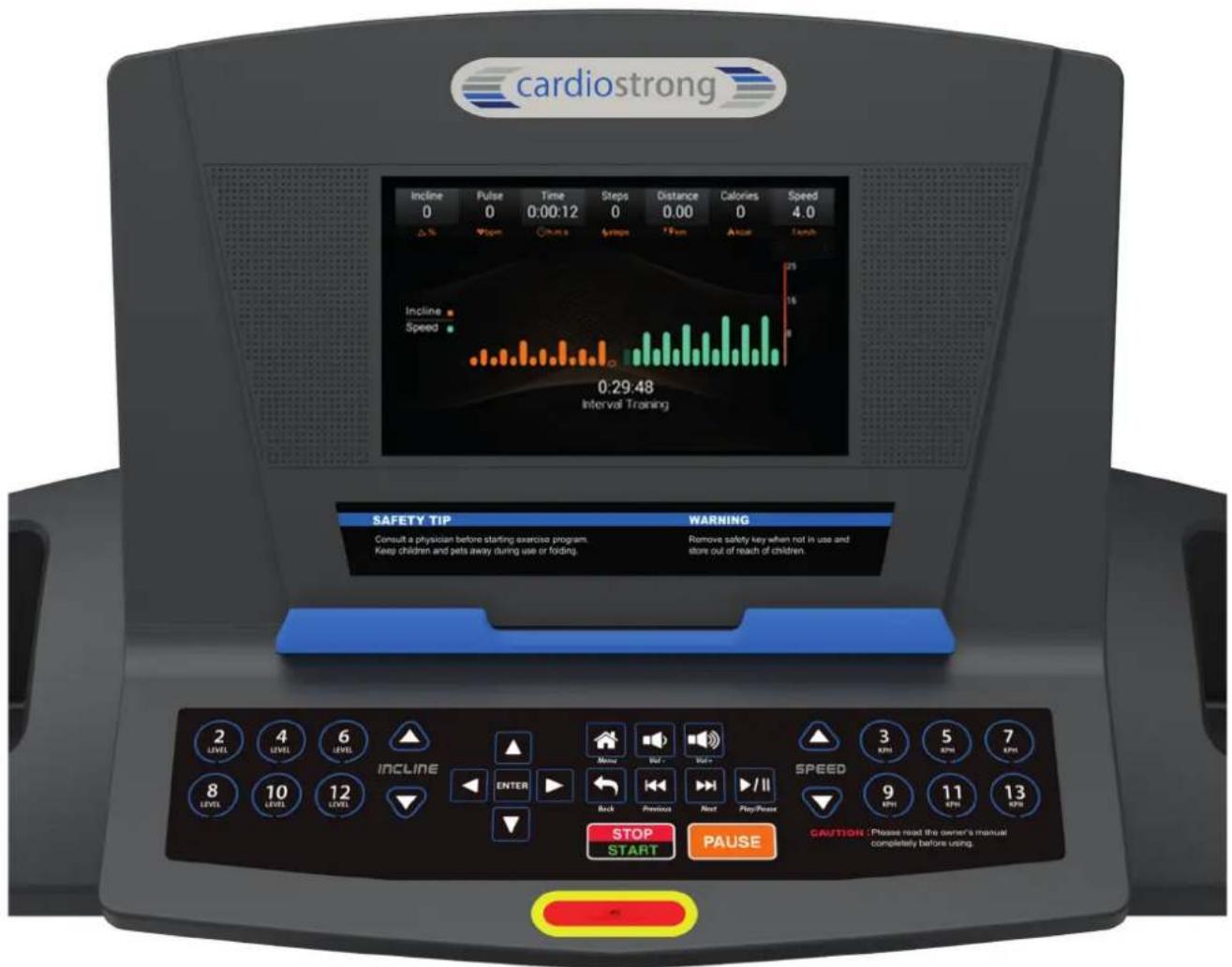

3.1 Affichage de la console 20
3.2 Fonctions des touches 22
3.3Programmes 23
3.3.1Programmes predefinis 23
3.3.2 Programmes de compétition 27

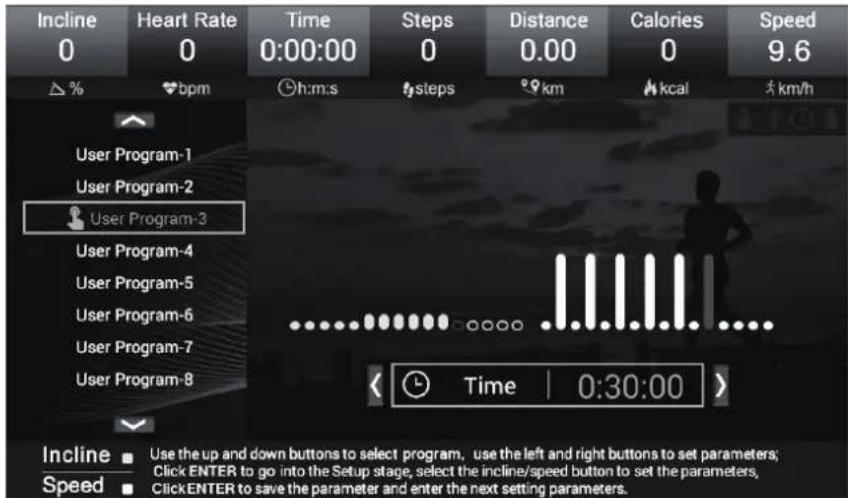

3.3.3Programmesdefinisparl'utilisateur 28

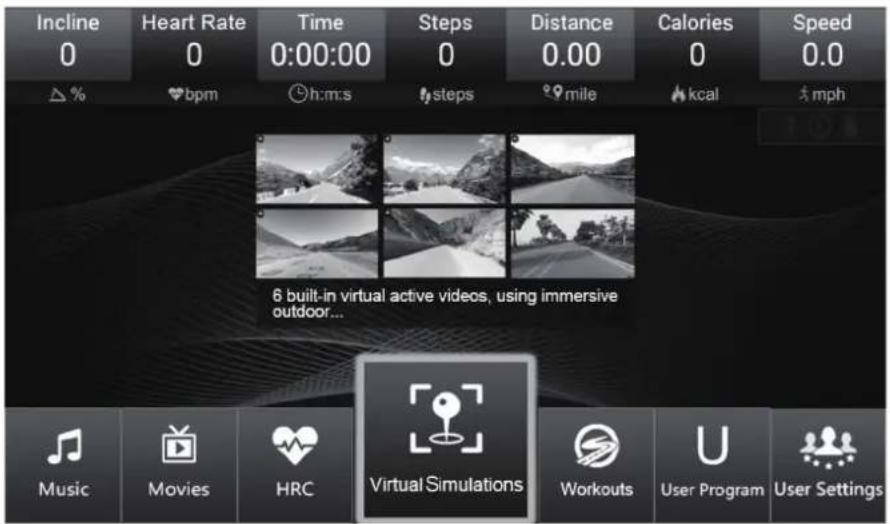

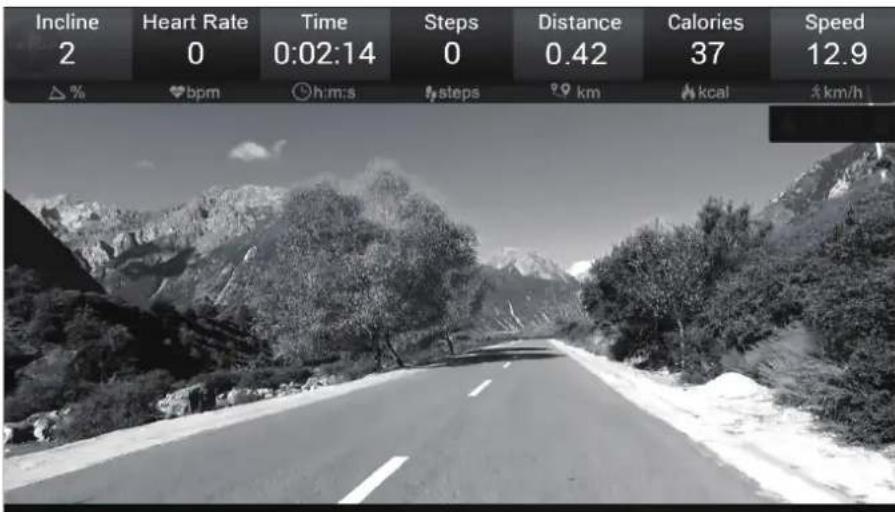

3.3.4 Parcours virtuel 29

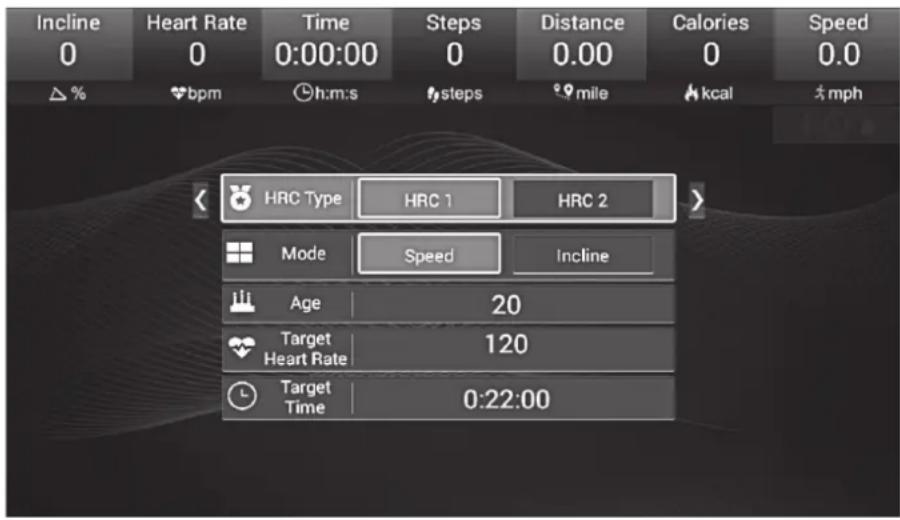

3.3.5 Programmes basés sur la fréquence cardiaque 30
3.4 Reglages utiliser 31

4.1 Instructions generales 32
4.2 Roulettes de déplacement 32

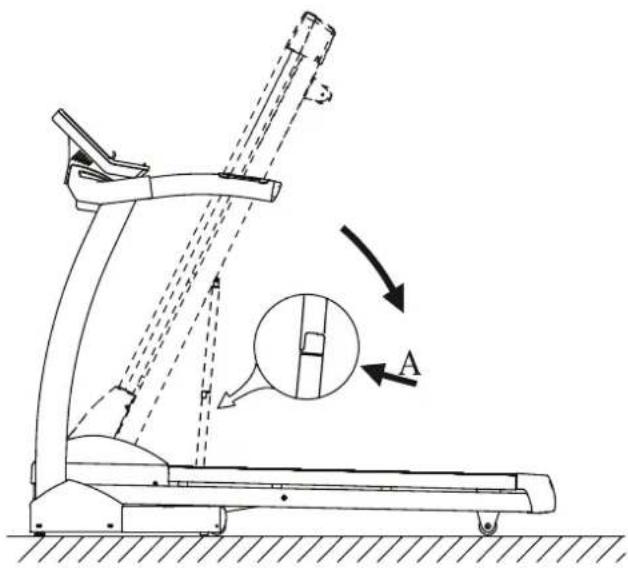

4.3 Mecanismede pliage 33

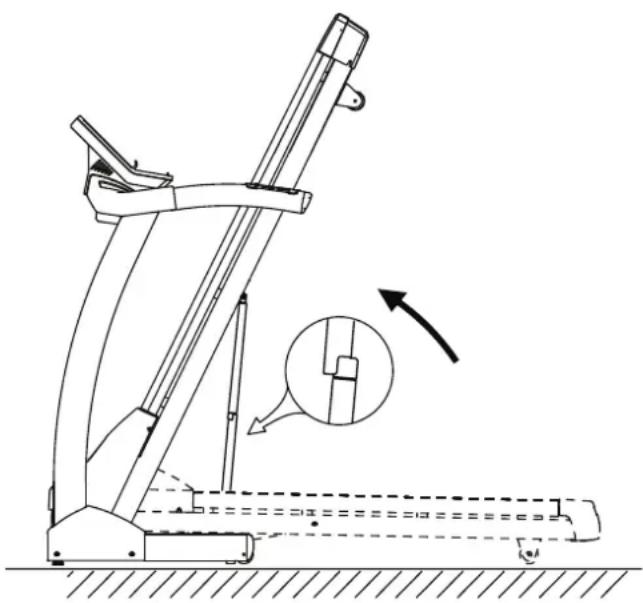

4.3.1 Repliage du tapis de course 33
4.3.2 Dépliage du tapis de course 34

5 DEPANNAGE, ENTRETIEN ET MAINTENANCE 35

5.1 Instructions generales 35
5.2 Defaute s et diagnostic des pannes 35
5.3 Codes de defaults et dépannage 36
5.4 Entretien et maintenance 37
5.4.1 Ajustement du tapis de course 37
5.4.2 Resserrage du tapis de course 38

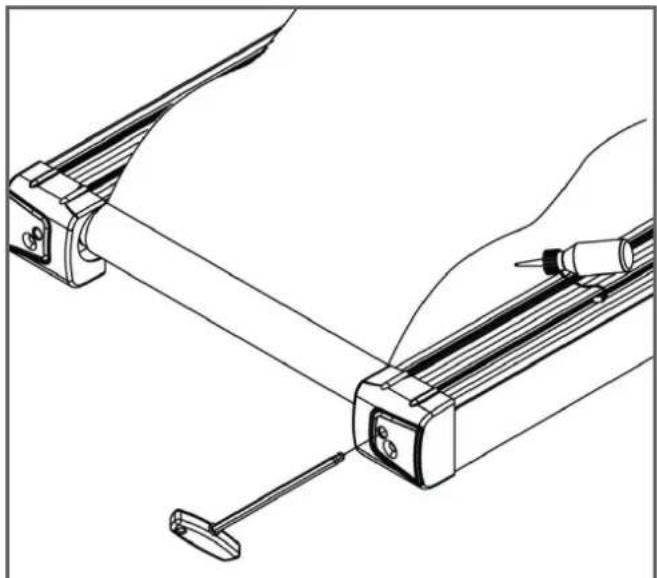

5.4.3 Lubrification du tapis de course 38
5.5 Calendrier d'entretien et de maintenance 39

6 LIMINATION

39

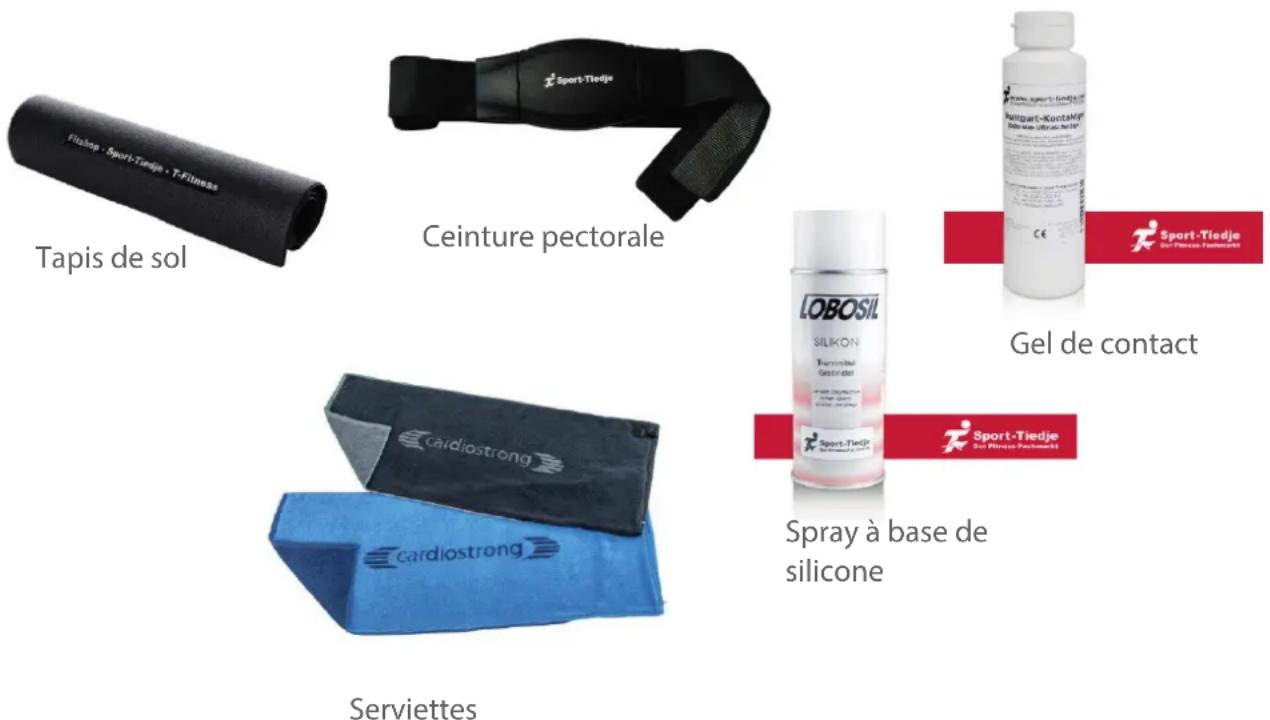

7 ACCESSOIREs RECOMMANDES 40

8 COMMANDES DE PIECES DE RECHANGE 41

8.1 Numéro de série et désignation du modele 41
8.2 Listedespieces 42

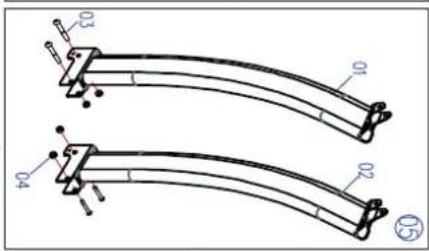

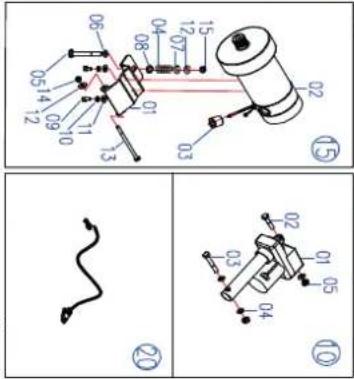

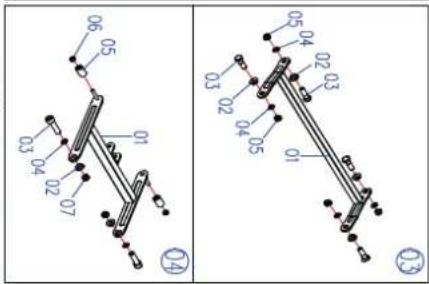

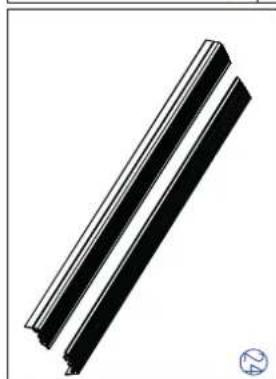

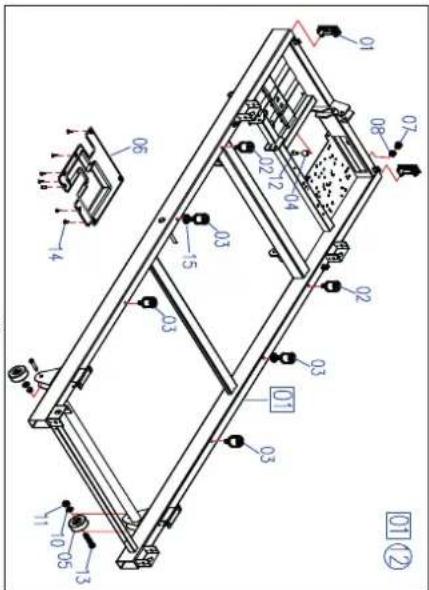

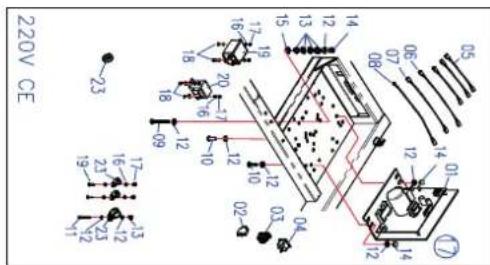

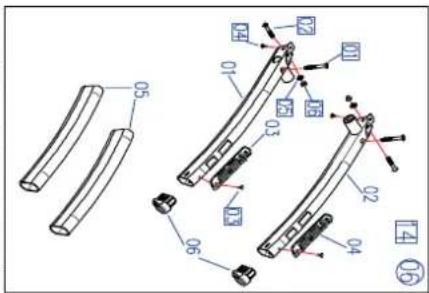

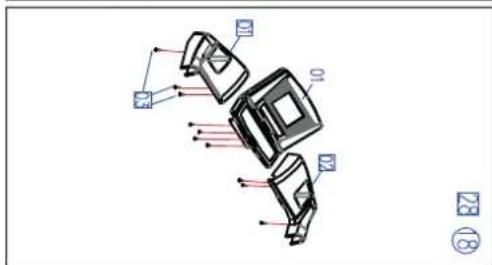

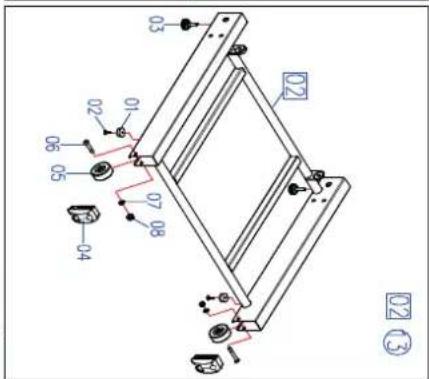

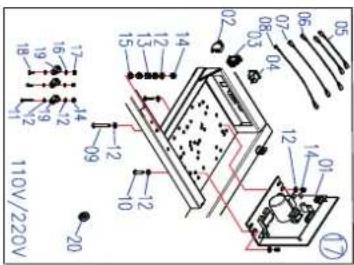

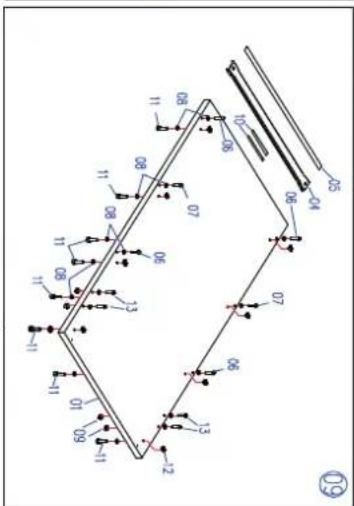

8.3Vue eclatede 47

9 GARANTIE

49

10 CONTACT 51

Nos you remercions d'avoir opté pour un apparéil d'entrainment de qualité de la marque cardiostrong. cardiostrong propose des apparéils de sport et de fitness haut de gamme conçus pour une utilisation à domicile ou destinés à équiper les salles de gym et les établissements commerciaux. Les apparéils de fitness de cardiostrong poursuivient l'objectif premier des sportifs, celui d'atteindre un niveau de performance maximal! Les apparéils sont ainsi développés en étroite concertation avec des sportifs et des experts en sciences du sport. Les sportifs sont en effet les dernis placés pour juger de la perfection d'un apparéil de fitness.

Pour de plus amples informations, veuillez consulter le site www.sport-tiedje.com.

Utilisation conforme

L'appareil doit être utilisé uniquement aux fins auxquelles il est destiné.

L'appareil est destiné exclusivement à une utilisation à domicile. L'appareil n'est pas adapté à un usage semi-professionnel (par ex. hôpitaux, clubs, hotels, établissements scolaires etc.) ni à une application commerciale ou professionnelle (par ex. salle de gym).

MENTIONS LÉGALES

Sport-Tiedje GmbH

N^1 du fitness a domicile en Europe

Tribunal d'instance de Flensburg

N°d'identification de TVA : DE813211547

EXCLUSION DE RESPONSABILITÉ

©2010 cardiostrong est une marque déposée de la société Sport-Tiedje GmbH. Tous droits réservés. Toute'utilisation de cette marque sans l'autorisation écrite de Sport-Tiedje est interdite.

Le produit et le manuel peuvent faire l'objet de modifications. Les données techniques sont sujettes à changement sans préavis.

À PROPOS DE CE MODE D'EMPLOI

Veuillez tire attentivement leprésent mode d'emploi dans son intégrality avant le montage de l'appareil et sa première utilisation. Le spécifique mode d'emploi est là pour vous aider à monterrapidement l'employé et à le manipuler en toute sécurité. Veillez impératifement à ce que tous lesutilisateurs de l'employé (notamment les enfants et les personnes représentant un handicap physique, sensoriel, mental ou moteur) aient préalablement pris connaissance du besoin mode d'emploi et de son contenu. En cas de doute, l'employé doit être utilisé sous la surveillance d'une personne responsable.

Cet apparéil a été unconçu conformément aux dernières avances en matière de sécurité. Il est protégé au mieux de toute source de danger susceptible de provoquer des blessures. Assurez-vous que l' apparéil a bien été monté conformément aux instructions fournies et que toutes les pieces de l' apparéil sont correctement fixées. Si nécessaire,.Remédiez aux defaults eventuels en vous reportant au mode d'emploi.

Veuillez respecter scrupuleusement les consignes de sécurité et de maintenance indiquées. Toute autre utilisation peut cause des blessures, endommager l'appareil et provoquer des accidents dont le fabricant et le distributeur ne peuvent assumer aucune responsabilité.

Lors de votre lecture, vous serez améné à rencontres les notes de sécurité suivantes :

ATTENTION

Ce symbole indique des situations dans lesquelles le non-respect des consignes peut entrainer des dommages matériels.

PRUDENCE

Ce symbole indique des situations dans lesquelles le non-respect des consignes peut entrainer des blessures legères!

AVERTISSEMENT

Ce symbole indique des situations dans lesquelles le non-respect des consignes peut entrainer des blessures graves, voir mortelles!

DANGER

Ce symbole indique des situations dans lesquelles le non-respect des consignes peut entrainer des blessures très graves, voir mortelles!

① REMARQUE

Voutrouverez ici d'autres informations utiles.

Conserve soigneusement ce mode d'emploi de sorte qu'il soit accessible pour toute information sur les travaux de maintenance et les commandes de pieces de rechanges.

• Vitesse en km/h
  +Durée del'entrainement en min
• Parcours
• Calories brûlées
• Fréquence cardiaque (à partir des capteurs tactiles ou d'une ceinture pectorale)
  +Inclinaison en %
  +Pas
• Profil de programme

Puisance du moteur; Puisance continue 2,5 CV

Plage de vitesse: 0.8 - 18 km/h

Touches de selection directe de la vitesse : 6

Plage d'inclinaison: 0-15%

Touches de selection directe de l'inclinaison: 6

Programmes d'entrainment (au total): 58

Programmes manuels: 1

Programmes prédéfinis: 17

Programmes de compétition: 12

Programmes basés sur la fréquence cardiaque: 2

Parcours virtues: 6

Programmes definis par l'utilisateur: 20

Dimensions de la surface de course (L× l):142× 51cm

Poids et dimensions :

Poids de l'article (brut, emballage inclus) : 93 kg

Poids de l'article (net, sans emballage): 83 kg

Dimensions de I'emballage (L x l x h): env. 1 900 mm x 870 mm x 370 mm

Dimensions d'installation (L × I × h) : env. 1 790 mm × 840 mm × 1 360 mm

Dimensions repliees (L x I x h) : env. 990 mm x 840 mm x 1 600 mm

Poids maximal d'utilisateur: 136 kg

1.2 Sécurité personnelle

DANGER

• Avant la première utilisation de l'appareil, nous vous recommendons de demander l'avis d'un médecin afin qu'il juge de la possibilité ou non de vous entraîner avec cet apparéil. Ces dispositions sont particulièrement applicables aux personnes qui ont une prédisposition génétique à l'hypertension ou aux maladies cardiaques, sont âgées de plus de 45 ans, fument,présentent un taux de cholestérine élevé, sont en surpoids et/ou n'ont pas praticué régulierement de sport au cours de l'année passée. Si vous prenez un traitement Médicamentieux susceptible de générer des troubles du rythme cardiaque, l'avis d'un médecin est impératif.

• Nous vous rappelons qu'un entrainment excessif peut sérieusement comprometter votre santé. Veuillez notes égalément que les systèmes de surveillance de la fréquence cardiaque ne sont pas toujours précis. Dès que vous percevez des sensations de faiblesse, de nausee, de vertiges, de douleurs, d'essoufflement ou d'autres symptômes anormaux, interrompez votre entrainment et consultez votre médecin en cas d'urgence.

A VERTISSEMENT

• Cet apparéil n'est pas concu pour une utilisation par les enfants de moins de 14 ans.

• Les enfants ne doivent pas etre laisses sans surveillance a proximite de l'appareil.

• Les personnes handicapées doivent bénéficier d'une autorisation Médicale et rester sous étroite surveillance lors de l'utilisation de toutapanéil d'entrainment.

• L'appareil ne doit pas etre utilise simultanement par plusieurs personnes.

• Si vous appeareil dispose d'une clé de sécurité, attachez le clip sur vos vêtements avant chaque entrainement. La fonction d'arrêt d'urgence de l'appareil peut ainsi se déclencher en cas de chute.

• Maintenez eloiignes les mains, les pieds et autres parties du corps ainsi que les cheveux, vetements, bijoux et autres objets des pieces mobiles.
• Évitez de porter des vêtements amples ou volants pendant l'entrainment. Préférez une tenue de sport adaptée. Portez des chaussures de sport adaptées, de préférence avec des semelles en caoutchouc ou autre matériel antidérant. Évitez de porter des chaussures à talon, avec semelles en cuir, à clous ou à crampons. Ne vous entraîsez jamais pieds nus.

PRUDENCE

• Si vous doivent branchier toute fois l'acid et la glycine, ne s'est pas le casse?
• Durant l'entrainment, assurez-vous que personne ne se trouve dans la zone de mouvement de l'appareil.

ATTENTION

• Ne placez�除 un objet dans les ouvertures de I'appareil.

1.3 Sécurité électrique

DANGER

• Pour limiter les risques d'électrocution, débranchez toujours le cable de l'appareil de la prise de courant des que vous avez terminé l'entrainment, avant d'assembler ou de désassembler l'appareil ainsi qu'avant de procesder à une maintenance ou à un nettoyage de l'appareil. Ne tirez pas sur le cable.

A VERTISSEMENT

• Ne laissez pas l'appareil sans surveillance tant que le cordon d'alimentation reste branché dans la prise murale. Débranche le cable d'alimentation pendant votre absence afin d'éviter toute utilisation impropre de l'appareil par des tiers ou des enfants.
• Si le cable d'alimentation ou le cordon d'alimentation est endommagé ou défectueux, adressez-vous à votre revendeur. En attendant, l'appareil ne doit pas être utilisé.

ATTENTION

• L'appareil doit être branché sur une prise électrique de 220 - -230V à une fréquence de 50 Hertz
• L'appareil doit toujours être branché directement sur une prise de terre avec le cable d'alimentation fourni. Les rallonges doivent être conformes aux directives VDE. Déroulez toujours entièrement le cable d'alimentation.
• La prise de courant doit être protégée par un fusible à action retardée de 16 ampères au minimum.
• N'effectuez aucune modification sur le cable d'alimentation ni sur le cordon d'alimentation.
• Protégez le cable d'alimentation de l'eau, de la chaleur, de l'huile et des arêtes vives. Ne laissez pas le cable d'alimentation passer sous l'appareil ou sous un tapis et ne posez aucun objet dessus.

1.4 Emplacement

A VERTISSEMENT

• Evitez de placer l'appareil dans un passage principal ou sur une échappée.

PRUDENCE

• Assurez-vous que la salle d'entrainment soit correctement aérée pendant l'entrainment et qu'elle ne soit pas exposée aux courants d'air.
• Choisissez l'emplacement de maniere à disposer d'un espace libre suffisant (zone de sécurité) à l'avant, à l'arrière et sur les cots de l'appareil.
• L'appareil doit se couver sur une surface plane, résistante et solide.

ATTENTION

• L'appareil doit être utilisé uniquement dans un local suffisamment aéré et sec (température ambiente entre 10^ et 35^ ). L'utilisation de l'appareil est interdite en plein air ou dans des locaux représentant un taux d'humidité élevé (plus de 70% ) tels que les piscines.

• Utiliser un tapis de protection pour ne pas endommager les sols de qualite supérieure (parquet, stratifie, lieges, tapis) par des marques de pression ou des taches de transpiration et pour compenser les legeres inegalités du sol.

2.1 Instructions generales

DANGER

• Ne laissez pas les outils ainsi que les matériaux d'emballage, comme les films de protection, sans surveillance: ils représentent un danger pour les enfants (risque d'étouffement). Tenez les enfants éloignés de l'appareil pendant le montage.

A VERTISSEMENT

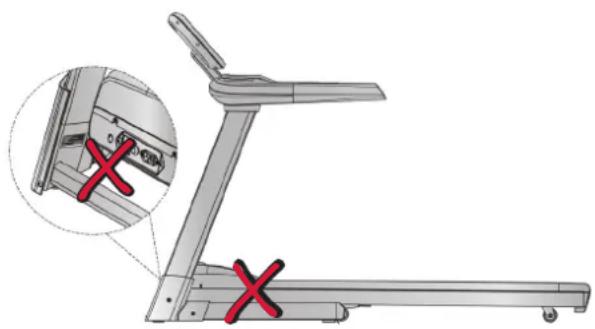

• Le tapis de course dispose d'amortisseurs haute pression qui risquent d'entrainer un dépliage soudain de l'appareil en cas de mauvaise manipulation. Pour éviter tout risque de blessures, ne tirez jamais aux emplacements du tapis de course indiqués sur la figure. N'essayez jamais de soulever ou de déplacer l'appareil aux endroits indiqués.

• Respectez les consignes apposées sur l'appareil pour réduire les risques de blessures.

PRUDENCE

• N'ouvrez pas l'emballage sur le cote.

• Pendant l'assemblage, veilles à dispose r d'un espace suffisant pour vous déplacer tout autour de l'appareil.

• L'assemblage de l'appareil doit être effectué par au moins deux femmes. En cas de doute, demandez l'aide supplémentaire d'une personne ayant de bonnes connaissances techniques.

ATTENTION

• Pour éviter tout endommagement de l'appareil et du sol, procédez au montage de l'appareil sur un tapis de sol ou sur le carton d'emballage.

① REMARQUE

• Pour facilitier le montage, des vis et des écrous peuvent être prémontés.
• Assemblez l'appareil si possible sur l'emplacement qui lui est réservé.

2.2 Contenu de la livraison

AVERTISSEMENT

Le tapis de course est entouré d'une bande de cerclage qui empêche l'appareil de se déplier pendant le transport. Cette bande de cerclage doit être retiree avant le montage de l'appareil.

L'emballage comprend les pieces représentées ci-après. Vérifie que l'ensemble des pieces et outils appartenant à l'appareil sont compris dans la livraison et assurez-vous que l'appareil n'a pas été endommaged pendant le transport. En cas de réclamation, veuillez contacter immédiatement votre contractant.

PRUDENCE

Si le contenu de la livraison est incomplet ou si des pieces sont endommagées, ne montez pas l'appareil.

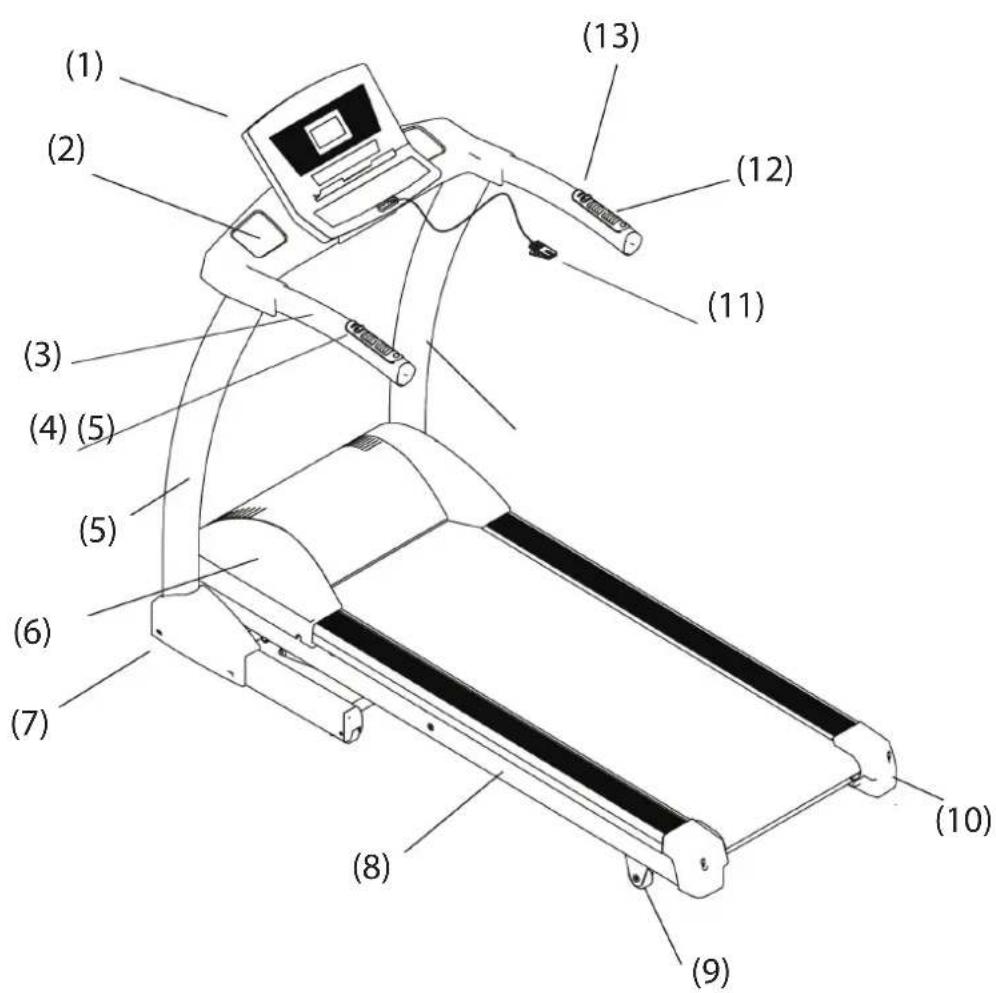

1 Console 8 Cadre
2 Porte-gourde 9 Roulette de transport arrière
3 Poignée 10 Revêtement arrière
4 Touche de sélection rapide (inclinaison) 11 Cé de sécurité
5 Mât de console 12 Poignée avec capteur de pouls tactile
6 Revêtement du moteur 13 Touche de sélection rapide (vitesse)
7ompensateur de niveaux

Outils et juste de vis

13, 17 mm

6mm

5mm

M4x10L

M8x15L

M8

M8x70L

Vis prémontées :

M10 M10x

60L

M4x10L

8x0.625"L

M8x15LM8

2.3 Montage

Avant de proceder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage représentées et effectuez-les dans l'ordre indiqué.

① REMARQUE

Vissez d'abord toutes les pieces sans les serrer et vérifie qu'elles sont correctement ajustées. Lorsque vous y serez invite, serrez les vis à l'aide de l'outil correspondant.

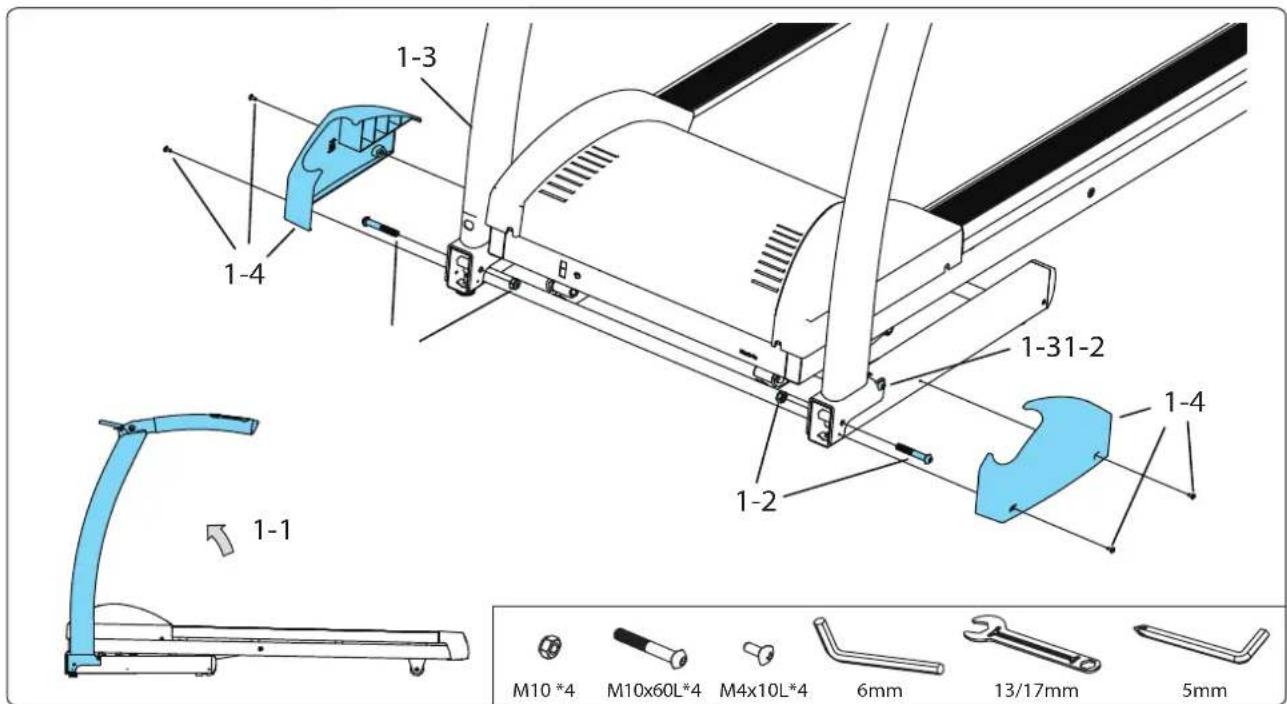

Étape 1: Montage du mât de console

1. Relevez le mât de console (1-1).
2. Fixez deux vis M10x60L avec écrou (1-2)
3. Fixez deux vis M10x60L avec écrou (1-3)
4. Mettez en place le revêtement et fixez-le à l'aide de quatre vis M4x10L (1-4)

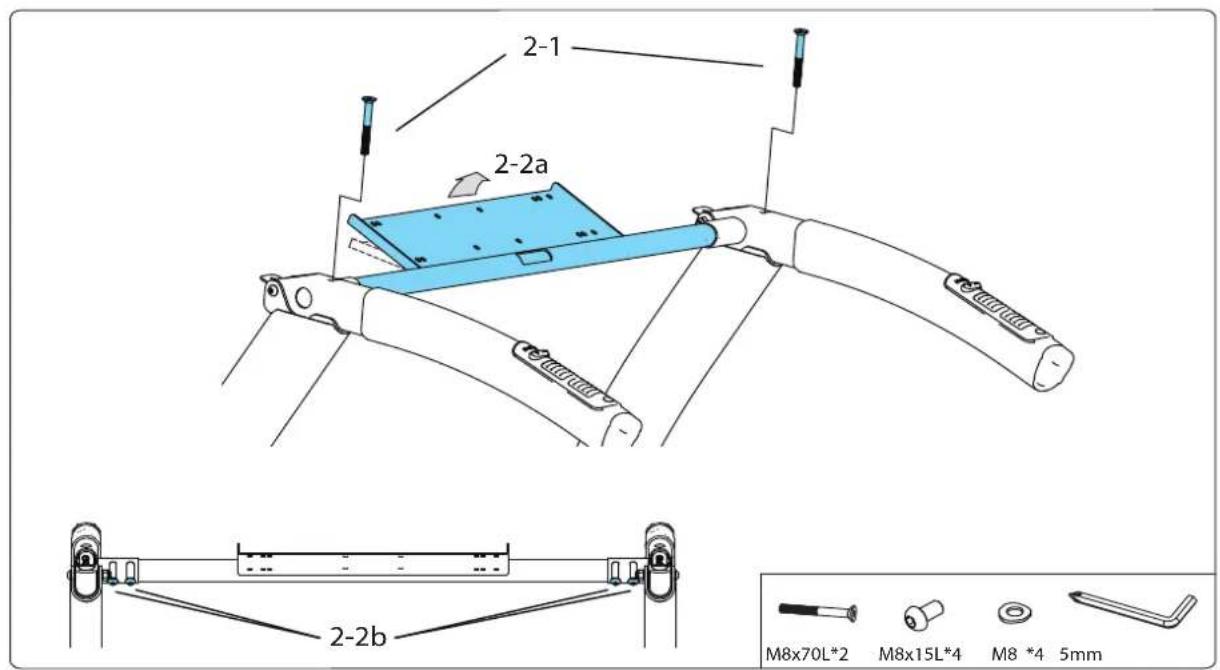

Étape 2 : Montage des mains courantes

1. Ajustez les mains courantes.
2. Fixez les mains courantes au moyen de deux vis M8x70L.

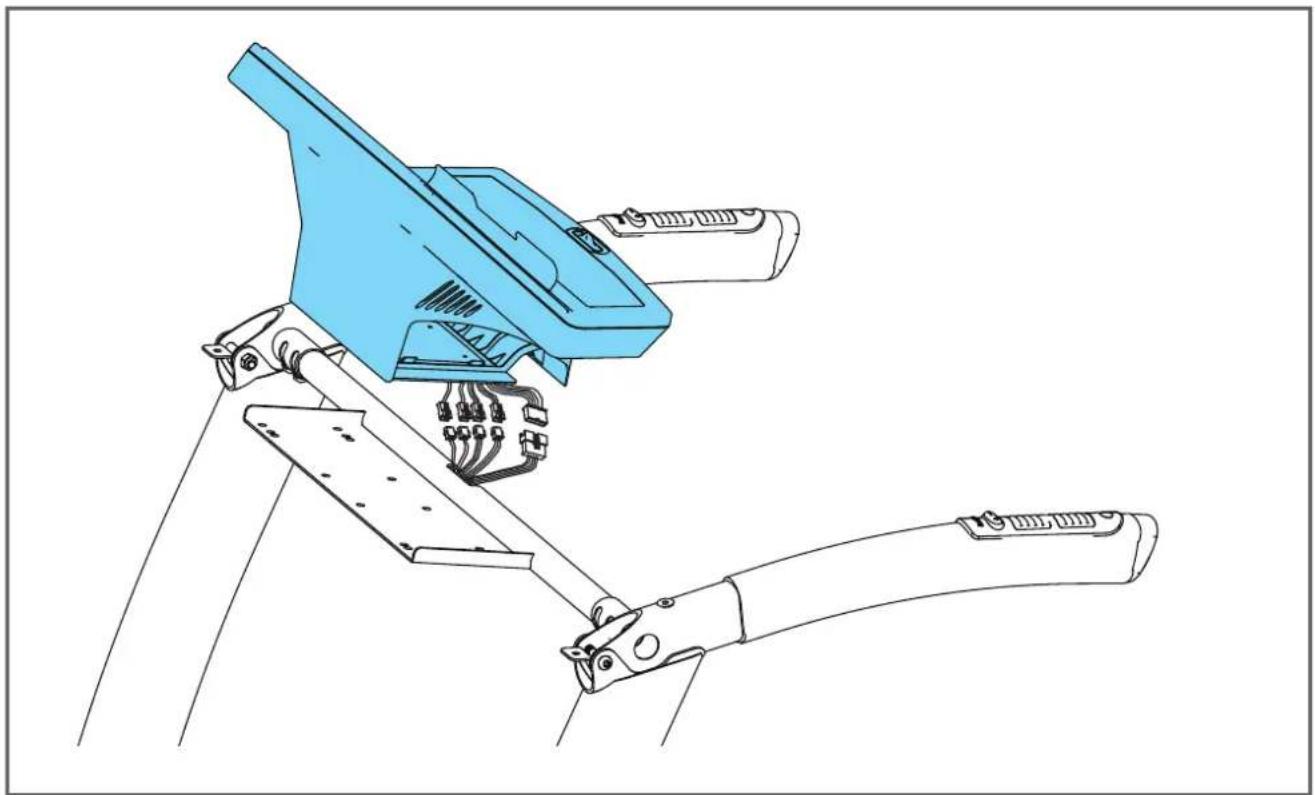

Étape 3: Branchement de la console

1. Reliez les fiches de la console à celles du mât de console.
2. Poussez avec précaution les excédents de cables dans la tige transversale du mât de console.

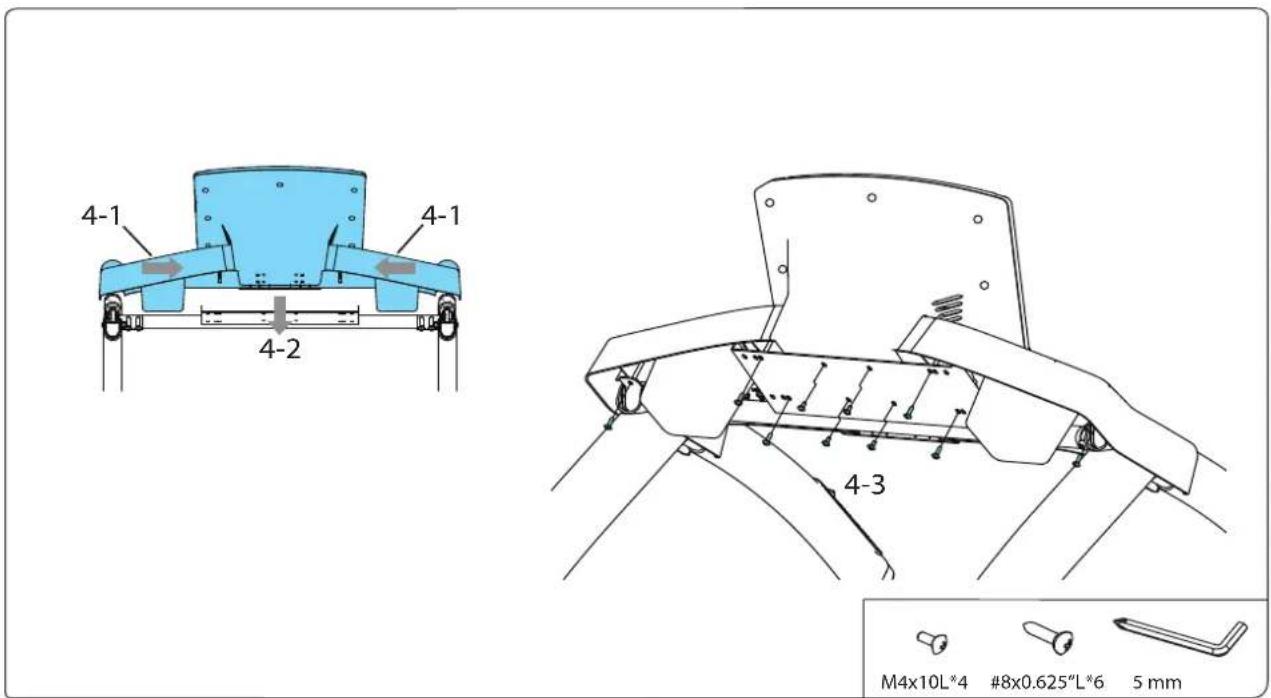

Étape 4: Fixation des consoles

1. Mettez en place les porte-bidons sur la console principale (4-1).
2. Mettez en place l'ensemble du cockpit sur le compartment de rangement prévu à cet effet, appuyez si nécessaire légarement sur les côtes des revêtements de sorte qu'ils soient correctement positionnés (4-2).
3. Prenez les vis 6x #8x0,625"L et 4x M4x10L et vissez-les dans les trou s prevus a cet effet (4-3).

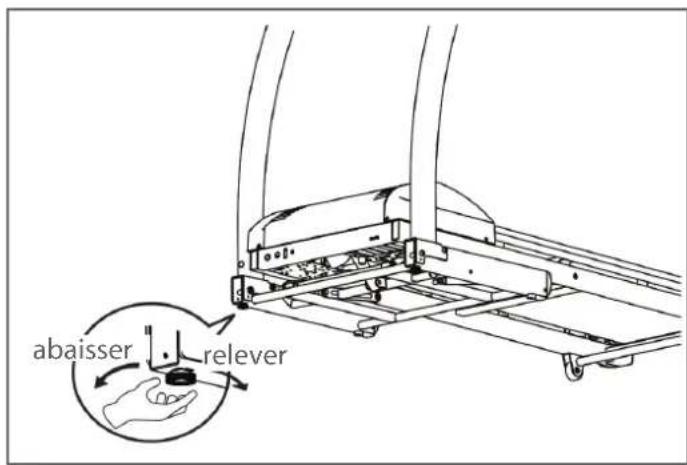

Étape 5: Ajustement des pieds

Si le sol presente des inégalités, vous pouvez stabiliser le tapis de course en tournant les deux vis de réglage situées sous le cadre principal.

AVERTISSEMENT

Le tapis de course dispose d'amortisseurs haute pression qui risquent d'entrainer un dépliage soudain de l'appareil en cas de mauvaise manipulation. Pour plus d'informations, veuillez vous reporter aux consignes générales de montage.

1. Soulevez le tapis de course du côte souhaite et tournez la vis de réglage sous le cadre principal.
2. Tournez la vis dans le sens des aiguilles d'une montre pour la desserrer et relever la surface de course.
3. Tournez la vis dans le sens inverse des aiguilles d'une montre pour abaiser la surface de course.

Étape 6: Branchement de l'appareil

ATTENTION

Ne branchez pas l'appareil sur une multiprise ; il risque sinon de ne pas etre suffisamment alimenté en courant. Cela risque de provoquer des dysfonctionnements.

Branchez le codon d'alimentation dans une prise conforme aux prescriptions indiquées dans le chapitre Sécurité électrique.

① REMARQUE

Avant de commencer l'entraînement, familiarisez-vous avec toutes les fonctions et possibilités de réglage de l'appareil. Pour savoir comment utiliser correctement ce produit, demandez les conseils d'un spécialiste.

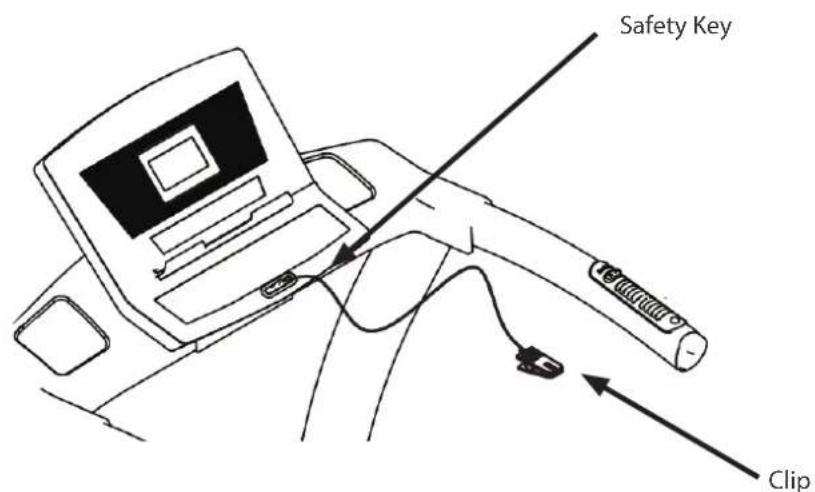

CLÉ DE SECURITÉ (SAFETY KEY)

AVERTISSEMENT

• Pour votre sécurité, l'appareil dispose d'une fonction d'arrêt d'urgence. L'appareil ne peut alors fonctionner que si la clé de sécurité est correctement branchée sur le point de contact du cockpit. L'appareil s'arrête automatiquement des que la clé de sécurité est débranchée du point de contact. Attachez par conséquent avant chaque entrainment le cordon de la clé de sécurité sur vos vêtements à l'aide du clip. Retirez la clé de sécurité du cockpit à l'aide du cordon si vous souhaitez arrêterrapidément le tapis de course, si vous ne maitrisez plus la vitesse de l'appareil ou dans tout autre cas d'urgence.
• Attachez correctement le clip de la clé de sécurité sur vos vêtements afin que la clé puisse se débrancher du point de contact du cockpit en cas de chute!
• Laissez la clé de sécurité hors de la portée des enfants.

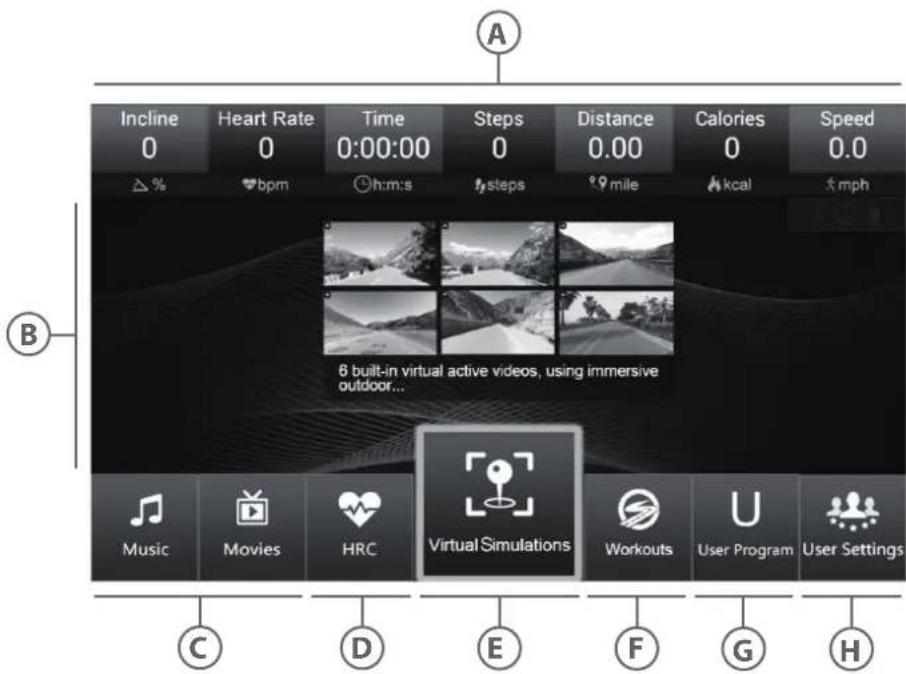

3.1 Affichage de la console

Le grand écran couleur affiche clairement toutes les données d'entrainment ainsi que les fonctions de divertissement. L'écran est divisé en plusieurs parties.

A - Affichage des données d'entrainment	Affichage de toutes les données d'entrainment sur le bord supérieur de l'écran
B - Affichage des programmes et écram videoo	Au centre de l'écran apparaissent les videos d'entrainment ou les profils de programmes. La vitesse ou l'inclinaison par unité de temps est affichée sous forme de barres.
C - Music/Movies	En branchant une clé USB, vous pouze restituer des fischiers MP3/WAV ainsi que des fischiers MP4/WKV/MOV/AVI/FLV sur l'écran/via les haut-parleurs.
D - HRC	La console dispose de deux programmes HRC : HRC 1 comme programme constant et HRC 2 comme programme fractionné. L'utilisation de ces programmes nécessite un contrôle permanent du pouls pendant toute la durée de l'entrainment. Voir Mesure de la fréquence.
E - Parcours virtuels	La console dispose de 6 vidEOS de parcours. La vitesse de lecture de la réserve est adaptée à la vitesse du tapis de course.
F - Entrainement	Youss peuvent iciCHOISIR parmi 17programmes préinstallés et 12programmes de compétition pour vous mesurer à des adversaries virtuels.
G - Programme définir par l'utilisateur	20 programmes sont personnalisables : vous pouze affercer une inclinaison et une vitesse de votrechoix à chaque intervalle de temps. Le grand écran couleur affiche clairément toutes les données d'entrainment ainsi que les fonctions de divertissement. L'écran est divisé en plusieurs parties.
H - User Setting Paramètres	utilisateur: Langue, unité et luminosité de l'écran.

3.2 Fonctions des touches

A - Inclinaison (Incline) : vers le haut/vers le bas et touches de sélection rapide	Augmentation/réduction de l'inclinaison et accès rapide aux niveaux d'inclinaison 2, 4, 6, 8, 10 ou 12 %.
B - Touches fléchéées	Sélection de points de menu, d'options ou de programmes, réglage des valeurs cibles des programmes.
C - Menu Retour au menu principal
D - Vol+/- Augmentation ou réduction du volume sonore
E - Vitesse (Speed)	Vers le haut/vers le bas ou augmentation/réduction de la vitesse à l'aide des touches de sélection rapide et accès rapide aux niveaux 3, 5, 7, 9, 11 ou 13 km/h.
F - Enter Validation d'une saisie et accès au point de menu suivant.
G - Back Retour à la page précédente
H - Stop/Start Pour démarrer ou terminer l'entrainment
I - Previous/Next Lecture du titre précédent ou suivant
J - Pause	Interruption de l'entrainment
K - Play/Pause	Pour lancer ou interrompre la lecture média de la clé USB.

La sélection des programmes et le réglage des valeurs cibles se font en原則 à l'aide des touches fléchéées. La touche Enter permet de valider chacune des saisies. Si vous ne souhaitez pas entraire de valeur cible, vous pouvez démarrer immédiatement un programme en actionnant la touche Start.

3.3 Programmes

Varier les séances d'entrainment favorise les progrès. Si vous vous entrainnez chaque jour à la même vitesse, avec la même inclinaison et pendant une même durée, vous progresserez au début mais vous finirez ensuite par stagner. Vous n'augmenterez plus vos performances. Certes, cela suffit pour perdre du poids mais si vous souhaitez repousser vos limites, il vous faudra diversifier vos séances d'entrainment et augmenter leur intensité. À cet effet, le tapis de course vous propose de nombreux programmes très variés. Tous les programmes peuvent être executés en mode inclinaison (Incline) ou en mode vitesse (Speed). Trois niveaux d'intensité sont dans chaque cas disponibles. En mode vitesse, le tapis de course varie la vitesse tandis que l'inclinaison reste constante. Vous pouvez ajuster à tout moment les valeurs non contrôlées par le programme à l'aide des touches fléchéées.

Pour démarrer immidiatement l'entrainment, appuyez sur la touche Start. Le tapis de course se met tout doucement en marche et toutes les valeurs sont à zéro. Vous pouvez selectionner librement les paramétres d'entrainment à l'aide des touches fléchéées ou des touches de selection rapide et les modifier à tout moment.

3.3.1 Programmes prédéfinis

L'appareil dispose de 17 programmes prédéfinis qui se distinguent par leur durée, leur intensité et les variations de leur intense. Selon le programme que vous avez choisi, l'appareil varie l'intensité de l'entrainment en agissant soit sur l'inclinaison soit sur la vitesse.

P-01: Longue distance lente

(40 minutes par défaut)

Cet entrainment fera la joie de chacun. Les débutants commencent par un entrainment léger et intégrant ce programme dans leur entrainment hebdomadaire afin d'améliorer leur endurance cardiovascularaire. Ce programme est également idéal pour les utilisateurs chevronnés qui souhaitent récapérer au lendomain d'un entrainment dur et intense. Une fois le programme regle, passez à U-1 ou U-2 et appuyez sur START.

P-02: Intervalles courts

(20 minutes par défaut)

Les intervalles courts convenient idéalement pour les débutants qui souhaitent tirer profit de l'entrainment fractionné sans recourir à un niveau d'intensité trop élevé. Les utilisateurs experimentés profiteront de ce programme pour augmenter la vitesse et développer leurs capacités anaérobies. Pensez à varier l'intensité et la durée de l'entrainment afin d'optimiser votre condition physique. Intégrez par consécut un certain nombre d'exercices fractionnés dans votre programme d'entrainment hebdomadaire.

P-03: Intervalles modérés

(30 minutes par défaut)

À partir du moment où vous给您 entrainez régulièrement et disposez d'une meilleure condition physique, vous étés disposé à effectuer un entrainment fractionné d'intensité modérée. Cet entrainment alterne les simples phases de récapération et les phases de grande intensité. Sentez-vous à l'aise, la prochaine phase de récapération vous attend. Ce programme permet d'améliorer votre endurance aérobie tout en optimisant le développement de vos capacités anaerobies.

Programmes avances

(30 minutes par défaut)

Ces exercices sont parfaitement adaptés pour brûler un maximum de calories et améliorer les capacités anaérobies. comme dans le programme à intervalles modérés, cet entrainment prévoit des phases de récapération après chaque effort de haute intensité – pour des exigences toujours plus grandes en termes d'intensité d'entrainment.

P-05: Intervalle négatif 1

(30 minutes par défaut)

Ce programme présente tous les avantages d'un entrainment à un rythme régulier. Il vous motive à augmenter progressivement votre intensité d'effort jusqu'à un niveau constant, puis à le réduire lentement. En améliorant votre santé générale et votre condition physique, cet entrainment vous permet d'augmenter petit à petit l'intensité de l'effort.

P-06: Intervalle négatif 2

(30 minutes par défaut)

Cet entrainment démarre avec une légère augmentation et se termine par une diminution progressive de l'intensité d'effort. Un entrainment avec augmentation et diminution de l'intensité d'effort est idéal pour améliorer l'endurance aérobie et cardiovascularaire. Un entrainment avec réduction de l'intensité de l'effort permet également de brûler un maximum de calories, à condition toutefois qu'il soit maintainu pendant une durée prolongée (par ex. 40 ou 50 minutes).

P-07:Fartlek

(30 minutes par défaut)

Exercice à intensité variable qui alterne constamment les phases calmes et les phases modérées/intenses. Ce programme varie lesCLSIS et presente des avantages incomparables en termes de condition physique.Varier en permanence l'intensité apporte des bienfaits importants sur la santé cerebrale.

P-08: Montée en côte

(30 minutes par défaut)

Cet entrainment permet d'augmenter progressivement l'intensité de l'effort. Son objectif est de stimuler l'amélioration de l'endurance cardiovascularaire et la croissance cellulaire des muscles sollicités. La dépense calorique est maximisé lors des pics d'intensité. Vote corps supporte un entrainment plus long et tire profit d'un niveau d'intensité élevé, même dans les phases de ralentissement et de retard au niveau initial.

P-09: Montée de pyramide

(30 minutes par défaut)

L'augmentation progressive de l'intensité est ideale pour améliorer l'endurance cardiovasculare et favoriser la croissance cellulaire des muscles sollicités. La dépense calorique est maximisé lors des pics d'intensité. Notre corps supporte un entrainment plus long et tire profit des niveaux d'intensité élevés, même au cours de la phase de ralentissement.

P-10: Montée sur haut plateau

(40 minutes par défaut)

Ce programme présente tous les avantages des autres entrainements uniformes et vous motive à十年er une intensité plus élevée. Notre santé et votre condition physique s'en trouvent améliorées et vous maintenez un haut niveau d'intensité pendant une longue durée.

P-11:Échelle

(30 minutes par défaut)

L'un des avantages majorés de ce programme est le bienfait direct qu'il apporte au cœur et au système cardiovascularaire. Cet entrainment a été spécialement concu pour solliciter votre cœur et votre système cardiovascularaire par une série d'efforts d'intensité croissant, ce qui améliore votre endurance aérobie et stimule votre endurance anaérobie.

P-12: Intervalles en côte

(20 minutes par défaut)

Cet entrainment est unique car il allie les avantages d'un entrainment fractionné aux bénéfices d'une augmentation progressive de l'intensité. Démarrez à un niveau comfortable pour augmenter progressivement l'intensité pendant chaque intervalle maxi et fixez-vous chaque fois une intense plus élevée. Pendant les phases d'intensité élevée, vous dépensesz un maximum de calories tout en améliorant votre endurance anaérobie.

P-13:Rythme régulier

(40 minutes par défaut)

AméliorerzVote condition physique et stimulez votrecorps pour bruler encore plus de calories.Ce programme est idéal pour vous aider à améliorerervote endurance.La plupart des exercices de ce type reposent sur le maintien d'un niveau de résistance pendant toute la durée de l'entrainment. Notre objectif est de vous entrainerpendant toute la durée du programme a un niveau d'intensité faible,modérépuis haut.

P-14: Longue distance lente

(40 minutes par défaut)

Un entrainment idéal pour tous! Un démarrage facile pour les débutants qui ont tout intérêt à effectuer cet entrainment une fois par这段时间 pour optimier leur endurance cardiovasculaire. Il convient également parfaitement pour les utilisateurs experimentés qui souhaitent récapérier au lendémain d'un entrainment dur et intense.

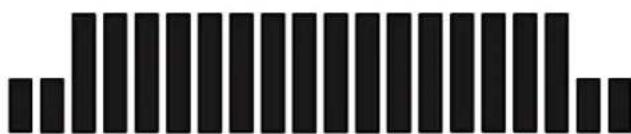

P-15: Entrainement cardio

(20 minutes par défaut)

Entrainement à un rythme uniforme mais avec un niveau d'intensité plus élevé que le programme « Longue distance lente ». Il s'agit d'un programme avancé dont l'objectif est d'atteindre un rythme soutenu et régulier et de le maintainir pendant toute la durée de l'entrainment. Il est idéal pour se préparer à un événement particulier.

P-16: Intervalles courts

(20 minutes par défaut)

Diverses études ont provené que cet entrainment est idéal pour les utilisateurs qui souhaitent perdre davantage de poids et améliorer leur santé cardiovasculaire. L'alternance et la récurrence des niveaux d'intensité de modérément lent à élevé pendant plusieurs intervalles permettent de maximiser le nombre total de calories brûlées pendant toute la durée de l'entrainment. Autre avantage de ce programme : c'est à vous de decide r si vous souhaiter maintainir le haut niveau d'intensité pendant la séance d'entrainment. Les courtes phases de récapération permettent au corps de surmonter plus facilement les phases à intensité élevée pendant toute la durée d'une séance d'entrainment.

P-17: Montée en côte

(30 minutes par défaut)

AméliorezVote condition physique et stimulez votrecorps pour bruler encore plus de calories.Ce programme est idéal pour vous aider à améliorer votre endurance.La plupart des exercices de ce type reposent sur le maintain d'un niveau de résistance pendant toute la durée de l'entrainment. Notre objectif est de vous entrainer pendant toute la durée du programme a un niveau d'intensité faible,modérépuis haut.

3.3.2 Programmes de compétition

Le tapis de course dispose de 12 programmes de compétition pendant lesquels la vitesse est ajustée en fonction du niveau. Ces programmes relevant des quatre domaines Special Forces, Olympics Game, Professional Game et Outdoor Running et sont disponibles respectivement dans trois niveaux différents.

3.3.3 Programmes définis par l'utilisateur

Le tapis de course dispose de 20 programmes que vous pouze personnaliser selon vos envies. Vous doivent définir la durée du programme d'entrainment, puis affecter une vitesse et une inclinaison de votrechoix a chacun des 20 intervals. Contrairement aux programmes à profil préinstallés, vous avez ici la possibilité de modifier à tout moment la vitesse ET l'inclinaison. C'est pourquoi la vitesse et l'inclinaison sont affichées séparément pour ces programmes. L'inclinaison est indiquée du cote gauche de I'écran et la vitesse du cote droit.

3.3.4 Parcours virtuel

Six périodes de parcours virtuels sont déjà préinstallées sur la console et peuvent être visionnées à l'écran pendant l'entrainment. Sélectionnez à cet effet « Virtual Simulations » dans le menu principal et confirmez à l'aide de la touche Enter. Six aperçus visuels apparaissent, correspondant respectivement aux parcours suivants:

Snow mountain Road: Route asphaltée traversant une vaste plaine, avec montagnes en arrêté-plan. Sur les côtes de la route, des vaches broutent l'herbe et de petites rivières traversent le paysage.

Across the Valley: Route de montagne sinueuse à double sens.

Kajun Village of Tibet: Route traversant un relief vallonne.

Anjiulashan Lake : Itinétaire traversant de petites localités rurales.

Across the Canyon: Route traversant un relief vallo^né, avec ponts et murs d'enceinte.

Xiamen huandao road: Zone intermédiaire valonnée

Appuyez sur les touches fléchées pour selectionner la video souhaïée et démarrez l'entrainment à l'aide de la touche Start.

Pendant votre entrainment, vous pouvez modifier à tout moment la vitesse ou l'inclinaison du tapis à l'aide des touches fléchéées ou des touches de selection rapide. Les videos de stimulation virtuelle réagissant aux valeurs que vous avez saisies. Lorsque vous modifie la vitesse du tapis de course, la vitesse de lecture des videos varie en conséquence. Une modification de l'inclinaison n'a aucune incidence sur la video. Sur certaines videos, des vehicules en circulation apparaisent. Vous pouvez les annorer car ils vous évitent automatiquement.

Lorsque vous appuyez sur la touche Stop, le tapis de course s'arrête et la console affiche un aperçu de vos données d'entrainment. Appuyez sur la touche Back pour returner au menu principal.

3.3.5 Programmes basés sur la fréquence cardiaque

A VERTISSEMENT

Votre appeareil d'entrainment n'est pas un dispositif medicaI. La mesure de la frquence cardiaque n'est pas always precise. La precision de la frquence cardiaque indiquee peut etre alteree par differents facteurs. L'affichage de la frquence cardiaque sert uniquement de reference pour voite entrainement.

Le programme HRC nécessite la saisie d'une fréquence cardiaque que la console maintain constante pendant toute la durée de l'entrainment. Le programme HRC fractionné nécessite la saisie d'une fréquence cardiaque basse et d'une fréquence cardiaque elevée. Les programmes HRCrequirement le port d'une ceinture pectorale pendant toute la durée de l'entrainment.

Saisie du type HRC: Deux modes sont disponibles pour les programmes HRC: HRC1 - constant et HRC2 - fractionné. Reglez le mode HRC souhaité à l'aide des touches.

Saisie du mode: Reglez la vitesse ou l'inclinaison à l'aide des touches.

Saisie de l'âge : Entrez votre âge à l'aide des touches.

Saisie de la fréquence cardiaque ciblée : Entrez votre fréquence cardiaque ciblée à l'aide des touches.

Saisie du temps ciblé: Reglez la durée de votre entrainment à l'aide des touches.

3.4 Réglages utiliser

Les réglages utilisateurs vous permettent entre autres de régler la luminosité de l'écran et la langue. Une fois le réglage effectué, Sélectionnez Save puis appuyez sur Enter.

Des symboles peuvent apparaître dans le coin supérieur droit. Il s'agit du symbole USB si une clé USB est branchée ; le symbole de maintenance s'affiche par ailleurs tous les 300 km pour vous inviter à proceder à une petite révision de l'appareil.

Réglage de la luminosité de l'écran

Selection de la langue et des unités (métriques ou imperiales)

Remise aux réglages d'usine

Affiche des informations sur les paramètres logiciels et matériels du système.

Symboles d'information :

Le symbole de la clé USB s'affiche lorsque vous insérez la clé USB.

Symbole d'entretien: s'affiche tous les 300km

ATTENTION

Les fonctions suivantes doivent etre utilisees exclusivement par les techniciens de maintenance.

Environnement de développement

(à l'usage exclusif du technicien de maintenance!)

Fonction de mise à jour (à n'utiliser que par le technicien de maintenance!)

4.1 Instructions generales

ATTENTION

• Veillez à ce que l'appareil soit protégé contre l'humidité, la saleté et la poussière. Le lieu de stockage doit être sec, correctement aéré etprésenter une température ambiente entre 5^ et 45^ .

A VERTISSEMENT

• Stockez l'appareil dans un lieu où il reste hors de portée de tiers ou d'enfants.
• Si vous appeareil ne dispose pas de roulettes de déplacement, il convient de le démonter avant son transport.

4.2 Roublettes de déplacement

ATTENTION

Si vous devez déplacer votre apparéil sur un revêtement de sol particulièrement sensible et souse (parquet, stratifié ou planchers), recouvre le sol de carton ou d'un matériel siamaire afin d'eviter tout risque d'endommagement.

1. Placez-vous derrière l'appareil et soulevez-le jusqu'à ce que son poids soit reporté sur les roulettes de déplacement. Vous pouvez ensuite déplacer facilement l'appareil vers l'endroit souhaité. Si vous doivent déplacer l'appareil sur une plus longue distance, veuillez demonter l'appareil et l'emballer en toute sécurité.
2. Choisissez le nouvel emplacement de l'appareil en respectant les consignes mentionnées dans le chapitre 1.4 du mode d'emploi.

4.3 Mécanisme de piage

A VERTISSEMENT

• Le tapis de course dispose d'amortisseurs haute pression qui risquent d'entrainer un dépliage soudain de l'appareil en cas de mauvaise manipulation. Pour plus d'informations, veuillez vous reporter aux consignes générales de montage.
• Ne soulevez pas la bande de roulement par le tapis de course ou par les roulettes de transport arrêté. Ces pieces ne se bloquent pas et sont difficiles à saisir.

① REMARQUE

Le tapis de course est repliable de sorte qu'il puisse etre range sans prendre trop de place. Cela facile etalement son transport.

4.3.1 Repliage du tapis de course

A VERTISSEMENT

• Ne branchez pas l'appareil lorsque celui-ci est replié. N'essayez pas demettre en marche l'appareil lorsque celui-ci est replié.
• Avant d'être relié, le tapis de course doit être complètement arrêté.

PRUDENCE

• Ne vous appuyez pas contre l'appareil lorsqu'il est plie et ne posez pas d'objet susceptible de comprometter la stabilité de l'appareil et de le faire tomber.

ATTENTION

• Avant de replier le tapis de course, retirez tous les objets susceptibles d'être renversés ou d'empêcher le repliage de l'appareil.

• Éteignez l'appareil et débranchez la fiche de la prise de courant.

• Saisissez des deux mains la bequille située directement sous la partie arrête du tapis de course de manière à avoir un point de levage stable.
• Verifiez que le frein hydraulique est correctement verrouillé et souveze l'appareil vers l'avant.
• Assurez-vous d'être en position debout stable et vérifie que le mecanisme de verrouillage est correctement enclenché en tirant l'appareil vers l'arrière (l'appareil ne doit alors pas bouger).

4.3.2 Dépliage du tapis de course

ATTENTION

• Avant de déplier le tapis de course, retirez tous les objets susceptibles d'être renversés ou d'empêcher le dépliage de l'appareil.

• Placez-vous derriere le tapis de course et poussez l'appareil légarement vers l'avant en direction de l'écran.

• Pour déverrouiller le frein hydraulique, poussez légèrement la partie supérieure du frein hydraulique vers l'avant avec le pied gauche, jusqu'à ce que le tapis de course se déverrouille et puisse être tiré vers l'arrière.
• Continuez de tener le tapis de course.

Le frein hydraulique s'abaisse tout doucement de lui-même.

Dès que le tapis de course s'est abaisé de 32 , vous pouvez relâcher l'appareil.

5.1 Instructions generales

A VERTISSEMENT

• Ne procedez à aucune modification non conforme sur l'appareil.

PRUDENCE

• Toute piece endommagée ou usée peut compromètreVote sérurité et affercter la durée de vie de l'appareil. Remplacez par consequènt immédiatement les composants endommages ou usés.Adressez-vous à cet effet à votre contractant.N'utilise pas l'appareil tant qu'il n'est pas remis en état.Si vous nevez remplacer des pièces,utilisez exclusivement des pieces de rechange d'origine.

ATTENTION

• Outre les instructions et recommendations de maintenance et d'entretien mentionnées dans leprésent mode d'emploi, des prestation de service et/ou de réparation peuvent être nécessaires; ces opérations ne doivent être effectuées que par des techniciens SAVabilités.

5.2 Défauts et diagnostic des pannes

L'objet a fait l'objet de contrôle des qualités réguliers tout au long de sa production. Il peut toute fois arriver que l'objet présente des défains ou des dysfonctionnements. Les pieces détachées sont souvent à l'origine de ces défaillances, auquel cas un remplacement de ces pieces est suffisant. Vous trouvrez ci-après un aperçu des défains les plus frequently ainsi que les solutions de dépannagedéquates. Si l'objet ne fonctionne toute fois toujours pas correctement, veuillez vous adresser àvoierte contractant.

Défaut Cause Remède
La console n'affiche que des traits	La clé de sécurité n'est pas branchée	Vérifiez que la clé de sécurité est insérée et mettez-la en place le cas échéant
Tapis de course oblique	Tapis de course mal centré	Centrez le tapis de course conformément aux instructions
Le tapis de course dérape/s'arrête	Tension/lubrification du tapis incorrecte	Contrôlez la tension du tapis/la lubrification conformément aux instructions
Bruits de frottement	Frottements dus à un centrage incorrect du tapis de course	Centrez le tapis de course conformément aux instructions
Absence d'affichage à l'écran	Contrôlez les connexions (câbles)	Allumez l'appareil, vérifie que la clé de sécurité est en place
La fréquence cardiaque ne s'affiche pas	+ Sources de parasites dans la pièce + Ceinture pectorale inappropriée + Ceinture pectorale mal positionnée + Piles usées	+ Éliminez les sources de parasites (par ex. téléphone portable, haut-parleur...) + Utilisez une ceinture pectorale ajustée (voir accessoires recommends) + Réajustez la ceinture pectorale et/ou mouillez les electrodes + Remplacez les piles

5.3 Codes de defaults et dépannage

Le système électronique de l'appareil procède à des tests en continu. En cas d'écarts, un code de défaut apparait à l'écran et le fonctionnement normal de l'appareil est arrêté pour votre sécurité.

Veuillez vous adresser à votre contractant pour prendre contact avec l'assistance technique.

ERR1

1. Contrôlez le câblage entre l'unité de contrôle du moteur et l'écran.
2. Éteignez pendant quelques secondes le tapis de course. Si le défaut persiste, contactez votre contractant pour procéder au remplacement des cables.

ERR2

1. Vitesse irrégulière - Contrôlez tous les cablages de la console et vérifie qu'ils sont correctement branchés.
2. Contrôlez la liaison entre les câbles de console et les cable du moteur.
3. Éteignez pendant quelques secondes le tapis de course. Si le défaut persiste, contactez votre contractant.

ERR4/ERR9

1. Défaut du moteur d'inclinaison - Contrôlez tous les cablages menant au moteur d'inclinaison et vérifie qu'ils sont correctement branchés.
2. Éteignez pendant quelques secondes le tapis de course. Si le défaut persiste, contactez votre contractant.

ERR5/ERR6

1. Surcharge - Éteignez pendant quelques secondes le tapis de course puis rallumez-le.
2. Si le défaut persiste, lubrifiez le tapis de course.
3. Éteignez pendant quelques secondes le tapis de course. Si le défaut persiste, contactez votre contractant.

ERR7

1. Paramètres système non valides - Éteignez pendant quelques secondes le tapis de course puis rallumez-le.
2. Si le problème persiste, contactez votre contractant.

ERR8

1. Contrólez la puce IC de la console (EPROM) et vérifie qu'elle est correctement positionné.
2. Vérifiez que les broches de la puce IC ne sont pas tordues. Positionnez correctement la puce IC.
3. Éteignez pendant quelques secondes le tapis de course. Si le défaut persiste, contactez votre contractant.

5.4 Entretien et maintenance

La principale intervention de maintenance est l'entretien du tapis de course. Cette opération prévoit l'ajustement, le réglage de la tension et la lubrification du tapis de course. Les dommages imputables à un entretien insuffisant ou manquant ne sont pas couverts par la garantie. Il est par conséquent recommandé de procéder à des contrôle des maintenance réguliers. L'ajustement et la tension de la bande doivent être effectuels avec le plus grand soin. L'appareil risque en effet d'être endommagé en cas de surtension ou de sous-tension trop importante. Avant la livraison, le tapis de course est régèle en usine conformément aux réglementations en vigueur. Il peut toute fois arriver que le tapis de course glisse pendant le transport.

5.4.1 Ajustement du tapis de course

Pendant l'entrainment, le tapis de course doit rester centré et suivre un mouvement rectiligne. La sollicitation du tapis de course et la charge qu'il supporte peuvent modifier son orientation. De même, le positionnement de l'appareil sur une surface irrégulière peut influencer l'orientation du tapis.

PRUDENCE

Lors de l'opération de maintenance suivante, personne ne doit se couver sur le tapis de course!

1. Faites fonctionner l'appareil à une vitesse de 5km / h

2. Si le tapis de course devie vers la gauche, tournez la vis de réglage gauche située à l'extrémité arrêté de l'appareil d'un quart de tour maxi dans le sens des aiguilles d'une montre et la vis de réglage droite d'un quart de tour maxi dans le sens inverse des aiguilles d'une montre.

3. Si le tapis de course devie vers la droite, tournez la vis de réglage droite située à l'extrémité arrêté de l'appareil d'un quart de tour maxi dans le sens des aiguilles d'une montre et la vis de réglage gauche d'un quart de tour maxi dans le sens inverse des aiguilles d'une montre.

4. Observez ensuite le mouvement du tapis

pendant environ 30 secondes, car les effets du reglage ne sont pas immédiatement perceptibles.

1. Repetez l'opération jusqu'à ce que le tapis de course suive de nouveau un mouvement rectiligne.

S'il n'est pas possible d'ajuster le tapis de course, veuilles contacter votre contractant.

5.4.2 Resserrage du tapis de course

Si le tapis de course dérape par dessus les roulettes pendant l'entrainment (un à-coup est alors perceptible pendant la course), il est nécessaire de tendre davantage le tapis de course.

Dans la plupart des cas, le tapis s'est etiré du fait de son utilisation, le faisant ainsi glisser. Ce phénomène est tout à fait normal.

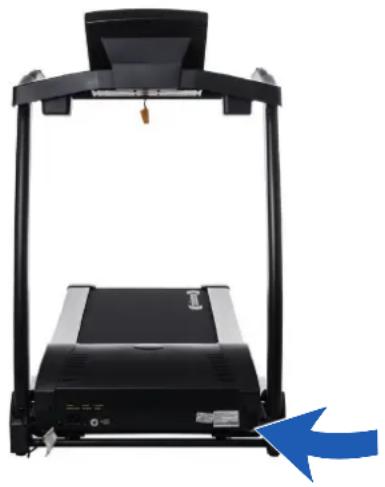

① REMARQUE

Le resserrage du tapis s'effectue avec les mêmes vis de réglage que celles employées pour l'ajustage.

1. Faites fonctionner l'appareil à une vitesse de 5km / h
2. Tournez successivement les vis de réglage gauche et droite d'un quart de tour maxi dans le sens des aiguilles d'une montre.
3. Vérifiez ensuite si le glissement du tapis de course persiste. Si tel est le cas, repêzez l'opération décrite.

5.4.3 Lubrification du tapis de course

Une lubrication insuffisante du tapis de course augmente les frottements, ce qui provoque une usure prematurée de la bande sans fin, de la plaque de base, du moteur de la platine. Si vous percevez des bruits de frottement accrus, le tapis a besoin d'être lubrifié. Nous recommendons toute fois de lubrifier le tapis au moins tous les trois mois ou toutes les 50 heures de fonctionnement, selon la première eventualité.

① REMARQUE

Si vous tapis de course est équipé d'un mécanisme de pliage, vous pouvez également le lubrifier lorsqu'il est replié.

1. Soulevez légèrement le tapis.
2. Appliquez une petite quantite d'huile lubrifiante ou pulverisez du silicone à l'aide d'un spray sur la bande de roulement et répartissez-le uniformément sur toute la surface.
3. Continuez de tournier la bande à la main de sorte que toute la surface entre la bande sans fin et la plaque de base soit lubrifiée.
4. Essuyez l'excedent d'huile lubricifique ou de silicone.

① REMARQUE

Cette mesure d'entretien est également nécessaire en cas de non-utilisation de l'appareil pendant une période prolongée.

5.5 Calendrier d'entretien et de maintenance

Pour éviter tout endommagement de l'appareil causé par la transpiration, il convient de nettoyer le cockpit, les boîtiers, les mains courantes et l'ensemble du cadre avec une serviette humide

(sans solvant!) après chaque séance d'entrainment. Au bout de 150 heures de fonctionnement, un symbole d'entretien vous rappelle de nettoyer entièrement le tapis de course. ÀpRES avoir nettoyé le tapis de course et contrôle toutes les pieces, éteignez le symbole en appuyant simultanément sur les touches INCLINE (inclinaison) du haut et du bas.

distance	Calories	Speed
0.00	0	0.0
km	kcal	km/h

Les opérations d'entretien suivantes sont à effectuer dans les intervalles de temps indiqués :

Pièce	Une fois parSEAINE	Une foispar mois	Tous les troismois	Tous les sixmois	Une foispar an
Écran de console	N	I
Tension de la bande				I
Lubrification de labande			I
Revêtements enplastique	N	I
Vis et câbles		I
Légende : N = nettoyage ; I = inspection

6 ELIMINATION

À la fin de sa durée de vie, l'appareil ne doit pas être éliminé avec les déchets menagers. Il doit être confié à un centre de collecte spécialisé dans le recyclage des appareils ELECTriques etlectroniques. Pour de plus amples informations, contactez le centre compétent d'élimination des déchets le plus proche de chez vous.

Les matériaux sont recyclables, conformément à leur marquage. Par le recyclage des matières, la réutilisation ou autres formes de valorisation des anciens apparèils, vous prenez activement part à la protection de notre environnement.

7 ACCESSOIRES RECOMMANDÉS

Pour rendre votre entrainment encore plus agreable et efficiace, nous vous recommendons de completer votre apparéil de fitness par des accessoires ajustats. Un tapis de sol vous permettra de poser votre apparéil de fi tness en toute sécurité, tout en protégéant libre sol des taches de transpiration. Vous pouvez également vous procurer des mains courantes supplémentaires pour

votre tapis de course ou un spray a base de silicone pour entretenir les

pièces mobiles.

Si vous appeareil de fi tness propos un entrainement basé sur la fréquence cardiaque, nous vous recommendons vivement l'utilisation d'une ceinture pectorale compatible af n de garantir une transmission optimale de votre fréquence cardiaque. Vous pouvez également compléter votre apparéil de musculation par des poignées de traction ou des poids supplémentaires.

Notre gamme d'accessoires off re une qualité optimale pour rendre votre entrainment encore plus effi cace. Pour toute information sur nos accessoires compatibles, rendez-vous sur notre boutique en ligne et consultez le descriptif détaillé de nos produits. Il suffit à cet effet et de saisir le numéro d'article correspondant en haut dans le champ de recherche. Vous serez alors dirigé vers les accessoires recommandés. Vous pouvez également utiliser le code QR mis à disposition. Vous avez bien sur également la possibilité de contacter notre service clientèle par téléphone, par mail, dans l'un de nos magasins ou via les réseaux sociaux. C'est avecrialir que nous vous conseillerons!

8.1 Numéro de série et désignation du modele

Afin de vous assurer le meilleur service possible, nous devons connaître la désignation du modele, le numero d'article, le numero de série, la vue éclatée et la liste des pieces. Vous trouvez les données de contact correspondantes au chapitre 10 du mode d'emploi.

① REMARQUE

Le nombre de série de votre apparéil est unique. Il se trouve sur un autocollant blanc. La position exacte de l'autocollant est indiquée sur la figure ci-après.

Entrez le numéro de série dans le champ correspondant.

Numero de série :

Marque / catégorie :

cardiostrong / tapis de course

Désignation du modele :

TR30-3

Référence article :

CST-TR30-3

8.2 Listes des pieces

N°	Référence piece fab.	Désignation (ENG)
(01) 8000	003096 Main frame set
(02) 81TB	31500201A21 Base Frame	-TR1200
(03) 1	8000003226 Base incline	bracket
2	205112081806001 Sleeve
3	511212006200134 Hexagonal socket screw
4	541113026200114 Washer
5	531212001200114 Nylon Nut
(04) 1	8000003228 Incline Base
2	205112081806001 Sleeve
3	511212003200134 Hexagonal socket screw
4	541113026200114 Washer
5	531410002003301 Pulley
6	530010001000112 Nut
7	531212001200114 Nylon Nut
(05) 1	8000003223 Supporting post-L
2	8000003224 Supporting post-R
3	511410006000114 Socket	Screw
4	531210001000114 Nylon Nut
(06) 1	8000003236 Handrail-Left
2	8000003237 Handrail-Right
3	83T061105004 Incline Set
4	83T061205004 Speed Set
5	7000000339 Foam
6	326213006001004 Handrail end cap
(07) 1	8000003239 Console bracket
3	542108016150114 Washer
2	511408001500114 Screw
(08) 8000	003229 Folding Shock Set
1	210130007134507 Folding	Shock
2	2000002735 Folding fixed tube
3	550140240390115 Twin Spring
6	541108016150114 Washer
7	542108016150114 Wave washer
8	531208000800114 Nut
(09)	206218065312151 Running Deck
1
4	2000002785 Reinforcing Tube
5	591101350660011 One-sided Adhesive
6	511408002500114 Screw
7	511408003000114 Screw
8	541108016150114 Washer
9	531208000800114 Nut
10	591130150055011 One sided adhesive
11	511608003000114 Screw
12	531408000800111 T-nut
13	511408003500114 Socket Screw
(10)	401240071004410 Incline Motor-220V
1
2	511610004500114 Hexagonal cap screw
3	511610006200114 Hexagonal Cap Screw
4	541110020150114 Washer
5	531210001000114 Nylon Nut
(12)	322213006001004 End Cap
1
2	342008003003001 Rubber cushion
3	342008003002501 Rubber cushion
4	341305202202001 Space Pad
5	331808205602301 Wheel
6	311TA1150090004 Incline Motor Lower Cover
7	592400000000001 Power Cord Buckle
8	592200000000002 Wire clipper
10	541108016150114 Washer
11	531208000800114 Nut

12 521205501900114 Screw
13 511408004000114 Screw
14 521204101000114 Socket
15 541108030300111 Washer
(13)1 341306402601001 Space Pad
2 521205501200114 Screw
3 351706403001101 DESK BASE FOOT, ASJUSTABLE
4 325214008001004 End Cap
5 331808205603601 Wheel
6 511408005000114 Screw
7 541108016150114 Washer
8 531208000800114 Nut
(14)1 511908007000124 Socket Screw
2 511408005000114 Screw
3 522504115900114 Screw
4 521204105000114 Screw
5 541108016150114 Washer
6 531208000800114 Nut
(15)1 2000002733 Motor bracket
2 401121504703501 Motor
3 205213828628501 Core
4 551320220450131 Tension Spring
5 511810007500111 Carriage screw
6 541210020200114 Rubber Washer
7 341001102500701 Washer
8 341001102501101 Washer
9 511208001500115 Hexagonal socket screw
10 544182016200115 Spring Washer
11 541108016150114 Washer
12 541110026200114 Washer
13 512607913000111 Screw
14 532207900800111 Nylon Nut
15 531210001000114 Nylon Nut
(17)1	4000000698 MCB-220V
2 407101250100001 Overload switch
3 407302250160001 Switch-AC Power
4 407202250150001 POWER SOCKET
5 405301010301001 Wire(Black)
6 405301010201502 White Cable
7 405301010202502 White Cable
8 405301010201503 Cable-Yellow-Green
9 511505005500113 Flat Head Corss Screw
10 511505002500111 Screw
11 511505004000113 Screw
12 541105010100211 Flat Washer
13 531105000400111 Nut
14 531205000500111 Nylon Nut
15 543105010060111 Washer
16 541105010100111 Washer
17 531204000500111 Hexagonal nut
18 511504001000113 Screw
19 511504001500111 Truss head cross screw
20 406222005231502 Choke
21 4000000387 Filter
22 592400000000013 Fixer
23 205234620812701 Core
(18) S000000335 computer set (w. overlay)
(21)1	4000000663 Cable-5P
2 59240000000000 Power Cord Buckle
3 592200000000002 Wire clipper
(20) ST200101007 Safety key
1 204TB2100190B01 Conducting Foil
(22) 80TA21250601B05 Roller Group
1 207117060006002 Front Roller Set
2 207217050006001 Rear Roller Set
3 512207906400115 Hexagonal socket screw
4 541108014150114 Washer
(23) 2000 002831 Running belt
(24) 2000 001462 Side rail
(25) STB3 2002501003 Motor cover set
1 311TB3200031003 "MOTOR COVER - LEFT "
2 311TB3200021003 MOTOR COVER - RIGHT
3 311TB3200011003 MOTOR COVER - MIDDLE
4 521204112700114 Screw
5 512506401300114 Screw
(26) 1 3000000539 End Cap-Left
2 3000000540 End Cap-Right
3 521204112700114 Screw
4 591210150050011 Adhesive tape
(27) STB3 2002701003 Side Cover Set
1 311TB3200111003 Side Cover-Left
2 311TB3200101003 Side Cover-Right
3 511504001000114 Screw
(28) 1 3000000373 Bottle holder-Left
2 3000000374 Bottle holder-Right
3 521204115900114 Screw
(31) ### AC Power Cord - EU type
(31) ### AC Power Cord - UK type
(32) 2000 000952 Drive belt

8.3 Vue éclatée

Les apparêls d'entrainment de cardiostrong® sont soumis à un contrôle de qualité rigoureux. Si, malgré les soins apportés, votre apparéil de fitness ne fonctionnait pas de manière irréprochable, nous le regrettons vivement et nous vous invitons à prendre contact avec notre service clientèle. Notre ligne d'assistance technique se tient volontiers à votre disposition par téléphone.

Descriptions de défauts

Votre apparéil d'entrainment a été concu pour vous garantir en permanence un entrainment de haut niveau. Toutefois, en cas de problème, veuilles d'abord dire le mode d'emploi. Si vous ne parvenez pas à résoudre vous-même le problème, adressez-vous à votre contractant ou à notre ligne d'assistance gratuite. Pour pouvoir résoudre vos problèmes dans les autreslds, veuilles décrire le défaut le plus précisément possible.

Outre la garantie legale, nous accordons une garantie sur tous les apparciels de fitness achetés chez nous dans la mesure des dispositions suivantes.

Cela n'affecte en aucune façon vos droits légaux.

Bénécicaire de la garantie

Le bénéficiaire de la garantie est le premier acheteur ou toute personne ayant reçu en cadeau un produit neuf acheté d'un premier acheteur.

Délays de garantie

Les délais de garantie, valables à compter de la remise de l'appareil d'entraînement, sont les suivants.

Modèle Utilisation	Ion Garantie totale Cadre Moteur
TR30-3 Utilisation	n à domicile 24 mois 30 ans 10 ans

Frais de remise en état

L'indemnisation garantie se fait selon notre choix par réparation, par échange des pieces endommagées ou par échange de l'intégrality de l'appareil. Les pieces de rechange à monter soimème lors de l'assemblage de l'appareil doivent être remplacées par le bénéficiaire de la garantie lui-même et ne sont pas prévues dans la remise en état. Àpres expiration de la période de garantie pour les frais de remise en état, une garantie sur les pieces est accordée mais elle n'inclut pas les frais de réparation, de montage et d'expédition.

Les périodes d'utilisation sont définies comme suit :

• Utilisation à domicile : exclusivement usage privé à domicile jusqu'à 3 heures par jour
• Usage semi-professionnel : jusqu'à 6 heures par jour (par ex. centres de rééducation, hôtels, clubs, salle de fitness en entreprise)
• Usage professionnel : plus de 6 heures par jour (par ex. en salle de gym)

Service Garantie

Durant la période de garantie, les apparciels presentant des dysfonctionnement dus à des defaults du matériel utilisé ou des defaults de fabrication seront, à notre appréciation, réparés ou replacés. Les pieces ou apparciels échangés deviennent notre propriété. Les prestations de la garantie n'entrainment ni une prolongation ni un renouvellement du-delai de garantie.

Conditions de garantie

Pour pouvoir faire usage de la garantie, il convient de procesder comme suit :

Prenez contact par courriel ou par téléphone avec le service clientèle. Si le produit sous garantie doit être envoyé pour réparation, les frais encourus sont à la charge du vendeur. Àpres expiration de la garantie, les frais de transport et d'assurance sont à la charge de l'acheteur. Si le défaut entre dans le cadre de notre prestation de garantie, un apparéil réparé ou un apparéil neuf vous sera envoyé.

Les droits à la garantie sont exclus dans le cas de dommages causés par :

• une utilisation incorrecte ou non conforme
• les influences environnementales (humidité, chaleur, poussière etc.)
• le non-respect des consignes de sécurité applicables à l'appareil
• le non-respect des consignes figurant dans le mode d'emploi
  +desviolences(par ex.chocs,coups,chutes)
• des interventions effectuees par un service après-vente autre que ceux agreés
• des tentatives de réparation effectuees par l'acheteur

Justificatif d'achat et numero de série

Assurez-vous d'être en mesure deprésenter la facture correspondante en cas de recours à la garantie. Afin de pouvoir identifier clairément la version de votre modèle et pour notre contrôle de qualité, nous devons connaître, pour toute intervention S.A.V, le numéro de série de votre apparéil. Notez si possible le numéro de série ainsi que votre número client avant d'appeler notre ligne d'assistance. Cela facilititera le traitement de votre demande.

Si vous avez des difficultés à tracer le numéro de série de votre apparéil d'entrainment, demandez de l'aide auprès de nos collaborateurs du service après-vente.

Service hors garantie

En cas de défectuosié de votre apparéil d'entrainement après expiration de la garantie ou si le défaut n'entre pas dans le cadre de la prestation de garantie (par ex. dommages dus à une usure normale), nous nous tenons à votre disposition pour vous proposer une offre personalisée. Veuillez vous adresser à notre service clientèle afin de tracer une solution rapide et économique à votre problème. Dans ce cas, les frais d'envoi seront à votre charge.

Communication

Un entretien avec nos spécialistes suffit dans de nombreux cas à remédier à vos problèmes. Nous savons combien il est important pour vous que les problèmes soient résolusrapidement et simplement afin que vous puissiez profiter des joies de l'entrainment sans subir de longues périodes d'interruption. Il est également dans notre intérêt de追寻 une solution rapide et non budacratique à votre demande. Gardez donc à portée de main votre numéro client ainsi que le numéro de série de l'appareil défectueux.

DEDKFR

TECHNIQUE TECHNIQUE & SERVICE TECHNIQUE & SERVICE

[phone]

[phone]

[e-mail]

Lu-ve 08h00-18h00

Sa 09h00-18h00

SERVICE

0800 20 20 277

(gra

it)

[e-mail]

Lu-ve 08h00-21:00

Sa 09h00 - 21:00

Dim

10h00-18h00

80901650

[phone]

[e-mail]

Lu-ve 08h00-18h00

Sa 09h00 - 18h00

PL

TECHNIQUE & SERVICE TECHNIQUE & SERVICE

223074321

[phone]

[e-mail]

Lu-ve 08h00-18h00

Sa

09h00 - 18h00

[phone]

[phone]

Voutrouvrez sur cette page web une liste détaillée de tous les magasins du Groupe Sport-Tiedje en

France et à l'étranger, avec leur adresse et leurs horaires d'ouverture.

BOUTIQUE EN LIGNE ET RÉSEaux SOCIAUX

Avec 80 succursales, Fitshop est le plus grand marché spécialised d'appareils de fitness à domicile en Europe et compte parmi les sociétés de vente en ligne les plus renommées dans le domaine de l'équipment de fitness. Plus de 25 boutiques en ligne sont disponibles pour les particuliers dans la langue de leur pays. Des magasins vous accueillent également pour composer l'appareil de votre choix. La société fournit également les salles de gym, hotels, clubs de sports, entreprises et cabinets de kinésithérapie en-appareils d'endurance et de musculation concus pour un usage professionnel.

Fitshop offre une large gamme d'appareils de fitness de fabricants renommés, ainsi que ses propres produits et des prestations de service complètes (service de montage et conseils de professionnels avant et après l'achat de votre apparêils). L'entreprise emploie à cet effet de nombreux spécialistes scientifiques du sport, entraineurs de fitness et athètes de compétition.

N'hésitez pas à nous rendre visite sur les réseaux sociaux ou sur notre blog!

Notes

Notes
