RMO-S594-DW - Unité de stockage de données SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de disque magnéto-optique externe
Marque	Sony
Modèle	RMO-S594-DW
Capacité maximale par disque	2,6 Go (1024 octets/secteur) ou 2,3 Go (512 octets/secteur)
Interface	SCSI-2 (Small Computer System Interface-2)
Vitesse de rotation	3600 tr/min
Temps de recherche moyen	25 ms
Taux de transfert continu	2,03 - 4,06 Mo/s (1024 octets/secteur) ; 1,78 - 3,56 Mo/s (512 octets/secteur)
Mémoire tampon (cache)	4 Mo
Taux d'erreur	10^-12 (avec correction d'erreur ECC)
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	0,60 - 0,35 A max
Dimensions (L x H x P)	211 x 70 x 293 mm
Poids	5,1 kg
Formats de disques compatibles	Disques magnéto-optiques 5,25 pouces Sony aux normes ISO (650 Mo à 2,6 Go)
Fonctions principales	Écriture/lecture/effacement réinscriptible, détection automatique du type de disque, écriture directe (vitesse 1,5 à 2 fois supérieure aux générations précédentes)
Entretien du boîtier	Nettoyer avec un chiffon doux et sec ou légèrement humecté d'eau savonneuse. Ne pas utiliser de solvant.
Nettoyage des disques	Utiliser le kit de nettoyage Sony MOA-D51 (vendu séparément) au moins tous les trois mois.
Sécurité	Utiliser le cordon d'alimentation approuvé. Ne pas obstruer les ouïes de ventilation. Protection contre l'écriture par curseur sur la cartouche.
Accessoires fournis	Cordon d'alimentation secteur, outil d'éjection de secours, mode d'emploi
Options	Disques MO Sony (DOM, EDM, CWO), câble SCSI MOA-C08, kit de nettoyage MOA-D51
Réparabilité	Éjection manuelle via outil de secours. Composants standard (câbles SCSI, disques). En cas de problème, contacter le revendeur.

FOIRE AUX QUESTIONS - RMO-S594-DW SONY

Comment connecter le lecteur RMO-S594-DW à un ordinateur ?

Utilisez un câble SCSI (par exemple le Sony MOA-C08, vendu séparément) pour relier le lecteur à l'ordinateur central. Assurez-vous que tous les appareils sont éteints avant de connecter les câbles. Si le lecteur est le dernier de la chaîne SCSI, réglez le commutateur de terminaison (sélecteur F) sur '1' au dos de l'appareil.

Quels types de disques sont compatibles avec ce lecteur ?

Le RMO-S594-DW accepte les disques magnéto-optiques Sony de 5,25 pouces, notamment les séries DOM (réinscriptible direct), EDM (réinscriptible) et CWO (écriture unique). Les capacités vont de 650 Mo à 2,6 Go selon le format et le type de secteur (512 ou 1024 octets).

Comment éjecter manuellement une cartouche si le bouton EJECT ne fonctionne pas ?

Mettez le lecteur hors tension. Insérez l'outil d'éjection de secours fourni (ou un trombone déplié) droit dans le trou d'éjection de secours à l'avant pour déclencher le mécanisme d'éjection manuelle. Attention, le bout de l'outil est pointu : manipulez-le avec précaution.

Comment régler l'adresse SCSI du lecteur ?

L'adresse SCSI (ID) se règle sur le panneau arrière à l'aide des touches '+' et '-' du sélecteur SCSI ID. La valeur par défaut est '0'. Assurez-vous que l'ordinateur est éteint avant de modifier l'adresse et qu'aucun autre périphérique n'utilise la même ID.

Que faire si le témoin BUSY clignote en orange toutes les 2 secondes ?

Ce clignotement indique une surchauffe interne. Améliorez la ventilation autour du lecteur, par exemple en dégageant les ouïes d'aération. Si le problème persiste, mettez le lecteur hors tension et contactez votre revendeur.

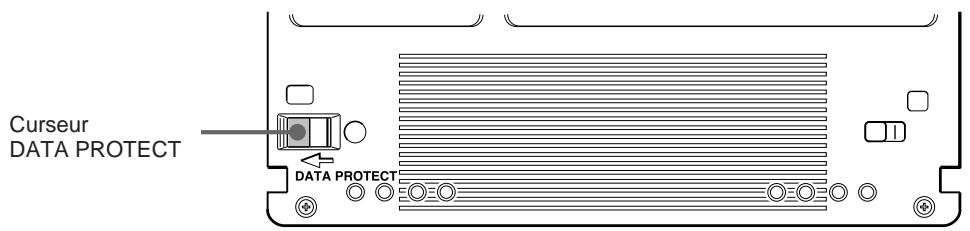

Comment activer la protection contre l'écriture sur un disque ?

Faites glisser le curseur rouge DATA PROTECT situé sur la cartouche vers la gauche (position de verrouillage). En lecture seule, l'écriture et l'effacement sont impossibles. Pour désactiver, ramenez le curseur à sa position initiale.

Quelles sont les précautions à prendre pour le nettoyage du lecteur et des disques ?

Pour le boîtier, utilisez un chiffon doux et sec ou légèrement humide (eau savonneuse). Évitez l'alcool et la benzine. Pour les disques, employez exclusivement le kit de nettoyage Sony MOA-D51 (vendu séparément) au moins tous les trois mois pour éviter les erreurs de lecture/écriture.

Comment installer le lecteur correctement ?

Placez le lecteur horizontalement (tolérance ±5°), dans un endroit à l'abri de l'humidité, des hautes températures, de la poussière et des vibrations. Assurez une bonne ventilation en ne bloquant pas les ouïes. Utilisez une prise secteur 100-240 V AC avec le cordon d'alimentation fourni.

Que faire en cas de perte de données ou de panne ?

Le fabricant ne garantit pas la sécurité des données ; effectuez toujours des sauvegardes régulières. En cas de dysfonctionnement, mettez le lecteur hors tension, débranchez-le et contactez votre revendeur. N'essayez pas de démonter l'appareil vous-même.

Comment optimiser la vitesse de transfert des données ?

Utilisez des disques compatibles avec un format de secteur de 1024 octets pour un débit maximal (jusqu'à 4,06 Mo/s). Activez la mémoire cache d'écriture via le sélecteur de fonction C sur '1' (attention, ne coupez pas l'alimentation avant que l'écriture cache soit terminée). Assurez-vous que la terminaison SCSI est correctement configurée.

MODE D'EMPLOI RMO-S594-DW SONY

Temps de recherche (moyen)

25 ms (typique)

Utiliser le cordon d'alimentation approuvé par l'organisation de contrôle appropriée pour les pays auxquels le produit est destiné.

Chapitre 1 introduction

Aperçu 22

Caractéristiques 22

Disques compatibles 23

Configuration du système 23

Localisation et fonction des pièces.... 24

Panneau avant 24

Panneau arrêt 25

Chapitre 2 démarrage

Liste de contrôle des composants et accessoires 26

Connexion du lecteur 27

Réglage de l'adresse SCSI 28

Réglage des fonctions du lecteur 28

Chapitre 3 fonctionnement du lecteur

Insertion d'une cartouche disque 30

Éjection d'une cartouche disque 31

Chapitre 4 précautions

Sécurité 32

Prévention des dommages 32

Autres points à prendre en compte 33

Protection des données 34

Entretien 34

Nettoyage des disques 34

Appendice

Spécifications 35

Lecteur 35

Accessoires en option 36

Comment utiliser ce guide

Ce guide couvre l'emploi et le fonctionnement du lecteur de disque magneto-optique RMO-S594-DW/S591-DW (appelé par la suite le "lecteur"). Ne pas essayer d'utiliser ce lecteur sans avoir préalablement lu attentivement ce guide. La lecture terminée, le garder à proximité pour toute référence ultérieure.

Ce guide se divise comme suit :

Chapitre 1 introduction

Ce chapitre contient un aperçu général du lecteur RMO-S594-DW/S591-DW, portant sur ses caractéristiques, la configuration du système, ainsi que la localisation et la fonction des pièces.

Chapitre 2 démarrage

Ce chapitre explique comment raccorder ce lecteur à l'ordinateur central et aux autres périphériques SCSI. Il explique également le réglage de l'adresse SCSI et des fonctions du lecteur. Voir ce chapitre pour l'implantation du lecteur.

Chapitre 3 fonctionnement du lecteur

Ce chapitre indique comment mettre le lecteur sous tension, et insérer et ejecter une cartouche disque. Se reporter à ce chapitre quand on est pret à commencer à utiliser le lecteur.

Chapitre 4 précautions

Ce chapitre contient les précautions concernant l'utilisation et le fonctionnement du lecteur et des cartouches disques magnétroptiques. Il couvre également le nettoyage des disques. Se reporter à ce chapitre avant d'utiliser le lecteur.

Appendice

L'appendice donne les spécifications principales du lecteur.

Remarques:

• Le fabricant décline toute responsabilité pour les pertes subies suite au mauvais fonctionnement ou à l'utilisation de ce produit.
• Le fabricant ne garantit pas la sécurité des données enregistrées en utilisant ce produit. Pour éviter toute perte accidentelle de données, une copie de sauvegarde gratuite est fortement recommandée.
• La reproduction du contenu de ce mode d'emploi, en totalité ou en partie, est interdite.

Caracteristiques

Le lecteur de disque magneto-optique RMO-S594-DW/S591-DW possède les caractéristiques suivantes:

• La technologie magneto-optique permet l'écriture et l'effacement répétés de données sur le disque.
• Le lecteur de disque détecte automatiquement le type de disque en cours d'insertion, permettant ainsi d'employer indifféremment des disques de 650 Mo (594 Mo), 1,3 Go (1,2 Go) et 2,6 Go (2,3 Go).
• Les disques MO à écriture directe peuvent être utilisés. Le rendement de cette unité de disque est de 1,5 à 2 fois plus rapide que celui de l'unité de disque MO ultérieurs.
• 2,6 Go (1.024 octets/secteur) ou 2,3 Go (512 octets/secteur) maximum de données peuvent être écrites sur les deux côtés d'un disque magnéto-optique de 5,25 pouces, ce qui équivaut à environ 1600–1800 fois la capacité d'une disquette conventionnelle de 3,5 pouces (2HD).
• Toute disquette conforme au format international CCS (servo continu/composite) ou CCW (écriture unique continu/composite) peut être utilisée dans cette unité de disquette.
• Ce lecteur de disque utilise SCSI-2 (Small Computer System Interface-2).
• Le moteur à broche grande vitesse 3.600 min-1 (3.600 tr/min.) permet la transmission des données à une vitesse de 2,03 - 4,06 Mo/s (1.024 octets/secteur) ou 1,78 - 3,56 Mo/s (512 octets/secteur).
• Le lecteur optique profilé et léger offre un temps de recherche moyen de 25 ms.
• L'emploi d'un système de correction d'erreur hautement fiable (ECC) maintient les erreurs à un taux faible de 10^-12.
• Un environnement de fonctionnement optimal est fourni par l'utilisation d'une large mémoire intermédiaire de 4 Mo(S594-DW)/1Mo(S591-DW) et d'un algorithme de contrôle de mémoire-cache optimal. (La mémoire-cache d'écriture peut être activée ou désactivée. Pour plus d'informations, voir le réglage des fonctions de l'unité de disquette en page 28).

Disques compatibles

Le RMO-S594-DW/S591-DW peut utiliser les disques magnéto-optiques de 5,25 pouces Sony suivants.

Standard	Format du secteur	Type*	Capacité	Equivalent Sony
ISO/IEC CD 14517	1024 octets/secteur	R/W(DW)	Environ 2.6 Go	DOM-2600B
ISO/IEC CD 14517	512 octets/secteur	R/W(DW)	Environ 2.3 Go	DOM-2300B
ISO/IEC CD 14517	1024 octets/secteur	R/W	Environ 2.6 Go	EDM-2600B
ISO/IEC CD 14517	512 octets/secteur	R/W	Environ 2.3 Go	EDM-2300B
ISO/IEC 13549	1024 octets/secteur	R/W	Environ 1.3 Go	EDM-1300B
ISO/IEC 13549	512 octets/secteur	R/W	Environ 1.2 Go	EDM-1200B
ISO/IEC 10089	1024 octets/secteur	R	Environ 650 Mo	EDM-650B
ISO/IEC 10089	512 octets/secteur	R	Environ 600 Mo	EDM-600B
ISO/IEC CD 14517	1024 octets/secteur	WO	Environ 2.6 Go	CWO-2600B
ISO/IEC CD 14517	512 octets/secteur	WO	Environ 2.3 Go	CWO-2300B
ISO/IEC 13549	1024 octets/secteur	WO	Environ 1.3 Go	CWO-1300B
ISO/IEC 13549	512 octets/secteur	WO	Environ 1.2 Go	CWO-1200B
ISO/IEC 11560	1024 octets/secteur	R	Environ 650 Mo	CWO-650B
ISO/IEC 11560	512 octets/secteur	R	Environ 600 Mo	CWO-600B

• R/W (DW) : Réécriture possible (MO à superposition directe), R/W : Écriture multiple (MO), WO : Écriture uniquement, R : Lecture uniquement

Configuration du système

Le lecteur doit être utilisé avec un ordinateur central équipée d'un SCSI.

Sept périhériques maximum peuvent être reliés en chaîne sur le bus SCSI et contrôlés avec des instructions SCSI-2.

Fig. 1-1: Exemple de configuration de système

Panneau avant

Fig. 1-2: Vue avant

1 Interrupteur d'alimentation (POWER)

Appuyer sur la touche pour mettre sous/hors tension. L'appareil est sous tension quand la touche est enfoncée, et hors tension quand elle est sortie.

2 Témoin d'alimentation (POWER)

Le témoin vert s'allume à la mise sous tension.

Témoin d'occupation (BUSY)

Lorsque le disque est inséré et le lecteur est prêt pour l'opération de lecture/écriture, le témoin BUSY devient vert. Le témoin orange s'allume quand le lecteur accède au disque ou à l'écriture de données. Ce témoin clignotera à 2 secondes d'intervalle environ en cas de surchauffe, indépendamment de l'accès ou non à un disque.

4 Logement d'insertion de disque

Insérer la cartouche disque dans ce logement. Voir la section "Insertion d'une cartouche disque" à la page 30 pour de plus amples informations.

Trou d'éjection de secours

Si la cartouche disque ne peut être ejectée en utilisant la touche 6EJECT, mettre l'appareil hors tension et inserer l'outil d'éjection de secours dans la fente pour déclencher le mécanisme d'éjection de secours. Se reporter à la section "Que faire si la cartouche disque ne s'éjecte pas" en page 31 pour plus de détails.

Touche d'éjection (EJECT)

Appuyer sur cette touche pour éjecter la cartouche disque du lecteur.

La touche d'éjection est inhibée avec les sélecteurs de fonction ou un réglage logiciel interdisant l'éjection.

Lorsque la mémoire-cache d'écriture est activée, la disquette est éjectée après un moment (jusqu'à 45 secondes) car les données de la mémoire-cache doivent d'abord être écrites sur la disquette.

Panneau arrêté

Fig. 1-3: Vue arrêté

1 Sélecteurs de fonction

Les utiliser pour régler les fonctions du lecteur selon l'ordinateur central et le logiciel utilisés. Voir la section "Réglage des fonctions du lecteur" à la page 28 pour de plus amples informations.

2 Sélecteur d'adresse SCSI (SCSI ID)

L'utiliser pour poser l'adresse SCSI. Appuyer sur la touche - pour réduire le numéro ID, ou sur la touche + pour l'augmenter. Voir la section "Réglage de l'adresse SCSI" à la page 28 pour les détails.

3 Connecteurs SCSI

Brancher les câbles SCSI (vendus séparément) reliant l'ordinateur central et les autres périphériques dans ces connecteurs.

Remarque:

Si le lecteur est le dernier appareil de la chaîne SCSI, régler le sélecteur de fonctions F sur "1" pour activer la terminaison interne. Dans le cas contraire, vérifier que la terminaison est désactivée (le sélecteur F est réglé sur "0").

4 Manche à air

L'air pour refroidir le lecteur de disque passe dans cette manche. Faire très attention à ne pas bloquer sa surface et entraver la circulation.

Borne de terre de cadre (F. GND)

Connecter les bornes de mise à la terre des autres appareils à la borne de terre de cadre du lecteur.

6 Connecteur d'alimentation secteur (AC IN)

Brancher le cordon d'alimentation secteur fourni dans ce connecteur.

Avant l'implantation du lecteur de disque magneto-optique RMO-S594-DW/S591-DW, vérifier que tous les composants et accessoires requis sont disponibles. Puis, connecter le lecteur à l'ordinateur central et aux autres périphériques.

SCSI utilisés. Après la vérification des connexions, régler les fonctions du lecteur et son adresse SCSI ID à l'aide des sélecteurs de fonction.

Liste de contrôle des composants et accessoires

Ouvrir le carton et vérifier que tous les composants et accessoires indiqués ci-dessous s'y trouvent. Contacter immédiatement son revendeur si l'un d'entre eux manque ou est abîmé.

• Lecteur de disque magnéto-optique RMO-S594-DW/S591-DW Cordon d'alimentation secteur
• Outil d’éjection de secours Mode d’emploi
• Guide d'utilisation de sécurité (Précautions de sécurité)

Lecture de disque magnéto-optique RMO-S594-DW/S591-DW

Outil d'éjection de secours

Cordon d'alimentation secteur Fig. 2-1: Items dans le carton

Connexion du lecteur

Sept péripériques SCSI maximum peuvent être reliés à un ordinateur central via son bus SCSI.

Utiliser l'un des câbles SCSI Sony suivants (vendus séparément) pour raccorder le lecteur.

• MOA-C08 (80 cm, pas entier ⇔ pas entier)

Remarques:

• Couper le lecteur et tous les autres appareils de la chaîne SCSI avant de connecter le lecteur.
• Si le lecteur est le dernier appareil de la chaîne SCSI, régler le sélecteur de fonction F du panneau arrière à “1” pour activer la terminaison interne. Si ce n'est pas le cas, vérifier que la terminaison est désactivée (sélecteur de fonction F réglé à “0”).
• La longueur totale des câbles SCSI connectés à une chaîne SCSI ne doit pas dépasser 6 mètres (19 pieds 8^1/4 pouces).

Réglage de l'adresse SCSI

Régler l'adresse SCSI du lecteur.

Le réglage usine par défaut de l'adresse SCSI est "0". Si nécessaire, ce numéro ID peut être modifié au sélecteur SCSI ID du panneau arrêté. Ne pas oublier de mettre l'ordinateur hors tension avant d'effectuer toute modification.

La pression de la touche "+" augmente le numéro ID, et celle de la touche "-" le diminue.

Remarques:

• Le lecteur ne fonctionnera correctement que si l'adresse SCSI a été réglée correctement.
• Vérifier que l'adresse SCSI sélectionnée n'a pas été affectée à un autre appareil SCSI.

Fig. 2-3: Sélecteur SCSI ID

Réglage des fonctions du lecteur

Sélectionner les fonctions du lecteur aux sélecteurs de fonction (A-H) du panneau arrière, selon l'ordinateur central et le logiciel utilisés. Bien mettre l'appareil hors tension avant d'effectuer ces réglages.

Fig. 2-4: Sélecteurs de fonction

L'unité de disquette est équipée d'une mémoire-cache d'écriture. Lorsque la mémoire-cache d'écriture est activée, ne jamais mettre l'unité de disquette hors tension avant de s'assurer que toutes les données ont été écrites de la mémoire-cache sur la disquette. Toutes les données seront perdues si l'unité est mise hors tension avant l'écriture de la mémoire-cache sur la disquette. S'assurer d'éjecter la disquette avant de mettre l'unité de disquette hors tension. En éjectant la disquette, les données sont écrites de la mémoire-cache sur la disquette.

Remarque:

Même si le lecteur envoie régulièrement les données au disque, les données risquent d'être perdues en cas de coupure de courant.

Tableau 2-1: Réglages des sélecteurs de fonction

Sélecteur de fonction	Fonction
A	Contrôle de parité	Contrôle de parité SCSI invalide.	Contrôle de parité SCSI valide.
B	Type de périphérique	Type de périphérique 00H (Périphérique à accès direct)	Type de périphérique 07H (Périphérique à mémoire optique)
C	Contrôle de mémoire-cache d'écriture	Mémoire-cache désactivée.	Mémoire-cache activée.
D	Contrôle SCSI rapide	SCSI rapide compatible	SCSI non rapide compatible
E	Vérificationforcée.	Toutes les opérations d'écriture sont vérifiées. (avec un passé de vérification)	Toutes les opérations d'écriture sont des opérations normales. (sans passé de vérification)
F	Terminaison	Terminaison interne activée.	Terminaison interne désactivée.
G	Entrainement automatique	L'insertion d'un disque ne provoque pas la rotation du moteur à broche.	L'insertion d'un disque provoque la rotation du moteur à broche.
H	Ejection manuelle	La cartouche de disque ne peut pas s'éjecter en appuyant sur la touche EJECT.	La cartouche de disque peut s'éjecter en appuyant sur la touche EJECT.

Réglages usine

Insertion d'une cartouche disque

Utiliser les disques magnétro-optiques de Sony 5,25 pouces suivants sur le lecteur RMO-S594-DW/S591-DW.

DOM-2600B (1.024 octets/secteur, 2,6 Go) DOM-2300B (512 octets/secteur, 2,3 Go) EDM-2600B (1.024 octets/secteur, 2,6 Go) EDM-2300B (512 octets/secteur, 2,3 Go) EDM-1300B (1.024 octets/secteur, 1,3 Go) EDM-1200B (512 octets/secteur, 1,2 Go) CWO-2600B (1.024 octets/secteur, 2,6 Go) CWO-2300B (512 octets/secteur, 2,3 Go) CWO-1300B (1.024 octets/secteur, 1,3 Go) CWO-1200B (512 octets/secteur, 1,2 Go)

Appuyer sur l'interrupteur POWER située sur le côté gauche du panneau avant. Cela met le lecteur sous tension et provoque l'illumination du Power.

Fig. 3-1: Mise sous tension du lecteur

2 Démarrer l'ordinaire central. Voir le mode d'emploi fourni avec l'ordinaire central pour la procédure de démarrage.

3 Insérer une cartouche disque, la face à utiliser dirigée vers le haut.

Fig. 3-2 : Insertion d'une cartouche disque

4 Accéder ou écrire des données sur le disque à l'aide d'instructions logicielles à l'ordinateur central. Le temps BUSY s'allume durant l'accès au disque.

Que faire quand le lecteur s'arrête de fonctionner

Quand la température du lecteur dépasse le niveau préréglé, le témoin BUSY se met à clignoter à 2 secondes d'intervalle environ, indépendamment de l'accès à un disque ou non, et le lecteur s'arrête de fonctionner. Dans ce cas, il faut améliorer la ventilation de la zone de réglage.

Débrancher le lecteur s'il refuse toujours de fonctionner, et contacter son revendeur.

Ejection d'une cartouche disque

Ejecter la cartouche disque par instructions logicielles ou en appuyant sur la touche EJECT.

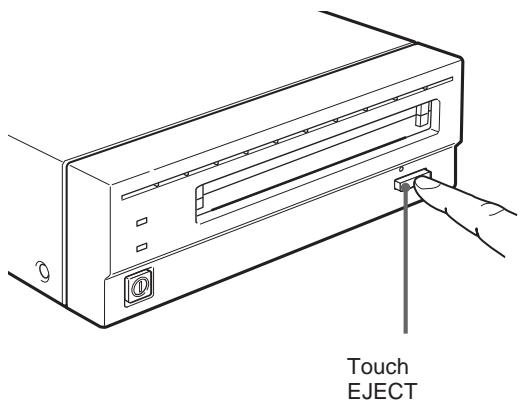

Fig. 3-3: Ejection de la cartouche disque avec la touche EJECT

Remarque

Ne pas essayer d'éjecter une cartouche disque quand le témoin BUSY est orange (sauf quand il clignote à 2 secondes d'intervalle environ pour cause de surchauffe). L'éjection du disque pendant son accès peut provoquer des erreurs d'écriture ou une perte de données.

La disquette est, aussi, éjectée après un moment (jusqu'à 45 secondes) lorsque la mémoire-cache d'écriture est activée, car les données de la mémoire-cache doivent d'abord être écrites sur la disquette.

Que faire si la cartouche disque ne s'éjecte pas

Dans les conditions suivantes, la cartouche disque peut ne pas être projetée en avant, même si l'on appuie sur la touche EJECT ou si l'on utilise des instructions logicielles:

• La fonction d'éjection a été invalidée par un sélecteur de fonction ou une instruction logicielle. L'ordinateur central ne fonctionne pas correctement.
• Le lecteur a été coupé (par une panne d'électricité, etc.),
• Le lecteur lui-même a un problème.

Procéder comme suit quand la cartouche disque ne peut pas être éjectée en appuyant sur la touche EJECT ou en utilisant des instructions logicielles.

1 Mettre le lecteur hors tension s'il est encore sous tension. 2 Insérer l'outil d'éjection de secours (ou un trombone) droit dans la fente d'éjection d'urgence pour déclencher le mécanisme d'éjection manuelle.

Fig. 3-4: Insertion de l'outil d'éjection de secours

Ceci devrait provoquer l'éjection de la cartouche disque.

Le bout de l'outil d'éjection de secours est pointu. Faire très attention pour éviter toute blessure en manipulant l'outil.

Alimentation

S'assurer d'utiliser du CA 100 - 240 V. - Ne pas brancher cet appareil sur la même sortie secteur qu'un autre appareil gros consommateur de courant, un copieur ou un destructeur de documents par exemple.

Cordon d'alimentation secteur

• Prendre garde de ne pas placer ni laisser tomber d'objets lourds sur le cordon d'alimentation, ou de l'endommager de quelque manière que ce soit.
• Pour débrancher le cordon de la prise secteur, bien le saisir par la fiche elle-même. Tirer sur le cordon risque d'endommager le câblage interne.
• Débrancher l'appareil s'il doit rester inutilisé durant une période prolongée.

Manipulation de l'outil de déjection de secours

Le bout de l'outil d'éjection de secours est pointu. Faire très attention pour éviter toute blessure en manipulant l'outil. N'utiliser l'outil que pour l'éjection des disques.

Ne pas soumettre le lecteur à des chocs ou à la vibration

Le lecteur risque d'être endommagé s'il tombe ou s'il est soumis à de forts impacts.

Position d'installation

Le lecteur est conçu pour être utilisé horizontalement. Ne pas l'installer de biais.

Exigences concernant l'emplacement

Tenir compte des points suivants lors de la sélection de l'emplacement d'installation ou de stockage du lecteur.

Eviter les conditions suivantes :

Forte humidité - Hautes températures - En plein soleil - Poussière - Forte vibration - Fluctuations de température importantes

Ventilation

Prendre les précautions nécessaires pour éviter la surchauffe des mécanismes internes du lecteur. Veiller à ne pas obstruer ni bloquer les trous d'aération, ni placer l'appareil dans un endroit mal aéré. Le lecteur de disque peut s'arrêter de fonctionner si la température interne devient trop élevée.

Condensation

Eviter de soumettre le lecteur à des températures extrêmes. Ainsi, s'il est brusquement déplacé d'un endroit froid à un endroit chaud, de l'humidité peut se condenser à l'intérieur à cause de la soudaine augmentation de la température ambiante. Si un brusque changement de température ne peut pas être évité, attendre une heure au moins avant d'utiliser le lecteur.

L'insertion d'une cartouche disque dans le mécanisme alors qu'il y a de l'humidité risque d'endommager à la fois le disque et le lecteur. Retirer immédiatement la cartouche disque si l'on suspecte un problème de condensation.

L'humidité devrait s'évaporer rapidement si le lecteur est laissé sous tension sans insertion de disque.

Déplacement du lecteur

Ne pas oublier déstéreroler la cartouche disque. quand le lecteur n'est pas utilisé. Ne jamais déplacer ou transporter l'appareil avec une cassette disque à l'intérieur. En fonctionnement, le disque tourne à grande vitesse. Le déplacement du lecteur à ce moment-là risque de déranger le disque en rotation et de l'endommager. Toujours retirer la cartouche disque avant de déplacer le lecteur.

En cas de problème

En cas de problème, couper l'alimentation, débrancher le lecteur, et contacter son revendeur.

Parasites

Le signal de hautes fréquences produit par le lecteur peut provoquer des interférences ou de l'électricité statique sur d'autres appareils électriques, tels que poste radio, téléviseur et tuner audio. Dans ce cas, éloigner un peu plus le lecteur de l'appareil affecté.

Entretien

Nettoyer le coffret avec un chiffon doux et sec, ou un chiffon doux légèrement humecté de solution détergente douce. Ne pas utiliser de solvant, tel que l'alcool ou la benzine; il pourrait abîmer la finition.

• Ne pas laisser tomber la cartouche disque ni la soumettre à des chocs ou vibrations violents.
• Ne pas démonter la cartouche disque. C'est un composant de précision, qui a été minutieusement réglé à l'usine avant son expédition.
• Ne pas ouvrir le volet de la cartouche disque à la main ni toucher le disque à l'intérieur. Le volet est conçu pour s'ouvrir automatiquement à l'insertion de la cartouche dans le lecteur.
• Ne pas utiliser la cartouche dans des conditions ambiantes de forte humidité ou d'importantes fluctuations de température. L'humidité due à la condensation peut donc restreindre la lecture ou l'écriture des données impossible.
• Éviter d'insérer et d'éjecter la cartouche disque plus souvent que nécessaire.
• Toujours éjecter etsterolir la cartouche disque du lecteur apressonutilisation.

Rangement des cartouches disques

Ranger les cartouches disques dans leur boîte. - Ne pas les laisser en plein soleil ou sous une chaleur excessive, sur le tableau de bord ou dans la boîte à gants d'une voiture par exemple. Ne pas ranger les cartouches disques dans les conditions suivantes:

• Poussière excessive et débris
• En plein soleil
• Près d'une source de chaleur - Forte humidité

Protection des données

Les cartouches disques magneto-optiques sont équipées d'un curseur DATA PROTECT (ergot rouge) pour éviter tout effacement accidentel des données du disque ou écriture par inadvertance de données non souhaitées. Glisser ce curseur vers la gauche comme le montre l'illustration ci-dessous pour valider la fonction de protection.

contrôler l'écriture. Il sera toujours possible de lire les données du disque, mais l'écriture ou l'effacement du disque seront impossibles. Ramener le curseur à sa position d'origine pour invalider la protection contre l'écriture. S'habituer à laisser la protection contre l'écriture validée quand on ne prévoit pas d'écrire sur le disque.

Fig. 4-1: Position de protection contre l'écriture

Nettoyage des disques

La poussière et les taches peuvent s'accumuler sur les disques magnétioptiques quand ils sont employés durant de longues périodes. Utiliser un dispositif de nettoyage de disque en option pour éviter les erreurs de lecture/écriture en résultat. Il est recommandé de nettoyer les disques MO au moins une fois tous les trois mois pour leur conserver leurs bonnes performances et prolonger leur longévité.

Accessoires de nettoyage de disque

Utiliser le kit de nettoyage de disque ou le dispositif de nettoyage de disque Sony (vendus séparément) suivants:

Kit de nettoyage de disque MOA-D51

Ne pas utiliser d'autre dispositif de nettoyage de disque, cela pourrait provoquer des erreurs d'écriture/lecture des données dues aux différences de caractéristiques de la surface des disques. Voir le mode d'emploi fourni avec chaque accessoire de nettoyage pour les instructions sur le nettoyage.

Attention:

Dans le lecteur de disque, des mesures préventives sont prises pour le protéger de la poussière. Il est nécessaire de nettoyer la lentille optique du lecteur. L'utilisation d'une cassette de nettoyage de lentille risque d'endommager le lecteur de disque.

Performances

Capacité

Par disque

2,6 Go (ZCAV 1024 octets/secteur) 2,3 Go (ZCAV 512 octets/secteur) 1,3 Go (ZCAV 1024 octets/secteur) 1.2 Go (ZCAV 512 octets/secteur)

Par face

1,3 Go (ZCAV 1024 octets/secteur) 1.15 Go (ZCAV 512 octets/secteur) 652,3 Mo (ZCAV 1024 octets/secteur) 595,6 Mo (ZCAV 512 octets/secteur)

Vitesse de rotation

Temps de recherche (moyenne)

25 ms (typique)

Vitesse de transmission des données d'utilisateur

Vitesse de transmission continue

2,03-4,06 Mo/s

(maximum, 1.024 octets/secteur)

1,78-3,56Mo/s

(maximum, 512 octets/secteur)

Vitesse de transmission de salute

Maximum 5 Mbytes/s (synchrone)

Interface d'ordinateur central

SCSI-2 (Small Computer System Interface-2)

ANSI X3.131-1994

Environnement de fonctionnement

Installation

Horizontale (± 5^)

Temperature

Fonctionnement

5 à 40 °C (41 à 104 °F)

gradient de 10°C / h ou 18^ / h)

Non fonctionnement

-30 à 60 °C (-22 à 140 °F)

Humidité relative

Fonctionnement

10 à 85 % (sans condensation)

Non fonctionnement

10 à 90%

Type Semi-conducteur A1GaInP

Longueur d'onde

685nm ± 10nm

Puissance maximale

30mW

Alimentation et autres

Alimentation

Secteur de 100 - 240V± 10%

50 / 60Hz ± 5%

Consommation

0,60 - 0,35A max.

Dimensions externes maximales

(projections et manche à air exclues)

211 x 70 x293 mm

(8^3 / 8 × 2^7 / 8 × 11^5 / 8 po) (l/h/p)

Poids

5,1kg (11,3 litres)

Accessoires

Cordon d'alimentation secteur (1)

Outil d'éjection de secours (1)

Mode d'emploi (1)

Conception et spécifications sont sujettes à modification sans préavis.

Accessoires en option

Disques MO à superposition directe

DOM-2600B (1.024 octets/secteur, 2,6 Go)

DOM-2300B (512 octets/secteur, 2,3 Go)

Disques magnétioptiques

EDM-2600B (1.024 octets/secteur, 2,6 Go)

EDM-2300B (512 octets/secteur, 2,3 Go)

EDM-1300B (1.024 octetssecteur, 1,3 Go)

EDM-1200B (512 octets/secteur, 1,2 Go)

Disquettes d'écriture unique continue composite

CWO-2600B (1.024 octets/secteur, 2,6 Go)

CWO-2300B (512 octets/secteur, 2,3 Go)

CWO-1300B (1.024 octets/secteur, 1,3 Go)

CWO-1200B (512 octets/secteur, 1,2 Go)

Cables SCSI

MOA-C08 (80 cm, pas entier ⇔ pas entier)

MOA-D51 Kit de nettoyage de disque
