Produkttyp	Externes magneto-optisches Laufwerk
Marke	Sony
Modell	RMO-S594-DW
Maximale Kapazität pro Datenträger	2,6 GB (1024 Byte/Sektor) oder 2,3 GB (512 Byte/Sektor)
Schnittstelle	SCSI-2 (Small Computer System Interface-2)
Drehzahl	3600 U/min
Mittlere Suchzeit	25 ms
Kontinuierliche Übertragungsrate	2,03 - 4,06 MB/s (1024 Byte/Sektor); 1,78 - 3,56 MB/s (512 Byte/Sektor)
Pufferspeicher (Cache)	4 MB
Fehlerrate	10^-12 (mit ECC-Fehlerkorrektur)
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	0,60 - 0,35 A max.
Abmessungen (B x H x T)	211 x 70 x 293 mm
Gewicht	5,1 kg
Kompatible Datenträgerformate	5,25-Zoll Sony magneto-optische Disks nach ISO-Norm (650 MB bis 2,6 GB)
Hauptfunktionen	Wiederbeschreibbares Schreiben/Lesen/Löschen, automatische Disktyperkennung, direktes Schreiben (1,5- bis 2-fach schneller als Vorgängergenerationen)
Gehäusepflege	Mit einem weichen, trockenen oder leicht mit Seifenwasser angefeuchteten Tuch reinigen. Keine Lösungsmittel verwenden.
Reinigung der Datenträger	Mindestens alle drei Monate das Sony-Reinigungsset MOA-D51 (separat erhältlich) verwenden.
Sicherheit	Zugelassenes Netzkabel verwenden. Lüftungsschlitze nicht blockieren. Schreibschutz durch Schieber an der Cartridge.
Mitgeliefertes Zubehör	Netzkabel, Notauswurfwerkzeug, Bedienungsanleitung
Optionen	Sony-MO-Disks (DOM, EDM, CWO), SCSI-Kabel MOA-C08, Reinigungsset MOA-D51
Reparierbarkeit	Manueller Auswurf mittels Notauswurfwerkzeug. Standardkomponenten (SCSI-Kabel, Datenträger). Bei Problemen Händler kontaktieren.

Häufig gestellte Fragen - RMO-S594-DW SONY

Wie verbinde ich das Laufwerk RMO-S594-DW mit einem Computer?

Verwenden Sie ein SCSI-Kabel (z. B. das Sony MOA-C08, separat erhältlich), um das Laufwerk mit dem Host-Computer zu verbinden. Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie die Kabel anschließen. Wenn das Laufwerk das letzte in der SCSI-Kette ist, stellen Sie den Abschlussschalter (Selector F) auf der Rückseite auf '1'.

Welche Datenträger sind mit diesem Laufwerk kompatibel?

Das RMO-S594-DW akzeptiert Sony 5,25-Zoll magneto-optische Disks, einschließlich der Serien DOM (direkt wiederbeschreibbar), EDM (wiederbeschreibbar) und CWO (einmal beschreibbar). Die Kapazitäten reichen von 650 MB bis 2,6 GB, je nach Format und Sektortyp (512 oder 1024 Byte).

Wie werfe ich eine Cartridge manuell aus, wenn die EJECT-Taste nicht funktioniert?

Schalten Sie das Laufwerk aus. Stecken Sie das mitgelieferte Notauswurfwerkzeug (oder eine aufgebogene Büroklammer) gerade in das Notauswurfloch an der Vorderseite, um den manuellen Auswurfmechanismus auszulösen. Achtung, das Werkzeug hat eine spitze Spitze: Gehen Sie vorsichtig damit um.

Wie stelle ich die SCSI-Adresse des Laufwerks ein?

Die SCSI-Adresse (ID) wird auf der Rückseite mit den Tasten '+' und '-' des SCSI-ID-Wählschalters eingestellt. Der Standardwert ist '0'. Stellen Sie sicher, dass der Computer ausgeschaltet ist, bevor Sie die Adresse ändern, und dass kein anderes Gerät dieselbe ID verwendet.

Was tun, wenn die BUSY-LED alle 2 Sekunden orange blinkt?

Dieses Blinken zeigt eine interne Überhitzung an. Verbessern Sie die Belüftung um das Laufwerk, indem Sie z. B. die Lüftungsschlitze freimachen. Wenn das Problem bestehen bleibt, schalten Sie das Laufwerk aus und kontaktieren Sie Ihren Händler.

Wie aktiviere ich den Schreibschutz auf einem Datenträger?

Schieben Sie den roten DATA PROTECT-Schieber auf der Cartridge nach links (Verriegelungsposition). Im schreibgeschützten Zustand sind Schreiben und Löschen nicht möglich. Zum Deaktivieren schieben Sie den Schieber zurück in seine ursprüngliche Position.

Welche Vorsichtsmaßnahmen sind bei der Reinigung des Laufwerks und der Datenträger zu beachten?

Für das Gehäuse verwenden Sie ein weiches, trockenes oder leicht angefeuchtetes Tuch (Seifenwasser). Vermeiden Sie Alkohol und Benzin. Für die Datenträger verwenden Sie ausschließlich das Sony-Reinigungsset MOA-D51 (separat erhältlich) mindestens alle drei Monate, um Lese-/Schreibfehler zu vermeiden.

Wie installiere ich das Laufwerk korrekt?

Platzieren Sie das Laufwerk horizontal (Toleranz ±5°) an einem Ort, der frei von Feuchtigkeit, hohen Temperaturen, Staub und Vibrationen ist. Sorgen Sie für ausreichende Belüftung, indem Sie die Lüftungsschlitze nicht blockieren. Verwenden Sie eine 100-240 V AC Steckdose mit dem mitgelieferten Netzkabel.

Was tun bei Datenverlust oder einem Ausfall?

Der Hersteller garantiert nicht die Sicherheit der Daten; führen Sie immer regelmäßige Backups durch. Bei Fehlfunktionen schalten Sie das Laufwerk aus, ziehen Sie den Netzstecker und kontaktieren Sie Ihren Händler. Versuchen Sie nicht, das Gerät selbst zu zerlegen.

Wie optimiere ich die Datenübertragungsgeschwindigkeit?

Verwenden Sie Datenträger, die mit einem Sektorformat von 1024 Byte kompatibel sind, für maximale Geschwindigkeit (bis zu 4,06 MB/s). Aktivieren Sie den Schreibcache über den Funktionswahlschalter C auf '1' (Achtung, schalten Sie die Stromversorgung nicht aus, bevor der Cache-Schreibvorgang abgeschlossen ist). Stellen Sie sicher, dass der SCSI-Abschluss korrekt konfiguriert ist.

BEDIENUNGSANLEITUNG RMO-S594-DW SONY

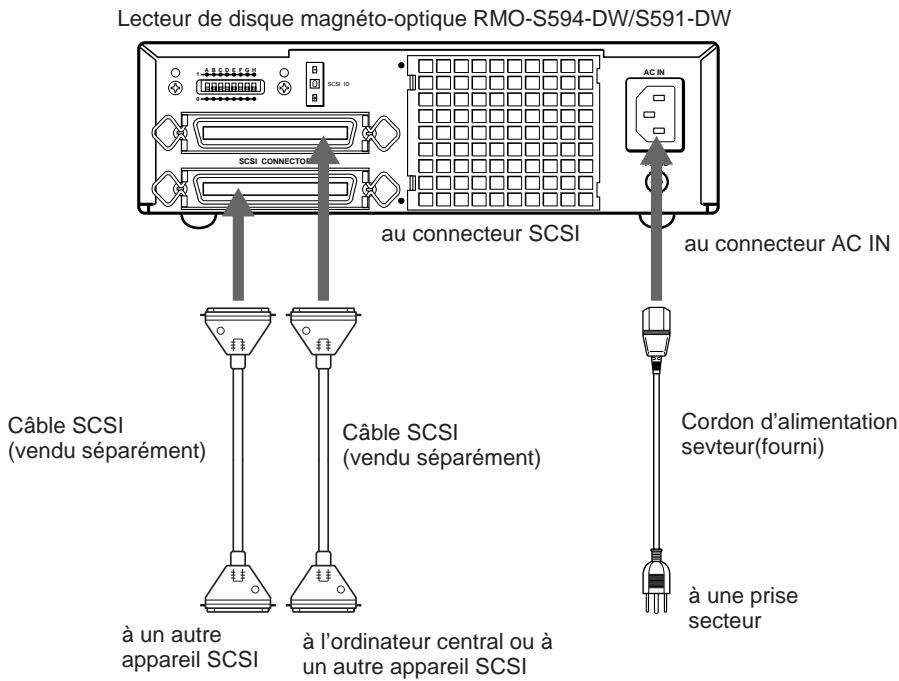

Fig. 2-2: Connexion du RMO-S594-DW/S591-DW

3.600 min-1 (3.600 tr/min.)

Sicherheitsbestimmungen

VORSICHT

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden,arf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden,arf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

GEFAHR

Bei geöffnetem Laufwerk und beschädigter oder deaktivierter Verriegelung tritt ein unsichtbarer Laserstrahl aus. Direkter Kontakt mit dem Laserstrahl ist unbedingt zu vermeiden.

Bei dieser MO-Disk-Einheit handelt es sich um ein Laser-Produkt der Klasse 1. Ein entsprechender Aufkleber mit der Beschriftung CLASS 1 LASER PRODUCT befindet sich an der Geräteunterseite.

Zur Trennung vom Netz ist der Netzstecker aus der Steckdose zuziehen, welche sich in der Höhe des Gerätes befinden muß und leicht zugänglich sein soll.

Dieser Aufkleber befindet sich an der unt Unterseite des Gehäuses.

DANGER LASER RADIATION WHEN OPEN. AVOID DIRECT EXPOSURE TO BEAM.

DANGER RADIATIONS DU LASER EN CAS D'OUVERTURE. EVITER TOUTE EXPOSITION DIRECTE AU FAISCEAU.

VORSICHL LASERSTRAHUNG, WENN ABDECKUNG, GE6FFNET. NICH DMT STRAHL AUSSETZEN.

4-630-960-01

These Ausrüstung erfüllt die Europäischen EMC-Bestimmungen für die Verwendung in folgender/ folgenden Umgebung(en):

• Wohngegenden
  Gewerbegebiete
  Leichtindustriebiete

(Diese Ausrüstung erfüllt die Bestimmungen der Norm EN55022, Klasse B.)

HINWEIS

Benutzen Sie das Netzkabel, das von der zuständigen Testorganisation des Landes zugelassen ist, in dem diesen Gerät benutzt wird.

Inhalt

Kapitel 1 Einführung

Uberblick 40

Merkmale 40

Ko mpatible Disks 41

Systemkonfiguration 41

Lage und Funktion der Teile 42

Frontplatte 42

Rückwand 43

Kapitel 2 Betriebsvorbereitungen

Überprüfen des Verpackungsinhalts .... 44

Anschlieben der Disk-Einheit 45

Einstellen der SCSI-ID 46

Einstellen der Funktionen der Disk-Einheit 46

Kapitel 3 Bedienung

Einlagen einer MO-Disk 48

Auswerfen einer MO-Disk 49

Kapitel 4 Zur besonderen Beachtung

Für die Disk-Einheit 50

Zur Betriebssicherheit. 50

Zur Vermeidung von Schaden 50

Weitere wichtige Punkte 51

Für die MO-Disks 51

Datenschutz 52

Reinigung 52

Reinigen von MO-Disks 52

Anhang

Technische Daten 53

Disk-Einheit 53

Sonderzubehör 54

Verwendung desses Handbuchs

Dieses Handbuch beschreiben den Betrieb und die Bedienung der MO-Disk-Einheit RMO-S594-DW/S591-DW (nachfolgend Disk-Einheit genannt). Lesen Sie die Anleitungenitte sorgfaltig durch, bevor Sie die Disk-Einheit das erste Mal in Betrieb nehmen. Bewahren Sie theseus Handbuchitte griffbereit auf, um später jederzeit bestimmte Kapitel nachschlagen zu konnen.

Dieses Handbuch setzen sich aus den folgenden Abschnitten zusammen:

Kapitel 1 Einführung

Dieses Kapitel gibt einen Überblick über die Disk-Einheit, schneidet kurz die verschiedene Merkmale und möglichen Systemkonfigurationen an und erklärte die Funktionselemente.

Kapitel 2 Betriebsvorbereitungen

Dieses Kapitel beschreiben die Anschlüsse der Disk-Einheit an den Host-Rechner und andere SCSI-Ausrüstungen. Fernerhin werden die Einstellung der SCSI-ID und die verschiedene Funktionen der Disk-Einheit erklär. Lesen Sie thesek Kapitel, bevor Sie die Disk-Einheit in ein bestehendes System integrieren.

Kapitel 3 Bedienung

Dieses Kapitel beschreibt die Bedienungsverfahren für das Ein- und Ausschalten der Disk-Einheit sowie das Einlagen und Auswerfen von MO-Disks. Lesen Sie diese Kapitel, bevor Sie die angeschlossene Disk-Einheit das ersten Mal in Betriebephmen.

Kapitel 4 Zur besonderen Beachtung

Dieses Kapitel beschreiben Punkte, die für den Betrieb und die Bedienung der Disk-Einheit sowie für den korrekten Umgang mit MO-Disks zu beachten sind.

Auch die Reinigung der Disks wird behandelt. Lesen Sie diesen Kapitel, bevor Sie die Disk-Einheit in Betrieb nehmen.

Anhang

Im Anhang findsie technischen Daten der Disk-Einheit.

Zur Beachtung

• Der Hersteller übernimmt keine Haftung für Verluste, die auf die Benutzung these Produkte oder auf Funktionstörungen darüberzuführen sind.
• Der Hersteller garantiert nicht die Sicherheit der mit diesen Produkt gespeicherten Daten. Um einem eventuellen Verlust von Daten vorzubeugen, ist es sehr ratsam,*häufig Sicherheitskopien von wichtigen Daten anzufertigen.
• Kein Teil dieser Anleitung darauf in irgendeiner Form reproduziert werden.

Uberblick

Merkmale

Die MO-Disk-Einheit RMO-S594-DW/S591-DW bietet die folgenden Merkmale:

• Magnetooptische Technologie erhögt whilenderholtes Schreiben und Lesen von Daten.
  Die Disk-Einheit erkennt automatisch, welcher Disk-Typ eingeschoben ist, wodurch Disks mit 650 MByte (594 MByte), 1,3 GByte (1,2 GByte) und 2,6 GByte (2,3 GByte) uneingeschränkt benutzt werden können.
• Es können Direct-Overwrite MO-Disks benutzt werden. Diese Disk-Einheit schreiben die Daten im Vergleich zum früheren MO-Disk-Einheit 1,5 bis 2 Mal Schneller.
• Bis zu 2,6 GByte (1024 Bytes/Sektor) oder 2,3 GByte (512 Bytes/Sektor) an Daten halten sich auf einer 5,25-Zoll-MO-Disk (beidseitig beschreiben) speichern. Das entspricht etwa einer Kapazität von 1600-1800 herkömmlichen 3,5-Zoll-Disketten (2HD).
• Alle Disks, die dem international anerkannten CCS-(Continuous/Composite Servo) oder CCW-Format (Continuous Composite WriteOnce) entsprechen, können von dieser Disk-Einheit benutzt werden.

Die Disk-Einheit benutzt SCSI-2 (Small Computer System Interface-2).
- Ein Schneller Spindelmotor mit einer Drehzahl von 3600 min-1 ermöglich Datentransfersgeschwindigkeiten von 2,03 bis 4,6 MByte/s (1024 Byte/Sektor) bzw. 1,78 bis 3,56 MByte/s (512 Byte/Sektor).
Die besonderss kompakt und leicht konzipierte Optik erhöglich eine schnelle, durchschnittliche Zugriffszeit von 25 ms.
- Ein hochzuverlüssiges Fehlerkorrektursystem gewährleistet Fehlerraten von 10^-12 .
- Durch einen großen, 4 MB(S594-DW)/1MB(S591-DW) umfassenden Puffer und einen optimierten Cache-Steuergutsalgorithmus wird eine optimale Betriebsumgebung erzielt. (Der Schreib-Cache kann aktiviert oder deaktiviert werden. Einzelheiten unter "Einstellen der Funktionen der Disk-Einheit" auf Seite 46.)

Ko mpatible Disks

Die Disk-Einheit arbeitet mit den folgenden 5,25-Zoll-MO-Disks von Sony:

Standard	Sektorenformat	Typ*	Kapazität	Sony gleichwertig
ISO/IEC CD 14517	1024 Bytes/Sektor	R/W(DW)	Etwa 2.6 GByte	DOM-2600B
ISO/IEC CD 14517	512 Bytes/Sektor	R/W(DW)	Etwa 2.3 GByte	DOM-2300B
ISO/IEC CD 14517	1024 Bytes/Sektor	R/W	Etwa 2.6 GByte	EDM-2600B
ISO/IEC CD 14517	512 Bytes/Sektor	R/W	Etwa 2.3 GByte	EDM-2300B
ISO/IEC 13549	1024 Bytes/Sektor	R/W	Etwa 1.3 GByte	EDM-1300B
ISO/IEC 13549	512 Bytes/Sektor	R/W	Etwa 1.2 GByte	EDM-1200B
ISO/IEC 10089	1024 Bytes/Sektor	R	Etwa 650 MByte	EDM-650B
ISO/IEC 10089	512 Bytes/Sektor	R	Etwa 600 MByte	EDM-600B
ISO/IEC CD 14517	1024 Bytes/Sektor	WO	Etwa 2.6 GByte	CWO-2600B
ISO/IEC CD 14517	512 Bytes/Sektor	WO	Etwa 2.3 GByte	CWO-2300B
ISO/IEC 13549	1024 Bytes/Sektor	WO	Etwa 1.3 GByte	CWO-1300B
ISO/IEC 13549	512 Bytes/Sektor	WO	Etwa 1.2 GByte	CWO-1200B
ISO/IEC 11560	1024 Bytes/Sektor	R	Etwa 650 MByte	CWO-650B
ISO/IEC 11560	512 Bytes/Sektor	R	Etwa 600 MByte	CWO-600B

*R/W (DW): Wiederbeschreibenbar (Direct-Overwrite MO), R/W: wiederbeschreibenbar (MO), WO: einzel beschreibenbar, R: nur lesbar

Systemkonfiguration

Schlieben Sie die Disk-Einheit an einen Host-Rechner mit SCSI-Interface an.

Bis zu sieben Peripheriegeräte konnen durch Anschluß an den SCSI-Bus miteinander verkettet und anschließend über SCSI-2 Kommando gesteuert werden.

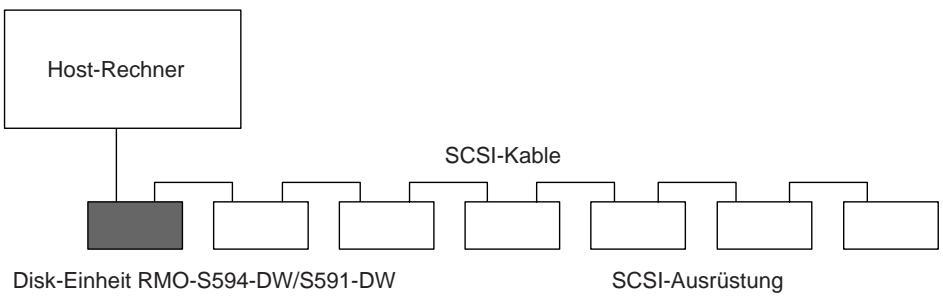

Abb. 1-1: Beispiel einer Systemkonfiguration

Lage und Funktion der Teile

Frontplatte

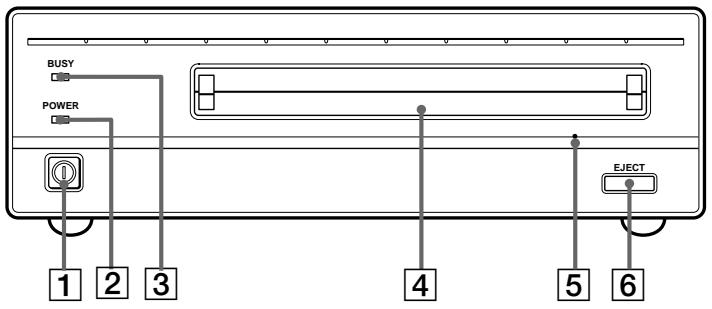

Abb. 1-2: Frontansicht

1 POWER-Schalter

Zum Ein- und Ausschalten der Disk-Einheit. In eingedrückter Schalterstellung ist die Stromversorgung zur Disk-Einheit eingeschaltet; in ausgerückter Stellung ausgeschaltet.

2 POWER-Indikator

Dieser grüne Indikator leuchtet bei eingeschalteter Stromversorgung.

3 BUSY-Indikator

Nachdem die Disk eingeschoben und die Disk-Einheit zum Lesen/Screiben bereit ist, beginnt der BUSy-Indikator grun zu leuchten.
Dieser orangefarbene Indikator leuchtet, wenn immer Daten von der eingelegten MO-Disk gelesen bzw. auf diese geschrieben werden. Ein Blinken theses Indikators in 2-Sekunden-Intervallen warnt vor einer Überhitzung der Disk-Einheit, und während umgeachtet, ob eine Disk eingeschoben ist oder nicht.

4Einschubschlitz

Schieben Sie hier eine MO-Disk ein. Weitere Einzelheiten entnehmen Sieitte dem Abschnitt "Einlagen einer MO-Disk" auf Seite 48.

5 Not-Auswerf-Öffnung

Läbt sich die Disk-Kassette mit der EJECT-Taste 6 nicht auswerfen, schalten Sie das Gerät aus und schiben den mitgelieferten Not-Auswerf-Stift in diese Öffnung, um den Notauswurfmechanismus auszulösen. Einzelheiten dazu entnehmer Sieitte dem Abschnitt "Wenn kein normales Auswerfen der MO-Disk möglich ist" auf Seite 49.

6 EJECT-Taste

Drücken Sie diese Taste, um eine eingelegte MO-Disk auszuwerfen.
Die Funktion dieser Taste laßt sich wunschgemäß über Funktionsschalter oder Software außer Kraft setzen.
Ist der Schreib-Cache aktiviert, kann es einzelige Momente nauern (bis zu 45 Sekunden), bis die Disk ausgeworfen wird, weil die Daten im Cache zuerst auf die Disk geschrieben werden müssen.

Rückwand

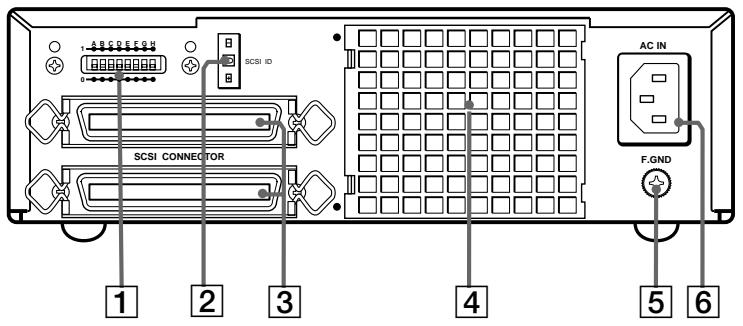

Abb. 1-3: Rückansicht

1 Funktionsschalter

Stellen Sie mit diesen Schaltern die Funktionen der Disk-Einheit auf den Host-Rechner und die jeweils verwendete Software ein. Nahere Einzelheiten entnehmen Sieitte dem Abschnitt "Einstellen der Funktionen der Disk-Einheit" auf Seite 46

2 SCSI ID-Schalter

Stellen Sie mit thisem Schalter die SCSI-ID ein. Zum Erhöhen der SCSI-ID-Nummer die Plusseite (+) drücken, zum Verringern der SCSI-ID-Nummer die Minusseite (-) drücken. Nahere Einzelheiten entnehmer Sieitte dem Abschnitt "Einstellen der SCSI-ID" auf Seite 46.

3 SCSI-Schnittstellen

Schlieben Sie hier SCSI-Kabel (nicht im Lieferumfang der Disk-Einheit) an, um die Verbindung mit dem Host-Rechner und anderen SCSI-Ausrüstungen herzustellen.

Zur Beachtung

Ist die Disk-Einheit die letzte Ausrüstung in der SCSI-Kette, stellen Sie den Funktionsschalter F auf "1", um den internen Abschluss (Terminator) einzuschalten. Ist sie nicht die letzte Ausrüstung, muß der Abschluss ausgeschelt sein (Schalter F auf "0" stellen).

4 Belüftungsöffnung

Durch diese Öffnung fließt die Luft zum Kühlen der Disk-Einheit, weshalb Sie darauf auf achten sollen, die Öffnung nicht zu blockieren oder den Luftstrom zu behindern.

5 Masseklemme (F.GND)

Erden Sie die Massekabel anderer Ausrüstungen am Gehäuse der Disk-Einheit.

6 Netzeingang (AC IN)

Schlieben Sie hier das mitgelieferte Netzkabel an.

Kapitel 2 Betriebsvorbereitungen

Bevor Sie mit dem Anschluß der MO-Disk-Einheit RMO-S594-DW/S591-DW beginnen, vergewissern Sie sichitte davon, daß sümmtliche erforderlichen Komponenten und Zubehörteile bereitliegen. Schließen Sie dann die Disk-Einheit an den Host-Rechner bzw. andere SCSI-

Ausrüstungen innerhalb Ihres Systems an. Vergewissern Sie sich von der Korrektheit aller Anschlüsse und stellen Sie danach die Funktionen und die SCSI-ID der Disk-Einheit über und die Funktionsschalter den SCSI ID-Schalter ein.

Überprüfen des Verpackungsinhalts

Überprüfen Sie nach dem Auspacken als ersten den Inhalt anhand der Liste weiter unter. Wenn Komponenten fehlen oder beschädigt sind, benachrichtigen Sieitteibe sofort ihren Fachhändler.

• RMO-S594-DW/S591-DW MO-Disk-Disk-Einheit
• Netzkabel
• Not-Ausewrf-Stift
  Bedienungsanleitung
• Anleitung zur sicheren Benutzung (Sicherheitsmaßnahmen)

MO-Disk-Einheit
RMO-S594-DW/S591-DW

Not-Auswerf-Stift

Netzkable

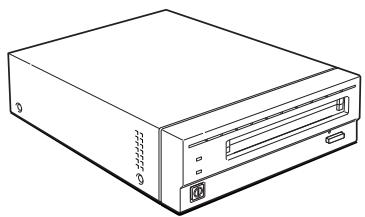

Abb. 2-1: Verpackungsinhalt

Anschließlich der Disk-Einheit

Sie können bis zu sieben SCSI-Ausrüstungen über den SCSI-Bus an einen einzigen Host-Rechner anschließen.

Verwenden Sie zum Anschluß der Disk-Einheit das folgende Sony-SCSI-Kabel (Sonderzubehör):

• MOA-C08 (80 cm, volle Steckergröbe ⇌ volle Steckergröbe)

Zur Beachtung

• Schalten Sie vor dem Anschluß die Stromversorgung der Disk-Einheit und aller anderen Ausrüstungen in der SCSI-Verkettung aus.
• Wenn die Disk-Einheit die letzte Ausrüstung in der SCSI-Verkettung des Systems ist, stellen Sie den Funktionsschalter F an der Rückwand auf "1", um die Disk-Einheit intern abzuschreiben. Wenn sie nicht die letzte Ausrüstung im System ist, muß der Funktionsschalter F auf "0" stehen.
• Die Gesamtlänge aller SCSI-Kabel in der SCSI-Verkettung darauf nicht überschreiben.

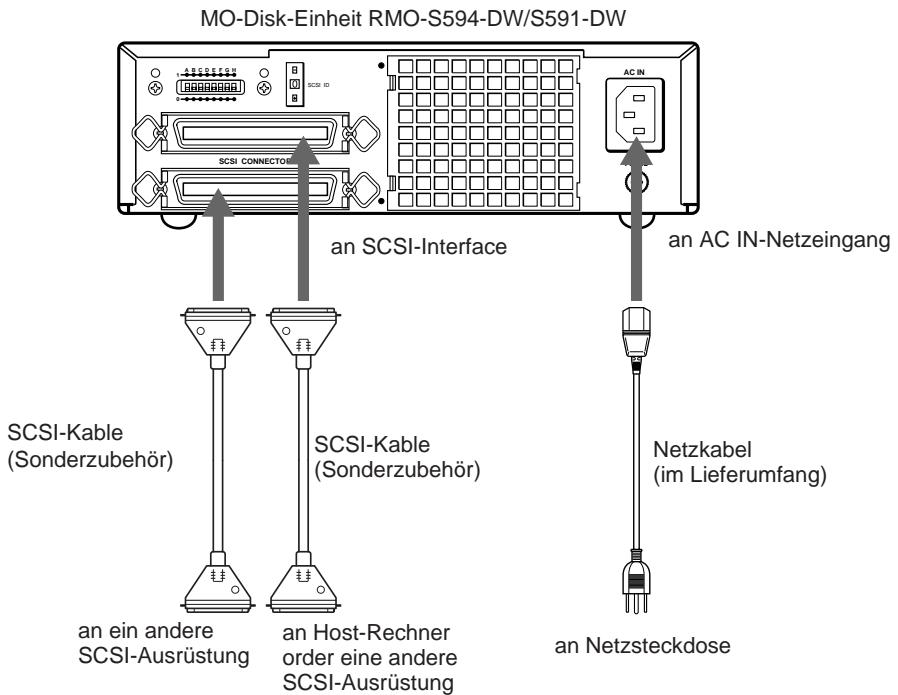

Abb. 2-2: Anschlieben der Disk-Einheit

Einstellen der SCSI-ID

Die SCSI-ID der Disk-Einheit ist herstellerseitig auf "0"eingestellt. These ID-Nummer kann je nach Systemanforderungen wunschgemäß geändert werden. Schalten Sie die Stromversorgung der Disk-Einheit aus, bevor Sie eine Einstellung/Änderung der SCSI-ID vornehmen. Zum Erhöhen der SCSI-ID-Nummer die Plusseite (+) des SCSI ID-Schalters drücken, zum Verringern der SCSI-ID-Nummer die Minusseite (-) drucken.

Zur Beachtung

• Ein einwandfrei Betrieb der Disk-Einheit ist nur dann möglich, wenn deren SCSI-ID korrekt eingestellt wurde.
• Vergewissern Sie sich davon, daß Sie eine SCSI-ID-Nummer für die Disk-Einheit wahren, die nicht bereits von einer anderen SCSI-Ausrüstung oder vom Host-Rechner belegt ist.

Abb. 2-3: SCSI ID-Schalter

Einstellen der Funktionen der Disk-Einheit

Mit den Funktionsschalten A bis H an der Rückwand setzen sich die Funktionen der Disk-Einheit auf den Host-Rechner und die jeweils verwendete Software einstellen. Schalten Sie die Stromversorgung der Disk-Einheit aus, bevor Sie eine Einstellung/Änderung der Funktionen vornehmen.

Abb. 2-4: Funktionsschalter

These Disk-Einheit ist mit einem Schreib-Cache ausgestattet. Ist der Schreib-Cache aktiviert, müssen Sie sich vor dem Ausschalten der Disk-Einheit unbedingt vergewissern, daß alle Daten im Schreib-Cache auf die Disk geschrieben sind. Wird das Gerät ausgeschaltet bevor alle Daten im Cache-Speicher auf die Disk geschrieben sind, verlieren Sie diese Daten.

Bevor Sie die Disk-Einheit ausschalten, werfen Sie unbedingt die Disk aus. Beim Auswerfen werden die Daten im Cache-Speicher auf die Disk geschrieben.

Hinweis:

Obwohl die Disk-Einheit in Abständen Daten auf die Disk schreiben, kann ein Stromausfall zum Verlust von Daten führen.

Tabelle 2-1: Einstellungen mit den Funktionsschalten

Schalter	Funktion
A	Paritätssprüfung	SCSI-Paritätssprüfung ausgeschaltet	SCSI-Paritätssprüfung eingeschaltet
B	Geräteklasse	Peripheriegerät der Klasse 00H (Gerät mit direktem Zugriff)	Peripheriegerät der Klasse 07H (Optisches Speichergerät)
C	Steuerung des Schreib-Cache	Schreib-Cache ausgeschaltet	Schreib-Cache eingeschaltet
D	Fast-SCSI-Steuierung	Mit Fast-SCSI kompatibel	Mit Fast-SCSI nicht kompatibel
E	Prüflesen erzwingen	Alle Schreibvorgänge werden überprüft (mit einem Prüfdurchlauf).	Alle Schreibvorgänge laufen normal ab (kein Prüfdurchlauf).
F	Abschlusswiderstand	Interner Abschlusswiderstand eingeschaltet.	Interner Abschlusswiderstand ausgeschaltet.
G	Automatischer Motorstart	Spindelmotor lauft bei Einschieben einer Disk nicht an.	Spindelmotor lauft bei Einschieben einer Disk an.
H	Manueller Auswurf	Disk-Kassette kann durch Drücken der EJECT-Taste nicht ausgeworfen werden.	Disk-Kassette kann durch Druppen der EJECT-Taste ausgeworfen werden.

Herstellerseitige Einstellungen

Einlagen einer MO-Disk

Die Disk-Einheit RMO-S594-DW/S591-DW ist für das Arbeit den folgenden 5,25-Zoll-MO-Disk-Modellen von Sony ausgelegt:

DOM-2600B (1024 Byte/Sektor, 2,6 GByte)
DOM-2300B (512 Byte/Sektor, 2,3 GByte)
EDM-2600B (1024 Bytes/Sektor, 2,6 GByte)
EDM-2300B (512 Bytes/Sektor, 2,3 GByte)
EDM-1300B (1024 Bytes/Sektor, 1,3 GByte)
EDM-1200B (512 Bytes/Sektor, 1,2 GByte)
CWO-2600B(1024 Bytes/sektor, 2,6 GByte)
CWO-2300B(512 Bytes/sector, 2,3 GByte)
CWO-1300B(1024 Bytes/sektor, 1.3 GByte)
CWO-1200B(512 Bytes/sector, 1.2 GByte)

1 Drücken Sie den POWER-Schalter. Daraufhin leuchtet der POWER-Indikator zur Anzeige, daß die Disk-Einheit eingeschaltet ist.
