RMO-S591 - Datenspeichereinheit SONY - Kostenlose Bedienungsanleitung

Produkttyp	Magneto-optische Datenspeichereinheit
Marke	SONY
Modell	RMO-S591
Maximale Kapazität	2,6 GB (1024 Bytes/Sektor) pro Disk
Schnittstelle	SCSI-2 (Small Computer System Interface-2)
Drehzahl	3.600 U/min
Mittlere Suchzeit	25 ms (typisch)
Kontinuierliche Transferrate	2,03 - 4,06 MB/s (max, 1024 Bytes/Sektor)
Cache-Speicher	1 MB (Modell S591-DW)
Fehlerkorrektur	ECC (Fehlerrate 10^-12)
Kompatible Disks	Sony 5,25 Zoll magneto-optische Disks (DOM, EDM, CWO)
Stromversorgung	100-240 V AC, 50/60 Hz
Leistungsaufnahme	0,60 - 0,35 A max
Abmessungen (L x H x T)	211 x 70 x 293 mm (ohne Überstände)
Gewicht	5,1 kg
Betriebstemperatur	5 bis 40 °C
Betriebsfeuchtigkeit	10 bis 85 % (nicht kondensierend)
Reinigung	Verwenden Sie das Kit MOA-D51 (separat erhältlich)
Notauswurf	Auswurfwerkzeug im Lieferumfang
Datensicherheit	Schreibschutzschieber DATA PROTECT

Häufig gestellte Fragen - RMO-S591 SONY

Wie lege ich eine Disk-Kartusche ein und werfe sie aus?

Schalten Sie das Laufwerk mit dem POWER-Schalter ein, legen Sie dann die Disk-Kartusche mit der zu verwendenden Seite nach oben ein. Zum Auswerfen drücken Sie die EJECT-Taste oder verwenden Sie einen Softwarebefehl. Erzwingen Sie den Auswurf nicht, wenn die BUSY-Anzeige orange leuchtet.

Was tun, wenn sich die Disk-Kartusche nicht auswerfen lässt?

Schalten Sie das Laufwerk aus, stecken Sie das Notauswurfwerkzeug (oder eine Büroklammer) in das Notauswurfloch, um den manuellen Mechanismus auszulösen. Achtung, das Werkzeug ist spitz.

Wie stelle ich die SCSI-Adresse des Laufwerks ein?

Verwenden Sie den SCSI-ID-Wahlschalter auf der Rückseite: Drücken Sie '+', um die Nummer zu erhöhen, '-' zum Verringern. Die Werkseinstellung ist '0'. Stellen Sie sicher, dass die Adresse nicht bereits von einem anderen Gerät verwendet wird.

Wie aktiviere ich den Schreibcache-Speicher?

Stellen Sie den Funktionswahlschalter C auf '1' (aktiviert) oder '0' (deaktiviert). Standardmäßig ist er aktiviert. Achtung: Schalten Sie das Laufwerk nicht aus, bevor die zwischengespeicherten Daten auf die Disk geschrieben wurden.

Welche Disks sind mit dem RMO-S591 kompatibel?

Das Laufwerk akzeptiert Sony 5,25-Zoll magneto-optische Disks: DOM-2600B (2,6 GB), EDM-2600B (2,6 GB), EDM-1300B (1,3 GB), CWO-2600B (2,6 GB) und andere in der Anleitung aufgeführte Modelle.

Wie reinige ich das Laufwerk und die Disks?

Verwenden Sie alle drei Monate das Sony-Disk-Reinigungsset MOA-D51 (separat erhältlich) zur Reinigung der Disks. Für das Gehäuse wischen Sie mit einem weichen, trockenen oder leicht mit mildem Reinigungsmittel angefeuchteten Tuch. Verwenden Sie keine Lösungsmittel.

Was tun bei Überhitzung des Laufwerks?

Wenn die BUSY-Anzeige alle 2 Sekunden blinkt, ist das Laufwerk überhitzt und schaltet sich ab. Verbessern Sie die Belüftung des Installationsbereichs. Wenn das Problem bestehen bleibt, trennen Sie das Gerät und wenden Sie sich an Ihren Händler.

Wie schütze ich Daten vor Überschreiben oder Löschen?

Verwenden Sie den DATA PROTECT-Schieber (roter Riegel) auf der Kartusche: Schieben Sie ihn nach links, um den Schutz zu aktivieren. Im Schreibschutzmodus ist das Schreiben nicht möglich.

Welches optionales Zubehör ist verfügbar?

Zusätzliche MO-Disks (DOM, EDM, CWO), SCSI-Kabel MOA-C08 (80 cm), Reinigungsset MOA-D51. Siehe Anleitung für vollständige Referenzen.

Wie schließe ich das Laufwerk in einer SCSI-Kette an?

Verwenden Sie ein SCSI-Kabel, um das Laufwerk mit dem Host-Computer zu verbinden. Es können bis zu 7 Geräte angeschlossen werden. Wenn das Laufwerk das letzte in der Kette ist, stellen Sie den Funktionswahlschalter F auf '1', um den internen Abschluss zu aktivieren.

BEDIENUNGSANLEITUNG RMO-S591 SONY

Fig. 2-2: Connexion du RMO-S594-DW/S591-DW

3.600 min-1 (3.600 tr/min.)

Sicherheitsbestimmungen

VORSICHT

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur einem Fachmann.

GEFAHR

Bei geöffnetem Laufwerk und beschädigter oder deaktivierter Verriegelung tritt ein unsichtbarer Laserstrahl aus. Direkter Kontakt mit dem Laserstrahl ist unbedingt zu vermeiden.

Bei dieser MO-Disk-Einheit handelt es sich um ein Laser-Produkt der Klasse 1. Ein entsprechender Aufkleber mit der Beschriftung CLASS 1 LASER PRODUCT befindet sich an der Geräteunterseite.

CLASS 1

LASER PRODUCT

LASER KLASSE 1

PRODUKT

4-627-223-01

Achtung

Zur Trennung vom Netz ist der Netzstecker aus der Steckdose zu ziehen, welche sich in der Nähe des Gerätes befinden muß und leicht zugänglich sein soll.

Dieser Aufkleber befindet sich an der unt Unterseite des Gehäuses.

Diese Ausrüstung erfüllt die Europäischen EMC-Bestimmungen für die Verwendung in folgender/folgenden Umgebung(en):

• Wohngegenden
• Gewerbegebiete
  • Leichtindustriegebiete
  (Diese Ausrüstung erfüllt die Bestimmungen der Norm EN55022, Klasse B.)

HINWEIS

Benutzen Sie das Netzkabel, das von der zuständigen Testorganisation des Landes zugelassen ist, in dem dieses Gerät benutzt wird.

Inhalt

Kapitel 1 Einführung

Überblick 40

Merkmale 40

Kompatible Disks 41

Systemkonfiguration 41

Lage und Funktion der Teile 42

Frontplatte 42

Rückwand 43

Kapitel 2 Betriebsvorbereitungen

Überprüfen des Verpackungsinhalts .... 44

Anschließen der Disk-Einheit 45

Einstellen der SCSI-ID 46

Einstellen der Funktionen der Disk-Einheit 46

Kapitel 3 Bedienung

Einlegen einer MO-Disk 48

Auswerfen einer MO-Disk 49

Kapitel 4 Zur besonderen Beachtung

Für die Disk-Einheit 50

Zur Betriebssicherheit.... 50

Zur Vermeidung von Schäden 50

Weitere wichtige Punkte 51

Für die MO-Disks 51

Datenschutz 52

Reinigung 52

Reinigen von MO-Disks 52

Anhang

Technische Daten 53

Disk-Einheit 53

Sonderzubehör 54

Verwendung dieses Handbuchs

Dieses Handbuch beschreibt den Betrieb und die Bedienung der MO-Disk-Einheit RMO-S594-DW/S591-DW (nachfolgend Disk-Einheit genannt). Lesen Sie die Anleitungen bitte sorgfältig durch, bevor Sie die Disk-Einheit das erste Mal in Betrieb nehmen. Bewahren Sie dieses Handbuch bitte griffbereit auf, um später jederzeit bestimmte Kapitel nachschlagen zu können.

Dieses Handbuch setzt sich aus den folgenden Abschnitten zusammen:

Kapitel 1 Einführung

Dieses Kapitel gibt einen Überblick über die Disk-Einheit, schneidet kurz die verschiedenen Merkmale und möglichen Systemkonfigurationen an und erklärt die Funktionselemente.

Kapitel 2 Betriebsvorbereitungen

Dieses Kapitel beschreibt die Anschlüsse der Disk-Einheit an den Host-Rechner und andere SCSI-Ausrüstungen. Fernerhin werden die Einstellung der SCSI-ID und die verschiedenen Funktionen der Disk-Einheit erklärt. Lesen Sie dieses Kapitel, bevor Sie die Disk-Einheit in ein bestehendes System integrieren.

Kapitel 3 Bedienung

Dieses Kapitel beschreibt die Bedienungsverfahren für das Ein- und Ausschalten der Disk-Einheit sowie das Einlegen und Auswerfen von MO-Disks. Lesen Sie dieses Kapitel, bevor Sie die angeschlossene Disk-Einheit das erste Mal in Betrieb nehmen.

Kapitel 4 Zur besonderen Beachtung

Dieses Kapitel beschreibt Punkte, die für den Betrieb und die Bedienung der Disk-Einheit sowie für den korrekten Umgang mit MO-Disks zu beachten sind.

Auch die Reinigung der Disks wird behandelt. Lesen Sie dieses Kapitel, bevor Sie die Disk-Einheit in Betrieb nehmen.

Anhang

Im Anhang finden Sie die technischen Daten der Disk-Einheit.

Zur Beachtung

• Der Hersteller übernimmt keine Haftung für Verluste, die auf die Benutzung dieses Produkts oder auf Funktionsstörungen zurückzuführen sind.
• Der Hersteller garantiert nicht die Sicherheit der mit diesem Produkt gespeicherten Daten. Um einem eventuellen Verlust von Daten vorzubeugen, ist es sehr ratsam, häufig Sicherheitskopien von wichtigen Daten anzufertigen.
• Kein Teil dieser Anleitung darf in irgendeiner Form reproduziert werden.

Überblick

Merkmale

Die MO-Disk-Einheit RMO-S594-DW/S591-DW bietet die folgenden Merkmale:

• Magnetooptische Technologie ermöglicht wiederholtes Schreiben und Lesen von Daten.
• Die Disk-Einheit erkennt automatisch, welcher Disk-Typ eingeschoben ist, wodurch Disks mit 650 MByte (594 MByte), 1,3 GByte (1,2 GByte) und 2,6 GByte (2,3 GByte) uneingeschränkt benutzt werden können.
• Es können Direct-Overwrite MO-Disks benutzt werden. Diese Disk-Einheit schreibt die Daten im Vergleich zum früheren MO-Disk-Einheit 1,5 bis 2 Mal schneller.
• Bis zu 2,6 GByte (1024 Bytes/Sektor) oder 2,3 GByte (512 Bytes/Sektor) an Daten lassen sich auf einer 5,25-Zoll-MO-Disk (beidseitig beschrieben) speichern. Das entspricht etwa einer Kapazität von 1600–1800 herkömmlichen 3,5-Zoll-Disketten (2HD).
• Alle Disks, die dem international anerkannten CCS- (Continuous/Composite Servo) oder CCW-Format (Continuous Composite Write-Once) entsprechen, können von dieser Disk-Einheit benutzt werden.

• Die Disk-Einheit benutzt SCSI-2 (Small Computer System Interface-2).
- Ein schneller Spindelmotor mit einer Drehzahl von 3600 min-1 ermöglicht Datentransfergeschwindigkeiten von 2,03 bis 4,6 MByte/s (1024 Byte/Sektor) bzw. 1,78 bis 3,56 MByte/s (512 Byte/Sektor).
• Die besonders kompakt und leicht konzipierte Optik ermöglicht eine schnelle, durchschnittliche Zugriffszeit von 25 ms.
- Ein hochzuverlässiges Fehlerkorrektursystem gewährleistet Fehlerraten von 10^-12 .
- Durch einen großen, 4 MB(S594-DW)/1MB(S591-DW) umfassenden Puffer und einen optimierten Cache-Steuerungsalgorithmus wird eine optimale Betriebsumgebung erzielt. (Der Schreib-Cache kann aktiviert oder deaktiviert werden. Einzelheiten unter “Einstellen der Funktionen der Disk-Einheit” auf Seite 46.)

Kompatible Disks

Die Disk-Einheit arbeitet mit den folgenden 5,25-Zoll-MO-Disks von Sony:

Standard	Sektorenformat		Typ*	Kapazität	Sony gleichwertig
ISO/IEC CD 14517	1024	Bytes/Sektor	R/W(DW)	Etwa 2.6 GByte	DOM-2600B
ISO/IEC CD 14517	512	Bytes/Sektor	R/W(DW)	Etwa 2.3 GByte	DOM-2300B
ISO/IEC CD 14517	1024	Bytes/Sektor	R/W	Etwa 2.6 GByte	EDM-2600B
ISO/IEC CD 14517	512	Bytes/Sektor	R/W	Etwa 2.3 GByte	EDM-2300B
ISO/IEC 13549	1024	Bytes/Sektor	R/W	Etwa 1.3 GByte	EDM-1300B
ISO/IEC 13549	512	Bytes/Sektor	R/W	Etwa 1.2 GByte	EDM-1200B
ISO/IEC 10089	1024	Bytes/Sektor	R	Etwa 650 MByte	EDM-650B
ISO/IEC 10089	512	Bytes/Sektor	R	Etwa 600 MByte	EDM-600B
ISO/IEC CD 14517	1024	Bytes/Sektor	WO	Etwa 2.6 GByte	CWO-2600B
ISO/IEC CD 14517	512	Bytes/Sektor	WO	Etwa 2.3 GByte	CWO-2300B
ISO/IEC 13549	1024	Bytes/Sektor	WO	Etwa 1.3 GByte	CWO-1300B
ISO/IEC 13549	512	Bytes/Sektor	WO	Etwa 1.2 GByte	CWO-1200B
ISO/IEC 11560	1024	Bytes/Sektor	R	Etwa 650 MByte	CWO-650B
ISO/IEC 11560	512	Bytes/Sektor	R	Etwa 600 MByte	CWO-600B

*R/W (DW): Wiederbeschreibbar (Direct-Overwrite MO), R/W: wiederbeschreibbar (MO), WO: einmal beschreibbar, R: nur lesbar

Systemkonfiguration

Schließen Sie die Disk-Einheit an einen Host-Rechner mit SCSI-Interface an.

Bis zu sieben Peripheriegeräte können durch Anschluß an den SCSI-Bus miteinander verkettet und anschließend über SCSI-2 Kommandos gesteuert werden.


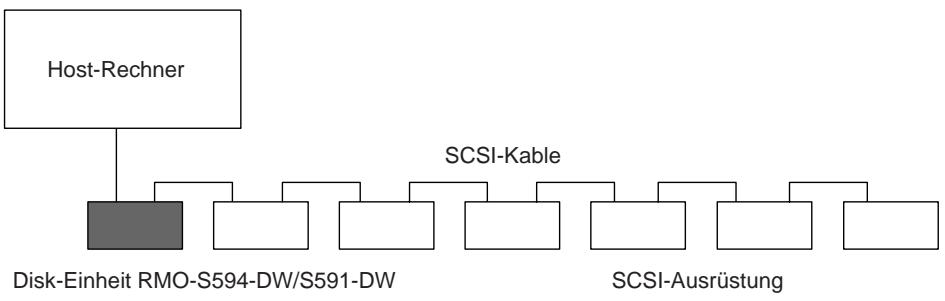

Abb. 1-1: Beispiel einer Systemkonfiguration

Lage und Funktion der Teile

Frontplatte

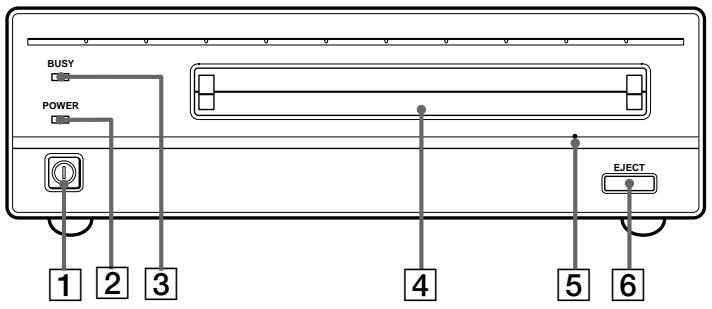

Abb. 1-2: Frontansicht

1 POWER-Schalter

Zum Ein- und Ausschalten der Disk-Einheit. In eingedrückter Schalterstellung ist die Stromversorgung zur Disk-Einheit eingeschaltet; in ausgerückter Stellung ausgeschaltet.

2 POWER-Indikator

Dieser grüne Indikator leuchtet bei eingeschalteter Stromversorgung.

3 BUSY-Indikator

Nachdem die Disk eingeschoben und die Disk-Einheit zum Lesen/Schreiben bereit ist, beginnt der BUSY-Indikator grün zu leuchten.

Dieser orangefarbene Indikator leuchtet, wann immer Daten von der eingelegten MO-Disk gelesen bzw. auf diese geschrieben werden. Ein Blinken dieses Indikators in 2-Sekunden-Intervallen warnt vor einer Überhitzung der Disk-Einheit, und zwar ungeachtet, ob eine Disk eingeschoben ist oder nicht.

4 Einschubschlitz

Schieben Sie hier eine MO-Disk ein. Weitere Einzelheiten entnehmen Sie bitte dem Abschnitt "Einlegen einer MO-Disk" auf Seite 48.

5 Not-Auswerf-Öffnung

Läßt sich die Disk-Kassette mit der EJECT-Taste 6 nicht auswerfen, schalten Sie das Gerät aus und schieben den mitgelieferten Not-Auswerf-Stift in diese Öffnung, um den Notauswurfmechanismus auszulösen.

Einzelheiten dazu entnehmen Sie bitte dem Abschnitt “Wenn kein normales Auswerfen der MO-Disk möglich ist” auf Seite 49.

6 EJECT-Taste

Drücken Sie diese Taste, um eine eingelegte MO-Disk auszuwerfen.

Die Funktion dieser Taste läßt sich wunschgemäß über Funktionsschalter oder Software außer Kraft setzen.

Ist der Schreib-Cache aktiviert, kann es einige Momente dauern (bis zu 45

Sekunden), bis die Disk ausgeworfen wird, weil die Daten im Cache zuerst auf die Disk geschrieben werden müssen.

Rückwand

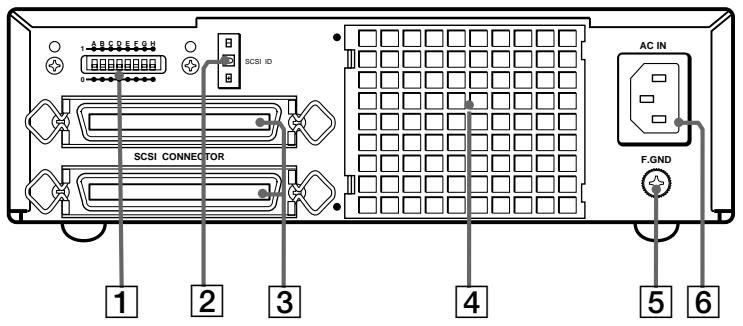

Abb. 1-3: Rückansicht

1 Funktionsschalter

Stellen Sie mit diesen Schaltern die Funktionen der Disk-Einheit auf den Host-Rechner und die jeweils verwendete Software ein. Nähere Einzelheiten entnehmen Sie bitte dem Abschnitt "Einstellen der Funktionen der Disk-Einheit" auf Seite 46

2 SCSI ID-Schalter

Stellen Sie mit diesem Schalter die SCSI-ID ein. Zum Erhöhen der SCSI-ID-Nummer die Plusseite (+) drücken, zum Verringern der SCSI-ID-Nummer die Minusseite (−) drücken. Nähere Einzelheiten entnehmen Sie bitte dem Abschnitt "Einstellen der SCSI-ID" auf Seite 46.

3 SCSI-Schnittstellen

Schließen Sie hier SCSI-Kabel (nicht im Lieferumfang der Disk-Einheit) an, um die Verbindung mit dem Host-Rechner und anderen SCSI-Ausrüstungen herzustellen.

Zur Beachtung

Ist die Disk-Einheit die letzte Ausrüstung in der SCSI-Kette, stellen Sie den Funktionsschalter F auf “1”, um den internen Abschluß (Terminator) einzuschalten. Ist sie nicht die letzte Ausrüstung, muß der Abschluß ausgeschaltet sein (Schalter F auf “0” stellen).

4 Belüftungsöffnung

Durch diese Öffnung fließt die Luft zum Kühlen der Disk-Einheit, weshalb Sie darauf achten sollte, die Öffnung nicht zu blockieren oder den Luftstrom zu behindern.

5 Masseklemme (F.GND)

Erden Sie die Massekabel anderer Ausrüstungen am Gehäuse der Disk-Einheit.

6 Netzeingang (AC IN)

Schließen Sie hier das mitgelieferte Netzkabel an.

Kapitel 2 Betriebsvorbereitungen

Bevor Sie mit dem Anschluß der MO-Disk-Einheit RMO-S594-DW/S591-DW beginnen, vergewissern Sie sich bitte davon, daß sämtliche erforderlichen Komponenten und Zubehörteile bereitliegen. Schließen Sie dann die Disk-Einheit an den Host-Rechner bzw. andere SCSI-

Ausrüstungen innerhalb Ihres Systems an. Vergewissern Sie sich von der Korrektheit aller Anschlüsse und stellen Sie danach die Funktionen und die SCSI-ID der Disk-Einheit über und die Funktionsschalter den SCSI ID-Schalter ein.

Überprüfen des Verpackungsinhalts

Überprüfen Sie nach dem Auspacken als erstes den Inhalt anhand der Liste weiter unten. Wenn Komponenten fehlen oder beschädigt sind, benachrichtigen Sie bitte sofort Ihren Fachhändler.

• RMO-S594-DW/S591-DW MO-Disk-Disk-Einheit
• Netzkabel
• Not-Ausewrf-Stift
  • Bedienungsanleitung
• Anleitung zur sicheren Benutzung (Sicherheitsmaßnahmen)

MO-Disk-Einheit RMO-S594-DW/S591-DW

Not-Auswerf-Stift

Netzkable

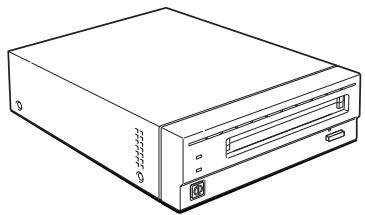

Abb. 2-1: Verpackungsinhalt

Anschließen der Disk-Einheit

Sie können bis zu sieben SCSI-Ausrüstungen über den SCSI-Bus an einen einzigen Host-Rechner anschließen.

Verwenden Sie zum Anschluß der Disk-Einheit das folgende Sony-SCSI-Kabel (Sonderzubehör):

- MOA-C08 (80 cm, volle Steckergröße volle Steckergröße)

Zur Beachtung

• Schalten Sie vor dem Anschluß die Stromversorgung der Disk-Einheit und aller anderen Ausrüstungen in der SCSI-Verkettung aus.
• Wenn die Disk-Einheit die letzte Ausrüstung in der SCSI-Verkettung des Systems ist, stellen Sie den Funktionsschalter F an der Rückwand auf "1", um die Disk-Einheit intern abzuschließen. Wenn sie nicht die letzte Ausrüstung im System ist, muß der Funktionsschalter F auf "0" stehen.
  • Die Gesamtlänge aller SCSI-Kabel in der SCSI-Verkettung darf 6 Meter nicht überschreiten.

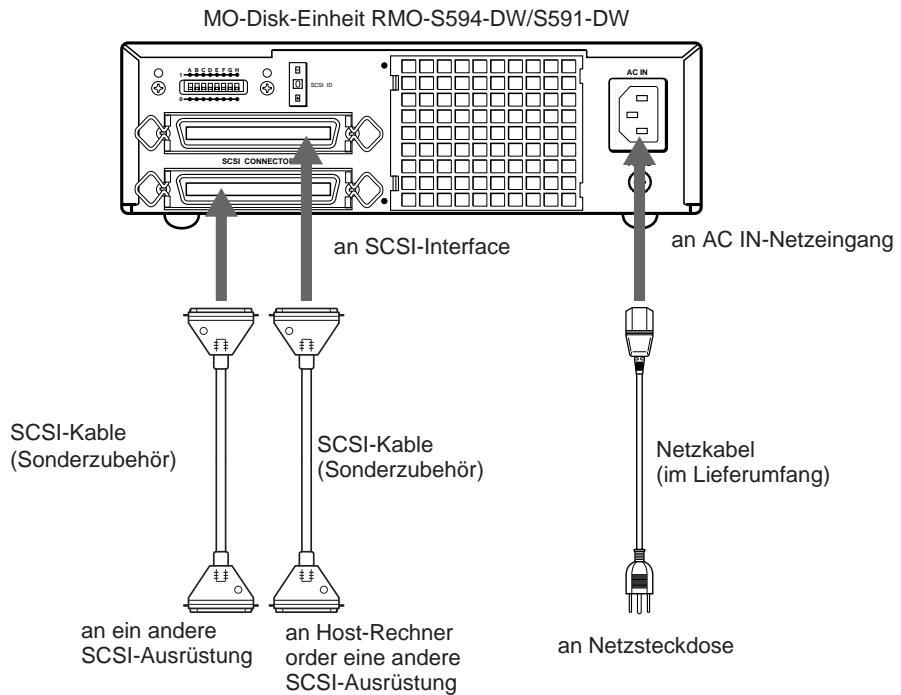

Abb. 2-2: Anschließen der Disk-Einheit

Einstellen der SCSI-ID

Die SCSI-ID der Disk-Einheit ist herstellerseitig auf "0" eingestellt. Diese ID-Nummer kann je nach Systemanforderungen wunschgemäß geändert werden. Schalten Sie die

Stromversorgung der Disk-Einheit aus, bevor Sie eine Einstellung/Änderung der SCSI-ID vornehmen.

Zum Erhöhen der SCSI-ID-Nummer die Plusseite (+) des SCSI ID-Schalters drücken, zum Verringern der SCSI-ID-Nummer die Minusseite (−) drücken.

Zur Beachtung

• Ein einwandfreier Betrieb der Disk-Einheit ist nur dann möglich, wenn deren SCSI-ID korrekt eingestellt wurde.
• Vergewissern Sie sich davon, daß Sie eine SCSI-ID-Nummer für die Disk-Einheit wählen, die nicht bereits von einer anderen SCSI-Ausrüstung oder vom Host-Rechner belegt ist.

Abb. 2-3: SCSI ID-Schalter

Einstellen der Funktionen der Disk-Einheit

Mit den Funktionsschaltern A bis H an der Rückwand lassen sich die Funktionen der Disk-Einheit auf den Host-Rechner und die jeweils verwendete Software einstellen. Schalten Sie die Stromversorgung der Disk-Einheit aus, bevor Sie eine Einstellung/Änderung der Funktionen vornehmen.

Abb. 2-4: Funktionsschalter

Diese Disk-Einheit ist mit einem Schreib-Cache ausgestattet. Ist der Schreib-Cache aktiviert, müssen Sie sich vor dem Ausschalten der Disk-Einheit unbedingt vergewissern, daß alle Daten im Schreib-Cache auf die Disk geschrieben sind. Wird das Gerät ausgeschaltet bevor alle Daten im Cache-Speicher auf die Disk geschrieben sind, verlieren Sie diese Daten.

Bevor Sie die Disk-Einheit ausschalten, werfen Sie unbedingt die Disk aus. Beim Auswerfen werden die Daten im Cache-Speicher auf die Disk geschrieben.

Hinweis:

Obwohl die Disk-Einheit in Abständen Daten auf die Disk schreibt, kann ein Stromausfall zum Verlust von Daten führen.

Tabelle 2-1: Einstellungen mit den Funktionsschaltern

Schalter	Funktion	1	0
A	Paritätsprüfung	SCSI-Paritätsprüfung ausgeschaltet	SCSI-Paritätsprüfung eingeschaltet
B	Geräteklasse	Peripheriegerät der Klasse 00H (Gerät mit direktem Zugriff)	Peripheriegerät der Klasse 07H (Optisches Speichergerät)
C	Steuerung des Schreib-Cache	Schreib-Cache ausgeschaltet	Schreib-Cache eingeschaltet
D	Fast-SCSI-Steuerung	Mit Fast-SCSI kompatibel	Mit Fast-SCSI nicht kompatibel
E	Prüflesen erzwingen	Alle Schreibvorgänge werden überprüft (mit einem Prüfdurchlauf).	Alle Schreibvorgänge laufen normal ab (kein Prüfdurchlauf).
F	Abschlußwiderstand	Interner Abschlußwiderstand eingeschaltet.	Interner Abschlußwiderstand ausgeschaltet.
G	Automatischer Motorstart	Spindelmotor läuft bei Einschieben einer Disk nicht an.	Spindelmotor läuft bei Einschieben einer Disk an.
H	Manueller Auswurf	Disk-Kassette kann durch Drücken der EJECT-Taste nicht ausgeworfen werden.	Disk-Kassette kann durch Drücken der EJECT-Taste ausgeworfen werden.

: Herstellerseitige Einstellungen

Einlegen einer MO-Disk

Die Disk-Einheit RMO-S594-DW/S591-DW ist für das Arbeiten mit den folgenden 5,25-Zoll-MO-Disk-Modellen von Sony ausgelegt:

• DOM-2600B (1024 Byte/Sektor, 2,6 GByte)
• DOM-2300B (512 Byte/Sektor, 2,3 GByte)
• EDM-2600B (1024 Bytes/Sektor, 2,6 GByte)
• EDM-2300B (512 Bytes/Sektor, 2,3 GByte)
• EDM-1300B (1024 Bytes/Sektor, 1,3 GByte)
• EDM-1200B (512 Bytes/Sektor, 1,2 GByte)
• CWO-2600B(1024 Bytes/sektor, 2,6 GByte)
• CWO-2300B(512 Bytes/sektor, 2,3 GByte)
• CWO-1300B(1024 Bytes/sektor, 1.3 GByte)
• CWO-1200B(512 Bytes/sektor, 1.2 GByte)

1 Drücken Sie den POWER-Schalter. Daraufhin leuchtet der POWER-Indikator zur Anzeige, daß die Disk-Einheit eingeschaltet ist.
