MODE D'EMPLOI RC572 VINCENT

are known to Calculators. To leave the Calculator page, press the key . This universal remote control is equipped with a mathematical calculator for the four basic arithmetic operations and percent calculation. TECHNICAL SPECIFICATIONS Memory: 60MB USB connector: miniUSB B socket USB device class: mass storage LC display with touchpad: monochrome Dimensions: 72 x 130 x 30 mm Weight (without batteries): 170 g Batteries: 3x AAA (LR3)82 Vincent Cher client, Nous vous remercions de la confiance que vous nous témoignez en achetant ce produit de haute qualité. Nous vous prions de lire soigneu- sement ce manuel. Il vous aidera à manier et utiliser l’appareil de maniè- re optimale. Veuillez respecter scrupuleusement les consignes qui intro- duisent ce manuel d’instructions. Cette télécommande RC-572 est conçue pour vous permettre d’utiliser une seule télécommande pour faire fonctionner vos appareils ou équipe- ments qui prennent en charge les signaux de télécommande infrarouge (IR). Vous pouvez personnaliser l’écran tactile et l’emplacement des tou- ches. La connexion de type USB avec un PC et la programme « PC-Link » vous permettent de créer un nouveau « design » des boutons de la télé- commande sur le PC ou les modifier. Ce système possède également une base de données extensible de code infrarouge pour tous les appareils Vincent (jusqu’à avril 2008) et beau- coup d’autres appareils et marques. Dans le cas où un appareil ne figu- re pas dans cette base de données, vous avez toujours la possibilité « d'apprendre » la manipulation des touches séparément en vous servant de chaque télécommande originale. Vous pouvez associer, dans une macro, plusieurs commandes consécutives de la télécommande, généralement utilisées selon un ordre bien précis. Votre équipe VincentVincent

SOMMAIRE Sommaire Instructions importants Déclarations Contenu de la livraison Les piles Description des parts Configuration élémentaire Page d’Accueil « HOME » Commande générale Traitement des pages de la télécommande réservées aux appareils Apprentissage du code infrarouge Programmation des macros Rapport de l’état de la mémoire de la version micro logiciel Calculatrice Caractéristiques techniques

Vincent INSTRUCTIONS IMPORTANTS Nettoyage Nettoyez les surfaces extérieures du produit et évitez les produits abrasifs, les solvants, les diluants, les produits chimiques, les produits à polir et tous les autres nettoyants qui lais- sent des traces. Maniement des piles Observez les consignes d'utilisation des piles dans la sec- tion « Les piles ». Appareils électroniques usagés Cet appareil est soumis aux dispositions fixées dans la directive européenne 2002/96/ CE. L'identification est fournie sur l'appareil par le symbole repré- sentant une poubelle rayée. Pour le consommateur, cela signi- fie : Tous les appareils électriques ou électroniques qui ne sont plus Faites toujours effectuer des réparations par un personnel qualifié. Faites attention à ce qu'aucun liquide, l'humidité, la pluie ou la vapeur d'eau contacte l'appareil. N'exposez jamais l'appareil à des températures élevées (insolation) ou à de fortes vibrations. utilisés ne doivent pas être éliminés avec les déchets ménagers, mais dans les déchetteries prévues. Vous éviterez ainsi de polluer l'environ- nement et contribuerez à motiver les fabricants dans la production d'appareils à longue durée de vie ou réutilisables. Pour toute informa- tion complémentaire sur la mise au rebut de l'ancien appareil, veuillez vous adresser à votre mairie, au service de déchetterie ou au maga- sin où vous l'avez acheté. Sigle CE L'appareil répond aux directives UE pour l'obtention du sigle CE et par conséquent aux exi- gences concernant les appareils et électroniques (directives CEM).Vincent

L’utilisation du logiciel comporte des risques spécifiques. Vincent dé- cline toute responsabilité pour la perte des données et toute détério- ration consécutives à l’utilisation du logiciel contenu dans le CD fourni. Vincent travaille en permanence à l'amélioration et au développe- ment de ses produits. Pour cette raison, des modifications de design et de construction technique liées au progrès sont possibles. Le contenu de ces instructions a uni- quement un caractère d'informati- on. Il peut être modifié à tout mo- ment sans information préalable et n'a pas valeur d'obligation pour le propriétaire de la marque. Ce der- nier n'assume aucune responsabi- lité pour les erreurs ou les impréci- sions pouvant y être contenues. Le présent document es tun produit de la société Sintron Vertriebs GmbH, 76473 Iffezheim qui ne doit être ni copié, ni distribué dans sa totalité ou en partie sans accord explicite et écrit. Vincent est une marque enregistrée de la société Sintron Vertriebs GmbH, 76473 Iffezheim. Veuillez contrôler le contenu de l'emballage. Les accessoires suivants doivent être joints à l'appareil :

• CD-ROM avec « PC-Link »

• le présent manuel86 Vincent Un indicateur des piles situé au coin en haut à droite de l’écran montre l’état de la capacité des piles. Lorsque les piles sont faibles, cet indicateur clignote. La fonction de l’unité va être verrouillée jusqu’à ce que de nouvelles piles soient installées. Remplacez les piles dès que pos- sible pour assurer une performance parfaite. La télécommande conserve les données lorsque les piles sont épuisées ou lorsqu’on les remplace. Remplacement des piles

1. Ouvrez et retirez le couvercle du compartiment à batterie de la télé-

commande, en appuyant légèrement avec le doigt sur le point marqué « OPEN » et poussez le couvercle vers le bord du boîtier comme l'il- lustre le triangle.

2. Retirez éventuellement les piles usagées et insérez les piles neuves en

respectant la polarité indiquée au bas du compartiment des piles.

3. Remettez le couvercle du compartiment et fermez le compartiment des

piles. LES PILES Les piles doivent être insérées correctement quant à leur polarité, comme cela est indiqué par les repères présents à l'intérieur du boîtier des piles. N'utilisez pas des piles neuves et usagées en même temps pour utili- ser la durée de vie entière des piles. Faites attention à utiliser des piles de même type. Certaines piles sont rechargeables, d'autres ne le sont pas. Observez les consignes de précaution et les instructions fournies sur les piles. Retirez les piles si vous n'utilisez pas la télécommande pour une durée prolongée. Les piles ne doivent en aucun cas être court-circuitées, démontées ou chauffées. Eliminez les piles usagées conformément aux dispositions locales de protection de l'environnement et ne les jetez pas avec les ordures ménagères. Utilisez exclusivement des piles rondes AAA (LR3).Vincent

1. Ouverture d’envoie/

d’apprentissage infrarouge La diode d’émission et la diode de réception des signaux infra- rouges s’affichent sous la fenêtre virtuelle mise en surbrillance.

2. Capteur de lumière

ambiante Ce capteur de lumière indique si le rétroéclairage doit être activée.

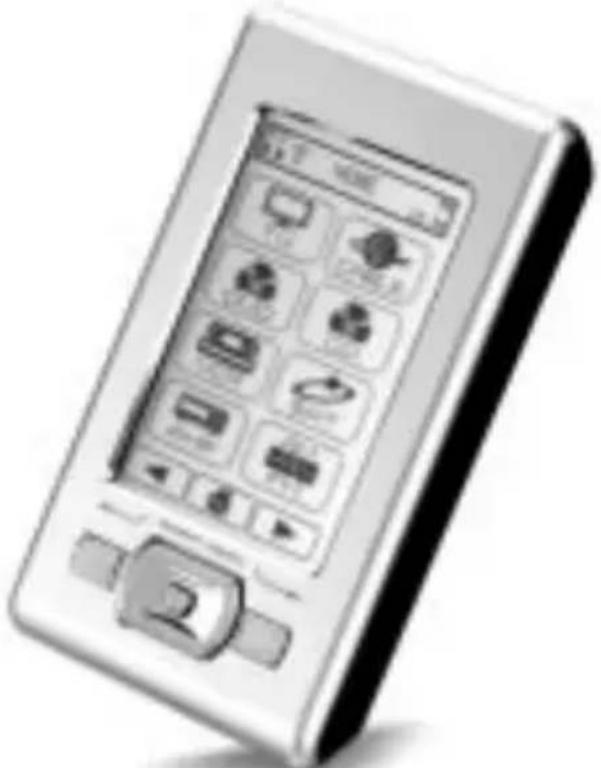

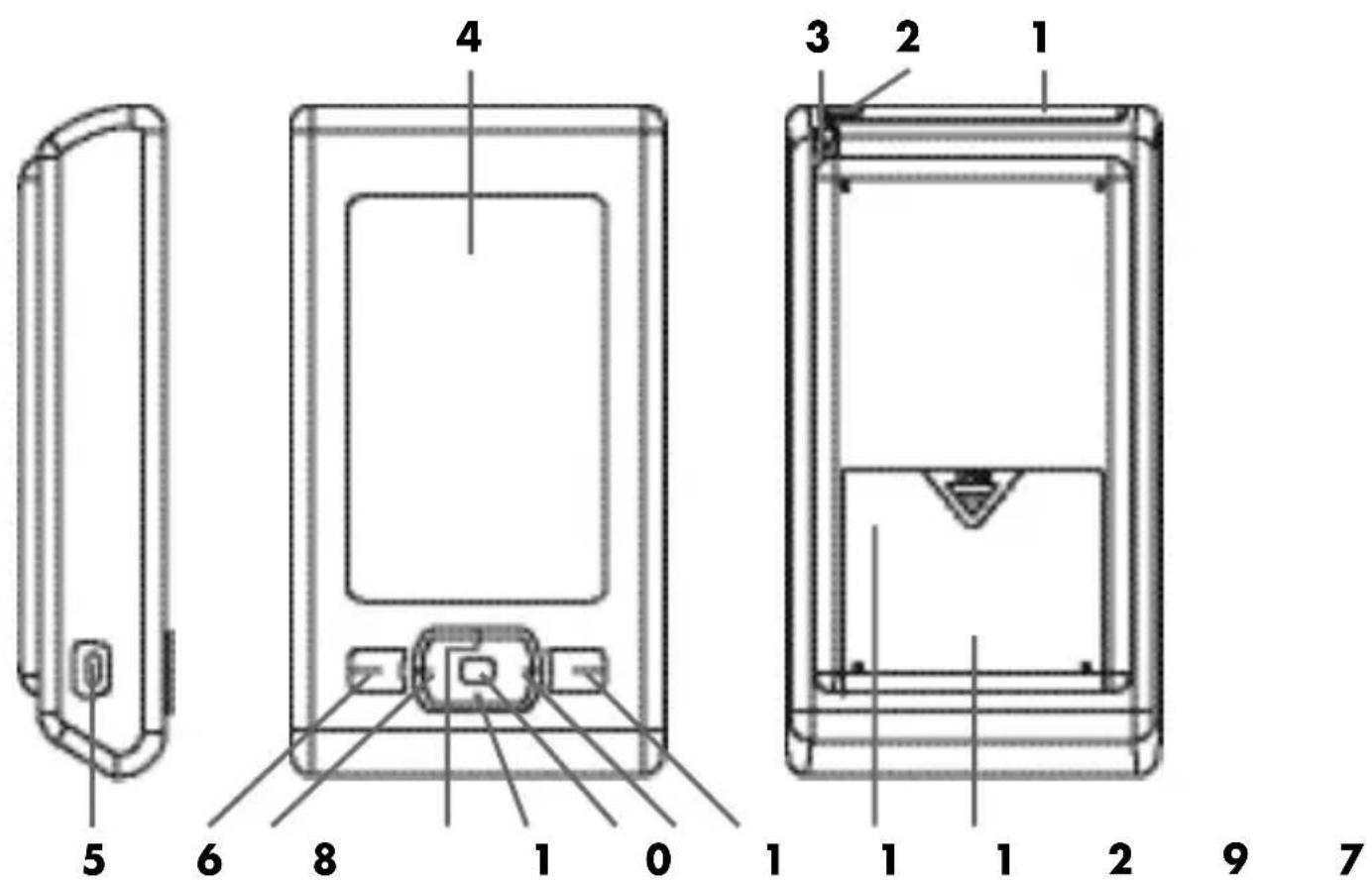

DESCRIPTION DES PARTS

Vue de côté Vue de face Vue arrière

Cette pointe permet une plus gran- de précision dans la manipulation des touches au niveau des champs dont les touches sont petites.

Cet écran LCD vous montre les boutons de sélection des fonc- tions de l’appareil, ainsi que des boutons permettant de sélec- tionner l’appareil que vous vou- lez commander.88 Vincent

Vous pouvez raccorder un PC ici pour la configuration de cette télécommande universelle.

6. Touche « Page précédente »

Basculer sur la page précédente – entre les pages soit avec les touches de l’appareil ou avec les touches de fonction de cette télé- commande.

7. Touche « Page suivante »

Basculer sur la page suivante – entre les pages soit avec les tou- ches de l’appareil ou avec les touches de fonction de cette télé- commande.

8. Touche « Gauche »

Cette touche peut être affectée à une fonction particulière pour tout appareil susceptible d’être commandé.

9. Touche « Droite »

Cette touche peut être affectée à une fonction particulière pour tout appareil susceptible d’être commandé.

Cette touche peut être affectée à une fonction particulière pour tout appareil susceptible d’être commandé.

Cette touche peut être affectée à une fonction particulière pour tout appareil susceptible d’être commandé.

12. Touche « Entrer »

Cette touche peut être affectée à une fonction particulière pour tout appareil susceptible d’être commandé.

13. Compartiment des piles

Ce compartiment contient les bat- teries et la touche de réinitialisa- tion (14).

14. Bouton « Reset »

Ce bouton sous le couvercle du compartiment des piles réinitiali- se la télécommande.Vincent

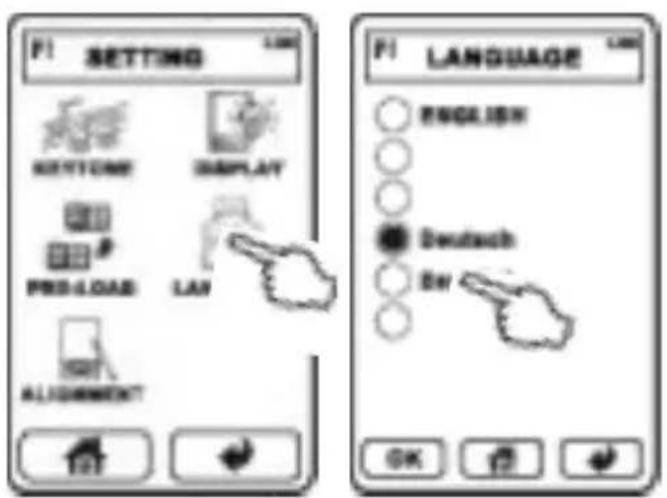

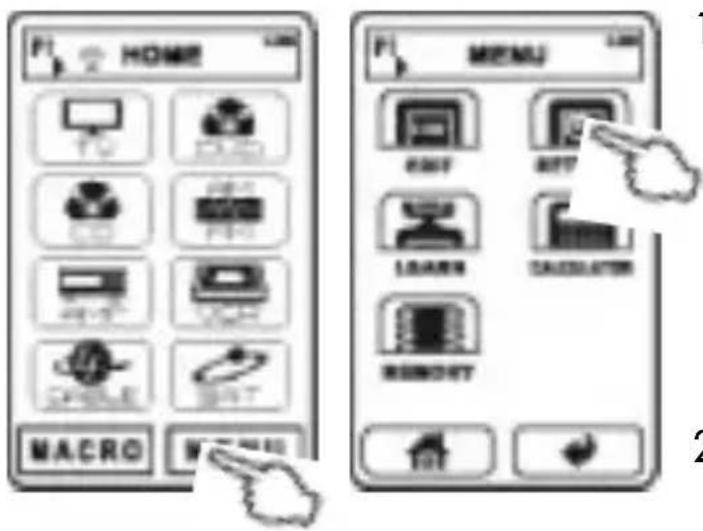

CONFIGURATION ELEMENTAIRE Réglage langue du texte d’affichage Après avoir sorti l’appareil de l’emballage, la langue par défaut est généralement l’anglais. Par conséquent, vous devez d’abord régler votre langue préférée pour le texte d’affichage.

1. Si le page HOME n'est pas

paramétré, vous pouvez y accé- der en touchant le symbole de la maison . Sur la page HOME, sélectionnez MENU puis sélec- tionner SETTING . Sélectionnez LANGUAGE

2. Sélectionnez ensuite l’une des

langues affichées en la touchant.

pour commuter sur la langue souhaitée.

4. Utilisez la touche pour

retourner au menu principal, sans effectuer de modifications.90 Vincent Calibration de l’écran tactile Vous pouvez voir différentes variances dans la réceptivité et la précision de l’écran tactile lorsque vous l’utilisez dans des milieux froids et chaux. Le régla- ge décrit dans cette section est requis dans certains cas lors de la mise en ser- vice de la télécommande et peut être exigé de nouveau après une utilisation prolongée de l’appareil. Le calibrage doit être exécuté lorsque vous :

• n’obtenez aucune réaction en appuyant sur les touches de l’écran tactile

• avez besoin d’appuyer sur une vraie touche pour le faire fonctionner

• avez besoin de toucher une zone à côté et pas directement sur une touche et le déclencher quand même Dans ce qui suit, utilisez le stylet fourni (3) et exécutez les actions suivantes:

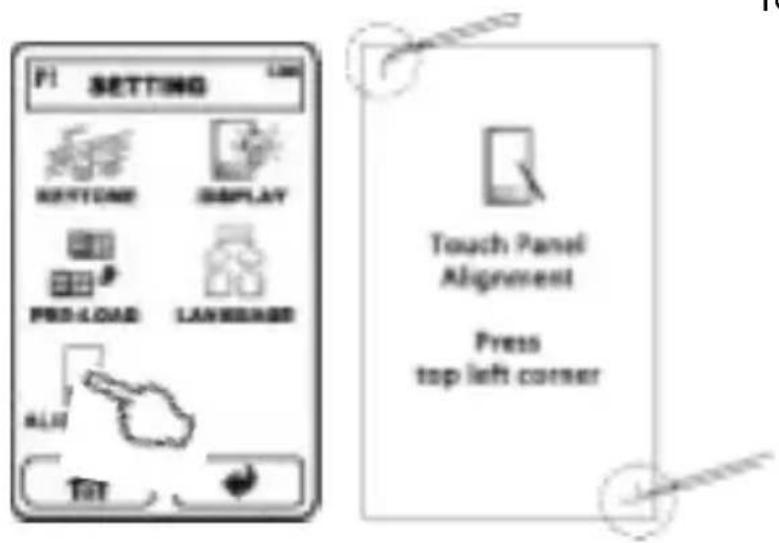

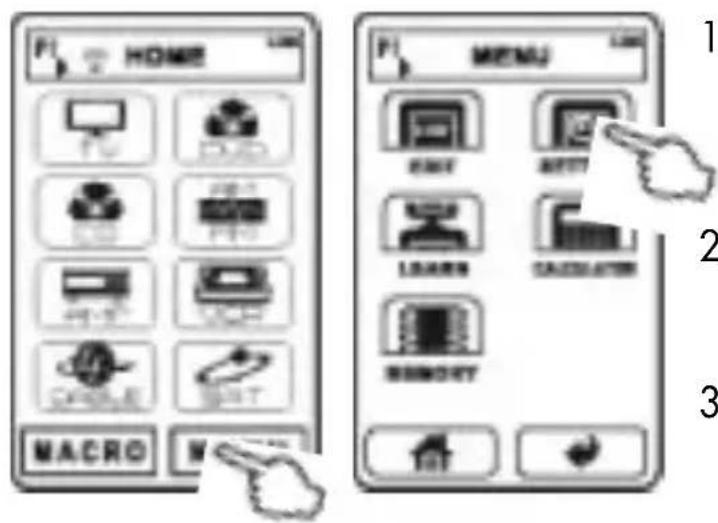

1. Sur la page HOME, sélectionnez

MENU puis sélectionner SETTING

Sélectionnez ALIGNMENT

2. Suivez les instructions sur l’écran

en appuyant sur « » et « ».

3. Si aucune entrée n’est activée,

l’affichage s’éteint après quelques secondes et le processus est inter- rompu.Vincent

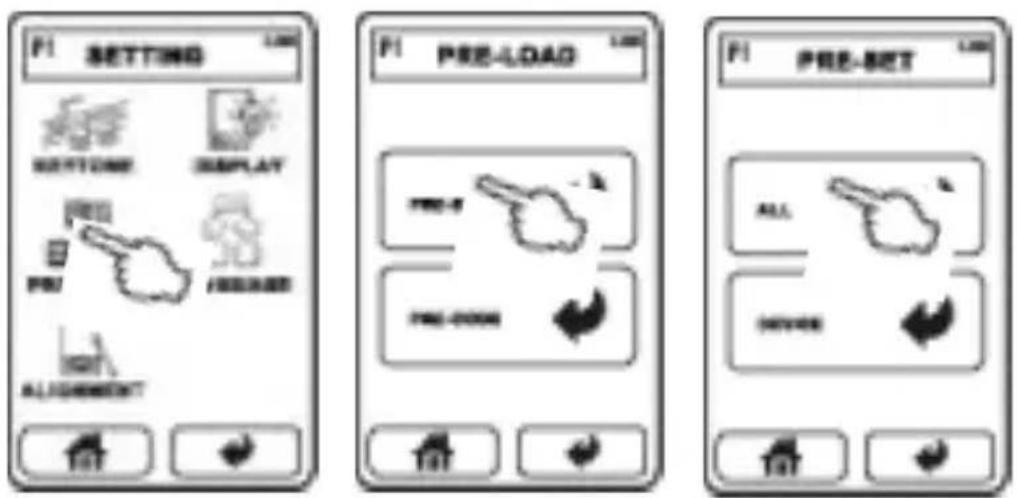

Rétablir la programmation d'origine Vous pouvez ajouter à tout moment les touches de l’appareil préprogram- mé (réglages d'usine) dans la liste des appareils de la page HOME (Accueil). Cette action ne supprime pas toutes les autres touches de l’ap- pareil qui sont encore disponibles, les appareils de la programmation d'origine manquants sont tout simplement complétés.

1. Sur la page HOME, sélectionnez

MENU puis sélectionner SETTING

Sélectionnez PRE-LOAD

ALL . Le texte suivant s’affiche à l’écran « Processing… Please wait for a few minutes ». Le processus devrait être terminé après quelques secondes. Pour recunstituer la programmation d'origine exacte, supprimez d’abord ses touches sur toutes les pages HOME (référez-vous à la section « Traitement des pages de la télécommande réservées aux appareils ») et suivez ensuite les étapes décrites et relatives à ce processus.92 Vincent Configuration de l’afficheur LCD

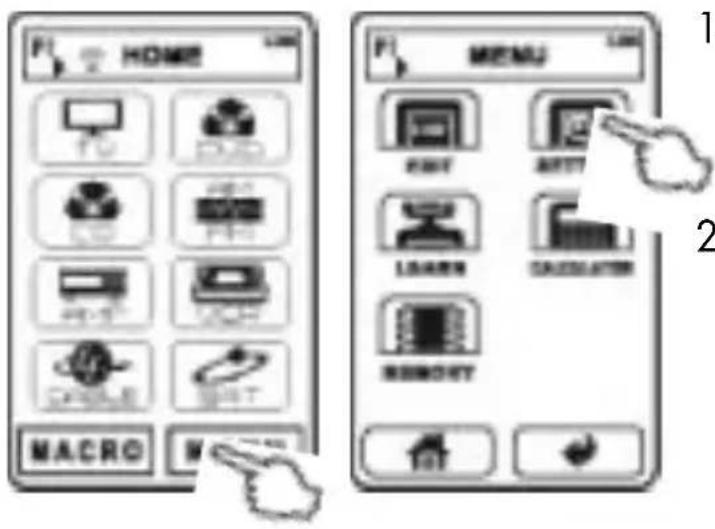

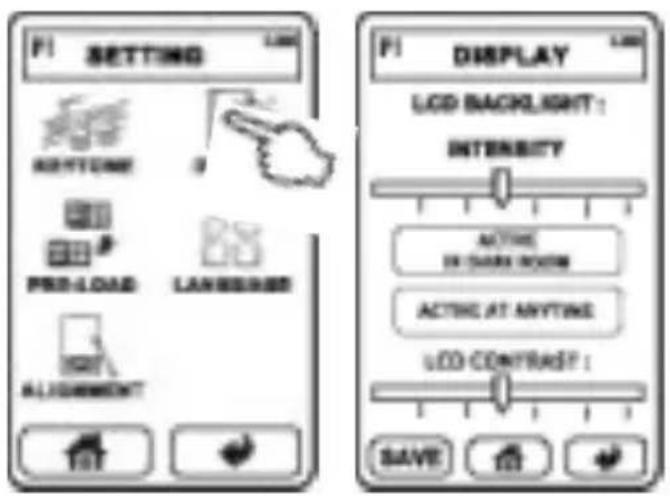

1. Sur la page HOME, sélectionnez

MENU puis sélectionner SETTING

Sélectionnez DISPLAY

Luminosité : vous pouvez aug- menter (à droite) et réduire (à gau- che) la luminosité du rétroéclairage en touchant et en faisant déplacer latéralement le régulateur coulis- sant « INTENSITY ».

Mode du rétroéclairage : les deux tableaux de commande du milieu indiquent si le rétroéclaira- ge sera toujours activée Active at anytime pour quelques se- condes après avoir touché l’écran tactile ou si il dépend de la lumi- nosité du milieu Active in dark room mesurée par le capteur (2).

Contraste : vous pouvez augmen- ter (à droite) et réduire (à gau- che) le « LCD CONTRAST » en touchant et en faisant déplacer latéralement le régulateur coulis- sant « INTENSITY ».

5. Pour terminer, appuyez sur la

touche SAVE pour effectuer des réglages. Dans le cas contraire, utilisez la touche pour retour- ner au menu principal, sans effec- tuer de modifications.Vincent

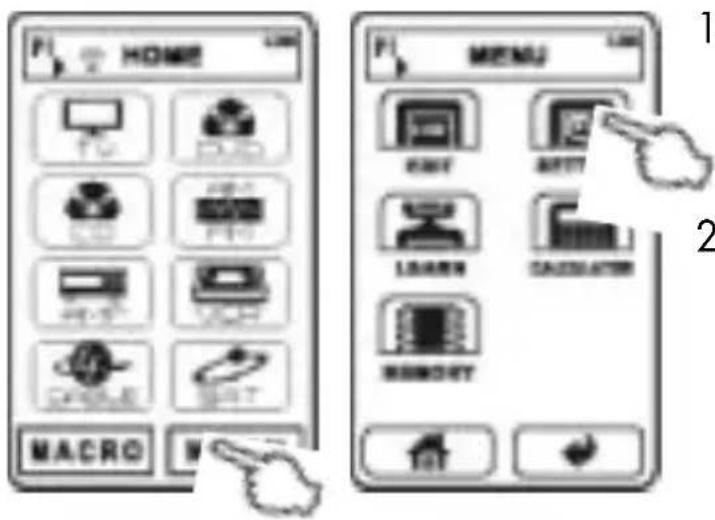

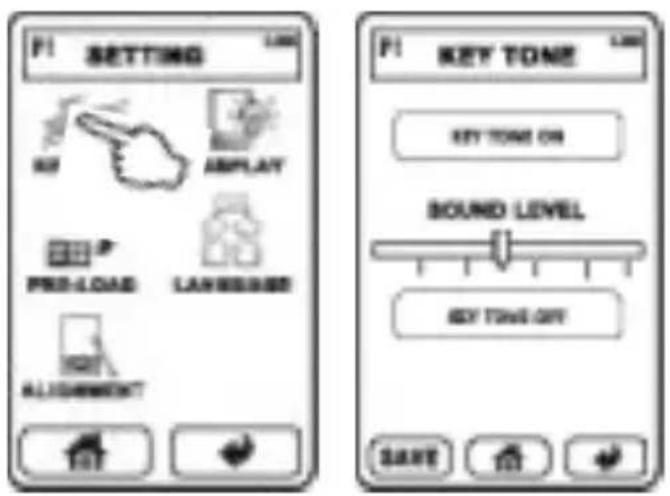

Configuration de la tonalité des touches

1. Sur la page HOME, sélectionnez

MENU puis sélectionner SETTING

Sélectionnez KEYTONE

Tonalité clavier activée/désactivée: touchez le tableau de commande supérieur KEYTONE ON , pour ac- tiver la tonalité des touches qui permet de confirmer chaque fois qu’elles sont appuyées. Dans le cas contraire, touchez le tableau de commande inférieur KEYTONE OFF

Volume tonalité des touches: Vous pouvez augmenter (à droite) et réduire (à gauche) le volume en touchant et en faisant dépla- cer latéralement le régulateur cou- lissant « SOUND LEVEL ».

4. Appuyez sur la touche

SAVE pour effectuer des réglages. Dans le cas contraire, utilisez la touche pour retourner au menu principal, sans effectuer de modi- fications.94 Vincent Redémarrage de la télécommande (Reset) Dans le cas où la télécommande ne répond plus aux entrées à cause d'une erreur de données (par exemple lorsque des modifications incor- rectes sur la structure du fichier ont été effectuées sur l’USB), le micro logi- ciel de la télécommande universelle peut être redémarrée.

1. Ouvrez le compartiment à batterie.

2. Utilisez un objet pointu (trombone) pour appuyer sur le bouton Réinitialiser

à l’intérieur de l’ouverture en profondeur (14). Ne perdez pas de vue que la pointe (3) ne peut pas être utilisée dans ce cas!Vincent

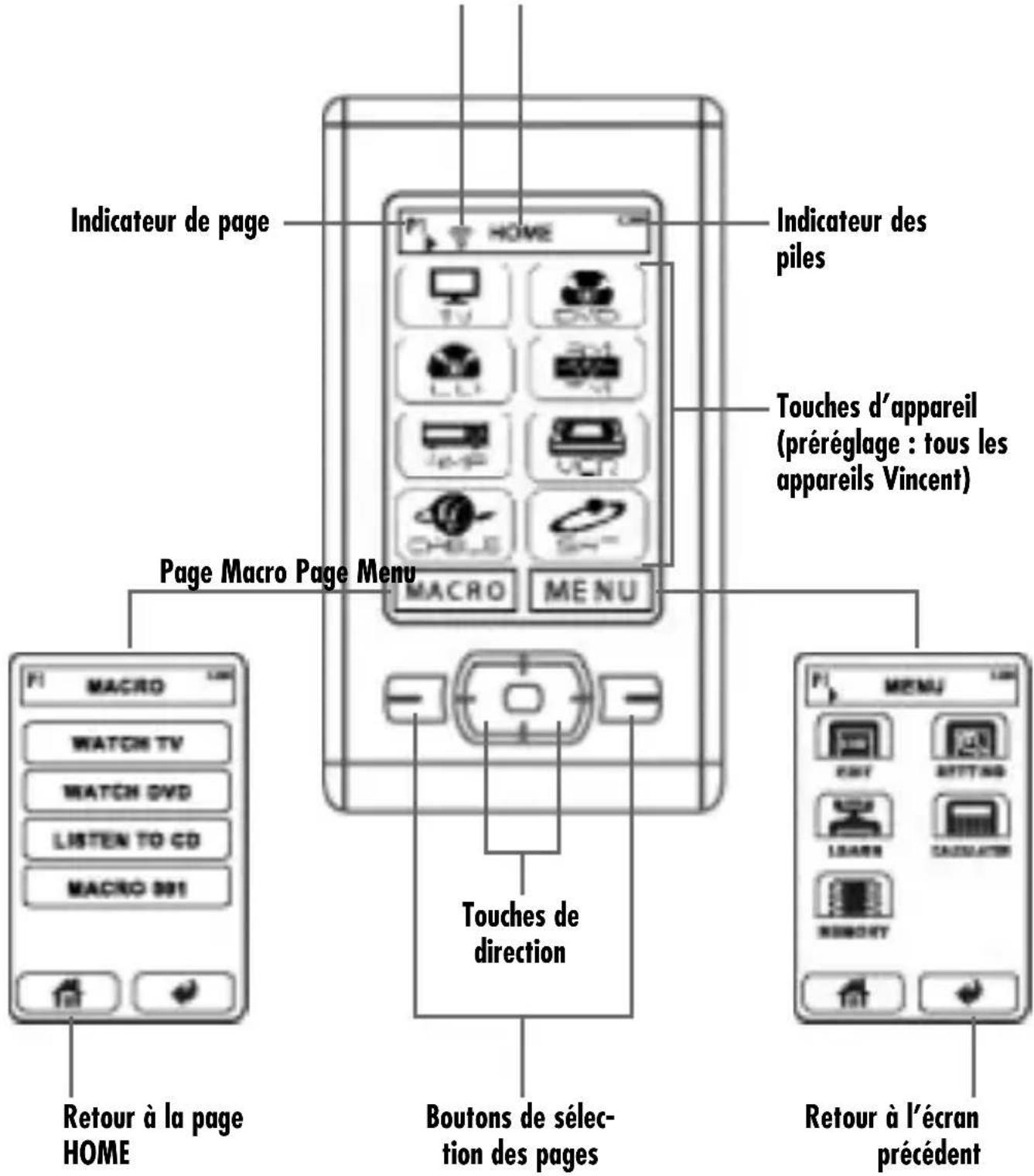

PAGE D’ACCUEIL « HOME »

La barre de titre dans la partie supérieure de l’écran s’affiche dans toutes les pages. Le titre indique le sous menu ou la page à l'intérieur de laquelle vous naviguez. Après quelques secondes, l’écran s'éteint si aucune entrée n'est effectuée. Lorsque vous touchez l’écran tactile de nouveau ou l’une des tou- ches tactiles de l’appareil au-dessous de l’affichage, la page HOME (Accueil) s’affiche une seconde fois. La page d’accueil porte la marque « HOME » (Accueil). Dans le champ du milieu, elle affiche les boutons de l’appareil, une touche pour le MENU prin- cipal et une touche MACRO. Ces pages affichent jusqu’à huit boutons de l’appareil per page. Les touches des autres appareils sont disponibles sur les autres pages. Vous pouvez par- courir ces pages en touchant l’une des deux touches (7) ou (6). La barre de titre affiche également la page (P1, P2,...) dans laquelle vous vous trouvez. La télécommande est préprogrammée pour tous les appareils Vincent (août 2008). Pour adapter la télécommande à votre appareils, supprimez toutes les touches de l’appareil à l’exception de celle dont vous possédez l'ap- pareil. Ajoutez des autres appareils dont vous disposez. Vous pouvez effectuer les modifications requises sur le design de la page d’accueil et d’autres configurations soit à l’aide de la télécommande, ou à l’aide de « PC Link Edit ». La touche MACRO vous permet d'accéder aux commandes multiples (macros) qui ont été préalablement enregistrées (référez-vous à la section « Program- mation des macros »). Le fait de toucher MENU ouvre un menu d’affichage, qui affiche la liste des différentes options qui vous permettent d'effectuer des réglages généraux, les modifications des macros, des codes ou des champs correspondants aux touches de l’appareil. Ce point du menu vous permet également d’avoir accès à la calculatrice et le rapport de l’état de la mémoire.96 Vincent

PAGE D’ACCUEIL « HOME »

Indicateur de transmission Infrarouge Barre de titre Indicateur de page Indicateur des piles Touches d’appareil (préréglage : tous les appareils Vincent) Page Macro Page Menu Retour à la page HOME Boutons de sélec- tion des pages Touches de direction Retour à l’écran précédentVincent

COMMANDE GENERALE Orientez la partie avant de la télécommande directement vers la face de l'appareil. Aucun obstacle ne doit se trouver entre la télécommande et l'appareil. La distance entre la télécommande et l'appareil ne doit pas être supérieure à 7 m, car la fiabilité de la télécommande diminue au- delà de cette portée. Veillez à ne pas orienter obliquement la télécom- mande vers l'appareil, car au-delà d'un angle de ±30° par rapport à l'axe central, l'appareil peut éventuellement réagir moins bien aux instructions de commande.

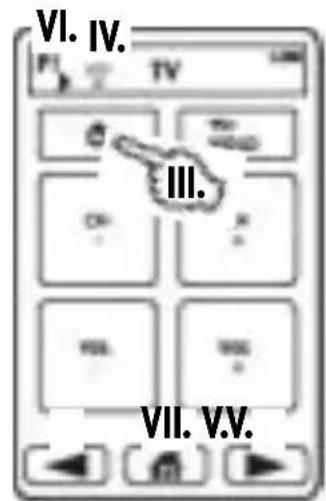

I. Sur la page HOME, si nécessaire, appuyez sur les boutons

de sélection des pages (6)(7). L’indicateur de page s’affiche sur la barre de titre.

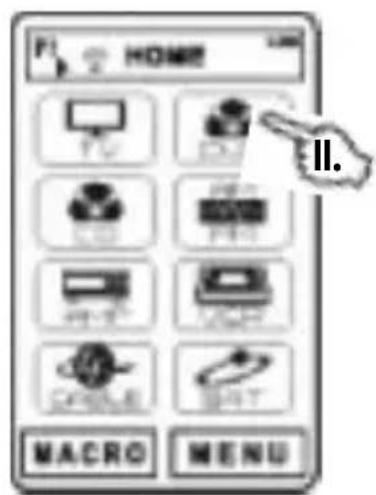

II. Sélectionnez une touche de l’appareil. Si la touche de

l'appareil sélectionnée contient un code Infrarouge, le code correspondant sera également émis (Référez-vous à « Apprentissage du code Infrarouge »).

III. Sélectionnez une touche de fonction (p. ex. « Marche/

Arrêt »). Le code infrarouge correspondant sera également émis.

IV. l’icône de transmission s’affiche sur l’écran.

Remarque : Si la touche est vide, elle sera affichée en demi brillance (dim), aucune commande infrarouge ne peut être envoyée.

V. Si nécessaire, appuyez sur les boutons de séléction

VI. L’indicateur de page s’affiche sur la barre de titre.

VII. Appuyez sur la touche HOME pour revenir à la page

d’accueil pour la sélection d’autre appareil. Touches de fonction (exemple) II. III. VI. IV.

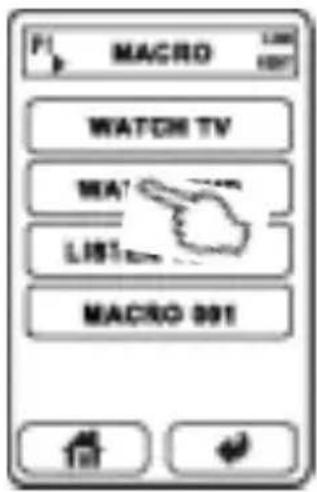

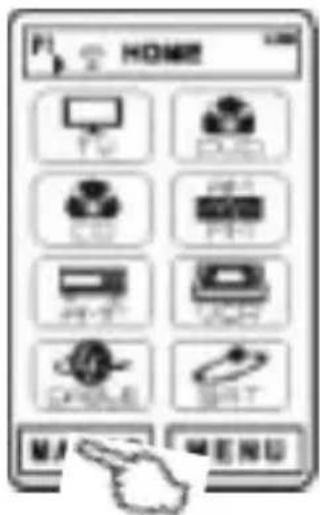

1. Sur la page HOME, sélectionnez

MACRO . Si aucune macro n’a encore été définie (référez-vous à la section « Programmation des macros »), cette page est vide.

2. Si nécessaire, appuyez sur les boutons de sélection

3. Sur la page MACRO, sélectionnez la macro

souhaitée. Les commandes correspondantes dans cette macro vont être émises. Macros (exemple)Vincent

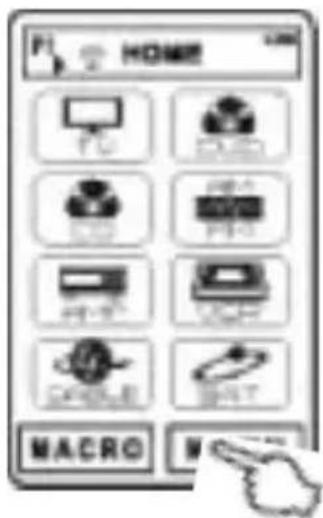

Effacer des appareils préréglés et non utilisés

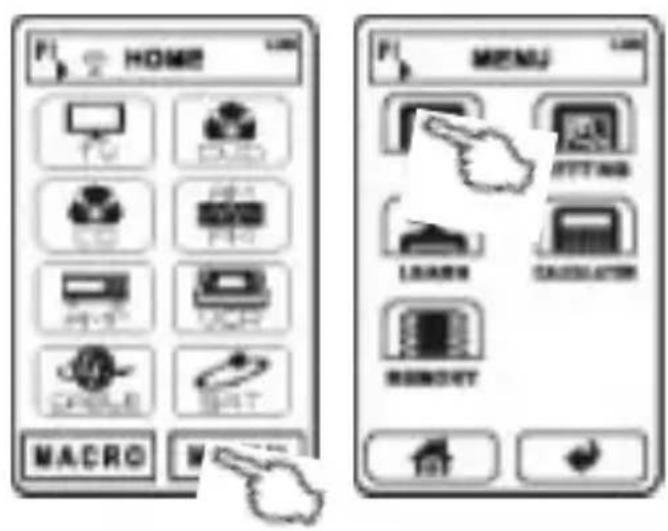

1. Sur la page HOME, sélectionnez

MENU puis sélectionner EDIT

Sélectionnez FORMAT & LABEL- LING

2. Vous pouvez utiliser les touches

de sélection des pages (6)(7) pour sélectionner sur la page la touche de l’appareil que vous voulez supprimer.

3. Touchez la touche de votre choix,

un menu déroulant s’affiche. Dans ce menu, vous pouvez sélectionner l’option DEL et vali- der avec YES (oui). Si par inad- vertance vous avez touché une touche inappropriée, vous pou- vez quitter le menu à l’aide de la touche EXIT . Toutes les données relatives à une touche de l'ap- pareil ne sont pas perdues lors de la suppression des touches. Vous pouvez reconstituer les tou- ches plus tard.

4. Reprenez les étapes (2) et (3)

jusqu’à ce que toutes les touches de l'appareil que vous n'utilisez pas soient supprimées.

5. Utilisez la touche pour

retourner au menu principal. COPY RENAMEINSERTAPPEND MOVE DEL EXITAussi possible avec PC Link !100 Vincent Ajout de nouvelles touches d’appareils de la base de données Vous avez la possibilité d’ajouter une page de télécommande appropriée pour un appareil dans votre télécommande universelle en chargeant le jeu de données de la base de données de cette télécommande. Les appareils qui ne sont pas pris en charge doivent être manipulés avec la télécomman- de originale comme nous le verrons dans la prochaine section. Les jeux de données sont disponibles pour tous les appareils de la gamme Vincent (état août 2008) et pour plusieurs autres appareils.Vincent

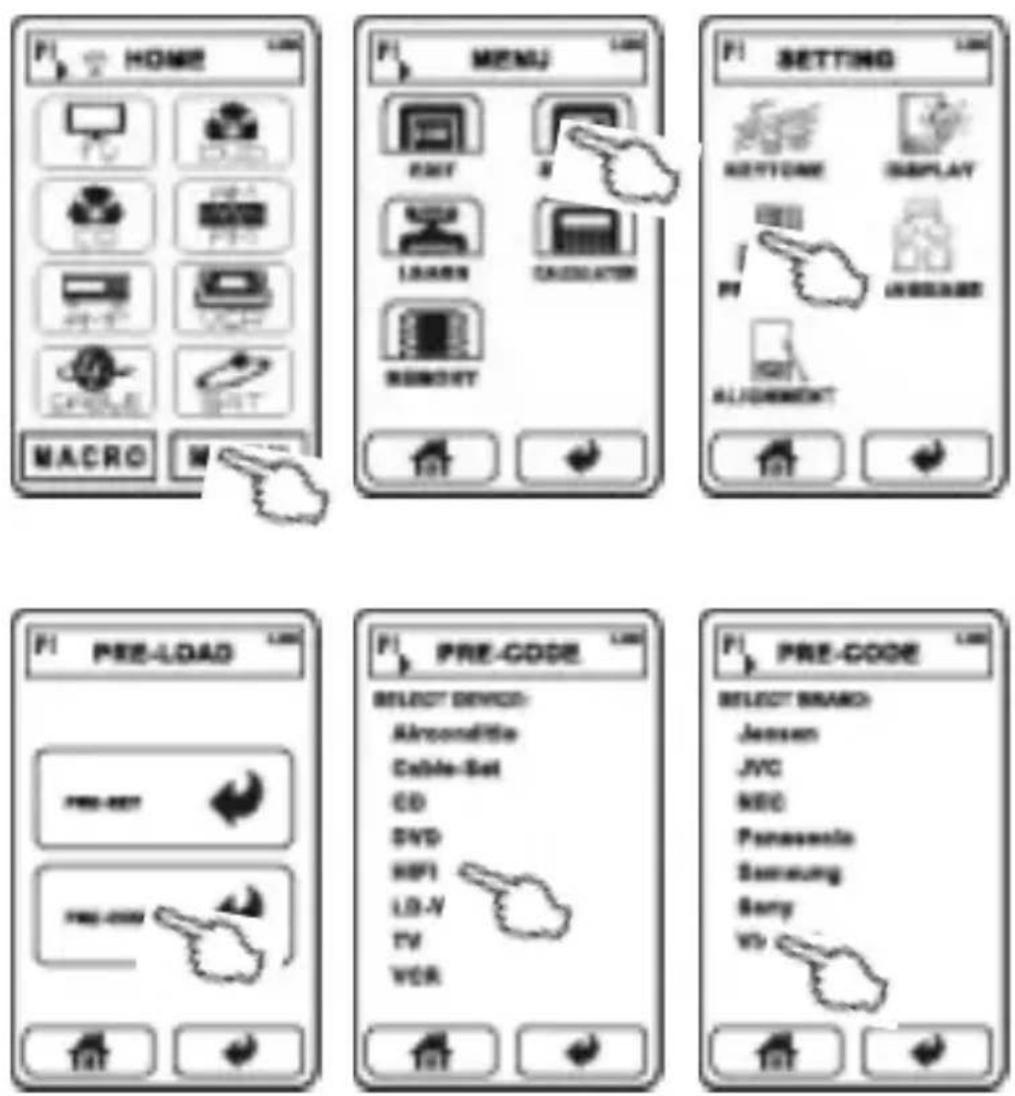

1. Sur la page HOME, sélectionnez

MENU puis sélectionner SETTING

Sélectionnez PRE-LOAD

PRE- CODE . Vous pouvez voire la liste des catégories présentes dans la base de données.

2. Sélectionnez la catégorie de

votre appareil, exemple « TV ». Pour votre appareil Vincent, touchez HIFI

3. Sélectionnez sur la liste suivante

la marque de votre appareil (par exemple «Vincent»). Vous pouvez ensuite visualiser un nombre précis de codes. Les codes des appareils Vincent sont identifia- bles non pas par un numéro, mais avec l'inscription Vincent.

4. Parmi les appareils Vincent,

sélectionnez cette dénomination (SAVCX renvoie à SAVC1, SAVC2 etc.), ou le premier code numérique (exemple « 016 »). La première page des touches fonc- tions s’affiche. S'il ne s'agit pas d'un appareil Vincent, testez quel- ques-unes des touches de fonction sur votre appareil, utilisez égale- ment les touches de sélection des pages (6)(7).

5. Si votre appareil réagit à la

commande infrarouge, validez la sélection du jeu de données à l’aide de la touche

à côté du symbole de la maison.

6. Si votre appareil ne réagit pas à

la commande infrarouge, touchez ; sélectionnez un code parmi les autres et essayez de nouveau certaines touches de fon- ction de votre appareil. Répétez cette action pour tous les codes de la liste. Utilisez la touche pour retourner au menu principal. Si votre appareil ne réagit à aucun de ces codes, vous devez apprendre ces fonctions les unes après les autres.102 Vincent Ajouter et traiter une touche de l’appareil Si votre appareil n’est pas pris en charge par la base de données, vous avez la possibilité d'ajouter personnellement les pages de l’appareil et les touches de fonction et de fournir des commandes infrarouges appro- priées en procédant par l’apprentissage. Ajouter une nouvelle touche de l’appareil sur la page HOME (Accueil): (A) Vous pouvez ajouter une touche de l’appareil avec une page vide des touches de fonctions. Les pages HOME (Accueil) peuvent comporter jusqu’à 8 touches d’un appareil par page. Aussi possible avec PC Link !Vincent

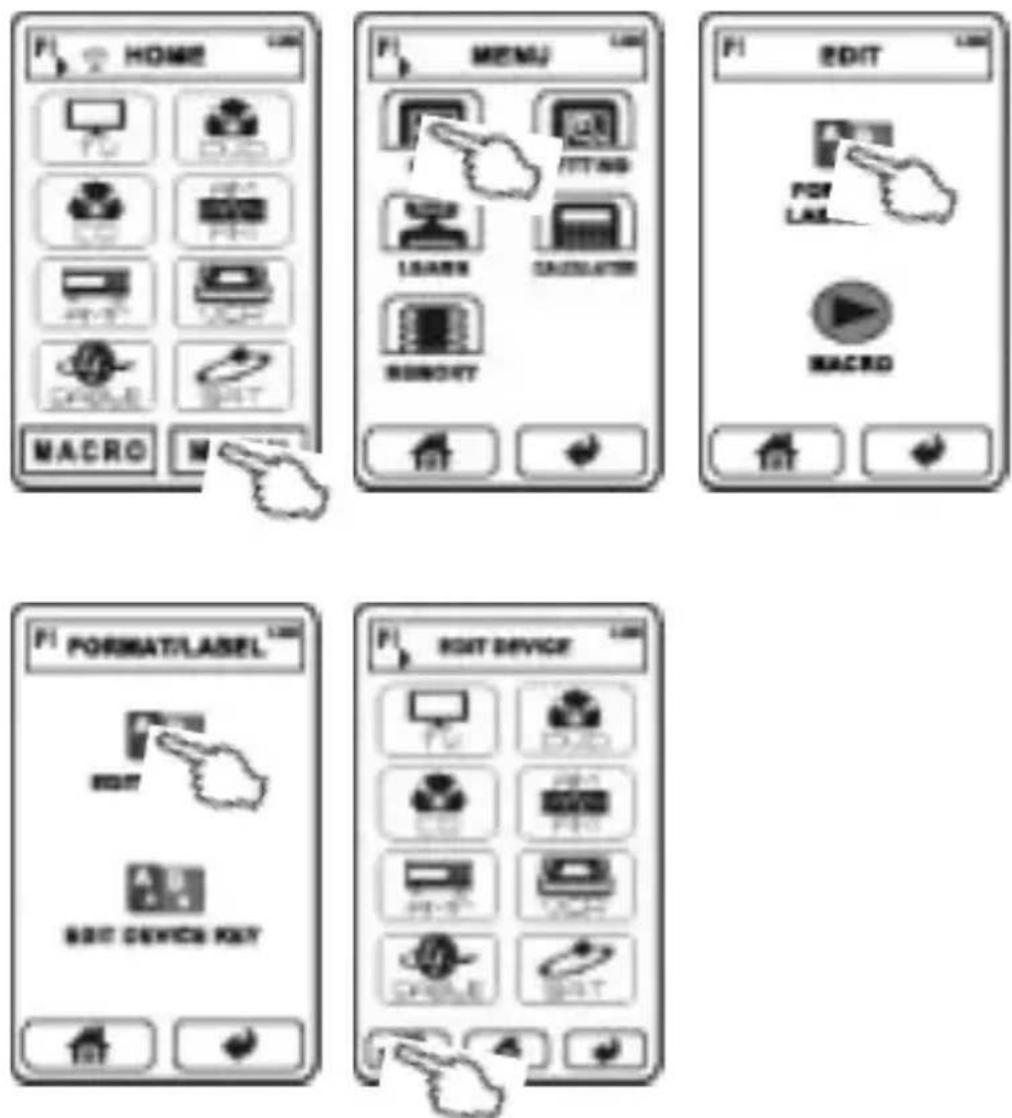

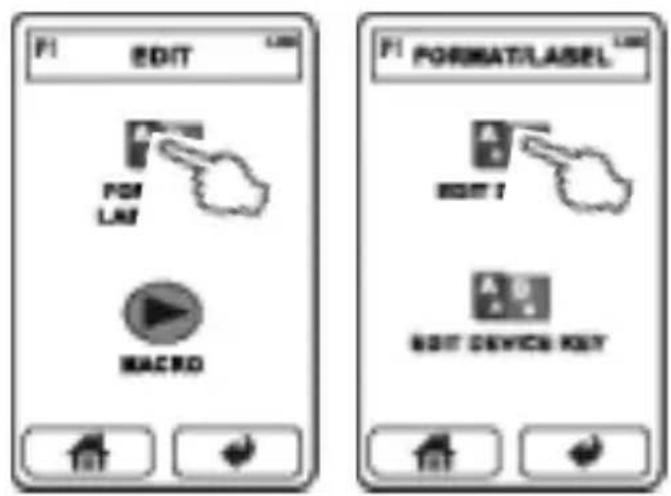

a) Dans le cas où la nouvelle touche doit simplement être ajoutée der- rière: Sur la page HOME touchez la touche MENU

EDIT touche, ensuite la touche FORMAT & LABELLING et enfin sur la touche EDIT DEVICE . Touchez la touche ADD DEVICE dans la partie inférieure. Une nouvelle touche est ajoutée dans le premier emplacement libre de la page d’accueil. b) Si la nouvelle touche doit être ajoutée dans un emplacement spécifique: Sur la page ACCUEIL touchez la touche MENU

EDIT touche, ensuite la touche FOR- MAT & LABELLING et enfin sur la touche EDIT DEVICE . Touchez ensuite la touche de l’appareil avoisinante. Touchez ensuite soit INSERT (ajouter directement avant la touche actuelle de l’ap- pareil) ou APPEND (ajouter après la touche actuelle de l’appareil). Cette option fonctionne unique- ment lorsque qu’un espace est encore disponible dans la page pour une touche. La page de tou- ches de fonction qui correspond à la touche d’appareil est vide. Utilisez la touche EXIT pour quit- ter le menu. (B) Vous n’avez pas besoin de suivre toutes les étapes de la modificati- on lorsque vous ajoutez un appareil de la base de données (exemple un autre téléviseur) et traitez-le. Le traitement est décrit dans la section précé- dente. Vous pouvez ensuite modifier la mise en page.104 Vincent Cloner, renommer, déplacer ou supprimer la touche de l’appareil COPY RENAME INSERT APPEND MOVE DEL EXIT Sur la page HOME touchez la tou- che MENU, EDIT touche, ensuite la touche FORMAT & LABELLING et enfin sur la touche EDIT DEVICE. Parcourez les différentes options à l’aide des touches de sélection (6)(7) des pages et touchez la touche de votre choix. Un menu comportant les options suivantes s’affiche: (A) Cloner une touche de l'appareil: Vous pouvez utiliser l'option COPY pour ajouter une copie de la touche sélectionnée dans le premier emplacement vide sur la liste des appareils de l’accueil. Toutes les touches de fonction, dont le format et les commandes infrarouges sont disponibles, peu- vent être utilisées. (B) Renommer la touche de l’appareil: Lorsque vous touchez l'option RENAME , une image ou le nom de l’appareil utilisé jusqu’ici s'af- fiche en haut. Au milieu, vous pouvez visualiser le champ des touches avec des lettres et des chiffres 0..9 et certains boutons de sélection en bas. La touche supprime les derniers caractères l’un après l’autre. Utilisez la touche pour com- mencer une deuxième ligne. LaVincent

LETTER s’ac- tive pour sélectionner les caractè- res et les symboles entre les deux claviers. Il est impossible d’insé- rer le tréma allemand. La touche SMALL permet de basculer sur les caractères minuscules et la touche LARGE sur les caractères majus- cules. La touche Space permet d'insérer un espace. La touche Cap (Caps, la touche maj.) per- met de basculer entre les caractè- res minuscules et majuscules. Une chaîne de 8 caractères maximum peut être insérée sur les deux lig- nes (y compris le signes invisible pour la « fin de ligne » (CR/LF)) Vous pouvez utiliser la touche SAVE pour terminer la modificati- on du nom. (C) Ajouter la touche de l’appareil: L’option INSERT permet d’ajouter directement une nouvelle touche de l’appareil devant la touche actuelle (si un espace est encore disponible sur la page) et toutes les autres touches sont déplacées en conséquence. L’option APPEND permet également d’aj- outer une nouvelle touche de l’ap- pareil, seulement elle est placée derrière la touche actuelle. Utilisez la touche EXIT pour annu- ler le processus. (D) Déplacer la touche de l'appareil: L’option du menu MOVE permet d’afficher des touches fléchées grâce auxquelles vous pouvez glisser déplacer le champ des touches de l’appareil avec des flèches haut/bas, droite/gauche vers un autre emplacement et vali- der avec

. Utilisez la touche EXIT pour retourner à la liste des appareils sans effectuer de modi- fications. Si le champ doit être déplacé vers d'autres pages de l'appareil, utilisez les touches de sélection des pages (6)(7). (E) Supprimer la touche de l’appareil: Si l’entrée du menu DEL est vali- dée avec YES (oui), la touche en cours est supprimée. Si vous tou- chez

(non) après la comman- de Supprimer, vous retournez sur la liste des appareils sans effectu- er des modifications. (F) Quitter le sous menu: L’option EXIT vous permet de retourner à la liste des appareils. Vous pouvez effectuer d’autres modifications à ce niveau ou retourner à la page d’accueil à l’aide de la touche .106 Vincent Modification de la mise en page des touches de fonction RENAME KEY SIZE/SHAPE MOVE DEL EXIT Sur la page HOME touchez la touche MENU, EDIT touche, ensuite la tou- che FORMAT & LABELLING et enfin sur la touche EDIT DEVICE KEY. Sélec- tionnez l’appareil dont vous voulez modifier les touches de fonction. Puis vous avez accès aux options suivantes: (A) Supprimer des touches de fonction: Touchez, les unes après les autres,toutes les touches de fonction nonrequises qui s’affichent sur leurspages accessibles à l’aide des tou-ches de sélection des pages(6)(7), sélectionnez DEL dans lemenu et validez avec YES (oui). (B) Renommer les touches de fonction: Touchez la touche de fonction devotre choix. Lorsque vous touchezl'option RENAME, une image ou lenom de l’appareil utilisé jusqu’icis'affiche en haut. Au milieu, vouspouvez visualiser le champ destouches avec des caractères et deschiffres 0..9 et certain boutons deAussi possible avec PC Link !Vincent

sélection en bas. La touche sup- prime les derniers caractères l’un après l’autre. Utilisez la touche pour commencer une deuxième ligne. La touche SYMBOL

LET- TER s’active pour sélectionner les caractères et les symboles entre les deux claviers. Il est impossible d’insérer le tréma allemand. La tou- che SMALL permet de basculer sur les caractères minuscules et la tou- che LARGE sur les caractères majuscules. La touche Space per- met d'insérer un espace. La touche Cap (Caps, la touche maj.) permet de basculer entre les caractères minuscules et majuscules. En fonc- tion de la taille du champ des tou- ches, les dénominations peuvent comporter deux lignes maximum avec un nombre limité de caractè- res. Au lieu d’une dénomination avec des caractères, des numéros et des symboles, vous pouvez ajou- ter un symbole pour la fonction en utilisant l’icône du champ de la touche. Le champ des touches pour les symboles Icon comporte plu- sieurs pages, que vous pouvez explorer à l’aide des touches de sélection (6)(7). Vous pouvez utili- ser la touche SAVE pour terminer la modification du nom. (C) Déplacer les touches de fonction: Touchez la touche de fonction de votre choix. Les touches fléchées s’affichent lorsque vous touchez l’option MOVE . Vous pouvez ensui- te utiliser les flèches pour déplacer simplement les touches de fonction sur la page et

pour les placer. Evitez de toucher ou d’imbriquer les lignes de contour des champs appartenant aux différentes tou- ches. Utilisez la touche EXIT pour retourner à la liste des appareils sans effectuer de modifications. Si le champ doit être déplacé vers d'autres pages des touches fonc- tions, utilisez les touches de sélec- tion des pages (6)(7). (D) Modifier la forme/ taille des touches de fonction: Touchez la touche de fonction de votre choix. Lorsque vous touchez l’option

, vous avez la possibilité de sélectionner trois formes différentes (cercle/ ellipse, rectangle, croix). Seules ces trois formes sont disponibles: Après avoir sélectionné la forme, une vue avant du champ de la touche s'affiche, et vous pouvez modifier la taille de ce touche en touchant son pourtour. Vous pou- vez par ailleurs déplacer le la touche à l’aide des touches fléchées qui s'affichent en haut. Appuyez sur

pour enregistrer. Pour annuler, appuyez sur EXIT

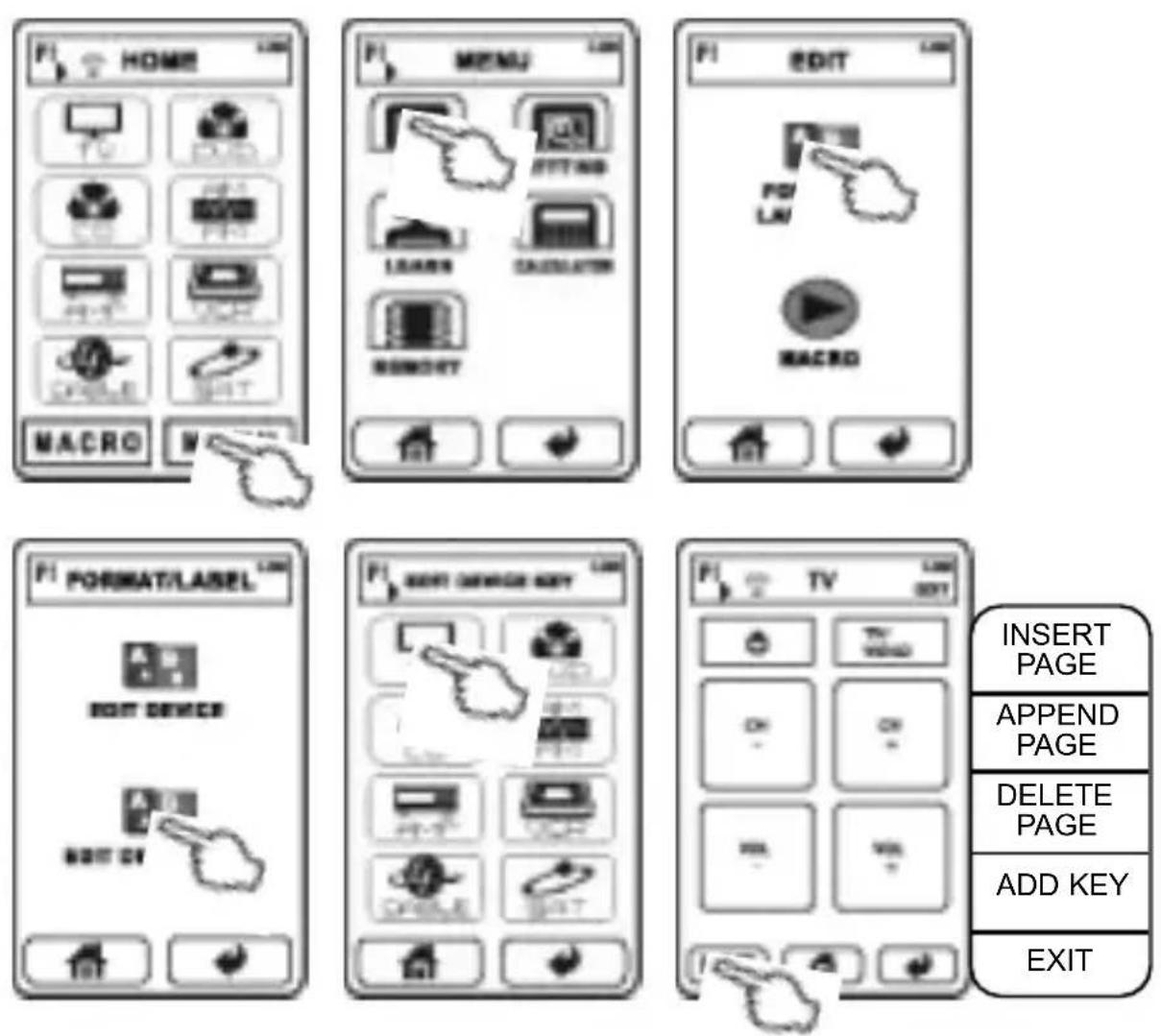

Vincent Modification de la mise en page des touches de fonction INSERT PAGE APPEND PAGE DELETE PAGE ADD KEY EXIT Vous avez la possibilité d’effectuer d’autres modifications en exécutant les commandes suivantes: Sur la page HOME touchez la touche MENU, EDIT touche, ensuite la touche FORMAT & LABELLING et enfin sur la tou- che EDIT DEVICE KEY. Au niveau de la ligne inférieure, sélectionnez la touche EDIT. Puis vous avez accès aux options suivantes:Vincent

(E) Ajouter les touches de fonction: Après avoir touché la touche ADD KEY , vous avez la possibi- lité de sélectionner la forme de la touche (cercle/ellipse, rectangle, croix). Après avoir sélectionné cette option en touchant le sym- bole, une vue avant du champ de la touche s'affiche, et vous pou- vez modifier la taille de ce champ en touchant en touchant ses contours. Vous pouvez par ailleurs déplacer le champ des touches à l’aide des touches fléchées qui s'affichent en haut. Appuyez sur

pour enregistrer. Pour annuler, appuyez sur EXIT

(F) Ajouter une nouvelle page des touches de fonction: Vous pouvez utiliser les touches de sélection (6)(7) pour basculer entre les pages des touches, qui sont proches de l’espace où doit être ajoutée une nouvelle page. Après avoir touché sur la INSERT PAGE , une nouvelle page vide des touches de fonction est ajou- tée avant la page qui s'affiche momentanément. L’autre option APPEND PAGE permet d’ajouter la page derrière la page en cours de visualisation. (G) Supprimer la page pour des touches de fonction: Utilisez les touches de sélection des pages (6)(7) pour basculer dans la page des touches de fon- ction que vous voulez supprimer. Après avoir touché l’option DELE- TE PAGE et validé avec YES (oui), la page en cours de visuali- sation est supprimée. Vous pou- vez annuler le processus à l’aide de la touche

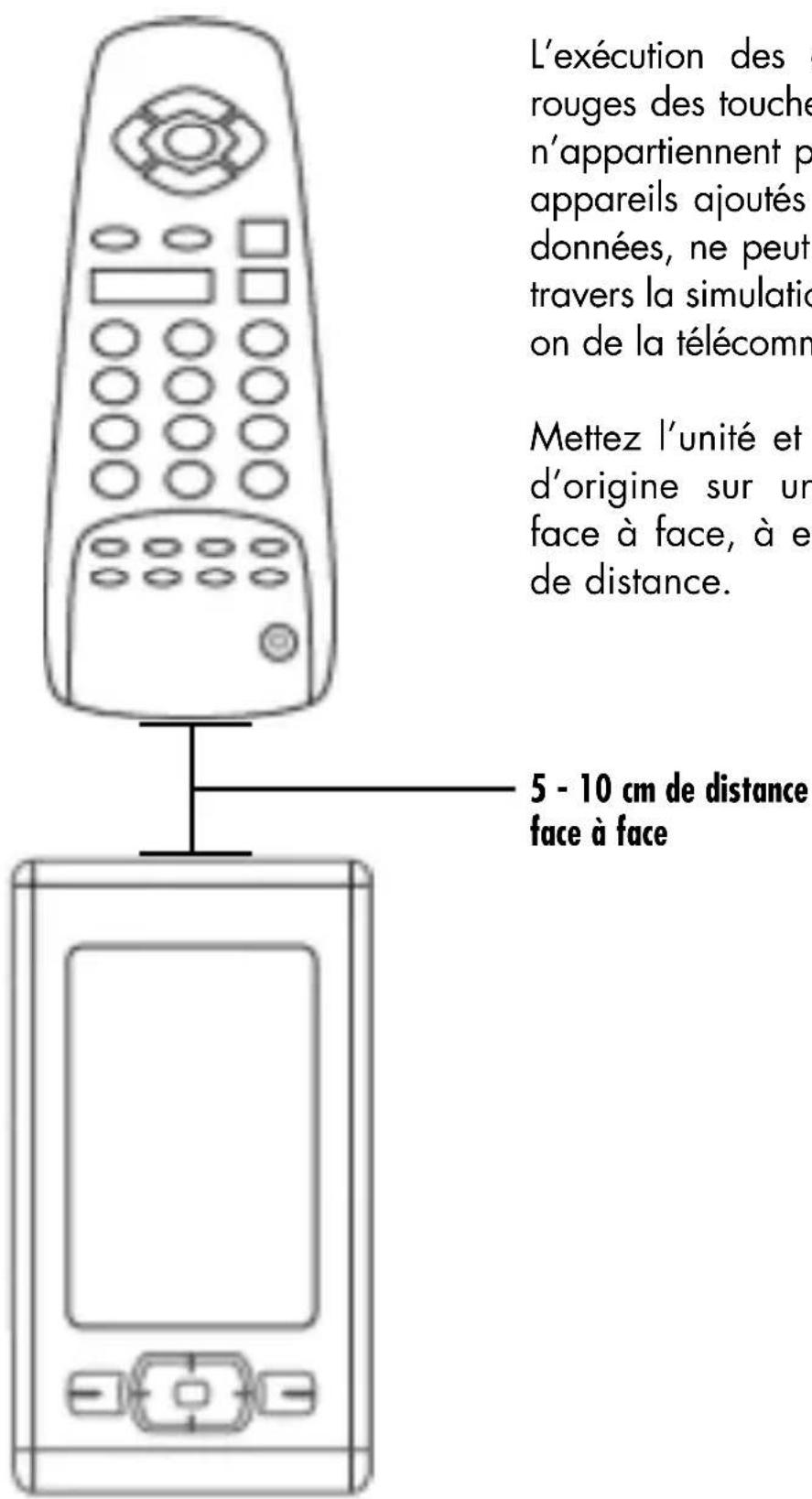

L’exécution des commandes infra- rouges des touches de fonction, qui n’appartiennent pas aux pages des appareils ajoutés dans la base des données, ne peut être réalisée qu'à travers la simulation lors de l’utilisati- on de la télécommande originale. Mettez l’unité et la télécommande d’origine sur une surface plate, face à face, à environ 5 - 10 cm de distance.

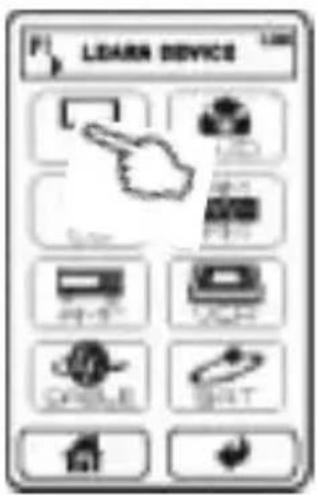

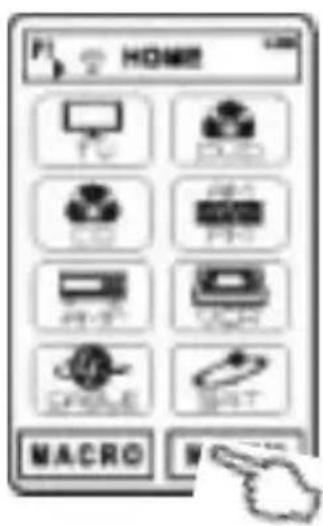

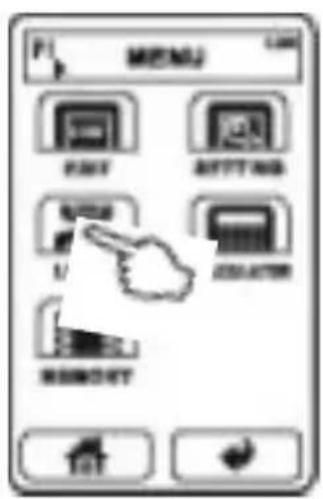

Apprentissage d’une touche d’appareil

MENU , sélectionner la touche LEARN. Sélectionnez la tou- che LEARN DEVICE. Choisissez la touche de l’appareil qui doit appren- dre le code (Parcourir avec les tou- ches de sélection des pages (6)(7)).

2. « LEARNING… » s’affiche à

l’écran et les deux télécommandes doivent placées l’une en face de l’autre. Maintenez enfoncée pen- dant longtemps la touche de la télé- commande originale, dont la com- mande infrarouge doit être copiée sur la télécommande universelle, jusqu’à ce que le message « Learn OK! » s’affiche. Si l’écran affiche le message « LEARN ERROR », les commandes n’ont pas été apprises correctement. La commande infra- rouge actuelle est maintenue. Si l’écran affiche le message « NO DATA », aucun signal n’a été reçu de la télécommande d’origine. La commande infrarouge actuelle est maintenue. Vérifiez si les batteries de la télécommande originale sont usées et si les LED des deux télé- commandes sont orientées vers l’au- tre télécommande. Chaque touche de l’appareil sur la page HOME peut également être affectée à une commande infrarouge à travers d’un apprentissage. Il est impossible de supprimer une commande infrarouge qui a été ajoutée, elle peut simplement être assimilée de nouveau.

prentissage a réussi, vous pou- vez apprendre les autres tou- ches de l’appa- reil en touchant une autre touche d’un appareil de la liste.112 Vincent Apprentissage d’une touche de fonction Chaque touche de fonction peut être affectée à une commande infrarouge à travers de l’apprentissage, même si la touche de l’appareil a été chargée dans la base de données. Les touches (« étroites ») (8) (9) (10) (11) (12) en bas de l’affichage LCD peuvent également être programmées, même si elles ne peuvent pas être utilisées dans la page d’accueil visible.Vincent

MENU , sélectionner la touche LEARN . Sélectionnez la touche LEARN DEVICE

2. Touchez la touche de l’apparei-

lauquel appartient la touche de fonction. Touchez ensuite la tou- che de fonction de votre choix.

3. « LEARNING… » s’affiche à

l’écran et les deux télécommandes doivent placées l’une en face de l’autre. Maintenez enfoncée pen- dant longtemps la touche de la télé- commande originale, dont la com- mande infrarouge doit être copiée sur la télécommande universelle, jusqu’à ce que le message « Learn OK! » s’affiche. Si l’écran affiche le message « LEARN ERROR », les commandes n’ont pas été apprises correctement. La commande infra- rouge actuelle est maintenue. Si l’écran affiche le message « NO DATA », aucun signal n’a été reçu de la télécommande d’origine. La commande infrarouge actuelle est maintenue. Vérifiez si les batteries de la télécommande originale sont usées et si les LED des deux télé- commandes sont orientées vers l’au- tre télécommande.

4. Lorsque l’apprentissage a réussi,

vous pouvez apprendre les autres touches de fonction en touchant une autre touche de fonction de la page.114 Vincent Apprentissage d’une touche de fonction avec des commandes infrarouges à basculement cyclique Grâce à l’apprentissage, chaque touche de fonction peut également être affectée à un changement cyclique comportant jusqu'à cinq commandes infrarouge au lieu d'une seule. Certaines télécommandes originales compor- tent des touches qui permettent effectivement d’effectuer cette opération. La différence avec une macro est basée sur le fait qu'une seule commande infra- rouge est généralement envoyée lorsque vous appuyez sur une touche. En appuyant sur des touches de façon consécutive, vous envoyez également des commandes respectivement selon l’ordre dans lequel elles ont été pro- grammées. Même si les pages des appareils de la base de données ont été chargées, toutes les touches de fonction d'un changement cyclique de com- mandes infrarouges peuvent être déprogrammées.Vincent

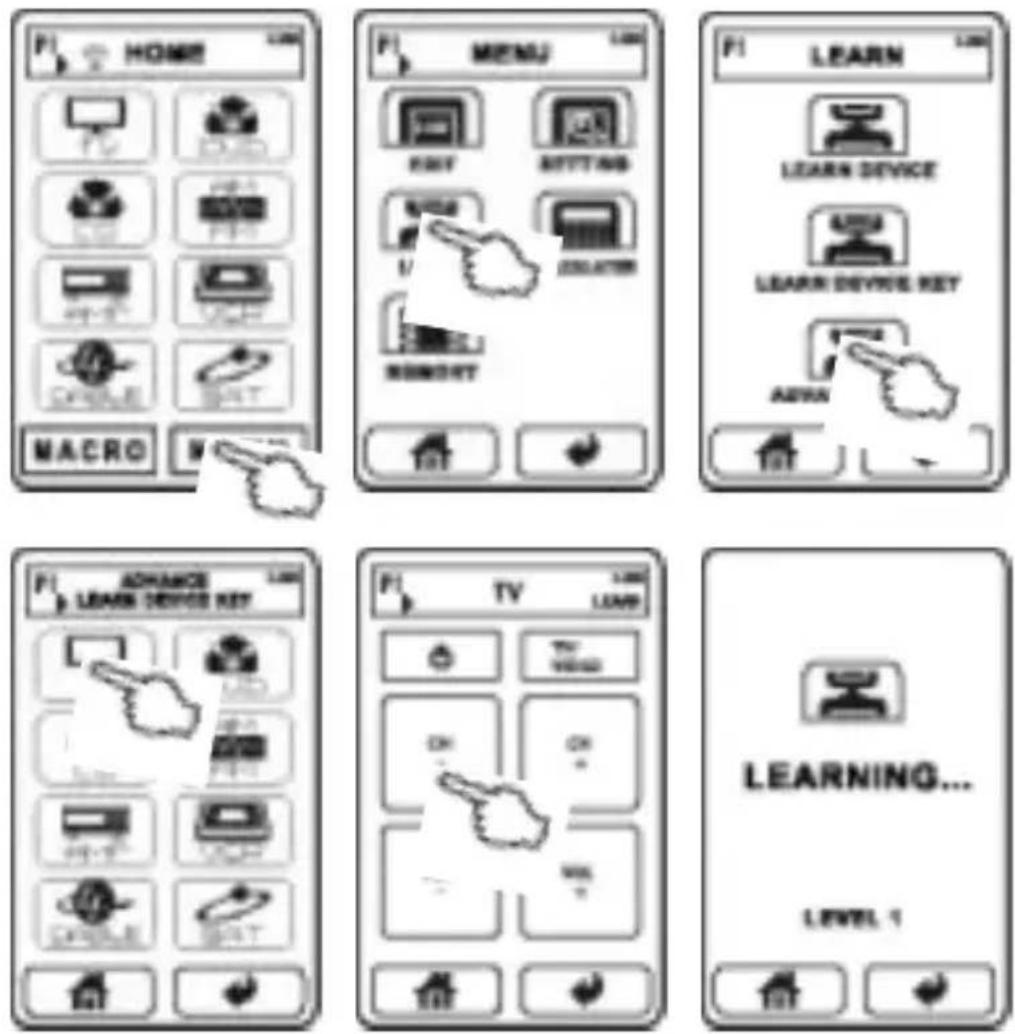

MENU , sélectionner la touche LEARN . Sélectionnez la touche ADVANCE LEARN et la touche d’appareil dont vous vou- lez modifier les touches de fonc- tion. Touchez la touche de fonc- tion de votre choix.

2. « LEARNING… » et « LEVEL 1 »

s’affichent à l’écran et les deux télécommandes doivent placées l’une en face de l’autre. Mainte- nez enfoncée pendant longtemps la touche de la télécommande originale, dont la commande infrarouge doit être copiée sur la télécommande universelle, jus- qu’à ce que le message « Learn OK! » s’affiche. Si l’écran affiche le message « LEARN ERROR », les commandes n’ont pas été ap- prises correctement. La comman- de infrarouge actuelle est main- tenue. Si l’écran affiche le messa- ge « NO DATA », aucun signal n’a été reçu de la télécommande d’origine. La commande infrarou- ge actuelle est maintenue. Véri- fiez si les batteries de la télécom- mande originale sont usées et si les LED des deux télécommandes sont orientées vers l’autre télé- commande.

3. Après l'assimilation de la premiè-

re étape, vous pouvez ajouter la deuxième commande infrarouge dans l’ordre programmé en tou- chant de nouveau la même tou- che de fonction. « LEARNING… » et « LEVEL 2 » s’affichent à l’écran et les deux télécomman- des doivent placées l’une en face de l’autre. Maintenez enfoncée pendant longtemps la touche de la télécommande originale, dont la commande infrarouge doit être copiée sur la télécommande uni- verselle, jusqu’à ce que le messa- ge « Learn OK! » s’affiche.

4. Si vous voulez, vous pouvez ajou-

ter d'autres commandes infrarou- ges en suivant les étapes décrites dans (3.). Après la transmission de cinq commandes, tous les autres processus de simulation retrans- mettent les commandes en cours en recommençant par l'étape 1.

5. Vous pouvez ensuite programmer

d’autres touches de fonction avec une séquence de commandes infrarouges ou terminer le proces- sus avec la touche .116 Vincent

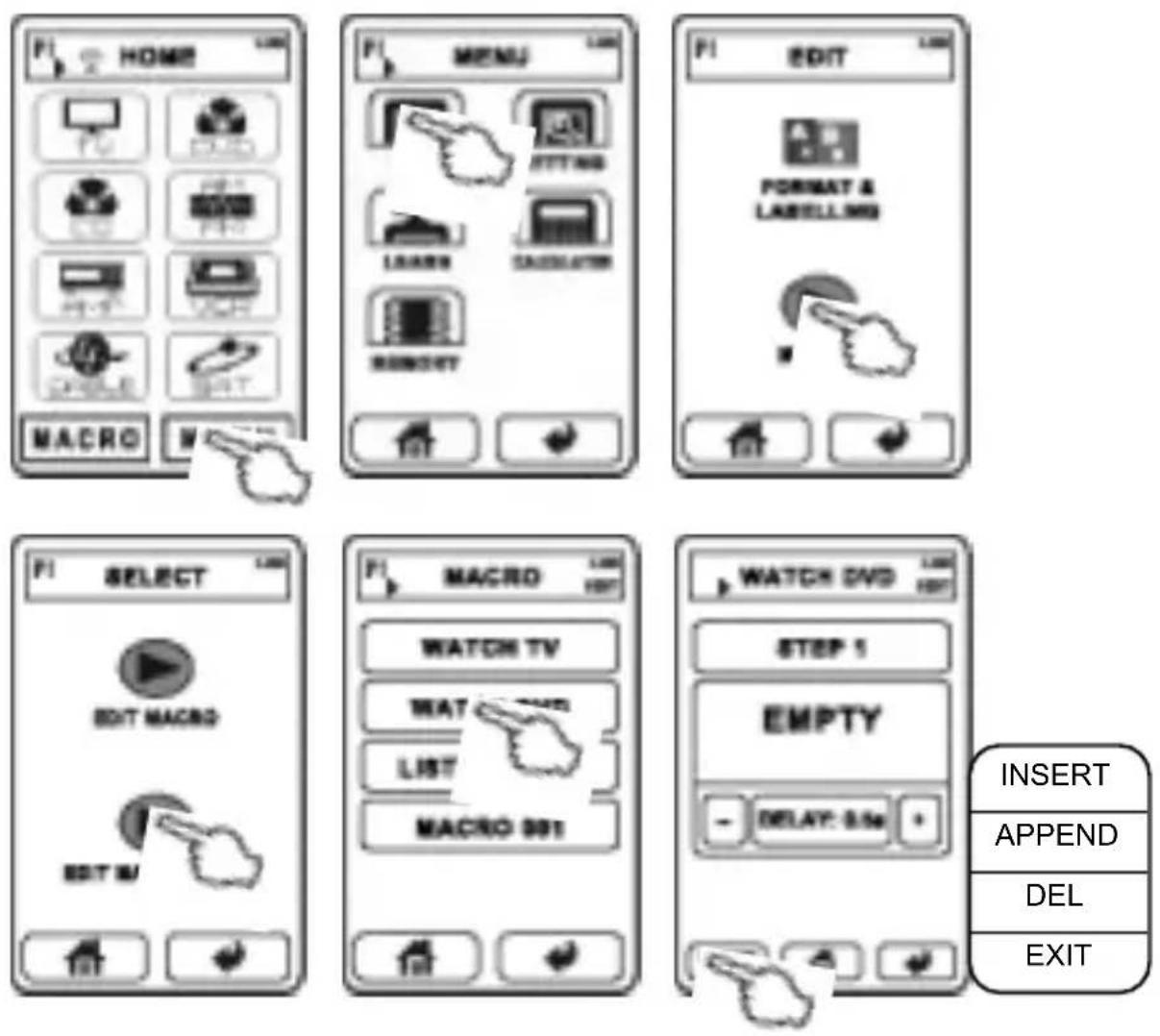

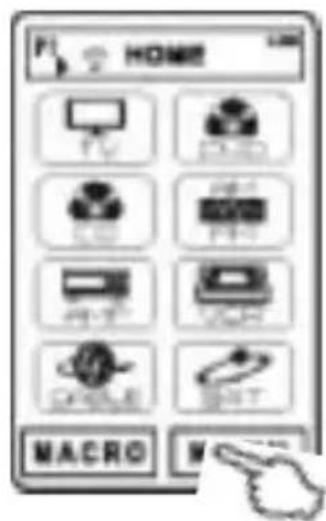

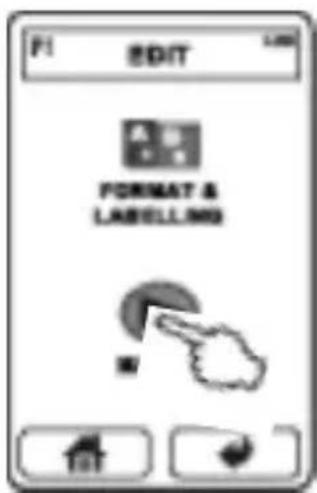

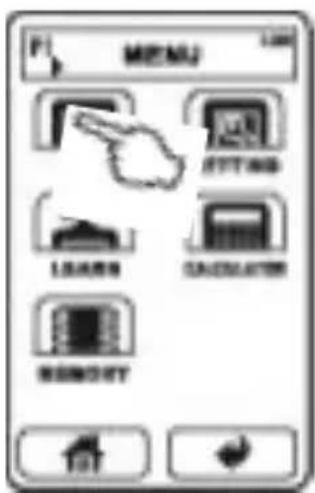

PROGRAMMATION DES MACROS

Une macro est une série définie de commandes infrarouges qui peuvent être affectées à des appareils différents et qui peuvent être exécutées suc- cessivement après avoir appuyé sur une touche. Par exemple un macro qui allume le téléviseur, sélectionne l’entrée vidéo de la télé, allume un lecteur DVD et démarre la lecture. Avant la programmation d’un macro, vérifiez d’abord que toutes les commandes nécessaires sont déjà enregi- strées dans la télécommande universelle. Ajouter et traiter les touches macro RENAME INSERT APPEND MOVE DEL EXIT (A) Pour ajouter un nouveau champ pour la touche macro, touchez ADD MACRO . Lorsque la liste comporte plu- sieurs pages, le nouveau champ de la touche est ajouté à la dernière page.

touche EDIT MACRO . La liste des ma- cros (vide au début) s’affi- che et vous pouvez sélec- tionner entre les options suivantes:Vincent

(B) Pour modifier l’un des champs des macros existantes, touchez ce champ. Ensuite, un menu comportant les options suivantes s’affiche:

Renommer la touche : Appuyez sur RENAME . Le nom ac- tuel de la macro s’affiche en haut, un champ des touches comportant des caractères et des chiffres 0..9 s’affiche au milieu alors qu’en bas, s’affichent certains boutons de sélection. La touche supprime les derniers caractères l’un après l’autre. La touche SYMBOL

LET- TER s’active pour sélectionner les caractères et les symboles entre les deux claviers. Il est impossible d’insérer le tréma allemand. La tou- che SMALL permet de basculer sur les caractères minuscules et la tou- che LARGE sur les caractères ma- juscules. La touche Space permet d'insérer un espace. La touche Cap permet de basculer entre les majus- cules et les minuscules. Vous pou- vez utiliser la touche SAVE pour ter- miner la modification du nom.

Insérer une nouvelle touche pour la macro : INSERT touche permet de rempla- cer le champ de la macro sélec- tionnée pour insérer le champ d’une nouvelle macro et de déplacer celle qui a été sélec- tionnée et tous les champs précé- dents vers le bas. La touche APPEND permet d’ajouter directe- ment au-dessous du champ de la macro sélectionnée un nouveau champ vide et de déplacer tous les champs précédents vers le bas. Toutes ces activités ne sont possibles que si un emplacement de la page en cours est libre. c) Déplacer la touche de la macro : La touche MOVE permet d’affi- cher des touches fléchées, avec les flèches haut/bas, vous pouvez déplacer la touche vers un autre emplacement vide et valider avec

. Utilisez la touche EXIT pour retourner à la liste des macros sans effectuer de modifications. Si le champ doit être déplacé vers une autre page de la macro, utilisez les touches de sélection des pages (6)(7).

Supprimer la touche de la macro : Après avoir sélectionné DEL , vous pouvez valider à l'aide de la tou- che YES (oui) ou vous pouvez appuyer sur

(non) pour retour- ner sur la liste sans effectuer de modifications.

Annuler sans modifications : La touche EXIT permet de retour- ner à la liste des macros.118 Vincent Programmation de la série de commandes des macros INSERT APPEND DEL EXIT

La liste des macros s’affiche (vide au début) et vous pouvez définir ou modifier la programmation pour une seule macro à ce niveau. Si la liste est vide, vous devez d’abord déplacer le nou- veau champ de la touche macro en suivant les étapes décrites plus haut. Après avoir touché le champ de la macro de votre choix, la page consacrée aux étapes de la commande macro s’affiche. Les commandes infra- rouges isolées de la série sont appelées « étapes » (steps). Vous pouvez utiliser les touches de sélection des pages (6)(7) pour parcourir les étapes de la com- mande macro (dans le cas oùVincent

plusieurs étapes sont disponibles). Vous avez la possibilité d’effectu- er les opérations suivantes: (A) Pour affecter une commande infrarouge à une étape macro, touchez le plus grand champ de la touche, au début, elle porte la marque « EMPTY » (VIDE). Vous pouvez maintenant sélectionner les touches de fonction de la télé- commande universelle, dont le code infrarouge est ajouté la macro. La sélection du DEVICE CODE n’est requise que dans des cas rares, lorsque vous voulez ajouter l’un des codes infrarouge dans la macro, lequel peut être envoyée en activant l’une des tou- ches de l’appareil. Dans le cas contraire, sélectionnez le KEY CODE , sélectionnez ensuite l’ap- pareil auquel appartiennent la touche de fonction et finalement la touche de fonction elle-même. Vous pouvez enfin régler la valeur de retard entre 0,5 et 99,5 secon- des à l'aide des touches plus/ moins. Ce retard est dépassé après l’exécution de la commande infrarouge correspondante. (B) Pour ajouter une nouvelle étape de la macro, sélectionnez l’étape la plus proche à l’aide des tou- ches de sélection des pages (6)(7), touchez EDIT , puis tou- chez soit INSERT (insérer avant l’étape en cours) ou APPEND (ajouter après l’étape en cours). Utilisez la touche EXIT pour annu- ler le processus. (C) Pour supprimer l’étape d’une macro, sélectionnez cette étape à l’aide des touches de sélection des pages (6)(7), touchez EDIT

puis DEL . Valider en appuyant sur YES (oui) ou annulez en appuyant sur

Une page supplémentaire réservée à un appareil ne peut être déplacée que si l’espace mémoire est suffisant.

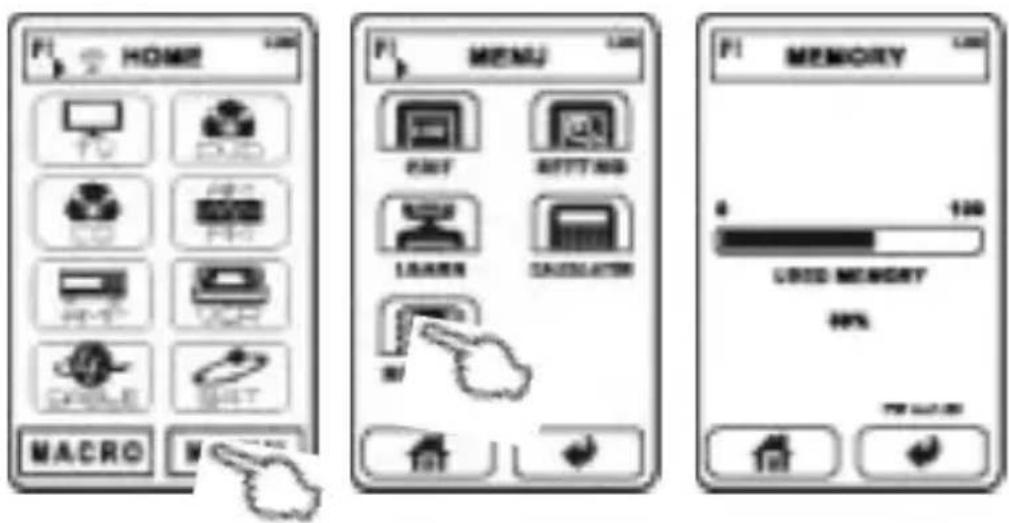

2. Le pourcentage de l’espace

mémoire occupé s’affiche ainsi que la version des micro logiciels utilisés (logiciel interne). Pour quit- ter la page info, appuyez sur la touche .Vincent

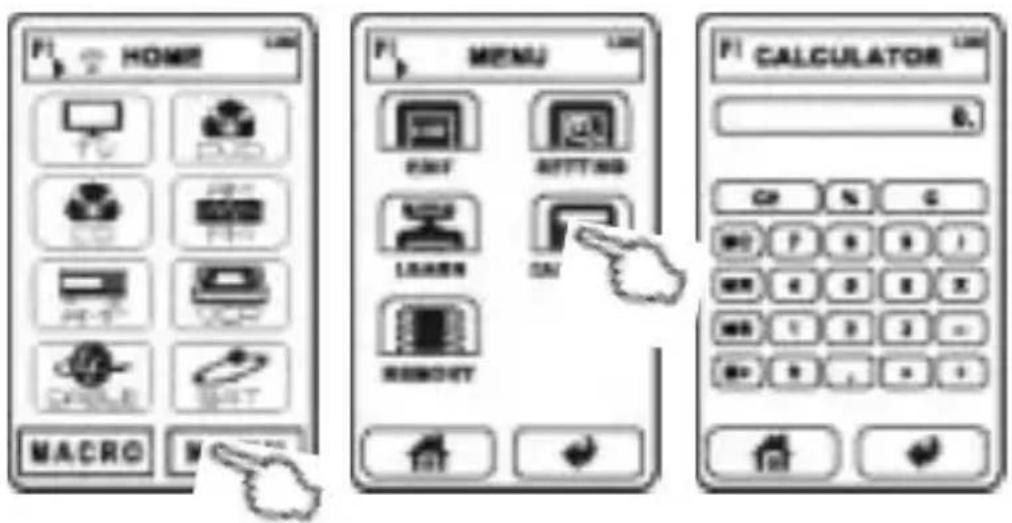

2. Ce page vous offre les options

courantes de la calculatrice. Pour quitter la calculatrice, appuyez sur la touche . Cette télécommande universelle est équipée d’une calculatrice pour les quatre opérations fondamentales et le calcul du pourcentage. CARACTERISTIQUES TECHNIQUES Mémoire : 60MB Connexion USB : douille miniUSB B Classe USB : Mass storage (dispositif MSC) Ecran LCD tactile : monochrome Dimensions : 72 x 130 x 30 mm Poids (sans piles) : 170 g Piles : 3x AAA (LR3)122 Vincent NOTIZEN / NOTESVincent
