Caractéristiques techniques	Trépied vidéo professionnel, capacité de charge jusqu'à 12 kg, hauteur maximale de 173 cm, hauteur minimale de 50 cm, poids de 3,5 kg.
Utilisation	Idéal pour la vidéo, compatible avec les têtes de trépied Manfrotto, conçu pour une stabilité accrue lors de prises de vue.
Maintenance et réparation	Nettoyer régulièrement les pieds et les articulations, vérifier les vis et les fixations, lubrifier les mécanismes si nécessaire.
Sécurité	Utiliser sur des surfaces stables, s'assurer que le trépied est bien déployé avant utilisation, ne pas dépasser la charge maximale recommandée.
Informations générales	Garantie de 2 ans, accessoires compatibles disponibles, conçu pour les professionnels de la vidéo et de la photographie.

FOIRE AUX QUESTIONS - 509HD MANFROTTO

Comment installer le MANFROTTO 509HD sur un trépied ?

Pour installer le MANFROTTO 509HD sur un trépied, assurez-vous que le trépied est stable. Fixez la tête de trépied en vissant la vis de montage située en dessous de la tête dans la platine du trépied.

Comment régler la fluidité de la tête de trépied MANFROTTO 509HD ?

Pour régler la fluidité, utilisez les boutons de réglage situés sur le côté de la tête. Tournez-les dans le sens des aiguilles d'une montre pour augmenter la résistance ou dans le sens inverse pour la diminuer.

Quel est le poids maximal supporté par le MANFROTTO 509HD ?

Le MANFROTTO 509HD peut supporter un poids maximal de 8 kg.

Comment entretenir la tête de trépied MANFROTTO 509HD ?

Pour entretenir la tête de trépied, nettoyez régulièrement la surface avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs.

Que faire si la tête de trépied MANFROTTO 509HD ne se verrouille pas correctement ?

Si la tête ne se verrouille pas correctement, vérifiez que la platine est bien en place et que la vis de verrouillage est bien serrée. Si le problème persiste, contactez le service client.

Est-ce que le MANFROTTO 509HD est compatible avec tous les trépieds ?

Le MANFROTTO 509HD est compatible avec tous les trépieds qui ont une vis de montage standard de 3/8 pouces.

Comment régler l'angle de la caméra avec le MANFROTTO 509HD ?

Pour régler l'angle de la caméra, utilisez le levier de réglage de l'inclinaison situé sur le côté de la tête. Déverrouillez-le, ajustez l'angle souhaité, puis resserrez le levier.

Y a-t-il une garantie pour le MANFROTTO 509HD ?

Oui, le MANFROTTO 509HD est généralement couvert par une garantie de deux ans. Veuillez vérifier les conditions spécifiques de votre achat.

Comment puis-je transporter le MANFROTTO 509HD en toute sécurité ?

Pour transporter le MANFROTTO 509HD en toute sécurité, utilisez un étui rembourré conçu pour les têtes de trépied. Assurez-vous que toutes les parties sont bien verrouillées avant de le ranger.

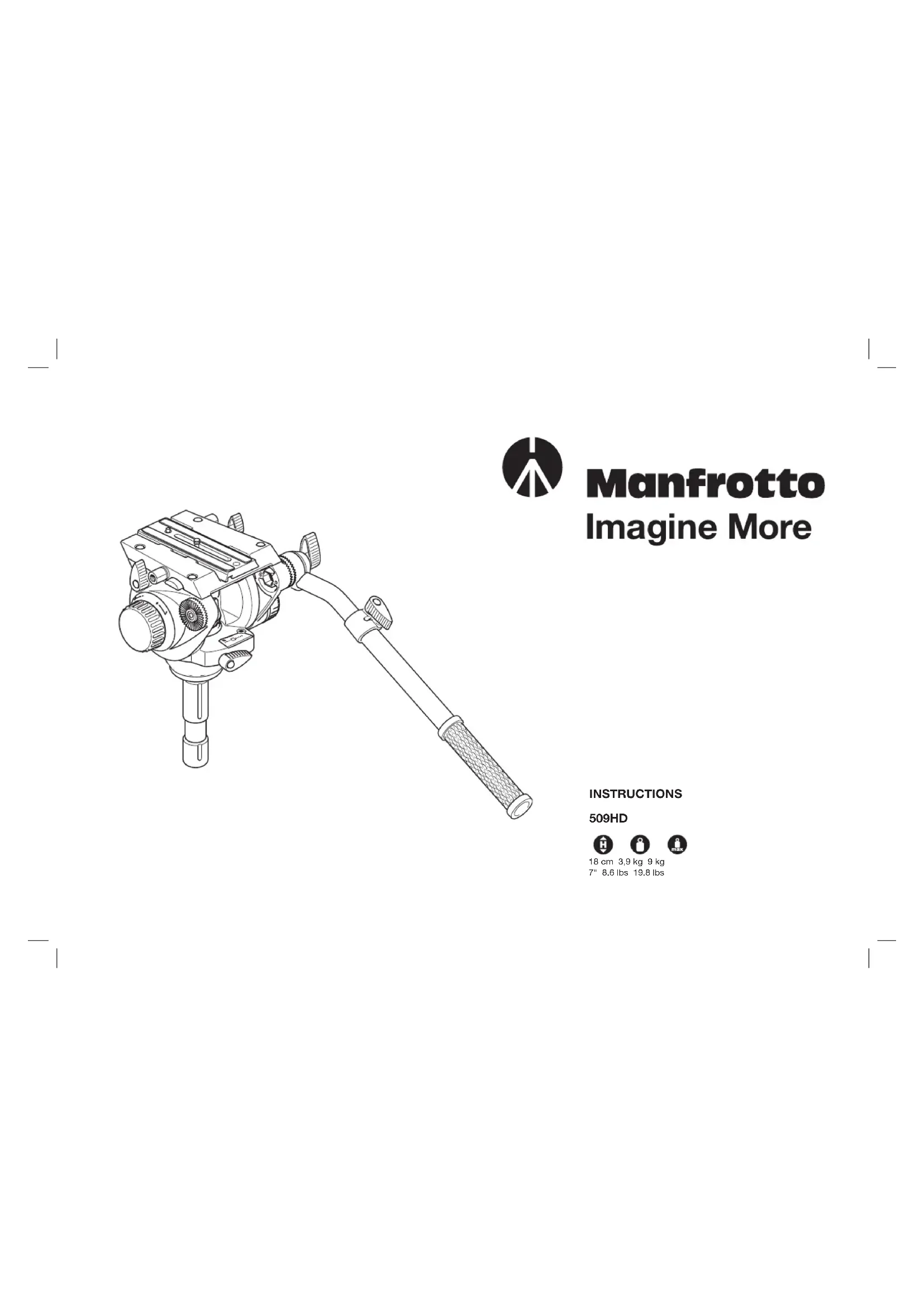

MODE D'EMPLOI 509HD MANFROTTO

11FD INTRODUCTION Conçu pour les caméras et les caméscopes de reportage.

CARACTÉRISTIQUES PRINCIPALES

• Plateau rapide coulissant permettant de positionner et d’équilibrer rapidement le caméscope (avec bouton de sécurité secondaire)

• Réglages de la friction des mouvements panoramique et de bascule

• Levier panoramique pour droitiers ou gauchers

• Niveau à bulle (rétro-éclairé) pour une mise à niveau précise

• Système de compensation pour des charges jusqu’à 8,5kg (18.7 lbs)@125mm C.O.G./12,8 kg(28.1 lbs) @55mm C.O.G

• Advanced Balancing Recorder (système de mémorisation de la balance) INSTALLATION

Afin d’insérer la pile du système ABR de mémorisation de la balance: - dévissez le papillon "U" - sélectionnez l’index "0" sur la molette "Q" (désactivation du système de contrepoids) - basculez la rotule comme indiqué sur la figure "0" - insérez la pile "AD" (CR1220-3V) en prenant soin de respecter le sens (pôle "+" visible) puis vissez le chapeau fourni "AX" en utilisant une pièce. Afin d’insérer la batterie du niveau à bulle (fig. 0): - pressez le clip "AB" - tirez le cache "AC" vers le haut pour l’extraire - insérez la pile "AD" (CR1220-3V) en prenant soin de respecter le sens (pôle "+" visible) Cette rotule est fournie avec le levier panoramique télescopique "A" (fig. 1) démonté. Le levier se monte de la manière illustrée figure 1, en vissant le bouton "D" à la rosette "E". La rosette "E" est munie de crans permettant de tourner le levier panoramique par crans de 10° et empêchant qu’il ne se desserre accidentellement. Le levier panora- mique "A" est télescopique et peut être allongé à l’aide du bouton "R" (fig. 1). Cette rotule est dotée d’une fixation pour levier panoramique de chaque côté, permet- tant de fixer le levier panoramique "A" à droite ou à gauche ou encore de fixer deux leviers panoramiques (il est possible d’acheter un levier supplémentaire en option) pour un contrôle à deux mains de caméras plus lourdes.

12D F FIXATION DE LA ROTULE SUR UN TRÉPIED Cette rotule peut être montée sur des trépieds dotés d’un bol de 100 mm de diamètre. Pour monter la rotule sur un trépied (voir fig. 2): - placez la boule de la rotule dans le bol du trépied - vissez la poignée "H" sous le trépied contre le bol, sans trop serrer - tout en tenant la poignée "H", mettez le trépied à niveau en vous aidant du niveau à bulle "C" - enfin, serrez fermement la poignée "H" afin de bloquer la rotule sur le trépied. Pour monter la rotule sur un trépied doté d’une vis de fixation de 3/8", utilisez l’adapta- teur Manfrotto 325 disponible en option. Pour un fonctionnement maximum et optimisé de la rotule, nous recommandons avant toute utilisation de réaliser 3-4 fois des mouvements de rotation sur les axes horizon- taux et verticaux afin de corectement roder le mouvement. FIXATION DU PLATEAU RAPIDEÀ LA CAMÉRA

Le plateau rapide (fig. 3) possède un pas de vis 1/4" "K"; un adaptateur en 3/8" "S" à fixer sur la vis "K" et un ergot anti-rotation "P". Tous ces éléments sont fournis non assemblés. Vérifiez la dimension du pas de vis de votre caméscope et sélectionner la vis "S" ou "K" pouvant se fixer au plateau rapide (fig. 3). Si le caméscope possède également un orifice anti-rotation, insérez l’ergot anti-rotation " P " sur le plateau rapide comme montré en figure 3. Ensuite, alignez la caméra sur le plateau " L " (fig. 4). Pour pouvoir fixer le caméscope sur le plateau "L" (fig. 4), resserrez la vis "K" ou la vis "S" dans l'orifice fileté de votre caméscope. Vous pouvez utiliser une pièce de monnaie pour resserrez la vis mais N'EXERCEZ PAS UNE FORCE EXCESSIVE. Si le caméscope ne possède pas d'orifice correspondant à une tige métallique anti-ro- tation, alors alignez l’objectif de la caméra sur la flèche indiquant "LENS" visible sur la partie inférieure du plateau de la caméra "L" avant de resserrer complètement.

13FD MISE EN PLACE DE LA CAMÉRA SUR LA ROTULE ET Faites coulisser le plateau "L" dans le support de la rotule tel qu’illustré fig. 5, jusqu’à ce que le bouton secondaire de sécurité "N" émette un "clic". Bloquez ensuite le bou- ton "M". Tenez la caméra pendant l’opération suivante afin de l’empêcher de glisser vers l’avant ou l’arrière. Pour trouver le point d’équilibre de votre caméra: - Mettez la rotule à niveau sur le trépied à l’aide du niveau à bulle "C" (fig. 1). - Sélectionnez l’index "0" sur la molette "Q" (désactivation du système de contrepoids) comme indiqué sur la fig. 8 - Desserrez le bouton de blocage "M" du plateau rapide (fig. 1) ainsi que le bouton de réglage de l’inclinaison "U" (fig. 6), réglez la friction au minimum à l’aide de la molette "T" (fig. 6), puis faites coulisser la caméra vers l’arrière et vers l’avant jusqu’à trouver le point d’équilibre, c’est-à-dire la position dans laquelle la rotule reste à l’horizontale sous le poids de la caméra (fig. 6). - Une fois la caméra positionnée en équilibre, bloquez le plateau "L" (fig. 6) en resser- rant le bouton de blocage "M" (fig. 1). La rotule intègre le système "ABR" de mémorisation de la balance (fig. 7) Après avoir déterminé le point d’équilibre, procédez comme décrit ci-dessous afin de mémoriser cette position: - pressez le bouton rouge "AR" pour allumer le système - pressez et maintenez appuyé le bouton rouge "AR" pendant environ 3 secondes, jusqu’à ce que les deux témoins lumineux "AT" et "AS" se mettent à clignoter 3 fois, puis virent au vert. - relâchez le bouton "AR" Désormais, le système vous indiquera la bonne position lorsque vous réinstallerez la caméra. Procédez comme ceci : - Pressez le bouton rouge "AR" pour allumer le système - Insérez et faites glisser le plateau "L" de la caméra au-dessus de la rotule, jusqu’à ce que les témoins lumineux "AT" et "AS" virent au vert NB : Le système ABR s’éteint automatiquement au bout de 15 secondes ou 2 minutes, selon que le plateau est immobilisé ou non. Vous pouvez cependant l’éteindre manuel- lement en pressant à nouveau le bouton "AR".

Pour compenser le déséquilibre du poids de l’équipement (le poids est déséquilibré dès que la caméra est inclinée), la rotule est équipée d’un système de ressort de com- pensation qui peut être réglé sur l’une des trois positions possibles ou désactivé. Les trois réglages de compensation possibles correspondent à différents poids d’équi- pement@125mm C.O.G. et @55mm C.O.G.: - système de compensation désactivé: réglage "0" (fig. 8) - charge de 2,8 kg (6.2 lbs) @125mm C.O.G./ 4,2 kg (9.3 lbs) @55mm C.O.G: réglage "1" sur la molette "Q" - charge de 5,6 kg (12.3 lbs) @125mm C.O.G. / 8,4 kg (18.5 lbs) @55mm C.O.G.: réglage "2" sur la molette "Q" - charge de 8,5 kg (18.7 lbs) @125mm C.O.G/ 12,8 kg (28.1 lbs) @55mm C.O.G: réglage "3" sur la molette "Q" (Le système de contrebalancement est conçu pour des caméscopes de poids stan- dard, mais la rotule peut supporter une charge allant jusqu'à 9 kg @125mm C.O.G/ 13,5 kg @55mm C.O.G sans contrebalancement). Pour utiliser le système de compensation, procédez de la manière suivante: - desserrez le bouton "U" (fig. 1) tout en tenant votre caméra afin d’éviter qu’elle ne bascule - avec votre main libre, tournez la molette "Q" sur le repère "1" - inclinez la caméra vers l’avant et relâchez-la précautionneusement: a) si la caméra ne bouge pas, le réglage "1" correspond à la compensation qui convient pour votre caméra b) si la caméra s’incline davantage vers l’avant, choisissez le réglage "2" sur la molette "Q". Là aussi, si la caméra ne bouge plus, le réglage "2" est celui qui convient. c) si la caméra continue de pencher vers l’avant, placez la molette "Q" sur le réglage "3". C’est le réglage maximum possible. RETRAIT DE LA CAMÉRA DE LA ROTULE Lorsque vous devez retirer la caméra de la rotule, tenez-la fermement d’une main tandis que vous débloquez le bouton "M" et appuyez sur le dispositif "N" de l’autre, puis faites coulisser la caméra hors de la rotule.

15FD UTILISATION UND Mettez la rotule à niveau sur le trépied à l’aide du niveau à bulle "C" (fig. 1). La rotule peut être orientée horizontalement sur 360° et basculer verticalement de +90° à -60°. Le levier "A" vous permet de contrôler les mouvements de la rotule avec précision (fig. 1). - le mouvement panoramique se bloque à l’aide du bouton "V" - la friction du mouvement panoramique peut également être réglée de manière conti- nue à l’aide du dispositif "Y" - le mouvement de bascule se bloque à l’aide du bouton "U" - la friction du mouvement de bascule peut également être réglée de manière continue à l’aide de la molette "T" REMARQUE: Les réglages panoramiques et de bascule requis dépendent: - du poids de la caméra utilisée - de la vitesse de mouvement requise - de la température ambiante Le niveau à bulle "C" (fig. 12) est doté d’un rétro-éclairage qui s’allume à l’aide du bouton "B": - appuyez sur le bouton "B" pendant 1 seconde pour éclairer le niveau à bulle pendant 10 - secondes, et pendant plus d’1 seconde pour éclairer le niveau à bulle pendant 60 secondes. Remarque: l’éclairage du niveau à bulle s’éteint automatiquement au bout de 10 ou 60 secondes, mais il est possible de l’éteindre manuellement en appuyant de nouveau sur le bouton "B". Le voyant lumineux rouge situé à côté du bouton "B" indique le niveau de charge de la pile: il s’allume lorsque le niveau de charge de la pile est faible. Afin de changer la pile du système ABR (fig. 13) : - dévissez le papillon "U" – voir fig. "0" - sélectionnez l’index "0" sur la molette "Q" (désactivation du système de contre- poids)– voir fig. "0" - basculez la rotule comme indiqué sur la figure "0" - ôtez le chapeau "AX" à l’aide d’une pièce de monnaie - remplacez la pile "AD" (CR1220-3V) en prenant soin de respecter le sens (pôle "+" visible) - revissez le chapeau "AX" à l’aide d’une pièce de monnaie

Afin de changer la pile du niveau à bulle (fig. 13): - retirez la rotule du trépied - pressez le clip "AB" - tirez le cache "AC" vers le haut pour l’extraire - remplacez la pile "AD" (CR1220-3V) en prenant soin de respecter le sens (pôle "+" visible) Remarque: Le levier "M"/"V"/"U" (fig. 1) est indexé de façon à pouvoir être positionné différemment sans que cela ait d’incidence sur le système de blocage. Tirez le levier vers vous, tournez-le dans le sens souhaité puis relâchez-le et il se mettra automati- quement dans cette nouvelle position.

ATTACHAGE DES ACCESSOIRES

La tête dispose de deux pas femelles filetés 3/8" "J" (fig. 14) qui peuvent être utilisés afin d’attacher des accessoires (comme des bras Manfrotto afin d’accrocher des lumières, etc…). Veuillez noter qu’en ajoutant des accessoires, il se peut que vous ayez à ajuster le réglage de contrepoids de la tête.
