MODE D'EMPLOI Archer VR200v TP-LINK

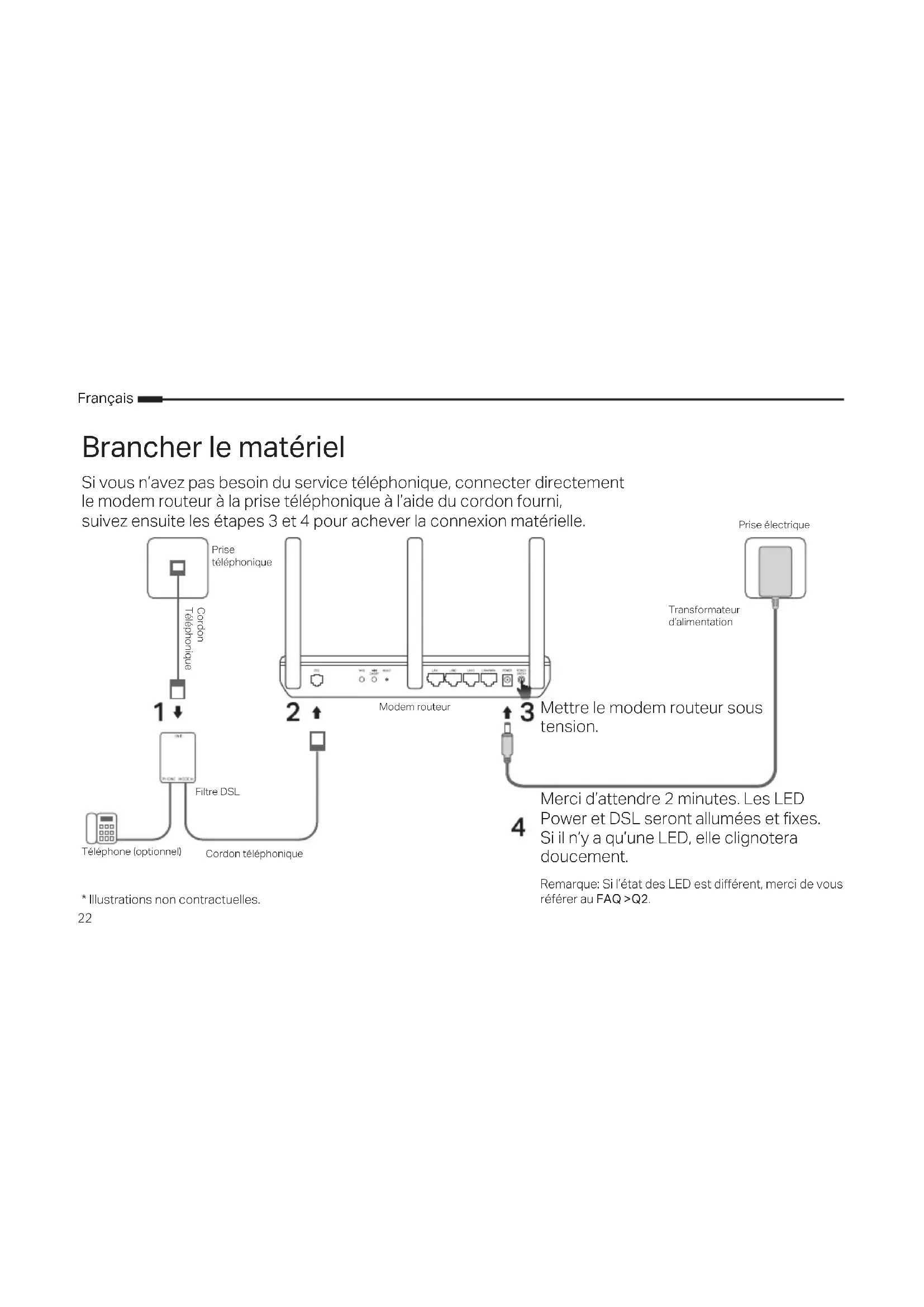

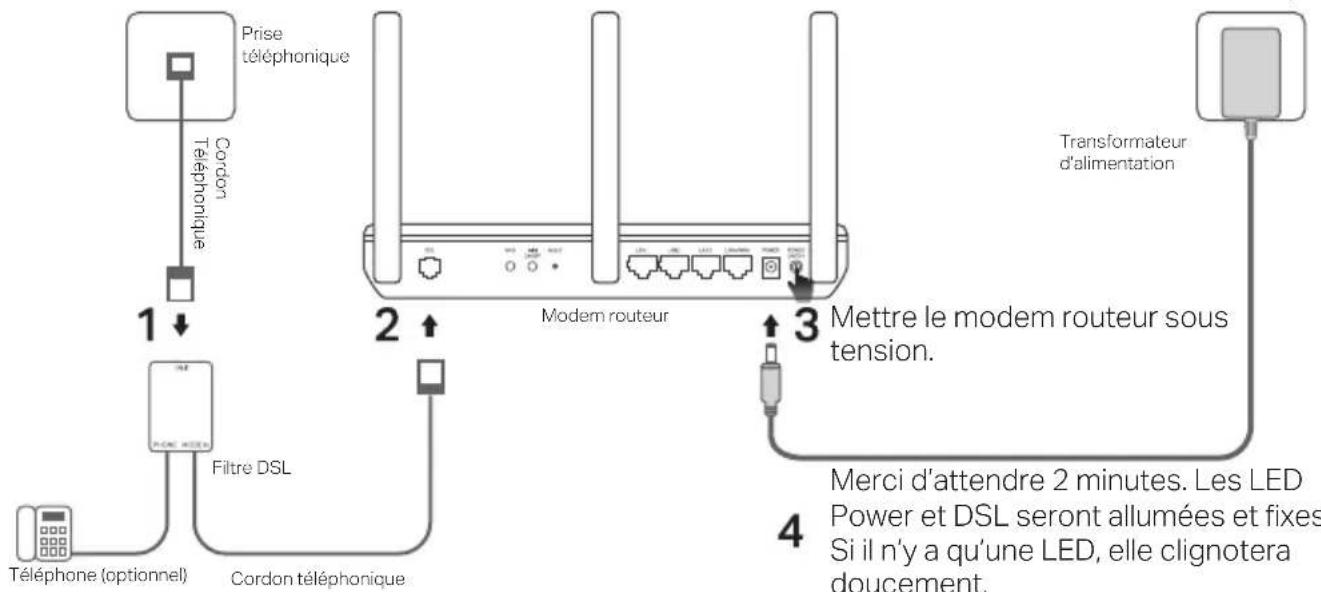

Brancher le matériel Si vous n’avez pas besoin du service téléphonique, connecter directement le modem routeur à la prise téléphonique à l’aide du cordon fourni, suivez ensuite les étapes 3 et 4 pour achever la connexion matérielle.

• Illustrations non contractuelles. Remarque: Si l’état des LED est diérent, merci de vous référer au FAQ >Q2. Cordon Téléphonique Merci d’attendre 2 minutes. Les LED Power et DSL seront allumées et xes. Si il n’y a qu’une LED, elle clignotera doucement. Prise téléphonique Cordon téléphonique Modem routeur Mettre le modem routeur sous tension. Prise électrique Filtre DSL Téléphone (optionnel) Transformateur d’alimentation23 Français Conguration depuis un navigateur internet 2 Congurer le modem routeur depuis un navigateur internet A Ouvrir un navigateur internet et saisir http://tplinkmodem.net ou 192.168.1.1. Remarque: Si la page d’authentication n’apparait pas, référez vous à la Q1 de la FAQ. B Créer un mot de passe pour les prochaines connexions, ou en fonction du routeur, utiliser admin comme nom d’utilisateur et comme mot de passe. C Aller sur la page Installation Rapide (Quick Setup)/Démarrage Rapide (Quick Start), suivre pas à pas les instructions pour achever la configuration initiale. 1 Connecter l’ordinateur ordinateur au modem routeur via une connexion Wi-Fi ou Ethernet. Ethernet Connecter votre ordinateur au port LAN (1/2/3/4) à l’aide d’un cordon Ethernet. Wi-Fi Connexion Wi-Fi en utilisant les SSID (Nom de réseau Wi-Fi) et Code/Mot de passe (Wireless Password) inscrits sur l’étiquette présente sous le produit. Vous pouvez maintenant proter d’internet. Cordon EthernetFrançais

Si vous possédez déjà un modem / Box ou si votre connexion Internet provient directement d’une prise murale Ethernet, vous pouvez passer en mode Routeur WiFi. Suivez les étapes ci- dessous et congurez-le. 1 Connexion de votre ordinateur au routeur (port LAN 1/2/3) via une connexion câblée ou WiFi. Remarque: le SSID (noms de réseau) et le mot de passe WiFi sont imprimés sur l’étiquette du produit. 2 Conguration du modem / routeur via un navigateur Web. A Lancez un navigateur Web et tapez http://tplinkmodem.net ou 192.168.1.1. Remarque : Si la page d’authentication n’apparait pas, référez vous à la Q1 de la FAQ.. B Créer un mot de passe pour les tentatives de connexion ultérieures ou utilisez admin Vous avez déjà un modem ou une Box ? pour les nom d’utilisateur et mot de passe de certains routeurs. 3 Connectez le modem au port WAN du routeur via un câble Ethernet. 4 Accédez à WAN > Conguration WAN pour modier le TYPE PHYSIQUE WAN et terminer la conguration. Vous pouvez maintenant proter d’internet. Pour des paramétrages plus complexes, référez-vous au mode d’emploi téléchargeable librement sur le site WEB www.tp-link.com/fr. Cordon Ethernet Modem Bloc d’alimen- tation25 Français FAQ (Questions Fréquentes) Q1. Que faire si la page d’authentication n’apparait pas ? R1. Si l’ordinateur est conguré avec une adresse IP statique ou xe, changer pour obtenir une adresse IP automatiquement depuis le modem routeur. R2. Vériez avoir correctement saisi http://tplinkmodem.net dans le navigateur et validez par la touche Entrée (Enter). R3. Utilisez un autre navigateur Web et essayez à nouveau. R4. Redémarrez votre modem routeur et essayez à nouveau. R5. Désactivez puis réactivez l’adaptateur réseau utilisé pour votre connexion internet. Q2. Que faire si l’état de la LED n’est pas correct ? R1. Vériez vos branchements ce qui inclut connexion téléphonique et alimentation électrique. R2. Réinitialisez votre modem routeur à ses paramètres par défaut. R3. Supprimez le ltre DSL, connecter le modem routeur directement à la prise téléphonique et recongurer le modem routeur en suivant les instructions de ce guide d’installation rapide. R4. Consultez votre FAI (Fournisseur d’Accès Internet) pour qu’il vérie l’état de votre ligne DSL. R5. Si vous avez essayé toutes les suggestions qui précèdent et que le problème persiste, contactez notre support technique. Tether App L’App Tether TP-Link ore une solution simple et intuitive pour accéder et administrer votre routeur. Vous pouvez bloquer les appareils qui ne sont pas les bienvenus, paramétrer le contrôle parental, paramétrer le Wi-Fi et plus encore. Scanner le QR code pour télécharger l’App Tether TP-Link depuis l’App Store Apple ou Google Play. Remarque: l’application Tether n’est pas compatible avec certains routeurs. Merci de vérier la descriptif de l’application avant de la télécharger.Français

Q3. Que faire si je n’accède pas à internet ? R1. Assurez vous que les cordons téléphonique et réseau sont correctement branchés. R2. Essayez de vous connecter à l’interface WEB du modem routeur en utilisant l’adresse par défaut : http://tplinkmodem.net. Si vous le pouvez, essayez les solutions suivantes. Si vous ne le pouvez pas, modiez le paramétrage de votre ordinateur an qu’il obtienne son adresse IP automatiquement par le modem routeur. R3. Consultez votre FAI et assurez vous que les paramètres : VCI/VPI (ou N° de VLAN), le type de connexion, le nom d’utilisateur et le mot de passe sont corrects. S’ils ne le sont pas, corrigez les paramètres requis et réessayez. R4. Restaurez le modem routeur à ses paramètres par défaut et recongurer le modem routeur en suivant les instructions de ce guide d’installation rapide. R5. Si vous avez essayé toutes les suggestions qui précèdent et que le problème persiste, contactez notre support technique. Q4. Que puis-je faire si j’ai oublié mon mot de passe ?

• Mot de passe de l’interface d’administration : R. Consultez la Q5 de la FAQ pour réinitialiser le routeur, puis recréer un mot de passe pour les prochaines connexions, ou utiliser admin comme nom d’utilisateur et comme mot de passe.

• Mot de passe réseau Wi-Fi : R1. Le mot de passe Wi-Fi par défaut (Wireless Password /PIN) est inscrit sur l’étiquette présente sous le produit. R2. Si le mot de passe Wi-Fi par défaut a été modié, authentiez vous sur la page d’administration du routeur pour consulter ou modier le mot de passe Wi-Fi. Q5. Comment restaurer le modem routeur à ses paramètres par défaut ? R1. Le modem routeur étant sous tension, maintenez appuyé le bouton RESET jusqu’à ce qu’il y ait un changement manifeste de l’état de toutes ses DELs, relâcher ensuite le bouton. R2. Connectez-vous à l’interface d’administration du modem routeur, allez dans Administration du système pour restaurer le modem routeur.27 Italiano Connessione Hardware Se non necessitate del servizio telefonico, collegate il modem router direttamente alla presa telefonica mediante un cavo telefonico, quindi seguite i passi 3 e 4 per completare la connessione hardware.

• Maintenir l’appareil à l’écart de l’eau, du feu, de l’humidité ou de tout environnement chaud.

• Ne pas tenter de démonter, réparer ou modier l’appareil. Si vous avez besoin d'un service, veuillez nous contacter.

• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l’appareil.

• Ne pas utiliser un chargeur diérent de ceux recommandés.

• Ne pas utiliser l’appareil dans les zones ou les communications sans-l sont interdites.

• L’adaptateur doit être facilement accessible et se trouver à proximité de l’équipement. Merci de lire et de suivre les instructions de sécurité ci-dessus avant d’utiliser l’appareil. Nous ne pouvons garantir qu’aucun accident ou dommage ne se produira en raison d’un usage incorrect de l’appareil. Merci d’utiliser cet appareil avec précaution, le non respect des consignes de sécurité est à vos risques et périls. Concerne les produits de marque TP-Link uniquement. Pour plus d’informations sur la période conditions et les procédures, veuillez visiter : www.tp-link.fr/support de garantie, lesCETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D’AUTRES DROITS QUI PEUVENT VARIER D’UN ETAT, D’UN PAYS OU D’UNE PROVINCE A UNE AUTRE. DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS. TP-Link garanti les matériels marqués TP-Link, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s’ils sont utilisés normalement et selon les prescriptions de TP-Link, pour une durée: inscrite sur l’emballage du produit ; à compter de la date d’achat par l’utilisateur nal. Italiano Informazioni di Sicurezza
