Caractéristiques techniques	Cuisinière électrique avec four, 60 cm de largeur, 4 foyers vitrocéramiques, classe énergétique A.
Capacité du four	Environ 60 litres.
Fonctions du four	Chaleur tournante, grill, cuisson traditionnelle.
Utilisation	Idéale pour la cuisson de plats variés, facile à utiliser avec des commandes intuitives.
Entretien	Nettoyage facile grâce à la surface lisse et aux grilles amovibles.
Sécurité	Système de sécurité pour éviter les surchauffes, protection contre les enfants.
Informations générales	Design moderne, disponible en couleur blanche, garantie de 2 ans.

FOIRE AUX QUESTIONS - TFEH60SW10A TELEFUNKEN

La cuisinière TELEFUNKEN TFEH60SW10A ne s'allume pas. Que faire ?

Vérifiez si l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Les plaques de cuisson ne chauffent pas. Quelles peuvent être les causes ?

Assurez-vous que la plaque est bien sélectionnée et que les boutons de contrôle sont correctement réglés. Si le problème persiste, vérifiez le fusible ou le disjoncteur.

Comment nettoyer la cuisinière TELEFUNKEN TFEH60SW10A ?

Utilisez un chiffon humide et un détergent doux pour nettoyer les surfaces. Évitez les produits abrasifs qui pourraient rayer les surfaces.

La fonction de minuterie ne fonctionne pas. Que faire ?

Assurez-vous que vous avez correctement réglé la minuterie. Consultez le manuel d'utilisation pour des instructions détaillées sur son utilisation.

Y a-t-il un moyen de réinitialiser la cuisinière ?

Pour réinitialiser l'appareil, débranchez-le pendant quelques minutes, puis rebranchez-le. Cela peut résoudre certains problèmes temporaires.

Comment savoir si l'élément chauffant est défectueux ?

Si l'élément ne chauffe pas du tout après avoir vérifié l'alimentation, il peut être défectueux. Un technicien qualifié devrait l'examiner.

Quels types de casseroles peuvent être utilisés sur cette cuisinière ?

Utilisez des casseroles compatibles avec les plaques de cuisson, comme l'acier inoxydable, la fonte ou l'aluminium. Évitez les casseroles en verre ou en céramique.

Les boutons de contrôle sont bloqués. Que faire ?

Vérifiez s'il y a des débris ou des résidus autour des boutons. Nettoyez-les délicatement pour voir si cela résout le problème.

Comment puis-je obtenir un manuel d'utilisation pour la TELEFUNKEN TFEH60SW10A ?

Vous pouvez télécharger le manuel d'utilisation sur le site web de TELEFUNKEN ou contacter le service client pour une copie papier.

Est-il normal que la cuisinière dégage une odeur lors de la première utilisation ?

Oui, cela peut être normal en raison des résidus de fabrication. Assurez-vous de ventiler la cuisine et laissez l'appareil fonctionner à vide pendant quelques minutes.

MODE D'EMPLOI TFEH60SW10A TELEFUNKEN

FR ENSEMBLE INTÉGRÉ / Manuel d'utilisation

Merci d'avoir choisi ce produit.

Le présent Manuel d'utilisation contient des informations importantes sur la sécurité, ainsi que des instructions destinées à vous assister dans l'utilisation et la maintenance de votre appareil.

Veuillez le lire soigneusement avant d'utiliser l'appareil et conservez-le pour référence ultérieure.

Icône Type : Signification
	AVERTISSEMENT Risque de blessure grave ou de mort
	RISQUE DE CHOC ELECTRIQUE Risque de tension dangereuse
	ATTENTION Risque de blessure ou de dommages matériels
	IMPORTANT Utilisation adéquate du système

TABLE DES MATIÈRES

1. CONSIGNES DE SÉCURITÉ....53

1.1. Consignes générales de sécurité ....53
1.2. Avertissements d'installation ....56
1.3. Pendant l'utilisation ....56
1.4. Pendant le nettoyage et l'entretien....58

2.INSTALLATION ET PRÉPARATIONS À L'UTILISATION ....59

3.CARACTÉRISTIQUES DU PRODUIT 62

4. UTILISATION DE L'APPAREIL ....64

4.1. Commande de la table de cuisson 64
4.2. Commande du four 64

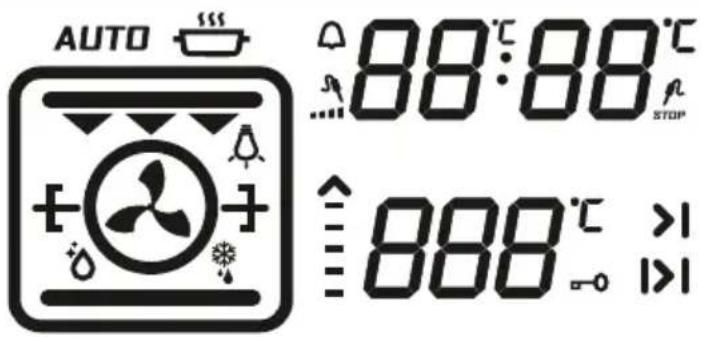

4.3. Utilisation de la minuterie d'affichage Visio 67

5. NETTOYAGE ET ENTRETIEN....69

6. DÉPANNAGE ET TRANSPORT....73

6.1. Dépannage....73
6.2. Transport....73

1. CONSIGNES DE SÉCURITÉ

• Veuillez lire attentivement et entièrement ces consignes avant d'utiliser votre appareil et gardez-les en lieu sûr pour une consultation ultérieure.
• Le présent manuel est élaboré pour plus d'un modèle. Il se peut que votre appareil ne possède pas certaines des caractéristiques décrites dans ce manuel. Portez une attention particulière à toutes les figures pendant que vous lisez le manuel d'utilisation.

1.1. Consignes générales de sécurité

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont supervisées ou ont été formées à l'utilisation sécurisée de l'appareil et comprennent les risques y relatifs. Les enfants ne doivent pas jouer avec l'appareil. Les tâches de nettoyage et d'entretien ne doivent pas être effectuées par des enfants sans surveillance.

- AVERTISSEMENT : L'appareil et ses parties accessibles chauffent pendant l'utilisation. Évitez de toucher aux éléments chauffants. Tenez les enfants âgés de moins de 8 ans à l'écart, à moins qu'ils soient surveillés en permanence.

- AVERTISSEMENT : Cuire des aliments contenant de l'huile ou des matières grasses sur une table de cuisson sans surveillance peut s'avérer dangereux et pourrait provoquer un incendie. N'essayez JAMAIS d'éteindre le feu avec de l'eau. Coupez plutôt l'alimentation de l'appareil, puis couvrez la flamme avec un couvercle ou une couverture anti-feu.

• AVERTISSEMENT : Risque d'incendie : ne placez pas d'objets sur les surfaces de cuisson.

• ⚠️⚠️ AVERTISSEMENT : Si la surface est fissurée, éteignez l’appareil afin d’éviter tout risque d’électrocution.

- Pour les modèles qui disposent d'un couvercle de table de cuisson, nettoyez tout déversement du couvercle avant de l'utiliser et laissez la cuisinière refroidir avant de fermer le couvercle.

- N'utilisez pas cet appareil au moyen d'une minuterie externe ou d'une télécommande séparée.

- Pendant l'utilisation, l'appareil chauffe. Évitez de toucher les éléments chauffants qui se trouvent à l'intérieur du four.

- Pendant l'utilisation, les poignées maintenues pendant de courtes périodes en utilisation normale peuvent devenir chaudes.

- N'utilisez pas de nettoyants abrasifs durs ou de grattoirs métalliques tranchants pour nettoyer la vitre de la porte du four et toute autre surface. Ces derniers sont susceptibles de rayer la surface de l'appareil, ce qui peut entraîner un éclatement du verre ou des dommages à la surface.

- N'utilisez pas de nettoyants à vapeur pour nettoyer l'appareil.

- AVERTISSEMENT : Pour éviter tout éventuel choc électrique, assurez-vous que l'appareil est hors tension avant de remplacer la lampe.

- ⚠️ MISE EN GARDE : Les parties accessibles pourraient devenir chaudes lors de la cuisson ou des grillades. Éloignez les tout-petits de l'appareil lorsqu'il fonctionne.

- Votre appareil est fabriqué conformément à

toutes les normes et réglementations locales et internationales en vigueur.

• Les travaux d'entretien et de réparation ne doivent être effectués que par des techniciens d'entretien autorisés. Les travaux d'installation et de réparation effectués par des techniciens non autorisés peuvent s'avérer dangereux. Ne modifiez en aucun cas les caractéristiques de l'appareil. Des protecteurs de table de cuisson inappropriés peuvent causer des accidents.
• Avant de brancher votre appareil, assurez-vous que les conditions locales de distribution (nature du gaz et pression du gaz ou tension et fréquence électriques) et les caractéristiques de l'appareil sont compatibles. Les spécifications de cet appareil sont indiquées sur la plaque signalétique.
• MISE EN GARDE : Cet appareil est conçu exclusivement pour la cuisson des aliments et est uniquement destiné à un usage domestique en intérieur. Ne l'utilisez pas à d'autres fins ou dans toute autre application, comme pour un usage non domestique, dans un environnement commercial ou pour le chauffage des pièces.
• N'utilisez pas les poignées de porte du four pour soulever ou déplacer l'appareil.
• Toutes les mesures possibles ont été prises pour assurer votre sécurité. La vitre peut se briser, par conséquent, soyez prudent lorsque vous la nettoyez afin d'éviter toute rayure. Évitez de frapper ou de heurter le verre contre les accessoires.
• Assurez-vous que le cordon d'alimentation n'est pas coincé ou endommagé pendant l'installation. Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, un centre de service agréé ou toute autre personne qualifiée, pour éviter

tout danger.

- Ne laissez pas les enfants monter ou s'asseoir sur la porte du four lorsque ce dernier est ouvert.

1.2. Avertissements d'installation

• Ne mettez pas l'appareil en marche avant son installation complète.
• L'appareil doit être installé par un technicien agréé. Le fabricant n'est en aucun cas responsable des dommages résultant du positionnement et de l'installation erronés, effectués par des personnes non-agréées.
• Une fois l'appareil déballé, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de défaut, n'utilisez pas l'appareil et contactez immédiatement un technicien qualifié. Les matériaux utilisés pour l'emballage (nylon, agrafeuse, mousse de polystyrène, etc.) peuvent être nocifs pour les enfants et doivent être collectés et retirés immédiatement.
• Protégez votre appareil contre les conditions météorologiques. Ne l'exposez pas au soleil, à la pluie, à la neige, à l'humidité excessive, etc.
• Le matériau autour de l'appareil doit pouvoir résister à une température minimale de 100 °C.

1.3. Pendant l'utilisation

- Votre four pourrait dégager une légère odeur lors de sa première utilisation. Ce phénomène est parfaitement normal et est causé par les matériaux isolants sur les éléments de chauffage. Avant d'utiliser votre four pour la première fois, laissez-le vide et réglez-le à température maximale pendant 45 minutes. Assurez-vous que l'environnement dans lequel l'appareil est installé est bien ventilé.

- Soyez prudent lorsque vous ouvrez la porte du four pendant ou après la cuisson. La vapeur chaude du four peut causer des brûlures.

- Ne placez pas de matériaux inflammables ou combustibles dans ou près de l'appareil lorsque ce dernier est en marche.

- Utilisez toujours des gants de cuisine pour retirer les aliments du four ou pour les y placer.

- Ne laissez pas la cuisinière sans surveillance pendant la cuisson avec des huiles solides ou liquides. Elle peut s'enflammer dans des conditions de chaleur extrême. N'éteignez jamais le feu causé par de l'huile avec de l'eau. Éteignez plutôt la cuisinière et recouvrez la casserole de son couvercle ou d'une couverture anti-feu.

- Placez toujours les casseroles au centre de la zone de cuisson, et tournez les poignées vers la position de sécurité de manière à ce qu'elles ne soient ni heurtées, ni accrochées.

- Si vous ne souhaitez pas utiliser l'appareil pendant une période prolongée, placez le commutateur de commande principal à la position Arrêt. Fermez également la vanne de gaz lorsque vous n'utilisez pas un appareil à gaz.

• Assurez-vous que les boutons de commande de l'appareil sont toujours à la position « 0 » (Arrêt) lorsque ce dernier n'est pas en marche.

- Les plaques s'inclinent lorsqu'elles sont tirées. Veillez à ne pas renverser ou laisser tomber des aliments chauds lors de leur retrait des fours.

- Ne placez rien sur la porte du four lorsqu'il est ouvert. Cela pourrait perturber l'équilibre du four ou endommager la porte.

- Ne placez pas dans le tiroir des articles lourds ou

inflammables (par exemple, nylon, sac en plastique, papier, tissu, etc.) Il en est de même pour les articles de cuisine et leurs accessoires en plastique (poignées).

- Évitez d'accrocher les serviettes, les torchons ou autres vêtements sur l'appareil ou ses poignées.

1.4. Pendant le nettoyage et l'entretien

• Assurez-vous que votre appareil est hors tension avant d'effectuer tout nettoyage ou entretien.
- Ne retirez pas les boutons de commande pour nettoyer le bandeau de commande.
- Pour maintenir l'efficacité et la sécurité de votre appareil, nous vous recommandons de toujours utiliser des pièces de rechange originales et de contacter uniquement des techniciens agréés, en cas de besoin.

2. INSTALLATION ET PRÉPARATIONS À L'UTILISATION

AVERTISSEMENT : L'installation de cet appareil doit être effectuée par un personnel du service agréé ou par un électricien qualifié, selon les instructions contenues dans ce guide et conformément aux réglementations en vigueur.

• Une mauvaise installation peut causer des blessures et des dommages, pour lesquels le fabricant n'assume aucune responsabilité et dans ce cas, la garantie est invalide.
• Avant toute installation, assurez-vous que les conditions locales de distribution (tension et fréquence électriques) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet appareil figurent sur la plaque signalétique.
• Les lois, ordonnances, directives et normes en vigueur dans le pays d'utilisation de l'appareil doivent être respectées (réglementations en matière de sécurité, recyclage adéquat conformément à la réglementation en vigueur, etc.)

Instructions à l'intention de l'installateur Instructions générales

• Après le retrait du matériel d'emballage et des accessoires de l'appareil, assurez-vous qu'il n'est pas endommagé. Si vous suspectez un dommage sur l'appareil, ne l'utilisez pas. Contactez immédiatement un personnel du service agréé ou un technicien qualifié.
• Assurez-vous qu'il ne se trouve à proximité aucun matériau inflammable ou combustible comme des rideaux, de l'huile, des vêtements, etc., qui prennent rapidement feu.
• Le plan de travail et les meubles qui entourent l'appareil doivent être fabriqués à base de matériaux résistant à des températures supérieures à 100 °C.

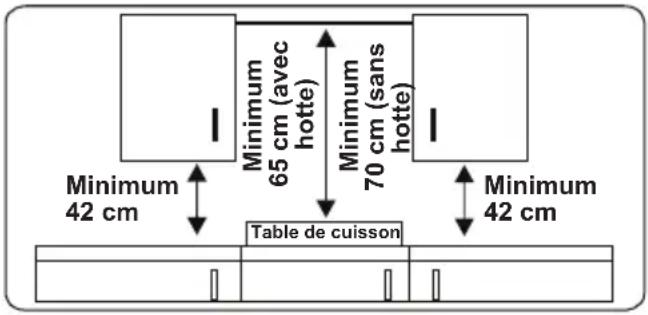

• Si une hotte aspirante ou un placard doit être installé au-dessus de l'appareil, respectez la distance de sécurité entre la table de cuisson et le placard / la hotte aspirante indiquée ci-dessous.

Minimum 42 cm Minimum 65 cm (avec hotte) Minimum 70 cm (sans hotte) Table de cuisson Minimum 42 cm

- N'installez pas l'appareil directement au-dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un lave-linge ou d'un sèche-linge.

Installation des appareils

Les appareils sont fournis avec des kits d'installation et peuvent être installés sur un plan de travail dont les dimensions sont appropriées. Les dimensions d'installation de la table de cuisson et du four sont indiquées ci-dessous.

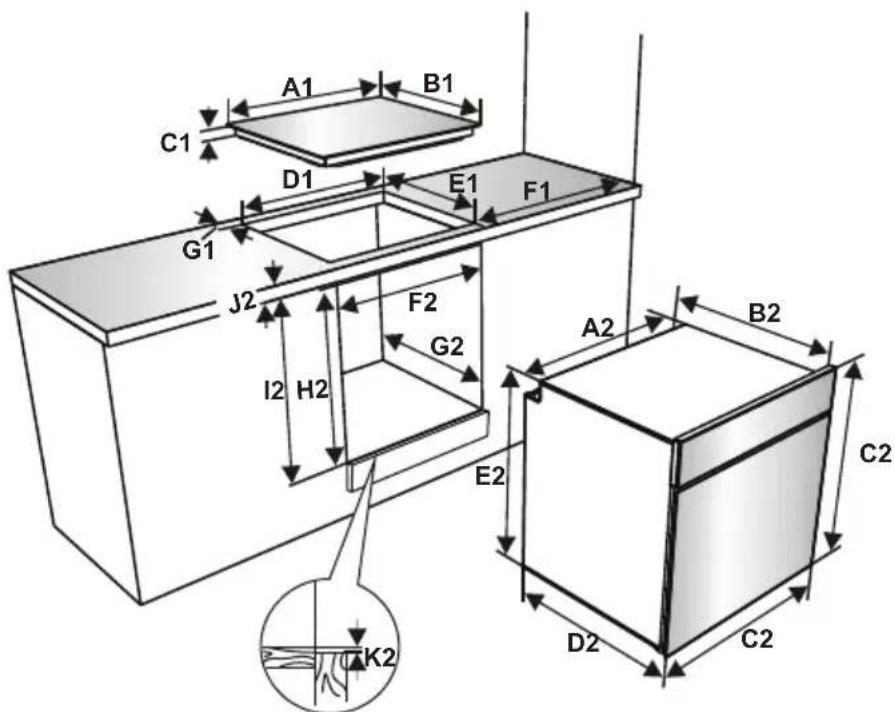

Dimensions d'installation de la table de cuisson

A1 (mm) 590 E1 (mm)	490
B1 (mm) 520 min. F1 (mm) 150
C1 (mm) 41 min. G1 (mm) 60
D1 (mm) 560

Dimensions d'installation du four

A2 (mm) 557	E2 (mm) 576
B2 (mm) 550	min. F2 (mm) 560/580
C2 (mm) 595		min. G2 /K2 (mm) 555/2
D2 (mm) 575	H2 (mm) 590
I2 (mm)	600 J2 (mm) 25

A1 B1 C1 D1 E1 F1 G1 J2 F2 G2 I2 H2 E2 A2 B2 C2 K2 D2 C2

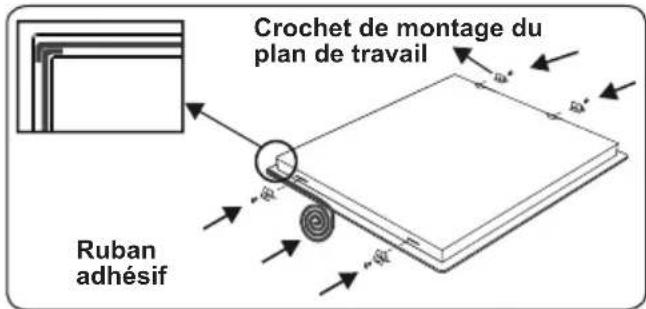

Installation de la table de cuisson

- Appliquez le ruban d'étanchéité autocollant unilatéral fourni tout autour du côté inférieur de la table de cuisson. Ne l'étirez pas.

Crochet de montage du plan de travail Ruban adhésif

• Vissez les 4 crochets de montage du plan de travail sur les parois latérales de l'appareil.
• Insérez l'appareil dans les ouvertures.

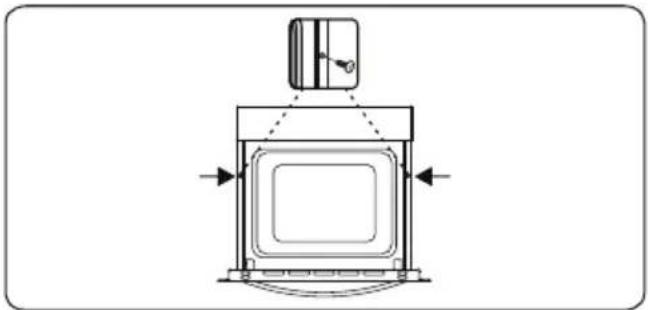

Installation du four

1. Une fois les branchements électriques effectués, insérez le four dans l'armoire en le poussant vers l'avant. Ouvrez la porte du four et fixez 2 vis dans les orifices situés sur le cadre du four. Lorsque le cadre du four touche la partie en bois de l'armoire, serrez les vis.

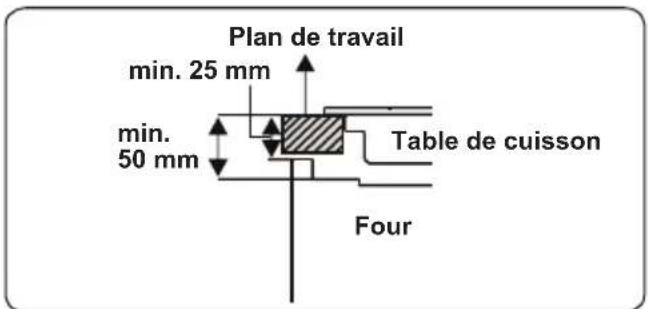

1. La distance entre le plan de travail et le panneau supérieur du four doit être d'au moins 50 mm et celle entre le plan de travail et le dessus du panneau de commande d'au moins 25 mm.

Plan de travail min. 25 mm min. 50 mm Table de cuisson Four

1. La distance entre la base de la table de cuisson et le panneau supérieur du four doit être d'au moins 10 mm pour une bonne circulation de l'air.

min. 10 mm

Branchement électrique et sécurité

AVERTISSEMENT : Le raccordement électrique de cet appareil doit être effectué par un personnel du service agree ou par un électricien qualifié, selon les instructions contenues dans ce guide et conformément aux réglementations en vigueur.

AVERTISSEMENT : CET APPAREIL DOIT ÊTRE BRANCHÉ À UNE BORNE DE MISE À LA TERRE.

- Avant de procéder au branchement à l'alimentation électrique, vérifiez que la tension nominale de l'appareil (estampillée sur la plaque signalétique) correspond à la tension d'alimentation secteur disponible et que le câblage électrique du réseau est capable de supporter la puissance nominale de l'appareil (également indiquée sur la plaque signalétique).

- Pendant l'installation, veuillez vous assurer que les câbles isolés sont utilisés. Un branchement inadéquat pourrait endommager votre appareil. Si le câble secteur est endommagé et doit être remplacé, confiez cette tâche à un technicien qualifié.

- N'utilisez pas d'adaptateurs, de multiprises et/ou de rallonges électriques.

- Tenez le cordon d'alimentation à l'écart des parties chaudes de l'appareil et évitez de le plier ou le comprimer. Dans le cas contraire, il peut être endommagé et provoquer un court-circuit.

- Si votre appareil n'est pas branché à l'alimentation électrique via une prise, utilisez un interrupteur-sectionneur multipolaire (avec espace de contact d'au moins 3 mm) afin de respecter les normes de sécurité.

• L'appareil est conçu pour un fonctionnement à 220-240 V \~ et 380-415 V 3N \~. Si l'alimentation est

différente, contactez le personnel du service agréé ou un technicien qualifié.

• La longueur du câble d'alimentation (H05VV-F) doit permettre de le raccorder à l'appareil, même lorsqu'il est situé à l'avant de l'armoire.
  • Assurez-vous que tous les raccords sont solides.
• Fixez le câble d'alimentation au collier de serrage et fermez le couvercle.
  • Le raccordement au bornier s'ef fectue sur le bornier.

L1 1 2 L2 3 L3 PE 4 N

1 2 3 4 PE N

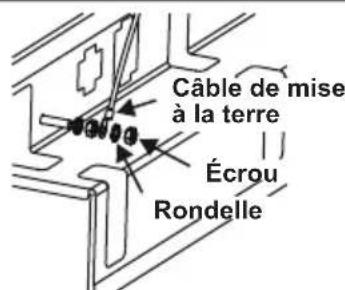

- Retirez l'écrou et la rondelle de la vis illustrée dans la figure et connectez le câble de mise à la terre jaune et vert à cette vis. Resserrez ensuite la vis à l'aide de la rondelle et de l'écrou une fois le four installé.

Câble de mise à la terre Écrou Rondelle

3. CARACTÉRISTIQUES DU PRODUIT

Important : Les caractéristiques du produit varient et l'apparence de votre appareil

peut différer de celle indiquée dans les figures ci-dessous.

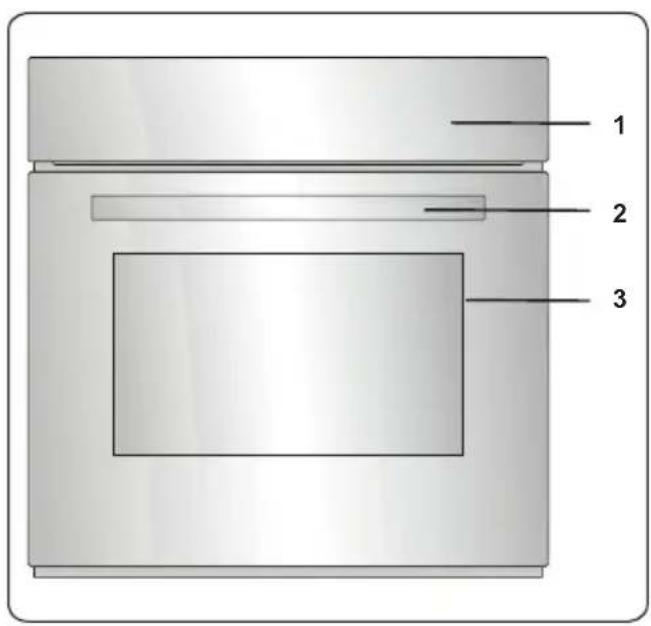

Liste des composants

1 2 3

1. Panneau de commande
2. Poignée de la porte du four
3. Porte du four

1. Radiateur électrique

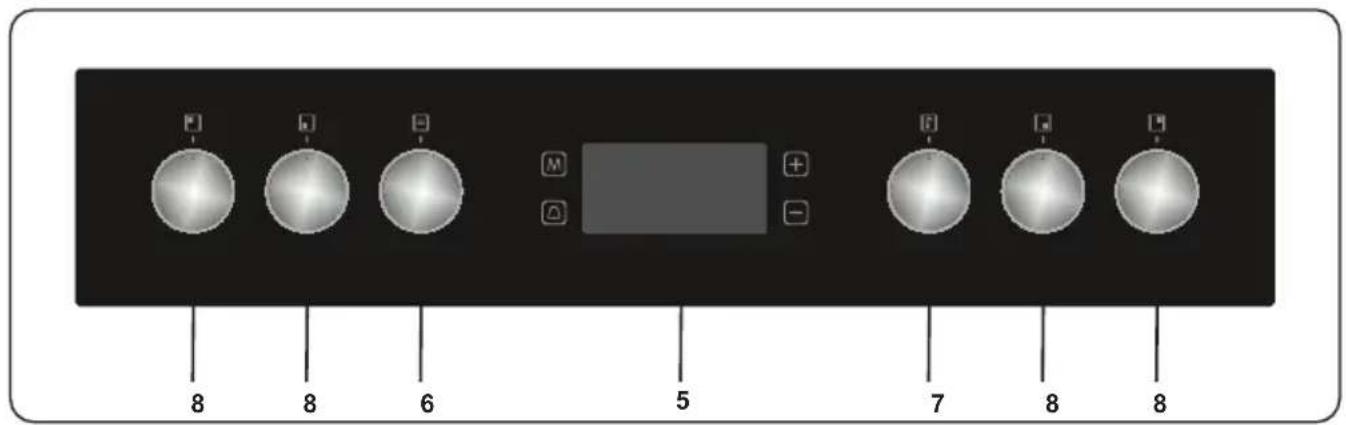

Panneau de commande

8 8 6 5 7 8 8

1. Minuterie
2. Bouton de commande de la fonction du four
3. Bouton de thermostat du four
4. Bouton de commande de la table de cuisson

4. UTILISATION DE L'APPAREIL

4.1. Commande de la table de cuisson Commande des éléments chauffants en céramique

L'élément chauffant en céramique est contrôlé par un bouton à 6 positions.

Pour actionner l'élément chauffant en céramique, tournez le bouton de commande vers le réglage souhaité. À côté de chaque bouton de commande, se trouve un symbole qui indique l'élément chauffant commandé par le bouton. Un voyant lumineux sur le panneau de commande indique, lorsqu'il est allumé, si l'un des éléments chauffants en céramique est utilisé, ou non, lorsqu'il est éteint.

0 6. 1 5' 2 4 3

Position du bouton	Fonction
0 Position	« Off » (Éteint)
1 Position	Garder au chaud
2-3 Position	de chaleur au niveau bas
4-5-6	Position de cuisson, rôtissage et chauffage

Important : Le sens de rotation du bouton peut varier selon les

spécifications du produit.

Les éléments chauffants doubles et sous forme ovale (si disponibles)

Les éléments chauffants doubles et sous forme ovale possèdent deux zones de chauffage. Pour activer la zone extérieure de l'élément chauffant double / de forme ovale, tournez le bouton vers sa position

. Les deux zones extérieures sont mises sous tension.

Pour désactiver la zone extérieure de l'élément chauffant double / de forme ovale, tournez le bouton vers la position « Off » (Arrêt). Les deux zones extérieures sont mises hors tension.

Indicateur de chaleur résiduelle (si disponible)

Après avoir utilisé la table de cuisson, une certaine chaleur appelée chaleur résiduelle est conservée dans le verre en céramique. Si le niveau de chaleur résiduelle est supérieur à 60 °C, l'indicateur de chaleur résiduelle reste activé pour la zone de cuisson dont la température est supérieure à celle indiquée.

Si la table de cuisson est mise hors tension alors que l'indicateur de chaleur résiduelle est activé, le témoin d'avertissement clignote jusqu'au rétablissement du courant. L'affichage clignote jusqu'à ce que la chaleur résiduelle baisse ou l'une des zones de cuisson soit activée.

Astuces et conseils

Important : Lorsque des éléments chauffants en céramique sont utilisés

dans des pièces à forte chaleur, les zones chauffées sont signalées allumées ou éteintes. Ceci à cause d'un dispositif de sécurité qui empêche la surchauffe de la vitre. La mise en marche et l'arrêt pendant la cuisson à des températures élevées est un phénomène normal, puisqu'il n'entraîne aucune dégradation de la table de cuisson et cause de petits retards dans les durées de cuisson.

AVERTISSEMENT :

- Ne faites jamais fonctionner la plaque de cuisson sans ustensiles sur la zone de cuisson.

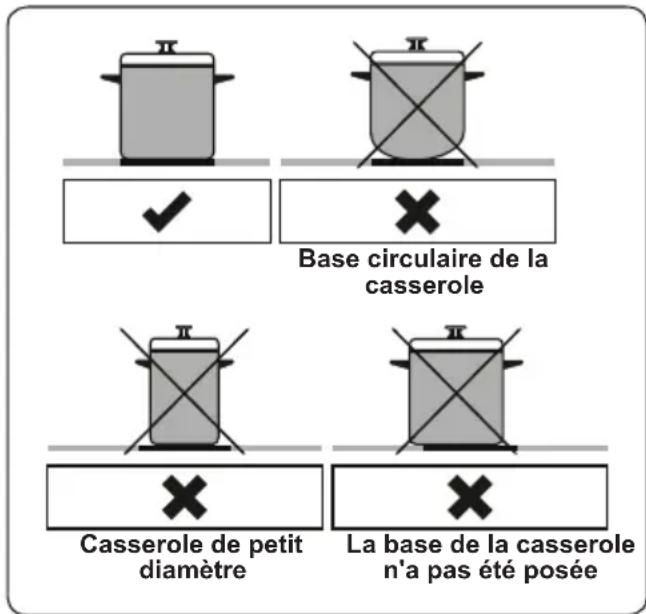

• Utilisez uniquement des casseroles à fond plat avec une base suffisamment épaisse.

• Assurez-vous que le fond de l'ustensile de cuisine est sec avant de le mettre sur la plaque de cuisson.

• Lorsque la zone de cuisson fonctionne, il est important de s'assurer que l'ustensile de cuisine est correctement centré sur ladite zone.

• Pour économiser l'énergie, n'utilisez jamais une casserole dont le diamètre est différent de celui de la plaque chauffante utilisée.

Base circulaire de la casserole Casserole de petit diamètre La base de la casserole n'a pas été posée

Évitez d'utiliser des casseroles aux fonds durs, car elles peuvent rayer la surface vitrocéramique.

Dans la mesure du possible, couvrez toujours la casserole.

La température des pièces accessibles peut être élevée lorsque l'appareil est en cours d'utilisation. Tenez les enfants et les animaux bien à l'écart de la plaque de cuisson lorsqu'elle est en marche et jusqu'à son refroidissement complet après l'avoir utilisé.

Dans le cas où vous remarqueriez une fissure sur le plan de cuisson, ce dernier doit être immédiatement éteint et remplacé par le personnel du service agréé.

4.2. Commande du four

Bouton de commande de fonctions du four

Tournez le bouton vers le symbole correspondant du mode de cuisson souhaité. Pour les détails des différents modes, voir la section « Modes du four ».

Bouton du thermostat du four

Après avoir sélectionné un mode de cuisson, tournez ce bouton pour régler la température souhaitée. Le voyant de thermostat du four s'allume chaque fois que le thermostat est utilisé pour réchauffer le four ou maintenir la température.

Fonctions du four

* Selon le modèle de votre appareil, les fonctions de votre four peuvent être différentes.

Seule l'ampoule du four est allumée pendant la durée de la fonction de cuisson.

dégivrage : Le témoin d'avertissement du four s'allume et le ventilateur commence à fonctionner. Pour utiliser la fonction de

dégivrage, placez les aliments congelés dans le four, sur le plateau de la troisième rangée à partir du bas. Nous vous recommandons de placer un bac sous les aliments à dégivrer, afin de recueillir l'eau résultant de la fonte de la glace. Cette fonction ne peut ni cuire, ni préparer les aliments. Elle sert exclusivement à les dégivrer.

Lorsque le thermostat du four et les témoins d'avertissement sont activés, l'élément chauffant annulaire supérieur et le

ventilateur commencent à fonctionner. La fonction turbo permet de disperser uniformément la chaleur dans le four. Tous les aliments posés sur tous les bacs cuisent uniformément. Nous vous recommandons de préchauffer le four pendant environ 10 minutes.

Gray gradient rectangular button with white ventilation grilles (no text or symbols)

Fonction de cuisson statique : Lorsque le thermostat du four et les témoins d'avertissement sont activés, les éléments chauffants inférieur et supérieur commencer

à fonctionner. La fonction de cuisson

statique émet de la chaleur qui permet de cuire de manière uniforme les aliments. Elle est idéale pour les pâtisseries, les gâteaux, les pâtes cuites, la lasagne et les pizzas. Nous vous recommandons de préchauffer le four pendant 10 minutes et d'effectuer la cuisson sur un seul plateau à la fois, lorsque cette fonction est activée.

Lorsque le thermostat du four et les témoins d'avertissement sont activés, les éléments chauffants supérieur et inférieur et le

ventilateur commencent à fonctionner. Cette fonction est idéale pour la confection des pâtisseries. La cuisson est réalisée par les éléments chauffants inférieur et supérieur à l'intérieur du four et par le ventilateur, qui assure la circulation de l'air, ce qui confère aux aliments un effet de grillade subtil. Nous vous recommandons de préchauffer le four pendant environ 10 minutes. Les fonctions ventilateur et chauffage inférieur sont idéales pour les pâtisseries telles que les pizzas, qui se réalisent rapidement. Pendant que le ventilateur distribue uniformément la chaleur du four, l'élément chauffant inférieur assure la cuisson des pâtes.

Mode Pizza : Le thermostat du four et les témoins d'avertissement sont activés. L'anneau, les éléments chauffants inférieurs et le

ventilateur commencent à fonctionner. Cette fonction est idéale pour les pâtisseries telles que les pizzas, qui se réalisent rapidement. Pendant que le ventilateur distribue uniformément la chaleur du four, l'élément chauffant inférieur assure la cuisson des pâtes.

Mode Gril : Lorsque le thermostat du four et les témoins d'avertissement sont activés, l'élément chauffant du gril commence à

fonctionner. Ce mode est utilisé pour griller les aliments et en faire des toasts. Utilisez les plateaux supérieurs du four. Brossez légèrement le grillage métallique avec de l'huile pour éviter que les aliments ne collent et placez les aliments au centre du gril. Placez toujours un bac en dessous pour recueillir les écoulements d'huile ou de graisse. Nous vous recommandons de préchauffer le four pendant environ 10 minutes.

Avertissement : En mode gril, la porte du four doit être fermée et la température de l'appareil réglée à °C.

Mode Gril rapide : Le thermostat du four et les témoins d'avertissement sont activés. Le gril et les éléments chauffants supérieurs

commencent à fonctionner. Cette fonction est idéale pour griller plus rapidement des aliments tels que les viandes, et couvrir une surface plus large. Utilisez les plateaux supérieurs du four. Brossez légèrement le grillage métallique avec de l'huile pour éviter que les aliments ne collent et placez les aliments au centre du gril. Placez toujours un bac en dessous pour recueillir les écoulements d'huile ou de graisse. Nous vous recommandons de préchauffer le four pendant environ 10 minutes.

Avertissement : En mode gril, la porte du four doit être fermée et la pérature de l'appareil réglée à 190 °C.

Mode double gril et Ventilateur : Le thermostat du four et les témoins d'avertissement sont activés. Le gril, les éléments chauffants

supérieurs et le ventilateur commencent à fonctionner. Cette fonction est idéale pour griller rapidement les aliments épais et couvrir une surface plus large. Les éléments chauffants supérieurs et le gril sont alimentés en même temps que le ventilateur pour une cuisson uniforme. Utilisez les plateaux supérieurs du four. Brossez légèrement le grillage métallique avec de l'huile pour éviter que les aliments ne collent et placez les aliments au centre du gril. Placez toujours un bac en dessous pour recueillir les écoulements d'huile ou de graisse. Nous vous recommandons de préchauffer le four pendant environ 10 minutes.

Avertissement : En mode gril, la porte du four doit être fermée et la température de l'appareil réglée à °C.

4.3. Utilisation de la minuterie d'affichage Visio

Description des fonctions
	Touche Mode		Affichage des fonctions du
	Touche Alarme Affichage de la minuterie
	Touche Réglage du temps Affichage de la température
	Réglage de temps / Réglage de la température du thermomètre de cuisine / Touche de verrouillage

Réglage de l'heure du jour :

Une fois le four encastré installé, réglez l'heure du jour en vous reportant aux instructions suivantes.

Après l'installation du four, « 0.00 » clignote sur l'écran. Appuyez sur la touche « M » ou sur les touches « - » et « + » pour régler le mode Heure du jour. Le symbole « : » clignote à l'écran. Vous pouvez le régler à l'aide des touches « - » et « + ».

Si le mode Cuisson automatique est désactivé, appuyez simultanément sur les touches « - » et « + » en et faites de même pour le mode Heure du jour. Vous pouvez le régler à l'aide des touches « - » et « + ». Vous devez régler l'heure du jour pour pouvoir utiliser les fonctions du four.

Réglage du temps de cuisson :

Réglage du compte-minutes :

Appuyez sur la touche d'alarme qui affiche le symbole «△». Le symbole «△» clignote à l'écran et « 0.00 » apparaît sur l'afficheur de l'horloge. Réglez la période de temps souhaitée pour l'avertissement en utilisant les touches tactiles Plus et Moins

pendant que le symbole clignote. Une fois le réglage terminé, veuillez patienter jusqu'à ce que le symbole «∆» s'allume en continu. Le réglage du temps d'avertissement sonore est terminé.

Lorsque la minuterie atteint zéro, un avertissement sonore est émis et le symbole «△» clignote sur l'écran. Lorsque vous appuyez sur « - » ou sur « + », l'avertissement sonore s'arrête et le symbole disparaît de l'écran.

Réglage de la durée de cuisson :

Cette fonction vous permet de cuire vos aliments pendant une période déterminée. Apprêtez les aliments à cuire et enfournez-les. Sélectionnez la fonction de cuisson souhaitée et la température. Appuyez sur la touche « M » jusqu'à ce que le symbole de durée « I>I » s'affiche à l'écran d'affichage de la minuterie et « AUTO » s'affiche à l'écran. Réglez la durée de cuisson requise à l'aide des touches de minuterie Plus et Moins lorsque la minuterie se trouve dans cette position. Une fois le réglage terminé, veuillez patienter jusqu'à ce que l'heure actuelle s'affiche à l'écran et que le symbole de durée s'allume en continu.

Lorsque la minuterie atteint la valeur zéro,

le four s'éteint, un avertissement sonore est émis et « AUTO » clignote à l'écran. Appuyez sur n'importe quelle touche de l'unité de commande pour arrêter l'avertissement sonore. « AUTO » continue de clignoter. Appuyez simultanément sur les symboles « - » et « + » pour quitter le mode « AUTO ».

Réglage du temps de fin de cuisson :

Cette fonction est utilisée pour cuire les aliments après une période donnée et pendant une durée donnée. Apprêtez les aliments à cuire et enfournez-les. Sélectionnez la fonction de cuisson souhaitée et la température.

Appuyez sur la touche « M » jusqu'à ce que le symbole de durée « I>I » s'affiche à l'écran d'affichage de la minuterie et « AUTO » s'affiche à l'écran. Réglez la durée de cuisson requise à l'aide des touches de minuterie Plus et Moins lorsque la minuterie se trouve dans cette position. Ensuite, appuyez sur la touche « M » jusqu'à ce que le symbole « >| » s'affiche. L'heure du jour et la période de cuisson clignotent. Réglez le temps de fin de cuisson à l'aide des touches de minuterie Plus et Moins lorsque la minuterie se trouve dans cette position. Une fois le réglage terminé, veuillez patienter jusqu'à ce que l'heure actuelle s'affiche à l'écran et que le symbole « >| » s'allume en continu à l'écran.

Le four commence à fonctionner à l'heure calculée après la déduction du temps de cuisson du temps de fin défini et s'arrête au temps de fin défini. La minuterie émet un avertissement sonore et « AUTO » clignote à l'écran. Appuyez sur n'importe quel bouton de la minuterie pour arrêter l'avertissement sonore. « AUTO » continue de clignoter. Appuyez simultanément sur les symboles « - » et « + » pour quitter le mode « AUTO ».

Réglage du son de la minuterie numérique :

Appuyez sur la touche « - » jusqu'à ce qu'un bip retentisse. À partir de ce moment, un bip différent est émis chaque fois que vous appuyez sur la touche « - ». Il existe trois types de bips différents. Sélectionnez le bip souhaité et n'appuyez sur aucun autre bouton. Après un court instant, le bip sélectionné est enregistré.

Fonction de verrouillage

Le verrouillage est utilisé pour prévenir la modification accidentelle des réglages du four. Pour l'activer, appuyez sur la touche « + » jusqu'à ce que le symbole de verrouillage s'affiche à l'écran. Pour le désactiver, appuyez sur la touche « + » jusqu'à ce que le symbole de verrouillage disparaisse de l'écran.

Lors du fonctionnement du four, si les interrupteurs de commande ou les touches tactiles ne sont pas utilisé(e)s au bout de 6 heures, le four s'éteint automatiquement.

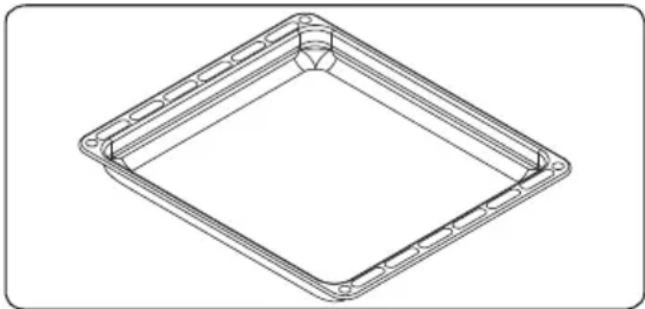

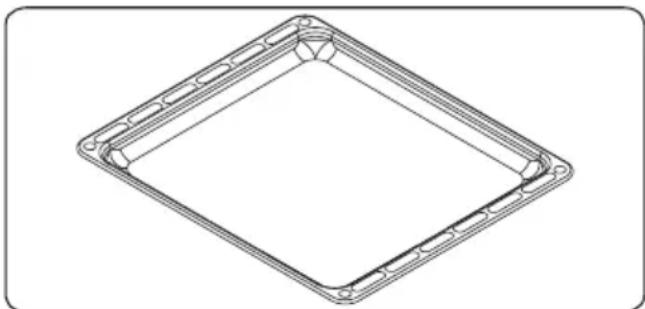

Plaque creuse

La plaques creuse sert à cuisiner des ragoûts.

Pour placer correctement la plaque dans la cavité, placez-la sur n'importe quel râtelier et poussez jusqu'au bout.

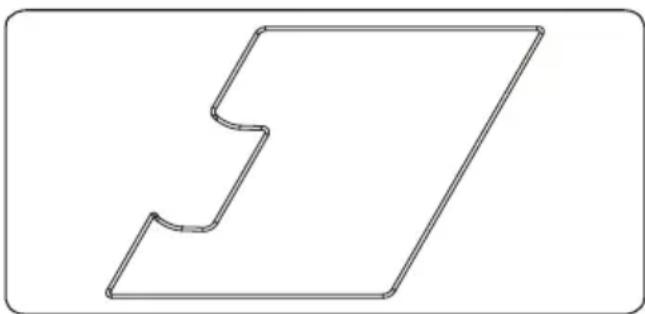

Le plateau peu profond est utilisé pour les pâtisseries telles que la quiche, etc.

Pour placer correctement le plateau dans la cavité, placez-le sur n'importe quel râtelier et poussez jusqu'au bout.

Le câble de rail télescopique

Le câble de rail télescopique tient tout le rail télescopique ensemble et permet la synchronisation du mouvement.

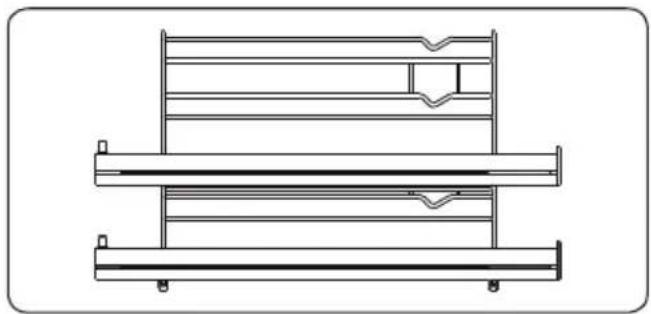

Grillage métallique avec deux rails télescopiques à extension complète

Deux des étagères du grillage métallique sont entièrement télescopiques ; elles s'étendent complètement sur des roulements à billes pour permettre un accès facile à vos aliments.

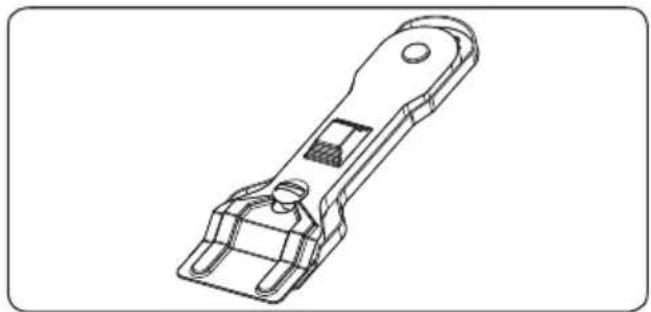

Spatule en verre vitrocéramique

Veillez à toujours utiliser la spatule en verre pour éliminer les déversements ou les dépôts de la table de cuisson avant d'essayer des agents de nettoyage chimiques. C'est la méthode idéale pour enlever même les plus petits dépôts de la table de cuisson et enlever les déversements des zones de cuisson chaudes avant qu'ils ne brûlent.

Important : Toujours remettre le couvercle de sécurité sur la lame de rasoir après utilisation. Utiliser la spatule avec précaution et la tenir hors de la portée des enfants.

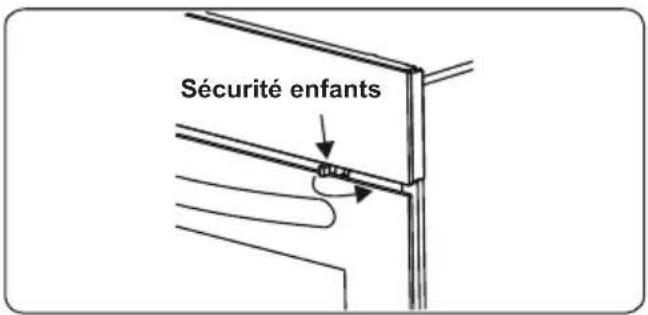

Lorsque vous ouvrez la porte du four, soulevez d'abord la sécurité enfants et poussez-la vers la droite avec la main, puis tirez la porte du four vers vous en tenant la poignée avec l'autre main, puis relâchez la sécurité enfants. Il suffira de pousser légèrement la porte pour la fermer.

Sécurité enfants

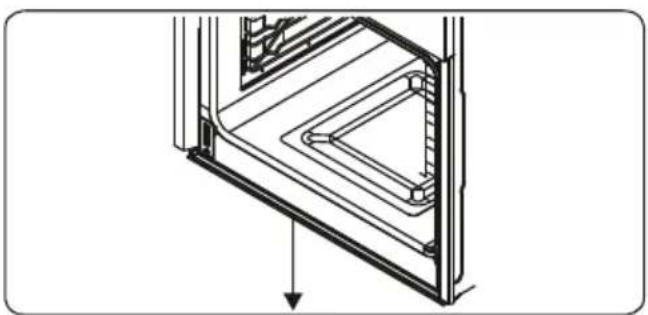

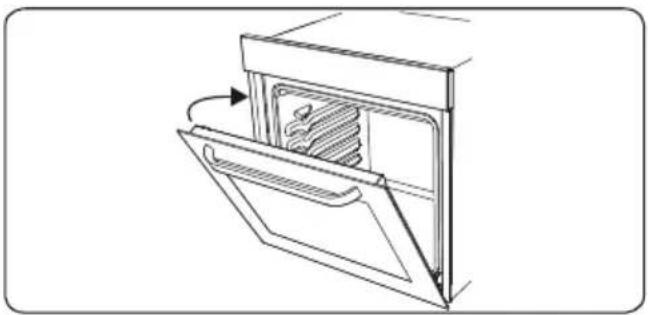

Porte du four à fermeture silencieuse

La porte du four se ferme doucement d'elle-même lorsqu'elle est relâchée juste avant la position fermée.

Une condensation peut se produire sur la vitre intérieure dans certains cas, selon le type d'aliment.

Il ne s'agit pas d'un dysfonctionnement de l'appareil.

Ouvrez la porte du four jusqu'au niveau du gril et laissez-la à cette position pendant 20 secondes.

L'eau s'écoule alors dans le collecteur.

Laissez le four refroidir et nettoyez-le à l'aide d'une serviette sèche.

Cette procédure doit être appliquée régulièrement.

AVERTISSEMENT : Éteignez l'appareil et laissez-le refroidir avant

de le nettoyer.

Instructions générales

• Vérifiez que les matériaux de nettoyage sont appropriés et recommandés par le fabricant avant de les utiliser sur votre appareil.
• Utilisez des crèmes nettoyantes ou des nettoyants liquides exempts de particules. N'utilisez pas de crèmes caustiques (corrosives), de poudres de nettoyage abrasives, de boucles en fil métallique dures ou d'objets rugueux, car ils peuvent endommager la surface de la cuisinière.
  • N'utilisez pas de nettoyants contenant des particules, car ils peuvent érafler le verre, ainsi que les pièces émaillées ou peintes de votre appareil.
• En cas de déversement de liquide, nettoyez immédiatement pour éviter d'endommager les pièces.
  • N'utilisez pas de nettoyants à vapeur pour nettoyer l'appareil.

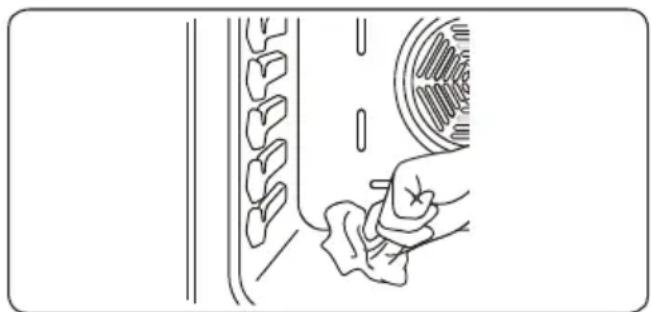

Nettoyage de l'intérieur du four.

• Il est recommandé de nettoyer l'intérieur des fours émaillés de préférence lorsque le four est chaud.
• Essuyez le four à l'aide d'un tissu doux trempé au préalable dans de l'eau savonneuse, après utilisation. Essuyez à nouveau le four à l'aide d'un tissu humide, puis séchez-le.
• De façon occasionnelle, vous pourriez avoir besoin d'utiliser un nettoyant liquide pour entièrement nettoyer le four.

Nettoyage du verre céramique

Le verre céramique peut porter des ustensiles lourds mais peut se casser s'il est heurté par des objets contondants.

AVERTISSEMENT : Plaque de cuisson en céramique - si la surface est fissurée, pour éviter tout risque d'électrocution, éteignez l'appareil et contactez le service de maintenance.

• Utilisez des crèmes de nettoyage ou nettoyants liquides pour nettoyer le verre céramique, puis rincez et séchez soigneusement à l'aide d'un tissu sec.
  • N'utilisez pas de matériaux de nettoyage destinés à l'acier, car ils peuvent endommager le verre.
• Les aliments sucrés déversés doivent être nettoyés immédiatement après le refroidissement du verre.
• La poussière sur la surface doit être nettoyée à l'aide d'un tissu humide.
• Tout changement de couleur du verre céramique n'affecte pas la structure ou la durabilité de la céramique et ne résulte pas d'un changement de matériau.

Les changements de couleur du verre céramique peuvent avoir plusieurs raisons :

1. Les aliments déversés n'ont pas été nettoyés sur la surface.
2. L'utilisation de plats non recommandés sur la table de cuisson, ce qui érode la surface.
3. L'utilisation de matériaux de nettoyage non recommandés.

Nettoyage des pièces en verre

• Nettoyez les pièces en verre de votre appareil de façon régulière.
• Utilisez un produit pour vitre pour nettoyer l'intérieur et l'extérieur des pièces en verre, puis rincez et séchez-les soigneusement à l'aide d'un tissu sec.

Nettoyage des pièces émaillées

Nettoyez les pièces émaillées de votre appareil de façon régulière.

Essuyez les pièces émaillées à l'aide d'un tissu doux trempé dans de l'eau savonneuse. Essuyez-les à nouveau à l'aide d'un tissu humide, puis séchez-les.

Évitez de laver les pièces émaillées lorsqu'elles sont encore chaudes, à la suite de la cuisson.

Ne laissez pas de vinaigre, café, lait, sel, eau, jus de citron ou de tomate sur les pièces émaillées pendant de longs

moments.

Nettoyage des pièces en acier inoxydable (le cas échéant)

• Nettoyez les pièces en acier inoxydable de votre appareil de façon régulière.
• Essuyez les pièces en acier inoxydable à l'aide d'un tissu doux trempé dans de l'eau savonneuse. Ensuite, séchez-les soigneusement à l'aide d'un tissu sec.
• Évitez de laver les pièces en acier inoxydable lorsqu'elles sont encore chaudes, à la suite de la cuisson.
  • Ne laissez pas de vinaigre, café, lait, sel, eau, jus de citron ou de tomate sur les pièces en acier inoxydable pendant de longs moments.

Retrait des vitres internes

Avant de nettoyer la vitre de la porte du four, vous devez retirer la vitre interne de la façon suivante :

1. Poussez la vitre vers la direction B et relâchez à partir de la console de positionnement (x). Tirez la vitre vers la direction A.

x A B

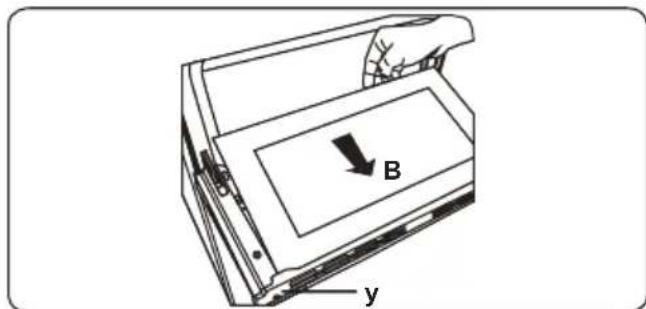

Pour remplacer la vitre interne :

1. Poussez la vitre vers et en dessous de la console de positionnement (y) vers la direction B.

B y

1. Placez la vitre sous la console de positionnement (x) vers la direction C.

x C

Si la porte du four est une porte à triple vitre, la troisième vitre peut être retirée de la même façon que la deuxième.

Démontage de la porte du four

Avant de nettoyer la vitre de la porte du four, vous devez retirer la vitre interne de la façon suivante :

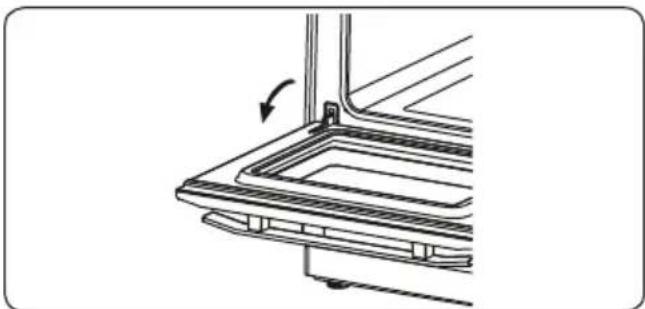

1. Ouvrez la porte du four.

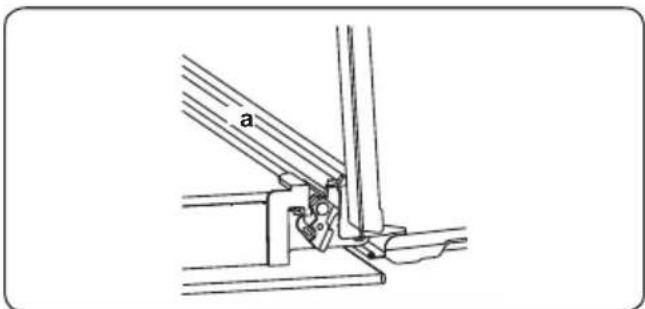

1. Ouvrez le support de selle (a)(à l'aide d'un tournevis) jusqu'à la butée.

a

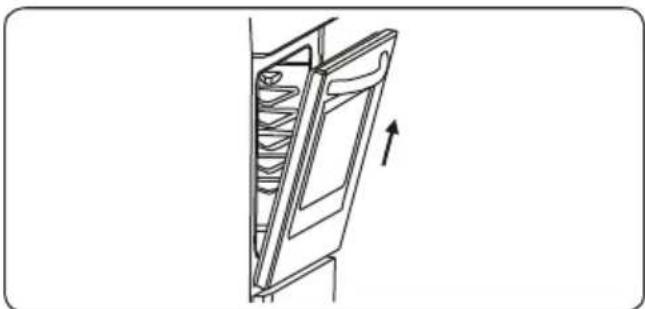

1. Fermez la porte jusqu'à ce qu'elle atteigne la position presque entièrement close et démontez-la en la tirant vers vous.

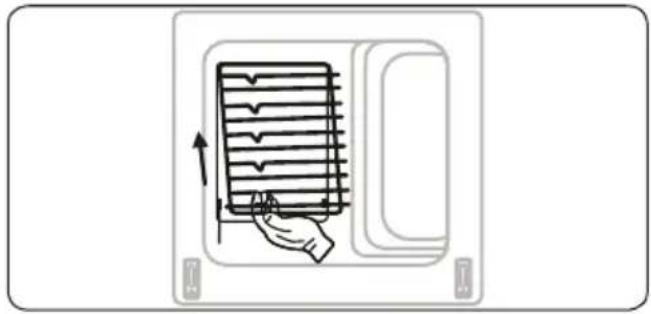

Retrait du plateau métallique

Pour retirer le plateau métallique ; Tirez le plateau métallique tel qu'illustré

dans la figure. Une fois libéré des attaches, (a), veuillez le soulever.

AVERTISSEMENT : L'entretien de cet appareil doit être confié aux

personnes agréées ou à un technicien qualifié.

Remplacement de la lampe du four

AVERTISSEMENT : Éteignez

l'appareil et laissez-le refroidir avant de le nettoyer.

• Retirez la lentille en verre, puis démontez l'ampoule.
- Insérez la nouvelle ampoule (résistant à 300 °C) pour remplacer celle que vous avez retirée (230 V, 15 - 25 Watt, Type E14).
- Remplacez la lentille en verre. Votre four est désormais prêt à fonctionner.

Le design de la lampe la destine exclusivement à une utilisation dans les appareils de cuisson à domicile. Elle neient pas pour l'éclairage de pièce.

Après avoir effectué le dépannage de base, si vous rencontrez toujours un problème avec votre appareil, veuillez contacter un technicien qualifié ou un technicien qualifié.

Problème Cause probable Solution
La plaque de cuisson ou les zones de cuisson ne peuvent pas être allumées.	Il n'y a pas d'alimentation électrique.	Vérifiez le fusible de l'appareil.Vérifiez s'il y a une coupure de courant en essayant de brancher d'autres appareils électroniques.
Le four ne s'allume pas. L'alimentation est coupée.		Vérifiez si l'alimentation est fournie. Vérifiez également que d'autres appareils de cuisine fonctionnent.
Aucune chaleur ou le four ne se chauffe pas.	Le bouton de réglage de la température du four est mal réglé.La porte du four a été laissée ouverte.	Vérifiez que le bouton de réglage de la température du four est correctement réglé.
La cuisson n'est pas uniforme dans le four.	Les étagères du four ne sont pas correctement positionnées.	Vérifiez que les températures et les étagères recommandées sont utilisées.Évitez d'ouvrir fréquemment la porte à moins que vous cuisiniez des aliments qui doivent être retournés. Si vous ouvrez la porte fréquemment, la température intérieure sera plus basse et cela pourrait affecter les résultats de votre cuisson.
Le voyant du four (si disponible) ne fonctionne pas.	L'ampoule est défectueuse.La tension d'alimentation est coupée ou désactivée.	Remplacez l'ampoule conformément aux instructions.Assurez-vous que la tension d'alimentation est appliquée à la prise murale.
Les boutons de la minuterie ne peuvent pas être enfoncés correctement.	S'il y a des corps étrangers entre les boutons de la minuterieModèle tactile : s'il y a de l'humidité sur le panneau de commandeSi la fonction de verrouillage est activée	Retirez les corps étrangers et réessayez.Retirez l'humidité et essayez à nouveau.Vérifiez si la fonction de verrouillage est activée.
Le ventilateur du four (si disponible) est bruyant.	Les étagères du four vibrent.	Vérifiez que le four est à niveau.Vérifier que les étagères et les ustensiles de cuisson ne sont pas en contact avec le panneau arrière du four.

6.2. Transport

Si vous devez transporter le produit, utilisez l'emballage d'origine du produit et transportez-le avec son étui d'origine. Respectez les symboles relatifs au transport figurant sur l'emballage. Collez toutes les pièces indépendantes sur le produit pour éviter de l'endommager pendant le transport.

Si vous ne disposez de l'emballage d'origine ; préparez un caisson de transport de sorte que l'appareil, en particulier les surfaces externes du produit soient protégées contre les menaces extérieures.

Marque		TELEFUNKEN
Modèle		TFEH60SW10A
Type de four ÉLECTRIQUE
Poids kg 35,0(+/-2)
Indice d'efficacité énergétique - conventionnel 116,7
Indice d'efficacité énergétique - ventilation forcée 103,6
Classe énergétique A
Consommation énergétique (électricité) - conventionnelle kWh/cycle 0,98
Consommation énergétique (électricité) - ventilation forcée kWh/cycle 0,87
Nombre de cavités 1
Source de chaleur ÉLECTRIQUE
Volume I 69
Ce four est conforme à la norme EN 60350-1
Conseils en matière d'économie d'énergie Four- Cuisinez les repas simultanément, si possible.- Réduisez le temps de préchauffage.- Ne prolongez pas le temps de cuisson.- N'oubliez pas d'éteindre le four à la fin de la cuisson.- N'ouvrez pas la porte du four pendant la cuisson.
Type de plaque de cuisson Électrique
Nombre de zones de cuisson 4
Technologie de chauffage - zone de cuisson 1 Radiant
Taille - zone de cuisson 1 cm ∅ 14,5
Consommation énergétique - zone de cuisson 1 Wh/kg 192,0
Technologie de chauffage - zone de cuisson 2 Radiant
Taille - zone de cuisson 2 cm ∅ 14,5
Consommation énergétique - zone de cuisson 2 Wh/kg 192,0
Technologie de chauffage - zone de cuisson 3 Radiant
Taille - zone de cuisson 3 cm 15,5 x 26,0
Consommation énergétique - zone de cuisson 3 Wh/kg 190,0
Technologie de chauffage - zone de cuisson 4 Radiant
Taille - zone de cuisson 4 cm ∅ 18,0
Consommation énergétique - zone de cuisson 4 Wh/kg 191,3
Consommation énergétique de la plaque de cuisson Wh/kg
Cette plaque de cuisson est conforme à la norme EN 60350-2
Conseils en matière d’économie d’énergieTable de cuisson- Utilisez des ustensiles de cuisine à fond plat.- Utilisez des ustensiles de cuisine de taille appropriée.- Utilisez des ustensiles de cuisine avec couvercle.- Réduisez la quantité de liquides ou de graisse.- Lorsque le liquide commence à bouillir, réduisez le réglage.

Déclaration de conformité

Nous déclarons que nos produits sont conformes aux Directives, Décisions et Règlementations européennes en vigueur et aux exigences visées dans les normes citées en référence.

CE

Mise au rebut de l'appareil

Les appareils usagés ne doivent être traités comme des ordures ménagères !

Chaque consommateur est légalement tenu d'éliminer les appareils non utilisables indépendamment des ordures ménagères, dans un point de collecte prévu par l'autorité locale / la municipalité, par exemple. Grâce à cette précaution, les appareils sont correctement recyclés et les effets négatifs sur l'environnement

évités.

Par conséquent, les appareils électriques sont marqués du symbole indicateur.

Recyclage

Notre emballage est fabriqué à base de matériaux écologiques et recyclables :

l'emballage extérieur est fait à base de carton et les pièces moulées de Polystyrène ne contenant pas de CFC (PS).

Les films et les sacs sont faits à base de polyéthylène (PE),

et les bandes à base de polypropylène (PP).

Si vous disposez de suffisamment d'espace le permettant, nous vous recommandons de conserver l'emballage, du moins durant la période de garantie.

Si vous devez retourner l'appareil aux fins de réparation ou le transporter vers un centre de dépôt, seul son emballage d'origine lui procure une protection optimale.

Si vous ne souhaitez plus conserver l'emballage, veuillez l'éliminer de façon écologique.
