I5V7H6A(X)EU - Cuisinière INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Gaz
Nombre de foyers	4 foyers
Type de four	Four à gaz
Capacité du four	65 litres
Fonctionnalités du four	Gril, chaleur tournante
Énergie	Gaz
Classe énergétique	A
Sécurité	Système de sécurité gaz
Entretien	Nettoyage facile avec des surfaces lisses
Accessoires inclus	Grille, plat à four
Garantie	2 ans

FOIRE AUX QUESTIONS - I5V7H6A(X)EU INDESIT

Comment allumer la cuisinière INDESIT I5V7H6A(X)EU ?

Pour allumer la cuisinière, tournez le bouton de commande de la zone de cuisson ou du four en position d'allumage. Assurez-vous que le gaz est ouvert si vous utilisez des plaques à gaz.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est correctement branchée à l'alimentation électrique. Pour les plaques à gaz, assurez-vous que le gaz est ouvert et que l'allumage fonctionne.

Comment nettoyer la cuisinière en toute sécurité ?

Débranchez la cuisinière et laissez-la refroidir. Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer les surfaces. Évitez les produits chimiques agressifs.

Comment régler la température du four ?

Utilisez le bouton de commande du four pour sélectionner la température désirée. Attendez que le témoin de température s'éteigne pour indiquer que le four a atteint la température sélectionnée.

Que faire si je sens une odeur de gaz ?

Éteignez immédiatement tous les boutons de la cuisinière et ouvrez les fenêtres. Ne pas utiliser d'appareils électriques. Contactez un professionnel pour vérifier la fuite de gaz.

Comment fonctionne la fonction de minuterie ?

Pour utiliser la minuterie, tournez le bouton de la minuterie à l'heure souhaitée. Un signal sonore retentira lorsque le temps est écoulé.

La cuisinière affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client d'INDESIT pour obtenir de l'aide.

Comment remplacer une ampoule du four ?

Débranchez la cuisinière et retirez le couvercle de l'ampoule en tournant dans le sens antihoraire. Remplacez l'ampoule par une nouvelle ampoule compatible et remettez le couvercle.

MODE D'EMPLOI I5V7H6A(X)EU INDESIT

Mode d'emploi CUISINIÈRE ET FOUR

Sommaire

Mode d'emploi,1

ATTENTION,2

Description de l'appareil-Vue d'ensemble, 5

Description de l'appareil-Tableau de bord, 6

Installation, 7

Utilisation du plan de cuisson,14

Utilisation du four,9

Precautions et conseils, 16

Nettoyage et entretien,17

Assistance,18

GB

EnglishEnglishEnglish

ATTENTION: cet apparéil ainsi que ses parti es accessibles deviennent très chauds pendant leur fonci onnement.

Il faut faire attention de ne pas toucher les éléments chauffants.

Ne laisser s'approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante.

Le present apparéil peut être uti lisé par des enfants de plus de 8 ans et par des personnes représentant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à conditi on qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructi ons nécessaires pour une utilisation de l' apparéil en toute sécurité et à conditi on qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jourer avec l' apparéil. Les opériats ons de nettoyage et d'entretien ne doivent pas être effectuees par des enfants non surveillés.

ATTENTION: laisser un écipient de cuisson contenant de l'huile ou de laGRAisse sur le foyer est dangereux et risque d'entrainer un incendie.

Il ne faut JAMAIS essayer d'eteindre une fl amme ou un incendie avec de l'eau ! Il faut eteindre l'appareil et couvrir la fl amme avec un couvercle, par exemple, ou avec une couverture anti -feu.

ATTENTION: risque d'incendie: ne pas laisser d'objets sur les surfaces de cuisson. ATTENTION: si la surface vitrocéramique est fêlée, éteindre l'appareil afi n d'eviter tout risque d'électrocuti on.

Ne pas uti liser de produits abrasifs ni de spatules metalliques coupantes pour nettoyer la porte du four en verre, sous peine d'erafl er la surface et de briser le verre.

Les surfaces interieures du ti roir (s'il y en a un) peuvent devenir chaudes.

Ne jamais nettoyer l'appareil avec des nett oyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se couver sur le couvercle avant de l'ouvrir. Ne pas abaisser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

ATTENTION: s'assurer que l'appareil est eteint avant de proceder au remplacement de I'ampoule, af n d'eviter tout risque d'électrocuti on.

! Lors de l'introduci on de la grille, s'assurer que l'arrêt est bien tournée vers le haut et se trouve dans la partie arrrière de l'enceinte.

1. Table de cuisson céramique
2. Tableau de bord
3. Support GRILLE
4. Support LECHEFRITE
   5.Pied de réglage
   6.GLISSIERES de coulissement
5. niveau 5
6. niveau 4
7. niveau 3
8. niveau 2
   11.niveau 1

GB

1. Glass ceramic hob
2. Control panel
   3.Sliding grill rack
   4.DRIPPING pan
3. Adjustable foot
   6.GUIDERAILS for the sliding racks
   7.position 5
   8.position 4
   9.position 3
   10.position 2
   11.position 1

BG

OnncanHe Ha ypeda

O6u nperrn

1.CtbkKIOkepaMnueH KOITNOH
2.Komahdno Ta6no
3.PeeweTka
4. Taba
5. Perynipemykpaeta
6.BOДAчиЗаДвета
7.Полжени 5
8.Полжени 4
9.Положене 3
10.ПоJOxKeHnE2
11.ПОJOЖЕпe 1

DE

Description de l'appareil Tableau de bord

1.PROGRAMMATEUR DE CUISSON ELECTRONIQUE
2.Manette du THERMOSTAT
3.Voyant lumineux thermostat
4.Manette PROGRAMMES
5.Voyant de fonctionnement de la plaque électrique
6.Manette de la plaque electrique

GB

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, voirlez à ce qu'il suive l'appareil.
!Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil
! L'installation de l'appareil doit être effectue par un professionnel du secteur conformément aux instructions du fabricant.
! N'importe qu'elle opération de réglage ou d'entretien doit être effectuee après avoir débranché la prise de l'appareil.

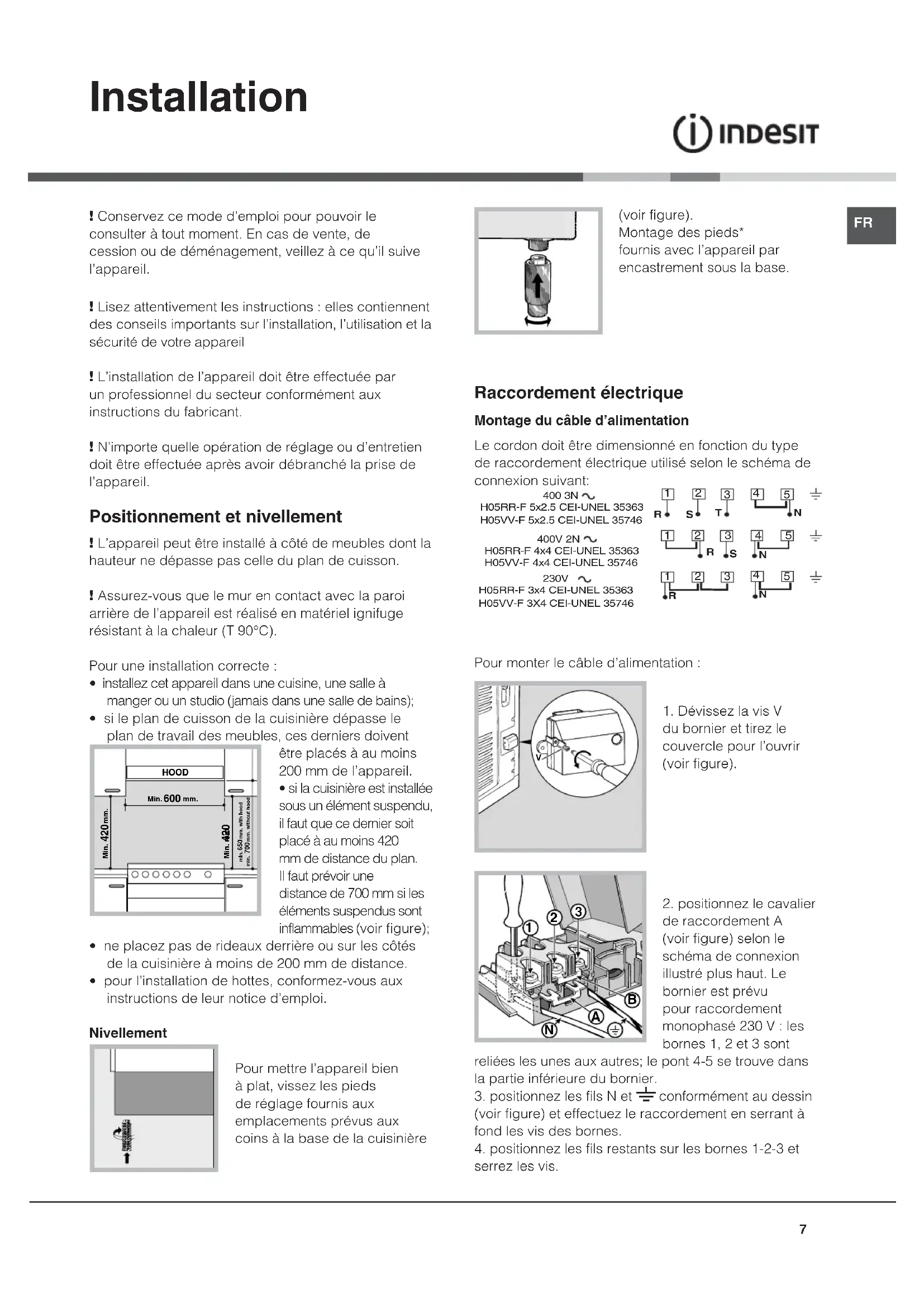

Positionnement et nivellement

L'appareil peut etre instalé à cote de meubles dont la hauteur ne dépasse pas celle du plan de cuisson.
Assurez-vous que le mur en contact avec la paroi arrêté de l'appareil est réalisé en matériel ignifuge résistant à la chaleur (T 90°C).

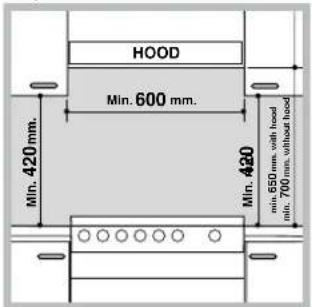

Pour une installation correcte :

• installez cet appeareil dans une cuisine, une salle à manger ou un studio (ja mais dans une salle de bains);
• si le plan de cuisson de la cusinière dépasse le plan de travail des meubles, ces derniers doivent

etre placés à au moins 200 mm de l'appareil.

• si la cusinière est installée sous un élément suspendu, il faut que ce dernier soit place à au moins 420 mm de distance du plan. Il faut prévoir une distance de 700 mm si les éléments suspendus sont inflammables (voir figure);

• ne placez pas de rideaux derriere ou sur les cotoés de la cuisine à moins de 200 mm de distance.

• pour l'installation de hôtes, conformez-vous aux instructions de leur notice d'emploi.

Nivellement

Pourmettre l'appareil bien a plat,vissez les pieds de réglage fournis aux emplacements prevus aux coins à la base de la cuisine

(voir figure). Montage des pieds* fournis avec l'appareil par encastrement sous la base.

Raccordementelectrique

Montage du cable d'alimentation

Le cordon doit être dimensionné en fonction du type de raccordement électrique utilisé selon le schéma de

connexion suvant:

400 3N H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

400V2N H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

230V H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3X4 CEI-UNEL 35746

Pour monter le cable d'alimentation :

1. Devissez la vis V du bornier et tirez le couvercle pour l'ouvrir (voir figure).

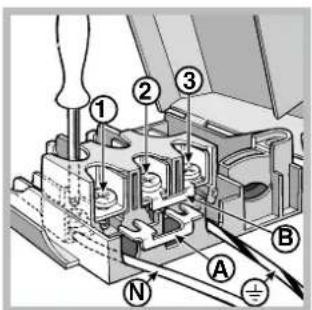

1. positionnez le cavalier de raccordement A (voir figure) selon le schéma de connexion illustré plus haut. Le bornier est prévu pour raccordement monophasé 230 V : les bornes 1, 2 et 3 sont

reliees les une aux autres; le pont 4-5 se trouve dans la partie inférieure du bornier.

1. positionnez les fils N et conformément au dessin (voir figure) et effectuez le raccordement en serrant à fond les vis des bornes.

2. positionnez les fils restants sur les bornes 1-2-3 et serrez les vis.

3. fixez le cable d'alimentation dans le serre-cable prévu.

4. fermez le couvercle du bornier et vissez la vis V.

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une fiche normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques collée sur l'appareil.

En cas de raccordement direct au réseau, intercalez entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, enaucun point, une température dépassant de 50^ la température ambiente.

Avant de procéder au branchement, assurez-vous que

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doivent être facilement accessibles

!Le cable ne doit etre ni plei ni excessivement ecrase.

! Le cable doit être contrôle périodiquement et ne peut être remplace que par un technicien/agree.

! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

Il est recommandé de nettoyer le four avant sa première utilisation, en suivant les instructions mentionnées au paragraphe „ Entretien et soin „.

La chaîne de sécurité La chaîne de sécurité

! Pour éviter le basculement de l'appareil, par exemple si un enfant s'accroche à la portedu four, la chaine de sécurité DOIT être installée! La cusinière est équipée d'une chaine de sécurité qui doit être fixée

a laide d'une vis (non fournie avec l'appareil) au mur derrière l'appareil, à la même hauteur que sur la cusinière. Choisissez une vis et un système d'ancrage adapté au mur contre lequel se trouve l'appareil. Si la vis présente un diamètre inférieur à 9 mm, utilisez une rondelle. En présence d'un mur en béton, la vis doit faire au moins 8 mm de diamètre et 60 mm de long. Veillez à ce que la chaîne soit fixée derrière la cusinière et au mur, comme l'indique l'illustration, de sorte à être tendue et parallèle au sol au terme de l'installation.

! Pour les modeles équipés d'une grille de réduction, n'utiliser cette dernière que pour le brûleur auxiliaire, en cas d'utilisation de casseroles ayant moins de 12 cm de diamètre.

Utilisation du four

! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heures en réglant la température à son maximum. Puis étéindre le four, ouvrir la porte et aérer la piece. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four.
! Avant toute utilisation, enlever les pellicules plastiques sur les cots de l'appareil
!Ne jamais poser d'objets à même la sole du four, l'émail risque de s'abîmer.

1. Pour sélectionner le programme de cuisson souhaite, tourner le bouton PROGRAMMES.
2. Choisir la température conseillée pour ce programme ou cette qu'on préfére à l'aide du bouton THERMOSTAT.

Un tableau de cuisson sort de guide et indique notamment les températures conseillées pour plusieurs préparations culinaires (voir tableau cuisson au four).

En cours de cuisson, il est possible à tout moment de :

• modifier le programme de cuisson à l'aide du bouton PROGRAMMES;
• modifier la température à l'aide du bouton THERMOSTAT;
• interrompre la cuisson en ramanant le bouton PROGRAMMES sur "0".

! Il faut toujours enfournier les plats sur la grille fournie avec l'appareil.

Voyant THERMOSTAT

Allumé, il signale la montée en chaleur du four. Il s'eteint des que la température seLECTIONnée est atteinte. Le voyant s'allume et s'eteint tour à tour pour indiquer que le thermostat fonctionne et maintain la température au degré pres.

Eclairage du four

Pour l'allumer, amenez le bouton PROGRAMMES sur une position autre que la position "0". Il reste allumé tant que le four est en marche. Si vous amenez le

bouton sur 3, la lampe s'allume sans activer aucune résistance.

Programmes de cuisson

Four Tradition

temp:entre 50^ et Max.

En effectuant ce besoin, vous obtienda r'éclairage du four et le branchement des deux résistances (sole et voûte). C'est le four traditionnel de grand-mère revu pour atteindre un niveau exceptionnel de diffusion de la chaleur et d'économie d'électricité. Rien n'égale le four statique quand il s'agit de cuisiner des plats garnis traditionnels tels que : côtes de porc au chou, morue à l'espagnole, stockfisch aux pommes de terre,veau au riz etc... Vous obtienda des résultats tout aussi excellents pour vos plats de viande de bœuf ou de veau tels que: bœuf braisé, ragout, goulasch, gibier, jambon et longe de porc etc... qui exigent une cuisson lente et de féuents ajouts de liquides. C'est aussi le mode de cuisson recommendé pour les gâteaux, les fruits et les plats mijotés dans des cocottes avec couvercle. Lorsque vous utilisez le four statique, ne cuisez que sur un seul niveau pour avoir une meilleure diffusion de la chaleur. N'hésitez pas àCHOISIR le niveau qui vous permettra de mistroux balancer la quantité de chaleur provenant de la voûte et de la sole. En enfournant sur le premier ou le deuxième gradin en partant du bas vous obtienda z plus de chaleur dans la partie inférieure.

Four Patisserie

temp: entre 50^ et Max.

Mise en marche du ventilateur et de tous les éléments chauffants. Ceci permet d'obtenir une chaleur "douce" provenant sur tout de la sole. Cette fonction est tout particulièrement indiquée pour la cuisson de mets délicats, notamment de gâteaux à lever qui gonflent moins grâce à l'arrivée de chaleur par le bas. Quelques conseils :

• Réchauffez votre four avant d'enfournier
  N'enfournez pas plus d'un plat à la fois
  Utilisez la grille (à moins que vous neciesz directement dans la leche-frite), you aurez une(Meilleure distribution de la chaleur. Ne laissez pas dans le four vos leche-frite inutilisées.
• Placez la grille sur le troisième ou sur le deuxième gradin en partant du bas, vous profitezerez nouveaux de la chaleur provenant de la sole. Posez le moule à gâteau au milieu de la grille.
• N'ouvre jamais la porte en cours de cuisson car toute chute subite de température pourrait interrompre la cuisson et vos gâteaux risqueraient de s'affaisser.

Four Pizza

temp: entre 50^ et Max.

Mise en marche de la résistance de sole et de la résistance circulaire, ainsi que de la turbine. La selection de cette combinaison permet un préchauffage accéléREDu fourgracea sa tres grande puissance (2700 W).La chaleur dans ce cas est distribuée par I'air pulse et par la sole du four.La fonction four pizza convient tout particulièrement aux plats exigeant une grossse quantite de chaleur, tels que pizza et gros rotis. N'utilise qu'une lechefrite ou qu'une grille a la fois.La cuisson sur plus d'un gradin à la fois n'est possible qu'a condition de les changer de place a mi-cuisson.

Le four "ventile"

temp:entre 50^ et Max.

La chaleur, constante et bien distribuée à l'intérieur du four grâce à la turbine située dans le bas du four, permet de cuire et de dorer les alimentés de façon uniforme et en tous points. Vous pouvez ainsi procéder à une cuisson groupée en enfournant plusieurs plats ensemble à condition qu'ils ciusent à la même température. Vous pouvez cuire sur deux niveaux en suivant les conseils fournis dans le paragraphe "Cuisson sur plusieurs niveaux". Vous réussirez parfaitement tous les plats gratinés qui exigent une cuisson prolongée tels que lasagnes, gratin de pates, gratin de riz, vols au vent etc...

Le可以选择 de températures plus basses, possible grâce à une meilleure répartition de la chaleur, vous permettra d'obtenir des roits de viande plus juteux et tendres à souhait avec une moindre perte de poids. Cette fonction qui permet de cuisiner avec peu de condiment, convient aussi à merveille à la cuisson du poisson, dont l'aspect et le goût demeurent inalérés. Vous obtiendrez aussi d'excellents résultats lors de la cuisson des légumes : courgettes, aubergines, poivrons, tomates etc.

Desserts : vous réussirez à coup sur vos pâtes levées pour vos génoises, brioches, croissants. La fonction "ventilé", régée à une température comprise entre 80^ - 100^ sert aussi à décongeler la viande, rouge ou blanche, le poisson ou le pain. Pour décongeler des mets plus délicats, Sélectionnez une température de 50^ ou n'utilise que la circulation d'air froid en plaçant le bouton du thermostat sur 0^ .

Résistance voûte

temp:entre 50^ et Max.

La température elevée et directe du grill permet de saisir l'aliment en surface pour qu'il ne perde pas son jus et reste tendre à souhait. La cuisson au grill est particulièrement recommendée pour les plats qui exigent une température elevée à leur surface : côtes de veau et de boeuf, entrecôtes, fillet, hamburgers, etc....

Le "gril"

temp:entre 50^ et Max.

Un grill plus grand que d'habitude, au dessin novateur: son rendement est augmente de 50% . Avec ce double grill, finies les zones d'angle où la chaleur n'arrive pas.

Important : Pour obtenir d'excellents résultats et faire des économies d'énergie (10% environ), la porte du four doit rester fermée lorsque vous utilisez le grill.

Lorsque vous cuisinez en fonction barbecue, placez la grille sur le gradin le plus haut (voir tableau cuisson) et la lechefrite juste en-dessous pour recueillir laGRAisse qui fond.

Gril Ventile

temp:entre 50^ et Max.

L'irradiation thermique unidirectionnelle s'ajoute au brassage de l'air pour une répartition uniforme de la chaleur dans l'enceinte du four. Plus de risque de brûler les alimentés en surface et plus grande déténération de la chaleur. C'est l'idéal pour cuire : brochettes de viande et légumes (kebabs), saucisses, cotelettes, cotelettes d'agneau, poulet, cailles, côtes de porc, etc. Mais aussi des tranches de poisson (espadon, thon, mérou, etc.).

Cette fonction déclenchée aussi la mise en marche du moteur du tournebroche (si vous appeareil en est équipé). Ce type de cuisson est notamment recommandé pour des pieces de viande telles que longes, volaille, etc.

N.B. :cuisine au grill portefermée.

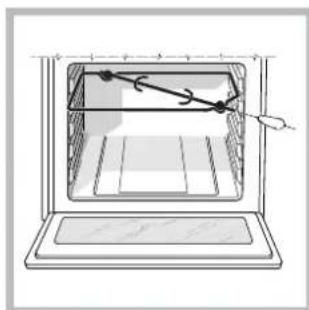

Tournebroche

Pour actionner le tournebroche,procedede comme suit:

1. placez la lechefrite au
   gradin 1;
2. placez le berceau au gradin 4 et encastrez le bout arriere de la broche dans le trou situé au fond de l'enceinte (voir figure);
3. pour actionner le

tournebroche, selectionnez la'aide du bouton PROGRAMMES.

C

FR

laps de temps puis diminuez-la par la suite. En général, plus vous avez de viande à cuire, plus la température sera BASSE et la durée de cuisson prolongée. Placez votre viande au milieu de la grille et placez une lechefrite en dessous pour recueillir laGRAisse qui fond. Placez la grille au milieu du four. Si le type de cuisson exige plus de chaleur par dessous, utilisez le premier gradin en partant du bas.

Dispositif de verrouillage de porte

Certains modèles sont équipés d'un "verrouillage de porte" placé entre le bandeau de commande et la porte du four. Pour ouvrir, soulever le dispositif "A" comme illustré.

ATTENTION! Le four est équipé d'un système d'arrêts de grillés qui permet de les retarder sans que ces dernières seront entièrement du four.(1)

Pourvoir complètement les grilles il suffit, comme illustré, de les soulever en les saississant par l'avant et de les tirer (2).

Tableau de cuisson

Sélectionchoisis	Type d'aliment	Poids(Kg)	Position de l'grille par rapport à la solde du four	Préchauffage(min.)	Sélectionthermostat	Durée dela cuisson(min.)
1. Le four"statique"	Canard	1	3	15	200	65-75
	Roast-beef	1	3	15	200	70-75
	Rôti de porc	1	3	15	200	70-80
	Biscuits	-	3	15	180	15-20
	Tartes	1	3	15	180	30-35
2 FourPâtisserie	Tartes sucrees	0,5	3	15	180	20-30
	Quiches	1	2/3	15	180	45-50
	Cake aux fruits	-	3	15	180	40-50
	Généoise	-	3	15	160	25-30
3 FourPizza	Pizza	0,5	3	15	220	15-20
	Roast-beef	1	2	10	220	25-30
	Poulet	1	2/3	10	180	60-70
4 Fourventilé	Pizza (sur 2 niveaux)	1	2-4	15	230	15-20
	Lasagnes	1,8	3	10	180	30-35
	Gratin de pâtes	1	3	10	180	20-30
	Pâtes au four	1,5	3	10	180	20-30
	Agneau	1,5	2	10	180	40-45
	Poulet + pommes de terre	1	2-4	15	200	60-70
	Maquereau	1	2	10	180	30
	Daurade	1,5	2	10	180	55-60
	Cake aux fruits	1	3	10	160	40-50
	Choux (sur 2 niveaux)	0,5	2-4	10	190	20-25
	Biscuits (sur 2 niveaux)	0,5	2-4	10	180	10-15
	Généise (sur 2 niveaux)	1	2-4	10	165	20-25
	Gratin de pâtes (sur 2 niveaux)	2,5	2-4	15	200	35-40
5Résistancevôutive	Soles et seches	1	4	5	Max.	8
	Brochettes de calmars et crevettes	1	4	5	Max.	4
	Tranches de colin	1	4	5	Max.	10
	Légumes grillés	1	1/4	5	Max.	8-10
6 Gril	Côtes de veau	1	4	5	Max.	15-20
	Côtelettes	1,5	4	5	Max.	20
	Hamburgers	1	3	5	Max.	7
	Maquereaux	1	4	5	Max.	15-20
	Croque-monsieur	n'4	4	5	Max.	5
	Avec tournebroche
	Veau à la broche	1,0	-	5	Max.	70-80
	Poulet à la broche	2,0	-	5	Max.	70-80
7 Grilventilé	Poulet grillé	1,5	2	5	200	55-60
	Seiches	1,5	2	5	200	30-35
	Poulet (à la broche) + pommes de terre (dans léchefrite)	1,5	-	5	200	70-75
	Avec tournebroche
	Veau à la broche	1,5	-	5	200	70-80
	Poulet à la broche	1,5	-	5	200	70-80
	Agneau à la broche	1,5	-	5	200	70-80
	Avec tournebrochettes(uniquement sur certains modélés)
	Brochettes de viande	1,0	-	5	Max.	40-45
	Brochettes de légumes	0,8	-	5	Max.	25-30

N.B: les temps du caison sont purement indicatifs et peuvent être modifiés selon les goits de chacun. En cas de cuisson au gril, au double gril ou au gril ventilé, placez toujours la liqueferte sur le 1er gradin en partant du bas.

C

Utilisation du plan de cuisson vitrocéramique

FR

! La colle utilisée pour les joints laïssé des traces de graissse sur le verre. Nous conseillons de les éliminer avant d'utiliser l'appareil à l'aide d'un produit d'entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d'utilisation, elle disparaître très vite.

Allumer et eteindre les foyer

Pour allumer un foyer, tourner le bouton correspondant dans le sens des aiguilles d'une montre.

Pour l'éteindre, tournier le bouton dans le sens inverse des aiguilles d'une montre jusqu'à "0".

L'allumage duvoyant FONCTIONNEMENT FOYERS signale qu'au moins un foyer du plan de cuisson est allumé.

Les foyers

Le plan de cuisson peut être équipé de foyers . Ils deviennent tous rouges pendant leur fonctionnement :

A. Foyers radiant
B. Foyer hilite extensible.
C. Foyer hilite
D.Voyant de chaleur résiduelle: il signale une température supérieure

à 60°C du foyer correspondant et ce même après extinction de ce dernier.

Foyers radiants

Les résistances circulaires des foyers radiants deviennent rouges 10-20 secondes à peine après allumage.

Conseils d'utilisation du plan de cuisson

Utiliser des casseroles à fond plat et de force épaisseur pour qu'elles adhérent parfaitement à la zone de chauffe ;

• utiliser des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à exploiter au moins toute la chaleur disponible ;

• s'assurer que le fond des casseroles est parfaitement sec et propre : l'adherence aux foyer sera ainsi optimale et tant les casseroles que le plan de cuisson dureront plus longtemps ;
• éviter d'utiliser des casseroles qui sont aussi utilisées sur les brûleurs à gaz : la concentration de chaleur des brûleurs à gaz peut déformer le fond de la casserole qui perd son adherence ;
• ne jamais laisser un foyer allumé sans casserole, il risque de s'endommager.

Foyers hilite extensibles*

Les foyers hilite extensibles sont reconnaissables à la présence d'une double zone de chauffe. Vous pouvez n'allumer que la zone plus petite (interne) ou les deux (interne et externe).

Le bouton de commande permet de désir entre deux niveaux de puissance, tous deux régibles entre un minimum de 1 et un maximum de 12 :

• pour sélectionner le niveau de puissance plus bas, tournez le bouton vers la droite de 1 à 12.
• tournez le bouton à fond jusqu'à déclic pour sélectionner la puissance maximum, cette dernière peut à son tour être réglée entre 12 et 1 en tournant le bouton vers la gauche. Pour rétablier le niveau de puissance minimum, ramenez le bouton à la position 0.

En cas de foyers double puissance, la première partie de la course active la zone de chauffe plus petite (interne). Pour les activer toutes les deux (interne et externe), tournez le bouton à fond jusqu'à la position et Sélectionnez le niveau de puissance souhaïte entre 12 et 1.

lescription des éléments chauffants

Les résistances circulaires des foyers radiants/ hilitedeviennent rouges 10-20 secondes à peine après allumage.

Les résistances circulaires des foyer adiants/ hilite garantissant une distribution uniforme de la température en plus de tous les autres avantages propres aux foyer adiants/ hilite

Les éléments adiants/ hilaite produit instantanément une quantité de lumière et de chaleur très élevée avec tous les avantages pratiques qui s'ensuivent :

• montée rapide en température (par rapport à un brûleur à gaz)
• refroidissement rapide
• température uniforme sur toute la surface (grace aux éléments chauffants circulaires

Précautions et consels

FR

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité.
Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Le plan de cuisson vitrocéramique résiste aux sautes de température et aux chocs. N'oubliez toutefois pas que des lames ou des ustensiles de cuisine pointus peuvent casser la surface du plan de cuisson. En cas de cassure, débranchez immédiatement l'appareil du secteur, faites appel à un service après-vente agreeé et exigez l'utilisation de pieces détachées d'origine. Le non respect de ces indications peut compromètre la sécurité de l'appareil.
• Si la surface de la table est fêlée, éteindre l'appareil pour éviter tout risque d'électrocution.
• Cét apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
  Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation ( comme par exemple le chauffage d'une piece) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Cette notice concerne un apparéil classe 1 (libre pose) ou classe 2 - sous-classe 1 (encastré entre deux meubles).
• En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes de l'appareil.
• Les orifices ou les fentes d'airation ou d'évacuation de la chaleur ne doivent pas été bouchés
  Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.
• N'utilisez pas de solutions inflammables (alcool, essence...) à proximate de l'appareil lorsqu'il est en

marche.

• Ne stockez pas de matériel inflatable dans la niche de rangement du bas ou dans le four : si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Les surfaces interieures du tiroir (s'il y en a un) peuvent devenir chaudes.
• Quand l'appareil n'est pas utilisé, assurez-vous toujours que les boutons sont bien sur la position.
• Ne tirez sur tout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEBRANCHÉLA Fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil. Faites appel au service d'assistance.
• Ne posez pas d'objets lourds sur la porte du four ouverte.
• Si la cusinière est installée sur un socle, prenez les précautions qui s'imposent pour que l'appareil ne tombe pas de ce socle.

Mise au rebut

• Mise au rebut du matériel d'emballage: conformez-vous aux reglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparèls menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèls usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barringe" est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur viel appareel.

Economies et respect de l'environnement

• Pour vos cuissons au GRIL, DOUBLE GRIL et DOUBLE GRIL VENTILE nous vous conseillons de garder la porte du four fermée: vous obtiendrez de plusieurs résultats tout en faisant de sensibles économies d'énergie (10% environ).
• Evitez, dans la mesure du possible, de préchauffer le four et veuillez toujours le replir. Ouvrez le moins possible la porte de votre four, car chaque ouverture laisse échapper la chaleur. Pour faire des économies considérables d'énergie, éteignez le four cinq à dix

minutes avant la fin du temps de cuisson programme et utilisez la chaleur dégagée par le four.

• Gardez les joints propres et bien rangés afin d'éviter toute perte d'énergie par la porte.
• Si vous avez souscrit un plan tarifaire particulier auprès de la Compagnie d'électricité, vous pouvez économiser en faisant fonctionner votre apparéil lorsque l'énergie vous revient moins chère.
• Profitez au maximum de la chaleur résiduelle de votre plaque chauffante en éteignant les plaques en fonte et les plaques vitrocéramiques respectivement 10 et 5 minutes avant la fin du temps de cuisson.
• La base de votre casserole ou de votre poèle doit couvir la plaque chauffante. Si elle est plus petite, une quantité précieuse d'énergie sera perdue et les casseroles qui débordent laisseront des résidus incrustés qui peuvent être difficiles à enlever.
• Faites cuire vos alimentés dans des casseroles ou des poées à couvercle et utilisez le moins d'eau possible. Faire cuire les alimentés dans des casseroles ouvertes augmente considérablement la consommation d'énergie.
• Utilisez exclusivement des cassetoles et poêles à fond plat.
• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférible d'utiliser un autocuiseur qui est deux fois plus rapide et economise un tiers de l'énergie.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation electrique de I'appareil.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

Nettoyage du four

• Nettoyez l'extérieur émailé ou inox et les joints en caoutchou à l'aide d'une éponge imbibée d'eau tiède additionné de savon neutre. Si les taches sont difficles à enlever, utilisez des produits spéciaux. Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. N'utilisez ni poudres abrasives ni produits corrosifs.
• Nettoyez l'enceinte après toute utilisation, quand le four est encore tiède. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.

• Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matérielles abrasifs ou de racloirs metalliques aiguises qui risquent de rayer la surface et de briser le verre.

• Les accessoires peuvent etre laves comme de la vaisselle courante y compris en lave-vaiselle.

• Pour éliminer laGRAISSÉ et la saleté du tableau de bord, nettoyez-le avec une éponge non abrasive ou avec un chiffon doux.

Contrôler les joints du four

Contrôlez périodiquement l'etat du joint autour de la portedou four. S'il est abimé, adressez-vous au service après-vente le plus proche de votre domicile. Mieux vaut ne pasutiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule déclairage du four

1. Debranchez le four, enlevez le couvercle en verre du logement de la lampe (voir figure).
2. Dévissez l'ampoule et remplacez-la par une autre de même type : tension
   230 V, puissance 25 W, culot E 14.
3. Remontez le couvercle et

rebranche z four au reseau electrique.

! Ne pas utiliser la lampe du four comme éclairage de la pierce.

Nettoyage du plan de cuisson vitrocéramique

! N'utilise jamais de détergents abrasifs ou corrosifs, tels que des bombes aerosols pour grilloirs et fours, des detacheurs et dérouilleurs, des poudres à recycler ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.
- Pour un entretien courant, passesz une éponge humide sur la surface de la table et sechez avec du papier essue-tout.
- Si la table est sale, frottez avec un produit d'entretien adapté au verre vitrocérément, rincez et essuyez.
- Pour enlever les salissures en relief, utilisez un grattoir spécial (pas fourni avec l'appareil). Intervenez des que possible, n'attendez pas que l'appareil ait refroidi afin d'éviter toute incrustation des salissures. L'utilisation d'une éponge en fil d'acier inoxydable, spéciale verre vitrocérample, imprégnee d'eau savonneuse donne d'excellents résultats.
- Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussiôt enlevé à l'aide du gratoir tant que la surface est encore chaude.
- Une fois que la table est propre, vous pouvez appliquer un produit d'entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérez de préférence quand l'appareil est tiède ou froid.
- Prenez soit de tous jours bien rincer à l'eau claire et de secher la table : les résidus des produits pourraient en effet s'incruster lors d'une prochaine cuisson.

FR

Produits de nettoyage spéciaux pour vitrocéramique	Où les acheter
Raclette f Iames et lames de rechange	Bricolage et quincaillerie
Stahl-Fix SWISSCLEANER WK TOP Autres produits pour vitrocéramique	Articles menagers Bricolage Quincaillerie Supermarchés

Démontage et remontage de la porte du four :

1. Ouvrir la porte

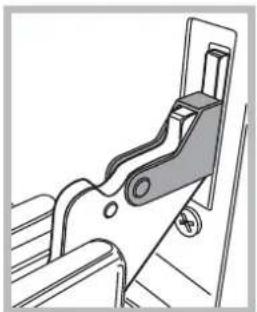

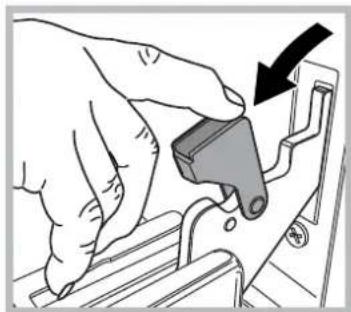

2. Faire pivoter à l'arrière les crochets des charnières de la porte du four (voir photo)

1. Refermer la porte jusqu'à l'arrêt du crochet (la portere restera ouverte à 40^ environ) (voir photo)

1. Appuyer sur les deux boutons placés sur le profil supérieur et retarder le profil (voir photo)

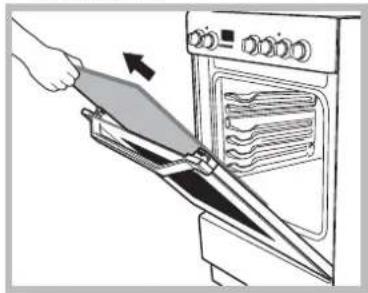

1. Retirer la plaque de verre, proceder au nettoyage comme indiqué au chapitre : « Nettoyage et entretien »

1. Remonter la contre.

ATTENTION! Four ne doit pas etre utilise avec interieure verre de portiere enlevé!
ATTENTION! Lors du remontage de la porte interieure verre inserer le panneau de verre correctement, de sorte que le texte ecrit sur le panneau n'est pas inversee et peuvent etre facilement lisibles.

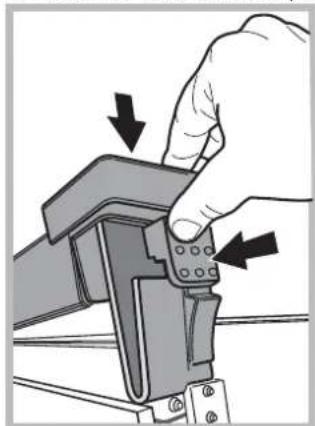

1. Remonter le profil, un clic signale si la pierce est positionnée comme il faut.
2. Ouvrir la portecompletement.
3. Refermer les cavaliers (voir photo).

1. Il est à présent possible de fermer complètement la porte, pour faire fonctionner le four.

Nettoyage de I'acier inox

Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs contenant du phosphore. Nous vous conseillons de rincer abondamment et de bien essuyer.

Assistance

Indiquez-lui:

• le modele de votre(APpeuil (Mod.)
• son numero de série (S/N)

Ces informations figurent sur la plaquette signaletique apposée sur votre apparéil et/ou sur son emballage.

Installation
