Marka	Indesit
Model	I5V7H6A(X)EU
Typ produktu	Kuchenka elektryczna wolnostojąca
Rodzaj płyty grzewczej	Ceramiczna
Liczba palników	4 (promienniki i/lub Hilite rozszerzalne)
Rodzaj piekarnika	Elektryczny wielofunkcyjny
Programy pieczenia piekarnika	Tradycja, Ciasto, Pizza, Wentylowany, Grill, Grill Wentylowany, Rożen
Pojemność piekarnika	Nieokreślona (standardowo około 70 L)
Zasilanie elektryczne	230 V jednofazowe lub 400 V trójfazowe (w zależności od podłączenia)
Maksymalna moc	Zmienna w zależności od konfiguracji (do 2700 W dla piekarnika pizza)
Funkcje specjalne	Wskaźnik ciepła resztkowego, blokada drzwi, łańcuch zapobiegający przewróceniu
Dołączone akcesoria	Ruszt, blacha, rożen (w zależności od modelu)
Rodzaj szyby drzwi	Szyba zdejmowana do czyszczenia
Oświetlenie piekarnika	Żarówka 25 W, trzonek E14
Zalecane czyszczenie	Nieścierne środki, skrobak do płyty ceramicznej
Zabezpieczenie dziecięce	Blokada drzwi (w zależności od modelu)
Instalacja	Wymaga profesjonalisty, obowiązkowy łańcuch bezpieczeństwa
Kraj produkcji	Nieokreślony
Naprawialność	Żarówka wymienna, oryginalne części zamienne dostępne
Dokumentacja	Instrukcja obsługi do pobrania (PDF)

Często zadawane pytania - I5V7H6A(X)EU INDESIT

Jak wyczyścić płytę ceramiczną?

Użyj specjalnego środka do płyty ceramicznej i skrobaka do przypalonych resztek. Nigdy nie używaj środków ściernych ani metalowych gąbek. Roztopiony cukier zeskrob natychmiast na gorąco.

Jak wymienić żarówkę w piekarniku?

Odłącz urządzenie, zdejmij szklaną osłonę, odkręć starą żarówkę (25 W, E14) i wymień ją. Załóż osłonę i podłącz ponownie.

Jakie programy pieczenia są dostępne?

Programy obejmują: Tradycja, Ciasto, Pizza, Wentylowany, Grill, Grill Wentylowany i Rożen.

Jak uruchomić rożen?

Umieść blachę na poziomie 1, kosz na poziomie 4, włóż rożen w tył piekarnika, a następnie wybierz odpowiedni program (Grill Wentylowany z rożnem).

Dlaczego lampka termostatu włącza się i wyłącza?

To normalne: termostat utrzymuje temperaturę, włączając i wyłączając grzałki. Lampka wskazuje, że piekarnik się nagrzewa.

Jak zamontować łańcuch bezpieczeństwa?

Przymocuj łańcuch do ściany (odpowiednia śruba, min. Ø 8 mm do betonu) i do tyłu kuchenki, tak aby był napięty i równoległy do podłogi. Zapobiega to przewróceniu.

Czy mogę piec na kilku poziomach jednocześnie?

Tak, przy programie Wentylowany można piec na dwóch poziomach. Przy innych programach piecz na jednym poziomie, aby uzyskać lepsze rozprowadzenie ciepła.

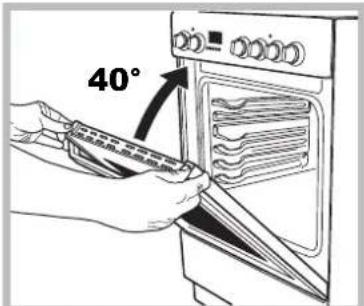

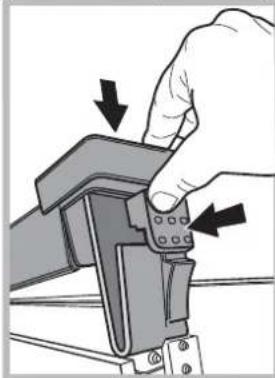

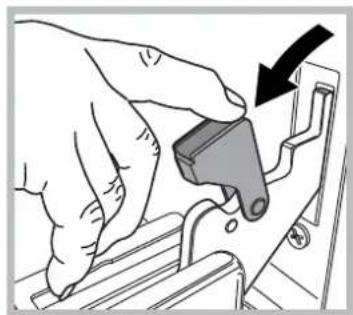

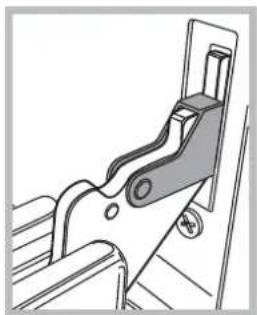

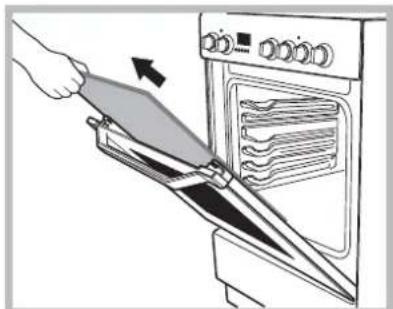

Jak zdemontować drzwi piekarnika?

Otwórz drzwi, obróć haczyki zawiasów, zamknij częściowo (40°), naciśnij przyciski górnego profilu, zdejmij profil i wewnętrzną szybę. Uwaga: nie używaj piekarnika bez szyby.

Co zrobić w przypadku pęknięcia płyty ceramicznej?

Natychmiast wyłącz urządzenie i odłącz je, aby uniknąć ryzyka porażenia prądem. Skontaktuj się z serwisem w celu wymiany.

Jaka jest pozycja blachy do pieczenia podczas grillowania?

Zawsze umieszczaj blachę na pierwszym poziomie od dołu, aby zbierać tłuszcz. Ruszt z jedzeniem umieść na wyższych poziomach zgodnie z tabelą pieczenia.

INSTRUKCJA OBSŁUGI I5V7H6A(X)EU INDESIT

Instrukcja obsługi,1

UWAGA,2

Opis urządzenia - Widok ogólny,5

Opis urządzenia - Panel sterowania,6

Instalacja,65

Uruchomienie i użytkowanie,67

Użytkowanie piekarnika, 67

Użytkowanie płyty grzejnej, 71

Konserwacja i utrzymanie,73

Zalecenia i środki ostrożności,74

Serwis Techniczny,74

UWAGA: To urządzenie oraz jego dostępne części silnie się rozgrzewają podczas użytkowania. Należy uważać, aby nie dotknąć elementów grzejnych. Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadzorem dorosłych. Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane. UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar. Nie należy NIGDY próbować ugasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem. Nie stosować środków ściernych ani ostrych łopatek metalowych do czyszczenia szklanych drzwiczek piekarnika, ponieważ mogłyby porysować powierzchnię i spowodować pęknięcie szyby. Wewnętrzne powierzchnie szuflady (jeśli jest w danym modelu) mogą się nagrzewać. Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia. Usunąć ewentualne płyny na powierzchni przed jej otwarciem. Nie zamykać szklanej pokrywy (jeśli jest częścią wyposażenia), jeśli palniki gazowe lub płyta elektryczna są jeszcze rozgrzane. UWAGA: Przed wymianą żarówki, należy się upewnić, że urządzenie jest wyłączone, aby uniknąć ryzyka porażenia prądem. UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych. UWAGA: Jeżeli powierzchnia ze szkła ceramicznego jest pęknięta, należy wyłączyć urządzenie, aby uniknąć niebezpieczeństwa porażenia prądem elektrycznym.

! Wsuwając ruszt, należy się upewnić, że ogranicznik jest skierowany ku górze i znajduje się on w tylnej części komory.

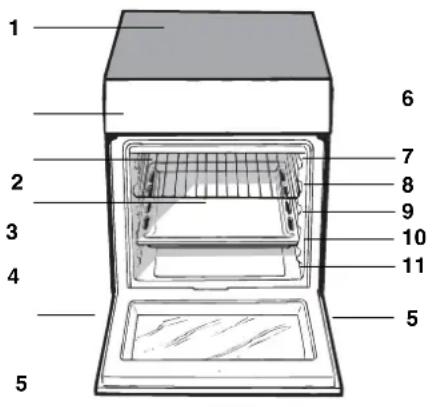

1. Ceramiczna płyta grzejna 2. Panel kontrolny 3. Półka ruszt 4. Półka brytfanna 5. Nóżki regulowane 6. Prowadnice półek 7. pozycja 5 8. pozycja 4 9. pozycja 3 10. pozycja 2 11. pozycja 1

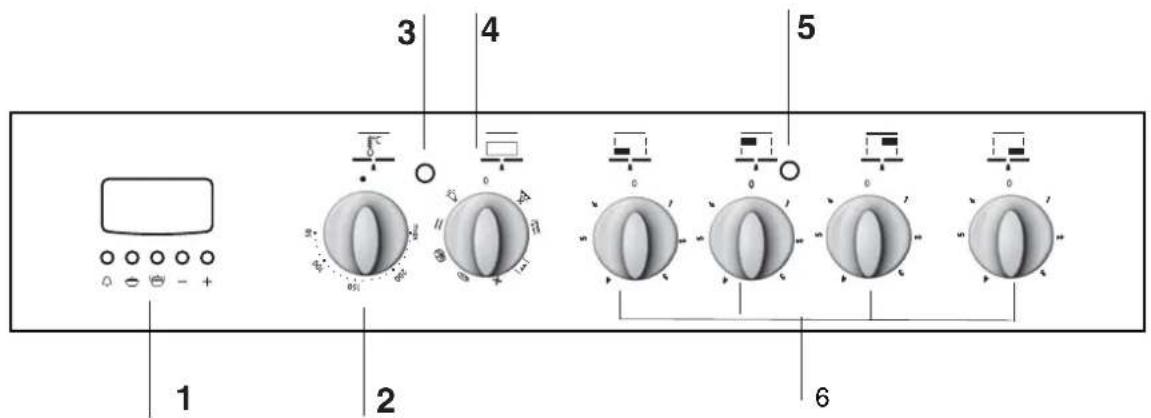

Opis urządzenia Panel kontrolny

1. Programator elektroniczny 2. Pokrętło TERMOSTATU 3. Lampka kontrolna TERMOSTATU 4. Pokrętło PROGRAMÓW PIEKARNIKA 5. Lampka kontrolna ELEKTRYCZNYCH PÓL 6. Pokrętła ELEKTRYCZNYCH PÓL GRZEJNYCH

! Zachować niniejszą książeczkę instrukcji, by móc ją konsultować w przyszłości w dowolnej chwili. W przypadku sprzedaży, odstąpienia lub przeprowadzki, należy upewnić się, czy pozostaje razem z urządzeniem. ! Należy uważnie przeczytać instrukcje, gdyż zawiera ona informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania. ! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami i przez wykwalifikowany personel. ! Jakakolwiek regulacja, konserwacja itp. musi być wykonana przy kuchence odłączonej od zasilania elektrycznego.

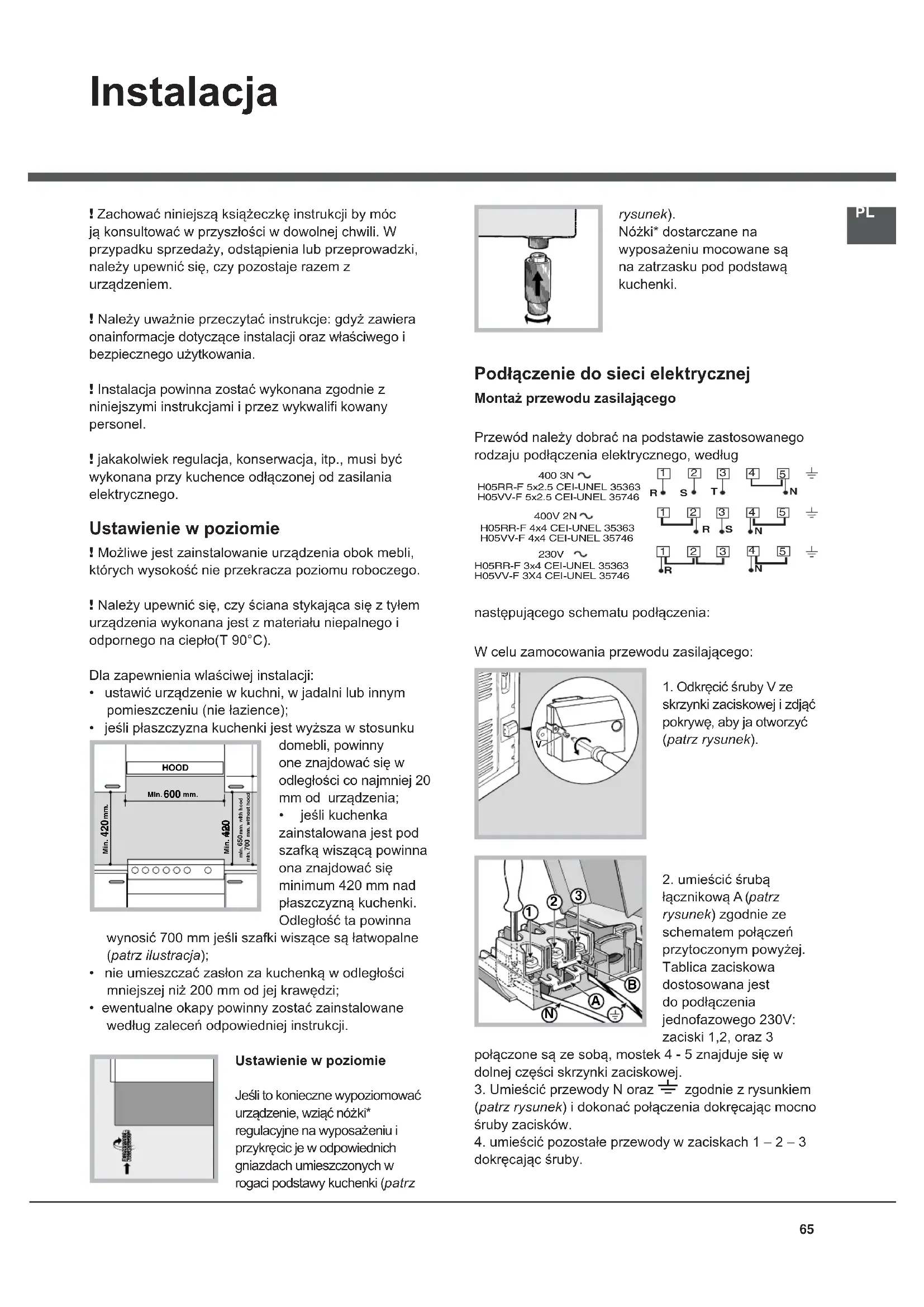

Ustawienie w poziomie

! Możliwe jest zainstalowanie urządzenia obok mebli, których wysokość nie przekracza poziomu roboczego. ! Należy upewnić się, czy ściana stykająca się z tym urządzeniem wykonana jest z materiału niepalnego i odpornego na ciepło (T 90°C).

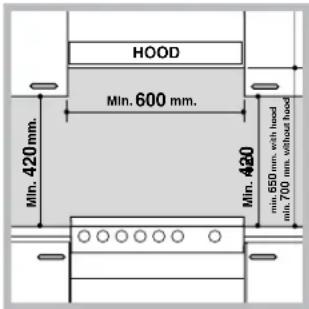

Dla zapewnienia właściwej instalacji:

• ustawić urządzenie w kuchni, w jadalni lub innym pomieszczeniu (nie zadaszonym);
• jeśli płaszczyzna kuchenki jest wyższa w stosunku

do mebli, powinny one znajdować się w odległości co najmniej 20 mm od urządzenia;

• jeśli kuchenka zainstalowana jest pod szafką wiszącą, powinna ona znajdować się minimum 420 mm nad płaszczyzną kuchenki. Odległość ta powinna

wynosić 700 mm, jeśli szafki wiszące są łatwopalne (patrz ilustracja);

• nie umieszczać zasłon za kuchenką w odległości mniejszej niż 200 mm od jej krawędzi; ewentualne okapy powinny zostać zainstalowane według zaleceń odpowiedniej instrukcji.

Ustawienie w poziomie

Jeśli to konieczne, wypoziomować urządzenie, wziąć nóżki* regulacyjne na wyposażeniu i przykręcić je w odpowiednich gniazdach umieszczonych w rogach podstawy kuchenki (patrz

rysunek). Nóżki* dostarczane na wyposażeniu mocowane są na zatrzasku pod podstawą kuchenki.

Podłączenia do sieci elektrycznej

Montaż przewodu zasilającego

Przewód należy dobrać na podstawie zastosowanego rodzaju podłączenia elektrycznego, według

4003N H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

400V2N H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

230V H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3X4 CEI-UNEL 35746

następującego schematu podłączenia:

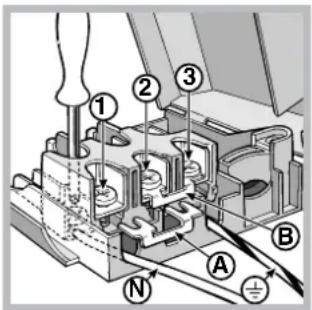

W celu zamocowania przewodu zasilającego:

1. Odkręcić śruby V ze skrzynki zaciskowej i zdjąć pokrywę, aby ją otworzyć (patrz rysunek).

2. Umieścić śrubę łącznika A (patrz rysunek) zgodnie ze schematem połączeń przytoczonym powyżej. Tablica zaciskowa dostosowana jest do podłączenia jednofazowego 230V: zaciski 1, 2, oraz 3

połączone są ze sobą, mostek 4 - 5 znajduje się w dolnej części skrzynki zaciskowej.

1. Umieścić przewody N oraz zgodnie z rysunkiem (patrz rysunek) i dokonać połączenia dokręcając mocno śruby zacisków.
2. Umieścić pozostałe przewody w zaciskach 1-2-3 dokręcając śruby.

1. Przymocować przewód zasilający w odpowiednim zacisku.
2. Zamknąć pokrywę skrzynki zaciskowej, zakręcając śrubę.

Podłączenia przewodu zasilającego do sieci.

Zamocować na przewodzie znormalizowaną wtyczkę do obciążeń wskazanych na tabliczce znamionowej zamocowanej na urządzeniu.

W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika polowego z otwarciem minimalnym pomiędzy stykami 3 mm, przeznaczonego do obciążenia odpowiadającego obowiązującym normom (przewód uziemienia nie powinien być przerywany przez wyłącznik). Przewód zasilania powinien być umieszczony w taki sposób, aby w żadnym punkcie temperatura otoczenia nie przekraczała 50°C

Przed wykonaniem podłączenia należy upewnić się, czy:

• gniazdko posiada odpowiednie uziemienie i zgodne jest z obowiązującymi przepisami; gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej;
• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej; czy gniazdko pasuje do wtyczki urządzenia. W przeciwnym razie należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy ani rozgałęźników.

! Po zainstalowaniu urządzenia przewód elektryczny i gniazdko prądu powinny być łatwo dostępne. ! Kabel nie powinien być zgięty ani zgnieciony. ! Przewód elektryczny musi być okresowo sprawdzany i wymieniany jedynie przez autoryzowanych techników. ! Producent nie ponosi żadnej odpowiedzialności, jeśli powyższe normy nie będą przestrzegane.

Zalecamy wyczyszczenie piekarnika przed użyciem, stosując się do wskazówek podanych w paragrafie "Konserwacja i utrzymanie".

*Znajduje się tylko w niektórych modelach.

Łańcuszek bezpieczeństwa

! Aby uniknąć przechylania się urządzenia (np. w przypadku wejścia dziecka na drzwiczki), NALEŻY

zainstalować łańcuszek bezpieczeństwa!

Łańcuszek należy przymocować do ściany znajdującej się bezpośrednio za urządzeniem, przy pomocy wkrętu (wkręt nie jest dodawany do urządzenia), na wysokości miejsca, w którym łańcuszek przymocowany jest do urządzenia.

Wkręt powinien zostać odpowiednio dobrany, w zależności od materiału, z którego wykonana jest ściana znajdująca się za urządzeniem. Jeśli główka wkrętu ma średnicę mniejszą niż 9 mm, należy użyć podkładki.

Jeżeli ściana za urządzeniem jest betonowa, wkręt musi mieć średnicę co najmniej 8 mm i długość co najmniej 60 mm.

Upewnij się, że łańcuszek jest dobrze przymocowany do ściany. Powinien być napięty i znajdować się w pozycji poziomej (równoległej do podłoża) – patrz rysunek.

Niektóre modele wyposażone są w blokadę drzwi. Aby otworzyć drzwi, naciśnij przycisk "A"

wskazany na rysunku.

Pod piekarnikiem znajduje się szuflada lub schowek (w zależności od modelu) przeznaczone do przechowywania garnków i akcesoriów kuchennych. Ponadto, w czasie pieczenia mogą być wykorzystywane do trzymania potraw w cieple. Drzwi schowka otwiera się przez lekkie uniesienie i obrócenie ku dołowi.

Uwaga: W szufladzie/schowku nie należy przechowywać rzeczy łatwopalnych.

Uruchomienie i użytkowanie

! Podczas pierwszego uruchomienia należy uruchomić piekarnik na pusto przez co najmniej jedną godzinę, z termostatem ustawionym na maksimum i zamkniętymi drzwiczkami. Następnie wyłączyć, otworzyć drzwiczki piekarnika i przewietrzyć pomieszczenie. Zapach, jaki się wytworzy, jest skutkiem parowania substancji stosowanych w celu zabezpieczenia piekarnika.

! Przed użyciem należy obowiązkowo usunąć folię plastikową ze ścianek urządzenia!

Uruchomić piekarnik

1. Wybrać żądany program pieczenia, obracając pokrętłem PROGRAMY.
2. Wybrać zalecaną temperaturę dla danego programu lub inną żądaną, obracając pokrętłem TERMOSTAT.

Z wykazem potraw wraz z zalecanymi dla nich temperaturami zapoznać się można w odpowiedniej tabeli (patrz tabela pieczenia w kuchence).

Podczas pieczenia można zawsze:

• zmienić program pieczenia, posługując się pokrętłem PROGRAMY; - zmienić temperaturę, posługując się pokrętłem TERMOSTAT; planować czas trwania pieczenia i godzinę zakończenia (patrz poniżej);
• przerwać pieczenie przez przestawienie pokrętła PROGRAMY w położenie „0".

! Nie stawiać nigdy żadnych przedmiotów na dnie piekarnika, aby nie uszkodzić emalii. Stosowanie położenia 1 piekarnika jest tylko w przypadku pieczenia z użyciem rożna.

!Naczynia do pieczenia stawiać zawsze na ruszcie znajdującym się na wyposażeniu piekarnika.

Lampka kontrolna TERMOSTAT

Jej zaświecenie się sygnalizuje, że piekarnik wytwarza ciepło. Gaśnie, kiedy wewnątrz osiągnięta zostaje nastawiona temperatura. W tym momencie lampka kontrolna zapala się i gaśnie naprzemiennie wskazując, że termostat pracuje i utrzymuje stałą temperaturę.

Oświetlenie piekarnika

Włącza się obracając pokrętłem PROGRAMY w dowolne położenie, różne niż "0", i pozostaje włączone tak długo, póki piekarnik pracuje. Po wybraniu przy pomocy pokrętła, światło zapala się bez uruchamiania żadnych elementów grzewczych.

UWAGA! Piekarnik jest wyposażony w system blokowania rusztu, który umożliwia jego wysuwanie bez całkowitego wyjmowania z piekarnika (1).

W celu całkowitego wyjęcia rusztu wystarczy go unieść w sposób przedstawiony na rysunku, chwytając za przednią część i pociągnąć do siebie (2).

DANE TECHNICZE
Wymiary piekarnika H x L x P	34,0 cm x 42,4 cm x 41,0 cm
Pojemnosć	60 l
Wymiary uzytkowe szuflady podgrzewania potraw	Szerokość cm 42 glebokość cm 44 wysokość cm 23
Napiȩcie i czȩstotiwość zasilania elektrycznych	patrz tabliczka danych znamionowych
Pytra gręjeña ceramiczna
Prźód lewo	1200 W
Tyr lewo	1700/1800 *W
Tyr sprawo	1200 W
Prźód sprawo	1700/700* W
Moc pochLANIANA przejcz ceramiczne plyty grzejne Max	5.800- 5.900 W
ETYKIETA EKTYWNOŚCI INERGE- TYCZNEJI ECODESIGN	Dyrektywa UE nr 65/2014, Integracja dyrekwy g 2010/30/EU. Rozporozność UE nr 66/2014, Integracja dyrekwyg 2009/125/KE. Rozporz odzenia EN 60350-1 Rozporz odzenia EN 50564 Rozporz odzenia EN 60350-2 Zużycie energia konsencja Naturalna Program Tradycyjny Zużycie energia deklaracja Klasa konwecji wymuszona - funkacja Program Piecenienie
CE	Dyrektywy unijne 73/23/CEE z dnia 19/02/73 (niskie napiȩcie) z pożniejszymi zmiianami - 89/336/CEE z dnia 3/05/89 (zgodność elektromagnetyczna) z pożniejszymi zmiianami - 93/68/CEE z dnia 22/07/93 z pożniejszymi zmiianami - 2002/96/EC.

Tabliczka znamionowa znajduje się wewnątrz szuflady lub po otwarciu szuflady na lewej ścianie wnętrza

Programy pieczenia

! Dla wszystkich programów możliwe jest ustawienie jednej temperatury w zakresie od 50°C a MAX za wyjątkiem: - GRILL I PODWÓJNY GRILL (zaleca się ustawienie jedynie na MAX); - GRATIN (zaleca się, aby nie przekraczać temperatury 200°C ).

Uruchamiane są dwa elementy grzewcze: górny i dolny. Przy tym tradycyjnym sposobie pieczenia lepiej jest stosować tylko jedną półkę: przy większej liczbie półek występuje niekorzystny rozkład temperatur.

Program PIEKARNIK CUKIERNICZY

Włącza się tylny element grzejny oraz funkcja wentylatora, zapewniając wewnątrz piekarnika delikatne i jednorodne ciepło. Ta funkcja jest przeznaczona do pieczenia delikatnych potraw, (na przykład ciast, które wymagają wyrastania) przygotowywania „mignon" na trzech poziomach jednocześnie.

W tej pozycji są włączone dolny i obwodowy element grzejny oraz wentylator. Ta kombinacja umożliwia szybkie ogrzewanie piekarnika z silnym dopływem ciepła, zwłaszcza od dołu. W przypadku, gdy stosuje się więcej niż jedną półkę na raz, konieczne jest zamienianie ich miejscami w połowie wypiekania.

Uruchamiane są wszystkie elementy grzejne (górny, dolny i obiegowy) i rozpoczyna swe działanie wentylator. Ponieważ temperatura jest równomierna w całym piekarniku, powietrze piecze i rumieni żywność w sposób równomierny. Można jednocześnie używać maksymalnie dwóch półek.

Program GRILL

Uruchamia się centralna część górnego elementu grzejnego. Wysoka temperatura jest skierowana na grill i zalecana dla potraw wymagających działania wysokiej temperatury na powierzchni (befsztyki z wołowiny i cielęciny, polędwica, antrykot). Jest to program o umiarkowanym zużyciu, idealny do pieczenia

potraw o niewielkiej objętości. Ustawić potrawę w centrum rusztu, gdyż w narożnikach nie zostałaby upieczona.

Grill większy niż zazwyczaj i o innowacyjnej linii, która zwiększa o 50% wydajność pieczenia i eliminuje strefy narożnikowe braku temperatury. Należy stosować metodę grillowania w celu uzyskania jednorodnego zarumieniania.

Program GRATIN

Uruchamia się górny element grzejny i rozpoczyna swą pracę wentylator i rożen (w modelach, które go posiadają). Łączy jednokierunkowe promieniowanie cieplne z wymuszoną cyrkulacją powietrza wewnątrz piekarnika. Zapobiega to przypaleniu powierzchni potraw, zwiększając moc penetracji cieplnej.

! Pieczenie GRILL, PODWÓJNY GRILL oraz GRATIN powinny być wykonywane przy zamkniętych drzwiczkach.

Rożen*

W celu uruchomienia rożna należy postępować następująco:

1. Umieścić brytfannę w położeniu 1; 2. Umieścić uchwyt rożna w położeniu 4, a następnie umieścić rożen w odpowiednim otworze znajdującym się w tylnej ścianie piekarnika (patrz rysunek); 3. Uruchomić rożen wybierając przy pomocy pokrętła PROGRAMY.

Dolna komora

! Wewnętrzne powierzchnie komory (jeśli jest w danym modelu) mogą się nagrzewać. ! Nie wkładać materiałów palnych do dolnej komory.

Praktyczne porady

! Podczas pieczenia z wentylatorem nie używać półek 1 i 5: gorące powietrze uderza w nie bezpośrednio, co mogłoby spowodować przypalenie delikatnych potraw.

MULTICOTTURA

Stosować półki na pozycjach 2 i 4, a na pozycji 2 ustawiać potrawy wymagające wyższej temperatury. - Ustawiać brytfannę na dole, a ruszt w górze. GRILL Podczas pieczenia GRILL I PODWÓJNY GRILL ustawiać ruszt w położeniu 5, a brytfannę w położeniu

1 w celu zebrania pozostałości po pieczeniu (sosy i/lub tłuszcz). Podczas pieczenia GRATIN ustawiać ruszt w położeniu 2 lub 3, a brytfannę w położeniu 1 w celu zebrania pozostałości po pieczeniu.

• Zaleca się ustawiać poziom energii na maksimum. Nie należy przejmować się, jeśli górny grzejnik nie jest stale włączony: jego pracą steruje termostat.

PIEKARNIK DO PIZZY

Używać blachy z lekkiego aluminium i ustawić ją na ruszcie w wyposażeniu kuchenki. W przypadku brytfanny wydłuża się czas pieczenia, a pizza rzadko kiedy jest chrupiąca. - W przypadku pizzy z wieloma dodatkami mozzarellę dodać dopiero w połowie pieczenia.

Planowanie pieczenia z użyciem elektronicznego programatora

Ustawić zegar

Po podłączeniu do sieci elektrycznej lub po black-out, wyświetlacz pulsując wyświetla 0.00.

W celu regulacji godziny:

1. wcisnąć jednocześnie przyciski CZAS TRWANIA PIECZENIA oraz KONIEC PIECZENIA;
2. w ciągu 4 sekund ustawić dokładny czas wciskając przyciski + oraz -. Przy pomocy przycisku + czas zwiększa się, przy pomocy przycisku - czas się zmniejsza.

Po ustawieniu godziny programator ustawia się automatycznie w położeniu ręcznym.

Ustawić minutnik.

Przy pomocy minutnika możliwe jest ustawienie odliczania wstecznego, po zakończeniu którego emitowany jest sygnał akustyczny.

W celu ustawienia minutnika:

1. wcisnąć przycisk MINUTNIK. Na wyświetlaczu pojawia się:

0.30

1. wcisnąć przyciski + oraz - w celu ustawienia zadanego czasu;
2. po zwolnieniu przycisków rozpoczyna się odliczanie wstecz, a na wyświetlaczu pojawia się bieżąca godzina:

10.00 4. po upływie zadanego czasu emitowany jest sygnał akustyczny, który można wyłączyć wciskając dowolny przycisk (za wyjątkiem przycisków + oraz -); symbol Δ wyłącza się.

! Minutnik nie kontroluje włączania i wyłączania piekarnika.

Regulowanie głośności sygnału akustycznego

Po dokonaniu wyboru i zatwierdzeniu ustawień zegara,

przy pomocy przycisku możliwe jest wyregulowanie głośności akustycznego sygnału alarmowego.

Planowanie czasu trwania pieczenia z opóźnionym rozpoczęciem

Przede wszystkim należy zdecydować o wyborze żądanego programu pieczenia oraz temperatury, posługując się pokrętłami PROGRAMY i TERMOSTAT piekarnika.

Teraz możliwe jest zaplanowanie czasu trwania pieczenia:

1. wcisnąć przycisk CZAS TRWANIA PIECZENIA
2. W ciągu 4 sekund ustawić zadany czas trwania pieczenia, wciskając przyciski + i -. Jeśli, na przykład, planuje się czas trwania 30 minut, na wyświetlaczu pojawia się:

03000

1. Po zwolnieniu przycisków i upływie 4 sekund, na wyświetlaczu ponownie pojawia się aktualny czas (na przykład 10:00) wraz z symbolem ® oraz literą A (AUTO). Następnie należy zaplanować godzinę zakończenia pieczenia:
2. Wcisnąć KONIEC PIECZENIA
3. W ciągu 4 sekund ustawić dokładną godzinę zakończenia pieczenia, wciskając przyciski oraz + i -. Jeśli, na przykład, zamierza się zakończyć pieczenie o godzinie 13:00, na wyświetlaczu pojawia się:

13.00

1. Po zwolnieniu przycisków i upływie 4 sekund, na wyświetlaczu ponownie pojawia się aktualny czas (na przykład 10:00) wraz z literą A (AUTO):

10:00

Zgodnie z zaproponowanym przykładem, piekarnik włączy się automatycznie o godzinie 12:30 i zakończy pracę po 30 minutach, około 13:00.

Planowanie czasu trwania pieczenia z natychmiastowym rozpoczęciem

Postępować według procedury planowania czasu pieczenia opisanej powyżej (punkty 1-3).

! Włączona litera A przypomina o dokonaniu programowania czasu trwania oraz zakończenia pieczenia w trybie AUTO. W celu przywrócenia trybu ręcznego piekarnika po każdym pieczeniu AUTO należy wcisnąć przyciski CZAS TRWANIA PIECZENIA lub KONIEC PIECZENIA

! Symbol pozostaje włączony wraz z piekarnikiem przez cały czas trwania pieczenia.

W każdej chwili możliwe jest wyświetlenie ustawionego czasu trwania po wciśnięciu przycisku CZAS TRWANIA PIECZENIA oraz wyświetlenie godziny zakończenia pieczenia po wciśnięciu przycisku KONIEC PIECZENIA

Po zakończeniu pieczenia odzywa się sygnał akustyczny. W celu przerwania go należy wcisnąć dowolny przycisk, za wyjątkiem przycisków oraz

Anulowanie zaprogramowanego pieczenia: wcisnąć jednocześnie przyciski CZAS TRWANIA PIECZENIA oraz KONIEC PIECZENIA. Skorygować lub skasować wprowadzone dane. Raz wprowadzone dane mogą być zmieniane w każdej chwili poprzez wciskanie odpowiedniego przycisku

(MINUTNIK, CZAS TRWANIA PIECZENIA, lub KONIEC PIECZENIA) i przycisków + lub -. Kasując czas trwania pieczenia uzyskuje się także automatyczne skasowanie pory końca działania i odwrotnie.

W przypadku zaprogramowanego działania urządzenia nie przyjmuje czasu zakończenia pieczenia wcześniejszego od godziny rozpoczęcia pieczenia proponowanego przez samo urządzenie.

Tabela pieczenia w piekarniku

Tabela pieczenia w piekarniku

Programy	Potrawy	Waga (kg)	Polożenie na polité	Wstepne podgrzewanie (minute)	Temperatura zalecana	Czas gotowania (minute)
Piekarnik tradycyjny	Kaczka	1	3	15	200	65-75
	Pieczneciejece lub wolowa	1	3	15	200	70-75
	Pieczne wieprzowa	1	3	15	200	70-80
	Biszckopty (z kruchego ciasta)	-	3	15	180	15-20
	Kruche ciasta	1	3	15	180	30-35
Piekarnik do wypieku ciast	Kruche ciasta	0.5	3	15	180	20-30
	Tort z owocami	1	2 lub 3	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Biszckopty	0.5	3	15	160	25-30
	Naleśniki nadziiewane (na 2 polkach)	1.2	2 i 4	15	200	30-35
	Małeckiata (na 2 polkach)	0.6	2 i 4	15	190	20-25
	Ciasto francuskie s lone z serem (na 2 polkach)	0.4	2 i 4	15	210	15-20
	Bigne (na 3 polkach)	0.7	1 i 3 i 5	15	180	20-25
	Ciastka (na 3 rusztract)	0.7	1 i 3 i 5	15	180	20-25
	Bezy (na 3 rusztract)	0.5	1 i 3 i 5	15	90	180
Piekarnik Pizza	Pizza	0.5	3	15	220	15-20
	Pieczneciejece lub wolowa	1	2	10	220	25-30
	Kurczak	1	2 lub 3	10	180	60-70
Multicottura	Pizza (na 2 polkach)	1	2 i 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Jagnęcina	1	2	10	180	40-45
	Kurczone pieczone + ziemniaki	1+1	2 i 4	15	200	60-70
	Makrela	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Bigne (na 2 polkach)	0.5	2 i 4	10	190	20-25
	Ciastka (na 2 rusztract)	0.5	2 i 4	10	180	10-15
	Ciasto bieszckoptyte (na Jednym ruszcie)	0.5	2	10	170	15-20
	Ciasto bieszckoptyte (na 2 polkach)	1	2 i 4	10	170	20-25
	Slone ciasta	1.5	3	15	200	25-30
Grill	Sole i osmiarczyk	0.7	4	-	100%	10-12
	Kalmary i raki z rożna	0.6	4	-	100%	8-10
	Mątwy	0.6	4	-	100%	10-15
	Filez dorsza	0.8	4	-	100%	10-15
	Jarzyny z rusztu	0.4	3 lub 4	-	100%	15-20
	Befsztyk ciełcy	0.8	4	-	100%	15-20
	Kielbaski	0.6	4	-	100%	15-20
	Hamburger	0.6	4	-	100%	10-12
	Makrela	1	4	-	100%	15-20
	Tost (lub chleb tostowyj)	n.° 4 i 6	4	-	100%	3-5
Grill podwójny	Befsztyk ciełcy	1	4	5	Max	15-20
	Kotlet	1	4	5	Max	15-20
	Hamburger	1	4	5	Max	7-10
	Makrela	1	4	5	Max	15-20
	Tost	szt. 4	4	5	Max	2-3
	Z rożné
	Ciełcina z rożna	1.0	-	5	Max	70-80
	Kurczak z rożna	2.0	-	5	Max	70-80
Zaplekanki	Kurczak z rusztu	1.5	2	10	200	55-60
	Mątwy	1.5	2	10	200	30-35
	Z rożna
	Ciełcina z rożna	1.5	-	5	200	70-80
	Kurczak z rożna	1.5	-	5	200	70-80
	Jagnęcia z rożna	1.5	-	5	200	70-80
	Z rożné wiedoelementowym (tykko w niedorych modelach)
	Szaszzyk mięsny	1.0	-	5	Max	40-45
	Szaszzyk warzywny	0.8	-	5	Max	25-30

! Klej zastosowany do uszczelnień pozostawia na szkle tłuste plamy. Przed eksploatacją urządzenia zalecamy usunąć te plamy właściwym, ale nie ściernym produktem. Podczas pierwszych godzin funkcjonowania można odczuć odor gumy, który jednak szybko zanika.

Włączanie i wyłączanie stref pieczenia

W celu włączenia strefy pieczenia należy przekręcić w kierunku wskazówek zegara odpowiednie pokrętło. W celu wyłączenia obrócić pokrętło w kierunku przeciwnym do wskazówek zegara aż do "0". Zaświecenie się kontrolki PRACA PŁYTY sygnalizuje, że przynajmniej jedna z płytek w płycie grzewczej jest włączona.

Strefy pieczenia

Na płycie grzewczej znajdują się elektryczne elementy grzewcze typu „Hilight". Podczas pracy nabierają one

koloru czerwonego:

A. strefa pieczenia z elementami grzewczymi typu Radiant B. strefa pieczenia z elementami grzewczymi typu „Hilight" C. strefa pieczenia z elementami grzewczymi typu „Hilight"

D. Kontrolka ciepła: sygnalizuje, że

temperatura odpowiedniej strefy pieczenia przekracza 60 st. C także wówczas, gdy element jest wyłączony, lecz jest jeszcze rozgrzany.

Strefy pieczenia z elementami typu Hilight:

Przekazują ciepło przez promieniowanie mieszczących się w nich elementów grzewczych. Charakteryzują się właściwościami, które przypominają typowe właściwości palników gazowych: szybką odpowiedzią na sterowanie i natychmiastową regulacją mocy.

Strefy pieczenia z elementami typu Radiant

Elementy grzewcze nabierają koloru czerwonego po 10-20 sek. od włączenia. W porównaniu z polami grzewczymi innych typów, zapewniają znacznie bardziej równomierną dystrybucję ciepła. Elementy te szybko rozgrzewają się do wysokich temperatur, dzięki czemu uzyskujemy:

- szybsze (w porównaniu z palnikiem gazowym) podgrzewanie - szybsze chłodzenie pola po zakończeniu gotowania - równy rozkład temperatury pod całą powierzchnią garnka

Poz.	Plyta normalna lub szybka
0	Wyȩczona
1	Gotowanie jarzyn, ryb
2	Gotowanie ziemniaków (na parze), yup, cieciezycy, fasoli
3	Kontynuacja gotowania dużych ilosci potraw, gęstych yup
4	Pieczenie (srednie)
5	Pieczenie (mocne)
6	Przyrumienianie lub szybkie doprowadzenia do wrzenia

• Stosować garnki z płaskim dnem i znacznej grubości, aby mieć pewność, że dokładnie przylegają do obszaru nagrzewanego;

• stosować garnki o średnicy wystarczającej do całkowitego pokrycia strefy ogrzewania, tak, aby zapewnić wykorzystanie całego ciepła;

upewnić się, że dna garnków są zawsze dokładnie oczyszczone i suche; przyleganie do obszarów ogrzewania dzięki temu będzie optymalne i tak garnki jak i płyta grzewcza będą miały większą trwałość; - wystrzegać się stosowania tych samych naczyń, co stosowane na palnikach gazowych: skupienie ciepła w przypadku palników gazowych może odkształcić dno naczynia, i nie będzie ono dokładnie przylegać; - nie pozostawiać nigdy strefy gotowania włączonej bez garnka, gdyż mogłaby ulec uszkodzeniu.

Zalecenia i środki ostrożności

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa.

Mając na względzie Wasze bezpieczeństwo, podajemy Wam poniższe zalecenia, które należy uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Ceramiczna płyta grzewcza jest odporna na wahania temperatury i uderzenia. Jeśli jednak zostanie uderzona czymś ostrym, jak nożyczki czy inne narzędzia, może pęknąć. Jeśli zdarzy się coś takiego, należy natychmiast wyjąć wtyczkę z gniazdka sieci, zwrócić się wyłącznie do autoryzowanego centrum obsługi technicznej i zażądać stosowania oryginalnych części zamiennych. Niezastosowanie się do tej zasady może spowodować, że urządzenie nie będzie bezpieczne.
• Niniejsze urządzenie przeznaczone jest do nieprofesjonalnych zastosowań domowych.
• Nie należy instalować urządzenia poza domem, nawet, jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.
• Nie dotykać urządzenia stojąc przy nim boso lub gdy ręce czy stopy są mokre lub wilgotne.
• Urządzenie powinno być używane przez osoby dorosłe jedynie do gotowania, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważa się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozsądnej eksploatacji urządzenia.
• Podręcznik dotyczy urządzenia klasy 1 (izolowanego) lub klasy 2 - podklasa 1 (zabudowane pomiędzy dwoma meblami).
• Nie pozwalać zbliżać się dzieciom.
• Unikać sytuacji, gdy przewody zasilające pozostałe urządzenia domowe stykają się z rozgrzanymi elementami urządzenia.
• Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło.
• Do wyjmowania i wkładania naczyń do piekarnika używać rękawic ochronnych.
• Nie stosować płynów łatwopalnych (alkohol, benzyna, itp.) w pobliżu urządzenia, kiedy jest ono używane.
• Nie umieszczać materiałów łatwopalnych w dolnej komorze depozytowej lub w piekarniku; jeśli urządzenie zostanie niespodziewanie uruchomione, może to spowodować pożar.
• Należy zawsze sprawdzić, czy pokrętła znajdują się w pozycji "●", kiedy urządzenie nie jest używane.
• Nie wyjmować wtyczki z gniazdka trzymając za kabel, ale tylko trzymając za wtyczkę.
• Nie czyścić ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.
• W razie usterki nie należy w żadnym wypadku sięgać do wewnętrznych części urządzenia, w celu usiłowania ich naprawy. Kontaktować się z serwisem.
• Nie opierać na otwartych drzwiczkach ciężkich przedmiotów.
• Kuchnie należy ustawiać na podłodze (nie ustawiać na cokole).

Usuwanie odpadów

• Usuwanie materiałów opakowaniowych: są one dostosowane do lokalnych przepisów; w ten sposób opakowanie będzie mogło zostać odzyskane.
• Dyrektywa europejska 2002/96/WE w sprawie odpadów urządzeń elektrycznych i elektronicznych (WEEE) przewiduje, że domowe urządzenia elektryczne nie powinny być utylizowane w ramach normalnej utylizacji stałych odpadów miejskich. Zużyte urządzenia powinny być zbierane oddzielnie w celu zoptymalizowania stopnia odzysku i recyklingu materiałów, które zawierają, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza umieszczony jest na wszystkich produktach dla przypomnienia o obowiązku zbiórki selektywnej. Zużyte domowe urządzenia elektryczne należy dostarczać do publicznych punktów zbiórki surowców wtórnych, składować je w odpowiednich obszarach komunalnych, lub, jeśli przewiduje to prawo krajowe, zwracać się do sprzedawców przy zakupie nowego wyrobu podobnego rodzaju. Wszyscy główni producenci elektrycznego sprzętu gospodarstwa domowego prowadzą działalność w zakresie tworzenia i zarządzania zbiórką i utylizacją zużytych urządzeń.

Oszczędność i ochrona środowiska

Zaleca się wykonywanie zawsze pieczenia GRILL, PODWÓJNY GRILL i GRATIN przy zamkniętych drzwiczkach: w celu uzyskania lepszych wyników oraz znacznej oszczędności energii elektrycznej (ok. 10%). - Kiedy to tylko możliwe, unikaj wstępnego nagrzewania piekarnika i zawsze próbuj go zapełnić. Otwieraj drzwiczki piekarnika tak rzadko, jak tylko to możliwe, gdyż za każdym razem ucieka z niego ciepło. Aby oszczędzić znaczną ilość energii, wyłącz po prostu piekarnik 5 - 10 minut przed końcem zaplanowanego czasu pieczenia i wykorzystaj ciepło, które piekarnik nadal wydziela. - Utrzymuj uszczelki w czystości, aby zapobiec jakimkolwiek stratom energii przez drzwiczki.

Konserwacja i utrzymanie

• Jeżeli korzystasz z rozliczenia strefowego energii, możesz zaoszczędzić energię używając opcji "opóźnione pieczenie", która uruchomi urządzenia w godzinach taniej taryfy. Wykorzystaj do maksimum pozostałe ciepło płyty, wyłączając żeliwne płyty grzejne 10 minut przed upływem zaplanowanego czasu gotowania, a szklane ceramiczne płyty grzejne 5 minut przed upływem zaplanowanego czasu gotowania. Dno garnka lub rondla powinno zakrywać płytę grzejną. Jeśli jest mniejsze, cenna energia będzie się marnować i jeśli zawartość garnka wykipi, pozostawi ona trudną do usunięcia skorupę.
• Gotuj w zamkniętych garnkach lub rondlach z dobrze dopasowanymi pokrywkami oraz używaj jak najmniej wody. Gotowanie bez pokrywki bardzo zwiększy zużycie energii. Używaj całkowicie płaskich garnków i rondli.
• Jeśli gotujesz coś, co zabierze bardzo dużo czasu, warto użyć szybkowaru, który jest dwukrotnie szybszy i o jedną trzecią oszczędniejszy.

Odłączenie prądu elektrycznego

Przed każdą czynnością odizoluj urządzenie od sieci zasilania elektrycznego.

!Nigdy nie stosować oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

Czyszczenie piekarnika

Części zewnętrzne emaliowane lub ze stali nierdzewnej oraz uszczelki gumowe mogą być myte przy pomocy gąbki nasączonej letnią wodą i neutralnym mydłem. Jeśli plamy są trudne do zmycia, należy stosować produkty specjalne. Spłukać dużą ilością wody i dokładnie wysuszyć. Nie należy stosować proszków ściernych ani substancji wywołujących korozję. - Wnętrze piekarnika powinno być czyszczone po każdym użyciu, gdy jest jeszcze ciepłe. Używać ciepłej wody, spłukać i osuszyć miękką szmatką. Unikać środków ścierających. Szybę drzwiczek należy czyścić przy pomocy gąbki i środków nie zarysowujących powierzchni, a następnie osuszyć miękką szmatką. Nie należy używać szorstkich narzędzi lub ostrych, metalowych skrobaków, które mogą zarysować powierzchnię i powodować pękanie szyby.

• Akcesoria mogą być myte jak zwykłe sztućce, także w zmywarkach.
• Panel sterowania czyścić z zanieczyszczeń tłuszczu przy pomocy gąbki nie zarysowującej powierzchni lub miękkiej szmatki.

Sprawdzać uszczelki piekarnika

Kontrolować okresowo stan uszczelek drzwiczek piekarnika. Gdyby okazało się, że uszczelka jest uszkodzona, należy zwrócić się do najbliższego punktu serwisowego. Nie używać piekarnika aż do chwili zakończenia naprawy.

powierzchni ścierającej. mogą w sposób nieusuwalny zarysować powierzchnię.

W ramach zwykłej konserwacji wystarczy przemywanie płyty wilgotną gąbką i przetarcie papierowym ręcznikiem kuchennym. - Jeśli płyta jest szczególnie silnie zabrudzona, ścierać przy pomocy odpowiedniego produktu do czyszczenia powierzchni szklanych, spłukać i osuszyć. - W celu usunięcia stwardniałych skupisk brudu posługiwać się odpowiednią szpatułką (nie dostarczaną na wyposażeniu). Interweniować, gdy to tylko możliwe, nie czekając aż urządzenie się ochłodzi, dla uniknięcia stwardnienia resztek. Znakomite wyniki można uzyskać stosując gąbkę ze stali nierdzewnej - specjalną do ceramicznych płyt grzewczych - zwilżoną wodą i mydłem. - W przypadku, gdy na płycie grzewczej stopią się przypadkowo przedmioty lub materiały plastikowe albo cukier, usuwać je natychmiast przy pomocy szpatułki, póki powierzchnia jest jeszcze ciepła. - Po oczyszczeniu, płyta może zostać zakonserwowana odpowiednim produktem do konserwacji i ochrony. Niewidoczny film nałożony w ten sposób przez te produkty chroni powierzchnię w przypadku wykipienia podczas gotowania. Zaleca się wykonywanie tych czynności, gdy urządzenie jest letnie lub zimne. - Pamiętać należy, aby zawsze spłukiwać czystą wodą i osuszać płytę. Pozostałości żywności mogłyby bowiem zastygnąć podczas następnego użycia.

Produkty spezialne do czyszczenia ceramiki szklanej	Gdzie je nabywać
Łopatka z ostrzem i ostrza zapasowe	Hobbystyczne i art. metalowe
Stahl-Fix SWISSCLEANER WK TOP Inne produktu do ceramiki szklanej	Art. gospodarstwa domowego Zrób to sam Art. metalowe Supermarktety

Wyjmowanie i montaż drzwi piekarnika:

1. Otwórz drzwi piekarnika. 2. Obróć zaciski zawiasów drzwi piekarnika całkowicie do tyłu (patrz: zdjęcie).

3. Zamknij drzwi piekarnika tak daleko, jak pozwolą na to zaciski (drzwi pozostaną otwarte pod kątem około 40°) (patrz: zdjęcie).

4. Naciśnij dwa przyciski na górnym profilu i go wciągnij (patrz: zdjęcie).

5. Wyciągnij taflę szklaną i wyczyść ją, jak to opisano w rozdziale: "Czyszczenie i konserwacja"

6. Włóż szybę z powrotem.

OSTRZEŻENIE! Piekarnika nie można używać, gdy wyjęta jest wewnętrzna szyba drzwi!

OSTRZEŻENIE! Podczas wkładania z powrotem wewnętrznego szklanego panelu drzwi, upewnij się, że jest włożony właściwie, a tekst na panelu szklanym nie jest odwrócony i może być z łatwością odczytany.

7. Włóż profil z powrotem, kliknięcie będzie oznaczać, że część jest umieszczona właściwie. 8. Otwórz do końca drzwi piekarnika. 9. Zamknij zaciski zawiasów (patrz: zdjęcie).

1. Można teraz zamknąć całkowicie drzwi piekarnika i rozpocząć jego normalne użytkowanie.

Wymiana żarówki oświetleniowej w piekarniku

1. Po odłączeniu piekarnika od sieci elektrycznej zdejmij szklaną pokrywkę obudowy żarówki (patrz rysunek).
2. Wykręć żarówkę i wymień ją na analogiczną: napięcie 230V, moc 25 W, trzonek E 14.
3. Załóż pokrywkę, podłącz piekarnik do sieci elektrycznej. ! Nie używaj żarówki piekarnika do oświetlania pomieszczeń.

Czyszczenie ceramicznej płyty grzejnej

! Wystrzegaj się stosowania myjących środków ściernych lub korozyjnych, takich jak odplamiacze i produkty odrdzewiające, detergentów w proszku oraz gąbek o

Czyszczenie stali nierdzewnej

Stal nierdzewna może ulec poplamieniu, jeśli przez dłuższy czas pozostanie w kontakcie z bardzo twardą wodą lub ze środkiem czystości zawierającym fosfor. Zaleca się obfite spłukiwanie i dokładne osuszanie.

Serwis Techniczny

Należy podać:

• model urządzenia (Mod.)
• numer seryjny (S/N)

Te ostatnie informacje znajdują się na tabliczce znamionowej umieszczonej na urządzeniu i/lub na jego opakowaniu.
