BEDIENUNGSANLEITUNG I5V7H6A(X)EU INDESIT

Deutsch Bedienungsanleitungen

Inhalt Bedienungsanleitungen,1 ZUR BEACHTUNG,2 Beschreibung des Geräts-Übersicht,5 Beschreibung des Geräts-Schalttafel,6 Installation,42 Inbetriebnahme und Benutzung,44 Gebrauch des Ofens,44 Gebrauch des Kochfeldes,49 Vorsichtsmaßnahmen und Tipps,51 Pflege und Wartung,52 Hilfe,52

ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsich gt sind, von dem Gerät fernhalten. Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geis gen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden. ZUR BEACHTUNG: Lassen Sie keine Fe e oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine Flamme/Brandherd mit Wasser löschen. Schalten Sie das Gerät aus und ers cken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke. ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen. ZUR BEACHTUNG: Sollte die Glaskeramitoberfl äche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden. Verwenden Sie zur Reinigung der Glastür des Backofens keine Scheuermi el oder schar an ge Metallspachtel, um die Oberfl äche nicht zu zerkratzen und so das Zerspringen des Glases zu verursachen. Die internen Flächen des Geschirrwagens (falls vorhanden) können äußerst heiß werden. Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte. Trocknen Sie eventuell auf der Herdabdeckung befi ndliche Flüssigkeiten, bevor Sie sie au lappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektropla e noch heiß sind. ZUR BEACHTUNG: Versichern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen. Stromschlaggefahr. ZUR BEACHTUNG ! Beim Einsetzen des Rosts darauf achten, dass die Arre erung nach oben zeigt und sich im hinteren Bereich befi ndet.4

1.Glaskeramik-Kochfeld 2.Bedienfeld 3.Einschub BACKOFENROST 4.Einschub FETTPFANNE 5.Höhenverstellbarer Stellfuß 6 .GLEITFÜHRUNGEN für die Einschübe 7 .position 5 8 .position 4 9 .position 3

11.position 1 Beschreibung des Gerätes Geräteansicht

Beschreibung des Gerätes Bedienfeld

Elektronischer Garzeitprogrammierer THERMOSTAT Betriebskontrollleuchte THERMOSTAT Schalter zur Wahl der Backofenfunktionen Betriebskontrollleuchte Elektrokochzonen Schalter zur Einstellung der Kochfeld-Kochzonen A készülék leírása Kezelőpanel

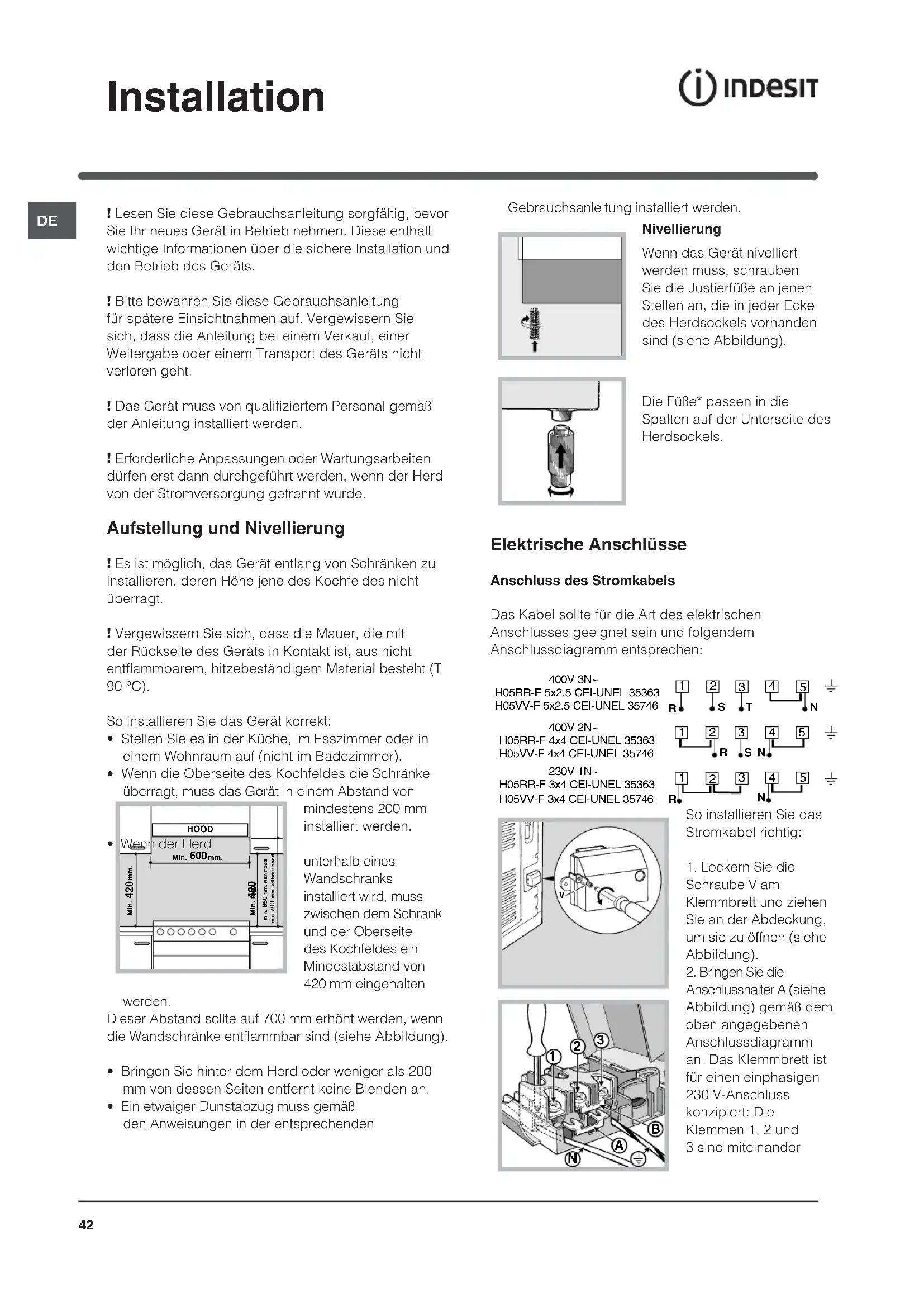

! Lesen Sie diese Gebrauchsanleitung sorgfältig, bevor Sie Ihr neues Gerät in Betrieb nehmen. Diese enthält wichtige Informationen über die sichere Installation und den Betrieb des Geräts. ! Bitte bewahren Sie diese Gebrauchsanleitung für spätere Einsichtnahmen auf. Vergewissern Sie sich, dass die Anleitung bei einem Verkauf, einer Weitergabe oder einem Transport des Geräts nicht verloren geht. ! Das Gerät muss von qualifiziertem Personal gemäß der Anleitung installiert werden. ! Erforderliche Anpassungen oder Wartungsarbeiten dürfen erst dann durchgeführt werden, wenn der Herd von der Stromversorgung getrennt wurde. Aufstellung und Nivellierung ! Es ist möglich, das Gerät entlang von Schränken zu installieren, deren Höhe jene des Kochfeldes nicht überragt. ! Vergewissern Sie sich, dass die Mauer, die mit der Rückseite des Geräts in Kontakt ist, aus nicht entflammbarem, hitzebeständigem Material besteht (T 90 °C). So installieren Sie das Gerät korrekt:

• Stellen Sie es in der Küche, im Esszimmer oder in einem Wohnraum auf (nicht im Badezimmer).

• Wenn die Oberseite des Kochfeldes die Schränke überragt, muss das Gerät in einem Abstand von mindestens 200 mm installiert werden.

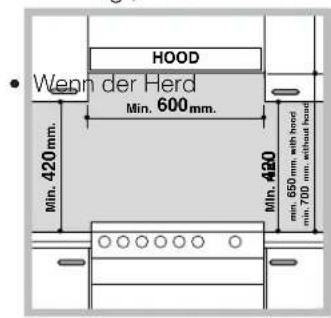

• Wenn der Herd unterhalb eines Wandschranks installiert wird, muss zwischen dem Schrank und der Oberseite des Kochfeldes ein Mindestabstand von 420 mm eingehalten werden. Dieser Abstand sollte auf 700 mm erhöht werden, wenn die Wandschränke entflammbar sind (siehe Abbildung).

• Bringen Sie hinter dem Herd oder weniger als 200 mm von dessen Seiten entfernt keine Blenden an.

• Ein etwaiger Dunstabzug muss gemäß den Anweisungen in der entsprechenden Gebrauchsanleitung installiert werden. Nivellierung Wenn das Gerät nivelliert werden muss, schrauben Sie die Justierfüße an jenen Stellen an, die in jeder Ecke des Herdsockels vorhanden sind (siehe Abbildung). Die Füße* passen in die Spalten auf der Unterseite des Herdsockels. Elektrische Anschlüsse Anschluss des Stromkabels Das Kabel sollte für die Art des elektrischen Anschlusses geeignet sein und folgendem Anschlussdiagramm entsprechen: So installieren Sie das Stromkabel richtig:

Schraube V am Klemmbrett und ziehen Sie an der Abdeckung, um sie zu öffnen (siehe Abbildung).

Anschlusshalter A (siehe Abbildung) gemäß dem oben angegebenen Anschlussdiagramm an. Das Klemmbrett ist für einen einphasigen 230 V-Anschluss konzipiert: Die Klemmen 1, 2 und 3 sind miteinander Installation HOOD

42,4 cm34,0 cm41,0 cm 60 l verbunden; die Steckbrücke 4-5 befindet sich im unteren Bereich des Klemmbretts.

3. Bringen Sie die Drähte N und

wie im Diagramm angegeben an (siehe Abbildung) und fahren Sie mit dem Anschluss fort, indem Sie die Klemmschrauben so weit wie möglich festziehen.

4. Bringen Sie die restlichen Drähte auf den Klemmen

1-2-3 an und ziehen Sie die Schrauben fest.

5. Befestigen Sie das Stromkabel, indem Sie die

Klemmschraube festziehen.

6. Schließen Sie die Abdeckung des Klemmbretts,

indem Sie die Schrauben V festziehen. Anschluss des Stromkabels an das Stromnetz Installieren Sie einen standardisierten Stecker, der der auf dem Typenschild des Geräts angegebenen Last entspricht (siehe Tabelle der technischen Daten). Das Gerät muss über einen omnipolaren Schutzschalter direkt an das Stromnetz angeschlossen werden, wobei zwischen dem Gerät und dem Stromnetz eine Kontaktöffnung von mindestens 3 mm installiert werden muss. Der Schutzschalter muss für die angegebene Ladung geeignet sein und den Bestimmungen von NFC 15-100 entsprechen (die Erdungsleitung darf nicht durch den Schutzschalter unterbrochen werden). Das Stromkabel muss so ausgerichtet werden, dass es nicht mit Temperaturen von über 50 °C in Kontakt gerät. Vor dem Anschluss des Geräts muss sichergestellt werden, dass

• das Gerät geerdet ist und der Stecker den gesetzlichen Bestimmungen entspricht.

• die Steckdose der auf dem Typenschild angegebenen Höchstleistung des Geräts Stand halten kann.

• die Spannung im auf dem Typenschild angegebenen Bereich liegt.

• die Steckdose mit dem Stecker des Geräts kompatibel ist. Wenn die Steckdose nicht mit dem Stecker kompatibel ist, bitten Sie einen autorisierten Techniker, diesen auszutauschen. Verwenden Sie keine Verlängerungskabel oder Mehrfachsteckdosen. ! Sobald das Gerät installiert ist, müssen das Stromkabel und die Steckdose einfach zugänglich sein. ! Das Kabel darf nicht verbogen oder eingedrückt werden. ! Das Kabel muss regelmäßig geprüft werden und darf nur von autorisierten Technikern ausgetauscht werden. ! Der Hersteller übernimmt keine Haftung, wenn diese Sicherheitsmaßnahmen nicht eingehalten werden. Sicherheitskette ! Um ein Kippen des Geräts zu verhindern, beispielsweise durch ein Kind, das auf die geöffnete Ofentür klettert, MUSS die Sicher- heitskette installiert werden! Der Herd ist mit einer Sicherhe- itskette ausgestattet, die mit einer Schraube (nicht mitgeliefert) an der hinter dem Herd liegenden Wand in der gleichen Höhe der Befestigung der Kette am Herd befestigt werden muss. Wählen Sie die für die Wand hinter dem Gerät passende Schraube und Schraubenverankerung aus. Wird eine Schraube mit einem Schraubenkopf kleiner als 9 mm ver- wendet, muss eine Unterlegscheibe eingesetzt werden. Betonwände erfordern Schrauben mit einem Mindest- durchmesser von 8 mm und einer Länge von 60 mm. Befestigen Sie die Kette an der Rückwand des Herd und an der Wand, wie in der Abbildung gezeigt. Nach der Installation sollte die Kette gespannt und parallel zum Fußboden sein. ENERGIELABEL und ECODESIGN EN 60350-2 Richtlinie, EU-Richtlinienr. 65/2014 ergänzend zu Richtlinie 2010/30/EU. EU-Richtlinienr. 66/2014 ergänzend zu Richtlinie 2009/125/EU. EN 60350-1 Richtlinien EN 50564 Richtlinien SicherheitsketteSicherheitsketteDE

Inbetriebnahme und Benutzung Gebrauch des Ofens ! Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa eine halbe Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Lüften Sie den Raum gut durch, bevor Sie den Ofen ausschalten und öffnen. Es kann ein leicht unangenehmer Geruch entstehen. Es handelt sich hier um die Schutzmittel, die während der Herstellung verwendet wurden und nun mit der Hitze verbrennen. ! Bevor Sie das Gerät verwenden, entfernen Sie alle Plastikfolien an den Seiten des Geräts. ! Stellen Sie keine Gegenstände direkt auf den Ofenboden, da die Emaillierung sonst beschädigt werden kann.

1. Wählen Sie die gewünschte Garart mit dem

2. Wählen Sie die für die gewählte Garart empfohlene

oder die gewünschte Temperatur mit dem TEMPERATURREGLER. Eine Liste mit einer detaillierten Beschreibung der Gararten und empfohlenen Temperaturen ist in der entsprechenden Tabelle zu finden (siehe Praktische Garhinweise). Während des Garvorgangs kann man jederzeit

• die Garart mit dem FUNKTIONSWÄHLER ändern.

• die Temperatur mit dem TEMPERATURREGLER ändern.

• den Garvorgang anhalten. Drehen Sie hierzu den FUNKTIONSWÄHLER auf die Position „0“. ! Bei den mit elektronischem Programmierer ausgestatteten Geräten müssen bei Einsatz des Elektro-Backofens die Tasten und gleichzeitig gedrückt werden (auf dem Display erscheint das Symbol ), bevor die gewünschte Garfunktion eingestellt wird. ! Vor Gebrauch müssen unbedingt die seitlich am Gerät angebrachten Kunststofffilme abgenommen werden. ! Stellen Sie das Gargut immer auf die mitgelieferten Roste. Kontrollleuchte THERMOSTAT Wenn diese eingeschaltet ist, heizt der Ofen. Sobald im Ofen die eingestellte Temperatur erreicht wird, erlöscht die Leuchte. Jetzt schaltet sich die Kontrollleuchte im Wechsel ein und aus und zeigt damit an, dass das Thermostat in Funktion ist und die eingestellte Temperatur konstant hält. Backofenlicht Sobald der FUNKTIONSWÄHLER auf eine andere als die Position „0“ gestellt wird, schaltet sich das Backofenlicht ein. Es bleibt eingeschaltet, solange der Backofen in Betrieb ist. Wird der Schalter auf die Position

gestellt, schaltet sich das Licht ein, ohne dass der Backofen jedoch in Betrieb genommen wird. Den Kochvorgang mit der elektronischen Programmiereinheit planen* Uhr einstellen Nach dem Netzanschluss oder einem Stromausfall blinkt auf dem Display die Anzeige 0.00. Zur Einstellung der Uhrzeit:

1. gleichzeitig die Tasten GARZEIT

2. innerhalb von 4 Sekunden stellen Sie die genaue

Uhrzeit ein und zwar mit den Tasten

. Mit der Taste wird die Zeit erhöht; mit der Taste wird die Zeit gesenkt. Nach Einstellen der Uhrzeit schaltet der Programmierer automatisch auf manuelle Betriebsweise. Einstellen des Kurzzeitweckers Mit dem Kurzzeitwecker kann ein Countdown eingestellt werden, nach dessen Ablauf ein akustisches Signal ausgegeben wird. Einstellen des Kurzzeitweckers:

1. drücken Sie die Taste COUNTDOWN

. Auf dem Display erscheint:

2. nun mit den Tasten

die gewünschte Zeit einstellen;

3. Der Countdown startet sofort nach Freigabe der

Tasten und auf dem Display erscheint die laufende Uhrzeit:

4. nach Ablauf der Zeit ertönt ein akustisches Signal,

das durch Druck auf eine beliebige Taste (mit Ausnahme der Tasten

ausgeschaltet wird. ! Der Kurzzeitwecker dient nicht zur Steuerung des45

Ein- und Ausschaltens des Backofens. Lautstärkenregelung des Alarmsignals Nach Auswahl und Bestätigung der Einstellung der Uhr kann über die Taste

die Lautstärke des Alarmsignals eingestellt werden. Planung der Garzeit mit verzögertem Start Zunächst werden das gewünschte Garprogramm und die Temperatur über die Drehknöpfe PROGRAMME und THERMOSTAT des Backofens gewählt. Jetzt kann die Gardauer programmiert werden:

1. drücken Sie die Taste GARZEIT

2. innerhalb von 4 Sekunden stellen Sie die Garzeit

ein und zwar mit den Tasten

. Wenn beispielsweise eine Garzeit von 30 Minuten eingestellt wird, dann erscheint auf dem Display:

3. wird die Taste nach 4 Sekunden wieder losgelassen,

erscheint auf dem Display erneut die laufende Uhrzeit (zum Beispiel 10.00 Uhr) mit dem Symbol

und dem Buchstaben A (AUTO): Danach wird die Uhrzeit des Garendes programmiert:

4. drücken Sie die Taste GARZEITENDE

5. innerhalb von 4 Sekunden stellen Sie das

Garzeitende ein und zwar mit den Tasten

Soll die Garzeit beispielsweise um 13.00 Uhr enden, erscheint auf dem Diplay:

6. werden die Tasten nach 4 Sekunden wieder

losgelassen, erscheint auf dem Display erneut die laufende Uhrzeit (zum Beispiel 10.00 Uhr) mit dem Buchstaben A (AUTO):

Nach dem vorgeschlagenen Beispiel schaltet sich der Backofen automatisch um 12.30 Uhr ein, um nach 30 Minuten wieder abzuschalten, also um 13.00 Uhr wieder aus. Planung der Garzeit mit sofortigem Start Der Vorgang ist der gleiche wie für die oben beschriebene Garzeitdauer (Punkte 1-3). ! Die aufleuchtende Anzeige A erinnert daran, dass Garzeit und Garende in der Funktion AUTO programmiert wurden. Um nach dem Garen wieder auf die manuelle Betriebsweise umzuschalten, drücken Sie nach jedem AUTO-Garen gleichzeitig die Tasten GARZEITDAUER

bleibt mit dem Backofen über die gesamte Garzeit eingeschaltet. Es ist jederzeit möglich, die eingestellte Garzeit über die Taste GARZEIT anzuzeigen

und die Uhrzeit des Garzeitendes über die Taste GARZEITENDE

Am Ende der Garzeit ertönt ein Alarmsignal. Um es zu unterbrechen drücken Sie eine beliebige Taste mit Ausnahme der Tasten

Zurücksetzen einer programmierten Garzeit Drücken Sie gleichzeitig die Tasten GARZEIT

Die eingestellten Daten korrigieren oder löschen Die gespeicherten Daten können jederzeit geändert werden durch Drücken der entsprechenden Taste (COUNTDOWN, GARZEIT oder GARZEITENDE) und der Taste

Wird die Garzeit gelöscht, wird automatisch auch das Garende gelöscht und umgekehrt. Bei programmierter Betriebsart akzeptiert das Gerät als Garende keine Zeiten, die vor dem vom Gerät selbst vorgesehenen Garbeginn liegen. ACHTUNG! Der Ofen ist mit einem Arretierungs- system der Roste ausges- tattet. Damit lassen diese sich ausziehen, ohne aus dem Ofen hervorzustehen. Um die Roste komplett aus- zuziehen, braucht man sie nur, wie auf der Zeichnung zu sehen, vorne zu greifen und zu ziehen (2).DE

Gararten GARART Temperatur: eine Temperatur zwischen 50 °C und Max. Das hintere Heizelement und der eingeschaltete Lüfter sorgen für eine sanfte und gleichmäßige Hitze im gesamten Ofen. Diese Garart ist ideal zum Backen und Garen von empfindlichen Lebensmitteln, besonders für Kuchen, die aufgehen sollen, sowie für die Zubereitung von Törtchen auf drei Einschubböden gleichzeitig. Hier einige Beispiele: Windbeutel, süße und würzige Kekse, Salzgebäck, Biskuitrollen und kleine Portionen gratiniertes Gemüse usw. KONVEKTION Temperatur: eine Temperatur zwischen 50 °C und Max. Bei dieser Einstellung schalten sich die oberen und unteren Heizelemente ein. Dies ist die klassische Heizart des Ofens, jedoch mit verbesserter Hitzeverteilung und einem reduzierten Energieverbrauch. Der Konvektionsofen ist nach wie vor unübertroffen zum Garen von Gerichten mit mehreren Zutaten, z. B. Kohl mit Rippchen, Kabeljau nach spanischer Art, Stockfisch nach Ancona-Art, zarte Kalbfleischstreifen mit Reis usw. Auch Kalb- oder Rindfleischgerichte (Schmorbraten, Schmorgerichte, Gulasch, Wild, Schinken usw.), die langsam garen und oft begossen oder mit Flüssigkeit aufgefüllt werden müssen, gelingen hervorragend. Auch ist es nach wie vor die beste Garart für Kuchen und Früchte sowie für zugedeckte Pfannengerichte. Beim Garen mit Konvektion verwenden Sie jeweils nur eine Fettpfanne oder einen Rost, da sich sonst die Hitze nicht gleichmäßig verteilen kann. Mit den unterschiedlichen Einschubhöhen können Sie die Ober- und Unterhitze nach Ihren Wünschen ausbalancieren. Wählen Sie die passende Einschubhöhe je nachdem, ob Ihr Gericht mehr Ober- oder mehr Unterhitze benötigt. UMLUFT Temperatur: eine Temperatur zwischen 50 °C und Max. Es schalten sich die Heizelemente und der Lüfter ein. Die konstante und gleichmäßig im ganzen Ofen verteilte Hitze gart und bräunt die Lebensmittel gleichmäßig und über ihre gesamte Oberfläche. Mit dieser Garart können Sie mehrere Gerichte gleichzeitig zubereiten, vorausgesetzt sie benötigen alle die gleiche Gartemperatur. Es können maximal zwei Einschübe gleichzeitig verwendet werden. Beachten Sie hierzu die Anweisungen im Abschnitt: „Garen mit mehr als einem Einschub“. Die Umluft eignet sich besonders für Gerichte, die eine schöne Bräunung erhalten sollen oder besonders lange Garzeiten benötigen, wie zum Beispiel: Lasagne, überbackene Nudeln, Brathuhn und Kartoffeln usw. Darüber hinaus erlaubt die hervorragende Hitzeverteilung eine geringere Temperatur beim Braten. Damit geht weniger Saft verloren, das Fleisch bleibt zart und verliert weniger Gewicht beim Garen. Die Umluft eignet sich besonders zum Garen von Fisch, der auch mit nur wenigen Gewürzen schmackhaft wird und ein schönes Aussehen erhält. Desserts: die Umluft ist auch für die Zubereitung von Hefeteigkuchen perfekt geeignet. Auch eignet sich diese Garart zum schnellen Auftauen von weißem oder rotem Fleisch oder Brot. Stellen Sie hierzu die Temperatur auf 80 °C. Bei empfindlicheren Lebensmitteln verwenden Sie eine Temperatur von 60 °C oder aber Sie verwenden nur die Umluft und stellen Sie die Temperatur auf 0 °C. OBERHITZE Temperatur: eine Temperatur zwischen 50 °C und Max. Das obere Heizelement schaltet sich ein. Diese Funktion kann zum Bräunen der gegarten Lebensmittel verwendet werden. GRILL Temperatur: eine Temperatur zwischen 50 °C und Max. Das obere Heizelement und der Drehspieß schalten sich ein. Mit der sehr hohen und direkten Temperatur des Grills können Fleisch und Braten schön gebräunt werden, während der Bratensaft im Fleisch bleibt und es so zart macht. Der Grill eignet sich auch hervorragend für Gerichte, die eine hohe Temperatur an der Oberfläche benötigen: beispielsweise Rind, Kalb, Steaks, Filets, Hamburger usw. Lassen Sie die Ofentür bei dieser Garart angelehnt, außer Sie verwenden den Drehspieß. Einige Grillbeispiele sind im Abschnitt „Praktische Garhinweise“ enthalten.

Temperatur: eine Temperatur zwischen 50 und 200 °C. Das obere mittlere Heizelement und der Lüfter schalten sich ein. Mit dieser Kombination wird die Leistungsfähigkeit der Hitzestrahlung in einer Richtung der Heizelemente mit der im Ofen zirkulierenden Luft verstärkt. Damit wird verhindert, dass die Lebensmittel an der Oberfläche verbrennen, und die Hitze kann tief in das Gargut eindringen. Hervorragende Ergebnisse werden beispielsweise mit Kebab aus Fleisch und Gemüse, Würsten, Rippchen, Lammkeulen, Huhn in pikanter Soße, Wachteln, Schweinekoteletts usw. erzielt. Diese Garart ist auch ideal zum Garen von Fischsteaks, zum Beispiel Schwertfisch, Thunfisch, gefüllter Tintenfisch usw.47

! Die Gararten mit OBERHITZE, GRILL und GRILL MIT UMLUFT müssen immer mit geschlossener Ofentür verwendet werden. ! Stellen Sie den Rost bei OBERHITZE und GRILL auf Stufe 5 und die Fettpfanne zum Auffangen der Garflüssigkeiten (Fett und/oder Saft) auf Stufe 1. Stellen Sie den Rost bei GRILL MIT UMLUFT auf Stufe 2 oder 3 und die Fettpfanne zum Auffangen der Garflüssigkeiten auf Stufe 1. Aufbewahrungsbereich unter dem Ofen Unter dem Ofen befindet sich ein Fach zur Aufbewahrung vonZubehör oder großen Schüsseln. Ziehen Sie die Tür zum Öffnen nach unten (siehe Abbildung). ! Stellen Sie keine entflammbaren Gegenstände in das untere Ofenfach. ! Die Innenflächen des Fachs (wenn vorhanden) können heiß werden. Garen auf mehreren Einschubstufen gleichzeitig Programm PIZZA Das untere und das runde Heizelement schalten sich ein und das Gebläse wird in Betrieb genommen. Durch diese Kombination wird der Backofen mit einer hauptsächlich von unten aufsteigenden starken Hitzezufuhr sehr schnell erhitzt. Wird auf mehreren Einschubhöhen gleichzeitig gegart, ist die Position der Einschübe nach der Hälfte des Garvorgangs gegeneinander auszutauschen. Praktische Back-/Brathinweise ! Verwenden Sie beim Heißluftgaren nicht die Einschubhöhen 1 und 5: Sie sind zu direkt der Heißluft ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen könnten. ! Setzen Sie beim Garen mit den Programmen Grill und Überbacken/Bräunen die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einschubhöhe 1 ein. Echte Heißluft

• Verwenden Sie die Einschubhöhen 2 und 4, wobei die 2.Ebene für die Speisen verwendet werden sollte, die mehr Hitze verlangen.

• Setzen Sie die Fettpfanne in die untere und den Grillrost in die obere Führung ein. Grill

• Schieben Sie den Grillrost in die Führung 3 oder 4 ein, und legen Sie die zu garenden Speisen auf die Mitte des Grillrostes.

• Es empfiehlt sich, die höchste Energiestufe zu verwenden. Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird durch einen Thermostaten gesteuert. PIZZA

• Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Rost. Bei Verwendung der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten.

• Bei reich belegten Pizzas ist es ratsam, den Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben.

Türverriegelung Einige Modelle sind mit einer Türverriegelung ausgestattet, die sich zwischen dem Bedienfeld und der Ofentür befindet. Zum Öffnen der Tür die Vorrichtung A hinunter drücken (siehe Abbil- dung). Drehspieß (nur bei einigen Modellen) Zur Inbetriebnahme des Drehspießes (siehe Abbildung) verfahren Sie wie folgt:

1. Schieben Sie die Fettpfanne

auf Einschubhöhe 1 ein;

Drehspießhalterung auf Einschubhöhe 3 ein und stecken Sie den Spieß in die entsprechende Öffnung der Backofenrückwand;

3. Setzen Sie den Drehspieß in Betrieb, indem Sie den

Knopf PROGRAMME auf oder stellen. ! Ist das Programm eingeschaltet, stoppt der Drehspieß, wenn die Tür geöffnet wird.48

Tipps zur Benutzung des Ofens49

Nutzung des Glaskeramik- Kochfeldes ! Der auf die Dichtungen aufgetragene Leim hinterlässt Fettspuren auf dem Glas. Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (einer nicht scheuernden Poliercreme) zu entfernen. Während der ersten Betriebsstunden kann der Geruch verbrannten Gummis wahrzunehmen sein. Dies wird sich nach kurzer Zeit geben. Ein- und Ausschalten der Kochzonen Zum Einschalten einer Kochzone drehen Sie den entsprechenden Drehschalter nach rechts. Zum Ausschalten drehen Sie den Drehschalter nach links bis auf “0”. Das Einschalten der Kontrollleuchte KOCHZONEN zeigt an, dass mindestens eine Kochzone des Kochfeldes in Betrieb ist. Die Kochzonen Das Kochfeld ist mit elektrischen Heizstrahl- und Hilite-Heizelementen ausgestattet. Wenn sie verwendet werden, leuchten folgende Teile des Kochfeldes auf: A. Kochzone mit Heizstrahlelementen A. Kochzone mit erweiterbarem Hilite-Heizelement A. Kochzone mit Hilite- Heizelement D. Resthitzekontrollleuchte: Sie zeigt an, dass die Temperatur der entsprechenden Kochzone 60° C überschreitet – auch dann, wenn das Heizelement abgeschaltet wurde, jedoch noch immer heiß ist. Kochzonen mit Hilite-/Heizstrahlelementen Diese Kochzonen erzeugen Hitze durch Strahlung mithilfe der Hilite-/Heizstrahlelemente. Sie weisen ähnliche Eigenschaften wie Gasbrenner auf: Sie sind einfach zu steuern und erreichen sehr rasch die eingestellten Temperaturen, wodurch ihre Leistung unmittelbar wahrgenommen wird. Beschreibung der Heizelemente Die runden Hilite-/Heizstrahlelemente färben sich 10 - 20 Sekunden nach ihrer Einschaltung rot. Die runden Hilite-/Heizstrahlelemente garantieren eine gleichmäßige Hitzeverteilung, zusätzlich zu den gewöhnlichen Vorteilen, über die Hilite-/ Heizstrahlelemente verfügen. Hilite-/Heizstrahlelemente geben eine große Menge Hitze und Licht ab, sobald sie eingeschaltet sind und bieten dadurch folgende praktische Vorteile:

• schnelle Erhitzung (im Vergleich zu Gasbrennern)

• gleichmäßige Temperatur auf der ganzen Oberfläche (aufgrund der runden Heizelemente). Erweiterbare Heizstrahlkochzonen Sie arbeiten auf ähnliche Weise wie traditionelle Kochzonen und sind an ihrer erweiterbaren Kochzo- ne erkennbar. Es ist nur möglich, die kleinere innere Kochzone oder beide einzuschalten.DE

Praktische Hinweise zum Gebrauch des Kochfeldes

• Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt;

• Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme nutzt.

• Stellen Sie sicher, dass der Topfboden immer gut trocken und sauber ist: die Haftung auf den Kochzonen ist dann optimal und sowohl die Töpfe als auch das Kochfeld halten länger;

• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird: Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.

• lassen Sie nie eine Kochzone eingeschaltet, ohne einen Topf darauf zu stellen, da sie sich beschädigen könnte.51

Vorsichtsmaßnahmen und Tipps ! Das Gerät wurde entsprechend den internationalen Sicherheitsvorschriften entworfen und gebaut. Die im Folgenden aus Sicherheitsgründen wiedergegebenen Hinweise sollten aufmerksam gelesen werden. Allgemeine Sicherheit

• Nachfolgende Anleitungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild des Gerätes abgebildet sind.

• Dieses Gerät ist für den nicht professionellen Einsatz in privaten Haushalten bestimmt.

• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Regen und Gewittern auszusetzen.

• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuss sind.

• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

• Dieses Handbuch bezieht sich auf ein Gerät der Klasse 1 (isoliert), oder der Klasse 2 - Unterklasse 1 (Einbau zwischen zwei Unterschränke).

• Wenn das Gerät in Betrieb ist, werden die Heizelemente und einige Ofentürteile sehr heiß. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.

• Vermeiden Sie, dass die Netzkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen.

• Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.

• Stellen Sie keine unstabilen oder verformten Töpfe auf die Kochzonen, um Unfälle durch Umkippen der Töpfe zu vermeiden. Stellen Sie Stieltöpfe so auf das Kochfeld, dass ein unbeabsichtigtes Anstoßen vermieden wird.

• Verwenden Sie stets Backofenhandschuhe.

• Benutzen Sie keine brennbaren Flüssigkeiten (Alkohol, Benzin usw.) in der Nähe des eingeschalteten Gerätes.

• Geben Sie keine entflammbaren Materialien in das untere Aufbewahrungsfach oder in den Backofen: Sie könnten entflammen, wenn das Gerät versehentlich eingeschaltet wird.

• Vergewissern Sie sich stets, daß sich die Reglerknöpfe auf Position • befinden, wenn das Gerät nicht in Gebrauch ist.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

• Versuchen Sie bei etwaigen Störungen bitte keinesfalls, Innenteile selbst zu reparieren. Wenden Sie sich an den Kundendienst.

• Stellen Sie bitte keine schweren Gegenstände auf der geöffneten Backofentür ab.

• Die internen Flächen des Geschirrwagens (falls vorhanden) können äußerst heiß werden.

• Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen springen (oder sogar zerbrechen), Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle.

• Sollte die Kochfeldoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.

• Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben.

• Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.

• Legen Sie bitte keine Metallgegenstände (Messer, Löffel, Deckel usw.) auf das Kochfeld; sie könnten sehr heiß werden.

• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder Wahrnehmungsstörungen oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.

• Dieses Gerät ist kein Spielzeug für Kinder.

Wird der Herd auf einem Sockel aufgestellt, dann achten Sie bitte darauf, dass das Gerät fest genug verankert wurde, und nicht von diesem Sockel rutschen kann. Entsorgung

• Das Verpackungsmaterial entsprechend den lokalen Vorschriften entsorgen. Verpackungsmaterial kann wiederverwertet werden.

• Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern. Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Händler wenden.DE

Pflege und Wartung Gerät vom Stromnetz trennen Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen. Backofen reinigen. ! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Reinigen Sie die Backofentür aus Glas bitte nur mit einem weichen Schwamm und mildem Spülmittel und trocknen Sie sie abschließend mit einem weichen Tuch. Verwenden Sie keine rauen, scheuernden Materialien oder scharfkantige, metallische Schaber, da diese Kratzer auf ihrer Oberfläche hinterlassen und das Zerbrechen des Glases zur Folge haben können.

• Die emaillierten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen können mit einem mit lauwarmem Wasser und einem neutralen Reinigungsmittel getränkten Schwamm gereinigt werden. Bei hartnäckigen Flecken spezielle Reinigungsmittel verwenden. Es wird empfohlen, die Teile nach der Reinigung gut nachzuspülen und zu trocknen. Auf keinen Fall Scheuermittel oder sonstige scharfe Reinigungsmittel verwenden.

• Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch etwas warm ist, gereinigt werden. Hierzu warmes Wasser und ein Reinigungsmittel verwenden. Mit Wasser nachspülen und mit einem weichen Tuch trocken. Scheuermittel vermeiden.

• Das Zubehör lässt sich wie normales Geschirr reinigen (spülmaschinenfest).

• Das Bedienfeld wird mit einem weichen Schwamm von Fett und Schmutz befreit.

• Sollte stark kalkhaltiges Wasser oder ein scharfes phosphorhaltiges Spülmittel für längere Zeit darauf stehen bleiben, können auf den Edelstahlteilen Flecken zurückbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspülen und trocken zu reiben. Kontrolle der Backofendichtungen Den Zustand der Dichtung an der Backofentür in regelmäßigen Abständen prüfen. Wenden Sie sich im Falle einer Beschädigung dieser Dichtung an Ihre nächstgelegene Kundendienststelle. Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht zu verwenden. Austausch der Backofenlampe

1. Nachdem Sie den Backofen

von der Stromversorgung abgenommen haben, entfernen Sie die Glasabdeckung der Lampenhalterung (siehe Abbildung).

2. Die Lampe ausschrauben und durch eine neue Lampe desselben

Typs ersetzen: Spannung 230V, Leistung 25 W, Sockel E 14.

3. Setzen Sie die Abdeckung wieder ein und schließen Sie den

Backofen erneut an die Stromversorgung an. Reinigen des Glaskeramik-Kochfelds ! Die Verwendung von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: sie können die Oberfläche des Kochfeldes dauerhaft beschädigen.

• Zur täglichen Pflege genügt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.

• Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden. Das Kochfeld anschließend mit Wasser abspülen und sorgfältig trocknen.

• Starke Verschmutzungen lassen sich mit einem zweckmäßigen Schaber entfernen (nicht im Lieferumfang enthalten). Verschmutzungen sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.

• Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.

• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfiehlt sich, diese Nachbehandlung bei lauwarmem oder abgekühltem Gerät vorzunehmen.

• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Reinigungsmittelrückstände könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen. Kundendienst ! Wenden Sie sich nur an autorisierte Techniker. Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers

• das Gerätemodell (Mod.)

• die Seriennummer (S/N). Letztere Informationen können dem Typenschild, das sich auf dem Gerät befindet, entnommen werden.DE

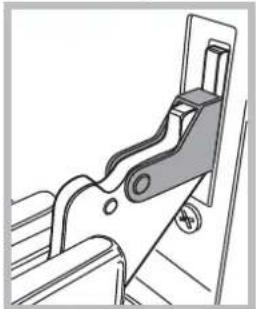

Aus- und Einbau der Ofentür: 1.Öffnen Sie die Tür

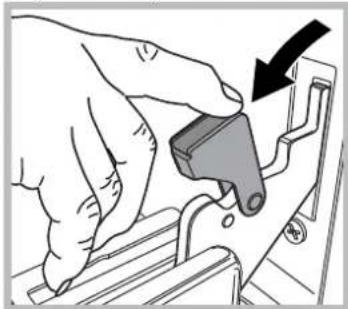

2. Drehen Sie die Scharnierklammern der Ofentür

vollständig nach hinten (siehe Foto)

3. Schließen Sie die Tür, bis sie von den Klammern aufgehalten

wird (die Tür bleibt in einem Winkel von ca. 40° geöffnet) (siehe Foto) 40°

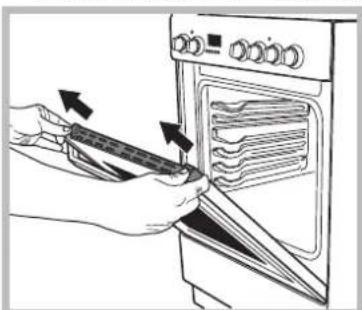

4. Drücken Sie auf die beiden Knöpfe auf dem oberen

Profil und ziehen es heraus (siehe Foto)

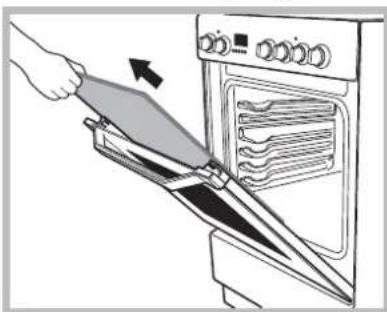

5. Entfernen Sie die Glascheibe und reinigen Sie sie

wie im Abschnitt „Pflege und Wartung” angegeben.

6. Setzen Sie das Glas wieder ein.

ACHTUNG! Der Ofen darf nicht ohne das innere betrieben werden! ACHTUNG! Wenn Sie die innere Glastür wieder einbauen, fügen Sie die Glasplatte korrekt ein, so das der auf der Platte geschriebene Text nicht verdreht ist und leicht erkennbar ist.

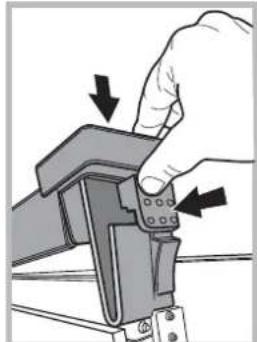

7. Befestigen Sie das Profil wieder. Ein Klick zeigt an, dass das

Teil korrekt positioniert wurde. 8.Öffnen Sie die Tür vollständig.

9. Schließen Sie die Halterungen (siehe Foto).

10.Jetzt kann die Tür vollständig geschlossen und der Ofen wieder normal verwendet werden. Energie sparen und Umwelt schonen

• Es empfiehlt sich, die Programme GRILL und ÜBERBACKEN stets bei geschlossener Backofentür zu verwenden: Dadurch werden nicht nur optimale Ergebnisse erzielt, sondern auch Energie gespart (ca. 10 %).

• Falls möglich, Vorwärmen des Backofens vermeiden und immer versuchen es zu füllen. Öffnen Sie die Tür des Backofens etwas, da die Hitze bei jedem Öffnen verloren geht. Um eine erhebliche Menge an Energie zu sparen, schalten Sie den Backofen 5 bis 10 Minuten vor dem geplanten Ende der Backzeit aus und nutzen Sie die Hitze im Backofen herzustellen.

• Halten Sie die Türdichtungen sauber und ordentlich um Energieverluste zu vermeiden.

• Wenn Sie einen zeitabhängigen Stromtarif haben, dann macht die Option “verzögertes Kochen“ es einfacher, Geld durch Vorgänge in günstigeren Zeiträumen einstellen.

• Nutzen Sie die Restwärme Ihrer Kochplatten indem Sie bei Gusseisen-Kochplatten 10 Minuten und Glaskeramik-Kochplatten 5 Minuten vor dem geplanten Ende der Kochzeit ausschalten.

• Der Boden Ihrer Kanne oder Ihres Topfes sollte die Kochplatte abdecken. Falls diese kleiner ist, wird kostbare Energie verschwendet und ein Überkochen kann vorkommen und es könnte schwierig werden die Restkrusten zu reinigen.

• Kochen Sie Ihre Nahrung in Töpfen und Pfannen mit passend geschlossenen Deckeln und verwenden Sie möglichst wenig Wasser. Ohne Deckel zu kochen führt zu einem erheblichen Energieverbrauch

• Verwenden Sie möglichst flache Töpfe und Pfannen

• Falls Sie etwas kochen, dass eine längere Zeit benötigt, ist es angebracht wenn Sie ein Schnellkochtopf benutzen, welches zweimal so schnell ist und ein drittel der Energie spart. TürglasHU
