Caractéristiques techniques	Modèle : BEST Cirrus Grande CC34E63SB
Type de hotte	Hotte murale
Dimensions	Largeur : 63 cm
Débit d'air	Jusqu'à 800 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	Éclairage LED intégré
Filtration	Filtres à graisse en aluminium, lavables
Utilisation	Commandes électroniques avec affichage
Maintenance	Filtres à nettoyer régulièrement, entretien facile
Sécurité	Protection contre la surchauffe
Informations générales	Design moderne, silencieuse en fonctionnement

FOIRE AUX QUESTIONS - Cirrus Grande CC34E63SB BEST

Comment nettoyer les filtres de la hotte BEST Cirrus Grande CC34E63SB ?

Pour nettoyer les filtres, retirez-les de la hotte et lavez-les à l'eau chaude savonneuse. Rincez soigneusement et laissez sécher avant de les remettre en place.

La hotte fait un bruit anormal, que faire ?

Vérifiez que la hotte est correctement installée et que tous les vis sont bien serrées. Si le bruit persiste, il peut s'agir d'un problème avec le moteur ou les roulements, contactez un professionnel.

Comment régler l'éclairage de la hotte BEST Cirrus Grande CC34E63SB ?

L'éclairage peut être réglé à l'aide de l'interrupteur situé sur le panneau de contrôle. Assurez-vous que les ampoules sont en bon état et correctement installées.

Quel type de filtre dois-je utiliser pour ma hotte ?

Utilisez des filtres à charbon actif pour la filtration des odeurs et des filtres métalliques pour la capture des graisses. Vérifiez les spécifications du produit pour les dimensions exactes.

Pourquoi ma hotte ne s'allume pas ?

Vérifiez si la hotte est correctement branchée et si l'interrupteur est en position 'ON'. Si elle ne s'allume toujours pas, il peut y avoir un problème électrique ou un fusible à remplacer.

Comment installer la hotte BEST Cirrus Grande CC34E63SB ?

Suivez le guide d'installation fourni dans le manuel. Assurez-vous de respecter les dimensions minimales par rapport à la cuisinière et de fixer la hotte solidement au mur.

Quel est le niveau sonore de la hotte à pleine puissance ?

Le niveau sonore de la hotte BEST Cirrus Grande CC34E63SB est de 60 dB à pleine puissance, ce qui est comparable à une conversation normale.

À quelle fréquence dois-je remplacer les filtres ?

Il est recommandé de remplacer les filtres à charbon tous les 6 mois et de nettoyer les filtres métalliques tous les 3 mois, selon l'utilisation de la hotte.

La hotte aspire mal, que faire ?

Vérifiez que les filtres ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que le conduit d'évacuation n'est pas bloqué.

MODE D'EMPLOI Cirrus Grande CC34E63SB BEST

Aux États-Unis - BEST Hartford, Wisconsin

Au CANADA-BEST Drummondville, QC, Canada

ENREGISTREZ VOTRE PRODUIT EN LIGNE À: www.BestRangeHoods.com/register

Pour de plus amples informations, visitez www. BestRangeHoods. com

Pour usage domestique seulement

POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES PHYSIQUES, RESPECTEZ LES INSTRUCTIONS CI-DESSOUS:

1. Utilisez cet appareil uniquement de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant d'effectuer l'entretien ou le nettoyage de l'appareil, coupez le courant au panneau d'alimentation et verrouillez ce dernier pour éviter que l'appareil soit mis sous tension par inadvertance. S'il n'est pas possible de verrouiller le dispositif de déconnexion, apposez un avertissement bien visible (par exemple une étiquette) sur le panneau d'alimentation.
3. L'installation et le raccordement électrique doivent être effectués par du personnel qualifié conformément à toutes les réglementations et normes en vigueur, y compris les normes et codes de bâtiment en matière de prévention d'incendie.
4. Afin d’éviter les retours de cheminée lors de l’utilisation d’appareils à combustion, une circulation d’air suffisante est nécessaire pour assurer une combustion et une évacuation adéquates des gaz à travers le conduit (la cheminée). Conformez-vous aux instructions et aux standards de sécurité des manufacturiers d’appareils de chauffage, tels qu’ils sont publiés par la National Fire Protection Association (NFPA) et l’American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que les réglementations locales.
5. Quand vous effectuez une découpe ou une perforation dans un mur ou un plafond, veillez à ne pas endommager des fils électriques ou d'autres équipements non visibles.
6. Les ventilateurs avec conduits doivent toujours évacuer l'air vers l'extérieur.
7. N'utilisez pas cet appareil avec une commande de vitesse à semi-conducteur additionnelle.
8. Pour réduire les risques d'incendie, utilisez uniquement des conduits en métal.
9. Cet appareil doit être mis à la terre.
10. Type d'installation non-IC : L'isolant thermique de la maison ne doit pas couvrir le haut de la hotte et doit être au moins 76 mm (3 po) du boîtier de tout côté. (Fig. 1)

MINIMUM 76 MM (3 PO). PAS D'ISOLANT DANS LA ZONE OMBREE.

FIG. 1

AFIN de réduire le RISQUE de FEU de cuisinière

A. Ne laissez jamais les appareils de cuisson sans surveillance lorsqu'ils sont réglés à feu vif. Les débordements peuvent causer de la fumée et occasionner des écoulements de graisse inflammables. L'huile doit être chauffée lentement, à feu doux ou moyen.

B. Mettez toujours la hotte en MARCHE lors de la cuisson à feu vif ou lors de la cuisson d'aliments à flamber (par ex., crêpes Suzette, cerises Jubilé, steak au poivre flambé). C. Nettoyez régulièrement les ventilateurs. Ne laissez pas la graisse s'accumuler sur le ventilateur ou les filtres. D. Utilisez des casseroles de dimension appropriée. Utilisez toujours des casseroles et des ustensiles adaptés à la dimension de la surface de cuisson.

Observez les consignes suivantes de manière à réduire les risques de blessures corporelles en cas d'un FEU de cuisinière CAUSE par de la graisse sur la surface de cuisson*

1. Éteignez les flammes à l’aide d’un couvercle hermétique, d’une tôle à biscuits ou d’un plateau en métal puis éteignez le brûleur. FAITES ATTENTION DE NE PAS VOUS BRULER. Si les flammes ne s’éteignent pas immédiatement, quittez les lieux et appelez le service des incendies.
2. NE SOULEVEZ JAMAIS UNE CASSEROLE EN FLAMMES - vous pourriez vous brûler.
3. N'UTILISEZ PAS D'EAU, ni de serviettes ou de linges mouillés – une violente explosion de vapeur pourrait survenir.
4. Utilisez un extincteur SEULEMENT si :

A. Vous savez qu'il est de classe ABC et vous connaissiez déjà son mode de fonctionnement. B. Le feu n'est pas très important et ne se propage pas. C. Les pompiers ont été avisés. D. Vous vaez combattre le feu en faisant dos à une sortie.* Conseils tirés de la publication de la NFPA « Kitchen Fire Safety Tips »

Attention

1. Pour usage intérieur seulement.
2. Pour réduire les risques d'incendie et évacuer l'air correctement, assurez-vous d’évacuer l’air à l’extérieur. N’évacuez pas l’air dans des espaces clos comme l’
3. Faites attention lorsque vous utilisez des agents nettoyants ou des détergents.
4. Evitez d'utiliser des produits alimentaires pouvant produire des flammes sous la hotte.
5. Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.
6. Afin d'éviter tout dommage au moteur et de débalancer ou de rendre bruyante la roue du moteur, garder l'appareil à l'abri de la poussière de plâtre, de construction, etc.
7. Le moteur de la hotte est muni d'un dispositif de protection thermique qui coupe automatiquement le moteur en cas de surchauffe. Il se remet en marche lorsqu'il a refroidi. Faites réparer la hotte si le moteur continue à fonctionner par intermittence.
8. Pour mieux capter les vapeurs de cuisson, le bas de la hotte doit être au minimum à 121,9 cm (48 po) et au maximum à .
9. Il est recommandé d'avoir plusieurs installateurs, compte tenu de la taille et du poids de cette hotte.
10. Veuillez lore l'etiquette de specifications du produit pour obtenir plus de renseignements, notamment sur les exigences.
11. Cette hotte encastrable est munie d'un recepteur radio. Tous les changements ou modifications qui ne sont pas approuvés par la partie responsable de la conformité pourraient annuler la possibilité d'utiliser l'équipment. La télécommande a été testée et est en accord avec les limites de la Classe B appareil numérique et est conforme au chapitre 15 du règlement de la FCC et de celui du ICES-003 canadiens. Ces limites sont développées afin n de fournir une protection raisonnable contre des interférences dommageables dans une installation résidentielle. La télécommande générale, utilise et peut émettre des flux de fréquences radio qui peuvent cause des interférences aux communications radio, si elle n'est pas installée selon les instructions. Cependant, il n'y a aucune garantie que ces interférences ne seroduiront pas dans une installation particulière. Si cet équipement cause des interférences à un recepteur radio ou un télévisueur, cela peut être confirmé en éteignant et rallumant l'appareil, l'usager est encouraged à corriger cette situation en essayant les solutions suivantes:
12. Réorienter ou relocaliser l'antenne réceptrice. Augmenter la distance entre l'équipement et le récepteur.
13. Connecter l'équipement à une autre prise électrique ou un autre disjoncteur différent de celui du récepteur

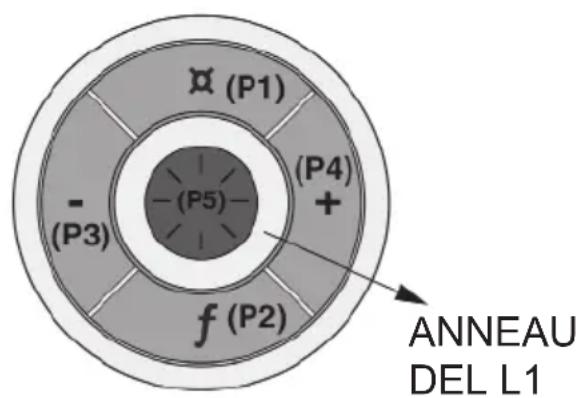

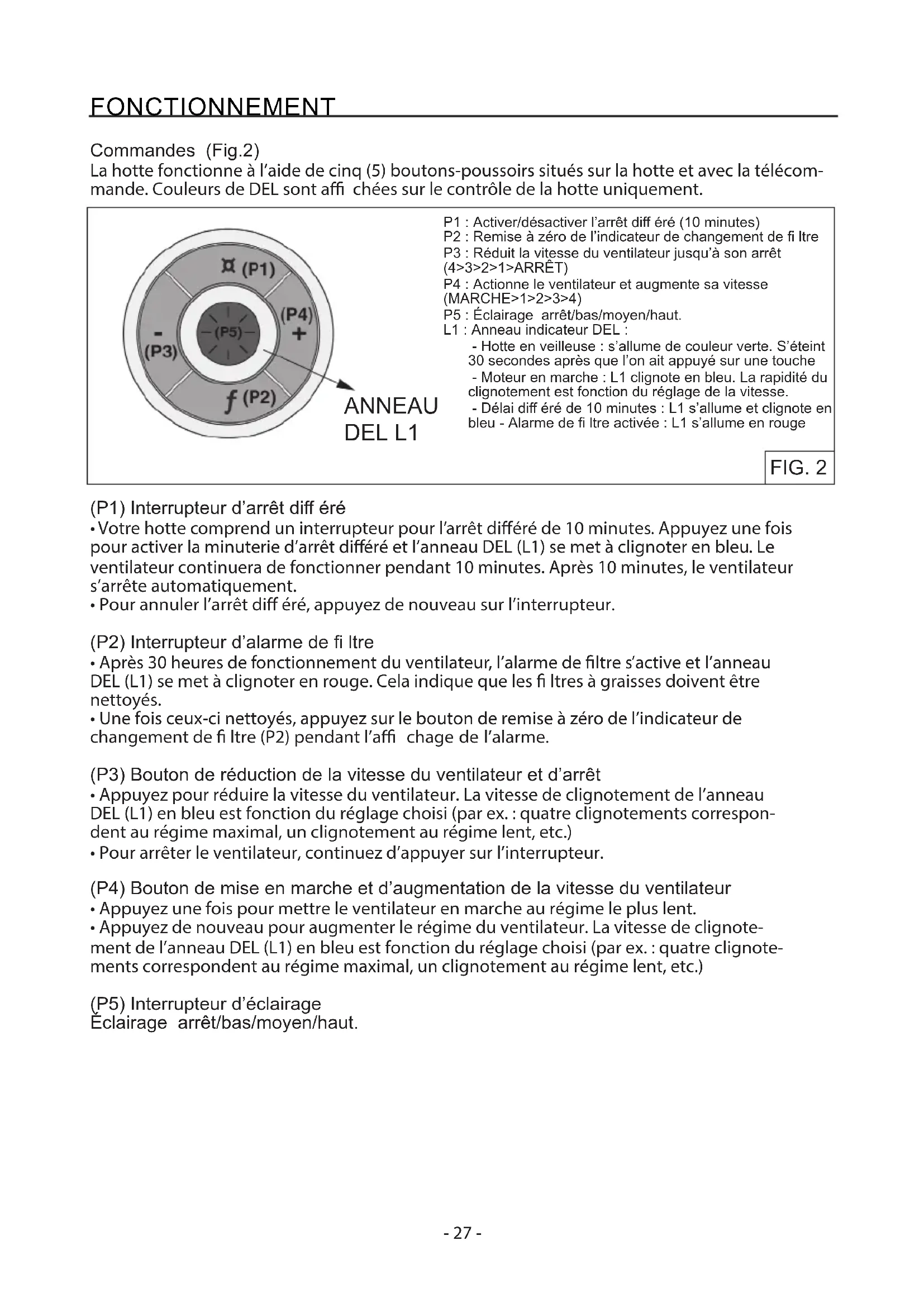

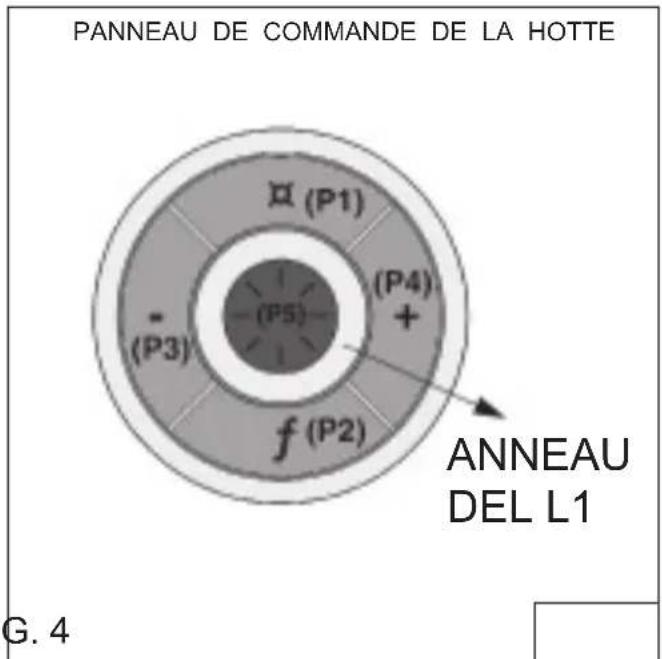

La hotte fonctionne à l'aide de cinq (5) boutons-poussoirs situés sur la hotte et avec la télécommande. Les couleurs des DEL sont affichées sur le contrôle de la hotte uniquement.

P1: Activer/désactiver l'arrêt différé (10 minutes)

P2: Remise à zéro de l'indicateur de changement de filtre

P3: Réduit la vitesse du ventilateur jusqu'à son arrêt (4 > 3 > 2 > 1 > ARRÊT)

P4: Actionne le ventilateur et augmente sa vitesse (MARCHE>1>2>3>4)

P5: Éclairage arrêt/bas/moyen/haut.

L1: Anneau indicateur DEL :

• Hotte en veilleuse : s'allume de couleur verte. S'eteint 30 secondes après que l'on ait appuyé sur une touche - Moteur en marche : L1 clignote en bleu. La rapidité du clignotement est fonction du réglage de la vitesse.
• Délai différé de 10 minutes : L1 s'allume et clignote en bleu - Alarme de filtre activée : L1 s'allume en rouge

FIG. 2

Interrupteur d'arrêt différé

• Voitre hotte comprend un interrupteur pour l'arrêt différé de 10 minutes. Appuyez une fois pour activer la minuterie d'arrêt différé et l'anneau DEL (L1) se met à clignoter en bleu. Le ventilateur continuaera de fonctionner pendant 10 minutes. Àpès 10 minutes, le ventilateur s'arrête automatiquement.
• Pour annuler l'arrêt différé, appuyez de nouveau sur l'interrupteur.

Interrupteur d'alarme de filtre

• ÀpRES 30 heures de fonctionnement du ventilateur, l'alarme de filtré s'active et l'anneau DEL (L1) se met à clignoter en rouge. Cela indique que les fi Itres à graisses doivent être nettoyés.
• Une fois ceux-ci nettoyés, appuyez sur le bouton de remise à zéro de l'indicateur de changement de fi Itre (P2) pendant l'affi chage de l'alarme.

Bouton de réduction de la vitesse du ventilateur et d'arrêt

• Appuyez pour réduire la vitesse du ventilateur. La vitesse de clignotement de l'anneau DEL (L1) en bleu est fonction du réglage choisi (par ex.: quatre clignotements correspondant au régime maximal, un clignotement au régime lent, etc.)
• Pour arrêter le ventilateur, continuez d'appuyer sur l'interrupteur.

Bouton de mise en marche et d'augmentation de la vitesse du ventilateur

• Appuyez une fois pour mettre le ventilateur en marche au régime le plus lent.
• Appuyez de nouveau pour augmenter le régime du ventilateur. La vitesse de clignotement de l'anneau DEL (L1) en bleu est fonction du réglage choisi (par ex.: quatre clignotements correspondant au régime maximal, un clignotement au régime lent, etc.)

Interrupteur d'éclairage

Éclairage arrêt/bas/moyen/haut.

La télécommande est jumelée à la hotte dès sa sortie de l'usine.

Si pour une raison quelconque cette liaison est perdue - veuillez suivre les directives ci-dessous : Liaison de la télécommande à la hotte

1. Arrêtez le moteur de la hotte et éteignez l'éclairage. 2. Appuyez simultanément sur les boutons et sur la télécommande pendant 5 secondes jusqu'à ce que le voyant de la télécommande s'allume (Fig.3). Relâchez les boutons et puis appuyez et relâchez le bouton pour confirmer la liaison. À ce stade, le voyant de la télécommande commence à clignoter pour confirmer que la liaison est active.
2. Dans les 3 secondes, appuyez sur P2 sur le panneau de commande de la hotte (Fig.4). Le signal sonore confirme que le processus de liaison a réussi.

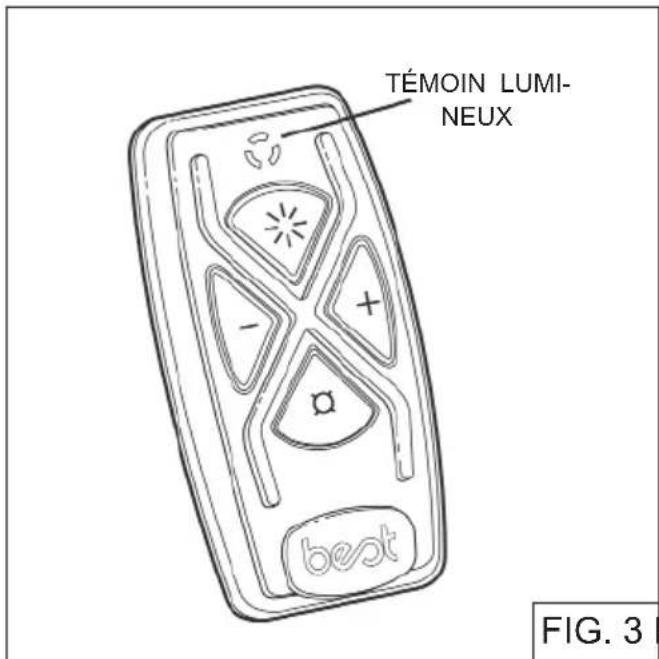

Fonctions de la télécommande (fig.3)

Arrêt différé Bouton de réduction de la vitesse du ventilateur et d'arrêt. + Bouton de mise en marche et d'augmentation de la vitesse du ventilateur Éclairage

IMPORTANT: Maintenez (Arrêt différé) pour plus de 3 secondes pour annuler la liaison entre la hotte et la télécommande.

Pour de plus amples informations sur chaque fonction, consultez la section "Commandes" à la page précédente.

Appuyez sur (Arrêt différé) et (Eclairage) ensemble pour réinitialiser l'alarme de filtre.

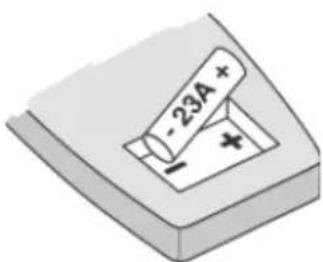

ATTENTION IL Y A RISQUE D'EXPLOSION SI LA PILLE EST REMPLACÉ PAR LE MAUVAIS TYPE DE PILES. METTRE LES PILES USÉES AU REBUT CONFORMÉMENT À LA REGLEMENTATION.

Mise au rebut des piles

Lorsque les piles doivent être remplacées, prenez soin de les déposer dans l'un des nombreux bacs de recyclage répartis au pays, particulièrement dans les magasins d'électronique. Le respect des normes en matière de collecte sélective, particulièrement pour la mise au rebut des piles usées, contribue à éviter de possibles effets négatifs sur l'environnement et la santé.

Un entretien approprié de votre appareil garantit une performance ajustée.

Moteur

Le moteur est lubrifié à vie et aucun graissage n'est nécessaire. Si les roulements du moteur font un bruit excessif ou inhabituel, remplacez le moteur par une pièce de rechange identique. Remplacez aussi la roue de ventilateur.

Filtres à graisses

Les filtres à graisses doivent être nettoyés souvent. Vous pouvez utiliser une solution détergente chaude ou le mettre dans le lave-vaisselle.

Nettoyez tous les filtres métalliques dans le lave-vaisselle avec un détergent sans phosphate. Si vous utilisez un détergent phosphaté ou selon le type d'eau, il est possible que le filtre se décolore, mais cela n'affectera aucunement ses performances. Cette décoloration n'est pas couverte par la garantie. Consultez la section « INSTALLATION DES FILTRES » pour connaître les instructions de retrait et d'installation.

Nettoyage de l'acier inoxydable

• nettoyez régulièrement l'acier inoxydable avec un chiffon ou un torchon enduit d'eau tiède et de savon doux ou de liquide à vaisselle.
• nettoyez toujours dans le sens des lignes de polissage d'origine.
• rincez toujours à l'eau claire (2 ou 3 fois) après le nettoyage. Essuyez complètement.

A NE PAS FAIRE :

• n'utilise pas de laine d'acier inoxydable ou d'autres racloirs pour éliminer la saleté difficile à éliminer.
• n'utilise pas de poudre nettoyante abrasive ou rugueuse.
• ne laissez pas la saleté s'accumuler.
• maintenez la hotte à l'abri de la poussière de plâtre ou d'autres résidus de construction. Pendant la construction/les rénovations, couvrez la hotte afin d'éviter qu'aucune poussière n'adhère aux surfaces en acier inoxydable.

• tous les produits de nettoyage contenant de l'eau de Javel attaquent l'acier inoxydable.
• tous les produits contenant du chlore, du fluorure, de l'iode ou du bromure provoquent une déterioration rapide des surfaces.
• tous les produits combustibles utilisés pour le nettoyage, tels que l'acétone, l'alcool, l'éther, le benzène, sont extrêmement explosifs et ne doivent jamais être employés à proximité d'une surface de cuisson.

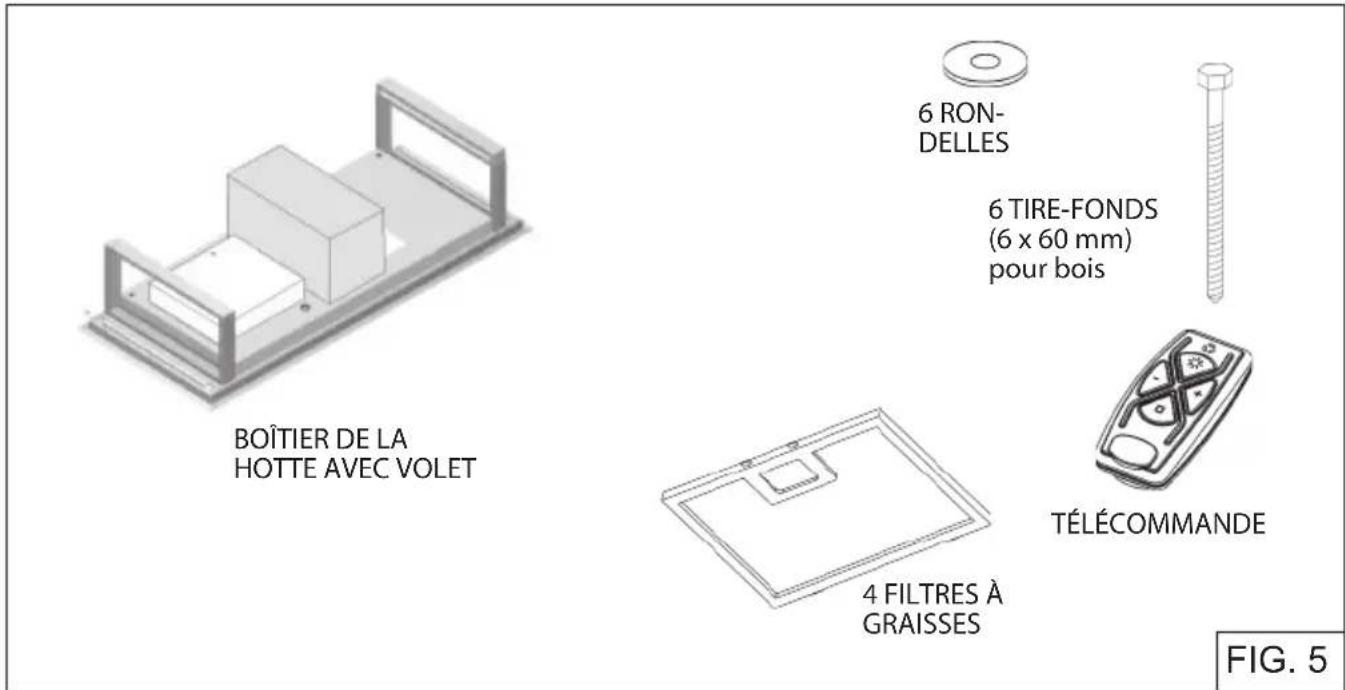

Preparation de la HOTTE

Déballez la hotte et vérifiez le contenu de l'emballage.

Il doit comprendre :

1-Hotte 1-Télécommande 4-Filtres a graisses 6-Tire-fonds, 6× 60mm pour bois 6-Rondelles

L'installateur est responsable de la sélection des fixations adaptées à la construction.

Remarque:

pour réduire les risques d'incendie, utilisez uniquement des conduits de métal.

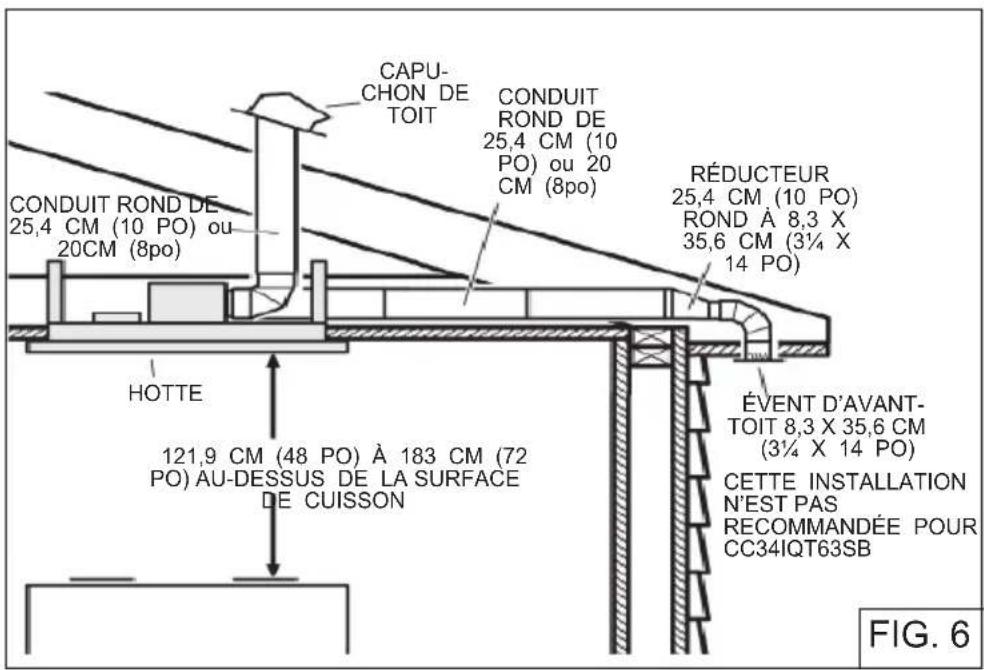

1. Décidez de l'emplacement des conduits entre la hotte et l'extérieur. Fig. 6.
2. Un tracé droit et court permet à la hotte d'être plus efficace. Pour des performances optimales, il est recommandé d'avoir un conduit droit de 18 à 24 po avant d'utiliser un

coude.

1. Des conduits longs, des coudes et des transitions réduisent son efficacité. En utiliser le moins possible. Pour plus d'efficacité, des conduits plus gros peuvent être nécessaires si le tracé est trop long.
2. Installez un capuchon mural ou de toit, ou un évén d'avant-toit. Connectez le conduit de métal au capuchon ou évén en progressant vers la hotte. Scellez les joints avec du ruban à conduit à chaque section.
3. L'orientation du ventilateur sur le modèle CC34IQ63SB peut être changée selon l'emplacement de la sortie. Voir Fig.7 pour les dimensions de la sortie d'air.

FIG. 7

Pour le mode recirculation, acheter le KIT ANKCC3463 séparément (En option seulement pour le modèle CC34IQ63SB). Fig. 8

FIG. 8

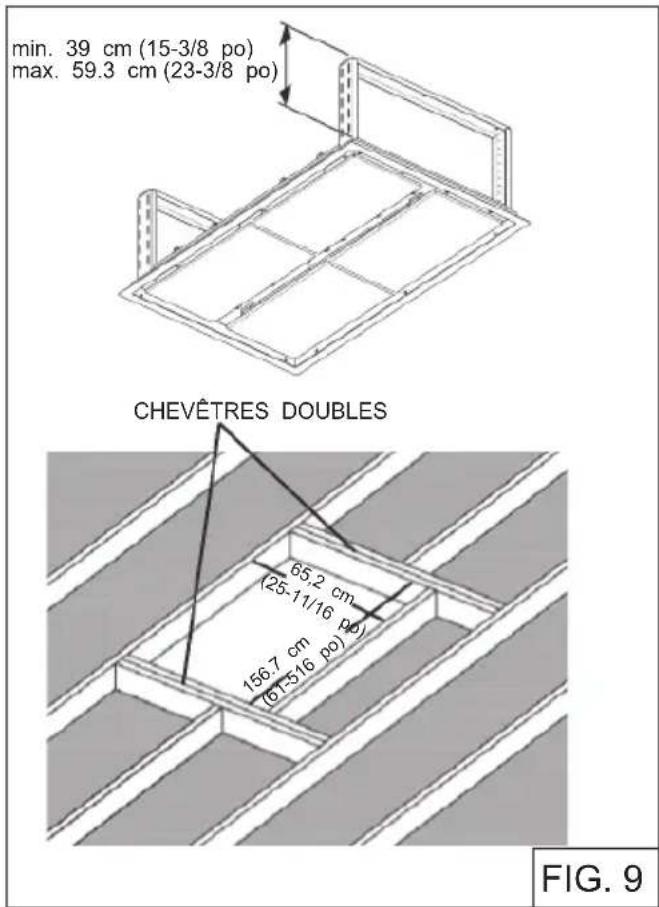

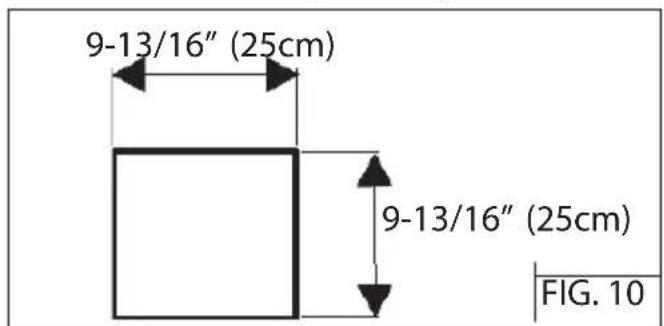

Preparation de l'ouverture au plafond

La hotte doit être centrée au-dessus de la surface de cuisson. Assurez-vous d'un espace ajusté dans la structure du plafond pour l'installation de la hotte et des conduits. Pour bien capter les vapeurs de cuisson, la hotte doit être installée de 122 cm (48 po) à 183 cm (72 po) au-dessus de la cuisinière. (Fig.6). Utilisez du bois de la taille des solives pour fabriquer une charpente autour de l'ouverture de la hotte. Fig.9

La structure du plafond doit être capable de supporter le poids de la hotte. Modèle CC34IQ63SB: 105 livres (48Kg) Modèle CC34IQT63SB: 121 livres (55Kg)

Pour la version en recirculation : Faire une ouverture sur le plafond pour la partie de retour d'air. Voir Fig. 10 et Fig. 24.

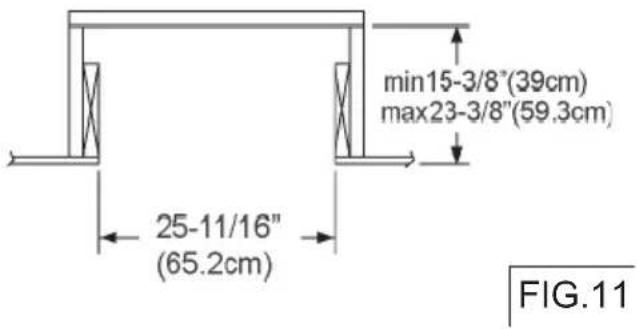

Preparation du support de la HOTTE

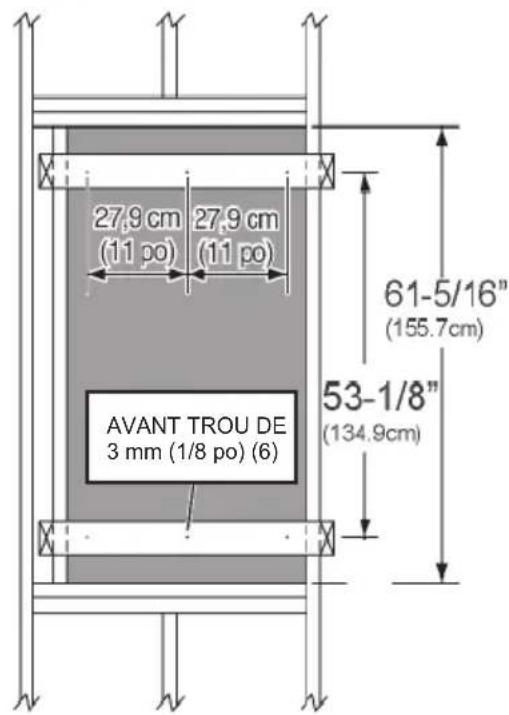

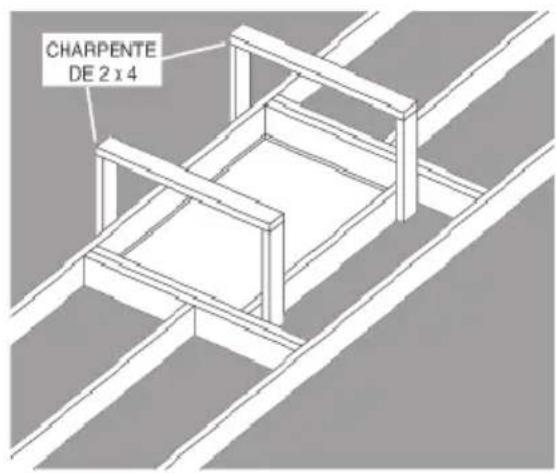

1. Construisez une charpente, tel qu'illustré à la Fig. 11.
2. La structure doit être capable de supporter son propre poids et celui de la hotte.

Installation de la HOTTE

ATTENTION: Il est recommandé d'avoir plusieurs installateurs, compte tenu de la taille et du poids de cette hotte.

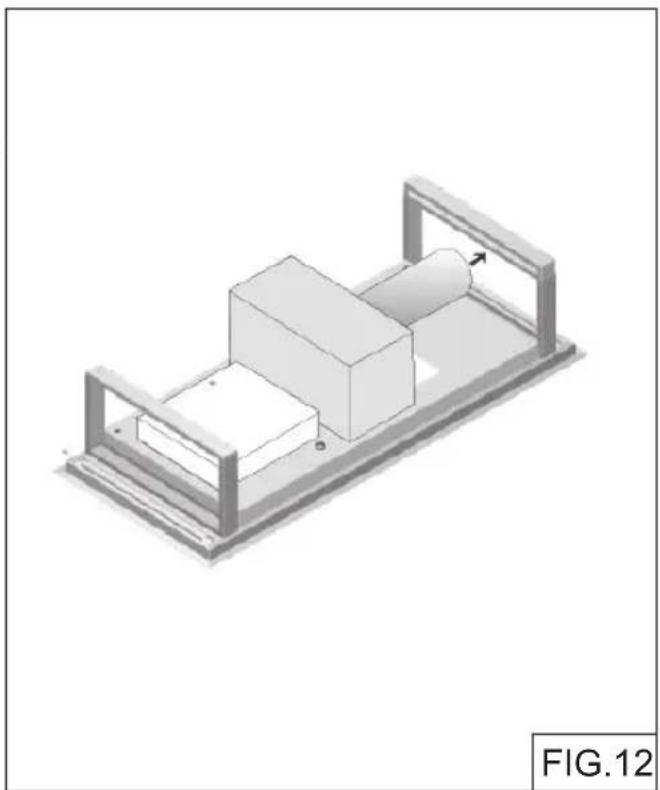

1. La hotte est livrée de manière à recevoir un conduit de sortie en position horizontale et est prête à installer (Fig. 12).

Seulement pour le modèle CC34IQ63SB (1 moteur):

Pour modifier la direction du conduit sans utiliser de coudes:

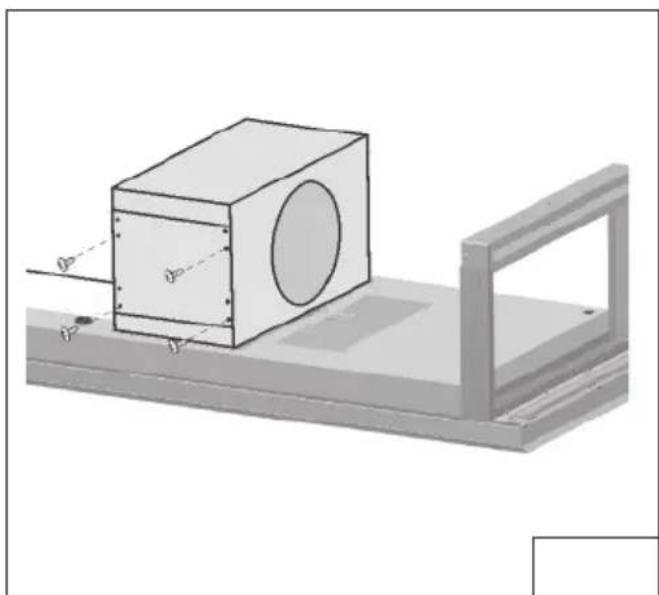

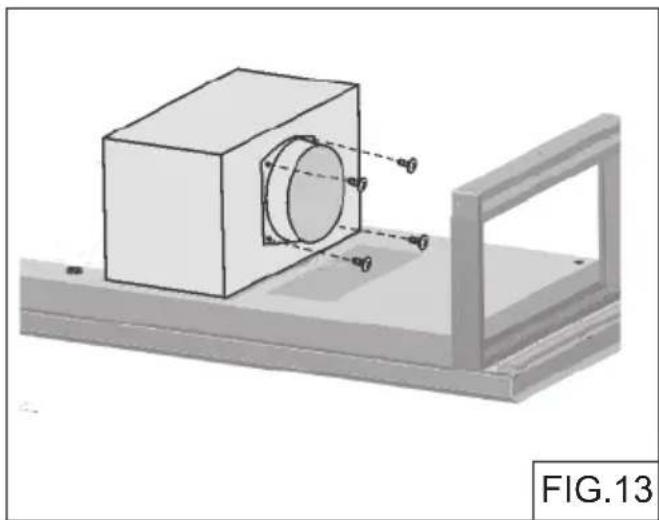

• Enlevez (4) vis du collet d'évacuation (Fig.13).

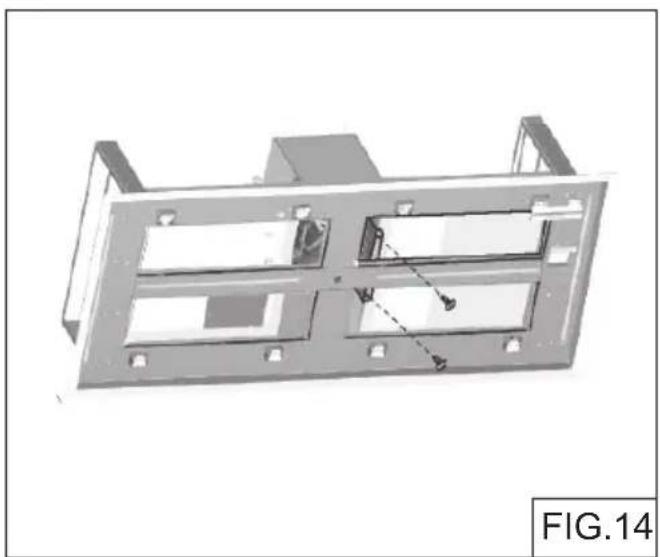

• Enlevez (2) vis à l'intérieur du boîtier du ventilateur (Fig.14).
• Enlevez (4) vis des côtés du boîtier du ventilateur (Fig.15).

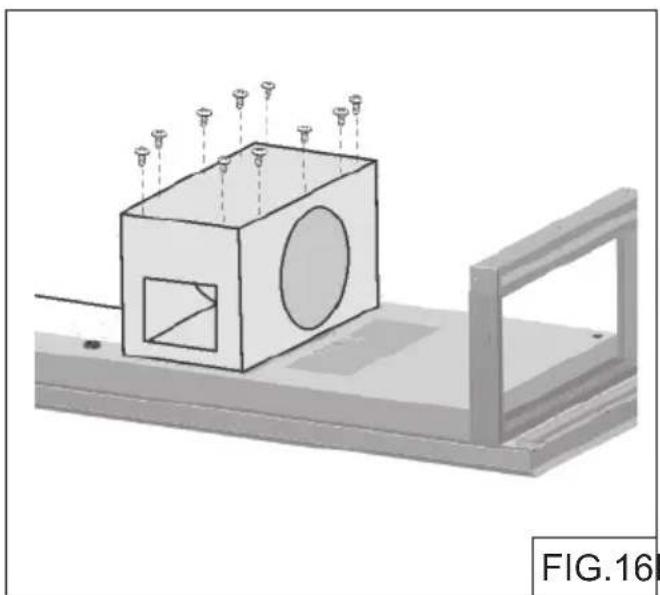

• Enlevez (10) vis sur le boîtier du ventilateur (Fig. 16).

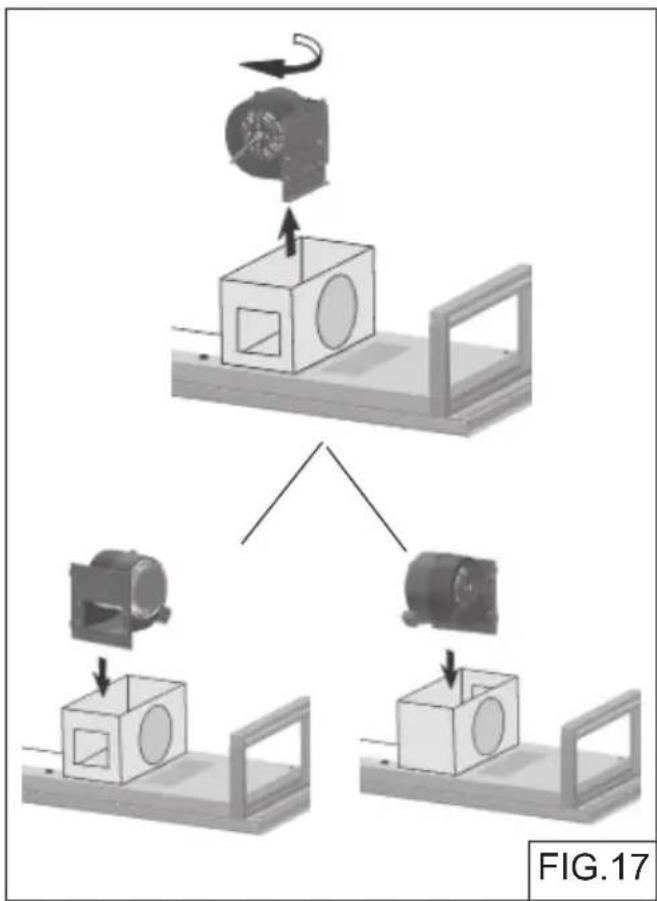

• Tournez le ventilateur de 90 degrés et réinstallez (2) vis (Fig.17). Réinstallez les couvercles du boîtier, le clapet et les vis.

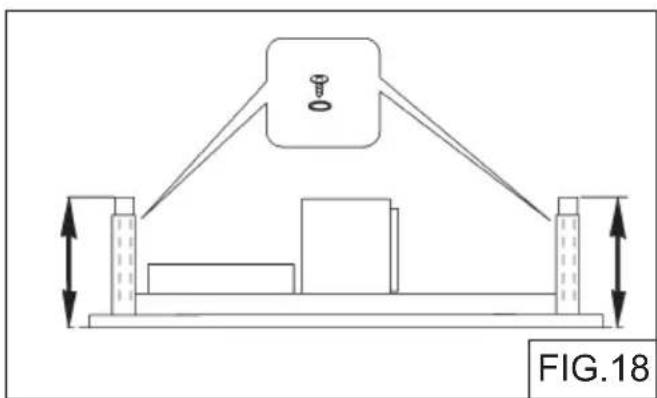

• Ajustez la hauteur des cadres de soutien téléscopiques et serrez les vis et rondelles (Fig. 18). ATTENTION: Ajustez la hauteur avant l'installation.
• Soulevez la hotte dans l'ouverture du plafond.

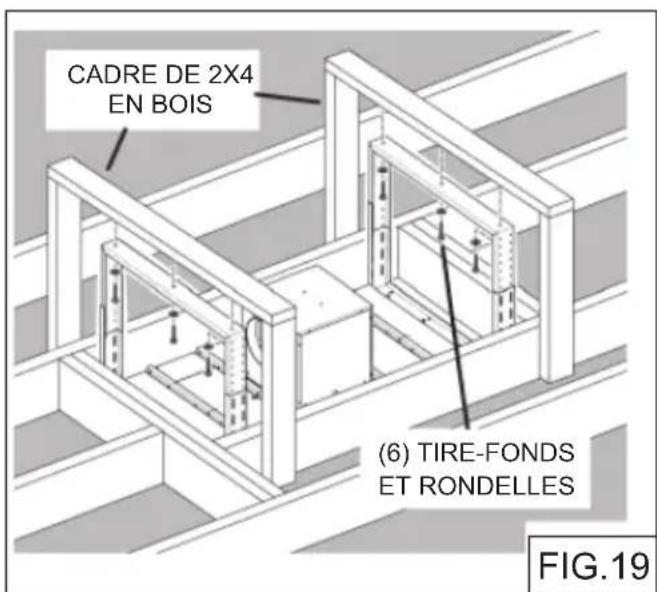

• Fixez chaque cadre de soutien de la hotte à la charpente de bois à l'aide des (6) tire-fonds de 6 × 60 mm et rondelles fournis. Fig. 19.
• Installez le conduit et scellez les joints avec du ruban à conduit.

Raccord du câblage

AVERTISSEMENT : Les travaux d'électricité doivent être effectués par des personnes qualifiées en respectant les codes et les normes en vigueur. Cette hotte de cuisine doit être correctement mise à la terre.

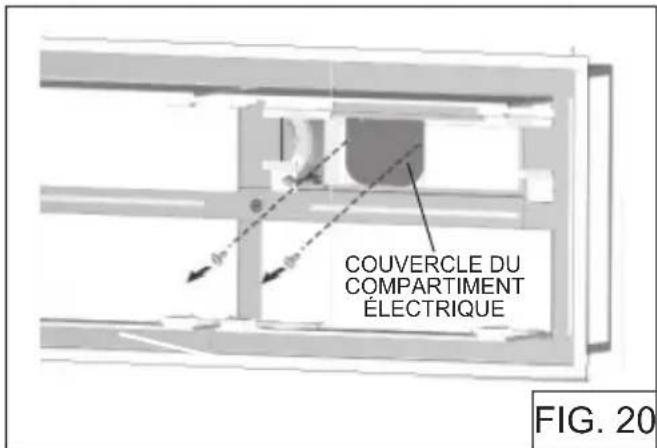

1. Enlevez les (2) vis du couvercle du électrique. Fig. 20.

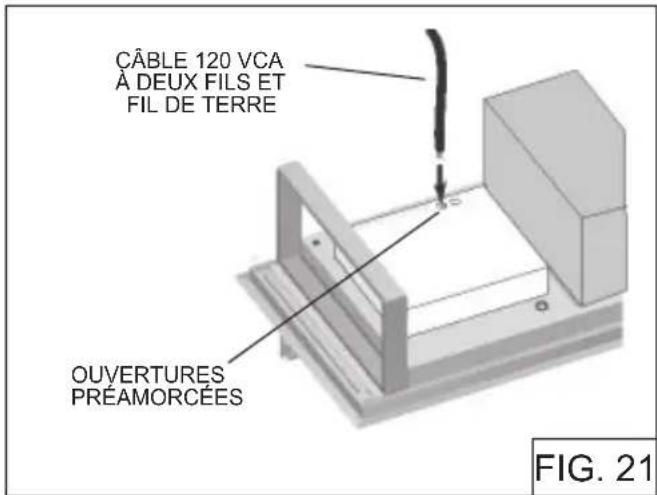

2. Amenez un câble électrique 120 VCA à deux fils plus un fil de mise à la terre près de l'ouverture préamorcée de 3/4 po située à l'arrière de la hotte. Fig. 21.
3. Enlevez l'ouverture préamorcée de 19 mm (3/4 po) à l'arrière de la hotte.

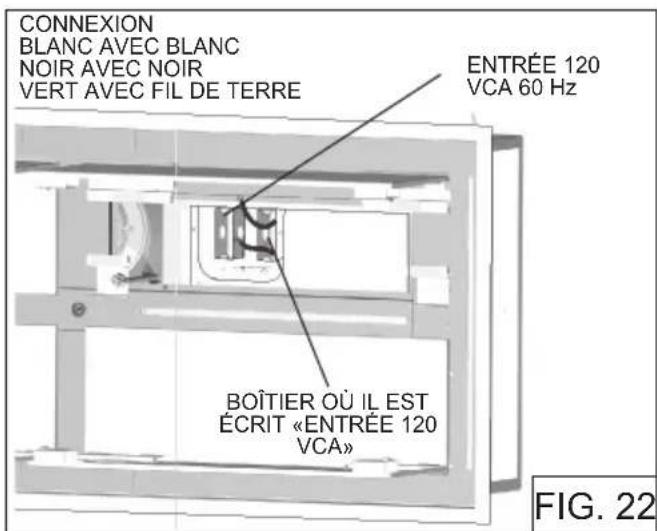

4. Dans le boitier électrique où il est écrit «ENTREE 120 VCA», enlevez les deux (2) vis qui retiennent le couvercle à la boîte métallique de câblage. Fig. 22.
5. Passer le câble 120 VCA dans le boîtier et le fixer à l'aide d'un serre-câble approprié.
6. Effectuez les connexions électriques à l'intérieur du boitier. Branchez les fils blancs ensemble, les fils noirs ensemble et le fil vert avec le fil de terre.
7. Replacez le couvercle du boîtier de câblage et les vis. Replacez le couvercle du compartiment électrique et les vis. Assurez-vous qu'aucun des câbles n'est coincé entre le couvercle et le boîtier.

ATTENTION: La hotte est compatible seulement avec le Clapet d'air de compensation Broan modèle MD8T (pour CC34IQ63SB) ou MD10T (pour CC34IQT63SB), vendu séparément.

Connectez le clapet d'air de compensation avec des fils de basse tension, tel qu'illustré. Pour de plus amples renseignements, consultez les directives du clapet d'air de compensation. Fig. 23

FIG.23

Installer la section pour le RETOUR d'air (version en recirculation)

Acheter le kit de recirculation ANKCC3463, vendu séparément (en option seulement pour le modèle CC34IQ63SB). Le kit comprend la section pour le retour d'air et les filtres à charbon.

Fixer la partie pour le retour d'air sur le plafond en utilisant (4) vis de montage 4,2x15mm. Voir Fig. 24

FIG.24

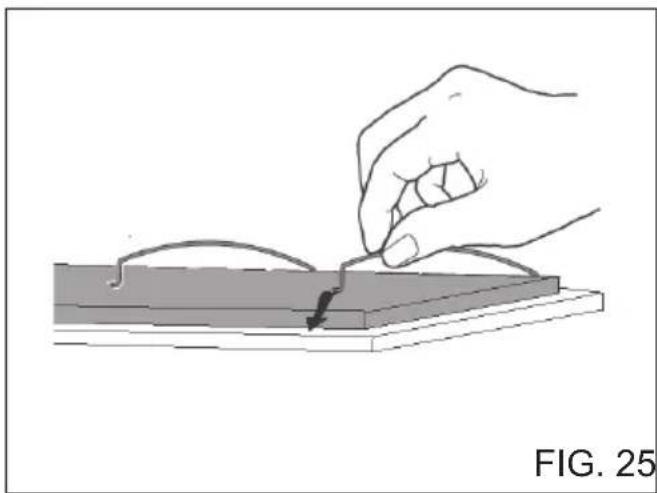

Installation de filtres à recirculation (seulement pour HOTTE en recirculation)

Les filtres à recirculation sont inclus dans le kit ANKCC3463. Achetez des filtres de recirculation (AFCCC3463) séparation.

Placer le filtre de recirculation à l'extérieur du filtre à graisses et le bloquer à l'aide de (4) dispositifs de retenue. Voir fig. 25.

Le kit et le filtre de recirculation sont en option seulement pour le modèle CC34IQ63SB.

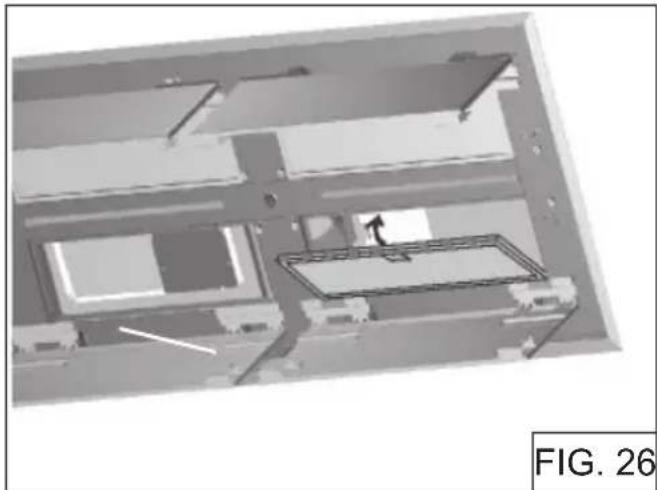

Installation des filtres

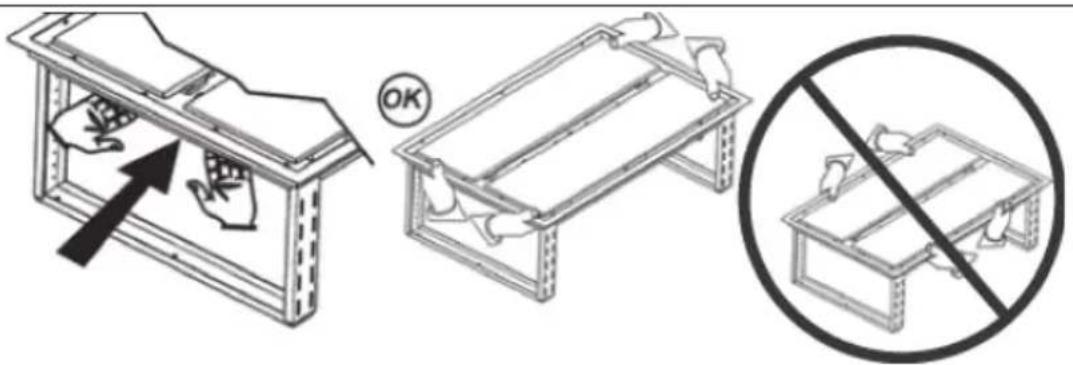

1. Pour installer les filtres à graisses, alignez les languettes arrière des filtres dans les fentes de la hotte. Enforcez la languette métallique, poussez le filtre en place et relachez la languette. Vérifiez si le filtre est bien fixé une fois replaced. Fig. 26.
2. Pour enlever les filtres pour le nettoyage, enlevez la languette métallique afin de dégager les filtres de la hotte. Inclinez le filtre vers le bas et enlevez-le.

NOTE: Retirez le film protecteur des filtres à graisse et de toutes les pièces en acier avant de cuire sous la hotte.

Calibrer le ventilateur IQMC

Une fois la hotte installée et connectée, enclenchez le processus de calibrage (notre Technologie de performance garantie s'assure que le débit d'air optimal sera émis). Avant le calibrage, assurez-vous que les filtres, les ampoules déclairage et les conduits sont installés.

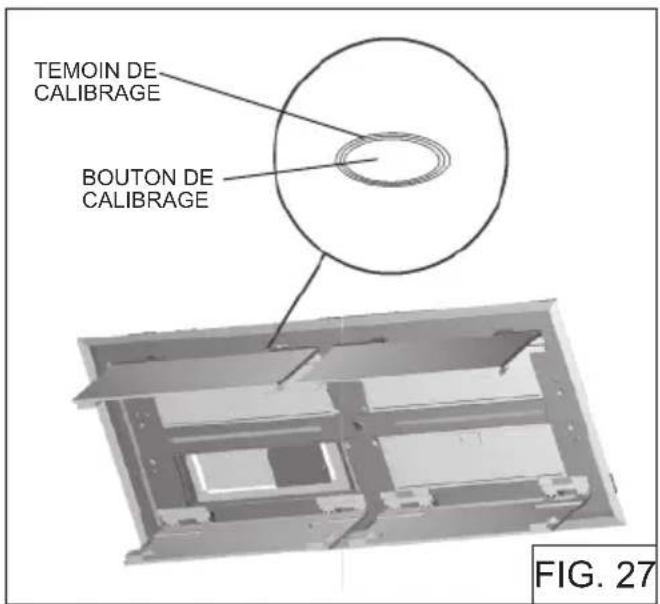

Calibrage fig. 27

Maintenez le bouton de calibrage pendant 3 secondes ; le bouton s'allumera jusqu'à 13 minutes. Le ventilateur se met en marche et le calibrage commence. Une fois le calibrage terminé, il y a deux possibilités :

Le ventilateur s'arrête et la lumière du bouton

de calibrage reste allumée = Calibrage réussi. Appuyez sur le bouton pour éteindre la DEL. Remarque: La DEL s'éteindra aussi si vous sélectionnez n'importe quelle vitesse de ventilateur à l'aide de la commande.

2. Le ventilateur s'arrête et la lumière du bouton de calibrage clignote continuellement = Trop de restriction dans le conduit empêchant le ventilateur IQMC d'atteindre le débit d'air nominal. Le ventilateur se règle automatiquement à l'intensité maximale.

REMARQUE: Les causes les plus courantes de restriction sont : un clapet coincé (clapet antirefoulement, capuchon mural, capuchon de toit), un trop grand nombre de coudes, un conduit dont la dimension est 80% inférieure à la sortie de la hotte, une mauvaise transition, l'utilisation de conduit flexible et/ou un conduit écrasé.

Trois options s'offrent à vous si le débit de votre hotte est soumis à une restriction trop importante :

1. Accepter le débit tel quel.

a. Appuyez sur le bouton de calibrage pour accepter le débit d'air tel quel. Le ventilateur IQ MC est maintenant configuré au meilleur rendement possible. Le témoin de calibrage clignotant s’éteint. Remarque: La DEL s’éteindra aussi si vous sélectionnez n’importe quelle vitesse de ventilateur à l’aide de la commande.

1. Corriger la restriction, effacer les données du calibrage original et recommencer le calibrage.

a. Corrigez la restriction dans le conduit.

b. Effacez les données du calibrage original en maintenant le bouton de calibrage pendant 10 secondes. Le témoin clignotera 3 fois pour confirmer et le ventilateur retournera aux paramètres par défaut.

c. Recommencez le calibrage depuis le début.

1. Effacer les données de calibrage pour rétablir les paramètres par défaut de la hotte et obtenir le rendement standard à haute pression du ventilateur.

a. Effaceaiesdonnéesde calibrage pour rétabirles paramétrespar défaut de la hotte enmaintenantleboutondecalibragependant10secondes. Le témoin clignotera3fois pour confirmer et le ventilateur returneraux paramétrespar défaut.

Garantie limitée

Période de garantie et exclusions : Broan-NuTone LLC (l'entreprise) garantit au consommateur qui achète son produit (vous) que le produit (le produit) restera exempt de défauts importants dans ses composants ou sa fabrication pendant une période de cinq (5) ans à compter de la date de l'achat initial (ou pour une période plus longue si la loi en vigueur l'exige) ou une période de deux (2) ans à compter de la date de la prestation d'un service sur le produit.

La garantie limitée des pièces de rechange fournies par l'entreprise et de tout produit réparé ou remplacé en vertu de cette garantie est valide pour la durée non écoulée de la période de garantie initiale (ou d'une période plus longue si la loi en vigueur l'exige).

LA PRESENTE GARANTIE NE S'APPLIQUE PAS AUX DEMARREURS DE LAMPE FLUORESCENTE, NI AUXTUBES, AMPOULES, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS MURAUX ET AUX AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie exclut: a) l'entretien normal, b) l'usure normale, c) les produits et les pieces ayant fait I'objet d'une utilisation mauvaise, abusive ou anormale, d'une négligence, d'un accident, d'un entretien ou d'un entroposage, d'une réparation ou d'un entretien inadéquats ou insuffisants (sauf s'il s'agit d'une réparation effectuee par I'enterprise), d) les dommages attribuables à une installation incorrecte ou a une installation ou utilise contraires aux recommendations ou aux instructions, e) les dommages attribuables au contact de I'air salin, f) les dommages survenus durant le transport, g) l'usure normale de la finition, h) les produits d'utilisation commerciale ou non résidentielle, i) les dommages causés par le feu, une inondation ou une autre catastrophe naturelle, ou j) les produits dont le numero de série a ete altere ou eff ace. Cette garantie ne s'applique qu'aux produits vendus aux consommateurs en Amérique du Nord.

La présente garantie remplace les garanties précédentes et, sous réserve de la loi applicable, n'est pas transférable par l'acheteur initial.

Aucune autre garantie : La presente garantie limite enonce l'unique obligation de I'entreprise et voe seuil recours pour les produits defectueux. Les garanties qui precedent sont exclusives et l'emportent sur les autres garanties et modalités, expresses ou implicites. DANS TOUTE LA MESURE PERMISE PAR LA LOI EN VIGUEUR, L'ENTREPRISE SE DEGAGE DES AUTRES GARANTIES ET MODALITÉS EXPRESSES ET DES GARANTIES ETMODALITÉS IMPLICITES EN VERTU DE LA LOI, Y COMPRIS, SANS S'Y LIMITER, LES GARANTIES DE QUALITE MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULAR. Dans la mesure ou la loi applicable interdit l'exclusion des garanties ou modalités implicites, la durée d'une garantie ou modalite implicite applicableest restreinte à la période indiquée pour la garantie expresse ci-dessus. Certains territoriores de compétence (ce qui peut inclure la province de Quebec ou certains Etats des États-Unis) interdisent les limites à la durée des garanties implicites; la restriction susmentionnée pourrait donc ne pas s'appliquer a vous. Les descriptions orales ou écrites du produit ont pour seul object d'indiquer les produits et ne sauraient être interprétées dans le sens d'une garantie expresse.

Autant que possible, chaque disposition de cette garantie limitée est interprétée de sorte qu'elle soit valide sous le régime de la loi applicable, mais si l'une de ses dispositions est déclarée interdite ou nulle, cette disposition n'est nulle que dans la mesure de cette interdiction ou nullité, et les autres éléments de cette disposition ainsi que les autres dispositions de la garantie limitée restent valides.

Recours: Durant la période de la garantie limitée applicable, l'entreprise fournira, à son besoin, des pièces de rechange ou des services de réparation ou de remplacement sans frais pour tout produit ou toute pièce de produit, dans la mesure où l'entreprise constate que la présente garantie limitée s'applique à ce produit ou à cette pièce dans le contexte d'une utilisation et d'un entretien normaux. L'entreprise vous expédiera le produit réparé, son remplacement ou les pièces de rechange sans frais. Vous assumez la totalité des coûts de mise hors service, de réinstallation, d'expédition et d'assurance et les autres frais de transport associés à la livraison du produit ou de la pièce à l'entreprise. Si vous nevez envoyer le produit ou la pièce à l'entreprise, conformément à ses instructions, vous nevez emballer ajustement le produit ou la pièce; l'entreprise n'est pas responsable des dommages survenus durant le transport. L'entreprise se réserve le droit d'utiliser des produits ou pièces remis à neuf, réparés ou remanufacturés aux fins de réparation ou de remplacement dans le cadre de la garantie. Ces produits et ces pièces seront comparables quant à la fonction et aux performances avec les produits ou pièces d'origine, et protégés par une garantie pour la durée restante de la période de garantie initiale (ou d'une période plus longue si la loi en vigueur l'exige).

L'entreprise se réserve le droit, à son entière discrétion, de rembourser le montant que vous avez effectivement payé pour le produit. Si le produit ou la pièce n'est plus disponible, elle peut le ou la remplacer par un produit similaire de valeur égale ou supérieure, à son entière discrétion. Ceci constitue votre seul recours advenant un non-respect de la présente garantie limitée.

Exclusion des dommages : L'OBILIGATION DE L'ENTREPRISE DE FOURNIR DES PIECES DE RECHANGE, OU DE RÉPARER OU REMPLACER LE PRODUIT, À SON CHOIX, EST VOTRE SEUL RECOURS EN VERTU DE LA PRESENTE GARANTIE LIMITÉE ET L'UNIQUE OBLIGATION DE L'ENTREPRISE. CETTE DERNière N'EST PAS RESPONSABLE DES DOMMAGES INDIRECTS OU SPECIAUX DÉCOULANT DIRECTEMENT OU INDIRECTEMENT DU PRODUIT, DE SON UTILISATION OU DE SES PERFORMANCES.

Certains territoires de compétence interdisent l'exclusion ou la restriction des dommages indirects ; la restriction qui précède pourrait donc ne pas s'appliquer à vous. Cette garantie vous donne des droits spécifiques, et vous pourriez aussi avoir d'autres droits, qui varient selon le territoire de compétence. Les renonciations, exclusions et restrictions de responsabilité aux termes de cette garantie ne s'appliquent pas dans la mesure où la loi en vigueur interdit une telle application.

La présente garantie ne s'applique qu'au remplacement ou à la réparation de produits ou pièces de produit défectueux effectué au principal lieu d'affaires de l'entreprise, et exclut les frais de déplacement et de subsistance liés aux services fournis sur le terrain.

Tout soutien que l'entreprise vous procure et qui n'est pas visé par les dispositions, limites ou exclusions de la présente garantie ne constitue pas une renonciation à ces dispositions, limites ou exclusions, et la fourniture de ce soutien ne prolonge ni ne rétablit la garantie.

L'entreprise ne vous rembourse pas vos dépenses faites pour la réparation ou le remplacement d'un produit défectueux, sauf celles pour lesquelles vous avez obtenu le consentement écrit de l'entreprise.

Comment obtenir le service de garantie : Pour avoir droit au service de garantie, vous devez : a) aviser l'entreprise à l'adresse ou au numéro de téléphone indiqué ci-dessous dans les sept (7) jours qui suivent la date où vous avez eu connaissance de la défectuosité couverte, b) indiquer le numéro de modèle et les données d'identification de la pièce, et c) décrire la nature de toute défectuosité du produit ou de la pièce. Au moment où vous demandez le service de garantie, vous devez partager une preuve de la date de l'achat initial. Si vous ne pouvez pas produire de copie de l'original de la garantie limitée, alors ce seront les modalités de la dernière version de la garantie limitée de votre produit de l'entreprise qui s'appliqueront.

Specifications du produit

Toutes les illustrations et les spécifications des produits contenues dans ce catalogue sont établies d'après les plus récentes données disponibles en date de la production. Broan-NuTone LLC et BESTMD se réservent le droit de modifier les prix, les couleurs, les composants, les produits, les spécifications et les modèles, de déplacer le lieu de fabrication et de cesser la production d'un modèle ou d'un produit, et ce, en tout temps et sans préavis.

Best
