Caractéristique	Détails
Type de hotte	Hotte murale
Dimensions (L x P x H)	90 x 50 x 70 cm
Débit d'aspiration	600 m³/h
Niveaux de puissance	3 niveaux + mode intensif
Éclairage	LED intégré
Filtre à graisse	Filtre métallique, lavable au lave-vaisselle
Filtre à charbon	Optionnel, non inclus
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique C
Niveau sonore	Max 65 dB
Garantie	2 ans
Accessoires inclus	Kit de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - KG36CONX BERTAZZONI

Comment nettoyer les filtres de la hotte BERTAZZONI KG36CONX ?

Les filtres métalliques peuvent être nettoyés à la main ou au lave-vaisselle. Pour un nettoyage à la main, utilisez de l'eau chaude savonneuse et une éponge non abrasive. Assurez-vous de bien rincer et sécher avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est bien branchée et si le disjoncteur n'a pas sauté. Si tout est en ordre, il peut s'agir d'un problème avec l'interrupteur ou le moteur, auquel cas il est recommandé de contacter un technicien.

Comment régler la puissance d'aspiration de la hotte ?

La hotte BERTAZZONI KG36CONX dispose de plusieurs niveaux de puissance. Utilisez le bouton de commande pour sélectionner la puissance d'aspiration souhaitée en fonction de vos besoins de cuisson.

Quelle est la taille recommandée pour le conduit d'évacuation ?

Il est recommandé d'utiliser un conduit d'évacuation d'un diamètre de 150 mm pour une efficacité optimale. Assurez-vous que le conduit est bien installé et sans obstruction.

Comment remplacer l'ampoule de la hotte ?

Pour remplacer l'ampoule, débranchez la hotte et retirez le couvercle de l'ampoule. Remplacez l'ampoule par une nouvelle ampoule de la même puissance et type, puis remettez le couvercle en place.

Pourquoi la hotte fait-elle du bruit ?

Un certain niveau de bruit est normal lors de l'utilisation de la hotte. Cependant, si le bruit est excessif, cela peut indiquer un filtre encrassé ou un problème avec le moteur. Vérifiez les filtres et, si nécessaire, contactez un professionnel.

La hotte BERTAZZONI KG36CONX peut-elle fonctionner en mode recyclage ?

Oui, la hotte peut fonctionner en mode recyclage en installant des filtres à charbon. Assurez-vous d'acheter des filtres compatibles et de les remplacer régulièrement pour un fonctionnement optimal.

Comment installer la hotte BERTAZZONI KG36CONX ?

Pour une installation correcte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de fixer la hotte à une hauteur appropriée au-dessus de la cuisinière et de respecter les normes électriques.

Quelle est la puissance d'aspiration de la hotte ?

La hotte BERTAZZONI KG36CONX offre une puissance d'aspiration maximale de 700 m³/h, ce qui la rend efficace pour une utilisation dans des cuisines de taille moyenne à grande.

MODE D'EMPLOI KG36CONX BERTAZZONI

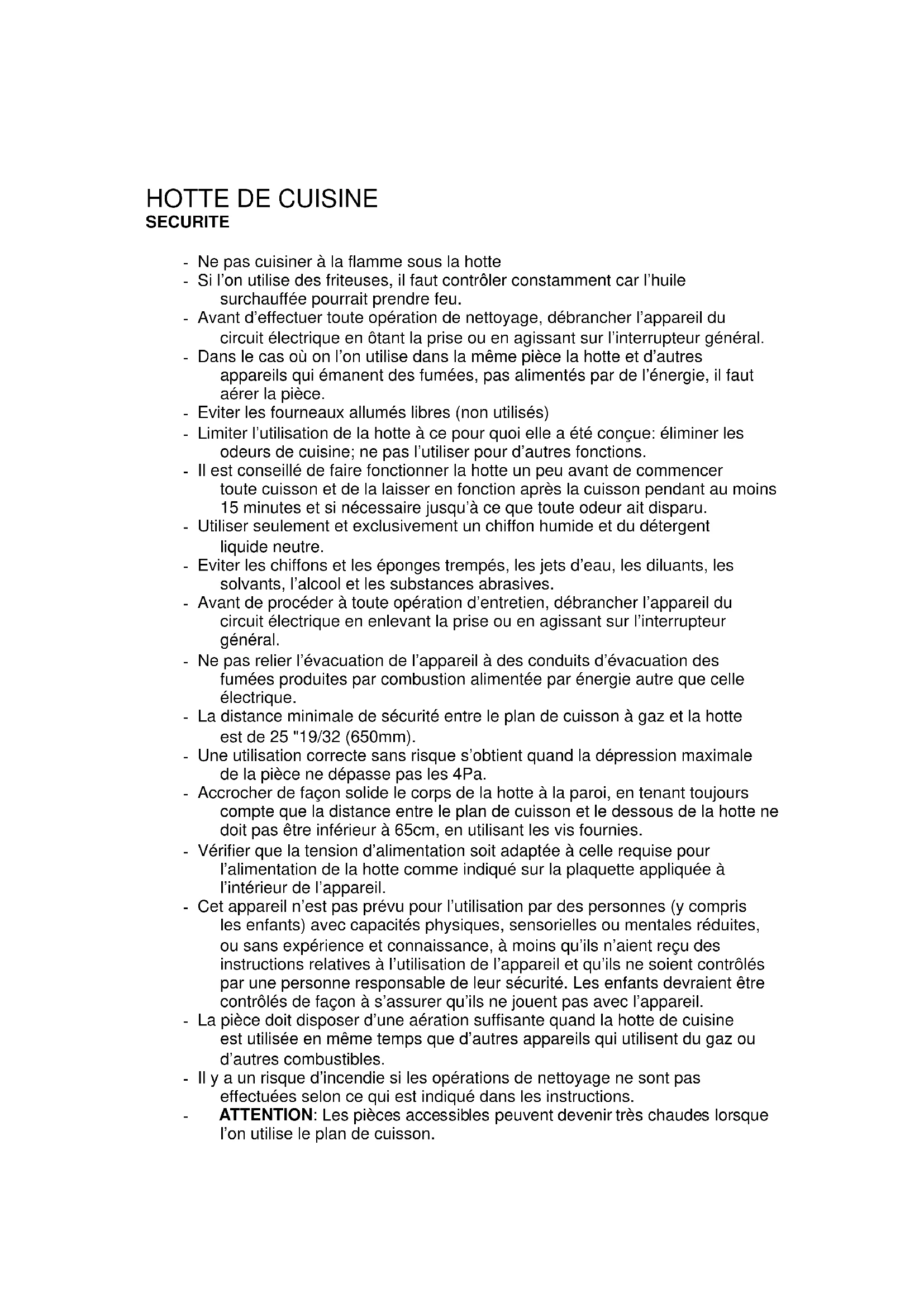

SECURITE - Ne pas cuisiner à la flamme sous la hotte - Si l’on utilise des friteuses, il faut contrôler constamment car l’huile surchauffée pourrait prendre feu. - Avant d’effectuer toute opération de nettoyage, débrancher l’appareil du circuit électrique en ôtant la prise ou en agissant sur l’interrupteur général. - Dans le cas où on l’on utilise dans la même pièce la hotte et d’autres appareils qui émanent des fumées, pas alimentés par de l’énergie, il faut aérer la pièce. - Eviter les fourneaux allumés libres (non utilisés) - Limiter l’utilisation de la hotte à ce pour quoi elle a été conçue: éliminer les odeurs de cuisine; ne pas l’utiliser pour d’autres fonctions. - Il est conseillé de faire fonctionner la hotte un peu avant de commencer toute cuisson et de la laisser en fonction après la cuisson pendant au moins 15 minutes et si nécessaire jusqu’à ce que toute odeur ait disparu. - Utiliser seulement et exclusivement un chiffon humide et du détergent liquide neutre. - Eviter les chiffons et les éponges trempés, les jets d’eau, les diluants, les solvants, l’alcool et les substances abrasives. - Avant de procéder à toute opération d’entretien, débrancher l’appareil du circuit électrique en enlevant la prise ou en agissant sur l’interrupteur général. - Ne pas relier l’évacuation de l’appareil à des conduits d’évacuation des fumées produites par combustion alimentée par énergie autre que celle électrique. - La distance minimale de sécurité entre le plan de cuisson à gaz et la hotte est de 25 "19/32 (650mm). - Une utilisation correcte sans risque s’obtient quand la dépression maximale de la pièce ne dépasse pas les 4Pa. - Accrocher de façon solide le corps de la hotte à la paroi, en tenant toujours compte que la distance entre le plan de cuisson et le dessous de la hotte ne doit pas être inférieur à 65cm, en utilisant les vis fournies. - Vérifier que la tension d’alimentation soit adaptée à celle requise pour l’alimentation de la hotte comme indiqué sur la plaquette appliquée à l’intérieur de l’appareil. - Cet appareil n’est pas prévu pour l’utilisation par des personnes (y compris les enfants) avec capacités physiques, sensorielles ou mentales réduites, ou sans expérience et connaissance, à moins qu’ils n’aient reçu des instructions relatives à l’utilisation de l’appareil et qu’ils ne soient contrôlés par une personne responsable de leur sécurité. Les enfants devraient être contrôlés de façon à s’assurer qu’ils ne jouent pas avec l’appareil. - La pièce doit disposer d’une aération suffisante quand la hotte de cuisine est utilisée en même temps que d’autres appareils qui utilisent du gaz ou d’autres combustibles. - Il y a un risque d’incendie si les opérations de nettoyage ne sont pas effectuées selon ce qui est indiqué dans les instructions. - ATTENTION: Les pièces accessibles peuvent devenir très chaudes lorsque l’on utilise le plan de cuisson.Nettoyage - Utiliser seulement et exclusivement un chiffon humide et du détergent liquide neutre. - Eviter les chiffons et les éponges trempés, les jets d’eau, les diluants, les solvants, l’alcool et les substances abrasives. - Il faut nettoyer la hotte au moins une fois par mois. AVERTISSEMENT Avant d’effectuer toute opération de nettoyage, débrancher l’appareil du circuit électrique en ôtant la prise ou en agissant sur l’interrupteur général. Introduction Ces instructions ont été conçues pour illustrer les détails techniques de votre hotte et pour vous faire connaître son utilisation. Vu que ces informations concernent plusieurs modèles de hotte, il se peut que l’on fasse référence à des composants qui ne font pas partie de la hotte que l’on est en train d’installer. La hotte doit être utilisée pour évacuer les vapeurs et les odeurs de la cuisine hors de l’habitation. Les raccords qui envoient l’air peuvent varier de pays à pays. Nous nous réservons le droit de modifier le produit sans aucun préavis, toujours dans l’objectif de l’améliorer.

INSTRUCTIONS POUR L’INSTALLATION

GENERALITES Cette hotte est prédisposée pour être installée au-dessus d’un plan de cuisson. Elle peut être utilisée en version Aspirante et Filtrante.

Installation La hotte doit être montée centrée par rapport au plan de cuisson. La distance minimale entre la zone de cuisson et la partie inférieure de la hotte est de 25 "19/32 (650mm). Attention: La pièce doit avoir une aération suffisante quand la hotte de cuisine est utilisée en même temps que d’autres appareils qui utilisent du gaz ou d’autres combustibles.

Fixation de la hotte au mur

1) Déterminer la distance entre le plan de cuisson et la hotte (Fig. 1).

2) Fixer la hotte au mur (Fig. 5/L) en utilisant les deux vis et les deux chevilles fournies

d’évacuation était de 5’’ 59/64 (Ø125mm)

4) Fixer avec deux vis et deux chevilles (Fig.5/N) le corps de la hotte dans la partie

inférieure de cette dernière (Fig.5/M).Version aspirante Utiliser de préférence un tube 5’’29/32 (Ø150mm) ou bien 5’’ 59/64 (Ø125mm) possiblement flexible (Fig.5/H) et le bloquer avec une bride serre-tube. Relier le tube d’évacuation à la conduite externe et le fixer avec une bride serre-tube. Ne pas placer de filtres au charbon actif. Installation des tubes (seulement pour version aspirante) Fixer l’étrier d’ancrage à la paroi (Fig.5/B) à la hauteur souhaitée en utilisant les chevilles et les vis fournies (Fig. 5/A). Enfiler le tube télescopique supérieur (Fig.5/P) à l’intérieur du tube télescopique inférieur (Fig.5/F). Placer le tube télescopique inférieur sur le corps de la hotte. Soulever vers le haut le tube télescopique supérieur et le fixer à l’étrier en utilisant les vis fournies (Fig.5C). Fixer le tube télescopique inférieur au corps de la hotte (Fig.5/G). Version filtrante (vendue séparément) Le filtre au charbon actif ne peut pas se régénérer et doit donc être remplacé au moins tous les deux mois. Enfiler l’étrier de support filtre dans son emplacement (Fig.4/A-B), le fixer avec les vis fournies (Fig.4/C). Installation des tubes (seulement pour version filtrante) Monter le raccord T (Fig.5/E) dans le tube télescopique inférieur avec les vis fournies (Fig.5/D) Fixer l’étrier d’ancrage à la paroi (Fig.5/B) à la hauteur souhaitée en utilisant les chevilles et vis fournies (Fig. 5/A). Enfiler le tube télescopique supérieur (Fig.5/P) à l’intérieur du tube télescopique inférieur (Fig.5/F). Placer le tube télescopique inférieur sur le corps de la hotte. Soulever vers le haut le tube télescopique supérieur et le fixer à l’étrier en utilisant les vis fournies (Fig.5C). Fixer le tube télescopique inférieur au corps de la hotte (Fig.5/G). Raccordement électrique à l’alimentation Vérifier que la tension soit adaptée à celle requise pour l’alimentation de la hotte comme indiqué sur la plaquette à l’intérieur de l’appareil. Placer une prise à norme sur le câble adaptée à la charge à supporter ou bien, en cas de raccordement direct au circuit, placer entre le circuit et l’appareil un interrupteur bipolaire à norme et de puissance adaptée. Contrôle fonctionnel: vérifier l’allumage du moteur aux différentes vitesses et l’éclairage.Utilisation de la hotte Il est conseillé de faire fonctionner la hotte un peu avant de commencer toute cuisson et de la laisser en fonction après la cuisson pendant au moins 15 minutes et si nécessaire jusqu’à ce que toute odeur ait disparu. Instructions pour les utilisateurs: La hotte est équipée des fonctions suivantes (Fig.3): A- Appuyer sur cette touche pour allumer l’éclairage. Appuyer à nouveau pour l’éteindre. B- Touche première vitesse d’aspiration –ON/OFF C- Touche deuxième vitesse d’aspiration D- Touche troisième vitesse d’aspiration E- Timer. En appuyant sur cette touche, le moteur reste à la vitesse de marche actuellement utilisée pendant 15 minutes, après quoi la hotte s’éteint. F- Alarme filtres en aluminium et filtres au charbon: Après 40 heures d’utilisation, la hotte à moteur éteint se met en alarme et le led B de la première vitesse clignote, ce qui indique que les filtres en aluminium doivent être nettoyés. Pour faire le RESET de l’alarme, il faut appuyer en même temps sur les touches B et C à moteur éteint. Après 120 heures d’utilisation, la hotte à moteur éteint se met en alarme et le led C de la deuxième vitesse clignote, ce qui indique que les filtres au charbon doivent être remplacés (si la hotte est en version filtrante). Pour faire le RESET de l’alarme, il faut appuyer en même temps sur les touches B et C à moteur éteint. Ampoule de rechange La hotte est équipée d’ampoules halogènes, faire attention à ne pas les toucher avec la main lors de leur remplacement. Utiliser un chiffon de protection pour éviter le contact direct avec la peau qui pourrait rendre la lampe inutilisable. Enlever la vitre en faisant levier avec un tournevis, remettre une ampoule aux mêmes caractéristiques car une puissance supérieure peut endommager gravement l’installation électrique. Filtre anti-graisses métalliques Il faut laver les filtres au moins une fois par mois à l’eau chaude et détergent domestique. Ils peuvent également être lavés au lave-vaisselle. pour le démontage il suffit d’appuyer sur la poignée vers l’arrière, nettoyer et répéter l’opération dans l’autre sens (Fig.2/A). Pour enlever le filtre aluminium (Fig.2/B), attraper la languette d’ouverture, la tirer dans votre direction et la décrocher. Pour réinstaller, effectuer l’opération inverse. Schéma électrique
