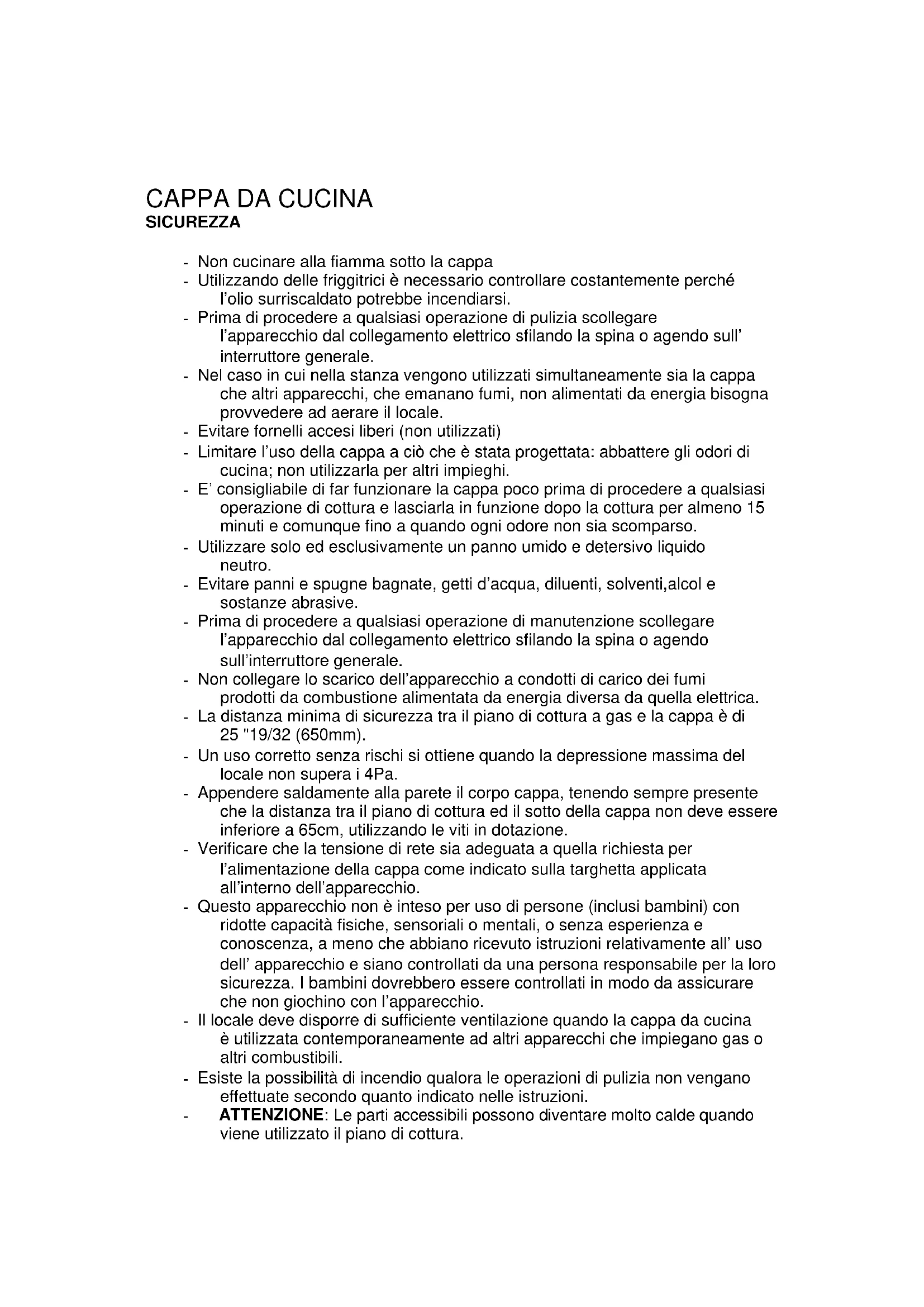

Fig.5CAPPA DA CUCINA SICUREZZA - Non cucinare alla fiamma sotto la cappa - Utilizzando delle friggitrici è necessario controllare costantemente perché l’olio surriscaldato potrebbe incendiarsi. - Prima di procedere a qualsiasi operazione di pulizia scollegare l’apparecchio dal collegamento elettrico sfilando la spina o agendo sull’ interruttore generale. - Nel caso in cui nella stanza vengono utilizzati simultaneamente sia la cappa che altri apparecchi, che emanano fumi, non alimentati da energia bisogna provvedere ad aerare il locale. - Evitare fornelli accesi liberi (non utilizzati) - Limitare l’uso della cappa a ciò che è stata progettata: abbattere gli odori di cucina; non utilizzarla per altri impieghi. - E’ consigliabile di far funzionare la cappa poco prima di procedere a qualsiasi operazione di cottura e lasciarla in funzione dopo la cottura per almeno 15 minuti e comunque fino a quando ogni odore non sia scomparso. - Utilizzare solo ed esclusivamente un panno umido e detersivo liquido neutro. - Evitare panni e spugne bagnate, getti d’acqua, diluenti, solventi,alcol e sostanze abrasive. - Prima di procedere a qualsiasi operazione di manutenzione scollegare l’apparecchio dal collegamento elettrico sfilando la spina o agendo sull’interruttore generale. - Non collegare lo scarico dell’apparecchio a condotti di carico dei fumi prodotti da combustione alimentata da energia diversa da quella elettrica. - La distanza minima di sicurezza tra il piano di cottura a gas e la cappa è di 25 "19/32 (650mm). - Un uso corretto senza rischi si ottiene quando la depressione massima del locale non supera i 4Pa. - Appendere saldamente alla parete il corpo cappa, tenendo sempre presente che la distanza tra il piano di cottura ed il sotto della cappa non deve essere inferiore a 65cm, utilizzando le viti in dotazione. - Verificare che la tensione di rete sia adeguata a quella richiesta per l’alimentazione della cappa come indicato sulla targhetta applicata all’interno dell’apparecchio. - Questo apparecchio non è inteso per uso di persone (inclusi bambini) con ridotte capacità fisiche, sensoriali o mentali, o senza esperienza e conoscenza, a meno che abbiano ricevuto istruzioni relativamente all’ uso dell’ apparecchio e siano controllati da una persona responsabile per la loro sicurezza. I bambini dovrebbero essere controllati in modo da assicurare che non giochino con l’apparecchio. - Il locale deve disporre di sufficiente ventilazione quando la cappa da cucina è utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili. - Esiste la possibilità di incendio qualora le operazioni di pulizia non vengano effettuate secondo quanto indicato nelle istruzioni. - ATTENZIONE: Le parti accessibili possono diventare molto calde quando viene utilizzato il piano di cottura.Pulizia - Utilizzare solo ed esclusivamente un panno umido e detersivo liquido neutro. - Evitare panni e spugne bagnate, getti d’acqua,diluenti,solventi, alcol e sostanze abrasive. - E’ necessario pulire la cappa almeno una volta al mese. AVVERTENZA Prima di procedere a qualsiasi operazione di manutenzione scollegare l’apparecchio dal collegamento elettrico filando la spina o agendo sull’ interruttore generale. Introduzione Queste istruzioni sono state progettate per illustrare i particolari tecnici della vostra cappa e per farvi conoscere il suo uso. Poiché queste istruzioni riguardano più di un modello di cappa, può essere fatto riferimento a componenti che non fanno parte della cappa che si sta installando. La cappa deve essere usata per scaricare i vapori e gli odori della cucina fuori dall’abitazione. I raccordi che convogliano l’aria possono variare da paese a paese. Ci riserviamo il diritto di modificare il prodotto senza alcun preavviso sempre con l'obiettivo di miglioramenti.

ISTRUZIONI PER L’ INSTALLAZIONE

GENERALITA’ Questa cappa è predisposta per essere installata a parete sopra un piano di cottura. Può essere utilizzata in versione Aspirante e Filtrante.

Installazione La cappa deve essere montata al centro rispetto il piano di cottura. La distanza minima tra la zona cottura e la parte inferiore della cappa è di 25 "19/32 (650mm). Attenzione: Il locale deve disporre di sufficiente ventilazione quando la cappa da cucina è utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili.

Fissaggio a muro della cappa

1) Impostare la distanza tra il piano di cottura e la cappa (Fig. 1).

2) Fissare la cappa al muro (Fig. 5/L) utilizzando le due viti e i due tasselli in dotazione

3) Montare il raccordo di riduzione 4’’47/64 – 5’’29/32 (120/150mm) (Fig.5 O)

qualora il tubo di scarico fosse 5’’ 59/64 (Ø125mm) 4)Fissare con due viti e due tasselli (Fig.5/N)il corpo della cappa nella parte inferiore della stessa(Fig.5/M).Versione aspirante Utilizzare preferibilmente un tubo 5’’29/32 (Ø150mm) oppure 5’’ 59/64 (Ø125mm) possibilmente flessibile (Fig.5/H) e fermarlo con una fascetta stringi tubo. Collegare il tubo di evacuazione alla condotta esterna e fissarlo con una fascetta stringi tubo. Non montare i filtri a carbone attivo. Installazione dei tubi (solo per versione aspirante) Fissare la staffa ancoraggio a parete(Fig.5/B) all’altezza desiderata utilizzando tasselli e viti in dotazione(Fig. 5/A). Infilare il tubo telescopico superiore(Fig.5/P) all’interno del tubo telescopico inferiore(Fig.5/F). Posizionare il tubo telescopico inferiore sul corpo cappa. Sollevare verso l’alto il tubo telescopico superiore e fissarlo alla staffa utilizzando le viti in dotazione (Fig.5C). Fissare il tubo telescopico inferiore al corpo della cappa (Fig.5/G). Versione filtrante (venduta separatamente) Il filtro carbone attivo non è rigenerabile quindi deve essere sostituito almeno una volta ogni due mesi. Infilare la staffa di supporto filtro nella sede dello stesso (Fig.4/A-B), fissarlo con le viti in dotazione(Fig.4/C). Installazione dei tubi (solo per versione filtrante) Montare il raccordo T(Fig.5/E) nel tubo telescopico inferiore con le viti in dotazione(Fig.5/D) Fissare la staffa ancoraggio a parete(Fig.5/B) all’altezza desiderata utilizzando tasselli e viti in dotazione(Fig. 5/A). Infilare il tubo telescopico superiore(Fig.5/P) all’interno del tubo telescopico inferiore(Fig.5/F). Posizionare il tubo telescopico inferiore sul corpo cappa. Sollevare verso l’alto il tubo telescopico superiore e fissarlo alla staffa utilizzando le viti in dotazione (Fig.5C). Fissare il tubo telescopico inferiore al corpo della cappa (Fig.5/G). Connessione elettrica alla rete Verificare che la tensione di rete sia adeguata a quella richiesta per l’alimentazione della cappa come indicato sulla targhetta all’interno dell’apparecchio. Montare sul cavo una spina a norma adeguata al carico da sopportare oppure, nel caso di collegamento diretto alla rete, interporre tra la rete e l’apparecchio un interruttore bipolare a norma e di potenza adeguata. Controllo funzionale: verificare l’accensione del motore nelle varie velocità e l’illuminazione.Uso della cappa E’ consigliabile di far funzionare la cappa poco prima di procedere a qualsiasi operazione di cottura e lasciarla in funzione dopo la cottura per almeno 15 minuti e comunque fino a quando ogni odore non sia scomparso. Istruzioni per gli utenti: La cappa è dotato delle seguenti funzioni (Fig.3): A- Premere il tasto per accendere la luce. Premerlo nuovamente per spegnerla. B-Pulsante prima velocità di aspirazione –ON/OFF C-Pulsante seconda velocità di aspirazione D-Pulsante terza velocità di aspirazione E-Timer. Premendo questo pulsante il motore rimane alla velocità di marcia attualmente in uso per 15 minuti, dopo di ché la cappa si spegne. F-Allarme filtri alluminio e filtri carbone: Dopo 40 ore di utilizzo la cappa a motore spento va in allarme e lampeggia il led B della prima velocità, questo indica che i filtri alluminio devono essere puliti. Per RESETTARE l' allarme bisogna premere contemporaneamente il tasto B e C a motore spento. Dopo 120 ore di utilizzo la cappa a motore spento va in allarme e lampeggia il led C della seconda velocità, questo indica che i filtri carbone devono essere sostituiti (se la cappa è in versione filtrante). Per RESETTARE l' allarme bisogna premere contemporaneamente il tasto B e D a motore spento. Lampada di ricambio La cappa monta lampade alogene, fare attenzione a non toccarle con mano quando si sostituiscono. Utilizzare un panno di protezione per evitare un contatto diretto con la pelle che potrebbe rendere la lampada inutilizzabile. Rimuovere il vetro facendo leva con un giravite, Rimontare una lampada di uguali caratteristiche poiché una di maggiore potenza può danneggiare seriamente l’impianto elettrico. Filtro antigrasso metallici E’ necessario lavare i filtri almeno una volta al mese in acqua calda e detersivo domestico. Possono essere lavati anche in lavastoviglie, per lo smontaggio basta spingere la maniglia verso il retro, procedere con la pulizia e ripetere l'operazione in senso antiorario (Fig.2/A). Per rimuovere il filtro alluminio (Fig.2/B), afferrare la linguetta di apertura, tirarla nella tua direzione e sganciare. Per reinstallare effettuare l’operazione inversa. Schema elettrico
