KG36X - Cappa da cucina BERTAZZONI - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo KG36X BERTAZZONI in formato PDF.
| Tipo di prodotto | Cappa decorativa murale |
| Marca | Bertazzoni |
| Modello | KG36X |
| Larghezza | 90 cm (36 pollici) |
| Altezza di montaggio minima | 66 cm (26 pollici) per piano elettrico, 76 cm (30 pollici) per piano a gas o misto |
| Alimentazione elettrica | 220-240 V ~ 50/60 Hz |
| Collegamento elettrico | Collegamento bipolare con terra (L = nero, N = bianco, G = verde/giallo) |
| Tipo di evacuazione | Verso l'esterno (condotto metallico obbligatorio) |
| Numero di velocità | 3 velocità + funzione intensiva (10 minuti) |
| Funzioni speciali | Timer (15 min), Clean Air (avvio automatico 10 min/h), indicatore saturazione filtri |
| Illuminazione | LED 1,1 W (sostituibile con lampadina identica) |
| Filtri antigrasso | Metallici lavabili (ogni 2 mesi) in lavastoviglie |
| Filtri a carboni attivi | Non lavabili, da sostituire ogni 4 mesi |
| Comandi | Touch elettronici con display digitale |
| Livello sonoro | Non specificato nel manuale |
| Peso | Non specificato nel manuale |
| Condotto decorativo | Telescopico, altezza regolabile |
| Manutenzione | Pulizia esterna con alcool denaturato o detergente neutro non abrasivo |
| Sicurezza | Rispetto delle distanze di sicurezza, scollegare prima della manutenzione, non utilizzare con variatore di velocità |
| Ricambi | Filtri, lampadine LED, condotti |
Domande frequenti - KG36X BERTAZZONI
Domande degli utenti su KG36X BERTAZZONI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale KG36X - BERTAZZONI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KG36X del marchio BERTAZZONI.
MANUALE UTENTE KG36X BERTAZZONI
Cappa Manuale d'utilizzo
EN
F
E
IT
Fig.1


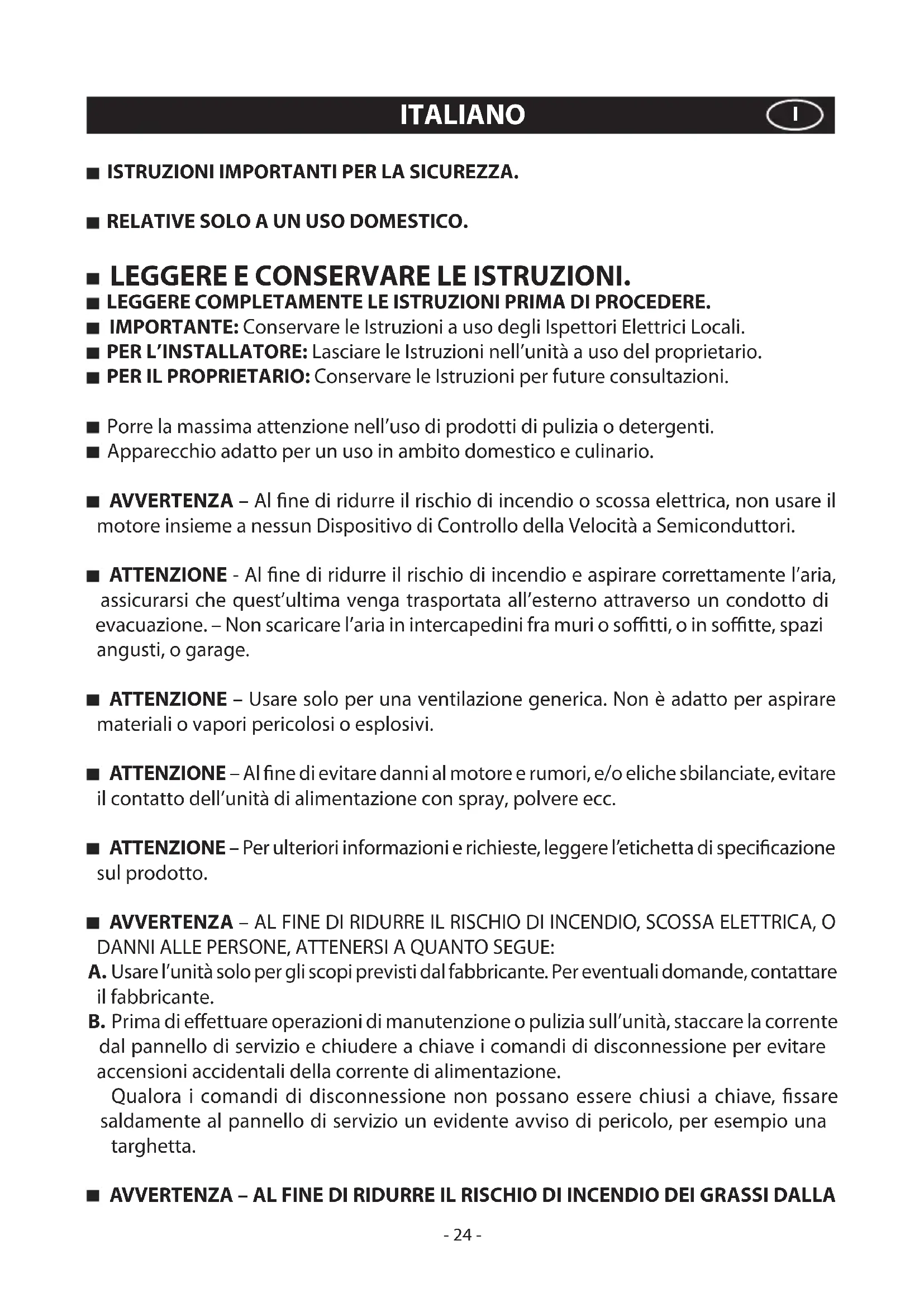

■ IMPORTANTE: Conservare le Istruzioni a uso degli Ispettori Elettrici Locali.
■ PER L'INSTALLATORE: Lasciare le Istruzioni nell'unità a uso del proprietario.
■ PER IL PROPRIETARIO: Conservare le Istruzioni per future consultazioni.
■ Porre la massima attenzione nell'uso di prodotti di pulizia o detergenti.
■ Apparecchio adatto per un uso in ambito domestico e culinario.
■ AVVERTENZA – Al fine di ridurre il rischio di incendio o scossa elettrica, non usare il motore insieme a nessun Dispositivo di Controllo della Velocità a Semiconduttori.
■ ATTENZIONE - Al fine di ridurre il rischio di incendio e aspirare correttamente l'aria, assicurarsi che quest'ultima venga trasportata all'esterno attraverso un condotto di evacuazione. – Non scaricare l'aria in intercapedini fra muri o soffitti, o in soffitte, spazi angusti, o garage.
■ ATTENZIONE – Usare solo per una ventilazione generica. Non è adatto per aspirare materiali o vapori pericolosi o esplosivi.
■ ATTENZIONE – Al fine di evitare danni al motore e rumori, e/o eliche sbilanciate, evitare il contatto dell'unità di alimentazione con spray, polvere ecc.
■ ATTENZIONE – Per ulteriori informazioni e richieste, leggere l'etichetta di specificazione sul prodotto.
■ AVVERTENZA – AL FINE DI RIDURRE IL RISCHIO DI INCENDIO, SCOSSA ELETTRICA, O DANNI ALLE PERSONE, ATTENERSI A QUANTO SEGUE:
A. Usare l'unità solo per gli scopi previsti dal fabbricante. Per eventuali domande, contattare il fabbricante. B. Prima di effettuare operazioni di manutenzione o pulizia sull'unità, staccare la corrente dal pannello di servizio e chiudere a chiave i comandi di disconnessione per evitare accensioni accidentali della corrente di alimentazione.
Qualora i comandi di disconnessione non possano essere chiusi a chiave, fissare saldamente al pannello di servizio un evidente avviso di pericolo, per esempio una targhetta.
■ AVVERTENZA – AL FINE DI RIDURRE IL RISCHIO DI INCENDIO DEI GRASSI DALLA
SUPERFICIE DEL FORNELLO:
A. Non lasciare mai incustodite le pentole sulla superficie del fornello in posizione alta. Eventuali trabocchi per il bollore possono causare fumo e fuoriuscite di grasso che possono prendere fuoco. Riscaldare l'olio lentamente in posizione bassa o media.
B. ACCENDERE sempre la cappa quando si cucina a elevate temperature o quando si flambano i cibi (es. Crêpes Suzette, Cherries Jubilee – ciliegie flambé al brandy e gelato, Manzo flambé al pepe).
C. Pulire frequentemente il motore. Evitare che il grasso si accumuli sul motore o sul filtro.
D. Usare teglie di dimensioni adatte. Utilizzare sempre utensili da cucina idonei alla dimensione della pentola che si trova sulla superficie del fornello.
E. Tenere pulito il motore, i filtri e la superficie dove si accumula il grasso.
F. Usare il fornello in posizione alta solo quando necessario. Riscaldare l'olio lentamente nella posizione bassa e media.
G. Non lasciare mai il fornello incustodito durante la cottura.
H. Usare sempre utensili e attrezzi da cucina adatti al tipo e alla quantità di cibo che si sta preparando.
■ AVVERTENZA – AL FINE DI RIDURRE IL RISCHIO DI DANNI A PERSONE IN CASO DI INCENDIO DEL GRASSO DALLA SUPERFICIE DEL FORNELLO, ATTENERSI A QUANTO SEGUE:
A. SOFFOCARE LE FIAMME con un coperchio ermetico, una lastra da forno o un vassoio metallico, quindi spegnere il bruciatore. FARE MOLTA ATTENZIONE DURANTE QUESTA OPERAZIONE PER EVITARE SCOTTATURE. Se le fiamme non si estinguono subito, EVACUARE L'AMBIENTE E CHIAMARE I VIGILI DEL FUOCO.
B. NON TOCCARE MAI UNA TEGLIA INFUOCATA – ci si può ustionare.
C. NON USARE ACQUA, inclusi stracci o asciugamani umidi – ne deriverebbe una violenta esplosione di vapore.
D. Usare un estintore SOLO nel caso in cui:
- Si abbia un estintore di Classe ABC, e si sappia come farlo funzionare.
- L'incendio sia di piccole dimensioni e contenuto nell'area in cui è scoppiato.
- Siano già stati chiamati i vigili del fuoco.
- Si possano affrontare le fiamme con la schiena rivolta verso una via d'uscita.
Una corretta manutenzione della cappa garantisce un perfetto funzionamento dell'unità.
■ ISTRUZIONI PER L'INSTALLAZIONE
AVVERTENZA – AL FINE DI RIDURRE IL RISCHIO DI INCENDIO, SCOSSA ELETTRICA, O DANNI A PERSONE, ATTENERSI A QUANTO SEGUE:
A. Le operazioni di installazione e collegamento elettrico devono essere effettuate da personale qualificato, conformemente alle leggi e alle norme in vigore, incluse quelle per apparecchi da fuoco.
B. E' necessario avere una quantità d'aria sufficiente per una corretta combustione e aspirazione dei gas attraverso la canna fumaria dell'impianto di combustione del carburante, al fine di evitare un tiraggio dell'aria dal retro. Seguire le indicazioni del
fabbricante dell'impianto di riscaldamento e le relative norme di sicurezza, come quelle emesse dall'Associazione Nazionale di Protezione contro gli Incendi (National Fire Protection Association - NFPA), dalla Società Americana dei Tecnici di Riscaldamento, Refrigerazione e Condizionamento dell'Aria (American Society for Heating, Refrigeration and Air Conditioning Engineers - ASHRAE), e dalle autorità locali preposte.
C. Durante le operazioni di taglio o perforazione del muro o del soffitto, fare attenzione a non danneggiare i cavi elettrici o altre utenze nascoste.
D. L'apparecchio deve essere sempre collegato a un foro di evacuazione verso l'esterno.
E. L'unità deve essere collegata a terra.
■ AVVERTENZA – AL FINE DI RIDURRE IL RISCHIO DI INCENDIO, USARE SOLO CONDOTTI METALLICI.
■ AVVERTENZA – IN ALCUNI CASI GLI ELETTRODOMESTICI POSSONO RIVELARSI PERICOLOSI.
A. Non controllare i filtri quando la cappa è in funzione.
B. Non toccare le luci dopo un uso prolungato dell'apparecchio.
C. Non flambare mai un cibo sotto la cappa.
D. L'uso di fiamme libere è pericoloso per i filtri e può generare incendi.
E. Controllare costantemente il cibo fritto per evitare che gli schizzi dell'olio della frittura possano prendere fuoco.
F. Prima di effettuare qualsiasi operazione di manutenzione, scollegare la cappa dalla rete elettrica.
Il fabbricante non si riterrà responsabile per eventuali danni causati dalla mancata osservazione delle istruzioni sopra riportate.
■ ISTRUZIONI PER L'INSTALLAZIONE.
■ ISTRUZIONI PER IL FUNZIONAMENTO.
■ LEGGERE E CONSERVARE LE ISTRUZIONI.
GENERALITÀ
Leggere attentamente le seguenti informazioni, relative alla sicurezza nelle operazioni di installazione e manutenzione. Conservare questo opuscolo informativo per ulteriori future consultazioni. L'elettrodomestico è stato progettato per essere utilizzato nella versione aspirante (evacuazione dell'aria verso l'esterno - Fig.1).
■ ISTRUZIONI PER L'INSTALLAZIONE
- Collegamento all'alimentazione elettrica:
Per collegare l'elettrodomestico all'alimentazione elettrica, fare riferimento a quanto segue, Fig.8:
$$ \mathbf {N E R O} = \mathbf {L} \text { linea } $$
$$ \mathbf {B I A N C O} = \mathbf {N} \text { neutro } $$
$$ \text { VERDE / GIALLO } = \text { G terra } $$
Deve essere installato un interruttore bipolare appropriatamente commisurato che permetta alla cappa di scollegarsi dall'alimentazione elettrica. L'elettrodomestico deve essere installato a un'altezza minima di 26 pollici (66 cm) dai fornelli elettrici, e di 30 pollici (76 cm) nel caso si usino fornelli a gas o combinati. Se viene utilizzato un condotto che si compone di due parti, quella superiore deve essere collocata all'esterno di quella inferiore. Non collegare il condotto di aspirazione dell'aria della cappa a quello usato per aspirare l'aria calda o i fumi di altri elettrodomestici che non siano elettrici. Prima di procedere con le operazioni di assemblaggio, togliere il/i filtro/i antigrasso (Fig.7). In questo modo sarà più facile manovrare l'unità.
■ ATTENZIONE: QUESTA OPERAZIONE DEVE ESSERE ESEGUITA CON L'APPARECCHIO NON COLLEGATO ALLA RETE DI ALIMENTAZIONE. Prima di collegare l'apparecchio alla rete di alimentazione la scatola impianto elettrico deve essere posizionata nella sede come indicato in Fig.1.
- Prima di procedere all'installazione dell'apparecchio effettuare il fissaggio della scatola impianto elettrico come indicato in Fig.1:
- Togliere la vite centrale Fig.1A.
- Sollevare la scatola impianto elettrico Fig.1B.
- Togliere le 3 viti già fissate Fig.1C.
- Posizionare la scatola impianto elettrico in modo che sia in asse con i fori delle viti precedentemente tolte Fig.1D e riavvitare.
- Fare attenzione che la linguetta della scatola impianto elettrico sia all'interno dell'asola e riavvitare la vite Fig.1E.
• Fissaggio al muro:

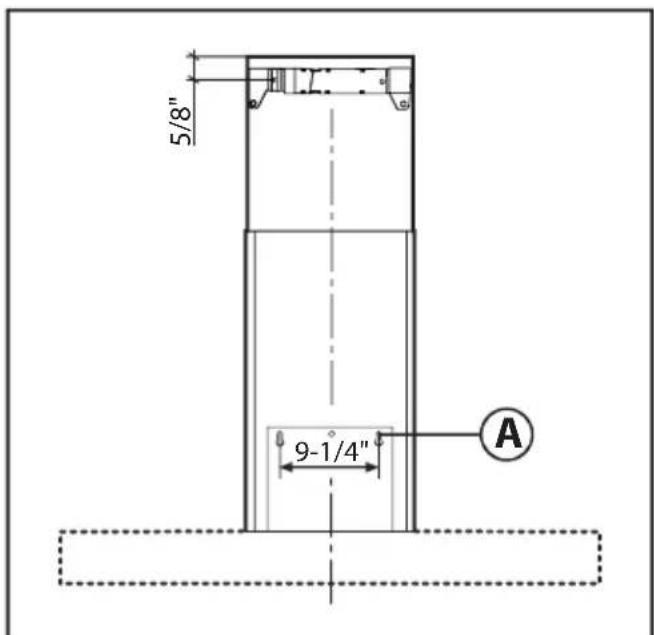

Con l'ausilio di un trapano effettuare i fori A rispettando le distanze indicate (Fig.3). Fissare
l'elettrodomestico alla parete e allinearlo in posizione orizzontale con le unità a muro. Quando l'apparecchio è stato regolato, fissarlo definitivamente mediante le viti A (Fig.5). Per le varie installazioni utilizzare le viti e i relativi supporti adatti al tipo di muro su cui si deve fissare l'apparecchio (es. cemento armato, cartongesso, ecc.). Nel caso in cui le viti e i relativi supporti vengano forniti insieme al prodotto, controllare che siano adatti al tipo di muro che dovrà sorreggere la cappa.
• Fissaggio della canna fumaria telescopica decorativa:
Predisporre l'alimentazione elettrica in modo che sia coperta dal tubo telescopico decorativo. Predisporre il foro di evacuazione dell'aria. Regolare la larghezza della staffa di supporto del tubo decorativo superiore (Fig.4). Quindi fissare la staffa al soffitto mediante le viti A (Fig.4) in modo tale da allinearla con la cappa e rispettando la distanza dal soffitto indicata nella Fig.3. Collegare la flangia C al foro di evacuazione dell'aria utilizzando un tubo di raccordo (Fig.5). Inserire il tubo decorativo superiore dentro al tubo inferiore. Fissare quest'ultimo alla cappa mediante le viti B in dotazione (Fig.5), estrarre il tubo superiore portandolo fino alla staffa e fissarlo mediante le viti B (Fig.4).
USO
L'apparecchio è provvisto dei seguenti comandi (Fig.6):
Tasto A = Accende/spegne la cappa. L'apparecchio si accende alla 1° velocità. Se la cappa è accesa premere il tasto per 2 sec. per spegnere. Se la cappa si trova alla 1° velocità non è necessario tenere premuto il tasto per spegnere. Diminuisce la velocità del motore.
Tasto B = Accende/spegne le luci.
Display C = Indica la velocità del motore selezionata e l'attivazione del timer.
Tasto D = Accende la cappa. Aumenta la velocità del motore. Premendo il tasto dalla 3° velocità si inserisce la funzione intensiva per 10', poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante questa funzione il display lampeggia.
Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display deve lampeggiare il punto decimale. Se è in funzione la velocità intensiva il Timer non si può attivare.
Premendo il tasto E per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il motore per 10 minuti ogni ora alla prima velocità. Durante il funzionamento il display deve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso questo tempo il motore si spegne e il display deve visualizzare la lettera "C" fissa fino a quando dopo altri 50 minuti il motore riparte per altri 10 minuti e così via. Per ritornare al funzionamento normale premere qualsiasi tasto tranne quello delle luci. Per disattivare la funzione premere il tasto E.
- Saturazione filtri Antigrasso/Carbone attivo:
- Quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati.
- Quando il display C lampeggia alternando la velocità d'esercizio con la lettera A (es.1 e
A) i filtri carbone devono essere sostituiti.
Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare la segnalazione F o A del display C.
■ MANUTENZIONE
- Si raccomanda di mettere in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccomanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata.
Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.
- Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.
- Per prevenire il pericolo di eventuali incendi, al massimo ogni 2 mesi è necessario lavare i filtri antigrasso, per i quali è possibile utilizzare anche la lavastoviglie.
- Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non dà diritto a reclamo per l'eventuale loro sostituzione.
In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso.
- I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti ogni quattro mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolungato dell'apparecchio, dal tipo di cucina e dalla regolarità con cui viene effettuata la pulizia del filtro antigrasso.
- Pulire frequentemente la cappa, sia internamente che esternamente, usando un panno inumidito con alcool denaturato o detersivi liquidi neutri non abrasivi.
- L' impianto di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolungato di illuminazione generale dell'ambiente. L'uso prolungato dell'illuminazione diminuisce notevolmente la durata media delle lampade.
- Sostituzione delle lampade Led 1.1W" (Fig.9):
- Sostituire con lampade dello stesso tipo.
