KG36X - Hotte BERTAZZONI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Hotte de cuisine BERTAZZONI KG36X, type murale, largeur 36 cm
Débit d'air	Jusqu'à 600 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	Éclairage LED intégré
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle
Installation	Installation murale, nécessite un conduit d'évacuation
Dimensions	Dimensions : 36 x 50 x 30 cm (L x P x H)
Poids	Poids : 10 kg
Consommation énergétique	Classe énergétique : B
Maintenance	Filtres à nettoyer tous les 3 mois, entretien régulier recommandé
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité CE
Garantie	2 ans de garantie constructeur
Informations supplémentaires	Design moderne, finition en acier inoxydable, silencieuse en fonctionnement

FOIRE AUX QUESTIONS - KG36X BERTAZZONI

Comment nettoyer les filtres de la hotte BERTAZZONI KG36X ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 15 minutes. Rincez soigneusement et laissez sécher avant de les remettre en place.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord si la hotte est correctement branchée à la prise électrique. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez un technicien.

Quels types de filtres puis-je utiliser pour la BERTAZZONI KG36X ?

La hotte BERTAZZONI KG36X utilise des filtres à charbon et des filtres à graisse en aluminium. Assurez-vous d'utiliser des filtres compatibles pour un fonctionnement optimal.

Comment réduire le bruit de la hotte lors de son utilisation ?

Assurez-vous que la hotte est installée correctement et que les conduits d'évacuation ne sont pas obstrués. Vous pouvez également essayer d'utiliser la vitesse d'aspiration la plus basse possible pour réduire le bruit.

La hotte ne semble pas aspirer correctement, que faire ?

Vérifiez si les filtres sont propres et non obstrués. Assurez-vous également que les conduits d'évacuation ne sont pas bloqués. Si nécessaire, nettoyez ou remplacez les filtres.

Comment installer la hotte BERTAZZONI KG36X ?

Consultez le manuel d'installation fourni avec la hotte. Assurez-vous de respecter les dimensions et les recommandations d'installation pour un fonctionnement optimal.

Y a-t-il une garantie pour la hotte BERTAZZONI KG36X ?

Oui, la hotte BERTAZZONI KG36X est généralement couverte par une garantie de 2 ans. Veuillez vérifier les conditions spécifiques de votre achat.

Quel entretien régulier est recommandé pour la hotte ?

Il est recommandé de nettoyer les filtres tous les 1 à 3 mois et de vérifier régulièrement l'état des conduits d'évacuation. Un nettoyage approfondi de la hotte doit être effectué au moins une fois par an.

MODE D'EMPLOI KG36X BERTAZZONI

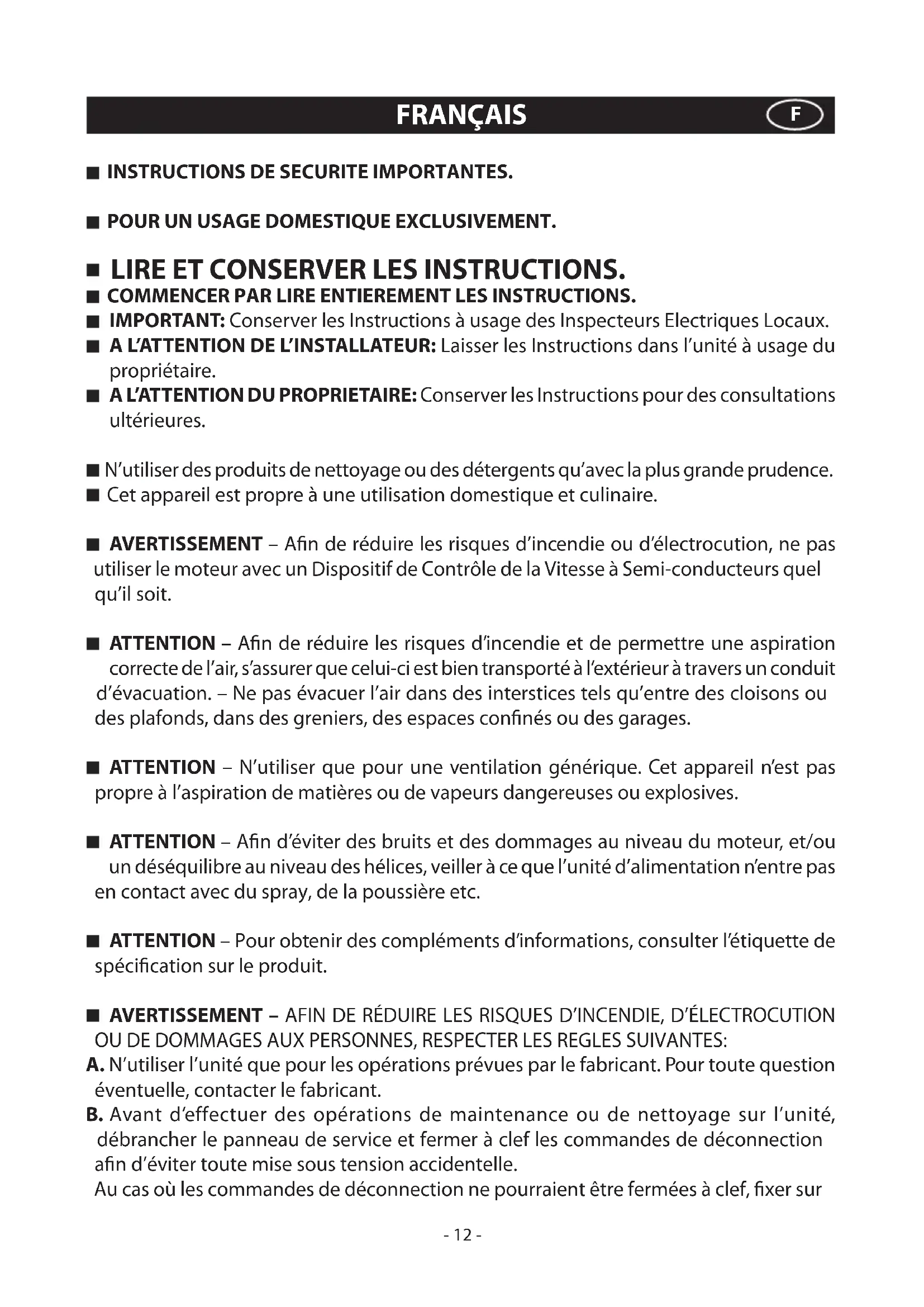

• ReplacinglightLeds“1.1W”(Fig.9): Replace the bulbs with new ones of the same type.- 12 - INSTRUCTIONS DE SECURITE IMPORTANTES. POUR UN USAGE DOMESTIQUE EXCLUSIVEMENT. LIRE ET CONSERVER LES INSTRUCTIONS. COMMENCER PAR LIRE ENTIEREMENT LES INSTRUCTIONS. IMPORTANT: Conserver les Instructions à usage des Inspecteurs Electriques Locaux. A L’ATTENTION DE L’INSTALLATEUR: Laisser les Instructions dans l’unité à usage du propriétaire. A L’ATTENTION DU PROPRIETAIRE: Conserver les Instructions pour des consultations ultérieures. N’utiliser des produits de nettoyage ou des détergents qu’avec la plus grande prudence. Cet appareil est propre à une utilisation domestique et culinaire. AVERTISSEMENT – An de réduire les risques d’incendie ou d’électrocution, ne pas utiliser le moteur avec un Dispositif de Contrôle de la Vitesse à Semi-conducteurs quel qu’il soit. ATTENTION – An de réduire les risques d’incendie et de permettre une aspiration correcte de l’air, s’assurer que celui-ci est bien transporté à l’extérieur à travers un conduit d’évacuation. – Ne pas évacuer l’air dans des interstices tels qu’entre des cloisons ou des plafonds, dans des greniers, des espaces connés ou des garages. ATTENTION – N’utiliser que pour une ventilation générique. Cet appareil n’est pas propre à l’aspiration de matières ou de vapeurs dangereuses ou explosives. ATTENTION – An d’éviter des bruits et des dommages au niveau du moteur, et/ou un déséquilibre au niveau des hélices, veiller à ce que l’unité d’alimentation n’entre pas en contact avec du spray, de la poussière etc. ATTENTION – Pour obtenir des compléments d’informations, consulter l’étiquette de spécication sur le produit. AVERTISSEMENT – AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE DOMMAGES AUX PERSONNES, RESPECTER LES REGLES SUIVANTES: A. N’utiliser l’unité que pour les opérations prévues par le fabricant. Pour toute question éventuelle, contacter le fabricant. B. Avant d’effectuer des opérations de maintenance ou de nettoyage sur l’unité, débrancher le panneau de service et fermer à clef les commandes de déconnection an d’éviter toute mise sous tension accidentelle. Au cas où les commandes de déconnection ne pourraient être fermées à clef, xer sur FRANÇAIS F- 13 - lepanneau de service un message avertissant du danger, par exemple une plaque. AVERTISSEMENT – AFIN DE RÉDUIRE LES RISQUES D’INCENDIE PAR INFLAMMATION DES GRAISSES PRESENTES SUR LA GAZINIERE: A. Ne jamais laisser de casseroles sur feu vif sans surveillance. D’éventuels débordements dus à une forte ébullition peuvent provoquer de la fumée et des dépôts de graisses susceptibles de prendre feu. Réchauer l’huile lentement, à petit feu ou moyen. B. ALLUMER systématiquement la hotte pour cuisiner à des températures élevées ou pour amber des aliments (ex.: Crêpes Suzette, Cherries Jubilee – cerises ambées au brandy et glace -, Boeuf ambé au poivre). C. Nettoyer souvent le moteur. Eviter que les graisses ne s’accumulent sur le moteur ou sur le ltre. D. Utiliser des plats aux dimensions adaptées. Toujours utiliser des ustensiles de cuisine adaptés à la taille de la casserole qui se trouve sur la cuisinière. E. Veiller à ce que le moteur, les ltres et la surface où viennent s’accumuler les graisses restent propres. F. N’utiliser une flamme élevée que lorsque cela est nécessaire. Réchauffer l’huile lentement, à faible ou moyenne température. G. Ne jamais laisser la cuisinière sans surveillance pendant la cuisson. H. Utiliser systématiquement des ustensiles de cuisine adaptés au type et à la quantité d’aliments que l’on prépare. AVERTISSEMENT – AFIN DE RÉDUIRE LES RISQUES DE DOMMAGES AUX PERSONNES EN CAS D’INCENDIE PAR INFLAMMATION DES GRAISSES PRESENTES SUR LA CUISINIERE, RESPECTER LES REGLES SUIVANTESa: A. ETOUFFER LA FLAMME à l’aide d’un couvercle hermétique, une plaque à four ou un plateau en métal et éteindre le brûleur. PROCEDER AVEC LA PLUS GRANDE PRUDENCE AFIN D’EVITER TOUTE BRULURE. Si les ammes ne s’éteignent pas immédiatement, EVACUER LA PIECE ET APPELER LES POMPIERS. B. NE JAMAIS TOUCHER UN PLAT EN FEU – on risque de se brûler. C. NE PAS UTILISER D’EAU, ni de chions ou de serviettes humides – cela pourrait provoquer une violente explosion de vapeur. D. Utiliser un extincteur UNIQUEMENT dans les cas suivants:

1. On dispose d’un extincteur de Classe ABC que l’on sait faire fonctionner.

2. L’incendie est peu important et il est conné à la zone où il a éclaté.

3. On a déjà appelé les pompiers.

4. On peut aronter les ammes tout en ayant une issue de secours derrière soi.

aBasé sur les « mesures de sécurité incendie dans la cuisine « publiées par l’organisme NFPA. Unebonnemaintenancedelahottegarantitleparfaitfonctionnementdel’unité.

INSTRUCTIONS D’INSTALLATION

AVERTISSEMENT – AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE DOMMAGES AUX PERSONNES, RESPECTER LES REGLES SUIVANTES: A. Les opérations d’installation et de branchement électrique doivent être eectuées par- 14 - du personnel qualié, conformément aux lois et aux normes en vigueur, y compris celles relatives aux appareils à feu. B. Il est nécessaire de disposer d’une quantité d’air susante pour une bonne combustion et aspiration des gaz à travers le conduit de fumée de l’installation de combustion du carburant, an d’éviter un appel d’air de l’arrière. Suivre les indications du fabricant de l’installation de chauage et les normes de sécurité correspondantes telles que celles émises par l’Association Nationale de Protection contre les Incendies (National Fire Protection Association - NFPA), la Société Américaine des Techniciens de Chauage, Réfrigération et Climatisation de l’Air (American Society for Heating, Refrigeration and Air Conditioning Engineers - ASHRAE), et par les autorités locales préposées. C. Au cours des opérations de découpage ou de perforation du mur ou du plafond, veiller à ne pas endommager les câbles électriques ou d’autres canalisations cachées. D. L’appareil doit toujours être relié à un trou d’évacuation vers l’extérieur. E. L’unité doit être reliée à la terre. AVERTISSEMENT – AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISER QUE DESCONDUITS METALLIQUES. AVERTISSEMENT – LES APPAREILS ELECTROMENAGERS PEUVENT PARFOIS S’AVERER DANGEREUX. A. Ne pas contrôler les ltres lorsque la hotte est en état de marche. B. Ne pas toucher les lampes après une utilisation prolongée de l’appareil. C. Ne jamais faire amber d’aliments sous la hotte. D. L’usage de ammes libres est dangereux pour les ltres et peut générer des incendies. E. Contrôler constamment les fritures pour éviter que des éclaboussures d’huile ne prennent feu. F. Avant d’eectuer toute opération de maintenance, débrancher la hotte du réseau d’alimentation électrique. Le fabricant ne pourra être retenu responsable d’éventuels dommages causés par le non respect des instructions susmentionnées.- 15 - INSTRUCTIONS D’INSTALLATION. INSTRUCTIONS POUR LE FONCTIONNEMENT DE L’APPAREIL. LIRE ET CONSERVER LES INSTRUCTIONS. GENERALITES Lire attentivement les informations suivantes, relatives à la sécurité dans les opérations d’installation et de manutention. Conserver ce fascicule d’informations pour des consultations ultérieures. Cet appareil a été conçu pour être utilisé en version aspirante (évacuation de l’air vers l’extérieur - Fig.1).

INSTRUCTIONS D’INSTALLATION

• Branchementélectrique: Pour brancher l’appareil au réseau d’alimentation électrique, suivre les indications reportées sur la gure 8: NOIR = L ligne BLANC = N neutre VERT/JAUNE = G terre Un interrupteur bipolaire approprié doit être installé an de permettre à la hotte de se débrancher du réseau électrique. L’appareil doit être installé à une hauteur minimum de 26 pouces (66 cm) par rapport à une cuisinière électrique, et de 30 pouces (76 cm) s’il s’agit d’une cuisinière à gaz ou combinée. Si l’on utilise un conduit composé de deux éléments, la partie supérieure doit alors être reliée à l’extérieur de la partie inférieure. Ne pas relier le conduit d’aspiration d’air de la hotte à celui utilisé pour aspirer l’air chaud ou les fumées provenant de d’autres appareils électroménagers non électriques. Avant de procéder aux opérations d’assemblage, retirer le(s) ltre(s) anti-graisses (Fig.7). L’unité sera ainsi plus facile à manoeuvrer. ATTENTION: CETTE OPÉRATION DOÎT ÊTRE EFFECTUÉE SANS QUE L’APPAREIL NE SOIT BRANCHÉ AU RÉSEAU D’ALIMENTATION. ATTENTION:Avantdeconnecterl’appareilàlaréseaud’alimentation,labôitedu systèmeélectriquedoitêtrepositionnéecommeindiquéparl’illustrationnr.1.

• Avantd’installerl’appareil,effectuezlafixationdelaboîtedel’installation électrique(v.Fig.1): - Enlevez la vis centrale (Fig.1A). - Soulevez la boîte de l’installation électrique (Fig.1B). - Enlevez les 3 vis déjà serrées (Fig.1C). - Positionnez la boîte de l’installation électrique de sorte qu’elle soit en axe avec les trous des vis précedemment enlevées (Fig.1D) et serrez-les. - Faites attention à ce que la languette de la boîte de l’installation électrique se trouve à l’intérieur de la fente et serrez la vis (Fig.1E).

• Fixationaumur: a l’aide d’une perceuse, eectuer les trous A en respectant les distances indiquées sur la gure 3. Fixer l’appareil à la paroi et l’aligner en position horizontale avec les unités déjà- 16 - xées sur le mur. Une fois l’appareil réglé, le xer dénitivement à l’aide des vis A (Fig.5). Pour les diérentes installations utiliser les vis et les supports correspondants adaptés au type de mur sur lequel on entend xer l’appareil (béton armé, placopatre etc.). Dans le cas où les vis et les supports correspondants fournis avec le produit, contrôler qu’ils sont bien adaptés au type de mur sur lequel sera xé la hotte.

• Fixationduconduitdefumeetelescopiquedecoratif: prédisposer l’alimentation électrique de façon à ce qu’elle soit couverte par le tube télescopique décoratif. Prédisposer le trou d’évacuation d’air. Régler la largeur de l’étrier de support du tube décoratif supérieur (Fig.4). Fixer l’étrier au plafond au moyen des vis A (Fig.4) de façon à les aligner avec la hotte et en respectant la distance par rapport au plafond comme indiqué sur la gure 3. Relier la bride C au trou d’évacuation d’air en utilisant un tube de raccordement (Fig.5). Insérer le tube décoratif supérieur à l’intérieur du tube inférieur. Fixer ce dernier à la hotte au moyen des vis B fournies (Fig.5), extraire le tube supérieur en le portant à hauteur de l’étrier et le xer à l’aide des vis B (Fig.4). UTILISATION

• L’appareildisposedescommandessuivantes(Fig.6): Touche A = Allume/éteint la hotte. L’appareil s’allume à la 1° vitesse. si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n’est pas nécessaire de tenir la touche appuyée pour éteintre. Diminue la vitesse du moteur. Touche B = Allume/éteint les lumières. DisplayC= Indique la vitesse du moteur sélectionnée et l’activation du timer. Touche D = Allume la hotte. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse la fonction intensive s’active pendant 10’, puis l’appereil recommance à fonctionner à la vitesse d’exercice au moment de la première activation. Pendant cette fonction le display clignote. Touche E = au moment de l’activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s’éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l’écran. Si la vitesse intensive est en fonction, le Minuteur ne peut être activé. En pressant la touche E pendant 2 secondes, quand l’appareil est éteint, la fonction “clean air” s’active. Cette dernière met en marche le moteur chaque heure pendant 10 minutes à la première vitesse. Durant le fonctionnement l’écran doit visualiser un mouvement rotatif des segments périphériques. Après quoi le moteur s’éteint et l’écran doit visualiser la lettre “C” xe, jusqu’à ce qu’après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal presser n’importe quelle touche sauf celle de l’éclairage. Pour désactiver la fonction presser la touche “E”.

• Saturationltresanti-gras/charbonactif: - Quand l’acheur C clignote et visualise alternativement la vitesse de fonctionnement et la lettre F (1 et F par ex.) il est temps de laver les ltres anti-gras. - Quand l’écran C clignote et visualise alternativement la vitesse de fonctionnement et la- 17 - lettre A (1 et A par ex.) il est temps de changer les ltres àcharbonactif. Après avoir remis le ltre propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu’à ce que F ou A cesse de clignoter sur l’acheur C. MANTENANCE

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l’air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d’entretien et, plus particulièrement, à l’entretien du ltre anti-graisse et du ltre à charbon actif.

• Leltreanti-graissea pour rôle de retenir les particules grasses en suspension dans l’air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d’utilisation de la hotte. - Pour prévenir tout risque d’incendie, il faut laver les ltres anti-graisse au moins tous les 2 mois, ces derniers son lavables même au lave-vaisselle. - Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement. Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d’incendie des ltres anti-graisse.

• Lesltresàcharbonactif servent à ltrer l’air qui est ensuite renvoyé dans la pièce. Les ltres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l’utilisation plus ou moins prolongée de l’appareil, du type de cuisine pratiquée et de la régularité du nettoyage du ltre anti-graisse.

• Nettoyez fréquemment la hotte, à l’intérieur et à l’extérieur, à l’aide d’un chion imbibé d’alcool dénaturé ou de détergents liquides neutres non abrasifs.

• N’utiliser l’éclairage de la hotte que pendant la cuisson, ce dernier n’est en eet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l’éclairage diminue considérablement la durée de vie moyenne des lampes.
