Marque	Bertazzoni
Modele	KPH90MASNET
Categorie	Hotte de cuisine
Type d'installation	Aspirante (evacuation exterieure) ou filtrante (recirculation)
Classe electrique	Classe I, raccordement a la terre obligatoire
Alimentation electrique	220-240 V ~ 50/60 Hz (verifier sur la plaque signaletique)
Dimensions (approx.)	Largeur 90 cm, hauteur variable selon cheminée
Distance minimale de securite au-dessus de la table de cuisson	65 cm
Diametre de sortie d'air	150 mm
Filtres anti-graisse	Filtres baffle en acier inoxydable, lavables au lave-vaisselle
Filtres a charbon actif	Non regenerables (cod. 901589) ou regenerables (cod. 901590)
Eclairage	LED, remplacement par technicien specialise
Vitesses	3 vitesses + fonction intensive (10 min)
Fonction Clean Air	Marche automatique 10 min/h a vitesse 1
Minuteur arret automatique	15 minutes
Indicateur de saturation des filtres	Clignotement de la touche A (2s pour anti-graisse, 0.5s pour charbon)
Niveau sonore	Non specifie, mais performant avec filtres baffle
Poids	Non specifie, environ 15-20 kg
Entretien	Nettoyage exterieur avec alcool denature ou detergents neutres
Securite	Ne jamais flamber sous la hotte, surveiller les fritures, ventilation adequate avec appareils a gaz

FOIRE AUX QUESTIONS - KPH90MASNET BERTAZZONI

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance de securite minimale est de 65 cm entre le point le plus bas de la hotte et la table de cuisson (electrique, gaz ou induction).

Comment laver les filtres anti-graisse baffle ?

Les filtres baffle se lavent tous les 15 a 30 jours au lave-vaisselle ou a la main avec un detergent neutre. La couleur peut changer apres plusieurs lavages, cela est normal.

Quand remplacer les filtres a charbon actif ?

Les filtres non regenerables (cod. 901589) doivent etre remplaces tous les 4 mois au maximum. Les filtres regenerables (cod. 901590) se lavent tous les 2 mois et se remplacent tous les 3 ans.

Comment reinitialiser le voyant de saturation des filtres ?

Apres avoir nettoye ou remplace les filtres, appuyez sur la touche A pendant environ 5 secondes jusqu'a ce que le clignotement cesse.

Peut-on utiliser la hotte en mode filtrant ?

Oui, il faut ajouter des filtres a charbon actif et les monter sur le groupe aspirant (centrer et tourner de 90° jusqu'au declic).

Comment activer la fonction Clean Air ?

Appuyez sur le bouton F pendant 2 secondes lorsque la hotte est allumee. Le moteur tourne 10 minutes par heure a la premiere vitesse, les LED F et C clignotent ensemble.

Que faire si l'eclairage LED ne fonctionne plus ?

Les lampes LED doivent etre remplacees exclusivement par un technicien specialise. Ne pas tenter de les changer soi-meme.

Quelles precautions prendre lors de l'utilisation avec des appareils a gaz ?

Assurez une ventilation suffisante de la piece. La depression ne doit pas depasser 4 Pa. Ne jamais laisser de flammes libres sous la hotte.

Comment utiliser la fonction minuteur d'arret automatique ?

Appuyez sur la touche F (marquee MINUTEUR) pour activer un arret differe de 15 minutes a la vitesse en cours.

Quel diametre de conduit d'evacuation utiliser ?

Utilisez un tuyau d'evacuation de 150 mm de diametre (identique a l'orifice de sortie). Une reduction peut diminuer les performances et augmenter le bruit.

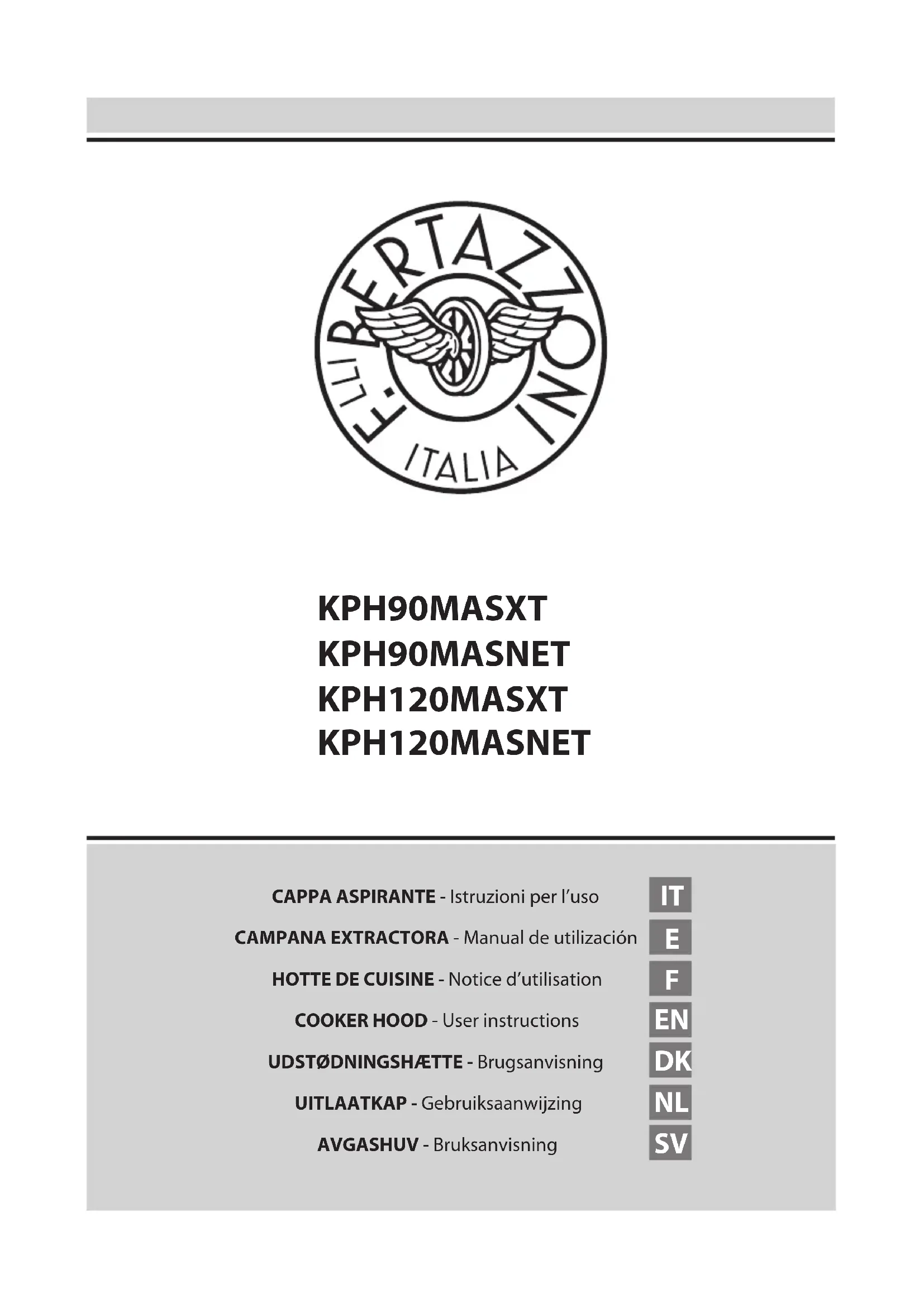

MODE D'EMPLOI KPH90MASNET BERTAZZONI

HOTTE DE CUISINE - Notice d'utilisation

COOKER HOOD - User instructions

UDST∅DNINGSHÆTTE - Brugsanvisning

Lire attentivement le contenu du mode d'emploi puisqu'il

fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour d'ultérieures consultations. L'appareil a été conçu pour être utilisé dans le modèle aspirant (évacuation de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

- Lire les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien qualifié. Si le câble d'alimentation est abîmé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.

2.Attention!

Dans certaines circonstances les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche.

B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage.

C) Il est absolument interdit de flamber sous la hotte.

D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie.

E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu.

F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.

G) Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.

H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.

L) Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

INSTRUCTIONS POUR L'INSTALLATION

• Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.
• Utiliser des gants de protection avant de procéder aux opérations de montage.

- Connexion électrique (Fig.10):

Cet appareil est fabriqué en classe I, il faut par conséquent le raccorder à une prise de terre.

- Procédez au raccordement électrique comme suit:

MARRON = L ligne

BLEU = N neutre

JAUNE/VERT = ①terre.

Le câble neutre doit être raccordé à la borne portant le symbole N tandis que le câble JAUNE/VERT, doit être raccordé à la borne près du symbole de terre ⏻

Lors des opérations de raccordement électrique, assurez-vous que la prise de courant comporte bien une borne de mise à la terre. Une fois l'installation terminée, cette prise doit être facilement accessible. Un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil en cas de raccordement direct au secteur.

- En cas de table de cuisson électrique, à gaz ou à induction, il faut prévoir une distance de sécurité d'au moins 65 cm entre cette dernière et le point le plus bas de la hotte (Fig.11). S'il doit être utilisé un tuyau de connection composé de deux ou plusieurs parties, la partie superieure doit être à l'extérieur de celle inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de celle électrique. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres antigraisse (Fig.6).

- S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air (Fig.1B).

- Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air (∅ 150mm). L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

• Fixationmurale:

Exécuter les trous A en respectant les cotes indiquées (Fig.2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis X (Fig.5). En cas de différents montages utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placoplâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi, où sera fixée la hotte.

- Fixation des raccords télescopiques de décoration:

Installer au préalable l'alimentation électrique dans les limites de l'encombrement de la cheminée décorative. Si votre appareil doit être installé en version aspirante, prévoir l'orifice d'évacuation d'air. Installer l'étrier de support de la cheminée décorative supérieure, le fixer ensuite au mur avec les vis A (Fig.3) de manière qu'il soit dans l'axe de votre hotte; ceci en respectant la distance du plafond indiquée sur la Fig.2. Raccorder la bride C à l'orifice d'évacuation d'air (Fig.5) au moyen du tuyau d'évacuation d'air.

ATTENTION :

uniquement pour les modèles KPH120MASXT - KPH120MASNET avant d'installer les cheminées décoratives, montez le support sur la cheminée supérieure comme indiqué sur la figure 2A. Introduire la cheminée décorative supérieure dans la cheminée décorative inférieure et les poser au-dessus de la coque. Retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3). Si on veut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

- Modèlefiltrant:

Les filtres doivent être appliqués au groupe aspirant situé à l'intérieur de la hotte en les centrant par rapport au moteur et en les tournant de 90 degrés jusqu'au déclic d'arrêt (Fig.7).

EMPLOI ET ENTRETIEN

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse BAFFLE: Ce système a des caractéristiques d'aspiration plus performantes par rapport aux filtres aluminium courants. Grâce à sa structure il arrive à emprisonner les particules de graisse et à réduire le niveau de bruit à son minimum. Il faut le laver à intervalles réguliers, tous les 15 ou 30 jours, pour éviter tout suintement de l'huile. Il est lavable au lave-vaisselle ou à la main.
• Après plusieurs lavages, la couleur peut changer. Cela ne donne pas le droit à une requête pour leur remplacement.
• Les filtres au carbone actif servent à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson.
• Les filtres à carbone actif non régénérables (cod. 901589) doivent être remplacés chaque 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus où moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtre anti-graisse.
• Les filtres de carbone actif régénérables (cod. 901590) doivent être lavé à la main, avec des détergents neutres non abrasifs, ou dans le lave-vaisselle à température maximale de 65°C (le cycle de lavage doit être complet et sans plats). Enlever l'eau en excès sans abîmer le filtre, retirer les parties en plastique, faire sécher le filtre au four pendant au moins 15 minutes environ et à la température maximale de 100°C. Cette opération doit être répétée chaque 2 mois pour maintenir efficace la fonction du filtre à carbone régénérable. Ces derniers doivent être remplacés au maximum chaque 3 ans ou lorsque le filtre est endommagé.
• Avant de monter les filtres anti-graisses et les filtres à carbone actif régénérables, il est important que ceux-ci soient bien secs.
• Nettoyer fréquemment la hotte, soit à l'intérieur que à l'extérieur en utilisant un chiffon humidifié avec de l'alcool

dénaturé ou des détergents liquides neutres non abrasifs.

• L'installation d'illumination est conçue pour l'utilisation pendant la cuisson et non pour l'utilisation prolongée pour illuminer la pièce. L'utilisation prolongée de l'illumination réduit considérablement la durée moyenne de la lampe.
• Attention: la non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre les instructions suggérées.

- Remplacement des lampes à LED (Fig.8)

Elles doivent être obligatoirement remplacées par un technicien spécialisé.

- Commandes Lumineux (Fig.9) le symbole sont le suivant:

A = Touche ECLAIRAGE
B = Touche OFF
C = Touche PREMIERE VITESSE
D = Touche DEUXIEME VITESSE
E = Touche TROISIEME VITESSE
F = Touche MINUTEUR ARRET AUTOMATIQUE 15 minutes (*)

L'appareil est équipé de la fonction vitesse INTENSIVE, en partant de la TROISIEME vitesse et en maintenant appuyée la touche E pendant environ 2 secondes, cette vitesse sera activée pendant 10 minutes après lesquelles l'appareil se remettra à la vitesse précédemment configurée. Quand la fonction est activée, la LED clignote. Pour interrompre cette vitesse avant les 6 minutes appuyer sur la touche E.

- Fonction CLean air

En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction «clean air» s'active. Cette fonction démarre le moteur pour 10 minutes par heure à la première vitesse. Dès que la fonction est activée, le moteur démarre en 1 ^ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps. À la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1 ^ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelle touche à l'exception des touches de lumière, la hotte retourne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction «clean air» se désactive et le moteur passe directement à la 2 ^ème vitesse ; en appuyant sur le bouton B la fonction se désactive).

- Fonction Timer

(*) La fonction "MINUTER ARRÊT AUTOMATIQUE" retarde l'arrêt de la hotte, qui continuera de fonctionner à la vitesse de service en cours au moment de l'activation de cette fonction, pendant 15 minutes.

- Saturation filtres Anti-graisse/Charbon actif:

-Lorsque la touche A clignote avec une fréquence de 2 secondes, les filtres anti-graisse doivent être lavés.
-Lorsque la touche A clignote avec une fréquence de 0,5 seconde, les filtres à charbon actif doivent être remplacés ou nettoyés selon le type de filtre. Lorsque les filtres nettoyés sont remis en place, réinitialisation la mémoire électronique en appuyant sur la touche A pendant environ 5 secondes jusqu'à ce qu'elle arrête de clignoter.

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES EVENTUELS DÉGATS PROVOQUÉS PAR L'INOBSERVATION DES SUSDITES INSTRUCTIONS.
