707 S2 - Haut-parleur BOWERS & WILKINS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur (enceinte acoustique)
Marque	Bowers & Wilkins
Modèle	707 S2
Catégorie	Enceinte bibliothèque
Configuration	2 voies
Utilisation recommandée	Stéréo ou Home Cinema
Positionnement	Sur support dédié FS-700 S2 ou étagère
Distance minimale au mur	50 cm
Distance d'écoute idéale	1,5 à 3 m entre enceintes
Hauteur d'écoute	Tweeter à hauteur d'oreille
Connexions	Bornes double paire pour bi-câblage/bi-amplification
Accessoires fournis	2 tampons en mousse, 8 pieds en caoutchouc auto-adhésifs
Ajustements	Bouchons en mousse pour évents de décompression
Rodage	Environ 15 heures d'utilisation normale
Entretien du coffret	Dépoussiérage, nettoyage avec eau savonneuse sans parfum
Précautions	Éloigner de 50 cm des appareils sensibles aux champs magnétiques
Compatibilité écrans	LCD, OLED, Plasma non affectés
Information environnementale	Conforme RoHS, REACH, WEEE

FOIRE AUX QUESTIONS - 707 S2 BOWERS & WILKINS

Comment installer l'enceinte 707 S2 ?

L'enceinte doit être placée sur son support dédié FS-700 S2 ou sur une étagère solide. Utilisez les 4 pieds auto-adhésifs fournis si posée sur une étagère. Le tweeter doit être à hauteur d'oreille.

Quelle distance respecter entre les enceintes et les murs ?

Idéalement, éloignez les enceintes d'au moins 50 cm du mur arrière et des murs latéraux pour éviter une amplification excessive des graves.

Comment connecter les enceintes à l'amplificateur ?

Utilisez des câbles d'enceinte de qualité. Branchez la borne rouge (+) sur la sortie positive de l'amplificateur et la noire (-) sur la négative. Pour un branchement classique, laissez les ponts entre les bornes.

Qu'est-ce que le bi-câblage et comment le réaliser ?

Le bi-câblage consiste à utiliser deux câbles séparés pour les haut-parleurs de grave et d'aigu. Retirez les ponts entre les bornes et connectez chaque paire indépendamment à l'amplificateur. Cela peut améliorer les détails sonores.

Quand utiliser les tampons en mousse fournis ?

Les tampons en mousse servent à réduire le niveau des graves si les enceintes sont trop proches d'un mur ou si la pièce génère des résonances. Insérez-les partiellement ou totalement dans les évents de décompression selon l'effet désiré.

Faut-il un temps de rodage pour les enceintes ?

Oui, comptez environ 15 heures d'utilisation normale pour que les suspensions des haut-parleurs se libèrent et atteignent leurs performances optimales.

Comment nettoyer l'enceinte 707 S2 ?

Dépoussiérez le coffret avec un chiffon doux. Pour les traces tenaces, utilisez un chiffon légèrement humide avec de l'eau savonneuse sans parfum. Évitez tout produit abrasif ou contenant de l'ammoniaque. Ne touchez pas les haut-parleurs.

Puis-je poser l'enceinte directement sur une étagère ?

Oui, mais cela offre moins de possibilités d'optimisation sonore. Assurez-vous que l'étagère est solide et collez les 4 pieds en caoutchouc sous l'enceinte pour éviter les vibrations.

Les champs magnétiques des enceintes sont-ils dangereux ?

Les haut-parleurs génèrent un champ magnétique. Tenez les enceintes à au moins 50 cm des téléviseurs CRT, cassettes, cartes magnétiques, etc. Les écrans LCD, OLED et plasma ne sont pas affectés.

Comment améliorer la stabilité des enceintes sur leurs supports ?

Utilisez les pointes des stands pour traverser la moquette si nécessaire, et remplissez les supports FS-700 S2 avec du sable sec pour augmenter leur masse et leur stabilité.

MODE D'EMPLOI 707 S2 BOWERS & WILKINS

Bienvenue et merci d'avoir choisi Bowers & Wilkins. Notre fondateur, John Bowers, était persuadé qu'une conception imaginative, des innovations en terme d'ingénierie et des technologies parmi les plus avancées, étaient les clés ouvrant les portes du plaisir de l'écoute à domicile. Ce qu'il croyait fait partie de ce que nous continuons encore à partager et se retrouve dans tous les produits que nous concevons aujourd'hui.

Vous disposez d'un produit dont les hautes performances méritent une installation soignée, par conséquent nous vous suggérons de consacrer un peu de temps à lire ce manuel avant de commencer à l'utiliser. Rendez vous à la page 10 →

Vérification du contenu du carton

Vérifiez que le carton contienne bien :

2 tampons en mousse
8 pieds en caoutchouc auto-adhésifs

Information sur l'environnement

Ce produit est conforme avec les directives internationales, y compris mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS) dans les équipements électriques et électroniques,
ii. l'enregistrement, l'évaluation, l'autorisation et la restriction des substances chimiques (REACH)
iii l'élimination des déchets électriques et électroniques (WEEE).

Consultez votre organisme local d'élimination des déchets pour des conseils sur la façon appropriée de recycler ou de jeter ce produit.

Installation de l'enceinte acoustique

Cette enceinte a été spécialement conçue pour être installée sur son support de sol (stand) dédié (FS-700 S2), mais elle peut, le cas échéant, être posée sur une étagère. Toutefois, prenez en compte que ce positionnement offre moins de possibilité pour optimiser la restitution. Si vous décidez néanmoins de poser l'enceinte sur une étagère, nous vous conseillons d'utiliser les tampons en mousse (fournis) pour ajuster les performances de l'évent de décompression (voir Section 4 : Ajustements).

Dans les deux cas, le tweeter de l'enceinte devra se situer à hauteur d'oreille par rapport à votre position d'écoute habituelle.

Note : Si vous utilisez une étagère, assurez qu'elle soit suffisamment solide pour supporter le poids de l'enceinte et collez les 4 pieds auto-adhésifs sur la face inférieure de l'enceinte.

1. Positionnement


Choix de la position

Le réglage de la position des enceintes au moment de leur installation est susceptible d'améliorer grandement les résultats sonores, et constitue donc une première étape essentielle.

Qu'il s'agisse d'une installation stéréophonique ou multicanal Home Cinema, faites en sorte que l'environnement acoustique de chaque enceinte soit le plus identique possible dans son caractère sonore. Par exemple, si une des enceintes est placée près d'un mur lisse et nu, tandis que l'autre se trouve proche d'épais tissus et tapis, la qualité et l'équilibre stéréophonique finaux risquent fort d'être compromis.

Systèmes stéréophoniques conventionnels

Comme base de départ, placer les deux enceintes éloignées entre 1,5 et 3 mètres l'une de l'autre, formant ainsi les deux angles d'un triangle équilatéral dont le troisième angle sera la position d'écoute privilégiée. Les enceintes seront également éloignées d'environ 50 centimètres du mur arrière et des murs latéraux (ci-dessus).

Systèmes Home Cinema

Si les enceintes sont utilisées en tant qu'enceintes frontales d'un système Home Cinema, elles doivent être plus rapprochées l'une de l'autre que dans le cas d'une installation stéréophonique traditionnelle, car les enceintes Surround arrière ont tendance à agrandir l'image sonore générale. Positionnez les deux enceintes à environ 50 centimètres de chaque côté de l'écran, afin de conserver une image sonore en rapport avec l'image vidéo. Comme pour un système audio stéréo traditionnel, les enceintes devront idéalement être éloignées d'au moins 50 centimètres des murs adjacents. Si les enceintes doivent être plaquées contre le mur arrière, pour des raisons pratiques, il peut en résulter une augmentation artificielle du niveau de grave : voir à ce sujet le paragraphe Ajustements plus loin dans ce manuel pour l'utilisation optimale des tampons de mousse fournis.

Champs magnétiques

Les haut-parleurs à l'intérieur de l'enceinte génèrent des champs magnétiques qui peuvent s'étendre au-delà du coffret de l'enceinte. Nous vous recommandons donc de tenir éloignés d'au moins 50 centimètres des enceintes les appareils sensibles à ces champs magnétiques (télévisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et vidéo, cartes magnétiques, etc.). Les écrans LCD, OLED et plasma ne sont pas affectés pas les champs magnétiques.

3. Connexions

Tous les branchements doivent être effectués les appareils étant tous éteints.

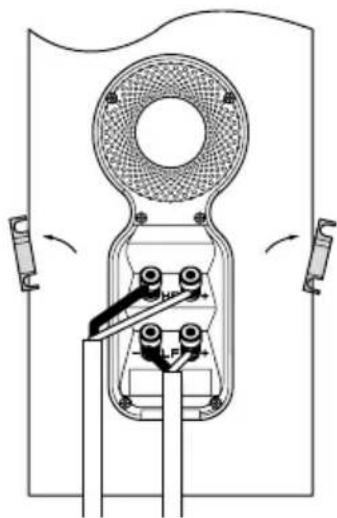

Il y a deux paires de prises réunies entre elles à l'arrière de chaque enceinte. Pour les branchements classiques (ci-dessus à gauche), les connexions reliant les prises (comme installé à la livraison) doivent impérativement rester en place, une seule paire de prises étant alors reliée à l'amplificateur. En cas de bi-câblage ou de bi-amplification (ci-dessus à droite), les liens seront retirés, et chaque paire de prises sera alors reliée à l'amplificateur ou aux amplificateurs de manière indépendante. Ce principe de bi-câblage permet d'améliorer la résolution et la qualité des plus fins détails.

Branchez la prise « positif » de l'enceinte (prise de couleur rouge, avec le repère « + ») sur la prise de sortie enceinte « positif » de l'amplificateur, et branchez la prise « négatif » (prise de couleur noire, avec le repère « - ») sur la prise « négatif » de l'amplificateur. Le non-respect de cette polarité plus/moins entraîne une image stéréophonique dégradée et une perte dans le grave.

Demandez conseil à votre revendeur pour le choix du câble utilisé.

1. Ajustements


Avant de procéder à ces réglages, vérifiez que tous les branchements sont correctement effectués, dans toute l'installation, et fermement sécurisés.

Décaler les enceintes par rapport aux murs de la pièce a généralement pour effet de réduire le niveau général du grave. Un espace suffisant derrière les enceintes acoustiques permet également d'améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pièce entraîne une augmentation du niveau du grave.

Si le niveau de grave vous paraît trop élevé à certaines fréquences, cela est généralement dû à des modes de résonances parasites dans la pièce d'écoute. Une modification, même légère, de la position des enceintes dans la pièce ou de la position d'écoute peut avoir pour effet des améliorations très sensibles, particulièrement pour le rendu du grave. Essayez de changer votre position d'écoute ou de placer les enceintes le long d'un autre mur de la pièce si cela est possible.

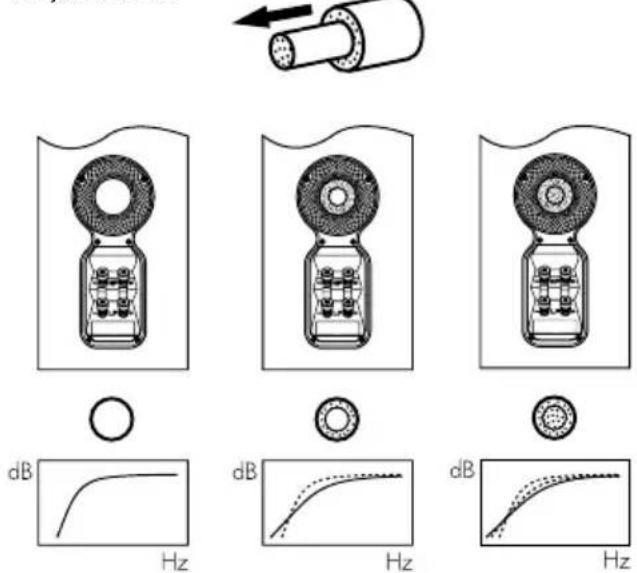

Si n'y a pas d'alternative, vous pouvez ajuster le rendu des enceintes dans le grave en insérant les tampons de mousse fournis dans les évents de décompression. Les tampons sont composés de deux parties, offrant ainsi une certaine latitude d'ajustement. Vous pouvez en effet utiliser soit juste la partie extérieure, soit les deux. En utilisant juste le tampon extérieur, vous obtiendrez une moindre réduction des graves que si vous insérez la totalité du tampon.

Si vous utilisez des supports de sol (ou stands) pour poser vos enceintes, assurez-vous qu'ils soient fermement positionnés au sol. Utilisez les pointes pour transpercer la moquette si nécessaire, et réglez-les parfaitement pour bien compenser toute inégalité du sol. Si vous utilisez nos supports dédiés FS-700 S2, nous vous conseillons d'augmenter leur masse pour obtenir une stabilité et des performances optimales. Vous pouvez notamment remplir chacun des stands avec du sable sec.

1. Rodage 6. Entretien

Les performances d'une enceinte acoustique se modifient subtilement pendant une période de rodage initiale. Si l'enceinte a été stockée dans un environnement de faible température, ses composants amortissants et les suspensions des haut-parleurs vont demander un peu de temps avant de retrouver leurs qualités mécaniques optimales. De plus, ces suspensions vont également se « libérer » pendant les premières heures d'utilisation. Ce temps de rodage est variable, suivant la température de stockage et la manière dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la température se stabilisent, et une quinzaine d'heures d'utilisation normale pour que tous les composants mécaniques atteignent le fonctionnement parfait correspondant à leur conception mécanique.

La surface du coffret ne nécessitera dans la plupart des cas qu'un simple dépoussiérage. Si vous souhaitez utiliser un produit en aérosol, ou tout autre produit nettoyant, vaporisez le produit sur le tissu et pas directement sur la surface du coffret, et faites d'abord un test sur une petite surface car certains produits peuvent s'avérer néfastes. Éviter les produits abrasifs, ou ceux qui contiennent de l'acide, de l'ammoniaque ou des agents antibactériens. Les traces sur les surfaces peintes peuvent être ôtées avec de l'eau et du savon dilué sans parfum. Enlever les éventuelles marques résistantes en pulvérisant un produit de nettoyage industriel pour vitres, que vous essuierez complètement à l'aide d'un chiffon sec en microfibres. Ne pas employer de produits nettoyants sur les haut-parleurs et évitez dans tous les cas d'y toucher pour ne pas les endommager.

Les placages en bois véritable sont recouverts d'un vernis résistant aux ultra-violets de façon à minimiser tout changement de teinte avec le temps. Néanmoins, comme pour tous les matériaux naturels, de légères variations de couleur restent possibles. Ces différences de teintes peuvent être corrigées en exposant de façon homogène les surfaces plaquées à la lumière du soleil jusqu'à ce que leur couleur redevienne uniforme. Cette opération peut toutefois prendre beaucoup de temps, elle peut donc être accélérée en utilisant avec précaution une lampe à ultra-violets. Maintenez les enceintes éloignées des différentes sources de chaleur, comme les radiateurs ou les courants d'air chaud, de façon à éliminer tout risque de fissures du placage.
