707 S2 - Lautsprecher BOWERS & WILKINS - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher (akustische Box)
Marke	Bowers & Wilkins
Modell	707 S2
Kategorie	Regallautsprecher
Konfiguration	2-Wege
Empfohlene Verwendung	Stereo oder Heimkino
Aufstellung	Auf dem passenden Ständer FS-700 S2 oder einem Regal
Mindestabstand zur Wand	50 cm
Idealer Hörerabstand	1,5 bis 3 m zwischen den Lautsprechern
Hörhöhe	Hochtöner auf Ohrhöhe
Anschlüsse	Doppelklemmen für Bi-Wiring/Bi-Amping
Mitgeliefertes Zubehör	2 Schaumstoffstopfen, 8 selbstklebende Gummifüße
Einstellungen	Schaumstoffstopfen für die Bassreflexöffnungen
Einspielzeit	Etwa 15 Stunden normaler Nutzung
Gehäusepflege	Entstauben, Reinigen mit duftfreiem Seifenwasser
Vorsichtsmaßnahmen	Mindestens 50 cm Abstand zu empfindlichen magnetfeldfreien Geräten
Bildschirmkompatibilität	LCD, OLED, Plasma nicht beeinträchtigt
Umweltinformation	Entspricht RoHS, REACH, WEEE

Häufig gestellte Fragen - 707 S2 BOWERS & WILKINS

Wie installiere ich den Lautsprecher 707 S2?

Der Lautsprecher sollte auf dem passenden Ständer FS-700 S2 oder einem stabilen Regal platziert werden. Verwenden Sie die 4 mitgelieferten selbstklebenden Füße, wenn er auf einem Regal steht. Der Hochtöner sollte sich auf Ohrhöhe befinden.

Welcher Abstand sollte zwischen den Lautsprechern und den Wänden eingehalten werden?

Idealerweise halten Sie die Lautsprecher mindestens 50 cm von der Rückwand und den Seitenwänden entfernt, um eine übermäßige Verstärkung der Bässe zu vermeiden.

Wie verbinde ich die Lautsprecher mit dem Verstärker?

Verwenden Sie hochwertige Lautsprecherkabel. Schließen Sie die rote Klemme (+) an den positiven Ausgang des Verstärkers und die schwarze (-) an den negativen an. Lassen Sie bei herkömmlicher Verkabelung die Brücken zwischen den Klemmen.

Was ist Bi-Wiring und wie wird es durchgeführt?

Beim Bi-Wiring werden zwei separate Kabel für die Tief- und Hochtöner verwendet. Entfernen Sie die Brücken zwischen den Klemmen und verbinden Sie jedes Paar unabhängig mit dem Verstärker. Dies kann die Klangdetails verbessern.

Wann sollten die mitgelieferten Schaumstoffstopfen verwendet werden?

Die Schaumstoffstopfen dienen dazu, den Basspegel zu reduzieren, wenn die Lautsprecher zu nah an einer Wand stehen oder der Raum Resonanzen erzeugt. Stecken Sie sie je nach gewünschtem Effekt teilweise oder vollständig in die Bassreflexöffnungen.

Brauchen die Lautsprecher eine Einspielzeit?

Ja, rechnen Sie mit etwa 15 Stunden normaler Nutzung, damit sich die Aufhängungen der Lautsprecher lösen und ihre optimale Leistung erreichen.

Wie reinige ich den Lautsprecher 707 S2?

Entstauben Sie das Gehäuse mit einem weichen Tuch. Bei hartnäckigen Flecken verwenden Sie ein leicht feuchtes Tuch mit duftfreiem Seifenwasser. Vermeiden Sie abrasive oder ammoniakhaltige Produkte. Berühren Sie nicht die Lautsprecher.

Kann ich den Lautsprecher direkt auf ein Regal stellen?

Ja, aber dies bietet weniger Möglichkeiten zur Klangoptimierung. Stellen Sie sicher, dass das Regal stabil ist, und kleben Sie die 4 Gummifüße unter den Lautsprecher, um Vibrationen zu vermeiden.

Sind die Magnetfelder der Lautsprecher gefährlich?

Die Lautsprecher erzeugen ein Magnetfeld. Halten Sie die Lautsprecher mindestens 50 cm von CRT-Fernsehern, Kassetten, Magnetkarten usw. entfernt. LCD-, OLED- und Plasmabildschirme werden nicht beeinträchtigt.

Wie verbessere ich die Stabilität der Lautsprecher auf ihren Ständern?

Verwenden Sie die Spitzen der Ständer, um bei Bedarf den Teppich zu durchdringen, und füllen Sie die FS-700 S2 Ständer mit trockenem Sand, um ihr Gewicht und ihre Stabilität zu erhöhen.

BEDIENUNGSANLEITUNG 707 S2 BOWERS & WILKINS

Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgeklügelte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in Ihrem Zuhause sind. Wir teilen seine Meinung und jedes von uns entwickelte Produkt basiert darauf.

Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen daher, sich ein wenig Zeit zu nehmen und diese Bedienungsanleitung vor der Installation zu lesen. Fortsetzung auf Seite 15 →

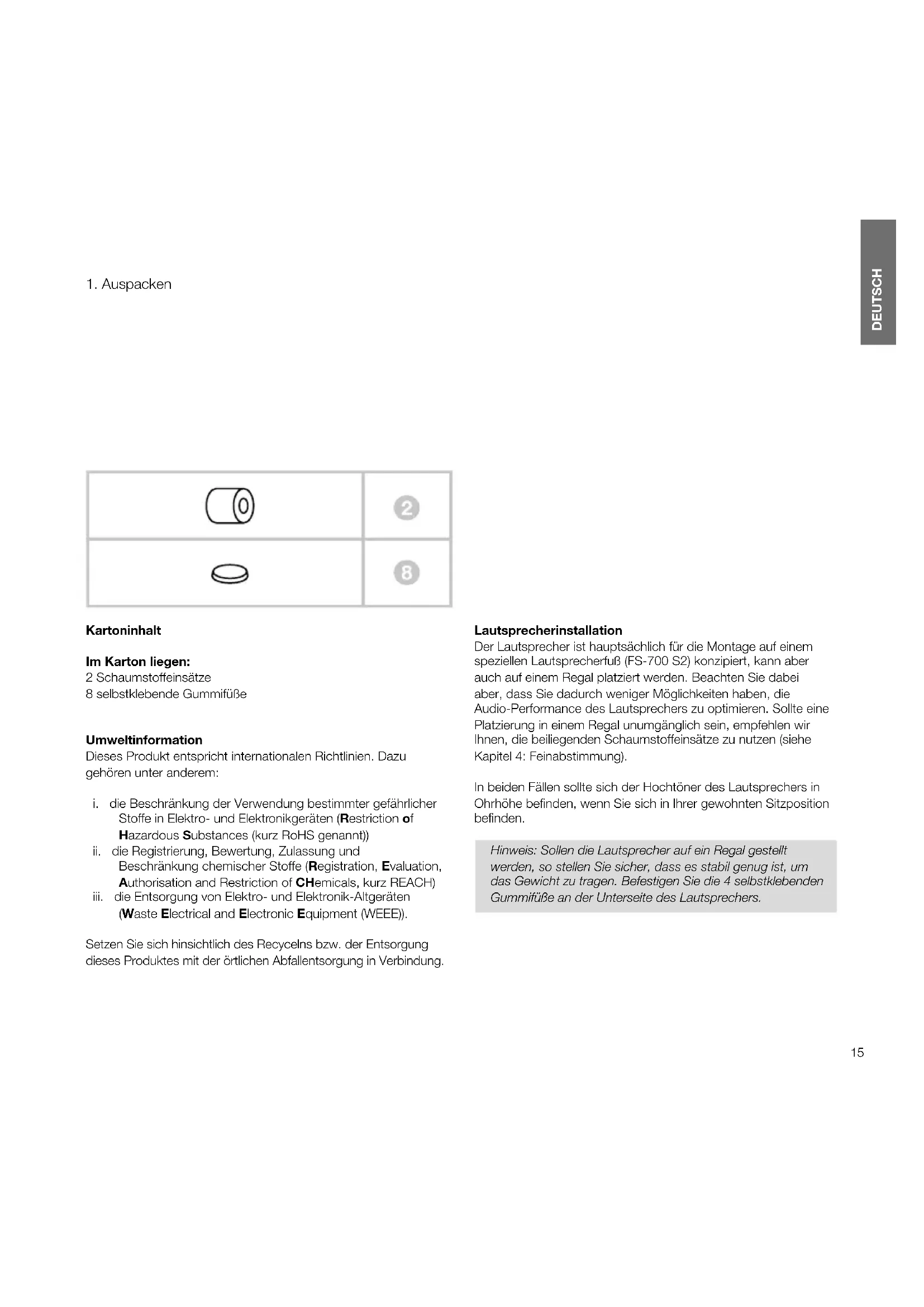

2 Schaumstoffeinsätze
8 selbstklebende Gummifüße

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehören unter anderem:

i. die Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHemicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recycelns bzw. der Entsorgung dieses Produktes mit der örtlichen Abfallentsorgung in Verbindung.

Lautsprecherinstallation

Der Lautsprecher ist hauptsächlich für die Montage auf einem speziellen Lautsprecherfuß (FS-700 S2) konzipiert, kann aber auch auf einem Regal platziert werden. Beachten Sie dabei aber, dass Sie dadurch weniger Möglichkeiten haben, die Audio-Performance des Lautsprechers zu optimieren. Sollte eine Platzierung in einem Regal unumgänglich sein, empfehlen wir Ihnen, die beiliegenden Schaumstoffeinsätze zu nutzen (siehe Kapitel 4: Feinabstimmung).

In beiden Fällen sollte sich der Hochtöner des Lautsprechers in Ohrhöhe befinden, wenn Sie sich in Ihrer gewohnten Sitzposition befinden.

Hinweis: Sollen die Lautsprecher auf ein Regal gestellt werden, so stellen Sie sicher, dass es stabil genug ist, um das Gewicht zu tragen. Befestigen Sie die 4 selbstklebenden Gummifüße an der Unterseite des Lautsprechers.

1. Positionierung


Positionierung der Lautsprecher

Eine weitere Optimierung der Lautsprecherposition macht in der Regel Sinn, da sie zu einer Verbesserung der Klangqualität führen kann.

Versuchen Sie sowohl bei Stereo- als auch bei Heimkino- Installationen sicherzustellen, dass die direkte Umgebung in puncto Akustik für alle Lautsprecher ähnlich ist. Befindet sich beispielsweise ein Lautsprecher in der Nähe einer nackten Wand, während der andere Lautsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

Zunächst sind die Lautsprecher in einem Abstand von 1,5 bis 3 m in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch den Hörbereich vervollständigt wird. Der Abstand zur Rückwand sollte ca. 0,5 m, der Abstand zu den Seitenwänden mindestens 0,5 m betragen (siehe oben).

Werden die Lautsprecher für die Frontkanäle eines Heimkinosystems genutzt, so sollten die Lautsprecher näher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanäle zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Lautsprecher innerhalb von ungefähr 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollten die Lautsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben. Möchten Sie Ihren Lautsprecher an der Rückwand platzieren und ist der Bassanteil dadurch zu dominant, so erhalten Sie im Kapitel Feinabstimmung Informationen zum Einsatz der Schaumstoffeinsätze.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD-, OLED- und Plasma-Bildschirme.

3. Anschließen der Lautsprecher

Schalten Sie alle Gerät während des Anschließens ab.

An der Lautsprecherrückseite sind jeweils zwei Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Lautsprecher im Bi-Wiring-Verfahren betrieben werden (siehe oben rechts), müssen zunächst die Brücken entfernt werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (roten und mit + gekennzeichneten) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verstärker und die negativen (schwarzen und mit - gekennzeichneten) Anschlussklemmen mit dem negativen Ausgang am Verstärker verbunden werden. Ein nicht korrektes Anschließen der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von Ihrem autorisierten Fachhändler beraten.

1. Feinabstimmung


Vergewissern Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein größerer Abstand zwischen Lautsprechern und Wänden führt zu einer Reduzierung des Bassniveaus. Der Raum hinter den Lautsprechern schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Lautsprecher näher an die Wände gestellt werden. Möchten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Lautsprechern und Wand zu vergrößern, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen ein (siehe oben).

Steht das Bassniveau nicht im Einklang mit der Frequenz, so ist dies auf starke Resonanzen im Raum zurückzuführen. Selbst kleinste Änderungen bei der Lautsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frequenzen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, Ihre Hörposition zu verändern oder Ihre Lautsprecher an eine andere Wand zu stellen.

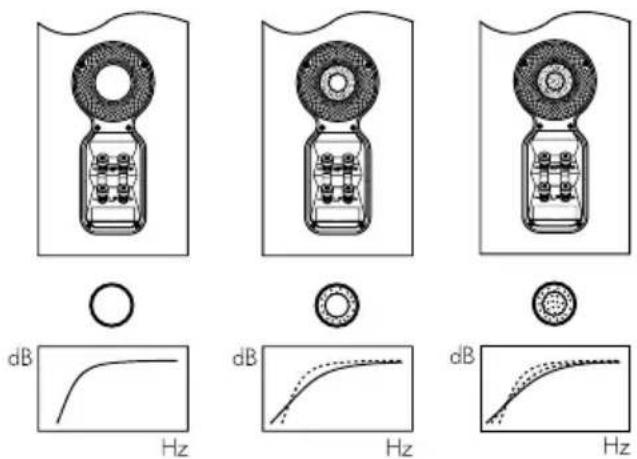

Haben Sie diese Möglichkeiten nicht, so können Sie auch die beiliegenden Schaumstoffeinsätze nutzen. Sie bestehen aus zwei Teilen, so dass Sie entweder nur den Teil des Einsatzes mit dem größeren Durchmesser oder aber beide Teile zusammen nutzen können. Bei Nutzung des kompletten Schaumstoffeinsatzes ist die Reduzierung des Bassniveaus größer als wenn Sie nur den Teil des Einsatzes mit dem größeren Durchmesser verwenden.

Achten Sie bei Einsatz der Lautsprecherständer darauf, dass diese fest auf dem Boden stehen. Verwenden Sie durch den Boden durchgehende Spikes und passen diese so an, dass alle Unebenheiten des Bodens ausgeglichen werden. Nutzen Sie unsere FS-700 S2-Lautsprecherständer, so empfehlen wir, dass Sie diese zur Optimierung der Standfestigkeit und der Audio-Performance maximal befüllen. Verwenden Sie dazu geeignetes Material wie beispielsweise getrockneten Sand.

1. Einlaufphase 6. Pflege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Lautsprechers. Wurde er in einer kühlen Umgebung gelagert, so wird es einige Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Lautsprecher benötigt, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager- und Einsatzbedingungen. Grundsätzlich kann man sagen, dass es eine Woche dauert, bis sich die Lautsprecher nach Temperatureinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprühen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Testen Sie zuerst an einer kleinen, unauffälligen Stelle, da einige Reinigungsprodukte manche Oberflächen beschädigen können. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Kleine Punkte auf der lackierten Oberfläche können mit einer verdünnten, parfümfreien Seifenlösung entfernt werden. Streifen können mit einem Glasreiniger oder durch vorsichtiges Abwischen mit einem trockenen Mikrofasertuch beseitigt werden. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Lautsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Echtholzfurniere werden zur Minimierung von Farbveränderungen mit einem Speziallack behandelt. Trotzdem ist, wie bei allen Naturwerkstoffen, mit der Zeit mit geringfügigen Farbveränderungen zu rechnen. Diese können ausgeglichen werden, indem Sie alle Furnieroberflächen gleichmäßig dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann lange dauern, lässt sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Sie können Rissen im Furnier vorbeugen, indem Sie einen ausreichenden Abstand zwischen den Lautsprechern und direkten Wärmequellen (z. B. Heizkörpern und Warmluftventilatoren) halten.
