Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions	Largeur : 90 cm
Débit d'aspiration	Jusqu'à 800 m³/h
Niveau sonore	Max 65 dB
Filtration	Filtres à graisse en aluminium, lavables
Éclairage	LED intégrées
Modes de fonctionnement	Extraction et recyclage
Installation	Installation murale, nécessite un conduit d'évacuation
Entretien	Filtres à nettoyer régulièrement, entretien du moteur
Sécurité	Protection contre la surchauffe
Garantie	2 ans

FOIRE AUX QUESTIONS - VC36S WOLF

Comment nettoyer les filtres de la hotte WOLF VC36S ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte et plongez-les dans de l'eau chaude savonneuse. Laissez-les tremper pendant environ 15 minutes, puis frottez légèrement avec une éponge. Rincez à l'eau claire et laissez sécher avant de les remettre en place.

Que faire si la hotte WOLF VC36S ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée à une prise électrique. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout est en ordre et que la hotte ne s'allume toujours pas, contactez le service client.

Comment régler la vitesse de la ventilation sur la hotte WOLF VC36S ?

La hotte possède plusieurs réglages de vitesse. Utilisez le panneau de commande pour sélectionner la vitesse souhaitée. Appuyez sur les boutons correspondants pour augmenter ou diminuer la puissance d'aspiration.

La hotte WOLF VC36S fait-elle beaucoup de bruit ?

Un certain niveau de bruit est normal lors du fonctionnement, surtout à des vitesses élevées. Si le bruit semble anormal ou excessif, vérifiez que rien n'entrave le ventilateur et consultez le manuel pour des conseils supplémentaires.

Comment installer la hotte WOLF VC36S ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous de disposer des outils nécessaires et de respecter les recommandations de hauteur par rapport à la surface de cuisson.

Quels types de filtres dois-je utiliser pour la hotte WOLF VC36S ?

Utilisez uniquement des filtres compatibles recommandés par le fabricant. Cela garantit le bon fonctionnement et l'efficacité de la hotte.

Comment remplacer l'ampoule de la hotte WOLF VC36S ?

Pour remplacer l'ampoule, débranchez la hotte et retirez le couvercle de l'ampoule. Remplacez l'ampoule par une nouvelle de même type et remettez le couvercle en place avant de rebrancher la hotte.

La hotte WOLF VC36S peut-elle être utilisée sans évacuation extérieure ?

Oui, la hotte peut être utilisée en mode recyclage avec un filtre à charbon approprié. Assurez-vous de suivre les instructions de configuration pour ce mode.

MODE D'EMPLOI VC36S WOLF

3 Hotte installée au plafond
4 Préparation du site
6 Spécifications
8 Installation de la hotte: ventilateur interne
11 Installation de la hotte: ventilateur en ligne/à distance
14 Dépannage

Les caractéristiques et les spécifications peuvent être modifiées en tout temps sans préavis. Visitez wolfappliance.com/specs pour obtenir les renseignements les plus récents.

Remarque importante

Pour s'assurer que ce produit est installé et utilisé en toute sécurité et aussi efficacement que possible, prenez note des types de renseignement mis en évidence tout au long de ce guide :

REMARQUE IMPORTANTE met en évidence des renseignements qui sont particulièrement importants.

MISE EN GARDE

Indique une situation où une blessure mineure ou des dommages au produit peuvent se produire si les directives ne sont pas respectées.

AVERTISSEMENT

Décrit un danger qui peut causer une blessure grave ou la mort si les précautions ne sont pas respectées.

REMARQUE IMPORTANTE : Tout au long de ce guide, les dimensions entre parenthèses sont en millimètres à moins d'indication contraire.

REMARQUE IMPORTANTE : Conservez ces directives pour l'inspecteur en électricité local.

Renseignements sur le produit

Des renseignements importants sur le produit, y compris les numéros de modèle et de série, se trouvent sur la plaque signalétique du produit. La plaque signalétique est située sous le côté gauche de la hotte, au-dessus des filtres (les filtres doivent être enlevés). Reportez-vous à l'illustration ci-dessous.

Si vous avez besoin de service, communiquez avec le service Wolf certifié par l'usine avec les numéros de modèle et de série. Pour obtenir le nom du centre de service Wolf certifié par l'usine le près de chez vous ou si vous avez des questions concernant l'installation, visitez la section Support produit de notre site Web, wolfappliance.com ou appelez le service à la clientèle de Wolf au 800-222-7820.

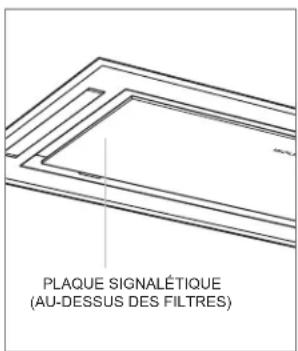

PLAQUE SIGNALÉTIQUE (AU-DESSUS DES FILTRES)

Emplacement de la plaque signalétique

DIRECTIVES IMPORTANTES

AVERTISSEMENT

EN VUE DE RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES, RESPECTEZ LES ÉLÉMENTS SUIVANTS :

a) Le travail d'installation et le câblage électrique doivent être effectués par une (des) personne(s) qualifiée(s) conformément à tous les codes et normes applicables, y compris ceux concernant la construction résistante au feu.
b) Il faut suffisamment d'air pour la combustion appropriée et l'évacuation des gaz dans le conduit (cheminée) de l'équipement de chauffage au mazout pour éviter le refoulement de l'air. Suivez les directives du fabricant de l'équipement de chauffage et les normes de sécurité comme celles publiées par la National Fire Protection Association (NFPA ou association nationale de protection contre les incendies), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE ou société américaine des ingénieurs de chauffage, réfrigération et climatisation) et les autorités locales concernant les codes.
c) Lorsque vous coupez ou percez dans un mur ou un plafond, n'endommagez pas les fils électriques ou d'autres services publics cachés.
d) Les ventilateurs à enveloppe doivent toujours être ventilés vers l'extérieur.

Gaines

AVERTISSEMENT

Utilisez uniquement des gaines métalliques.

REMARQUE IMPORTANTE : Consultez un professionnel en CVC qualifié pour des installations et des applications de gaines précises.

La hotte accepte une gaine ronde de 6 po (152). Utilisez uniquement des gaines métalliques rigides.

Un tracé de gaines court et droit est plus efficace et assure une meilleure performance. Si le tracé des gaines dépasse 50 pi (15 m), un venitlateur à débit plus élevé pourra être requis pour obtenir le débit d'air approprié. Un ventilateur à distance installé sur une gaine courte peut augmenter le niveau du bruit.

Les ventilateurs internes et en ligne nécessitent un capuchon de toit ou de mur. Utilisez des vis autotaraudeuses et du ruban d'aluminium ou du ruban adhésif en toile pour température élevée pour sceller les joints entre les sections de gaine.

La hotte comprend une persienne antiretour. Les codes locaux peuvent exiger l'utilisation d'une persienne antiretour ou d'air d'appoint. Communiquez avec votre professionnel en CVC local pour connaître les exigences précises.

Une persienne d'air d'appoint est offerte par les dépositaires Wolf autorisés.

MISE EN GARDE

En vue de réduire le risque d'incendie et de correctement évacuer l'air, acheminez l'air vers l'extérieur. Ne ventilez pas l'évacuation dans des espaces entre des murs, des plafonds, des greniers, des galeries ou des garages.

MISE EN GARDE

En vue de réduire le risque d'incendie et de choc électrique, installez cette hotte de cuisinière uniquement avec les modèles de ventilateur à distance classés pour un maximum de 3 ampères pour utilisation avec une commande de vitesse à semi-conducteur ou des ventilateurs internes fabriqués par Wolf, « Ventilateur—600 pi³/min ».

Gaines

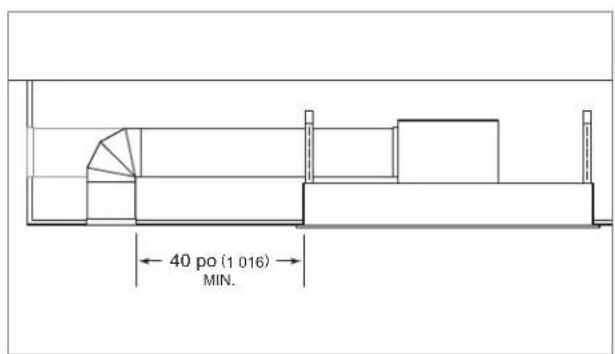

APPLICATION DE REMISE EN CIRCULATION

La hotte avec un ventilateur interne peut être installée dans une application de remise en circulation. L'évacuation d'air doit mesurer au moins 40 po (1016) de chaque côté de la hotte. Reportez-vous à l'illustration ci-dessous.

Les gaines et le couvercle d'évent ne sont pas fournis.

Une trousse de remise en circulation, offerte par les dépositaires Wolf autorisés, est requise.

40 po (1 016) MIN.

Application de remise en circulation

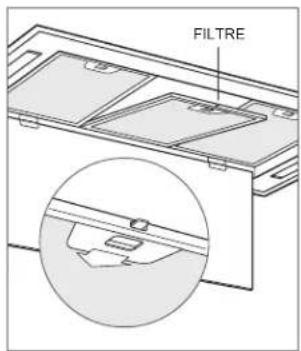

Retrait du filtre

Pour accéder aux filtres à graisse, tirez le rebord avant du panneau inférieur de la hotte vers le bas et laissez-le pivoter vers le bas.

Pour retirer les filtres, reportez-vous à l'illustration ci-dessous.

REMARQUE IMPORTANTE : Ne faites pas fonctionner la hotte de ventilation sans les filtres à graisse.

FILTRE

Retrait du filtre

Exigences d'installation

Installez la hotte à une distance de 36 po (914) à 84 po (2 134) de la partie inférieure de la hotte jusqu'au comptoir.

La hotte nécessite un assemblage de ventilateur 600 CFM interne ou a en ligne ou à 600 CFM distance, offert par les dépositaires Wolf autorisés.

Consultez un professionnel en CVC qualifié pour des installations et des applications de gaines précises.

Électricité

L'installation doit se conformer à tous les codes électriques applicables.

Repérez l'alimentation électrique dans la zone ombragée indiquée dans l'illustration ci-dessous. Ayez un fil (Romex®) d'au moins 12 po (305) pour effectuer la connexion. Un circuit séparé servant uniquement cet appareil est requis.

EXIGENCES ÉLECTRIQUES

Alimentation électrique mise à la terre, 120 volts CA, 60 Hz

Service Circuit dédié de 15 ampères

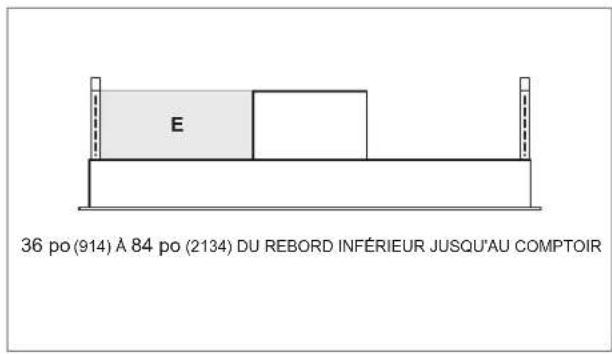

36 po (914) À 84 po (2134) DU REBORD INFÉRIEUR JUSQU'AU COMPTOIR

Emplacement de l'électricité

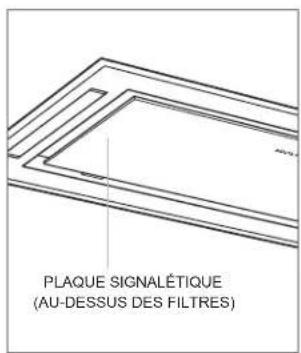

PLAQUE SIGNALÉTIQUE (AU-DESSUS DES FILTRES)

Emplacement de la plaque signalétique

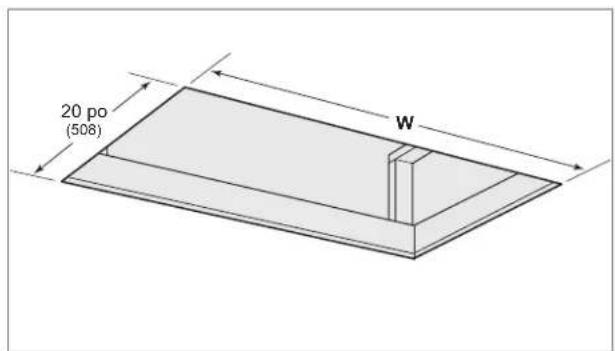

Préparation du plafond

Reportez-vous au tableau et aux illustrations ci-dessous pour la dimension des ouvertures et du cadre typique. Effectuez le cadre en utilisant du bois mesurant au moins 2 x 4 po (51 x 102). Le cadre doit pouvoir soutenir une charge d'au moins 100 lb (45 kg).

HOTTE W

Hotte de 36 po 34½ po (873)

Hotte de 48 po 46 ^1/4 po (1 175)

20 po (508) W

Dimension des ouvertures

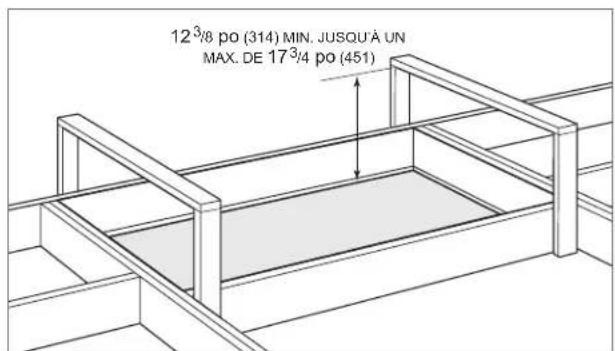

12³/8 po (314) MIN. JUSQU'À UN MAX. DE 17³/4 po (451)

Cadre de soutien (typique)

Supports de montage

Pour déterminer la hauteur des supports de montage réglables, soustrayez 5 po (127) de la hauteur du cadre de soutien (p. ex., hauteur du cadre de soutien - 5 po = H).

Utilisez les vis de 3/8 po (10) de longueur fournies pour fixer les supports. Reportez-vous à l'illustration ci-dessous.

Réglage des supports

Installation de la hotte—ventilateur interne

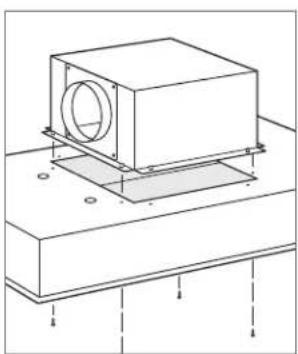

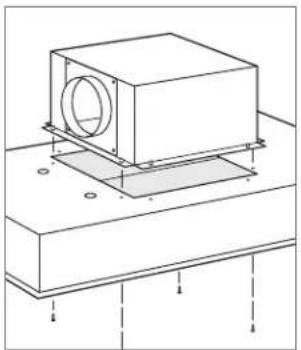

RETRAIT DU BOÎTIER DU VENTILATEUR

Retirez le boîtier du ventilateur de la hotte en retirant les quatre vis. Reportez-vous à l'illustration ci-dessous.

Retrait du boîtier du ventilateur

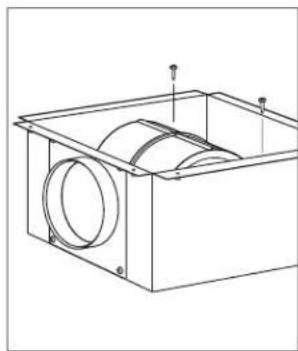

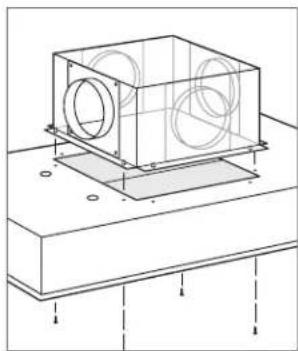

INSTALLATION DU VENTILATEUR

REMARQUE IMPORTANTE : Le ventilateur doit être installé et branché avant d'effectuer la connexion électrique jusqu'à la hotte.

1 Insérez l'évacuation ronde située sur le ventilateur dans l'évacuation ronde située sur le boîtier du ventilateur.
2 Fixez le ventilateur au boîtier du ventilateur avec le deux vis fournies avec le ventilateur. Reportez-vous à l'illustration ci-dessous.
3 Pivotez le boîtier du ventilateur de manière à ce que l'évacuation ronde de 6 po (152) soit correctement placée. Reportez-vous à l'illustration ci-dessous.
4 Fixez le boîtier du ventilateur à la hotte avec les vis existantes.

Installation du ventilateur interne

Direction de l'évacuation

Installation de la hotte—ventilateur interne

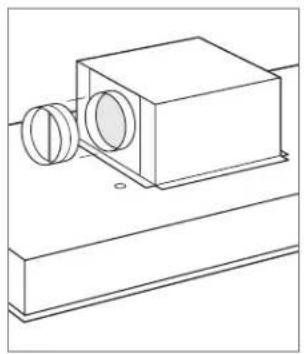

INSTALLATION DU REGISTRE

Placez le registre rond sur l'évacuation ronde et fixez avec du ruban adhésif en toile. Reportez-vous à l'illustration ci-dessous.

Installation du registre

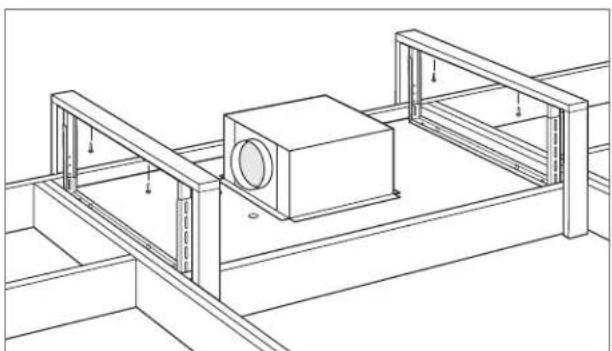

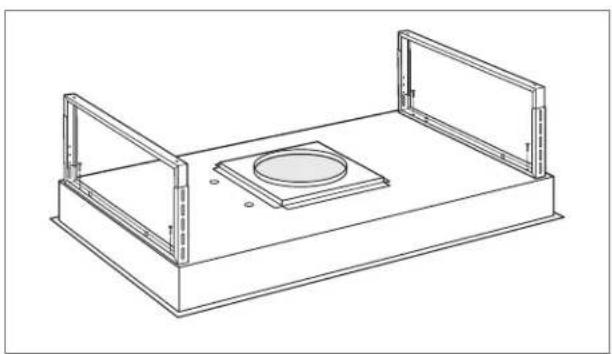

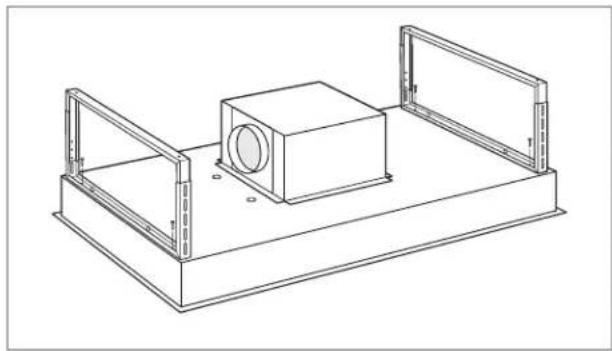

INSTALLATION DES SUPPORTS

Fixez les deux supports de montage à la hotte en utilisant les quatre vis de 916 po (14) de longueur fournies. Reportez-vous à l'illustration ci-dessous.

Installation de la hotte—ventilateur interne

INSTALLATION DE LA HOTTE

REMARQUE IMPORTANTE : La quincaillerie de montage n'est pas fournie.

1 Vérifiez que le panneau de commande de la hotte se trouve du côté droit. Reportez-vous à l'illustration ci-dessous.
2 Insérez la hotte dans l'ouverture.
3 Fixez la hotte au cadre de soutien au plafond. Reportez-vous à l'illustration ci-dessous.
4 Reliez les gaines au registre, puis fixez avec du ruban adhésif en toile.

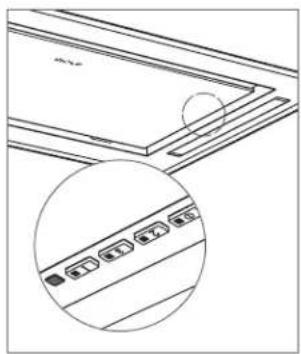

Emplacement du panneau de commande

Avant d'effectuer des connexions électriques, assurez-vous que l'alimentation est coupée au niveau du panneau de service.

1 Retirez l'alvéole défonçable située au-dessus de la boîte de connexion résidentielle, puis insérez le fil d'alimentation résidentiel (Romex®) dans le coffret électrique. Reportez-vous à l'illustration ci-dessous.
2 Reliez l'alimentation électrique au coffret électrique avec un connecteur approuvé UL ou C/UL (non fourni).
3 Reliez le fil vert ou nu de mise à la terre à la vis verte de mise à la terre. Utilisez les connecteurs de fil appropriés (non fournis) pour effectuer les connexions de blanc à blanc et noir à noir.
4 Placez toutes les connexions de câblage à l'intérieur du coffret électrique, puis installez le couvercle. Vérifiez que tous les fils sont sécurisés et non coincés entre le couvercle et le coffret électrique.
5 Insérez la fiche du boîtier du panneau de commande dans la prise du ventilateur. Reportez-vous à l'illustration ci-dessous.

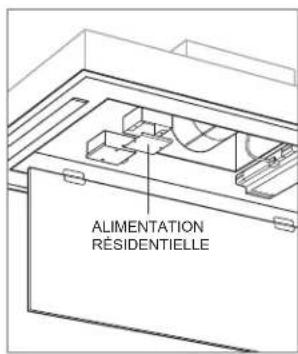

ALIMENTATION RÉSIDENTIELLE

Connexions

PRISE DU VENTILATEUR

Connexion du ventilateur

Installation de la hotte—ventilateur en ligne/à distance

RETRAIT DU BOÎTIER DU VENTILATEUR

1 Retirez le boîtier du ventilateur de la hotte en retirant les quatre vis. Reportez-vous à l'illustration ci-dessous.
2 Éliminez le boîtier du ventilateur et les vis.

Retrait du boîtier du ventilateur

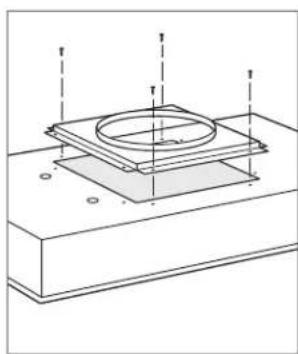

INSTALLATION DE LA BRIDE

1 Placez la bride sur le dessus de la hotte.
2 Fixez la bride à la hotte avec les vis de 1/4 po (6) de longueur fournies. Reportez-vous à l'illustration ci-dessous.

Installation de la hotte—ventilateur en ligne/à distance

INSTALLATION DES SUPPORTS

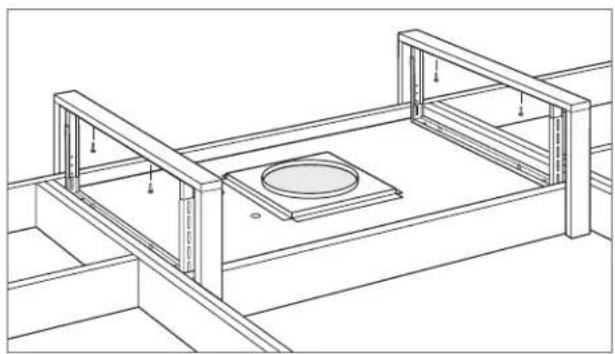

Fixez les deux supports de montage à la hotte en utilisant les quatre vis de 116 po (14) de longueur fournies. Reportez-vous à l'illustration ci-dessous.

REMARQUE IMPORTANTE : La quincaillerie de montage n'est pas fournie.

1 Vérifiez que le panneau de commande de la hotte se trouve du côté droit. Reportez-vous à l'illustration ci-dessous.
2 Insérez la hotte dans l'ouverture.
3 Fixez la hotte au cadre de soutien au plafond. Reportez-vous à l'illustration ci-dessous.
4 Reliez les gaines au registre, puis fixez avec du ruban adhésif en toile.

Emplacement du panneau de commande

Installation de la hotte—ventilateur en ligne/à distance

CONNEXIONS

AVERTISSEMENT

Avant d'effectuer des connexions électriques, assurez-vous que l'alimentation est coupée au niveau du panneau de service.

Alimentation résidentielle :

1 Retirez l'alvéole défonçable située au-dessus de la boîte de connexion résidentielle, puis insérez le fil d'alimentation résidentiel (Romex®) dans le coffret électrique. Reportez-vous à l'illustration ci-dessous.
2 Fixez l'alimentation électrique au coffret électrique avec un connecteur approuvé UL ou C/UL (non fourni).
3 Reliez le fil vert ou nu de mise à la terre à la vis verte de mise à la terre. Utilisez les connecteurs de fil appropriés (non fournis) pour effectuer les connexions de blanc à blanc et noir à noir.
4 Placez toutes les connexions de câblage à l'intérieur du coffret électrique, puis installez le couvercle. Vérifiez que tous les fils sont sécurisés et non coincés entre le couvercle et le coffret électrique.

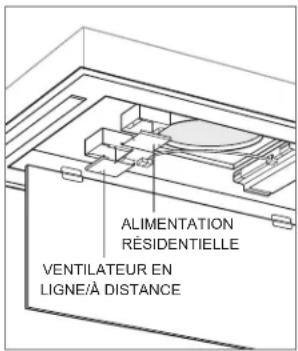

ALIMENTATION RÉSIDENTIELLE VENTILATEUR EN LIGNE/À DISTANCE

Connexions

Alimentation en ligne/à distance :

1 Retirez l'alvéole défonçable située au-dessus de la boîte de connexion en ligne/à distance du ventilateur, puis insérez le fil d'alimentation résidentiel (Romex®) du ventilateur dans le coffret électrique.
2 Fixez l'alimentation électrique au coffret électrique avec un connecteur approuvé UL ou C/UL (non fourni).
3 Reliez le fil vert ou nu de mise à la terre à la vis verte de mise à la terre. Utilisez les connecteurs de fil appropriés (non fournis) pour effectuer les connexions de blanc à blanc et noir à noir.
4 Placez toutes les connexions de câblage à l'intérieur du coffret électrique, puis installez le couvercle. Vérifiez que tous les fils sont sécurisés et non coincés entre le couvercle et le coffret électrique.
5 Insérez la fiche du boîtier du panneau de commande dans la prise située sur le côté de la boîte de connexion.

Achèvement

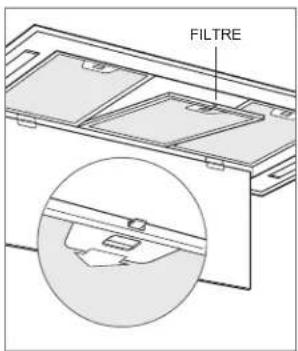

1 Installez les filtres à graisse. Reportez-vous à l'illustration ci-dessous.
2 Basculez le couvercle inférieur vers le haut pour le replacer.
3 Rétablissez l'alimentation électrique au niveau du panneau de circuit et vérifiez le fonctionnement.

FILTRE

Installation du filtre

Dépannage

REMARQUE IMPORTANTE : si la hotte de ventilation ne fonctionne pas correctement, suivez ces étapes de dépannage :

• Vérifiez l'alimentation électrique de la hotte de ventilation.
  • Vérifiez les connexions des fils.
• Si la hotte de ventilation ne fonctionne pas correctement, communiquez avec le centre de service Wolf certifié par l'usine. Ne tentez pas de réparer la hotte. Wolf n'est pas responsable du service requis pour corriger une installation défectueuse.
