808332 - Hotte WOLF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Wolf
Modèle	808332
Utilisation	Évacuation des fumées et odeurs de cuisson
Matériau	Acier
Type d'installation	Encastrable ou mural
Options de décharge	Horizontale ou verticale
Filtres	Filtres métalliques lavables
Entretien	Nettoyer régulièrement la soufflerie et les filtres
Sécurité	Couper le courant avant entretien, mise à la terre obligatoire
Alimentation	120 V~, 60 Hz
Puissance	Non spécifiée
Niveau sonore	Non spécifié
Débit d'air	Non spécifié
Dimensions (L x P x H)	Non spécifiées
Poids	Non spécifié
Réparabilité	Pièces non listées
Garantie	Consultez votre revendeur
Informations générales	Notice d'utilisation et mode d'emploi disponibles

FOIRE AUX QUESTIONS - 808332 WOLF

Comment installer la hotte Wolf 808332 ?

L'installation doit être réalisée par un professionnel qualifié. Suivez les instructions de montage selon le type de construction (en cours ou existante). Assurez-vous de respecter les codes locaux et nationaux.

Quel type de conduit utiliser ?

Utilisez uniquement des conduits de ventilation en acier pour réduire les risques d'incendie. La décharge doit toujours se faire à l'extérieur.

Comment nettoyer la soufflerie ?

Débranchez l'alimentation. Retirez le panneau d'accès, déconnectez la soufflerie, retirez les écrous de fixation et sortez-la délicatement. Nettoyez avec un aspirateur ou un chiffon doux et du savon doux. Ne laissez pas d'eau pénétrer dans le moteur. Assurez-vous qu'elle soit complètement sèche avant la réinstallation.

À quelle fréquence dois-je nettoyer les filtres ?

Nettoyez les filtres régulièrement pour éviter l'accumulation de graisse. La fréquence dépend de l'utilisation, mais au moins une fois par mois est recommandé.

Que faire en cas de feu sur la surface de cuisson ?

Étouffez les flammes avec un couvercle hermétique ou une plaque métallique. Éteignez la cuisinière. N'utilisez jamais d'eau. Si le feu est petit et maîtrisable, utilisez un extincteur de classe ABC. Sinon, évacuez et appelez les pompiers.

Puis-je utiliser la hotte sans conduit ?

Non, la hotte Wolf 808332 est conçue pour une évacuation extérieure. Elle ne fonctionne pas en mode recyclage.

Comment brancher électriquement la hotte ?

Le câblage doit être effectué par un électricien qualifié conformément aux codes locaux. La hotte doit être mise à la terre. Coupez le courant au tableau avant toute intervention.

Où puis-je trouver les pièces de rechange ?

Contactez le fabricant ou votre distributeur agréé pour les pièces de rechange. La notice ne liste pas de pièces spécifiques.

La hotte fait du bruit, que faire ?

Vérifiez que la soufflerie est propre et équilibrée. Assurez-vous qu'il n'y a pas de poussière de chantier dans le moteur. Si le bruit persiste, contactez un professionnel.

Puis installer la hotte au-dessus d'une baignoire ?

Si installée au-dessus d'une baignoire ou douche, elle doit être marquée comme appropriée et connectée à un circuit protégé GFCI. Ne placez jamais d'interrupteur accessible depuis la baignoire.

MODE D'EMPLOI 808332 WOLF

1. Utilisez cette unité seulement de la façon prévue par le fabricant. Pour d'autres renseignements, contactez le fabricant ou votre distributeur.
2. Avant d'effectuer une réparation ou un entretien sur cet appeareil, coupez le courant au tableau d'alimentation et verrouillez celui-ci pour empêcher que la tension soit remise accidentellement. Lorsque le verrouillage de la déconnexion n'est pas possible, mettez bien en vue un signal d'advertissement telle qu'une étiquette, sur le panneau d'alimentation.
3. L'installation et la pose des fils électriques doivent être effectuées par une ou des personnes qualifiées conformément à tous les codes et normes applicables, incluant les normes de construction en rapport aux incendies.
4. Il faut suffisamment d'air pour une combustion appropriée et l'échéappement des gaz par le tuyau de la cheminée de l'équipment brûlant du combustible pour prévenir un contre-courant. Suivez les instructions du fabricant de l'équipment de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et des autorités du code local.
5. Lors de la coupe ou du perçage dans un mur ou un plafond, prenez soit de ne pas endommager les fils électriques et les autres utilisés dissimulées.
6. La décharge des ventilateurs à conduit par l'objet doit toujours se faire à l'extérieur.
7. Pour réduire le rsque d'incendie, utilisez seulement des donduits de ventilation en acier.
8. Si cette unité doit être installée au-dessus d'une baignoire ou d'une douche, elle doit être marquee comme étant appropriée pour l'application et être connectée à un circuit dérivé protège GFCI (interrupteur de circuit en cas de défaut de mise à la terre du neutre).
9. Ne placez jamais un interrupteur dans un endroit où il peut etre rejoint d'une baignoire ou d'une douche.
10. Cette unité doit être mise à la terre.

AFIN DE DIMINUER LES RISQUES D'INCENDIE POUVANT SE DECLENCHER SUR LA SURFACE DE CUISSON:

1. Ne jamais laisser sans surveillance des unités de surface régles à feu vif. En plus de générer de la fumée, les débordements de graisse peuvent prendre feu. Chauffer les huiles lentement à feu doux ou moyen.
2. Toutjoursmettre en marche la hotte durant la cuisson a feu vif ou la cuisson d'aliments à flamber.
3. Nettoyer regulierement les ventilateurs d'airation. On ne doit tolérer aucune accumulation de graisse sur le ventilateur ou sur le filtre.
4. Utiliser une casserole de grosseur appropriée. Toujours utiliser une batterie de cuisine proportionnelle à l'élément de surface.

AFIN DE DIMINUER LES RISQUES DE BLESSURES POUVANT SURVENIR LORSQU'UN FEU SE DÉCLENCHE SUR LA SURFACE DE CUISSON, SUIVEZ CES DIRECTIVES:

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à biscuits ou un plateau en métal puis éteignez la cuisinière. PRENEZ GARDE AUX BRULURES. Si vous ne parvenez pas à eteindre immidiatement les flammes, EVACUEZ LES LIÉUX ET CONTACTEZ VOTRE POSTE LOCAL DE LUTTE CONTRÉ LES INCENDIES.
2. NE VOUS EMPAREZ JAMAIS D'UN PLAT QUI S'EST ENFLAMME - Vos risqueriez de vous brûler.
3. N'UTILISEZ JAMAIS D'EAU, incluant les linges à vaiselles ou serviettes

AVERTISSEMENT

mouillés car cela peut provoquer une violente Explosion de vapeur.

1. Utilisez un extincteur SEULEMENT si:

A. Il s'agit d'un extincteur de classe ABC et que vous savez comment vous en servir.
B. Il s'agit d'un petit feu qui ne se propage pas ailleurs que sur la cuisineire.
C.Vous avez appelé votre poste local de lutte contre les incendies.
D. Vous pouvez combattre le feu tout en ayant accès à une sortie.

• Base sur "Kitchen Fire Safety Tips"édité par NFPA.

ATTENTION

1. Pour ventilation générale seulement. Ne l'utilise pas pour evacuer les vapeurs ou matériaux dangereux ou que peuvent exploser.
2. Pour éviter d'endommager les coussinets du moteur et des turbines bruyantes et/ou mal équilibrées, assurez que l'unité motrice est exemple de poussière provenant des murs en pierres sèches et la construction.
3. Si le ventilateur est installé dans un endroit non conditionné (tel qu'un grenier): Entourez le ventilateur d'un isolant thermique afin de réduire toute condensation eventuelle.
4. Veuillez lire l'étiquette de specifications sur le produit pour d'autres renseignements et exigences.

TABLE DES MATIÈRES

Ce manuel se divise comme suit :

• INSTALLATION TYPIQUE

Cette section montre une installation standard dans unBATIMENT en cours de construction ou déjà construit.

• Montage (construction en cours)
• Montage (construction terminée)
• Montage (kit pour accrocher)
• Installation des conduits (décharge horizontally de ventilateur)

• Câblage

• OPTIONS DE MONTAGE

• POSITION DE LA PLAQUE DE CÁBLAGE

• OPTIONS D'INSTALLATION DES CONDUITS

• Positions de la décharge de la soufflierie

• Installation des conduits (décharge vertical de ventilateur)

• UTILISATION ET ENTRETIEN

Installeur: Remetez ce manuel au propriété de maison.

Propriétaire de maison: Mode d'utilisation et soin à la page 8.

INSTALLATION TYPIQUE

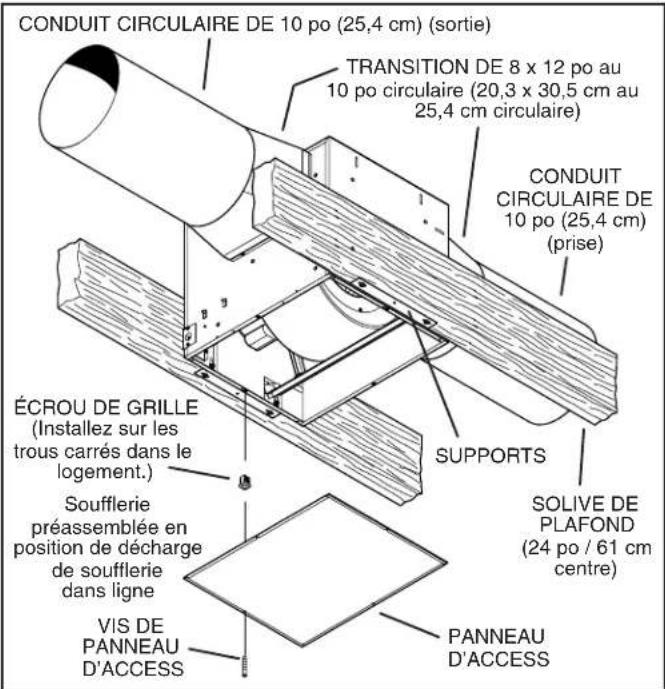

MONTAGE (Construction en cours)

Appareil installed dans un batiment en cours de construction.

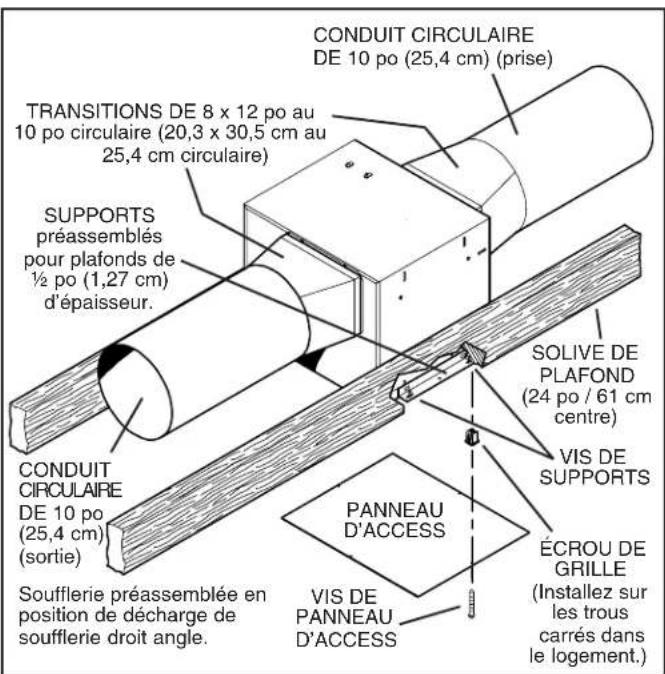

MONTAGE (construction terminée)

Appareil installed dans unBATIMENTdéja construit.

IMPORTANT: Retirez la bande d'expédition de l'amortisseur. Veiller à夕阳er le ruban adhési f d'expédition du volet du registre et s'assurer que ce dernier s'ouvre et se ferme librement à l'intérieur du conduit. Utiliser du ruban adhési pour assurer et étancher les raccords des conduits.

INSTALLATION TYPIQUE

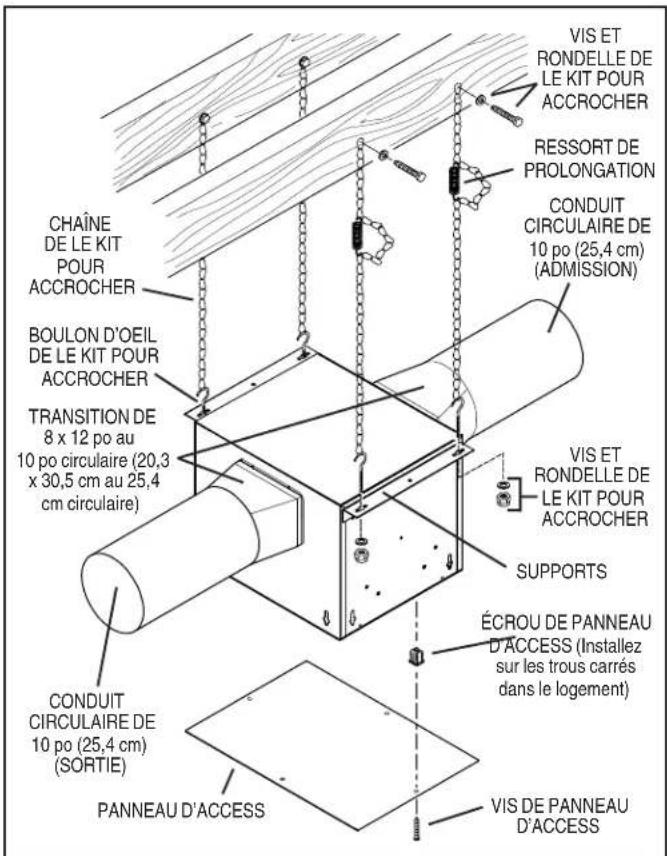

MONTAGE EN UTILISANT LE KIT DE CINTRE (inclus)

Soufflerie préassemblée en position de décharge dans ligne.

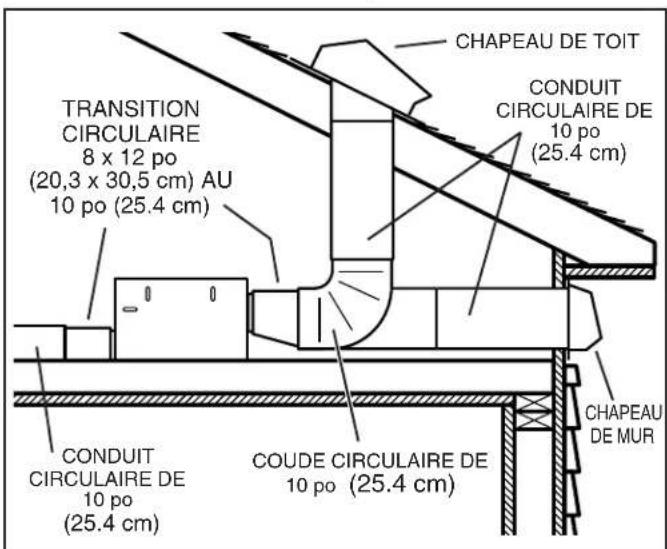

INSTALLATION DES CONDUITS (décharge horizontal de ventilateur)

Deux manières de raccorder les conduits à un apparéil prémonté.

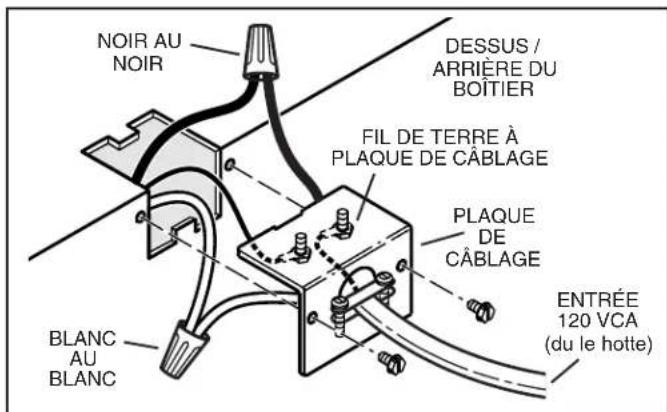

CÁBLAGE

Le ventilateur peut être branché depuis l'extérieur du boitantier. Utiliser des connecteurs homologues UL pour les branchements, conformément aux codes locaux en vigueur.

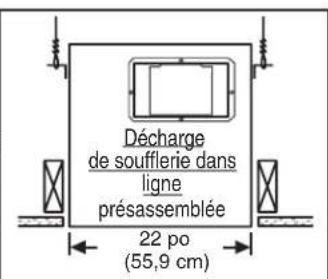

OPTIONS DE MONTAGE

Des écrous à six pans 1/4-20 fixent les supports au boîtier. Desserrer et desserrer ou retarder et replacer les écrous si nécessaire, selon la position désirée pour le support.

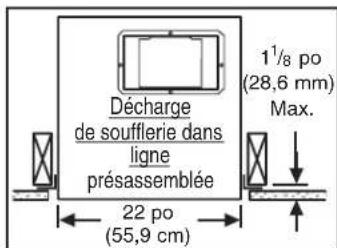

Supports en position préassemblée (Sortie parallele aux solives) (Bâtiment en cours de construction)

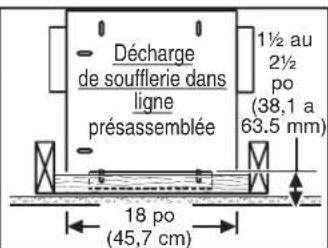

Supports returnes et fixes a un cadre supplémentaire. Sortie perpendicularaux solves) Construction neuve ou existante

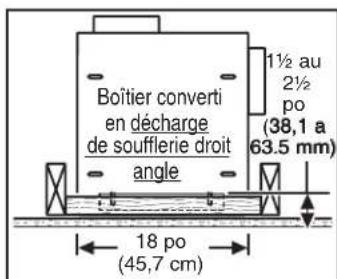

Supports returnes et fixes a un cadre supplémentaire. (Sortie droit angle.) Construction neuve ou existante)

Supports returnes et fixes en haut du boitier. Boitier suspendu par des cables. (Sortie parallele aux solives) (Construction neue ou existante)

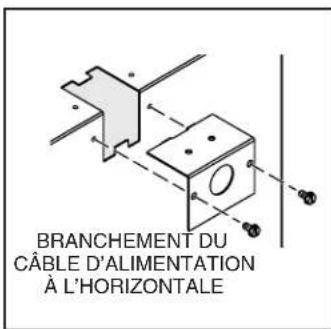

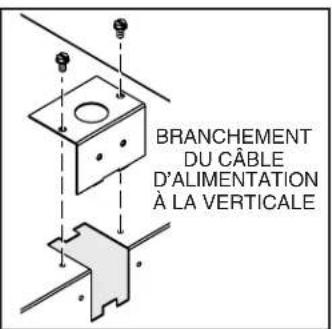

POSITION DE LA PLAQUE DE CÂBLAGE

La plaque de câblage se fixe sur le côté ou sur le dessus du boitier.

Ventilateur illustré en position de décharge de soufflerie dans ligne. (Préassemblé)

Ventilateur illustré en position de décharge de soufflerie droit angle. (Changer la position du panneau amovible tel qu'illustré.)

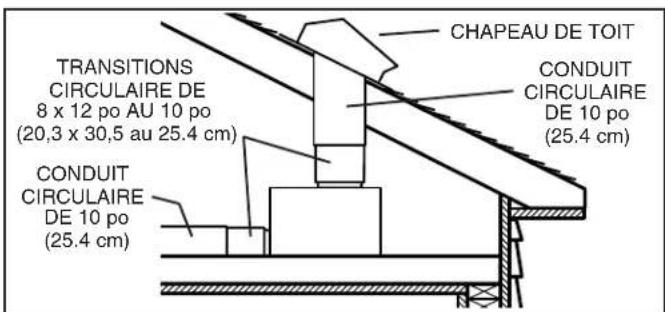

INSTALLATION DES CONDUITS (décharge vertical de ventilateur)

Raccordement de conduit typique à un ventilateur converti en décharge verticale

UTILISATION ET ENTRETIEN

Suivre les instructions de cablage fournies avec le hotte et respecter tous les codes locaux et provinciaux en vigueur, de même que le Code national de l'électricité.

AVERTISSEMENT: Pour diminuer les risques de décharge électrique, débrancher la source d'alimentation avant toute opération d'entretien.

Pour nettoyer la soufflerie : Retirer la panneau d'access, débrancher la soufflerie du boitier, retarder les écrous de fixation de la soufflerie et retarder delicatement la soufflerie du boitier. Utiliser un accessoire d'aspirateur approprié ou retarder la grille et nettoyer à l'aide d'un chiffon doux et de savon ou de détergent doux pour nettoyer la zone de décharge de la soufflerie et la roue. NE PAS LAISSE R D'EAU S'INFILTRER DANS LE MOTEUR. S'assurer que la soufflerie est complètement sèche avant de la réinstaller.

Le moteur est lubrifié en permanence. Ne pas lubrifier ou démonter le moteur.
