DS 75190 N - Hotte Orbegozo - Notice d'utilisation et mode d'emploi gratuit

Marque	Orbegozo
Modèle	DS 75190 N
Type de produit	Hotte de cuisine murale
Largeur (estimation)	75 cm
Distance minimale au-dessus de la plaque	65 cm (gaz), 65-75 cm (recommandée)
Alimentation électrique	220-240 V ~ 50 Hz
Nombre de vitesses	3 (1 faible, 2 moyen, 3 haut)
Éclairage	LED intégré
Fonction arrêt automatique	Oui (minuterie 5 minutes)
Type d'évacuation	Extérieur (conduit Ø150 mm) ou recyclage (filtre à charbon optionnel)
Filtre à graisse	Lavable (nettoyage mensuel)
Filtre à charbon	Optionnel, changement annuel
Nettoyage extérieur	Chiffon doux et savon doux
Sécurité enfants	Surveillance requise, emballages hors de portée
Utilisation	Domestique uniquement, pas pour barbecue
Installation	Par un technicien qualifié
Poids estimé	10 kg
Réparabilité	Contacter le service technique agréé
Pièces détachées	Filtre à graisse, filtre à charbon, ampoule LED
Normes	Directive Basse Tension 2006/95/CE, CEM 2004/108/CE

FOIRE AUX QUESTIONS - DS 75190 N Orbegozo

Comment installer la hotte Orbegozo DS 75190 N ?

L'installation doit être réalisée par un technicien qualifié. Percez les trous pour le support mural, fixez-le, accrochez la hotte et vissez-la. Pour l'évacuation extérieure, raccordez un conduit de diamètre 150 mm. Respectez une distance de 65 cm minimum au-dessus d'une plaque à gaz.

Comment nettoyer le filtre à graisse ?

Retirez le filtre en appuyant sur le bouton de blocage. Lavez-le à l'eau chaude savonneuse ou au détergent doux. Rincez et séchez complètement avant de le remettre. Nettoyez-le tous les mois pour éviter les risques d'incendie.

Que faire si le moteur ne fonctionne pas alors que la lumière est allumée ?

Vérifiez si la lame du ventilateur est bloquée. Si c'est le cas, éteignez la hotte et contactez un service technique. Si le moteur est endommagé, il doit être réparé par un professionnel.

Quelle est la distance recommandée entre la hotte et la plaque de cuisson ?

La distance doit être comprise entre 65 et 75 cm pour une efficacité optimale. Pour une plaque à gaz, la distance minimale est de 65 cm, sauf indication contraire du fabricant de la plaque.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage. Vous devez installer un filtre à charbon (non fourni) qui absorbe les odeurs. L'air est ensuite renvoyé dans la pièce. La puissance d'aspiration sera alors réduite.

Comment changer le filtre à charbon ?

Retirez d'abord le filtre à graisse. Placez le filtre à charbon sur le moteur et tournez-le jusqu'au déclic. Il doit être changé au moins une fois par an, selon la fréquence d'utilisation.

Comment activer l'arrêt automatique ?

Maintenez les boutons + et - enfoncés pendant 1 seconde. L'écran clignote et un compte à rebours de 5 minutes démarre. Après ce délai, le moteur et la lumière s'éteignent automatiquement.

Que faire en cas de vibrations excessives ?

Vérifiez que la hotte est bien fixée au support mural et que le moteur est correctement ajusté. Si la lame du moteur est endommagée, éteignez la hotte et contactez un service technique.

Comment remplacer l'ampoule LED ?

L'ampoule LED est intégrée et peu susceptible de tomber en panne. Si elle ne fonctionne plus, contactez le service technique pour obtenir la pièce de rechange adaptée.

Où trouver la notice complète ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com ou demander une copie par email à l'adresse [e-mail].

MODE D'EMPLOI DS 75190 N Orbegozo

Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.

1. Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes représentant un handicap physique, sensoriel, mental ou moteur, voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
2. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.
3. Gardez l'appareil et le câble à l'écart des enfants de moins de 8 ans.
4. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) à leur portée.
5. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique/agréé.
6. Ne débranchez jamais en tirant sur le cordon.
7. Ne jamais le faire fonctionner si le cordon ou la fiche sont abîmés ou si vous remarquez que l'appareil ne fonctionne pas correctement.
8. Ne pas manipuler l'appareil, les mains mouillées.
9. Ne jamais placer l'appareil près dans l'eau ou autre liquide.
10. Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.
11. L'appareil doit être installé suivant les normes nationales pour les installations électriques.
12. Cet appareil est seulement apte pour une utilisation domestique.
13. En cas que vous avez besoin d'une copie du manuel d'instructions, vous pouvez le demander à l'adresse e-mail [e-mail]
14. AVENTISSEMENT: En cas de mauvaise utilisation de l'appareil, il ya un risque de blessure. L'évacuation ne doit être acheminée ni dans une chaminée servant à l'évacuation de fumées ou de gaz combustibles, ni dans un conduit servant de cheminée pour des pieces où sont installées des sources de chaleur à foyer ouvert. Pour canaliser les vapeurs, respectez les dispositions des autorités comptées en la matière. En cas de factionanement conjoint de la hotte à évacuation extérieur et d'autres sources de chaleur dont les foyers exigent un conduit de cheminée, contrôlez s'il y a un apport d'air suffisant.
15. Ne laissez jamais les enfants utiliser l'appareil.
16. La hotte a été conçue pour une utilisation domestique uniquement, elle ne convient pas pour un barbecue, une rôtisserie ou pour tout autre but commercial.
17. Veuillez demander à un technicien de réaliser l'assemblage.
18. La hotte et son filtre doivent être nettoyés régulièrement afin d'en assurer le bon fonctionnement.
19. Avant de nettoyer l'appareil, veuillez éteindre le courant du disjoncteur principal.
20. Nettoyez la hotte selon le mode d'emploi et maintenez-la hors de danger d'incendie.
21. S'il existe un quelconque défaut sur l'appareil, veuillez appeler le service de réparations pour prendre rendez-vous avec un technicien réparateur. N'essayez pas de contrôle les filtres quand la hotte est en service
22. Ne bouchez pas les lampes ou le couverlampes après un usage prolongé de l'ordinateur. Il est interdit de flamber des aliments sous la hotte.
23. Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendies.
24. Surveillezcontentementlafriturepouréviterquel'huilesurchaufféeneprennefeu.
25. Nous déclinons toute responsabilité en cas de dommages dus à l'inobservation des recommandations sus-indiquées. D'évacuation d'air ne doit pas être envoyé par des conducteurs utilisés pour évacuer les fumées provenant d'appareils fonctionnant au gaz ou autre combustible.
26. La distance minimale entre les éléments de cuisson et le fond de la hotte doit être d'au moins 65 cm lorsque le capot est installé sur un élément de cuisson au gaz. Si les instructions pour l'installation de l'élément de cuisson à gaz indiquent une plus grande distance, celles-ci doivent être prises en compte. La distance de 65 cm ne peut pas être réduite.
27. La réglementation en matière d'évacuation d'air doit être respectée.

Installation

Préparation de l'installation

a. Si vous avez une sortie à l'extérieur, votre hotte peut être raccordée comme image c-dessous au moyen d'un conduit d'extraction (aluminium, tube flexible ayant un diamètre intérieur de 150 mm).

b. Avant l'installation, éteignez la hotte et débranchez-la de la prise.

c. La hotte doit être placée à une distance de 65-75cm au-dessus de la surface de cuisson pour le meilleur effet.

Installation (sortie vers l'extérieur)

• Perce les trous 3 × 8 mm pour accommoder le support. Visser et serrer le support sur le mur avec les vis et chevilles fournies.

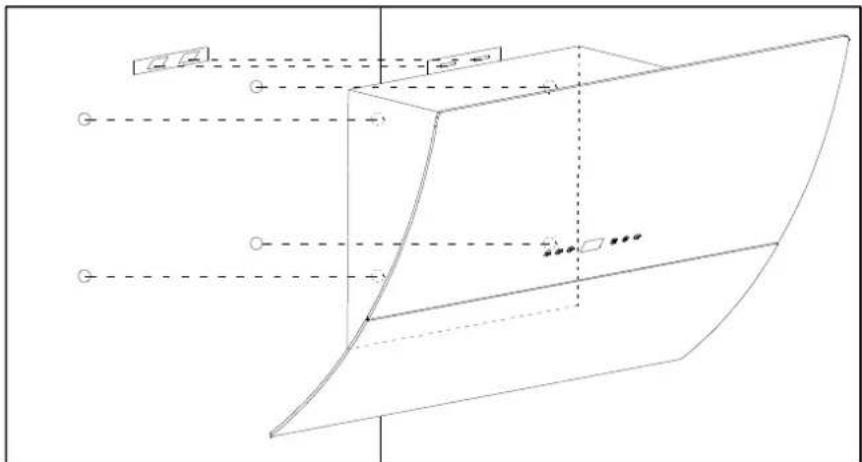

• Votre modèle DS 75XXX/ DS 80XXX a besoin de faire des trous de 4x8mm plus, placer le capot dans le support, marquer les 4 points que l'image ci-dessous montre, restaurer la hotte et percer les trous. Placer le bouchon à vis.

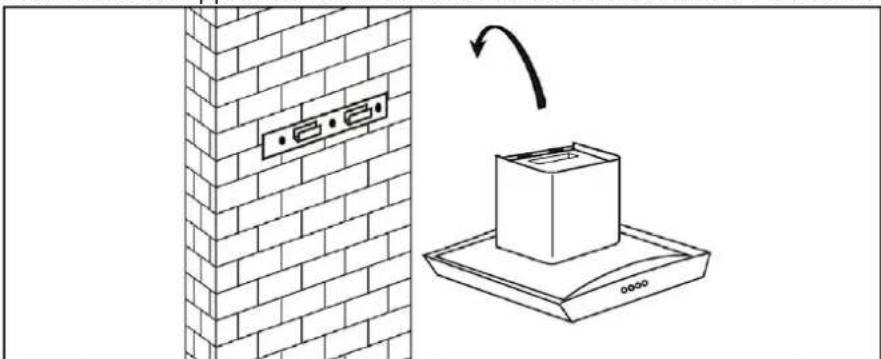

Accrochez la hotte sur le support mural et vissez-la au mur à travers les 4 trous forés avant.

Fixer le réducteur à la hotte. Ensuite, placez le tube de l'extraction dans le réducteur comme le montre l'image.

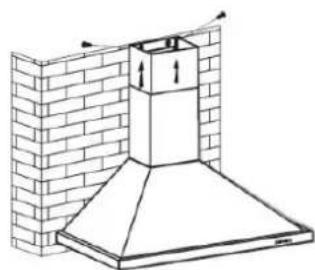

• Assemblage de cheminée extérieure: la cheminée externe est assemblée avec deux plaques fournies, et une autre en plan en "U". Mettez la cheminée supérieure dans la cheminée inférieure et vissez la plaque plane dans la cheminée inférieure comme il est indiqué sur l'image ci-dessous.

Installation de la cheminée: mettre sur la hotte et visser les brides qui sont sur le côté dessus de la hotte.

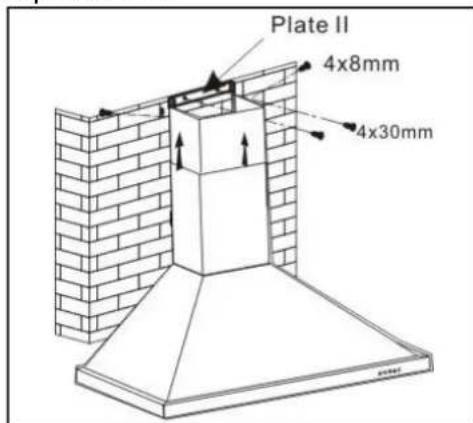

• Place "U" plaque sur la hauteur désirée, marquer et percer deux trous dans le mur, mettre les bouchons à vis et visser la plaque au mur.

• Aller jusqu'à la cheminée supérieure jusqu'à ce que la plaque "U" et visser dessus de la cheminée de la plaque « U ».

Installation (évacuer l'intérieur)

Si vous ne possédez pas de sortie vers l'extérieur, le tube d'extraction ne sera pas nécessaire et l'installation sera la même que la section précédente.

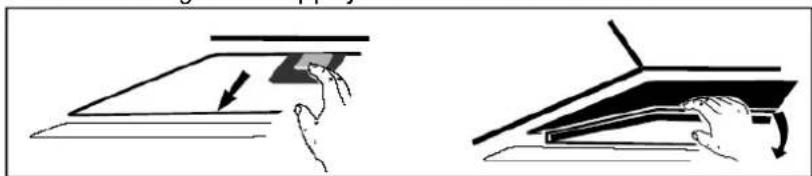

Le filtre à charbon (non fourni) peut être utilisé pour éviter les odeurs. Pour installer le filtre à charbon, d'abord vous devez retirer le filtre àGRaisse. Appuyer sur le bouton de bloc et tirez.

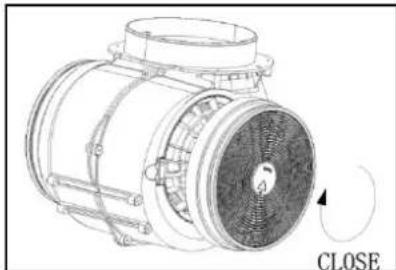

Placer le filter à charbon dans le moteur ci-dessous. La photo montre et tourner jusqu'à ce que son "clic". Faites la même chose de l'autre côté.

Conseils:

Veiller à ce que le filtre à charbon est bien placé. Sinon, il peut tomber et causer des dommages à la hotte. Lorsque le filtre à charbon est placé, la puissance d'aspiration sera plus faible.

ON/OFF: allumer et éteindre le moteur. + Accélérer: pousser à augmenter la puissance d'aspiration de la hotte. — Speed down: pousser à réduire la puissance d'aspiration de la hotte. Lumière. 8 Affichage numérique: il vous montrera la vitesse du moteur: 1, faible; 2, milieu; 3, haute; 4, très élevé (seulement disponible en modèles DS 80170 et DS 80190).

Auto-off: gardez les boutons + et - pressés 1 seconde, l'écran scintillera et va commencer un compte à rebours de 5 minutes. Après 5 minutes, le moteur et la lumière s'éteignent automatiquement et émet un coup de sifflet.

Entretien

Avant de nettoyer la hotte, assurez-vous qu'elle est éteinte et débranchée.

Nettoyage de l'extérieur de la hotte

Utilisez un chiffon doux imbibé d'eau et de savon doux ou un détergent domestique. Ne jamais utiliser de tampon à recycler en métal, produits abrasifs ou brosse dure pour nettoyer, il pourrait gratter.

Nettoyage mensuel du filtre à graisse

IMPORTANT: nettoyer le filtre chaque mois pour éviter tout risque d'incendie.

Le filtre recueille la graisse, fumée et la poussière, donc l'efficacité de la hotte dépend de l'état du filtre. Si il est pas propre, les déchets de graisse (inflammable) seront potentiellement bloquer le filtre. Retirez-le et plongez-le dans l'eau avec du savon ou du détergent. Après cela, rincez et laissez sécher. Filtre à graisse ne peut pas être propre vaisselle.

Changement annuel du filtre à charbon

Applique seulement pour évacuer l'intérieur de la hotte (non relié à la sortie à l'extérieur). Ce filtre piège les odeurs et doit être changé une fois par an au moins, en fonction de la fréquence à laquelle vous utilisez le hotte.

Changer une lumière

Cette hotte a LED, il est donc peu probable qu'elle échoue. Dans le cas où cela se produit, vérifier auprès du service assistant pour vous fournir la pièce de rechange appropriée.

DéPANNAGE

Difficulté	Cause	Solution
La lumière est allumé, mais le moteur ne fonctionne pas.	La lame du ventilateur est bloc.	Éteignez la hotte et le prendre à un service technique pour le fixer
	Le moteur n'est endommagé
Moteur et la lumière ne fonctionnent pas.	Le cordon n'est pas brancher.	Branches le cordon d'alimentation.
Sérièux vibrations dans l'unité.	La lame du moteur est endommagée.	Éteignez la hotte et le prendre à un service technique.
	Moteur n'est pas ajusté fermement.	Éteignez la hotte et le prendre à un service technique.
	La hotte est pas bien accroché sur le support.	Descendez la hotte et vérifier si le support est bien situé.
Le rendement d'aspiration.	Trop de distance entre la hotte et la surface de cuisson.	Réglez la distance de 65-75cm.

Enlèvement des appareils ménagers usagés.

La directive européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations

de collecte séparée.

Les consommateurs devent contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

Cet appareil est conforme aux exigences de la Directive Basse Tension 2006/95/CE et aux exigences de la directive EMC 2004/108/CE.
