MODE D'EMPLOI Power TMS65 Rockford Fosgate

Installation et fonctionnement

Toutes nos félicitations pour avoir acheté la(Meilleure marque d' amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heures que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de creer une vaste gamme de produits capables de reproduce toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appeareil par un distributeur agreé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soit de dire la garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posseder un super produit et d'assurer une installation qualifiée compétente. Vous doivent veiller à ce que votre installerer utilise des accessoires d'origine fournis par Rockford Fosgate. Rockford Fosgate a tout ce qu'il vous faut, des cables RCA aux cables de haut-parleur, en passant par les cables d'alimentation et les connecteurs de batterie. Insistez pour les avoir! ÀpRES tout,Vote nouveau système ne mérite rien de moins.

Pour compléter cette nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web : www.rockfordfosgate.com

ou, aux Etats-Unis, appelez le I-800-669-9899 ou envoyez un fax au I-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

PRATIQUEZ UNE ÉCOUTE SANS RISQUES

Une exposition continue à des niveaux de pression acoustique supérieur à 100 dB peut cause une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produit des niveaux de pression acoustique bien au-delà de 130 dB.

Faites preuve de bon sens et pratiquez une écoute sans risques

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez toute distributeur/agree Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au

1-800-669-9899. Veuillez avoir les numeros de mode et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numero de série est indiqued sur l'extérieur de I'emballage.Veuliez l'inscrite ci-dessous dans I'espace reservé a cet effet. Il permettra de vérifier votre garantie et de retrouveryer ihre apparéil en cas de vol.

Numéro de série :

Numéro de modele:

TABLE DES MATIÈRES

Introduction 2

Consignes de sécurité 3

Particularités techniques. 4-5

Installation. 5-8

Considerations concernant l'installation . . . 5

Emplacements de montage 5

Batterie et charge 6

Câblage du système. 6

Fonctionnement 8

Réglage de l'objet passif 8

Réglage de niveau fort variable 8

Réglage du gain 8

Dépannage. 9

aracteristiques 10

Informations sur la garantie limitee . I I

NOTE : consultez chaque section pour de plus amples informations.

©2011 Rockford Corporation. Tous droits réservés.

Rockford Fosgate, le logo Rockford Fosgate, le logo POWER et le logo PUNCH sont des marques déposées ou des marques de commerce de Rockford Corporation.

AVANT DE COMMENCER

Bienvenue à Rockford Fosgate! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations continues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

CONSIGNES DE SECURITÉ

ADVERTISSEMENT

Le symbole accompagnant le mot « AVERTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

MISE EN GARDE

Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut cause des blessures ou endommager l'appareil.

MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez dire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

CONTENU DE L'EMBALLAGE

Un amplificateur mono Punch, modele PBR300X4

Manuel d'installation et d'utilisation

Faisceaux d'enceintes/RCA - Entrée (avant et arrêté)

Faisceaux d'enceintes - Sortie (avant et arrêté)

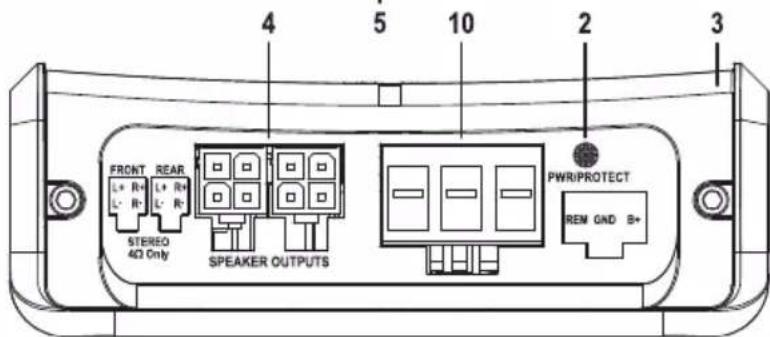

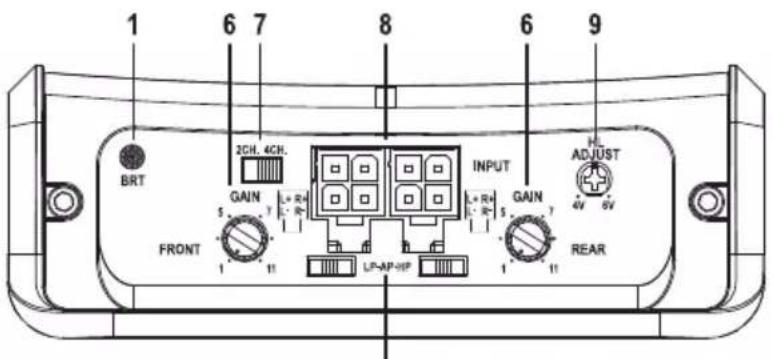

1. DEL de BRT (Boosted Rail Technology) - Cette DEL s'allume lorsque l'unité est en mode Boost.
2. DEL Alimentation/Protection - Cette DEL s'allume en bleu lorsque l'unité est allumée et en rouge en cas de détction d'un court-circuit/d'une faible impédance au niveau des connexions des enceintes ou si les composantes internes de l'amplificateur deviennent trop chaudes et déclenchent la protection. Si cela se proc a l'amplificateur s'arrête pour se refroidir.
3. Dissipateur thermique en aluminium extrudé - Le dissipateur thermique en aluminium extrudé de l'amplificateur Punch dissipe la chaleur généree par la cirouiterie de l'amplificateur.
4. Connexion de faisceaux d'enceintes (Sortie) - L'orifice de connexion Molex pour le faisceau d'enceintes correspondant + et -.
5. Fréquence de coupure - Passe-haut à 80Hz (HP); salle-tout (AP); salle-bas régiable de 50 à 250Hz(LP).
6. Réglage de puissance de son - Le réglage de puissance de son d'entrée est préné gl pour correspondre à la sortie de la majorité des unités de source. Il peut être ajusté pour correspondre aux niveaux de sortie de une variété des unités de source.
7. Commutateur de canal 2/4 - Lorsqu'il est mis à la position 2CH., ce commutateur passé en mode 2 canaux, ce qui permet une connexion aux entrées avant seulement en présence d'une sortie à 4 canaux.
8. Connexion de faisceaux d'enceintes/RCA (Entrée) - L'orifice de connexion Molex pour le faisceau d'enceintes/RCA correspondant.
9. Reglage de niveau fort variable -Avec le 4V variable à C.C 6V (courant continu) compensez l'entrée de tension tournent en fonction peut être place.
10. Bornes d'alimentation - L'orifice de connexion Molex pour la fiche correspondante à distance/Terre/Alimentation.

CONSIDERATIONS CONCERNANT L'INSTALLATION

Voici la liste d'outils requis pour l'installation :

Porte-fusible et fusible.

Tournevis à embout cruciforme2n

Longueur adequate — Fil

(Voir les specifications concernant capacité des fusibles)

Clé de borne de batterie

d'alimentation rouge

Voltmetre-ohmmetre

Perceuse a main avec mèches assorties

Longueur adequate — Fil d'allumage à distance

Pince à dénuder

Tube thermorétrécissable de 1/8 de diamètre

Longueur adequate — Fil de masse noir

Pince à sertir

Connecteurs assortis

Coupe-fils

REMARQUE: Nous recommendons l'utilisation d'un fil de 10 AWG pour les prises d'alimentation ( + ) et de masse (GND).

Cette section traite de points concernant le vehicule dont il faut tenir compte pour l'installation de votre nouvel ampli.Vous sauverez du temps en planifant à l'avance la disposition du système et du cablage.Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE :

avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'accendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règles toutes simples :

I. Prenez soit de bien dire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuilles débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour facilitier le montage, nous vous suggerons de dérouler tous les fils avant d'installer l'appareil.
4. Acheminez tous les cables RCA de façon groupée, à l'ecart des fils à courant élevé.
5. Utilisez des connecteurs de haute qualite pour assurer une installation fiable et minimiser la perte de signal ou de puissance.
6. Réfléchissez avant de percer quoique ce soit! Faites attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travailliez sur un vehicule.
7. Ne faites jamais passer les fils sous le vehicule. Il vaut mieux les installer a l'intérieur du vehicule pour assurer uneonneilleure protection.
8. Evitez de faire passer les fils par dessus ou a travers des bords tranchants. Tout fil acheminé a travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.
9. Protegez TOUJOURS la batterie et le circuit electrique des dommages potentiels à l'aide de fusibles. Installez un portefusible et un fusible appropriés sur le cable d'alimentation de +12V à moins de 45,7 cm (18 po) de la borne de batterie.
10. Préparez la masse du chassin en gratant toute trace de peinture de la surface metallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soude à l'carrosserie ou au chassin du vehicule.

EMPLACEMENTS DE MONTAGE

Compartment moteur

Ne montez jamais cet apparéil dans le compartment ment moteur. Cela entrainerait l'annulation de la garantie.

Montage dans le coffre

Un montage vertical ou inversé de l'ampli assure un refroidissement ajustat.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Montage dans l'habitacle

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il recoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du vehicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écARTement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, pas consuquent, fortement déconseilé.

BATTERIE ET CHARGE

François

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du vehicule. Nous vous conseillons de vérifier l'etat de l'alternateur et de la batterie pour vous assurer que le système electrique puisse supporter la charge accrue de votre système stéreo. Les systèmes ELECTRIQUES ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Punch. Toutefois la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légarement. Pour maximiser la performance de votre ampli, nous vous sugérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

CâBLAGE DU SYSTÉME

MISE EN GARDE: si vous ne vous sentez pas à l'aise pour effectuer vous-même le câblage de votre nouvel apparéil, veuilles confier l'installation à votre distributeur/agréé Rockford Fosgate.

MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

MISE EN GARDE: évitez de faire passer les fils d'alimentation près des cables d'entrée de signaux faibles, de l'antenne, des cables d'alimentation, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent produit du bruit dans le système audio.

I. Planifiez l'acheminement des fils. Gardez les cables RCA ensemble mais en les isolant des cables d'alimentation de l'ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques, pour éviter que le signal audio ne subisse d'interférence de bruit provenant de champs de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l'aide de bagues en caoutchou ou en plastique pour éviter les courts-circuit. Conservez toute la longueur des fils pour l'instant. Vous l'ajusterez plus tard.

REMARQUE: Nous recommendons l'utilisation d'un fil de 10 AWG pour les prises d'alimentation (B^+) et de masse (GND).

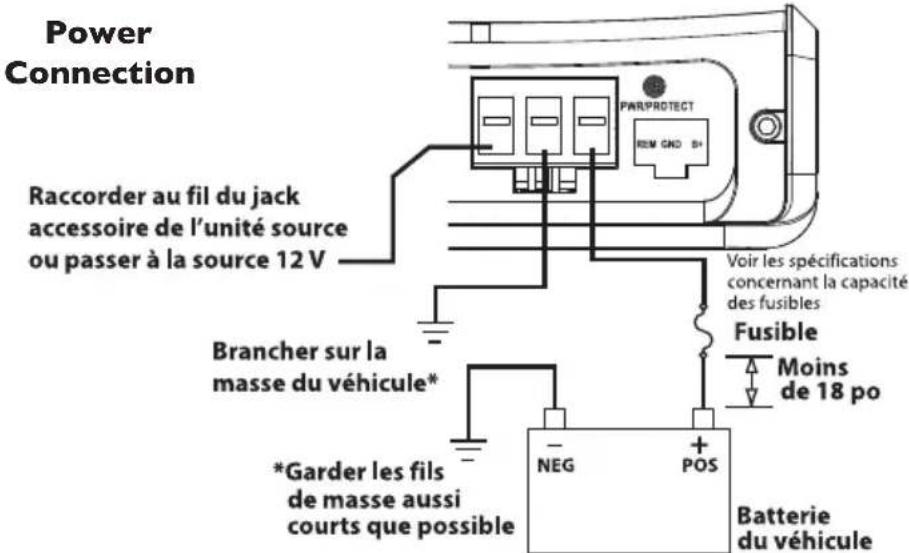

1. Préparez le fil ROUGE (cable d'alimentation) qui devra etre reli a lampli en denudant 3/8 po (0,95cm) de son extrémité. Insérez la partie dénudée dans la borne B+, puis fixez le fil en vissant la vis sans tête.

REMARQUE: Le cable B+ DOIT compter un fusible à 18 po (45,7 cm) ou moins de la batterie du vehicule. Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.

1. Coupe le fil ROUGE (cable d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un porte-fusible en ligne. Voir les Specifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLALLEZ PAS le fusible pour l'instant.
2. Denudez 1/2 po de l'extrémité de batterie du cable d'alimentation et sertissez une grossse cosse à anneau sur le cable. Connectez la cosse à la borne positive de la batterie. N'installez pas le fusible pour l'instant.
3. Préparez le fil NOIR (cable de mise à la masse) qui devra être relié à l'ampli en dénudant 3/8 po (0,95 cm) de son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête. Préparez la masse du chassis en grattant toute trace de peinture de la surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et de graisse. D'nudez l'autre extrémité du fil et fixez un connecteur en annexe. Fixez le cable au chassis à l'aide d'une vis non anodisée et une rondelle en étoile.

REMARQUE: Gardez le fil NOIR (masse) aussi court que possible. Toujours inférieur à 30 po (76,2 cm).

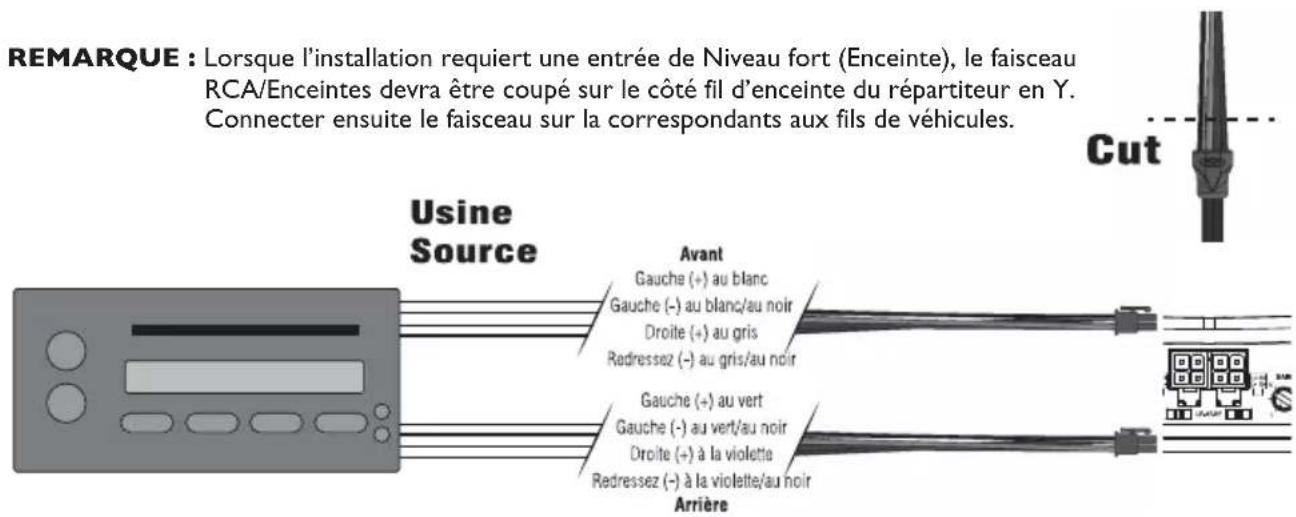

6. Préparez le fil d'activation REM qui devra être relié à l'ampli en dénuant 3/8 po (0,95 cm) de son extrémité. Insérez la partie dénuée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient généralement du cable d'allumage d'ampli de la source audio. Si la source audio ne compte pas une telle sortie, nous recommendons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.

REMARQUE: Quand l'utilisation d'un C.C 6V (courant continu) a compensé la tension, le rem devient un résultat pour tourner "Marche/Arrêt" un amplificateur ou tout autre accessoire.

1. Montez solidement l'ampli sur le vehicule ou le rack d'ampli. Prenez soit de ne pas le fixer sur des panneaux en carton ou en plastique. Les vis pourrait en effet se decoller des panneaux sous l'effet des vibrations de la route ou des arrets soudains du vehicule.

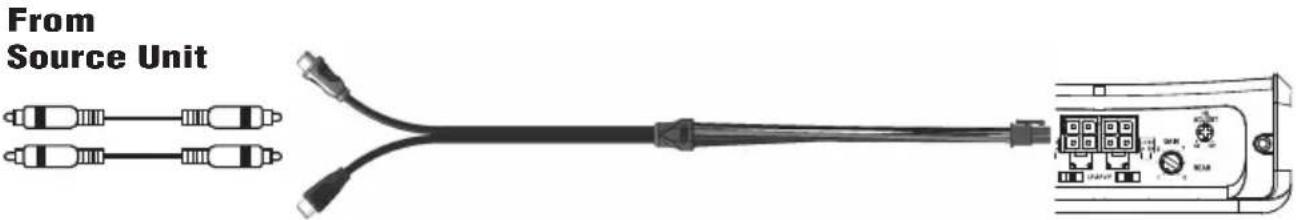

2. Connecter du signal source en branchant les cables RCA dans les prises d'entrée de faisceau RCA/Enceintes, puis insérer le connecteur Molex à quatre broches dans le connecteur ENTREE correspondant à quatre broches au niveau de l'amplificateur.

MISE EN GARDE: Assurez-vous toujours que l'ampli est eteint ou debranché avant de connecter les cables RCA. Toute négligence a cet egard peut causer des blessures ou endommager l'ampli et/ou les composants qui lui sont connectés.

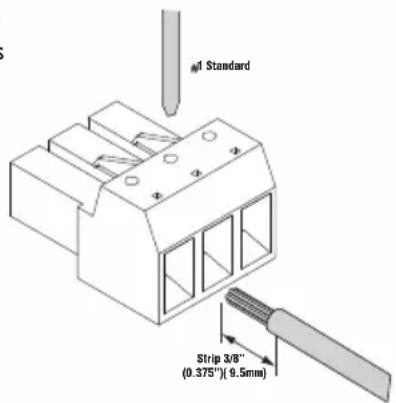

1. Connecter les enceintes. Denuder les fils d'enceintes sur 1/2 et connecter au faisceau de fils d'enceinte, puis insérer le connecteur Molex à quatre broches dans le connecteur ENCEINTE correspondant à quatre broches au niveau de l'amplificateur. S'assurer de maintainir une polarité d'enceintes appropriée. NE mettre AUCUN des fils d'enceinte à la terre et ce, pour prévenir tout fonctionnement instable.

REMARQUE: Charge de 4ohm par voie - SEULEMENT.

1. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises. Vérifie toutes les connexions d'alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant cause des problèmes. Installez le fusible en ligne pres de la connexion de la batterie.

REMARQUE: vérifie les polarités de signal à l'aide des schémas.

RÉGLAGE DE LA FREQUENCY DU FILTRE PASSIF

Lorsque le commutateur de filtr est sur HP, l'amplificateur fonctionne en mode passe-haut et restitue seulement les fréquences supérieures au point de coupure de 80 Hz.

Lorsque le commutateur de filtr est sur AP, l'amplificateur fonctionne en mode passet-tout et restitue toutes les fréquences.

Lorsque le commutateur de filtré est sur LP, l'amplificateur fonctionne en mode passe-bas et restitue seulement les fréquences inférieures au point de coupure de 80 Hz.

RÉGLAGE DE NIVEAU FORT VARIABLE

Le réglage de fort niveau variable peut être utilisé pour retarder l'activation eliminant le bruit induit, le claquement d'activation/de désactivation.

Pour une application d'entrée de niveau fort (enceinte), à l'aide d'une tension de décalage de 6 V c.c. (courant continu), l'amplificateur Punch Boosted Rail peut être allumé/étéint permettant ainsi au REM d'être utilisé comme sortie pour activer/désactiver l'amplificateur ou tout autre accessoire.

RéGLAGE DU GAIN

Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens anti-horaire). Augmentez le volume de la source audio jusqu'à produit une distorsion audible, puis baissez-le jusqu'à ce que la distorsion devienne inaudible. Cela correspondant généralement au maximum du volume sur la plupart des unités source. Augmentez le gain de l'ampli jusqu'à ce que le volume soit ajustat.

REMARQUE: Mettez le gain au minimum pour assurer le meilleur rapport signal/bruit et la meilleure gamme dynamique. Pour la plupart des utilisateurs, un réglage au milieu assure un niveau de gain et de volume ajusté.

MISE EN GARDE : Évitez de régler le gain de l'ampli trop haut car cela entraine une augmentation significative du bruit et des distorsions.

REMARQUE : pour un réglage plusapprofondi, communique avec le support technique de Rockford.

REMARQUE: si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procedure I : vérifie que les connexions de l'ampli sont bien mises.

Vérifiez que levoyant POWER est allumé. Si c'est le cas, passez à l'etape 3, sinon poursuivez.

1. Verifiez le fusible en ligne du cable positif de batterie. Effectuez un remplacement au besoin.
2. Verifiez les fusibles de l'ampli. Effectuez un remplacement au besoin.
3. Verifie que la connexion de mise à la masse est branchée à une surface métallique propre du chassis du vehicule. Procedez à une réparation ou un remplacement si nécessaire.

Procedure 2: Levoyant de protection est allumé.

1. Si levoyant de protection est activé, cela indique la presence possible d'un court-circuit dans les connexions de haut-parleur: Vérifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-metre pour voir s'il y a des courts-circuits dans le cablage des haut-parleurs. Le voyant de protection peut s'allumer si l'impédance de haut-parleur est trop BASSE.
2. Au cas ou les connexions d'enceintes ne sont pas le problème, vérifie que l'impédance de haut-parleur est bonne. Refaites le cablage au besoin. Cela peut également indiquer que l'ampli fonctionne a très forté puissance alors que la circulation d'air autour de l'ampli est inadéquate. Éteignez le système et laissez l'ampli refroidir: vérifie que le système de charge du vehicule assure une tension adéquate. Si les procédures précédentes ne suffisant pas à résoudre le problème, il se peut qu'il y ait une anomalie dans l'ampli. Dans ce cas, appelez le service à la clientèle.

Procedure 3: Vérifiez la sortie audio de l'ampli.

I. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéreo et de l'ampli. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des cables, etc. Testez la présence de courant c.a. au niveau des entrées RCA lorsque la stéreo est allumée. Procedez à une réparation ou un remplacement si nécessaire.
2. Debranche l'entree RCA de I'ampli Branchez l'entree RCA de la stereo test directement a I'entree de lampli.

Procedure 4 : vérifie l'ampli si un crépiturement se produit lorsqu vous l'allumez.

I. Debranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparait, connectez le fil REMOTE de l'ampli à la source audio avec un module d'allumage temporisé.

ou

1. Utilisez une source de 12 Volts différente pour le fil REMOTE de l'ampli (p. ex., directement de la batterie).
2. Si le bruit disparait, utilisez un relais pour isoler l'ampli du signal de bruit du demarrage.

OU

I. Dans une application d'entrée de niveau fort (enceinte), le réglage de Niveau fort variable peut être utilisé pour retarder l'activation diminuant le claquement d'activation/de désaction.

Procedure 5: vérifiez l'ampli si un bruit de moteur excessif se produit.

1. Achemine tous les fils de signal (RCA, cables de haut-parleur) à l'ecart des fils d'alimentation ou de masse.

ou

1. Contournez tous les composants électriques situés entre la stéreo et l'ampli. Connectez la stéreo directement à l'entrée de l'ampli. Si le bruit disparait, l'unité contournée est la cause du bruit.

OU

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Verifiez que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

ou

1. Ajoutez un deuxieme fil de masse allant de la borne négative de la batterie au métal du chassin ou au bloc-moteur du vehicule.

ou

1. Faites effecuier par toute mecanien un essai de charge au niveau de l'alternateur et de la batterie Verifiez que le circuit électrique du vehicule fonctionne correctement, notamment le distributeur, les bougies et leurs cables, le régulateur de tension, etc.

MODELE - PUNCH PBR300X4

Puisssance nominale en continu (RMS) - Mesurée à 14,4 V (batterie)

Charge de 4 par voie 75 Watts x 4

Dimensions: Hauteur 3,90 cm

Largeur 10,80 cm

Longueur 17,20 cm

Capacité du fusible de la batterie externe 30A

Rapport signal/bruit (pondéré A)

A I watt dans 4 Ohms ≥ 80 dB

Rapport signal/bruit (pondéré A)

Pour une puissance nominale dans 4 Ohms ≥ 100 dB

Pente d'attenuation du filtré 12 dB/octave Butterwort

Fréquence du filtré 80Hz LP/AP/HP

Réponse en fréquence de 20 Hz à 20 kHz ±1,0 dB

Plage de reglage de tension de signal Variable de 150 mV à l'V

Protection

Le dispositif de protection de court-circuit arrêté l'ampli en cas de détention d'une d'impédance trop BASSE ou d'un court-circuit au niveau des cables de haut-parleur. Un interrupteur thermique éteint l'amplificateur en cas de surchauffe.

Impedance d'entree

20 k-ohms

Tension de fonctionnement

de 9 à 16 Vcc

RRMC (rapport de réjection en mode commun)

55 dB @ 1 kHz

Facteur d'amortissement

200

THD+N (Distorsion harmonique totale+bruit)

<0,5% @ 4 Ohms

Ces specifications sont conformes à la norme CEA-2006 portant sur la puissance des amplificateurs

Les specifications sont sujettes à changements sans préavis

Rockford Corporation offre une garantie limite sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PUNCH — I an

Amplificateurs POWER - 2 ans

Tout produit remis à neuf en usine — 90 jours (réçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agrésés Rockford Fosgate, aux États-Unis d'Amerique et leurs territoires. Les produits achétés par des consommateurs auprès d'un distributeur agréé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Qui est couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agree Rockford Fosgate. Afin de bénéficiair du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au besoin de Rockford.

Non-couverture

I. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autres que Rockford ou un centre de service autorisé Rockford Fosgate
4. Tout produit dont le numero de série a ete oblitere, altere ou enleve
5. Dommages suivés infliçés à autres composants
6. Tout produit achete en dehors des États-Unis
7. Tout produit qui n'a pas eté acheté auprès d'un distributeur agree Rockford Fosgate

Liminetlesgarantiesimplicites

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commerciamabilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assume une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agreé Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide, appelez le service à la clientèle Rockford au I-800-669-9899. Vous doivent enerir un numero d'autorisation de return de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incombe entierement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE. Voir votre distributeur agreeé pour plus de détails.

Estimado cliente,

Impedenza d'ingresso

20K ohm

Tensione operativa

Da 9 a 16 V c.c.
