BEDIENUNGSANLEITUNG Power TMS65 Rockford Fosgate

Lieber Kundin, lieber Kunde,

wir gratulieren Ihnen zu Ihr dem Kauf von Autoaudiovermörern der besten Marke weltweit. Wir bei Rockford Fosgate sind Fanatiker, wenn es um die Beste musikalische Reproduktion geh, und freuen uns darüber, dass Sie unser Produkt gewählt haben. Durch jahrelange Ingenieurserfahrung, Handwerkskunst und kritische Testverfahren haben wir ein weites Spektrum an Produkten geschaffen, die die Musik mit aller Klarheit und Klangscheinheit reproduziert, die sie verdienen.

Zur maximalen Performance empfehlen wir, dass Sie Ihr neues Rockford Fosgate Produkt von einem Vertragshandler von Rockford Fosgate einbauen halten, da wir durch das Rockford Technical Training Institute (RTTI) spezialisierte Ausbildung bieten.itte lessen Sie ihre Garantie und bewahren Sie ihre Quittung und Originalverepackung zum eventuellen späteren Gebrauch auf.

Hervorragende Produkte und kompetenter Einbau sind nur Teile des Puzzles, wenn es um Ihr System geh. Vergewissern Sie sich, dass derjenige, der Ihr System einbaut, nur authentischen Installationszubehr vor Rockford Fosgate bei与其 dem Einbau verwendet. Rockford Fosgate führt alles von RCA- und Lautsprecherkabeln zu Stromkabeln und Batterieadaptern. Bestehen Sie darauf! Schließlich verdient Ihr neuen System nur das Beste.

Um Ihrem neuen Rockford Fosgate Image den letzten Schliff zu geben, bestellen Sie ihre Rockford Accessoires. Dazu gehört alles von T-Shirts und Jacken zuappen und Sonnenbrillen.

Eine kostenlose Broschüre über Rockford Fosgate Produkte und Rockford Accessoires

besuchen Sie uns im Web unter: www.rockfordfosgate.com

oder wahlen Sie in den USA I-800-669-9899 oder FAX I-800-398-3985.

Anrufer aus anderen Ländern wahlenitte zunachst die Landervorwahl +001.

PRAKTIZIEREN SIE SICHEREN SOUND

Fortgesetzte Gerauschdruckpegel von über 100 dB konnen beim Menschen zu permanentem Hörverlust führen. Leistungsstarke Autosoundsysteme konnen Gerauschdruckpegel erzeugen, die welt über 130 dB liegen.itte wenden Sie gesunden Menschenverstand an und praktizieren Sie sicheren Sound.

Falls Sie nach der Lekture ihrer Gebrauchsanleitung noch Fragen hinsichtlich thesees Produkts haben, empfehlen wir, dass Sie einen Rockford Fosgate Vertragshändler kontaktieren. Wenn Sie weitere Fragen haben, konnen Sie uns direkt unter I-800-669-9899 anrufen. Bei Ihr dem Anruf haben Sieitte die Seriennummer, Modellnummer und das Kaufdatum griffbereit.

Die Seriennummer befindet sich auf der AuBenseite der Verpackung.itte notieren Sie diese Nummer nachfolgend, so dass sie stets bei ihren Unterlagen ist. Sie dient zur Verifizierung ihrer Werksgarantie und kann sich als nutzlich erweisen, sollte Ihr Gerat jemals gestohlen werden.

Seriennummer:

Modellnummer:

INHALTSVERZEICHNIS

Einleitung. 2

Sicherheitshinweise 3

Designcharakteristiken 4

Einbau. 5-7

Einbauüberlegungen. 5

Befestigungsstellen. 5

Batterie und Aufladung 6

Verkabelung des Systems 6-7

HINWEIS: Lesen Sie jeder Abschnitt für detailierte Informationen.

Betrieb 8

Crossover-Frequency einstellen 8

Variable hochrangige Anpassung 8

Lautstärke einstellen 8

Fehlerbeseitigung 9

Technische Daten 10

Informationen zur beschränkten

Garantie. 11

HIER GEHT'S LOS

Willkommen bei Rockford Fosgate! These Anleitung bietet dem Besitzer, Verkafer und Einbauenden Informationen. Kurzgefasse Informationen zum Einbau these Products finden sich im Abschnitt „Einbau" dieser Anleitung. Andere Informationen konnen Sie mithilfe des Inhaltsverzeichnisses auffinden. Wir bei Rockford Fosgate haben uns sehr darum bemuht, dass alle in dieser Anleitung enthaltenen Informationen auf dem neusten Stand sind. Da wir unsere Produkte bereits ständig weiterentwickeln, konnen sich diese Informationen bereits ohne Ankündigung ändern.

SICHERHEITSHINWEISE

Dieses Symbol mit dem Wort „WARNING“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise führt zu schweren Verletzungen oder Tod.

Dieses Symbol mit dem Wort „VORSICHT“ soll den Benutzer auf wichtige Hinweise aufmerksam machen. Nichtbeachtung der Hinweise kann zu Verletzungen oder Schäden am Gerät führen.

VORSICHT:itte lessen Sie zur Vermeidung von Verletzungen und Schaden am Gerat die Hinweise in dieser Anleitung. Wir mochten, dass Ihnen these System Freude, nicht Kopfschmerzen bereitet.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

INHALT DES KARTONS

Entweder ein Modell PBR300XI Punch

Monoversteller

Einbau- und Bedienungsanleitung

RCA/Speaker Geschirr - Eingang (Front und

Rückseite)

Sprecher-Geschirr - Ausgang (Front und Rückseite)

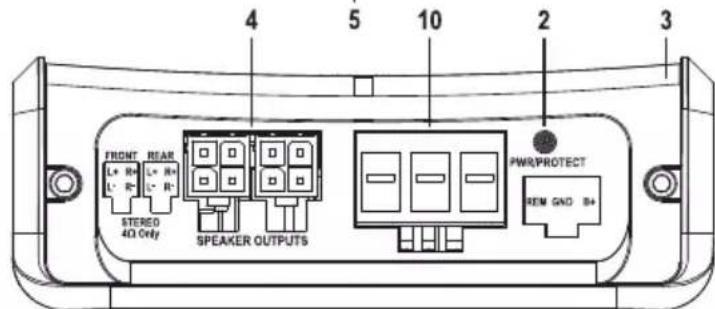

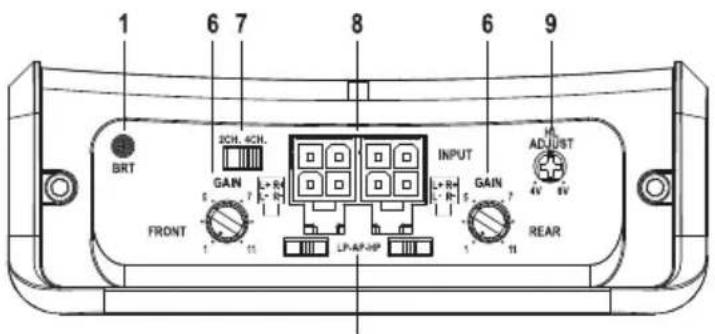

I. HELLE (aufgeladene Schieren-Technologie) LED - Diese LED leuchtet, wenn sich das Gerät im BoostModus befindet.
2. Schalten Sie an./schützen Sie LED - Diese LED leuchtet blau, wenn das Gerät eingeschaltet ist, und rot, falls an den Laufsprecheranschlüssen ein Kurzschluss bzw. niedrige Impendanz festgestellt wird oder die internen Komponenten des Verstärkers zu heißt werden und den Schutz auslösen. Wenn dies eintritt, schaltet sich der Verstärker aus um abzukühlen.
3. Verdrängter Aluminiumkuhlkorper - Der extrudierende Aluminium-Kühlkörper des Punch-Verständers führt die Wärme ab, die vom Schaltkreis des Verständers erzeugt wird.
4. Sprecher-Geschirr-Anschluss (Ausgang) - Der Molex-Anschluss für den zusammensteckbaren Lautsprecher-Kabelbaum (+ und -).
5. Crossover-Schalter - Dient zur Wahl des 80Hz Hochpass-(HP), Allpass-(AP), oder Tiefpassbetriebs-(LP).
6. Gewinn-Steuerung - Der Engangs-Lautstärkeregler ist werkseitig auf den Ausgang der meisten Source-Geräte eingestellt. Er kann eingestellt werden, um an die Ausgangspiegel vieler verschiedener Source-Geräte angepasst werden.
7. Zwei-/Vierkanalschalter - In der 2CH-Position werden die Engänge in einen Zweikanalmodus geschättet. Dies ermöglich einen Vierkanalausgang bei ausschließlich Belegung der Fronteingänge.
8. RCA/Speaker Geschirr-Anschluss (Eingang) - Der Molex-Anschluss für den zusammensteckbaren RCA/Lautsprecher-Kabelbaum.
9. Variable hochpegel-einstellung - Mit dem variablen 4V zu Gleichstrom 6V (Gleichstrom) gleichen Sie Spannungsinput sich drehen kann an eingestellt werden aus.
10. Stromanschlüsse - Der Molex-Anschluss für den zusammensteckbaren Fernbedienungs-/Masse-/Stromstecker.

EINBAUÜBERLEGUNGEN

Die nachfolgenden Werkzeuge werden für den Einbau benötigt:

Sicherungsfassung und Sicherung. (Siehe Technische Daten für Bemessungsstrom)	Drahtschere	Verschiedene Anschlussteile
	Kreuzschraubenzieher Nr. 2	Angemessene Länge—Rotes
	Batteriestützenschluss	Stromkabel
Spannungs- und Widersamssesser	Handbohrer mit verschiedenen Bohrerspitzen	Angemessene Länge—Fernbedienungsanschaltskabel
Abisolierzange	Schrumpfschlauch (3 mm Durchmesser)	Angemessene Länge—Schwarzes Erdungskabel
Drahtkripper

HINWEIS: Wir empfehlen Draht der Stärke 410AWG für die Strom- ( + ) und Masse-Anschlüsse (GND).

Dieser Abschnitt concentriert sich auf Erwagungen hinsichtlich des Einbaus Ihres neuen Verstärkers im Fahrzeug. Vorausplanung Ihres System layouts und der besten Verkabelungsroutines spart Zeit beim Einbau. Prufen Sie bei der Wahl eines Layouts für Ihr neues System, ob alle Komponenten leicht erreichbar sind, um Einstellungen vorzunehmen.

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negativen Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.

Befolgen Sie vor dem Einbau diese einfahren Regel:

1. Lesen Sie die Anleitung sorgfältig, bevor Sie versuchen das Gerät einzubauen.
2. Entfernen Sie vor dem Einbau aus Sicherheitsgründen das negative Kabel von der Batterie.
3. Um die Montage zu erreichtern, empfehlen wir, alle Kabel vor der Befestigung des Source-Geräts zu verlagen.
4. Verlegen Sie alle RCA-Kabel dicht zusammen und im Abstand zu jeglichen Hochstromkabeln.
5. Verwenden Sie nur Qualitätsstecker, um einen verlüsslichen Einbau zu gewährleisten und Signal- und Stromverlust zu minimieren.
6. Denken Sie nach, bevor Sie bohren! Achten Sie daraufuf, nicht in den Benzintank, die Benz-, Brems- oder hydraulische Leitungen, Vakuumleitungen oder Elektrokabel zu schneiden oder zu bohren, wenn Sie an einem Fahrzeug arbeiten.
7. Verlegen Sie Kabel nie unter dem Fahrzeug. Die Kabel im Fahrzeug zu verlagen, bietet den besten Schutz.
8. Vermeiden Sie es, Kabel über scharfe Kanten zu verlegen. Verwenden Sie Gummi- oder Plastikringe, um Kabel zu schützen, die durch Metall verlegt werden (besonderss die Feuerwand).
9. Schützen Sie die Batterie und das elektrische System IMMER durch ordnungsgemäße Sicherungen vor Schaden. Installieren Sie die entsprechende Sicherungshalterung und Sicherung auf dem +12V Stromkabel maximal 45 cm vom Batteriepol.
10. Kratzen Sie bei der Erdung über das Fahrgestell alle Farbe vom Metall, um eine gute, saubere Erdungsverbindung zu gewährleisten. Erdungsverbindungen sollen so kurz wie möglich und stets an Metall angeschlossen sein, das an die Karosserie oder das Fahrgestell geschweit ist.

BEFESTIGUNGSSTELLEN

Motorraum

Das Gerätarf nicht im Motorraum installiert werden. Ein solcher Einbau führt zum Verlust der Garantie.

Einbau im Kofferraum

Aufrechter oder umgekehrter Einbau des Verstärkers bietet adäquate Kuhlung des Verstärkers.

Befestigung des Verstärkers auf dem Boden des Kofferraums bietet die Beste Kuhlung des Verstärkers.

Einbau im Innenraum

Befestigung des Verstärkers im Innenaum ist möglich, solange gewährleistet ist, dass der Verstärker genugend Luftzufuhr hat, um sich selbst zu kühlen. Wenn Sie den Verstärker unter dem Fahrzeugsitz befestigen, muss ein Luftspalt von wichtstens 2,54 cm um den Kuhlkörper des Verstärkers herum vorhanden sein.

Befestigung des Verstärkers bei einem Luftspalt von weniger als 2,54 cm um den Kuhlkörper des Verstärkers herum bietet keine ordnungsgemäß Kuhlung und wird sich negativ auf die Leistung des Verstärkers aus. Von ihr wird dringend abgeraten.

BATTERIE UND AUFLADUNG

Verstärker belasten die Fahrzeugbatterie und das Ladesystem zusätzlich. Wir empfehlen, die Lichtmaschine und den Batteriezustand zu überprüfen, um zu gewährleisten, dass das elektrische System genugend Kapazität hat, um die zusätzliche Belastung durch ihr Stereosystem zu verkraften. Gewöhnliche elektrische Systeme, die sich in gutem Zustand befinden, sollenn in der Lage sein, die zusätzliche Belastung durch einen beliebigen Verstärker der Punch-Serie problemos zu verkraften, jedoch kann sich die Lebensdauer der Batterie und Lichtmaschine etwas reduzieren. Wir empfehlen die Verwendung einer hochbelastbaren Batterie und eines Energiespeicherungskondensators, um die Leistung Ihres Verstärkers zu maximieren.

VERKABELUNG DES SYSTEMS

VORSICHT: Wenn Sie beim Einbau des Geräts unsicher sind, halten Sie esitte von einem qualifizierten Rockford Fosgate Techniker einbauen.

VORSICHT: Entfernen Sie vor dem Einbau den negative Batteriepol, um Schäden am Gerät, Feuer bzw. mögliche Verletzungen zu vermeiden.
VORSICHT: Vermeiden Sie es, Stromkabel in der Nähe von niedrigaktiven Eingangskabeln, der Antenne, Stromleitungen, empfindlichem Gerät oder Halterungen zu verlegen. Die Stromkabel leiten erheblichen Strom und konnen Gerausche im Audiosystem verursichen.

1. Planen Sie die Kabelrouten. Die RCA-Kabel sollen nicht zusammen bleiben, aber von den Stromkabeln des Verstärkers und anderen Hochleistungszubehör, insbesondere von elektrischen Motoren isoliert sein. Dies dient dazu, die Kupplung von Gerauschen aus elektrischen Strahlungsfeldern in das Audiosignal zu verhindern. Werden Kabel durch die Feuerwand oder andere Metallbarrieren geführt, die Kabel zur Vermeidung von Kurzschlüssen mit Plastik- oder Gummiringen schützen. Die Kabel zunachst etwas länger halten und erst später exakt anpassen.

HINWEIS: Wir empfehlen Draht der Stärke 10 AWG für die Strom- ( + ) und Masse-Anschlüsse (GND).

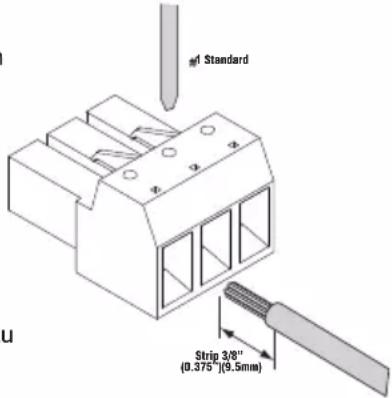

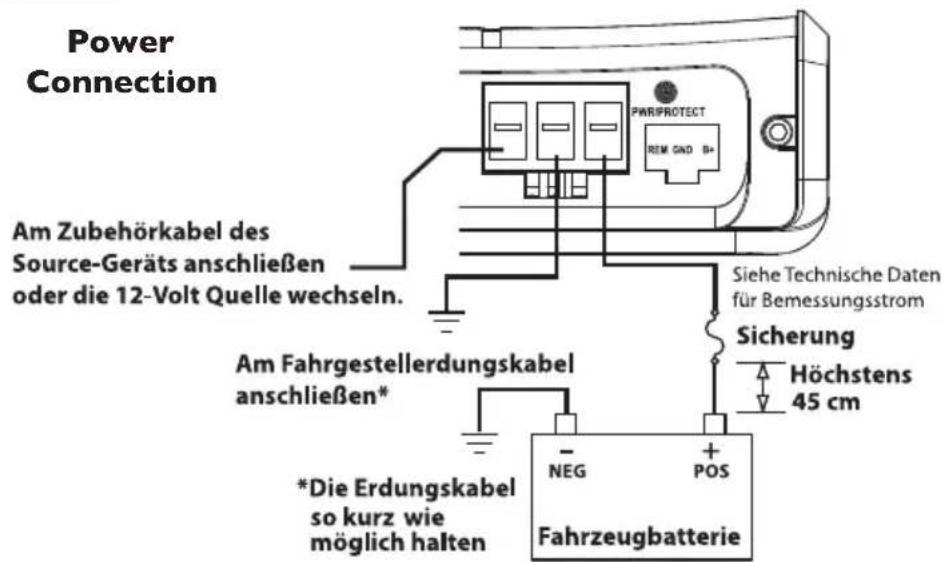

1. Das ROTE Kabel (Stromkabel) durch Abisolieren von 0,95 cm am Kabelende zur Befestigung am VerändererVBoreiten.Das blanke Kabel in den + -Anschluss einfahren und die Einstellschraube zur Befestigung des Kabels anziehen.

HINWEIS: Das B+-Kabel muss maximal 45 cm von der Fahrzeugbatterie mit einer Sicherung ausgestattet sein. Den Sicherungshalter unter der Motorhaube anbringen und gewährleisten, dass die Anschlüsse wasserdicht sind.

1. Das ROTE Kabel (Stromkabel) maximal 45 cm von der Batterie abisolieren und einen Inline-Sicherungshalter einspließen. Der Bemessungsstrom der zu verwendenden Batterie ist in den Technischen Daten aufgeführrt. Zunachst noch KEINE Sicherung einsetzen.

1. Vom Batterieende des Stromkabels 13 mm Isolierung abziehen und einen groben, ringfornigen Stecker zur Befestigung am positiven Batteriepol an das Kabel crimpen. Die Sicherung noch nicht anbringen.

2. Das SCHWARZE Kabel (Erdungskabel) zur Befestigung am Veränder durch Abziehen von 0,95 cm der Isolation am Kabelende vorbereiten. Das freigelegte Kabel in den GND-Pol einführen und die Befestigungsschraube anziehen. Den Untergrund am Fahrgestell durch Abkratzen der Farbe von der Metalloberfläche und sorgfältiges Reinigen des Bereichs von Schmutz und Schmiere vorbereiten. Die Isolation am anderen Ende des Kabels abziehen und einen ringformigen Stecker anbringen. Das Kabel mittels einer nichteloxierten Schraube und einer Sternunterlegscheibe am Fahrgestell befestigen.

HINWEIS: Die Länge des SCHWARZEN Kabels (Erde) sollte so kurz wie möglich gehalten werden, jedoch stets maximal 75 cm.

1. Das Fernbedienungseinschaltkabel durch Abisolieren von 0,95 cm am Kabelende zur Befestigung am Verträger vorbereiten. Das blanke Kabel in den Fernbedienungsanschluss einführen und die Einstellschraube zur Befestigung des Kabels anziehen. Das andere Ende des Fernbedienungskabels an eine geschaltete, positive 12 V-Quelle anschließen. Die geschaltete Spannung wird gewöhnlich vom Einschlaptanschluss für externe Verträger am Source-Gerät genommen. Ist ein solcher Anschluss am Source-Gerät nicht vorhanden, wird empfohlen, einen mechanischen Schalter in eine Leitung mit einer 12 V-Quelle einzubauen, um den Verträger zu aktivieren.

HINWEIS: Als die Benutzung eines Gleichstromes 6V (Gleichstrom) Spannung ausglich, wird der Rem eine Ausgabe, zum AN/AUS eines Verständrakers oder anderen Zusatzes zu drehen.

1. Den Verstärker gut am Fahrzeug oder Verstärkergestell befestigen. Darauf achten, dass der Verstärker nicht an Papp-oder Plastikpanelen befestigt wird. Dies kann dazu führen, dass die Schrauben sich durch Straβenvibrationen oder plötzliches Anhalten aus den Panelen lose.

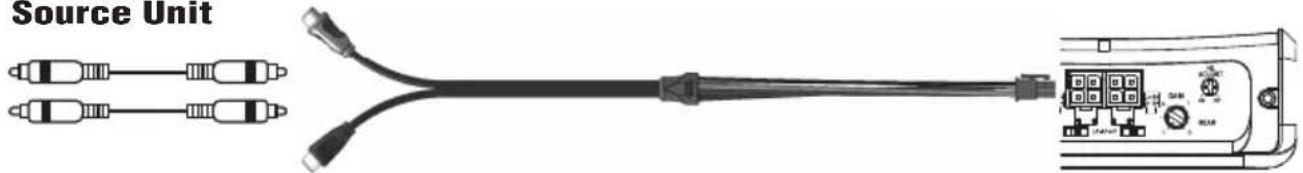

2. Vom Source-Signal anschlieben, indem die RCA-Kabel in die Eingangsbuchsen des RCA-/Lautsprecher-Kabelbaums gesteckt werden und das 4-stiftige Molex-Anschlussteil dann in den zusammensteckbaren 4-stifigen EINGANGS-An Schluss am Veränder eringeinfährt wird.

From

Source Unit

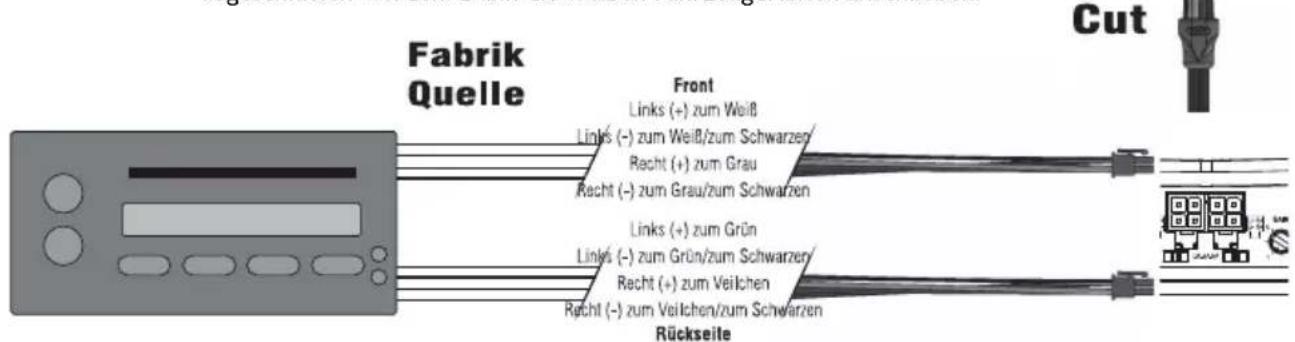

HINWEIS: Wenn der Einbau einen Hochpegel- (Lautsprecher) Eingang erfordert, muss der RCA-/Lautsprecher-Kabelbaum auf der Lautsprecherkabelsite des Y-Verteilers abgeschritten werden. Dann die weiß Fahrzeugträhen anschließen.

VORSICHT: Vor dem Anschlieben von RCA-Kabeln stets gewährleisten, dass die Stromzufuhr zum Veränder abgeschelt et oder entfernt wurde. Andernfalls konnen Verletzungen oder Schäden am Veränder bzw. den angeschlossenen Komponenten verursacht werden.

1. Die Laufsprecher anschlieben. Die Laufsprecherdrahte 1,25 mm abisolieren und am Laufsprecher-Kabelbaum anschlieben, dann das 4-stiftige Molex-Anschlussteil am 4-stiftigen LAUTSPRECHER-Anschluss des Verstärkers anschlieben. Dabei die Laufsprecherpolarität beachten. Die Laufsprecheradern NICT über das Fahrgestell erden, da dies zu unstabilem Betrieb führen kann.

HINWEIS: Belastung pro Kanal - NUR.

1. Eine abschließlich Prüfung des gesamten Kabelsystems durchfuhren, um zu gewährleisten, dass alle Verbindungen akkurat sind. Alle Strom- und Erdungsverbindungen auf durchgeriebene Kabel und lose Verbindungen prufen, die Probleme verursachen konnten. Inline-Sicherung in der Höhe des Batterieanschlusses einbauen.

HINWEIS: Beachen Sie die Diagramme zur ordnungsgemäßen Signalpolarität.

CROSSOVER EINSTELLLEN

Das Platzieren des Crossover-Schalters in der HP-Position schaltet den Veränder in den 80Hz Hochpassmodus und erlaubt so das Passieren von Frenzen oberhalb des Grenzpunkts.

Das Platzieren des Crossover-Schalters in der AP-Position schaltet den Veränder in den Allpassen und verhindert jegliche Crossover-Einstellung. Dadurch konnen alle Frenzen passieren.

Das Platzieren des Crossover-Schalters in der TP-Position schaltet den Veränder in den 80Hz Tiefpassmodus und erlaubt so das Passieren von Frenzen unterhalb des Grenzpunkts.

VARIABLE HOCHPEGEL-EINSTELLUNG

Die variable Hochpegel-Einstellung kann dazu benutzt werden, die Einschaltung zu verzöbern und so induziertes Gerausch oder einen Ein- bzw. Ausschalteknall zu eliminieren.

Für eine Hochpegel- (Lautsprecher) Eingangsanwendung, kann der Punch Boosted Rail-Verst durch Verwendung einer 6 V DC (Direct Current) Offset-Spannung ein- bzw. ausgeschelt werden; so kann die Fernbedienung als Ausgang benutzt werden, um einen Veränder oder anderen Zubehor ein- bzw. auszuschalten.

LAUTSTARKE (GAIN) EINSTELLLEN

Zur Einstellung der Lautstärke die Lautstärkeregler des Verstärkers ganz nach unten stellen (nach links drehen). Die Lautstärke des Source-Geräts erhöhen, bis eine Verzerrung hörbar ist, dann ein weniger verringer die Verzerrung nicht mehr hörbar ist. An den meisten Source-Geräten bedeutet dies ganz nach oben. Als Nächste Lautstärkeeinstellung des Verstärkers erhöhen, bis eine adäquate Lautstärke erreicht ist.

HINWEIS:

Der Beste Rauschabstand und Dynamikbereich werden bei einer auf das Minimum gestellten Lautstärke erreicht. Die meisten Benutzer finden, dass adäquate Lautstärke etwa in der Mitte des Einstellungenberei erzielt wird.

VORSICHT: Vermeiden Sie, die Verstärkerluststärke sehr hoch einzustellen, da Gerausche und Verzerrung sich dadurch wesentlich erhöhen.

HINWEIS:

Kontaktieren Sie den technischen Kundendienst von Rockford für genaure Einstellungsvergfahren.

HINWEIS: Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Verfahren zur Fehlerbeseitigung:

Verfahren I: Den Veränderer auf ordnungsgemäß Anschlüsse überprüfen.

Prüfen, ob die BETRIEBS-LED aufleucht. Leuchtet die BETRIEBS-LED auf, bei Schritt 3 weitermachen, falls nicht, hier weitermachen.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.
2. Die Sicherung(en) am Veränder überprüfen und nach Bedarf ersetzen.
3. Überprüfen, ob der Erdungsanschluss an blankem Metall am Fahrgestell des Fahrzeugs angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
4. Überprüfen, ob an der positiven Batterie und am Fernbedienungseinschaltkabel 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Veränder, Stereosystem und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

Verfahren 2: Schutz- oder Thermallicht leuchtet auf.

I. Falls das Schutzlicht aufleucht, bedeutet dies, dass möglicherweise ein Kurzschluss in den Laatsprecheranschluss vorliegt. Überprüfen, ob die Laatsprecher ordernungsgemäß angeschlossen sind. Einen Widerstandsmesser benue auf möglichke Kurzschlüsse in der Laatsprecherverkabelung zu prufen. Eine zu niedrige Laatsprecherimpedanz kan ebenfalls dazu führen, dass das Schutzlicht aufleucht.
2. Im Fall, dass die Lautsprecheranschlüsse nicht das Problem sind, die Lautsprecherimpendanz überprüfen und gfs. n verkabeln. Dies kann auch ein Zeichen davon sein, dass der Versteller auf sehr hoher Leistung gefahren wird, ohi adaquater Luftstrom um den Versteller herum vorhanden ist. Das System ausschalten und den Versteller abküh lessen. Überprüfen, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrechterhalt. Sollte keiner die Schritte Abhilfe schaffen, ist der Versteller möglicherweise defekt. Rufen Sie dann den Kundendienst an.

Verfahren 3: Den Verständner auf Audioleistung überprüfen.

I. Gewährleisten Sie, dass gute RCA-Eingangsanschlüsse am Stereosystem und Verstärker vorliegen. Die gesamte Lä Kabel auf Knicke, Spleiße usw. überprüfen. Die RCA-Eingänge bei eingeschalteten Stereosystem auf Wechselspar überprüfen. Nach Bedarf reparieren bzw. ersetzen.
2. Den RCA-Eingang vom Veränderer entfern. Den RCA-Eingang vom Prüf-Stereosystem direkt an den Veränderer anschließen.

Verfahren 4: Prüfen, ob beim Anstellen des Verständerkers ein Knacken auftritt.

1. Das Eingangssignal zum Verträger entfern und den Verträger ein- und ausschalten.
2. Ist das Gerausch eliminiert, die FERNBEDIENUNGS-Ader des Verstärkers mit einem Verzögerungseinschaltmodul am So Gerät anschließen.

ODER

1. Eine andere 12 V Quelle fur die FERNBEDIENUNGS-Ader des Verstärkers (z.B. Batterie direkt) verwenden.
2. Falls das Gerausch elimiert ist, ein Relais zur Isolierung des Verstärkers von Anschaltgeräuschen verwenden.

ODER

I. Bei einer Hochpegel- (Lautsprecher) Eingangsanwendung kann die variable Hochpegel-Einstellung benutzt werden, um die Einschaltung zu verzögern und so einen Ein- bzw. Ausschalteknall zu eliminieren.

Verfahren 5: Den Verständner auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA-, Laufsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

1. Alle elektrischen Komponenten zwischen der Stereoanlage und dem/den Verstärker(n) umgehen. Die Stereoanlage direkt Verstärkereingang anschließen. Falls das Gerausch eliminiert ist, ist das umgangene Gerät die Ursache des Gerauschs.

ODER

1. Die vorhandenen Erdungskabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prufen, ob die Erdungsstelle sauberes, glänzendes Metall ist, das frei von Farbe, Rost usw. ist.

ORER

1. Ein zweites Erdungskabel vom Negativpol der Batterie zum Fahrgestellsmetall oder Motorblock des Fahrzeugs hinzufugen ODER
2. Die Drehstromlichtmaschine und Batterieladung von ihrem Mechaniker prufen halten. Die ordnungsgemäß Funktion des elektrischen Systems am Fahrzeug prufen, undzar einschiedlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spanningsreglers usw.

Kontinuierliche Nennleistung (Mittelwert) - Bei 14,4 Batterie-Volt gemessen

4Ω-Belastung pro Kanal 75 Watt x 4

MaBe: Hohe 3,90 cm

Breite 10,80 cm

Lange 17,2 cm

Bemessungsstrom der Batteriesicherung 30A

A-gewichteter Rauschabstand

Referenzwert bei 1 W an 4 Ohm ≥ 80 dB

A-gewichteter Rauschabstand

Referenzwert bei Nennstromwert an 4 Ohm ≥ 100 dB

Crossoverkeit 12 dB/Oktav Butterworth

Crossoverfrequency 80Hz LP/AP/HP

Frequenzverhalten 20Hz bis 20kHz± 1,0 dB

Einstellbarer Signalspannungsbereich Von 150 mV bis 11 V variabel

Schutz

Kurzschluss-Schutzmechanismus schaltet den Veränder aus, wenn

sehr niedrige Impedanz oder ein Kurzschluss in den

Lautsprecherkabeln vorliegt. Thermaler Schalter schaltet

den Veränder im Überhitzungsfall ab.

Eingangsimpedanz

20 K Ohm

Betriebsspannung

9 bis 16 V DC

CMRR (Gleichtaktunterrückungsverhältnis)

55 dB @ 1 kHz

Dampfungsfaktor

200

THD+N (Gesamtklirrfaktor + Geräusch) <0,5% bei 4 Ohm

These technischen Daten sind Amplifier Power Standard CEA-2006 normkonform

Die technischen Daten können sich ohne Ankündigung ändern.

Rockford Corporation bietet fur Rockford Fosgate Produkte eine beschränkte Garantie zu folgenden Bedingungen:

Laufzeit der Garantie

Source-Geräte, Laatsprecher, Signalprozessoren und PUNCH-Veränderer - I Jahr

POWER-Veränderer - 2 Jahre

Alle workseitig aufgearbeiteten Produkte - 90 Tage (Quittung erforderlich)

Was gedeckt ist

These Garantie erstreckt sich nur auf Rockford Fosgate Produkte, die von Rockford Fosgates Vertragshandlern an Verbraucher in den Vereinigten Staaten von Amerika oder deren Besitzungen verkauft wurden. Produkte, die von Rockford Fosgates Vertragshandlern an Verbraucher in einem anderen Land verkauft wurden, sind nur durch den Handler in dem betreffenden Land, nicht jedoch durch die Rockford Corporation gedeckt.

Weristgedeckt

These Garantie deckt nur den ursprünglichen Käfer von Rockford Produktken, die von einem Rockford Fosgate Vertragshandler in den Vereinigten Staaten gekauft wurden. Um Leistungen in Anspruch zunehmen, muss der Käfer Rockford eine Kopie der Quittung vorlegen, die den Kundennamen, den Handlernamen, das Produkt und das Kaufdatum angibt.

Produkte, die sich während der Garantiezeit als defekt erweisen, werden nach Rockford Fosgates Ermessen repariert oder (mit einem Produkt, das als gleichwertig erachtet wird,) ersetzt.

Was nicht gedeckt ist

I. Durch Unfall, Missbrauch, unsachgemäß Betrieb, Wasser, Diebstahl oder Versand verursachte Schäde
2. Jegliche Kosten, die im Zusammenhang mit Ein- bzw. Ausbau des Produkts entstanden sind
3. Leistungen, die nicht von Rockford oder einem autorisierten Rockford Fosgate Servicecenter erbracht wurden
4. Produkte, an denen die Seriennummer unkenntlich gemacht, verändert oder entfernt wurde
5. Folgeschäden an anderen Komponenten
6. Produkte, die außerhalb der USA gekauft wurden
7. Produkte, die nicht von einem Rockford Fosgate Vertragshandler gekauft wurden

Einschänkung von implizierten Garantien

Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmten Zweck und Marktgangigkeit, werden auf den Zeitraum der oberstehenden ausdrücklichen Garantie beschränkt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft these Einschränkung nicht in allen Fälle zu.

Inanspruchnahme des Kundendienstes

Kontaktieren Sieitte den Rockford Fosgate Vertragshandler,bei dem Sie theseS Produkt gkauft haben. BenotigenSiezuszlicheHilfe,rufenSie den Kundendienst von Rockford unter I-800-669-9899an.Sie erhalten dann eine RA# (Rücksendungsautorisierungsummer),um jegliche Produkte an Rockford Fosgate zurückzusenden.Siedarf die Rucksendung des Produktans Rockford verantwortlich.

EU-Garantie

Dieses Produkt entspricht den gültigen EU-Garantiebestimmungen. Sprechen Sie mit ihrem Vertragshandler über die Einzelheiten.
