MANUALE UTENTE Power TMS65 Rockford Fosgate

Installazione e funzionamento

Dear Customer,

Compartmento del motor

Congratulazioni per aver acquistato la miglior marca di amplificatori per auto a livello mondiale. Alla Rockford Fosgate, siamo fanatici per quanto riguarda la miglior riproduzione musica e siamo compiacciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.

Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noni forniamo un addestramento specializzato ai nostri tecnia attaverso il Rockford Fosgate Technical Training Institute (RTTI). Vi preghiamo di leggere con curi i termini della garanzia e di serbare sua la ricevuta che l'imballaggio originale per qualsiasi evenienza futura.

Un prodotto superiore ed un'installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostrosystema audio. Dovrete assicuravi che il vostro installatore abbia utilizzato accessori da installmentazione della Rockford Fosgate, autentici al 100% La Rockford Fosgate ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopento toutto, il vostro nuovo systema audio si merita solo il meglio.

Per aggungere poi il toco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.

Per ottener un opuscolo Gratis o illustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il loro sito: www.rockfordfosgate.com

oppure, negli USA, chiamare il numero I-800-669-9899 o il FAX I-800-398-3985.

Da tutti gli altri paesi, Telefonare al numero +001-480-967-3565 oppure INViare una fax al numero +001-480-967-8132.

OSSERVATE LE REGOLE DEL "SUONO SENZA PERICOLI"

La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell'udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del "suono除去 pericoli"

Se dopo aver fatto il vostro manuale, aveste ancora delle domande al riguardo del vostro prodotto, vi preghiamo di consultrare il vostro rivenditore Rockford Fosgate. Se necessitate di qualsiasi assistenza ulteriore, potrete Telefonari direttamente al numero I-800-669-9899. Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d'acquisto.

Il numero di series è ubicato sull'esterno della scatola. Vi preghiamo di annotarlo in modo permanente nell'ospazio fornito di fatto. Questo numero vi servira da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.

Numero di serie:

Numero di modello:

INDICE

Introduzione 2

Istruzioni di sicurezza 3

Caratteristiche del design. 4

Installazione 5-7

Considerazioni sull'installazione 5

Posizionamento 5

Batteria e caricamento 6

Cagliaggio del problema 6-7

NOTA: Ripassare ciascuna sezione per ulteriori ragguagli.

Funzionamento 8

Regolazione del incrocio 8

Regolazione livello alto variabile. 8

Regolazione del guadagno 8

Individuzione/riparazione guasti . . . 9

Specifiche. 10

Informazioni inerenti alla garanzia

limitata. 11

©2011 Rockford Corporation. Tutti i diritti riservati.

Rockford Fosgate, il logo Rockford Fosgate, il logo POWER e il logo PUNCH sono marchi di fabbrica depositati o marchi di fabbrica di Rockford Corporation.

PRIMIPASSI

Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di questo prodotto, vi preghiamo di consulfare la sezione Installazione di questo manuale. Altri ragguagli sono disponibiliattraverso I'Indice.Alla Rockford Fosgate,abbiamo fatto di tutto per assicurardi che tutte le informazioni contenate in questo manuale fosso rontre.Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modificheenza preavviso.

ISTRUZIONI DI SICUREZZA

Questo significato con la dicitura "AVVERTIMENTO" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte.

Questo symbolo con la dicitura "ATTENZIONE" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesions personali o danni all'unità.

Per evitare lesioni personali e dati all'unità, vi preghiamo di leggere e seguire le istruzioni in quello manuale. Desideriamo che questo sistema audio vi procuri soddisfazione, non un mal di capo.

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un technician qualificato della Rockford Fosgate.

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericolì d'incendio e/o potenziali lesioni personali.

CONTENUTO DELL'IMBALLAGGIO

Amplificatore Punch mono modello PBR300X4

Manuale di installmente e funzionamento

Cagliaggio dei diffusori/RCA - ingresso (parte anteriore e parte posteriore)

Cablaggio dei diffusori - uscita ( parte anteriore e parte posteriore)

Vi preghiamo di visitare il nostro site internet per le più recenti informazioni su tutti i prodotti Rockford.

www.rockfordfosgate.com

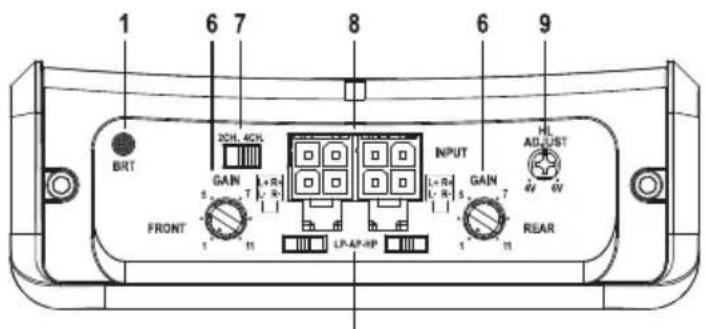

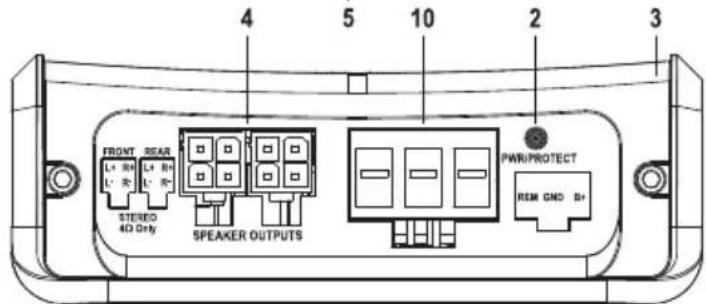

I. LED BRT (Boosted Rail Technology) – quanto LED si illumina quando l'unità si trova in modalità boost.
2. LED Alimentazione/protezione - quello LED si illumina in blu quando l'unità è accesa e si illumina in grosso se viene rilevato un cortocircuito/impedenza Bassa alla connessione dei diffusori o se i componenti inter dell'amplificatore si surriscaldano e fanno scattare la protezione. Quando ciò si verifica l'amplificatore si spegni rimane spento finché non si è raffreddato.
3. Dissipatore di calore di alluminio estruso - il dissipatore di calore di alluminio estruso dell'amplificatore Punch dissipa il calore generato alla circa teria dell'amplificatore.
4. Connessione del cablaggio dei diffusori (uscita) - la porta di connessione Molex per collegare i cavi + e - del cablaggio dei diffusori.
5. Interruttore di crossover - interrottore selezionale per funzionamento 80Hz High-Pass (HP), passa-alto, All Pass (AP), passa-tutto, o Low-Pass (LP), passa-basso.
6. Regolatore di amplificazione - il regolatore d'amplificazione in ingresso è reimpostato in modo da corrispondere all'uscita della maggioreanza delle unità fonte. Può essere regolato in modo da accoppiarii ai livc uscita di una varietà di unità fonte di segnale.
7. Interruttore 2/4 canali - impostando Anything interrupto sulla posizione 2CH (2 canali), si commutano gli ingressi alla modalità a 2 canali, permettendo il collegamento soloagli ingressi anteriors con un'uscita a 4 canali.
8. Connessione del cablaggio dei diffusori/RCA (ingresso) - la porta di connessione Molex per collegare i cavi + e - del cablaggio dei diffusori/RCA.
9. Regolazione livello alto variable - Con il 4V variable 6V a CC (corrente continua) stampi in offset l'input di tensione girano sopra cui esere impostato.
10. Terminali di alimentazione - la porta di connessione Molex per la corrispondente spinaA distanza/Terra/Alimentazione.

CONSIDERAZIONI SULL'INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l'installazione:

Portafusibile e fusibile.

(Per informazioni sulla portata dei fusibili, consultare le specifiche.)

Voltmetro/ohmetro

Pinze spelafili

Pinze raggrinzafili

Pinze tagliafili

Cacciavite a croce no.2

Chiave per morsetto batteria

Trapano e punte assortite

Guaina termoretraibile avente un diametro di 0,32 cm

Connettori vari

Lunghezza adeguata—Filo di tensione rosso

Lunghezza adeguata—Filo di accensione a telecomando

Lunghezza adeguata—Filo di massa nero

NOTA: Per il collegamento di alimentazione (^+) e massa (GND) consigliamo di usare conduttori di misura 10 AWG.

Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all'installazione del vostro nuovo amplificatore. Programmando a priori la configurazione del vostro sistema audio nonché i migliorori cablaggi, risparmiè tempo durante l'installazione. Quando avrete deciso la miglior configurazione per il vostro nuovo sistema audio, assicuratevi di poter accedere lavoramente a ciascuna componente per effettuire le regolazioni necessarie.

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un tecico qualificato Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.

Prima di iniziare qualiasi operazione d'installazione, vi consiglio di seguire queste semplici regole:

I. Assicuratevi di aver fatto tutte le istruzioni con cura e di averle capite prima di effettuare qualsiasi tentativo d'installazione nei confronti dell'unità.
2. Per motivi di sicurezza, scollegate il cavo negativo alla batteria prima di dare l'avvio all'installazione.
3. Per facilitare l'installazione, vi consigiamo di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell'ubicazione desiderata.
4. Fate passare tutti i cavi RCA vicini l'uno all'alto ma lontano da fili ad alta tensione.
5. Usate connettori di alta qualita per garantire un'installazione che da affidamento e per ridurre al minimo la perdita di segnalio di potenza.
6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina; le condutture del carburante, dei freni, delsystema idraulico e a depressione; nonché i fili elettrici quando state lavorando su qualiasi veicolo.
7. Non fate mai scorrere i fili sotto il veicolo.Avrete la protezione migliorare faccendo scorrere i fili all'interno del veicolo.
8. Evitate di far scorrere i fili sopra o atraverso delle estremita afflate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualsiasti filo che passi atraverso del metallo, soprattutto il parafiamma.
9. Protege tse SEMPRE sa la bateria che il sestma elettrico usando fusibili adatti. Installate sa un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7 cm. dal terminale della batteria.
10. Quando eseguite la messa a terra del telao del veicolo, raschiate tutta la vernice dal metallo per assicurarvi un collegamento a terra pulito e saldo. I collegamenti a terra dovrebbero essere più corti possibile e sempre a dato di metallo che sua saldato all'autotelao del veicolo.

POSIZIONAMENTO

Scompartimento del motore

Non montate mai esta unità nello scompartimento del motore. Cio annullera la nostra garanzia.

Montaggio nel bagagliao

Il montaggio dell'amplificatore in posizione verticale o invertita sera sufficiente a fornire adeguato raffreddamento all'unità.

Se l'amplificatore viene montato sul fondo del bagagliaio, si ottiene il migliorre raffreddamento dell'unità.

Montaggio dello scampimento passeggeri

Se montate l'amplificatore nell'abitacolo,esso funzionera finché possiate fornire una quantita sufficiente di aria per permettere all'amplificatore di raffreddarsi. Se avete intenzione di montare l'amplificatore molto il sedile del veicolo, dovete lasciare un vuoto d'aria di almeno 2,54 cm attorno al dissipatore di calore dell'amplificatore.

Se montate l'amplificatore nell'abitacolo, lascando un vuoto d'aria meno di 2,54 cm attomo al suo dissipatore di calore, non otterre il raffreddamento necessario e ciò comprometerà notevolmente la prestazioni dell'amplificatore. Per non è assolutamente raccommandabile.

Gli amplificatori rappresentano un ulteriore carico sulla batteria e sulsystema di caricamento del veicolo. Si consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il systema elettrico sa in grado di far fronte al carico aggiuntivo dovuto al systema stereofonico. I sistemi elettrici standard in buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasi amplificatore della series Punch alla alcun problema, sebbene la vita della batteria nonché quella dell'alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vosto amplificatore, vi consigliamo di utilizzare una batteria robusta ed un condensatore ad accumulazione di energia.

CABLAGGIO DEL SISTEMA

ATTENZIONE: Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecico qualificato della Rockford Fosgate.

ATTENZIONE: Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesions personali.

ATTENZIONE: Evitate di far scorrere i fili elettrici vicino ai cavi d'entrata a basso livello, alle antenne, ai cavi di tensione, ad attrezzature sensibili o a cablaggi preassemblati. I fi elettrici portano una tensione notevole e potrebbero indurre rumori dentro ilsystema audio.

I. Programmate il cabaggio dei fili. Tenete i fili RCA insieme ma isolati dai cavi a tensione dell'amplificatore e da qualiasi accessorio auto ad alta tensione, soprattutto i motori elettrici. Ciò è necessario per evitare che il rumore proveniente da campi elettrici irradiati possa accoppiarsi con il segnale audio. Quando fate scorrere i fili attaverso il parafiamma o attraverso qualiasi barriere metallica, protegeteti con delle guarnizioni di tenuta in gomma o in plastica per evitare i cortocircuiti. Lasciate i fili piuttosto lunghi a questo punto; più tardi potrete regolare la loro lunghezza in modo più preciso.

NOTA: Per il collegamento di alimentazione (B^+) e massa (GND) consigliamo di usare conduttori di misura 10 AWG.

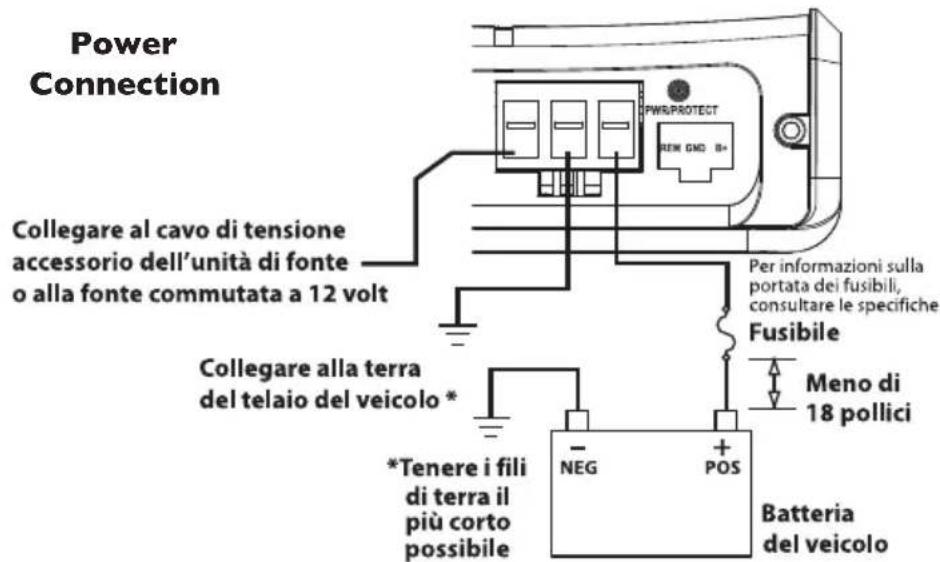

1. Prepare il filo ROSSO (cavo di alimentazione) per il collegamento all'amplificatore, rimuovendo circa 9.5mm di isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale B+ e stringere la vite di arresto per fissarlo in posizione.

NOTA: Il cavo B+ DEVE avee un fusibile a non più di 45,7 cm alla batteria del veicolo. Installare il portafusibili sotto il cofano e verificare che i collegamenti siano a tenuta stagna.

1. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e insertire un portafusibili in linea. Per informazioni sulla portata dei fusibili da usare, consultare il capitolo Specifiche. NON installare il fusabile a quello punto.

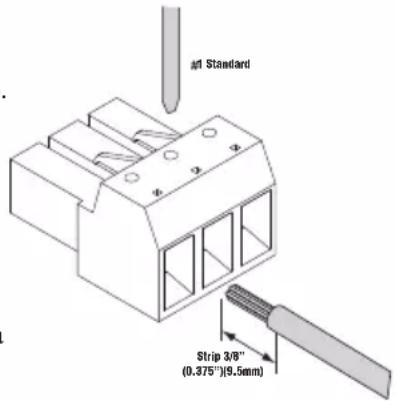

1. Spelate via 1,27 cm dall'estremità batteria del cavo a tensione e raggrinzite un grosso terminale ad anello contro il cavo. Usate il terminale ad anello per effettare un collegamento al terminale positivo della batteria. NON installate più o cora il fusibile.

2. Prepare il filo NERO (cavo della messa a terra) per poterlo attaccare all'amplificatore, spelando via 9.5 mm di isolante dall'estremita del filo. Inserte il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare il cavo. Preparate la messa a terra del telao raschiando via la vernice alla superficie metallica e pulitela accuramente, rimovendo agli traccia di lubrificazione e di sudiciume. Spelate l'altra estremita del filo e attaccategli un serrafili ad anello. Fissate il cavo al telao usinga una vite non anodizzata e una rondella a stella.

NOTA: Far in modo che il cavo NERO (Massa) sua il più corto possibile. Sempre meno di 76 cm.

1. Prepare il cavo di accensione REM per il collegamento all'amplificatore, rimuovendo circa 9.5 mm di isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale REM e stringere la vite di arresto per fissarlo in posizione. Collegare l'alto estremo del cavo REM a una fonte positiva commutata a 12 Volt. La tensione commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell'unità di fonte. Qualora l'unità sorgente non avesse tali uscite disponibili, la soluzione consigliata consiste nel cablare un commutatore meccanico in linea con una fonte da 12 volt per attivare l'amplificatore.

NOTA: Con il 4V variabile 6V a CC (corrente continua) stampi in offset l'input di tensione girano,.).. supra cui estere impostato.

1. Montate l'amplificatore saldamente al veicolo o all'apposita struttura di supporto. Assicuratevi di non montare l'amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e di fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvisamente.

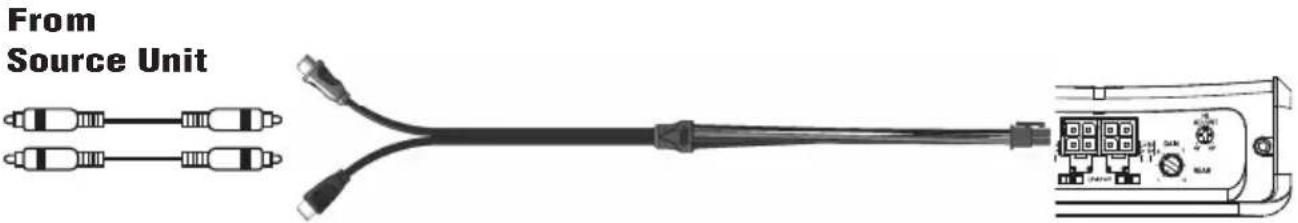

2. Collegare alla fonte di segnale inserendo I cavi RCA nei jack d'ingresso del cablaggio RCA/diffusori, quindi inserire il connettore Moles a quattro pin nel connettore INGRESSO a quattro pin sull'amplificatore.

ATTENZIONE: Verificare sempre che l'alimentazione sia spenta o scollegata presso l' amplificatore prima di collegare cavi RCA. In caso contrario si potrebbero causare lesioni, danni all' amplificatore o ai componenti collegati.

1. Collegare i diffusori. Spelare i conduttori dei diffusori per una lunghezza di 12 pollice (13 mm) e collegarli al cabaggio dei diffusori, quando insertire il connettore Molex a quattro pin nel corrispondente connettore DIFFUSORI a quattro pin sull' amplificatore. Accertarsi di Maintainere la corretta polarità del diffusore. NON mettere a terra nessuno dei conduttori dei diffusori perché ciò potrebbe causare un funzionamento instabile.

NOTA: Carico da 4 per canale - SOLTANTO.

10 Eseguite un controlo finale dell'intero cabaggio del system per assicurarvi che tutti i collegamenti siano corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi. Installare il fusibile in linea vicino al collegamento della batteria.

NOTA: Seguite i diagrammi per ottenere la corretta polarità di segnale.

REGOLAZIONE DEL INCROCIO

Posizionando l'interruttore di crossover sulla posizione HP (passa alto), l'amplificatore viene impostato sulla modalità passa alto 80 Hz, permettendo il passaggio di frequenze al di sopra della frequenza di interruzione.

Posizionando l'interruttore di crossover sulla posizione AP (passa tutto), l'amplificatore viene impostato in modalità passa tutto, evitando eventuali regolazioni di crossover e permettendo il passaggio di tutte le frequenze.

Posizionando l'interruttore di crossover sulla posizione LP (passa basso), l'amplificatore viene impostato sulla modalità passa basso 80Hz , permiettendo il passaggio di frequenze al di sotto della frequenza di interruzione.

REGOLAZIONE DEL LIVELLO ALTO VARIABILE

La regolazione del livello alto variabile più essere usata per ridardare l'accensione onede eliminare i disturbi indotti, lo scoppio di accensione/spegnimento.

Per applicazioni con ingresso di livello alto (diffusori), si può usare una tensione di offset di 6 V c.c. (corrente continua) per attivare/disattivare l'amplificatore Punch Boosted Rail consentendo l'uso di REM come uscita per accendere/spegnere un amplificatore o altri accessori.

REGOLAZIONE DEL GUADAGNO

Per regolare l'impostazione per il guadagno, abbassare completamente i guadagni per l'amplificatore (ruotando in senso antiorario). Alzare il volume dell'unità di fonte findé la distorsione non diventi udibile, e poi abbassarlo finché la distorsione non si è più udibile. Nella maggior parte delle unità,cision viennent quasi al volume massimo. Qui aumentare il guadagno dell'amplificatore sono a quando il volume è al livello desiderato.

NOTA: Il miglior rapporto segnale-rumore e la massima gamma dinamica si ottengono con il gadagno al minimo. Per la maggior parte degli utenti, il gadagno e il volume ottimali sono circa a metà dell'intervallo di valori.

ATTENZIONE:

Si consiglia di non selezionare un guadagno troppo alto per non aver troppo rumore e distorsione.

NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l'assistenza tecnica della Rockford Fosgate.

NOTA: Se incontraste dei problemi快来 l'installazione, seguite le procedure per la localizzazione e la riparazione dei gesti elevate di quello.

Procedura I: Controllate che l'amplificatore abbia i collegamenti adeguati.

Controllate che la spia dell'ACCENSIONE sia accesa. Se la spia di ACCENSIONE è accesa, passare c numero 3, altrimenti continuare

1. Controllare il fusibile in linea sul cavo positivo della batteria. Sostituire, se necessario.
2. Controllare il fusibile sull'amplificatore. Sostituire, se necessario.
3. Controllate che la messa a terra sa collagata al metallo non verniciato del telao del veicolo. Se necessario, effettuare riparazioni o sostituzioni.
4. Controllate che di siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del lavoro a distanza. Controllate che di siano collegamenti di qualita per entrambi i cavi con l' amplificatore, impianto stereofonico e la batteria/portafusibili. Se necessario, effettuare riparazioni o sostituzioni.

Procedura 2: gli indicatori luminosi per la protezione o la temperatura sono accesi

I. Se findatore di protezione è accesso, do più indicate un corto circuito nel collegamento con gli altoparlanti. Controllare che i collegamentiagli altoparlanti siano corretti eutilizzare un misuratore di resistenza per controllare che non ci siano corto circuiti nei cavi dell'altoparlante. L'indicatore di protezione si più accendere anche in caso di impedenza dell'altoparlante troppo bassa.
2. Se le connessioni dei diffusori non sono usate, controllare che l'impenenza dei diffusori si corretta e modificare il cabaggio se necessario. Ciò più,ande indicare che si stanno fornendo all'amplificatore livelli di potenza molto alto nelle adeguata ventilazione dell'unità Spagnere il systema e lasciare che l'amplificatore si raffreddi. Controllare che il impianto di carica del veicolo mantenga la tensione corretta. Se quosti punti non correggono il problema, potrebbe esserci un guasto nell'amplificatore; per supporto, mettersi in contatto con l'assistenza clienti.

Procedura 3: Controllare le uscite audio dell'amplificatore.

I. Controllare che sia il systema stereofonico che l'amplificatore siano collegati correttamente all'entrata RCA Controllare che lungo l'intera lunghezza dei cavi non di siano attorcigliamenti, giunture, ecc.Varificare che alle entrate RCA non si abbia corrente alternata con il systema stereofonico accesso. Se necessario, effettuare riparazioni o sostituzioni.
2. Scollegare l'ingresso RCA dall'amplificatore. Collegare l'ingresso RCA dal systema stereofonico di prova direttamente all'ingresso dell'amplificatore.

Procedura 4: Controllate l'amplificatore se si verificasse uno schiocco al momento dell'accensi

1. Scollegate il segnale d'entrata verso l'amplificatore; spegnete e riaccendete l'amplificatore.
2. Se il rumore venisse eliminato, collegate il cavo a tensione REMOTE dell'amplificatore all'unità di fonte con un modulo di accensione ad azione ridarata.

OPPURE

1. Usate una fonte da 12 volt diversa per il cavo a tensione REMOTE dell'amplificatore (in altri termini, direttamente alla batteria).
   2 Se il rumore venisse eliminato, usate un relé per isolare l'amplificatore da entrate ed uscite rumorose al momento dell'accensione.

OPPURE

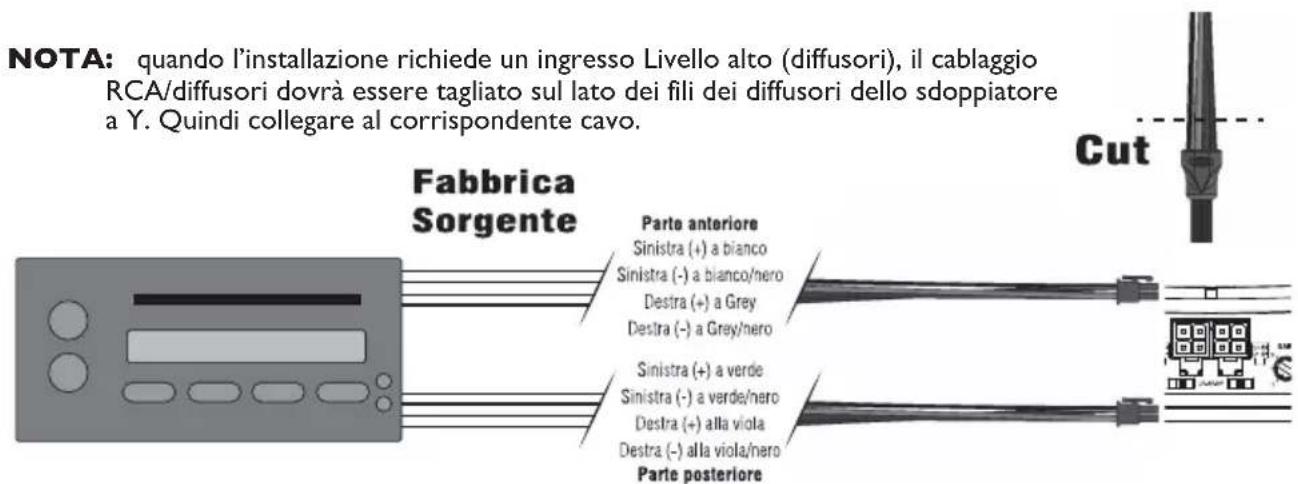

I. Nelle applicazioni con ingresso a livello alto (diffusori) la regolazione del livello alto varabile più essere utilizzata per ridardare l'accensione ed eliminare lo scoppio di accensione/spegnimento.

Procedura 5: Controllate l'amplificatore se si verificasse un rumore eccessivo a livello del mo

1. Fate scorrere tutti i fili che portano segnali (RCA, cavi degli altoparlanti) lontano alla tensione e dai fili della messa a terra.

OPPURE

2 Bipassate tutte le componenti elettriche tra il systema stereofonico e l'amplificatore(i). Collegate il systema stereofonico direttamente all'entrata dell'amplificatore. Se il rumore sparisse, vuol dire che I'unità bipassata è la fonte del rumore.

OPPURE

1. Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche. Ricollegateli alla terra in ubicazioni diverse. Controllate che l'ubicazione della messa a terra sia una superficie metallica pulita, nella verniciature, ruggine, ecc.

OPPURE

1. Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.

OPPURE

1. Fate esaminare sa lalternatore che la carica della batteria dal vosto meccanico. Controllate che il systeme eletrico del veicolo si funzionante, compreso il distributore, le candele, i fili delle candele, il regolatore di tensione, ecc.

MODELLO - PUNCH PBR300X4

Potenza continua a regime (RMS) - Misurata a 14,4 volt da batteria

Carico da 4 per canale 75 Watt x 4

Dimensioni: Altezza 3,90 cm

Larghezza 10,80 cm

Lunghezza 17,20 cm

Portata fusibili batteria (Amp) Esterno 30A

Rapporto segnale pesato "A" a disturbi

Riferito a I W in 4 ohm ≥ 80 dB

Rapporto segnale pesato "A" a disturbi

Riferito a uscita nominale in 4 ohm ≥ 100 dB

Pendenza crossover 12dB/ottava Butterworth

Frequenza crossover 80Hz LP/AP/HP

Risposta di frequenza 20Hz a 20kHz± 1,0dB

Intervallo di variazione della tensione per il segnale Variabile da 150mV a IIV

Protezione

La protezione dai corto circuiti spegne l'amplificatore

nel caso in cui si abbia impedenza molto bassa o cavi

cortocircuitati. L'interruttore termico spegne

l'amplificatore in caso di surriscaldamento.

CMRR (rapportodi reazionedelmodecomune)

55dB @ 1kHz

Fattore di smorzamento

200

THD+N (distorsione armonica totale+disturbo)

<0.5% a 4 ohm

Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-2006

Specifiche soggette a modiche sanza preavviso

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni:

Lunghezza della garanzia

Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — I anno

Amplificatori POWER — 2 anni

Prodotti rimessi a nuovo alla fabbrica — 90 giorni (è necessaria la ricevuta)

Cio che è coperto alla garanzia

Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei loro possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non alla Rockford Corporation.

Chi è coperto alla garanzia

Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che sua stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l'assistenza, l'acquirente deve fornire alla Rockford una copia della sua ricevuta,indicante il nome dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.

I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.

Cio che non è coperto alla garanzia

I. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.
2. Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
3. L'assistenza tecnica eseguita da chiunque non sua alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate
4. Qualsiasi prodotto su cui il numero di seriè è stato deturpato, alterato o rimioso
5. Danni susseguenti ad altri componenti
6. Qualsiasi prodotto acquistato fuori dagli USA
7. Qualiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Liminutesullegaranzietacite

Qualsiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commercibilità, sono limitate nella loro durata al periodo coperto dalla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto,但这a limitazione potrebbe non essere applicabile. è vietato assumere, a nome della Rockford Fosgate, qualsi asialtra responsabilità in relazione alla vendita del prodotto.

Come richiedere l'assistenza tecnica

Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.

Per ulteriore aiuto, si più chiamare l'assistenza clienti Rockford al numero I-800-669-9899. Dovrete ottenere un numero RA (Numero di autorizzazione per la restituzione) per restituire qualsi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford.

Garanzia UE

Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore. Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.

Installation assistance available at:

RFTECH
