MANUALE UTENTE Power TMS6RG Rockford Fosgate

• Einschränkung von implizierten Garantien Implizierte Garantien, einschließlich von Garantien der Eignung für einen bestimmten Zweck und Marktgängigkeit, werden auf den Zeitraum der obenstehenden ausdrücklichen Garantie beschränkt. Manche Staaten erlauben Einschränkungen der Gültigkeit der implizierten Garantie nicht. Daher trifft diese Einschränkung nicht in allen Fällen zu. Inanspruchnahme des Kundendienstes Kontaktieren Sie bitte den Rockford Fosgate Vertragshändler, bei dem Sie dieses Produkt gekauft haben. Benötigen Sie zusätzliche Hilfe, rufen Sie den Kundendienst von Rockford unter 1-800-669-9899 an. Sie erhalten dann eine RA# (Rücksendungsautorisierungsnummer), um jegliche Produkte an Rockford Fosgate zurückzusenden. Sie sind für die Rücksendung des Produkts an Rockford verantwortlich. EU-Garantie Dieses Produkt entspricht den gültigen EU-Garantiebestimmungen. Sprechen Sie mit Ihrem Vertragshändler über die Einzelheiten.2 Italiano INTRODUZIONE INDICE Egregio cliente, Congratulazioni per aver acquistato la miglior marca di amplificatori per auto a livello mondiale. Alla Rockford Fosgate, siamo fanatici per quanto riguarda la miglior riproduzione musicale e siamo compiaciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate. Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI). Vi preghiamo di leggere con cura i termini della garanzia e di serbare sia la ricevuta che l’imballaggio originale per qualsiasi evenienza futura. Un prodotto superiore ed un’installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostro sistema audio. Dovrete assicurarvi che il vostro installatore abbia utilizzato accessori da installazione della Rockford Fosgate, autentici al 100%. La Rockford Fosgate ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopo tutto, il vostro nuovo sistema audio si merita solo il meglio. Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole. Per ottenere un opuscolo gratuito illustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il nostro sito: www.rockfordfosgate.com oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone]. Da tutti gli altri paesi, telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-967-8132. OOSSSSEERRVVAATTEE LLEE RREEGGOOLLEE DDEELL ““SSUUOONNOO SSEENNZZAA PPEERRIICCOOLLII”” La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell’udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l’osservanza delle regole del “suono senza pericoli” NOTA: Ripassare ciascuna sezione per ulteriori ragguagli. Se dopo aver letto il vostro manuale, aveste ancora delle domande al riguardo del vostro prodotto, vi preghiamo di consultare il vostro rivenditore Rockford Fosgate. Se necessitaste di qualsiasi assistenza ulteriore, potrete telefonarci direttamente al numero 1-800-669-9899. Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d’acquisto. Il numero di serie è ubicato sull’esterno della scatola. Vi preghiamo di annotarlo in modo permanente nello spazio fornito di sotto. Questo numero vi servirà da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata. Numero di serie: ____________________________________ Numero di modello: _________________________________ Introduzione p. 2
• Istruzioni di sicurezza p. 3
• Caratteristiche del design p. 4
• Installazione p. 5
• -7 Considerazioni sull’installazione p. 5
• Posizionamento p. 5
• Batteria e caricamento p. 6
• Cablaggio del sistema p. 6
• -7 Funzionamento p. 8
• Regolazione del incrocio p. 8
• Regolazione livello alto variabile p. 8
• Regolazione del guadagno p. 8
• Individuazione/riparazione guasti p. 9
• Specifiche p. 10
• Informazioni inerenti alla garanzia limitata 2011 Rockford Corporation. Tutti i diritti riservati. Rockford Fosgate, il logo Rockford Fosgate, il logo POWER e il logo PUNCH sono marchi di fabbrica depositati o marchi di fabbrica di Rockford Corporation.3 p. 11

CONTENUTO DELL’IMBALLAGGIO

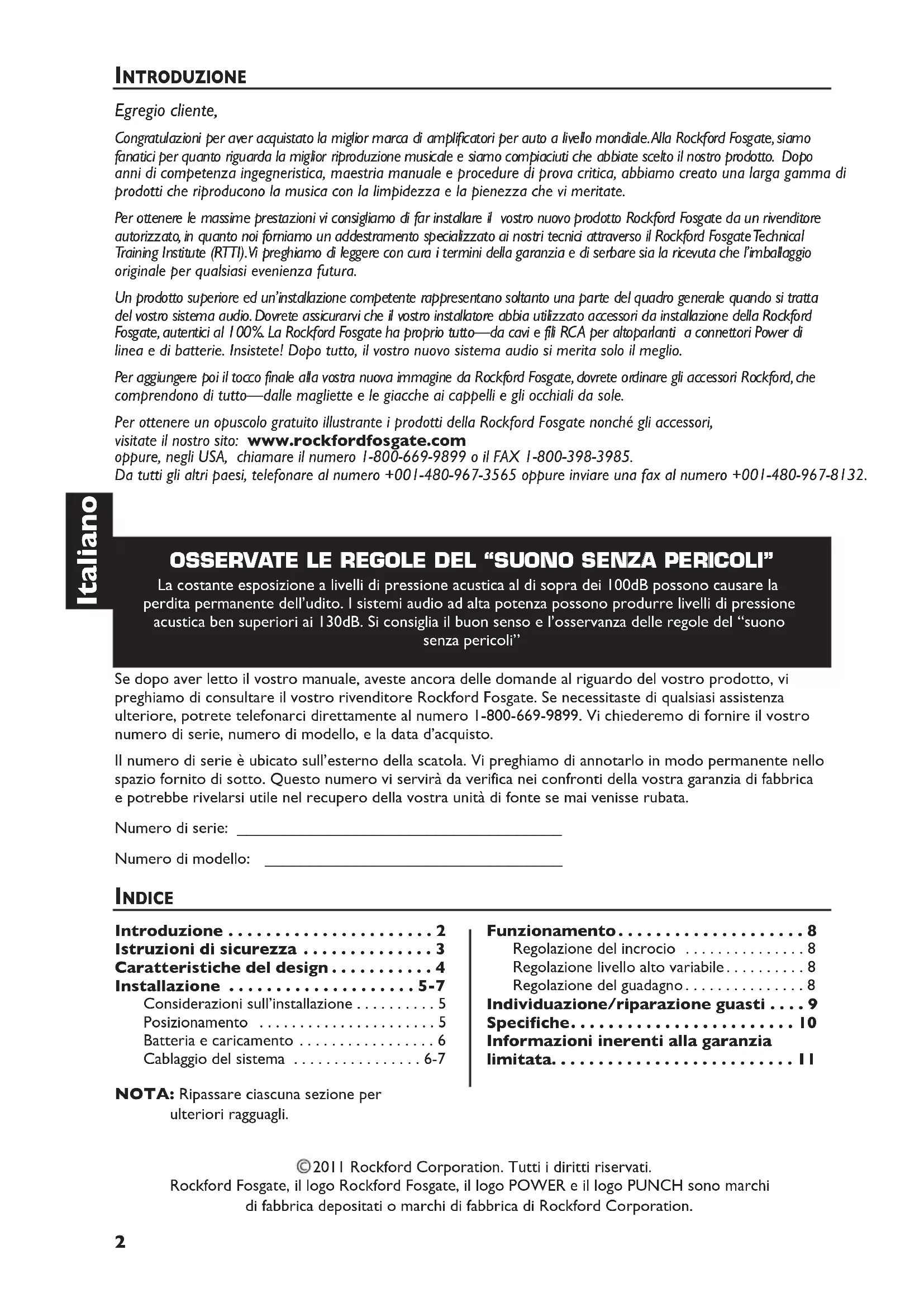

PRIMI PASSI Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all’installatore. Per coloro che desiderano informazioni rapide circa l’installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l’Indice. Alla Rockford Fosgate, abbiamo fatto di tutto per assicurarci che tutte le informazioni contenute in questo manuale fossero d’uso corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche senza preavviso. Vi preghiamo di visitare il nostro sito internet per le più recenti informazioni su tutti i prodotti Rockford. www.rockfordfosgate.com

ISTRUZIONI DI SICUREZZA

Questo simbolo con la dicitura “AVVERTIMENTO” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte. Questo simbolo con la dicitura “ATTENZIONE” intende avvertire l’utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all’unità. ATTENZIONE: Per evitare lesioni personali e danni all’unità, vi preghiamo di leggere e seguire le istruzioni in questo manuale. Desideriamo che questo sistema audio vi procuri soddisfazione, non un mal di capo. ATTENZIONE: Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. Amplificatore Punch mono modello PBR300X4 Manuale di installazione e funzionamento Cablaggio dei diffusori/RCA - ingresso (parte anteriore e parte posteriore) Cablaggio dei diffusori - uscita (parte anteriore e parte posteriore)4 Italiano

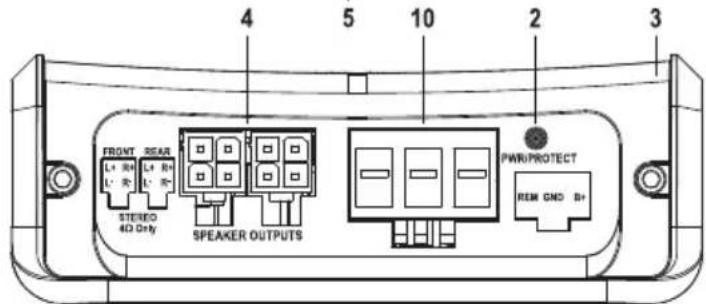

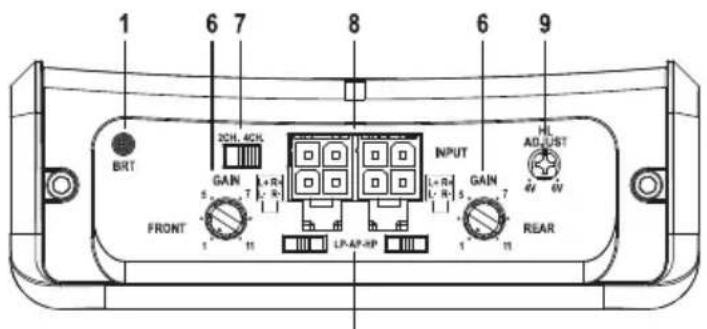

CARATTERISTICHE DEL DESIGN

1. LED BRT (Boosted Rail Technology) – questo LED si illumina quando l’unità si trova in modalità boost.

2. LED Alimentazione/protezione - questo LED si illumina in blu quando l'unità è accesa e si illumina in

rosso se viene rilevato un cortocircuito/impedenza bassa alla connessione dei diffusori o se i componenti interni dell’amplificatore si surriscaldano e fanno scattare la protezione. Quando ciò si verifica l’amplificatore si spegne e rimane spento finché non si è raffreddato.

3. Dissipatore di calore di alluminio estruso – il dissipatore di calore di alluminio estruso dell’amplificatore

Punch dissipa il calore generato dalla circuiteria dell’amplificatore.

4. Connessione del cablaggio dei diffusori (uscita) – la porta di connessione Molex per collegare i cavi +

e – del cablaggio dei diffusori.

5. Interruttore di crossover - interruttore selezionabile per funzionamento 80Hz High-Pass (HP), passa-alto,

All Pass (AP), passa-tutto,o Low-Pass (LP), passa-basso.

6. Regolatore di amplificazione - il regolatore d'amplificazione in ingresso è reimpostato in modo da

corrispondere all’uscita della maggioranza delle unità fonte. Può essere regolato in modo da accoppiarsi ai livelli in uscita di una varietà di unità fonte di segnale.

7. Interruttore 2/4 canali - impostando questo interruttore sulla posizione 2CH (2 canali),si commutano gli

ingressi alla modalità a 2 canali, permettendo il collegamento solo agli ingressi anteriori con un'uscita a 4 canali.

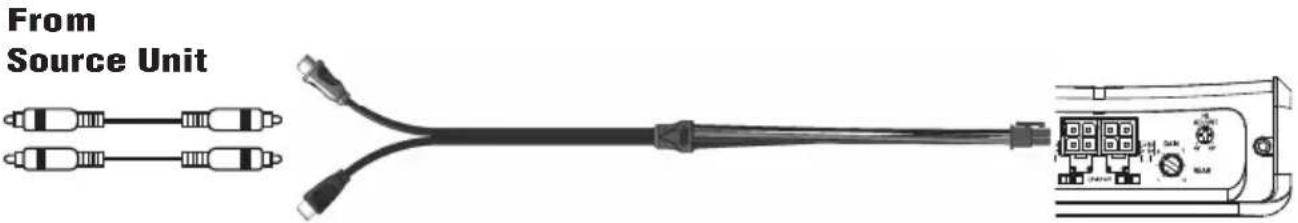

8. Connessione del cablaggio dei diffusori/RCA (ingresso) – la porta di connessione Molex per

collegare i cavi + e – del cablaggio dei diffusori/RCA.

9. Regolazione livello alto variabile – Con il 4V variabile 6V a CC (corrente continua) stampi in offset

l'input di tensione girano sopra può essere impostato.

10. Terminali di alimentazione – la porta di connessione Molex per la corrispondente spina A

distanza/Terra/Alimentazione.5 INSTALLAZIONE

CONSIDERAZIONI SULL’INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l’installazione: NOTA: Per il collegamento di alimentazione (B+) e massa (GND) consigliamo di usare conduttori di misura 10 AWG. Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all’installazione del vostro nuovo amplificatore.Programmando a priori la configurazione del vostro sistema audio nonché i migliori cablaggi, risparmierete tempo durante l’installazione. Quando avrete deciso la miglior configurazione per il vostro nuovo sistema audio, assicuratevi di poter accedere facilmente a ciascuna componente per effettuare le regolazioni necessarie. ATTENZIONE: Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. Prima di iniziare qualsiasi operazione d’installazione, vi consigliamo di seguire queste semplici regole: 1. Assicuratevi di aver letto tutte le istruzioni con cura e di averle capite prima di effettuare qualsiasi tentativo d’installazione nei confronti dell’unità.

2. Per motivi di sicurezza, scollegate il cavo negativo dalla batteria prima di dare l’avvìo all’installazione.

3. Per facilitare l’installazione, vi consigliamo di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell’ubicazione desiderata.

4. Fate passare tutti i cavi RCA vicini l’uno all’altro ma lontano da fili ad alta tensione.

5. Usate connettori di alta qualità per garantire un’installazione che dà affidamento e per ridurre al minimo la perdita di segnali o di potenza. 6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina; le condutture del carburante, dei freni, del sistema idraulico e a depressione; nonché i fili elettrici quando state lavorando su qualsiasi veicolo. 7. Non fate mai scorrere i fili sotto il veicolo. Avrete la protezione migliore faccendo scorrere i fili all’interno del veicolo. 8. Evitate di far scorrere i fili sopra o attraverso delle estremità affilate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualsiasi filo che passi attraverso del metallo, soprattutto il parafiamma. 9. Proteggete SEMPRE sia la batteria che il sistema elettrico usando fusibili adatti. Installate sia un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7 cm. dal terminale della batteria.

10. Quando eseguite la messa a terra del telaio del veicolo, raschiate tutta la vernice dal metallo per assicurarvi un

collegamento a terra pulito e saldo. I collegamenti a terra dovrebbero essere più corti possibile e sempre a contatto di metallo che sia saldato all’autotelaio del veicolo. POSIZIONAMENTO Scompartimento del motore Non montate mai questa unità nello scompartimento del motore. Ciò annullerà la vostra garanzia. Montaggio nel bagagliaio Il montaggio dell'amplificatore in posizione verticale o invertita sarà sufficiente a fornire adeguato raffreddamento all'unità. Se l'amplificatore viene montato sul fondo del bagagliaio, si ottiene il migliore raffreddamento dell'unità. Montaggio nello scampartimento passeggeri Se montate l’amplificatore nell’abitacolo, esso funzionerà finché possiate fornire una quantità sufficiente di aria per permettere all’amplificatore di raffreddarsi. Se avete intenzione di montare l’amplificatore sotto il sedile del veicolo, dovete lasciare un vuoto d’aria di almeno 2,54 cm attorno al dissipatore di calore dell’amplificatore. Se montate l’amplificatore nell’abitacolo, lasciando un vuoto d’aria meno di 2,54 cm attorno al suo dissipatore di calore, non otterrete il raffreddamento necessario e ciò comprometterà notevolmente la prestazioni dell’amplificatore. Pertanto, non è assolutamente raccommandabile. Portafusibile e fusibile. (Per informazioni sulla portata dei fusibili, consultare le specifiche.) Voltmetro/ohmetro Pinze spelafili Pinze raggrinzafili Pinze tagliafili Cacciavite a croce no.2 Chiave per morsetto batteria Trapano e punte assortite Guaina termoretraibile avente un diametro di 0,32 cm Connettori vari Lunghezza adeguata—Filo di tensione rosso Lunghezza adeguata—Filo di accensione a telecomando Lunghezza adeguata—Filo di massa nero6 Italiano INSTALLAZIONE

BATTERIA E CARICAMENTO

Gli amplificatori rappresentano un ulteriore carico sulla batteria e sul sistema di caricamento del veicolo. Si consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il sistema elettrico sia in grado di far fronte al carico aggiuntivo dovuto al sistema stereofonico. I sistemi elettrici standard in buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasi amplificatore della serie Punch senza alcun problema, sebbene la vita della batteria nonché quella dell’alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vostro amplificatore, vi consigliamo di utilizzare una batteria robusta ed un condensatore ad accumulazione di energia.

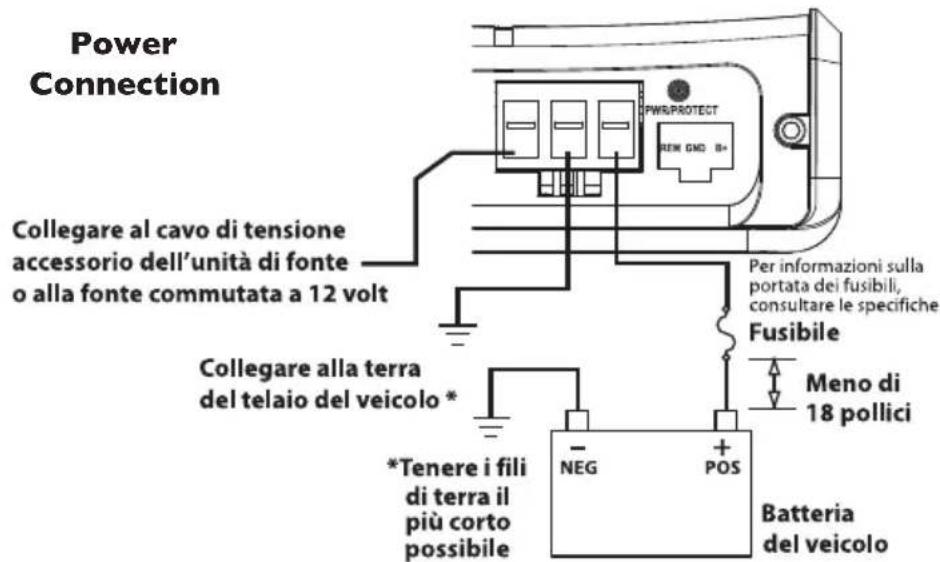

CABLAGGIO DEL SISTEMA

ATTENZIONE: Se aveste dei dubbi circa l’installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate. ATTENZIONE: Prima dell’installazione, scollegate il terminale negativo (-) della batteria per evitare danni all’unità, pericoli d’incendio e/o potenziali lesioni personali. ATTENZIONE: Evitate di far scorrere i fili elettrici vicino ai cavi d’entrata a basso livello, alle antenne, ai cavi di tensione, ad attrezzature sensibili o a cablaggi preassemblati. I fili elettrici portano una tensione notevole e potrebbero indurre rumori dentro il sistema audio. 1. Programmate il cablaggio dei fili. Tenete i fili RCA insieme ma isolati dai cavi a tensione dell’amplificatore e daqualsiasi accessorio auto ad alta tensione, soprattutto i motori elettrici. Ciò è necessario per evitare che il rumore proveniente da campi elettrici irradiati possa accoppiarsi con il segnale audio. Quando fate scorrere i fili attraverso il parafiamma o attraverso qualsiasi barriera metallica, proteggeteli con delle guarnizioni di tenuta in gomma o in plastica per evitare i cortocircuiti. Lasciate i fili piuttosto lunghi a questo punto; più tardi potrete regolare la loro lunghezza in modo più preciso. NOTA: Per il collegamento di alimentazione (B+) e massa (GND) consigliamo di usare conduttori di misura 10 AWG. 2. Preparare il filo ROSSO (cavo di alimentazione) per il collegamentoall’amplificatore, rimuovendo circa 9.5 mm di isolante dall'estremità del filo.Inserire la parte scoperta del cavo nel terminale B+ e stringere la vite diarresto per fissarlo in posizione. NOTA: Il cavo B+ DEVE avere un fusibile a non più di 45,7 cm dalla batteria del veicolo. Installare il portafusibili sotto il cofano e verificare che i collegamenti siano a tenuta stagna. 3. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore einserire un portafusibili in linea. Per informazioni sulla portata dei fusibili dausare, consultare il capitolo Specifiche. NON installare il fusibile a questopunto.4. Spelate via 1,27 cm dall’estremità batteria del cavo a tensione e raggrinzite un grosso terminale ad anello contro il cavo. Usate il terminale ad anello per effettuare un collegamento al terminale positivo della batteria. NON installate ancora il fusibile.5. Preparate il filo NERO (cavo della messa a terra) per poterlo attaccare all’amplificatore, spelando via 9.5 mm di isolante dall’estremità del filo. Inserite il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare il cavo. Preparate la messa a terra del telaio raschiando via la vernice dalla superficie metallica e pulitela accuratamente, rimovendo ogni traccia di lubrificazione e di sudiciume. Spelate l’altra estremità del filo e attaccategli un serrafili ad anello. Fissate il cavo al telaio usando una vite non anodizzata e una rondella a stella. NOTA: Far in modo che il cavo NERO (Massa) sia il più corto possibile. Sempre meno di 76 cm.

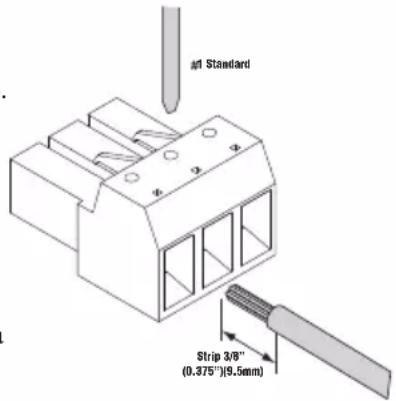

6. Preparare il cavo di accensione REM per il collegamento all’amplificatore, rimuovendo circa 9.5 mm di isolante

dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale REM e stringere la vite di arresto per fissarlo in posizione. Collegare l'altro estremo del cavo REM a una fonte positiva commutata a 12 Volt. La tensione commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell’unità di fonte. Qualora l'unità sorgente non avesse tali uscite disponibili, la soluzione consigliata consiste nel cablare un commutatore meccanico inlinea con una fonte da 12 volt per attivare l’amplificatore. NOTA: Con il 4V variabile 6V a CC (corrente continua) stampi in offset l'input di tensione girano sopra può essere impostato. 1 StandardStrip 3/8”(0.375”)(9.5mm)7 INSTALLAZIONE 7. Montate l’amplificatore saldamente al veicolo o all’apposita struttura di supporto. Assicuratevi di non montarel’amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e difuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvvisamente. 8. Collegare dalla fonte di segnale inserendo I cavi RCA nei jack d’ingresso del cablaggio RCA/diffusori, quindi inserire il connettore Moles a quattro pin nel connettore INGRESSO a quattro pin sull’amplificatore. NOTA: quando l’installazione richiede un ingresso Livello alto (diffusori), il cablaggio RCA/diffusori dovrà essere tagliato sul lato dei fili dei diffusori dello sdoppiatore a Y. Quindi collegare al corrispondente cavo. ATTENZIONE: Verificare sempre che l'alimentazione sia spenta o scollegata presso l'amplificatore prima di collegare cavi RCA. In caso contrario si potrebbero causare lesioni, danni all'amplificatore o ai componenti collegati. 9. Collegare i diffusori. Spelare i conduttori dei diffusori per una lunghezza di ½ pollice (13 mm) e collegarli alcablaggio dei diffusori, quindi inserire il connettore Molex a quattro pin nel corrispondente connettore DIFFUSORIa quattro pin sull’amplificatore. Accertarsi di mantenere la corretta polarità del diffusore. NON mettere a terranessuno dei conduttori dei diffusori perché ciò potrebbe causare un funzionamento instabile. NOTA: Carico da 4 per canale - SOLTANTO. 10 Eseguite un controllo finale dell’intero cablaggio del sistema per assicurarvi che tutti i collegamenti siano corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi. Installare il fusibile in linea vicino al collegamento della batteria. NOTA: Seguite i diagrammi per ottenere la corretta polarità di segnale. From Source Unit Power ConnectionItaliano

Posizionando l'interruttore di crossover sulla posizione HP (passa alto), l'amplificatore viene impostato sulla modalità passa alto 80 Hz, permettendo il passaggio di frequenze al di sopra della frequenza di interruzione. Posizionando l'interruttore di crossover sulla posizione AP (passa tutto), l'amplificatore viene impostato in modalità passa tutto, evitando eventuali regolazioni di crossover e permettendo il passaggio di tutte le frequenze. Posizionando l'interruttore di crossover sulla posizione LP (passa basso), l'amplificatore viene impostato sulla modalità passa basso 80 Hz, permettendo il passaggio di frequenze al di sotto della frequenza di interruzione.

REGOLAZIONE DEL LIVELLO ALTO VARIABILE

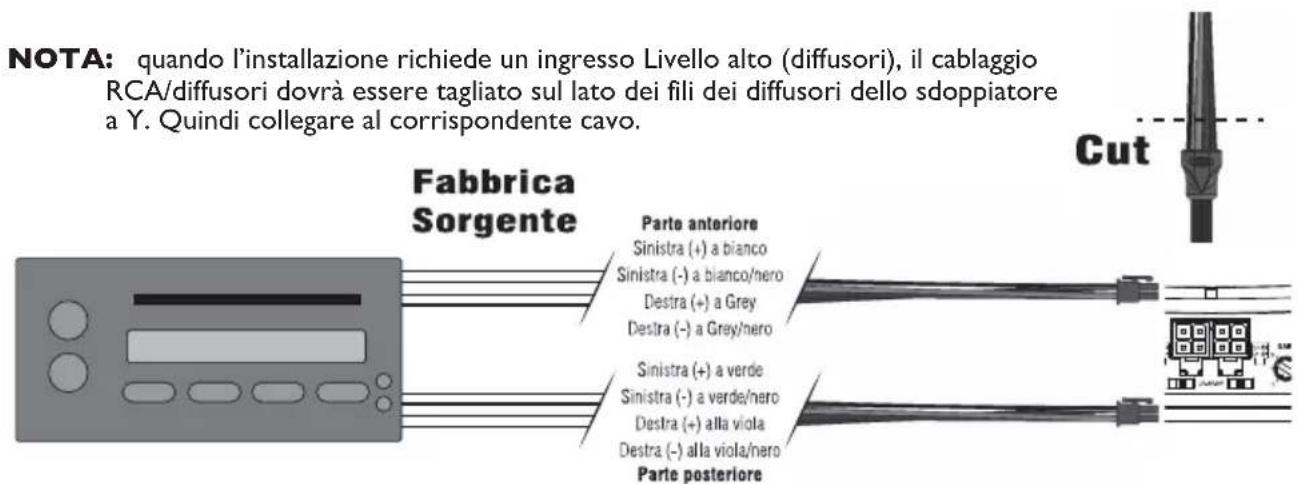

La regolazione del livello alto variabile può essere usata per ritardare l’accensione onde eliminare i disturbi indotti, lo scoppio di accensione/spegnimento. Per applicazioni con ingresso di livello alto (diffusori), si può usare una tensione di offset di 6 V c.c. (corrente continua) per attivare/disattivare l’amplificatore Punch Boosted Rail consentendo l’uso di REM come uscita per accendere/spegnere un amplificatore o altri accessori.

REGOLAZIONE DEL GUADAGNO

Per regolare l'impostazione per il guadagno, abbassare completamente i guadagni per l'amplificatore (ruotando in senso antiorario). Alzare il volume dell’unità di fonte finché la distorsione non diventi udibile, e poi abbassarlo finché la distorsione non sia più udibile. Nella maggior parte delle unità, ciò avviene quasi al volume massimo. Quindi aumentare il guadagno dell'amplificatore fino a quando il volume è al livello desiderato. NOTA:Il miglior rapporto segnale-rumore e la massima gamma dinamica si ottengono con il guadagno al minimo. Per la maggior parte degli utenti, il guadagno e il volume ottimali sono circa a metà dell'intervallo di valori. ATTENZIONE: Si consiglia di non selezionare un guadagno troppo alto per non avere troppo rumore e distorsione. NOTA:Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l’assistenza tecnica della Rockford Fosgate.9

INDIVIDUAZIONE/RIPARAZIONE GUASTI

NOTA: Se incontraste dei problemi dopo l’installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto. Procedura 1: Controllate che l’amplificatore abbia i collegamenti adeguati. Controllate che la spia dell’ACCENSIONE sia accesa. Se la spia di ACCENSIONE è accesa, passare al numero 3, altrimenti continuare

1. Controllare il fusibile in linea sul cavo positivo della batteria. Sostituire, se necessario.

2. Controllare il fusibile sull'amplificatore. Sostituire, se necessario.

. Controllate che la messa a terra sia collegata al metallo non verniciato del telaio del veicolo. Se necessario, effettuare riparazioni o

ostituzioni. 4. Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del comando a distanza. Controllate che ci siano collegamenti di qualità per entrambi i cavi con l’amplificatore, l'impianto stereofonico e la batteria/portafusibili. Se necessario, effettuare riparazioni o sostituzioni. Procedura 2: gli indicatori luminosi per la protezione o la temperatura sono accesi . 1. Se l'indicatore di protezione è acceso, ciò può indicare un corto circuito nel collegamento con gli altoparlanti. Controllare che i collegamenti agli altoparlanti siano corretti e utilizzare un misuratore di resistenza per controllare che non ci siano corto circuiti nei cavi dell'altoparlante. L'indicatore di protezione si può accendere anche in caso di impedenza dell'altoparlante troppo bassa. 2. Se le connessioni dei diffusori non sono usate, controllare che l'impedenza dei diffusori sia corretta e modificare il cablaggio se necessario. Ciò può anche indicare che si stanno fornendo all'amplificatore livelli di potenza molto alti senza adeguata ventilazione dell'unità Spegnere il sistema e lasciare che l'amplificatore si raffreddi. Controllare che l'impianto di carica del veicolo mantenga la tensione corretta. Se questi punti non correggono il problema, potrebbe esserci un guasto nell'amplificatore; per supporto, mettersi in contatto con l'assistenza clienti. Procedura 3: Controllare le uscite audio dell’amplificatore. 1. Controllare che sia il sistema stereofonico che l’amplificatore siano collegati correttamente all’entrata RCA. Controllare che lungo l’intera lunghezza dei cavi non ci siano attorcigliamenti, giunture, ecc. Verificare che alle entrate RCA non si abbia corrente alternata con il sistema stereofonico acceso. Se necessario, effettuare riparazioni o sostituzioni. 2. Scollegare l'ingresso RCA dall'amplificatore. Collegare l'ingresso RCA dal sistema stereofonico di prova direttamente all'ingresso dell'amplificatore. Procedura 4: Controllate l’amplificatore se si verificasse uno schiocco al momento dell’accensione.

1. Scollegate il segnale d’entrata verso l’amplificatore; spegnete e riaccendete l’amplificatore.

2. Se il rumore venisse eliminato, collegate il cavo a tensione REMOTE dell’amplificatore all’unità di fonte con un modulo di accensione ad azione ritardata. OPPURE 1. Usate una fonte da 12 volt diversa per il cavo a tensione REMOTE dell’amplificatore (in altri termini, direttamente dalla batteria). 2. Se il rumore venisse eliminato, usate un relé per isolare l’amplificatore da entrate ed uscite rumorose al momento dell’accensione. OPPURE 1. Nelle applicazioni con ingresso a livello alto (diffusori) la regolazione del livello alto variabile può essere utilizzata per ritardare l’accensione ed eliminare lo scoppio di accensione/spegnimento. Procedura 5: Controllate l’amplificatore se si verificasse un rumore eccessivo a livello del motore. 1. Fate scorrere tutti i fili che portano segnali (RCA, cavi degli altoparlanti) lontano dalla tensione e dai fili della messa a terra. OPPURE 2. Bipassate tutte le componenti elettriche tra il sistema stereofonico e l’amplificatore(i). Collegate il sistema stereofonico direttamente all’entrata dell’amplificatore. Se il rumore sparisse, vuol dire che l’unità bipassata è la fonte del rumore. OPPURE 3. Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche. Ricollegateli alla terra in ubicazioni diverse. Controllate che l’ubicazione della messa a terra sia una superficie metallica pulita, senza verniciature, ruggine, ecc. OPPURE 4. Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo. OPPURE 5. Fate esaminare sia l’alternatore che la carica della batteria dal vostro meccanico. Controllate che il sistema elettrico del veicolo sia funzionante, compreso il distributore, le candele, i fili delle candele, il regolatore di tensione, ecc.10 Italiano SPECIFICHE

MODELLO - PUNCH PBR300X4

Potenza continua a regime (RMS) – Misurata a 14,4 volt da batteria Carico da 4 per canale 75 Watt x 4 Dimensioni: Altezza 3,90 cm

unghezza 17,20 cm Portata fusibili batteria (Amp) Esterno 30A

apporto segnale pesato “A” a disturbi

iferito a 1 W in 4 ohm ≥80 dB Rapporto segnale pesato “A” a disturbi

iferito a uscita nominale in 4 ohm ≥100 dB Pendenza crossover 12dB/ottava Butterworth Frequenza crossover 80Hz LP/AP/HP Risposta di frequenza 20Hz a 20kHz ± 1,0dB Intervallo di variazione della tensione per il segnale Variabile da 150mV a 11V Protezione La protezione dai corto circuiti spegne l'amplificatore nel caso in cui si abbia impedenza molto bassa o cavi cortocircuitati. L’interruttore termico spegne l’amplificatore in caso di surriscaldamento. Impedenza d’ingresso 20K ohm Tensione operativa Da 9 a 16 V c.c. CMRR (rapporto di reazione del modo comune) >55dB @ 1kHz Fattore di smorzamento >200 THD+N (distorsione armonica totale+disturbo) < 0,5% a 4 ohm Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-2006 Specifiche soggette a modiche senza preavviso11

INFORMAZIONI INERENTI ALLA GARANZIA LIMITATA

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni: Lunghezza della garanzia Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno Amplificatori POWER — 2 anni Prodotti rimessi a nuovo dalla fabbrica — 90 giorni (è necessaria la ricevuta) Ciò che è coperto dalla garanzia Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei suoi possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non dalla Rockford Corporation. Chi è coperto dalla garanzia Questa garanzia copre solamente l’acquirente originale di un prodotto della Rockford che sia stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l’assistenza, l’acquirente deve fornire alla Rockford una copia della sua ricevuta, indicante il nome dell’acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto. I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford. Ciò che non è coperto dalla garanzia

1. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.

2. Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.

3. L’assistenza tecnica eseguita da chiunque non sia alle dipendenze della Rockford o di un centro di

assistenza tecnica autorizzato della Rockford Fosgate

4. Qualsiasi prodotto su cui il numero di serie è stato deturpato, alterato o rimosso

5. Danni susseguenti ad altre componenti

6. Qualsiasi prodotto acquistato fuori dagli USA

7. Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Limite sulle garanzie tacite Qualsiasi garanzia tacita, comprese le garanzie di idoneità all’uso ed alla commerciabilità, sono limitate nella loro durata al periodo coperto dalla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto, questa limitazione potrebbe non essere applicabile. È vietato assumere, a nome della Rockford Fosgate, qualsiasi altra responsabilità in relazione alla vendita del prodotto. Come richiedere l’assistenza tecnica Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto. Per ulteriore aiuto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899. Dovrete ottenere un numero RA (numero di autorizzazione per la restituzione) per restituire qualsiasi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford. Garanzia UE Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore. Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.Rockford Fosgate Rockford Corporation 600 South Rockford Drive Tempe, Arizona 85281 U.S.A. In U.S.A., [phone] - Customer Service 1-800-669-9899 www.rockfordfosgate.com 1230-56471-02 Printed in Thailand
