Caractéristiques Techniques	Système home cinéma 2.1 avec caisson de basses intégré
Puissance de sortie	300 W
Connectivité	HDMI, Optical, RCA, Bluetooth
Format audio supporté	Dolby Digital, DTS
Dimensions du caisson de basses	240 x 400 x 400 mm
Poids	5.5 kg
Utilisation	Idéal pour les films, jeux vidéo et musique avec un son immersif
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à l'eau, utiliser uniquement avec des accessoires recommandés
Informations Générales	Compatible avec la plupart des téléviseurs et appareils audio

FOIRE AUX QUESTIONS - HTCT150 SONY

Comment connecter mon SONY HTCT150 à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du SONY HTCT150 au port HDMI IN de votre télévision. Assurez-vous de sélectionner le bon port HDMI sur votre télévision.

Le son de mon SONY HTCT150 est faible, que faire ?

Vérifiez le niveau de volume de votre système et de la source audio. Assurez-vous également que le mode audio est correctement réglé sur votre téléviseur ou appareil source.

Comment réinitialiser mon SONY HTCT150 aux paramètres d'usine ?

Maintenez enfoncé le bouton 'POWER' et le bouton 'INPUT' pendant environ 5 secondes jusqu'à ce que le voyant d'alimentation clignote. Cela réinitialisera le système aux paramètres d'usine.

Mon SONY HTCT150 ne s'allume pas, que faire ?

Vérifiez si le câble d'alimentation est correctement branché et si la prise fonctionne. Essayez également de débrancher puis de rebrancher le système après quelques minutes.

Comment activer le Bluetooth sur mon SONY HTCT150 ?

Appuyez sur le bouton 'BLUETOOTH' de la télécommande pour activer le mode Bluetooth. Assurez-vous que votre appareil compatible est en mode de couplage pour le connecter.

Le son de mon SONY HTCT150 se coupe régulièrement, que faire ?

Vérifiez les connexions des câbles et assurez-vous qu'il n'y a pas d'interférences avec d'autres appareils. Essayez de déplacer le système ou l'appareil source pour améliorer la qualité du signal.

Puis-je utiliser mon SONY HTCT150 avec un lecteur DVD ?

Oui, vous pouvez connecter un lecteur DVD au SONY HTCT150 via le port HDMI ou les entrées audio analogiques. Assurez-vous de sélectionner la bonne source sur le système.

Comment mettre à jour le firmware de mon SONY HTCT150 ?

Visitez le site web de SONY pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via une clé USB.

Le SONY HTCT150 ne reconnait pas mon réseau Wi-Fi, que faire ?

Vérifiez que votre réseau Wi-Fi fonctionne correctement et que le mot de passe est correct. Essayez de redémarrer le système et le routeur pour résoudre les problèmes de connexion.

Comment ajuster les paramètres audio sur mon SONY HTCT150 ?

Utilisez la télécommande pour accéder au menu des paramètres audio. Vous pouvez ajuster les niveaux de basses, de médiums et d'aigus selon vos préférences.

MODE D'EMPLOI HTCT150 SONY

Pour réduire les risques d'incendie ou d'électrocution, gardez cet appareil à l'abri de la pluie et de l'humidité.

L'appareil n'est pas débranché du secteur aussi longtemps qu'il est raccordé à la prise secteur, même s'il s'éteint automatiquement.

Pour réduire le risque d'incendie, ne recouvrez pas l'orifice de ventilation de l'appareil avec des journaux, des nappes, des rideaux, etc.

Ne placez pas de flammes nues, comme des bougies allumées, sur l'appareil.

Pour réduire le risque d'incendie ou d'électrocution, n'exposez pas cet appareil à des éclaboussures et ne placez pas d'objets remplis de liquide, comme des vases, sur l'appareil.

La fiche principale étant utilisée pour déconnecter l'unité de l'alimentation secteur, connectez l'unité à une prise secteur aisément accessible. Si vous remarquez une anomalie dans l'appareil, débranchez immédiatement la fiche principale de la prise secteur.

N'installez pas cet appareil dans un endroit confiné, comme sur une étagère ou un meuble TV intégré.

N'exposez pas les piles ou les appareils contenant des piles à une chaleur excessive, notamment aux rayons directs du soleil, à une flamme, etc.

Pour les clients résidant aux Etats-Unis

Ce symbole est destiné à renseigner l'utilisateur sur la présence à l'intérieur du boîtier de l'appareil d'une « tension

dangereuse » non isolée et suffisamment puissante pour présenter un risque d'électrocution.

Ce symbole est destiné à renseigner l'utilisateur sur la présence d'importantes instructions d'utilisation et d'entretien

(service) dans les documents qui accompagnent l'appareil.

Enregistrement du propriétaire

Les numéros de modèle et de série se trouvent à l'arrière du caisson de graves. Indiquez ces numéros dans l'espace prévu à cet effet ci-dessous. Vous devrez vous y référer lors d'un appel à votre revendeur Sony au sujet de ce produit.

N° de modèle HT-CT150

N° de série

Consignes de sécurité importantes

1) Lisez ces instructions.
2) Conservez ces instructions.
3) Respectez tous les avertissements.
4) Respectez toutes les instructions.

5) N'utilisez pas cet appareil à proximité de l'eau.

6) Nettoyez-le uniquement avec un chiffon sec.

7) N'obstruez pas les orifices de ventilation. Installez l'appareil conformément aux instructions du fabricant.

8) N'installez pas l'appareil à proximité des sources de chaleur telles que les radiateurs, les registres de chaleur, les poêles ou autres appareils (y compris les amplificateurs) produisant de la chaleur.

9) N'altérez pas le dispositif de sécurité de la fiche polarisée ou mise à la terre. Une fiche polarisée compte deux lames de largeur différente. Une fiche de type mise à la terre possède deux lames et une broche de mise à la terre. La lame la plus large ou la troisième broche assure une fonction de sécurité. Si la fiche fournie d'origine ne s'adapte pas à votre prise, faites remplacer la prise obsolète par un électricien.

10) Protégez le cordon d'alimentation des lieux de passage ou des points de pincement, en particulier au niveau des fiches, des prises de courant et de sa sortie de l'appareil.

11) Utilisez uniquement des accessoires spécifiés par le fabricant.

12) Utilisez uniquement l'appareil avec le chariot, socle, trépied, support ou table spécifié par le fabricant ou vendu avec l'appareil. Si vous utilisez un chariot, soyez prudent lorsque vous le déplacez avec l'appareil afin d'éviter toute chute susceptible de provoquer des blessures.

13) Débranchez cet appareil en cas d'orage ou d'inutilisation prolongée.
14) Confiez toutes les réparations à du personnel de service qualifié. L'appareil doit être réparé en cas de dommage quelconque, notamment lorsque le cordon d'alimentation ou sa fiche est endommagé, du liquide ou un objet a pénétré à l'intérieur de l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, l'appareil ne fonctionne pas normalement ou est tombé.

La déclaration de la FCC suivante s'applique uniquement à la version de ce modèle fabriquée pour la vente aux Etats-Unis. Il se peut que les autres versions ne soient pas conformes aux réglementations techniques de la FCC.

REMARPUE:

Cet appareil a été testé et s'est révélé conforme aux limites des appareils numériques de Classe B, conformément à l'alinéa 15 de la réglementation FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut rayonner de l'énergie de fréquence radio qui, en cas d'installation et d'utilisation non conformes aux instructions, peut engendrer des interférences nuisibles avec les communications radio. Il n'est toutefois pas garanti qu'aucune interférence ne surviendra dans une installation particulière. Si cet appareil altère effectivement la réception radio ou télévisée, ce qui peut être déterminé en le mettant hors tension, puis à nouveau sous tension, nous vous encourageons à essayer de remédier à la situation en prenant une ou plusieurs mesures ci-après :

– Réorientez ou repositionnez l'antenne de réception.
– Augmentez la distance qui sépare l'appareil du récepteur.
– Raccordez l'appareil à la prise d'un circuit différent de celui auquel le récepteur est raccordé.
- Sollicitez l'aide de votre revendeur ou d'un technicien en radio/télévision expérimenté.

ATTENTION

Vous êtes prévenu que toute modification ou changement non expressément approuvé dans ce manuel peut annuler votre autorisation à utiliser cet appareil.

Précautions

Concernant la sécurité

• Si un objet ou du liquide venait à pénétrer à l'intérieur du système, débranchez-le et faites-le vérifier par un technicien qualifié avant de le remettre en marche.
• Ne grimpez pas sur le caisson de graves, car vous risqueriez de tomber et de vous blesser, ou encore d'endommager le système.

Concernant les sources d'alimentation

• Avant de mettre en marche le système, vérifiez que la tension de fonctionnement est identique à celle de votre source d'alimentation locale. La tension de fonctionnement est indiquée sur l'étiquette située à l'arrière du caisson de graves.
• Si vous prévoyez de ne pas utiliser le système pendant une période prolongée, assurez-vous de le déconnecter de la prise murale. Pour déconnecter le cordon d'alimentation, tirez sur la fiche et non sur le cordon.
• Une des lames de la fiche est plus large que l'autre pour assurer une meilleure sécurité et ne peut être insérée dans la prise murale que dans un sens. Si vous ne pouvez pas insérer la fiche dans la prise murale, contactez votre revendeur.
• Le cordon d'alimentation doit être remplacé uniquement dans un centre de service après-vente qualifié.

Concernant l'accumulation de chaleur

Bien que le système chauffe lors du fonctionnement, il ne s'agit pas d'un dysfonctionnement. Si vous utilisez le système continuellement à un volume élevé, la température augmente considérablement au niveau de ses faces arrière et inférieure. Pour éviter de vous brûler, ne touchez pas le système.

Concernant l'emplacement

• Installez le système dans un endroit correctement ventilé afin d'éviter l'accumulation de chaleur et de prolonger la durée de vie de votre système.
• N'installez pas le système à proximité de sources de chaleur ou dans un endroit soumis aux rayons du soleil, à une poussière excessive ou à des chocs mécaniques.
• A l'arrière du caisson de graves, ne placez aucun objet qui pourrait obstruer les orifices de ventilation et provoquer des dysfonctionnements.

- N'installez pas le système à proximité d'appareils tels qu'un téléviseur, un magnétoscope ou un magnétophone. (Si le système est utilisé conjointement avec un téléviseur, un magnétoscope ou un magnétophone, et s'il est trop proche de cet appareil, cela peut provoquer des parasites et altérer la qualité de l'image. Il est très probable que cela se produise en particulier si vous utilisez une antenne intérieure. Par conséquent, il est recommandé d'utiliser une antenne extérieure.)

- Faites attention lorsque vous installez le système sur des surfaces traitées (avec de la cire, de l'huile, etc.), car vous risquez de les tacher et de les décolorer.

- Veillez à ne pas vous blesser en heurtant les coins du caisson de grave.

Concernant le fonctionnement

Avant de raccorder d'autres composants, assurez-vous d'éteindre et de débrancher le système.

Si l'écran du téléviseur situé à proximité présente des irrégularités de couleurs

Le système est doté d'un blindage magnétique qui permet de l'installer à proximité d'un téléviseur. Cependant, des irrégularités de couleurs peuvent toujours être constatées sur certains types de téléviseurs.

En cas d'irrégularités de couleurs...

Mettez immédiatement le téléviseur hors tension, puis remettez-le sous tension après 15 à 30 minutes.

En cas d'irrégularités de couleurs persistantes...

Eloignez le système davantage encore du téléviseur.

Concernant l'entretien

Nettoyez le système avec un chiffon sec et doux. N'utilisez pas de tampons abrasifs, de poudre à récurer ou de solvant tel que de l'alcool ou de la benzine.

Si vous avez des questions ou si vous rencontrez des problèmes avec votre système, consultez votre revendeur Sony le plus proche.

Copyrights

Ce système intègre les systèmes Dolby* Digital et Pro Logic Surround, ainsi que DTS** Digital Surround System.

* Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole double-D sont des marques de Dolby Laboratories.

** Fabriqué sous licence des brevets américains suivants : 5 451 942 ; 5 956 674 ; 5 974 380 ; 5 978 762 ; 6 487 535, ainsi que d'autres brevets délivrés ou en instance aux Etats-Unis et dans le monde. DTS et son symbole sont des marques déposées et DTS Digital Surround ainsi que les logos DTS sont des marques commerciales de DTS, Inc. Ce produit comprend un logiciel. © DTS, Inc. Tous droits réservés.

Ce système intègre la technologie High-Definition Multimedia Interface (HDMI™).

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux Etats-Unis et dans d'autres pays.

« BRAVIA Sync » est une marque commerciale de Sony Corporation.

« PlayStation » est une marque déposée de Sony Computer Entertainment Inc.

« x.v.Color » et le logo « x.v.Color » sont des marques commerciales de Sony Corporation.

ENERGY STAR ^® est une marque déposée aux États-Unis. En sa qualité de partenaire ENERGY STAR ^® , Sony Corporation a déterminé que ce produit répond aux prescriptions ENERGY STAR ^® en matière d'utilisation efficace de l'énergie.

Table des matières

Précautions....3

Mise en route

Déballage 6

Positionnement du système....7

Raccordement de l'enceinte....9

Raccordement du téléviseur, du lecteur, etc....10

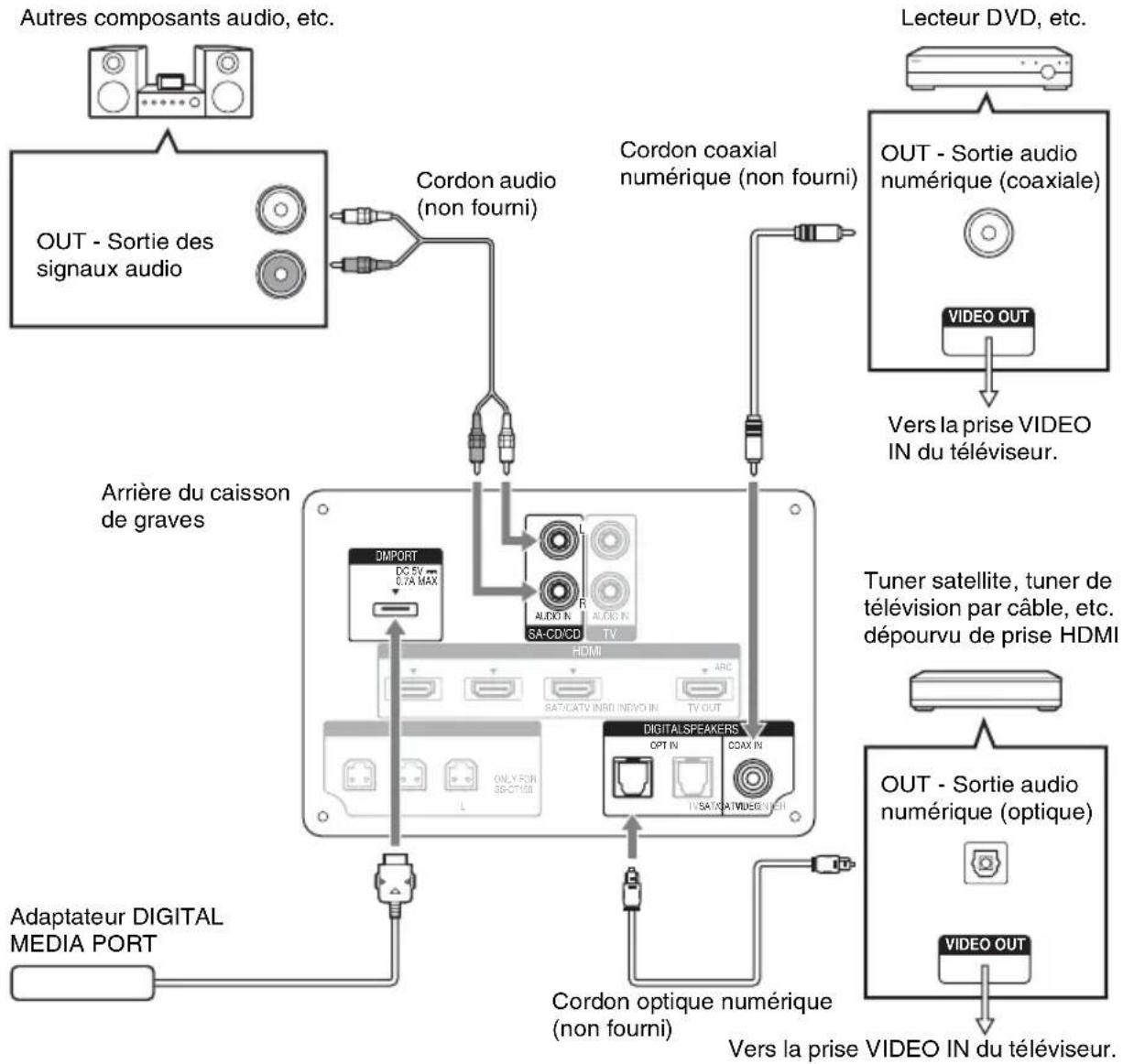

Raccordement d'autres composants.....12

Raccordement du cordon d'alimentation....13

Réglage de sortie du son du composant raccordé ....13

Options de lecture

Index des composants et des commandes ....14

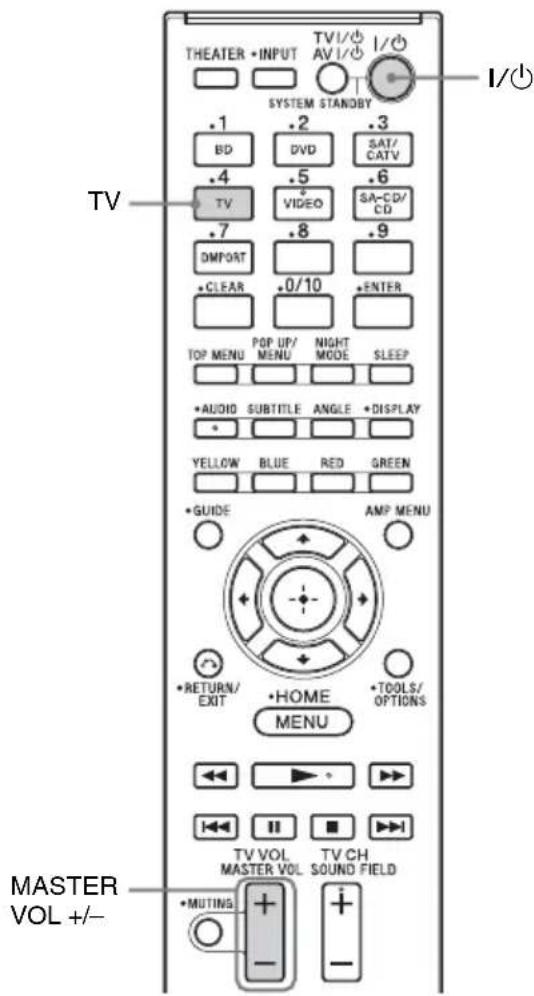

Regarder la télévision .....17

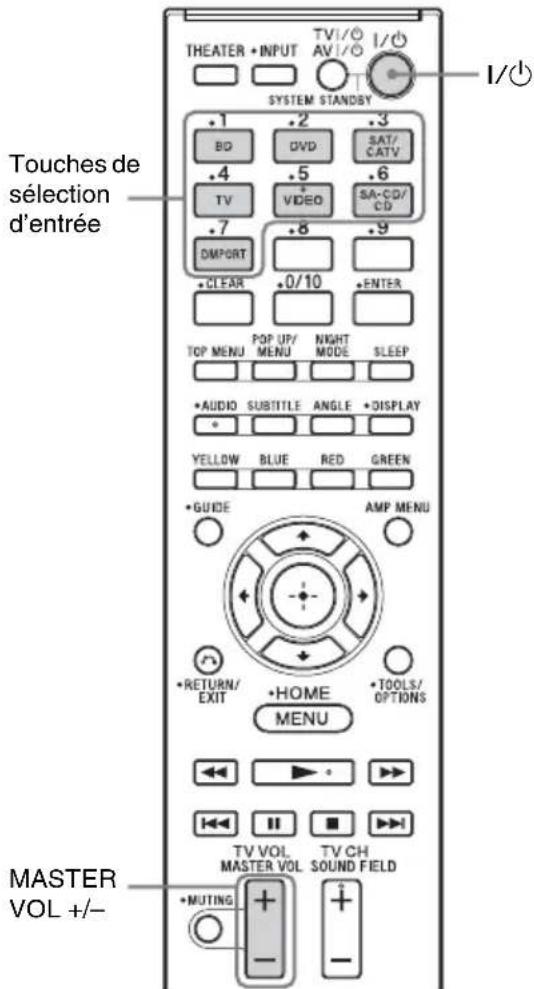

Utilisation d'autres composants......18

Fonction Surround

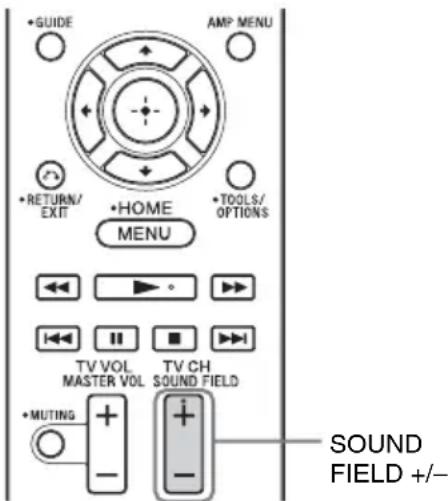

Reproduction de l'effet surround......20

Fonctionnalités de

« BRAVIA » Sync

Qu'est-ce que « BRAVIA » Sync ?.....21

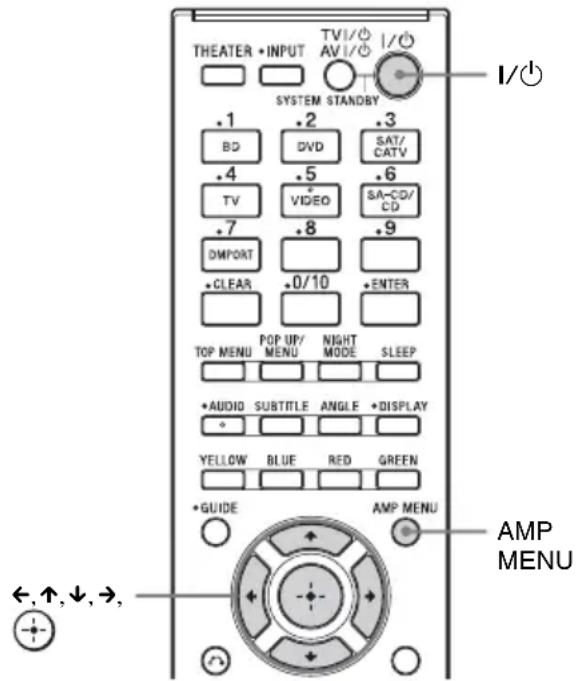

Préparation de « BRAVIA » Sync......21

Utilisation de Blu-ray Disc/DVD......23 (Lecture une touche)

Reproduction du son du téléviseur à partir du système....23 (Commande du son du système)

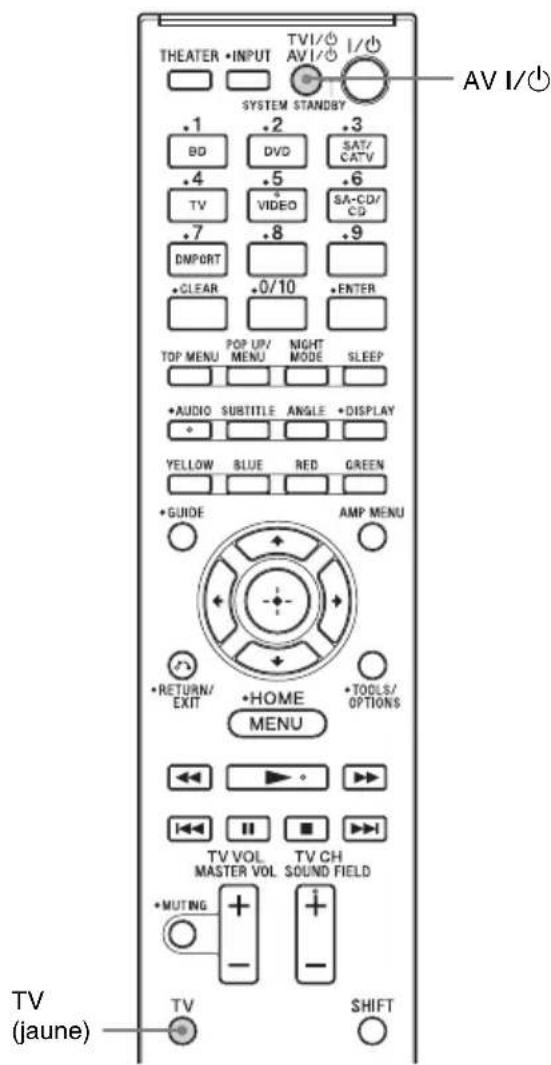

Mise hors tension du système, du téléviseur et des composants raccordés....24 (Mise hors tension du système)

Utilisation de la fonction d'économie d'énergie ....25 (HDMI SIGNAL PASS THRU)

Désactivation de la fonction Audio Return Channel....25

Configuration avancée

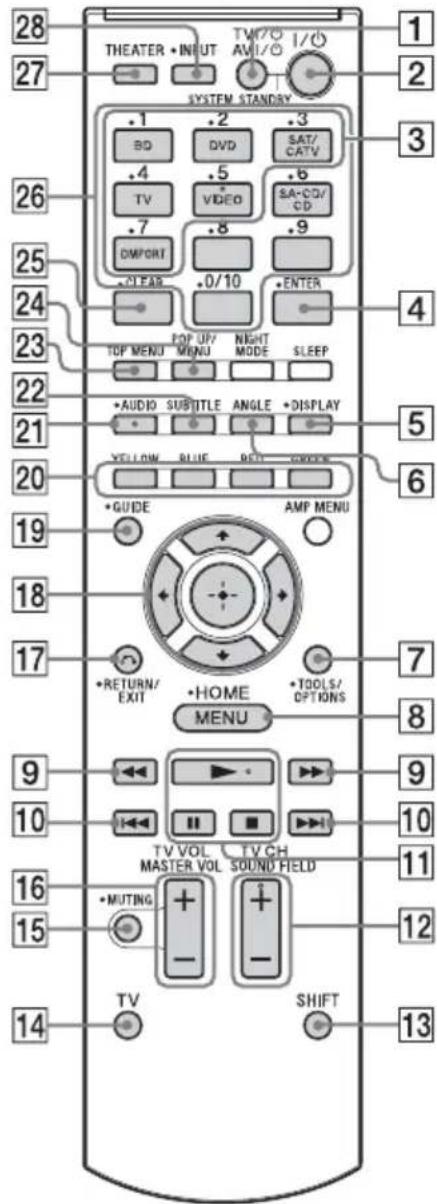

Contrôle des composants Sony raccordés à l'aide de la télécommande...... 27

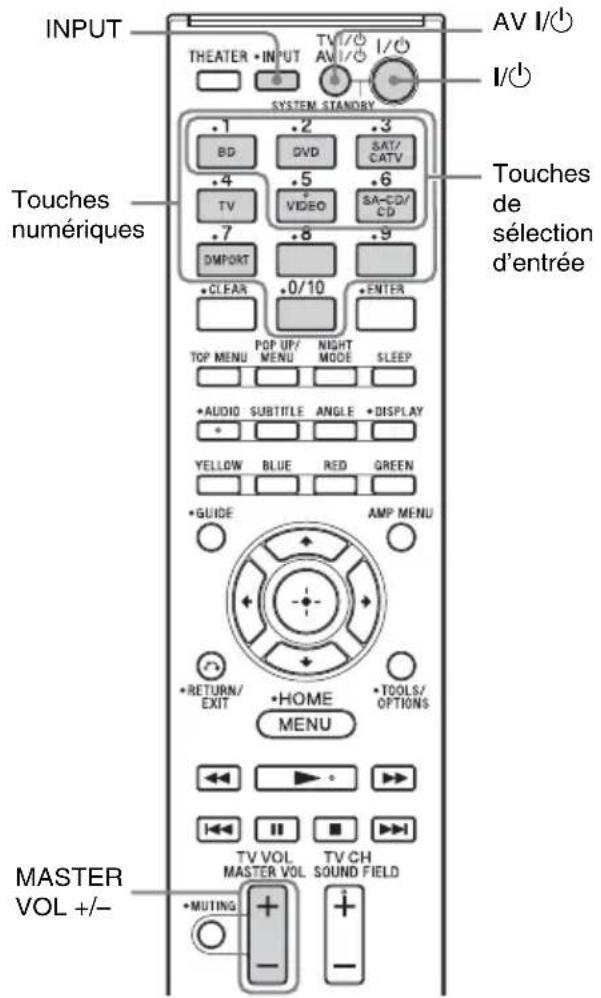

Modification des affectations des touches de sélection d'entrée de la télécommande .... 31

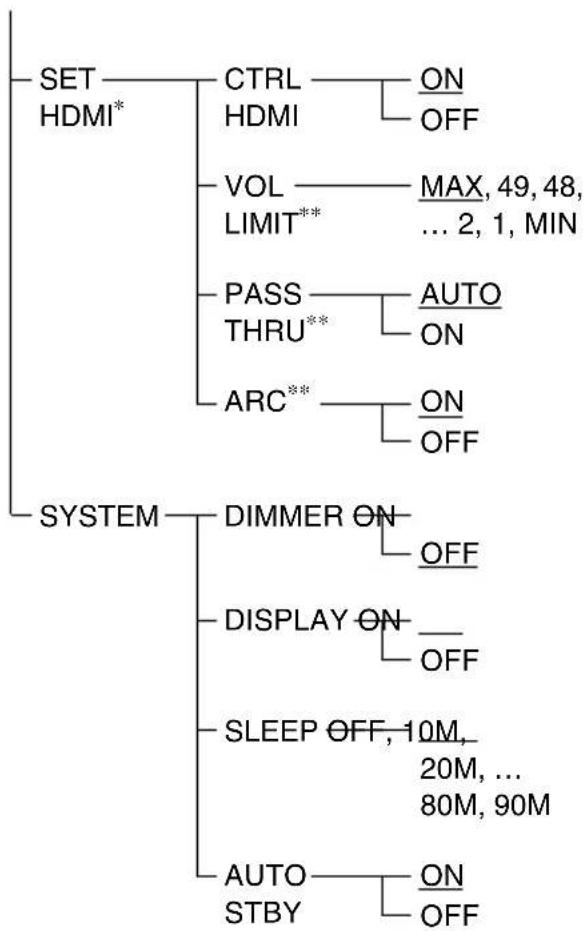

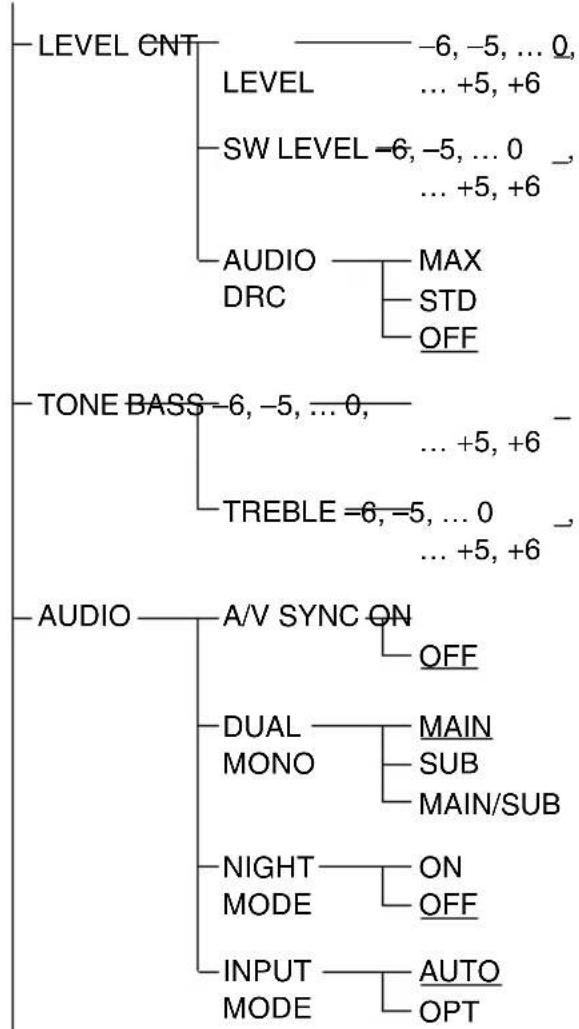

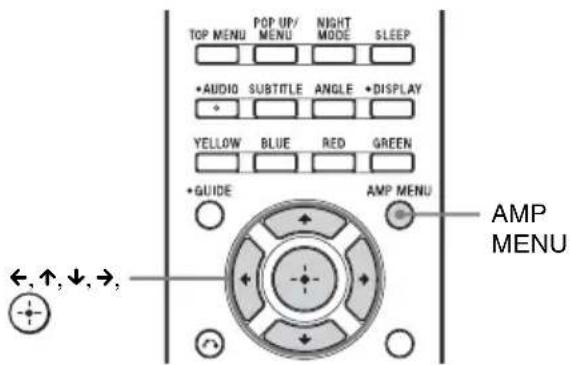

Sélections et réglages à l'aide du menu de l'amplificateur.... 33

Informations complémentaires

Dépannage.... 37

Caractéristiques.... 40

Index.... 42

Mise en route

Déballage

• Caisson de graves (SA-WCT150) (1)

- Enceinte (SS-CT150) (1)

• Cordon d'enceinte (1)

• Cordon optique numérique pour téléviseur (2,5 m) (1)

- Télécommande (RM-AAU072) (1)

- Piles R6 (AA) (2)

• Garantie (1)

- Mode d'emploi (1)

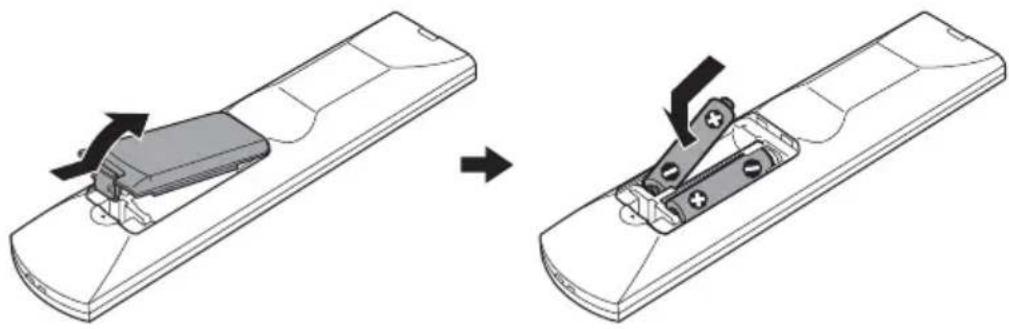

Insertion des piles dans la télécommande

Insérez deux piles R6 (AA) (fournies) en faisant correspondre les pôles ⊕ et ⊖ des piles avec les signes représentés à l'intérieur du compartiment. Pour utiliser la télécommande, dirigez-la vers le capteur de télécommande 📄e l'affichage du panneau frontal du caisson de graves.

• Ne laissez pas la télécommande dans un endroit extrêmement chaud ou humide.
• N'utilisez pas simultanément une pile neuve et une pile usagée.
• Ne laissez rien tomber dans le boîtier de la télécommande, en particulier lorsque vous remplacez les piles.
• N'exposez pas le capteur de télécommande à la lumière directe du soleil ou d'une lampe. Vous risqueriez de l'endommager.
• Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles pour éviter qu'elles fuient et génèrent de la corrosion, endommageant ainsi la télécommande.

Positionnement du système

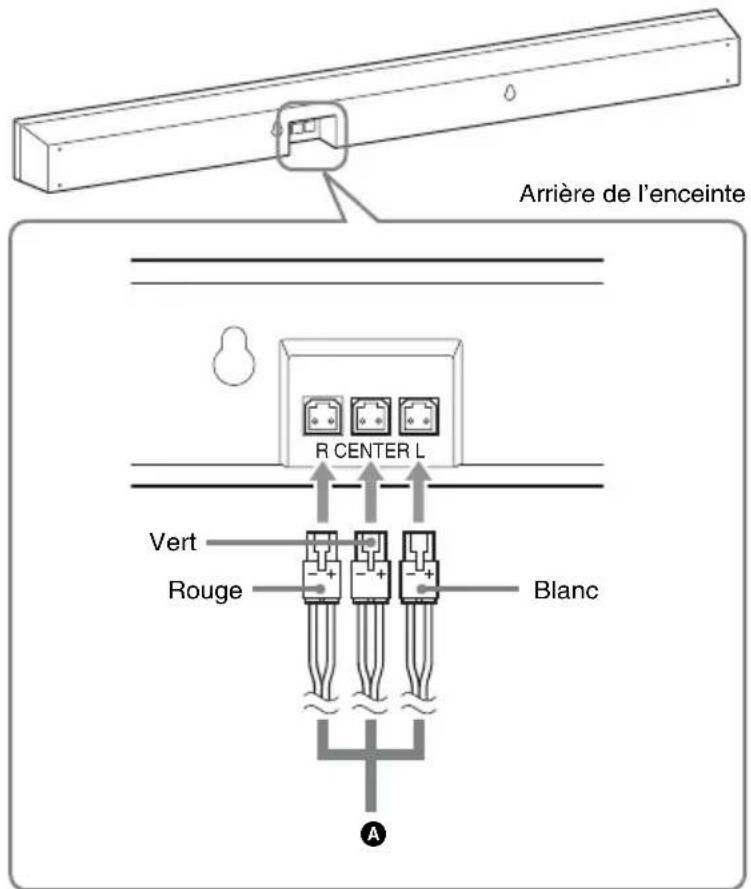

Raccordement du cordon d'enceinte à l'enceinte

Les connecteurs du cordon d'enceinte possèdent un code de couleur qui dépend du type d'enceinte. Raccordez les connecteurs du cordon d'enceinte aux prises d'enceinte de couleur correspondante.

Arrière de l'enceinte R CENTER L Vert Rouge Blanc A

A Cordon d'enceinte (fourni)

Remarques

- Lorsque vous installez l'enceinte au mur, veillez à ne pas trébucher sur le cordon qui lui est raccordé.

Installation de l'enceinte au mur

Vous pouvez installer l'enceinte au mur.

Remarques

• Utilisez des vis adaptées au matériau et à la résistance du mur. Comme les plaques de plâtre sont particulièrement fragiles, fixez fermement les vis à une poutre du mur. Installez l'enceinte sur une partie verticale et plate du mur qui est renforcée.
• Veillez à confier l'installation à des revendeurs ou à des installateurs agréés Sony et portez une attention particulière aux consignes de sécurité pendant l'installation.
• Sony ne peut être tenu responsable de tout accident ou dégât entraîné par une installation incorrecte, une résistance insuffisante du mur, une mauvaise fixation des vis, une catastrophe naturelle, etc.

1 Préparez des vis (non fournies) adaptées aux orifices situés au dos de l'enceinte. Reportez-vous aux illustrations ci-dessous.

4 mm (1/6 pouce) Plus de 25 mm (1 po.)

Orifice situé au dos de l'enceinte

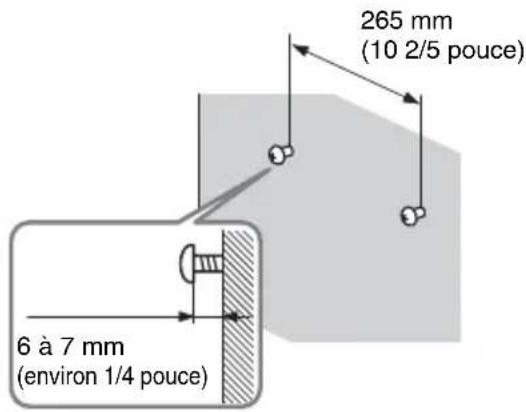

2 Fixez les vis au mur. Les vis doivent dépasser de 6 à 7 mm (environ 1/4 pouce).

265 mm (10 2/5 pouce) 6 à 7 mm (environ 1/4 pouce)

3 Accrochez l'enceinte aux vis.

Alignez les orifices situés au dos de l'enceinte aux vis, puis suspendez l'enceinte aux deux vis.

Raccordement de l'enceinte

Les connecteurs du cordon d'enceinte possèdent un code de couleur qui dépend du type d'enceinte. Raccordez les connecteurs du cordon d'enceinte aux prises SPEAKERS de couleur correspondante.

Arrière du caisson de graves

caisson DMPORT DC 5V 0.7A MAX AUDIO IN SA-CD/CD L R AUDIO IN TV HDMI SAT/CATV INBD INVD IN ARC TV OUT ONLY FOR SS-CT150 DIGITALSPEAKERS OPT IN COAX IN TVSAT/CATVIDEN ER Vert Rouge Blanc A

Enceinte

A Cordon d'enceinte (fourni)

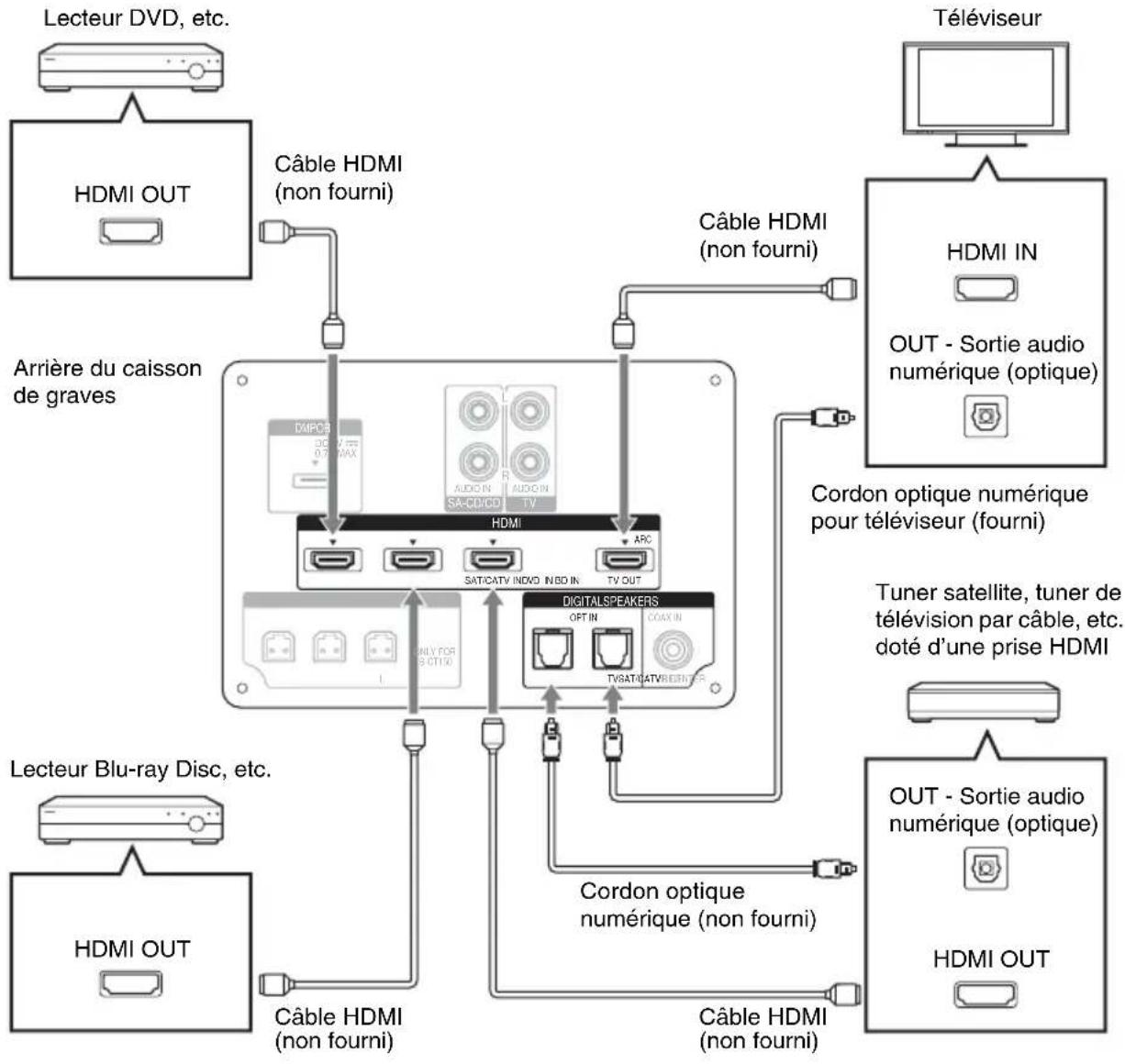

Raccordement du téléviseur, du lecteur, etc.

Raccordez le téléviseur et/ou le lecteur, etc. équipé de prises HDMI au socle à l'aide d'un câble HDMI. L'utilisation peut être simplifiée en raccordant des composants compatibles Sony « BRAVIA » Sync à l'aide de câbles HDMI et en réglant pour chacun d'eux la fonction Commande pour HDMI par l'intermédiaire du téléviseur. Consultez « Fonctionnalités de « BRAVIA » Sync » (page 21).

Remarques

• Ce système est compatible avec la fonction Audio Return Channel (ARC). Si vous raccordez le système à la prise HDMI du téléviseur compatible ARC à l'aide d'un câble HDMI, il n'est pas nécessaire de raccorder le téléviseur au système à l'aide du cordon optique numérique (page 25).
• Les lettres « ARC » sont indiquées à côté de la prise HDMI du téléviseur s'il est compatible avec la fonction ARC. Même si vous raccordez un câble HDMI à la prise, vous ne pouvez pas utiliser la fonction ARC si la prise d'entrée HDMI n'est pas compatible avec la fonction ARC.
• La fonction ARC est uniquement disponible si la fonction Commande pour HDMI est activée.
• Selon le tuner satellite, il se peut qu'un son multicanaux ne soit pas reproduit. Dans ce cas, raccordez un cordon optique numérique en plus d'un câble HDMI et réglez « INPUT MODE » sur « OPT » dans le menu AMP (page 35).
• Raccordez une « PlayStation 3 », etc. à une prise HDMI disponible. Toutes les prises HDMI du système fonctionnent de la même manière.
• Les raccordements aux prises HDMI ont la priorité lorsque vous connectez différents composants au système en utilisant les prises INPUT OPT/INPUT COAX et HDMI.
• Lors du raccordement d'un téléviseur qui ne dispose pas d'une prise de sortie audio optique numérique, connectez le téléviseur au système à l'aide d'un cordon audio analogique (non fourni).

Conseil

- Même si le système est éteint (mode veille active), le signal HDMI est transmis par le composant raccordé au téléviseur via la connexion HDMI. Vous pouvez bénéficier du son et de l'image du composant sur le téléviseur.

Remarques sur les connexions HDMI

• Utilisez un câble HDMI haute vitesse. Si vous utilisez un câble Standard HDMI, il se peut que les images 1080p, Deep Color ou 3D ne s'affichent pas correctement.
• Sony recommande d'utiliser un câble agréé HDMI ou un câble HDMI Sony.
• Si la qualité d'image est médiocre ou si le son n'est pas reproduit par un composant raccordé à l'aide du câble HDMI, vérifiez la configuration de ce composant.
• Il se peut que les signaux audio (fréquence d'échantillonnage, longueur binaire, etc.) transmis par une prise HDMI soient supprimés par le composant raccordé.
• Le son peut être interrompu en cas de modification de la fréquence d'échantillonnage ou du nombre de canaux des signaux de sortie audio provenant du composant utilisé pour la lecture.
• Si le composant raccordé n'est pas compatible avec la technologie de protection des droits d'auteur (HDCP), l'image et/ou le son provenant de la prise HDMI TV OUT peuvent être déformés ou absents. Dans ce cas, vérifiez les caractéristiques du composant raccordé.
• Nous déconseillons d'utiliser un câble de conversion HDMI-DVI.
• Lorsque « TV », « DMPORT », « SA-CD/CD » ou « VIDEO » est sélectionné comme source d'entrée du système, les signaux vidéo provenant de la dernière prise d'entrée HDMI (BD, DVD, SAT/CATV) sélectionnée sont reproduits à partir de la prise HDMI TV OUT.
• Ce système prend en charge les émissions Deep Color, « x.v.Color » et 3D.
• Pour profiter d'images 3D, raccordez un téléviseur compatible 3D et des composants vidéo (lecteur Blu-ray Disc, enregistreur Blu-ray Disc, « PlayStation 3 », etc.) au système à l'aide de câbles High Speed HDMI, mettez des lunettes 3D, puis activez la lecture d'un contenu compatible 3D.

Raccordement d'autres composants

Lors du raccordement d'autres composants dépourvus de prise HDMI, tels qu'une « PlayStation 2 », un lecteur DVD, un tuner satellite, un tuner de télévision par câble, etc., réglez « CTRL HDMI » sur « OFF » dans le menu AMP du système (page 22).

Remarques

• Ne connectez/déconnectez pas l'adaptateur DIGITAL MEDIA PORT lorsque le système est sous tension.
• Si vous connectez l'adaptateur DIGITAL MEDIA PORT, veillez à ce que le connecteur soit inséré avec la flèche orientée vers celle de la prise DMPORT. Pour retirer l'adaptateur DIGITAL MEDIA PORT, maintenez enfoncé
  A, puis tirez sur le connecteur pour l'extraire.

Raccordement du cordon d'alimentation

Avant de raccorder le cordon d'alimentation du système à une prise murale, raccordez tous les autres composants et le téléviseur au système.

Remarques

• Une fois le cordon d'alimentation connecté, attendez environ 20 secondes avant de mettre l'appareil sous tension en appuyant sur I/©.
• Raccordez le système à une prise secteur aisément accessible. Si vous remarquez une anomalie dans le système, débranchez immédiatement la fiche principale de la prise secteur.

Réglage de sortie du son du composant raccordé

Pour profiter du son au format multicanaux (DTS, Dolby Digital, LPCM multicanaux), vous devez ajuster les réglages de sortie audio du composant raccordé. Réglez le composant raccordé afin qu'il reproduise le son au format multicanaux. Pour plus de détails sur les différents paramètres de sortie, reportez-vous au mode d'emploi fourni avec le composant raccordé.

Options de lecture

Index des composants et des commandes

Pour plus de détails, voir les pages indiquées entre parenthèses.

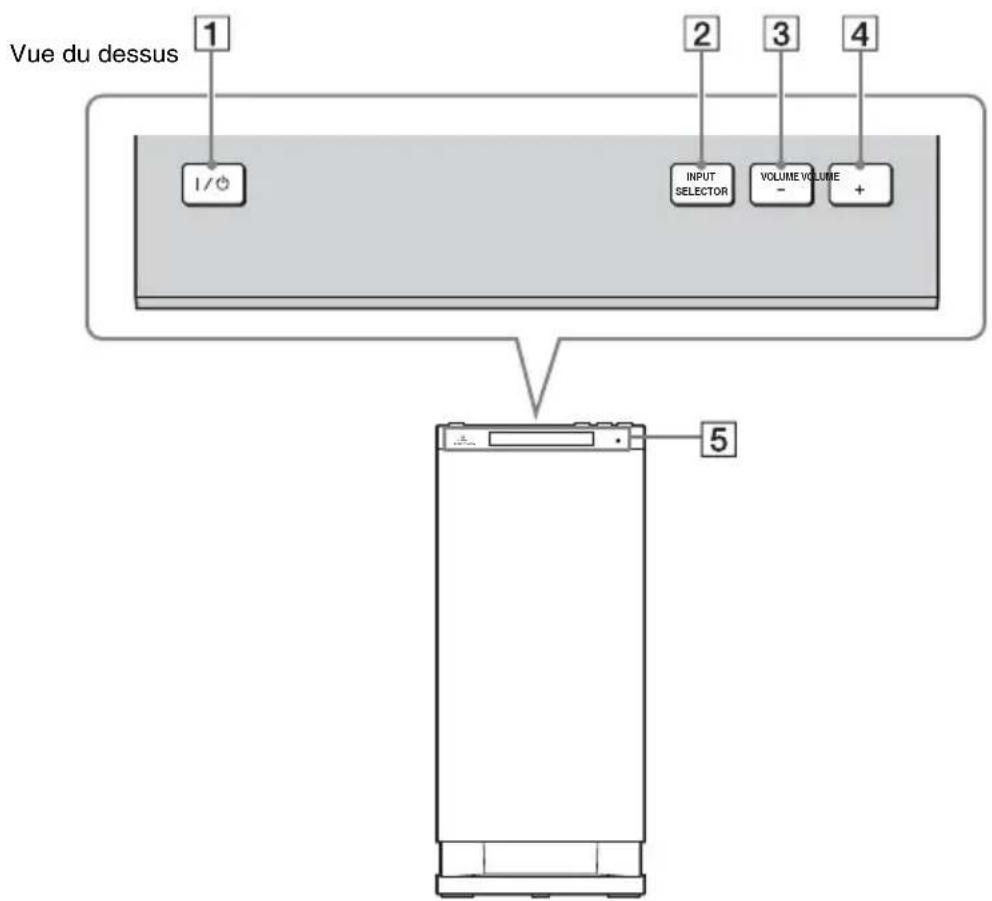

Caisson de graves

Vue du dessus 1 2 3 4 I/O INPUT SELECTOR VOLUME VOLUME - + 5

1I/⏻ (marche/veille)
② INPUT SELECTOR

Appuyez sur cette touche pour sélectionner la source d'entrée à lire.

A chaque appui de la touche, la source d'entrée change de manière cyclique comme suit : TV → BD → DVD → SAT/

CATV → VIDEO → SA-CD/CD → DMPORT → TV......

3VOLUME -
4VOLUME +
5 Affichage du panneau frontal

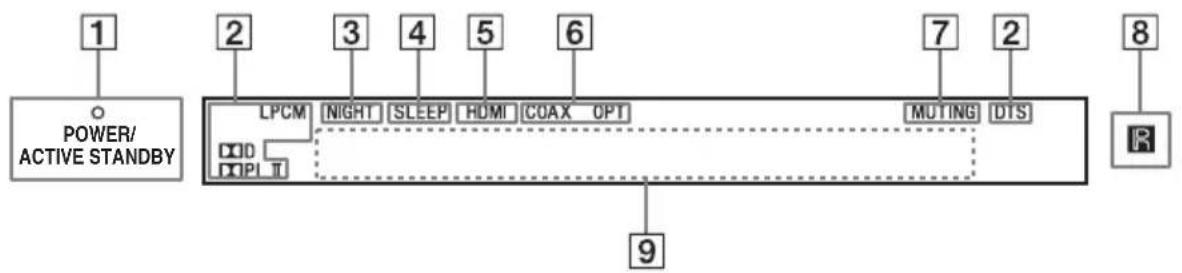

Affichage du panneau frontal (caisson de graves)

1 Témoin POWER/ACTIVE STANDBY

S'allume de la manière suivante :

Vert : Le système est sous tension.

Orange : Seules les parties HDMI du meuble sont activées (la fonction Commande pour HDMI est activée).

Eteint : Le système est hors tension.

Remarque

- Le témoin orange s'éteint 30 secondes après la mise hors tension du téléviseur. Toutefois, si vous réglez « PASS THRU » sur « ON » dans le menu AMP, le témoin reste orange même si vous mettez le téléviseur hors tension.

2 Témoins du format audio

S'allument conformément au format audio décodé de l'entrée actuelle du système.

D : Dolby Digital

PLII : Dolby Pro Logic II

LPCM : PCM linéaire

DTS

3 NIGHT (page 35)

S'allume lorsque NIGHT MODE est sélectionné.

4 SLEEP (page 36)

Clignote quand la minuterie d'endormissement est activée.

5 HDMI (page 10)

S'allume lorsque des composants HDMI sont utilisés ou lorsque l'entrée du système est un signal ARC alors que le téléviseur est sélectionné comme source d'entrée.

6 COAX/OPT

S'allume en fonction du câble que vous utilisez.

7 MUTING

S'allume lorsque le son est désactivé.

8 Capteur de télécommande

9 Zone d'affichage des messages

Affiche le volume, la source d'entrée sélectionnée, le signal d'entrée audio, etc.

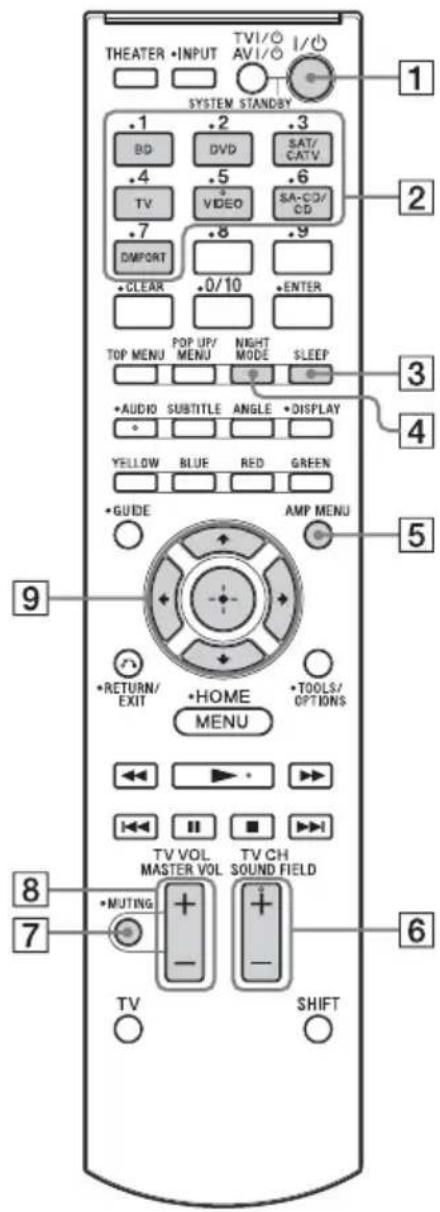

Télécommande

Cette section décrit le fonctionnement des touches du caisson de graves et des enceintes. Pour plus de détails sur le fonctionnement des touches des composants raccordés, reportez-vous à la page 27.

Remarque

- Dirigez la télécommande vers le capteur de télécommande (du caisson de graves.

THEATER • INPUT TVI/O AVI/O I/O SYSTEM STANDBY .1 .2 .3 BD DVD SAT/ .4 .5 .6 TV VIDEO SA/CD/ .7 .8 .9 DMPORT • CLEAR .0/10 • ENTER TOP MENU POP UP/ NIGHT SLEEP MENU MODE • AUDIO SUBTITLE ANGLE • DISPLAY YELLOW BLUE RED GREEN • GUIDE AMP MENU • RETURN/ HOME • TOOLS/ EXIT OPTIONS MENU TV VOL TV CH MASTER VOL SOUND FIELD • MUTING + - 7 TV SHIFT 1 2 3 4 5 6 7 8

* Les touches 5, ▶, AUDIO et SOUND FIELD + possèdent un point tactile qui vous servira de guide lors de l'utilisation.

1I/⏻ (marche/veille)

2 Touches de sélection d'entrée

Appuyez sur une des touches pour sélectionner le composant que vous souhaitez utiliser.

3 SLEEP

Appuyez sur cette touche pour programmer l'extinction du système à une heure déterminée et vous endormir ainsi au son de la musique. Vous pouvez régler cette heure par incréments de 10 minutes.

4 NIGHT MODE

Appuyez sur cette touche pour reproduire clairement les dialogues, même à faible volume. Elle est utile pour profiter pleinement de la reproduction du son la nuit.

5 AMP MENU (page 33)

6 SOUND FIELD +/- (page 20)

7 MUTING

8 MASTER VOL +/-

Appuyez pour régler le volume.

9 ←, ↑, ↓, → ou ⊕

Appuyez sur ←, ↑, ↓ ou → pour sélectionner les options de menu. Ensuite, appuyez sur ⊕ pour valider la sélection.

Regarder la télévision

THEATER • INPUT TVI/○ AV I/○ I/○ SYSTEM STANOBY .1 .2 .3 BD DVD SAT/ .4 .5 .6 TV VIDEO SA-CD/ .7 .8 .9 DMPORT •CLEAR .0/10 •ENTER TOP MENU POP UP/ NIGHT MODE SLEEP •AUDIO SUBTITLE ANGLE •DISPLAY YELLOW BLUE RED GREEN •GUIDE AMP MENU •RETURN/ HOME •TOOLS/ EXIT OPTIONS MENU • RETURN/ • RETURN TV VOL TV CH MASTER VOL +/- MASTER VOL +/-

1 Mettez le téléviseur sous tension et choisissez un programme.

Pour plus de détails, reportez-vous au mode d'emploi de votre téléviseur.

2 Mettez le système sous tension.
3 Appuyez sur la touche TV de la télécommande.
4 Réglez le volume en appuyant sur MASTER VOL +/-.

Conseil

- Il se peut que le son soit reproduit par le haut-parleur du téléviseur. Dans ce cas, réduisez le volume de ce dernier au minimum.

Si vous utilisez « BRAVIA » Sync (Commande du son du système)

Vous n'avez pas besoin d'exécuter les étapes 2 et 3 ci-dessus. Lorsque vous mettez le téléviseur sous tension, le système se met également sous tension et la source d'entrée change automatiquement. Vous pouvez aussi régler le volume du système à l'aide de la télécommande du téléviseur. Si vous mettez le système hors tension, le son est reproduit par le haut-parleur du téléviseur.

Pour plus d'informations sur le réglage de « BRAVIA » Sync, reportez-vous à la section « Préparation de « BRAVIA » Sync » (page 21).

Conseil

- Le système ne se met pas sous tension en même temps que le téléviseur si le son était reproduit par les haut-parleurs du téléviseur la dernière fois que vous avez mis celui-ci hors tension.

Utilisation d'autres composants

THEATER • INPUT TVI/O AVI/O I/O SYSTEM STANDBY •1 •2 •3 BD DVD SAT/ CATV •4 •5 •6 TV VIDEO SA-CD/ CD •7 •8 •9 DMPORT •CLEAR 0/10 •ENTER TOP MENU POP UP/ MENU NIGHT MODE SLEEP •AUDIO SUBTITLE ANGLE •DISPLAY YELLOW BLUE RED GREEN •GUIDE AMP MENU •RETURN/ EXIT •HOME •TOOLS/ OPTIONS MENU TV VOL TV CH MASTER VOL SOUND FIELD •MUTING + - + - MASTER VOL +/-

1 Mettez en mode de lecture le composant raccordé.
2 Mettez le système sous tension.
3 Appuyez plusieurs fois sur les touches de sélection d'entrée pour que la source d'entrée apparaisse sur l'affichage du panneau frontal.

Source d'entrée	Composant reconnu
TV Téléviseur, etc. raccordé à la prise TV
BD Lecteur Blu-ray Disc, etc. raccordé à la prise BD
DVD Lecteur DVD, etc. raccordé à la prise DVD

Source d'entrée	Composant reconnu
SAT/CATV	Tuner satellite, tuner télévision par câble, etc. raccordé à la prise SAT/CATV
VIDEO	Lecteur DVD, etc. raccordé à la prise DIGITAL COAX IN VIDEO
SA-CD/CD	Lecteur CD, etc. raccordé à la prise SA-CD/CD AUDIO IN
DMPORT	Lecteur audio portable, etc. raccordé à la prise DMPORT

4 Pour les composants vidéo, remplacez l'entrée du téléviseur par l'entrée HDMI que vous avez choisie à l'étape 3.

Pour plus de détails, reportez-vous au mode d'emploi du téléviseur.

5 Réglez le volume en appuyant sur MASTER VOL +/-.

Conseils

• Il se peut que le son soit reproduit par le haut-parleur du téléviseur. Dans ce cas, réduisez le volume de ce dernier au minimum.
• Même si vous lisez une source Dolby True HD, Dolby Digital Plus ou DTS HD avec un composant raccordé compatible avec ces formats audio, le système accepte les signaux en tant que Dolby Digital ou DTS. Lorsque vous lisez ces formats audio haute qualité, réglez le composant raccordé afin qu'il émette si possible le son au format PCM multicanaux.

Remarques

• Lorsque vous connectez la prise de sortie vidéo de l'adaptateur DIGITAL MEDIA PORT à la prise d'entrée vidéo du téléviseur, réglez « CTRL HDMI » sur « OFF » dans le menu AMP du système (page 22). Les images d'un composant raccordé à l'adaptateur DIGITAL MEDIA PORT ne seront pas affichées sur le téléviseur si « CTRL HDMI » est réglé sur « ON ».
• Pour bénéficier du son d'un composant sans en afficher les images lorsque « CTRL HDMI » est réglé sur « ON », mettez tout d'abord le téléviseur hors tension, puis réinitialisez l'alimentation du système. Si vous mettez ce système sous tension pour la première fois, puis mettez le téléviseur sous tension, tous les composants raccordés au téléviseur seront mis hors tension en raison de la fonction Commande pour HDMI.

Si vous utilisez « BRAVIA » Sync (Lecture une touche)

Vous n'avez pas besoin d'exécuter les étapes 2 à 4 ci-dessus. Lorsque vous mettez les composants raccordés sous tension, le système et le téléviseur se mettent également sous tension et la source d'entrée change automatiquement. Vous pouvez aussi régler le volume du système à l'aide de la télécommande du téléviseur.

Pour plus d'informations sur le réglage de « BRAVIA » Sync, reportez-vous à la section « Préparation de « BRAVIA » Sync » (page 21).

Conseil

- Le système ne se met pas sous tension en même temps que le téléviseur si le son était reproduit par les haut-parleurs du téléviseur la dernière fois que vous avez mis celui-ci hors tension.

Fonction Surround

Reproduction de l'effet surround

Sélection du champ acoustique

Ce système peut créer le son surround multicanaux. Vous pouvez sélectionner un des champs acoustiques préprogrammés et optimisés du système.

+GUIDE AMP MENU +RETURN/ EXIT +HOME MENU +TOOLS/ OPTIONS TV VOL MASTER VOL TV CH SOUND FIELD +MUTING + - + - SOUND FIELD +/-

Appuyez sur SOUND FIELD +/-.

Le champ acoustique en cours apparaît dans l'affichage du panneau frontal.

A chaque pression sur la touche SOUND FIELD +/- , l'affichage change de manière cyclique dans l'ordre suivant :

STANDARD ↔ MOVIE ↔ DRAMA ↔ NEWS ↔ SPORTS ↔ GAME ↔ MUSIC ↔ 2CH STEREO ↔ P.AUDIO ↔ STANDARD ...

Champs acoustiques disponibles

Champ acoustique	Effet
STANDARD*	Convient à diverses sources.
MOVIE*	Recrée un son puissant et réaliste, associé à un dialogue clair.
DRAMA*	Convient aux pièces de théâtre télévisées.
NEWS*	Reproduit clairement la voix du commentateur.
SPORTS*	Reproduit le son réaliste et clair des commentaires de suivi avec des effets surround tels que les acclamations, etc.
GAME*	Reproduit le son puissant et réaliste adapté aux jeux vidéo.
MUSIC*	Convient aux programmes musicaux ou aux vidéos musicales des Blu-ray Disc/DVD.
2CH STEREO	Convient aux CD musicaux.
P.AUDIO**	Idéal pour écouter une source audio portable.

* Ces champs acoustiques ne sont pas disponibles lorsque « DMPORT » est sélectionné en appuyant sur INPUT SELECTOR.

** « P.AUDIO » n'apparaît que si « DMPORT » est sélectionné.

Conseils

• Vous pouvez définir un champ acoustique différent pour chaque source d'entrée.
• Le réglage par défaut du champ acoustique de « DMPORT » est « P.AUDIO ». Pour les autres sources, il s'agit de « STANDARD ».
• Lorsque « DMPORT » est sélectionné en appuyant sur INPUT SELECTOR, l'enceinte centrale ne reproduit aucun son.
• Certaines enceintes ne reproduisent aucun son, en fonction du signal d'entrée. C'est notamment le cas avec les programmes en mono.
• Lorsque « 2CH STEREO » ou « P.AUDIO » est sélectionné, l'enceinte centrale ne reproduit aucun son.
• Si vous appuyez sur la touche THEATER de la télécommande d'un téléviseur Sony alors que « CTRL HDMI » est réglé sur « ON », le champ acoustique devient « MOVIE » (cela ne s'applique cependant pas à certains téléviseurs Sony).

Fonctionnalités de « BRAVIA » Sync

Qu'est-ce que « BRAVIA » Sync ?

En connectant des composants Sony compatibles avec « BRAVIA » Sync à l'aide d'un câble HDMI (non fourni), le fonctionnement est simplifié comme expliqué ci-dessous :

• Lecture une touche (page 23)
  • Commande du son du système (page 23)
• Mise hors tension du système (page 24)

« BRAVIA » Sync est compatible avec les téléviseurs, les lecteurs Blu-Ray Disc/DVD, les amplificateurs AV, etc. de marque Sony dotés de la fonction Commande pour HDMI.

CONTROL FOR HDMI est une norme de fonction de contrôle mutuel utilisée par CEC (Consumer Electronics Control) pour HDMI (High-Definition Multimedia Interface).

La fonction Commande pour HDMI ne fonctionne pas correctement dans les cas suivants :

• Lorsque vous connectez le système à des composants qui ne correspondent pas à la fonction Commande pour HDMI.
• Lorsque vous raccordez le système et les composants à l'aide d'une connexion différente de la connexion HDMI.
• Lorsque vous raccordez des composants non Sony compatibles avec la fonction Commande pour HDMI.

Il est recommandé de connecter à ce système des produits présentant « BRAVIA » Sync.

Remarque

- En fonction des composants raccordés, la fonction Commande pour HDMI peut ne pas fonctionner. Reportez-vous au mode d'emploi des composants.

Préparation de « BRAVIA » Sync

Pour utiliser « BRAVIA » Sync, activez la fonction Commande pour HDMI des composants raccordés.

Lorsque vous raccordez un téléviseur Sony doté de la fonction Commande pour HDMI, il est possible d'activer automatiquement la fonction Commande pour HDMI du système et des composants raccordés en sélectionnant la fonction Commande pour HDMI du téléviseur.

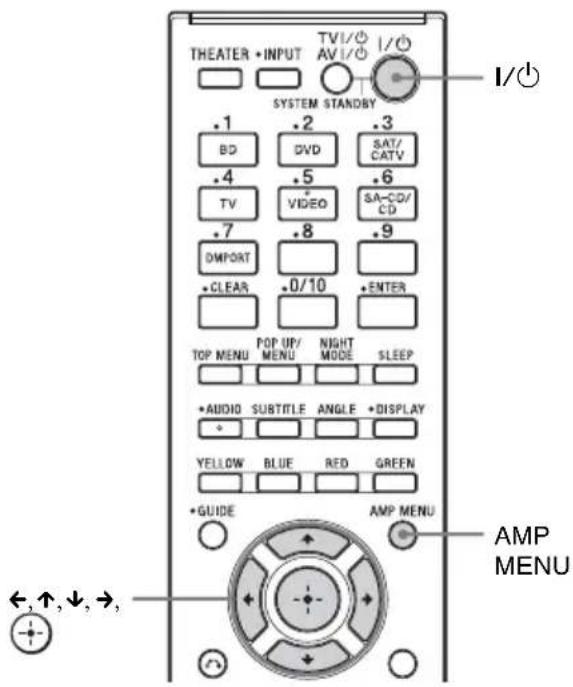

THEATER • INPUT TVI/○ AV I/○ I/○ SYSTEM STANDBY .1 .2 .3 BD DVD SAT/ .4 .5 .6 TV VIDEO SA-CD/ .7 .8 .9 DMPORT • CLEAR .0/10 • ENTER TOP MENU POP UP/ NIGHT MENU MODE SLEEP •AUDIO SUBTITLE ANGLE •DISPLAY YELLOW BLUE RED GREEN •GUIDE AMP MENU ←,↑,↓,→, AMP MENU

1 Veillez à ce que le système soit connecté au téléviseur et aux composants raccordés à l'aide de câbles HDMI (non fournis).
2 Mettez sous tension le système, le téléviseur et les composants raccordés.
3 Sélectionnez l'entrée du système et l'entrée HDMI du téléviseur (SAT/CATV, DVD, BD) afin qu'une image du composant raccordé soit affichée.

4 Affichez la liste des composants HDMI sur le menu du téléviseur, puis activez la fonction Commande pour HDMI pour les composants raccordés.

La fonction Commande pour HDMI du système et des composants raccordés est simultanément activée.

Une fois le réglage terminé,

« COMPLETE » apparaît dans l'affichage du panneau frontal.

Remarque

- Pour plus de détails sur le réglage du téléviseur et des composants raccordés, reportez-vous aux modes d'emploi de ceux-ci.

Si « COMPLETE » n'apparaît pas après exécution des étapes ci-dessus

Activez séparément la fonction Commande pour HDMI du système et du composant raccordé.

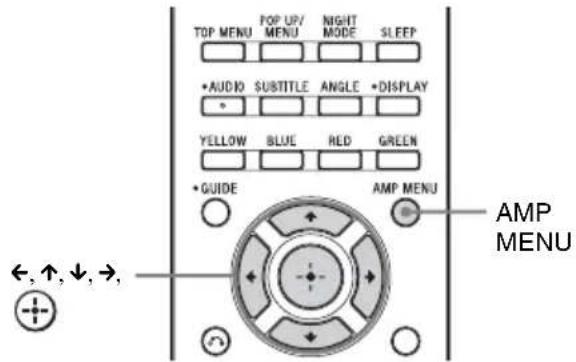

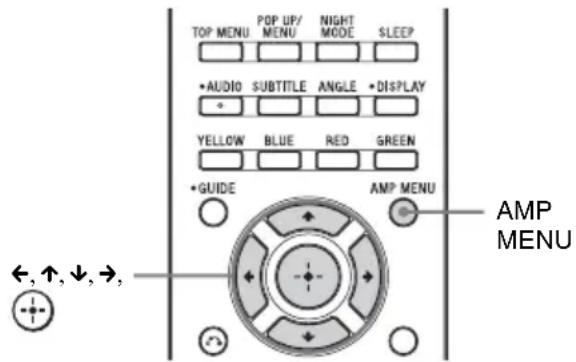

1 Appuyez sur AMP MENU.
2 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur -pu →.
3 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « CTRL HDMI » apparaisse, puis appuyez sur -pu →.
4 Appuyez sur ↑/↓ pour sélectionner « O N ».

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé. La fonction Commande pour HDMI est activée.

6 Sélectionnez l'entrée du système connectée au composant pour lequel vous souhaitez utiliser la fonction Commande pour HDMI (SAT/CATV, DVD, BD).

7 Activez la fonction Commande pour HDMI du composant raccordé.

Pour plus de détails sur le réglage du composant raccordé, reportez-vous au mode d'emploi de celui-ci.

Si vous ajoutez ou reconnectez un composant

Exécutez à nouveau les étapes de « Préparation de « BRAVIA » Sync » (page 21) et « Si « COMPLETE » n'apparaît pas après exécution des étapes ci-dessus ».

Remarques

• Si la fonction Commande pour HDMI pour composant raccordé ne peut pas être définie simultanément lors du réglage « CONTROL FOR HDMI » du téléviseur, réglez la fonction Commande pour HDMI à l'aide du menu du composant raccordé.
• Pour plus de détails sur le réglage du téléviseur et des composants raccordés, reportez-vous aux modes d'emploi de ceux-ci.

Conseil

- Par défaut, la fonction Commande pour HDMI du système est réglée sur « ON ».

Désactivation de la fonction Commande pour HDMI

Désactivez la fonction Commande pour HDMI lorsque vous connectez des composants non compatibles avec « BRAVIA » Sync, ou qui ne disposent pas de prises HDMI, etc.

TOP MENU POP UP/ MENU NIGHT MODE SLEEP +AUDIO SUBTITLE ANGLE +DISPLAY YELLOW BLUE RED GREEN +GUIDE AMP MENU ←, ↑, ↓, →, AMP MENU

1 Appuyez sur AMP MENU.
2 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur -∂u →.
3 Appuyez sur ↑/↓ pour sélectionner « CTRL HDMI », puis appuyez sur ⚠ ou →.
4 Appuyez sur ↑/↓ pour sélectionner « OFF ».

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Utilisation de Blu-ray Disc/DVD

(Lecture une touche)

Lisez un composant raccordé.

Le téléviseur est automatiquement mis sous tension et bascule sur l'entrée HDMI appropriée.

Conseil

- Même si le système est éteint (mode veille active), le signal HDMI est transmis par le composant raccordé au téléviseur via la connexion HDMI. Vous pouvez bénéficier du son et de l'image du composant sur le téléviseur.

Remarque

- Selon le téléviseur, il est possible que le début du contenu ne soit pas reproduit.

Reproduction du son du téléviseur à partir du système

(Commande du son du système)

Une simple opération permet d'écouter le son du téléviseur par l'intermédiaire des enceintes du système. Vous pouvez également régler le volume et couper le son du système à l'aide de la télécommande du téléviseur. Pour plus de détails, reportez-vous au mode d'emploi du téléviseur.

THEATER +INPUT TVI/○ AVI/○ I/○ SYSTEM STANDBY .1 .2 .3 BD DVD SAT/ CATV .4 .5 .6 TV VIDEO SA-CD/ CD .7 .8 .9 DMPORT •CLEAR .0/10 •ENTER TOP MENU POP UP/ MENU NIGHT MODE SLEEP •AUDIO SUBTITLE ANGLE •DISPLAY YELLOW BLUE RED GREEN •GUIDE AMP MENU AMP MENU

Appuyez sur I/∅ pour mettre le système sous tension.

Le son est reproduit par les enceintes du système. Le son est à nouveau reproduit par le haut-parleur du téléviseur lorsque vous mettez le système hors tension.

Remarques

• Lorsque le téléviseur est mis sous tension avant le système, quelques instants s'écoulent avant que vous entendiez le son du téléviseur.
• Selon le téléviseur, lorsque vous réglez le volume du système à l'aide de la télécommande du téléviseur, le niveau du volume apparaît sur l'écran du téléviseur, exactement comme lorsque vous réglez le volume du téléviseur. Dans ce cas, le niveau du volume affiché sur l'écran du téléviseur peut être différent de celui qui apparaît sur l'affichage du panneau frontal du système.

Utilisation de la fonction de Limitation du volume

Lorsque la fonction Commande du son du système est active et que le mode de sortie passe automatiquement du haut-parleur du téléviseur aux enceintes du système, un son puissant peut être reproduit selon le niveau de volume du système. Vous pouvez empêcher ceci en limitant le niveau de volume.

1 Appuyez sur AMP MENU.
2 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur -bu →.
3 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « VOL LIMIT » apparaisse, puis appuyez sur -bu →.
4 Appuyez sur ↑/↓ pour sélectionner la limite de volume souhaitée.

La limite de volume change comme suit :

$$ \mathrm{MAX} \longleftrightarrow 4 9 \longleftrightarrow 4 8 \dots 2 \longleftrightarrow 1 \longleftrightarrow \mathrm{MIN} $$

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Remarques

• Cette fonction est uniquement disponible si la fonction Commande pour HDMI est activée.
• Cette fonction n'est pas disponible si le mode de sortie passe des enceintes du système au haut-parleur du téléviseur.

Conseils

• Nous vous recommandons de définir la limite de volume sur un niveau quelque peu inférieur à votre volume d'écoute habituel.
• Quelle que soit la limite de volume définie, la touche VOLUME +/- du système et la touche MASTER VOL +/- de la télécommande sont actives.
• Si vous ne souhaitez pas limiter le niveau de volume, sélectionnez « MAX ».

Mise hors tension du système, du téléviseur et des composants raccordés

(Mise hors tension du système)

Lorsque vous mettez le téléviseur hors tension à l'aide de la touche d'alimentation de sa télécommande, le système et les composants raccordés sont mis hors tension automatiquement.

En outre, lorsque vous mettez le téléviseur hors tension à l'aide de la télécommande du système, le système et les composants raccordés sont mis hors tension automatiquement.

THEATER • INPUT TV I/○ AV I/○ I/○ SYSTEM STANDBY .1 .2 .3 BD DVD SAT/ .4 .5 .6 TV VIDEO SA-CD/ .7 .8 .9 DMPORT • CLEAR .0/10 • ENTER TOP MENU POP UP/ NIGHT SLEEP MENU MODE •AUDIO SUBTITLE ANGLE •DISPLAY YELLOW BLUE RED GREEN •GUIDE AMP MENU •RETURN/ HOME •TOOLS/ EXIT OPTION MENU TV VOL TV CH MASTER VOL SOUND FIELD •MUTING + - + - TV (jaune) TV SHIFT

Tout en maintenant la touche TV (jaune) enfoncée, appuyez sur AV I/½.

Le téléviseur, le système et les composants raccordés sont mis hors tension.

Remarque

- En fonction de l'état, les composants raccordés peuvent ne pas être désactivés. Pour plus d'informations, reportez-vous au mode d'emploi des composants raccordés.

Utilisation de la fonction d'économie d'énergie

(HDMI SIGNAL PASS THRU)

« BRAVIA » Sync vous permet de profiter de l'image et du son d'un Blu-ray Disc, etc. sur le téléviseur, même si le système est en mode veille. Par ailleurs, la consommation électrique en mode veille est automatiquement réduite lors de la mise hors tension du téléviseur si « PASS THRU » est réglé sur « AUTO ».

Le réglage par défaut est « AUTO ».

Remarque

- Cette fonction est uniquement disponible si « CTRL HDMI » est réglé sur « ON ».

TOP MENU POP UP/ MENU NIGHT MODE SLEEP •AUDIO SUBTITLE ANGLE •DISPLAY YELLOW BLUE RED GREEN •GUIDE AMP MENU AMP MENU ←,↑,↓,→,

1 Appuyez sur AMP MENU.
2 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur -ou →.
3 Appuyez sur ↑/↓ pour sélectionner « PASS THRU », puis appuyez sur ou →.

4 Appuyez sur ↑/↓ pour sélectionner le réglage.

• AUTO : Lorsque le téléviseur est sous tension alors que le système est en mode veille, ce dernier reproduit les signaux HDMI provenant de sa prise de sortie HDMI. Ce réglage est recommandé si vous utilisez un téléviseur compatible avec « BRAVIA » Sync. Ce réglage permet d'économiser de l'énergie en mode veille par rapport au réglage « ON ».
• ON : Lorsque le système est en mode veille, il reproduit en permanence les signaux HDMI provenant de sa prise de sortie HDMI.

Remarque

- Lorsque « AUTO » est sélectionné, la durée d'apparition de l'image et du son sur le téléviseur peut être légèrement plus longue qu'avec le réglage « ON ».

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Désactivation de la fonction Audio Return Channel

Si le téléviseur est compatible avec la fonction Audio Return Channel (ARC), un raccordement à l'aide d'un câble HDMI envoie également le signal audio numérique provenant du téléviseur. Pour écouter le son du téléviseur, vous ne devez pas procéder à un raccordement audio distinct. Si vous n'utilisez pas la fonction ARC, raccordez le système et le téléviseur à l'aide d'un cordon optique numérique et réglez « ARC » sur « OFF » dans le menu AMP.

TOP MENU POP UP/ MENU NIGHT MODE SLEEP +AUDIO SUBTITLE ANGLE +DISPLAY YELLOW BLUE RED GREEN +GUIDE AMP MENU ←, ↑, ↓, →, AMP MENU

1 Appuyez sur AMP MENU.
2 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur -bu →.
3 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « ARC » apparaisse, puis appuyez sur -du →.
4 Appuyez sur ↑/↓ pour sélectionner « OFF ».

• ON : La fonction ARC est activée.
• OFF : La fonction ARC est désactivée.

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Remarque

- Lorsque « CTRL HDMI » est réglé sur « OFF », la fonction ARC et ses réglages ne sont pas disponibles.

Configuration avancée

Contrôle des composants Sony raccordés à l'aide de la télécommande

Vous pouvez commander les composants Sony raccordés à l'aide de la télécommande de ce système.

Selon l'appareil, certaines fonctions ne peuvent pas être sélectionnées. Dans ce cas, sélectionnez-les à l'aide de la télécommande fournie avec l'appareil.

28 27 1 2 3 26 25 24 23 4 22 5 21 6 20 19 18 17 7 8 9 10 16 15 14 TV + - + - + - TV VOL TV CH MASTER VOL SOUND FIELD + MUTING + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

* Les touches 5, ▶, AUDIO et SOUND FIELD + possèdent un point tactile qui vous servira de guide lors de l'utilisation.

1 Appuyez sur une des touches de sélection d'entrée 3 (BD, DVD, SAT/ CATV, TV, VIDEO ou DMPORT) pour sélectionner le composant que vous souhaitez commander.

Vous pouvez à présent commander le composant affecté à la touche de sélection d'entrée sélectionnée.

2 En vous reportant au tableau suivant, appuyez sur la touche correspondant à l'opération souhaitée.

Opérations communes

Touche de la télécommande	Fonction
1 TV I/↓AV I/↓(mise sous tension/veille)	Permet de mettre sous tension ou hors tension le téléviseur Sony ou les composants audio/vidéo que la télécommande est configurée pour contrôler. Appuyez simultanément sur 1 TV I/↓/AV I/↓ et sur 2 I/↓ pour mettre le système hors tension, ainsi que tous les autres composants que la télécommande est configurée pour contrôler (SYSTEM STANDBY).
4 ENTER Permet de valider la sélection.Pour le téléviseur, tout en maintenant la touche 14 TV (jaune) enfoncée, appuyez sur 4 ENTER. Pour les autres composants, tout en maintenant la touche 13 SHIFT enfoncée, appuyez sur 4 ENTER.
18 ←, ↑, ↓, →, ⚠	Permettent de sélectionner un élément du menu et de valider la sélection.
20 Touches de couleur	Permettent d'afficher un guide d'utilisation à l'écran du téléviseur lorsque des touches de couleur sont disponibles. Suivez le guide d'utilisation pour exécuter l'opération sélectionnée.
25 CLEAR Efface la sélection.
	Pour le téléviseur, tout en maintenant la touche 14 TV (jaune) enfoncée, appuyez sur 25 CLEAR. Pour les autres composants, tout en maintenant la touche 13 SHIFT enfoncée, appuyez sur 25 CLEAR.
26 Touches numériques	Permettent de sélectionner directement les chaînes et les plages. Pour le téléviseur, maintenez la touche 14 TV (jaune) enfoncée, puis appuyez sur les touches numériques afin de sélectionner des chaînes. Pour les autres composants, maintenez la touche 13 SHIFT enfoncée, puis appuyez sur les touches numériques afin de sélectionner des chaînes ou des plages.

Pour commander un téléviseur

Maintenez la touche 14 TV (jaune) enfoncée et appuyez sur les touches dotées d'un point jaune ou d'une indication jaune.

Touche de latélécommande	Fonction
5	DISPLAY Affiche le numéro de la chaîne actuelle, etc.

28 INPUT Sélectionne l'entrée.

Touche de la télécommande	Fonction
7TOOLS/OPTIONS	Permet d'accéder à différentes options d'affichage et de modifier/effectuer des réglages selon la source et le format d'affichage.
8MENU/HOME Permet de sélectionner des chaînes ou des sources d'entrée et de modifier les paramètres de votre téléviseur.
12TV CH +/- Permet de sélectionner la chaîne suivante (+) ou précédente (-).
15MUTING Permet de désactiver le son.
16TV VOL +/- Permet de régler le volume.
17RETURN/EXIT Permet de revenir à l'écran précédent d'un menu affiché.
18←, ↑, ↓, →, ⊕	Permettent de sélectionner un élément du menu et de valider la sélection.
19GUIDE Permet d'afficher le guide lorsque vous regardez des chaînes analogiques ou numériques.
21AUDIO Permet de sélectionner le format ou la plage audio.
27	THEATER Permet de définir automatiquement les paramètres d’image optimaux pour le visionnage de films, notamment les paramètres de faible luminosité, lors du raccordement d’un téléviseur Sony compatible avec la fonction de la touche THEATER. En outre, le son bascule automatiquement vers la sortie audio de ce système lorsque vous raccordez le téléviseur au système à l’aide d’une connexion HDMI et que la fonction Commande pour HDMI est activée.

Pour commander l'enregistreur DVD/enregistreur Blu-ray Disc

Touche de la télécommande	Fonction
6	ANGLE Permet de basculer versd'autres angles de vue lorsque le DVD VIDEO en contient plusieurs.
8	MENU/HOME Permet d'afficher le menu.
9	◄◄/►►Permettent d'effectuer unretour ou une avancerapides sur le disquelorsque vous appuyez surces touches pendant la lecture.
10	◄◄/►►IPermet d'accéder au débutdu chapitre ou de la plage qui précède ou qui suit.
11	► (lecture)/■ (pause, appuyez à nouveau pourreprendre une lecture normale)/■ (arrêt)
18	←, ↑, ↓, →, [IMAGE]

Touche de la télécommande	Fonction
21	AUDIO Permet de sélectionner le format ou la plage audio.
22	SUBTITLE Permet de sélectionner la langue des sous-titres lorsque des sous-titres multilingues sont enregistrés sur un BD-ROM/DVD VIDEO.
23	TOP MENU Permet d'afficher le menu supérieur/menu du disque.
24	POP UP/MENU Permet d'afficher le menu contextuel du BD-ROM ou le menu du DVD.

Pour commander le lecteur DVD/lecteur Blu-ray Disc

Touche de la télécommande	Fonction
6ANGLE Permet de basculer versd'autres angles de vuelorsque le DVD VIDEO encontient plusieurs.
8MENU/HOME Permet d'afficher le menu.
9◄◄/►►Permettent d'effectuer unretour ou une avancerapides sur le disquelorsque vous appuyez surces touches pendant lalecture.
10◄◄/►►|Permet d'accéder au débutdu chapitre ou de la plagequi précède ou qui suit.
11►(lecture)/■ (pause, appuyez ànouveau pourreprendre une lecturenormale)/■ (arrêt)	Touches de mode delecture.
18←,↑,↓,→,⊕	Permettent de sélectionnerun élément du menu et devalider la sélection.
21AUDIO Permet de sélectionner leformat ou la plage audio.
22SUBTITLE Permet de sélectionner lalangue des sous-titreslorsque des sous-titresmultilingues sontenregistrés sur un BD-ROM/DVD VIDEO.
23	TOP MENU Permet d'afficher le menu supérieur/menu du disque.
24	POP UP/MENU Permet d'afficher le menu contextuel du BD-ROM ou le menu du DVD.

Pour commander un HDD/DVD COMBO

Touche de la télécommande	Fonction
6 ANGLE Permet de basculer versd'autres angles de vue lorsque le DVD VIDEO en contient plusieurs.
8 MENU/HOME Permet d'afficher le menu.
9◄◄/►►Permettent d'effectuer unretour ou une avancerapides sur le disquelorsque vous appuyez surces touches pendant la lecture.
10 |◄◄/►►|	Pour spécifier le chapitreou la plage qui précède ouqui suit.
11► (lecture)/■ (pause, appuyez à nouveau pour reprendre une lecture normale)/■ (arrêt)	Touches de mode de lecture.
18 ←, ↑, ↓, →, [IMAGE]	Permettent de déplacer la surbrillance (curseur) et de sélectionner l'élément.
21 AUDIO Permet de sélectionner le format ou la plage audio.
22 SUBTITLE Permet de sélectionner la langue des sous-titres lorsque des sous-titres multilingues sont enregistrés sur un BD-ROM/DVD VIDEO.
23 TOP MENU Permet d'afficher le menu supérieur/menu du disque.
24 POP UP/MENU Permet d'afficher le menu contextuel du BD-ROM ou le menu du DVD.

Touche de la télécommande	Fonction
8MENU/HOME Permet d'afficher le menu.
18←,↑,↓,→,⊕	Permettent de sélectionner un élément du menu et de valider la sélection.
19GUIDE Permet d'afficher le menu de guidage.

Remarque

- Les explications ci-dessus sont données à titre d'exemple. Selon le composant, il est possible que ces opérations fonctionnent différemment ou que vous ne puissiez pas les réaliser.

Pour commander le composant raccordé par l'intermédiaire d'une connexion DMPORT

Touche de la télécommande	Fonction
5 DISPLAY Appuyez sur cette touche pour sélectionner le réglage de l’affichage du panneau frontal.
8 MENU Permet d’afficher le menu.
9◄◄/►►Appuyez sur cette touche pour effectuer un retour ou une avance rapides sur le disque durant la lecture.
10◄◄/►►Appuyez sur cette touche pour passer d’un chapitre à l’autre.
11► (lecture)/■ (pause)/■ (arrêt)	Touches de mode de lecture.
17 🔺 RETURN	Permet de revenir à l’écran précédent d’un menu affiché.
18 ←, ↑, ↓, →, ⊕	Permettent de sélectionner un élément du menu et de valider la sélection.

Modification des affectations des touches de sélection d'entrée de la télécommande

Vous pouvez modifier les paramètres par défaut des touches de sélection d'entrée en fonction des composants de votre système. Par exemple, si vous raccordez un lecteur Blu-ray Disc à la prise DVD du système, vous pouvez configurer la touche DVD de cette télécommande afin qu'elle contrôle le lecteur Blu-ray Disc.

Vous ne pouvez pas modifier les affectations des touches TV et DMPORT de la télécommande.

INPUT THEATER • INPUT TV I/○ AV I/○ I/○ SYSTEM STANDRY AV I/○ I/○ Touches numériques .1 .2 .3 BD DVD SAT/ CATV .4 .5 .6 TV VIDEO SA-CD/ CD .7 .8 .9 DMPORT .0/10 •CLEAR •ENTER TOP MENU POP UP/ MENU NIGHT MODE SLEEP •AUDIO SUBTITLE ANGLE •DISPLAY YELLOW BLUE RED GREEN •GUIDE AMP MENU •RETURN/ EXIT •HOME MENU •TOOLS/ OPTIONS + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

1 Maintenez enfoncée la touche d'entrée dont vous souhaitez modifier l'affectation, et appuyez simultanément sur la touche AV I/⏻ et maintenez-la enfoncée.

Exemple : Tout en maintenant la touche DVD enfoncée, appuyez sur la touche AV I/⊗ et maintenez-la enfoncée.

2 Tout en maintenant la touche AV I/½ enfoncée, relâchez la touche d'entrée sélectionnée à l'étape 1.

Exemple : Tout en maintenant la touche AV I/½ enfoncée, relâchez la touche DVD.

3 Tout en maintenant la touche AV I/½ enfoncée, reportez-vous au tableau suivant et appuyez sur la touche numérique correspondant à la catégorie souhaitée.

Exemple : Tout en maintenant la touche AV I/½ enfoncée, appuyez sur 1.

4 Relâchez la touche numérique sélectionnée à l'étape 3, puis la touche AV I/☐.

Exemple : Relâchez 1, puis AV I/⏻.

A présent, vous pouvez utiliser la touche DVD pour commander le lecteur Blu-ray Disc.

Catégories et touches correspondantes pour BD, DVD, SAT/CATV, VIDEO et SA-CD/CD

Catégories Appuyez sur
Lecteur Blu-ray Disc (mode de commande BD1)a)	1
Enregistreur Blu-ray Disc (mode de commande BD3)	2
Lecteur DVD (mode de commande DVD1)b)	3
Enregistreur DVD (mode de commande DVD3)	4
Magnétoscope (mode de commande VTR3)	5
Lecteur CD 6
DSSc)	7

a) Réglage initial de la touche BD. Pour plus de détails sur les réglages BD1 ou BD3, reportez-vous aux modes d'emploi fournis avec le lecteur Blu-ray Disc ou l'enregistreur Blu-ray Disc.

b) Réglage initial de la touche DVD. Les enregistreurs DVD Sony sont commandés à l'aide d'un réglage DVD1 ou DVD3. Pour plus d'informations, reportez-vous au mode d'emploi qui accompagne l'enregistreur DVD.

c) Réglage initial de la touche SAT/CATV.

Pour supprimer toutes les affectations des touches de la télécommande

Maintenez enfoncée la touche MASTER VOL –, puis appuyez sur I/ ^1 et sur INPUT. Ensuite, relâchez les touches.

Les réglages initiaux de la télécommande sont rétablis.

Sélections et réglages à l'aide du menu de l'amplificateur

Utilisation du menu AMP

Vous pouvez régler les paramètres suivants avec la touche AMP MENU de la télécommande. Les réglages par défaut sont soulignés.

AMP MENU

* Consultez « Fonctionnalités de « BRAVIA » Sync » (page 21). **Ce réglage n'apparaît que si « CTRL HDMI » est réglé sur « ON ».

TOP MENU POP UP/ MENU NIGHT MODE SLEEP +AUDIO SUBTITLE ANGLE +DISPLAY YELLOW BLUE RED GREEN +GUIDE AMP MENU AMP MENU ←,↑,↓,→,

1 Appuyez sur AMP MENU pour activer le menu AMP.
2 Appuyez plusieurs fois sur ←/↑/↓/→ pour sélectionner l'élément et le réglage.
3 Appuyez sur AMP MENU pour quitter le menu AMP.

Conseil

- Ces réglages sont gardés en mémoire, même si vous déconnectez le cordon d'alimentation.

Les pages suivantes décrivent chaque paramètre.

Réglage du niveau du haut-parleur (CNT LEVEL, SW LEVEL)

Pour régler le niveau et la balance de l'enceinte centrale et du caisson de graves.

1 Sélectionnez « LEVEL » dans le menu AMP, puis appuyez sur ⏻ ou sur →.
2 Sélectionnez « CNT LEVEL » ou « SW LEVEL », puis appuyez sur -ou sur →.

• CNT LEVEL : Pour régler le niveau de l'enceinte centrale.
• SW LEVEL : Pour régler le niveau du caisson de graves.

3 Sélectionnez le réglage de votre choix et appuyez sur la touche

Le paramètre de « CNT LEVEL » et « SW LEVEL » se règle entre « -6 » e incréments de 1. Le réglage par défaut est « 0 ».

Reproduction du son Dolby Digital à faible volume (AUDIO DRC)

Permet de réduire la gamme dynamique du son de la plage. Utile pour regarder des films à faible volume. AUDIO DRC s'applique uniquement aux sources Dolby Digital.

1 Sélectionnez « LEVEL » dans le menu AMP, puis appuyez sur ⏻ ou sur →.
2 Sélectionnez « AUDIO DRC », puis appuyez sur -bu →.
3 Sélectionnez le réglage et appuyez sur ⊕.

• OFF : Aucune compression de la gamme dynamique.
• STD : Reproduit la plage audio en respectant la gamme dynamique prévue par l'ingénieur du son au moment de l'enregistrement.
• MAX : Compresse complètement la gamme dynamique.

Réglage du niveau des graves et des aigus (BASS, TREBLE)

Vous pouvez aisément régler le niveau des graves et des aigus.

1 Sélectionnez « TONE » dans le menu AMP, puis appuyez sur ou sur →.
2 Sélectionnez « BASS » ou « TREBLE », puis appuyez sur ☐ ou sur →.

• BASS : Pour régler le niveau des graves.
• TREBLE : Pour régler le niveau des aigus.

3 Sélectionnez le réglage de votre choix et appuyez sur la touche

Le paramètre se règle entre « -6 » et « +6 » par incréments de 1. Le réglage par défaut est « 0 ».

Réglage du décalage entre le son et l'image (A/V SYNC)

Vous pouvez retarder le son à l'aide de cette fonction lorsque l'image est plus lente que le son.

1 Sélectionnez « AUDIO » dans le menu AMP, puis appuyez sur -ou sur →.
2 Sélectionnez « A/V SYNC », puis appuyez sur -pu sur →.
3 Sélectionnez le réglage et appuyez sur ⊕.

• OFF :Aucun réglage.

• ON : Règle le décalage entre l'image et le son.

Remarques

• Il se peut que vous soyez incapable de régler parfaitement le décalage entre le son et l'image à l'aide de cette fonction.
• Cette fonction n'est utile qu'avec Dolby Digital, DTS et une entrée PCM linéaire (2 canaux) par cordon coaxial numérique, cordon optique numérique ou câble HDMI.

Reproduction d'un son diffusé en multiplex (DUAL MONO)

Vous pouvez écouter un son diffusé en multiplex lorsque le système reçoit un signal diffusé en multiplex AC-3.

Remarque

• Pour recevoir un signal AC-3, vous devez raccorder un tuner satellite numérique à la chaîne à l'aide d'un câble optique ou coaxial et régler le mode de sortie numérique du tuner satellite numérique sur AC-3.
  1 Sélectionnez « AUDIO » dans le menu AMP, puis appuyez sur -ou sur →.
  2 Sélectionnez « DUAL MONO », puis appuyez sur -ou sur →.
  3 Sélectionnez le réglage et appuyez sur ⊕.

• MAIN : Lecture du canal principal seulement.

• SUB : Lecture du canal secondaire seulement.
• MAIN/SUB : Le son principal est reproduit par l'enceinte gauche et le son secondaire par l'enceinte droite.

Reproduction du son à faible volume (NIGHT MODE)

Cette fonction permet de bénéficier des effets sonores et d'entendre clairement les dialogues, même à faible volume.

1 Sélectionnez « AUDIO » dans le menu AMP, puis appuyez sur -ou sur →.
2 Sélectionnez « NIGHT MODE », puis appuyez sur -ou sur →.

3 Sélectionnez le réglage et appuyez sur

• ON : La fonction « NIGHT MODE » est activée.
  • OFF : La fonction est désactivée.

Conseil

- Vous pouvez écouter du son Dolby Digital à faible volume en utilisant AUDIO DRC (page 34).

Réglage du son provenant du tuner satellite (INPUT MODE)

Même si vous raccordez le tuner satellite à la prise d'entrée HDMI SAT/CATV du système, il est possible que le son multicanaux ne soit pas reproduit. Cela dépend du tuner satellite. Dans ce cas, raccordez un cordon optique numérique à la prise SAT/CATV OPT IN du système, en plus d'un câble HDMI, et effectuez le réglage suivant.

1 Sélectionnez « AUDIO » dans le menu AMP, puis appuyez sur -bu sur →.
2 Sélectionnez « INPUT MODE », puis appuyez sur ou sur →.
3 Sélectionnez « OPT » et appuyez sur la touche ⏻.

• AUTO : Pour reproduire de préférence le signal audio provenant de la prise d'entrée HDMI SAT/CATV.
  • OPT : Pour reproduire le signal provenant de la prise SAT/CATV OPT IN.

Modification de la luminosité de l'affichage du panneau frontal (DIMMER)

La luminosité de l'affichage du panneau frontal peut être réglée sur un des 2 niveaux.

1 Sélectionnez « SYSTEM » dans le menu AMP, puis appuyez sur -pu sur →.
2 Sélectionnez « DIMMER », puis appuyez sur ou sur →.

3 Sélectionnez le réglage et appuyez sur ⊕.

• ON: Sombre.
- OFF : Lumineux.

Modification du réglage de l'affichage (DISPLAY)

Pour modifier le comportement de l'affichage du panneau frontal.

1 Sélectionnez « SYSTEM » dans le menu AMP, puis appuyez sur - ou sur →.
2 Sélectionnez « DISPLAY », puis appuyez sur -pu sur →.
3 Sélectionnez le réglage et appuyez sur

• ON : L'affichage reste activé.

- OFF : L'affichage apparaît pendant quelques secondes lorsque vous utilisez le système.

Conseil

- Même si vous réglez « DISPLAY » sur « OFF », l'affichage indique les types de signaux d'entrée (entrée numérique uniquement) lorsque vous appuyez sur DISPLAY.

Remarque

- L'affichage reste activé lorsque la fonction de mise en sourdine ou de protection est activée, même si vous réglez « DISPLAY » sur « OFF ».

Utilisation de la minuterie d'endormissement (SLEEP)

Vous pouvez programmer l'extinction du système à une heure déterminée et vous endormir ainsi au son de la musique. Vous pouvez régler cette heure par incréments de 10 minutes.

1 Sélectionnez « SYSTEM » dans le menu AMP, puis appuyez sur ⏻ ou sur →.
2 Sélectionnez « SLEEP », puis appuyez sur ☐ ou sur →.

3 Sélectionnez l'heure prédéfinie souhaitée et appuyez sur la touche

L'affichage des minutes (temps restant) change comme suit :

Remarque

- Cette fonction est disponible uniquement sur ce système et ne fonctionne pas sur le téléviseur raccordé ou sur d'autres composants.

Fonction de mise en veille automatique (AUTO STBY)

Pour réduire la consommation d'énergie. Le système passe automatiquement en mode veille lorsque vous ne l'utilisez pas pendant environ 30 minutes et s'il ne reproduit aucun son pendant environ 30 minutes.

Le réglage par défaut est « ON ».

1 Sélectionnez « SYSTEM » dans le menu AMP, puis appuyez sur -ou sur →.
2 Sélectionnez « AUTO STBY », puis appuyez sur -ou sur →.
3 Sélectionnez le réglage et appuyez sur ⊕.

- ON : La fonction « AUTO STBY » est activée.

• OFF : La fonction est désactivée.

Remarques

• En cas de mise hors tension du système par la fonction AUTO STBY, il se peut qu'il ne se mette pas automatiquement sous tension lors de la prochaine activation du téléviseur.
• « AUTO STBY » se met à clignoter sur l'affichage du panneau frontal environ deux minutes avant le passage du système en mode veille.

Informations complémentaires

Dépannage

Si vous rencontrez l'une des difficultés suivantes lors de l'utilisation de ce système, consultez ce guide de dépannage pour tenter de remédier au problème. Si le problème persiste, consultez votre revendeur Sony le plus proche.

ALIMENTATION

L'appareil ne se met pas sous tension.

- Vérifiez que le cordon d'alimentation est correctement raccordé.

Le système ne se met pas sous tension en même temps que le téléviseur.

• Vérifiez les réglages du haut-parleur du téléviseur. Les réglages des enceintes du téléviseur contrôlent la mise sous tension automatique du système avec le téléviseur. Pour écouter le son du téléviseur par l'intermédiaire du système, vous devez ajuster les réglages des enceintes du téléviseur afin que le son soit reproduit par l'équipement audio externe. Pour plus de détails, reportez-vous au mode d'emploi du téléviseur.
• Le système ne se met pas sous tension en même temps que le téléviseur si le son était reproduit par les haut-parleurs du téléviseur la dernière fois que vous avez mis celui-ci hors tension.

La fonction Mise hors tension du système ne fonctionne pas.

- Modifiez le réglage du téléviseur pour désactiver automatiquement les composants raccordés lorsque vous mettez le téléviseur hors tension. Pour plus de détails, reportez-vous au mode d'emploi du téléviseur.

Le système se met hors tension lorsque vous mettez le téléviseur hors tension.

- Lorsque la fonction Commande pour HDMI est activée, la fonction Mise hors tension du système est active et le système se met hors tension lorsque vous mettez le téléviseur hors tension.

Le système se met automatiquement hors tension.

- La fonction AUTO STBY est activée (page 36).

SON

Le son multicanaux Dolby Digital ou DTS n'est pas reproduit.

• Vérifiez que le DVD, le Blu-ray Disc, etc. est enregistré en Dolby Digital ou DTS.
• Lorsque vous raccordez le lecteur Blu-ray Disc, DVD, etc. aux prises d'entrée numériques de ce système, vérifiez les réglages audio (réglages correspondant à la sortie audio) du composant raccordé.

Vous n'arrivez pas à obtenir les effets surround.

- Il est possible que le traitement surround ne fonctionne pas. Cela dépend du signal numérique (page 20). Appuyez sur DISPLAY pour faire apparaître le format audio sur l'affichage du panneau frontal. Si « 2.0CH » ou « 1.0CH » apparaît sur l'affichage du panneau frontal, il s'agit d'un signal stéréo ou mono qui ne comprend pas de son multicanaux. Si « 5.1CH », etc. apparaît, le signal contient plusieurs canaux, mais l'effet surround peut être subtil selon le programme ou le disque en cours de lecture.

Le système n'émet aucun son provenant du téléviseur.

• Vérifiez le raccordement du cordon optique numérique ou du cordon audio connecté au système et au téléviseur (page 10).
  • Vérifiez la sortie audio du téléviseur.
• Si le téléviseur est compatible avec la fonction ARC, réglez « CTRL HDMI » et « ARC » sur « ON ».

Le système et le téléviseur reproduisent le son.

- Si la fonction Commande pour HDMI est désactivée ou si le composant raccordé n'est pas compatible avec la fonction Commande pour HDMI, coupez le son du système ou du téléviseur.

Le son est en retard sur l'image du téléviseur.

- R é g l e z « A / V S Y N C » sur « O F F SYNC » est réglé sur « ON ».

Le volume diminue lorsque le mode de sortie passe du haut-parleur du téléviseur aux enceintes du système.

- La fonction de Limitation du volume fonctionne. Pour plus de détails, reportez-vous à la section « Utilisation de la fonction de Limitation du volume » (page 24).

Le système ne reproduit aucun son ou ne reproduit que très faiblement le son provenant du composant raccordé.

• Appuyez sur MASTER VOL + et vérifiez le niveau de volume.
• Appuyez sur MUTING ou sur MASTER VOL + pour annuler la fonction de mise en sourdine.
• Vérifiez que la source d'entrée est correctement sélectionnée.
• Vérifiez que tous les câbles et cordons du système ainsi que des composants raccordés sont complètement insérés.
• Vérifiez les réglages HDMI des composants raccordés.

Aucun son n'est reproduit par les enceintes spécifiques.

• Vérifiez que les connecteurs du cordon d'enceinte sont bien insérés dans les prises.
• Selon la source audio du système ou son champ acoustique (page 20), il se peut qu'aucun son ne soit reproduit par l'enceinte centrale.

Le son est interrompu ou s'accompagne de parasites.

- Consultez « Formats pris en charge par ce système » (page 40).


Aucune image n'apparaît sur le téléviseur.

• Vérifiez que le téléviseur et le système sont correctement raccordés.
• Vérifiez que le téléviseur est correctement sélectionné.

• Réglez le téléviseur sur le mode d'entrée adéquat.

• Vérifiez si les connexions HDMI IN et HDMI OUT ne sont pas inversées.

• Vérifiez que les cordons sont bien insérés dans les prises du composant et du système (pages 10, 12).

Aucune image 3D n'apparaît sur le téléviseur.

- Selon le téléviseur ou le composant vidéo, il est possible que les images 3D n'apparaissent pas. Vérifiez les formats d'images 3D pris en charge par le système (page 40).

Lorsque le système est en mode veille, le téléviseur ne reproduit aucune image et aucun son.

• « CTRL HDMI » est réglé sur « OFF ».
• Lorsque le système est en mode veille, l'image et le son sont reproduits par le composant HDMI sélectionné lors de la dernière mise hors tension du système. Si vous souhaitez écouter un composant autre que le dernier composant HDMI sélectionné, écoutez-le à l'aide de l'opération Lecture une touche ou mettez le système sous tension pour sélectionner le composant HDMI que vous souhaitez écouter.
• Vérifiez que « PASS THRU » est réglé sur « ON » dans le menu AMP si vous connectez des composants non compatibles avec « BRAVIA » Sync au système (page 25).

La télécommande ne fonctionne pas

• Dirigez la télécommande vers le capteur de la télécommande Fitué sur le système.
• Retirez tous les obstacles se trouvant entre la télécommande et le système.
• Si les piles de la télécommande sont usées, remplacez-les.
• Assurez-vous de sélectionner la bonne entrée sur la télécommande.

AUTRES

Commande pour HDMI ne fonctionne pas correctement.

• Vérifiez la connexion HDMI (page 10).
- Réglez la fonction Commande pour HDMI sur le téléviseur (page 21).
- Veillez à ce que le composant raccordé soit compatible avec « BRAVIA » Sync.
- Vérifiez les réglages de la Commande pour HDMI du composant raccordé. Consultez le mode d'emploi fourni avec le composant raccordé.
- Si vous modifiez la connexion HDMI, connectez/déconnectez le cordon d'alimentation ou, en cas de coupure de courant, répétez les procédures de « Fonctionnalités de « BRAVIA » Sync » (page 21).
- Lorsque vous branchez ou débranchez le cordon d'alimentation, attendez au moins 15 secondes avant d'utiliser le système.
- Si vous raccordez la sortie audio du composant vidéo et le système à l'aide d'un câble HDMI, aucun son ne peut être reproduit en raison de la fonction « BRAVIA » Sync. Dans ce cas, réglez « CTRL HDMI » sur « OFF » (page 22) ou raccordez la prise de sortie audio directement au téléviseur plutôt qu'en passant par le système.

Si les messages « PROTECTOR » ou « PUSH POWER » apparaissent en alternance sur l'affichage du panneau frontal.

Appuyez sur I/ pour désactiver le système, puis vérifiez le point suivant une fois le message « STANDBY » disparu.

• Les orifices de ventilation du système ne sont-ils pas obstrués ?
  Une fois le point ci-dessus vérifié et les problèmes éventuels résolus, mettez le système sous tension. Si vous ne trouvez pas la cause du problème alors que vous avez vérifié le point ci-dessus, consultez le revendeur Sony le plus proche.

Si après avoir suivi les étapes ci-dessus le système ne fonctionne toujours pas correctement, réinitialisez-le comme suit :

Utilisez les touches situées sur le système.

1 Appuyez sur I/⚠ pour mettre l'appareil sous tension.

2 Appuyez sur I/⏻ tout en appuyant sur INPUT SELECTOR et VOLUME –.

« COLD RESET » s'affiche et le système est réinitialisé. Le menu AMP, le champ acoustique, etc. retrouvent leurs réglages par défaut.

Caractéristiques

Formats pris en charge par ce système

Ce système prend en charge les formats d'entrée numériques ci-dessous.

Format	Pris en charge/Non pris en charge
Dolby Digital	○
DTS	○
PCM linéaire (2 canaux)*	○
PCM linéaire (5.1 canaux, 7.1 canaux)*(Uniquement sur HDMI)	○
Dolby Digital Plus	×
Dolby True HD	×
DTS-HD	×

* PCM linéaire n'accepte pas les fréquences d'échantillonnage supérieures à 48 kHz.

SPECIFICATIONS DE PUISSANCE AUDIO

PUISSANCE DE SORTIE ET DISTORSION HARMONIQUE TOTALE :

(FTC)

pour le modèle des Etats-

Unis Avant G + Avant D : Avec des charges de 4 ohms, les deux canaux étant excités, de 180 à 20 000 Hz ; puissance efficace minimale de 50 W par canal, avec une distorsion harmonique totale de 1 % max. de 250 mW à la puissance de sortie nominale.

Partie amplificateur

Modèles des Etats-Unis :

PUISSANCE DE SORTIE (référence)

Avant G/Avant D/Centrale :

85 W (par canal sous

4 ohms, 1 kHz)

Caisson de graves : 85 W (sous 4 ohms,

100 Hz)

Modèles canadiens :

PUISSANCE DE SORTIE (nominale)

4 ohms, 1 kHz, 1% DHT)

PUISSANCE DE SORTIE (référence)

Avant G/Avant D/Centrale :

85 W (par canal sous

4 ohms, 1 kHz)

Caisson de graves : 85 W (sous 4 ohms,

100 Hz)

Entrées

TV, SAT/CATV Numérique (optique)

VIDEO Numérique (coaxiale)

Partie HDMI

Connecteur Connecteur HDMI™

Entrées/sorties vidéo BD, DVD, SAT/CATV ;

640×480p@60 Hz

720×480p@59,94/60 Hz

1280 × 720p@59,94/60 Hz

1920×1080i@59,94/60 Hz

1920×1080p@59,94/60 Hz

720×576p@50 Hz

1280 × 720p@50 Hz

1920×1080i@50 Hz

1920 × 1080p@50 Hz

1920 × 1080p@24 Hz

Entrées/sorties vidéo (3D) BD, DVD, SAT/CATV ;

1280×720p@59,94/60 Hz

Paquet d'images

1920×1080i@59,94/60Hz

Paquet d'images

1920×1080i@59,94/60Hz

Côte à côté (Demi)

1920×1080p@59,94/60 Hz

Côte à côte (Demi)

1280 × 720p@50 Hz

Paquet d'images

1920×1080i@50 Hz

Paquet d'images

1920×1080i@50 Hz

Côte à côte (Demi)

1920 × 1080p@50 Hz

Côte à côte (Demi)

1920 × 1080p@24 Hz

Paquet d'images

Entrées audio BD, DVD, SAT/CATV :

PCM linéaire 7,1 canaux/

Dolby Digital/DTS

Enceinte (SS-CT150)

Enceinte avant

Enceinte Bass reflex pleine plage

Haut-parleur 50 mm × 90 mm (2 po. ×

3 5/8 po.) de type conique

Haut-parleur 130 mm (5

1/8 po.) de type

conique

Caractéristiques générales

Puissance de

raccordement 120 V CA, 60 Hz

Consommation électrique

Marche : 75 W

Mode veille : 0,3 W ou moins (Commande pour

HDMI désactivée)

Intensité de sortie

(DIGITAL MEDIA PORT) DC OUT : 5 V, 700 mA

La conception et les caractéristiques sont sujettes à modification sans préavis.

Index

A

A/V SYNC 34

Affichage du panneau frontal 15

ARC 11, 25

AUDIO DRC 34

AUTO STBY 36

B

BASS 34

« BRAVIA » Sync 21

C

Champ acoustique 20

CNT LEVEL 34

Cordon optique numérique 10

D

DIMMER 35

DISPLAY 36

DUAL MONO 35

F

Fonction Limitation du volume 24

|

INPUT MODE 35

INPUT SELECTOR 14

M

Menu AMP 33

Minuterie d'endormissement 36

N

NIGHT MODE 35

P

PROTECTOR 39

R

Raccordement

adaptateur DIGITAL MEDIA PORT 12

lecteur Blu-ray Disc 10

lecteur DVD 10, 12

PlayStation 2 12

PlayStation 3 11

téléviseur 10

tuner de télévision par câble 10, 12

avant l'utilisation 6

utilisation 16, 27

TREBLE 34

V

VOLUME 14, 16

ADVERTENCIA
