Type de produit	Système home cinéma
Marque	Sony
Modèle	SA-D40
Dimensions (L x H x P)	430 x 138 x 375 mm
Poids	5,2 kg
Alimentation	220-240 V CA, 50/60 Hz
Consommation électrique	120 W
Puissance de sortie	100 W par canal (5 canaux)
Formats audio pris en charge	Dolby Digital, DTS, PCM stéréo
Connectivité	Entrées HDMI, optique, coaxiale, audio analogique
Fonctions principales	Décodeur home cinéma, amplification, modes sonores
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas exposer à l'humidité. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Disponibles auprès du service agréé Sony. Indice de réparabilité : 6,5/10.

FOIRE AUX QUESTIONS - SA-D40 SONY

Comment connecter mon Sony SA-D40 à ma télévision ?

Utilisez un câble HDMI (ARC si possible) ou un câble optique pour transmettre le son de la télévision au système. Branchez le câble dans la sortie audio de la TV et dans l'entrée correspondante du SA-D40.

Puis-je utiliser le SA-D40 sans enceintes additionnelles ?

Non, le SA-D40 est un amplificateur home cinéma qui nécessite des enceintes externes pour fonctionner. Vous devez connecter au moins deux enceintes avant et une enceinte centrale pour un son surround de base.

Que faire si le système ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise murale fonctionne. Assurez-vous que l'interrupteur d'alimentation à l'arrière de l'appareil est en position marche.

Comment régler le volume des enceintes ?

Utilisez la molette de volume sur la façade avant ou la télécommande. Pour un réglage précis, accédez au menu de configuration et ajustez le niveau de chaque canal individuellement.

Le son est déformé, que dois-je vérifier ?

Vérifiez les connexions des enceintes (polarité +/-). Assurez-vous que le volume n'est pas trop élevé. Testez avec une source différente. Si le problème persiste, réduisez les basses ou désactivez les modes sonores.

Comment nettoyer mon Sony SA-D40 ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour dépoussiérer les surfaces. Pour les grilles d'aération, un pinceau doux peut être utilisé. N'utilisez jamais de produits chimiques ou d'eau.

Puis-je remplacer le fusible moi-même ?

Oui, mais uniquement avec un fusible de même type et calibre. Débranchez l'appareil, ouvrez le compartiment fusible près de la prise d'alimentation et remplacez-le. Si le fusible saute à nouveau, consultez un technicien.

Le SA-D40 est-il compatible avec les enceintes de 8 ohms ?

Oui, le SA-D40 est conçu pour fonctionner avec des enceintes de 6 à 16 ohms. Les enceintes de 8 ohms sont parfaitement adaptées.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Maintenez enfoncé le bouton 'Power' tout en appuyant sur 'Input' pendant 5 secondes. L'écran affiche 'RESET' et l'appareil redémarre. Tous les réglages personnalisés seront effacés.

Où trouver la notice d'utilisation complète ?

Vous pouvez télécharger la notice au format PDF gratuitement sur des sites comme notice-facile.com en recherchant le modèle Sony SA-D40. La notice contient toutes les instructions détaillées.

MODE D'EMPLOI SA-D40 SONY

SONY®

4-727-386-12[1]

1 1 7 0 7 0 0 4 0 1 (1)

7 2 7 3 8 6 1 2 (1)

Système d'enceintes multimédia

Mode d'emploi

http://www.sony.net/

©2017 Sony Corporation Imprimé en Chine

SA-D20/SA-D40

AVERTISSEMENT

Pour réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à des égouttements ou des éclaboussures, et ne placez pas d'objets remplis de liquides, tels que des vases, sur l'appareil.

Pour réduire les risques d'incendie, ne couvrez pas l'ouverture de ventilation de l'appareil avec des journaux,

des nappes, des rideaux, etc. N'exposez pas l'appareil à des sources de flammes nues (par exemple,

des bougies allumées). Comme la fiche principale sert à déconnecter l'appareil du secteur, branchez l'appareil sur une prise secteur facilement accessible.

Comme la fiche principale sert à déconnecter l'appareil du secteur, branchez l'appareil sur une prise secteur facilement accessible. Si vous remarquez une anomalie dans l'appareil, débranchez la fiche principale de la prise secteur.

Débranchez immédiatement la prise secteur. N'installez pas l'appareil dans un espace confiné, comme une banquette arrière ou une armoire encastrée.

N'installez pas l'appareil dans un espace confiné, comme une bibliothèque ou une armoire encastrée. N'exposez pas les piles ou les appareils avec des piles installées à une chaleur excessive, comme

N'EXPOSEZ PAS LES PILES OU LES APPAREILS AVEC DES PILES INSTALLÉES À UNE CHALEUR EXCESSIVE, TELLE QUE LE SOLEIL OU LE FEU.

Pour éviter les blessures, cet appareil doit être solidement fixé au sol/au mur conformément aux

instructions d'installation. L'appareil n'est pas déconnecté du secteur tant qu'il est branché sur la prise secteur, même si

L'appareil n'est pas déconnecté si l'appareil lui-même a été éteint.

Pour les clients en Inde

Pour les clients en Inde Élimination des anciens équipements électriques et électroniques (applicable dans l'Union européenne

et dans les autres pays européens avec des systèmes de collecte séparés)

Pour les clients aux Émirats arabes unis

Déballage

- Enceintes satellites

- Télécommande

Fixation des patins en caoutchouc aux enceintes satellites

Fixez les patins de pied (fournis) sous les enceintes pour les stabiliser et les empêcher de glisser.

empêcher de glisser.

par exemple SA-D40

Insertion des piles dans la télécommande

Insérez deux piles R03 (format AAA) (fournies) en faisant correspondre les extrémités ⊕ et ⊖ des piles avec les marques à l'intérieur du compartiment. Pour utiliser la télécommande, pointez-la vers le capteur de télécommande sur le caisson de basses.

- Ne laissez pas la télécommande dans un endroit extrêmement chaud ou humide.

- N'utilisez pas une pile neuve avec une pile usagée. - Ne laissez pas tomber d'objet étranger dans la télécommande.

- NE LAISSEZ PAS TOMBER D'OBJET ÉTRANGER DANS LE BOÎTIER DE LA TÉLÉCOMMANDE, en particulier lors du remplacement des piles. - N'exposez pas le capteur de télécommande à la lumière directe du soleil ou à un éclairage artificiel. Cela pourrait

- NE PAS EXPOSER au dysfonctionnement.

- Si vous n'avez pas l'intention d'utiliser la télécommande pendant une période prolongée, retirez les piles pour éviter tout dommage dû à une fuite ou à la corrosion.

Index des pièces et commandes

Caisson de basses

Panneau avant

① Bouton I/⏻ (marche/veille)

Met le système sous tension ou en veille.

mode

2 Touche FUNCTION

Sélectionne une source d'entrée

3 Capteur de télécommande

Témoins FUNCTION

4F

[Non-texte]

BLUETOOTH

S'allume en vert lorsque la fonction est

sélectionnée. (Fonction BLUETOOTH® : s'allume

ou clignote en bleu.) Lorsque le système s'allume, le témoin de la fonction qui était

allumé, le témoin de la fonction réglée la dernière fois s'allume.

Télécommande (remote)

1 I/ (marche/veille)

Allume le système ou le met en veille

mode.

② FUNCTION

Sélectionne une source d'entrée.

3 ▶ II (lecture/pause)

Démarre/Interrompt la lecture sur un périphérique USB.

4 (retour arrière/saut arrière)/▶▶ avant rapide

avant rapide/saut avant), (dossier) +/-

Sélectionne les fichiers/dossiers sur un périphérique USB.

5 VOLUME +/-

Règle le volume.

Il y a un point tactile à droite du

bouton VOLUME +. Utilisez le point tactile comme référence lors de l'utilisation de la télécommande

référence lors de l'utilisation de la télécommande.

Installation

Étape 1 : Positionnement du système de haut-parleurs

Placez les enceintes et le caisson de basses où vous le souhaitez dans la pièce. Quel que soit l'endroit où le système d'enceintes

est placé, vous pourrez obtenir le meilleur son possible.

* Uniquement pour SA-D40

Pour installer les enceintes satellites sur un mur

Préparez des vis (A)* (non fournies) adaptées au trou situé à l'arrière de chaque enceinte (B). Ensuite, fixez les vis au mur (C). Vous pouvez accrocher les enceintes aux vis. * Les vis (A) nécessaires sont deux pour SA-D20 ou quatre pour SA-D40.

① ② ③

©

4 mm

C

(1) 5 m.m.

5mm

10 mm

©

6 to

(5 to

- Sony n'est pas responsable des accidents ou dommages causés par une installation inadéquate, une résistance insuffisante du mur ou une installation incorrecte des vis, une catastrophe naturelle, etc.

Installation incorrecte des vis, clarté naturelle, etc.

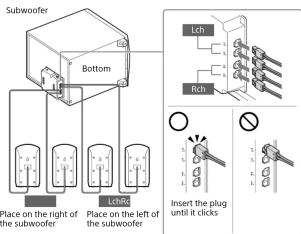

Étape 2 : Connexion des enceintes satellites

Connectez les cordons des enceintes satellites aux bornes des enceintes satellites du caisson de basses.

Les enceintes satellites fournies sont toutes identiques et il n'y a pas de différence entre la gauche et la droite.

L'enceinte satellite connectée à "Rch" doit être placée du côté droit du caisson de basses et

l'enceinte

SA-D20

SA-D40

Étape 3 : Connexion du système à votre téléviseur et au secteur

Avant de connecter le système au secteur, connectez-le d'abord à votre téléviseur.

1 Connectez le système à votre téléviseur comme sur l'illustration ci-dessus.

1. Connectez le cordon d'alimentation à l'adaptateur secteur. Ensuite, connectez l'adaptateur

adaptateur secteur au système.

3 Connectez le cordon d'alimentation à la prise secteur.

Le caisson de basses passe en mode veille.

N'utilisez pas un adaptateur secteur autre que celui fourni avec ce système.

Étape 4 : Mise sous tension du système

1 Appuyez sur I/○ sur le caisson de basses ou sur la télécommande.

Le caisson de basses s'allume.

Écoute des sources d'entrée

Écoute d'un téléviseur

Vous pouvez écouter un téléviseur connecté au système.

1 Appuyez sur FUNCTION pour sélectionner TV.

L'indicateur TV s'allume en vert.

2 Sélectionnez le programme TV sur le téléviseur.

1. Appuyez sur VOLUME +/- pour régler le

volume

Note

Si le volume est trop faible, réglez-le à l'aide de la télécommande du téléviseur.

la télécommande du téléviseur

Écoute d'un périphérique USB

En connectant un périphérique USB (contenant des fichiers musicaux copiés depuis votre ordinateur), vous pouvez lire des fichiers musicaux via ce système. Ce système lit les fichiers MP3 et WMA. Assurez-vous que le système est éteint avant de connecter ou de déconnecter un périphérique USB.

Voyant USB

1 Connectez le périphérique USB au port -(USB) du caisson de basses.

1. Appuyez plusieurs fois sur FUNCTION pour sélectionner USB.

Le voyant USB s'allume en vert.

1. Appuyez sur ▶II

La lecture démarre et le voyant USB PLAY s'allume en vert.

4 Appuyez sur VOLUME +/- pour régler le volume.

Autres opérations

- Si une connexion par câble USB est nécessaire, connectez le câble USB fourni avec le périphérique USB à connecter. Consultez le manuel d'utilisation fourni avec le périphérique USB pour plus de détails sur la méthode d'utilisation.

- Ne connectez pas le système et le périphérique USB via un concentrateur USB.

- Lorsque le périphérique USB est inséré, le système lit tous les fichiers du périphérique USB. S'il y a de nombreux dossiers ou fichiers sur le périphérique USB, la lecture peut prendre beaucoup de temps.

- Avec certains périphériques USB connectés, après une opération, il peut y avoir un délai avant que celle-ci soit

exécutée par ce système. - La compatibilité avec tous les logiciels d'encodage/écriture ne peut être garantie. Si les fichiers audio sur le périphérique USB ont été

encodés à l'origine avec un logiciel incompatible, ces fichiers peuvent produire du bruit ou un son interrompu, ou peuvent ne pas

être lus du tout. Ce système ne peut pas lire les fichiers audio sur le lecteur USB dans les cas suivants :

- Ce système ne peut pas lire les fichiers audio sur le périphérique USB dans les cas suivants : lorsque le nombre total de fichiers audio dans un dossier dépasse 256.

- lorsque le nombre total de dossiers sur un périphérique USB dépasse 256 (y compris le dossier "ROOT" et les dossiers vides).

- Les nombres de fichiers/dossiers lisibles ci-dessus peuvent varier en fonction de la structure des fichiers et des dossiers. N'enregistrez pas d'autres types de fichiers ou de dossiers inutiles sur un périphérique USB contenant des fichiers audio.

- Le système peut lire jusqu'à une profondeur de huit dossiers uniquement.

- Ce système ne prend pas nécessairement en charge toutes les fonctions fournies dans un périphérique USB connecté. - Les dossiers sans fichiers audio sont ignorés.

- Les dossiers sans fichiers audio sont ignorés. - Ce système est conçu pour la lecture des

- MP3 : extension de fichier ".mp3"

- WMA : extension de fichier ".wma"

- Notez que même si le nom de fichier a la bonne extension, si le fichier réel diffère, le système peut produire du bruit ou fonctionner mal.

Utilisation de la fonction BLUETOOTH

Vous pouvez écouter de la musique depuis votre téléphone mobile BLUETOOTH ou un appareil BLUETOOTH via une connexion sans fil. Le système prend en charge les profils A2DP BLUETOOTH. Pour plus de détails sur la technologie sans fil BLUETOOTH, voir "Technologie sans fil BLUETOOTH".

À propos de l'appairage Afin d'utiliser la fonction BLUETOOTH, il est nécessaire d'enregistrer les appareils au préalable. Cet enregistrement est appelé "appairage". L'appairage est nécessaire pour qu'un appareil se connecte pour la première fois. Si vous enregistrez un appareil une fois, vous n'aurez pas besoin de l'appairer à nouveau avec le même appareil, sauf si vous initialisez le système. Cependant, dans les cas suivants, vous devrez effectuer

les cas suivants, vous devrez effectuer à nouveau l'appairage : - Les informations d'appairage sont supprimées à la suite d'une réparation du système. - L'historique de connexion avec le système est supprimé sur l'appareil connecté.

- L'historique de connexion du système est supprimé. Remarques - Le système peut être appairé avec jusqu'à huit appareils. Si un autre appareil est appairé, les informations d'appairage de l'appareil ayant la date de connexion la plus ancienne sont remplacées par les nouvelles informations.

- Lors de la suppression des informations d'appairage de ce système ou lors d'un nouvel appairage après un retour de réparation, il se peut que vous ne puissiez pas appairer avec l'appareil auquel vous vous connectez si les informations de ce système restent (iPhone, etc.). Dans ce cas, supprimez les informations d'enregistrement de ce système sur l'appareil à connecter et appairez-le à nouveau. - Pour vous connecter à un PC, le PC doit disposer de la technologie sans fil BLUETOOTH.

Étape 1 : Appairage et connexion du système avec un appareil BLUETOOTH

Placez le système et l'appareil BLUETOOTH à moins d'un mètre l'un de l'autre.

1 Sélectionnez la fonction BLUETOOTH en appuyant plusieurs fois sur FUNCTION. Le témoin BLUETOOTH du système clignote et le système est prêt pour l'appairage.

2 Réglez l'appareil BLUETOOTH en mode appairage. Pour plus de détails sur le réglage de l'appareil BLUETOOTH en mode appairage, reportez-vous au mode d'emploi fourni avec l'appareil.

3 Sélectionnez "SA-D20" ou "SA-D40" sur l'écran de l'appareil BLUETOOTH. Le témoin BLUETOOTH du système clignote et le système commence à se connecter. Si un code PIN est demandé, saisissez "0000". Effectuez ces étapes dans les cinq minutes, sinon l'appairage sera annulé.

4 Une fois l'appairage terminé, l'appareil et le système sont connectés automatiquement. Lorsque la connexion est établie, le système passe en mode lecture, le témoin BLUETOOTH du système s'allume et les informations de l'appareil appairé sont stockées dans le système.

Témoin BLUETOOTH

À propos du témoin de connexion BLUETOOTH Le témoin BLUETOOTH sur la face avant s'allume ou clignote en bleu pour indiquer l'état du système.

Indicateur d'état du système Le système est en cours d'appairage/en attente d'appairage. Clignote Le système se connecte à un indicateur PLERTERTIAL.

Le système a établi une connexion avec un appareil BLUETOOTH. S'allume Le système n'est pas en mode BLUETOOTH. S'éteint.

Astuce - Lorsque l'indicateur BLUETOOTH cesse de clignoter et s'éteint, refaites les opérations d'appairage à partir de l'étape 1.

Remarques - Les appareils BLUETOOTH à connecter doivent prendre en charge A2DP (Advanced Audio Distribution Profile). - Pour plus de détails sur le fonctionnement des appareils connectés, reportez-vous aux instructions d'utilisation fournies avec les appareils. - Utilisez un appareil BLUETOOTH tel qu'un téléphone mobile BLUETOOTH dans un endroit facilement visible dans la même pièce où se trouve le caisson de basses.

- Si un équipement Wi-Fi est utilisé, la communication BLUETOOTH peut devenir instable. Dans ce cas, utilisez l'appareil BLUETOOTH aussi près que possible du caisson de basses. - Le son peut être interrompu en raison d'un problème

- Le son peut être interrompu en raison d'un problème avec l'appareil BLUETOOTH. - "Passkey" peut être appelé "Passcode", "PIN code", "PIN number" ou "Password", etc., selon l'appareil.

- L'état d'attente d'appairage du système est annulé après environ cinq minutes, et l'indicateur sur le panneau avant clignote. Si l'appairage ne réussit pas, répétez la procédure à partir de l'étape 2.

Étape 2 : Écouter de la musique avec la connexion BLUETOOTH

Le système prend en charge la protection du contenu SCMS-T. Vous pouvez écouter un appareil BLUETOOTH qui prend en charge la protection du contenu SCMS-T. Avant de commencer les opérations de lecture de musique, vérifiez les points suivants : • La fonction BLUETOOTH sur l'appareil BLUETOOTH

- La fonction BLUETOOTH sur l'appareil BLUETOOTH est activée. - La procédure d'appairage est terminée sur le système et l'appareil BLUETOOTH.

1 Sélectionnez la fonction BLUETOOTH en appuyant plusieurs fois sur FUNCTION.

L'indicateur BLUETOOTH clignote. 2 Démarrez la connexion BLUETOOTH depuis l'appareil BLUETOOTH. L'indicateur BLUETOOTH sur le panneau avant s'allume lorsque la connexion BLUETOOTH est établie.

3 Démarrez la lecture sur l'appareil BLUETOOTH.

4 Réglez le volume. Réglez le volume de l'appareil BLUETOOTH à un niveau modéré et appuyez sur les boutons VOLUME +/- de la télécommande pour régler le volume du système.

Remarque - Si l'appareil source a une fonction d'amplification des basses ou une fonction d'égaliseur, désactivez-les. Si ces fonctions sont activées, le son peut être déformé. - Dans les cas suivants, vous devrez refaire la connexion BLUETOOTH : - L'alimentation du système ne s'allume pas. - L'alimentation de l'appareil BLUETOOTH ne s'allume pas, ou la fonction BLUETOOTH est désactivée. - La connexion BLUETOOTH n'est pas établie. - Si plusieurs appareils appariés avec le système sont en cours de lecture, le son ne sera entendu que depuis un seul de ces appareils.

Étape 3 : Terminer la connexion BLUETOOTH

Terminez la connexion BLUETOOTH par l'une des opérations listées ci-dessous. - Utilisez le périphérique BLUETOOTH pour terminer la connexion. Pour plus de détails, reportez-vous au mode d'emploi fourni avec le périphérique. - Éteignez le périphérique BLUETOOTH. - Éteignez le système. - Sélectionnez une fonction autre que BLUETOOTH.

Pour supprimer toutes les informations d'appairage Lorsque la fonction BLUETOOTH est sélectionnée, maintenez enfoncée la touche ▶II sur le caisson de graves pendant plus de deux secondes et appuyez sur VOLUME- sur la télécommande. Les informations d'appairage seront supprimées et le système s'éteindra automatiquement.

Dépannage

Si vous rencontrez un problème avec votre système de haut-parleurs, consultez la liste suivante et prenez les mesures indiquées. Si le problème persiste, consultez votre revendeur Sony le plus proche. Assurez-vous d'apporter à la fois votre caisson de graves et vos enceintes satellites, même s'il semble que seul l'un d'eux présente un problème, lorsque vous demandez une réparation.

Son

Aucun son ne provient du système de haut-parleurs. • Si le téléviseur combine une sortie casque comme sortie audio, assurez-vous que le réglage de sortie audio du téléviseur est réglé sur haut-parleur. Pour plus de détails, reportez-vous au mode d'emploi fourni avec le téléviseur.

- Vérifiez que le volume du téléviseur n'est pas réglé sur faible ou en sourdine. - Assurez-vous que toutes les connexions ont été correctement effectuées.

- Assurez-vous que le volume du système de haut-parleurs a été correctement augmenté. - Assurez-vous que la source d'entrée correcte a été sélectionnée.

• Assurez-vous que le système de haut-parleurs n'est pas en mode veille. Il y a une distorsion dans la sortie des haut-parleurs.

- Vérifiez si des fonctions d'amélioration du son sur le périphérique connecté ont été activées. Si c'est le cas, désactivez-les.

Il y a un bourdonnement ou un bruit dans la sortie des haut-parleurs • Assurez-vous que toutes les connexions ont été correctement effectuées.

- Assurez-vous qu'aucun des composants audio n'est positionné trop près du téléviseur. - Si le niveau de volume du système de haut-parleurs est réglé au maximum, un bruit parasite

peut être émis. Le son s'est arrêté soudainement. • Assurez-vous que toutes les connexions ont été

correctement effectuées. Le contact entre les fils de haut-parleur nus aux bornes des haut-parleurs peut provoquer un court-circuit. - Débranchez le cordon d'alimentation, rebranchez-le

- Débranchez le cordon d'alimentation, rebranchez-le, puis rallumez le système en appuyant sur I/☐. Les sons graves sont produits de manière trop lourde.

- Certains enregistrements sont réalisés avec une forte accentuation des graves, ce qui peut être excessif dans certains cas.

Aucun son n'est émis par certains haut-parleurs. - Vérifiez que les cordons des haut-parleurs sont complètement insérés dans les bornes du

- Subwoofer. - Rallumez le système en appuyant sur I/⏻. Périphérique USB

Aucun son n'est émis par le périphérique USB. • Le périphérique USB n'est pas connecté correctement. Déconnectez le périphérique USB du système, puis reconnectez-le.

Il y a du bruit, des sauts ou un son déformé. • Déconnectez le périphérique USB du système, puis reconnectez-le.

- Les données musicales elles-mêmes contiennent du bruit ou le son est déformé. Du bruit a pu être introduit lors de la création des données musicales en raison des conditions de l'ordinateur. Créez à nouveau les données musicales. - Le débit binaire utilisé lors de l'encodage des fichiers était faible. Envoyez des fichiers encodés avec un débit plus élevé.

La lecture met du temps à démarrer. • Le processus de lecture peut prendre du temps

dans les cas suivants. — Il y a de nombreux dossiers ou fichiers sur le périphérique USB. — La structure des fichiers est extrêmement complexe.

- La capacité mémoire est excessive. - La mémoire interne est fragmentée. Le périphérique USB n'est pas reconnu.

- Déconnectez le périphérique USB du système, puis reconnectez-le. - L'indicateur USB PLAY clignote deux fois si un périphérique USB incompatible est connecté. - L'indicateur USB PLAY clignote quatre fois si un périphérique USB est connecté via un concentrateur USB. Connectez toujours un périphérique USB directement

Les fichiers ne peuvent pas être lus. Le fichier audio n'a pas l'extension du système. Les données ne sont pas stockées au format MP3/WMA. Les périphériques de stockage USB formatés avec des systèmes de fichiers autres que FAT16 ou FAT32 ne sont pas pris en charge. Si vous utilisez un périphérique de stockage USB partitionné, seuls les fichiers de la première partition peuvent être lus. Les fichiers chiffrés ou protégés par mot de passe, etc. ne peuvent pas être lus. Ce système prend en charge FAT16 et FAT32, mais certains périphériques de stockage USB peuvent ne pas prendre en charge tous ces systèmes FAT. Pour plus de détails, consultez le manuel d'utilisation de chaque périphérique de stockage USB ou contactez le fabricant.

BLUETOOTH

Aucun son n'est émis par le périphérique BLUETOOTH. Assurez-vous que le système n'est pas trop éloigné du périphérique BLUETOOTH, ou que le système ne reçoit pas d'interférences d'un réseau Wi-Fi, d'un autre périphérique sans fil 2,4 GHz ou d'un four à micro-ondes. Vérifiez que la connexion BLUETOOTH est correctement établie entre le système et le périphérique BLUETOOTH. Appairez à nouveau le système et le périphérique BLUETOOTH. Éloignez le système des objets métalliques. Assurez-vous que le système est en mode BLUETOOTH. Assurez-vous que le système est en mode BLUETOOTH.

Le son saute ou la distance de transmission est courte. Si un appareil générant des rayonnements électromagnétiques, comme un réseau Wi-Fi, d'autres appareils BLUETOOTH ou un four à micro-ondes, se trouve à proximité, éloignez-vous de ces appareils. Retirez tout obstacle entre le système et l'appareil BLUETOOTH, ou éloignez-vous de l'obstacle. Placez le système et l'appareil BLUETOOTH aussi près que possible l'un de l'autre. Repositionnez le système. Repositionnez l'appareil BLUETOOTH.

La connexion ne peut pas être établie. Effectuez à nouveau l'appairage.

L'appairage ne peut pas être terminé. Rapprochez également le système et l'appareil BLUETOOTH. Supprimez les informations du système de votre appareil BLUETOOTH et effectuez à nouveau l'appairage.

Spécifications

Enceintes satellites

Système d'enceintes Large bande, bass reflex

Unités d'enceintes Type cône 80 mm

Dimensions (environ) 105 mm × 188 mm × 106 mm

122 mm

Masse (environ) 0,5 kg

Caisson de basses

Système d'enceintes

Caisson de basses actif, bass reflex Unité d'enceinte

Type cône 160 mm Dimensions (environ)

250 mm × 337 mm × 400 mm

Masse (environ)

4,5 kg

Entrée

Mini prise stéréo × 1

Port ← (USB) Type A

Section amplificateur

Enceintes satellites Puissance de sortie (nominale)

Puissance de sortie (nominale) SA-D20 : 8 W + 8 W

(à 5 + 5 ohms, 1 kHz, 1 % DHT) SA-D40 : 10 W + 10 W

(à 6 + 6 ohms, 1 kHz

Puissance de sortie HMS (référence) SA-D20 : 15 W + 15 W

(à 5 + 5 ohms, 1 kHz, 10 % DHT)

SA-D40 : 20 W + 20 W (à 6 + 6 ohms, 1 kHz, 10 % DHT)

Caisson de basses

Puissance de sortie AMS (référence) SA-D30 : 30 W (à 4 ohms, 70 L

SA-D40 : 40 W (sous 4 ohms, 70 Hz, 10 % de DHT)

Section USB

Courant maximal

Section BLUETOOTH

Système de communication

Spécification BLUETOOTH version 2.1+EDR

Sortie

Classe de puissance 2 de la spécification BLUETOOTH

Portée de communication maximale

Ligne de visée, environ 10 m

Bande de fréquences : bande 2,4 GHz (2,4000 GHz - 2,4835 GHz)

1. 1.1

Méthode de modulation : FHSS (étalement de spectre par saut de fréquence)

Spectre

A2DP (Advanced Audio Distribution Profile)

Profil(s) pris en charge

SBC ⁺⁰

Plage de transmission (A2DP

20 Hz - 20 000 Hz (fréquence d'échantillonnage 44,1 kHz)

*1 La portée réelle varie en fonction de

facteurs tels que les obstacles entre les appareils, les champs magnétiques autour d'un four à micro-ondes,

les champs magnétiques autour d'un four à micro-ondes, l'électricité statique, le téléphone sans fil, la réception

la sensibilité de réception, le système d'exploitation, les logiciels

applications, etc.

*2 Les profils standard BLUETOOTH indiquent l'objectif de la communication BLUETOOTH

entre les appareils.

*3 Codec : format de compression et de conversion du signal audio

*4 Codec à sous-bandes

Généralités

Alimentation

SA-D20 : DC 18 V 0,8 A SA-D40 : DC 18 V 1,0 A

(adaptateur secteur fourni)

Adaptateur secteur Entrées : 100 V, 240 V, CA, 50/60 Hz

Entrée : 100 V - 240 V CA Sortie : DC 18 V 2,6 A

Consommation électrique

SA-D20 : 15 W SA-D40 : 18 W

La conception et les spécifications peuvent être modifiées sans préavis.

Technologie sans fil

BLUETOOTH

La technologie sans fil BLUETOOTH est une technologie sans fil à courte portée qui relie les appareils numériques,

tels que les ordinateurs personnels et les appareils photo numériques. Grâce à la technologie sans fil

BLUETOOTH, vous pouvez utiliser les appareils concernés dans un rayon d'environ 10 mètres.

La technologie sans fil BLUETOOTH est

La technologie sans fil BLUETOOTH est

couramment utilisé entre deux appareils, mais un seul appareil peut être connecté à plusieurs

un seul appareil peut être connecté à plusieurs appareils.

Vous n'avez pas besoin de fils pour vous connecter comme

avec une connexion USB, et vous n'avez pas besoin de placer les appareils face à face comme

avec la technologie infrarouge sans fil.

Vous pouvez utiliser la technologie avec un

appareil BLUETOOTH dans votre sac ou votre poche. La technologie sans fil BLUETOOTH est une norme

mondiale prise en charge par des milliers d'

entreprises. Ces entreprises produisent des produits conformes à la norme mondiale.

produits conformes à la norme mondiale.

Version et profils BLUETOOTH pris en charge

Version et profils BLUETOOTH pris en charge

Un profil désigne un ensemble standard de capacités pour diverses fonctionnalités de produits BLUETOOTH.

pour diverses capacités de produits BLUETOOTH. Le système prend en charge les

versions et profils BLUETOOTH suivants.

Version BLUETOOTH prise en charge : norme BLUETOOTH version 2.1 + EDR

(Enhanced Data Rate)

Profils BLUETOOTH pris en charge : A398/Advanced Audio Distribut

A2DP (Advanced Audio Distribution Profile) Remarques

Remarques • Pour votre

Le périphérique BLUETOOTH à connecter doit prendre en charge le même profil que le système. Même si le périphérique

prend en charge le même profil, les fonctions peuvent différer

en raison des spécifications du périphérique BLUETOOTH

• La lecture audio sur le système peut être retardée

par rapport à celle du périphérique BLUETOOTH en raison des caractéristiques de la technologie sans fil BLUETOOTH

techn

Portée de communication

efficace

Les périphériques BLUETOOTH doivent être utilisés à une distance

d'environ 10 mètres (distance sans obstacle) les uns des autres. La portée effective

distance) for each other. The effective communication range may become shorter

under the following conditions.

- When a person, metal object, wall or other obstruction is between the devices with

BLUETOOTH connection

- Locations where a wireless LAN is installed - Around microwave ovens that are in use

- Locations where other electromagnetic waves occur

Effects of other devices

BLUETOOTH devices and wireless LAN

802.11b/g) use the same frequency band (2.4 GHz). When using ways PLUETO/RTU device

GHZ). When using your Bluetooth device near a device with wireless LAN capability.

electromagnetic interference may occur. This

could result in lower data transfer rates, nois or inability to connect. If this happens, try the

of inability to connect. If this happens, try the following remedies:

- Try connecting the system and BLUETOOTH mobile phone or BLUETOOTH device when you are at least

10 meters away from the wireless LAN equipment

- Coupez l'alimentation de l'équipement LAN sans fil lorsque vous utilisez votre appareil BLUETOOTH à moins de 10

mètres

Effets sur d'autres appareils

Les ondes radio émises par le système peuvent

interférer avec le fonctionnement de certains appareils médicaux. Étant donné que cette interférence peut entraîner un

dysfonctionnement, coupez toujours l'alimentation du

système, du téléphone mobile BLUETOOTH et de l'

appareil BLUETOOTH dans les endroits suivants :

- Dans les hôpitaux, sur les avions, dans les avions, dans les stations-service et tout endroit où des gaz inflammables peuvent être

présents • Près d'un

Remarques

• Le système

avec la spécification BLUETOOTH comme moyen d'assurer la sécurité lors de la communication utilisant

la technologie BLUETOOTH. Cependant, cette sécurité peut

être insuffisante en fonction des paramètres et d'autres facteurs, soyez donc toujours prudent lorsque

communication via BLUETOOTH

• Sony cannon

ou toute autre perte résultant de fuites d'informations lors de la communication via BLUETOOTH

lors de la communication via la technologie BLUETOOTH.

- La communication BLUETOOTH n'est pas nécessairement garantie avec tous les appareils BLUETOOTH qui ont

garantie avec tous les appareils BLUETOOTH qui ont le même profil que le système.

- Les appareils BLUETOOTH connectés au système doivent être conformes à la spécification BLUETOOTH.

prescrite par le Bluetooth SIG, Inc., et doivent

être certifiés conformes. Cependant, même lorsqu'un appareil est conforme à la spécification BLUETOOTH

il peut y avoir des cas où les caractéristiques ou

spécifications de l'appareil BLUETOOTH rendent la connexion impossible, ou peuvent entraîner des différences

de méthodes de contrôle, d'affichage ou de fonctionnement.

- Du bruit peut se produire ou le son peut être coupé selon l'appareil BLUETOOTH connecté

au système, l'environnement de communication ou les conditions environnantes.

Précautions

Sécurité

- Débranchez complètement le cordon d'alimentation (câble secteur) de la prise murale (secteur) s'il ne va pas être

utilisé pendant une période prolongée. Lorsque vous

débranchez le système, saisissez toujours la fiche. Ne tirez jamais sur le cordon lui-même.

- Si un objet solide ou un liquide pénètre dans le

système, débranchez-le et faites-le vérifier par du personnel qualifié avant de le réutiliser.

• Le cordon d'alimentation secteur ne peut être remplacé que par un

centre de service agréé.

Fonctionnement

- Ne faites pas fonctionner le système de haut-parleurs avec une puissance continue dépassant la puissance d'entrée maximale du

système. - Si la polarité des connexions électriques n'est pas

correcte, les graves seront faibles et la

position des différents instruments sera imprécise.

- Avant de connecter, allumez l'amplificateur (caisson de basses) pour éviter d'endommager le système de haut-parleurs.

• La grille du haut-parleur ne peut pas être retirée. Ne

Ne tentez pas de retirer la grille du système de haut-parleurs. Si vous essayez de la retirer, vous risquez d'endommager le

haut-parleur.

- Le niveau de volume ne doit pas être augmenté au point de provoquer une distorsion.

- Ne placez pas le système de haut-parleurs dans une position inclinée.

- Ne placez pas le système de haut-parleurs dans des endroits qui sont :

Extrêmement chauds ou froids

Poussiéreux ou secs Très humides

Sujets à des vibrations

Exposés directement au soleil Prudence lors du placement

- Faites preuve de prudence lors du placement du système de haut-parleurs sur un sol spécialement traité (ciré, huilé, poli, etc.)

car des taches ou une décoloration peuvent en résulter.

- Si vous installez le système avec son dos contre un mur, placez-le à au moins 10 cm du mur afin de

ne pas

Nettoyage

Nettoyez les enceintes avec un chiffon doux

légèrement humidifié avec une solution de détergent doux ou de l'eau. N'utilisez pas de tampon abrasif, de poudre à récurer ou de solvant tel que l'alcool ou le benzène.

eau. N'utilisez pas de tampon abrasif, de poudre à récurer ou de solvant tel que l'alcool ou le benzène.

À propos de votre téléviseur

Si les enceintes provoquent une irrégularité de couleur, éteignez le téléviseur puis rallumez-le après

15 à 30 minutes. Si l'irrégularité de couleur persiste, éloignez les enceintes de votre téléviseur.

15 à 30 minutes. Si l'irrégularité de couleur persiste, éloignez les enceintes de votre téléviseur.

ensemble.

Licence et marque déposée

Avis

• Technologie de codage audio MPEG Layer-3 et brevets

sous licence de Fraunhofer IIS et Thomson.

- Windows Media est une marque déposée de Microsoft Corporation aux États-Unis

et/ou dans d'autres pays. • Ce produit est protégé par certaines propriétés intellectuelles

- Ce produit est protégé par certains droits de propriété intellectuelle de Microsoft Corporation. L'utilisation ou

la distribution de cette technologie en dehors de ce produit est interdite sans licence de

Microsoft ou d'une filiale autorisée de Microsoft.

- La marque verbale BLUETOOTH® et les logos sont des marques déposées de Bluetooth SIG, Inc.

et toute utilisation de ces marques par Sony Corporation est

sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

4 Une fois l'appairage terminé, le

périphérique et le système sont

connectés automatiquement.

Lorsque la connexion est établie, le

système passe en mode lecture, l'indicateur BLUETOOTH du système s'allume

et les informations du périphérique appairé

sont stockées dans le système.

Indicateur BLUETOOTH

Terminez la connexion BLUETOOTH par n'importe quel

• Utilisez le périphérique BLUETOOTH pour terminer la

connexion. Pour plus de détails, reportez-vous aux instructions

fournies avec l'appareil. • Éteignez le périphérique BLUETOOTH

- Éteignez le périphérique BLUETOOTH. - Éteignez le système.

- Sélectionnez une fonction autre que BLUETOOTH.

Pour supprimer toutes les informations

d'appairage

Lorsque la fonction BLUETOOTH est sélectionnée,

maintenez enfoncée la touche ▶ sur le caisson de basses pendant deux secondes, puis appuyez sur VOLUME sur la

télécommande. Les informations d'appairage seront

supprimées et le système s'éteindra

automatiquement.

au système. • Le périphérique USB ne fonctionne pas correctement. Reportez-vous au manuel d'utilisation du périphérique USB pour savoir comment résoudre ce problème. La lecture ne démarre pas. - Déconnectez le périphérique USB du système, puis reconnectez-le. - Appuyez sur ▶II pour démarrer la lecture. Un périphérique USB est connecté via un concentrateur USB. Connectez toujours un périphérique USB directement au système. • Le périphérique USB ne fonctionne pas correctement. Reportez-vous au manuel d'utilisation du périphérique USB pour savoir comment résoudre ce problème. La lecture ne démarre pas. - Déconnectez le périphérique USB du système, puis reconnectez-le. - Appuyez sur ▶II pour démarrer la lecture.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]
