KDL-32P3600 - Téléviseur SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LCD
Marque	Sony
Modèle	KDL-32P3600
Taille d'écran	32 pouces (81 cm de diagonale)
Résolution d'affichage	1920 x 1080 pixels (Full HD)
Dimensions avec pied (L x H x P)	80,6 x 55,7 x 22,1 cm
Dimensions sans pied (L x H x P)	80,6 x 50,7 x 9,3 cm
Poids avec pied	13,0 kg
Poids sans pied	11,5 kg
Alimentation	220-240 V CA, 50 Hz
Consommation électrique (mode Standard)	88 W
Consommation en veille	0,3 W ou moins
Puissance audio	10 W + 10 W (RMS)
Système de réception	DVB-T (numérique terrestre), PAL/SECAM (analogique)
Connecteurs	3 x HDMI, 2 x Péritel, Component, USB, PC, antenne, sortie audio optique, casque
Fonctions principales	Guide EPG, listes de favoris, commande HDMI, lecture USB (photo/musique), modes image (Intense, Standard, Cinéma, Photo), économie d'énergie, arrêt temporisé, verrouillage parental
Entretien	Nettoyage avec un linge doux sec ou légèrement humide (détergent doux). Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Ne pas obstruer les orifices de ventilation. Ne pas exposer à la pluie ou à l'humidité. Débrancher en cas d'orage. Fixer le téléviseur pour éviter tout basculement.
Accessoires fournis	Télécommande RM-ED017, piles AA (2), cordon d'alimentation, pied avec vis
Pièces détachées et réparabilité	Support mural optionnel SU-WL500. Disponibilité des pièces pendant 7 ans après l'arrêt de la production. Garantie constructeur 2 ans.
Informations générales	Notice d'utilisation : 208 pages. Fabricant : Sony Corporation, Tokyo. Représentant UE : Sony Deutschland GmbH, Stuttgart.

FOIRE AUX QUESTIONS - KDL-32P3600 SONY

Comment régler les chaînes automatiquement sur le Sony KDL-32P3600 ?

Lors de la première mise sous tension, suivez les étapes de l'installation initiale : sélectionnez la langue, le pays et le mode (Domicile). Le téléviseur recherchera automatiquement toutes les chaînes numériques et analogiques disponibles. Vous pouvez relancer cette recherche via le menu Réglages > Démarrage auto.

Comment connecter un appareil HDMI au téléviseur ?

Branchez le câble HDMI à l'une des 3 prises HDMI situées à l'arrière ou sur le côté du téléviseur. Allumez l'appareil, puis appuyez sur la touche Entrée de la télécommande (ou MENU > Entrées externes) et sélectionnez la source HDMI correspondante. Le téléviseur prend en charge les signaux jusqu'en 1080p.

Que faire si l'image est absente ou noire ?

Vérifiez d'abord que le téléviseur est allumé (témoin vert). Assurez-vous que le câble d'antenne est correctement branché. Appuyez sur la touche Entrée pour sélectionner la bonne source. Si le problème persiste, débranchez le téléviseur pendant une minute, puis rebranchez-le.

Comment lire des photos ou de la musique via USB ?

Branchez une clé USB ou un appareil photo compatible sur le port USB du téléviseur. Appuyez sur MENU, sélectionnez Photo/Musique, puis naviguez dans les dossiers pour choisir un fichier. Les formats pris en charge sont JPEG pour les photos et MP3/WAV pour la musique. Attention : ne débranchez pas le périphérique pendant la lecture.

Le téléviseur s'éteint tout seul, que faire ?

Vérifiez si la fonction Arrêt temporisé ou Mise en veille du téléviseur est activée dans le menu Écologie. Par défaut, le téléviseur se met en veille après 3h d'inactivité. Vous pouvez désactiver ces options ou régler une durée plus longue.

Comment nettoyer l'écran du téléviseur ?

Débranchez d'abord le cordon d'alimentation. Utilisez un chiffon doux et sec pour dépoussiérer. Pour les taches, humidifiez légèrement le chiffon avec de l'eau ou un détergent doux dilué. Ne pulvérisez jamais de liquide directement sur l'écran. Évitez tout produit abrasif, alcool ou solvant.

Puis-je fixer le téléviseur au mur ?

Oui, le téléviseur est compatible avec le support mural Sony SU-WL500 (vendu séparément). L'installation doit être réalisée par un professionnel qualifié. Retirez d'abord le pied de table. Respectez les consignes de sécurité et les dimensions indiquées dans la notice (page 31).

Comment utiliser le guide électronique des programmes (EPG) ?

En mode numérique, appuyez sur la touche GUIDE de la télécommande. L'EPG affiche la liste des programmes diffusés. Utilisez les flèches pour sélectionner un programme, puis appuyez sur OK pour le regarder. Cette fonction peut ne pas être disponible dans tous les pays.

Que signifie le clignotement du témoin rouge ?

Si le témoin (veille) clignote en rouge, cela indique une anomalie. Comptez le nombre de clignotements : 19 clignotements signifient un problème avec un périphérique USB ; 20 clignotements avec le module CAM. Dans tous les cas, éteignez le téléviseur, débranchez-le et contactez un service après-vente Sony.

Comment régler le volume ou le son pour les malentendants ?

Dans le menu Réglages > Configuration audio, vous pouvez activer la Description Audio (narration) ou le mode Mal-entendant pour les sous-titres et l'audio. Réglez le niveau de mixage si nécessaire. Le téléviseur offre également des modes sonores comme Voix claires pour améliorer la clarté des dialogues.

MODE D'EMPLOI KDL-32P3600 SONY

Sony offre une garantie de 2 ans minimum pour ce téléviseur LCD et 7 ans de disponibilité pour le remplacement de pieces électroniques.

Les instructions relatives à "l'installation du support mural" sont inclues dans ce mode d'emploi.

Pour obtenir les informations utiles concernant les produits Sony

Sony you're remercie d'avoir besoin ce téléviseur.

Avant de l'utiliser, nous vous invitons à生存 attentivement ce manuel et à le conserver pour vous y reférer ultérieurement.

Mode d'emploi du Téleviseur numérique

• Les fonctions du téléviseur numérique (DVB) ne sont opérationnelles que dans les pays ou les zones assurant la diffusion des signaux numériques terrestres DVB-T (MPEG2). Vérifiez auprès de votre revendeur local que votre zone de residence permet la réception du signal DVB-T.
• Bien que ce télévisueur soit conforme aux specifications DVB-T, sa compatibilité avec les futurs programmes numériques terrestres DVB-T ne peut enaucun cas etre garantie.
• Certaines fonctions du Téléviseur numérique peuvent ne pas être disponibles dans tous les pays.

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité electromagnetique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien pouvoir vous reférer aux coordonnées containues dans les documents relatifs au SAV ou la garantie.

Informations sur les marques commerciales

• DVB est une marque déposée du projet DVB.
• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing, LLC.
• Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole à double D sont des marques de Dolby Laboratories.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

A propos du nom de modèle dans ce manuel

Dans le nom du modele du téléviseur, xx correspond au numero a deux chiffres associé à la variation d'intensité de couleur.

Table des matieres

Guide de démarrage

4

Consignes de sécurité 9
Précautions. 10

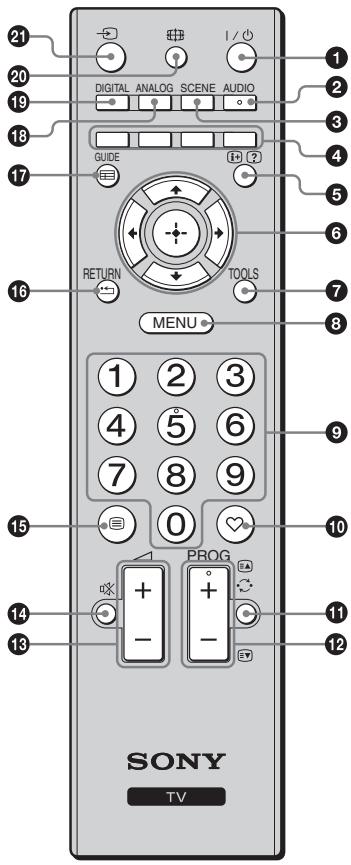

Description des touches de la télécommande 11

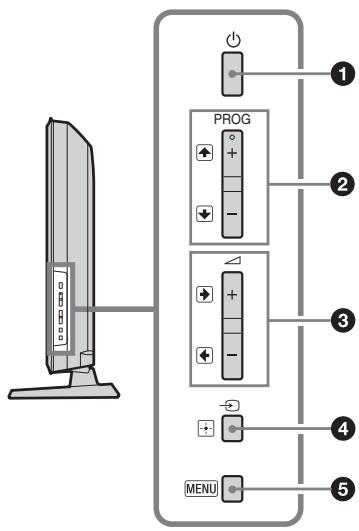

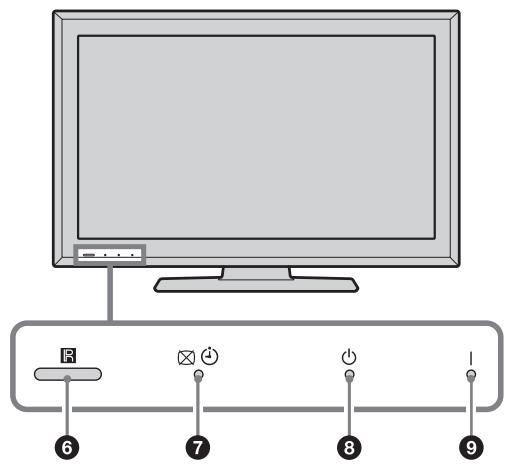

Présentation des touches et mémoins du téléviseur 12

Regarder la télévision

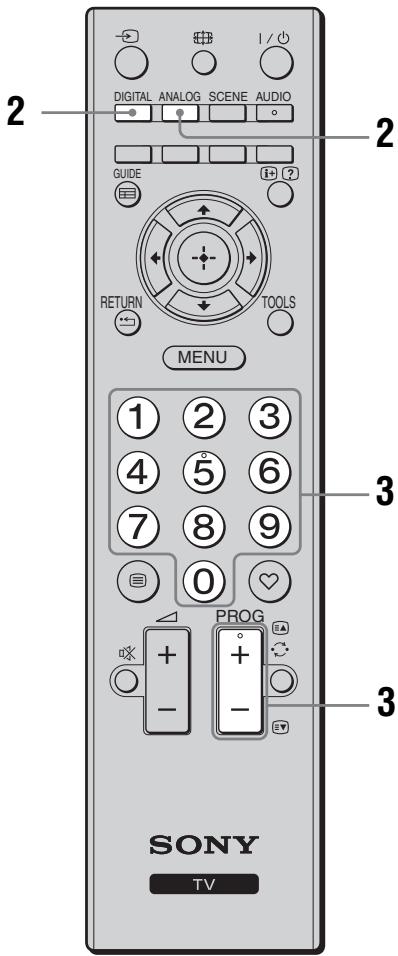

Regarder la télévision 13

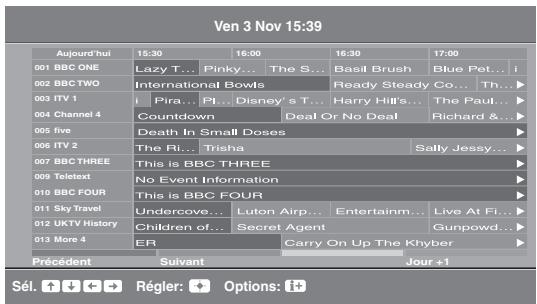

Utilisation du guide électronique des programmes numériques (EPG) D3 16
Utilisation de la listes des chaînes numériques favorites D3 17

Utilisation d'un apparéil optionnel

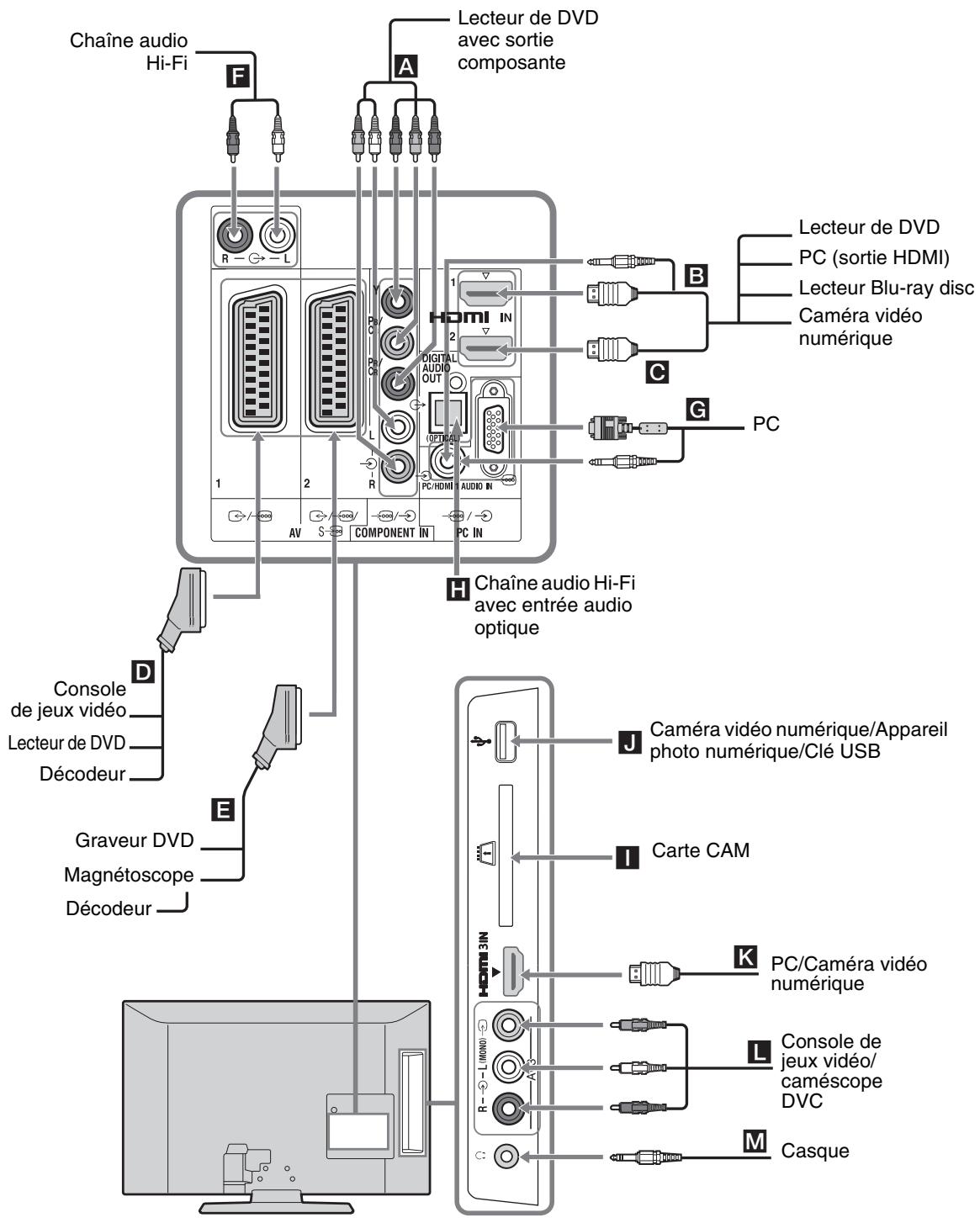

Raccordement d'un appeareil optionnel 18
Affichage d-images depuis un apparéil raccordé 19
Lecture de photo/musique via USB 21
Utilisation de la commande pour HDMI 21

Utilisation des fonctions du MENU

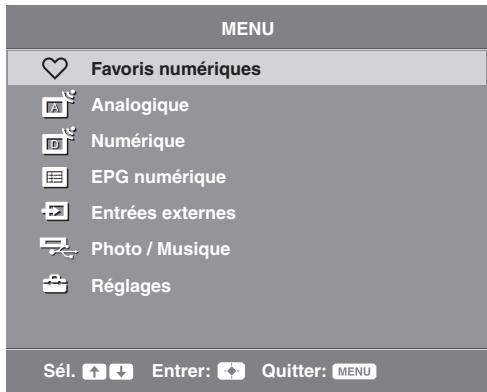

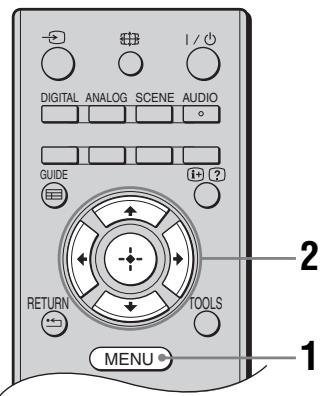

Navigation dans les menus 22
Réglages 23

Informations complémentaires

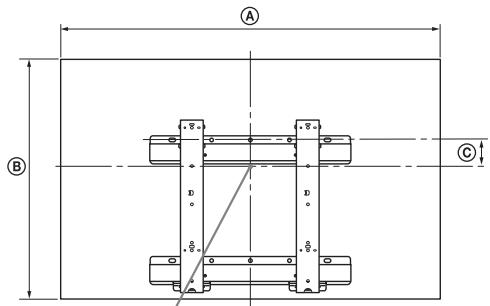

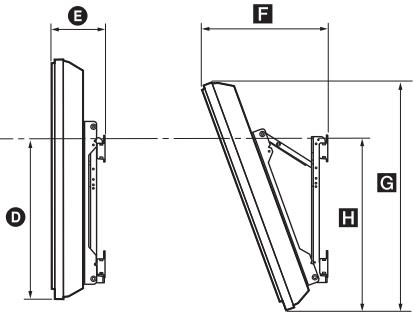

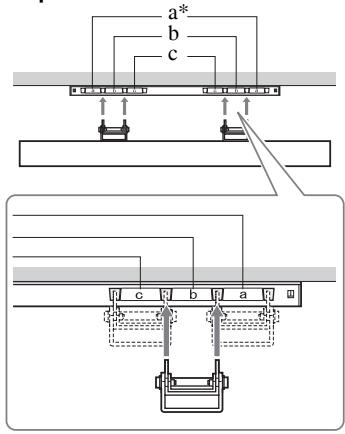

Installation des accessoires (Support de fixation murale) 31
33
Dépannage 35

DVB : pour les chaînes numériques seulement

Avant d'utiliser le télévisueur, lisez attentivement "Consignes de sécurité" (page 9). Conservez ce manuel pour toute referencia ultérieure.

1 : Vérification des accessoires

Télécommande RM-ED017 (1)
Cordon d'alimentation secteur (Type C-6) (1)
(Excepté pour le modulo 37/32 pouces)
Piles AA (type R6) (2)
Pied (1)
Vis pour le pied (4)

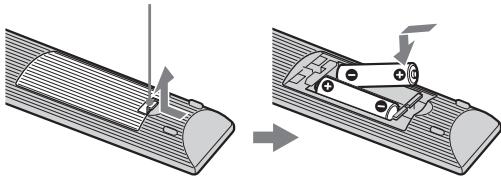

Pour insérer les piles dans la télécommande

Appuyez et faites glisser pour ouvrir.

#

• Respectez les polarités lors de l'insertion de piles.
• Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
• Respectez l'environnement lorsque vous jetez les piles. L'élimination des piles peut être reglementée dans certaines régions. Consultez les autorités locales.
• Manipulez la télécommande avec soin. Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.
• Ne placez pas la télécommande à proximé d'une source de chaleur, dans un endroit exposé à la lumière direct du soleil ou dans une piece humide.

2 : Fixation du pied

Suivez les étapes du montage requises pour placer le téléviseur sur un meuble TV.

1 Ouvrez le carton et sortez-en le pied et les vis.

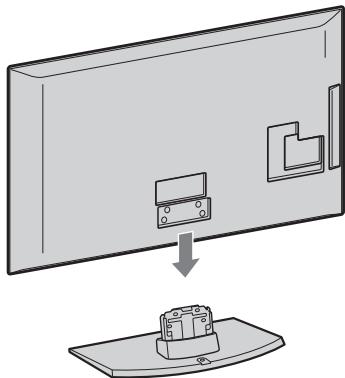

2 Placez le téléviseur sur le pied. Prenez garde à ne pas toucher les cables.

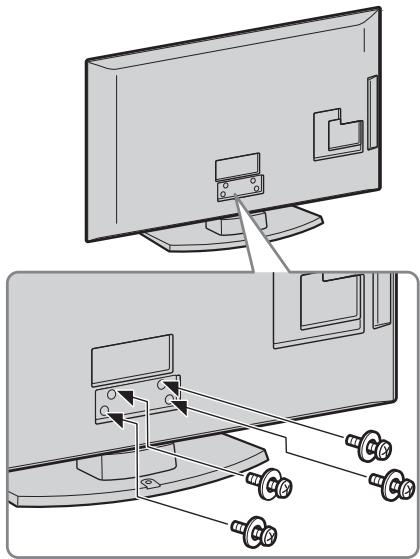

3 Fixez le télévisuer sur le pied en utilisant les vis fournies selon les marques des flèches qui guident les trous des vis.

#

• Si vous utilisez un tournevis électrique, réglez son couple sur 1,5N· m (15 kgf·cm) environ.

3: Raccordement d'une antenne ou d'un magnétoscope/graveur DVD

• Cet apparéil a été testé et déclaré conforme aux limites de la directive EMC lors de l'utilisation de câbles de liaison de 3 mètres de long maximum.

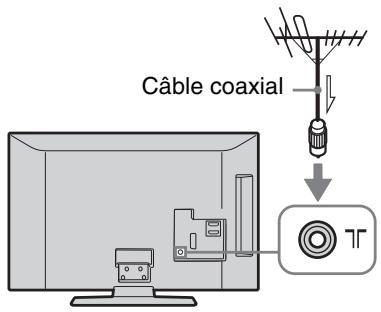

Raccordement d'une antenne uniquement

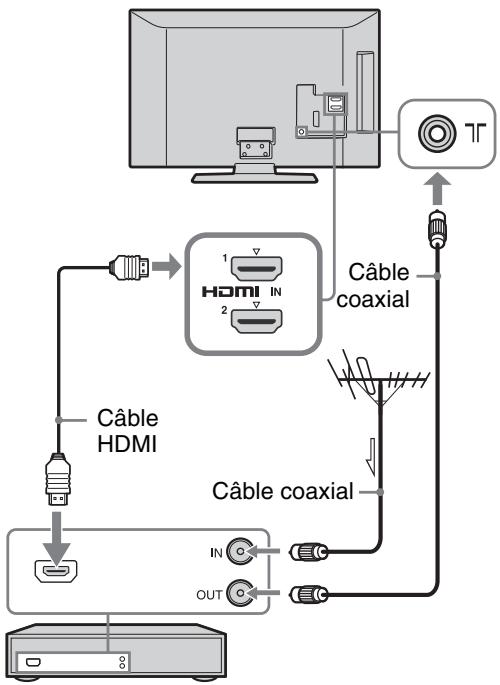

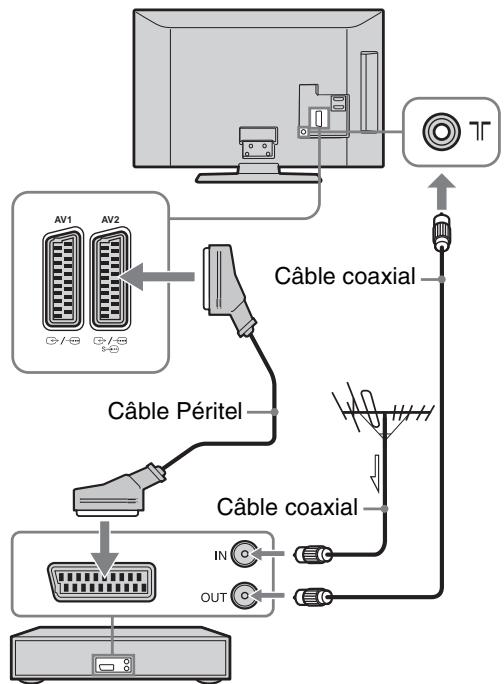

Raccordement d'une antenné/d'un magnétoscope/ d'un graveur DVD équipé d'une prise Péritel

Magnétoscope/graveur DVD

• Sorties AV1 uniquement disponibles pour un téléviseur analogique.
• Sorties AV2 vers 1'écran actif (sauf PC, HDMI Component 1080i).

Raccordement d'une antenné/d'un magnétoscope/ d'un graveur DVD équipé d'une prise HDMI

Magnétoscope/graveur DVD

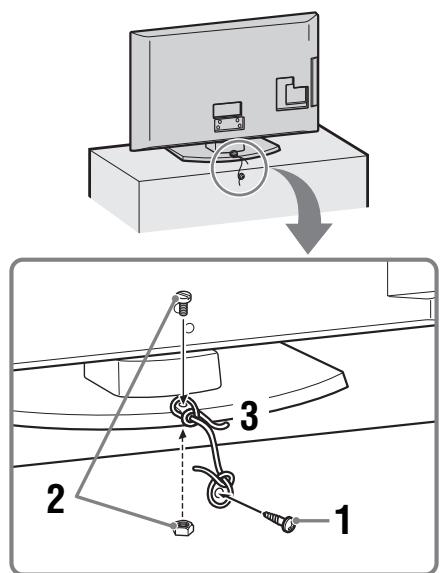

4: Empêcher le téléviseur de tomber

Fixez une vis à bois (de 4 mm de diamètre, non fournie) dans le meuble TV.

Suite

2 Installez une vis métallique (M4 × 20, non fournie) dans l'orifice du téléviseur.
3 A l'aide d'une corde solide, reliez la vis à bois et la vis à métaux.

• Le téléviseur est fixé à l'aide d'un kit courroie de support Sony en option. Pour vous procurer un kit, adressez au Centre de service après-venture Sony le plus proche. Munissez-vous du nom de modele de votre téléviseur pour reference.

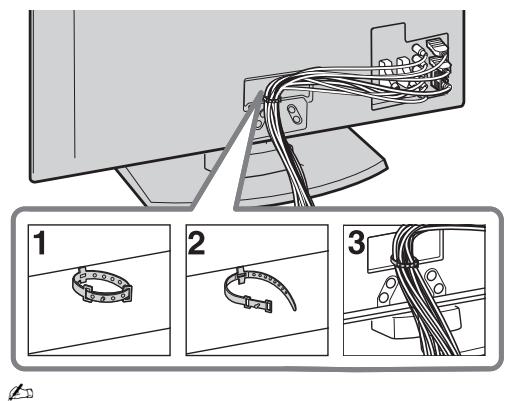

5: Regroupement des câbles

Vous pouvez regrouper les cables de raccordement de la manière illustrée ci-dessous.

• Ne regroupez pas le cordon d'alimentation avec les autres câbles de raccordement.

6 : Sélection de la langue, du pays ou de la région et de la situation

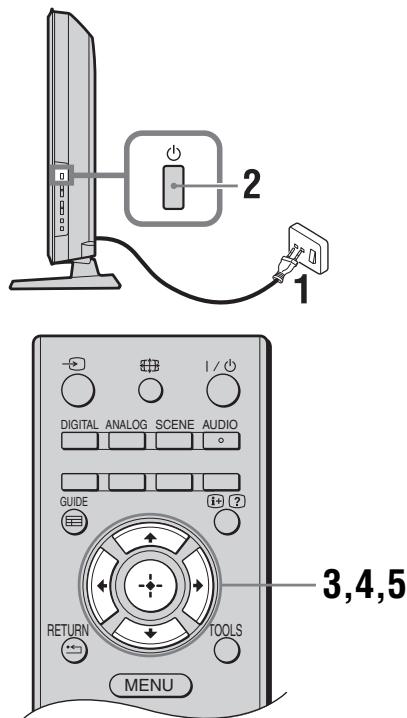

1 Raccordez le téléviseur à votre prise secteur (220-240 V CA, 50 Hz).
2 Appuyez sur sur le cote du téléviseur. Lorsque vous mettez le téléviseur sous tension pour la première fois, le menu Language s'affiche à l'écran.

Lorsque you mettez le téléviseur sous tension, le témoin Marche s'allume en vert.

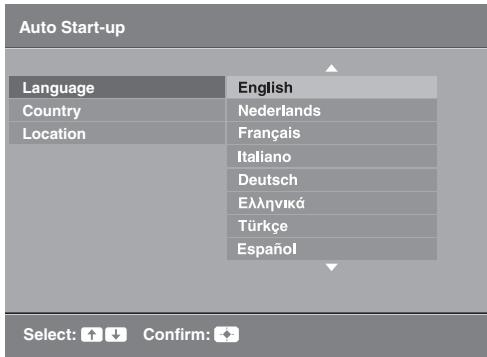

3 Appuyez sur 山 /山 pour selectionner notre langue dans I'ecran des menus, puis sur

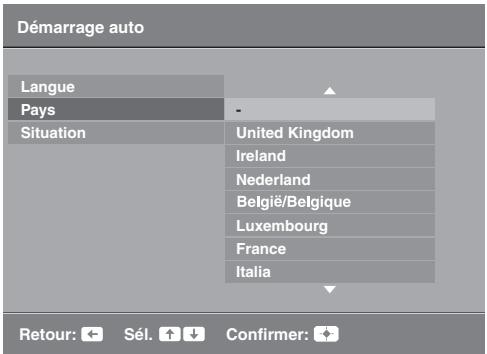

4 Appuyez sur 日 /日 pour selectionner le pays/la région dans lequel vous vous servez du téléviseur, puis sur

Si le pays/région dans lequel vous souhaitez utiliser le téléviseur ne figure pas dans la liste, Sélectionné « - » plutôt qu'un pays/région.

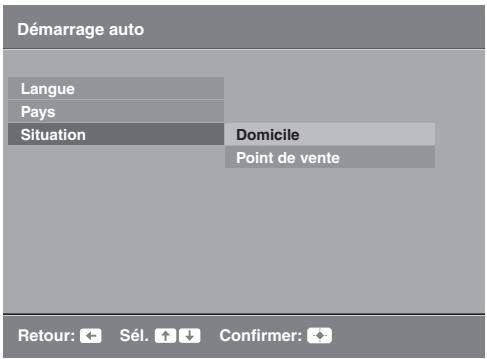

5 Appuyez sur 日 /日 pour selectionner la situation dans laquelle vous allez utiliser le téléviseur, puis appuyez sur

En mode Point de vente, certains paramètres seront régulièrement réinitialisés en vue de leur utilisation sur le Point de vente.

Cette option seLECTIONne le mode initial d'affichage de l'image, adapté aux conditions d'éclairage habituelles de ces environnements.

7: Mémorisation automatique du téléviseur

1 Appuyez sur

Le téléviseur commence à rechercher toutes les chaînes numériques disponibles, puis toutes les chaînes analogiques. Cette opération peut prendre un certain temps. N'appuyez sur aucune touche du téléviseur ou de la télécommandependant son execution.

Si un message s'affiche pour vous demander de vérifier le raccordement de l'antenne

Aucune chaîne numérique ni analogique n'est détectée. Vérifiez tous les raccordements de l'antenne et appuyez sur pour redémarrer le réglage automatique.

2 Lorsque le menu Ordre des chaînes apparaît à l'écran, suivez les instructions fournies à la section « Ordre des chaînes » (page 26).

Si vous ne modifiez pas l'ordre dans lequel les chaînes analogiques sont mémorisées dans le téléviseur, passez à l'étape suivante.

3 Si vous appuyez sur « Oui » quand le menu Préroglages écologiques apparait à l'écran, les réglages « Ecologie » sont définis sur les valeurs recommandées pour réduire la consommation d'énergie.

Prérglages ecologiques

Voulez-vous utiliser les Prégrages Ecologiques ? le choix "Oui" réduira la consommation d'énergie.

Eco. énergie

Economique

Mise en veille du téléviseur

3h

Gestion d'alimentation PC

Oui

Oui

Non

4 Appuyez sur MENU pour quitter le menu. Toutes les chaînes disponibles sont à présent régliées sur le téléviseur.

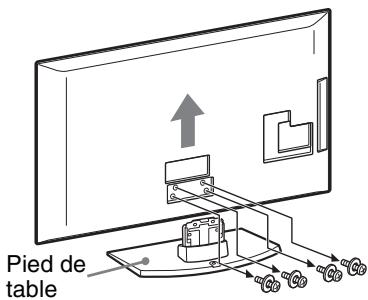

Démontage du pied detable du téléviseur

• Aucun motif ne justifie le démontage du pied de table du téléviseur, excepté une installation murale.

Consignes de sécurité

Installation/Mise en place

Installez et utilisez le télévisuer conformément aux instructions ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.

Installation

Le téléviseur doit être installé à proximité d'une prise de courant aisément accessible.
- Placez le téléviseur sur une surface stable et horizontale.
- L'installation murale du téléoperator doit être confiée à un technician spécialisé.
Pour des raisons de sécurité, il est vivement recommended d'utiliser les accessoires Sony, notamment: - Support mural SU-WL500

• Veillez a bien utiliser les vis fournies avec le support mural lors de la mise en place des crochets de montage à l'arrière du téléviseur. Ces vis sont usinées de façon à mesurer entre 8 et 12mm de long à partir de la surface de fixation du crochet de montage. Leur diamètre et leur longueur varient suivant le modele de support mural. L'utilisation de vis autres que celles fournies peut occasionner des dégats à l'intérieur du téléviseur ou provoquer sa chute, etc.

8à12mm

Transport

• Avant de transporter le téléviseur, débranchez tous ses cables.
• La présence de deux ou trois personnes est nécessaire pour le transport des téléviseurs de grande taille.
  Pour transporter le télévisuer à la main, saississez-le de la maniere illustrée ci contre. N'exerze aucune pression sur le par
  Pour soulever ou déplacer le télévisuer, saisssez-le par sa base.
• Lorsque vous transportez le téléviseur, ne le soumette pas à des secousses ou des vibrations excessives.
• Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d'origine

Aération

• Vou nevez jamais obstruer les orifices d'airation du boitier ni y introduire un objet qualconque.
  Laissez un espace libre autour du téléviseur, comme indiqué ci-dessous.

• Il est vivement recommendé d'utiliser le support mural Sony pour favoriser la circulation équade de l'air.

Installation murale

Laissez au moins cet espace libre autour du téléviseur.

Installation sur pied

Laissez au moins cet espace libre.
autour du téléviseur.

Pour une ventilation correcte, sans accumulation de salissures ni de poussiere:

• Ne placez pas le télévisuer à plat, à l'envers, vers l'arrête ou sur le côté.
• Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou dans un placard.
• Ne couvrez pas le téléviseur avec des tissus tels que des rideaux, pas plus qu'avce des journaux, etc.

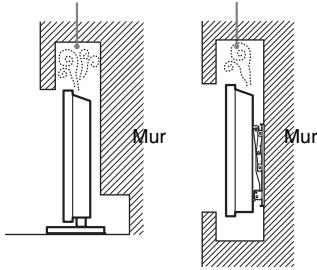

• N'installez pas le téléviseur comme illustré ci-dessous.

La circulation de l'air est bloquée.

Cordon d'alimentation sector

Manipuez le cordon et la prise d'alimentation secteur comme indiqué ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure:

Utilisez uniquement un cordon d'alimentation Sony et pas d'une autre marque.
- Insérez la fiche à fond dans la prise secteur.
- Utilisez le téléviseur sur une alimentation de 220-240 V CA uniquement.
Pour votre propre sécurité, assurez-vous que le cordon d'alimentation secteur est débranché lorsque vous réalisEZ des branchements et veillez a ne pas trèbucher dans les cables.
- Avant d'effectuer tout type d'intervention ou de déplacer le téléviseur, débranchez le cordon d'alimentation secteur de la prise de courant.

Eloignez le cordon d'alimentation secteur des sources de chaleur.
- Débranchez la fiche du cordon d'alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l'humidité, son isolation peut se déterminer et un incendie peut se déclarer.

Remarques

• N'utilise pas le cordon d'alimentation fourni avec un autre apparéil.
• Ne pliez pas et ne tordez pas exagréement le cordon d'alimentation secteur. Cela pourraitmettre à nu ou rompre les fils conducteurs.
• Ne modifies pas le cordon d'alimentation secteur.
• Ne posez jamais d'objet lourd sur le cordon d'alimentation secteur.
• Ne tirez jamais sur le cordon d'alimentation secteur propremet dit pour le débrancher.
  Veillez à ne pas brancher un trop grand nombre d'appareils sur la même prise de courant.
  Pour la prise de courant, n'utilise pas une prise de mauvaise qualite.

Ce qu'il ne faut pas faire

N'installez/n'utilisez pas le téléviseur dans des lieux, environnements ou situations comparables à ceux repertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une electrocution, d'autres dommages et/ou des blessures.

Lieu :

A l'extérieur (en plein soleil), au bord de la mer, sur un bateau ou voilier, à l'intérieur d'un vehicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l'humidité ou à la fumée.

Environnement :

Endroits excessivement chauds, humides ou poussiereux ; accessibles aux insectes ; soumis à des vibrations mécaniques, à proximate d'objets inflammables (bougies, etc.). Le téléviseur ne doit être exposé à aucune forme d'écolement ou d'élaboussure. C'est pourquoi aucun objet rempli d'un liquide quelconque, comme un vase, ne doit être placé sur le téléviseur.

Situation:

N'utilisez pas le téléviseur avec les mains mouillées, sans son boiter ou avec des accessoires non recommends par le fabricant. En cas d'orage, débranchez le téléviseur de la prise secteur et de la prise d'antenne.

Eclats et projections d'objects :

• Ne projetezeldom objet en direction du télévisseur. Le verre de I'ecran pourrait ete brise lorsde I'mpact et provoquer des blessures graves.
• Si la surface de l'écran se fendille, ne touchez pas le télévisueur avant d'avoir débranché le cordon d'alimentation secteur. Le non-respect de cette consigne peut entraîner un risque d'électrocution.

Au repos

• Si vous envisagez de ne pas utiliser le téléviséependant plusieurs jours, il est conseilé de le débrancher de l'alimentation secteur pour des raisons de

sécurities et de protection de l'environnement.

Le téléviseur étant toujours sous tension lorsqu'il est simplement eteint, débranche la fiche d'alimentation secteur de la prise de courant pour lemettre complètement hors tension.
Toutefois, certains téléviseurs possedent des caractéristiques dont le bon fonctionnement peut exiger que l'appareil demeure sous tension lorsqu'il est en mode veille.

Avec les enfants

• Ne laissez pas les enfants grimper sur le télévisseur.
• Conservez les petits accessoires hors de portée des enfants pour éviter tout risque d'ingestion accidentelle.

Si vous rencontres les problèmes suivants...

Eteignez le téléviseur et débranchez immédiatement le cordon d'alimentation de la prise secteur si l'un des problèmes suivants devait survenir.

Contactez votre revendeur ou le centre de service après-vente Sony pour faire contrôle voselléviser par un technician spécialisé.

Si:

• Le cordon d'alimentation secteur est endommagé.
  La prise de courant est de mauvaise qualite.
• Le télévisueur est endommagé après avoir subi une chute, un impact ou la projection d'un object.
• Un objet liquide ou solide a pénétré à l'intérieur des ouvertures du boitier.

Précautions

Regarder la télévision

• Regarder la télévision dans une piece modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.
  Si vous utilisez un casque, reglez le volume de façon a éviter un niveau sonore excessif qui pourrait alterer votre capacité auditive.

Ecran LCD

• Bien que l'écran LCD soit fabriqué avec une technologie de haute précision et soit doté d'une définition de pixels effectifs de 99,99% ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l'écran. Ce phénomène est inheré à la structure de l'écran LCD et n'indique pas un dysfonctionnement.
• N'appuyez pas sur le filtre avant, ne l'éraféz pas et ne placez pas d'objets sur ce téléviseur. L'image pourrait être instable ou l'écran LCD être endommage.
• Si ce téléviseur est utilisé dans un environnement froid, l'image peut apparaitre sale ou++. Ce n'est pas le signe d'un dysfonctionnement. Ce phénomène disparait au fur et à mesure que la température augmente.
• Une image rémanente peut apparaitre lorsque des images fixes sont affichées en continu. Elle peut disparaître au bout d'un certain temps.
  L'ecran et le boitier se rechauffent lorsque le téléviseur est en cours d'utilisation. Ceci n'a rien d'normal.
  L'ecran LCD contien une petite quantité de cristaux liquides. Certains tubes

fluorescents utilisés dans ce téléviseur contiennent également du mercure. Respectez les réglementations locales en vigueur concernant la mise au rebut de cet équipement.

Traitement et nettoyage du boitant et de la surface de I'ecran du téléviseur

Assurez-vous que le cordon d'alimentation secteur relié au téléviseur est débranché de la prise de courant avant d'entrepreneture toute opération de nettoyage.

Pour éviter toute dégradation du matériel ou du revêtement de l'écran, respectez les précautions suivantes.

Pour oter la poussiè du boitier ou de la surface de l'écran, frottédélicatement avec un linge doux. En cas de saleté tenace, frotté avec un linge deux légèrement impregné d'une solution à base de détergent doux dilué.
- N'utilisé jamais d'éponga abrasive, de produit de nettoyage alcalin/acide, de poudre à récurer ou de solvant volatile, qu'il s'agisse d'alcool, d'essence, de diluant ou d'insecticide. L'utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchou ou en vinyle peut endommager la surface de l'écran et le matériel du boitier.
Le nettoyage régulier des ouvertures de ventilation est recommendé pour assurer une ventilation correcte.
Si I'angle du téléviseur doit être regle, déplacez lentement ce dernier pour évitier qu'il ne se désolidarise et tombe de son pied.

Appareils optionnels

Eloigner le téléviseur de tout apparéil ou équipement optionnel émettant des rayonnements electromagnétiques. Sinon, cela pourrait entraîner une déformation de l'image et/ou un bruit.

Piles

• Respectez les polarités lors de l'insertion de piles.
• Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
• Respectez l'environnement lorsque vous jetez les piles. L'élimination des piles peut être reglementée dans certaines régions. Consultez les autorités locales.
  Manipuerez la telekommande avec soin. Ne la laissez pas tomber, ne la piétine pas et ne renversezaucleinique surcelle-ci.
• Ne placez pas la télécommande àproximate d'une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une pierce humide.

Mise au rebut du téléviseur

Traitement des
appareils
électriques et
électroniques en
fin de vie
(Applicable dans

les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sécutive)

Ce symbole, apposse sur le produit ou sur son emballage, indique que ce produit ne doit pas ettre traite avec les dechets menagers. Il doitetre remis a un point de collecte

approPRIe pour le recyclage des equipments électriques et Electroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez a prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériel aux aidera à préserver les ressources naturelles. Pour des informations détaillées sur le recyclage de ce produit, veuillez contacter le service municipal local, le service charge du traitement des déchets menagers ou le magasin où vous avez acheté le produit.

Elimination des piles et accumulateurs usages (Applicable dans les pays de

l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas été traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0.0005% de mercure ou 0.004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvaistraitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matérieliaux contribue par ailleurs à la preservation des ressources naturelles. Pour les produits qui, pour des raisons de sécurité, de performances ou d'intégrité de données, nécessitant une connexion permanente à une pile ou à un accumulateur, il convendra de vous rapprocher à un service technique qualifié pour effectuer son remplacement. En rapportant votre apparéil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l'accumulateur incorpore sera traitée correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre apparéil, reportez-vous au manuel d'utilisation. Rapporter les piles ou accumulateurs usages au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Description des touches de la télécommande

Veille du téléviseur

Met le téléviseur sous/hors tension en mode veille.

2 AUDIO

Appuyez pour modifier le mode deCHOIX du son (page 24).

SCENE - Sélection scène (page 14)
4 Touches de couleur (page 14, 17)
5 +/? -Infos/Affichage du texte

• En mode numérique : affiche une brève description du programme actuellément visionné.
• En mode analogique: affiche des informations telles que le numéro de la chaîne en cours et le format d'écran.
• En mode Téletexte (page 14): affiche les informations masquées (par exemple, les réponses d'un questionnaire).

6 企/V/中/
7 TOOLS (page 15, 20)

Permet d'acceder à différentes options d'affichage et d'effectuer des réglages en fonction de la source d'entrée et du format d'écran.

3 MENU (page 22)
9 Touches numériques

• En mode TV : permettent de sélectionner les chaînes. Pour les numérodes chaînes 10 et supérieurs, appuyez rapidement pour entrersuccessivement le deuxième et le troisième chiffre.
• En mode Télétexte : permettent d'entrée le numéro de la page à trois chiffres afin de la sélectionner.

10♥ -Listedeschainennumériquesfavorites

Appuyez pour afficher la Liste des chaînes numériques favorites que vous avez définies (page 17).

1 C- Chaine precedente
Revient à la chaîne précédemment seLECTIONnée.
PROG +/-/E/A/EY

• En mode TV : permettent de sélectionner la chaîne suivant (+) ou précédente (-).
• En mode Télétexte (page 14): permettent de sélectionner la page suivante (E4) ou précédente (E7).

13 +/--Volume
14 品 ^ 心 -Couperleson
15 - Télexteste (page 14)

16 RETURN/

Revient à l'écran de menu précédemment affiché.

GUIDE / -EPG (Guide électronique des programmes numériques) (page 16)
16 ANALOG - Mode analogue (page 13)
DIGITAL - Mode numérique (page 13)
20 -Mode d'écran (page 14)

2 - Selecteur d'entree

Permet de selectionner la source d'entrée à partir de l'appareil raccordé aux prises du téléviseur (page 19).

Les touches 5, PROG + et AUDIO possèdent des points tactiles. Ils vous serviront de réference lors de l'utilisation du téléviseur.

Présentation des touches et témoins du télévisueur

1 -Marche/Arret

Met le téléviseur sous ou hors tension.

• Pour déconnecter totally le téléviseur, débranchez la fiche de la prise secteur.
  Lorsque you mettez le téléviseur sous tension, le témoin Marche s'allume en vert.

PROG +/-/1/

• En mode TV : permettent de scélectionner la chaîne suivante (+) ou précédente (-).
• Dans le menu du téléviseur: permettent de parcourir les options vers le haut (↑) ou vers le bas (↓).

3 +/+

• En mode TV : augmentent (+) ou diminuent (-) le volume.
• Dans le menu du téléviseur : permettent de parcourir les options vers la droite (▶) ou la gauche (↔).

4 / + - Selecteur d'entree/OK

• En mode TV: permet de sélectionner la source d'entrée à partir de l'appareil raccordé aux prises du téléviseur (page 19).
• Dans le menu du télévisuer : Sélectionne le menu ou l'option et confirme la seLECTION.

5 MENU (page 22)

6 Capteur de la télécommande

• Reçoit les signaux infrarouges de la télécommande.
• Ne posez jamais rien sur le capteur, car cela pourrait générer son fonctionnement.

7 四 -Témoin Sans image / Témoin Arrêt tempo.

S'allume en vert lorsque I'image est désactivée (page 25).
- S'allume en orange lorsqu'la minuterie d'arrêt temporisé est activée (page 25).

3 - Témoin Veille

S'allume en rouge lorsque le téléviseur est en mode veille.

9 I - Témoin Marche

S'allume en vert lorsque le téléviseur est sous tension.

Assurez-vous que le téléviseur a eté mis hors tension avant de débrancher le cordon d'alimentation secteur. Si vous le débranchez alors que le téléviseur est sous tension, le témoin risque de rester allumé ou un dysfonctionnement du téléviseur peut survenir.

Regarder la télévision

1 Appuyez sur sur le coto du téléviseur pour lemettre sous tension.

Quand le téléviseur est en mode veille (le témoin (veille) du panneau avant du téléviseur est allumé en rouge), appuyez sur la touche I/° de la télécommande pourmettre le télévisourssous tension.

2 Appuyez sur DIGITAL pour passer en mode numérique ou sur ANALOG pour basculer vers le mode analogue.

Les chaînes disponibles varient en fonction du mode.

3 Appuyez sur les touches numériques ou sur PROG +/- pour sélectionner une chaine de télévision.

Pour sélectionner les numérores de chaînes 10 et supérieurs à l'aide des touches numériques, appuyezrapidement pour entrer successivement le deuxieme et le troisieme chiffre.

Pour selectionner une chaîne numérique à l'aide du guide électronique des programmes numériques (EPG), voir page 16.

En mode numérique

Une bannière d'informations apparait promptement. Les icônes ci-dessous sont indiquées dans la bannière.

Service radio
Service Codage/Abonnement
Plusieurs langues audio sont disponibles
: Sous-titres disponibles
Sous-titres disponibles pour les malentendants
18 : Age minimum recommé pour le programme actuel (de 4 à 18 ans)
: Verrouillage parental

Opérations supplémentaires

Pour	Faites ceci
Régler le volume	Appuyez sur ∆+ (augmenter)/- (diminuer) le volume.
Accéder à la table d'index des chaînes (mode analogique uniquement)	Appuyez sur ⊕ . Pour sélectionner une chaîne analogique, appuyez sur Ⓞ/®, puis sur ⊙ .
Accéder à la liste de favors numériques (uniquement en mode numérique)	Appuyez sur ⊥ . Pour plus de détails, voir page 17.

Pour acceder au Télatexte

Appuyez sur 日 . Chaque fois que vous appuyez sur 日 , l'écran défile en boucle dans l'ordre suivant : Texte Texte sur 1'image du téléviseur (mode mixte) Aucun Texte (quitter le service Télétexte) Pour sélectionner une page, appuyez sur les touches numériques ou sur / .

Pour afficher des informations masquées, appuyez sur ②.

• Lorsque quatre éléments de couleur s'affichent au bas de la page de Télétexte, le service Fastext est disponible. Fastext vous permet d'acceder rapidement et aisément à des pages. Appuyez sur la touche de couleur correspondante pour acceder à la page indiquée.

Mode Sélection scene

Selectionnez « Général», « Cinéma», « Sports», « Jeu » ou « Photo ». Quand vous réglez un mode, la qualité d'image et de son optimale (selon le type de contenu) est automatiquementcision.

1 Appuyez sur la touche SCENE de la télécommande.
2 Appuyez sur 山 / 山 /山 /山 pour selectionner le mode, puis appuyez sur

Général: Reglages utiliser actuels.

Cinéma : Reproduit une image et un son dignes d'une salle de cinéma.

Sports : Reproduit une image réalisée avec un son surround.

Jeu: Reproduit une image que vous permet de profiter au besoin des yeux avec une image et un son de qualité optimale.

Photo : Reproduit une image qui restitue la texture et les couleurs d'une photo imprimée.

• Si vous sélectionné un mode scène, vous ne pouvez pas désirir le mode d'image dans le menu de l'image - quitterz d'abord la sélection de scène.
• Non disponible pour entrée PC, entrée PC HDMI ainsi que dans le menu « Photo / Musique »

Pour modifier manuellement le format d'écran afin de l'adapter au programme

Appuyez à plusieurs reprises sur éBP pour afficher le format d'écran youlu.

Large+*

Affiche les émissions au format 4:3 conventionnel avec une imitation du format 16:9. L'image 4:3 est etirée afin de replir l'écran.

4/3

Affiche les émissions au format 4:3 conventionnel (par exemple, ecran non large) dans les proportions correctes.

Plein

Etire horizontally une image 4:3, de manière à replir un écran 16:9.

Zoom*

Affiche les émissions cinémacopiques (au format Letter Box) dans les proportions correctes.

14/9*

Affiche les émissions au format 14:9 dans les proportions correctes. Par conséquent, des bandes noires sont visibles à l'écran.

Sous-titre*

Affiche les émissions cinémascopiques (au format Letter Box) avec les sous-titres à l'écran.

Auto

• « Format écran » est régèle sur « Auto » et le format de l'écran change automatiquement en fonction du signal diffusé.
• Des parties de l'image peuvent être coupées en haut et en bas.

• Selon le signal, certains formats d'écran risquent de ne pas pouvoir être sélectionnés.
• Certains caractères et/ou lettres situés en haut et en bas de l'image peuvent ne pas s'afficher en mode « Large+ ».

• Vous pouvez régler la position verticale de l'image en scélectionnant « Large+», « Zoom », « 14/9 » ou « Sous-titre ». Appuyez sur 12 pour vous déplacer vers le haut ou vers le bas (pour dire les sous-titres, par exemple).

Utilisation du menu Outils

Appuyez sur TOOLS pour afficher les options suivantes lorsque vous regardez un programme.

Options	Description
Fermer	Ferme le menu Outils.
Mode de l'image	Voir page 23.
Effet sonore	Voir page 24.
Haut-parleur	Voir page 24.
Langue audio (en mode numérique uniquement)	Voir page 29.
Réglage sous-titre (en mode numérique uniquement)	Voir page 29.
Arrêt tempo.	Voir page 25.
Eco. énergie	Voir page 25.
Info système (en mode numérique uniquement)	Affiche l'écran des informations système.

Utilisation du guide électronique des programmes numériques (EPG) DVB*

Guide électronique des programmes numériques (EPG)

1 En mode numérique, appuyez sur GUIDE.
2 Effectuez l'opération voulue, comme indiquedans le tableau ci-dessous ou sur I'écran.

• Les informations sur les programmes sont uniquement affichées si la chaîne de télévision les diffuse.

• Cette fonction peut ne pas être disponible dans certains pays/certaines régions.

Pour	Faites ceci
Regarder un programme	Appuyez sur ⇌/ ⇌/ ⇌/ ⇌ et sélectionnez le programme, puis appuyez sur ⊙.
Désactiver l'EPG	Appuyez sur GUIDE.

• Si une limite d'âge a été définie pour les programmes, un message demandant la saisie du code PIN s'affiche à l'écran. Pour plus d'informations, voir « Verrouillage parental » à la page 29.

Utilisation de la liste des chaînes numériques favorites DVB*

Listedeschainesnumériquesfavorites

La fonction Favoris vous permet de définir jusqu'à quatre listes de programmes favors.

1 En mode numérique, appuyez sur
2 Effectuez l'opération voulue, comme indiquedans le tableau ci-dessous ou sur I'écran.

• Cette fonction peut ne pas être disponible dans certains pays/certaines régions.

Pour	Faites ceci
Créer la première fois votre liste des favoris	1 Appuyez sur ⊕ et sélectionnez « Oui ». 2 Appuyez sur la touche jaune pour sélectionner la liste des Favoris. 3 Appuyez sur ⊕/ ⊕/ ⊕/ ⊕ pour sélectionner la chaine à ajouter, puis appuyez sur ⊙. Les chânes mémorées dans la liste des Favoris sont signalées par le symbole♥. 4 Appuyez sur RETURN pour terminer la configuration.
Regarder une chaine	1 Appuyez sur la touche jaune pour parcourir la liste des Favoris. 2 Appuyez sur ⊕/ ⊕ pour sélectionner la chaine, puis appuyez sur ⊙.
Déactiver la liste des favoris	Appuyez sur RETURN.
Ajouter ou supprimer des chânes dans la liste des favoris en cours de modification	1 Appuyez sur la touche bleue. 2 Appuyez sur la touche jaune pour sélectionner la liste des Favoris que vous souhaitez modifier. 3 Appuyez sur ⊕/ ⊕/ ⊕/ ⊕ pour sélectionner la chaine à ajouter ou supprimer, puis appuyez sur ⊙.
Supprimer toutes les chânes de la liste des favoris courante	1 Appuyez sur la touche bleue. 2 Appuyez sur la touche jaune pour sélectionner la liste des Favoris que vous souhaitez modifier. 3 Appuyez sur la touche bleue. 4 Appuyez sur ⊕/ ⊕/ ⊕ et sélectionné « Oui », puis appuyez sur ⊙ pour confirmer.

Raccordement d'un apparéil optionnel

Vou puez raccorder une large gamme d'appareils optionnels sur votre téléviseur. Les cables de raccordement ne sont pas fournis.

Affichage d'images depuis un apparéil raccordé

Mettez l'appareil raccordé sous tension, puis effectuez l'une des opérations suivantes.

Pour un magnétoscope à réglage automatique (page 7)

En mode analogue, appuyez sur PROG +/- ou sur les touches numériques pour selectionner le canal video.

Pour tout autre apparéil raccordé

Appuyez sur 一 pour afficher la liste des appeareils raccordés. Appuyez sur 一 /一 pour selectionner la source d'entrée de votrechioix, puis appuyez sur (L'element en surbrillance est selectionné si deux secondes s'ecoulent sans aucune opération après avoir appuyé sur 一 /一 .)

Pour un péripérisque USB

Voir page 21.

Symbole affché sur l'écran	Description
Component	Pour afficher l'appareil raccordé à A.
HDMI1, HDMI2 ou HDMI3	HDMI IN 1, HDMI IN 2 ou HDMI IN 3 Pour afficher l'appareil raccordé à B, C ou K. Les signaux audio et video numériques sont produits à partir de l'appareil connecté. Si l'appareil est équipé d'une prise DVI, raccordez la prise DVI à la prise HDMI IN 1 via un adaptateur DVI-HDMI (non fourni) et raccordez les prises de sortie audio de l'appareil aux prises d'entrée audio des prises HDMI IN 1. Raccordez à la prise HDMI IN 3 pour visualiser des photos ou des images à partir d'un PC ou d'une caméra video numérique.
AV1/AV1	Pour afficher l'appareil raccordé à D.
AV2/AV2/AV2	Pour afficher l'appareil raccordé à E.

Symbole affché sur l'écran	Description
PC	Pour afficher l'appareil raccordé à G. Il est commandé d'utiliser un cable informatique avec ferrites, tel que le « Connecteur D-sub 15 » (réf. 1-793-504-11, disponible dans un Centre de service Sony) ou un cable équivalent.
USB	Pour afficher l'appareil raccordé à U. Pour afficher des photos ou écouter de la musique sur un support de stockage USB raccordé au téléviseur.
AV3	Pour afficher l'appareil raccordé à L. Lorsque vous branchez un apparéil mono, raccordez-le à la prise AV3 G.

• Veillez à utiliser exclusivement un cable HDMI agréé portant le logo HDMI. Nous vous recommendons d'utiliser un cable HDMI Sony.
• Lorsqu'un apparéil compatible avec la commande pour HDMI est raccordé, la communication avec l' apparéil raccordé est prise en charge. Pour configurer la liaison, voir page 21.

Pour raccorder un(e)	Faites ceci
Module pour système à contrôle d'accès (CAM)	Pour utiliser les services PPV (Pay Per View).Pour plus d'informations, reportez-vous au mode d'emploi qui accompagne votre CAM. Pour utiliser le CAM, retirez la carte « factice » de l'emplacement CAM. Mettez le télévisueur hors tension lorsque vous insérez le CAM dans l'emplacement CAM. Lorsque vous n'utilise pas le CAM, nous vous conseillons d'insérer la carte « factice » et de la laisser dans l'emplacement CAM.Le CAM n'est pas pris en charge dans certains pays/régions. Vérifiez auprès de votre revende/agréé.
Chaîne audio Hi-Fi F	Raccordez-la aux prises de sortie audio ∅- pour écouter le son du télévisueur sur une chaîne audio Hi-Fi.Le volume des haut-parleurs externes peut être modifié en appuyant sur les touches de volume de la télécommande.
DIGITAL AUDIO OUT (OPTICAL) H	Utilisez un cable audio optique.
Casque M	Raccordez-le à la prise ∅ pour écouter le son du télévisueur avec le casque.

Opérations supplémentaires

Pour	Faites ceci
Revenir au mode TV normal	Appuyez sur DIGITAL ou ANALOG.

Utilisation du menu Outils

Appuyez sur TOOLS pour afficher les options suivantes lorsque vous regardez des images depuis un apparéil raccordé.

Options	Description
Fermer	Ferme le menu Outils.
Mode de l'image (sauf mode d'entrée PC, mode d'entrée USB)	Voir page 23.
Mode d'affichage (en mode d'entrée PC uniquement)	Voir page 23.
Effet sonore	Voir page 24.
Haut-parleur	Voir page 24.
Centrage horizontal (en mode d'entrée PC uniquement)	Voir page 25.
Centrage vertical (en mode d'entrée PC uniquement)	Voir page 25.
Arrêt tempo. (excepté en mode d'entrée PC)	Voir page 25.
Eco. énergie	Voir page 25.

Lecture de photo/ musique via USB

Vou puez dire des photos/fichiers de musique stockés sur un apparéil photo numérique Sony ou un caméoscope par le biais d'un cable USB ou d'un support de stockage sur votre téléviseur.

1 Raccordez un périphérique USB pris en charge au téléviseur.
2 Appuyez sur MENU.
3 Appuyez sur 山 pour selectionner « Photo / Musique », puis appuyez sur
4 Appuyez sur 口 / 口 /口 /口 pour selectionner un fichier ou un dossier, puis appuyez sur

Dans le cas d'un dossier, selectionnez un fichier, puis appuyez sur La lecture commence.

• En mode « Photo », la qualité d'image peutARAtre brute, car selon le fichier, les images peuvent etre agrandies. Il se peut aussi que les images n'occupent pas la totalite de I'écran selon la taille d'image et le rapport d'aspect.
• En mode « Photo », l'affichage de certains fichiers de photo peut prendre un certain temps.
• La liste des fichiers et des dossiers est compatible avec les caractères UTF-8.

• Pendant que le téléviseur accede aux données sur le périhérique USB, respectez les consignes suivantes :

• Ne mettez pas le téléviseur ou le péripérisque USB hors tension.

• Ne débranchez pas le cable USB.
• Ne retirez pas le périphérique USB.

Les données du périphérique USB risqueraient d'être endommagées.

• Sony ne pourrait pas etre tenu pour responsable des dommages ou des pertes de données contenues sur le support d'enregistrement dus aun dysfonctionnement des peripheriques connectés ou du téléviseur.

• La lecture USB prend en charge les formats de:fichier photo suivants:

• JPEG (fichiers au format JPEG portant l'extension «.jpg » et étant conformes à la norme DCF 2.0 ou Exif 2.21)

• Quand vous raccordez un apparéil photo numérique Sony, réglez le mode de connexion USB de l' apparéil photo sur Auto ou « Stockage de masse ». Pour plus d'informations sur le mode de connexion USB, reportez-vous aux instructions fournies avec l' apparéil photo numérique.

• La lecture USB prend en charge les formats de fichier audio suivants :

• MP3 (fichiers avec une extension «.mp3» qui ne sont pas soumis au copyright) et WAV (fichiers avec l'extension «.wav»)

• USB Photo Viewer prend en charge les systèmes de fichiers FAT16 et FAT32.

• Un dossier peut containir jusqu'à 300 fichiers.
• Selon les specifications de fichier exactes, certains fichiers, y compris leurs modifiés sur un PC, risquent de ne pas été lus, même si le format de fichier est pris en charge.
• Visitez le site Web ci-dessous pour Obtir des informations mises à jour sur les périhériques USB compatibles. http://support.sony-europe.com/TV/compatibility/

Utilisation de la commande pour HDMI

La fonction commande pour HDMI permet au télévisuer de communiquer avec le périphérique connecté qui est compatible avec cette fonction, en utilisant HDMI CEC (Consumer Electronics Control). Par exemple, en connectant un périphérique Sony compatible avec la commande pour HDMI (à l'aide de cables HDMI), vous pouvez commander à la fois votre télévisuer et ce périphérique.

Veillez à connecter correctement le périphérique et à effectuer tous les réglages requis.

Pour effectuer les réglages de la commande pour HDMI

Les réglages de la commande pour HDMI doivent être effectuels à la fois sur le téléviseur et sur le périphérique qui lui est connecté. Pour plus d'informations sur les réglages au niveau du téléviseur, voir « Réglage HDMI » à la page 27. Pour les réglages du périphérique connecté, reportez-vous à son mode d'emploi.

Fonctions de la commande pour HDMI

• Met l'appareil raccardé hors tension de façon synchronisée avec le téléviseur.
• Met le téléviseur sous tension de façon synchronisée avec l'appareil raccardé et bascule automatiquement l'entrée vers l'appareil lorsque celui-ci commence à dire.

Pour raccorder l'appareil compatible avec le commande pour HDMI

Raccordez l'appareil compatible au téléviseur au moyen d'un cable HDMI. Lors du raccordement d'un système audio, en plus du cable HDMI, assurez-vous de raccorder également la prise DIGITAL AUDIO OUT (OPTICAL) du téléviseur et du système audio au moyen d'un cable audio optique. Pour plus de détails, voir page 20.

Navigation dans les menus

Le « MENU » vous permet d'utiliser de façon conviviale toutes les fonctions de ce téléviseur. Vous pouvez aisément selectionner des chaînes ou des sources d'entrée et modifier les réglages de votre téléviseur.

1 Appuyez sur MENU.
2 Appuyez sur / , Sélectionnez une option, puis appuyez sur

Pour quitter le menu, appuyez sur MENU.

Favoris numériques*

Affiche la liste des Favoris (page 17).

2 Analogue

Affiche la derniere chaîne analogique regardée.

3 Numérique*

Affiche la derniere chaîne numérique regardée.

4 EPG numérique*
Affiche le guide electronique des programmes numériques (EPG) (page 16).
5 Entrées externes

Selectionne l'appareil raccordé à votre téléviseur.

• Pour regarder l'entrée externe désirée, Sélectionnez la source d'entrée, puis appuyez sur .

Photo / Musique

Affiche le menu « Photo / Musique » (page 21).

7 Reglages

Affiche le menu « Réglages » à partir duquel vous pouvez effectuer la plupart des réglages et des ajustements avances.

1 Appuyez sur 山 /，selectionnez une icone de menu, puis appuyez sur
2 Appuyez sur 日 /日/日 /日 , selectionnez une option ou effectuez un réglage, puis appuyez sur

Pour plus de détails sur les réglages, voir page 23 à 30.

• Les options configurable varient suivant la situation. Les options qui ne sont pas disponibles apparaissent en grise ou ne sont pas affichées.

• Cette fonction peut ne pas être disponible dans certains pays/certaines régions.

Contrôle de l'image
Mode de l'image	Sélectionne le mode de l'image excepté pour la source d'entrée PC. « Intense »: pour améliorer le contraste et la nettement de l'image. « Standard »: pour une image standard. Conseilé pour le divertissement à domicile. « Cinéma »: pour le visionnement de films. Idéal pour les projections Home Cinema. « Photo »: pour les photographes.
Mode d'affichage (uniquement en mode PC)	Sélectionne le mode de l'image pour la source d'entrée PC. « Video »: pour les images vidéo. « Texte »: pour le texte, les graphiques ou les tableaux. « Photo »: pour les photographes.
Rétro-éclairage	Permet d'ajuster la luminosité du rétro-éclairage.
Contraste	Augmente ou diminue le contraste de l'image.
Luminosite	Eclaircit ou assombrit l'image.
Couleurs	Augmente ou diminue l'intensité des couleurs.
Teinte	Augmente ou diminue les teintes vertes et rouges. • L'options « Teinte » ne peut être réglée que pour un signal couleur NTSC (notamment des cassettes en provenance des États-Unis).
Netteté	Augmente la netteté ou le floude de l'image.
Ton couleur	Ajuste les blancs de l'image. « Froid »: donne aux couleurs blanches une teinte blée. « Normal »: donne aux couleurs blanches une teinte neutr. « Chaud »: donne aux couleurs blanches une teinte rouge. • L'options « Chaud » ne peut pas être sélectionnée lorsque « Mode de l'image » est régle sur « Intense ».
Réduc.de bruit	Réduit le bruit de l'image (image parasitée) lorsque le signal de diffusion est faible. « Haut/Moyen/Bas »: modifier l'effet de la réduction du bruit. « Non »: désactive la fonction « Réduc.de bruit ».
Réglages avancés	Permet de personnelier plus en détaill la fonction Image. Lorsque vous réglez « Mode de l'image » sur « Cinéma » ou « Standard », vous pouvez définir/modifier ces réglages. « Réduction de bruit MPEG »: Réduit le bruit de l'image des videotos compressés au format MPEG. « Couleur naturelle »: augmente l'intensité des couleurs.
R à Z	Rétablit tous les réglages du menu « Contrôle de l'image » à l'exception de « Mode de l'image » et « Mode d'affichage » (uniquement en mode PC) à leurs valeurs par défaut.
• « Luminosite », « Couleurs », « Teinte » et « Netteté » ne sont pas disponibles lorsque « Mode de l'image » est régle sur « Intense » ou lorsque « Mode d'affichage » est régle sur « Texte ». • « Réduction de bruit » n'est pas disponible lorsque le « Mode Image » est régle sur « Photo » ou lorsque le « Mode Affichage » est régle sur « Texte » ou « Photo ». • L'option « Reglages avances » n'est pas disponible lorsque le « Mode Image » est régle sur « Intense » ou « Photo » ou lorsque le « Mode Affichage » est régle sur « Texte » ou « Photo ».
Contrôle du son
Effet sonore	Sélectionne le mode son. « Dynamique »: intensifie la nettété et la présence du son pour une(Meilleure) intelligibilité et un réalisme musical plus prononcé. « Standard »: améliore la nettété, le détaill et la présence du son. « Voix claires »: clarifie le son de la voix.
Surround	Sélectionne le mode Surround. « Surround »: pour le son surround (pour les programmes stéréo unquivalent). « Stéréo simulée »: ajoute aux programmes mono un effet similaire au son surround. « Non »: pour la réception mono ou stéréo normale.
Aigus	Permet de régler les aigus.
Graves	Permet de régler les graves.
Balance	Permet de régler la balance gauche-droite des haut-parleurs.
R à Z	Réinitialise tous les réglages du menu « Contrôle du son » à leurs valeurs par défaut.
Choix Son	Permet de sélectionner le son du haut-parleur pour une diffusion en stéréo ou bilingue. « Stéréo », « Mono »: pour une diffusion en stéréo. « A »/« B »/« Mono »: pour une émission bilingue, sélectionnez « A » pour le canal son 1, « B » pour le canal son 2 ou « Mono » pour un canal mono évientuel. • Si vous sélectionnez un autre appeilr raccordé au téléviseur, réglez l'options « Choix Son » sur « Stéréo», « A » ou « B».
Volume auto.	Maintient un niveau de volume constant, même si des écarts de niveau du volume se produit (par exemple, lorsque le volume des publicités est plus élevé que celui des programmes).
Haut-parleur	Permet d'activer/désactiver les haut-parleurs internes du téléviseur. « Haut-parleur TV »: les haut-parleurs du téléviseur sont activés pour permettre d'écouter le son du téléviseur à partir de ces derniers. « Système Audio »: les haut-parleurs du téléviseur sont désactivés pour vous permettre d'éçouter le son à partir d'un amplificateur Hi-Fi externe raccordé aux prises de sortie audio.

• « Effet sonore », « Surround », « Aigus », « Graves », « Balance », « R à Z » et « Volume auto. » ne sont pas disponibles lorsque « Haut-parleur » est régé sur « Système Audio »

Eco. énergie	Sélectionne le mode d'économie d'énergie pour réduire la consommation d'énergie du téléviseur. « Standard »: régles par défaut. « Economique »: permet de réduire la consommation d'énergie du téléviseur. « Sans image »: supprime l'image. Vous pouze toujours écouter le son en désactivant l'image.
Mise en vue du téléviseur	Sélectionne la durée (« 1 h », « 2 h » ou « 3 h ») au-delà de laquelle le téléviseur passse automatiquement en mode de veille si vous ne l'utilise pas pendant la période de temps spécifique.
Gestion d'alimentation PC	Lorsque ce paramètre est régèle sur « Oui », il active le mode veille si aucun signal n'est reçu d'un PC. Uniquement disponible en entrée PC.
R à Z	Réinitialise tous les régages du menu « Ecologie » à leurs valeurs par défaut.

Fonctions

Format écran	Change le format d'écran. Pour plus d'informations sur le format d'écran, voir page 14.
Format écran (uniquement en mode PC)	« Normal »: affiche l'image dans son format d'origine. « Étiré »: agrandit l'image pour qu'elle replissée la zone d'affichage.
Centrage RVB	Permet d'ajuster la position horizontale de l'image de manière à la centrer sur l'écran. • Cette option est disponible uniquement si une source RVB a été raccordée aux connecteurs Péritel // S/ AV1 ou // S/ AV2 situés à l'arrêt du téléviseur.
Réglage ordinateur	Permet de personnaliser l'écran lorsque vous branchez un ordinateur. • Cette option n'est disponible qu'en cas de réception d'un signal provenant d'un PC. « Phase »: permet de régler l'écran quand une partie de l'image ou du texte affché n'est pas claire. « Pixel »: permit d'agrandir ou de réduire la taille de l'écran horizontally. « Centrage horizontal »: permit de déplacer l'écran vers la gauche ou la droite. « Centrage vertical »: déplace l'écran vers le haut ou vers le bas. « R à Z »: rétablit tous les réglages par défaut.
Arrêt tempo.	Permet de définir une période après laquelle le téléviseur doit passer automatiquement en mode veille. Lorsque « Arrêt tempo. » est activé, le tímoin (Arrêt tempo.) du panneau frontal du téléviseur brille en orange. • Si vous éteignez le téléviseur, puis le pallumez, « Arrêt tempo. » revient au réglage « Non ». • Un message d'avertissement apparait à l'écran et reste affchépendant une minute avant que le téléviseur passée en mode veille.
Zone d'affichage	Permet d'ajuster la zone d'affichage de l'image. « Tous les pixels »: Affiche les images dans le format original lorsque des parties de l' image sont coupées. « Normale »: Affiche les images conformément aux recommendations pour leur taill. • Ces options peuvent changer selon l'entrée affichée.
Réglage
Démarrage auto	Lance le réglage initial afin de sélectionner la langue, le pays/région et la situation, ainsi que pour régler toutes les chaînes numériques et analogiques disponibles. Généralement, vous ne devez pas effectuer cette opération, car la langue et le pays ou la région ont déjà été sélectionnés et les chaînes déjà réglées lors de la première installation du téléviseur (page 7). Toutefois, cette option vous permet de repétier le processus (par exemple, de recommencer le réglage du téléviseur après un déménagement).
Langue	Permet de sélectionner la langue d'affichage des menus.
Mém. auto. (Uniquement en mode analogue)	Permet de régler toutes les chaînes analogiques disponibles. Généralement, vous ne devez pas effectuer cette opération, car les chaînes sont déjà réglées lors de la première installation du téléviseur (page 7). Cependant, cette option vous permit de repétier la procédure (par exemple, pour régler à nouveau le téléviseur après un déménagement ou pour rechercher de nouvelles chaînes lancées par des émetteurs de diffusion).
Ordre des chaînes (Uniquement en mode analogue)	Permet de modifier l'ordre dans lequel les chaînes analogiques sont mémorisées sur le téléviseur. 1 Appuyez sur ⋅/☐ et Sélectionnéz la chaîne que vous souhaitez Déplacer vers un autre numéro, puis appuyez sur ⋅. 2 Appuyez sur ⋅/☐ pour Sélectionner le nouveau numéro pour votre chaîne, puis appuyez sur ⊙ .
Présél. audio/vidente	Permet de donner un nom à un apparéil raccordé aux prises latérales et arrêté. Ce nom apparaitra brièvement à l'écran lors de la scélection de l' apparéil. 1 Appuyez sur ⋅/☐ pour Sélectionner la source d'entrée de votrechioix, puis appuyez sur ⊙ . 2 Appuyez sur ⋅/☐ pour Sélectionner l'options souhaitée ci-dessous, puis appuyez sur ⊙ . • AV1 (ou AV2/AV3/HDMI1/HDMI2/HDMI3/Component/PC), VIDEO, DVD, CABLE, GAME, CAM, SAT : utilise un des noms prédéfinis pour attribuer un nom à l' apparéil raccordé. • « Editor »: permet de créé votre propre nom. 1 Appuyez sur ⋅/☐ et Sélectionnéz la dette ou le numéro voulu (« _ » pour un espace), puis appuyez sur ⋅. En cas de saisie d'un caractère incorrect Appuyez sur ⋅/☐ et Sélectionnéz le caractère incorrect. Appuyez ensuite sur ⋅/☐ pour Sélectionner le caractère approprié. 2 Repêtré la procédure de l'étape 1 jusqu'à ce que le nom soit complet, puis appuyez sur ⊙ .
Réglage HDMI	Permet au téléviseur de communiquer avec le périphérique compatible avec la fonction commande pour HDMI, qui est connecté aux prises HDMI du téléviseur. Remarquez que les paramètres de communication doivent également être définis sur le périphérique connecté. « Commande pour HDMI» : déterminée la liaison du fonctionnement du téléviseur et du périphérique connecté qui est compatible avec la commande pour HDMI. « Arrêt auto des péraph.» : lorsqu'il est réglé sur « Oui », le périphérique connecté qui est compatible avec la commande pour HDMI s'étéient lorsque vous réglez le téléviseur sur le mode veille à l'aide de la télécommande. « Allumage TV auto » : lorsqu'il est réglé sur « Oui », le téléviseur s'allume lorsque vous mettez sous tension le périphérique connecté qui est compatible avec la commande pour HDMI. « Mise à jour liste péraph.» : créée ou met à jour la « Liste des péraph. HDMI ». Jusqu'à 11 périphériques compatibles peuvent être raccordés et jusqu'à 5 périphériques peuvent être connectés à une même prise. N'oublie pas de partager à jour la « Liste des péraph. HDMI » lorsque vous modifiez les connexions ou les réglages. « Listes des péraph. HDMI »: affiche la liste des périphériques connectés compatibles avec la commande pour HDMI.
Compensation son	Permet de régler un volume différent pour chaque appariel raccordé au téléviseur.
Entrée Audio PC	Sélectionne le son de l'appareil HDMI 1 (DVI-HDMI) ou de l'ordinateur raccordé (page 19).
Mise à jour du système	Vous pouvezmettre à jour le système du téléviseur en utilisant une clé USB. Vous trouverez des informations sur le site web qui apparaît ci-dessous. http://support.sony-europe.com/TV/
Mémorisation manuelle(Uniquement en mode analogique)	Modifie le réglage des canaux analogiques disponibles. Appuyez sur Ⓞ/ Ⓞ et sélectionné le numéro de la chaine à modifier. Appuyez ensuite sur Ⓞ. Norme Permet de prédéfinir manuellement les chanînes. 1 Appuyez sur Ⓞ/ Ⓞ pour sélectionner « Norme», puis appuyez sur Ⓞ. 2 Appuyez sur Ⓞ/ Ⓞ et sélectionné une des normes de diffusion des programmes télévisés suivants, puis appuyez sur Ⓞ. B/G : pour les pays/régions d'Europe occidentale D/K : pour les pays/régions d'Europe orientale L : pour la France I : pour le Royaume-Uni
	• Selon le pays ou la région sélectionné(e) pour « Pays » (page 6), il est possible que cette option ne soit pas disponible.
	Canal 1 Appuyez sur Ⓞ/ Ⓞ et sélectionné « Canal», puis appuyez sur Ⓞ. 2 Appuyez sur Ⓞ/ Ⓞ et sélectionné « S » (pour les chanînes diffusées par cable) ou « C » (pour les chanînes terrestres), puis appuyez sur Ⓞ. 3 Réglez les canaux comme suit : Si vous ne connaissiez pas le numéro du canal (fréquence) Appuyez sur Ⓞ/ Ⓞ pour rechercher le canal suivant disponible. Lorsqu'un canal est détecté, la recherche s'arrête. Pour poursuivre la recherche, appuyez sur Ⓞ/ Ⓞ. Si vous connaissiez le numéro du canal (fréquence) Appuyez sur les touches numériques pour entré le numéro du canal de la diffusion de votrechoix ou le numéro de canal de vosmagnétoscope. 4 Appuyez sur Ⓞ, sélectionné « Confimerer», puis appuyez sur Ⓞ. Répétz la procédure ci-dessus pour prédéfinir d'autres canaux manuellement.

Nom

Permet de donner un nom de votrechoix à la chaine selectionnee à l'aide de cinq lettres ou chiffres maximum.

AFT

Permet d'affiner manuellement le réglage du canal (fréquence) sélectionné si vous avec l'impression qu'un léger réglage améliorerait la qualité de l'image.

Filtre Audio

Améliore le son des différentes chaînes en cas de déformation dans des émissions mono. Il peut arriver qu'un signal de diffusion non standard entraîne une déformation du son ou une désactivation intermittente du son lorsque vous regardez des programmes mono.

Si vous ne rencontres pas de déformation du son, il est recommendé de laisser à cette option sa valeur par défaut « Non ».

• L'option « Filtre Audio » n'est pas disponible lorsque « Norme » est régé sur « L ».

Saut

Permet d'ignorer les chaînes analogiques non utilisées lorsque vous appuyez sur PROG +/- pour les scélectionner. (Vous pouvez toujours scélectionner une chaîne ignorée à l'aide des touches numériques.)

Confirmer

Enregistre les modifications apportées au réglage « Mémorisation manuelle »

Réglage Numérique

Réglage des chaînes numériques

Mémo numérique auto

Permet de régler toutes les chaînes numériques disponibles.

Cette option permet de régler à nouveau le téléviseur après un déménagement ou de rechercher de nouvelles chaînes lancées par des émetteurs de diffusion. Appuyez sur .

Ordre des chaînes numériques

Supprime toute chaîne numérique indésirable mémorisée sur le téléviseur et modifie l'ordre dans lequel elles sont mémorisées.

1 Appuyez sur 12 pour selectionner la chaîne à supprimer ou à déplacer vers le nouveau numéro.

Appuyez sur les touches numériques pour entrer le numéro du programme à trois chiffres de la diffusion que vous désirez.

2 Supprimez des chaînes numériques ou modifier leur ordre de mémorisation comme suit :

Pour supprimer la chaîne numérique

Appuyez sur . Un message de confirmation apparait. Appuyez sur pour sélectionner « Oui », puis sur .

Pour modifier l'ordre des chaînes numériques

Appuyez sur , puis sur pour selectionner le nouveau numero de la chaîne et appuyez sur .

3 Appuyez sur RETURN.

Réglage numérique manuel

Permet de régler manuellement les chaînes numériques.

1 Appuyez sur la touche numérique pour selectionner le numero de la chaine que vous souhaitez memoriser manuellement, puis appuyez sur / pour la memoriser.
2 Lorsque les chaînes disponibles sont trouvées, appuyez sur pour les programme.

Répétez la procédure ci-dessus pour chercher d'autres chaînes manuellement.

Réglage Numérique

Configuration sous-title

« Réglage sous-titre » : lorsque l'option « Mal-entendant » est sélectionnée, une aide visuelle est affichée avec les sous-titres (si les chaînes TV diffusent cette information).
« Langue sous-titre » : permet de sélectionner la langue d'affichage des sous-titres.

Configuration audio

« Type audio »: bascule vers le programme pour mal-entendant lorsque l'option « Mal-entendant » est sélectionnée.
« Langue audio »: permet de selectionner la langue à utiliser pour un programme. Certaines chaînes numériques diffusent plusieurs langues audio associées à la chaîne programme.
« Description Audio »: fournit une description sonore (narration) des informations visuelles si les chaînes TV diffusent ce type d'informations.
« Niveau de Mixage »: règle les niveaux de sortie du son principal et de la fonction de description sonore du téléviseur.

• Cette option est uniquement disponible lorsque l'option « Description Audio » est réalisée sur « Oui »
  « Plage dynamique »: Compense les différences de niveau du son entre différentes chaînes (uniquement pour l'audio Dolby Digital).

• Cet effet peut ne pas fonctionner ou varier selon le programme, et ce indépendamment du réglage « Plage dynamique ».
  « Sortie optique » : Règle le signal audio qui sort de la prise DIGITAL AUDIO OUT (OPTICAL) du téléviseur. Règlez sur « Auto » lorsque vous raccordez un apparéil compatible avec Dolby Digital. Règlez sur « PCM » lorsque vous raccordez un apparéil non compatible avec Dolby Digital.
  « Niveau audio MPEG »: Règle le volume de son audio MPEG.

Affichage Information

« Basique »: affiche les informations sur le programme avec une bannière numérique.
« Complet »: affiche les informations sur le programme avec une bannière numérique et des informations détaillées sur le programme sous cette bannière.

Verrouillage parental

Permet de définir une limite d'âge sur les chaînes. Toute chaîne excédant la limite d'âge ne peut être visionnée qu'àpRES avoir entre le code PIN correctement.

1 Appuyez sur les touches numériques pour entrer le code PIN actuel.
Si vous n'avez pas préalablement défin un code PIN, un champ de saisie de code PIN s'affiche à l'écran. Suivez les instructions fournies au paragraph « Code PIN » ci-dessous.
2 Appuyez sur 日 /日 pour selectionner la limite d'age ou « Aucun » (pour un accès aux programmes sans restriction), puis appuyez sur
3 Appuyez sur RETURN.

Code PIN

Pour définiir votre code PIN pour la première fois

1 Appuyez sur les touches numériques pour entrer le nouveau PIN.
2 Appuyez sur RETURN.

Pour changer de code PIN

1 Appuyez sur les touches numériques pour entrer le code PIN actuel.
2 Appuyez sur les touches numériques pour entrer le nouveau PIN.

3 Appuyez sur RETURN.

Le code PIN 9999 est toujours accepté.

« MAJ. auto du service »: active les fonctions de détction etémorisation de nouveaux services numériques du téléviseurès qu'ils sont disponibles.
« Mise à jour du système »: Ce téléviseur peut receivevoir des mises à jour de logiciel par le signal de diffusion. Pour receivevoir les mises à jour, l'option Mise à jour du système dans le menu Configuration technique doit être régée sur « Oui »

Lorsqu'une mise à jour est détectée, l'utilisateur en est informé par une série d'affichages à l'écran qui lui indiquent comment procéder pourmettre le système à jour. Ne pas débrancher le téléviseur de l'alimentation lors du processus d'installation.

« Info système »: affiche la version actuelle du logiciel et le niveau du signal.
« Fuseau horsaire» : permet de seLECTIONner manuelles le fuseau horsaire pour votre zone si celui-ci est différent du fuseau horsaire par défaut définir pour votre pays/ région.
« Heure d'été / hiver auto »: permet d'effectuer automatiquement ou non le passage à l'heure d'été et l'hour d'hiver.

• « Oui »: effectue automatiquement le passage entre l'heure d'éte et l'houre d'hiver en fonction du calendrier.
• « Non »: l'heure est affichée en fonction du décalage définir par « Fuseau horsaire »

Réglage du module CA

Permet d'acceder au service de télévision payante après l'installation d'un module CAM (Conditional Access Module) et d'une carte de vision. Voir page 18 pour l'emplacement de la prise (PCMCIA).

Installation des accessoires (Support de fixation murale)

A l'attention des clients :

Pour des raisons de protection du produit et de sécurité, Sony commande vivement que l'installation de votre téléviseur soit effectuee par un revendeur Sony ou un installateur agree. N'essayez pas de l'installer vous-meme.

A l'attention des revendeurs Sony et installateurs :

Apportez une attention toute particulière pendant l'installation, l'entretien périodique et le contrôle de ce produit.

Votre téléviseur peut être installé à l'aide du support de fixation murale SU-WL500 (vendus séparation).

• Reportez-vous aux instructions qui accompagnent le support de fixation murale pour l'installer correctement.
• Reportez-vous à la section « Démonitage du pied de table du téléviseur » (page 8).
• Reportez-vous à la section « Tableau de dimensions d'installation du téléviseur » (page 32).
• Reportez-vous à la section « Schéma/tableau d'emplacement des vis et crochets » (page 32).

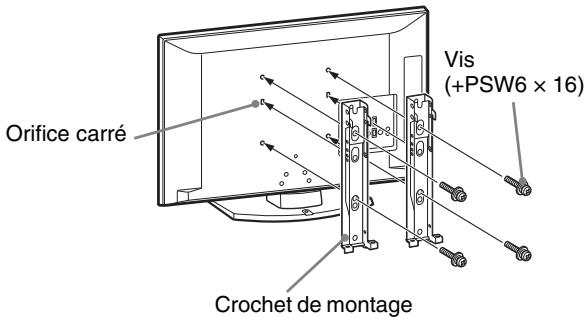

• Placez le téléviseur sur le pied de table lorsque vous fixez le crochet de montage.

Une certaine experience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agree et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

Tableau de dimensions d'installation du téléviseur

Point central de I'ecran

Unité : cm

Nom du modele	Dimensions d'affichage		Dimension du centre écran	Longueur pour chaque angle de montage
				Angle (0°)		Angle (20°)
	A	B	C	D	E	F	G	H
KDL-40S56/P56/P36xx	99,6	61,2	12,2	43,3	15,8	33,8	57,5	47,1
KDL-37S56/P56/P36xx	92,7	57,4	14	43,2	15,6	32,4	54,2	46,8
KDL-32S56/P56/P36xx	80,6	50,7	17,2	42,9	15,3	29,9	48,5	46,6

Les valeurs indiquées dans le tableau ci-dessus peuvent être légément différentes selon l'installation.

AVERTISSEMENT

Le mur sur lequel le téléviseur sera installé doit pouvoir supporter un poids d'au moins quatre fois celui du téléviseur. Pour connaître son poids, reportez-vous à la section « Spécifications » (page 33).

Scheme/tableau d'emplacement des vis et crochets

Nom du modèle	Emplacement des vis	Emplacement des crochets
KDL-40S56/P56/P36xx	d, g	b
KDL-37S56/P56/P36xx	d, g	b
KDL-32S56/P56/P36xx	e, g	c

• Les positions des crochets « a » ne peuvent pas été utilisées pour le modele du tableau ci-dessus.

Emplacement des vis

Emplacement des crochets

Specifications

Nom de modèle		KDL-40S56/P56/P36xx	KDL-37S56/P56/P36xx	KDL-32S56/P56/P36xx
Norme
Type d'affichage		Ecran à cristaux liquides
Système de télévision		Selon le pays ou la régionAnalogue: B/G/H, D/K, L, INumérique: DVB-T
Norme Couleur/Viséo		Analogue: PAL, PAL60 (uniquement entrée video), SECAM, NTSC3.58, NTSC4.43 (uniquement entrée video)Numérique: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVCHP@L4.0, MP@L3.0
Canaux couverts		Analogue: 46.25 - 855.25 MHzNumérique: VHF/UHF
Sortie son		10 W + 10 W (RMS)
Prises d'entrée/sorting
Antenne		Borne 75 ohms externe pour VHF/UHF
AV1*1		Connecteur Péritel à 21 broches complenant entrée audio/vidéo, entrée RVB et sortie audio/vidéo TV analogique.
AV2*2		Connecteur Péritel à 21 broches complenant entrée audio/vidéo, entrée RVB, entrée S-Viséo et sortie audio/vidéo.
COMPONENT IN		Formats pris en charge: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vc-c, 75 ohms, 0,3 V sync. négative/Pa/Cb: 0,7 Vc-c, 75 ohms/Pr/Cr: 0,7 Vc-c, 75 ohms
COMPONENT IN		Entrée audio (prises phono)
HDMI IN 1, 2, 3		Védo: 1080p, 1080p24, 1080i, 720p, 576p, 576i, 480p, 480iAudio: Linéaire deux canaux PCM32, 44,1 et 48 kHz, 16, 20 et 24 bits, Dolby DigitalPC (voir page 34)Audio analogue (mini-prise) (HDMI1 seulement)
AV3		Entrée video (prise phono)
AV3		Entrée audio (prises phono)
DIGITAL AUDIO OUT(OPTICAL)		Prise numérique optique (Linéaire deux canaux PCM, Dolby Digital)
PC IN		Sortie audio (gauche/droite) (prises phono)
ENTRE ACIDEN (15 Dsub) (voir page 34)V: 0,7 Vc-c, 75 ohms, sans synchronisation sur le vert/B: 0,7 Vc-c, 75 ohms/R: 0,7 Vc-c, 75 ohms,synchronisation H/V: niveau TTL→Entree audio PC (mini-prise)
Inte		Prise casque
Port USB
Emplacement CAM (Module pour système à contrôle d'accès)
Alimentation et autres
Puisance requise		220-240 V CA, 50 Hz
Taille d'écran		40 pouces / diagonale de 102 cmenvviron	37 pous / diagonale de 94 cmenvviron	32 pous / diagonale de 81 cmenvviron
Résolution d'affichage		1.920 points (horizontal) × 1.080 lignes (vertical)
Consomma-tion électrique	en mode“Domicile”/“Standard”	133 W	122 W	88 W
	en mode“Pointde vente”/“Intense”	180 W	167 W	108 W
Consommation électrique enveille*3		0,3 W ou moins
Dimensions(1×h×p)	(avec pied)	Environ 99,6 × 66,3 × 25,9 cm	Environ 92,7 × 62,7 × 25,9 cm	Environ 80,6 × 55,7 × 22,1 cm
	(sans pied)	Environ 99,6 × 61,2 × 10,9 cm	Environ 92,7 × 57,4 × 9,6 cm	Environ 80,6 × 50,7 × 9,3 cm
Poids	(avec pied)	Environ 19,0 kg	Environ 16,5 kg	Environ 13,0 kg
	(sans pied)	Environ 17,0 kg	Environ 14,5 kg	Environ 11,5 kg
Accessoires fournis		Reportez-vous à la section « 1 : Vérification des accessoires», page 4.
Accessoires en option		Voir « Installation des accessoires (Support de fixation murale) » à la page 31.

1 Sorties AV1 uniquement disponibles pour un téléviseur analogue.
2 Sorties AV2 vers l'écran actif (sauf PC, HDMI, Component).
*3 La consommation spécifiée en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.

La conception et les specifications sont sujettes à modification sans préavis.

Tableau de reférence du signal d'entrée pour PC IN

Signaux	Horizontal (Pixel)	Vertical (Ligne)	Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Standard
VGA	640	480	31,5	60	VGA
SVGA	800	600	37,9	60	Instructions VESA
XGA	1024	768	48,4	60	Instructions VESA
WXGA	1280	768	47,4	60	VESA
WXGA	1280	768	47,8	60	VESA
WXGA	1360	768	47,7	60	VESA
SXGA	1280	1024	64	60	VESA
UXGA	1600	1200	75	60	VESA
HDTV	1920	1080	67,5	60	EIA

L'entree PC de ce televiseur ne prend pas en charge le synchronisme sur le Vert ou le signal composite de synchronisation.
- L'entrée PC de ce télévisueur ne prend pas en charge les signaux entrelaces.
L'entrée PC de ce téléviseur prend en charge les signaux indiqués dans le tableau ci-dessus avec une fréquence verticale de 60Hz

Tableau de reférence du signal d'entrée pour HDMI IN 1, 2 et 3

Signaux	Horizontal (Pixel)	Vertical (Ligne)	Fréquence horizontalé (kHz)	Fréquence verticalé (Hz)	Standard
VGA	640	480	31,5	60	VGA
SVGA	800	600	37,9	60	Instructions VESA
XGA	1024	768	48,4	60	Instructions VESA
WXGA	1280	768	47,4	60	VESA
WXGA	1280	768	47,8	60	VESA
WXGA	1360	768	47,7	60	VESA
SXGA	1280	1024	64	60	VESA

Dépannage

Vérifiez si le témoin (veille) clignote en rouge.

S'il clignote

La fonction d'auto-diagnostic est activée.

Appuyez sur ① sur le côte du télévisuer pour l'éteindre, débranchez le cordon d'alimentation et adressez-vous à votre revendeur ou au centre de service Sony.

Si levoyant rouge clignote 19 fois,veuillezmettrele téléviseur hors tension et enlever l'appareil USB posant probleme.

Si levoyant rouge clignote 20 fois,veuillezmettrele téléviseur hors tension et enlever l'appareil CAM posant probleme.

S'il ne clignote pas

1 Vérifiez les éléments des tableaux CIDessous.
2 Si le problème persististe, confiez-vous télévisuer à un technicien qualifié.


Absence d'image (écran noir) et de son

• Vérifiez le raccordement de l'antenne.
• Branchez le téléviseur au secteur et appuyez sur la touche sur le cote du téléviseur.
• Lorsque le témoin (veille) s'allume en rouge, appuyez sur I/0.

Absence d'image ou d'informations de menu de l'appareil branché au connecteur Péritel

• Appuyez sur pour afficher la liste des apparéils raccordés, puis sélectionnez l'entrée voulue.
• Vérifiez le raccordement entre l'appareil optionnel et le téléviseur.

Image double ou fantôme

• Vérifiez le raccordement de l'antenne.
• Vérifiez le raccordement et la direction de l'antenne.

Seuls des parasites ou de la neige apparaisent sur l'écran

• Verifiez si l'antenne est brisée ou pliee.
• Verifiez si l'antenne n'a pas atteint le terme de sa vie utile (trois à cinq ans pour une utilisation normale, un à deux ans au bord de la mer).

L'imag d'une chaine s'accompagne de parasites/bruit

• Reglez la commande « AFT » (Automatic Fine Tuning) pour améliorer la réception de l'image (page 28).

Quelques petits points noirs et/ou brillants apparaisent à l'écran

• L'image de l'écran est composée de pixels. La présence de petits points noirs et/ou brillants (pixels) à l'écran n'est pas le signe d'une défaillance.

Progames affichés en noir et blanc

• Sélectionnez « R à Z » (page 24).

Aucune couleur ou couleur irrégulière lors de la visualisation d'un signal provenant des prises COMPONENT IN

• Vérifiez le raccordement des prises COMPLEMENT IN et vérifie que toutes les fiches sont solidement insérées dans leurs prises respectives.

Son

Pas de son, maisonne image

• Appuyez sur la touche + ou 品 × (copure du son).
  Assurez-vous que « Haut-parleur » est régé sur « Haut-parleur TV » (page 24).
• Lors de l'utilisation de l'entrée HDMI avec le son CD ou DVD Super Audio, la prise DIGITAL AUDIO OUT (OPTICAL) peut ne pas restituer en sortie les signaux audio.

Chaines

Impossible de selectionner la chaine désirée

• Basculez entre les modes numérique et analogique et sélectionné la chaîne numérique ou analogique désirée.

Certaines chaînes n'affichent aucune image

• Chaîne disponible uniquement sous abonnement/ cryptée. Abonnez-vous au service de télévision payante.
• La chaîne n'est utilisé que pour les données (pas pour l'image ou le son).
• Contactez l'émetteur pour obtenir les détails sur la transmission.

Les chaînes numériques ne s'affichent pas

• Adressez-vous à un installerateur local pour savoir si les émissions numériques existent dans votre zone.
• Augmentez le gain de l'antenne.

Généralités

Le téléviseur s'eteint automatiquement (il passen en mode veille)

• Vérifiez si « Arrêt tempo. » (page 25) ou « Mise en voille du télévisueur » (page 25) est activé.
• En l'absence de signal et si vous n'appuyez sur aucune touche pendant 15 minutes, le téléviseur passag automatiquement en mode veille.

Image et/ou son déformé

• Eloignez le télévisuer des sources de parasites électriques notamment les voitures, les motos, les sèchecheveux ou encore les apparciels optiques.
• Lorsque vous installez les appareils optionnels, laissez un espace entre ceux-ci et le téléviseur.
• Vérifiez le raccordement de l'antenne/du cable.
• Éloignez le cable d'antenne/du système câblé des autres cables.

La télécommande ne fonctionne pas

• Remplacez les piles.

Un appareil HDMI n'apparait pas dans la « Listes des périp. HDMI »

• Vérifiez si le périphérique est compatible avec la commande pour HDMI.

Si « Mode d'exposition magasin : Oui » s'affiche à l'écran

• Voiture téléviseur est reglé en mode « Point de vente ». Vous doivent de nouveau désoirir « Domicile » comme « Situation » dans la procédure « Démarriage auto » (page 7).

Introduzione
