Soort product	LCD televisie
Merk	Sony
Model	KDL-32P3600
Schermdiagonaal	32 inch (81 cm diagonaal)
Schermresolutie	1920 x 1080 pixels (Full HD)
Afmetingen met voet (B x H x D)	80,6 x 55,7 x 22,1 cm
Afmetingen zonder voet (B x H x D)	80,6 x 50,7 x 9,3 cm
Gewicht met voet	13,0 kg
Gewicht zonder voet	11,5 kg
Voeding	220-240 V AC, 50 Hz
Energieverbruik (standaardmodus)	88 W
Verbruik in stand-by	0,3 W of minder
Audiovermogen	10 W + 10 W (RMS)
Ontvangstsysteem	DVB-T (digitaal terrestrisch), PAL/SECAM (analoog)
Aansluitingen	3x HDMI, 2x Scart, Component, USB, PC, antenne, optische audio-uitgang, hoofdtelefoon
Belangrijkste functies	EPG-gids, favorietenlijsten, HDMI-bediening, USB-afspelen (foto/muziek), beeldmodi (Intense, Standaard, Film, Foto), energiebesparing, uitschakeltimer, ouderlijk slot
Onderhoud	Reinig met een zachte, droge of licht vochtige doek (mild reinigingsmiddel). Gebruik geen schurende producten of oplosmiddelen.
Veiligheid	Ventilatieopeningen niet blokkeren. Niet blootstellen aan regen of vocht. Bij onweer de stekker uittrekken. Zet de tv stevig vast om kantelen te voorkomen.
Meegeleverde accessoires	Afstandsbediening RM-ED017, AA-batterijen (2), netsnoer, voet met schroeven
Reserveonderdelen en repareerbaarheid	Optionele wandbeugel SU-WL500. Onderdelen beschikbaar gedurende 7 jaar na stopzetting productie. Fabrieksgarantie 2 jaar.
Algemene informatie	Gebruiksaanwijzing: 208 pagina's. Fabrikant: Sony Corporation, Tokyo. EU-vertegenwoordiger: Sony Deutschland GmbH, Stuttgart.

Veelgestelde vragen - KDL-32P3600 SONY

Hoe stel ik de zenders automatisch in op de Sony KDL-32P3600?

Bij de eerste inschakeling volgt u de stappen van de eerste installatie: selecteer de taal, het land en de modus (Thuis). De televisie zal automatisch alle beschikbare digitale en analoge zenders zoeken. U kunt deze zoekopdracht opnieuw starten via het menu Instellingen > Automatische start.

Hoe sluit ik een HDMI-apparaat aan op de tv?

Sluit de HDMI-kabel aan op een van de 3 HDMI-aansluitingen aan de achter- of zijkant van de tv. Zet het apparaat aan, druk vervolgens op de Ingang-toets van de afstandsbediening (of MENU > Externe ingangen) en selecteer de juiste HDMI-bron. De tv ondersteunt signalen tot 1080p.

Wat moet ik doen als er geen beeld is of het beeld zwart is?

Controleer eerst of de tv is ingeschakeld (groen lampje). Zorg ervoor dat de antennekabel goed is aangesloten. Druk op de Ingang-toets om de juiste bron te selecteren. Als het probleem aanhoudt, haal dan de stekker van de tv een minuut uit het stopcontact en steek hem er weer in.

Hoe kan ik foto's of muziek afspelen via USB?

Sluit een USB-stick of een compatibele camera aan op de USB-poort van de tv. Druk op MENU, selecteer Foto/Muziek en navigeer door de mappen om een bestand te kiezen. Ondersteunde formaten zijn JPEG voor foto's en MP3/WAV voor muziek. Let op: koppel het apparaat niet los tijdens het afspelen.

De tv schakelt zichzelf uit, wat moet ik doen?

Controleer of de functie Uitschakeltimer of Stand-by tv is ingeschakeld in het menu Ecologie. Standaard schakelt de tv over naar stand-by na 3 uur inactiviteit. U kunt deze opties uitschakelen of een langere duur instellen.

Hoe reinig ik het scherm van de tv?

Haal eerst de stekker uit het stopcontact. Gebruik een zachte, droge doek om stof te verwijderen. Voor vlekken, bevochtig de doek licht met water of een mild reinigingsmiddel. Spuit nooit vloeistof rechtstreeks op het scherm. Vermijd schurende producten, alcohol of oplosmiddelen.

Kan ik de tv aan de muur bevestigen?

Ja, de televisie is compatibel met de Sony SU-WL500 wandbeugel (apart verkrijgbaar). De installatie moet worden uitgevoerd door een gekwalificeerde professional. Verwijder eerst de voet. Volg de veiligheidsinstructies en de afmetingen zoals aangegeven in de handleiding (pagina 31).

Hoe gebruik ik de elektronische programmagids (EPG)?

In de digitale modus, druk op de GIDS-toets op de afstandsbediening. De EPG toont de lijst met uitgezonden programma's. Gebruik de pijltjestoetsen om een programma te selecteren en druk op OK om het te bekijken. Deze functie is mogelijk niet in alle landen beschikbaar.

Wat betekent het knipperen van het rode lampje?

Als het stand-by lampje rood knippert, duidt dit op een storing. Tel het aantal knipperingen: 19 knipperingen duiden op een probleem met een USB-apparaat; 20 knipperingen met de CAM-module. Schakel in ieder geval de tv uit, haal de stekker eruit en neem contact op met een Sony servicecentrum.

Hoe stel ik het volume of geluid in voor slechthorenden?

In het menu Instellingen > Audio-instellingen kunt u de Audiodescriptie (vertelling) inschakelen of de modus Slechthorenden voor ondertiteling en audio. Stel indien nodig het mixniveau in. De tv biedt ook geluidsmodi zoals Duidelijke stemmen om de helderheid van dialogen te verbeteren.

GEBRUIKSAANWIJZING KDL-32P3600 SONY

Sony biodt een minimum garantie van 2aar voor deze LCD-televisione en 7aar beschikkaarheid voor verwangng van elektronische onderdelen.

Instructies voor het "Installeren van de wandmontagesteun" staan vermeld in de gebruiksaanwijzing van deze tevisie.

Voor nuttige informatatie over Sony producten

Gebruiksaanwijzing NL

Bedankt dat u hebelt gekozen voor dit Sony-product.
Alvorens de televisie te gebruiken, dient u deze
handleiding zorgvuldig door te lezen. Bewaar de
handleiding voor raadpleging in de toekomst.

Mededeling betreffende de digitale televisionefunctie

• Functies met betrekking tot digitale television (DVB) werken alleen in landen of gebieden waar DVB-T (MPEG2) digitale aardse signalen worden uit gezonden. Vraag uw dealer of u een DVB-T-signaal kutontvangen waar u woont.
• Alhoewel dit teilevisietoestel de DVB-T-specificaties volgt, kan compatibiliteit met toekomstige DVB-T digitale aardse uitzendingen nicht worden gegarandeerd.
• Bepaalde digitale televisionefuncties zijn weltlicht nicht beschikkaar in sommige landen.

De fabrikant van dit product is Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. De geauthoriseerde vertegenwoordiging voor EMC en productveiligheid is Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service-of garantiezaken verwijzen wij ugraag maar de adressen in de afzonderlijke service/garantie documenten.

Informatie over handelsmerken

• DVB is een gedeponeerd handelsmerk van het DVB project.
• HDMI, het HDMI-logo en High-Definition Multimedia Interface�ijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing, LLC.
• Vervaardigd onder licentie van Dolby Laboratories. Dolby en het dubbele D-symbol voor handelsmerken van Dolby Laboratories.

HIGH-DEFINITION MULTIMEDIA INTERFACE

DIGITAL PLUS

Over de modelnaam die worden gebruikt in deze handleiding

De aanduiding "xx" in de modelnaam correspondeert met de tweet@cijfers die betrekking hebben op de kleur.

Aandeslag

4

Veiligheidsinformationale 9
Voorzorgsmaatregelen 10

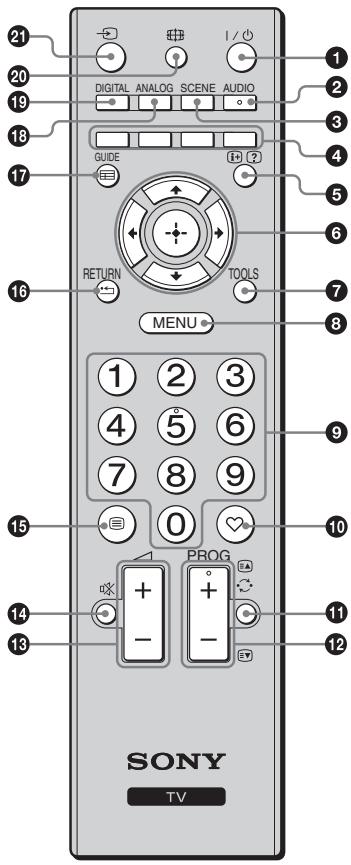

Overzicht van de afstandsbediening. 11

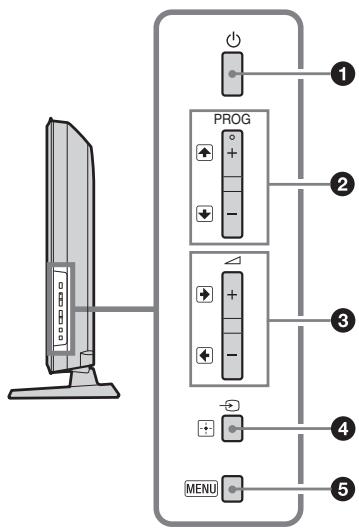

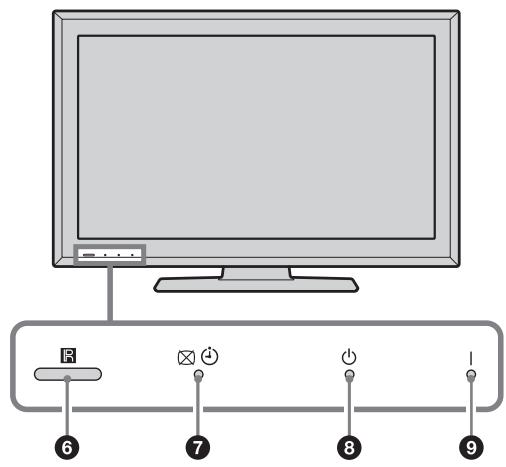

Overzicht van de toetsen en lampjes van de teilevisie 12

Televisie kijken

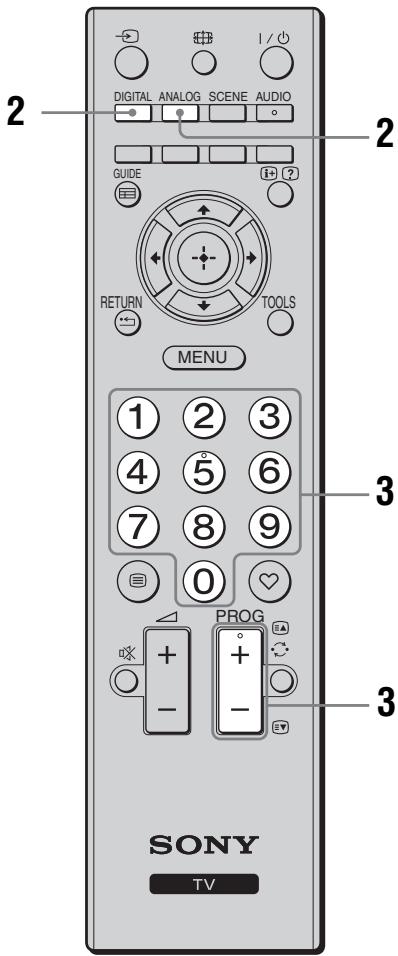

Televisie kijken 13

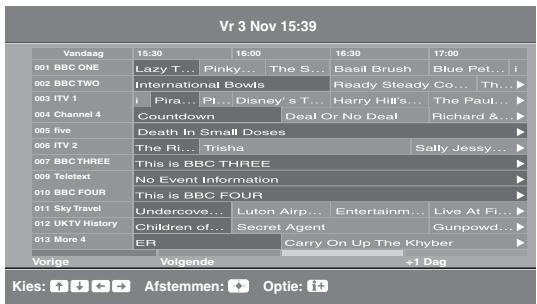

De digitale elektronische programmagids (EPG) gebruiken D3 16

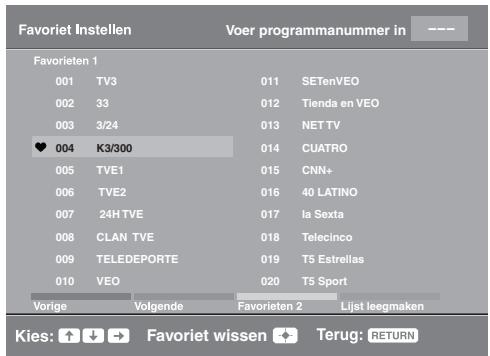

Lijst met digitale favorieten gebruiken D3 17

Optionele apparatuur gekruiken

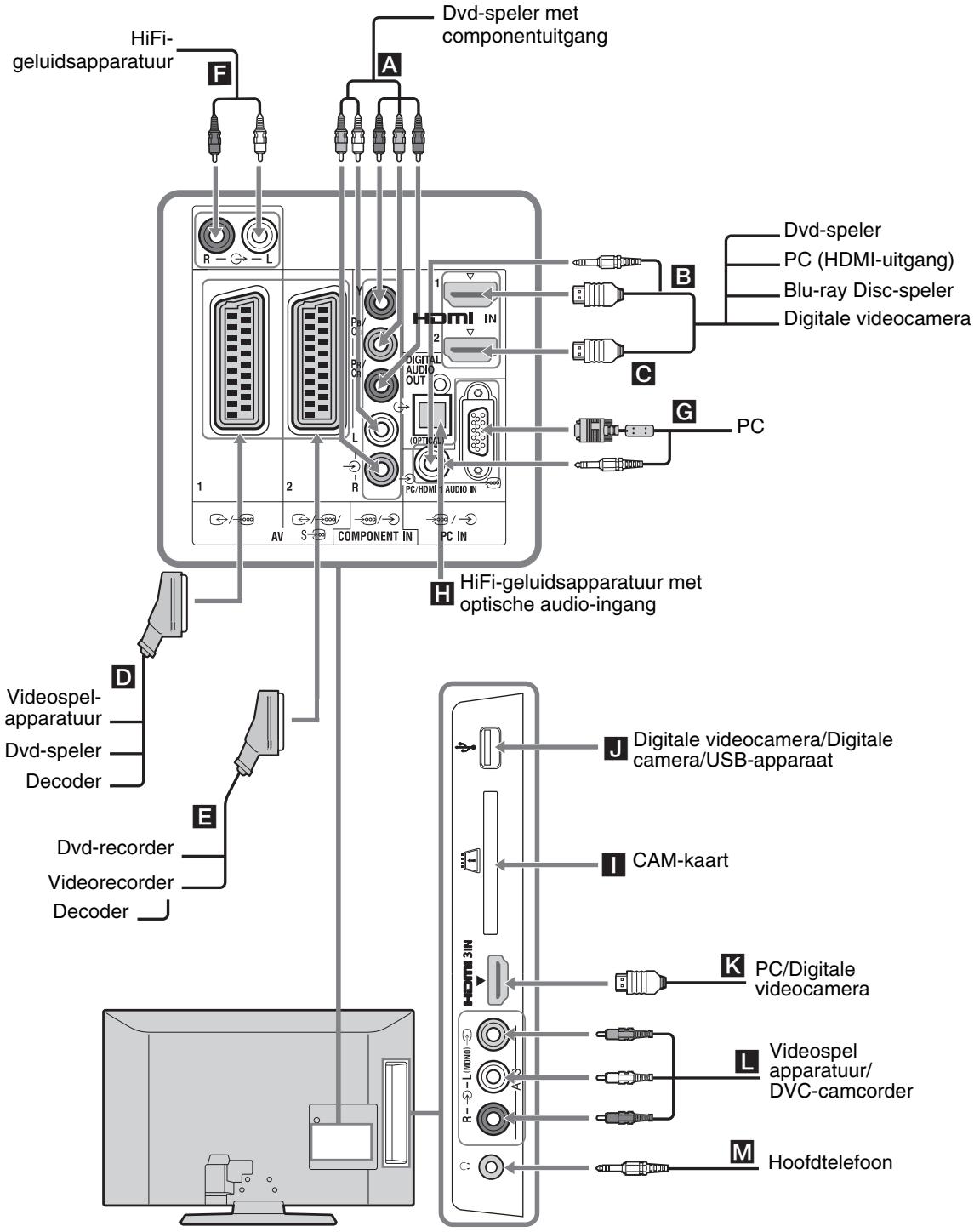

Optionele apparatuur aansluten 18
Beelden bekijken van apparatuur die op de teileis aangesloten. 19
Foto / Muziek via USB afspelen 21
Controle voor HDMI gezruiken 21

MENU-functions gebruiken

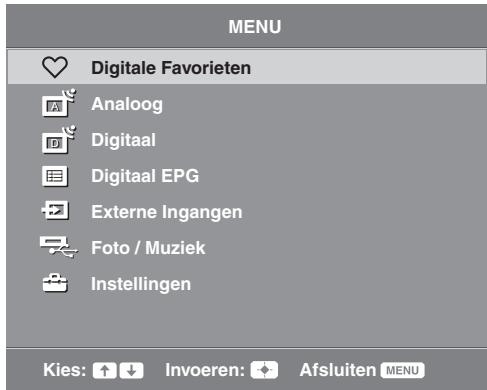

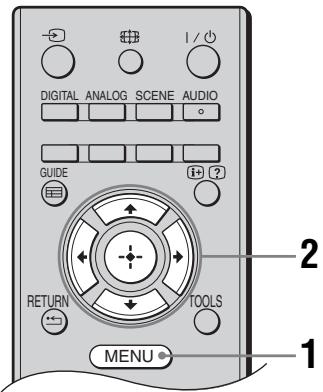

Navigeren door menu's 22
Installingen 23

Overige informatatie

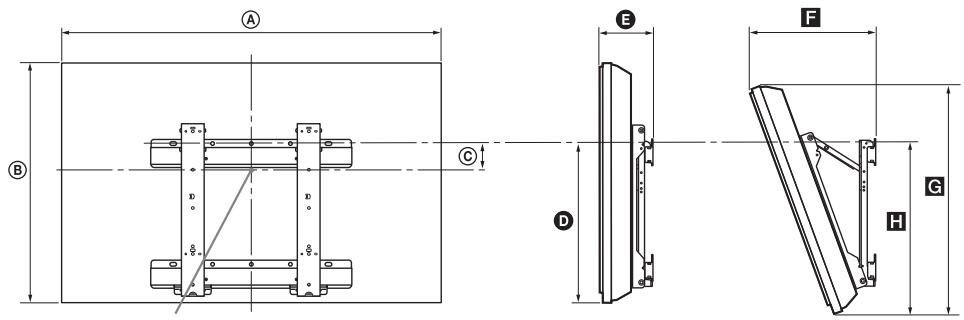

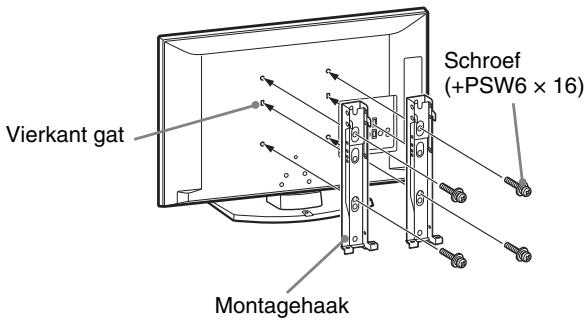

De accessoires installeren (Wandmontagesteun) 31
33
Problemen oplossen 35

DVB : alleen voor digitale kanalen

Lees "Veiligheidsinformatie" (pagina 9) alvorens de television te gebruiken. Bewaar deze handleiding zodat u deze in de toekomst=kunt raadplegen.

1: Accessoires controleren

Afstandsbediening RM-ED017 (1)

Netsnoer (type C-6) (1) (behalve voor 37/32 inch)

Batterijen AA-formaat (type R6) (2)

Standard (1)

Schroeven voor standard (4)

Batterijen in de afstandsbedieningplaatsen

Duw en schuif om te openen.

Voor de Klanten in Nederland

Gooi de batterij Niet weg maar lever.Deze in als

• Let op de + en de - bij hetplaatsen van de batterijen.
• Combineer geen verschillende typen batterijen, of oude en{nieuwe batterijen.
• Gooi oude batterijen Niet gewoon weg, maar lever ze in. In bepaalde regio's kan het verwaren van batterijen aan regels+zijn gebonden. Neem hiervoor contact op met de lokale autoriteiten.
• Hanteer de afstandsbediening met zorg. Laat de afstandsbediening Niet vallen, ga er nicht op staan en mors er geen vloeistof op.
• Plaats de afstandsbediening Niet in de buurt van een warmtebron, op een plek in direct zonlicht of in een vochtige ruimte.

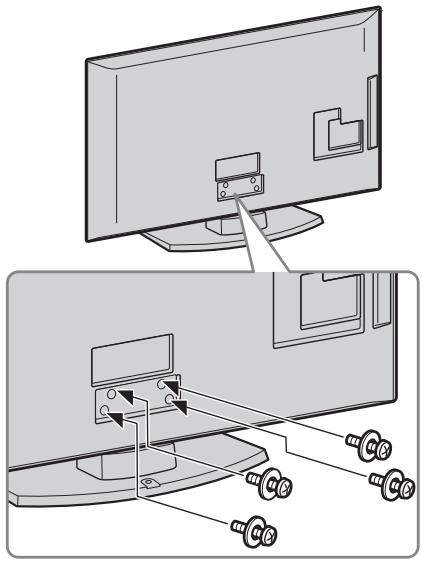

2: De standard bevestigen

Volg de montagestappen om de televisione op de standaard teplaatsen.

1 Open de kartonnen doos en haal de standaard en de schroeven eruit.

2 Plaats de télévisie op de standard. Let hierbij op de kabels.

3 Bevestig de teilevisie op de standard met de meegeleverde schroeven volgens de pijlen die de schroefopeningen aangeven.

• Als u een elektrische schroevendraaier gebruikt, stelt u het aandraaimoment in op ongeveer 1.5N· m (15 kgf·cm).

3: Antenne/ videorecorder aansluiten/ Dvd-recorder

• Dit toestel werd getest en voldoet aan de beperkingen van de EMC-richtlijn inzake het gebruik van een verbindingskabel die nicht longer is dan 3 meter.

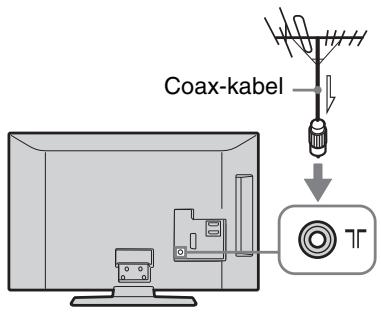

Alleen een antennene aansluiten
Een antenne/ videorecorder/dvd-recorder aansluiten via SCART

• AV1-uitgangen zijn alleen beschikkaar voor analogetelevisie.
• AV2-uitgangen maar het huidige scherm (behalte PC, HDMI, Component 1080i).

Een antenne/videorecorder/dvd-recorder aansluiten via HDMI

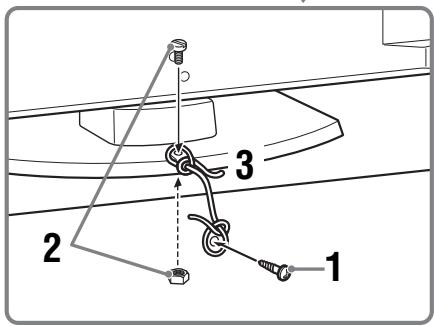

4: Voorkomen dat de televisione omvalt

1 Plaats een houtschroef (diameter van 4 mm, nicht meegeleverd) in de standard.
2 Breng een kolomschroef (M4 × 20, nicht meegeleverd) aan in de schroefopening van de tevisie.
3 Verbind de houtschroef en de metaalschroef met een stevig eind koord.

• Een optionele Sony riemkit voor ondersteuning worden gebruikt om de televisione vast te zetten. Neem contact op met uw dichtstbijzijnde Sony Service Centre om een kit te kopen. Zorg dat u het model van uw televisione kent, en houd het bij de hand.

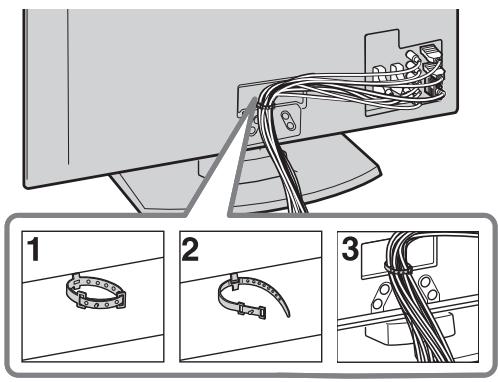

5: Kabels bundelen

U kunt de verbindingssnoeren samenbinden zoals op de onderstaande afbeelding.

• Bind het netsnoer nicht samen met andere verbindingssnoeren.

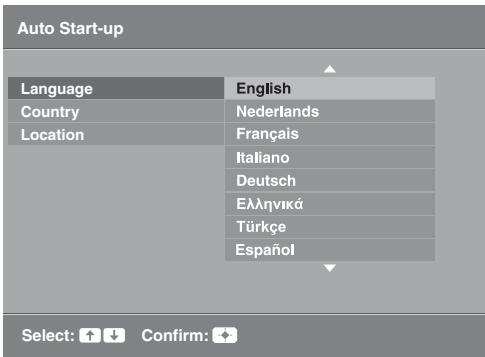

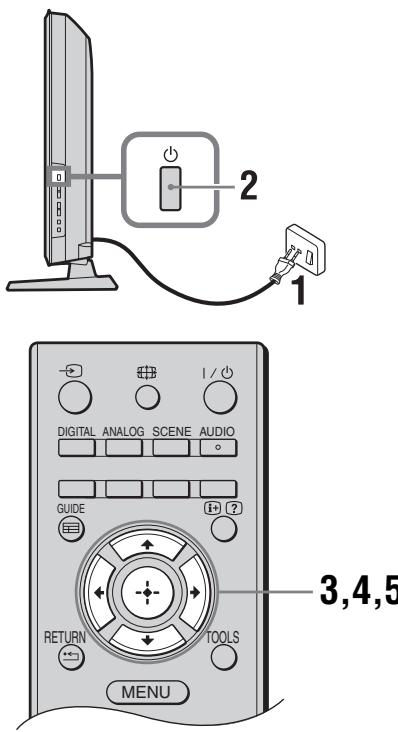

6: Taal, land/regio en locatie selecteren

1 Sluit de television aan op een stopcontact (220-240V AC, 50Hz).

2 Druk op ① aan de zijkant van de televisione. De eerste keer dat u de televisione inschakelt, verschijnt het menu Taal op het scherm.

• Wanner u de teilevisie inschakelt,licht het AAN-lampje op in groen.
  3 Druk op 山 / 山 om de taal te selecteren die wordt weergegeben op de menuschermen en druk verwolgens op

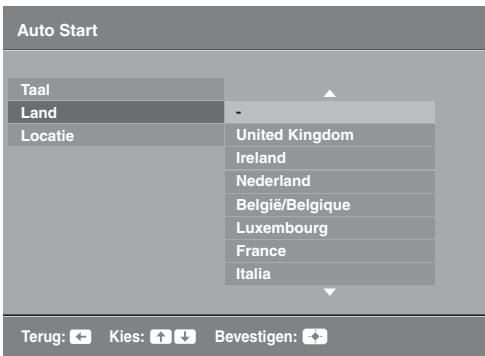

4 Druk op 山 / 山 om het land of de regio te selectoren waarin u de televisionie gaat gebruiken en druk verzolgens op

Als het land/ de regio die u op de televisionie wilt gebruiken Niet in de lijst voorkomt, selecteer dan " - " inplaats van een land/regio.

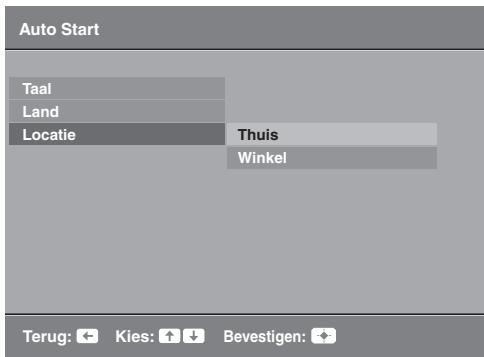

5 Druk op 山 / 山 om de locatie te selecteren waar de TV worden gezruikt. Druk daarna op

In de modus Winkel, worden bepaalde instellingen regelmatig hersteld voor gebruik in de Winkel.

Met deze optie kiest u de eerste beeldmodus die geschikt is voor de typische lichtomstandigheden in deze omgevingen.

7: Televisie automatischprogrammeren

1 Druk op

De tevisie begint te zoekenaar alle beschikbare digitale kanalen enervolgensaar alle beschikbare analoge kanalen.Dit kan enige tijd duren.Druk in die tijd geen toetsen in op de tevisie of de afstandsbediening.

Als er een bericht verschijnt waarin u worden gesvraagd de aansluiting van de Antenne te controleren

dan+zijn er geen digitale of analoge kanalen gezonden. Controleer alle aansluitingen van de antennen en druk op om het automatisch programmeren opnieuw te starten.

2 Als het menu Programma's sorteren op het scherm verschijnt, volgt u de stappen van "Programma's sorteren" (pagea 26). Gaaar de volgende stap indien u de volgorde van de analoge kanalen in de teileisie nicht verandert.

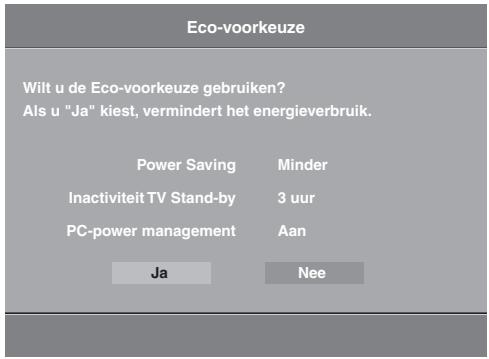

3 Als het menu Eco-voorkeuze op het scherm verschijnt en u op "Ja" drukt, worden de "Eco"-installingen in aanbevolen waarden veranderd om het energieverbruik te verminderen.

4 Druk op MENU om af te sluiten.

De tevisie heeft nu alle beschikbare kanalen afgestemd.

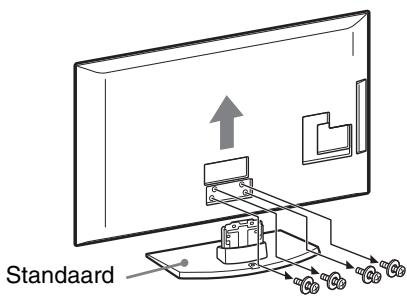

De standard van televisione verwijden

• Verwijder de standard van de televisione alleen als u de televisione aan de wand wilt bevestigen.

Veiligheidsinformatie

Installatie/configuratie

Installer en gebruik de télévisie volgens de instructics hieronder om het risico op brand, elektrische schok, schade en/of letsel te vermijden.

Installatie

• Het televisionietoestel moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.
• Plaats het televisionestoest op een stabile, vlakte ondergrund.
• Laat Wandinstallations alleen door gekwalificiered servicepersoneel uityvoeren.
• Het worden om veiligheidsredenen aanbevolen accessoires van Sony te gebruiken, zoals: Wandmontagesteun SU-WL500
• Gebruik de schroeven die bij de wandmontagesteen zijn geleverd voor het bevestigen van de montagehaken aan het tevisietoestel. De meegeleerde schroeven zijn 8mm tot 12mm lang gemeten langs het bevestigingsoppervlak van de montagehaak. De diameter en de lenghte van de schroven verschellenaar gelang het model van de wandmontagesteen. Het gebruik van andere schroven dan de meegeleerde schroeven kan resulteren in interne schade van het tevisietoestel of kan ertoe leidenat de tevisievalt enz.

8mm-12mm

Schroef (geleverd bij wandmontagesteun)

Montagehaak

Haakbevestiging op de！」
achterzijde van het
televisioneostel

Transport

• Voordat u het televisioneostel transporteert, moet u alle snoeren loskoppelen.
  Voor het transport van een groot televisietoestel zich twee of drie personen nodig.
• Als u het teles visietioestel in uw Armen draagt, moet u het vasthouden zoals rechts worden getoond. Druk Niet gegen het LCD-schem.
• Als het televisiestoestel worden opgetild of verplaatst, houdt u het toestel stevig vast aan de onderkant.
• Wanneru u het televisietoestel vervoert, mag u dit Niet blootstellen aan schokken of sterke trillingen.
• Als u het tevisietoestel maar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen.

Ventilatie

• Bedek nooit de ventilatie-openingen en steek nooit iets daardoor maar binnen.

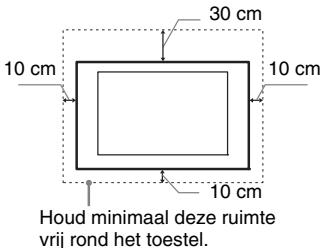

  Houd ruimte vrij rond het tevisietoestel zoals hierna worden aangegeven.
• Het worden aanbevolen de wandmontagesteun van Sony te gebruiken voor een goede luchtcirculation.

Installatie aan de wand

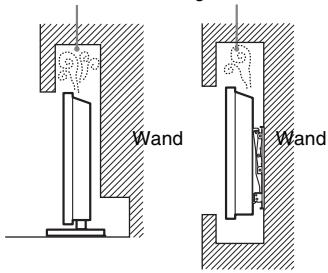

Installatie op de standard

Voor een goede ventilatie en om ophoping van vuil en stof te voorkomen:
- Plaat het televisietoestel Niet plat op de grond en installeer het Niet ondersteboven,chterstevoren of gedraaid.
- Installee het televisionistoestel Niet op een plank, kleed, bed of in een kast.
Dek het televisiestoestiel Niet af met een doek, zoals gordijnen, of voorwerpen als kranten enz.
- Installee het televisietoestel Niet zoals hierna worden getoond.

Luchtcirculatie geblokkeerd.

Netsnoer

Hanteer het netsoer en het stopcontact als volgt om het risico op brand, elektrische schok of schade en/of lesttel to vermijden:

• Gebruik alleen Sony-netsnoeren en geen netsnoeren van andere leveranciers.
• Steek de stekker volledig in het stopcontact.
• Gebruik het televisietoestel uitsluitend op een wisselspanning van 220-240 V.
• Koppel voor alle verteilheid het netsoer los als u de kabels aansluit en let erop dat u Niet over de kabels struikelt.
• Verwijder het netsnoer uit het stopcontact voordater werkzaamheden

aan het tevisietoestel wordenuitgevoerd of het wordt verplaatst.

• Houd het netsnoer uit de buurt van warmtebronnen.
• Verwijder de stekker uit het stopcontact en reinig deze regelmatig. Indien de stekker worden bedekt door stof en vocht opneemt, kan de isolatie verslechteren, hetgeen brand kanveroorzaken.

Opmerkingen

• Gebruik het meegeleverde netsnoer nicht voor andere apparatuur.
  Zorg dat het netsnoer Niet teveel worden afgeklemd, gebogen of gedraaid. Hierdoor kuren de draden worden blootgelegd of doormeseden.
• Pas het netsnoer Niet aan.
• Plaats geen zware voorwerpen op het netsnoer.
  Trek nooit aan het netsnoer zich als dit worden losgekoppeld.
• Sluit nicht to veel apparaten aan op hetzelfde stopcontact.
• Gebruik geen stopcontact waar bij de stekker slecht contact maakt.

Verboden gebruik

Installer/gebruik het televisietoestel niet op locaties, in omgevenen of situates die hierna worden weergegeven.

Het televisietoestel kan dan slecht gaan functionen en brand, elektrische schok, schade en/of letsel veroorzaken.

Locatie:

Buiten (in direct zonlicht), aan de kust, op een schip of ander vaartuig, in een voertuig, in medische instellengen, op instabiele locaties, in de buurt van water, regen vocht of rook.

Omgeving:

Locaties die heet, vochtig of zeer stoffig zich;
where insecten künnen binnendringen; waar het toestel kan wordenblootgesteld aan
mechanische trillingen, in de buurt van brandbare voorwerpen (kaarsen enz.). Stel
he tevisietoestel niltekoot aan druppels of
spetters enplaats geen met vloeistof gevulde
voorwerpen, zoals vazen, op het toestel.

Situation:

Gebruik het toestel Niet als u natte handen heeft, als de kast is verwijderd of met bevestigingen die nicht worden aangeraden door de fabrikant. Verwijder de stekker van het televisiontoestel uit het stopcontact en ontkoppel de antenneteijdens onweer.

Gebroken glas:

Gooi niets gegen het televisionietoestel. Het schermglas kan breken door de impact en ernstig letset veroorzaken.
- Als het scherm van het televisionietestel barst, mag u het toestel pas aanraken nadat u de stekker uit het stopcontact hebgetrokken. Anders bestaat er gevaar op elektrische schokken.

Wanner de televisionie nicht wordt gebruikt

• Als u het televisioneestel een aanl daten Niet gebruikt, dan要去 het worden losgekoppeld van de

netspanning vanwege milieu- enveiligheidsredenen.

• Als het televisiestoestel nog onder spanning staat wonneer het net is uitgeschakeld, trekt u de stekker uit het stopcontact om het televisiestoestel volledig uit te schaken.
• Bepaalde televisiestoestellen hunnen over functies beschikken waarvoor het toestel in de stand-by stand moot blijven om correct te werken.

Voor kinderen

Zorg dat kunden nicht op het televisioneistoest klommen.
Houdkleine accessoires buiten het bereik van kinderen, zodat deze nicht kuren worden ingeslikt.

In het geval de volgende problemen optreden...

Schakel het televisioneosteel uit en verwijder onmiddelijk het netsnoor als een van de volgende problemen optreedt.

Vraag uw dealer of Sony-servicecentrum het toestel te lately nakijken door gekwalificeerd serviceperoneel.

In het geval:

• het netsnoer is beschadigd.
• het netsnoer Niet goed past.
• het tevisietoestel is beschadigDat het is gevallen, er tegenaan isgeslagen of er ietsaar is gegooid.
• een vloeijaar of vast voorwerp door de openings in de kastterecht is gekommen.

Voorzorgsmaatregelen

Televisie kijken

• Kijk televisie met gedemptlicht, waar dat televisie kijnen in het donker of gedurende een langeperiode de ogen extra belast.
• Als u een hoogtetelefoon gebruikt, mag u het volume niets te hoop zieten om gehoorbeschadiging te voorkomen.

LCD-schem

Hoewel het LCD-schem is vervaardig met precisietechnologie en 99.99% ofeer van de pixels werken, kuren er toch donkere of heldere punjes (rood, blauw of groen) permanent zichtbaar zich op het LCD-schem.Dit is een structureel kenmerk van een LCD-schem en duidt nicht op een defect.
- Druk en kras Niet het op het scherm enplaats geen voorwerpen op het televisietoestel. Het beeld kan hierdoor verrormen of het LCD-schem kan beschadigen.
- Als het televisioneestel op een koude plaats worden gebruikt, kan het beeld vlekkerig of donker zich. Dit wijst zich op een storing. Dit verschijnsel verdwijnt wanneer de temperatuur stigt.
- Bij langdurige weergave van stilstaande beelden konnen spookbeelden optreden. Deze kuren na eenige tijd verdwijnen.
- Het scherm en de kast worden warm als het televisioniesteel worden gebruikt. Dit duidt Niet op een defect.

• Het LCD-schem bevat eenkleine hoeveelheid vloeibare kristallen en kwik. Sommige fluorescentielampen in het tevisietoestel bevatten ook kwik. Gooi het toestel weg volgens de geldende lokale wegtveging en voorschriften.

Schermopppervlak/kast van het televisietoestel behandelen en reinigen

Neem de volgende voorzorgsmaatregelen in acht om verkleuring of beschadiging van het materiaal of de coating van het scherm te voorkomen.

• Reinig het schermoppervlak/de kast met een zachtde doeok om stof te verwijderen. Bevochtig een zachtde doeoklicht met een verdund reinigingsmiddel bij hardnekkige stofvorming.
• Gebruik geen schuursponsje, alkalisch/ zurhoudend reinigingsmiddel, schurpoeder of vluchtig oplosmiddel, zoals alcohol, benzeen, thinner of insectenbestrijdingsmiddel. Het gebruik van dergelijke materialen of het langdurig in aanraking komen met rubber- of vinylmaterialien kan beschadiging van het schermopervlak en het materiaal van de kast tot gezolg hebben.
• Het worden aanbevolen de ventilatieopeningen regelmatig met de stofzuiger te reinigen om een goede ventilatie te handhaven.
• Als u de hoek van het televisiestoestel aanpast, moet u het toestel langzaam verplaatsen om te voorkomen dat het televisiestoestel om de standaard schiet.

Optionele apparatusur

Plaats optionele onderden of apparatuur die elekromagnetische straling uitzendt op een afstand van het tevisietoestel. Anders kan beeldvervorming en/ofuis optreden.

Batterijen

• Let op de + en de - bij het plaatsen van de batterijen.
• Combineer geen verschlende typen batterijen, of oude en neue batterijen.
• Gooi oude batterijen Niet gewoon weg, maar lever ze in. In bepaalde regio's kan het verwerken van batterijen aan regels zichgebonden. Neem hiervoor contact op met de lokale autoriteiten.
  Hanteer de afstandsbediening met zorg.
  Laat de afstandsbediening niet vallen, ga er nicht op staan en mors er geen voelistof op.
• Plaats de afstandsbediening Niet in de buurt van een warmtebron, op een plek in direct zonlicht of en een vochtige ruimte.

Wegwerpen van het televisietoestel

Verwijdering van oude elektrische en elektronische apparaten (toepasbaar in de Europese Unie en

andere Europese landen met geschienen afvalsystemen)

Het symbol op het product of op de verpakking wijst erop dat dit product Niet als huishoudelijk afval mag worden behandelt. Het要去chter maar een plaat worsen gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier worden verwerkt, voorkom u voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. De recycling van materielen draagt bij tot het vrijwaren van natuurlijke bronnen. Voormeer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijk instanties, het bedrijf of de diest belast met de verwijdering van huishoudaafval de winkkel waar u het product hebget gekocht.

Verwijdering van oude batterijen (in de Europese Unie en andere Europese landen met geschienen

inzamelingssystemen)

Dit symbol op de batterij of verpakking wijst erop dat de meegeleverde batterij van dit product nicht als huishoudelijk afval mag worden behandeld. Op sommige batterijen kan dit symbool voorkomen in combinatie met een chemisch symbool. De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de batterijeer dan 0,0005 % kwik of 0,004 % lood bevat. Door.Deze batterijen op juiste wijze af te voeren,voorkomt u negatieve gevolgen die zich zouden konvendoen voor mens en milieu in geval van verkeerde afvalbehandeling.Het recycleren van materielen draagt bij tot het vrijwaren van natuurlijke bronnen. Als een product om redenen van veiligheid, prestaties of data-integriteit een permanente verbinding met de batterij vereist,dan mag.Deze batterij enkel door gekwalificeerd servicepersoneel vervangen worden.Oem een gespaste verworking van de batterij te garanderen,dient u het product aan het eind van zijn levenscyclus in te leveren bij het geeigende inazamelingspunt voor de recyclage van elektrisch en elektronisch materiaal.Voor alle andere batterijen verwijzen we uaar het gedeelte over hoe de batterij veilig uit het product wordt verwijderd.Lever de batterij in bij het geeigende inazamelingspunt voor de recyclage van batterijen.Voor meer details in verband met het recylen van dit product de ze batterij,neemt u contact op met de gemeentelijk instanties,het bedrijf of de diest belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Overzicht van de afstandsbediening

1 I/O - TV stand-by

Hiermee worden de television vanuit de stand-by modus in- en uitgeschakeld.

2 AUDIO

Druk hierop om de tweetalige modus te wijzigen (pagea 24).

3 SCENE - Scène kiezen (pagea 14)
Gekleurde toetsen (pagina 14, 17)
5 + / ? - Info/Teletekst weergeven

• In digitale modus: geeft kort informatatie weever het programme dat momenteel worden bekeken.
• In analoge modus: geeft informatatie weeer zoals het huidige kanaal en de schermmodus.
• In Teletekst-modus (pagea 14): geeft verborgen informatatie weeR (b.v. antwoorden op quizvragen).

6 企/V/中/
7 TOOLS (pagina 15, 20)

Hiermee(Int) uverschillende weergaveopties activeren en wijzigen/ aanpassen in overeenstemming met de bron en de schermmodus.

3 MENU (pagina 22)
9 Nummertoetsen

• In TV-modus: selecteert kanalen. Voor kanaalnummers vanaf 10 drukt u het tweede en derde ciderfer snel in.
• In Teletekstmodus: voert het driecijferige nummer in om de pagina te selecteren.

10 - Digitale favorietenlijk

Hiermee geeft u de digitale favorietenlijst wee der die u hebt opgegeven (pageina 17).

1 C-Vorige kanaal

Keert terug maar het vorige kanaal dat werd bekeken.

PROG +/-/E/A/E

• In TV-modus: selecteert het volgende (+) of vorige (-) kanaal.
• In Teletekst-modus (pagina 14): selecteert de volgende () of vorige () pagina.

13 +/--Volume
14 品 ^ 品 - Geluid onderdukken
15 - Teletekst (pagea 14)
16 RETURN/

Hiermee keert u terug maar het vorige scherm van een weergegeven menu.

GUIDE / - EPG (Digitale elektronische programmagids) (pagina 16)
13 ANALOG-Analoge modus (pagea 13)
DIGITAL-Digitale modus (pagina 13)
20 - Beeldregeling-modus (pagea 14)
- -Ingang selectoren

Selecteert de ingangsbron van apparatuur die is aangesloten op de aansluitingen van de televisione (pagea 19).

• Toets nummer 5, PROG + en AUDIO haben voelpunten. Gebruik deze voelpunten ter referentie bij het bedieren van de televisione.

Overzicht van de toetsen en lampjes van de televisione

Aan/uitknop

Hiermee schakelt u de tevisie in en uit.

• Als u de televisione volledig wilt uitschakelen,要去 de stekker uit het stopcontact halen.
• Als u uw televisione inschakelt,licht het AAN-lampje groen op.

PROG+/-/1/

• In TV-modus: selecteert het volgende (+) of vorige (-) kanaal.
• In TV-menu: beweegt door de opties omhoog () of omlaag () .

+/-/+

• In TV-modus: verhoegt (+) of verlaagt (-) het volume.
• In TV-menu: beweegt door de opties rechts (▶) of links (▶).

4 /+ -Ingang selectoren/OK

• In TV-modus: selecteert de ingangsbron van apparatuur die is aangesloten op de aansluitingen van de tevisie (pagea 19).
• In TV-menu: selecteert het menu of de optie en bevestigt de instelling.

5 MENU (pagina 22)

Sensor afstandsbediening

• Ontvangt infraroodsignalen van de afstandsbediening.
  Zorg ervoor dat de sensor Niet worden bedekt, dit kan de werkung beinvloeden.

7 品 -Beelduit/SleepTimer-lampje

• Licht op in groen als het beeld is uitgeschakeld (pageina 25).
• Licht op in oranje als de timer is ingesteld (pageina 26).

Stand-by lampje

Licht op in rood als de televisione in de stand-by stand staat.

I - AAN-lampje

Licht op in groen als de televisione is ingeschakeld.

• Zorg ervoor dat de televisione volledig isuitgeschakeld voordat u het netsnoor loskoppelt. Als u het netsnoor loskoppelt terwijl de televisione is ingeschakeld, kan het lampje blijven branden of kan de televisione defect raken.

Televisie kijken

1 Druk op ① aan de zijkant van de television om de televisione in te schakelen.

Als de televisione stand-by staat (het (stand-by)-lampje aan de voorzijde van de televisione is rood), druk dan op I/Op op de afstandsbediening om de televisione in te schakelen.

2 Druk op DIGITAL om over te schakelen maar de digitale modus of op ANALOG om over te schakelen maar de analoge modus.

De beschikbare kanalen varieren naargelang de ingestelde modus.

3 Druk op de nummertoetsen of op PROG +/- om een televisionekanaal te selecteren.

Om kanaalnummers vanaf 10 te selecteren met behulp van de nummertoetsen, dient u het tweede en derde cijfer snel in te drukken.

Zie pagina 16 om een digitaal kanaal te selectoren via de digitale elektronische programmagids (EPG).

In digitale modus

Er verschijnt kort een tekst met informatie. De volgende pictogrammen können worden weergegeven.

台：Radioservice
: Gecodeerde/abonneeservice
Meerdere audiotalen beschikbaar
: Ondertitels beschikbaar
: Ondertitels voor doven en slechthorenden beschikkaar
18: Aanbevolen minimumleeftijd voor huidigprogramma (van 4 tot 18aar)
: Kinderslot

Aanvullende bediening

Om	Doet u dit
Het volume aan te passen	Druk op ⊥ + (verhogen)/- (verlagen).
De programme-indexabel te activieren (alleen in analoge modus)	Druk op ⊙ . Druk op ⊙/ ⊙ om een analoog kanaal te selecteren en druk verwolgens op ⊕ .
Toegang tot de digitale favorieten (alleen in de digitale functie) te krijgen	Druk op ⊙. Zie paging 17 voor meer informatie.

Teletekst activeren

Druk op ⊙. Telkens wonneer u op ⊙ drukt, wijzigt het scherm cyclisch als volgt:

Teletekst Teletekst over het tevisiebeeldBeen (gecombineerde modus) Geen Teletekst (Teletekstservice afluiuten)

Druk op de nummertoetsen of op / om een pagina te selecteren.

Druk op ② om verborgen informatie wee ter geven.

• Als er onderaan de teletekstpagina vier gekleurde items verschijnen, is Fastext beschikbaar. Met Fastext kunt u pagina's neln en eenvoudig activeren. Druk op de bijbehorende gekleurde toets om de pagina te activeren.

Scène kiezen-modus

Kies "Algemeen", "Bioscoop", "Sport", "Spel" of "Foto". Als u een modus instelt, worden automatisch de optimale audio- en beeldkwaliteit (op basis van het soort inhoud) ingesteld.

1 Druk op SCENE op de afstandsbediening.
2 Druk op 12 / 12 / 12 / 12 om de modus te selectoren en druk daarna op .

Algemeen: Huidige gebruikersinstellingen.

Bioscoop: Beeld en geluid zoals in de bioscoop.

Sport: Realistisch beeld met surroundgeluid.

Spel: Beeldweergave ideaal voor gamen, met de Beste beeld- en geluidskwaliteit.

Foto: Beeld dat de textuur enkleur van een Fotoafdruk reproduceert.

• Als er een scenemodus is geselecterd,kest u geen beeldmodus kiezen in het beeldmenu - u moet eerst Scene kiezen uitschakelen.
• Niet beschikbaar voor PC-ingang, HDMI PC-ingang en in "Foto / Muziek"-menu.

Schermmodus handmatig wijzigen zodate deze overeenkomt met de uitzending

Druk telkens op om de gewenste schermmodus te selecteren.

Smart*

Toont conventionele 4:3-uitzendingen met een imitatie-breedbeeldeffect. Het 4:3-beeld wordenuitgerekt zodat dit het scherm vult.

4/3

Toont conventionele 4:3-uitzendingen (b.v. geen breedbeeldtelevisie) in de juiste verhoudingen.

Wide

Rekt een 4:3 beeld horizontal uit, zodate het op een 16:9 scherm past.

Zoom*

Toont
cinemascopische
(brievenbusformaat)
uitzendingen in de
juiste verhoudingen.

14/9*

Toont 14:9-uitzendingen in dejuiste verhoudingen. Ditheeft tot gevolg dat erzwarte randente zien+zijn op het scherm.

Ondertitel ing*

Toont
cinemascopische (brievenbusformaat)
uitzendingen met ondtertitels op het scherm.

Auto

• Als "Schemmodus" is ingesteld op "Auto", worden de schermmodus automatisch aangepast om overeen te stemmen met het uit gezonden signaal.
• Gedeelten van de onder- en bovenkant van het beeld konnen wegvallen.

• Afhankelijk van het signaal is het möglichk dat bepaalde schermmodi Niet selecteerbaar zich.
• Het is möglich dat sommige tekens en/of letters aan de boven- en onderzijde van het beeld nicht zichtaar zijn in "Smart".

• U=knt de verticale positie van het beeld aanpassen door "Smart", "Zoom", "14/9" of "Ondertiteling" te selecteren. Druk op 12 om omhoog of olaag te bewegen (bv. om ontertitels te lezen).

Opties van het menu Tools gebruiken

Druk op TOOLS omijdens het bekijken van een TV-programma de volgende opties waar te gehen.

Optie	Beschrijving
Sluiten	Hiermee sluit u het menu Tools.
Beeldmodus	Zie pagina 23.
Geluidseffect	Zie pagina 24.
Speaker	Zie pagina 24.
Audiotaal (alleen in digitale modus)	Zie pagina 29.
Ondertiteling instellen (alleen in digitale modus)	Zie pagina 29.
Sleep Timer	Zie pagina 26.
Power Saving	Zie pagina 25.
Systeeminformatie (alleen in digitale modus)	Toont het scherm met systeeminformatie.

De digitale elektronische programmagids (EPG) gebruiken DVB*

1 Druk in de digitale modus op GUIDE.
2 Voer de gewenste handeling uit zoals in de volgende tabel of op het scherm worden aangegeven.

• Programma-informatie worden alleen weergegeven als dit door het televisiestation worden uit gezonden.

• In sommige landen/regio's is deze functie möglich nicht beschikbaar.

Om	Doet u dit
Programma bekijken	Druk op ⋅/⊖/⊖/⊖ om het programme te selecteren en druk daarna op ⊥.
EPG uitschakelen	Druk op GUIDE.

• Als er een leeftijdsgrens is geselecteerd voor programma's, verschijnt op het scherm een bericht waarin om een pincode worden gezvraagd. Zie "Kinderslot" op pagina 30.

Lijst met digitale favorieten gebruiken DVB*

Lijst met digitale Favorieten

Met de functie Favorietenkest u maximaal vier lijsten met favoriete programme's samenstellen.

1 Druk op in digitale modus.
2 Voer de gewenste handeling uit zoals in de volgende tabel of op het scherm worden aangegeven.

• In sommige landen/regio's is deze functie möglichk nicht beschikbaar.

Om	Doet u dit
Voor de eerste keer uw lijst met favorieten makeen	1 Druk op ⊕ om "Ja" te selecteren.2 Druk op de gele toets om de Favorietenlijst te kiezen.3 Druk op ⋅/ ⋅/ ⋅/ ⋅ om het kanaal te selecteren dat u wilt toevoegen en druk daarna op ⊙.Kanalen diearend opgeslagen in de lijst met Favorieten bevatten het symbool♥.4 Druk op RETURN om deinstelling te voltooien.
Een kanaal bekijken	1 Druk op de gele toets om doorheen uw Favorietenlijst te navigeren.2 Druk op ⋅/ ⋅ om het kanaal te selecteren en druk daarna op ⊙.
De lijst met favorieten uitschakelen	Druk op RETURN.
Kanalen toevoegen of verwijdersen in de huidige lijst met favorieten	1 Druk op de blauwe toets.2 Druk op de gele toets om de Favorietenlijst te kiezen die u wilt bewerken.3 Druk op ⋅/ ⋅/ ⋅/ ⋅ om het kanaal te selecteren dat u wilt toevoegen of verwijderen en druk daarna op ⊙.
Alle kanalen verwijdersen uit de huidige lijst met favorieten	1 Druk op de blauwe toets.2 Druk op de gele toets om de Favorietenlijst te kiezen die u wilt bewerken.3 Druk op de blauwe toets.4 Druk op ⋅/ ⋅ om "Ja" te selecteren en druk daarna op ⊙om uw keuze te bevestigen.

Optionele apparatuur aansluten

U aunt een breed德拉 aan extra apparatuur op uw tevisie aansluten. Kabels worden nicht meegeleverd.

Beelden bekijken van apparatuur die op televisione is aangesloten

Schakel de verbonden apparatuur in een voer een van de volgende handelingen UIT.

Voor een automatisch geprogrammeerde videorecorder (pagea 7)

Druk in de analoge modus op PROG + / - of op de nummertoetsen om het videokanaal te selecteren.

Voor andere aingesloten apparatusur

Druk op 一 om de lijst met aangesloten apparatuur af te beelden. Druk op 一 /一 om de gewenste ingangsbron te selecteren en druk op . (Het oplichtende item worden geselecteerd als binnen 2 seconden nadat op 一 /一 is gedrukt geen bediening plaatsvindt.)

Voor een USB-apparaat

Zie pagina 21.

Symbool op het scherm	Beschrijving
Component	Om de apparatuur te zich die is aangesloten op A.
HDMI1, HDMI2 of HDMI3	HDMI IN 1, HDMI IN 2 of HDMI IN 3 Om de apparatuur te zich die is aangesloten op B, C of K. Digitale video- en audiosignalen worden ingeoervd via de aangesloten apparatuur. Als de apparatuur een DVI-aansluiting heeft, verbind dan de DVI-aansluiting met de HDMI IN 1-aansluiting door middel van een DVI-HDMI-adapter (niet meegeleverd) en verbind de audio-uitgangen van de apparatuur met de audio-ingangen in de HDMI IN 1-aansluitingen. Verbind ze met de HDMI IN 3-aansluiting om Foto's of schermafbeeldingen van een pc of digitale videocamera te bekijken.

AV1/ AV1 Om de apparatuur te zich die is aangesloten op D.

Symbool op het scherm	Beschrijving
AV2/AV2/AV2	Om de apparatuur te zien die is aangesloten op E.
PC	Om de apparatuur te zien die is aangesloten op G. • Het is aanbevolen een PC-kabel te gebruiken met ferrieten, Zoals de "Connector, D-sub 15" (ref. 1-793-504-11, beschikkaar in Sony-klantendienst), of gelijkwaardig.
USB	Om de apparatuur te zien die is aangesloten op J. Om Foto's te bekijken of maar muziek te luisteren op een USB-opslagmedium.
AV3	Om de apparatuur te zien die is aangesloten op L. Als u mono-uitrusting aansluit, moet u verbinding makes met de AV3 L-aansluiting.

• Gebruik alleen een goedgekeurde HDMI-kabel met het HDMI-logo. We bevelen een Sony HDMI-kabel aan.
• Wanneer apparatusur worden aangesloten die geschikt is voor HDMI-besturing, worden de communicatie met de aangesloten apparatusur ondersteund. Raadpleeg pagina 21 om deze communicates in te stellen.

Als u dit wilt aansluiten	Doet u dit
Conditional Access Module (CAM)	Voor het gebruik van 'Pay Per View' services. Raadpleeg voor meer informatie de instructiehandleiding van uw CAM. Verwijder de "dummy"-kaart UIT de CAM-sleuf om de CAM te+kunnen gebruiken. Schakel de televisione UIT als u uw CAM in de CAM-sleuf aanbrengt. Als u de CAM Niet gebruikt, raden wij aan dat u de "dummy"-kaart in de CAM-sleuf aanbrengt en zeশ houdt.
	CAM worden in sommige landen/ regio's Niet ondersteund. Neem contact op met uw erkende dealer.
HiFi-geluidsapparatuur F	Sluit deze apparatuur aan op de audio-uitgangen als u het geluid van de televisione wilt beluisteren via de HiFi-geluidsapparatuur. Het volume van de externe speakers kan worden gewijzigd door op de volumetotoetsen van de afstandsbediening te drukken.
DIGITAL AUDIO OUT (OPTICAL) H	Gebruik een optische audiokabel.
Hoofdtelefoon M	Sluit de hoofdtelefoon aan op de al-aansluiting als u het geluid van de televisione via de hoofdtelefoon wilt beluisteren.

Aanvullende bediening

Om	Doet u dit
Terug maar de normale TV-modus	Druk op DIGITAL of ANALOG.

Opties van het menu Tools gebruiken

Druk op TOOLS om de volgende opties waar te gevenijdens het bekijken van beelden van aangesloten apparatuur.

Optie	Beschrijving
Sluiten	Hiermee sluit u het menu Tools.
Beeldmodus (bevalve PC-ingangsmodus, USB-ingangsmodus)	Zie pagina 23.
Weergavemodus (alleen in PC-ingangsmodus)	Zie pagina 23.
Geluidseffect	Zie pagina 24.
Speaker	Zie pagina 24.
Horiz. Verschuiven (alleen in PC-ingangsmodus)	Zie pagina 25.
Vertic. Verschuiven (alleen in PC-ingangsmodus)	Zie pagina 25.
Sleep Timer (bevalve PC-ingangsmodus)	Zie pagina 26.
Power Saving	Zie pagina 25.

Foto / Muziek via USB afspelen

U Aunt via een USB-kabel of USB-opslagmedium op uw teilevisie aan fotobestanden kijken of muziekbestanden beluisteren die op een Sony digitale fotocamera of videocamera zijn opgeslagen.

1 Sluit een ondersteund USB-apparaat op de televisie aan.
2 Druk op MENU.
3 Druk op 山 / 山 om "Foto/Muziek" te selectoren en druk daarna op
4 Druk op 12 / 12 / 12 / 12 om een bestand of map te selecteren en druk daarna op . Als u een map selekteert, moet u eerst een bestand selecteren en dan op drukken. Het afsplen gegint.

#

• De beeldkwaliteit kan minder goed zijn wonneer "Foto" worden gebruikt sondern de beelden afhankelijk van het bestand;kammen worden UITvergroot. Het is ook möglich dat de beelden Niet het volledige scherm vullen afhankelijk van de beeldgroote en hoogte-breedteverhouding van het televisionebeeld.
• Het kan ook enigeijd duren om sommige fotobestanden met "Foto" af te beelden.
• De bestandsnaam en mapnaam ondersteunen de tekenset UTF-8.

• Terwijl de teilevisie de data op het USB-apparaat ophaalt, mag u het volgende Niet doen:

• De tevisie of het aangesloten USB-apparaat afzetten.

• De USB-kabel uittrekken.
  -Het USB-apparaat verwijderen.

De data op het USB-apparaat+kennen daardoor beschadigd raken.

• Sony kan nicht aansprakelijk worden gehonden voor schade aan of verlies van data op het opnamemedium ten gevolge van een storing van een aangesloten apparaat of van de televisionie.

• Het afspelen van een USB-apparaat is enkel möglich voor de volgende fotobestandsformaten:

• JPEG (JPEG-bestanden met de extensie ".jpg" en conform DCF 2.0 of Exif 2.21)

• Als u een Sony digitale fotocamera aansluit,要去 de USB-aansluitmodus van de camera op Auto of Massaoplag staan. Raadpleeg voor meer informatie over de USB-aansluitmodus de instructies van uw digitale camera.

• Het afspelen van een USB-apparaat is enkel möglich voor de volgende muziekbestandsformaten:

• MP3 (bestanden met de extensie ".mp3" zonder auteursrecht) en WAV (bestanden met de extensie ".wav").

• USB Photo Viewer ondersteunt FAT16- en FAT32-bestandssystemen.

• Er worden maximaal 300 bestanden per map ondersteund.

• Afhankelijk van de precieze bestandsspecificities konnen sommige bestanden, inclusief die welke op een pc werden gewijzigd, zichs Niet worden afgespeeld als het bestandsformaat worden ondersteund.
• Raadpleeg de onderstaande website voor actuele informatie over compatibile USB-apparaten. http://support.sony-europe.com/TV/compatibility/

Controle voor HDMI gebruiken

De functie contrôle voor HDMI maakt communicatie möglichtussen de televisione en aangesloten apparatuur die compatibel is met de functie, door middel van HDMI CEC (Consumer Electronics Control). Door bijvoorbeeld Sony-appearatuur aan te sluiten die compatibel is met contrôle voor HDMI (via HDMI-kabels),(Intk u ze samen bedieren.

Zorg dat u de apparatuur correct aansluit en de nodsige instelleningen ingeeft.

De instellingen voor controle voor HDMI ingeven

De instellingen voor controle voor HDMI要去en zowel op de televisione als op de aangesloten apparatuur ingegeven worden. Zie "HDMIinstelleningen" op pagina 27 voor de instelleningen van de televisione. Voor de instelleningen van de aangesloten apparatuur raadpleegt u de gebruiksaanwijzing van die apparatuur.

Functies van contrôle voor HDMI

• Schakelt de aangesloten apparatuur uit die met de teilevisie is gekoppeld.
• Schakelt de teilevisie in die is gekoppeld met de aangesloten apparatuur en schakelt automatisch over maar de ingang van de apparatuur zodia.Deze start.

Apparatuur aansluiten die compatibel is met controle voor HDMI

Sluit de compatibile apparatuur met een HDMI-kabel aan op de tevisie. Als u een audiosysteme aansluit, sluit dan ook de DIGITAL AUDIO OUT (OPTICAL)-aansluiting van de tevisie en het audiosysteme aan met gebruik van een optische audiokabel. Zie pagina 20 voor meer informatie.

Navigeren door menu's

Via "MENU" kurz u gebruikmaken van de verschillende functies van deze television. U kurz op eenvoudige wijze kanalen of ingangsbronnen selecteren en de instellenen van de television wijzigen.

1 Druk op MENU.

2 Druk op 山 /山 om een optie te selecteren en druk daarna op

Druk op MENU om het menu af te sluiten.

Digitale Favorieten*

Hiermee geeft u de Favorietenlijst weeR (pagina 17).

2 Analoog

Hiermee wordt teruggekeerdaar het LAST bekeken analoge kanaal.

3 Digitaal*

Hiermee worden teruggekeerd maar het LAST bekeken digitale kanaal.

4 Digital EPG*

Hiermee geeft u de digitale elektronische programmagids (EPG) wee (pagea 16).

External Ingangen

Hiermee selecteert u apparatuur die op de tevisie is aangesloten.

• Als u maar de gewenste externe ingang wilt kijken, selecteert u de ingangsbron en drukt u op

Foto / Muziek

Geeft het "Foto / Muziek"-menu (pagina 21) weer.

7 Instellingen

Geeft het menu "Instellingen" weeer, waar u de meeste geavanceerde instelleningen ingeeft en aanpassingen maakt.

1 Druk op 12 om een pictogram van een menu te selecteren en druk daarna op
2 Druk op 12 / 34 / 56 / 78 om een optie te selectoreren of een instelling aan te passen en druk daarna op .

Zie pagina 23t / m 30 voor informatie over instelleningen.

• Welke opties u=kunt aanpassen, is afhankelijk van de situatie. Opties die u Niet kunt gebruiken,+zijn grijs of worden nicht weergegeven.

• In sommige landen/regio's is deze functie möglich nicht beschikbaar.

Beeldinstellungen
Beeldmodus	Selecteert de beeldmodus, behalte bij een PC als ingangsbron. "Levendig": Voor een better contrast en een scherper beeld. "Standaard": Voor standaardbeeld. Aanbevolen voor thuisgebruik. "Bioscoop": Voor het bekijken van films. Het meest geschikt voor weergave in een theaterachtige omgeving. "Foto": Voor Foto's.
Weergavemodus (alleen in PC-modus)	Selecteert de weergavemodus voor een PC als ingangsbron. "Video": Voor videobeelden. "Tekst": Voor tekst, grafieken of tabellen. "Foto": Voor Foto's.
Verlicht	Hiermee worden de holderheid van het achtergrundlicht ingesteld.
Contrast	Hiermee worden het beeldcontrast verhoogd of verlaagd.
Helderheid	Hiermee worden het beeld helderder of donkerder.
Kleur	Hiermee worden de kleurintensiteit verhoogd of verlaagd.
Kleurtint	Hiermee worden de groen- en roodtinten verhoogd of verlaagd. "Kleurtint" kan alleen worden aangepast voor een NTSC-kleursignaal (zoals op Amerikaanse videobanden).
Beeldscherpte	Hiermee worden het beeld scherper of zachter.
Kleurtint	Hiermee worden de witheid van het beeld ingesteld. "Koel": Geeft witte kleuren een blauwe tint. "Neutraal": Geeft witte kleuren een neutrale tint. "Warm": Geeft witte kleuren een rode tint. "Warm" kan Niet worden geselecteerd als u "Beeldmodus" instelt op "Levendig".
Ruisonderdruk.	Hiermee onderdukt u de beeldruis (sneeuw) in het geval van een zwak uitzendsignaal. "Hoog/Midden/Laag": Wijzig het effect van de ruisonderdrukking. "Uit": Schakelt de functie "Ruisonderdruk."uit.
Advanced instell.	Hiermee worden de beeldfunctie inmeer detail ingesteld. Als u "Beeldmodus" instelt op "Bioscoop" of "Standaard", kut u deze instelleningen aanpassen/instellen. "MPEG Ruisonderdr.": Hiermee onderdukt u de beeldruis in video in MPEG-formaat. "Live Colour": Maakt kleuren levendiger.
Reset	Hiermeezetualle"Beeldinstellungen"terugnaraed fabrieksinstellungen,behavede instellingen van "Beeldmodus"en"Weergavemodus"(alleen in PC-modus).
"Geluidsinstellungen
Geluideffect	Hiermeewordtde geluidsmodus geselecteerd."Dynamisch":Versterkt scherpte en geluid voor een grotere verstaanbaarheid en muzikaal realismeme."Standaard":Levert duidelijkere details en een verbeterde scherpte en geluid."Heldere stem":Maaktstemmen helderder.
Surround	Hiermeekiestu de surroundmodus."Surround":Voor surroundgeluid(alleen voor programma's in stereo)."Simulated Stereo":Geefteen surroundeffect aanprogramma's in mono."Uit":Voor normale ontvangst in stereo of mono.
Hoge tonen	Hiermeepastu geluiden met een hoge toonhoogte aan.
Lage tonen	Hiermeepastu geluiden met een lage toonhoogte aan.
Balans	Hiermeesteltu de balans:tussen de linker- en rechtsspeaker in.
Reset	Hiermeesteltu alleinstellungen van het menu "Geluidsinstellungen"in op defabrieksinstellungen.
2-talig	Hiermeeselecteertu het speakergeluidvooren stereo-of tweetalige uitzending."Stereo","Mono":Voor een uitzending in stereo."A"/"B"/"Mono":Bij een 2-talige uitzendingselecteertu"A"als geluidskanaal1,"B"als geluidskanaal2of"Mono"als monokanaal(indien beschikbaar).Stel"2-talig"in op"Stereo","A"of"B"als u andere apparatuurselecteertdieis aangeslotenop de television.
Auto volume	Hiermeewordt het volumeniveaugelijkgehouden,zelfsalshetgeluidsvolume schommelt(b.v.reclamesvaaukluiderdanprogramma's).
Speaker	Schakelt de interne speakers van de televisionie in en uitt."TV-speaker":De TV-speakers worden ingeschakeldomheltgeluid van de televisionie via de TV-speakers te beluisteren."Audiosystem":De TV-speakers worden uittgeschakeldzodatuuitsluitendvia externe radioapparatuurdieopde audio-uitgangisaangesloten,het geluid van de televisionkunt beluisteren.

• "Geluideffect", "Surround", "Hoge tonen", "Lage tonen", "Balans", "Reset" en "Auto volume" zich nicht beschikbaar als "Speaker" is ingesteld op "Audiosystem".

Power Saving	Hiermee selecteert u de energiabesparende modus om het energieverbruik van de televisione te verminderen. "Standaard": Standaardinstellungen. "Minder": Vermindert het stroomverbruik van de television. "Beeld uit": Schakelt het beeld uit. U kunt maar het geluid luisteren verwijl het beeld uit staat.
Inactiviteit TV Stand-by	Selecteert deijd ("1 eer", "2 eer" of "3 eer") om de televisione automatisch in stand-by te zetten als de televisione gedurende dieijd Niet worden gebrukt.
PC-power management	Wanneer deze functie is ingesteld op "Aan" schakelt de televisione over op stand-by als geen PC-signaal worden ontvangen. Alleen beschikkaar in PC-ingang.
Reset	Hiermee stelt u alle instellungen van het menu "Eco" in op de fabrieksinstellungen.

Kenmerken

Schemmmodus	Hiermee worden de schermmodus gewijzigd. Raadpleeg "Schemmmodus" op., agina 14 voor meer informatie.
Schermmodus (alleen in PC- modus)	"Normaal": Geeft het beeld waar in+zijn oorspronkelijke afmetingen. "Volb.": Vergroot het beeld om het weergaveveld te vullen.
RGB H-centr.	Hiermee worden de horizontale positie van het beeld aangepast zodate het beeld in het midden van het scherm is. Deze optie is alleen beschikbaar indien er een RGB-bron is aangesloten op de scart- aansluitingen AV1 of AV2 op deijkenkant van de televisionie.
PC instellingen	Hiermee worden het televieschem ingesteld als PC-monitor. Deze optie is alleen beschikbaar als een PC-sigmaal worden ontvangen. "Fase": Past het scherm aan als een deel van een weergegeven tekst of beeld nicht helder is. "Pitch": Vergroot of verkleint het scherm horizontaal. "Horiz. Verschuiven": Verplaatst het scherm maar links of rechts. "Vertical. Verschuiven": Beweegt het scherm omhoog of omlaag. "Reset": Herstelt de fabrieksinstelleningen.
Sleep Timer	Hiermee worden een tijdsduur ingesteld waarna de television automatisch in de stand-by stand worden gezet.Als de "Sleep Timer" is geactiveerd,licht het ⊙ (Sleep Timer)-lampje op de television(voorkant) op in oranje.
	"Sleep Timer" worden terugpezet op "Uit" als u de television uit- en weein schakelt.Een waarschuwingsboodschap verschijnt op het scherm=eén minuut voordat de television inde stand-by stand(goat.
Beeld bereik	Hiermee worden het beeldgebied aangepast."Hoge resolutie": Toont beelden in de oorspronkelijke grootte als delen van hetbeeld wegallen."Normaal": Geeft beelden in de aanbevolen grootte weeer.Deze opties können verschillen maar gelang de weergegeven invoor

Instellingen
Auto Start	De eerste instellingsprocedure wordt opgestart waarin de taal, het land/de regio en de locatie+kunnen worden geseleeteerd en alle beschikbare digitale en analoge kanalen+kunnen worden ingesteld. Gewoonlijk hoeft u deze bewerking Niet uit te koeren,ondat de taal en het land/de regio reeds+zijn geseleeteerd en de kanalen reeds,zijn ingesteld als u de television voor het eerst gebruikt (pagea 7). Met deze optie kunt u het proces echter herhalen (bv. om de television opnieuw af te stemmen na verhuizing).
Taal	Hiermee selecteert u de taal waarin de menu's worden weergegeven.
Autom.Program. (Alleen in analoge modus)	Hiermee programmeert u alle beschikbare analoge kanalen. Gewoonlijk hoeft u deze bewerking Niet uit te koeren,ondat de kanalen al worden ingesteld als u de television voor het eerst gebruikt (pagea 7). Via deze optie kunt u dit processelijkherhalen (b.v. om de television opnieuw te programmeren na een verhuizing of om/Newwe kanalen te zoeken).
Programma's sorteren (Alleen in analoge modus)	Hiermee wijzigt u de volgorde waarin analoge kanalen op de television zijn opgeslagen. 1 Druk op ð/ð om het kanaal te selecteren dat u op een andereplaats wilt zetten en druk op ð. 2 Druk op ð/ð om de nieuwe positie voor het kanaal te selecteren en druk op ß.
AV voorkeuze	Hiermee stelt u een naam in voor een apparaat dat is aangesloten op de aansluitingen aan de zij- of zich- ofijkenkant. De naam worden kort op het scherm weergegeven als het apparaat worden geselecteer. 1 Druk op ➀/➁ om de gewenste ingangsbron te selecteren en druk op ⊙. 2 Druk op ➁/➂ om de gewenste optie hieronder te selecteren en druk op ⊙. • AV1 (of AV2/AV3/HDMI1/HDMI2/HMI3/Component/PC), VIDEO, DVD, CABLE, GAME, CAM, SAT: Maakt gebruik van een van de Vooringestelde nameen om een naam toe te wijzen aan de aangesloten apparatusu. • "Wijzig": Hiermee maakt u een eigén naam. 1 Druk op ➁/➂ om de gewenste letter of het gewenste bijfer te selecteren ("_ " is een spatie) en druk daarna op ⊙. Verkeerd teken ingevoerd Druk op ⊙/➁ om het verkeerde teken te selecteren. Druk daarna op ➁/➂ om het juiste teken te selecteren. 2 Herhaal de procedure in stap 1 tot de naam volledig is en druk dan op ⊙.
HDMI-installingen	Maakt communicatie möglichtussen de television en apparatuur die compatibel is met de functie controle voor HDMI en aangesloten is op de HDMI-aansluitingen van de television. Merk op dat instellenen voor communicatie ook op de aangesloten apparatusu moeten worden ingeveven. "Controle voor HDMI": Bepaalt of de functies van de television worden gekoppeld aan die van de aangesloten apparatusu die compatibel is met contrôle voor HDMI. "Auto apparatuur uit": Wanner dit is ingesteld op "Aan" worden de aangesloten apparatusu, die compatibel is met contrôle voor HDMI, uitgeschakeld wanner u de television met de afstandsbediening instelt op stand-by. "Auto tv aan": Wanner dit is ingesteld op "Aan" worden de television ingeschakeld wanner u de aangesloten utrusting, die compatibel is met controle voor HDMI, inschakelt. "Update apparatuurlijst": Creëert of werkde "HDMI-apparatuurlijst" bij. Tot 11 compatibile apparatuur items kunnen worden aangesloten en tot 5 apparatuur items kunnen worden aangesloten op één stopcontact. Zorg ervoor dat u de "HDMI-apparatuurlijst" bijwerkt wanner u de aansluitingen of de installmenten wijzigt. "HDMI-apparatuurlijst": Geeft een lijst van aangesloten apparatusuier waer die compatibel is met controle voor HDMI.
Geluids-installung	Hiermee stelt u een afzonderlijk volumeniveau in voor apparatuur die op de television is aangesloten.
PC Audio ingang	Selecteert het geluid van de aangesloten apparatusu HRM1 (DVI-HDMI) of pc (pagina 19).
Systeumupdate	U kunt het televiesystem bijwerken met USB-gheugen. Raadpleeg de volgende website voor informatie. http://support.sony-europe.com/TV/

Wijzigt de beschikbare analoge kanaalinstelling.

Druk op 12 om het programmanummer te selecteren dat u wilt wijzigen. Drukvervolgens op

Systeem

Stelt de programmakanalen handmatig in.

1 Druk op 山 /山 om "Systeem" te selecteren en druk verwolgens op
2 Druk op 山 / 山 om een van de volgende televisystemen te selecteren en druk verwolgens op.

B/G: voor West-Europese landen/regio's

D/K: voor Oost-Europese landen/regio's

L: voor Frankrijk

I: voor het Verenigd Koninkrijk

• Afhankelijk van het land dat of de regio die u heeft geselecteerd bij "Land" (pagea 6), is deze optie wellicht nicht beschikkaar.

Kanaal

1 Druk op 日 /日 om "Kanaal" te selecteren en drukervolgens op
2 Druk op / om "S" te selecteren (voor kabelkanalen) of "C" (voor gewone kanalen) en druk verwolgens op .
3 Stel de kanalen als volgt in: Als u het kanaalnummer (frequentie) nicht weet

Druk op 业 /业 om het eerstvolgende beschikbare kanaal te zoeken. Zodra een kanaal is gezonden, stopt het zoeken. Druk op 业 /业 om het zoeken te verzolgen.

Als u het kanaalnummer (frequentie) wel weet

Druk op de nummertoetsen om het kanaalnummer van de gewenste zender of van de videorecorder in te voeren.

4 Druk op ⊕ om maar "Bevestigen" te verspringen en druk verwolgens op ⊕.

Herhaal de bovenstaande procedure als u nog meer kanalen handmatig wilt instellen.

Naam

Hiermee stelt u de gewenste naam van maximaal vrijf letters of cijfers in voor het geselecteerde kanaal.

AFT

Hiermee kurz u de fjnafstemming van het geselecteerde programmanummer handmatig aanpassen om zo nodig de beeldkwaliteit te verbeteren.

Audio Filter

Hiermee verbetert u het geluid voor afzonderlijke kanalen in het geval van verworming bij mono-uitzendingen. Soms kan een Niet-standarduick uitzendsgnaal verworming veroorzaken of met tussenpozen het geluid onderdrukken wanner mono-programma's worden bekeken.

Als het geluid Niet wordt verwormd, worden aanbevolen de fabrieksinstelling "Uit" te handhaven voor deze optie.

• "Audio Filter" is nicht beschikbaar als "Systeem" is ingesteld op "L".

Overslaan

Hiermee slaat u ongebruekte analoge kanalen over als u op PROG + / - drukt om kanalen te selecteren. (U=kunt een overgeslagen kanaal blijven selecteren met de nummertoetsen.)

Bevestigen

Slaat de wijzigingen op dieলen aan de instellenen van "Handmatigprogrammeren".

Digitalafstemming

Digitale autom. Afstemming

Programmeert de beschikbare digitale kanalen.

Met deze optie=kunt u de televisie opniew programmeren na een verhuizing of om neuekanalen te zoeken. Druk op

Programmalist bewerken

Verwijdt ontgewenste digitale kanalen die op de teilevisie zijn opgeslagen en wijzigt de volgorde van de opgeslagen digitale kanalen.

1 Druk op 念 /念 om het kanaal te selecteren dat u wilt verwijderen of的那一 enijke positie wilt verplaatsen.

Druk op de nummertoetsen om het drie-cijferige programmanummer op te gehen van de gewenste uitzending.

2 Verwijder of wijzig de volgorde van de digitale kanalen als volgt:

Het digitale kanaal verwijdersen

Druk op . Nadat de bevestiging is verschenen, drukt u op om "Ja" te selecteren, en daarna op .

De volgorde van de digitale kanalen wijzigen

Druk op en druk verwolgens op / om een neue positie voor het kanaal te selecteren en druk op .

3 Druk op RETURN.

Digitale handm. Afstemming

1 Druk op de nummertoets om het kanaal te selecteren dat u handmatig wilt programmeren en drukervolgens op 山 / 山 om het kanaal te programmeren.

2 Druk op ⊙ om programme's op te slaan als de beschikbare kanalen gezonden zich.

Herhaal de bovenstaande procedure om andere kanalen handmatig te programmeren.

Digitaal Set-up

Ondertiteling instellen

"Ondertiteling instellen": Wanneer "Hardhoremd" is geseleerd, worden naast de ondterteling möglichk ook visuèle hulpmiddelen weergegeven (indien het TV-kanaal dergelijkte informatie uitzendt).

"Ondertiteling taal": Selecteert de taal waarin de ondterteling worden weergegeven.

Audio instellen

"Audiotype": Schakelt maar uitzendingen voor doven en slechthorenden als "Hardhorem" is geselecteerd.

"Audiotaal": Selecteert de taal die voor het programme worden gebruikt. Bepaalde digitale kanalen zenden verschillende audiotalenuit voor een programme.

"Audiobeschrijving": Levert audiobeschrijving van visuele informatie als het TV-kanaal dergelijk informatie uitzendt.

"Mengniveau": Past het uitgangsniveau aan van het hoofdgeluid van de televisione en van de audiobeschrijving.

中

• Deze optie is alleen beschikbaar als "Audiobeschrijving" is ingesteld op "Aan".

"Dynamisch bereik": Compenseert deillonen in het audioniveau:tussen verschillende kanalen (alleen voor Dolby Digital geluid).

• Het effect werkt wellicht nicht of kan variërenaar gelang het programma, ongeacht de instelling van "Dynamisch bereik".

"Optische uitgang": Stelt het audiosignal in dat door de aansluiting DIGITAL AUDIO OUT (OPTICAL) van de televise worden uit gezonden. Instellen op "Auto" als er Dolby Digital-compatible apparatuur worden aangesloten. Instellen op "PCM" als nicht met Dolby Digital-compatible apparatuur worden aangesloten.

"MPEG-audioniveau": Past het volume van MPEG-audio aan.

Vaandelmodus

"Basisinstelling": Geeft programma-informatie weeop een digitale banner.

"Volledig": Geeft programma-informatie weeer op een digitale banner, verwijl onder de banner gedetailleerde programma-informatie worden weergegeven.

Kinderslot

Hiermee stelt u een leeftijdsgrens in voor programma's. Programma's die voor hogere leeftijden zijn, hunnen alleen worden bekeken als er een pincode worden ingevoerd.

1 Druk op de nummertoetsen om uw bestaande pincode in te drukken. Als u nog geen pincode heeft ingesteld, verschijnt er een scherm voor het invoeren van een pincode. Volg de onderstaande aanwijzingen van "PIN-code".
2 Druk op 山 /山 om de leeftijdsgrens te selecteren of druk op "Geen" (voor onbeperkt kijken), en druk daarna op
3 Druk op RETURN.

PIN-code

Pincode voor de eerste keer instellen

1 Druk op de nummertoetsen om de(APie pincode in te voeren.
2 Druk op RETURN.

Pincode wijzigen

1 Druk op de nummertoetsen om uw bestaande pincode in te drukken.
2 Druk op de nummertoetsen om de weitere pincode in te voeren.
3 Druk op RETURN.

Pincode 9999 wordt alkij geacepteerd.

"Systemupdate": Dit televisietoestel kan via het uitzendsignal softeware-upgrades ontvangen. Om upgrades te konnen ontvangen moet de optie Systemupdate in het menu Technische installingen op "Aan" staan. Als er een upgrade worden gedetecteerd worden de gebruiker geinformeerd via een serie displays op het scherm met instructies voor het uitvoeren van de upgrade. Onderbreek de netspanning van het toestel Niet gedurrende de installmentprocedure.

"Systemeformatique": Geeft de actuèle softwareversie en het signaalniveaueer.
"Tijd Zone": U kurz handmatig de tijdzone instellen waar u zich bevindt, maar dit Niet bezelfde zone় als de standardtijdzone in uw land/regio.

"Auto zomertijd": Stelt in of er wel dan nicht automatisch worden overgeschakeld van zomertijd maar wintertijd en vice versa.

"Aan": Schakelt automatisch op grond van de kalender van zomertijd waar wintertijd en vice versa.
- "Uit": Deijd worden weergegeven in overeenstemming met hetijdverschil dat bij "Tijd Zone" is ingesteld.

Installingen CA-module

Hiermee(Int)Access Module (CAM) en een kijkkaart. Zie pagina 18 voor deplaats van de (PCMCIA) aansluiting.

De accessoires installeren (Wandmontagesteun)

Aan klanten:

Om het apparaat te beschermen en om verilgheidsredenen raadt Sony u met klem aan uw televisione teCTXlen installeren door een Sony-dealer of erkend installmenteur. Probeer Niet de wandmontagesteun zich teinstalleren.

Aan Sony-dealers en installateurs:

Let goed op de veiligheidijdens de installment, het periodiek onderhoud en inspectie van dit product.

U kunt uw tevisie installeren in combinatie met de wandmontagesteun SU-WL500 (apart verzrikjgbaar).

• Raadpleeg de instructies bij de wandmontagesteun om de installmentie correct door te voeren.
• Raadpleeg "De standard van de televisie verwijderen" (pagea 8).
• Raadpleeg "Tabel met installmente-afmetingen" (pagea 32).
• Raadpleeg "Tabel/overzicht met deplaatsen van de schroeven en haak" (pagea 32).

• Plaats de televisie op de tafelstandaard wanneer u de montagehaak vastmaakt.

Voor de installmentie van dit product is de nodige expertise vereist, met name om te bepalen of de muur sterk genoeg is om het gewicht van de tv te dragen. Laat altijd de installmentie van dit product aan een muuruitvoeren door een Sony-dealer of erkende installateur, en let goed op de veiligheid tijdens de installmentie. Sony kan nicht aansprakelijk worden gesteld voor enigerlei schade of letsel als gevolg van een onjuiste behandeling of installmentie.

Tabel met installmentafmetingen

Middelpunt van het beeldschemm

Eenheid: cm

Model	Afmetingen beeldscherm		Afstand tot middelpunt beeldscherm	Afstand voorijdere montagehoek
				Hoek (0°)		Hoek (20°)
	A	B	C	D	E	F	G	H
KDL-40S56/P56/P36xx	99,6	61,2	12,2	43,3	15,8	33,8	57,5	47,1
KDL-37S56/P56/P36xx	92,7	57,4	14	43,2	15,6	32,4	54,2	46,8
KDL-32S56/P56/P36xx	80,6	50,7	17,2	42,9	15,3	29,9	48,5	46,6

De waarden in bovenstaande babel können iota verschillen afhankelijk van de montage.

WAARSCHUWING

De muur waarop de teileisie wordt geinstalleerd, moet sterk genoeg zijn om een gewicht te dragen dat minstens viermaal zo hoog is als dat van de teileisie. Raadpleeg "Specifications" (pagina 33) voor het gewicht.

Tabel/overzicht met deplaatsen van de schroeven en haak

Model	Plaats van de schroeven	Plaats van de haak
KDL-40S56/P56/P36xx	d, g	b
KDL-37S56/P56/P36xx	d, g	b
KDL-32S56/P56/P36xx	e, g	c

• Haakpositions "a" können nicht worden gebruikt voor het model in bovenstaande tabel.

Plaats van de schroeven

Plaats van de haak

Specifications

Modelnaam		KDL-40S56/P56/P36xx	KDL-37S56/P56/P36xx	KDL-32S56/P56/P36xx
Systeem
Beeldschermsysteme		LCD-schem (Liquid Crystal Display)
Televisiesystem		Afhankelijk van de land/regiokeuzeAnalogog: B/G/H, D/K, L, Digitaal: DVB-T
Kleur-/videosystem		Analogog: PAL, PAL60 (alleen video-ingang), SECAM, NTSC3.58, NTSC4.43 (alleen video-ingang)Digitalaal: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC HP@L4.0, MP@L3.0
Beschikbare kanalen		Analogog: 46.25 - 855.25 MHzDigitalaal: VHF/UHF
Geluidsuitgang		10 W + 10 W (RMS)
Invoer-/uitvoeraansluitingen
Antenne		75 ohm externe aansluiting voor VHF/UHF
→/→/AV1*1		21-pins scart-aansluiting inclusief audio/video-ingang, RGB-ingang, en analoge TV audio/video-uitgang.
→/→/S→AV2*2		21-pins scart-aansluiting inclusief audio/video-ingang, RGB-ingang, S-Video-ingang, en audio/video-uitgang.
COMPONENT IN		Ondersteunde formaten: 1080p, 1080i, 720p, 576p, 576i, 480p, 480iY: 1 Vp-p, 75 ohm, 0,3V negatieve sync/PB/Cb: 0,7 Vp-p, 75 ohm/Pr/CR: 0,7 Vp-p, 75 ohm
COMPONENT IN		Audio-ingang (fono-aansluitingen)
HDMI IN 1, 2, 3		Video: 1080p, 1080p24, 1080i, 720p, 576p, 576i, 480p, 480iAudio: Twee kanalen lineaire PCM32, 44,1 en 48 kHz, 16-, 20- en 24-bits, Dolby DigitalPC (zie paging 34)Analogog audio (mini-aansluiting) (enkel HDMI11)
AV3		Video-ingang (fono-aansluiting)
AV3		Audio-ingang (fono-aansluitingen)
DIGITAL AUDIO OUT(OPTICAL)		Digitale optische RCA (twee kanalen lineaire PCM, Dolby Digital)
PC IN		Audio-uitgang (Links/Rechts) (RCA-aansluitingen)
		PC-ingang (15 Dsub) (zie paging 34)G: 0,7 Vp-p, 75 ohm, geen sync op groen/B: 0,7 Vp-p, 75 ohm/R: 0,7 Vp-p, 75 ohm, H/V sync: TTL levelPC-audio-ingang (mini-aansluiting)
Aansluiting hoofdtelefoo
USB-poort
CAM (Conditional Access Module)-gleuf
Voeding en overige
Netspanningvereisten		220-240 V AC, 50 Hz
Schermformaat		40 inch / Diagonal gemetencirca 102 cm	37 inch / Diagonal gemetencirca 94 cm	32 inch / Diagonal gemetencirca 81 cm
Beeldschermresolutie		1.920 punten (horizontal) × 1.080 lijnen (vertical)
Stroombruik	in de modus "Thuis"/“Standaard”	133 W	122 W	88 W
	in de modus"Winkel"/"Levendig"	180 W	167 W	108 W
Stroomverbruik in stand-by*3		0,3 W of minder
Afmetingen(b × h × d)	(met standarda)	Circa 99,6 × 66,3 × 25,9 cm	Circa 92,7 × 62,7 × 25,9 cm	Circa 80,6 × 55,7 × 22,1 cm
	(zonderstanda)	Circa 99,6 × 61,2 × 10,9 cm	Circa 92,7 × 57,4 × 9,6 cm	Circa. 80,6 × 50,7 × 9,3 cm
Gewicht	(met standarda)	Circa 19,0 kg	Circa 16,5 kg	Circa 13,0 kg
	(zonderstanda)	Circa 17,0 kg	Circa 14,5 kg	Circa 11,5 kg
Meegeleverde accessoires		Raadpleeg "1: Accessoires controlleden" op pagina 4.
Extra accessoires		Zie "De accessoires installeren (Wandmontagesteun)" op pagina 31.

*1 AV1-uitgangen zijn alleen beschikbaar voor analoge tevisie.

2 AV2-uitgangen maar het huidige scherm (behalte PC, HDMI, Component).
3 Opgegeven stroomverbruik in stand-by stand worden bereikt nadat deoodzakelijkte interne processen in de tevisie zijn afgerond.

Ontwerp en specificaties können zonder voorafgaande kennisgeving worden gewijzigd.

Referentiekaart PC-ingangssignalen voor PC IN

Signalen	Horizontal (pixel)	Vertical (lijn)	Horizontale frequence (kHz)	Verticale frequence (Hz)	Standaard
VGA	640	480	31,5	60	VGA
SVGA	800	600	37,9	60	VESA-richtlijnen
XGA	1024	768	48,4	60	VESA-richtlijnen
WXGA	1280	768	47,4	60	VESA
WXGA	1280	768	47,8	60	VESA
WXGA	1360	768	47,7	60	VESA
SXGA	1280	1024	64	60	VESA
UXGA	1600	1200	75	60	VESA
HDTV	1920	1080	67,5	60	EIA

• De PC-ingang op deze teilevisie ondersteunt geen sync op groen of composiet sync.
• De PC-ingang op deze teilevisie ondersteunt geen interlaced signalen.
• De PC-ingang op deze teilevisie ondersteunt signalen die staan vermeld in bovenstaande tabel met een verticale frequenta van 60Hz .

Referentiekaart PC-ingangssignalen voor HDMI IN 1, 2 en 3

Signalen	Horizontal (pixel)	Vertical (lijn)	Horizontale frequence (kHz)	Verticale frequence (Hz)	Standaard
VGA	640	480	31,5	60	VGA
SVGA	800	600	37,9	60	VESA-richtlijnen
XGA	1024	768	48,4	60	VESA-richtlijnen
WXGA	1280	768	47,4	60	VESA
WXGA	1280	768	47,8	60	VESA
WXGA	1360	768	47,7	60	VESA
SXGA	1280	1024	64	60	VESA

Problemen op losses

Controller of het lampje (stand-by) rood knippert.

Als het lampje knippert

De functie voor zichdiagnose is geactiveerd.

Druk op aan de zijkant van de televisione om dezeuit te schakelen, koppel het netsnoor los eninformeer uw handelaar of Sony-klantendienst.

Indien de rode LED 19 maal knippert, schakelt u het tevisietoestel uit en verwijdert u het defecte USB-apparaat.

Indien de rode LED 20 maal knippert, schakelt u het tevisietoestel uit en verwijdert u het defecte CAMapparaat.

Als het lampje Niet knippert

1 Controller de items in de onderstaande tabellen.
2 Als het probleem aanhoudt, moet u de televisione lately nakijken door bevoegt onderhoudspersoneel.

Beeld

Geen beeld (scherm is donker) en geen geluid

• Controller de aansluiting van de Antenne.
• Steek de stekker in het stopcontact en druk op aan de zichkant van de television.
• Als het lampje (stand-by) rood oplicht, drukt u op I/O.

Geen beeld of geen menu-informatie van apparatuur die is aangesloten via de scartkabel

• Druk op om de lijst met aangesloten apparatuur, weer te gehen en selecteer de gewenste ingang.
• Controller de verbinding:tussen de optionele apparatuur en de tevisie.

Dubbele beelden of echobeelden.

• Controller de aansluiting van de antennae.
• Controller de locatie van de antennene en de richting.

Er verschijnt alleen sneeuw en ruis op het scherm.

• Controller of de antennae defect of verbogen is.
• Controleer of de antennene het einde van de levensduur hebelt bereikt (drie tot vrij发展格局 in kustgebieden).

Ruis in beeld of geluid bij het bekijken van een televisieprogramma

• Pas "AFT" (Automatisch afstemmen) aan voor een betere beeldontvangst (pagea 28).

Er zijnkleinezwarte punctjesen/ofheldere punctjes op het scherm te zien

• Het beeld van een scherm bestaatuit pixels. Kleine Zwarte en/of helderere punjes (pixels) op het scherm duiden nicht op een storing.

Geen kleur bij programma's

• Selecteer "Reset" (pagea 24).

Geen kleuren of abnormale kleuren bij het bekijken van een signaal vanuit de COMPONENT IN-aansluitingen

• Controller de verbinding van de -COMPONENT IN-aansluitingen en kijk of alle aansluitingen stevig in de respectievelijke contacten zitten.

Geluid

Geen geluid, maar goed beeld

• Druk op + of ※ (onderdrukken).
• Controller of de "Speaker" is ingesteld op "TV-speaker" (pageina 24).
• Als de HDMI-ingang worden gebruikt met Super Audio CD of DVD-Audio, dan worden er via DIGITAL AUDIO OUT (OPTICAL) weltucht geen audiosignalen uitgevoerd.

Kanalen

Het gewenste kanaal kan nicht worden geselecteerd

• Schakelussen de digitale en analoge modus en selecteer het gewenste digitale/analoge kanaal.

Sommige kanalenijken blanco

• Gecodeerd/abonneekanaal. U kunt zich abonneren op betaalde televieservices.
• Kanaal worden alleen voor data gebruikt (geen beeld of geluid).
• Neem contact op met de zender voor uitzendinformatie.

• Neem contact op met een lokaal installmentiebedrijf om te中断halen of er in uw omgeving digitaal wordenuit gezonden.
• Sluit een antennae aan met een hoger vermogen.

Algemeen

De teileisie wordt automatisch uitgeschakeld (de teileisie wordt stand-by gezet)

• Controller of de "Sleep Timer" (pagea 26) of "Inactiviteit TV Stand-by" (pagea 25) is geactiveerd.
• Indien er gedurende 15 minuten geen signaal worden ontvangen en geen werkung worden uitgevoerd in de TV-modus, dan schakelt de teileisie automatisch over op stand-by.

Vervormd beeld en/of ruis

• Houd de televisione uit de buurt van elektrische ruisbronnen zoals auto's, motoren, haardrogers of optische apparatuur.
• Houd bij het installereren van de optionele apparatuur wat ruimte vrijussen de optionele apparatuur en de tevisie.
• Controller de aansluiting van de antenné/kabel.
• Houd de kabel van de antenné/kabeltelevisione uit de buurt van andere aansluitkabels.

HDMI-apparaten worden nicht aufgebeeld op de "HDMI-apparatuurlijst"

• Controller of uw apparatuur compatibel is met controle voor HDMI.

Als "Opslaan Weergavemodus: Aan" verschijnt op het scherm

• Uw tevisie is ingesteld op "Winkel"-modus. U要去 "Thuis" voor "Locatie" in de procedure "Auto Start" opnieuw instellen (pagea 7).

Introdução
