MODE D'EMPLOI Modernist DOC30M977DS Dacor

Instructions d'installation

Four micro-ondes encastrable à combiner Modernist

DOC30M977D

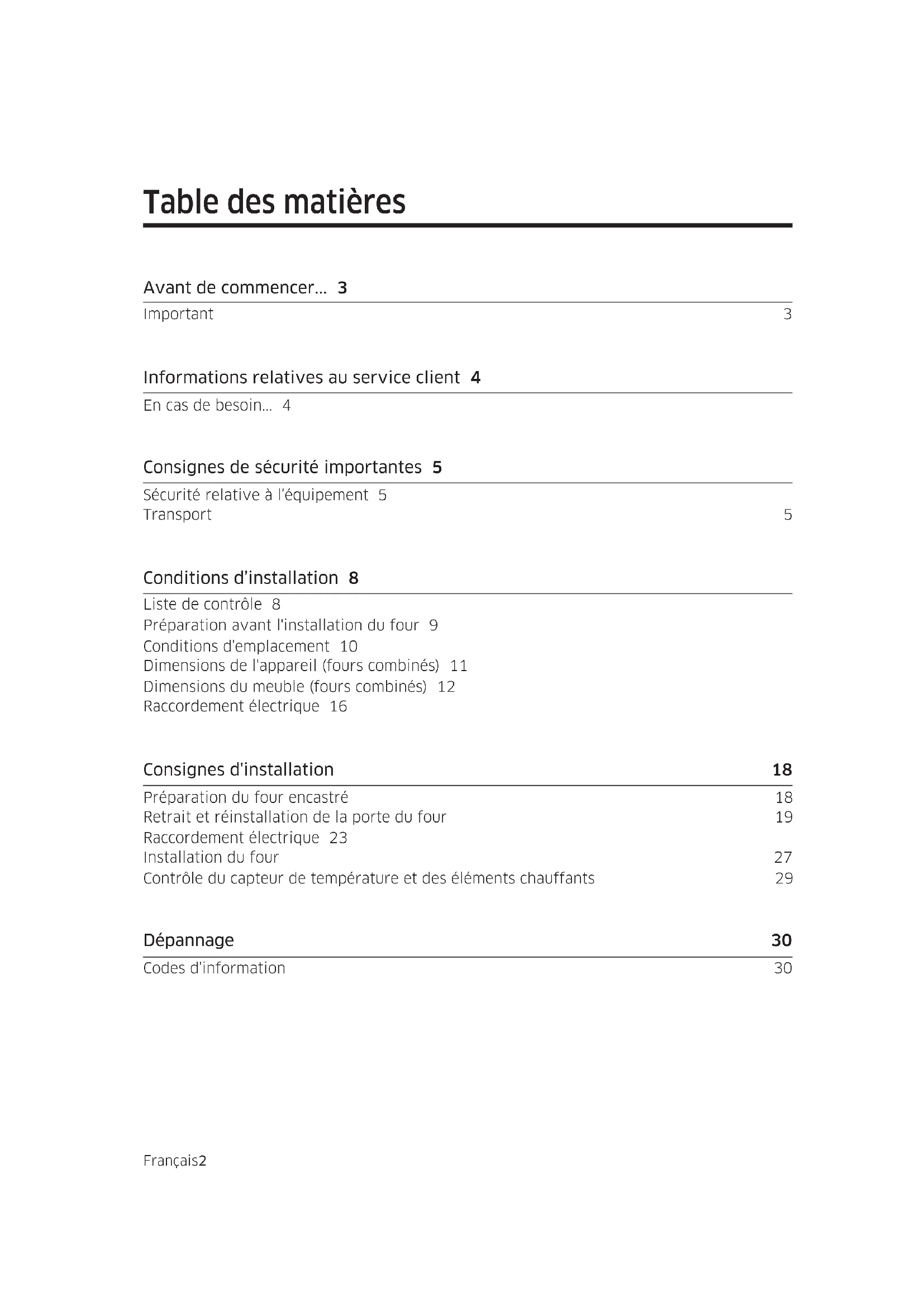

Table des matières

Avant de commencer... 3

Important 3

Informations relatives au service client 4

En cas de besoin... 4

Consignes de sécurité importantes 5

Sécurité relative à l'équipement 5 Transport 5

Conditions d'installation 8

Liste de contrôle 8 Préparation avant l'installation du four 9 Conditions d'emplacement 10 Dimensions de l'appareil (fours combinés) 11 Dimensions du meuble (fours combinés) 12 Raccordement électrique 16

Consignes d'installation 18

Préparation du four encastré 18 Retrait et réinstallation de la porte du four 19 Raccordement électrique 23 Installation du four 27 Contrôle du capteur de température et des éléments chauffants 29

Dépannage 30

Codes d'information 30

Important

• La conception générale et/ou les accessoires peuvent varier d'un modèle à un autre.

Installateur

• Par mesure de sécurité et pour atténuer les problèmes, lisez attentivement ce manuel, dans son intégralité, avant de procéder à l'installation. L'utilisateur doit pouvoir consulter ce manuel.
• Notez les numéros de série/modèle de l'appareil dans ce manuel à titre de référence pour l'entretien/maintenance.

Utilisateur

- Conservez ce manuel afin vous puissiez vous y référer ultérieurement, tout comme les techniciens, le personnel de service, etc.

Informations relatives au service client

En cas de besoin...

Pour toute question ou tout problème relatif à l'installation, contactez votre revendeur Dacor® ou l'équipe du service client Dacor. Préparez les numéros de série/modèle de votre appareil avant d'appeler.

Téléphone : [phone] ex. 2813 (États-Unis et Canada) du lundi au vendredi, de 05 h 00 à 17 h 00 (heure du Pacifique) Site Web : www.dacor.com/customer-care/contact-us

Toutes les spécifications peuvent être modifiées sans préavis. Dacor n'est pas responsable des changements apportés aux spécifications. © 2017 Dacor, tous droits réservés.

Consignes de sécurité importantes

Sécurité relative à l'équipement

Retirez tous les adhésifs et l'emballage avant d'utiliser l'appareil. Mettez au rebut l'emballage après avoir déballé l'appareil. Ne laissez jamais les enfants jouer avec les matériaux d'emballage.

Ne modifiez ou n'altérez jamais la structure de l'appareil. Par exemple, ne retirez pas les panneaux, les caches de câbles ou les vis.

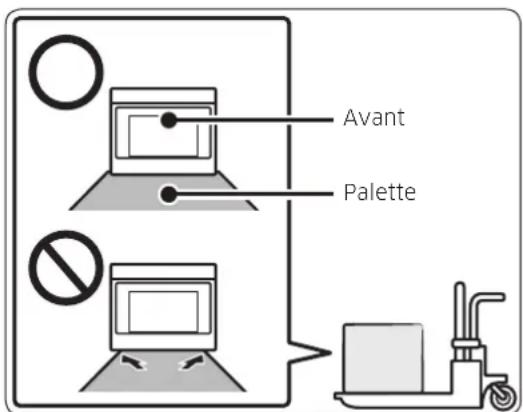

Transport

Pour éviter d'endommager la ventilation du four, utilisez la méthode de transport présentée dans l'image ci-dessous.

Avant Palette No

Soutenez le bas du four de l'un des côtés lorsque vous le déplacez vers l'emplacement d'installation. Laissez l'appareil relié à la palette de livraison jusqu'à ce qu'il soit en face de l'ouverture du meuble et qu'il est prêt à être soulevé pour sa mise en place

DANGER

RISQUE D'ÉLECTROCUTION

Pour éviter tout risque d'électrocution, de blessures corporelles ou d'accident mortel, vérifiez que votre appareil a correctement été mis à la terre, conformément aux codes locaux ou, en l'absence de codes, au Code national électrique (NEC). ANSI/NFPA 70, dernière édition.

▲ AVERTISSEMENT

RISQUE LORS DU DÉPLACEMENT

Pour éviter tout risque de blessures corporelles graves, cet appareil requiert deux personnes ou plus pour sa manipulation et son déplacement. Nous vous recommandons d'utiliser des dispositifs de déplacement d'appareils.

! AVERTISSEMENT

• Les informations figurant dans le présent manuel doivent être scrupuleusement suivies.
• En cas de non-respect de ces informations, un incendie ou une électrocution risque de survenir et de provoquer des dégâts matériels, des blessures corporelles ou des accidents mortels.
• Important : conservez le présent manuel d'installation pour que l'inspecteur électrique local puisse le consulter.
• Bonne installation - Assurez-vous que votre appareil est correctement installé et mis à la terre par un technicien qualifié.
• Toutes les constructions dont les circuits dérivés sont neufs (Code national électrique de 1996), les maisons mobiles, les véhicules et les installations de loisirs dont les codes locaux interdisent la mise à la terre par un conducteur neutre, nécessitent un raccordement en dérivation à 4 fils.
• Un mauvais raccordement du câblage en aluminium du domicile aux câbles en cuivre peut provoquer un risque électrique ou d'incendie. Utilisez uniquement des connecteurs conçus pour relier du cuivre à de l'aluminium et suivez attentivement la procédure recommandée par le fabricant.
• Les vis de montage doivent être utilisées.

- En cas de non-respect de cette consigne, le four peut tomber du meuble et provoquer des blessures graves.

ATTENTION

- Assurez-vous que les revêtements du meuble et du mur situés autour du four peuvent résister à la température générée par le four (pouvant aller jusqu'à 194 °F [90 °C]).

- Dans le cas contraire, des éléments peuvent se décolorer, se décoller ou fondre.

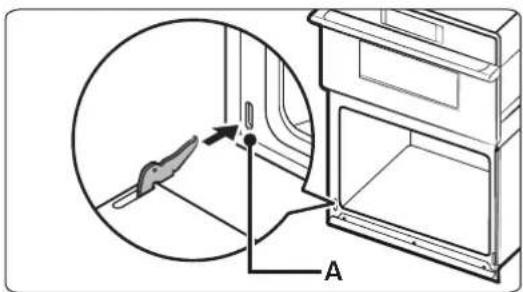

- Ne retirez pas les entretoises sur les parois latérales du four encastré.

- Ces entretoises permettent de centrer le four dans l'espace disponible. Le four doit être centré pour éviter une accumulation excessive de chaleur, qui est susceptible d'entraîner des dommages ou un incendie.

AVERTISSEMENT

• Les informations figurant dans le présent manuel doivent être scrupuleusement suivies.
• En cas de non-respect de ces informations, un incendie ou une électrocution risque de survenir et de provoquer des dégâts matériels, des blessures corporelles ou des accidents mortels.

REMARQUE IMPORTANTE

Il relève de la responsabilité de l'installateur de procéder à la bonne installation de l'appareil ; toute défaillance de l'appareil due à une mauvaise installation n'est PAS couverte par la garantie.

AVERTISSEMENT

• Ne placez pas de poids sur la porte du four. Ne laissez jamais qui que ce soit monter, s'asseoir, se mettre debout ou se pendre sur la porte du four.
• Le four pourrait se renverser et provoquer des blessures à cause des aliments ou du four lui-même.

AVERTISSEMENT

• L'alimentation électrique doit être coupée lorsque vous procédez aux raccordements électriques.
• Le non-respect de cette consigne peut entraîner des blessures corporelles voire mortelles ou une électrocution.

REMARQUE IMPORTANTE

• Respectez tous les codes et règlements en vigueur. Cet appareil doit être correctement relié à la terre.
• N'obstruez pas les conduits de ventilation du four. La ventilation du four se situe en bas du four. Pendant le fonctionnement du four, cette zone peut devenir extrêmement chaude. N'obstruez jamais cette ventilation et ne placez pas de matière plastique ou d'éléments sensibles à la chaleur devant elle.

Liste de contrôle

Utilisez cette liste de contrôle pour vérifier que vous avez effectué chaque étape du processus d'installation. Elle peut vous aider à éviter de commettre des erreurs.

1. Avant d'installer le four, pensez à vérifier que les dimensions du meuble sont correctes pour accueillir votre appareil et que les raccordements électriques requis sont présents.
2. Reportez-vous au manuel d'installation pour consulter le contenu relatif à la sécurité, aux dimensions du meuble, au retrait de l'emballage, à l'installation électrique, aux tests de l'installation et au service après-vente.

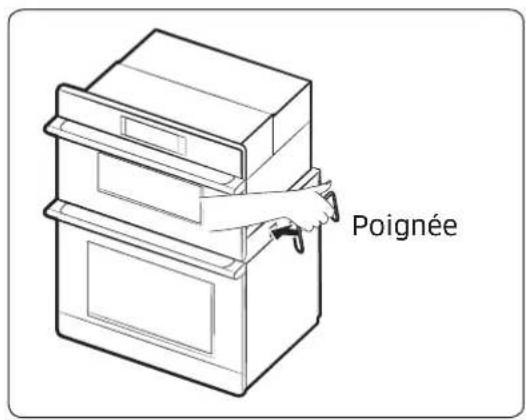

3. Pour soulever le four, pendez la poignée d'installation sur le crochet latéral de l'appareil.
4. Déplacez le four en place, en face de l'ouverture du meuble, en laissant l'emballage du bas sur l'appareil pour éviter d'abîmer le sol.
5. Soulevez l'appareil à plusieurs et en même temps pour le déposer directement dans le découpage du meuble, en veillant à ne pas vous coincer les doigts ou à vous érafler les mains ou les bras. Assurez-vous que le conduit électrique atteint correctement le point de raccordement.
6. Faites glisser l'appareil en place jusqu'au bout, en veillant à acheminer correctement le conduit électrique.
7. Attachez le four à l'ouverture du meuble avec les vis fournies (à l'aide d'un tournevis cruciforme).
8. Consultez les instructions d'installation complètes et suivez le reste des procédures indiquées, notamment la réalisation d'un essai de fonctionnement.
9. Toute la documentation de l'appareil et les accessoires sont fournis avec le four (peut-être dans un emballage ou une boîte).
10. INSTALLATEUR : Laissez le kit de documentation et les accessoires au client.

Préparation avant l'installation du four

Outils nécessaires

Tournevis cruciforme Perceuse

Pièces incluses avec le produit

8 vis (M4 L16)

Poignée d'installation

8 vis en bois pour le montage (6 vis nécessaires pour l'installation et 2 de rechange)

Outils nécessaires

Boîte de jonction Serre-fils

Raccord de conduit ^3/_4 "

Conditions d'emplacement

IMPORTANT : Respectez tous les codes et règlements en vigueur.

• Les dimensions d'ouverture du meuble indiquées doivent être utilisées. Les dimensions données offrent un dégagement minimum par rapport au four.
• L'emplacement d'installation encastrée doit disposer d'un coffret complet faisant le tour de la partie encastrée du four.
• Une alimentation électrique mise à la terre est requise. Reportez-vous à la section « Raccordement électrique ».
• La boîte de jonction de l'alimentation électrique doit se trouver à 3" (7,6 cm) maximum en dessous de la surface d'appui lorsque le four est installé dans un meuble mural. Un trou d'au moins 1" (2,5 cm) de diamètre doit avoir été percé sur le coin arrière droit ou arrière gauche de la surface d'appui, afin d'y faire passer le câble de l'appareil jusqu'à la boîte de jonction.
• Le plan d'appui du four doit être solide, de niveau et aligné avec le bas du découpage du meuble.
• Le sol doit pouvoir supporter le poids d'un four combiné de 287 lb (130 kg).
• Installez le FOUR COMBINÉ à une distance minimale de 12" (30 cm) de tout autre appareil.

IMPORTANT : Afin d'éviter tout endommager de vos meubles, vérifiez avec votre constructeur ou avec le fournisseur du meuble que les matériaux utilisés ne se décoloreront pas, ne se délamineront pas ou ne subiront aucun autre endommagement. Ce four a été conçu conformément aux exigences des réglementations internationales UL et CSA et est conforme à la température maximale admissible de 194 °F (90 °C) pour un meuble en bois.

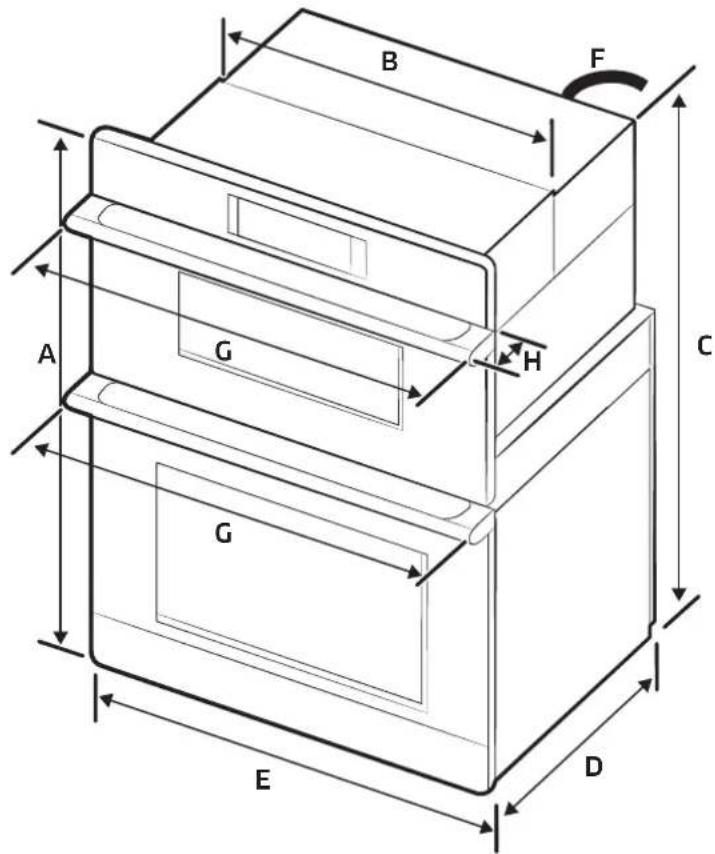

Dimensions de l'appareil (fours combinés)

DIMENSIONS
A 43	^3/_8" (110,2 cm) Hauteur totale
B 28	^1/_2" (72,4 cm) Largeur d'encastrement
C 42" (106,7 cm) Hauteur d'encastrement
D 23	^1/_8" (58,7 cm) Profondeur d'encastrement
E 29	^3/_4" (75,6 cm) Largeur de la porte
F	67" (170 cm) Longueur de conduit
G 30" (75,7 cm) Largeur totale (Largeur de la poignée)
H 2	^1/_4" (5,6 cm) Profondeur de la poignée

Dimensions du meuble (fours combinés)

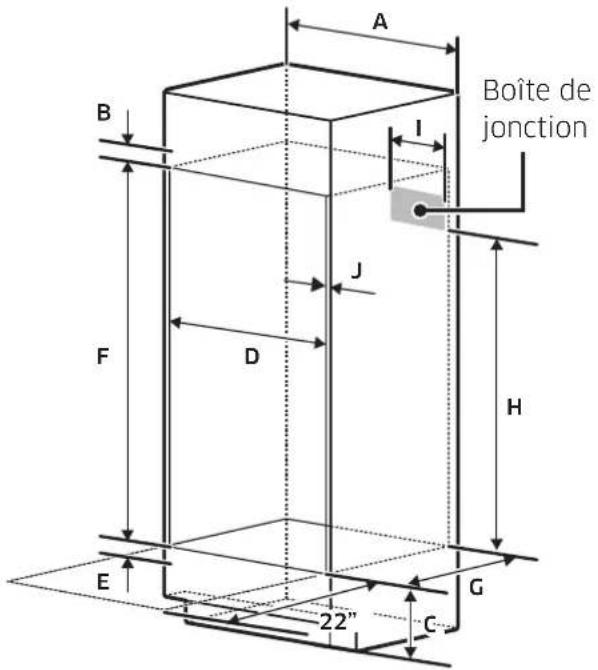

Fours combinés installés dans un meuble (standard)

A Boîte de jonction B I J F D H E 22" G C...

Laissez un dégagement minimum de 22" par rapport aux coins adjacents, tiroirs, murs, etc. lorsque la porte est ouverte.

MEUBLE DIMENSIONS
A	30" (76,2 cm)
B Minimum 1	^3/_16" (3,0 cm)
C 12" (30,5 cm)
D Minimum 28	^5/_8" / Maximum 28^3/_4" (Minimum 72,7 cm / Maximum 73,0 cm)
E Minimum 1" / Maximum 1	^1/_4" (Minimum 2,5 cm / Maximum 3,2 cm)
F 42	^1/_4" (107,3 cm)
G Minimum 23	^1/_2" (Minimum 59,7 cm)
H Minimum 30	^1/_2" (Minimum 77,5 cm)
I Maximum 9	^1/_2" (Maximum 24,1 cm) - Boîte de jonction
J Minimum	^11/_16" (1,75 cm) - Épaisseur du meuble en bois

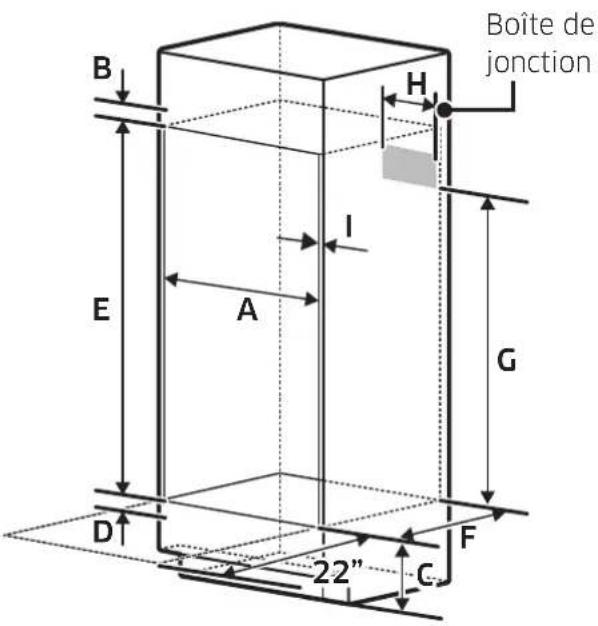

Fours combinés installés dans un meuble (encastrement)

Laissez un dégagement minimum de 22" par rapport aux coins adjacents, tiroirs, murs, etc. lorsque la porte est ouverte.

Boîte de jonction B H I E A G D 22" C

MEUBLE DIMENSIONS
A Minimum	30 ^3/_16 " / Maximum 30^5/_16 " (Minimum 76,7 cm / Maximum 77,0 cm)
B Minimum	1 ^3/_16 " (3,0 cm)
C 12" (30,5 cm)
D Minimum	1" / Maximum 1 ^1/_4 " (Minimum 2,5 cm / Maximum 3,2 cm)
E 43	^11/_16 " (110,9 cm)
F Minimum	24 ^13/_16 " (Minimum 63,0 cm)
G Minimum	30 ^1/_2 " (Minimum 77,5 cm)
H Maximum	9 ^1/_2 " (Maximum 24,1 cm) - Boîte de jonction
I Minimum	^11/_16 " (1,75 cm) - Épaisseur du meuble en bois

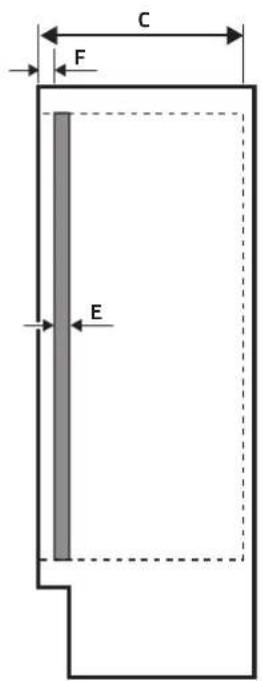

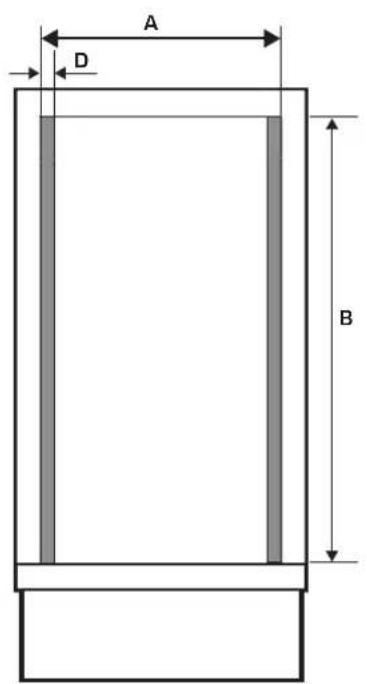

Conditions d'installation

A D B

C F E

MEUBLE DIMENSIONS
A 30	^1/_4" (76,8 cm) Largeur
B 43	^11/_16" (110,9 cm) Hauteur
C 24	^13/_16" (63,02 cm) Profondeur
D	^13/_16" (2,06 cm) Largeur de la planchette
E	^11/_16" (1,75 cm) Profondeur de la planchette
F 1	^5/_16" (3,3 cm) Position de la planchette

Si les lois le permettent et si un fil de mise à la terre séparé est utilisé, il est recommandé qu'un installateur électricien qualifié détermine si le chemin de mise à la terre et le calibre de fils sont conformes aux normes locales.

Si vous n'êtes pas sûr que le four soit correctement mis à la terre, vérifiez-le avec un installateur électricien qualifié.

Ce four doit être raccordé à un système métallique de câblage permanent mis à la terre.

Assurez-vous que le branchement électrique et la taille des fils sont adéquats et conformes au Code national électrique, à la dernière édition de la réglementation ANSI/NFPA 70 ou aux normes de la CSA C22.

1-94, au code électrique canadien Partie 1 et à la dernière édition de la réglementation C22.2 n°O-M91, ainsi qu'à toutes les normes locales.

Une copie des normes susmentionnées peut être demandée auprès de :

Conditions d'installation

Raccordement électrique

Pour installer correctement votre four, vous devez déterminer le type de branchement électrique que vous utiliserez et suivre les instructions fournies dans le présent manuel.

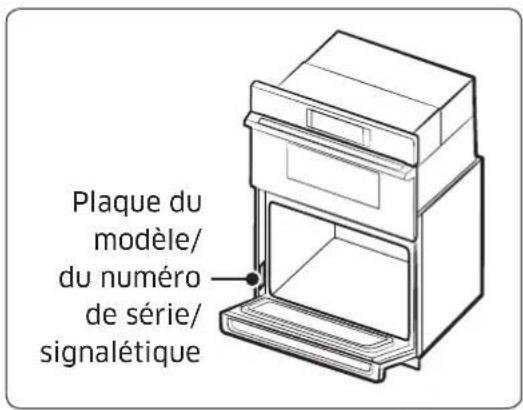

Plaque du modèle/ du numéro de série/ signalétique

Le four doit être raccordé à une fréquence et une tension d'alimentation appropriées, telles que spécifiées sur la plaque du modèle/du numéro de série/signalétique. La plaque du modèle/du numéro de série/signalétique se trouve en dessous du panneau de commande, sur les fours combinés. Reportez-vous aux illustrations à gauche.

• Il est recommandé d'utiliser un disjoncteur.
• Utilisez le tableau ci-dessous pour déterminer la protection minimale recommandée pour un circuit dédié.

Valeur nominale en KW (240 V)	Valeur nominale en KW (208 V)	Taille recommandée de circuit (dédié)
≤ 4,8 KW ≤ 4,1 KW	W 20 A
4,9 KW - 7,5 KW 4,3	KW - 6,2 KW 30 A
7,3 KW - 9,6 KW 6,3	KW - 8,3 KW 40 A
9,7 KW - 12,0 KW 8,4	KW - 10,4 KW 50 A

• Raccordez directement au boîtier disjoncteurs (ou au sectionneur à fusible) via un câble flexible, armé ou à gaine non métallique, en cuivre (avec fil de mise à la terre). Reportez-vous à la section « Raccordement électrique ».

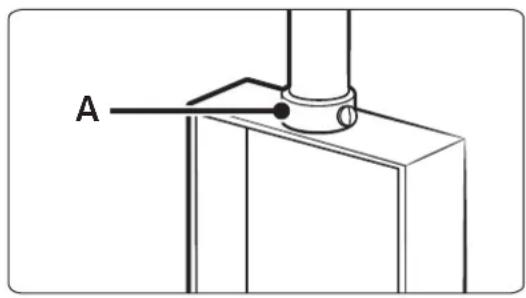

• Le conduit flexible provenant du four doit être raccordé directement à la boîte de jonction.
• Équipez les deux côtés de la ligne de fusibles.
• Ne coupez pas le conduit. La longueur de conduit fournie permet de faciliter l'entretien du four.
• Un raccord de conduit répertorié UL ou homologué CSA doit être fourni.
• Si votre domicile possède du câblage en aluminium, suivez la procédure ci-dessous :

a. Reliez une partie du fil solide en cuivre aux extrémités des câbles du conduit flexible.

b. Branchez le câblage en aluminium sur la partie ajoutée de fil en cuivre, à l'aide de connecteurs spéciaux et/ou d'outils adaptés et répertoriés UL pour relier le cuivre à l'aluminium.

- Suivez la procédure recommandée du fabricant du connecteur électrique. La connexion aluminium/cuivre doit être conforme aux normes locales et aux pratiques de câblage acceptées dans le secteur.

Pour les exigences relatives à l'alimentation pour le modèle DOC30M977D, reportez-vous au tableau suivant.

Modèle 240 V CA 208 V CA
DOC30M977D	8,9 kW 6,7 kW

Préparation du four encastré

▲ AVERTISSEMENT

Risque de poids excessif

Faites appel à deux personnes ou plus pour déplacer et installer le four.

Le non-respect de cette consigne peut entraîner des blessures au dos ou autres.

1. Déterminez l'emplacement final du four. Évitez de percer ou de couper le câblage du domicile lors de l'installation.
2. Pour éviter d'abîmer le sol, placez le four sur un carton avant son installation. N'utilisez pas la poignée ou toute autre partie du cadre avant pour lever l'appareil.
3. Retirez les matériaux d'emballage et les adhésifs présents sur le four. Pensez à conserver les matériaux d'emballage qui peuvent être nécessaires pour l'installation.
4. Retirez l'emballage du matériel présent à l'intérieur du sachet contenant la documentation.
5. Retirez les grilles et les autres pièces situées à l'intérieur du four.
6. Déplacez le four et le carton près de l'emplacement final du four.

Retrait et réinstallation de la porte du four

IMPORTANT : Utilisez vos deux mains pour retirer la porte du four inférieur. La porte du four supérieur ne peut pas être retirée.

Avant de retirer la porte du four, préparez une surface où vous pourrez la déposer. Cette surface doit être plate et recouverte d'une couverture douce, ou utilisez les montants d'angle présents dans les matériaux d'emballage.

Débranchement des fils couplés de l'éclairage DEL

Fils couplés

Repérez l'emplacement des fils couplés de l'éclairage DEL et débranchez-les avant de retirer la porte.

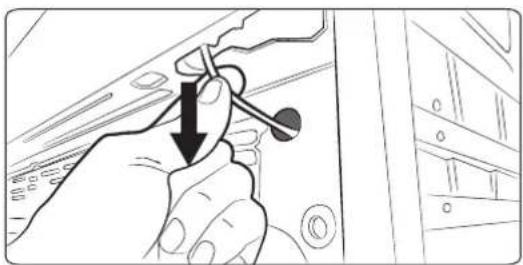

1. Tirez doucement sur le câble pour révéler le connecteur.

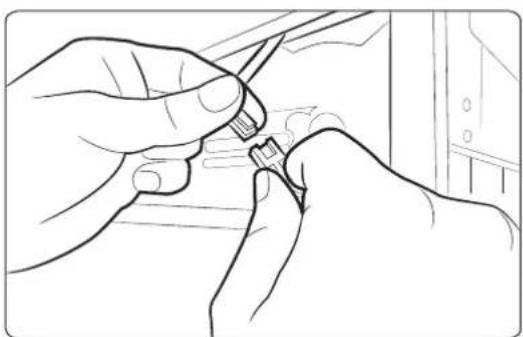

1. Débranchez le connecteur.

REMARQUE

Lorsque vous installez l'appareil pour la première fois, installez la garniture inférieure avant de réinstaller la porte. Reportez-vous à la section « Installation du four ».

Retrait de la porte du four inférieur

A B

A. Verrou de la charnière de la porte du four en position verrouillée
B. Verrou de la charnière de la porte du four en position déverrouillée

1. Ouvrez la porte du four.
2. Repérez l'emplacement des verrous de la charnière de la porte du four, aux deux angles inférieurs de la porte du four, puis faites tourner les verrous de la charnière en direction de la porte du four pour les mettre en position déverrouillée (reportez-vous à l'illustration B). Si le verrou de la charnière de la porte n'est pas tourné entièrement, vous ne pouvez pas retirer correctement la porte.
3. Fermez partiellement la porte pour engager les verrous de la charnière de la porte. La porte s'arrête à cet endroit.
4. Avec vos deux mains, attrapez les bords de la porte du four. Soulevez et tirez la porte du four vers vous, puis retirez-la. Il se peut que vous deviez balancer doucement la porte d'un côté à l'autre à mesure que vous la tirez.
5. Mettez la porte du four de côté sur la surface de travail couverte préparée au préalable avec la porte du four reposant sur sa poignée.
6. Pour poursuivre l'installation du four, allez à la section « Positionnement des pieds du four pour plusieurs hauteurs de découpage du meuble ».

ATTENTION

La porte du four supérieur ne peut pas être retirée.

Réinstallation de la porte du four

ATTENTION

La porte est très lourde. Il se peut que vous ayez besoin d'aide pour soulever la porte suffisamment haut pour la faire glisser dans les trous de la charnière. Ne soulevez pas la porte par la poignée.

A. Trou à l'intérieur du four pour le verrou de la charnière de la porte

1. Avec vos deux mains, attrapez les côtés de la porte au milieu. Placez-vous en face de l'intérieur du four.

2. Repérez l'emplacement des trous de chaque côté de la paroi intérieure du four, destinés aux verrous de la charnière de la porte.

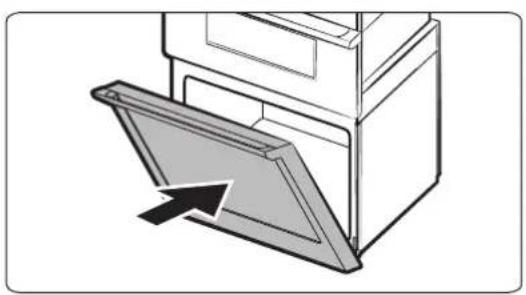

3. En respectant un angle de 45°, alignez les charnières de la porte avec les trous en bas et à l'avant de l'intérieur du four. Insérez lentement la porte, en veillant à conserver l'angle de 45°. Si vous ressentez une légère chute, cela signifie que la porte est bien engagée dans le trou.

1. Abaissez la porte du four en position entièrement ouverte. Si la porte du four ne s'ouvre pas complètement à 90°, recommencez les étapes 1 à 3.

2. Repérez l'emplacement des verrous de la charnière de la porte du four, aux angles de la porte du four, puis faites tourner les verrous de la charnière en direction de l'intérieur du four pour les mettre en position verrouillée.

Reportez-vous à l'étape 1 (Illustration A) dans la section « Retrait de la porte du four », pour connaître la bonne position de verrouillage.

1. Fermez la porte du four.

2. Lorsque les charnières sont correctement installées et que la porte est fermée, il devrait y avoir un écart régulier entre la porte inférieur et la porte supérieure. Si la porte n'est pas droite, retirez et réinstallez la porte, puis suivez les étapes de la section « Retrait de la porte du four ».

3. Rebranchez les fils couplés de l'éclairage DEL situés en bas à droite de la porte.

▲ AVERTISSEMENT

Risque d'électrocution

• Coupez l'alimentation avant toute opération d'entretien.
• Utilisez un fil en cuivre solide de calibre 8.
• Assurez-vous de raccorder le four à la terre.
• Le non-respect de ces consignes peut entraîner un incendie ou une électrocution et avoir des conséquences mortelles.

Ce four est doté d'un fil d'alimentation neutre (blanc) et d'un fil de mise à la terre branché sur le meuble (vert ou dénudé), vrillés ensemble.

A. Connecteur de conduit répertorié UL ou homologué CSA

1. Coupez l'alimentation.
2. Faites passer le conduit flexible provenant du four à travers l'ouverture dans le meuble.
3. Retirez le cache de la boîte de jonction, s'il est présent.
4. Installez un raccord de conduit répertorié UL ou homologué CSA jusqu'à la boîte de jonction.
5. Acheminez le conduit flexible du four à la boîte de jonction, à l'aide d'un connecteur de conduit répertorié UL ou homologué CSA.
6. Serrez les vis sur le connecteur de conduit.
7. Reportez-vous au « Tableau des options de raccordement électrique » afin d'effectuer l'installation pour votre type de raccordement électrique.

Tableau des options de raccordement électrique

Si votre domicile possède : Reportez-vous à la section :
^1/2 " (1,3 cm)	Câble 4 fils au niveau de l'alimentation du domicile
^1/2 " (1,3 cm)	Câble 3 fils au niveau de l'alimentation du domicile

AVERTISSEMENT

Risque d'électrocution

• Coupez l'alimentation avant toute opération d'entretien.
• Utilisez un fil en cuivre solide de calibre 8.
  • Raccordez le four à la terre.
• Le non-respect de ces consignes peut entraîner un incendie ou une électrocution et avoir des conséquences mortelles.

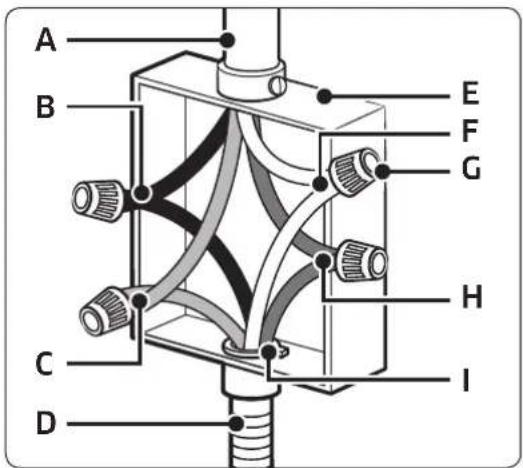

Câble 4 fils au niveau de l'alimentation du domicile

IMPORTANT : Utilisez le câble 4 fils au niveau de l'alimentation du domicile si vous vivez dans un État des États-Unis où les codes locaux n'autorisent pas la mise à la terre via un conducteur neutre dans les installations dont les circuits dérivés sont neufs (Code national électrique de 1996), les maisons mobiles, les véhicules de loisirs et les constructions neuves, ainsi qu'au Canada.

A. Câble au niveau de l'alimentation du domicile
B. Fils noirs (normalement L1)
C. Fils rouges (normalement L2)
D. Conduit flexible 4 fils provenant du four
E. Boîte de jonction
F. Fils blancs (normalement N, neutre)
G. Serre-fils répertoriés UL
H. Fils verts (normalement G, masse)
I. Connecteur de conduit répertorié UL ou homologué CSA

1. Branchez les 2 fils noirs (B) ensemble à l'aide d'un serre-fils répertorié UL.
2. Branchez les 2 fils rouges (C) ensemble à l'aide d'un serre-fils répertorié UL.
3. Branchez les 2 fils blancs (F) ensemble à l'aide d'un serre-fils répertorié UL.
4. Reliez le fil de mise à la terre vert (ou dénudé) (H) au niveau du câble du four au fil de mise à la terre vert (ou dénudé) (dans la boîte de jonction), à l'aide d'un serre-fils répertorié UL.
5. Remettez le cache de la boîte de jonction en place.

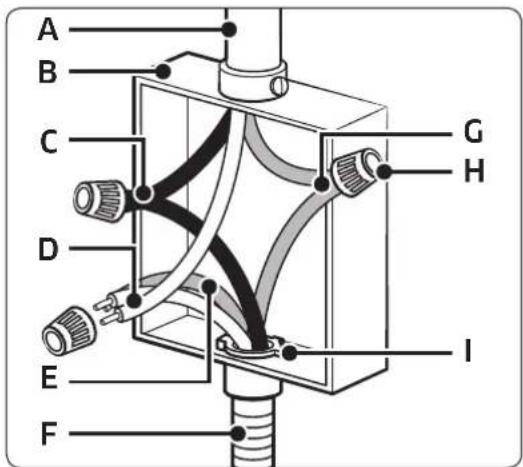

Câble 3 fils au niveau de l'alimentation du domicile - États-Unis uniquement

IMPORTANT : Utilisez le câble 3 fils au niveau de l'alimentation du domicile dans les États où les codes locaux autorisent un raccordement 3 fils.

A. Câble au niveau de l'alimentation du domicile
B. Boîte de jonction
C. Fils noirs (normalement L1)
D. Fils blancs (normalement N, neutre)
E. Fils verts (normalement G, masse)
F. Conduit flexible 4 fils provenant du four
G. Fils rouges (normalement L2)
H. Serre-fils répertoriés UL
I. Connecteur de conduit répertorié UL ou homologué CSA

1. Branchez les 2 fils noirs (C) ensemble à l'aide d'un serre-fils répertorié UL.
2. Reliez les 2 fils blancs (D) et le fil de mise à la terre vert (ou dénudé) (du câble du four), à l'aide d'un serre-fils répertorié UL.
3. Branchez les 2 fils rouges (G) ensemble à l'aide d'un serre-fils répertorié UL.
4. Remettez le cache de la boîte de jonction en place.

Poignée

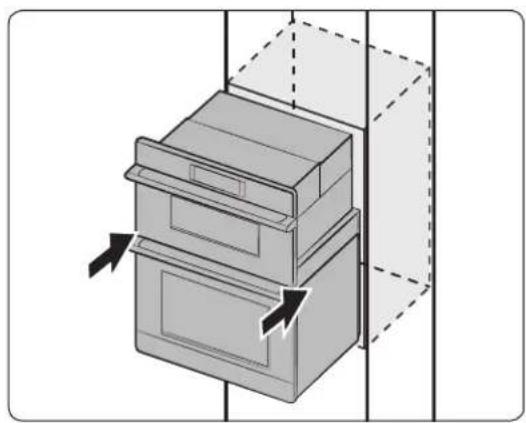

1. Avec l'aide de 2 personnes ou plus, soulevez partiellement le four pour le déposer dans le découpage du meuble. Utilisez la poignée comme indiqué ci-dessous.

REMARQUE

• Poussez prudemment sur le cadre avant du four.

• Avant de passer à l'étape suivante, retirez les poignées d'installation.

• Poussez sur la zone à joint du cadre avant pour pousser le four à l'intérieur du meuble, jusqu'à ce que la surface arrière du cadre avant touche la paroi avant du meuble.

ATTENTION

Poussez uniquement le four inférieur. Ne poussez pas le four supérieur. (Afin d'éviter des fuites de radiofréquence.)

1. Poussez complètement le four à l'intérieur du meuble et centrez-le dans le découpage du meuble.
2. Retirez les adhésifs sur les garnitures avant.

- Attachez soigneusement le four au meuble à l'aide des vis fournies.

- Insérez les vis dans le trou percé dans la garniture, en l'alignant avec le trou dans le cadre du four inférieur. Ne serrez pas trop les vis.

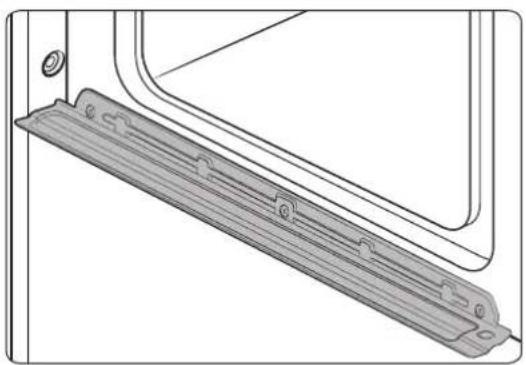

Consignes d'installation

Lors de l'insertion du four, faites attention à ne pas déformer ou endommager le capot de protection en dessous.

Contrôle du capteur de température et des éléments chauffants

1. Après avoir raccordé l'appareil à l'alimentation, vérifiez si l'écran fonctionne correctement.
2. Retirez tous les accessoires (grille coulissante, grille plate, etc.) présents à l'intérieur du four.
3. Vous ne pouvez pas procéder à l'auto-diagnostic si l'intérieur du four est chaud ou si la porte est ouverte.

4. Dans ce cas, le message « Hot or door (Chaud ou porte) » s'affiche à l'écran.

5. Pour démarrer l'auto-diagnostic, appuyez simultanément sur les deux touches cachées pendant 5 secondes.

- Reportez-vous au tableau ci-dessous pour connaître les touches cachées sur chaque modèle.

- L'auto-diagnostic dure environ 4 à 5 minutes.

Modèle DOC30M977D
Panneau de commande
Touche cachée MICROWAVE (MICRO-ONDES) + LOWER OVEN (FOUR INFÉRIEUR)

1. S'il n'y a aucune erreur, le message « PASS » (RÉUSSI) s'affiche à l'écran avec un signal d'alerte.

2. S'il y a une erreur, un message s'affiche à l'écran avec un signal d'alerte.

Modèle		DOC30M977D
		Code d'erreur Remarque
Fonction	Gril inférieur H-4		Four inférieur uniquement
	Zone inférieure de cuisson	H-3

1. Si une erreur survient, prenez contact avec un centre de dépannage Dacor pour obtenir une assistance.

REMARQUE

Si un autre message que ceux répertoriés ci-dessus, veuillez prendre contact avec un centre de dépannage Dacor. Par exemple, appelez le 1-800-DACOR(793-0093).

Codes d'information

Code affiché Cause possible Solution
C-d0	Ce code apparaît si la touche Contrôle est court-circuitée pendant 1 minute.	Nettoyez les boutons et assurez-vous qu'il n'y a pas d'eau autour d'eux. Éteignez le four et réessayez. Si le problème persiste, prenez contact avec un centre de dépannage Dacor local.
C-d1	Ce code apparaît si le verrouillage de la porte est mal positionné.	Appuyez sur PAUSE/OFF (PAUSE/ARRÊT) et OFF (ARRÊT), puis redémarrez le four. Si le problème persiste, coupez toute l'alimentation du four pendant au moins 30 secondes puis rétablissez-la. Si le problème n'est pas résolu, contactez le service technique.
C-F0	Ce code apparaît si la communication entre la carte de circuit imprimé principale et la carte de circuit imprimé secondaire est interrompue.
C-F2	Ce code apparaît si la communication entre la carte de circuit imprimé principale et la carte de circuit imprimé des commandes tactiles est interrompue.
C-20	Le capteur du four est ouvert lorsque le four est utilisé.
	Le capteur du four est court-circuité lorsque le four est utilisé.
C-21	Ce code apparaît si la température interne augmente à un niveau anormalement élevé.	Appuyez sur PAUSE/OFF (PAUSE/ARRÊT) et OFF (ARRÊT), puis redémarrez le four. Si le problème persiste, coupez toute l'alimentation du four pendant au moins 30 secondes puis rétablissez-la. Si le problème n'est pas résolu, contactez le service technique.
C-23	Le capteur de la sonde thermique est court-circuité lorsque le four est utilisé.
C-30	Le capteur de la carte de circuit imprimé est en circuit ouvert lorsque le four est utilisé.
	Le capteur de la carte de circuit imprimé est court-circuité lorsque le four est utilisé.
C-31	Ce code apparaît si la température de la carte de circuit imprimé augmente à un niveau anormalement élevé.	Contactez le service technique.
C-70	Le capteur de vapeur est en circuit ouvert lorsque le four est en cours de fonctionnement	Appuyez sur PAUSE/OFF (PAUSE/ARRÊT) et OFF (ARRÊT), puis redémarrez le four. Si le problème persiste, coupez toute l'alimentation du four pendant au moins 30 secondes puis rétablissez-la. Si le problème n'est pas résolu, contactez le service technique.
	Le capteur de vapeur est court-circuité lorsque le four est en cours de fonctionnement
C-72	Des problèmes relatifs au système de vidange sont détectés.
C-A2	Le moteur de refroidissement fonctionne anormalement.	Contactez le service technique.
