Type de produit	Haut-parleur encastrable (enceinte murale/plafond)
Marque	Klipsch
Modèle	R5502W II
Type d'installation	Encastrée dans mur ou plafond
Haut-parleurs	1 woofer de 5,25" (133 mm) et 1 tweeter à pavillon orientable
Puissance admissible (RMS)	50 W
Puissance de crête	100 W
Réponse en fréquence	60 Hz – 20 kHz
Impédance	8 Ω
Sensibilité	91 dB
Dimensions de découpe	190 mm × 275 mm
Dimensions hors tout	215 mm × 300 mm × 90 mm
Poids	1,8 kg
Couleur	Blanc (grille peignable)
Fonctions principales	Pavillon orientable, commutateur d'aigus (0/-3 dB), commutateur de médiums/graves (0/-3 dB), capteur infrarouge (13 mm)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; grille démontable pour peinture
Sécurité	Respecter les avertissements : ne pas utiliser près de l'eau, ne pas obstruer les ventilations, débrancher en cas d'orage
Pièces détachées et réparabilité	Réparation par professionnel agréé ; pas de pièces réparables par l'utilisateur
Garantie	1 an (États-Unis/Canada) ; hors États-Unis/Canada selon le distributeur
Accessoires inclus	Gabarit de découpe, grille, vis de fixation
Informations générales	Convient pour canaux avant, central ou ambiophonique ; système cinéma maison ou audio réparti

FOIRE AUX QUESTIONS - R5502W II KLIPSCH

Comment installer l'enceinte Klipsch R5502W II ?

Découpez une ouverture selon le gabarit fourni (dimensions minimales : 190 x 275 mm). Passez les câbles, raccordez en respectant la polarité (fils repérés), insérez l'enceinte et serrez les quatre vis cruciformes pour fixer les pattes pivotantes. Montez la grille en appuyant.

Comment régler les commutateurs d'aigus et de médiums/graves ?

Sur l'écran acoustique avant, vous trouverez un commutateur d'aigus (gamme 3000) et/ou un commutateur de médiums/graves (gamme 5000). Ils permettent un réglage à 0 dB (normal) ou -3 dB. Utilisez -3 dB si la pièce est très réverbérante (aigus) ou si l'enceinte est dans un coin (graves). Réglez avant de fixer la grille.

Puis-je peindre la grille de l'enceinte ?

Oui, la grille est peignable. Vous pouvez retirer le canevas avant de peindre et le remettre après séchage. Évitez une accumulation excessive de peinture dans les ouvertures pour ne pas altérer le son.

Comment orienter le pavillon des modèles muraux ?

Pour les gammes 3000 et 5000, le pavillon orientable peut être tourné vers le bas. Avant de fixer la grille, dirigez-le avec précaution vers la zone d'écoute.

Quelle épaisseur de surface de montage est requise ?

L'épaisseur de la cloison sèche ou autre surface doit être d'au moins 10 mm. Pour un faux plafond, Klipsch recommande de remplacer le panneau d'origine par du contreplaqué ou un panneau de fibre de bois de 12 à 19 mm.

Comment entretenir l'enceinte ?

Nettoyez uniquement avec un chiffon sec. Ne pas utiliser de produits liquides ou abrasifs. Débranchez l'appareil avant tout nettoyage.

Quels câbles utiliser pour le raccordement ?

Utilisez un câble de calibre 18 minimum. Respectez les codes du bâtiment locaux. Raccordez en respectant la polarité (marquage couleur ou repères sur les fils).

Que faire si l'enceinte ne produit aucun son ?

Vérifiez les connexions des câbles, la polarité, et que l'amplificateur est allumé. Assurez-vous que les commutateurs ne sont pas en position -3 dB de façon excessive. Testez avec une autre source. Si le problème persiste, contactez un réparateur agréé.

L'enceinte peut-elle être utilisée en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Ne pas exposer à la pluie ou à l'humidité.

Que couvre la garantie ?

La garantie d'un an (États-Unis/Canada) couvre les vices de matériaux et de fabrication. Elle ne couvre pas les dommages dus à une mauvaise utilisation, une installation incorrecte ou une réparation non autorisée. Pour les autres pays, contactez le distributeur local.

MODE D'EMPLOI R5502W II KLIPSCH

1. LIRE ces instructions.
2. CONSERVER ces instructions.
3. RESPECTER tous les averissements.
4. SUIVRE toutes les instructions.
5. NE PAS utiliser cet appeareil à proximé de l'eau.
6. NETTOYER UNIQUEMENT avec un chiffon sec.
7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur.
8. NE PAS installer à proximé de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cusinières et les autres appareils (notamment les amplificateurs) dégantageant de la chaleur.
9. Cet apparéil doit être branché sur une prise de courant par une fiche conforme aux normes locales de mise à la terre et de polarité électricque.
10. PROTÉGER le cordon d'alimentation en s'assurant qu'il ne risque pas d'être piétiné ou écrasé, en particulier pres des fiches, des blocs multiprisés et de son point de sortie de l'appareil.
11. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur.
12. UTILISER exclusivement avec un chariot, un support, un trépied,

une console ou un bati recommende par le fabricant ou vendu avec l'appareil. Lorsqu'un chariot est utilise,

faire preuve de prudence pour déplacer l'ensemble chariot/appareil afin d'éviter un renversement pouvant cause des blessures.

1. DEBRANCHER cet apparéil en cas d'orage ou lorsqu'il reste inutilisé pendant une longue durée.
2. CONFIER tout travail de dépannage à un réparateur professionnel compétent. Faire réparer l'appareil en cas de dommages, par exemple si la fiche ou le cordon d'alimentation a été endommagé, si un liquide a été renversé ou si un object a PENtré à l'intérieur de l'appareil, si l'apparil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

Ce symbole indique d'importantes instructions d'utilisation et d'entretien dans la documentation accompagnant cet apparéil.

Ce symbole indique qu'une tension dangereuse presentaient un risque d'électrocution est présente dans l'appareil.

AVERTISSEMENT: Pour réduire les risques d'incendie et d'électrocution, ne pas exposer cet apparéil à la pluie ni à l'humidité.

AVERTISSEMENT: Les tensions presentes dans cet apparéil peuvent être mortelles. Cet apparéil ne contient pas de pieces pouvant être replacées par l'utilisateur.

Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

ATTENTION : Les changements ou modifications non expressement approuvés par le fabricant peuvent annuler le droit de l'utilisateur à utiliser cet apparéil.

Ces nouvelles enceintes architecturales Klipsch ont ete conues pour offrir un son d'excellente qualite tout en restant discretedes ou qu'elles se soient. Pour un fonctionnement optimal dans le cas d'un montage mural encastre, choisissez parmi les modeles dont la reference se termine par « W ». Pour un montage au plafond de type encastre, choisissez parmi les modeles dont la reference se termine par « C ». Les deux types convennent pour les canaux avant, centraux ou ambiophoniques ainsi que pour les applications de cinema-maison ou dans le cadre d'un systeme acoustique reparti.

Outillage minimum nécessaire

Tournevis cruciforme n^ 2

Pince à dénuder

Niveau à bulle

Detecteur de poteaux d'ossature murale

Scie

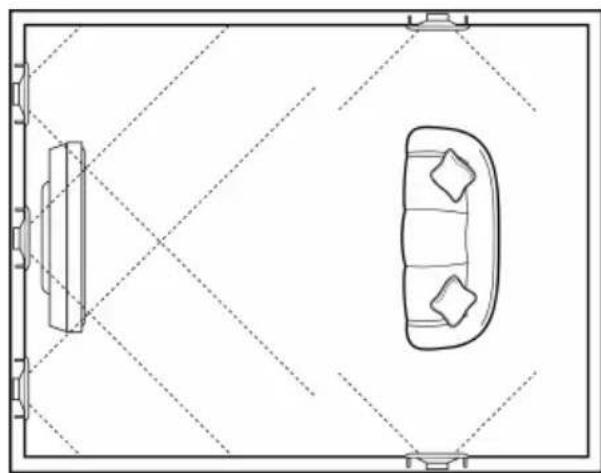

Figure 1

PLACEMENT DES ENCEINTES MURALES ENCASTRABLES

Concues pour tout montage standard mural, au plafond ou en faux plafond, les enceintes murales encastrables Klipsch ont eté étudiées pour offrir des années de bon fonctionnement. L'épaissur de la cloison sèche ou autre surface de montage doit être d'au moins 10 millimétres.

Pour obtenir la meilleure restitution stéreophonique, il faut placer les enceintes contre un même mur et à égale distance de la position d'écoute. Pour la diffusion de musique d'ambiance (ou lorsque

la position d'écoute peut varier de façon importante), les enceintes peuvent être placées en tout endroit pratique, mais la restitution stéreophonique risque alors d'être perdue.

PLACEMENT DES ENCEINTES DE PLAFOND ENCASTRABLES

Conçues pour tout montage standard au plafond ou en faux plafond, les enceintes de plafond encastrables Klipsch ont été étudiées pour offrir des années de bon fonctionnement. L'épaisseur de la cloison sèche ou autre surface de montage doit être d'au moins 10 millimétres. Dans le cas d'une installation en faux plafond, les dalles standard de 2^ × 4^ (61 x 122 cm) et de 2^ × 2^ (60 x 60 cm) sont constituées de matériaux de faible densité pouvant se tasser dans le temps et émettre des vibrations sonores. Pour obtenir le meilleur fonctionnement des enceintes de plafond encastrables, Klipsch recommande de replacer le panneau de montage d'origine par du contreplaqué ou un panneau de fibre de bois de densité moyenne d'une épaisseur de 12 à 19 mm.

INSTALLATION DES ENCEINTES

(pour une construction neuve, passer à l'étape 3)

1. Découpez dans le mur ou le plafond une ouverture de la taille voulue à l'aide du gabarit fourni. En l'absence de gabarit, utilisez les dimensions de découpe indiquées sur le site Klipsch, www.klipsch.com. Ces dimensions sont des valeurs minimales. Si une précision suffisante de la découpe ne peut être obtenue, ajoutez 6 mm à chaque dimension. Veillez à ne pas couper le câblage ou la tuyauterie déjà en place. Évitez de dégrader les coupe-feu entre poteaux d'ossature murale.
2. Introduisez dans l'ouverture les fils de l'enceinte (calibre 18 minimum). Veillez à respecter tous les codes du batiment en vigueur dans toute région.
3. Raccordez chaque cable à son enceinte en vous aidant du marquage de couleur ou des repères de chaque fil pour respecter la polarité.

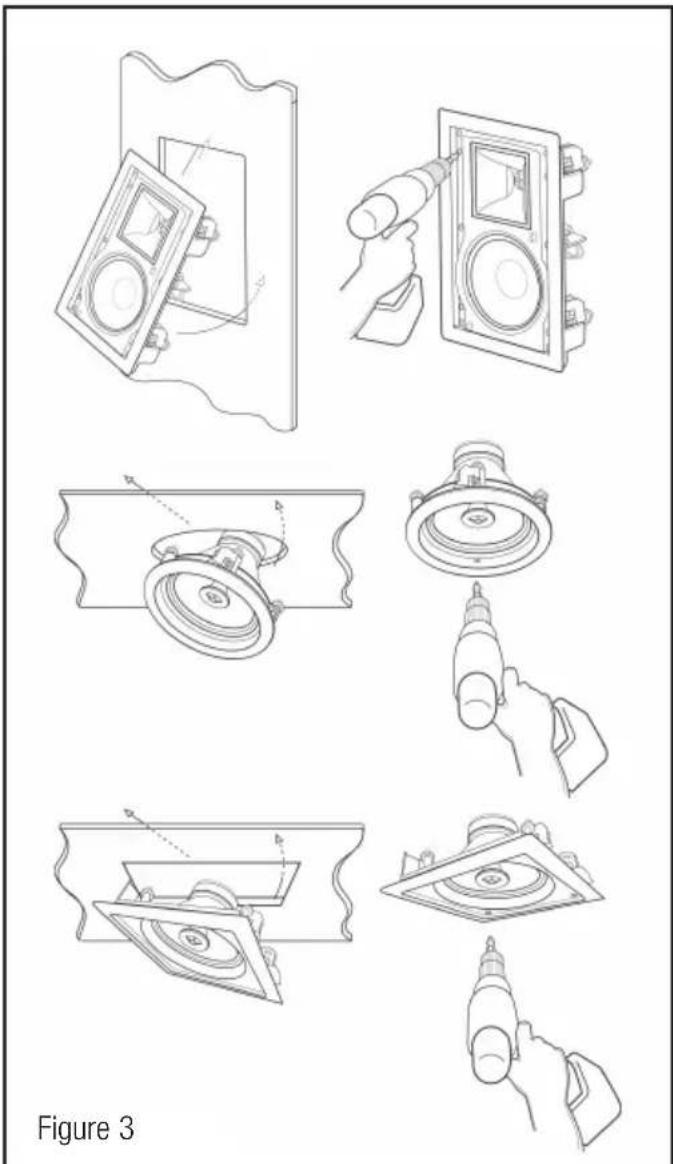

1. Insérez l'ensemble d'enceintes dans l'ouverture et fixez en serrant les quatre vis cruciformes (figure 3). Les pieds en plastique du chassin pivotent alors vers l'extérieur et se fixent contre l'arrière (ou le côte arrière) de la surface de montage. Le verrouillage KWIC du cadre emprisonne ensemble le mur et le cadre. (Les supports Klipsch pour construction neue facilitent cette opération à condition de les utiliser avant la mise en place de la cloison sèche.)
2. Vous pouvez maintainant peindre les grilles avant de les insérer dans les enceintes. Les grilles Klipsch ont ete conques de façon a etre compatibles avec la plupart des types de peintures. Si vous le souhaitez, vous pouvez retirer le canevas avant de peindre et le reinserer une fois que la peinture est sese. Veillez a eviter l'accumulation excessive de peinture dans les ouvertures des grilles.
3. Appuyez sur la grille pour la mesure en place.

COMMANDES DE FONCTIONNEMENT

Commutateur de mediums-graves et d'attenuateur de haut-parleur d'aigus (gammes 3000 et 5000)

Certaines modèles comportent un commutateur d'aignus (gamme 3000) ou un commutateur de mediums-graves et d'aignus (gamme 5000), place sur l'écran acoustique avant. Ce commutateur permet un réglage de 0 dB (normal) ou de -3 dB dans les gâmes de fréquences respectives. En cas d'installation dans une piece acoustiquement lumineuse, comme par exemple une salle de bains ou une cuisine, il peut être nécessaire de régler le commutateur d'aignus. Si l'enceinte est placée dans un coin et produit un niveau excessif de graves, il peut être nécessaire de régler le commutateur de mediums-graves. Vérifiez toujours la position du commutateur avant de fixer la grille.

Pavillon orientable (modèles muraux encastrables)

Les gamas 3000 et 5000 offrent un pavillon orientable pouvant être tourné vers le bas. Avant la mise en place de la grille, dirigez avec précaution le pavillon vers la zone d'écoute.

Haut-parleur d'airus à pavillon pivotant

(modules de plafond encastrables)

Les modèles de plafond Klipsch Reference comportent un haut-parleur d'aignus pivotant permettant de diriger les fréquences élevées. Pour diriger le son directement à de la zone d'écoute, réglez légarement le pavillon à l'angle désiré avant d'installer la grille.

Lors du réglage du haut-parleur d'aignus pivotant, ne pas essayer de tourner sa tige.

Montage à capteur infrarouge (modèles encastrables)

Les modèles d'enceintes murales encastrables des gamas 2000, 3000 et 5000 comportent un capteur infrarouge de 13mm place sur l'écran acoustique.

GARANTIE (ÉTATS-UNIS ET CANADA UNIQUEMENT)

KLIPSCH, LLC (« KLIPSCH ») garantit ce produit contre tout vice de matériaux et de fabrication (sous réserve des termes établis ci-dessous) pendant une période d'un (1) an à partir de la date d'achat. Pendant la période de garantie, KLIPSCH réparera ou remplacera (selon sonchoix) ce produit ou toute piece défectueuse. Une preuve d'achat telle qu'une facture ou un reçu d'un revendeur agrée Klipsch, attestant que le produit est toujours couvert par la garantie d'un an, doit être représentée ou incluse pour pouvoir bénéficier de la garantie. Cette garantie ne couvre pas les dégats resultant d'une utilisation abusive, d'une utilisation a mauvais escient, d'un cas de force majeure, d'un accident, d'une utilisation commerciale ou de la modification de ce produit ou de l'un de ses composants. Cette garantie ne couvre pas les dégats resultant d'une utilisation, d'un entretien ou d'une installation incorrecte, ou d'une tentative de réparation par quiconque autre que KLIPSCH ou par une personne non autorisée par KLIPSCH à effectuer une réparation sous garantie.

Toute réparation non autorisée annule la presente garantie. Cette garantie ne couvreet pas les produits vendus EN L'ÉTAT ou ceux SANS GARANTIE QU'ILS SONT EXEMPTS D'ERREUR. Cette garantie est nulle si la date ou le nombre de série apposé en usine a été modifié ou retire de ce produit.

LE SEUL RECOURS DU CLIENT EST LA RÉPARATION OU LE REMPLACEMENT SELON LES TERMES DE CETTE GARANTIE. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE DIRECT OU INDIRECT RÉSULTANT DU NON RESPECT DE TOUTE GARANTIE EXPRESSE OU IMPLICITE RELATIVE À CE PRODUIT. À L'EXCEPTION DES CAS OU LA LEGISLATION L'INTERDIT, CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES GARANTIES DE VALEUR MARCHANDE OU D'ADéQUATION À UN USAGEPARTICULAR.

GARANTIE A L'EXTERIEUR DES ETATS-UNIS ET DU CANADA

Si ce produit est vendu à l'extérieur des États-Unis et du Canada, la garantie doit être conforme aux lois en vigueur et n'engage que la responsabilité du distributeur qui a foumi ce produit. Pour obtenir un service en garantie, contactez le détaillant chez qui vous avez acheté ce produit ou le distributeur qui l'a foumi.
