Tipo di prodotto	Altoparlante da incasso (cassa da parete/soffitto)
Marca	Klipsch
Modello	R5502W II
Tipo di installazione	Ad incasso in parete o soffitto
Altoparlanti	1 woofer da 5,25" (133 mm) e 1 tweeter a tromba orientabile
Potenza nominale (RMS)	50 W
Potenza di picco	100 W
Risposta in frequenza	60 Hz – 20 kHz
Impedenza	8 Ω
Sensibilità	91 dB
Dimensioni di taglio	190 mm × 275 mm
Dimensioni totali	215 mm × 300 mm × 90 mm
Peso	1,8 kg
Colore	Bianco (griglia verniciabile)
Funzioni principali	Tromba orientabile, interruttore acuti (0/-3 dB), interruttore medi/gravi (0/-3 dB), sensore a infrarossi (13 mm)
Manutenzione e pulizia	Pulire con un panno asciutto; griglia rimovibile per verniciatura
Sicurezza	Rispettare le avvertenze: non utilizzare vicino all'acqua, non ostruire le ventilazioni, scollegare in caso di temporale
Parti di ricambio e riparabilità	Riparazione da parte di un professionista autorizzato; nessuna parte riparabile dall'utente
Garanzia	1 anno (Stati Uniti/Canada); fuori dagli Stati Uniti/Canada secondo il distributore
Accessori inclusi	Maschera di taglio, griglia, viti di fissaggio
Informazioni generali	Adatto per canali anteriori, centrale o surround; sistema home theater o audio distribuito

Domande frequenti - R5502W II KLIPSCH

Come installare il diffusore Klipsch R5502W II?

Tagliare un'apertura secondo la maschera fornita (dimensioni minime: 190 x 275 mm). Far passare i cavi, collegare rispettando la polarità (fili contrassegnati), inserire l'altoparlante e serrare le quattro viti a croce per fissare le alette girevoli. Montare la griglia premendo.

Come regolare gli interruttori degli acuti e dei medi/gravi?

Sulla schermatura acustica anteriore si trovano un interruttore degli acuti (gamma 3000) e/o un interruttore dei medi/gravi (gamma 5000). Consentono una regolazione a 0 dB (normale) o -3 dB. Usare -3 dB se la stanza è molto riverberante (acuti) o se l'altoparlante è in un angolo (gravi). Regolare prima di fissare la griglia.

Posso verniciare la griglia dell'altoparlante?

Sì, la griglia è verniciabile. È possibile rimuovere il tessuto prima di verniciare e rimontarlo dopo l'essiccazione. Evitare un accumulo eccessivo di vernice nelle aperture per non alterare il suono.

Come orientare la tromba dei modelli da parete?

Per le gamme 3000 e 5000, la tromba orientabile può essere ruotata verso il basso. Prima di fissare la griglia, dirigerla con cautela verso la zona di ascolto.

Quale spessore della superficie di montaggio è richiesto?

Lo spessore del cartongesso o altra superficie deve essere di almeno 10 mm. Per un controsoffitto, Klipsch consiglia di sostituire il pannello originale con compensato o pannello di fibra di legno da 12 a 19 mm.

Come mantenere l'altoparlante?

Pulire solo con un panno asciutto. Non utilizzare prodotti liquidi o abrasivi. Scollegare l'apparecchio prima di qualsiasi pulizia.

Quali cavi utilizzare per il collegamento?

Utilizzare un cavo di calibro 18 minimo. Rispettare i codici edilizi locali. Collegare rispettando la polarità (marcatura colore o segni sui fili).

Cosa fare se l'altoparlante non produce alcun suono?

Verificare i collegamenti dei cavi, la polarità e che l'amplificatore sia acceso. Assicurarsi che gli interruttori non siano in posizione -3 dB in modo eccessivo. Provare con un'altra sorgente. Se il problema persiste, contattare un riparatore autorizzato.

L'altoparlante può essere utilizzato all'esterno?

No, questo apparecchio è progettato solo per uso interno. Non esporre a pioggia o umidità.

Cosa copre la garanzia?

La garanzia di un anno (Stati Uniti/Canada) copre i difetti di materiali e di fabbricazione. Non copre i danni dovuti a uso improprio, installazione errata o riparazione non autorizzata. Per altri paesi, contattare il distributore locale.

MANUALE UTENTE R5502W II KLIPSCH

1. LEGGERE questeistruzioni.
2. CONSERVARE queste istruzioni.
3. PRESTARE ATTENZIONE alle awertenze.
4. ATTENERSI a tutte le istruzioni
5. NON utilisezarequestoapparecchiovicinoa fontid'acqua.
6. PULIRE SOLO con un panno asciutto.
7. NON bloccare le aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
8. NON installare vicino a fonti di calore, quali ad esempio radiatori, camini, stufe o altri apparecchiature che generino calore (inclusi gli amplificatori).
9. NON disabilitare la polarizzazione di spine di alimentazione con presa di massa. Una spina senza massa ha due terminali. Una spina con massa ha tre terminali. Il terminale di massa è presente per migliorare la sicurezza. Se la spina non può essere inserita nella presa, contattare un elettricista per sostituire la presa. (Questa apparecchiatura va collegata all'alimentazione di rete con una presa che sua conforme alle norme locali relativamente a polarità e massa.)
10. EVITARE che il cavo di alimentazione venga calpestato o stretto, soprattutto in prossimità della spina o dell'involucro, o nel punto in cui fuoriesce dall'apparato.
11. UTILIZZARE SOLO gli accessori forniti dal fabbricante.
12. UTILIZZARE solo con il carrello, cavalletto, podio, staffa o tavolo specificato dal fabbricante o venduto con l'apparecchio. Se viene usato un carrello, fare attenzione per evitare danni dovuti al ribaltamento del carrello stesso o dell'apparecchio.
13. SCOLLEGARE l'apparecchio durante i temporali o se non utilizzato per lunghi periodi di tempo.
14. CONTATTARE personale di assistenza qualificato per qualsiasi intervento di assistenza. Ottenere assistenza se l'apparato è danneggiato in alcun modo, per esempio se si hanno danni alla spina o al cavo di alimentazione, se è stato versato del liquido, se l'apparato è stato esosto a pioggia o umidità, se non funzione normalmente o se è caduto.

Questo symbolo indica che nella documentazione allegata all'unità sono presenti istruzioni importanti relative al funzionamento e alla manutenzione.

Questo symbolo segnala che all'interno dell'unità è presente una tensione elettrica pericolosa che può causare scosse elettriche.

AVVERTENZA: per ridurre al minimo il rischio di incendio o di scossa elettrica, non esporre l'apparecchiatura a pioggia o umilità.

ATTENZIONE: modifiche non appraise espressamente dal fabbricante possono annullare l'autorizzato all'uso dell'attrezzatura.

IL VOSTRO NUovo PRODOTTO KLIPSCH

I diffusori da incasso Klipsch sono stati concepti per fornire un audio eccezionale in maniera discrete ed in qualunque INSTALLazione. Per ottenere le massime prestazioni, si consiglia di utilizzare i modelli che terminano con una "W" per installazioni nelle pareti. I modelli che terminano con una "C" vanno,invece utilizzati per installazioni nei soffitti. Entrambi i tipi di diffusore possono essere utilizzati per i canali anteriore, centrale o surround per applicazioni audio o in ambienti home theatre, oppure all'interno di unsystema sonoro distribuito.

Strumentazione minima necessaria

Cacciavite a stella #2

Pinza spilafili

Livello

Rilevatore per montanti in legno

Sega

Figure 1

POSIZIONAMENTO DEGLI ALTOPARTANTI NELLE PARETI

I diffusori da incasso Klipsch sono concepti per l'utilizzo in pareti, soffitti o controsoffitti per fornire anni di prestazioni eccezzionali. I requisiti minimi di costruzione includono uno spessore minimo di 9 mm per il cartongesso o per altre superfici di montaggio (figura 1).

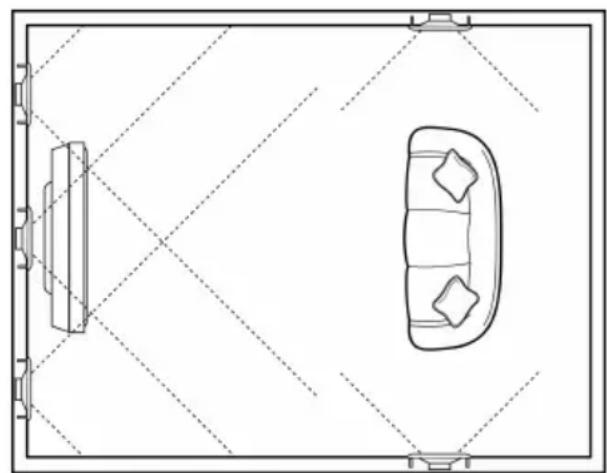

Per ottimizzare le prestazioni, posizionare i diffusori equidistanti alla posizione di ascolto e lungo la stessa parete per garantire il migliorere effetto stereo. Per ambienti in cui si desidera solo musica di sostofondo (o nei casi in cui la posizione di ascolto pova variare notevolmente) si possono positizonare i diffusori nelle posizioni più comode,anche se in tal caso la percezione dell'effetto stereo potrebbe non essere presente.

POSIZIONAMENTO DEGLI ALTOPARTANTI NEL SOFFITTO

I diffusori da incasso Klipsch sono concepiti per l'utilizzo in soffitti in cartongesso o controsoffitti per fornire anni di prestazioni eccezzionali. I requisiti minimi di costruzione includono uno spessore minimo di 9 mm per il cartongesso o per altre superfici di montaggio. Per installations in controsoffitti, i pannelli per soffitto

sospeso standard sono realizzati in materiali a bassa densità che possono incurvarsi e vibrare in modo udibile nel tempo. Per massimizzare le prestazioni acustiche dei diffusori montati in un controffitto, Klipsch consiglia di sostituire il pannello originale con uno in compensato o in fibra a media densità (MDF) da 12-18 mm (figura 2).

INSTALLAZIONE DIFFUSORE

(per una costruzione ex-novo, passare alla fase 3)

1. Tagliare un'apertura delle dimensioni adatte nella parete utilizzando la dima fornita in dotazione. Se la dima non fosse disponibile, si possono trovare le dimensioni dell'apertura presso il situ Klipsch: www.klipsch.com. Le dimensioni indicate sono quello minime necessarie. Se non fosse possibile realizzare un'apertura con precisione, si possono aggiungere 6 mm a ciascun lato. Evitare di tagliare attraverso tubature o cavi elettrici esistenti. Evitare di danneggiare even tuali barriere antincendio presenti nella parete.
2. Instradare i cavi (diametro minimo 18 AWG) fino all'apertura. Rispettare le norme locali in materia di costruzioni edilizie.
3. Collegare i cavi alla cassa utilizzando la codifica a colori o la marcatura del cavo come guida per garantire la polarità corretta.

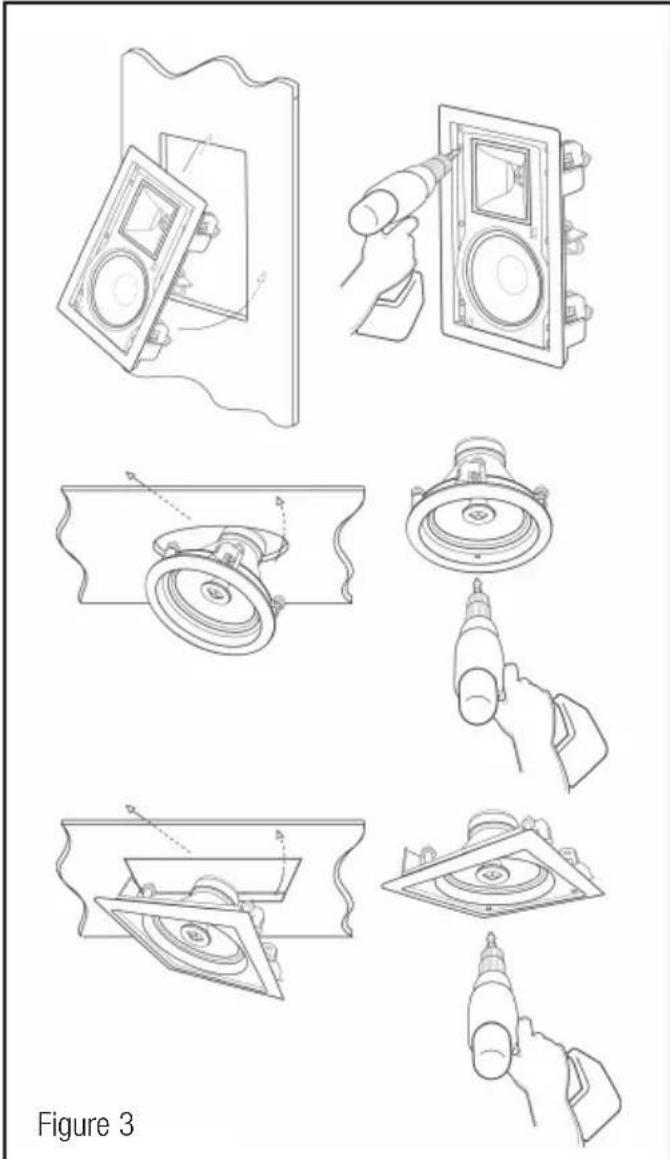

4. Inserire l'assemblaggio del diffusore nell'apertura e fissarlo serrando le quattro viti a stella (figura 3). Le alette dell'intelaiata ruoteranno verso l'esterno serrando tra loro la parete e l'intelaiata. (Le staffe Klipsch per nuove costruzioni sem plificano esta operazione se utilizzate prima dell'installazione del cartongesso o dell'intonaco.)
5. A quello punto si possono pitturare le mascherine prima di inserirle nelle casse. Le mascherine Klipsch POSSONO essere utilizzate con una vasta gamma di vernici. Prima di verniciare, si consiglia di rimuovere il tessuto di filtering. Pue essere inserito nuovamente quando la vernice è asciutta. Evitare un accumulo eccessivo di vernice nella perforazione della mascherina.
6. Premere la mascherina in posizione.

FUNZIONAMENTO

Interruttore di attenuazione toni medio-bassi e tweeter (serie 3000 e 5000)

Nel baffle anterio di alcuni modelli è presente un interruptore per le tonalità tweeter (serie 3000) o interrupturi per i Toni medio-bassi e tweeter (serie 5000). L'interruttore permette di commutare tra una modalità di 0dB (normale) o -3dB negli intervalli di frequenza relativi. Se l'installazione viene eseguita in unaStanza brillante dal punto di vista acustico, come ad esempio un bagno o una cucina, si consiglia di regolare l'interruttore del livello del tweeter. Se il diffusore viene installato in un angolo e genera un livello di bassi eccessivo, si consiglia di regolare l'interruttore per i Toni medio-bassi. Prima di fissare la mascherina, verificare la posizione dell'interruttore.

Tromba ruotante (modelli per il montaggio nella parete)
Le series 3000 e 5000 includono una tromba ruotante che permette di posizionarla ottimizzando la convergenza. Prima di installare la mascherina si consiglia di posizionale la tromba puntandola verso la posizione di ascolto.

Tweeter con tromba girevole

(modelli per montaggio nel soffitto)

I modelli Klipsch Reference per incasso nel soffitto includono un tweeter girevole per posizionare le alte frequenze. Per dirigere il suono verso la posizione di ascolto, posizionare delicatamente la tromba nell'angolo desiderato prima di installare la mascherina.

NON ruotare lo stelo del tweeter durante la regolazione della direzione.

Fissaggio del sensore a raggi infrarossi (modelli da parete)

I diffusori da parete Serie 2000, 3000 e 5000 presentano sul diaframma un dispositivo di posizionamento del sensore a raggi infrarossi da 1,27~cm (1 / 2^ )

GARANZIA APPLICABILE FUORI DEGLI USA E DEL CANADA

Se questo prodotto viene venduto fuori degli USA o del Canada,esso è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
