R5502W II - Lautsprecher KLIPSCH - Kostenlose Bedienungsanleitung

Produkttyp	Einbaulautsprecher (Wand-/Deckenlautsprecher)
Marke	Klipsch
Modell	R5502W II
Installationsart	Einbau in Wand oder Decke
Lautsprecher	1 Woofer 5,25" (133 mm) und 1 schwenkbarer Hornhochtöner
Belastbarkeit (RMS)	50 W
Spitzenleistung	100 W
Frequenzgang	60 Hz – 20 kHz
Impedanz	8 Ω
Empfindlichkeit	91 dB
Ausschnittmaße	190 mm × 275 mm
Außenmaße	215 mm × 300 mm × 90 mm
Gewicht	1,8 kg
Farbe	Weiß (lackierbares Gitter)
Hauptfunktionen	Schwenkbarer Horn, Höhen-Schalter (0/-3 dB), Mitten/Tiefen-Schalter (0/-3 dB), Infrarotsensor (13 mm)
Pflege und Reinigung	Mit trockenem Tuch reinigen; Gitter abnehmbar zum Lackieren
Sicherheit	Warnhinweise beachten: Nicht in der Nähe von Wasser verwenden, Lüftungsöffnungen nicht blockieren, bei Gewitter vom Netz trennen
Ersatzteile und Reparierbarkeit	Reparatur durch autorisierten Fachmann; keine vom Benutzer reparierbaren Teile
Garantie	1 Jahr (USA/Kanada); außerhalb USA/Kanada je nach Händler
Im Lieferumfang enthaltenes Zubehör	Ausschnittschablone, Gitter, Befestigungsschrauben
Allgemeine Informationen	Geeignet für Front-, Center- oder Surroundkanal; Heimkino- oder Multiroom-Audio

Häufig gestellte Fragen - R5502W II KLIPSCH

Wie installiere ich den Lautsprecher Klipsch R5502W II?

Schneiden Sie eine Öffnung gemäß der mitgelieferten Schablone aus (Mindestmaße: 190 x 275 mm). Führen Sie die Kabel, schließen Sie unter Beachtung der Polarität an (gekennzeichnete Drähte), setzen Sie den Lautsprecher ein und ziehen Sie die vier Kreuzschlitzschrauben an, um die Schwenkfüße zu fixieren. Setzen Sie das Gitter auf und drücken Sie es fest.

Wie stelle ich die Höhen- und Mitten/Tiefen-Schalter ein?

An der vorderen Schallwand finden Sie einen Höhen-Schalter (Serie 3000) und/oder einen Mitten/Tiefen-Schalter (Serie 5000). Sie ermöglichen eine Einstellung auf 0 dB (normal) oder -3 dB. Verwenden Sie -3 dB, wenn der Raum sehr hallig ist (Höhen) oder wenn der Lautsprecher in einer Ecke steht (Tiefen). Stellen Sie ein, bevor Sie das Gitter befestigen.

Kann ich das Gitter des Lautsprechers lackieren?

Ja, das Gitter ist lackierbar. Sie können die Leinwand vor dem Lackieren entfernen und nach dem Trocknen wieder anbringen. Vermeiden Sie übermäßige Farbansammlungen in den Öffnungen, um den Klang nicht zu beeinträchtigen.

Wie richte ich den Horn der Wandmodelle aus?

Bei den Serien 3000 und 5000 kann der schwenkbare Horn nach unten gedreht werden. Richten Sie ihn vor dem Befestigen des Gitters vorsichtig auf den Hörbereich aus.

Welche Montageflächendicke ist erforderlich?

Die Dicke der Trockenbauwand oder anderen Oberfläche muss mindestens 10 mm betragen. Für eine abgehängte Decke empfiehlt Klipsch, die ursprüngliche Platte durch Sperrholz oder eine Holzfaserplatte von 12 bis 19 mm zu ersetzen.

Wie pflege ich den Lautsprecher?

Reinigen Sie nur mit einem trockenen Tuch. Keine flüssigen oder scheuernden Reinigungsmittel verwenden. Trennen Sie das Gerät vor der Reinigung vom Netz.

Welche Kabel werden für den Anschluss verwendet?

Verwenden Sie Kabel mit mindestens Stärke 18. Beachten Sie die örtlichen Bauvorschriften. Schließen Sie unter Beachtung der Polarität an (Farbkennzeichnung oder Markierungen an den Drähten).

Was tun, wenn der Lautsprecher keinen Ton erzeugt?

Überprüfen Sie die Kabelverbindungen, die Polarität und ob der Verstärker eingeschaltet ist. Stellen Sie sicher, dass die Schalter nicht übermäßig auf -3 dB stehen. Testen Sie mit einer anderen Quelle. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Reparaturdienst.

Kann der Lautsprecher im Freien verwendet werden?

Nein, dieses Gerät ist nur für den Innenbereich ausgelegt. Nicht Regen oder Feuchtigkeit aussetzen.

Was deckt die Garantie ab?

Die einjährige Garantie (USA/Kanada) deckt Material- und Verarbeitungsfehler ab. Sie deckt keine Schäden durch unsachgemäße Verwendung, falsche Installation oder nicht autorisierte Reparaturen ab. Für andere Länder wenden Sie sich an den örtlichen Händler.

BEDIENUNGSANLEITUNG R5502W II KLIPSCH

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmerzeugenden Geräten (einschließlich Verständern).
9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dickere Klinke oder der dritte Stift dienen ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, sollen den Sie die veraltete Steckdose durch einen Elektriker ersetzen halten. (Dieses Gerät soll mit einem Stecker an eine Steckdose angeschlossen werden, der den örtlichen Vorschriften hinsichtlich Polarität und Erdung entspricht.)
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen, und beim Ausgang aus dem Gerät
11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehor.

1. Verwenden Sie ausschließlich Wagen, Stände, Stative, Halterungen

oder Tische, die von Hersteller empfohlen oder mit dem Gerät verkauft wurden. Bei Verwendung eines

Wagens sollenn Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.

1. Trennen Sie diese Gerät bei Gewittern vom Netz, oder wenn es langere Zeit nicht benutzt wird.
2. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführren. Eine Wartung ist nötig, wenn das Gerät auf irgende Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von

Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder Wenn es fallengelassen wurde.

Dieses Symbol weist daraufhin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser Einheit hin.

WARNING: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist diese Gerät vor Regen oder Feuchtigkeit zu schätzen.

ACHTUNG: Vom Hersteller nicht ausdrücklich genehmigte Änderungen oder Modifikationen können das Recht des Benutzers auf Betrieb des Gerats außer Kraft setzen.

Ihr neuen Klipsch-Einbaulautsprecher bieten hervorragenden Sound, bleiben aber praktisch unsichtbar, ganz gleich, wo Sie sie installieren. Zur optimalen Leistung sollen den Sie die Modelle, deren Bezeichnung mit „W“ endet, für den Wandeinbau verwenden. Modelle, deren Bezeichnung mit „C“ endet, sind für den Deckeneinbau gedacht. Beide Typen sind als vordere, Center-oder Surround-Kanäle in Audio- oder Heimkinoanwendungen geeignet, oder als Teil eines Beschallungssystems.

Mindestens erforderliche Werkzeuge

Nr. 2 Kreuzschlitzschraubendreher Abisolierwerkzeug

Wasserwaage

Elektronisches Ortungsgerät für Ständerprofile Säge

Figure 1

WANDEINBAU DER LAUTSPRECHER

Klipsch-Wandlautsprecher konnen in jeder normale Wand, Decke oder Zwischendecke eingebaut werden undieten Ihnen Jahre lang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1 cm) dick sein (Abbildung 1).

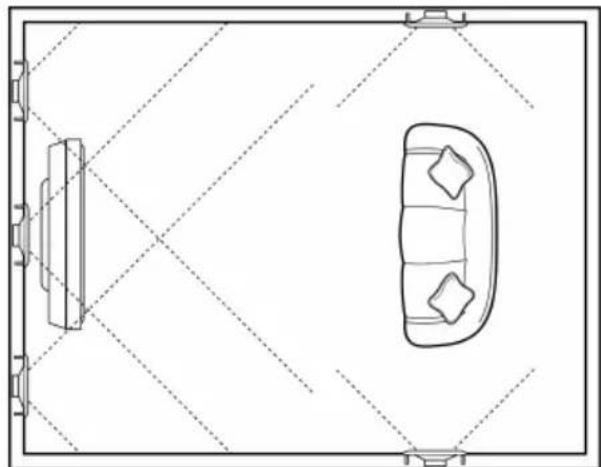

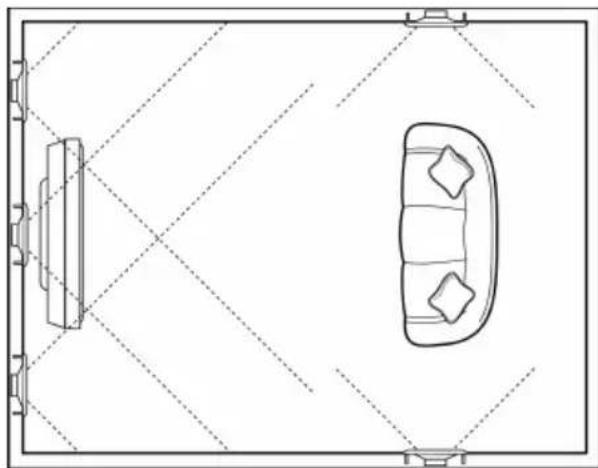

Zur Leistungsoptimierung sollen den Laufsprecher in gleicher Entfernung vom Hörer und entlang einer Wand aufgestellt werden, um den besten Stereoeffekt zu gewährleisten. Wird meist Hintergrundmusik gehört (oder die Hörpositionändert sich stark), können die Laufsprecher dort aufgestellt werden, wo es am besten passst, wobei aber das räumliche Stereo-Klangbild ver-

Ioren gehen kann.

DECKENEINBAU DER LAUTSPRECHER

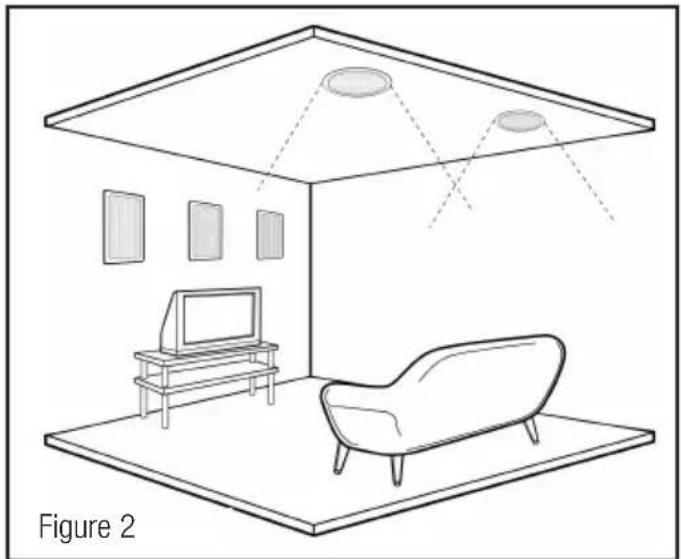

Klipsch-Deckenlautsprecher konnen in jeder Gipskarton- oder Zwischendecke eingebaut werden und bieten Ihnen jahrelang Höchstleistungen. Als Mindestvoraussetzung muss die Gipskartonplatte oder sonstige Montageoberfläche 3/8 Zoll (ca. 1 cm) dick sein. Bei der Zwischendeckeninstallation bestehen nor

male (2x4 oder 2x2 Fuß große) eingehängte Deckenplatten aus Material mit geringer Dichte, die im Laufe der Zeit durchhängen und hörbar vibrieren können. Um die akustische Leistung ihrer Deckenlautsprecher zu verbessern, empfehl't Klipsch, dass Sie die ursprüngliche Befestigungsplatte durch eine aus _ bis _ Zoll (1,3 bis 1,9 cm) dickem Sperrholz oder Faserplatten ersetzen (Abbildung 2).

LAUTSPRECHERINSTALLATION

(be Neubauten mit Schritt 3 Weitermachen)

1. Schneiden Sie mit der beiliegenden Schablone ein Loch entsprechender Groß in die Wand oder Decke. Wenn die Schablone nicht verfügbar ist,finden Sie deren MaBe auf der Klipsch-Website: www.klipsch.com. Die angegebenen Groß sind Minimalwerte. Wenn kein genaues Ausschneiden möglich ist, solten Sie jeder Dimension Zoll (0,64~cm) hinzufugen.Passen Sie auf,dass Sie nicht durch existierende Kabel oder Rohre schneiden.Beschädigen Sie keine feuer hemmenden Barrieren zwischen den Ständerprofilen.

2. Führer Sie Lautspracherkabel (mindestens 18 Gauge) zu den Öffnungen. Stellen Sie sicher, dass Sie alle örtlichen Bauvorschriften erfüllen.

3. Befestigen Sie das Kabel am Laufsprecher, wobei Sie die Farbkodierung oder Markierung des Kabels beachten müssen, um eine richtige Polung sicherzustellen.

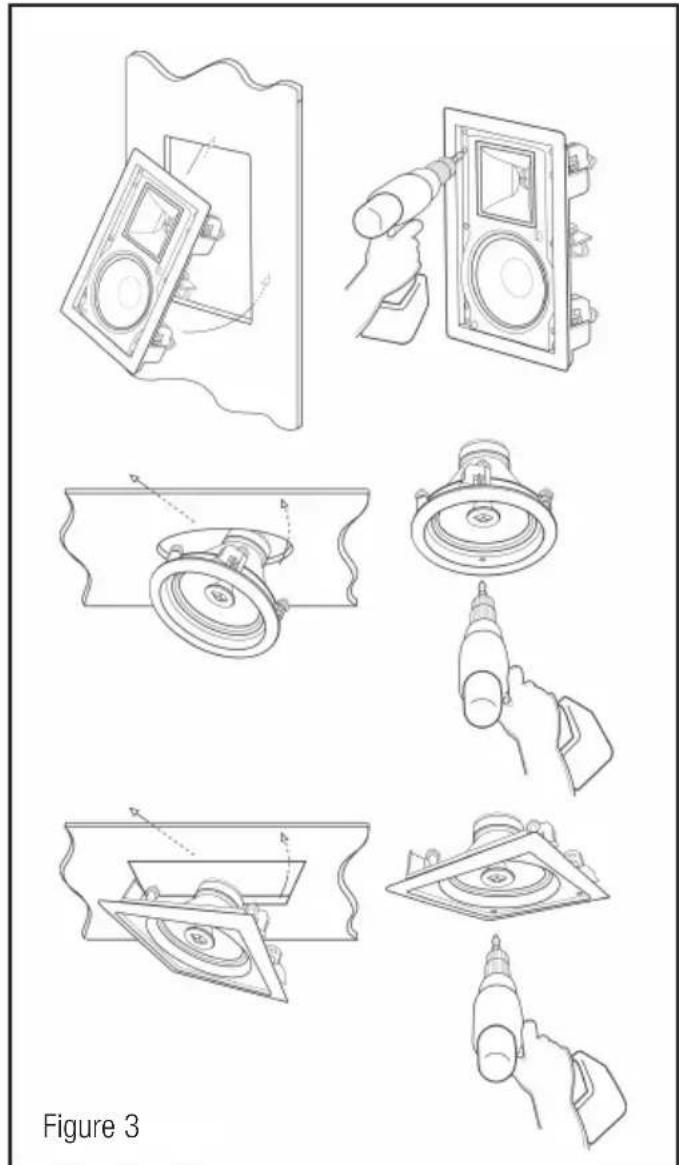

4. Führer Sie die Laufsprecherbaugruppe in die Öffnung ein und befestigen Sie diese, indem Sie die vier Kreuzschlitzschrauben anziehen (Abbildung 3). Die Fuß des Rahmens klappen aus und drücken den Rahmen und die Wand zusammen. (Die Neubaubefestigungen von Klipsch erleichtern dies, wenn sie vor der Installation des Gipskartons verwendet werden.)

1. Nun konnen Sie die Laufsprechergrills lackieren, bevor Sie sie in die Laufsprecher einsetzen. Die Laufsprechergrills von Klipsch konnen mit practisch jeder Farbe lackiert werden. Sie sollen den vom Lackieren den Stoffeinsatz herausnahmen. Er kann nach dem Trocknen der Farbe wieder eingesetzt werden. Passen Sie auf, dass sich nicht zuviel Farbe auf den Perforationen des Laufsprechergrills ansmelt.

2. Drucken Sie den Grill fest.

Weitere Illustrationen finden Sie auf der Rückseite.

STEUERELEMENTE

Mittelbass- und Hochtöner-Regelschalter

(Serie 3000 und 5000)

Manche Modelle besitzen einen Hochtörschalter (Serie 3000) oder sowohl einen Mittelbass- als auch einen Hochtörschalter (Serie 5000) an der vorderen Schallwand. Der Schalter erhögt eine Einstellung von entweder 0 dB (normal) oder -3 dB im jeweiligen Frequenzbereich. Wenn Sie sie in einem akustisch ungedämpften Raum (wie einem Badezimmer oder einer Küche) installieren, müssen Sie eventuell den Hochtörschalter einstellen. Wenn der Laatsprecher sich in einer Ecke befindet und zu viel Bass erzeugt, sollenn Sie viellich den Mittelbass-Schalter einstellen. Vor Anbringung

des Laufsprechergrills sollene immer die Schalterposition geprüft werden.

Drehbarer Hornlautsprecher (Wandmodelle)

Die Serie 3000 und 5000 besitzen einen drehbaren

Hornlautsprecher, der nach innen gerichtet werden kann. Vor der Installation ist der Hornlautsprecher sorgfältig auf den Hörbereich auszurichten.

Schwenkbarer Hornhochtöner (Deckenmodelle)

Klipsch Reference-Deckenlautsprecher besitzen einen schwenkbaren Hochtöner, um die Hochfrequenzen better ausrichten zu konnen. Um den Sound direkt auf den Hörbereich auszurichten, drehen Sie vor der Installation des Grills das Horn vorsichtig im gewünschten Winkel.

Versuchen Sie NICT, den Hochtönerschaft zu drehen, während Sie den schwenkbaren Hochtöner austrichten.

Infrarotsensor-Befestigung (Wandmodelle)

Alle Wandlautsprecher der Serien 2000, 3000 und 5000 besitzen eine 1/2 Zoll große Öffnung für einen Infrarot sensor an der Schallwand.

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn these Produkt an einen Käfer außerhalb der USA oder Kanadas verkauf wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der these Produkt ausgeliefert hat. Um Garantieleistungen zu beanspruchen wenden Sie sichitte an den Fachhändler, der these Produkt verkauf hat, oder den Vertrieb.
