MODE D'EMPLOI FL64GTX Ardo

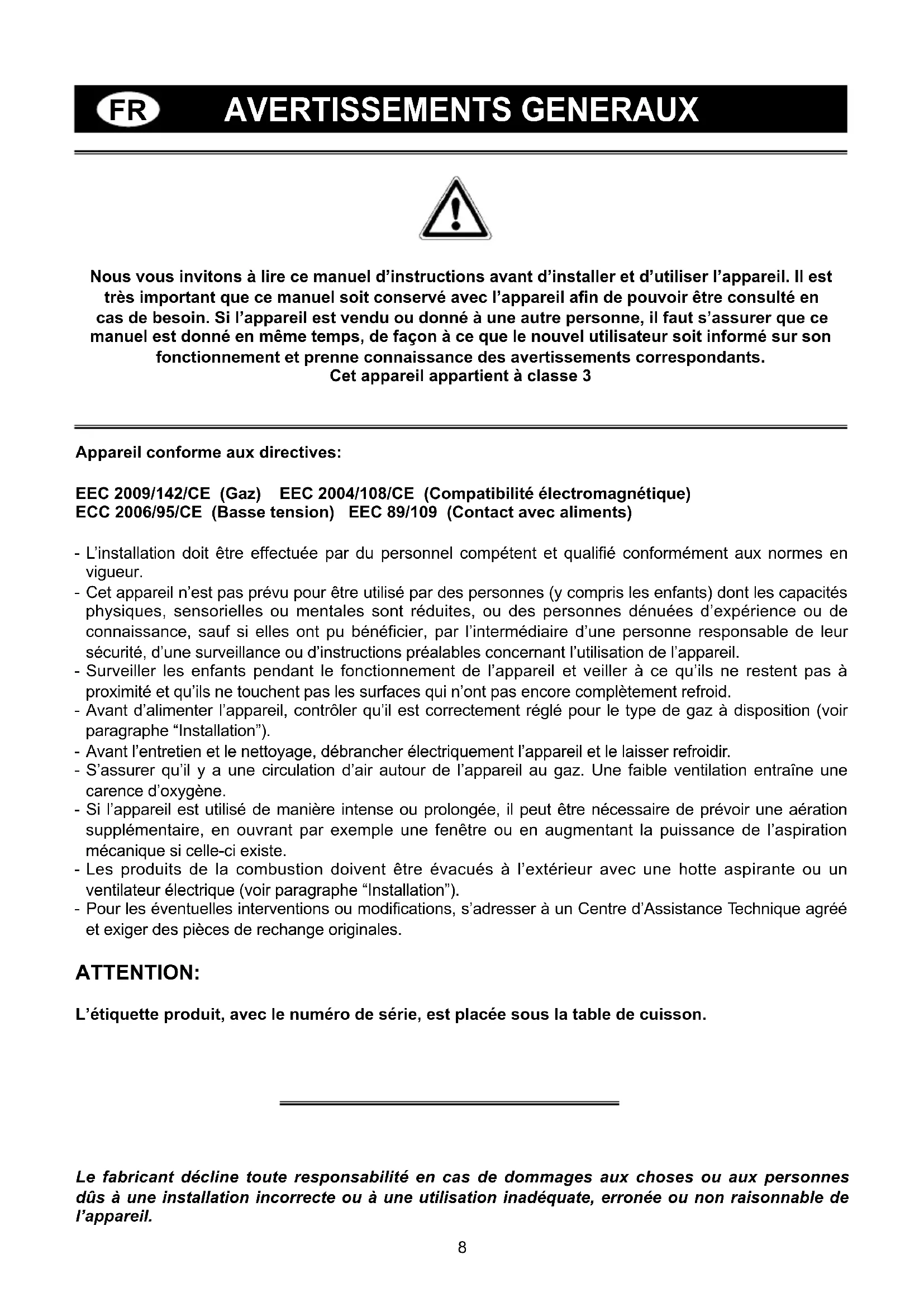

Nos you invitons à dire ce manuel d'instructions avant d'instituter et d'utiliser l'appareil. Il est très important que ce manuel soit conservé avec l'appareil afin de pouvoir être consulté en cas de besoin. Si l'appareil est vendu ou donné à une autre personne, il faut s'assurer que ce manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son fonctionnement et prenne reconnaissance des avertissements correspondants.

Cet apparéil appar pent à classe 3

EEC 2009/142/CE (Gaz) EEC 2004/108/CE (Compatibleé electromagnétique)

ECC 2006/95/CE (Basse tension) EEC 89/109 (Contact avec aliments)

• L'installation doit être effectuee par du personnel competent et qualifie conformement aux normes en vigueur.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimétaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Surveiller les enfants pendant le fonctionnement de l'appareil et veiller à ce qu'ils ne restent pas à proximé et qu'ils ne touchent pas les surfaces qui n'ont pas encore complètement refroid.
• Avant d'alimenter l'appareil, contrôle qu'il est correctement regle pour le type de gaz à disposition (voir paragraphe "Installation").
• Avant l'entretien et le nettoyage, débrancher électriquement l'appareil et le laisser refroidir.
• S'assurer qu'il y a une circulation d'air autour de l'appareil au gaz. Une faible ventilation entraîne une carence d'oxygène.
• Si l'appareil est utilisé de manière intense ou prolongée, il peut être nécessaire de prévoir une aération supplémentaire, en ouvrant par exemple une fenêtre ou en augmentant la puissance de l'aspiration mécanique si celle-ci existe.
• Les produits de la combustion doivent être evacués à l'extérieur avec une hotte aspirante ou un ventilateur électrique (voir paragraphe "Installation").
• Pour les éventuelles interventions ou modifications, s'adresser à un Centre d'Assistance Technique agréé et exiger des pieces de rechange originales.

ATTENTION:

L'étiquette produit, avec le numéro de série, est placée sous la table de cuisson.

Le fabricant decline toute responsabilité en cas de dommages aux choses ou aux personnes dus à une installation incorrecte ou à une utilisation inadéquate, erronée ou non raisonnable de l'appareil.

8

8

3
8

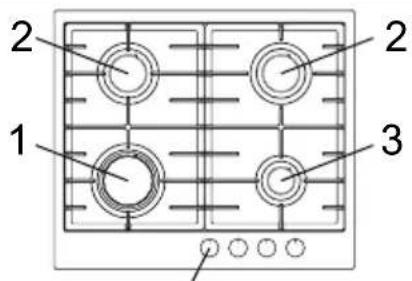

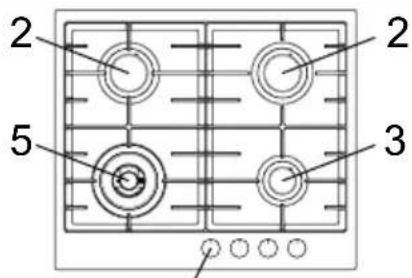

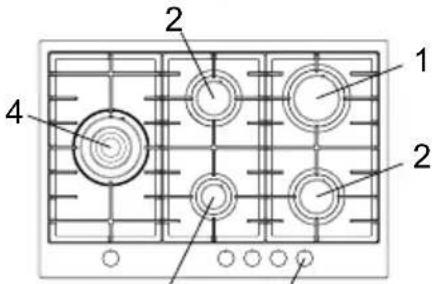

1 Bruleur rapide de 3000 W
2 Bruleur semi-rapide de 1750 W
3 Bruleur auxiliaire de 1000 W

4 Bruleur triple couronne de 3800 W
5 Bruleur double couronne de 3500 W
8 Bouton commande bruleur

TABLE DE CARATERISTIQUES TECHNIQUES

BRULEUR		GAZ	PRESSION DE SERVICE mbar g/h	DEBIT		DIAMÉTER INJECTOR 1/100 mm Max. Min.	DIAMÉTER BY PASS ROBINET Min.	DEBIT CALORIFIQUES (W)
N°	DESIGNATION			-/h 1/1	00 mm
1	RAPIDE	G30 / G31	28-30 / 37 218 -	85	286	42 3000 950	Reg.	3000	950
		G20	20	-		115Y
2	SEMI-RAPIDE	G30 / G31	28-30 / 37 127 -	65	167	31 1750 600	Reg.	1750	600
		G20	20			97Z
3	AUXILIAIRE	G30 / G31	28-30 / 37	73	-	50	27	1000	450
		G20	20	-	95	72X	Reg.	1000	450
4	TRIPLE COURONNE	G30 / G31	28-30 / 37	277	-	98	60	3800	2100
		G20	20	-	362	135K	Reg.	3800	2100
5	DOUBLE COURONNE	G30 / G31	28-30 / 37	255	334	93	60	3500	2100
		G20	20			135	Reg.	3500	2100

Ce produit est conforme à la Directive EU 2002/96/EC.

Le logo « poubelle barrée » figurant sur l'appareil indique qu'au terme de son cycle de vie, cet apparéil doit être, non seulement traité séparément des déchets domestiques, mais aussi remis à un centre de récepération pour équipements électriques et Electroniques ou bien au reventeur lors de l'achat d'un apparéil neuf équivalent.

Une fois l'appareil au terme de son cycle de vie, l'utiliseur est tenu de le remetre aux structures de recupérationPrevues à cet effet, sous peine des sanctions prevues par la législation en vigueur en matière de déchets. Une collecte selective adéquate permettant d'envoyer l'équipement éliminé au recyclage, au traitement et à l'élimination compatible sur le plan environnemental contribue à éviter de possibles effets négatifs sur l'environnement et la santé et facilitite le recyclage des matériaux dont le produit est constitué. Pour plus de détails quant aux systèmes de recupération disponibles, s'adresser au service local charge de l'élimination des déchets ou au magasin ou l'équipement a été acheté. Les producteurs et les importateurs respecteront leurs obligations en vue du recyclage, du traitement et de l'élimination compatible sur le plan environnemental aussi bien directement qu'en participant à un système collectif.

Le fabricant decline toute responsabilité pour les eventuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans ce manuel. Il se reserve le droit d'apporter à ses produits toutes les modifications qu'il estimera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.

INSTRUCTIONS POUR L'UTILISATEUR

Toutes les opérations relatives à l'installation, au réglage et à l'adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur. Les instructions spécifiques sont reportées dans la partie du manuel réservée à l'installateur.

UTILISATION DES BRULEURS

Le symbole appliqué par sériographie à côté du bouton indique à quel brûleur celui-ci correspond.

Allumage automatique sans soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Allumage automatique avec soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Une fois l'allumage obtenu, maintainir le bouton appuyé pendant environ 10 secondes.

Attention: l'allumage du brûleur triple couronne ne peut s'opérer que lorsque vous étés en position maximale.

Utilisation des brûleurs

Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le diamètre de la casserole soit adapté au potentiel du brûleur (voir tableau ciaprés), de façon à éviter que la flamme sorte du fond de la casserole (fig. 2).

Utiliser le début maximal pour amener rapidement à ébullition les liquides et le début réduit pour rechauffer les aliments ou pour maintainir l'ébullition.

Toutes les positions de fonctionnement doivent etre choisies entre celles de maximum et de minimum et jamais entre celle de maximum et le point de fermetre.

Pour interrompre l'alimentation en gaz, tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position de fermeture.

En cas d'absence d'énergie électrique, il est possible d'allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d'allumage (grande flamme, fig. 1).

Brûleurs Puisance	ce (W) Ø Casseroles
Auxiliaire	1000 10 - 14 cm
Semi-rapide	1750 16 - 18 cm
Rapide	3000 20 - 22 cm
Triple couronne	3800 24 - 26 cm
Double couronne	3500 24 - 26 cm

Avertissements

• Contrôler toujours que les boutons sont sur la position "fermé" (voir fig. 1) quand l'appareil ne fonctionne pas.
  -Si la flamme s'eteint accidentellement, après quelques secondes, la soupape de sécurité interrupt automatiquement l'arrivee du gaz. Pour rétabir le fonctionnement, reporter le bouton au point d'allumage (grande flamme, fig.1) et appuyer sur le bouton.

• Pendant la cuisson avec des graisses et des huiles, faire particulièrement attention car celles-ci, si elles sont surchauffées, peuvent s'enflammer.

• Ne pas utiliser de vaporisateurs près de l'appareil en fonction.

• Il ne faut pas poser sur les brûleurs des casseroles instables ou déformées afin d'éviter des accidents de renversement ou de débordement.
• S'assurer que les poignées des casseroles soient positionnées correctement.
• Quand on allume le brûleur, contrôle que la flamme est régulière; abaisser toujours la flamme ou l'éteindre avant d'enlever la casserole.

NETTOYAGE

Avant toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation électrique.

N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Il est conseilé d'opérer quand l'appareil est froid.

Parties émailées

Les parties émaillées doivent être nettoyés avec une éponge et de l'eau savonneuse ou avec un détergent léger.

Ne pas utiliser de produits abrasifs ou corrosifs.

Eviter que les substances comme le jus de citron, la tomate, l'eau salée, le vinaigre, le café et le lait restent pendant longtemps sur les surfaces émaillées.

Parties en acier inoxydable

Des taches peuvent se former sur l'acier inox s'il reste longtemps en contact avec de l'eau calcaire ou des détergents agressifs.

Il est conseilé de laver avec de l'eau savonneuse et de secher avec un chiffon doux.

Le brillant se garde en utilisant périodiquement des produits chimiques spécifiques se trouvant dans le commerce.

Brûleurs et grilles

Ces parties peuvent être enlevées pour faciliter le nettoyage.

Les brûleurs doivent être nettoyés avec une éponge et de l'eau savonnée ou avec un détergent léger, bien essuyés et remis parfaitement dans leur siège. Contrcler que les canaux de répartition des flammes ne sont pas bouchés.

Vérifier que la sonde de la soupape de sécurité et l'électrode d'allumage sont toujours bien propres afin de garantir un fonctionnement optimal.

Robinets de gaz

L'eventuel graissage des robinets doit être effectué exclusivement par du personnel spécialisé.

Si les robinets de gaz deviennent difficiles à tournier ou ont un fonctionnement anomal, appeler le Service d'Assistance.

INSTRUCTIONS POUR L'INSTALLATEUR

AVENTISSEMENT IMPORTANT

LES OPERATIONS REPORTES CI-APRES DOIVENT ETRE EXECUTES DANS LE RESPECT DES NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIE. LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR LES DOMMAGES AUX PERSONNES, ANIMAUX ET CHOSES DERIVANT DU NON-RESPECT DE CES DISPOSITIONS.

INSTALLATION

Montage de la table de cuisson

L'appareil est fabriqué pour être encastré dans des meubles résistant à la chaleur.

Les parois des meubles doivent résister à une température de 75^ en plus de la température ambiente, conformément aux normes européennes.

L'appareil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi laterale, à droite ou à gauche de la table de cuisson.

Eviter d'installer l'appareil à proximé de matérielux inflammables comme des rideaux, des torchons, etc..

Pratiquer une ouverture, dans le plateau du meuble, des dimensions indiquées en fig. 3, en respectant une distance d'au moins 50~mm entre le bord de l'appareil et les parois voisines.

MODELE	L (mm) P (mm)
60 560 480
75 720 480

En cas de présence d'une armoire murale au-dessus de la table de cuisson, il faut prévoir une distance minimale de 760~mm entre celle-ci et le plan de travail. Il est conseilé d'isoler l'appareil du meuble se trouvant audessous avec un séparateur en laissant un espace de dépression d'au moins 10~mm (fig. 4). En cas d'encastrement sur une base avec four, il faudra s'assurer que l'installation réponde aux normes de sécurité Il faudra en particulier veiller à ce que le cable électrique et le tuyau d'alimentation soient places de façon à ce qu'il n'entrent pas en contact avec les parties chaudes de l'enveloppe du four. De plus, en cas d'installation au-dessus d'un four encastré sans ventilation de refroidissement, il faudra prévoir, pour有關ir une aération adequate, des prises d'air avec entree par le bas d'au moins 200~m^2 et sortie dans la partie supérieure d'au moins 6~cm^2 .

Fixation de la table de cuisson

Chaque table de cuisson est accompagnée d'un joint spécial. De plus, une série de crochets à utiliser pour la fixation de la table est également fournie. Pour l'installation, procédér de la façon suivante:

• Enlever les grilles et les brûleurs de la table de cuisson.

• Retourner l'appareil et appliquer le joint adhésif S le long du bord externe du verre (fig. 5).

• Insérer et positionner la table de cuisson dans l'ouverture pratiquée dans le meuble et la bloquer avec les vis V des crochets de fixation G (fig.6).

Piece d'installation

Cet apparéil n'est pas équiné d'un dispositif d'évacuation des produits de la combustion; il est donc nécessaire d'évacuer les fumées vers l'extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l'on utilise l' apparéil.

La pièce où est installé l'appareil doit avoir un afflux d'air naturel pour la combustion régulière du gaz et pour la ventilation de la pièce : le volume d'air nécessaire ne doit pas être inférieur à 20m^3 . L'afflux d'air doit s'effectuer par une ouverture permanente pratiquée sur les murs de la pièce et communicates avec l'extérieur.

La ventilation peut également provenir d'une piece contiguè, dans ce cas respecter les normes en vigueur à ce sujet.

Les ouvertures doivent avoir une section minimale de 200cm^2

Branchement gaz

S'assurer que l'appareil est ajustat pour le type de gaz disponible; pour cela se referrer a l'etiquette placee sous I'appareil ou a celle reportee sur la derniere page de ce manuel.

Opére conformément aux instructions reportées au paragraphe "transformations gaz et réglages" pour l'eventuelle adaptation à des gaz différents.

L'appareil doit être raccordé à l'installation du gaz en utilisant des tubes métalliques rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur.

Certaines modèles sont équipés de systèmes cylindriques A et coniques B pour le raccordement au gaz (fig. 7). Sélectionnez le type ajustat pour un raccordement optimal.

Le raccordement ne doit pas provoquer des sollicitations à la rampe de gaz.

Une fois l'installation terminée, contrôle l'étanchéité des raccordements avec une solution savonneuse.

INSTRUCTIONS POUR L'INSTALLATEUR

Branchementélectrique

Le branchement au réseau électrique doit être exécuté par du personnel qualifié conformément aux normes en vigueur.

La tension de l'installation électrique doit correspondre à cette indiquée sur l'étiquette située sous l'appareil. Vérifier que l'installation est équipée d'un branchement à la terre efficace conformément aux normes et aux dispositions de loi. La mise à la terre est obligatoire.

Si I'appareil est sans fiche, appliquer au cable d'alimentation une fiche normalisée.

Cet apparéil doit être place à une distance raisonnable afin de pouvoir être débranché en cas de survvoltage (catégorie III), en accord avec les règles d'installation.

TRANSFORMATIONS GAZ ET REGLAGES

Remplacement des buses

Si l'appareil est prévu pour un type de gaz différent de celui disponible, il faut replacer les buses des brûleurs.

Le besoin des buses à remplacer doit être fait selon le tableau "caracteristiques techniques" annexe.

Proceder ensuite de la maniere suivante:

• Enlever les grilles et les brûleurs.
• Avec une clé droite L, dévisser la buse U (fig. 8) et la remplaçer par la buse ajustate.
• Bloquer énergiquement la buse.

Réglage des brûleurs

Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum.

Si ce n'est pas le cas, il faut regler le minimum de la manière suivante:

• Allumer le brûleur;
• Tournier le robinet jusqu'à la position de minimum (petite flamme);
• Enlever le bouton de la tige du robinet;
• Introduire un tournevis à pointe plate dans le trou F du robinet (fig.9) et tourner la vis by-pass jusqu'au réglage correct du minimum.

Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement vissée.

ENTRETIEN

Remplacement cable d'alimentation

En cas de remplacement du cable d'alimentation, il faut utiliser un cable conforme aux normes du type H05VV-F ou H05RR-F de section 3 × 0.75 ~mm^2 .

Le branchement au bornier doit être effectué comme indiqué en fig. 10 - 10/A:

cable L marron (phase)

cable N bleu (neutre)

cable vert-jaune (terre)

Le fabricant decline toute responsabilité pour les évventuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans ce manuel. Il se réserve le droit d'apporter à ses produits toutes les modifications qu'il estimeraopportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.
