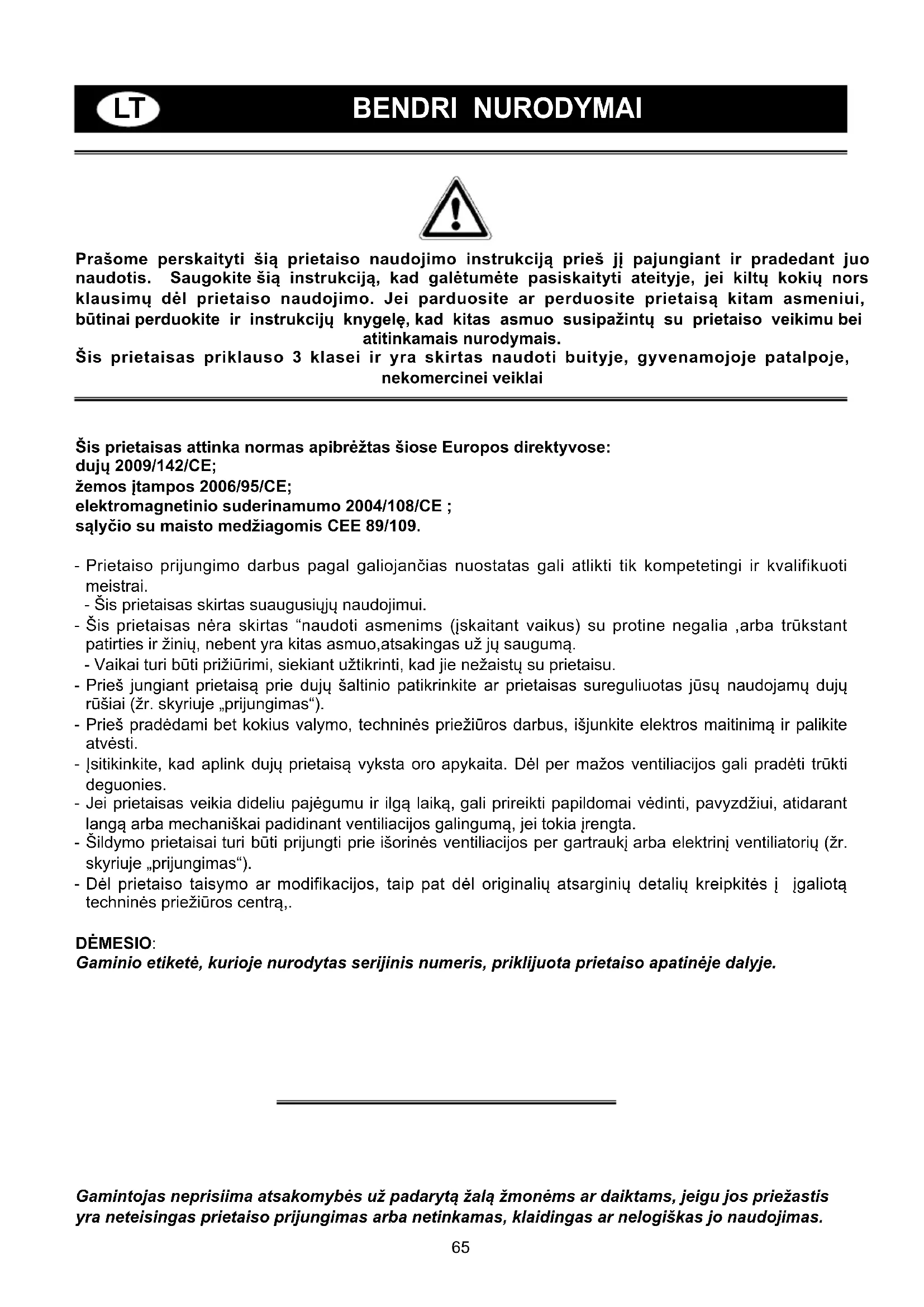

NAUDOJIMO INSTRUKCIJA FL64GTX Ardo

Prašome perskáityti šia prietaiso naudiojimo instrukcija pries ji pajungiant ir pradedant juo naudotis. Saugokite šia instrukcija, kad galetumete pasiskaityt ateityje, jei kiltu kokiu hors klausimu del prietaiso naudiojimo. Jei parduosite ar perduosite prietaisa kitam asmeniui, butinai perduokite ir instrukciju knygele, kadKitas asmuo susipazintu su prietaiso veikimu bei atitinkamais nurodymais.

Sis prietaisas prikauso 3 klasei ir yra skirtas naudoti buityje, gyvenamojoje patalpoje, nekomercinei veiklai

Šis prietaisas attinka nomas apibrežtas šiose Europos direktyvose:

duju 2009/142/CE;

žemos jtampos 2006/95/CE;

elektromagnetinio suderinamumo 2004/108/CE ;

salycio su maisto medziagomis CEE 89/109.

• Prietaiso prijungimo darbus pagal galiojancias nuostatas gali atlikti tik kompetetingi ir kvalifikuoti meistrai.
• Sis prietaisas skirtas suaugusiuju naudojimui.
• Sis prietaisas nera skirtas "naudoti asmenims (jskaitant vaikus) su protine negalia ,arba trukstant patirties ir ziniq, nebent yraKitas asmuo,atsakingas užju saugumá.
• Vaikai turi būti prižiūrimi, siekiant užtikrinti, kad jie nezaistu su prietaisu.
• Priesjungiant prietaisa prie duju saltinio patikrinkite ar prietaisas sureguliuotas jusu naudojamduju rusiai (zr. skyriije ,prijungimas").
• Pries pradedami bet kokius valymo, technines prieziuros darbus, ijsjunkite elektros maitinimir palikite atvesti.
• Isitikinkite, kad aplink duju prietais yvaksta oro apykaita. Dél per mažos ventiliacijos gali pradéti trukti deguonies.
• Jei prietaisas veikia dideliu pajégumu ir ilga laika, gali prireikti papildomai védinti, pavyzdžiui, atidarant langa arba mechaniškai padidinant ventilaciños galinguma, jei tokia jrengta.
• Sildymo prietaisai turi buti prijungti prie iisorinés ventilaciños per gartraukj arba elektrnj ventilatoriuy (zr. skyriuje „prijungimas").
• Del prietaiso taisymo ar modifikacijos, taip pat del originaliu atsarginiu detaliu kreipkites i jgaliota techninés prieziuros centra,.

DÉMESIO:

Gaminio etikete, kurjoe nurodytas serijinis numeris, prikljuota prietaiso apatinéje dalyje.

Gamintojas neprisiima atsakomybès už padaryt胶囊 monéms ar daiktams, jeigu jos priežastis yra neteisingas prietaiso prijungimas arba netinkamas, klaidingas ar nelogiskas jo naudojimas.

8

8

3
8

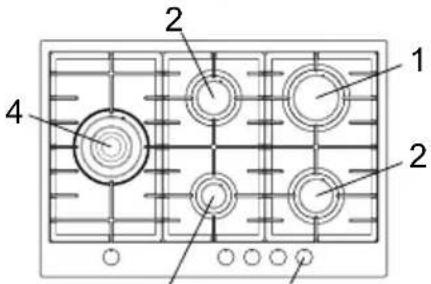

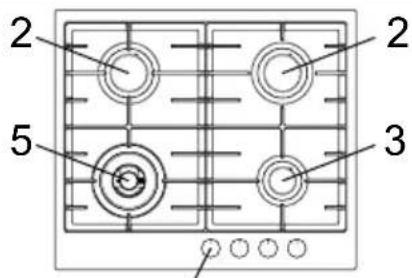

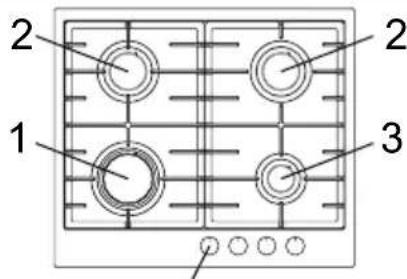

1 Didelis degiklis 3000 W
2 Vidutinis degiklis 1750 W
3 Mažas degiklis 1000 W

4 Trigubos liepsnos degiklis 3800 W
5 Dvigubos liepsnos degiklis 3500 W
8 Degiklio valdymo rankenelé

TECHNINIÇ CHARAKTERISTIKÜ LENTELE

Degikliai		Dujos	Slégis mbar g/h	Pralaidumas		Purkštuku skersmuo 1/100 mm Max.	Kraneliu skersmuo Min.	Šiluminis našumas (W)
N°	Pavadinimas			L/h 1/100 mm 1
1	DIDELIS	G30 / G31 G20	28-30 / 37 218 20	- 85 42 -	3000 950 286	115Y	Reg.	3000	950
2	VIDUTINIS	G30 / G31 G20	28-30 / 37 127 20	- 65 31 -	1750 600 167	97Z	Reg.	1750	600
3	MAŽAS	G30 / G31 G20	28-30 / 37 20	73 - 50 -	27 1000 95	450 72X	Reg.	1000	450
4	TRIGUBOS LIEPSNOS	G30 / G31 G20	28-30 / 37 277 20	- 98 60 -	3800 362	2100 135K	Reg.	3800	2100
5	DVIGUBOS LIEPSNOS	G30 / G31 G20	28-30 / 37 255 20		334	93 60 3500 135	2100 Reg.	3500	2100

Šis prietaisas atitinka normoms apibréžtoms ES 2002/96/EC direktyvoje.

Perbraukto konteinerio simbolis, kuriuo pažymétas prietaisas, nurodo, kad pasibaigus jo naudiojimo laikui, neturi buti išmestas su kitomis šiukšlemis. Ji reikia perduoti atitinkamam specializuotu elektros ir elektronikos atlieku surinkimo punktui arba jsigyjant nauja prietaisa gražinti pardavéjui nenaudojama daikta.

Vartotojas yra atsakingas užbebenaudojamo prietaiso pristatymaj specializuota atlieku surinkimo puncta. Jei šiu normu vartotojas nesilaiko, teisiškai gresia sankcjios už atlieku tvarkymo normu nesilaikyma Pristatydami prietaaisj specializuota atlieku rusiavimo punctja jus prisidésite prie apsaugos nuo galimo neigiamo poveikio aplinkai ir sveikatai bei prie medziagu, iš kuriu pagamuntas prietaisas, perdirbimo.

Dél issamesnés informacijos apie šio produkto perdavimă atlieku surinkimo punktui, prașome kreiptis j vietines atlieku perdirbimo tarnybas arba parduotuțe, kurioje pirkote šj prietaș. Gamintojai ir importuotojai patys ar dalyvaudami bendroje sistemoje prisiima atsakomybț už prietaș perdirbima, apdorojima ir sunaikinimă laikantis aplinkosaugos normu.

INSTRUKCIJA VARTOTOJUI

Pagal galiojančius nuostatus visus prietaiso prijungimo, reguliavimo ir pritaikymo prie atitinkamos duju rüšies darbus gali atlikti tik kvalifikuoti meistrai.

Atitinkamoje instrukcijos dalyje aprasyti specifiniai nurodymai, skirti prijungimo specialistui.

DEGIKLIJ NAUDOJIMAS

Šalia rankenéliu schema nurodo kuri degiklj atitinka rankenéle.

Rankinis uždegimas (be apsauginio vožtuvo)

Reikalingo degiklio rankenèle pasukite pries laikrodžio rodykI j maksimalios liepsnos padétí, ir paspauskite.

Elektrinis uždegimas su apsauginiu vožtuvu

Reikalingo degiklio rankenèle paspauskite ir pasukite pries laikrodžio rodyklej maksimalios liepsnos padétj (žr. pav. 1 maksimali liepsna), tad paSPAuskite uždegimo mygtuka.

Paspaude palaiky kite rankenèle apie 6 sekundziu, kol atsiras liepsna.

DEGIKLIU NAUDOJIMAS

Kad maias butu ruosiamas kuo efektyviau ir kartubutu taupomos dujos, puodo plotis turi atitikti degiklio galinguma (zr. Lentele), kad liepsna "neisljstu" is puodo apacios (pav.2).

Naudokite maksimalu galinguma, kai norite greitai užvirtj skyscius ir minimalu galinguma, kai norite pašildyti ar palaikyti virimo temperatur.

Galite pasirinkti veikimo galinguma nuo maksimalaus iki minimalaus, bet niekada nesirinkite padéties tarp maksimalaus galingumo ir isjungimo bubenos.

Dujas ijsjungsite pasuke rankenèle laikrodžio rodyklés kryptimi iki padéties "ijsjungta".

Degiklis Galia	(W)	Indo skersmuoø
Mažas degiklis 1000	10 - 14 cm
Vidutinis degiklis 17	50 16 - 18 cm
Didelis degiklis 3000	20 - 22 cm
Trigubos liepsnos degiklis	3800 24	26 cm
Dvigubos liepsnos degiklis	3500 24	26 cm

Jspéjimai

-Kai prietaisas neveikia, visada patikrinkite ar rankeneliu padetis - "isjungta" (Zr. Pav. 1).
-Kai liepsna netikétai užgesta, apsauginis voztuvas po keleto sekundžiu, automatiskai nutraukia duju tiekim. Vél uždegti galima, pasukus rankenèlej padetj "jjungti" (pav.1 "didele liepsna") ir ja paspaudus.
-Kai maisto gaminui naudojamiriebalai ar aliejus, kontrliuokite procesa, nes kaisdami riebalai gali uzsidegti.
- Salia veikianco prietaiso nenaudokite purskikliu.

-Negalima ant degikliu deti nestabiliu ar deformuotu puodu, kad puodai neapsiverstu ar neuzkimstuprietaiso angu.
- Atkreipkite démesj ar puodu rankenos yra tinkamoje padétyje.
- Jlungus degiklj isitikinkite, kad liepsna tolygi, sumazinkite ja ir isjunkite pries nuimant puodus nuo prietaiso.

VALYMAS

Pries valant prietaisa isjunkite jj is elektros maitinimo tinklo. Nenaudokite garais valomo prietaiso.

Patariame valtyi prietaisa, jam atvésus.

Emaliuos detalès

Emaliuotas detales valykite dregnma muiluota kempine su nekoncentruotu plovikliu.

Negalima naudoti valikliu, galinciu subraižyti ar skatinti rudziu atsiradima.

Nepalikite ilgam laikui ant viryklés acto, citrinu, kavos, pieno, suraus vandens, citrinu ir pomidoru sulciu demiu, nuvalykite jas, kai tik jos atsiranda.

Detales iš nerudjançio plieno

Nerudijantis plienes tampa demetas, jei ilga laikatauri salytj su kalketu vandeniu ar agresyviais valikliais.

Rekomenduojame plauti muilinu vandeniu ir nusausinti svelnia sluoste.

Nerudijancio plieno blizgu pavirsiu reikia periodiskai valyti cheminiais valikliais, kurios galite jsigyti prekybos vietose.

Degikliair groteles

Sias detales galite nuimti ir tai palengins valymo darbus.

Degiklius nuplaukite muiluotu vandeniu, nekoncentruotu plovikliu, gerai nusausinkite ir jstatykite tiksliaj savo vietas.

Patikrinkite ar degikliu liepsnos kanalai neužsikimše.

Prižiurekite, kad apsauginio vožtuvo nuo duju nuotékio kontaktai bei uždegimo mygtukas visuomet butu švarus, nes tai padès užtikrinti optimalu prietaiso veikimaj.

Duju kraneliai

Sutepti kranelius gali tik kvalifikuotas specialistas. Jei kraneliai sunkiai sukasi ir del kitu su kraneliais susijusi problemu kreipkites igaliota Technines pagalbos centra.

SVARBUS ISPEJIMAS

VISUS TOLIAU ISVARDINTUS VEIKSMUS DARBUS LAIKANTIS GALIOJANCIU NUOSTATU GALI ATLIKTI TIK KVALIFIKUOTI SPECIALISTAI.

GAMINTOJAS NEPRISIIMA ATSAKOMYBÉS UZ PADARYTA ZALA ZMONÉMS AR DAIKTAMS, JEIGU JOS PriežASTIS - SIU NURODMU NESILAIKYMAS.

MONTAVIMAS

Kaitlentes montavimas

Kaitlente skirta montuoti j karšciui atsparius baldus. Baldu sienelés pagal europietiskus standartusturi buti atsparios 75C didesnei nei aplinkostemperatura.

Kaitlentes prikauso "Y" kategorijai, gali buti jmontuotos tiktai desinexe ar kaireje pusexe.

Nemontuokite kaitlentes netoli tokiu degiu medziagu kaip uzuolaidos, gobelenas ir pan.

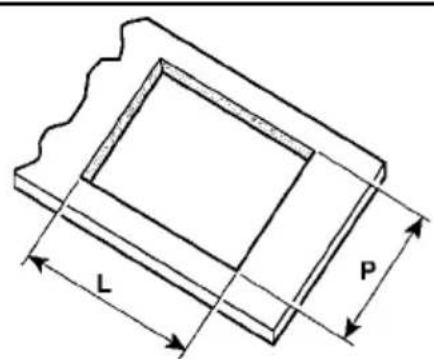

Standartiné angastalvirseyje (zr. Pav. 3) kaitlentei išlaikant bent 50~mm atstumnuo prietaisko krasto iki stalvirsoertmes briaunos.

MODELIS	PLOTIS(mm)	Aukštis(mm)
60 560 480
75 720 480

Spinteles turi buti kabinamos ne mažesniu kaip 760 mm atstumu nuo kaitlentes paviršiaus.

Rekomenduojame palikti tarpa tarp prietaiso ir spinteles ne maiau kaip 10mm (pav. 4).

Jei montuojate prietaisā virš orkaitës, tuomet rekomenduojame imtis atitinkamu saugumo priemoniu, kurios padded išvengti nelaimingu atsitikimu. Reikia atkreipti ypatinga demesi, kad elektros laidas ir maitinimo vamzdis neturetu tiesioginio kontakto su jkaitusiomis orkaitës detalëmis. Be to jei prietaisas montuojamas virš orkaitës, kuri neturi priverstinio vedinimo funkcijos, tuomet tam, kad butu užtikrinta pakankama oro apykaita, oro jejimo angos plotas turi buti nemažesnis nei 200 cm², o oro isejimo anganemažesne nei 60 cm².

Kaitlentés tvirtinimas

Visos kaitlentes turi apsaugine tarpiklio juostele.

Prie prietaiso prideti tvirtinimo prie stalviršio laikikliai:

• Nuo kaitlentés nuimkite groteles ir degiklius.

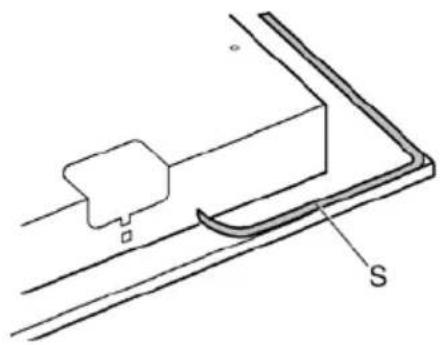

• Apverskite prietaisa ir apsaugine tarpiklio

juostele S apjuoskite kaitlente kuo galima arciau krašto. (pav.5)

• ldékite lygiai kaitlente j stalviršio ertme in pritvirtinkite varžtais V ir laikikliais G (pav.6).

Patalpa

Sis prietaisas neturi prijungimo prie ventiliacijos irenginio, todel butina, kad dumai patektu laukap er gartraukj ar elektrini ventilatoriu, kuris visada butu jjungtas prietaiso veikimo metu.

Patalpoje, kurioje montuojamas prietaisas, duju pastoviam degimui ir patalpos ventiliacijai reikalinga naturali oro apykaita; reikalinga orotalpa nemažesne kaip 20m^3

Oro srautas turi pastoviai sklisti iš védinimo angu sienose, kurios sujungtos su išore.

Ventiliacija gali buti is gretimos patalpos; siuo atveju reikia uztikrinti, kad atitiktu galiojancius standartus.

Angu skersmuo turi buti nemažesnis nei 200~cm^2

Prijungimas prie duju

Pries prijungiant prietaisa prie duju tiekimo saltinio, patikrinkite, ar duju duomenys atitinka jums tiekiamaduju rui (zr. prie prietaiso techniniu prritvirtintoje duomenu lenteleje).Atlikite veiksmus "Duju irangos reguliavimas ir pritaikymas' skyriuju nurodytus veiksmus pritaikydami prietaisa tam tikrai duju ruiai.

Prietaisa butina prijungti prie duju šaltinion nelankscais metaliniais vamzdžiais, arba lankscais plieno vamzdžiais, atitinkancais standartus.

I kai kuriu modeliu komplektacija jeina dvi movos: Prietaisas turi atitinkama A cilindro ir B tipo mova (pav.7). Pasirinkite Jusu salyje naudojamos movostipa.

Vamzdziu sujungmai turi buti sandarus.

Baigus prijungimo darbus patikrinkite sujungimu sandarummuilo tirpalu.

Prijungimas prie elektros tinklo

Laikantis galiojanciu normu prijungti prie elektros tinklo gali tik kvalifikuotas meistras.

INSTRUKCIJA MONTUOTOJUI

Elektros tinklo jtampa patalpoje turi atitikti duomenis nurodytus prietaiso etiketete.

Elektros instaliacija arba kistukinis lizdas yratinkamai jzeminti laikantis galiojanciu normu irjstatymu. Izeminimas yra privalomas.

Jei prietaisas - be kištuko, prie laido prijunkite standartine šakute.

Galima tiesiogiai prietaisa jungti j elektros tinkla, tuomet tarp prietaiso ir tinklo reikia jrengti daugiapolj jungikli, atitinkanti viryklles naudiojam galia, su ne mazesniu kaip 3 mm tarpeliu tarp kontaktu.

DUJU IRANGOS REGULIAVIMAS IR PRITAIKYMAS

Purkstukky keitimas

Degiklius galima pritaiktyi skirtingoms duju rusims,
pakeičiant tik purkstukus pagal duju rusi.

Tinkamus purkstukus galima pasirinkti pagal "techniniu charakteristiku lentele.

Tai galima padaryti sia tvarka:

• nuimkite groteles ir degiklius,

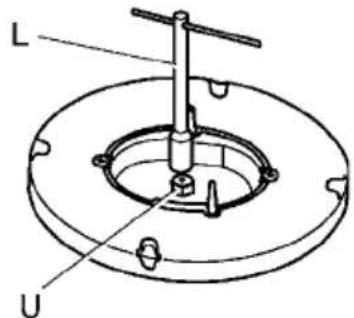

• tiesia rankenèle L atsukite purkstuka U (žr.pav.8) ir pakeiskite ji kitu Jusu naudiojamoms dujoms tinkamu pukstuku.
• tvirtai iki galo prisukite purkštuka, kol užsifiksuos.

Vožtuvy reguliavimas

Mažiausia liepsna visada turi degti tolygiai ir neužgesti net staiga pasukus rankenèle is maksimalios padéties j minimialia.

Jei taip néra, tuomet būtina reguliuoti minimalios liepsnos vožtuva:

• uždekite degiklj,
• pasukite vožtuvo rankenèle j minimialia duju tiekimo padétj (mažos liepsnos simbolis),
• Nuimkite rankenèle nuo strypelio,

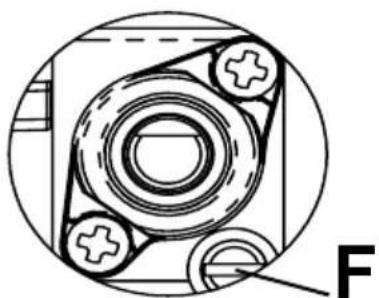

• I anga F arba šalia strypelio jstatykite mažo dydžio atsuktuva (pav. 9) ir, sukdami reguliavimo varžta i desine arba j kaire, nustatykite pageidaujama minimialia liepsna.

Tuo tarpu G30 dujoms degikliu voztuvus visuomet butina prisukti iki galo.

PRIEŽIURA

Vožtuvy sutepimas

Jei voztuvas sunkiai sukinejasi, reikia jj isardyti ir sutepi degikliu voztuvus. Tokiu atveju reikia atlikti siuos veiksmus:

• Atsukite du varžtus, kurie fiksuoja vožtuvo galvutës mova,
• Nuimkite vožtuvo korpusa.ir valikliu, kurio sudétyje yra benzino ar tirpiklio, sudrekintu skudureli nuvalykite asele ir jos tvirtinimo vieta.
• Sutepkite asele tepalu, skirtu aukstomst temperaturoms, ir patikrinkite neuzkim'sote duju kanalu,
• Atsargiai sumontuokite visas dalis atgal.

Maitinimo Iaido keitimas

Keilicant maitinimo laida butina naudoti H05VV-F arba H05RR-F tipo 3× 0,75mm^2 laida.

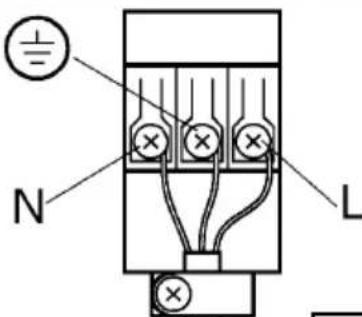

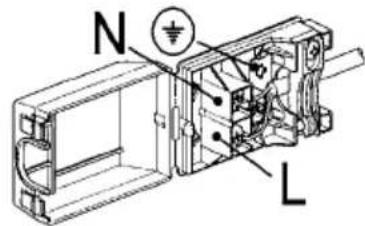

Sujugi laidus j déžute reikia taip kaip pavaizduota pav. 10 ir 10/A:

Laidas L rudas (fazé)

Laidas N melynas (neutralus)

Laidas 1一 zalias-geltonas (jzeminimas)

1

2

3

4

5

6

A

B
7

8

9

10 10/A
