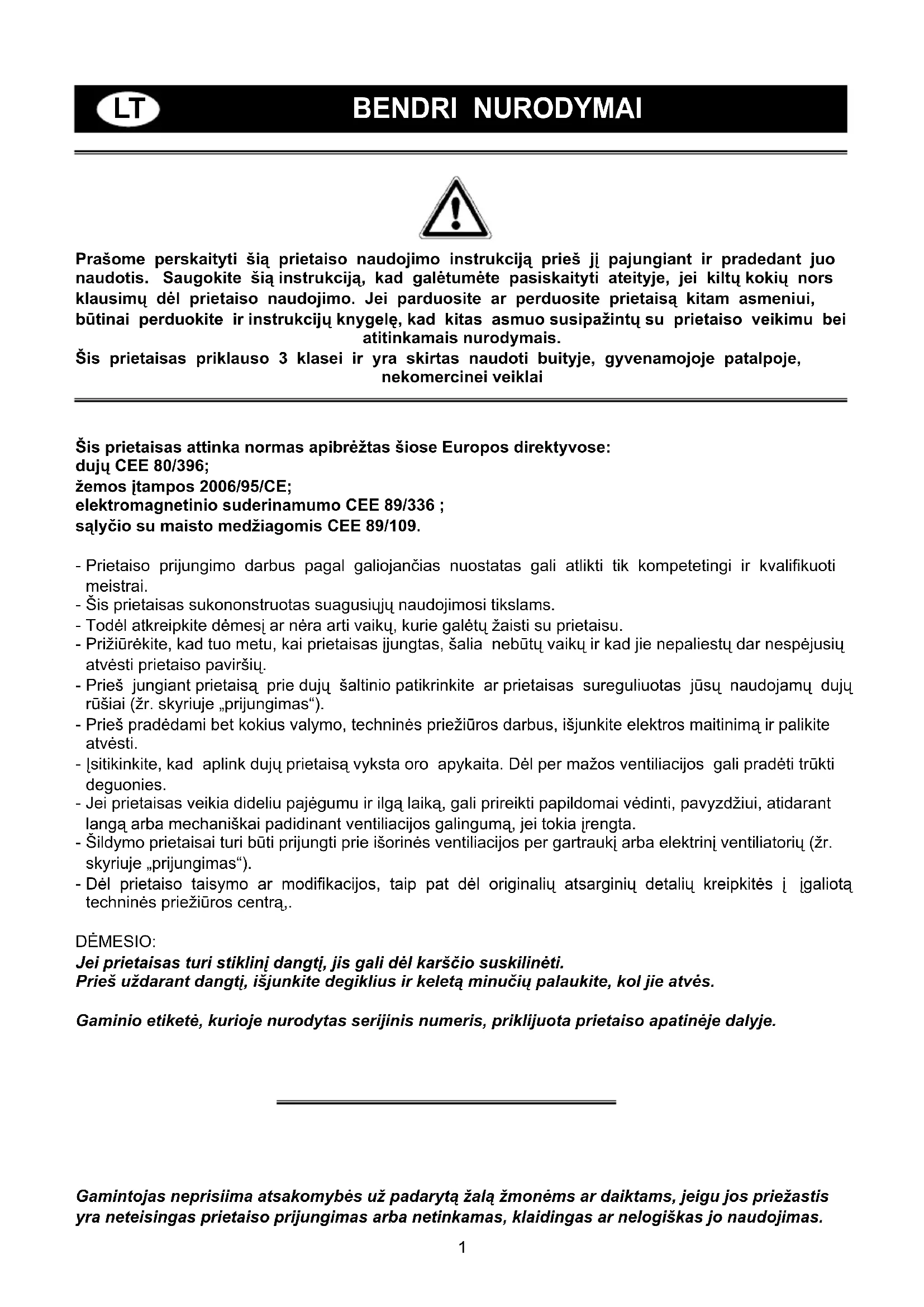

NAUDOJIMO INSTRUKCIJA F75VGX Ardo

Prašome perskáityti šia prietaiso naudiojimo instrukcija pries ji pajungiant ir pradedant juon naudotis. Saugokite šia instrukcija, kad galétumete pasiskaityti ateityje, jei kiltu kokiu hors klausimù del prietaiso naudiojimo. Jei parduosite ar perduosite prietaïsakitam asmeniui, butinai perduokite ir instrukciju knygele, kadKitas asmuo susipazintu su prietaiso veikimu bei atitinkamais nurodymais.

Šis prietaisas priklauso 3 klasei ir yra skirtas naudoti buityje, gyvenamojoje patalpoje, nekomercinei veiklai

Šis prietaisas attinka normas apibržtas šiose Europos direktyvose:

duju CEE 80/396;

žemos jtampos 2006/95/CE;

elektromagnetinio suderinamumo CEE 89/336 ;

salycio su maisto medziagomis CEE 89/109.

• Prietaiso prijungimo darbus pagal galiojancias nuostatas gali atlikti tik kompetetingi ir kvalifikuoti meistrai.
• Sis prietaisas sukononstruotas suagusiuju naudojimosi tikslams.
• Todél atkreipkite démesj ar néra arti vaiku, kurie galétu zaisti su prietaisu.
• Prižiūrekite, kad tuo metu, kai prietaisas ijungtas, šalia nebūtu vaiku ir kad jie nepaliestu dar nespējusiu atvesti prietaiso paviršiu.
• Priesjungiant prietaisa prie duju šaltinio patikrinkite ar prietaisas sureguliuotas jusnaudiojamduu ruiai (zr. skyriije ,prijungimas").
• Pries pradedami bet kokius valymo, technines prieziuros darbus, isjunkite elektros maitinima ir palikite atvesti.
• Isitikinkite, kad aplink duju prietaisya vyksta oro apykaita. Dél per mažos ventiliacijos gali pradéti trukti deguonies.
• Jei prietaisas veikia dideliu pajegumu ir ilga laika, gali prireiktipapildomai vedinti, pavyzdziui, atidarant langa arba mechaniiskai padidinant ventiliacijos galinguma, jei tokia jrengta.
• Sildymo prietaisai turi buti prijungti prie iisorines ventiliacijos per gartrauki arba elektrinj ventilatoriui (zr. skyriije ,prijungimas").
• Del prietaiso taisymo ar modifikacijos, taip pat del originaliu atsarginiu detaliu kreipkites i igaliota techninés prieziuros centro.

DÉMESIO:

Jei prietaisas turi stiklinj dangti,jis gali del karšćio suskilineti.

Priš uždarant dangtj, išjunkite degiklius ir keleta minučiu palaukite, kol jie atves.

Gaminio etikete, kurioje nurodytas serijinis numeris, prikljuota prietaiso apatinéje dalyje.

Gamintojas neprisiima atsakomybès už padarytá Žalá Žmonéms ar daiktams, jeiguJos priežastis yra neteisingas prietaiso prijungimas arba netinkamas, klaidingas ar nelogiskas jo naudojimas.

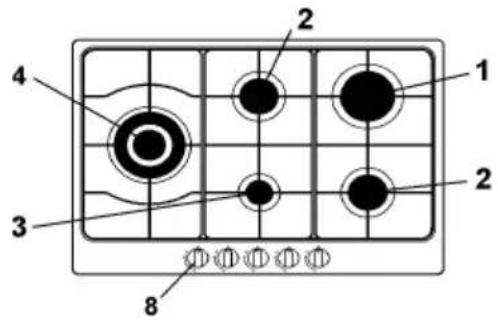

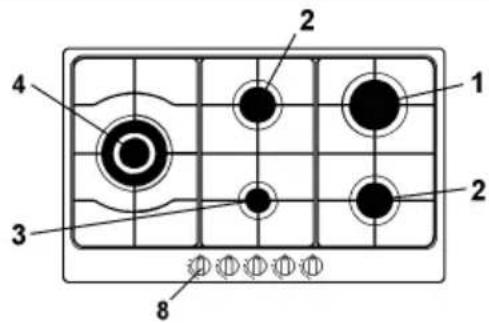

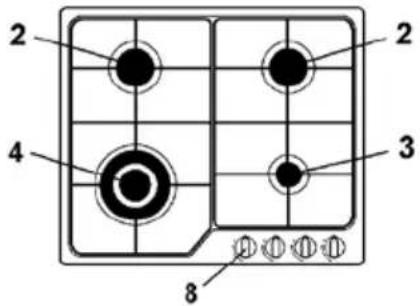

1 Didelis degiklis 3000 W
2 Vidutinis degiklis 1750 W
3 Mažas degiklis 1000 W

4 Trigubos liepsnos degiklis 3800 W
8 Degiklio valdymo rankenelé

TECHNINIÇ CHARAKTERISTIKÜ LENTELE

Degikliai		Dujos bar g/h L/h 1	Slègis P 100 mm 1/	ralaidumas		Purkštuků skersmuo Min.	Kranelić skersmuo	Šiluminis našumas W
N°	Pavadinimas m			100 mm	m Maks.
1	DIDELIS	G30 - G31 G20	28 - 30 225 20	- 85 42	3000 950 290	115Y	Reg.	3000	950
2	VIDUTINIS	G30 - G31 G20	28 - 30 126 20	- 65 31	1750 600 165	97Z	Reg.	1750	600
3	MAŽAS	G30 - G31 G20	28 - 30 20	1	- 50 27 99	1000 450 72X	Reg.	1000	450
4	TRIGUBOS LIEPSNOS	G30 - G31 G20	28 - 30 278 20	- 98 60	3800 367	2100 135K	Reg.	3800	2100

Sis prietaisas atitinka norams apibréžtas ES 2002/96/EC direktyvoje.

Perbraukto konteinerio simbolis, kuriu pažymétas prietaisas, nurodo, kad pasibaigus jo naudojimo laikui, neturi buti išmestas su kitomis šiukšlemis. Ji reikia perduoti atitinkamam specializuotu elektros ir elektronikos atlieku surinkimo punktui arba jsigyjant nauja prietaisa gražinti pardavéjui nenaudojama daikta.

Vartotojas yra atsakingas užbebenaudojamo prietaiso pristatymaj specializuota atlieku surinkimo punkta. Jei šiu normu vartotojas nesilaiko, teisiškai gresia sankcjos už atlieku tavrkymo normu nesilaikyma Pristatydami prietaaisj specializuota atlieku rusiavimo punkta jus prisidésite prie apsaugos nuo galimo neigiamo poveikio aplinkai ir sveikatai bei prie medziagu, iš kuriu pagamintas prietaisas, perdirbimo.

Dél issamesnés informacijos apie šio produkto perdavimātlieku surinkimo punktui, prašome kreiptis j vietines atlieku perdirbimo tarnybas arba parduotuvę, kurioje pirkote ši prietaïsă. Gamintojai ir很重要的 patys ar dalyvaudami bendroje sistemoje prisima atsakomybę už prietaïsū perdirbima, apdorojima ir sunaikinima laikantis aplinkosaugos normu.

INSTRUKCIJA VARTOTOJUI

Pagal galiojancius nuostatus visus prietaiso prijungimo, reguliavimo ir pritaikymo prie atitinkamos duju rues darbus galii atlikti tik kvalifikuoti meistrai.

Atitinkamoje instrukcijos dalyje aprasyti specifinai nurodymai, skirti prijungimo specialistui.

DEGIKLIU NAUDOJIMAS

Salia rankenéliú schema nurodo kuri degikli atitinka rankenéle.

Rankinis uždegimas (be apsauginio vožtuvo)

Reikalingo degiklio rankenèle pasukite pries laikrodžio rodykle maksimalios liepsnos padeti, ir paspauskite.

Elektrinis uždegimas su apsauginiu vožtuvu

Reikalingo degiklio rankenèle paspauskite ir pasukite pries laikrodzio rodykle maksimalios liepsnos padetj (zr. pav. 1 maksimali liepsna), tada paspauskite uždegimo mygtuka.

Paspaude palaikyite rankenèle apie 6 sekundžiu, kol atsiras liepsna.

DEGIKLIU NAUDOJIMAS

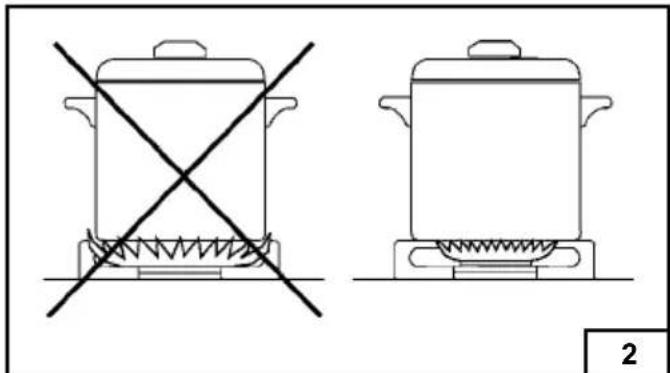

Kad maistas butu ruosiamas kuo efektyviau ir
kartu butu taupomos dujos, puodo plotis turi atitiki
degiklio galinguma (zr. Lentele), kad liepsna
"neislistu" is puodo apacios (pav.2).

Naudokite maksimalu galinguma, kai norite greitai užvirtskyscius ir minimalu galinguma, kai norite pašildyti ar palaikyti virimo temperatura.

Galite pasirinkti veikimo galinguma nuomaksimalaus iki minimalaus, betNiekada nesirinkite padeties tarp maksimalaus galingumo ir isjungimo bubenos.

Dujas ijsjungsite pasuke rankenèle laikrodzio rodyklès kryptimi iki padéties "ijsjungta".

Degiklis Galia	(W)	Indo skersmuo Ø
Mažas degiklis 1000	10 - 14 cm
Vidutinis degiklis 17	50 16 - 18 cm
Didelis degiklis	3000 20	22 cm
Trigubos liepsnos degiklis	3800 24	26 cm

Ispejimal

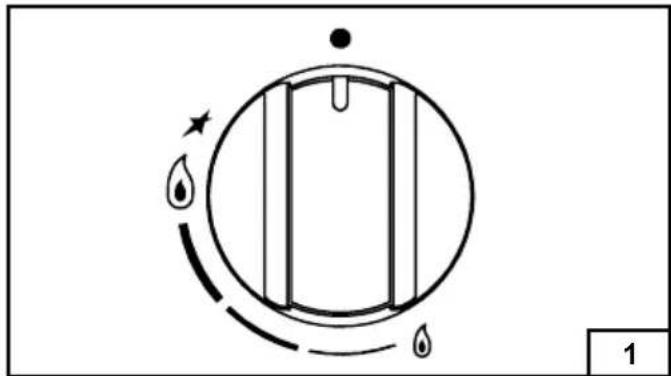

-Kai prietaisas neveikia, visada patikrinkite ar rankeneliu padetis - "isjungtA" (zr. Pav. 1).
-Kai liepsna netikétai užgesta, apsauginis vožtuvas po keleto sekundžiu, automatiskai nutraukia duju tiekima. Vél uždegti galima, pasukus rankenèle i padeti "jungti" (pav.1 "didelé liepsna") ir ja paspaudus.
- Kai maisto gaminui naudojami riebalai ar aliejus, kontrliuokite procesa, nes kaisdami riebalai gali užsidegi.

• Šalia veikiančio prietaiso nenaudokite puskikliu.
• Negalima ant degikliu deti nestabiliu ar deformuotu puodu, kad puodai neapsiverstu ar neužkimstu prietaiso angu.
• Atkreipkite démesi ar puodu rankenos yra tinkamoje padetye.
• Jlungus degikli jsitikinkite, kad liepsna tolygi, sumazinkike ja ir isjunkite pries nuimant puodus nuo prietaiso.

VALYMAS

Pries valant prietaisa isjunkite jj is elektros maitinimo tinklo. Patariame valtyi prietaisa, jam atvesus.

Emaliuos detalès

Emaliuotas detales valykite dregnma muiluota kempine su nekoncentruotu plovikliu.

Negalima naudoti valikliu, galinciu subraižyti ar skatinti rudziu atsiradima.

Nepalikite ilgam laikui ant virykles acto, citrinu, kavos, pieno, suraus vandens, citrinu ir pomidoru sulciu demiu, nuvalkyite jas, kai tik jos atsiranda.

Detales iš nerudjanéo plieno

Nerudyjantis plienas tampa demetas, jei ilgalaikaturi salytisukalketu vandeniu ar agresyviais valikliais.

Rekomenduojame plauti muilinu vandeniu ir nusausinti svelnia sluoste.

Nerudyjancipleno blizgu pavirsiu reikia periodiskai valty cheminiais valikliais, kurios galite jsigyti prekybos vietose.

Degikliair groteles

Šias detales galite nuimti ir tai palengins valymo darbus.

Degiklius nuplaukite muiluotu vandeniu, nekconcentruotu plovikliu, gerai nusausinkite ir jstatykite tiksliai i savo vietas.

Patikrinkite ar degikliu liepsnos kanalai neuzsikimse.

Prižiūrekite, kad apsauginio vostuvo nuo duju nuotékio kontaktai bei uzdegimo mygtukas visuomet butu švarus, nes tai padès uztkrinti optimalu prietaiso veikima.

Groteles galite plauti indaploveje.

Duju kaneliai

Sutepti kranelius gali tik kvalifikuotas specialistas. Jei kraneliai sunkiai sukasi ir del kitu su kraneliais susijusi problemu kreipkites igaliota Technines pagalbos centra.

SVARBUS ISPEJIMAS

VISUS TOLIAU ISVARDINTUS VEIKSMUS DARBUS LAIKANTIS GALIOJANCIU NUOSTATU GALI ATLIKTI TIK KVALIFIKUOTI SPECIALISTAI.

GAMINTOJAS NEPRISIIMA ATSAKOMYBÉS Už PADARYTA ZALA ZMONÉMS AR DAIKTAMS, JEIGU JOS PriežASTIS - SIU NURODMU NESILAIKYMAS.

MONTAVIMAS

Kaitlentes montavimas

Kaitlente skirta montuoti karšciui atsparius baldus. Baldu sienelès pagal europietiskus standartusturi buti atsparios 75^ didesnei nei aplinkostemperatura.

Kaitlentes prikauso "Y" kategorijai, gali buti jmontuotas tiktai desinenej ar kaireje puseje.

Nemontuokite kaitlentes netoli tokiu degiu medziagu kaip uzuolaidos, gobelenas ir pan.

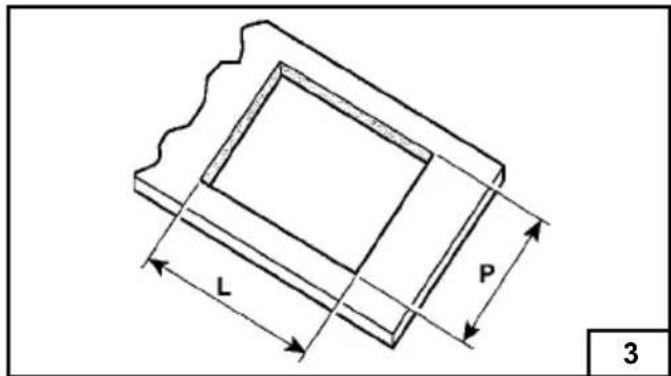

Standartinéanga stalvirseye (zr.Pav.3) kaitlentei islaikant bent 50~mm atstuma nuo prietaiso krasto iki stalvirso ertmés briaunos.

MODELIS	PLOTIS(mm)	Aukštis(mm)
600 - 750 560 480	- 490 (*)
900 820 480 -	490 (*)

(*) matmenys reikalingi montavimui su dangciu.

Spintelès turi buti kabinamos ne mažesniu kaip 760 mm atstumu nuo kaitlentes paviršiaus.

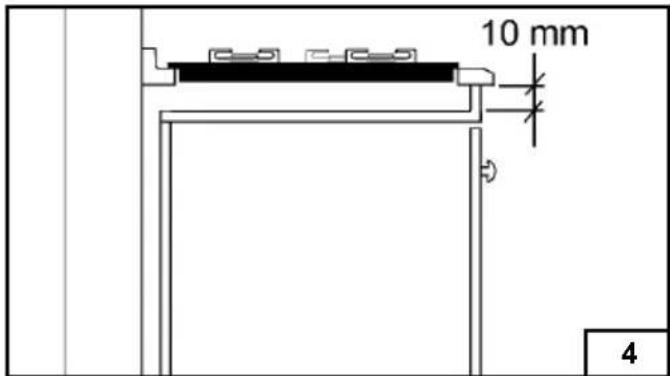

Rekomenduojame palikti tarp tarp prietaisir spinteles ne maziau kaip 10mm (pav. 4).

Jei monntuojate prietaisa virs orkaites, tuomet rekomenduojame imtis atitinkamu saugumo priemoniu, kurios pada isvengti nelaimingu atsitikmu. Reikia atkreipti ypatinga demesi, kad elektros laidas ir maitinimo vamzdis neturetu tiesioginio kontakto su kaitusiomis orkaites detalemis. Be to jei prietaisas montuojamas virs orkaites, kuri neturi priverstinio vedinimo funkcijos, tuomet tam, kad butu uztikrinta pakankama oro apykaita, oro jejimo angus plotas turi buti nemažesnis nei 200~cm^2 o oro isejimo anganemažesne nei 60~cm^2

Kaitlentés tvirtinimas

Visos kaitlentes turi apsaugine tarpiklio juostele.
Prie prietaiso prideti tvirtinimo prie stalvirso
laikikliai. Priklausomai nuo pavirsiaus, prie kurio

tvirtinmas prietaisas, reikia pasirinkti tvirtinimo laikiklius (A arba B tipo):

• Nuo kaitlentés nuimkite groteles ir degiklius.

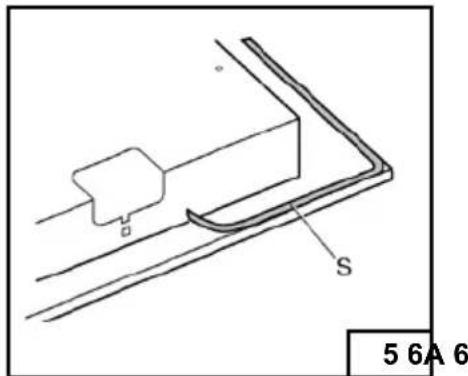

• Apverskite prietaisa ir apsaugine tarpiklio juostele S apjuoskite kaitlente kuo galima arciau krasto. (pav.5)

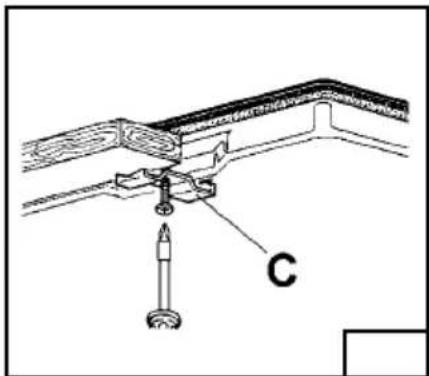

• Idékite lygiai kaitlente l stalvirssio ertme in pritvirtinkite varztais V ir laikikliais G (pav. 6/6A).

Patalpa

Sis prietaisas neturi prijungimo pire ventilacionos Irenginio, todel butina, kad dumai patektu lauka per gartrauki ar elektrini ventilatoriu, kuris visada butu jjungtas prietaiso veikimo metu.

Patalpa, kurioje montuojamas prietaisas, duju pastoviam degimui ir patalpos ventiliacijai reikalinga naturali oro apykaita; reikalinga orotalpa nemažesne kaip 20m^3

Oro srautas turi pastoviai skisti iš védinimo angu sienose, kurios sujungtos su isore.

Ventiliacija gali buti is gretimos patalpos; siuo atveju reikia uztikrinti, kad atitiktu galiojancius standartus.

Angu skersmuo turi buti nemažesnis nei 200~cm^2

Prijungimas prie duju

Pries prijungiant prietaisa prie duju tiekimo saltinio, patikrinkite, ar duju duomenys atitinka jums tiekiamauju rusi (zr. prie prietaiso techniniu pritvirtintoje duomenu lenteleje). Atlikite veiksmus "Duju irangos reguliavimas ir pritaikymas' skyriuju nurodytus veiksmus pritaikydami prietaisa tam tikrai duju rusiai.

Prietaisa būtina prijungti prie duju šaltinio nelankschiais metalininias vamzdžiais, arba lankschiais plieno vamzdžiais, atitinkanciais standartus.

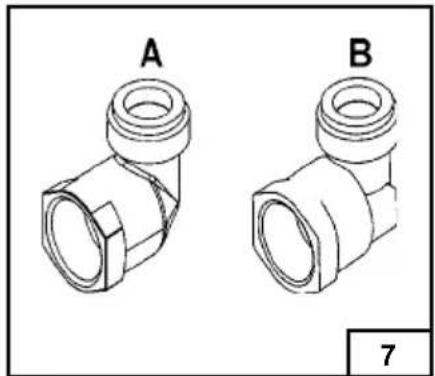

l kai kuriu modeliu komplektacija jeina dvi movos: Prietaisas turi atitinkama A cilindro ir B tipo mova (pav.7). Pasirinkite Jusu salyje naudojamos movostipa.

Vamzdziu sujungmai turi buti sandarus.

Baigus prijungimo darbus patikrinkite sujungmu sandaruma muilo tirpalu.

INSTRUKCIJA MONTUOTOJUI

Prijungimas prie elektros tinklo

Laikantis galiojanciu normu prijungti prie elektros tinklo gali tik kvalifikuotas meistras.

Elektros tinklo jtampa patalpoje turi atitikti duomenis nurodytus prietaiso etiketeje.

Elektros instalacija arba kistukinis lizdas yratinkamai jzeminti laikantis galiojanciu normu irjstatymu. Izeminimas yra privalomas.

Jei prietaisas - be kištuko, prie laido prijunkite standartine šakute.

Galima tiesiogiai prietaisa jungi i elektros tinkla, tuomet tarp prietaiso ir tinklo reikia irengti daugiapolj jungikli, atitinkanti viryklles naudiojamagalia, su ne mazesniu kaip 3 mm tarpeliu tarp kontaktu.

laidu per kistukinl lizda:

Dju jrangos reguliavimaS ir pritaikymas

DUJU IRANGOS REGULIAVIMAS IR PRITAIKYMAS

Purkstukkeitimas

Degiklius galima pritaiktyi skirtingoms duju rusims,
pakeičiant tik purkstukus pagal duju rusi.

Tinkamus purkstukus galima pasirinkti pagal "techniniu charakteristiku lentele.

Tai galima padaryti sia tvarka:

• nuimkite groteles ir degiklius,

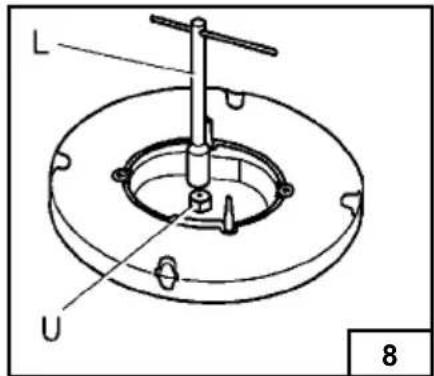

• tiesia rankenéle L atsukite purkstuka U (žr.pav.8) ir pakeiskite ji kitu Jusu naudiojamoms dujoms tinkamu pukstuku.
• tvirtai iki galo prisukite purkštuka, kol užsifiksuos.

Vožtuνu reguliavimas

Mažiausia liepsna visada turi degti tolygiai ir neužgesti net staiga pasukus rankenèle iš maksimalios padéties i minimă.
Jei taip nera, tuomet butina reguliuoti minimaliios liepsnos voztuva:
-Uzdekite degikli,
- asukite voztuvo kranelj [minimalaus duju tiekimo padeti (mažos liepsnos simbolis),
- Nuimkite rankenèle nuo strypelio,

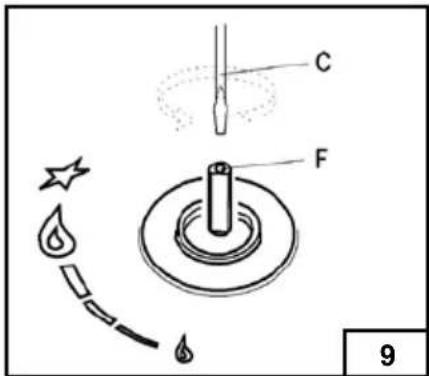

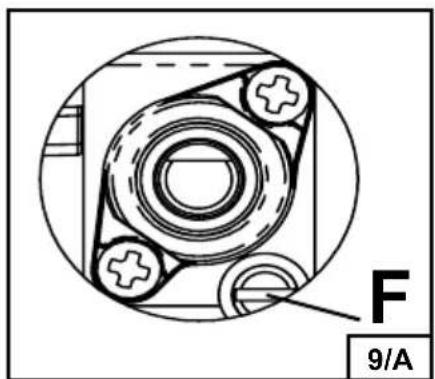

- I anga F arba šalia strypelio istatykite mažo dydžio atsuktuva (pav. 9-9/A) ir, sukdami reguliavimo varžta i desiné arba i kaire, nustatykite pageidaujama minimialia liepsna.

Tuo tarpu G30 dujoms degikliu voztuvus visuomet butina prisukti iki galo.

PRIEŽIURA

Vožtuνu sutepimas

Jei voztuvas sunkiai sukinejasi, reikia ji isardyti ir sutepi degikliu voztuvus. Tokiu atveju reikia atlikti siuos veiksmus:

• Atsukite du varžtus, kurie fiksuoja vožtuvo galvutès mova,
• Nuimkite vožtuvo korpusa.ir valikliu, kurio sudétyje yra benzino ar tirpiklio, sudrekintu skudureliu nuvalykite asele ir jos tvirtinimo vieta.
• Sutepkite asele tepalu, skirtu aukstoms temperaturoms, ir patikrinkite neuzkimsote duju kanalu,
• Atsargiai sumontuokite visas dalis atgal.

Maitinimo liao keitimas

Keičiant maitinimo laida butina naudoti H05VV-F arba H05RR-F tipo 3 × 0,75 ~mm^2 laida.

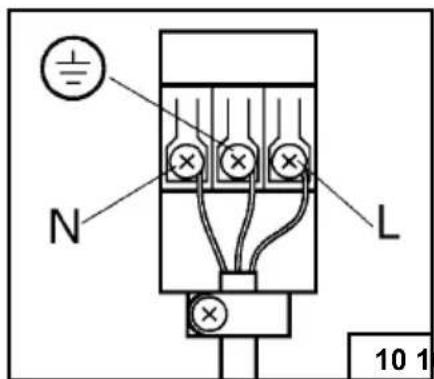

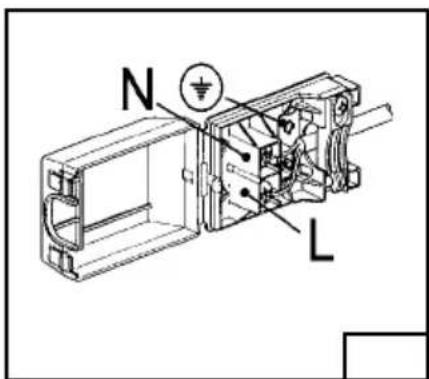

Sujugti laidus i dezute reikia taip kaip pavaizduota pav. 10 ir 10/A:

Laidas L rudas (fazé)

Laidas N melynas (neutralus)

Laidas Zalias-geltonas (jZeminimas)

Gamintojas neatsako už galimus šios instrukcijos netikslumus, atsiradusius ja spausdinant ar rengiant spaudai. Gamintojas pusilieka teise daryti butinus arba naudingus savo gaminiu pakeitimus, kurie butu palankus ir vertotojams, taciau nekeičiant pagrindiniu prietaiso funkciu ir saugumo savybiu.
