OWS 952 T - Hotte AMICA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de hotte	Hotte murale
Dimensions (L x P x H)	90 x 50 x 70 cm
Débit d'air	Max 700 m³/h
Niveaux de puissance	3 niveaux de puissance
Éclairage	Éclairage LED
Filtre à graisse	Filtre en aluminium, lavable
Installation	Installation murale, nécessite un conduit d'évacuation
Consommation énergétique	Classe énergétique C
Poids	15 kg
Garantie	2 ans
Accessoires inclus	Kit de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - OWS 952 T AMICA

Comment nettoyer les filtres de la hotte AMICA OWS 952 T ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 30 minutes. Ensuite, rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

La hotte ne s'allume pas, que dois-je faire ?

Vérifiez si la hotte est correctement branchée et si le disjoncteur n'a pas sauté. Si tout est en ordre, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Quel type d'ampoule dois-je utiliser pour remplacer l'éclairage de la hotte ?

Utilisez une ampoule LED de type E14, d'une puissance maximale de 40W, pour remplacer l'éclairage de la hotte AMICA OWS 952 T.

Comment régler la puissance d'aspiration de la hotte ?

Utilisez le panneau de contrôle situé sur le devant de la hotte pour sélectionner le niveau de puissance d'aspiration souhaité. Il y a généralement trois niveaux : faible, moyen et élevé.

Que faire si la hotte émet un bruit excessif ?

Vérifiez si les filtres sont propres et bien installés. Un bruit excessif peut également provenir de l'accumulation de graisse dans le moteur. Si le problème persiste, contactez le service après-vente.

La hotte ne ventile pas correctement, que faire ?

Assurez-vous que le conduit d'évacuation n'est pas obstrué et que les filtres sont propres. Si la hotte fonctionne en mode recyclage, vérifiez que le filtre à charbon est en bon état.

Comment installer la hotte AMICA OWS 952 T ?

Pour installer la hotte, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les dimensions d'installation et de fixer solidement la hotte au mur.

Y a-t-il une fonction de minuterie sur la hotte ?

La hotte AMICA OWS 952 T ne dispose pas d'une fonction de minuterie. Il est recommandé de l'éteindre manuellement après utilisation.

Quel entretien régulier est nécessaire pour la hotte ?

Pour un fonctionnement optimal, nettoyez les filtres tous les mois et vérifiez régulièrement l'état des ampoules et du conduit d'évacuation.

Où puis-je trouver des pièces de rechange pour la hotte ?

Les pièces de rechange peuvent être commandées auprès du service client AMICA ou chez des revendeurs agréés. Vérifiez également le site web d'AMICA pour plus d'informations.

MODE D'EMPLOI OWS 952 T AMICA

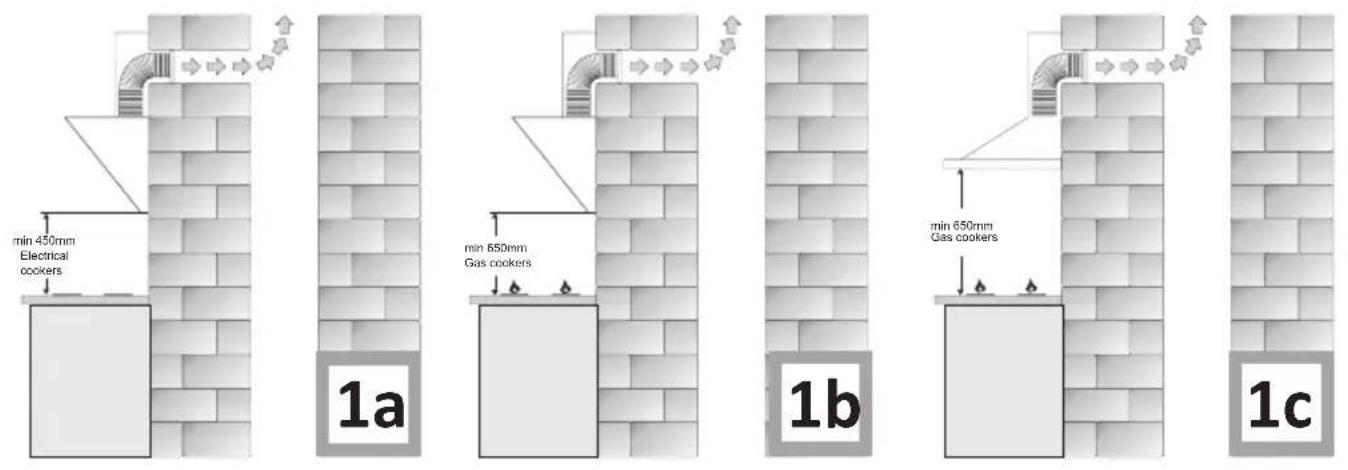

Lahottenedoitêtreutiliséequ’aprèsavoirprisconnaissance delaprésentenoticed’utilisation234 min 650mmGas cookersmin 650mmGas cookersmin 450mmElectricalcookers

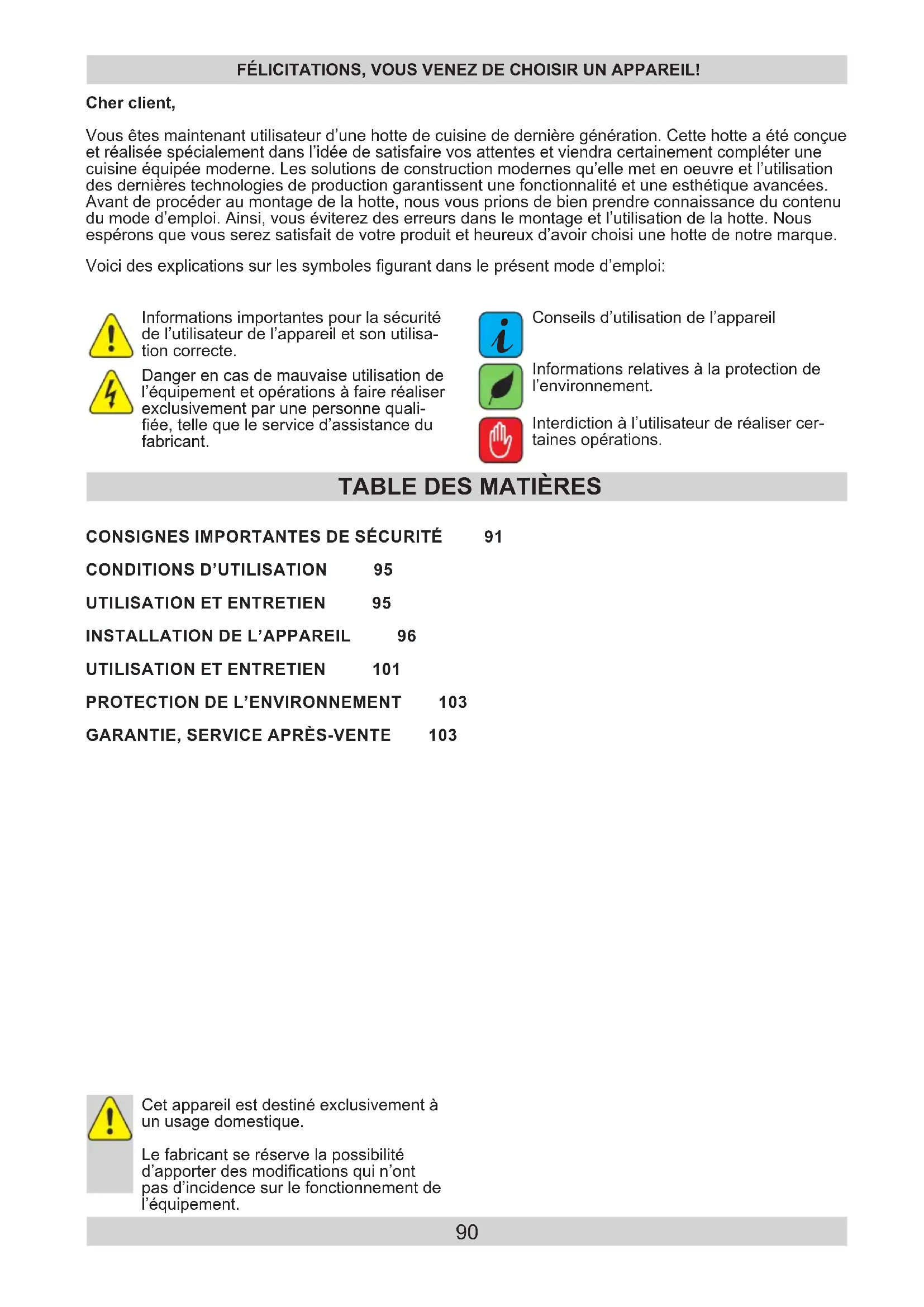

Cher client, Vous êtes maintenant utilisateur d’une hotte de cuisine de dernière génération. Cette hotte a été conçue et réalisée spécialement dans l’idée de satisfaire vos attentes et viendra certainement compléter une cuisine équipée moderne. Les solutions de construction modernes qu’elle met en oeuvre et l’utilisation des dernières technologies de production garantissent une fonctionnalité et une esthétique avancées. Avant de procéder au montage de la hotte, nous vous prions de bien prendre connaissance du contenu du mode d’emploi. Ainsi, vous éviterez des erreurs dans le montage et l’utilisation de la hotte. Nous espérons que vous serez satisfait de votre produit et heureux d’avoir choisi une hotte de notre marque. FÉLICITATIONS, VOUS VENEZ DE CHOISIR UN APPAREIL! Voici des explications sur les symboles gurant dans le présent mode d’emploi: Interdiction à l’utilisateur de réaliser cer- taines opérations. Danger en cas de mauvaise utilisation de l’équipement et opérations à faire réaliser exclusivement par une personne quali- ée, telle que le service d’assistance du fabricant. Informations importantes pour la sécurité de l’utilisateur de l’appareil et son utilisa- tion correcte. Conseils d’utilisation de l’appareil

Informations relatives à la protection de l’environnement.

Cet appareil est destiné exclusivement à un usage domestique. Le fabricant se réserve la possibilité d’apporter des modications qui n’ont pas d’incidence sur le fonctionnement de l’équipement.91

lLe fabricant n’assume aucune responsabilité en cas de dommage ou d’incendie provoqués par l’appareil à la suite du non respect des in- structions fournies dans le présent mode d’em- ploi. l La hotte de cuisine sert à éliminer les fumées de cuisine. Ne jamais l’utiliser pour un usage di󰀨érent. l Si la hotte est utilisée en mode d’extraction, il convient de la relier à la conduite d’aération prévue à cet e󰀨et (ne pas relier à des con- duits de cheminée, de fumée ou de gaz de combustion en fonction- nement). Il convient de monter sur la hotte un tuyau d’évacuation de l’air vers l’extérieur. La longueur du conduit (en général un tuyau de Ø 120 ou 150 mm) ne doit pas dépasser 4-5 m. Le tuyau d’évacuation est nécessaire également pour les hottes télesco- piques et les hottes tiro- ir fonctionnant en mode de recyclage de l’air. l En mode de recycla- ge de l’air, il convient d’installer sur la hotte un ltre à charbon actif. Dans ce cas, le mon- tage du tuyau d’évacu- ation n’est pas nécessa- ire, mais il est conseillé d’installer l’élément d’o- rientation de l’air souf- é (uniquement sur les hottes murales).

l La hotte est équi- pée d’un éclairage in- dépendant ainsi que d’un ventilateur aspirant avec plusieurs vitesses de rotation réglables.

CONSIGNES IMPORTANTES DE SÉCURITÉ92

l Selon le modèle de l’appareil, il peut être destiné à être installé sur un mur vertical au- dessus de la cuisinière à gaz ou électrique (hottes murales et uni- verselles) ; au plafond au-dessus de la cui- sinière à gaz ou élect- rique (hotte îlot) ; sur un mur vertical à l’intérieur d’un meuble au-dessus de la cuisinière à gaz ou électrique (hottes télescopiques et hottes tiroir). Assurez-vous avant le montage que le mur/plafond est suf- samment résistant pour supporter le poids de la hotte. Certains modèles de hotte sont très lourds. l La hauteur de montage de l’appareil au-dessus d’une plaque électrique est indiquée dans la carte produit (spécica- tions techniques de l’ap- pareil). Si une distance supérieure est indiquée dans les instructions d’installation de votre cuisinière à gaz, tenez compte de cette distan- ce (Fig. 1a/b/c). l Ne jamais laisser de amme découverte sous la hotte de cuisine ; lors du retrait d’un ré- cipient, régler la amme au minimum. Toujours vérier que la amme ne dépasse pas des ré- cipients, car cela cause des pertes d’énergie in- désirables et une con- centration de chaleur dangereuse. l Les plats en friture doivent être surveillés en permanence, car la graisse chau󰀨ée peut facilement prendre feu. l Avant toute opération de nettoyage, de rem- placement de ltre ou de réparation, débrancher la che de la prise. l Le ltre à graisse de la hotte de cuisine doit être nettoyé au moins une fois par mois, car il devient très inamma- ble lorsqu’il est saturé de graisse.

CONSIGNES IMPORTANTES DE SÉCURITÉ93

l Si dans la même pièce que la hotte, des équi- pements alimentés par une source non élect- rique sont utilisés (p.ex. poêle au oul, chau󰀨e- eau, cumulus), veillez à ce que l’aération soit su󰀩sante (entrée d’air). Pour une utilisation en sécurité, si vous faites fonctionner simultané- ment la hotte et des équipements à combus- tion qui utilisent l’air de la pièce, il doit y avoir à l’emplacement de ces équipements une sur- pression de 0,004 milli- bar (point non contraig- nant en cas d’utilisation de la hotte en mode de recyclage de l’air). l La hotte ne doit pas être utilisée comme sur- face de soutien pour les personnes se trouvant dans la cuisine l La hotte doit être net- toyée fréquemment, à l’extérieur comme à l’intérieur (AU MOINS UNE FOIS PAR MOIS, selon les consignes d’entretien fournies dans le présent mode d’emploi). Le non re- spect des règles d’entretien de la hotte et de remplacement des ltres peut causer des risques d’incendie. l Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des per- sonnes de qualication similaire an d’éviter un danger. l Assurez-vous que l’ap- pareil peut être décon- necté du réseau électri- que par débranchement de la prise ou par extinc- tion de l’interrupteur bi- polaire l Ne pas mettre en mar- che au moyen d’un programmateur, d’u- ne minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous ten- sion automatiquement.

CONSIGNES IMPORTANTES DE SÉCURITÉ94

l Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiqu- es, sensorielles ou men- tales réduites ou dénu- ées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l’appare- il en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être e󰀨ectués par des enfants sans surve- illance. l Vériez que la tension d’alimentation fournie sur la plaque d’identica- tion est compatible avec les paramètres locaux d’alimentation. l Avant le montage, dérouler et redresser le câble d’alimentation. l ATTENTION : avant de brancher la hotte sur le réseau électrique, toujo- urs vérier que le câble d’alimentation a bien été installé et n’a pas été écrasé sous la hotte pendant les opérations de montage. Ne pas connecter l’appareil au réseau électrique avant la n du montage. l Ne jamais utiliser la hotte sans ltre à grais- se aluminium monté. l Il est formellement in- terdit de cuire des plats sous la hotte en utilisant des ammes ouvertes (ambage). l Dans les situations où il serait nécessa- ire de mettre en œuvre des mesures techniqu- es et de sécurité pour l’évacuation de gaz de combustion, respecter scrupuleusement les in- structions données par l’autorité locale com- pétente. l ATTENTION ! Si les vis et les éléments de xa- tion ne sont pas vissés à fond conformément au mode d’emploi, cela peut entrainer des ri- sques pour la santé ou pour la vie.

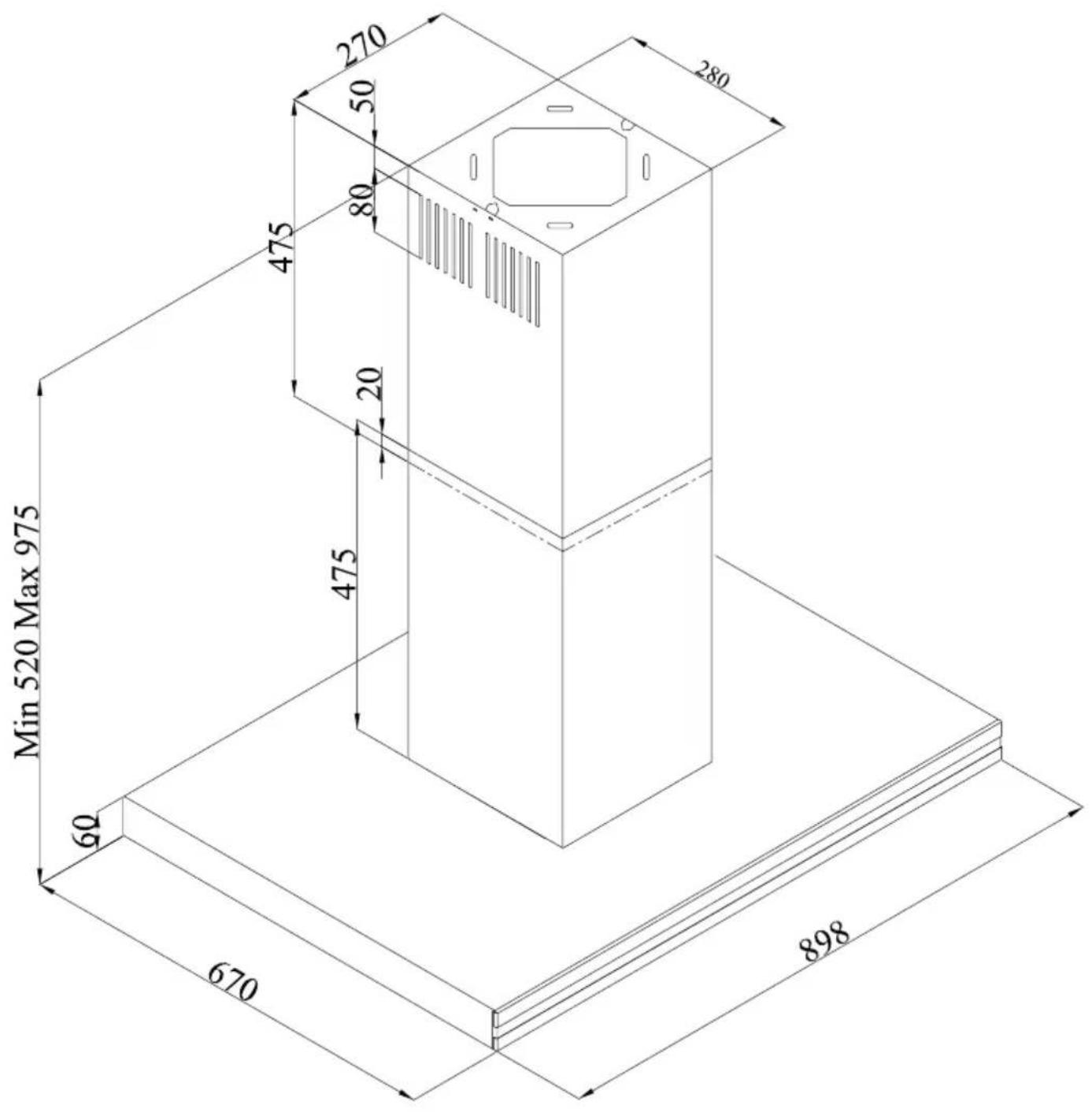

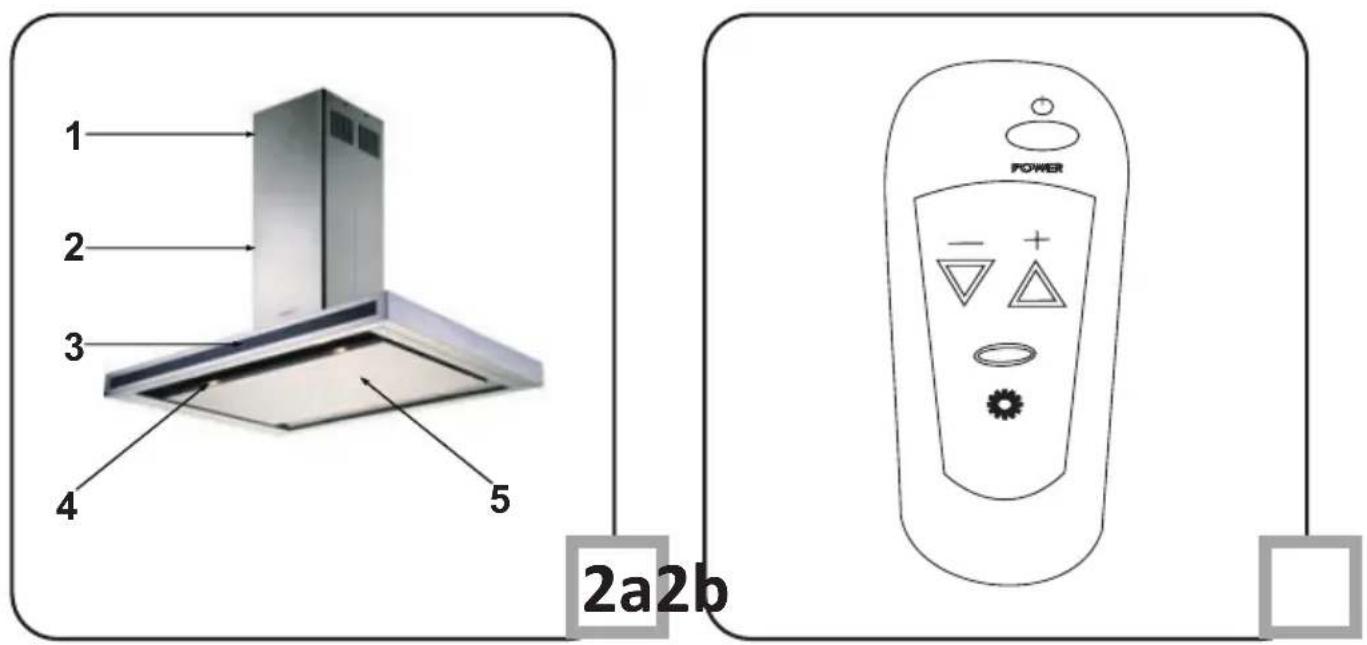

Composition La hotte aspirante est constituée des éléments suivants (Fig. 2a) :

1. Cheminée intérieure,

2. Cheminée extérieure,

La hotte est également équipée d’une télécom- mande (Fig. 2b).96 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Fig. 4 A) Montage de l’accroche de plafond L’accroche de plafond doit être xée de manière à ce que le sens de la marque « FRONT » sur l’accroche corresponde à l’avant de l’appareil. - À l’aide d’un foret Ø10mm, percer des orices pour les che- villes de xation aux points marqués par les lettres A, B, C, D. - Placer les chevilles de xation dans les orices percés. - Fixer l’accroche de plafond à l’aide de quatre vis 5,5 x 45. B) Montage des baguettes d’angle En faisant attention à l’avant de l’accroche de plafond (Fig. 3), xer au corps du mo- teur les deux baguettes avant (gauche et droite) ainsi que les deux baguettes arrière (Fig. 4). S’assurer que les baguettes sont montées correctement et que leur longueur est égale sur chaque angle du corps du moteur. De plus, veiller à ce que la direc- tion des attaches des baguettes d’angle soit correcte pour qu’elles correspondent à l’attache de plafond. C) Installation des cheminées sur le corps Placer la cheminée intérieure dans la cheminée extérieure. Pour raccorder pro- visoirement les cheminées, visser (partiel- lement) deux vis dans le corps du moteur (Fig. 4) et monter les deux cheminées sur le corps (Fig. 5). Les cheminées xées de cette manière ne glisseront pas lors du montage du corps du moteur sur l’accroche de plafond (Fig. 6). Baguettes avant Baguettes arrière avant du corpsmon-tage de l’accroche

INSTALLATION DE L’APPAREIL97

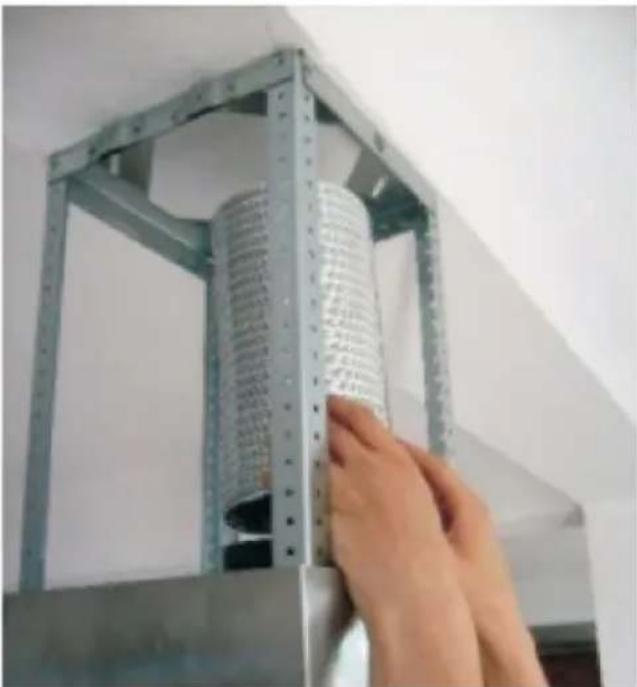

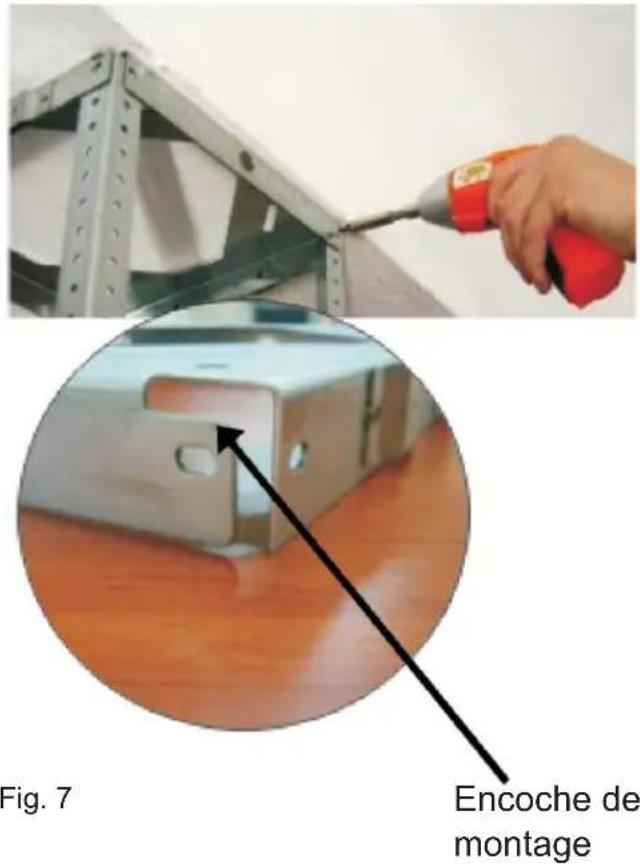

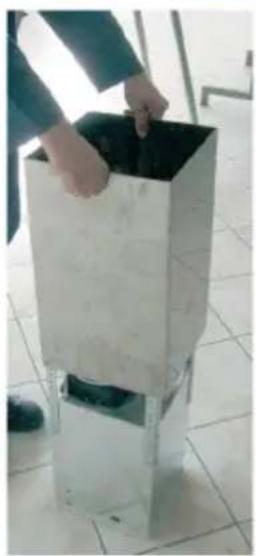

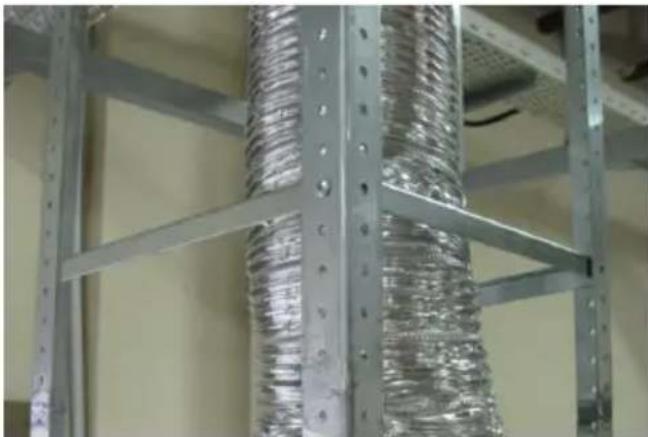

D) Montage du corps de l’accroche de plafond Placer les baguettes d’angle aux empla- cements adéquats de l’accroche de plafond, de façon à ce que les attaches des baguettes se trouvent dans les encoches de montage de l’accroche de plafond (Fig. 7) et les visser à l’aide de vis adaptées. Encoche de montage E) Montage du tuyau aluminium de sortie de l’air (uniquement en mode d’extraction) Fixer le tuyau aluminium au manchon de sortie de façon à ce que la plus grande vitesse du moteur ne puisse pas arracher le tuyau (Fig. 8). La deuxième extrémité du tuyau doit être xée à la sortie du plafond. Fig. 7 Fig. 8 F) Montage de la baguette de renfort Fixer la baguette de renfort en forme de lettre « U » à l’aide de vis disponibles dans le kit de montage. Cette baguette évite la déformation des baguettes d’angle et la chute de la hotte (Fig. 9). Fig. 9

INSTALLATION DE L’APPAREIL98

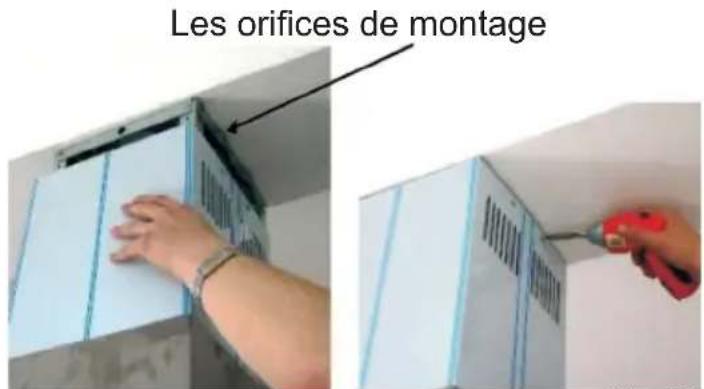

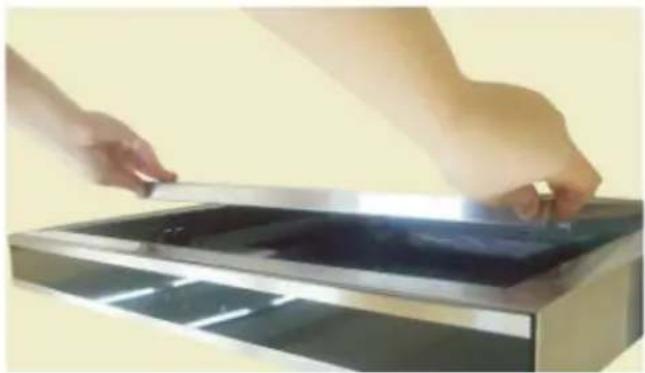

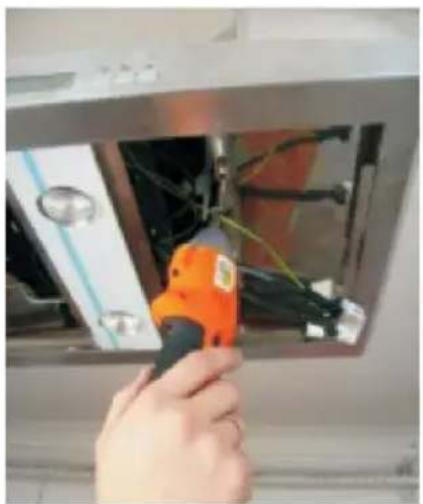

H) Démontage de la protection d’entrée La hotte en position allongée, attraper la protection à l’avant de la hotte et tirer délicatement vers le haut et la décrocher en faisant très attention (Fig. 11). Fig. 11 G) Montage de la cheminée intérieure sur l’accroche de plafond Soulever la cheminée intérieure et la xer à l’aide des vis 3,5 x 9,5 à l’ac- croche de plafond (Fig. 10). Les orices de montage Fig. 10

I) Raccordement des deux éléments

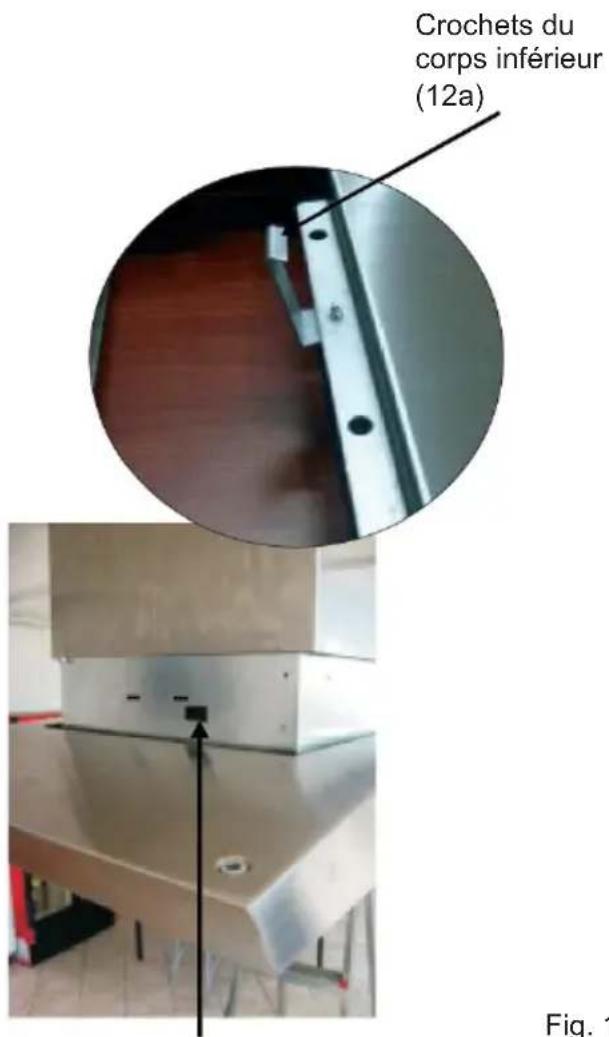

du corps (la calotte et l’ensemble du moteur) Raccorder l’élément inférieur du corps avec l’ensemble du corps du moteur xé auparavant au plafond. À l’intérieur de l’élément inférieur du corps (Fig.12a) se trouvent des crochets qui doivent être placés dans les orices se trouvant dans le corps du moteur (Fig. 12b) Crochets du corps inférieur (12a) Orices des crochets dans le corps du moteur (12b) Fig. 12

INSTALLATION DE L’APPAREIL99

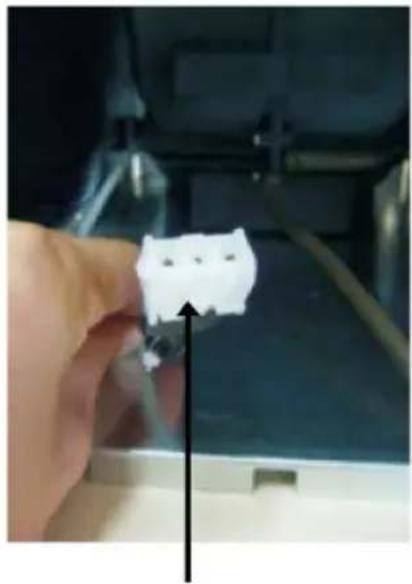

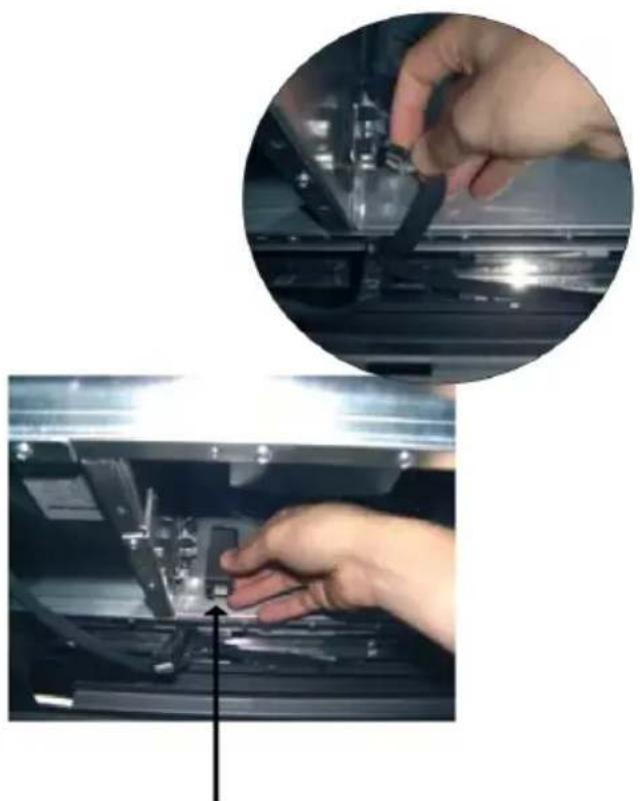

Fig. 13 J) Raccordement de deux éléments du corps À l’aide des vis 3,5 x 9,5mm, visser les deux éléments (Fig. 13). K) Raccord des faisceaux Enlever la boîte en plastique sous laquelle se trouve la prise le faisceau d’alimentation du moteur du ventilateur (Fig. 14) et brancher la che. Fig. 14 Boîte de protection L) Raccord des faisceaux Brancher la che blanche d’alimentation à la prise adéquate (Fig. 15). Fig. 15

Réglage en mode d’extraction des fumées Lorsque la hotte fonctionne en mode d’extraction des fumées, l’air est évacué vers l’extérieur via un conduit prévu à cet e󰀨et. Dans ce type de fonction- nement, il convient de retirer le ltre à charbon. La hotte est reliée à la bouche d’aération par un conduit rigide ou souple de diamètre 150 ou 120 mm avec des colliers de xation à acheter en ma- gasin de chau󰀨age et plomberie. Le raccordement devra être e󰀨ectué par un instal- lateur qualié. Réglage du fonctionnement en mode d’absorp- tion des odeurs (recyclage de l’air) Avec cette option, l’air ltré est renvoyé dans la pièce par deux fentes latérales situées dans le conduit supérieur. Dans ce mode de fonctionne- ment, le ltre à charbon doit être monté et il est conseillé de monter l’élément d’orientation de l’air (présent sur certains modèles seulement). Sur certains modèles de hottes universelles, il convient de faire basculer un levier à l’intérieur de la hotte (Fig. 8 ) pour passer du mode d’extraction en mode d’absorption des odeurs. L’air nettoyé est renvoyé dans la pièce à travers des ouvertures situées dans la partie supérieure de l’appareil. Sur les hottes tiroir et télescopiques fonctionnant en mode d’absorption des odeurs, il est néces- saire d’installer un tuyau d’évacuation de l’air. La deuxième extrémité du tuyau sera orientée vers la pièce et conduira l’air ltré. Vitesses du ventilateur Les vitesses 1 et 2 sont utilisées en conditions normales, avec une faible concentration de fumées, tandis que la vitesse supérieure sera uti- lisée uniquement en cas de forte concentration de fumées de cuisine, par exemple en cas de friture ou de cuisson au grill.101

UTILISATION ET ENTRETIEN

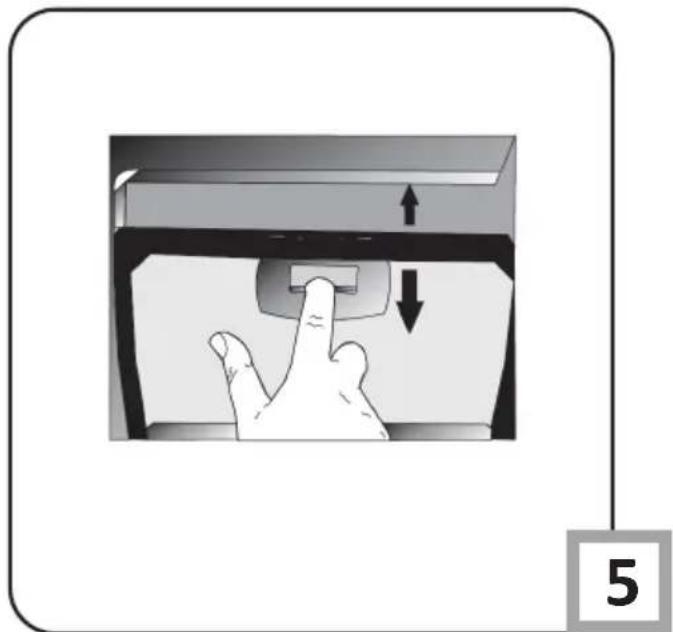

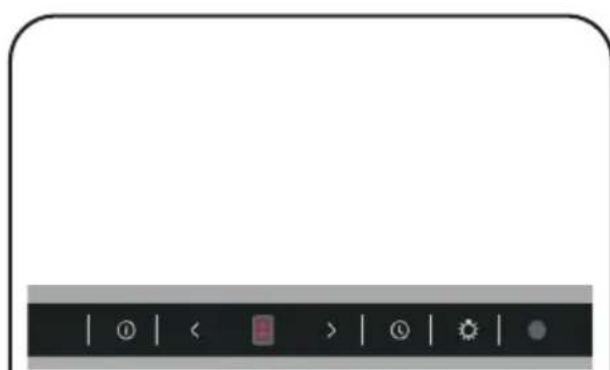

Le fonctionnement de la hotte est commandé par un ensemble de boutons (Fig. 4). La hotte possède 5 vitesses de fonctionnement du ventilateur. Faire correspondre la vitesse du ventilateur à l’intensité de la cuisson. Pour mettre en marche le ventilateur de la hotte, appuyer sur la touche « » sur le ban- deau de commande (Fig. 16). La vitesse du ventilateur peut être augmentée en appuyant plusieurs fois sur la touche « > », et elle peut être diminuée en appuyant sur la touche « < ». Après la mise en marche de la hotte, le ventilateur commence toujours à travailler à la deu- xième vitesse. La touche « » sert à enclencher la fonction de l’arrêt di󰀨éré de l’appareil. La fonction peut être enclenchée en appuyant sur la touche « , l’appareil sera arrêté 15 minutes après. Quand la fonction de l’arrêt di󰀨éré est activée, le clignotement des chi󰀨res sur l’a󰀩chage l’indiquera et le ventilateur s’arrêtera après 15 minutes. Il est conseillé d’utiliser la hotte encore quelques minutes après la cuisson pour évacuer le reste des odeurs et la vapeur de la cuisine. Éclairage La hotte dispose d’un éclairage halogène. L’éclairage peut être allumé et éteint à l’aide de la touche « » sur le bandeau de commande (Fig. 2a) se trouvant à l’avant (Fig. 2 pos. 2). Télécommande La hotte est équipée d’une télécommande. Les fonctions de la télécommande sont décrites ci-dessous:

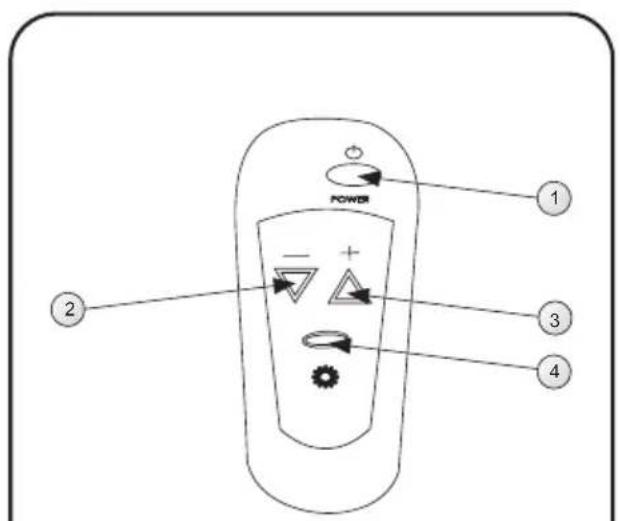

1. Marche/Arrêt du moteur

2. Diminution de la vitesse

3. Augmentation de la vitesse

4. Enclenchement / déclenchement de l’éclairage

Une fois la touche « POWER » pressée, le moteur de la hotte commence à travailler à la deuxième vitesse. L’éclairage de la hotte peut être allumé indépendamment de la touche « POWER ». Pour proter de toutes les fonctions de la télécommande procéder comme suit: - Sur la face arrière de la télécommande est situé un compartiment à pile obturé, tirer délicatement le loquet et enlever le couvercle. - Placer les piles dans la télécommande selon les symboles à l'intérieur - Fermer le couvercle de la télécommande. - Pointer la télécommande vers l’avant de la hotte. Veiller à ce qu'il n'y ait aucun obstacle entre la télécommande et le capteur, La lumière uorescente peut interférer avec la communication entre la télécommande et la hotte102

UTILISATION ET ENTRETIEN

Entretien Un entretien et un nettoyage réguliers garantissent le bon fonctionnement de la hotte et l’absence de pannes, et prolongent sa durée de vie. Il convient de faire particulièrement attention à ce que le ltre à graisse et le ltre à charbon actif soient nettoyés et remplacés selon les indications du fabricant. Filtre à graisse métallique Nettoyage Le ltre à graisse en aluminium doit être nettoyé une fois par mois, en cas d’usage normal de la hotte, au lave-vaisselle ou à la main à l’aide d’un détergent doux ou d’un savon liquide. Remplacement Le démontage du ltre à graisse en aluminium est représenté sur la gure 5. Sur certains modèles, le ltre utilisé est en acrylique. Il convient alors de le remplacer tous les 2 mois, voire plus souvent en cas d’usage particu- lièrement intensif. Filtre à charbon (utilisé uniquement en mode recyclage de l’air) Fonctionnement - Le ltre à charbon s’utilise uni- quement lorsque la hotte n’est pas reliée à un conduit d’évacuation. Le ltre à charbon actif est capable d’absorber des odeurs jusqu’à saturation. Il ne peut pas être lavé ni régénéré et doit être rem- placé, au moins une fois tous les 2 mois, voire plus en cas d’utilisation particulièrement intensive de la hotte. Nettoyage Nettoyage normal de la hotte : l Ne pas utiliser un chi󰀨on ou une éponge gor- gés d’eau ou de l’eau courante, l Ne pas utiliser de solvants ou de l’alcool, qui pourraient faire ternir les surfaces peintes, l Ne pas utiliser des substances abrasives, en particulier pour le nettoyage de surfaces en acier inoxydable, l Ne pas utiliser de chi󰀨on dur et rugueux Il est conseillé d’utiliser un chi󰀨on humide et un produit détergent neutre. Note : Après quelques lavages au lave-vaisselle, la couleur du ltre en aluminium peut être modi- ée. Cette variation de couleur n’indique pas de dysfonctionnement ni la nécessité de changer le ltre. Remplacement Le démontage du ltre à charbon est représenté sur la gure 6. Filtre à graisses en aluminium Le ltre doit être nettoyé quand le symbole « » est a󰀩ché, toutes les 2-3 semaines, en moyenne. Pour supprimer le symbole ci-dessus (après le nettoyage des ltres et leur réinstallation), maintenir appuyée pendant 3 secondes la touche marquée par le symbole « » (la hotte ne peut pas être en mode de fonctionnement). Après cette opération, le symbole « E » s’a󰀩chera et l’appareil pourra être utilisé de manière normale. Si vous voulez utiliser l’appareil sans supprimer le symbole « » - il faut appuyer sur la touche marquée par le symbole « », l’indication de la vitesse apparaîtra pour 1 seconde, ensuite s’a󰀩chera le symbole « » et le moteur continuera à fonctionner. ATTENTION : Le symbole « » apparaît après 60 heures d’utilisation du moteur de l’appa- reil. Laver le ltre à graisses dans un lave-vaisselle (température max. 60 degrés C) ou à la main en utilisant un détergent doux ou du savon liquide.103 Recyclage de l’emballage Pour la durée du transport, l’appareil a été emballé pour le protéger contre tout endommagement. Après le déballage, nous vous prions d’éliminer les éléments d’emballage d’une manière qui préserve l’environnement. Tous les matériaux utili- sés pour l’emballage sont ino󰀨ensifs pour l’environnement, ils peuvent être valorisés à 100 % : l Emballage extérieur en carton/ lm plastique l Coque en polystyrène expansé (PSE) exempt de CFC l Films et sacs en polyéthylène (PE)

FIN DE VIE DE L’APPAREIL

Si vous vous débarrassez de votre appareil, tranchez le câble d’alimentation avant de mettre l’équipement en décharge.

PROTECTION DE L’ENVIRONNEMENT

L’appareil porte le marquage préconisé par la directive européenne 2012/19/UE et la loi polonaise sur les appareils électriques et électroniques usagés, à savoir le sym- bole d’un container à ordures barré. Ce marquage indique qu’en n de vie, cet appareil ne peut pas être éliminé avec les autres ordures ménagères. L’utilisateur est tenu de le remettre à une entreprise de collecte des appareils électriques et électroniques. L’entreprise de collecte, par exemple le centre de col- lecte local, un magasin ou une collectivité municipale, mettent en place un système approprié qui permet l’écoulement de cet appareil. Il est important de procéder correctement à l’élimination des appareils électriques et électroniques an d’éviter des consé- quences néfastes pour la santé humaine et l’environnement découlant de la présence de constituants dangereux et de la mise en décharge et du traitement inappropriés de l’appareil. Garantie Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoqué par une utilisation inappropriée du produit.

GARANTIE, SERVICE APRÈS-VENTE

Déclaration du fabricant Par la présente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/CE

• directive Compatibilité électromagnétique 2014/30/CE

• directive 2009/125/CE

• directive RoHS 2011/65/CE et c’est le pourquoi le produit est désigné par le symbol ainsi qu’une déclaration de la conformité accessible aux organes chargés de la surveillance du marché a été délivrée.IO-HOO-0085/2 (10.2017)
