OWS 952 T - Kuchynský digestor AMICA - Bezplatný návod na obsluhu

Značka	Amica
Model	OWS 952 T
Typ produktu	Ostrovný digestor
Typ montáže	Strop (ostrovný digestor)
Prevádzkové režimy	Odsávanie a recirkulácia
Počet rýchlostí	5
Ovládanie	Dotykový panel + diaľkové ovládanie
Osvetlenie	Halogénové (samostatné ovládanie)
Oneskorené vypnutie	Áno, 15 minút
Tukový filter	Hliníkový, umývateľný (umývačka riadu alebo ručne)
Uhlíkový filter	Voliteľný, neumývateľný, vymieňať každé 2 mesiace
Priemer vývodu vzduchu	120 alebo 150 mm
Výška komína	Min 520 mm, Max 975 mm
Elektrické napájanie	220-240 V ~ 50 Hz (skontrolujte výrobný štítok)
Údržba tukového filtra	Každé 2-3 týždne (alarm po 60 hodinách)
Výmena uhlíkového filtra	Každé 2 mesiace, alebo častejšie pri intenzívnom používaní
Vonkajšie čistenie	Vlhká handrička a jemný čistiaci prostriedok, bez abrazívnych rozpúšťadiel
Bezpečnosť	Nepoužívať bez filtra, neflambovať, odpojiť pred údržbou
Záruka	Podľa záručného listu

Často kladené otázky - OWS 952 T AMICA

Ako čistiť tukový filter?

Hliníkový tukový filter by sa mal čistiť raz za mesiac pri bežnom používaní. Môžete ho umývať v umývačke riadu (max. teplota 60°C) alebo ručne s jemným čistiacim prostriedkom alebo tekutým mydlom. Po niekoľkých umytiach sa farba môže zmeniť, ale to neovplyvňuje fungovanie.

Ako vymeniť uhlíkový filter?

Uhlíkový filter sa používa iba v režime recirkulácie. Nečistí sa a musí sa vymieňať každé 2 mesiace, alebo častejšie pri intenzívnom používaní. Postup demontáže je znázornený v návode (obrázok 6).

Ako používať diaľkové ovládanie?

Vložte batérie do priečinka na zadnej strane diaľkového ovládača, pričom dodržte polaritu. Namierte diaľkový ovládač na prednú časť digestora. Tlačidlá sú: POWER (zapnutie/vypnutie motora, spustenie na rýchlosť 2), + a - pre rýchlosti a ikona osvetlenia na zapnutie/vypnutie svetiel. Vyhnite sa prekážkam a žiarivkovému svetlu, ktoré môže rušiť signál.

Ako aktivovať oneskorené vypnutie?

Stlačte tlačidlo ⚙ (ozubené koliesko) na ovládacom paneli. Digestor sa automaticky vypne po 15 minútach. Čísla na displeji blikajú, čo indikuje, že funkcia je aktivovaná.

Čo znamená alarmový symbol filtra?

Symbol C sa zobrazí po 60 hodinách prevádzky motora, čo znamená, že je čas vyčistiť tukový filter. Po vyčistení a opätovnej inštalácii podržte tlačidlo označené symbolom C stlačené na 3 sekundy (keď je digestor vypnutý) na resetovanie.

Môžem používať digestor bez odvodného potrubia?

Áno, v režime recirkulácie. V takom prípade musíte nainštalovať uhlíkový filter (nie je súčasťou balenia). Odvodné potrubie nie je potrebné, ale na niektorých modeloch sa odporúča nainštalovať prvok na usmernenie vyfukovaného vzduchu.

Aká je minimálna montážna výška nad sporákom?

Minimálna výška je uvedená v produktovom liste pre elektrické varné dosky. Pri plynových varných doskách dodržte vzdialenosť predpísanú výrobcom sporáka, ak je väčšia. Digestor by sa v žiadnom prípade nemal montovať príliš nízko, aby sa predišlo rizikám.

Ako prepnúť z režimu odsávania do režimu recirkulácie?

Na niektorých modeloch je potrebné prepnúť páčku vo vnútri digestora (pozri obrázok 8 v návode). V režime recirkulácie je filtrovaný vzduch vracaný späť do miestnosti bočnými štrbinami. Uistite sa, že ste nainštalovali uhlíkový filter.

Čo robiť, ak diaľkové ovládanie nefunguje?

Najskôr skontrolujte batérie: otvorte priečinok na zadnej strane a v prípade potreby ich vymeňte. Uistite sa, že medzi diaľkovým ovládačom a snímačom na digestore nie je žiadna prekážka. Vyhnite sa žiarivkovému svetlu, ktoré môže rušiť signál. Vždy môžete použiť manuálne ovládanie na paneli.

Ako resetovať alarm filtra po vyčistení?

Po vyčistení a opätovnej inštalácii tukového filtra, keď je digestor vypnutý, podržte stlačené tlačidlo označené symbolom C (filter) po dobu 3 sekúnd. Symbol E sa na krátko zobrazí a potom zmizne. Zariadenie sa vráti do normálnej prevádzky.

NÁVOD NA OBSLUHU OWS 952 T AMICA

☑dsávač používajte iba po prečítaní tohto návodu!

INSTRUCTION MANUAL - KITCHEN EXTRACTOR HOOD EN 48

Pred pripojením umývačky riadu do elektrickej siete a spustením jej prevádzky je bezpodmienečne potrebné, aby ste si dôkladne prečítali celý návod na obsluhu a montáz. Pokyny, ktoré sú jeho obsahom, pomáhajú predchádzať rizikám úrazu a poškodenia zariadenia. Kvôli správnemu využívaniu umývačky a prípadným konzultáciám uchovávajte dokumentáciu umývačky na bezpečnom mieste.

Tento návod na obsluhu bol spracovaný pre rôzne zariadenia, takže niektoré popísané funkcie sa nemusia týkať zariadenia, ktoré vlastníte.

Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytujú v tomto návode:

Dôležité informácia týkajúci sa bezpečnosti užívatel'a zariadenia a jeho správnej exploatácie.

Ohrozenie vyplývajúce z nevhodného zaobchádzania so zariadením a činnosti, ktoré môže vykonať len kvalifikovaná osoba, napríklad zo servisu výrobcu.

Pokyny spojené s používaním zariadenia.

Informácia týkajúci sa ochrany životného prostredia.

Zákaz vykonávanie určitých činností užívateľom.

OBSAH

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁN 35

MONTÁŽ 39

OBSLUHA A ÚDRŽBA 45

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 47

ZÁRUKA A POPRODEJNÍ SERVIS 47

Umývačka riadu je určená výlučne pre domáce použitie. Výrobca si vyhradzuje možnosť prevádzania zmien neovplyvnůjúcich fungovanie spotrebiča.

• Výrobca nenesie žiadnu zodpovednosť za eventuálne škody alebo požiare spôsobené zariadením a vyplývajúcim z nedodržovania pokynov uvedených v tomto návodu.
• Kuchynský odsávač sa používa na odstraňovanie kuchynských pár. Nepoužívajte ho na iné účely.

• Odsávač, ktorý fun-guje v režime odt'ahu, pripojte k príslušnému ventilačnému potrubiu (nepripájajte ku komínovým, dymovým alebo spalinovým potrubiam, ktoré sú v prevádzke). Odsávač vyžaduje in- štaláciu potrubia, ktoré odvádza vzduch sme- rom von z miestnosti. DÍžka potrubia (najča- stejšie rúrka ∅ 120 ale- bo 150mm) nesmie byt' dlhšia ako 4-5 m. Po- trubie, ktoré odvádza vzduch je taktiež nut- né pri teleskopických a nábytkových digesto- roch v prevádzkovom režime pohlcovača.

• Odsávač, ktorý je v prevádzkovom režime pohlcovača vyžaduje inštaláciu filtra s aktívnym uhlím. V tomto prípade sa nevyžaduje inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však montáž usmerňovača prúdu vzduchu (iba komínové odsávače).

• Odsávač má nezávislé osvetlenie a tiež odt'ahový ventilátor s možnost'ou nastavit' jednu z niekol'kých rýchlostí otáčania.

- V závislosti na verzii zariadenia je odsávač určený na trvale pripevnenie na zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzálnne odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabudovanom nábytku nad plynovým alebo elektrickým sporákom (teleskopické a vstavané odsávače). Pred inštaláciou sa uistite, či konštrukcia steny / stropu je dostatočná na udržanie odsávača. Niektoré modely odsávačov sú veľmi t’ažké.

- Výška inštalácie zariadenia nad elektrickou varnou doskou je uvedená v liste výrobku (technickej špecifikácii zariadenia). Ak je v návode na inštaláciu plynových zariadení uvedená väčšia vzdialenost', je potrebné to vziat' do úvahy (obr. 1a/b/c).

- Pod kuchynským od-sávačom nenechávajte otvorený oheň, pri vy-beraní riadu z horáku nastavte minimálny pla-meň. Vždy skontrolujte, či plameň nepresahuje poza riad, pretože to spôsobuje nežiaduce straty energie a nebez-pečnú koncentráciu te-pla.

- Jedlá pripravované na tukoch musia byt' neustále dohliadané, pretože príliš zahriaty tuk sa môže vznietit'.

- Pred každou operáciou čistenia alebo výmeny filtra alebo pred začiatkom opráv, vytiahnite zástrčku spotrebiča zo zásuvky.

- Čistenie hliníkového filtra, je potrebné vykonávat' prinajmenšom raz na mesiac, v súvislosti s existujúcim rizikom požiaru (nasýtený tuk je l'ahko zápalný).

- Ak sa v miestnosti, okrem kuchynského odsávača, exploatuje aj iný spotrebič s neelektrickým napájaním (napr. pece na tekuté palivo, prietokové ohrievače, termy), je nutné zabezpečit' postačujúcu ventiláciu (prívod vzduchu). Bezpečná exploatacia je možná, ked' pri súčasnej práci kuchynského odsávača a spaľujúcich zariadení, ktoré sú závislé na vzduchu v miestnosti, v mieste nastavenia týchto zariadení je podtlak najvyššie 0,004 milibaru (tento bod neplatí, kedy je kuchynský odsávač používaný ako absorbent zápachov).

- Odsávač nemôže slúžit' ako plocha podpory pre osoby nachádzajúce sa v kuchyni.

- Odsávač musí byt' často čistený jak zvnútra, tak i zvonka (NAJ-MENEJ RAZ MESAČNE, pri dodržovanie pokynov týkajúcich sa údržby, uvedených v tomto návodu). Nedodržovanie zásad týkajúcich sa čistenie odsávača, ako aj výmeny filtrov môže spôsobit' vznik ohrozenia požiarom.

- Ak napájačí kábel bude poškodený, to musí byť vymenený v špecializovanom opravárenskom podniku.

- Toto zariadenie nie je prispôsobené k používaniu osobami (v tom det'mi)s obmedzenou fyzickou, zmyslovou alebo psychickou schopnost'ou alebo osobami s nedostatočnými skúsenost'ami a znalost'ami zariadenia, iba ak je uskutočňované pod dohl'adom alebo v súlade s návodom používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnosť.

- UPOZORNENIE: pred pripojením odsávača k siet'ovému napájaniu vždy skontrolujte, či bol napájací kábel správne nainštalovaný a či NE-BOL pritlačený odsávačom počas montážnych prác. Nenapájajte spot-rebiče na elektrickou siet', pokial' nebola úplne dokončená jeho in- štalácia.

Kuchynský odsávač sa skladá z nasledujúcich elementov (Výkr. 2a):

1. Vnútorný komín,
2. Vonkajši komín,
3. Sústava ovládania,
4. Osvetlenie,
5. Hliníkový filter (pod krytom)

Odsávač je dodatočne vybavený ovládačom dia-ľkového ovládania (Výkr. 2b).

A) Montáž podstropného úchytu

Podstropný úchyt pripevnite k stropu takým spôsobom, aby sa smer označenia „ČELO” na úchytu pokrýval s čelom spotrebiča.

Pomocou vrtáku ø1Omm vyvřtajte otvory pod hmoždinky v bodoch označených ako A, B, C, D.

V štyroch predtým vyvřtaných otvoroch umiestite odpovedajúce hmoždinky.

Pripevnite podstropný úchyt pomocou štyroch skrutiek 5,5 x 45.

FRONT A B C D

Venujúce pozornosť čelu podstropného úchytu (výkr. 3), do korpusu motoru pripevnite dve čelné lišty (ľavú a pravú), ako aj dve zadné lišty (výkr. 4).

Presvedčte sa, či sú lišty zamontované správne, a že ich dĺžka je jednaká v každom rohu korpusu motoru.

Dodatočne venujte pozornosť na odpo- vedajúci smer závesov rohových lišť, aby presne priliehali k podstropnému úchytu.

C) Inštalácia komínov ku korpusu.

Umiestite vnútorný komín do vonkajšieho komína. Pre dočasné spojenie komínov čiastočne naskrutkujte (ne do konca) dve skrutky do korpusu motoru (výkr. 4) a vložte oba komíny na teleso (výkr. 5). Takým spôsobom sa pripevnené komíny nezosunú behom montáže sústavy korpusu motoru do podstropného úchytu (výkr. 6).

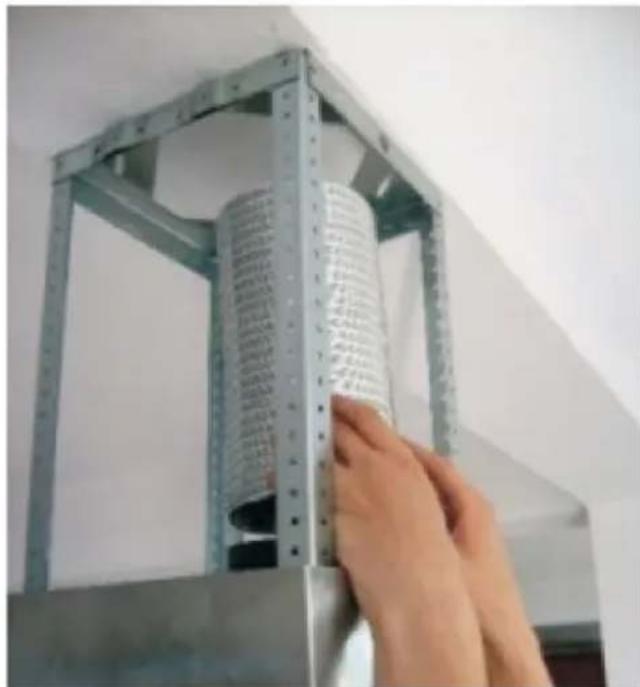

D) Montáž sústavy korpusu do pod- stropného úchytu

Umiestite rohové lišty v odpovedajúcich miestach podstropného úchytu takým spôsobom, aby sa závesy lišt ocitli v montážnych výrezoch podstropného úchytu (výkr. 7) a priskrutkujte je odpovedajúcimi skrutkami.

Hand installing a metal panel inside a metal frame (no visible text or symbols)

Výkr. 8

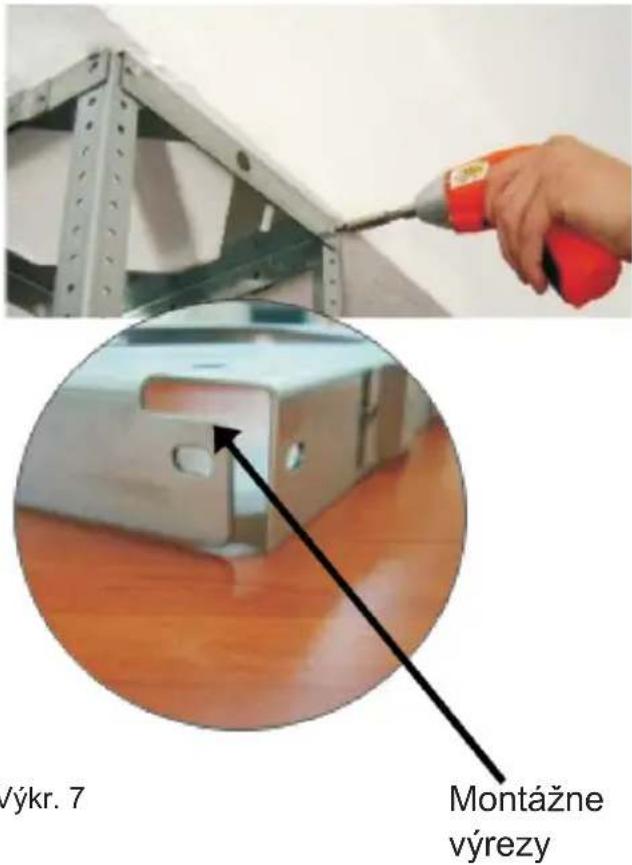

F) Montáž posilňujúce lišty

Pripevnite posilňujúcu lištu vo tvaru „U” skrutkami, ktoré sú v montážnom kompletu. Táto lišta predchádza deformovaniu rohových líšt a úpadku odsávača na zem (výkr. 9).

/ýkr. 7 Montážne výrezy

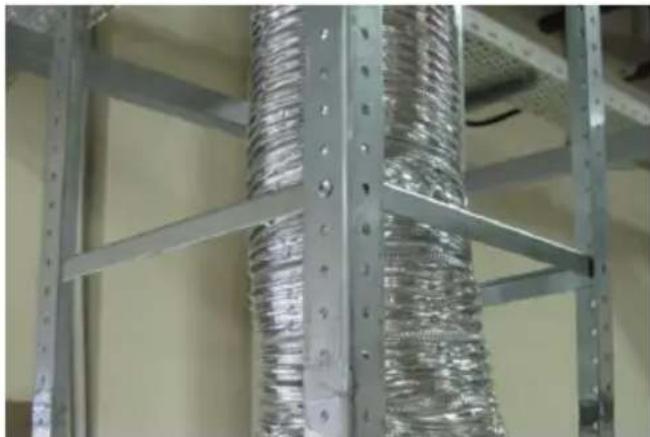

E) Montáž hliníkového odt'ahového potrubia vzduchu (len v prípade práce ako digestor) Pripevnite hliníkovú rúru do vypúšťacieho hrdla takým spôsobom, aby najvyšší rýchlostný stupeň motoru nespôsobil odtrhnutie rúry (výkr. 8). Druhý koniec rúry pripevnite do odt'ahového otvoru vo strope.

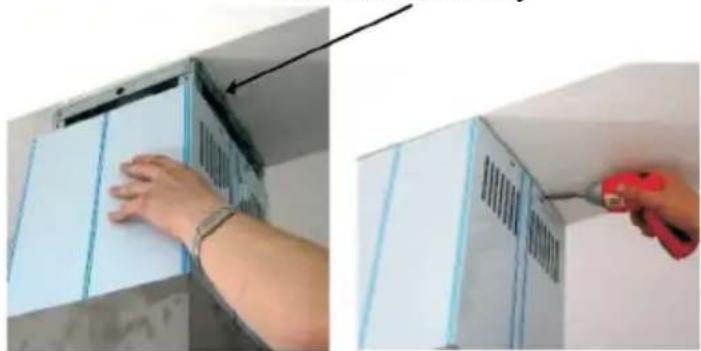

G) Montáž vnútorného komína do podstropného úchytu

Zdvihnite vnútorný komín a pripevnite ho skrutkami 3,5 x 9,5 do podstropného úchytu (výkr. 10).

Montážne otvory

H) Demontáž krytu prívodu vzduchu

V ležiacej polohe v prednej časti odsávača uchopte kryt a opatrne ho potiahnite hore a vypnite ho so zachovaním mimoriadnej opatrnosti (výkr. 11).

Háky dolného korpusu (12a)

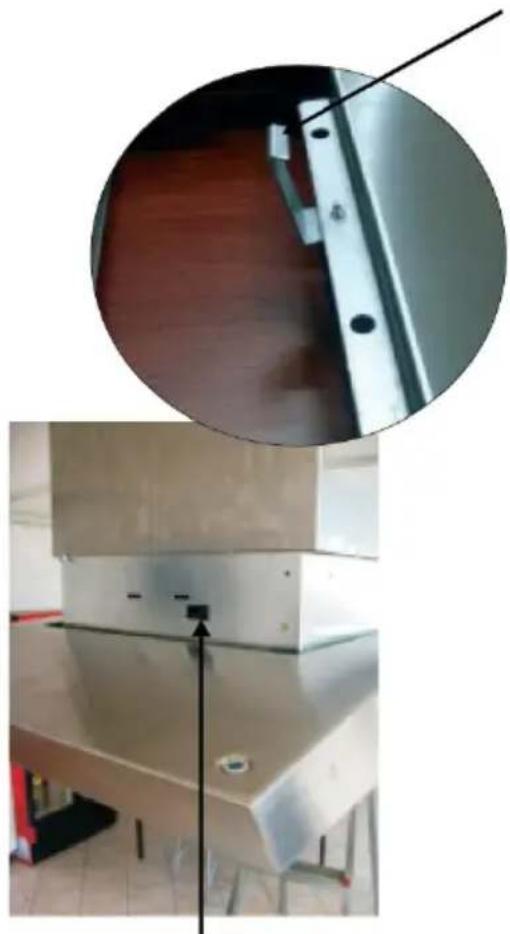

I) Spojenie dvoch elementov korpusu (misy a sústavy motoru)

Spojte dolný element korpusu spolu so skôr pripevnenú sústavu korpusu motoru ku stropu. Vo vnútri dolného elementu korpusu (Rys 12a) sa nachádzajú háky, ktoré umiestite v otvoroch, nachádzajúcich sa v korpuse motoru (výkr. 12b)

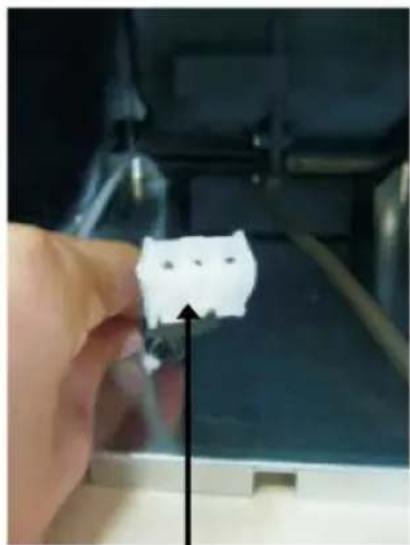

K) Pripojenie zväzku vodičov

Snímte škatuľu z umelej hmoty pod ktorú sa nachádza zásuvka pre zväzok vodičov napájajúcich motor ventilátora (Výkr. 14) a pripojte zástrčku.

Bielu zástrčku odpovedajúcu za napájanie umiestite v príslušnej zásuvke (výkr. 15).

Nastavenie digestora na režim odsávania

V tomto prípade je vzduch odvádzaný von zvláštnym potrubím. Pri takom nastavení je nutné odstránit' prípadné filtre s aktívnym uhlíkom.

Digestor je pripojený k ventilačnému otvoru odvádzajúcemu vzduch von z miestnosti pomou-ncou pevného alebo pružného potrubia s priemerom 120 mm a správnych objímok k tomuto potrubiu, ktoré sú dostupné v obchodoch s inštalačnými materiálmi.

Nastavenie digestora na režim filtrácie

V tomto prípade sa prefiltrovaný vzduch vracia spät do miestnosti prostredníctvom výrezov umiestnených po oboch stranách horného komína.

Pri takom nastavení je nutné namontovať filter s aktivnym uhlíkom a odporúča sa namontovať spätnu klapku (dostupnosť v závislosti od modelu).

Pri vybraných modeloch univerzálnych odsávačov je potrebné prepnúť páčku vo vnútri odsávača (obr. 8), aby ste mohli prepnúť prevádzkový režim z odťahového na režim pohlcovača zápachov. Vyčistený vzduch sa vráti do miestnosti cez otvory, ktoré sa nachádzajú v hornej časti zariadenia.

Odsávače nábytkové a teleskopické, ktoré fungujú v režime pohlcovača vyžadujú montáž potrubia, ktoré odvádza vzduch. Druhý koniec potrubia je potrebné nasmerovať do miestnosti, tadalafil bude odvádzaný prefiltrovaný vzduch.

Rýchlosti ventilátora

Najnižšia a prostredná rýchlost' slúžia na prevádzku za normálnych podmienok a na odstraňovanie nízkych koncentrácií pár, kým najvyššia rýchlost' slúži len na odstraňovanie vysokých koncentrácií kuchynských pár, napr. počas vyprážania alebo grilovania.

OBSLUHA A ÚDRŽBA

Ovládanie odsávače sa vykonáva pomocou ovládacieho panela (obr. 4)

Kuchynský odsávač je vybavený 5 pracovnými rýchlostami ventilátora. Rýchlost' ventilátora je nutné zvolit' v závislosti od intenzity varenia. Aby naštartovať ventilátor odsávača stlačte tlačidlo "na ovládacím paneli.

Pracovná rýchlost' ventilátora sa zvyšuje niekol'konásobným stlačením tlačidla ">", zníženie rýchlosti ventilátora prebieha prostredníctvom stlačenia tlačidla "<".

Po zapnutie odsávača, ventilátor vždy začína prácu na druhom rýchlostnom stupni.

Tlačidlo " 📋, slúži k oneskorenému vypnutiu spotrebiča.

Táto funkcia bude naštartovaná prostredníctvom stlačenia tlačidla ” ⚙, vypnutie spotrebiča nastúpi po 15 minútach od tohto momentu.

Ked' bude funkcia oneskoreného vypnutia aktivovaná, displej to signalizuje blikaním číslice na displeju a ventilátor odsávače bude vypnutý po 15 minútach.

Odporúča sa používať tejto funkcie odsávača ešte niekol’ko minút po ukončeniu varenia s cieľom odstránenia zvyškov pachu a pary z kuchyne.

Osvetlenie

Kuchynský odsávač má halogénové osvetlenie. Zapínanie a vypínanie osvetlenie prebieha prostredníctvom stlačenia tlačidla "na ovládacom paneli (výkr. 2 poz. 3).

Kuchynský odsávač je vybavený ovládačom dial'kového ovládania. Funkcie ovládače sú opísané dole:

1. zapnutie/vypnutie motora
2. zníženie rýchlosti ventilátora
3. zvýšení rýchlosti ventilátoru
4. zapnutie/vypnutie osvetlenie

Po stlačení tlačidla „POWER” motor odsávača začne pracovat' na druhom rýchlostnom stupni.

Osvetlenie odsávače je možné zapnút nezávisle od tlačidla „POWER”

Aby plne využívať funkcie ovládača dial’kového ovládania je potrebné:

Medzi ovládačom a senzorom sa nemôžu nachádzať žiadne prekážky, Svetlo žiariviek môže rušit’ komunikáciu medzi ovládačom a odsávačom.

OBSLUHA A ÚDRŽBA

Údržba

Regulárna údržba a čistenie spotrebiča zabezpečí dobrou a bezporuchovou práci kuchynského odsávača, ako aj predlži jeho trvanlivost'. Je nutné venovať špeciálnu pozornosť, aby tukové aj uhlíkové filtre boli vymieňané v súlade s odporúčaním

Uhlíkový filter (používaný iba vo verzii pohlco-vača)

Uhlíkový filter sa používa výlučne vtedy, keď odsávač nie je pripojený k ventilačnémů kanálu. Filter s aktívnym uhlím má schopnosť absorbovania pachov až do svojho nasýtenia. Nie je tiež vhodný do umytia ani k regenerácii a musí byť vymieňaný najmenej jedenkrát na 2 mesiace alebo častejšie v prípade výnimočne intenzívneho používania.

Výmena:

Výmena osvetlenia je znázornená na obrázku č. 7. Je potrebné používať žiarovky / halogény / diódové moduly s rovnakými parametrami ako sú nainštalované výrobcom v zariadení.

Čistenie

Normálne čistenie odsávača:

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.
• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatniet' lakované povrchy.
• Nepoužívajte leptavé látky, najmá na čistenie povrchov z nerezovej oceli.
• Nepoužívajte tvrdé, dršné handričky

Odporúča sa používanie vlhkej handričky a neutrálnych mycích prostriedkov.

Pozor: Po niekol'ko umývanie v umývačke, filter môže zmenit' farbu. Zmena farby neznamená zlyhanie a nie je potrebná výmena filtra.

Hliníkový tukový filter

Filter musí byť čistený pokial' sa na displeju objaví symbol " ∈", priemerne po 2-3 týždňoch.

Aby vypnút hore uvedený symbol (po vyčistení filtrov a ich spätným namontovaním) pri-držte 3 sekundy tlačidlo označené symbolom "odsávač nemôže byt' v pracovnom stave). Po tejto činnosti sa objaví symbol "E" a spotrebič môže byt' používaný obvyklým spôsobom.

Ak chcete používať spotrebič bez odstraňovanie z displeja symbolu ” “ stlačte tlačidlo označené symbolom ” ①označenie rýchlosti sa ukáže 1 sekundu, potom sa objaví symbol ” ② a motor bude d’alej pracovať.

POZNÁMKA: Symbol " ∈" sa ukazuje po 60 hodinách používania motoru spotrebiča.

Tukový filter musí byť čistený mytím v umývačke riadu (maximálna teplota mytia je 60 stupňov C) alebo ručne s použitím jemného detergentu alebo tekutého mydla.

Recyklace obalu

Výrobca týmto vyhlasuje, že výrobok spíňa dôležité požiadavky nasledujúcich európskych smerníc:

• smernica pre nízke napätie 2014/35/EC
• smernica elektromagnetickej kompatibility 2014/30/EC
  • smernica ErP - 2009/125/EC
  • smernica RoHS 2011/65/EC

a preto výrobok získal označenie a bolo preň vydané Vyhlásenie o zhode, a toto vyhlásenie bolo sprístupnené orgánom obchodnej inšpekcie.
