GEBRUIKSAANWIJZING OWS 952 T AMICA
GEBRUIKSAANWIJZING - AFZUIGKAP NL 76
Gebruikdeafzuigkappasnadatudezehandleidinghebtdoorgelezen.

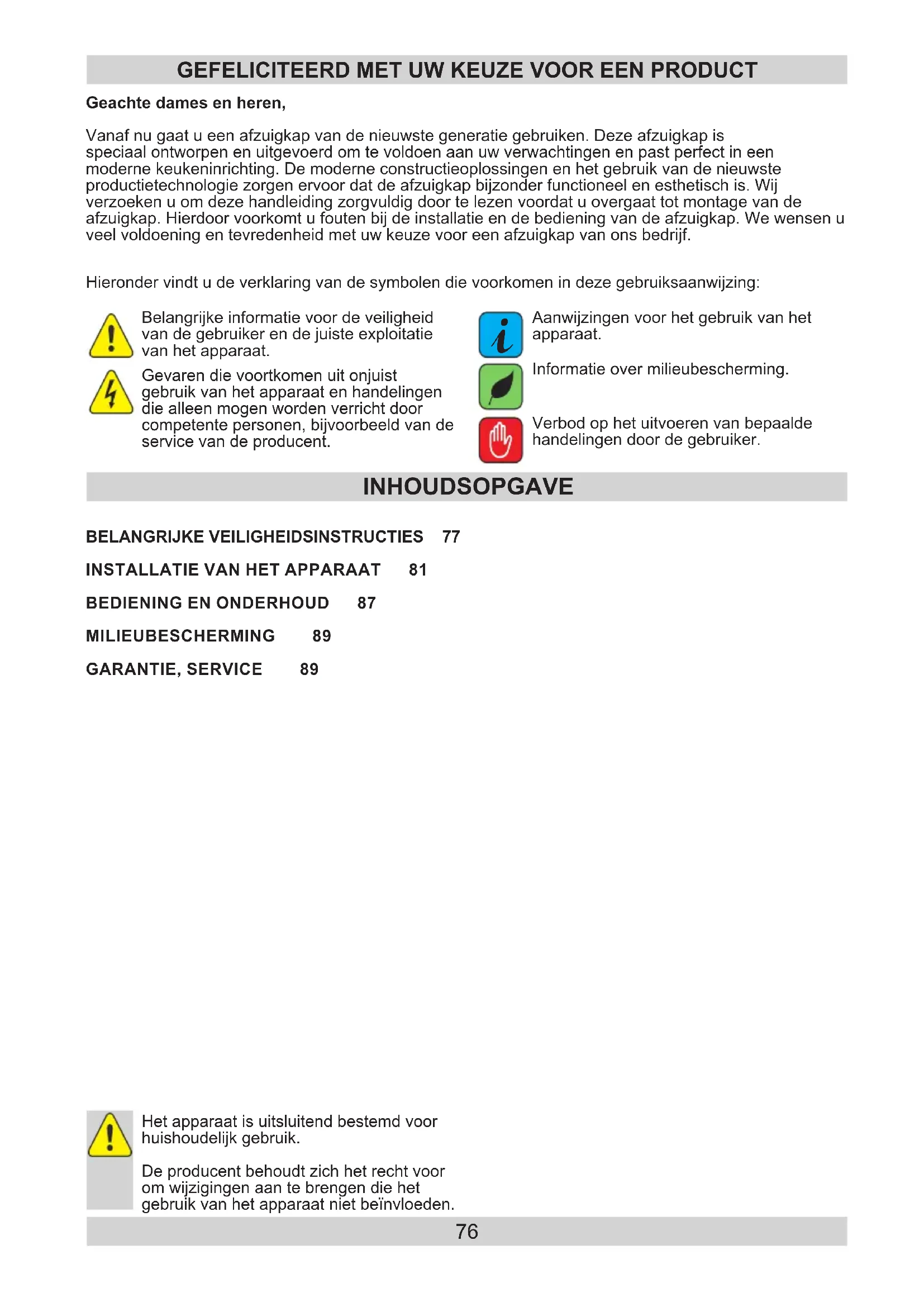

- Richtlinie RoHS 2011/65/EG Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwa- chungsbehörden.76 INHOUDSOPGAVE Geachte dames en heren, Vanaf nu gaat u een afzuigkap van de nieuwste generatie gebruiken. Deze afzuigkap is speciaal ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de nieuwste productietechnologie zorgen ervoor dat de afzuigkap bijzonder functioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuigkap. Hierdoor voorkomt u fouten bij de installatie en de bediening van de afzuigkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuigkap van ons bedrijf. GEFELICITEERD MET UW KEUZE VOOR EEN PRODUCT Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing: Verbod op het uitvoeren van bepaalde handelingen door de gebruiker. Gevaren die voortkomen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente personen, bijvoorbeeld van de service van de producent. Belangrijke informatie voor de veiligheid van de gebruiker en de juiste exploitatie van het apparaat. Aanwijzingen voor het gebruik van het apparaat.
MILIEUBESCHERMING 89 GARANTIE, SERVICE 89 Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik. De producent behoudt zich het recht voor om wijzigingen aan te brengen die het gebruik van het apparaat niet beïnvloeden.77 BELANGRIJKE VEILIGHEIDSINSTRUCTIES
l De producent is niet aansprakelijk voor eventuele schade of brand die is ontstaan door het apparaat die het resultaat is van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwij- zing. l De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem niet voor andere doeleinden. l De afzuigkap als afzui- ginstallatie moet wor- den aangesloten op een geschikt ventilatie- kanaal (niet aansluiten op schoorsteenkana- len, rookkanalen of af- voerkanalen voor ver- brandingsgassen die in gebruik zijn). Voor de afzuigkap moet een afvoerkanaal worden geïnstalleerd om de lucht naar buiten af te voeren. De lengte van het kanaal (meestal een buis van Ø 120 of 150 mm) mag niet lan- ger zijn dan 4-5 m. Ook bij telescoopafzuigkap- pen en inbouwaf- zuigkappen die werken in de absorptiemodus is een luchtafvoerka- naal nodig. l In een afzuigkap ie werkt in de absorptie- modus moet u een actieve-koollter aan- brengen. In dat geval is installatie van een afvoerkanaal voor de lucht niet nodig. We be- velen dan wel aan om een besturing van de luchtblazer te monte- ren (alleen schouwkap- pen).
l De afzuigkap is uitge- rust met onafhankelijke verlichting en een aan- zuigventilator die op een aantal snelheden kan worden ingesteld.78 l Afhankelijk van de versie is de afzuigkap bedoeld voor perma- nente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels bo- ven een gasfornuis of elektrisch fornuis (tele- scoop- en inbouwkap- pen). Controleer voor de montage of de wand-/plafondcon- structie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar. l De montagehoogte van het apparaat boven een elektrische kook- plaat staat vermeld op de productkaart (tech- nische specicatie van het apparaat). Wan- neer in de installatie-in- structie van gastoestel- len een grotere afstand staat vermeld, moet u deze aanhouden (Afb. 1a/b/c). l Het is niet toegestaan om onder de afzuigkap een vlam op vol vermo- gen te laten branden. Zet voor het afnemen van de pan de brander op een kleine vlam . Controleer altijd of de vlam niet voorbij de rand van de pan komt. Dit veroorzaakt onge- wenst energieverlies en onveilige warmt- econcentraties. l Houd continu toezicht als u gerechten bereidt met vetten. Overver- hit vet kan makkelijk in brand vliegen. l Haal steeds de stek- ker uit het stopcontact voordat u het apparaat schoonmaakt, het lter verwisselt of reparaties uitvoert. l Maak het anti-vetlter van de afzuigkap mi- nimaal een keer per maand schoon, omdat een met olie verzadigd lter bijzonder brand- baar is. BELANGRIJKE VEILIGHEIDSINSTRUCTIES79 l Indien in de ruimte naast de afzuigkap ook andere appara- ten worden gebruikt die niet door elektri- citeit worden aange- dreven (bijv. ovens op vloeibare brandstoen, waterverwarmers, gei- sers), dan moet u zor- gen voor voldoende ventilatie (aanvoer van lucht). Er is sprake van veilig gebruik bij ge- lijktijdige werking van de afzuigkap en ver- brandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanneer op de plaats waar deze apparaten zijn geïnstalleerd een onderdruk heerst van maximaal 0,004 milli- bar (dit punt geldt niet wanneer de afzuigkap wordt gebruikt voor de absorptie van geur- tjes). l De afzuigkap mag niet dienen als ondersteu- ning voor personen die zich in de keuken be- vinden. l Maak de afzuigkap re- gelmatig van binnen en van buiten schoon (MINIMAAL ÉÉNMAAL PER MAAND, met in- achtneming van de aanwijzingen over on- derhoud uit deze ge- bruiksaanwijzing). Als u zich niet houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de l- ters, ontstaat brandge- vaar. l Als de voedingskabel beschadigd raakt, dan moet deze vervangen worden bij een specia- listische service. l Zorg ervoor dat het ap- paraat makkelijk los- gekoppeld kan worden van het elektriciteits- netwerk door de stek- ker uit het stopcontact te trekken of de dipool- schakelaar uit te scha- kelen. BELANGRIJKE VEILIGHEIDSINSTRUCTIES80 l Dit apparaat is niet bestemd voor gebruik door personen (waar- onder kinderen) met lichamelijke of gees- telijke beperkingen of personen zonder er- varing met of kennis van het apparaat, ten- zij dit gebruik plaats- vindt onder toezicht of overeenkomstig de ge- bruiksaanwijzing van het apparaat, door per- sonen die verantwoor- delijk zijn voor hun vei- ligheid. l Zorg ervoor dat u het apparaat niet door kin- deren zonder toezicht kan worden gebruikt. l Controleer of de span- ning die staat aange- geven op het typepla- tje overeenkomt met de parameters van het elektriciteitsnet op de plaats van aansluiting. l Voorafgaand aan de montage de voedings- kabel uitrollen en recht- trekken. l Attentie! Het verpak- kingsmateriaal (polyet- hyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden. l OPGELET: voordat u de afzuigkap aansluit op het lichtnet dient u altijd eerst te controle- ren of de voedingska- bel op de juiste wijze is geïnstalleerd en of hij tijdens de montage- werkzaamheden NIET bekneld is komen te zitten door de afzuig- kap. Wij bevelen aan om de werking van de afzuigkap te controle- ren voordat u begint met de montage. BELANGRIJKE VEILIGHEIDSINSTRUCTIES81
INSTALLATIE VAN HET APPARAAT
Uitrusting De afzuigkap is samengesteld uit de volgende onderdelen (Afb. 2a):
1. Binnenste afvoerkanaal,
2. Buitenste afvoerkanaal,
De afzuigkap is extra uitgerust met een afstandsbe- diening (Afb. 2b).82 A) Montage plafondhouder Bevestig de plafondhouder zodanig aan het plafond dat de richting van de aanduiding „FRONT” op de houder overeen- stemt met de voorzijde van het apparaat. - Boor met een boortje van Ø10 mm gaten voor de pluggen op de punten die zijn aangeduid met de letters A, B, C, D. - Stop passende pluggen in de geboorde gaten. - Bevestig de plafondhouder met behulp van vier 5,5 x 45 schroeven. B) Montage van de hoekproelen Rekening houdend met de voorkant van de plafondhouder (Afb. 3a), monteert u de twee frontproelen (linker en rechter) en de twee achterproelen (Afb. 3b) op de motorbe- huizing. Zorg ervoor dat u de proelen juist bevestigt en dat hun lengte op iedere hoek van de motorbehuizing gelijk is. Verder moet u erop letten dat de klemmen van de hoek- proelen in de juiste richting wijzen, zodat ze passen op de plafondhouder. C) Installatie schoorstenen op de behui- zing Plaats de binnenschoorsteen in de buiten- schoorsteen. Voor een tijdelijke verbinding van de twee schoorstenen schroeft u de twee schroeven in de motorbehuizing (Afb. 3c) los en plaatst u beide schoorstenen op de behuizing (Afb. 3d). Op deze manier verschuiven de schoorstenen niet tijdens de montage van het motorbehuizingscomplex op de plafondhouder (Afb. 3e). FrontproelenAchterproelenvoorkant behuizingmontage houder

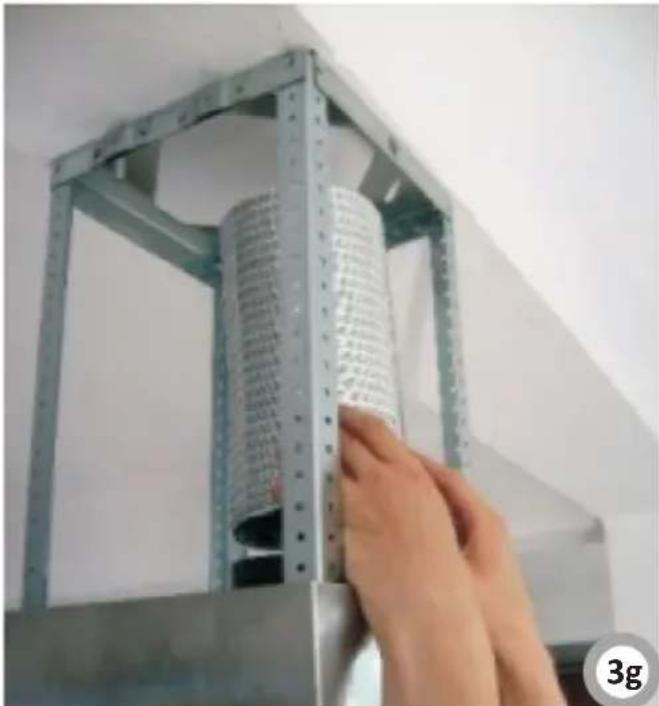

D) Montage van het motorbehuizingscomplex op de plafondhouder Plaats de hoekproelen zodanig op de betreende plaatsen van de plafondhouder dat de klemmen van de proelen zich in de montageuitsparingen van de plafondhouder bevinden (Afb. 3f) en schroef ze vast met passende schroeven.
Montage-uitsparingE) Montage van de aluminium luchtaf-voerbuis (alleen bij werking als afzuigkap)Bevestig de aluminiumbuis zodanig op de afvoermanchet dat de buis bij de hoogste motorsnelheid niet losraakt (Afb. 3g). Maak het andere uiteinde van de buis vast aan de afvoeropening in het plafond.
F) Montage van het verstevigingspro-

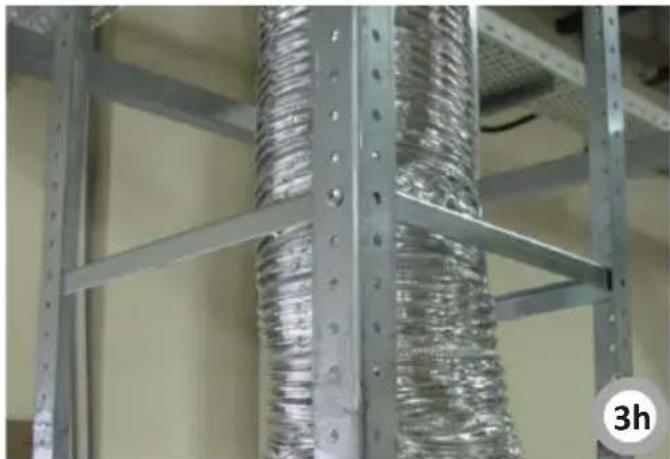

Bevestig het U-vormige verstevigingspro- el met de meegeleverde schroeven. Dit proel voorkomt vervorming van de hoek- proelen en het vallen van de afzuigkap (Afb. 3h).
G) Montage van de binnenschoorsteen aan de plafondhouder. Til de binnenschoorsteen op en bevestig hem met 3,5 x 9,5 mm schroeven aan de plafondhouder (Afb. 3i). Montageopeningen
H) Demontage van het inlaatscherm Pak het scherm vast in het voorste gedeelte van de afzuigkap die zich in liggende positie bevindt. Til het bijzonder voorzichtig naar boven en haak het los (Afb. 3h).
I) Verbinden van de twee

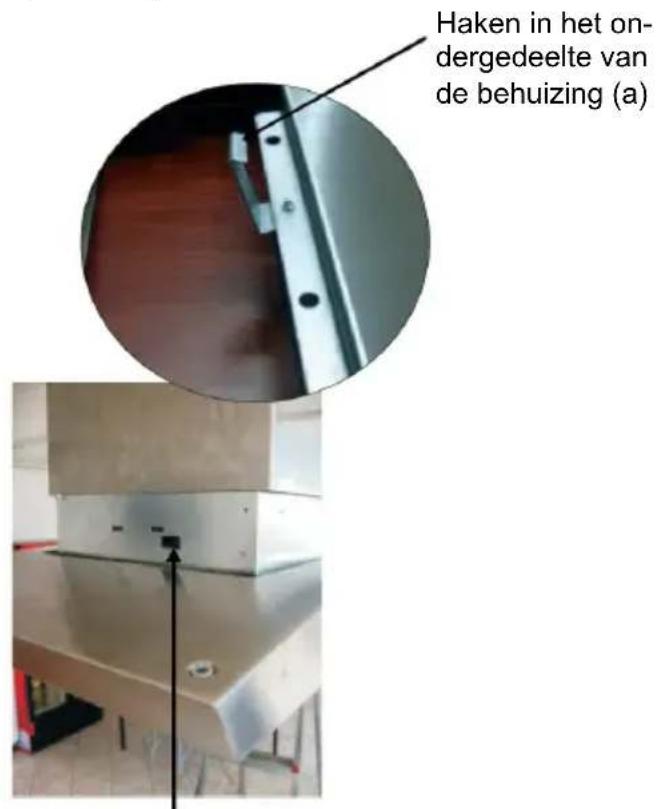

behuizingselementen (schachten en motorbehuizing, Afb. 3m). Verbind het ondergedeelte van de be- huizing aan het eerder aan het plafond gemonteerde motorbehuizingscomplex. In het ondergedeelte van de behuizing (Afb. a) bevinden zich haken die u in de openingen in de motorbehuizing moet plaatsen (Afb. b). Haken in het on- dergedeelte van de behuizing (a) Openingen voor de haken in de motorbe- huizing (b)

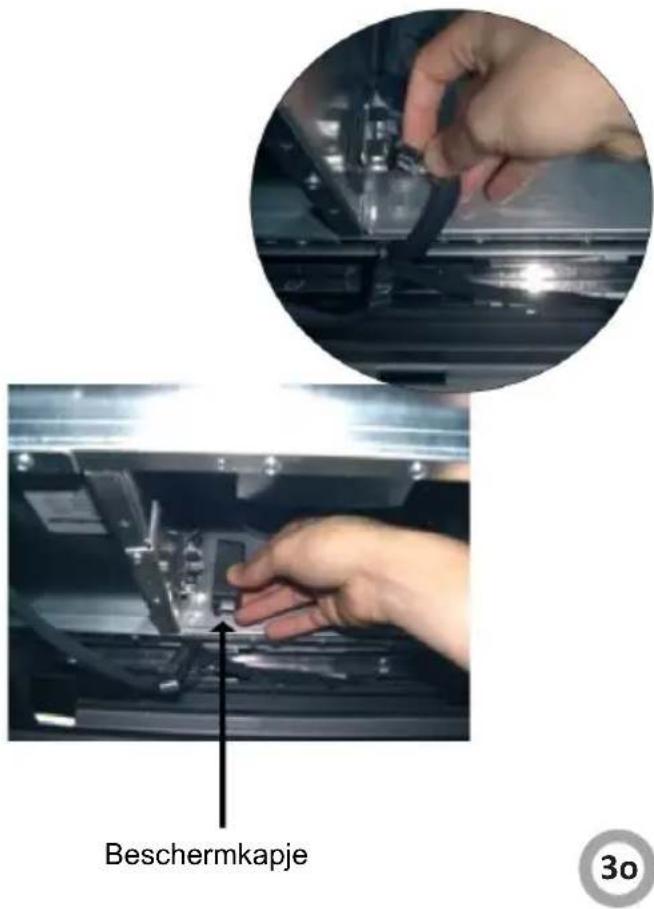

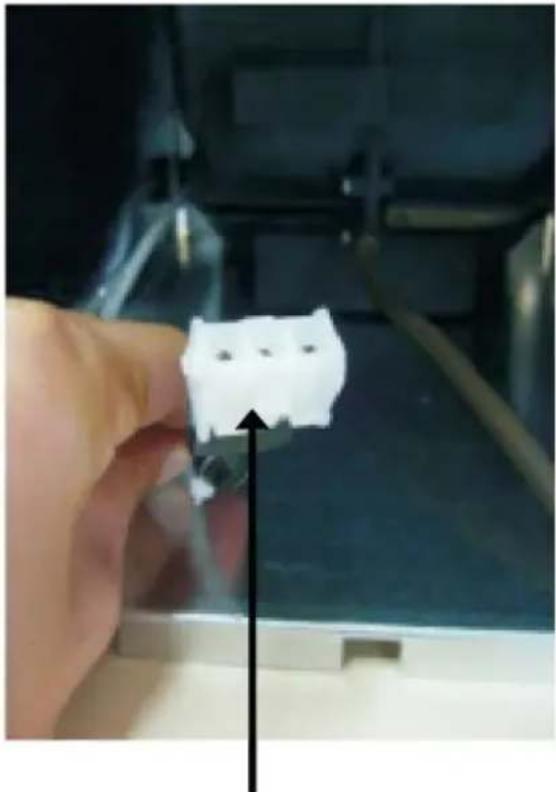

J) Verbinden van de twee behuizingselementen cd Maak beide elementen vast met 3,5 x 9,5 mm schroeven (Afb. 3n). K) Aansluiting kabelbundel Verwijder het plastic kapje waaronder zich het contact bevindt voor de kabelbundel die de ventilatiemotor voedt (Afb. 3o) en sluit de stekker aan. Beschermkapje L) Aansluiting kabelbundel cd Steek de witte voedingsstekker in het betreende contact (Afb. 3p).
Instelling van de afzuigfunctie van de afzuig- kap Bij gebruik van de afzuigfunctie wordt de lucht via een speciale leiding naar buiten afgevoerd. Bij deze instelling moet u het eventuele koollter ver- wijderen. De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of exibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installatiematerialen. Laat de aansluiting uitvoeren door een installateur Instelling van de afzuigkap voor het absorbe- ren van geuren Bij deze optie wordt de gelterde lucht weer teruggeblazen in de ruimte door de tweezijdige openingen die zich in het bovenste gedeelte van het afvoerkanaal bevinden. Bij deze instelling moet u een koollter installeren. Ook bevelen wij de installatie van een stuurme- chanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model). In sommige modellen universele afzuigkappen moet u de hendel aan de binnenkant van de af- zuigkap (Afb. 8) omzetten om te schakelen tussen normaal afzuigen en geurabsorptie. De gelterde lucht keert terug in de ruimte via de openingen die zich in het bovenste gedeelte van het apparaat bevinden. Inbouw- en telescoopafzuigkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gelterde lucht. Snelheid van de ventilator De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen.87
BEDIENING EN ONDERHOUD
De besturing van de afzuigkap vind plaats via het bedieningspaneel (Afb. 4) De ventilator van de afzuigkap werkt met 5 snelheidsniveaus. Kies een ventilatorsnelheid die past bij de intensiteit van het koken. Om de ventilator van de afzuigkap in werking te stellen, drukt u op de knop ” ” op het bedieningspaneel (Afb. 4a). U vergroot de verwerkingssnelheid van de ventila- tor door enkele malen op de knop ” > ” te drukken, u verlaagt de snelheid van de ventilator door op de knop ” < ” te drukken. De ventilator van de afzuigkap begint na inschakeling altijd te werken in de tweede versnelling. De knop ” ” dient voor het uitgesteld uitschakelen van het apparaat. U schakelt deze functie in door op de knop” ” te drukken, het apparaat schakelt dan 15 minuten na het indrukken van de knop uit. Als de functie voor het uitgesteld uitschakelen is geactiveerd, dan wordt dit gesignaleerd op de display door knipperende cijfers. De ventilator van de afzuigkap schakelt na 15 minuten uit. Wij bevelen aan om deze functie van de afzuigkap enkele minuten na het beëindigen van het kookproces in te schakelen, zodat de geuren en dampen uit de keuken verwijderd wor- den. Verlichting De afzuigkap beschikt over halogeenverlichting. U schakelt de verlichting aan en uit door op de knop " " te drukken die zich op het bedieningspaneel bevindt. Wijziging van de lichtsterkte - druk bij ingeschakelde verlichting op de verlichtingsknop en houd hem vast. De lichtintensiteit verandert gelijkmatig. Laat de knop los zodra de gewenste lichtintensiteit is bereikt. U stelt de maximale lichtintensiteit in door tweemaal snel achter elkaar op de verlichtingsknop te drukken. Afstandsbediening (Afb. 4b) De afzuigkap is uitgerust met een afstandsbediening. De functies van de afstandsbediening staan hieronder beschreven:
1. inschakelen/uitschakelen van de motor
2. verlagen van de ventilatorsnelheid
3. verhogen van de ventilatorsnelheid
4. inschakelen/uitschakelen van de verlichting
Na het indrukken van de knop „POWER” begint de motor van de afzuigkap te werken in de tweede versnelling. U kunt de verlichting van de afzuigkap onafhankelijk van de „POWER”-knop inschakelen. Om optimaal gebruik te kunnen maken van de afstandsbediening handelt u als volgt: - op de achterkant van de afstandsbediening bevindt zich een afgesloten vakje voor batterijen. Buig de sluiting voorzichtig open en verwijder het klepje - Plaats de batterijen in de afstandsbediening in overeenstemming met de markeringen in de afstands- bediening. - Sluit het klepje van de afstandsbediening. - Richt de afstandsbediening op de voorkant van de afzuigkap. Zorg ervoor dat er zich geen barrières bevinden tussen de afstandsbediening en de sensor. Het licht van Tl-buizen kan de communicatie tussen de afstandsbediening en de afzuigkap verstoren.88
BEDIENING EN ONDERHOUD
Onderhoud Regelmatig onderhoud en reiniging van het appa- raat garandeert een goede en storingsvrije werking van de afzuigkap en verlengt zijn levensduur. Let er vooral op dat het anti-vetlter en het actieve kool- lter volgens de aanbevelingen van de producent worden schoongemaakt en vervangen. Koollter (alleen toegepast bij modellen met ab- sorptiefunctie) Werking - Het actieve-koollter uitsluitend gebrui- ken wanneer de afzuigkap niet is verbonden met een ventilatiekanaal. Het actieve-koollter absor- beert geurtjes totdat het verzadigd is. Het kan niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden vervangen wor- den, of vaker bij intensief gebruik. Vervanging Op afbeelding 6 ziet u hoe u het koollter moet ver- vangen. Verlichting Op afbeelding 7 ziet u hoe u de verlichting moet vervangen. Gebruik lampjes / halogeenlampjes / led-modules met dezelfde parameters als degenen die fabrieksmatig zijn geïnstalleerd. Reiniging Normale reiniging van de afzuigkap: l Gebruik geen drijfnatte doekjes of sponsjes, of een waterstraal; l Gebruik geen oplosmiddelen of alcohol, hierdoor kunnen gelakte oppervlakten mat worden; l Gebruik geen bijtende middelen, met name niet voor roestvrijstalen oppervlakten; l Gebruik geen harde, ruwe doekjes. Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel. Attentie: Het aluminiumlter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent niet dat het beschadigd is of vervangen moet worden. Aluminium vetlter Het lter moet schoongemaakt worden als op de display het symbool " " verschijnt. Ge- middeld gebeurt dit om de 2-3 weken. Na het reinigen en opnieuw monteren van de lters kunt u het bovengenoemde symbool uitschakelen door de knop ” ” gedurende 3 seconden in te drukken (de afzuigkap mag niet werken). Na aoop van deze handeling verschijnt het symbool ”E” en kunt u het appa- raat weer normaal gebruiken. Als u het apparaat wilt gebruiken zonder het symbool” ” van de display te verwijderen, drukt u op de knop met het symbool ” ”. De snelheidsaanduiding verschijnt na 1 secon- de, vervolgens verschijnt het symbool ” ” en de motor werkt verder. ATTENTIE: Het symbool ” ” verschijnt nadat de motor van het apparaat 60 uur is gebruikt.89 MILIEUBESCHERMING Recycling van de verpakking Het apparaat is beveiligd tegen transportschade. Na het uitpakken moet u het verpakkingsmateriaal zo verwerken dat er geen risico voor het milieu ontstaat. Al het ma- teriaal dat voor de verpak- king is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden: l Buitenverpakking van karton / folie l Vormstuk van FCKW-vrij, geschuimd polystyreen (PS) l Folie en zakken van polyethyleen (PE) UITGEBRUIKNAME Wanneer u het apparaat niet langer gebruikt, dient u voorafgaand aan de verschroting de voedings- kabel af te snijden. Dit product is overeen- komstig met de Europese richtlijn 2002/96/EG en de Poolse wet op gebruikte elektrische en elektronische apparatuur gemerkt met het symbool van een doorgekruiste verrijdbare afvalbak. Dit merkteken informeert dat dit apparaat na aoop van zijn levensduur niet samen met ander huishoudelijk afval verwijderd mag worden. De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur. De inzamelende instanties, waaronder lokale inzamelpunten, winkels en ge- meentelijke instantie vormen een geschikt systeem voor de inzameling van deze apparatuur. De juiste behandeling van gebruikte elek- trische en elektronische apparatuur leidt tot het vermijden van consequenties die scha- delijk zijn voor de menselijke gezondheid en de natuurlijke omgeving en voortko- men uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijke apparatuur. Garantie De garantieverplichtingen blijken uit het garantiebewijs. De producent is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product. GARANTIE, SERVICE Verklaring van de producent Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:
