Soort product	Afzuigkap
Merk	Amica
Model	KH 17118 S
Breedte	60 cm
Nettogewicht	8,5 kg
Voeding	220-240 V ~ 50 Hz
Motorvermogen	150 W
Verlichting	2 x LED 1,5 W
Maximaal luchtdebiet	650 m³/h
Maximaal geluidsniveau	65 dB(A)
Aantal snelheden	3
Filtertype	Wasbaar metalen vetfilter
Koolstoffilter	Optioneel (recirculatiemodel)
Luchtuitlaat	Diameter 120 mm
Bediening	Mechanische schuif
Onderhoud	Regelmatige reiniging van het vetfilter
Repareerbaarheidsindex	5,4/10
Garantie	2 jaar

Veelgestelde vragen - KH 17118 S AMICA

Hoe installeer ik de afzuigkap Amica KH 17118 S?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd de veiligheidsafstanden aan: minimaal 65 cm boven een elektrische kookplaat, 75 cm voor een gaskookplaat. Gebruik de meegeleverde boormal en bevestig stevig aan de muur.

Hoe reinig ik het vetfilter?

Het metalen vetfilter kan in de vaatwasser of met de hand worden gereinigd met warm zeepsop. Laat het volledig drogen voordat u het terugplaatst. Reinig ongeveer elke 2 maanden, afhankelijk van het gebruik.

Is een koolstoffilter nodig?

Het koolstoffilter is verplicht in recirculatiemodus (zonder externe afvoer). Het wordt niet meegeleverd, maar kan apart worden aangeschaft. Vervang het elke 3 tot 6 maanden, afhankelijk van het gebruik.

Hoe vervang ik de LED-lamp?

De LED-lampen zijn ingebouwd en kunnen niet afzonderlijk worden vervangen. Neem bij storing contact op met de Amica-klantenservice voor vervanging van de verlichtingsmodule.

Waarom maakt de afzuigkap lawaai?

Overmatig geluid kan worden veroorzaakt door een vervuild filter, een geblokkeerd kanaal of een slechte balancering. Controleer het filter en het kanaal. Als het geluid aanhoudt, neem dan contact op met een professional.

Hoe gebruik ik de snelheden?

Gebruik snelheid 1 voor zacht koken, snelheid 2 voor normaal koken en snelheid 3 voor sterke geuren of stoom. Zet de afzuigkap enkele minuten voor het koken aan voor een beter rendement.

Wat is de ideale installatiehoogte?

De aanbevolen hoogte is 65 tot 75 cm boven de kookplaat. Houd bij gasfornuizen 75 cm aan om brandgevaar te voorkomen.

Hoe schakel ik over naar recirculatiemodus?

Installeer een actief koolstoffilter en sluit de externe luchtafvoer af. De afzuigkap werkt dan in een gesloten circuit, waarbij de lucht wordt gefilterd voordat deze terug de kamer in wordt gestuurd.

Wat te doen als de afzuigkap niet aangaat?

Controleer de stroomtoevoer en de zekering. Zorg ervoor dat de schuif in de aan-stand staat. Als het probleem aanhoudt, is er mogelijk een elektronische storing: neem contact op met de klantenservice.

Waar vind ik reserveonderdelen?

Reserveonderdelen (filters, schakelaar, enz.) zijn verkrijgbaar bij de Amica-klantenservice of op erkende onderdelenwebsites. Gebruik de referentie KH 17118 S om het onderdeel te identificeren.

GEBRUIKSAANWIJZING KH 17118 S AMICA

GEBRUIKSAANWIJZING - AFZUIGKAP

Gebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.

KH 17112 E / KH 17118 S

Geachte dames en heren,

Vanaf nu gaat u een afzuigkap van de nieuwste generatie gebruiken. Deze afzuigkap is speciaal ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de nieuwste productietechnologie zorgen ervoor dat de afzuigkap bijzonder functioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuigkap. Hierdoor voorkomt u fouten bij de installatie en de bediening van de afzuigkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuigkap van ons bedrijf.

Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:

Belangrijke informatie voor de veiligheid van de gebruiker en de juiste exploitatie van het apparaat.

Gevaren die voortkomen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente personen, bijvoorbeeld van de service van de producent.

Aanwijzingen voor het gebruik van het apparaat.

Informatie over milieubescherming.

Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.

INHOUDSOPGAVE

BELANGRIJKE VEILIGHEIDSINSTRUCTIES 27

Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik.

De producent behoudt zich het recht voor om wijzigingen aan te brengen die het gebruik van het apparaat niet beïnvloeden.

- De producent is niet aansprakelijk voor eventuele schade of brand die is ontstaan door het apparaat die het resultaat is van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.

- De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem niet voor andere doeleinden.

- De afzuigkap als afzui-ginstallatie moet wor-den aangesloten op een geschikt ventilatie-kanaal (niet aansluiten op schoorsteenkana-len, rookkanalen of af-voerkanalen voor ver-brandingsgassen die in gebruik zijn). Voor de afzuigkap moet een afvoerkanaal worden geïnstalleerd om de lucht naar buiten af te voeren. De lengte van het kanaal (meestal een buis van ∅ 120 of 150 mm) mag niet lan- ger zijn dan 4-5 m. Ook bij telescoopafzuigkap-pen en inbouwafzuig-kappen die werken in de absorptiemodus is een luchtafvoerkanaal nodig.

- In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installatie van een afvoerkanaal voor de lucht niet nodig. We bevelen dan wel aan om een besturing van de luchtblazer te monteren (alleen schouwkappen).

- De afzuigkap is uitge-rust met onafhankelijke verlichting en een aan-zuigventilator die op een aantal snelheden kan worden ingesteld.

- Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of de wand-/plafondconstructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

- Het is niet toegestaan om onder de afzuigkap een vlam op vol vermogen te laten branden. Zet voor het afnemen van de pan de brander op een kleine vlam. Controleer altijd of de vlam niet voorbij de rand van de pan komt. Dit veroorzaakt ongewenst energieverlies en onveilige warmteconcentraties.

- Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.

- Haal steeds de stekker uit het stopcontact voordat u het apparaat schoonmaakt, het filter verwisselt of reparaties uitvoert.

- Maak het anti-vetfilter van de afzuigkap minimaal een keer per maand schoon, omdat een met olie verzadigd filter bijzonder brandbaar is.

- De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanneer in de installatie-instructie van gastoestellen een grotere afstand staat vermeld, moet u deze aanhouden (Afb. 1a/b/c).

- Indien in de ruimte

naast de afzuigkap ook andere appara- ten worden gebruikt die niet door elektri- citeit worden aange- dreven (bijv. ovens op vloeibare brandstof- fen, waterverwarmers, geisers), dan moet u zorgen voor voldoende ventilatie (aanvoer van lucht). Er is sprake van veilig gebruik bij ge- lijktijdige werking van de afzuigkap en ver- brandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanneer op de plaats waar deze apparaten zijn geïnstalleerd een onderdruk heerst van maximaal 0,004 milli- bar (dit punt geldt niet wanneer de afzuigkap wordt gebruikt voor de absorptie van geur- tjes).

- Dé afzuigkap mag niet dienen als ondersteuning voor personen die zich in de keuken bevinden.

- Maak de afzuigkap regelmatig van binnen en van buiten, schoon (MINIMAAL ÉÉNMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhoud uit deze gebruiksaanwijzing). Als u zich niet houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.

- Als de voedingskabel beschadigd raakt, dan moet deze vervangen worden bij een specialistische service.

- Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwerk door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.

- Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, ten-zij dit gebruik plaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid.

• Zorg ervoor dat u het apparaat niet door kinderen zonder toezicht kan worden gebruikt.
• Controleer of de spanning die staat aangegeven op het typeplaatje overeenkomt met de parameters van het elektriciteitsnet op de plaats van aansluiting.
• Voorafgaand aan de montage de voedings-kabel uitrollen en recht-trekken.
• Attentie! Het verpak- kingsmateriaal (poly- ethyleenzakjes, stuk- ken polystyreen etc.) bij het uitpakken buiten het bereik van kinde- ren houden.

- OPGELET: voordat u de afzuigkap aansluit op het lichtnet dient u altijd eerst te controle-ren of de voedingska-bel op de juiste wijze is geinstalleerd en of hij tijdens de montage-werkzaamheden NIET bekneld is komen te zitten door de afzuig-kap. Wij bevelen aan om de werking van de afzuigkap te controle-ren voordat u begint met de montage.

• Het is verboden om de afzuigkap te gebruiken zonder gemonteerde aluminium vetfilters.
• Het is streng verboden om onder de afzuigkap gerechten klaar te maken met gebruik van open vuur (flamberen).
• 'Houd u op het gebied van de noodzakelijke toepassing van technische middelen en beveiligingen bij het afvoeren van verbrandingsgassen strikt aan de voorschriften van de bevoegde lokale autoriteiten.
• OPGELET! Het niet volgens deze instructie aandraaien van de schroeven en bevestigingselementen kan levensbedreigend zijn en gevaar opleveren voor de gezondheid.

Uitrusting

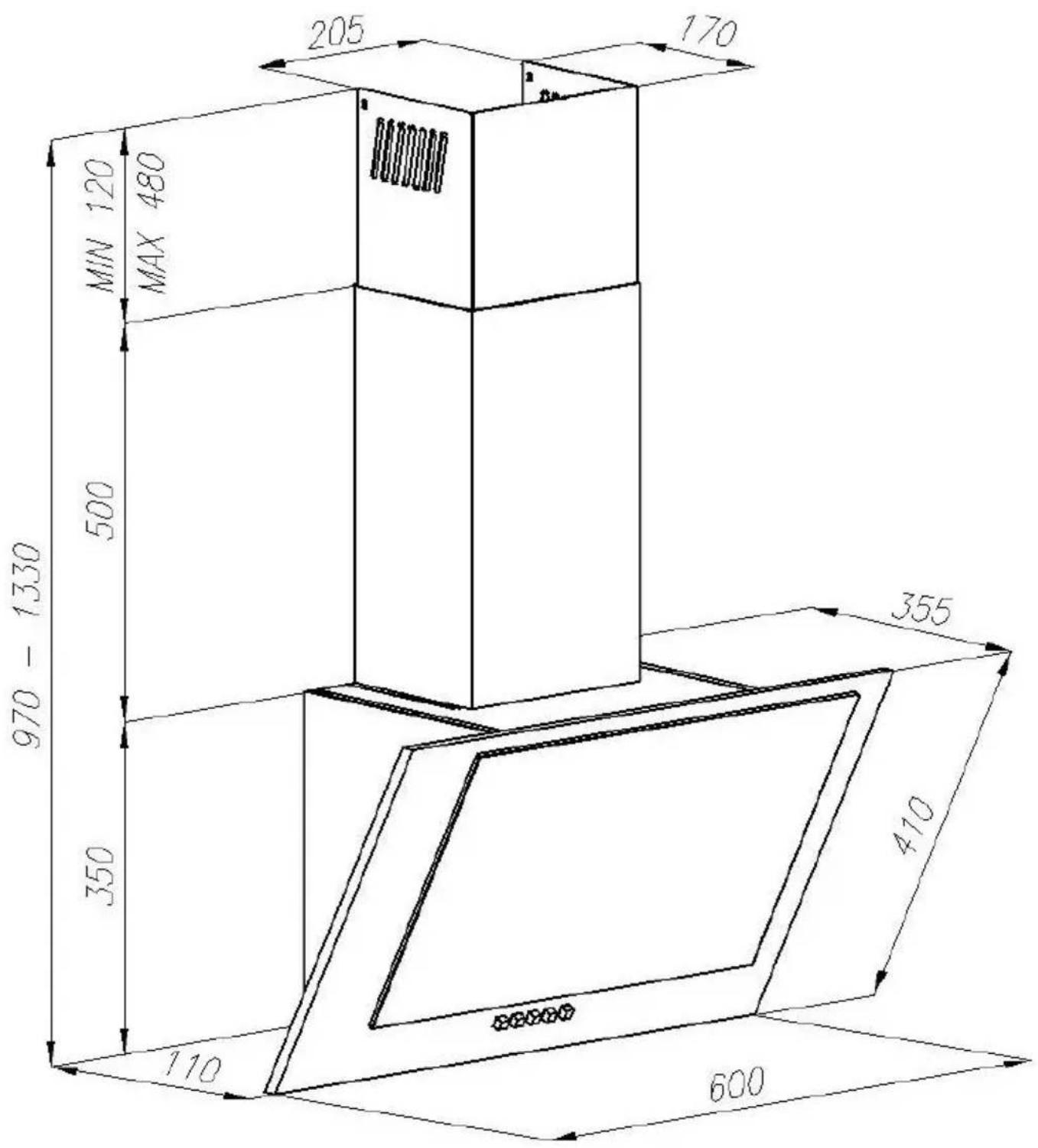

De afzuigkap is samengesteld uit de volgende onderdelen (Afb. 2...):

1. Behuizing van de afzuigkap C, uitgerust met verlichting, ventilatorunit en gemonteerde ondersierkap D,
2. Extra sierkap D, boven,
3. Luchtbesturing K,
4. Houder bovenste sierkap I,
5. Set montagepluggen,

Montage

Voor de montage van de afzuigkap handelt u als volgt:

1. Markeer op het eerder voorbereide papieren sjabloon de afstand tussen de bevestigingsopeningen van de afzuigkap.
2. Markeer deze afstand op de wand, rekening houdend met de minimale afstand van de afzuigkap tot het werkblad van de kookplaat (Afb. 2).
3. Boor gaten in de muur met een doorsnede die overeenkomt met de pluggen en sla de pluggen in de muur (Afb. 3, pos. G en F).
4. Hang de behuizing van de afzuigkap op (Afb. 1, pos. C).
5. Sluit de afzuigkap aan op het ventilatiekanaal.
6. Sluit de afzuiğkap aan op het lichtnet.
7. Bevestig de wandhouder van de bovenste sierkap op de gewenste hoogte (Afb. 3, pos. I).
8. Monteer de telescoopschacht van de schoorsteen (Afb. 1, pos. D en E).
   a) Teken op de wand een verticale lijn die het midden van de kookplaat aangeeft,
   b) Houd het eerder gemaakte papieren sjabloon tegen de wand en plaats hem symmetrisch ten opzichte van de middellijn. De afstand tussen de openingen en de kookplaat moet hierbij min. 980 mm bedragen. Houd hem waterpas en markeer de afstand tussen de montage-openingen op de wand.
   c) Boor gaten op de aangegeven plaatsen met een boor die overeenkomt met de bijgevoegde pluggen (Afb. 3, pos. G), sla de pluggen in de muur en schroef de afzuigkap vast.
   d) Monteer een kanaal dat de lucht afvoert naar het ventilatiekanaal als de afzuigkap wordt toegepast als afzuiginstallatie.
   e) Als de afzuigkap wordt toegepast als absorptieapparaat moet u samen met de bovenste houder (Afb. 3, pos. I) ook een luchtregelaar monteren (Afb. 3, pos. K) die de door het koolfilter gefilterde lucht via de zijroosters van de bovenste sierkap (Afb. 1, pos. E) opnieuw de keuken inlaat,
   f) Bevestig de wandhouder van de bovenste sierkap op de gewenste hoogte (Afb. 3, pos. I),
   g) Monteer beide telescoopschachten (Afb. 1, pos. D en E) op de afzuigkap en schuif ze uit tot de vereiste hoogte,
   h) Schroef de bovenste sierkap (Afb. 1 pos. E) aan de bovenste houder (Afb. 3, pos. I),
   i) Sluit de afzuigkap aan op het lichtnet.

Instelling van de afzuigfunctie van de afzuig-kap

Bij gebruik van de afzuigfunctie wordt de lucht via een speciale leiding naar buiten afgevoerd. Bij deze instelling moet u het eventuele koolfilter verwijderen.

De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installatiematerialen.

Laat de aansluiting uitvoeren door een installateur

Instelling van de afzuigkap voor het absorbe- ren van geuren

Bij deze optie wordt de gefilterde lucht weer teruggeblazen in de ruimte door de tweezijdige openingen die zich in het bovenste gedeelte van het afvoerkanaal bevinden.

Bij deze instelling moet u een koolfilter installeren. Ook bevelen wij de installatie van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model).

In sommige modellen universele afzuigkappen moet u de hendel aan de binnenkant van de afzuigkap (Afb. 8) omzetten om te schakelen tussen normaal afzuigen en geurabsorptie. De gefilterde lucht keert terug in de ruimte via de openingen die zich in het bovenste gedeelte van het apparaat bevinden.

Inbouw- en telescoopafzuigkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gefilterde lucht.

Snelheid van de ventilator

De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen.

De besturing van de afzuigkap vind plaats via het bedieningspaneel (Afb. 4)

1 – 1. Motorsnelheid,
2 – 2. Motorsnelheid,
3 – 3. Motorsnelheid,
/ L – inschakelen / uitschakelen van de verlichting.

BEDIENING EN ONDERHOUD

Onderhoud

Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werking van de afzuigkap en verlengt zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de producent worden schoongemaakt en vervangen.

Antivetfilter van metaal

Reiniging

Bij normale werking van de afzuigkap moet het aluminium antivetfilter eenmaal per maand worden schoongemaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep.

Vervanging

Op afbeelding 5 ziet u hoe u het antivetfilter moet vervangen.

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik.

Koolfilter (alleen toegepast bij modellen met absorptiefunctie)

Werking - Het actieve-koolfilter uitsluitend gebruiken wanneer de afzuigkap niet is verbonden met een ventilatiekanaal. Het actieve-koolfilter absorbeert geurtjes totdat het verzadigd is. Het kan niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik.

Vervanging

Op afbeelding 6 ziet u hoe u het koolfilter moet vervangen.

Verlichting

Op afbeelding 7 ziet u hoe u de verlichting moet vervangen. Gebruik lampjes / halogeenlampjes / led-modules met dezelfde parameters als degenen die fabrieksmatig zijn geïnstalleerd.

Reiniging

Normale reiniging van de afzuigkap:

• Gebruik geen drijfnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmiddelen of alcohol, hierdoor kunnen gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name niet voor roestvrijstalen oppervlakten;
• Gebruik geen harde, ruwe doekjes.

Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent niet dat het beschadigd is of vervangen moet worden.

Recycling van de verpakking

Het apparaat is beveiligd tegen transportschade. Na het uitpakken moet u het verpakkingsmateriaal zo verwerken dat er geen risico voor het milieu ontstaat. Al het materiaal dat voor de verpak-

king is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden:

● Buitenverpakking van karton / folie
● Vormstuk van FCKW-vrij, geschuimd polystyreen (PS)
● Folie en zakken van polyethyleen (PE)

UITGEBRUIKNAME

Wanneer u het apparaat niet langer gebruikt, dient u voorafgaand aan de verschroting de voedings-kabel af te snijden.

Dit product is overeen-komstig met de Europese richtlijn 2002/96/EG en

de Poolse wet op gebruikte elektrische en elektronische apparatuur gemerkt met het symbool van een doorgekruiste verrijdbare afvalbak.

Dit merkteken informeert dat dit apparaat na afloop van zijn levensduur niet samen met ander huishoudelijk afval verwijderd mag worden.

De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur. De inzamelende instanties, waaronder lokale inzamelpunten, winkels en gemeentelijke instantie vormen een geschikt systeem voor de inzameling van deze apparatuur.

De juiste behandeling van gebruikte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijke gezondheid en de natuurlijke omgeving en voortkomen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijke apparatuur.

GARANTIE, SERVICE

Garantie

De garantieverplichtingen blijken uit het garantiebewijs.

De producent is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

Verklaring van de producent

Hierbij verklaart de producent, dat dit product voldoet aan de basiseisen uit de volgende EU-richtlijnen:

● laagspanningsrichtlijn 2006/95/EG,
- richtlijn inzake elektromagnetische comptabiliteit 2004/108/EG,
● richtlijn voor ecologisch ontwerp 2009/125/EG,

het product is daarom voorzien van het -merk en er is een conformiteitsverklaring afgegeven door de markttoezichthoudende organen.
