TCWE725 - Magnétocassete SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine à cassette stéréo
Modèle	TC-WE725
Marque	Sony
Nombre de platines	2 (A et B)
Système d'enregistrement	4 pistes, 2 canaux stéréo
Vitesses d'avance rapide	Environ 90 secondes (cassette Sony C-60)
Vitesse de rembobinage rapide	Environ 45 secondes (cassette Sony C-60)
Plage de contrôle de vitesse (Pitch Control)	±30 %
Réduction de bruit Dolby	Dolby B, Dolby C, Dolby HX PRO
Rapport signal/bruit (Dolby off, Type I)	55 dB
Distorsion harmonique (Type I)	0,4 %
Réponse en fréquence (Type I, ±3 dB)	30 – 16 000 Hz
Pleurage et scintillement (IEC crête)	±0,13 %
Entrées ligne (RCA)	Sensibilité 0,16 V, impédance 47 kΩ
Sorties ligne (RCA)	Niveau nominal 0,5 V sur charge 47 kΩ
Sortie casque	Jack 6,35 mm stéréo, 0,25 mW sur 32 Ω
Alimentation	CA 220-230 V, 50/60 Hz
Consommation électrique	30 W
Fonctions spéciales	Multi-AMS, Lecture RMS, Copie RMS, Calibrage automatique, Fondu (Fader), Enregistrement relais, Enregistrement simultané
Nettoyage des têtes	Toutes les 10 heures d'utilisation avec coton-tige et alcool
Démagnétisation des têtes	Toutes les 20-30 heures d'utilisation
Sécurité	Ne pas exposer à la pluie ou à l'humidité ; débrancher avant nettoyage
Accessoires fournis	2 cordons de liaison audio (RCA)
Dimensions (L × H × P)	Non spécifié (consulter la notice)

FOIRE AUX QUESTIONS - TCWE725 SONY

Comment nettoyer les têtes de la platine TC-WE725 ?

Arrêtez la platine, ouvrez le logement de la cassette, soulevez le volet avant. Utilisez un coton-tige légèrement imbibé d'alcool pour essuyer les têtes, les galets presseurs et les cabestans. Nettoyez toutes les 10 heures d'utilisation pour une qualité sonore optimale.

Que faire si la lecture ou l'enregistrement est impossible ?

Vérifiez que la cassette est correctement insérée et que la languette de protection n'est pas cassée. Assurez-vous que les têtes et le parcours de la bande sont propres. Si le problème persiste, démagnétisez les têtes avec un démagnétiseur adapté.

Comment utiliser le système Dolby NR sur le TC-WE725 ?

Réglez le sélecteur DOLBY NR sur ON, puis choisissez B ou C selon le type de réduction souhaité. Assurez-vous que le même réglage a été utilisé lors de l'enregistrement de la cassette pour une lecture correcte.

Comment copier une cassette d'une platine à l'autre ?

Insérez la cassette source dans la platine A et une cassette vierge dans la platine B. Réglez le mode de direction et la vitesse (normale ou rapide) avec la touche HIGH/NORMAL. Sélectionnez la face de départ et appuyez sur PAUSE II sur la platine B pour démarrer la copie.

Comment régler la vitesse de lecture (Pitch Control) ?

Appuyez sur la touche PITCH CONTROL pour activer la fonction. Tournez la commande dans le sens horaire pour augmenter la vitesse ou antihoraire pour la réduire. Cette fonction est disponible sur la platine A pendant la lecture ou la copie à vitesse normale.

Que signifie l'affichage 'FULL' lors de la programmation RMS ?

L'affichage 'FULL' indique que vous avez déjà programmé le maximum de 28 plages (14 par face). Vous ne pouvez pas en ajouter davantage. Pour créer un nouveau programme, effacez le programme actuel en appuyant plusieurs fois sur CLEAR.

Comment insérer un espace vierge entre les plages pendant l'enregistrement ?

Pendant l'enregistrement, appuyez sur REC MUTING à l'endroit souhaité. Un espace vierge de 4 secondes est enregistré automatiquement. Pour un espace plus long, maintenez la touche enfoncée. Relâchez et appuyez sur PAUSE II pour reprendre l'enregistrement.

Comment effectuer un enregistrement synchronisé avec un lecteur CD ?

Raccordez un lecteur CD Sony via un câble de contrôle A1 (en option). Insérez un CD et une cassette vierge. Sélectionnez le mode de lecture CD, réglez le mode de direction sur la platine, puis appuyez sur SYNCHRO. La platine ajuste le niveau d'enregistrement et démarre automatiquement.

Pourquoi y a-t-il un bourdonnement ou un bruit excessif ?

La platine peut être trop proche d'un téléviseur ou d'un magnétoscope. Éloignez-la de ces appareils. Vérifiez également les connexions et l'état des câbles. Si le problème persiste, nettoyez et démagnétisez les têtes.

Comment protéger un enregistrement contre un effacement accidentel ?

Brisez la languette de protection située sur la tranche de la cassette, du côté de la face à protéger. Pour réenregistrer, recouvrez l'orifice avec du ruban adhésif. Assurez-vous de ne pas couvrir les orifices de détection pour les cassettes de type II ou IV.

MODE D'EMPLOI TCWE725 SONY

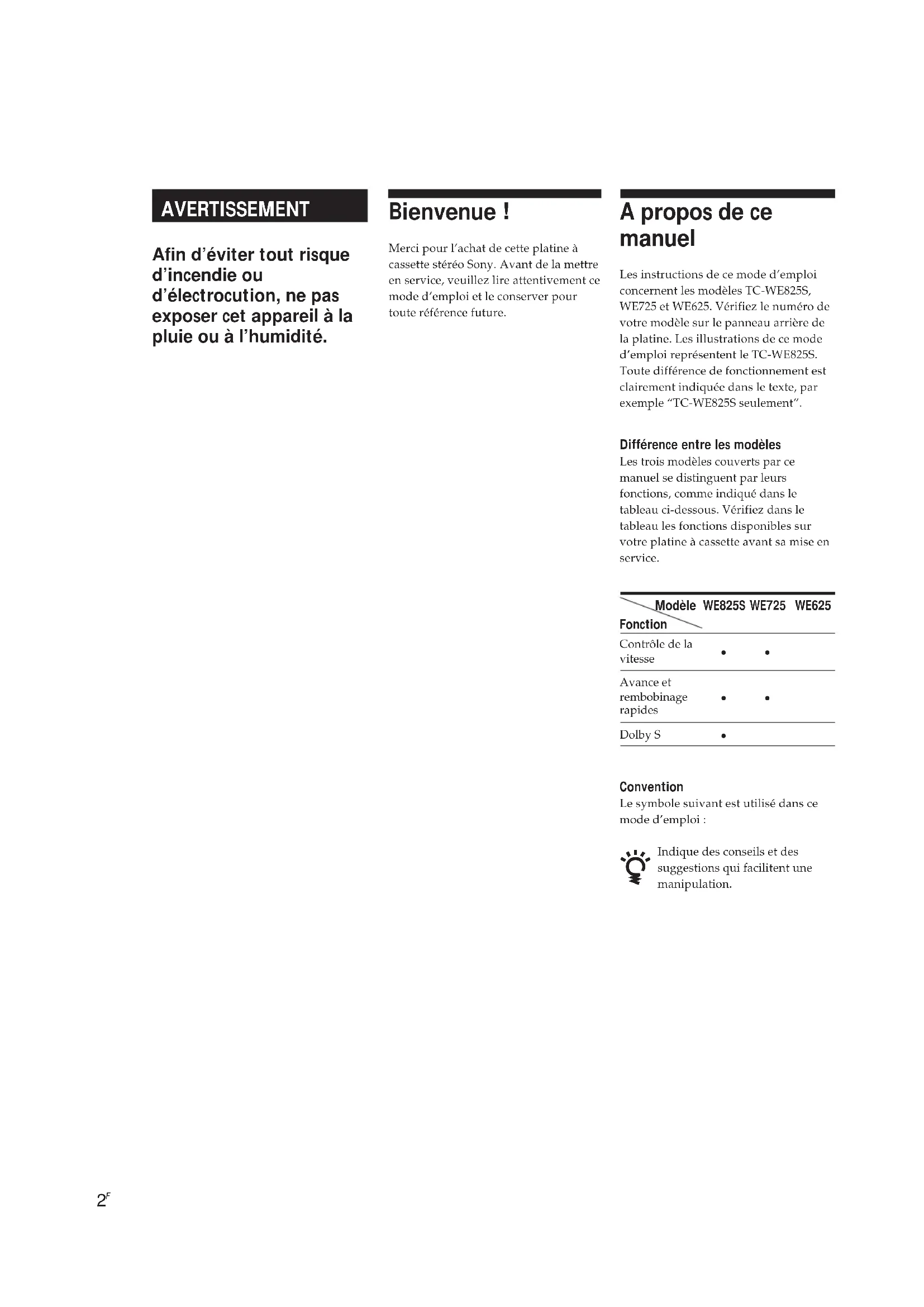

Afin d'eviter tout risque d'incendie ou d'electrocution, ne pas exposer cet appeareil à la pluie ou à l'humidité.

Bienvenue!

Merci pour l'achat de cette platine à cassette stéreo Sony. Avant de la mesure en service, veuilles lire attentivement ce mode d'emploi et le conserver pour toute référence futuro.

A propos de ce manuel

Les instructions de ce mode d'emploi concernent les modèle TC-WE825S, WE725 et WE625. Verifie le nombre de votre modèle sur le panneau arrière de la platine. Les illustrations de ce mode d'emploi représentent le TC-WE825S. Toute différence de fonctionnement est clairément indiquée dans le texte, par exemple "TC-WE825S seulement".

Différence entre les modèles

Les trois modèles couverts par cc manuel se distinguent par leurs fonctions, comme indiqué dans le tableau ci-dessous. Verifiéz dans le tableau les fonctions disponibles sur votre platine à cassette avant sa mise en service.

Modèle Fonction	WE825S	WE725	WE625
Contrôle de la vitesse	•	•
Avance et rembobinage rapides	•	•
Dolby S	•

Convention

Le symbole suivant est utilisé dans ce mode d'emploi :

Indique des conseils et des suggestions qui facilitent une manipulation.

TABLE DES MATIÈRES

Preparatifs

Déballage 4

Raccordement de la platine 4

Lecture d'une cassette 5

Enregistrement sur une cassette 6

Fonctions elaborées pour la lecture

Localisation d'une plage (Multi-AMS/Lecture automatique/Lecture memorisee) 8
Creation d'un programme (Lecture RMS) 9

Fonctions elaborées pour l'enregistrement

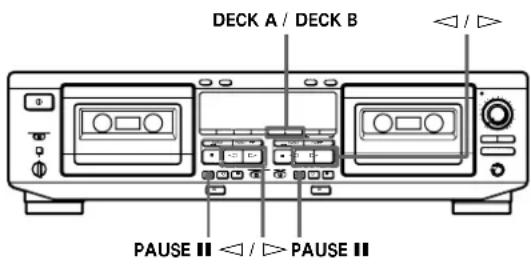

Calibrage automatique du courant de polarisation et du niveau d'enregistrement 11

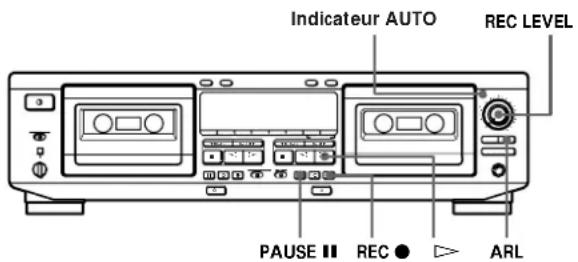

Réglage automatique du niveau d'enregistrement (Fonction d'auto-reglage du son) 12

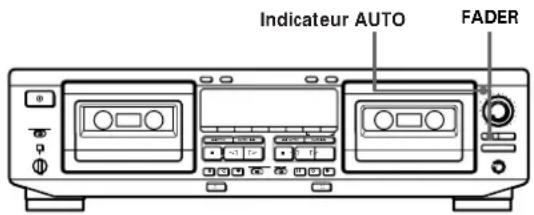

Fondu à l'ouverture et fondu à la fermeture (Fader) 13

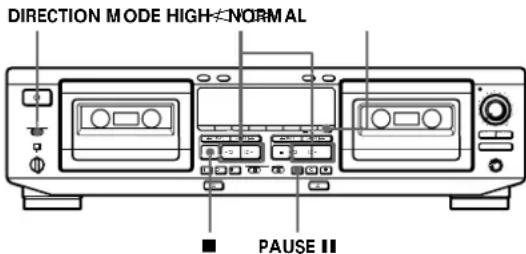

Copied'une cassette 13

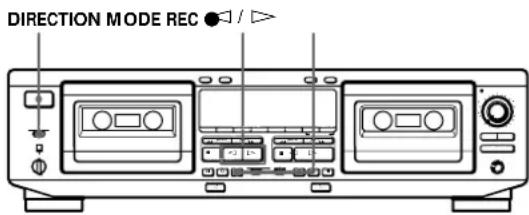

Enregistrement successif sur les deux platines (Enregistrement de relais) 14

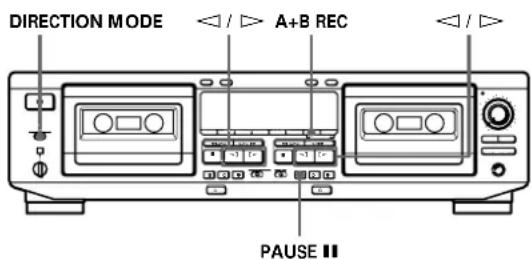

Enregistrement de la même source sur les deux platines (Enregistrement simultané) 15

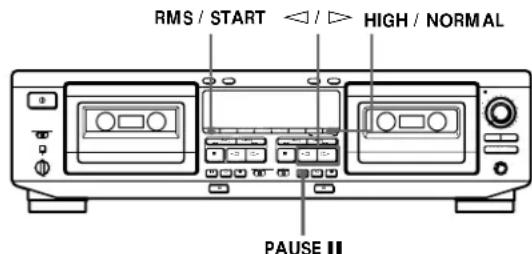

Enregistrement d'un programme (Copie RMS) 15

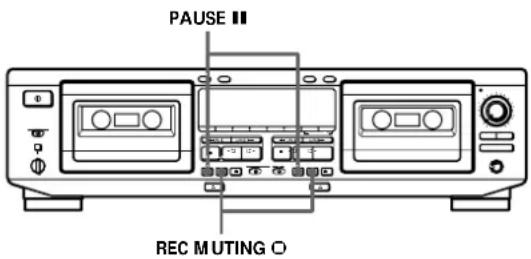

Insertion d'un espace vierge pendant l'enregistrement (Silencieux d'enregistrement) 16

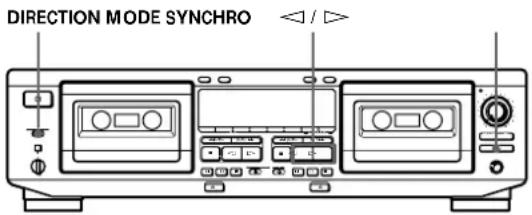

Enregistrement synchronisé avec un lecteur CD via un cable de contrôle A1 16

Informations complémentaires

Precautions 18

Remarques sur les cassettes 18

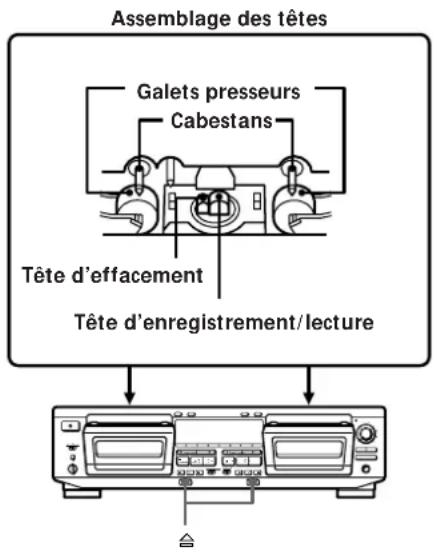

Nettoyage 19

En cas de panne 20

Specifications 21

Glossaire 22

Index 22

Déballage

Vérifiez si les éléments suivants se trouvent bien dans l'emballage :

Cordons de liaison audio (2)

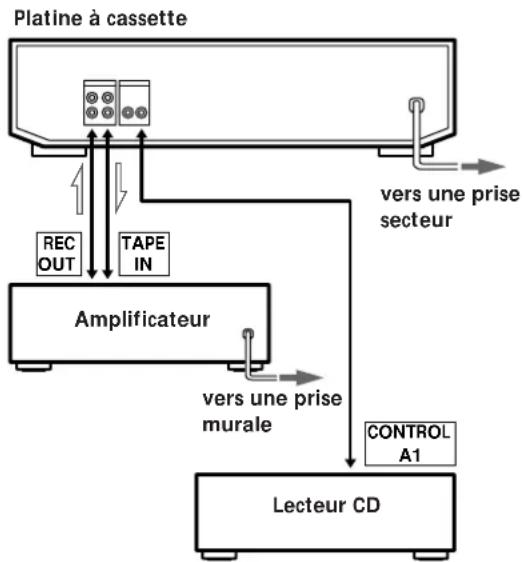

Raccordement de la platine

Cette partie explique comment raccarder la platine à l'amplificateur ou à un lecteur CD dote de connecteurs CONTROL A1. N'oubliez pas d'eteindre les deux apparéils avant de les raccarder.

Flux du signal

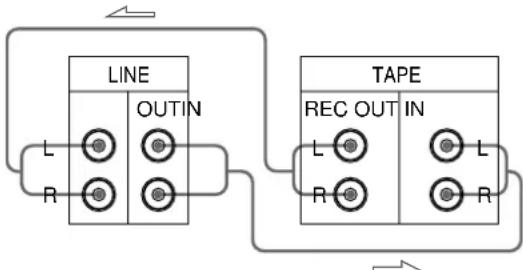

Raccordements

Raccordement de la platine a cassette a un amplificateur

Raccordez l'amplificateur aux connecteurs LINE IN/OUT avec les cordons de liaison audio fournis.

Quand vous branchez un cordon de liaison audio, vérifie la couleur de la prise et celle de la fiche du cordon : Fiche rouge (droite) dans la prise rouge et fiche blanche

(gauche) dans la prise blanche. Veiliez à bien enforcer les fiches pour éviter tout renflement ou bruit.

Platine à cassette Amplificateur

Flux du signal

Raccordement de la platine a cassette a un lecteur CD datede connecteurs CONTROL A1

Pour les informations sur les raccordements via les connecteurs CONTROL A1, voir le supplément inclus dans ce manuel.

Réglage du selecteur de tension (uniquement pour les modèles avec selecteur de tension)

Vérifiez que le sélecteur de tension sur le panneau arrrière de la platine à cassette est régle sur la tension du secteur local. Si ce n'est pas le cas, réglez-le sur la position correcte avec un tournevis avant de brancher le cordon d'alimentation secteur sur une prise secteur.

Branchement du cordon d'alimentation secteur

Branchez le cordon sur une prise secteur.

Que faire ensuite?

Maintenant la platine à cassette est préte.

Pour les fonctions de base, voir pages 5 à 7; pour les fonctions élaborées, voir les paragraphs à partir de la page 8.

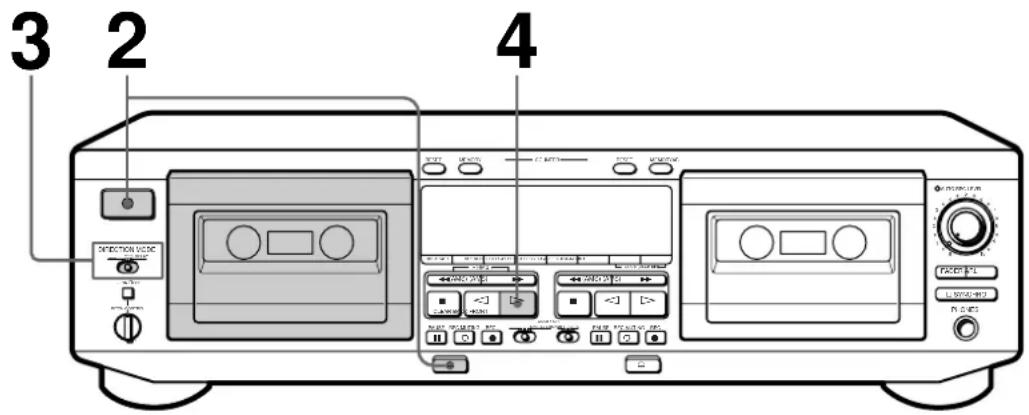

Lecture d'une cassette

Voir page 4 pour le raccordement.
- Vous pouvez utiliser les deux platines pour la lecture.

Pour régler la vitesse Fonction de contrôle de la vitesse) (TC-WE825S/ WE725 seulement)

Enoncez la touche PITCH CONTROL pour activer la fonction de contrôle de la vitesse, et tournez la commande dans le sens horaire pour augmenter la vitesse, ou dans le sens contraire pour la réduire. La vitesse peut se régler pendant la lecture sur la platine A ou la copie à vitesse normale (mais pas pendant la lecture RMS ou la copie RMS).

Pour écouter une cassette avec le système de réduction de bruit Dolby* Reglez DOLBY NR à ON et scélectionnez le même réglage que lors de l'enregistrement de la cassette - B, C ou S (TC-WE825S seulement).

Vous pouvez brancher leasque sur PHONES

*Réduction de bruit Dolby fabriquée sous licence de Dolby Laboratories Licensing Corporation.

DOLBY et le symbole double-D
□ sont des marques de Dolby Laboratories Licensing Corporation.

1 Allumez l'amplificateur et selectionnez la fonction platine.

2 Appuyez sur ① fais sur et introduisez une cassette.

Tournez la face à dire vers vous.

3 Reglez DIRECTION MODE.

Pour reproductive	Réglez sur
Une face seulement	↔
Les deux faces continuèlement*	↔
Les deux platines successivement*	RELAY
* La platine s'accrote automatiquement au bout de cinq lectures consécutives.

4 Appuyez sur La lecture commence. Reglez le volume sur l'amplificateur.

N'appuyez pas sur ① ou pendant le fonctionnement de la platine. Sinon, la bande pourrait etre endommagée.

Pour	Appuyez sur
Arrêter la lecture	■
Démarrer la lecture sur la face arrêté	<
Faire une pause	PAUSE Ⅰ. Appuyez une nouvelle fois sur cette touche pour poursuivre la lecture.
Avancer rapidement ou rembobiner la bande	► ou < quand la platine est arrêtée
Augmenter la vitesse d'avance ou de rembobinage rapide de la bande(Fonctions d'avance et de rembobinage)(TC-WE825S/WE725 seulment)	► ou < encore une fois pendant l'avance ou le rembobinage rapide
Sortir la cassette	△ après avoir arrêté la lecture

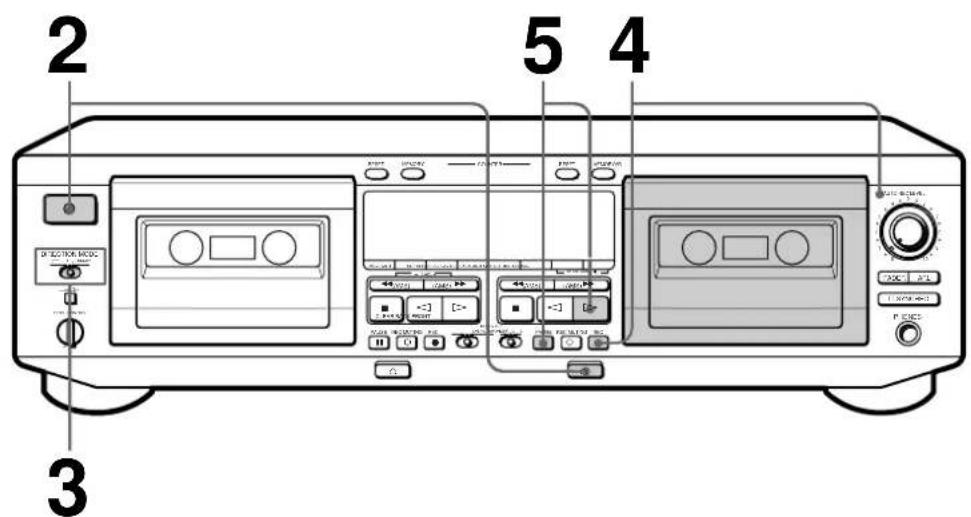

Enregistrement sur une cassette

Voir page 4 pour le raccordement.
- Volr "Copie d'une cassette" (page 13) pour copier une cassette.

Pour contrôler le temps de bande restant approximatif (TC-WE825S/ WE725 seulement)

1 Localiser la fin de la partie enregistrée de la bande et appuyez sur RESET de la platine utilisée pour remettre le compteur de bande à "0.00".
2 Appuyez sur pour faire avancer rapidement la bande jusqu'a sa fin. Le compteur de bande indiquera le temps de bande restant approximatif.

Remarque

Le compteur n'etant pas une horloge numérique, la valeur indiquec peut longement differer du temps d'enregistrement ou de lecture reel ecoulé.

1 Allumez l'amplificateur et reproduisez la source de programme que vous pouze enregistrer.
2 Appuyez sur ① ,puis sur et introduisez une cassette.

Tournez la face à enregistrer vers vous.

3 Reglez DIRECTION MODE.

Pour enregistrer sur	Réglez sur
Une face seulement	↔
Les deux faces*	↔

• L'enregistrement s'arrête quand la face arrrière est finie.

4 Appuyez sur REC. s'ellume pour ind

s'allume pour indiquer que l'enregistrement commence sur la face tournée vers vous. Si ce n'est pas le cas, appuyez une fois sur .

La platine à cassette ajuste automatiquement le niveau d'enregistrement (voir page 12). ÀpRES l'allumage de l'indicateur AUTO, arrêtez la source de programme. Si vous souhaitez ajuster le niveau d'enregistrement manuellement, voir "Pour ajuster manuellement le niveau d'enregistrement" (page 7).

N'appuyez pas sur ① ou pendant le fonctionnement de la platine. Sinon, la bande pourrait etre endommagée.

Pour protégér vos enregistrements contre un effacement accidentel Brisez la ou les languettes de protection (voir page 18).

5 Appuyez sur PAUSE Iou L'enregistrement commence.
6 Démarrez la source de programme.

Pour	Appuyez sur
Arrêté l'enregistrement	■
Démarrer l'enregistrement sur la face arrêtée	<\> deux fois à l' étape 5
Faire une pause	PAUSE ☐. Appuyez une nouvelle fois sur cette touche pour poursuivre l'enregistrement.

Sortir la cassette après avoir arrêté l'enregistrement

Le système Dolby HX PRO* s'active automatiquement pendant l'enregistrement

La distorsion et le bruit sont réduits dans la réponse de haute fréquences pour produit un son de haute qualité dont on pourrait profiter même pendant la lecture sur d'autres platines à cassette.

• HX Pro headroom extension d'origine Bang & Olufsen et fabriqué sous licence de Dolby Laboratories Licensing Corporation.

DOLBY, le symbole double-D
et HX PRO sont des marques de Dolby Laboratories Licensing Corporation.

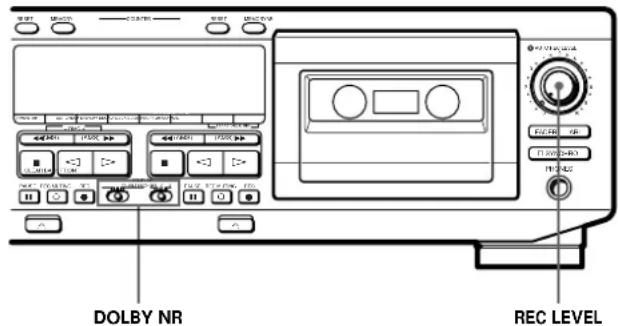

Utilisez aussi les sélecteurs et interrupteurs (commandes) suivants

Pour enregistrer avec le système de réduction de bruit Dolby

Réglez DOLBY NR sur ON, et Sélectionnez B, C ou S (TC-WE825S seulement) avant de commencer l'enregistrement.

Pour enregistrer des émissions FM avec le système de réduction de bruit Dolby

Si la réception FM n'est pas satisfaisante, réglez DOLBY NR à ON FILTER (filtre multiplex) (voir page 22).

Pour ajuster manuellement le niveau d'enregistrement

Après la pression de REC à l'objet 4 de la page 6, tournez REC LEVEL de sorte que les décibelmétres atteignent le niveau recommendé pour le type de cassette utilisé. Une fois ces réglages effectuels, arrêtez la source de programme et continuez la procédure à partir de l'objet 5.

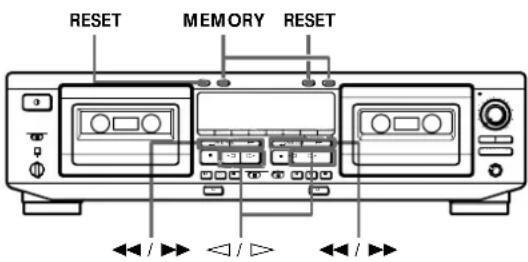

Localisation d'une plage (Multi-AMS/Lecture automatique/Lecture memorisée)

Vous pouvez localiser rapidement les plages suivantes et precedentes dans une limite de 30 plages (Multi-AMS: Recherche de plage musicale) ou le début d'une cassette (Lecture automatique). Vous pouvez même specifier un point quelconque d'une cassette (Lecture memorisée).

Remarque

Vérifiez l'indicateur de sens de défilament de la platine que vous utilisez. Pour localiser une plage sur la face arrière (quand s'allume), appuyez sur les touches entre parentheses.

Pour localiser	Appuyez sur
Le début des plages suivantes (Multi-AMS)	(ou autant de fois que nécessaire pendant la lecture. Par exemple, pour localiser la deuxième plage suivante, appuyez deux fois.
Le début de la plage actuelle (Multi-AMS)	(ou une foispendant la lecture.
Le début des plages précédentes (Multi-AMS)	(ou autant de fois que nécessaire pendant la lecture. Par exemple, pour localiser l'avant dernierie plage, appuyez trois fois.
Le début de la cassette (Lecture automatique)	MEMORY, à plusieurs reprises, sur la platine utilisée jusqu'à ce que "M" disparaisse de l'afficheur. Appuyez ensuite sur (ou tout en tenant > enforcée (ou <).
Un point particulier de la cassette (Lecture mémorisée)	MEMORY, à plusieurs reprises, sur la platine utilisée jusqu'à ce que "M" disparaisse sur l'afficheur. Recherchez le point souhaïté, puis appuyez sur RESET pour remettre le compteur à zéro et mémoriser ce point. Pour localiser ensuite le point mémorisé et commencer la lecture, appuyez sur (ou tout en maintainant > (ou <) enforcé. (Appuyez sur (au ) pour arrêté à "0.00" (TC-WE825S/ WE725 seulement) ou à "0000" (TC-WE625 seulement).)

Remarques

• La fonction Multi-AMS ne marche pas correctement si: — l'espace vierge entre les plages est inférieur à 4 secondes;
  — les fréquences d'un passage sont très basses ou le volume d'une plage extrémement réduit;
  — la puissance du signal des canaux gauche et droit est très différente;
• La fonction Multi-AMS est inopérante sur une platine pendant la lecture, l'enregistrement (sauf la copie) ou la pause sur l'autre platine.
• Pendant la localisation Multi-AMS, la platine s'arrête à la fin de la face présente, même si DIRECTION MODE est régle sur , la platine s'arrête quand la face actuelle est finie pendant la recherche Multi-AMS;
• Les compteurs sont remis à "0.00" (TC-WE825S/WE725 seulement) ou à "0000" (TC-WE625 seulement) quand vous coupez la platine.

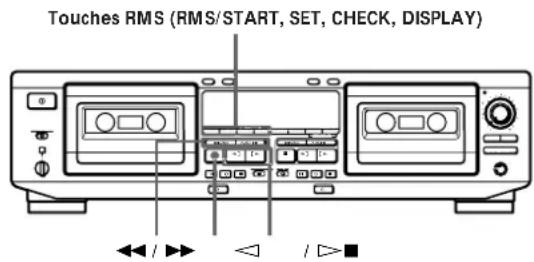

Création d'un programme (Lecture RMS)

En créé un programme, vous pouvez écouter des plages de la platine A dans l'ordre souhaite. La fonction RMS (Recherche aléatoire de plages) permet de creator un programme de 28 plages au maximum, soit 14 sur chaque face.

1 Appuyez sur RMS/START. "RMS" et un curseur clignotant apparaisent dans l'afficheur.
2 Appuyez sur (BACK) ou (FRONT) pour selectionner la face de la cassette. ou apparait dans l'afficheur.
3 Appuyez de façon repétée sur « ou » jusqu'à ce que le nombre de plage souhaïte apparaissé dans l'afficheur.

4 Appuyez sur SET pour memoriser votre selection. Pour programmer de nouveau la même plage, appuyez encore une fois sur SET.

5 Repetez les étapes 2 à 4 pour programmer d'autres plages.
Si "FULL" apparait dans I'afficheur.
Vouvasce déjàprogramme28plages et il n'est pas possible d'enprogrammerplus.
6 Appuyez sur RMS/START pour demarrer la lecture RMS. Les decibelmetres apparaisent dans l'afficheur.

Pour arrerter la lecture RMS

Appuyez une fois sur (CLEAR). Le programme RMS reste en mémoire.

Pour annuler la lecture RMS

Appuyez de façon repétée sur (CLEAR) jusqu'à ce que les décibelmétres apparaissent dans l'afficheur, ou ejectez la cassette de la platine A. Quand la lecture RMS est annulée, le programme RMS est automatiquement effacé.

Vous pouvez alterner entre I'affichage RMS et I'affichage des decibelmétres

Appuyez sur DISPLAY.

Vous pouvez écouter une nouvelle fois le même programme quand la lecture RMS est terminée

Appuyez sur RMS/START.

Remarques

• Pendant la lecture RMS, vous ne pouvez utiliser que CHECK, DISPLAY et sur la platine A, et ■, ««, »» sur la platine B.
• La fonction RMS risque de ne pas marcher correctement si l'espace vierge entre les plages est trop court.
• Si l'espace vierge entre les plages est long, la platine peut avancer la bande sur une partie de l'espace vierge.
• Si votre programme comprend un numéro pour une plage inexistante, ce numéro est omis pendant la lecture RMS.

Vérification de l'ordre des plages du programme

Appuyez sur CHECK.

A chaque pression sur cette touche, l'affichage indique les nombres des plages dans l'ordre de leur programmation.

Aprés la dernière plage du programme, "End" apparait dans l'afficheur.

(Voir page suivante)

Addition de plages à la fin d'un programme

Appuyez sur ■ (CLEAR), puis suivez les étapes 2 à 5 de "Création d'un programme (Lecture RMS)" de la page 9.

Pour creer un autre programme

Appuyez sur (CLEAR) jusqu'à ce que l'ordre de programmation revienne à 0 et que le curseur clignote au-dessus du nombre de plage 1, puis suivez les étapes 2 à 5 de la page 9.

Vous pouvez programmer des plages avec une télécommande Sony

Si vous ampli-tuner stéreo Sony a des touches RMS, procédez comme suit.

1 Allumez I'ampli-tuner et appuyez sur TAPE.
2 Appuyez sur RMS/START.
3 Appuyez sur ou pour selectionner la face avant ou arriere de la cassette, et sur les touches numériques et >10 pour spécifier les plages.
4 Appuyez de nouveau sur RMS/START pour demarrer la lecture RMS.

Remarque

Pour des informations détaillées au sujet des télécommandes d'ampli-tuner stéreo Sony avec fonction RMS,contactez vous revendeur Sony.

Calibrage automatique du courant de polarisation et du niveau d'enregistrement

Comme plusieurs types de cassettes sont en vente dans le commerce, la platine peut détecter automatiquement les caractéristiques d'égalisation appropriées et le courant de polarisation pour chaque type de cassette (ATS: Sélection automatique du type de cassette). Toutefois, vous pouvez encore Broker deGXrleurs résultats avec le calibrage automatique du courant de polarisation et du niveau d'enregistrement.

1 Introduisez la cassette que vous pouze enregistrer dans l'une des platines. Assurez-vous que les languettes de protection de la cassette n'ont pas ete brises.
2 Appuyez sur DECK A ou DECK B jusqu'à ce que "CAL" apparaisse dans l'afficheur.
3 Appuyez sur ou pour selectionner la face de la cassette a enregistrer.

Pour sélectionner	Appuyez sur
La face avant	▷
La face arrêté	◁

4 Appuyez sur PAUSE II pour démarrer le calibrage automatique.

Le calibrage automatique démarre (signaux d'essayi, rembobinage et lecture).

Pendant le calibrage, le compteur change de 9 à 0.

Quand le calibrage automatique est terminé, la bande est remboinée jusqu'à sa position d'origine, l'affichage du compteur redevient normal et la platine s'arrête.

5 Demarrez l'enregistrement propresment dit (voir page 6).

Pour annuler le calibrage automatique

Appuyez sur ■ de la platine utilisée.

Si “A” ou “B” clignote sans interruption

Le calibrage automatique a ete interrompu par:

— La fin de la bande. Inverséz le sens de défilament ou rembobinez la bande sur une nouvelle position pour pouvoir enregistrer le signal d'essay.
— Une cassette endommagée ou des têtes sales. Changez la cassette ou nettoyez et démagnetisç les têtes (voir page 19).

Mise à jour du calibrage

Si vous insérez une cassette et que "A CAL" ou "CAL B" apparait dans l'afficheur, cela signifie qu'il y a des données de calibrage automatique dans cette platine pour ce type de bande (I, II ou IV). Il est toute fois conseilé de proceder au calibrage chaque fois que vous introduisez une nouvelle cassette car les caractéristiques des cassettes de même type varient aussi.

Avant le recalibrage, n'oubliez pas d'effacer les données precedentes "A CAL" ou "CAL B" en appuyant sur DECK A ou DECK B. Procedez ensuite a partir de l'etape 2 du calibrage automatique.

Réglage automatique du niveau d'enregistrement (Fonction d'auto-réglage du son)

La fonction d'auto-reglage du son assure le réglage automatique du niveau d'enregistrement en fonction du niveau de créée de la source. Elle fonctionne pendant l'enregistrement normal, l'enregistrement de relais ou l'enregistrement simultané sur les deux platines.

1 Suivez les étapes 1 à 3 "Enregistrement sur une cassette" (voir page 6).

Verifiez que les languettes de protection de la cassette n'ont pas ete brises.

2 Appuyez sur REC

L'indicateur AUTO clignote et la platine regle automatiquement le niveau d'enregistrement. Une fois que le niveau d'enregistrement est regle, I'indicateur AUTO cette de clignoter et reste allumé.

3 Appuyez sur PAUSE ou

L'enregistrement commence.

Pour annuler la fonction d'auto-réglage du son

Appuyez sur ARL ou tournez REC LEVEL de sorte que l'indicateur AUTO s'éteigne. En agissant de l'une de ces deux manières pendant l'enregistrement, l'enregistrement continua, mais la fonction Auto Rec Level sera annulée.

Pour arrêtier l'enregistrement

Appuyez sur

Comment la fonction d'auto-reglage du son ajuste-telle le niveau d'enregistrement?

Pendant le clignotement de I'indicateur AUTO, la platine regle le niveau d'enregistrement aussi haut que possible sans qu'il y ait de distorsion. En cas d'entrec sonore excessive après le début de I'enregistrement, la platine reduit graduallement le niveau d'enregistrement.

Réglez le niveau d'enregistrement manuelle avec la commande REC LEVEL dans les cas suivants :

—Le niveau d'enregistrement ne peut pas etre regle correctement a cause de bruits excessifs dans la source de programme.
—Le niveau de la source de programme est trop faible et le niveau d'enregistrement n'augmente pas.

Pendant un passage calme dans la source de programme, par exemple dans de la musique classique, le niveau d'enregistrement peut rester faible pendant un certain temps. Si la source contient des passages à niveau sonore plus élevé plus loin sur la piste, reproduisez le passage au niveau le plus élevé pour pouvoir régler correctement le niveau.

—Le niveau d'enregistrement ne diminue pas pendant un certain temps.

La fonction d'auto-réglage du son risque de ne pas fonctionner correctement si vous essayez d'enregistrer le sonTraits par un égalisateur graphique de niveau très élevé.

Pour enregistrer avec un niveau d'enregistrement optimal

• Appuyez sur la touche REC ● pendant la lecture du passage au niveau le plus élevé à enregistrer pour éviter que le niveau d'enregistrement change après le commencement de l'enregistrement. Vous obtiendrez un enregistrement plus naturel.
• Si vous reproduisez la source de programme jusqu'à la fin après l'arrêt du clignotement de l'indicateur AUTO et son allumage, la platine réglera le niveau d'enregistrement optimal en fonction du passage de la source de programme contenant le niveau le plus élevé.

Le réglage du niveau d'enregistrement est maintainé même après la fin de l'enregistrement

Après l'enregistrement avec la fonction d'auto-reglage du son, l'indicateur AUTO reste allumé et le réglage du niveau d'enregistrement est inchangé. Procedez de l'une des manières suivantes pour annuler ce réglage:

• Appuyez sur ARL pour êtreindre l'indicateur AUTO.
• Tournez REC LEVEL.
• Mettez la platine hors tension.

Fondu à l'ouverture et fondu à la fermeture (Fader)

Vou puez graduallement augmenter le niveau sonore au début de l'enregistrement (fondu à l'ouverture) ou le diminuer à la fin de l'enregistre (fondu à la fermetre).

Cette fonction est très pratique, par exemple quand la cassette se termine avant la fin du disque, car ainsi la的最后一 plage n'est pas coupée abruptement.

Pour effectuer	Effectuez les démarches suivantes :
un fondu à l'ouverture	1 Suivez les étapes 1 à 4 de "Enregistrement sur une cassette" (voir page 6).
	2 Appuyez sur FADER. Pendant le fondu à l'ouverture, l'indicateur AUTO clignote. Une fois le fondu à l'ouverture terminé, l'indicateur AUTO s'allume si la fonction d'auto-réglage du son fonctionne, ou s'étçint si elle ne fonctionne pas.
un fondu à la fermeture	Appuyez sur FADER au moment où vous souhaitez commencer le fondu à la fermeture pendant l'enregistrement. Une fois le fondu à la fermeture terminé, "REC" clignote sur l'affichage et la platine passé en pause d'enregistrement.

Remarque

Le fondu à l'ouverture ou à la fermeture est impossible si vous avez utilisé REC LEVEL pour régler manuellement le niveau d'enregistrement à 0 (minimum) (voir page 7).

Copied'une cassette

Vou puez copier une cassette de la platine A sur une cassette de la platine B à vitesse normale ou rapide.

1 Introduisez une cassette enregistrée dans la platine A et une cassette vierge dans la platine B. Assurez-vous que les languettes de protection de la cassette dans la platine B n'ont pas ete enlevees.

2 Sélectionnez la ou les faces sur lesquelles enregistrer.

Pour enregistrer sur	Réglez DIRECTION MODE sur
Une face	←
Les deux faces	L'enregistrement sur la face arrêté de la cassette dans la platine B commence indépendamment de la lecture de la cassette dans la platine A.
	RELAY.L'enregistrement sur la face arrêté de la cassette dans la platine B commence simultanément avec la lecture de la face arrêté de la cassette dans la platine A.

3 Sélectionnéz la vitesse de copie.

Pour sélectionner	Appuyez sur HIGH/NORMAL
Vitesse normale	Une fois
Vitesse rapide	Deux fois

"HIGH" ou "NORM" apparait dans l'afficheur. La platine se met en pause de copie.

(Voir page suivante)

4 Sélectionnez la face à partir de laquelle la copie doit commencer.

Pour enregistrer à partir de	Appuyez sur
La face avant	▷
La face arrêté < □

5 Appuyez sur PAUSE II de la platine B pour commencer la copie.

Pour arrerter la copie

Pendant	Appuyez sur
La copie normale	sur la platine B
La copie rapide	sur les deux platines

Pendant la copie rapide

Seule la touche ne peut etre utilisée.

Vous n'avez pas besoin de regler le niveau d'enregistrement ou de selectionner le systeme de reduction de bruit Dolby pendant la copie

La copie est automatiquement effectue au même niveau d'enregistrement et le système Dolby selectionné est le même que celui de l'enregistrement original dans la platine A. Si toute fois vous voulez contrôler le son pendant la copie normale, réglez DOLBY NR sur le système utilisé pour la cassette dans la platine A (voir page 5).

La vitesse de lecture est ajustable pour la platine A (TC-WE825S/WE725 seulement)

Voir page 5.

Remarque

Si un téléviseur se trouve aproximiete de la platine a cassette, du bruit peut etre audible pendant la copie rapide. Dans ce cas, eteignez le televiseur ou eloignez-le de la platine.

Copie de passages particuliers

Cecin'estpossiblequependantlacopiernormale.

1 Appuyez sur de la platine A au début du passage que vous poulez omettre. La platine B se met en pause d'enregistrement.
2 Localisez le point où vous pouze poursuivre l'enregistrement sur la platine A, puis arrêtez la cassette.
3 Appuyez sur PAUSE II de la platine B pour poursuivre la copie.

Enregistrement successif sur les deux platines (Enregistrement de relais)

Vou puez efectuer un enregistrement continu qui commencera sur la cassette dans la platine A et se terminera sur la cassette dans la platine B.

1 Insérez des cassettes vierges dans les deux platines.
Verifiez que les languettes de protection des cassettes ne sont pas enlevées.
2 Sélectionnez le système de réduction de bruit Dolby (voir page 7).
3 Reglez DIRECTION MODE sur RELAY.
4 Appuyez sur REC de la platine A. La platine A passera en pause d'enregistrement.
5 Demarrez la lecture de la source de programme.
6 Ajustez manuellement le niveau d'enregistrement, si nécessaire (voir page 7).
7 Demarrez I'enregistrement.

Pour enregistrer à partir de	Appuyez sur
La face avant	sur la platine A
La face arrêté	sur la platine A

Pour arrêter l'enregistrement de reliais

Pendant	Appuyez sur
L'enregistrement sur la platine A	■ de la platine A
L'enregistrement sur la platine B	■ de la platine B

Remarque

Vérifiez que de la platine B apparait dans l'afficheur. S'il n'apparait pas, appuyez une fois sur de la platine B; sinon, l'enregistrement de relais s'arrête à la fin de la face arrrière de la cassette dans la platine B.

Enregistrement de la même source sur les deux platines (Enregistrement simultané)

Vou puevez enregistrer simultanement la meme source sur les cassettes inserees dans les platines A et B.

1 Insérez des cassettes vierges dans les deux platines. Vérifiéz que les languettes de protection des cassettes n'ont pas été enlevées.
2 Sélectionnez le système de réduction de bruit Dolby (voir page 7).
3 Sélectionnéz la ou les faces à enregistrer.

Pour enregistrer sur	Réglez DIRECTION MODE à
Une seule face	←
Les deux faces	→

4 Appuyez sur A+B REC.
Les deux platines passent en pause d'enregistrement.
5 Demarrez la lecture de la source de programme.
6 Reglez manuellement le niveau d'enregistrement, si nécessaire (voir page 7).
7 Sélectionnez la face sur laquelle l'enregistrement doit commencer pour les deux platines.

Pour commencer l'enregistrement	Appuyez sur
Sur la face avant	▷
Sur la face arrêté	◁

8 Appuyez sur PAUSE II sur la platine B.

L'enregistrement simultané démarre.

Pour arrêtier l'enregistrement simultané

Appuyez sur sur les deux platines.

PAUSE II et REC MUTING (voir page 16) sur la platine B peuvent controler les deux platines en même temps.

Pendant l'enregistrement simultané, PAUSE et REC MUTING de la platine B contrôlent les deux platines, mais pas PAUSE et REC MUTING de la platine A.

Enregistrement d'un programme (Copie RMS)

Vou puevez enregistrer un programme RMS que vous avez créé (voir "Creation d'un programme (Lecture RMS)" à la page 9). Cette fonction n'est utilisable qu'à vitesse normale.

1 Introduisez la cassette enregistrée dans la platine A et une cassette vierge dans la platine B. Assurez-vous que les languettes de protection de la cassette dans la platine B n'ont pas ete enlevees.
2 Programme des plages sur la platine A (voir les étapes 1 à 5 de la page 9).
3 Appuyez sur HIGH/NORMAL une fois pourmettre la platine en attente d'enregistrement.
4 Sélectionnez la face de la cassette dans la platine B, sur laquelle vous pouze enregistrer.

Pour commencer l'enregistrement	Appuyez sur
Sur la face avant	▷
Sur la face arrière	◁

5 Appuyez sur RMS/START ou PAUSE II de la platine B pour demarrer la copie RMS.

Pour arrerter la copie RMS

Appuyez sur ■ sur la platine B. Le programme RMS reste ménorisé même lorsque la copie RMS est terminée.

Pour creer un espace vierge sur la cassette avant de commencer la copie RMS

Vou pouve zer creer un espace vierge de 4 secondes ou plus sur la cassette dans la platine B en appuyant sur REC MUTING O apres I'etape 4.

Pour les détails, voir "Insertion d'un espace vierge pendant l'enregistrement (Silencieux d'enregistrement)" à la page 16.

Un espace de 10 secondes est automatiquement creé sur la cassette quand vous commencez la copie RMS si :

—youinserezuneuvellecassete dansla platineB;
— la bande de la cassette dans la platine B est rembobinee jusqu'a son debut et s'est automatiquement arrêtée.

Insertion d'un espace viergependant I'enregistrement(Silencieux d'enregistrement)

Voupe ouvez inserer un espace vierge de quatre secondes entre les plages. Les espaces vierges permettent de localiser le début de plages spécifiques après l'utilisation de la fonction Multi-AMS (voir page 8). Cette fonction permet egressement d'effacer des passages indesirables sur la bande.

1 Commencez I'enregistrement.
2 Appuyez sur REC MUTING O à l'endroit où vous poulez insérer un espace vierge. "REC" clignote dans l'afficheur et un espace vierge est enregistré sur la cassette. Au bout de 4 secondes, II s'allume et la platine se met en pause d'enregistrement.
3 Appuyez sur PAUSE II pour poursuivre I'enregistrement.

Si vous voulez insérer un espace vierge de plus de 4 secondes

Tenez REC MUTING enforcée tant que nécessaire.
Au bout de 4 secondes, "REC" clignote plus rapidement.

Quand vous relâchez REC MUTING O, II s'allumc et la platine se met en pause d'enregistrement. Appuyez sur PAUSE II pour poursuivre l'enregistrement.

Enregistrement synchronisé avec un lecteur CD via un cable de contrôle A1

En appuyant sur SYNCHRO, vous pouvez sur votre platine effectuer un enregistrement synchronisé avec un lecteur CD Sony raccordé aux connecteurs CONTROL A1 via un cable de contrôle A1 en option (voir page 4). Ce cable permet des fonctions avances non disponibles avec la fonction d'enregistrement synchronisé avec un lecteur CD par télécommande des modèles précédents. Le supplément annexe à ce manuel donne des informations complémentaires sur les opérations rendues possibles par le cable de contrôle A1.

1 Reglez le selecteur de source de l'amplificateur à lecteur CD.
2 Insérez un CD dans le lecteur CD.
3 Sélectionnéz le mode de lecture (CONTINUE, SHUFFLE ou PROGRAM) sur le lecteur CD.
4 Insérez une cassette dans la platine B.
5 Sélectionnez la ou les faces à enregistrer.

Pour enregistrer sur	Réglez DIRECTION MODE sur
Une face	↔
Les deux faces	↔ ou RELAY

6 Sélectionnez la face à partir de laquelle l'enregistrement doit commencer sur la platine B.

Pour enregistrer à partir de	Appuyez sur
La face avant	▷
La face arrêté	◁

7 Appuyez sur SYNCHRO.

Si le lecteur CD est pourvu d'une fonction de recherche de create :

L'indicateur de la touche SYNCHRO s'allumera et le lecteur CD localisera le niveau de signal maximum parmi les plages à enregistrer pendant que la platine ajustera le niveau d'enregistrement. Une fois l'ajustement du niveau d'enregistrement terminé, l'enregistrement synchronisé du CD demarrera.

Si vous lecteur CD est sans fonction de recherche de crête :

Le lecteur CD passes en pause de lecture et la platine B en pause d'enregistrement. Appuyez sur PAUSE sur la platine B pour demarrer l'enregistrement synchronisé.

Pour arrerter l'enregistrement synchronisé d'un CD

Appuyez sur la platine B ou sur le lecteur CD.

Yououpouvezutiliserla telecommande en optionour opérer le lecteur CD

Pour demarrer le lecteur CD, appuyez deux fois sur II pourmettrelelecteurCD en pause,appuyez une fois surI;pourlocaliser uneplage du CD,appuyez sur ou

Si l'indicateur de la touche SYNCHRO s'esteint après trois clignotements

L'enregistrement sur la bande est impossible parce que la ou les languettes de protection de la cassette ont ete enlevees.

Longueur de bande utilisé pour l'enregistrement

Les plages sur un CD sont de longueur variable. Les CD de musique classique et d'autres ont souvent des plages dépassant le temps d'enregistrement d'une seule face d'une cassette. Dans ce cas, passez à l'enregistrement manuel.

Pour enregistrer depuis le milieu de la bande

Une cassette insérée, qui n'a pas été lue ou enregistrée sur la platine, est considérée comme une cassette neue par la platine, même si l'emplacement actuel est au milieu de la bande. La platine fera défiler la bande pendant 10 secondes avant de démarrer
l'enregistrement synchro du CD en évitant la partie correspondant à l'amorce. Pour démarrer
l'enregistrement synchro du CD sans les 10 secondes de retard, lisez ou enregistrrez quelques secondes sur la bande avant de commencer la procédure
d'enregistrement synchronisé du CD.

Si la bande arrive à sa fin pendant l'enregistrement synchronisé d'un CD sur la face avant de la bande (s'allume) et que DIRECTION MODE est réglé sur ou RELAY

L'enregistrement de la plage s'arrête immidiatement, la direction de la bande est inversée, et l'enregistrement reprend depuis le début de la plage. Si la bande arrive a sa fin sur la face arrière (< s'allume), l'enregistrement synchronisé du CD s'arrête et le lecteur CD arrête la lecture.

Remarques

• Pour éviter l'arrêt de l'enregistrement, n'appuyez pas sur les touches de fonctionnement du lecteur CD pendant l'enregistrement synchronisé d'un CD.
• Certaines touches de fonctionnement de la platine sont inopérantes pendant l'enregistrement synchronisé d'un CD.

Précautions

Sécurité

• Ne pas démonter le coffret car il y a risque d'électrocution. Pour toute réparation adressez-vous uniquement à un technicien qualifié.
• Si un liquide ou un solide tombait dans le coffret, débranchez la platine et faites-la contrôle par un technicien qualifié avant de la remetre en service.

Sources d'alimentation

• Avant demettre la platine en marche,verifie que sa tension de fonctionnement est identique a celle du secteur local. La tension de fonctionnement est indiquee sur la plaque signaletique a l'arriere de la platine.
• Si la platine ne doit pas etre utiliser pendant longtemps, débranchez-la de la prise secteur. Pour débrancher le cordon d'alimentation, tirez sur la fiche. No jamais tirer sur le cordon proprement dit.
• Le cordon d'alimentation secteur ne doit être changé que par un technicien compétent.

Fonctionnement

• A cause d'un mécanisme de sécurité, les touches de fonction sont inopérantes si le logement de la cassette n'est pas complètement clos, si aucune cassette ne se trouve dans le logement ou si la cassette a été mal introduite.
• N'oublicz pas d'arreter la bande avant demettre la platine à cassette hors tension. Sinon, la bande pourrait etre endommagée.

Installation

• Installez la platine à cassette dans un endroit où la ventilation est suffisante afin d'éviter toute surchauffe interne.
• Ne pas installer la platine : — sur une surface molle comme une couverture, car les orifices de ventilation pourrait etre bouches ;
  — près d'une source de chaleur;
  —en plein soleil;
  en position inclinee;
  — dans un lieu exposé à de la poussière ou à ces chocs mécaniques.

Nettoyage

Nettoyez le coffret, le panneau et les commandes avec un chiffon doux légèrement impregné d'une solution détergente neutre. Npas utiliser de tampons abrasifs, poudre à récurer ou diluant, comme l'alcool ou la benzine.

Pour toute question ou problème au sujet de la platine, veuillez contacter vous revendeur Sony le plus proche.

Remarques sur les cassettes

Pour protéger un enregistrement sur la face A ou B

Brisez la languette appropriée.

Languette pour la face A

Languette pour la face B

Face A

Pour enregistrer une cassette sans languette de protection

Recouvre l'orifice approprié avec du ruban adhésif.

m : x = 1 或 3x + 4y + 1 = 0

Quand vous utilisez une cassette de type II ou IV, veillez ane pas recouvrir les orifices de détction servant a déterminer le type de cassette.

Orifices de détction Orifices de détector

A propos des cassettes de plus de 90 minutes

Il n'est pas conseilé d'utiliser des cassettes de plus de 90 minutes, sauf pour un enregistrement ou une lecture de longue durée. Les bandes de ces cassettes sont très fines et se détenent facilement.

Manipulation des cassettes

• Afin de ne pas salir les têtes et le parcours de la bande, évitez de toucher la surface de la bande.
• Evitez deposer des cassettes près d'appareils contenant un aimant, comme un haut-parleur ou un amplificateur, car ils risquent de causeurs des distorsions et d'effacer l'enregistrement.
• Ne pas exposer les cassettes au soleil, à des températures extrément basses ni à l'humidité.

Nettoyage

Démagnetisation des têtes

Au bout de 20 à 30 heures d'utilisation, ou quand vous remarquez un sifflement ou une perte des haute fréquences, demagnetisez les têtes avec un demagnetisé pour platines à cassette en vente dans le commerce. Veuillez suivre les instructions du demagnetiséur.

Nettoyage des têtes et du parcours de la bande

Nettoyez les têtes et le parcours de la bande toutes les 10 heures de fonctionnement pour prévenir :

• une dépréciation de la qualité du son
• une diminution du niveau sonore
• un pleurage et un scintillagement excessifs
• une perte de son
• un effacement incomplete
• une alteration de la fonction d'enregistrement

Pour obtenir un enregistrement optimal, il est conseilé de nettoyer les têtes et le parcours de la bande avant chaque enregistrement.

1 Appuyez sur pour ouvrir le logement de la cassette. Saisissez le volet avant des deux cotés et soulevez-le avec précaution pour l'enlever.
2 Arrêtez la platine et essuyez les têtes, les galets presseurs et les cabestans avec un coton-tige légèrement impregné d'alcool ou de liquide de nettoyage pour platine en vente dans le commerce.
3 Remettez le volet du logement en place.

En cas de panne

Si vous rencontres une des difficultés suivantes quand vous utilisez la platine à cassette, consultez ce guide pour résoudre le problème. Si le problème persiste, adressez-vous à votre revendeur Sony.

Les touches de fonction ne sont pas opérantes.

La platine vient juste d'être allumée et ne fonctionne pas pendant 3 secondes. Attende que Il dessc de clignoter.
Vérifiez que la cassette est bien introduite et que le logement de la cassette est complètement fermé.

La lecture ou I'enregistrement est impossible.

Il n'y a pas de cassette dans le logement.
La cassette est terminée.
La bande est detendue. Retendez-la.
La languette de protection a ete enlevee de la cassette (voir page 18).
Vérifiez si le réglage de l'amplificateur est correct.
Vérifiez si les fiches ne sont pas desserrées.
Les têtes et le parcours de la bande sont sales. Nettoyez-les (voir page 19).
La tete d'enregistrement/lecture est magnétisée. Demagnetisez-la (voir page 19).

Pleurage et scintillement excessifs ou perte de son.

Les cabestans et les galets presseurs sont sales. Nettoyez-les (voir page 19).

Diminution du niveau sonore, perte de son ou mauvaise reproduction des hautes fréquences/Effacement incomplet de la cassette/Augmentation du bruit.

La tete d'enregistrement/lecture ou d'effacement et le parcours de la bande sont sales. Nettoyez-les (voir page 19).
La tete d'enregistrement/lecture ou d'effacement est magnétique. Démagnetisez-la (voir page 19).

Bourdonnement ou bruit.

La platine a cassette est pres d'un téléviseur ou d'un magnétoscope. Eloignez la platine du téléviseur ou du magnétoscope.
La platine est installee sur ou sous l'amplificateur. Eloignez-la de I'amplificateur.

Son déséquilibre.

Verifiez que la position de la commande DOLBY NR est la même que lors de l'enregistrement de la cassette. Un déséquilibre du son est possible lorsqu'une cassette enregistrée en Dolby NR S est lue en Dolby NR B ou C, ou quand une cassette enregistrée en Dolby NR B ou C est lue avec un Dolby NR S (TC-WE825S seulement).
La platine a cassette est installec pres d'un téléviseur ou d'un magnétoscope. Eloignez la platine du téléviseur ou du magnétoscope.

La bande s'arrête avant d'être entierement rembobinée.

La bande est detendue. Retendez-la.
Si "M" est affché, appuyez de manière repétée sur MEMORY jusqu'à sa disparition.
Le boitier de la cassette est déformé. Utilisez une autre cassette.

La fonction Multi-AMS n'opere pas correctement.

Une des plages contient une longue pause, un passage à basses fréquences ou à volume très faible, une augmentation graduelle de volume ou une baisse de volume.
L'espace entre les plages est inférieur a 4 secondes. Inserez un espace vierge de 4 secondes avec REC MUTING O.
La puissance du signal des canaux croit et gauche est très différente.
L'espace entre les plages est parasite.
Vous avez appuye sur ou immediatement avant le début de la plaque suivante ou immediatement après le début de la plaque actuelle.

La fonction DOLBY NR ne fonctionne pas correctement pendant le lecture.

La fonction Contrôle de vitesse est en service et les caractéristiques de fréquence du son sont déformées. Appuyez sur la touche PITCH CONTROL pour annuler cette fonction (TC-WE825S/WE725 seulement).

Les fonctions d'avance et de remboinage rapides ne fonctionnent pas (TC-WE825S/WE725 seulement).

Vous avez appuyé sur (ou ) alors qu'il restait un peu de bande dans cette direction. Ceci est prévu pour la protection de la bande.
Pour la protection de la bande, l'avance rapide ou le remboinage a grande vitesse sont utilisables seulement pendant un temps court, ou pas du tout en cas de sollicitation au milieu de la bande.

Pendant l'avance rapide ou le remboinage, le bruit de la bande est excessif.

Ce bruit est causé par la cassette et ne provient pas d'un problème mécanique.

ne fonctionne pas.

La platine lit ou enregistr. Appuyez sur ou PAUSE pour arrer la lecture ou l'enregistrement avant d'appuyer sur
Il y a eu une panne d'électricité, la platine a été misc hors tension ou le cordon d'alimentation a été débranché pendant le fonctionnement. Rebranchez ou coupe la platine, puis remettez-la sous tension.

Specifications

Système

Système d'enregistrement

4 pistes, 2 canaux stereo

Temps d'avance rapide (approx.)

90 sec. (avec une cassette Sony C-60)

Temps de rembobinage rapide (approx.) (TC-WE825S et TC-WE725单单)

45 sec. (avec une cassette Sony C-60)

Courant de polarisation

Courant alternatif

Rapport signal sur bruit (à niveau de crête et pondéré avec Dolby NR hors service)

Cassette type I, Sony Type I (NORMAL) : 55 dB

Cassette type II, Sony Type II (HIGH): 57 dB

Cassette type IV, Sony Type IV (METAL) : 58 dB

Amélioration du rapport signal/bruit (valeur approximatives)

Avec Dolby B en service: 5 dB à 1 kHz, 10 dB à 5 kHz

Avec Dolby C en service: 15 dB à 500 Hz, 20 dB à

1 kHz

Avec Dolby S en service (TC-WE825S seulment) :

10 dB à 100 Hz, 24 dB à 1 kHz

Distorsion harmonique

0.4% (avec cassette type I, Sony Type I (NORMAL) :

160 nWb/m 315 Hz, 3e H.D.)

1,8% (avec cassette type IV, Sony Type IV (METAL):

250 nWb/m 315 Hz, 3e H.D.)

Réponse en fréquence (Dolby NR hors service)

Type de cassette
Cassette type I, Sony Type I(NORMAL)	30 – 16 000 Hz (±3 dB, IEC),20 – 17 000 Hz (±6 dB)
Cassette type II, Sony Type II(HIGH)	30 – 17 000 Hz (±3 dB, IEC),20 – 18 000 Hz (±6 dB)
Cassette type IV, Sony Type IV(METAL)	30 – 19 000 Hz (±3 dB, IEC),20 – 20 000 Hz (±6 dB),30 – 13 000 Hz (±3 dB, -4 dBenregistrement)

Pleurage et scintillage

± 0,13% W. crete (IEC)

0.07% W.RMS (NAB)

± 0,18% W. créte (DIN)

Plage de variation de la vitesse (approx.)

-30a+30%

Entrées

Entrées de ligne (prises cinch)

Sensibilité: 0,16 V

Impedance d'entree: 47 kohms

Sorties

Sorties de ligne (prises cinch)

Niveau de sortie nominal: 0,5 V à impédance de

charge de 47 kohms

Impedance de charge: Supérieure à 10 kohms

Casque (prise stereo 6,35)

Niveau de sortie: 0,25mW à impédance de charge de

32 ohms

Généralités

Alimentation

Lieu d'achat Source d'alimentation
Europe continentale	CA 220 – 230 V, 50/60 Hz
Autres pays	CA 120/220/230 – 240 V, 50/60 Hz

Consummation

30W

Cordons de liaison audio (2 fiches cinch - 2 fiches

cinch) (2)

Accessoire en option

S'adresser au revendeur Sony le plus proche pour la

disponibilité de la télécommande.

La conception et les specifications peuvent être modifiées sans préavis.

Informations complémentaires

Glossaire

ATS

Selection automatique du type de cassette. La platine regle automatiquement les caractéristiques d'égalisation appropriées ainsi que le courant de polarisation en fonction du type de la cassette introduite dans la platine.

Calibrage automatique

Réglage automatique du courant de polarisation et du niveau d'enregistrement pour la cassette introduite dans la platine.

Ce réglage fonctionné avec le système ATS de la platine ( Sélection automatique du type de cassette, voir ci-dessus) pour donner les mêleurs résultats possible avec n'imprime celle cassette.

Filtre multiplex

Il s'agit d'un filtré qui elimine les signaux de la porteuse stéreo de 19kHz et de la sous-porteuse de 38kHz , qui peuvent alterer le système de réduction de bruit Dolby. Bien que la plupart des ampli-tuners soient équipés de ce filtré, si vous obtenez des résultats médiocres lors de l'enregistrement d'émissions FM avec le système Dolby, votre ampli-tuner n'a probablement pas de filtré ou le filtré fonctionne mal. Dans ce cas, réglez le sélecteur DOLBY NR de la platine sur ON FILTER.

Fonction d'auto-reglage du son

Cette fonction regle automatiquement le niveau d'enregistrement conformément au niveau de signal de crete de la source de programme avant l'enregistrement. Activée, cette fonction réduit graduèlement le niveau d'enregistrement quand le niveau du signal augmente excessivement pendant l'enregistrement.

Multi-AMS

Cette fonction (recherche de plage musicale) permet de localiser le début d'une plage dans la limite de 30 plages, avant ou après la plage en cours grâce au système de détction des espaces vierges (de plus de 4 secondes) entre les plages.

Signaux d'essay

Ce sont des signaux (10 kHz et 400 Hz) émis par la platine pour, le calibrage du courant de polarisation et du niveau d'enregistrement.

Système de réduction de bruit Dolby

Système qui élimine le souffle de la bande en accentuant les signaux de bas niveau dans la plage des hauteures féquences pendant l'enregistrement, puis en les attenuant pendant la lecture.

Il y a quatre types de système : A, B, C et S (TC-WE825S seulement). Le type A est réservé à l'usage professionnel et n'est pas disponible sur cette platine ; les types B, C, et S sont pour le grand public.
Le Dolby S réduit au maximum le bruit, ensuite le C puis le B.

Système Dolby HX PRO

Système réduisant la distorsion et le bruit dans la réponse en haute fréquence pendant l'enregistrement. Une cassette enregistrée avec ce système conserve sa haute qualité lorsqu'elle est reproductive sur d'autres platines à cassette.

Index

Index

A,B,C

Accessoires

en option 21

fournis 4,21

ATS 11,22

Cable de contrôle A1 4, 16

Calibrage automatique 11, 22

Cassette

ejection 5,7

nettoyagedu parcours 19

protection de l'enregistrement 18
remarques 18

types 18

Copie

copie a vitesse normale 13

copie rapide 13

copie RMS 15

de passages particuliers 14

Copie RMS 15

Cordons de liaison audio 4, 21

D

Déballage 4

Detecteur de musique automatique. Voir Multi-AMS

Différences entre les modèles 2

E

En cas de panne 20

Enregistrement

de la même source sur les deux platines. Voir

Enregistrement simultané

enregistrement de base 6

enregistrement synchronisé d'un CD 16

emissions FM 7

successivement sur les deux platines. Voir

Enregistrement de relais

Enregistrement de relais 14

Enregistrement simultané 15

Enregistrement synchronisé d'un CD 16

F, G, H

Fader 13

FILTER. Voir Filtre multiplex

Filtre multiplex 7, 22

Fonction d'auto-reglage du son 12, 22

Fonction de contrôle de la vitesse 5

Fondu

à la fermetre. Voir Fader

à l'ouverture. Voir Fader

Grande vitesse

avance rapide 5

remboinage rapide 5

I, J, K, L, M, N, O, P, Q

Insertion

cassette 5,6

espace vierge 16

Lecture

lecture automatique 8

lecture de base 5

lecture méorisée 8

lecture RMS 9

Lecture mémorisée 8

Lecture RMS

contrôle de l'ordre des plages 9

Lecture automatique 8

Localisation

debut de la bande 8

plages 8

point particulier 8

Multi-AMS 8,22

Nettoyage

coffret 18

têtes et parcours de la bande 19

R,S,T,U,V,W,X,Y,Z

Raccordement

apercu 4

raccordements 4

Recherche aléatoire de musique. Voir lecture ou

copie RMS

Recherche.Voir Localisation

Réglage

réglage automatique du niveau. Voir Fonction

d'auto-reglage du son

réglage manuel du niveau d'enregistrement 7 volume 5

Sélection automatique de bande. Voir ATS

Signaux d'essai 11, 22

Silencieux d'enregistrement 16

Specifications 21

Système de réduction de bruit Dolby 5,7,22

Système Dolby HX PRO 7, 22

Telecommande 21

Tetes

démagnetisation 19

nettoyage 19

Nomenclature

Touches

A+B REC (enregistrement simultané) 15

ARL (réglage automatique du niveau

d'enregistrement) 12

CHECK 9

DECK A/DECK B 11

DISPLAY 9

FADER 13

HIGH/NORMAL 13, 15

MEMORY 8

PAUSE 5-7,11-13,15,16

PITCH CONTROL 5

REC ● (enregistrement) 6, 12, 14

REC MUTING (silencieux d'enregistrement)

16

RESET 8

RMS/START 9.15

SET 9

SYNCHRO 16

(ejection) 5-7, 19

( arrêt/RMS CLEAR) 5,7,9,13

(lecture face avant/RMS FRONT) 5-16

(lecture face arrriere/RMS BACK) 5,7-11

13-16

avance et rembobinage rapides/

AMS/RMS+/-) 5,8,9

Sélecteurs et interrupteurs

DIRECTION MODE 5,6,13-16

DOLBY NR 7

REC (enregistrement) LEVEL 7

Prises

CONTROL A1 4

LINE IN 4

LINE OUT 4

PHONES 5

Divers

Decibelmetres 7

Indicateur AUTO 6,12,13

Logement de cassette 5, 6, 19

ADVERTENCIA

Portacassette 5,6,19

Cabos de ligaçao de audio (2 fichas RCA-2 fichas RCA) (2)

Acessório optional

Telecomando RM-J910
