EDVW5100 - Lave-vaisselle Everglades - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	12 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes (Éco, Intensif, Normal, Rapide, Prélavage)

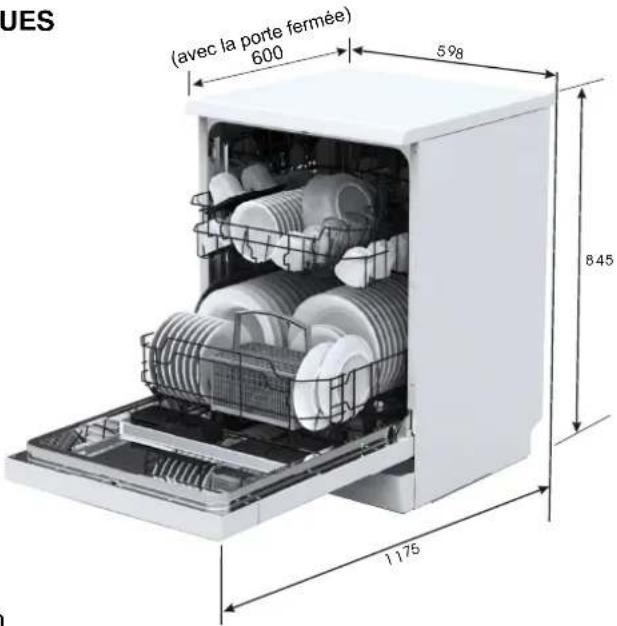

Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Consommation d'eau par cycle	11 litres
Fonctionnalités supplémentaires	Départ différé, Indicateur de sel, Indicateur de rinçage
Entretien	Nettoyage régulier des filtres, utilisation de produits de nettoyage spécifiques
Sécurité	Système anti-débordement, verrouillage de sécurité pour enfants
Garantie	2 ans

FOIRE AUX QUESTIONS - EDVW5100 Everglades

Le lave-vaisselle ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Le lave-vaisselle fait un bruit anormal pendant le cycle de lavage, que faire ?

Vérifiez s'il y a des objets coincés dans les bras gicleurs ou dans le filtre. Assurez-vous que le lave-vaisselle est de niveau.

Les assiettes ne sortent pas propres, quelle en est la raison ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et que vous utilisez un détergent adéquat. Évitez de surcharger le lave-vaisselle.

Le lave-vaisselle laisse des résidus de détergent, que faire ?

Vérifiez que le compartiment de détergent se ferme correctement et que vous utilisez la bonne quantité de détergent. Nettoyez le filtre si nécessaire.

Le lave-vaisselle dégage une odeur désagréable, que faire ?

Nettoyez le filtre et le bras gicleur. Vérifiez l'intérieur pour des résidus alimentaires et lancez un cycle de lavage à vide avec du vinaigre.

Le programme de lavage ne se termine pas, que faire ?

Vérifiez que le tuyau de drainage n'est pas obstrué et que la pompe fonctionne correctement. Si le problème persiste, contactez le service client.

Comment régler la dureté de l'eau sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour ajuster les paramètres de dureté de l'eau. Généralement, cela se fait via le panneau de contrôle.

Puis-je utiliser des tablettes de détergent dans ce lave-vaisselle ?

Oui, vous pouvez utiliser des tablettes de détergent, mais assurez-vous de suivre les recommandations du fabricant pour la quantité.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre selon les instructions du manuel, rincez-le sous l'eau courante et replacez-le une fois qu'il est propre.

MODE D'EMPLOI EDVW5100 Everglades

• Veuillez lire attentivement ce manuel avant d'utiliser le lave-vaisselle, il vous aidera à utiliser et entretenir correctement le lave-vaisselle
• Conservez-le pour référence ultérieure.
  • Transférez-le à tout autre propriétaire de l'appareil.

Ce manuel contient des paragraphes relatifs aux instructions de sécurité, aux instructions d'utilisation, aux instructions d'installation, des conseils de dépannage, etc.

AVANT D'APPELER LE SERVICE APRES-VENTE

• Consultez le paragraphe sur les Conseils de Dépannage, il vous aidera à résoudre vous-même certains problèmes fréquents.
• Si vous ne pouvez pas résoudre les problèmes de vous même, veuillez requérir l'aide de techniciens professionnels.

NOTE :

Le constructeur, poursuivant une politique de développement et d'améliorations constantes du produit, peut procéder à des modifications sans préavis.

Le fabricant ou le vendeur responsable doit également être en possession de ce manuel d'instructions destiné à l'utilisateur.

TABLE DES MATIERES

Informations de sécurité....3

Mise au rebut ....6

Manuel d'instructions abrégé....7

Instructions d'utilisation......8

Panneau de commandes....8

Fonctions du lave-vaisselle 8

Avant la première utilisation ....9

A. Adoucisseur d'eau....9
B. Charger le sel dans l'adoucisseur ....10
C.Remplir le dispenseur d'aide au rinçage 11
D. Fonction du détergent 12

Chargement des paniers....13

Attention avant ou après le chargement des paniers du lave-vaisselle ....13

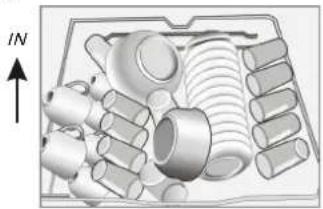

Chargement du panier supérieur....15

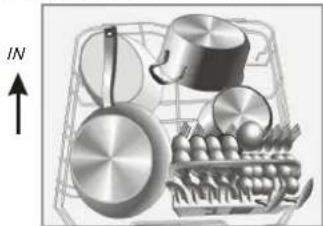

Chargement du panier inférieur....15
Panier à couverts....15

Commencer un programme de lavage ....16

Tableau des cycles de lavage 16
Mettre l'appareil en marche 17
Changer de programme ....17
A la fin du cycle de lavage....18

Entretien et nettoyage....18

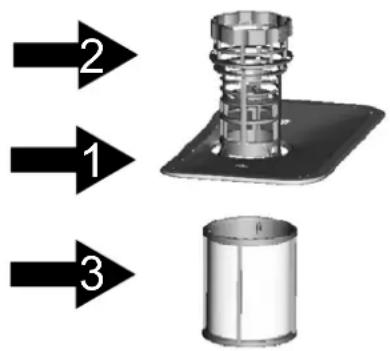

Système de filtrage....18
Entretien du lave-vaisselle....20

Instructions d'installation....21

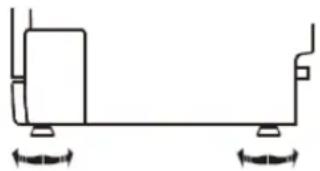

Positionnement de l'appareil....21
A propos de la connexion électrique....21
Connexion de l'eau....22
Etapes de l'installation du lave-vaisselle....23

Conseils de dépannage 23

Codes d'erreur....26

ATTENTION ! Lorsque vous utilisez votre lave-vaisselle, suivez les précautions figurant ci-dessous :

■ Cet appareil est destiné à un usage domestique et autres applications similaires telles que :
- espace cuisine pour le personnel dans un magasin, des bureaux ou tout autre environnement de travail ; - maisons de ferme ;
- pour les clients d'un hôtel, motel ou tout autre environnement résidentiel ;
- environnements de type bed and breakfast.
■ Cet appareil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes avec un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances s'ils sont encadrés ou ont reçu les instructions nécessaires relatives à l'utilisation de l'appareil en toute sécurité et s'ils comprennent les risques qui y sont liés. Ne pas laisser des enfants jouer avec l'appareil. Les travaux d'entretien et le nettoyage ne doivent pas être réalisés par des enfants sans surveillance (pour EN60335-1).
■ Cet appareil n'est pas destiné à être utilisé par des personnes, y compris des enfants, ayant un handicap physique, sensoriel ou mental, ou des personnes manquant d'expérience ou de connaissances, excepté si elles peuvent bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'un encadrement ou d'instructions d'utilisation de l'appareil (pour IEC60335-1).
■ Cet appareil est uniquement destiné à un usage domestique en intérieur.
■ Pour vous prémunir contre le risque d'électrocution, n'immergez jamais l'unité, le cordon ou la prise dans de l'eau ou tout autre liquide.
■ Débranchez l'appareil avant le nettoyage et l'entretien.
■ Utilisez un chiffon doux humide et du savon doux puis séchez à l'aide d'un chiffon sec.

INSTRUCTIONS DE MISE À LA TERRE

• Cet appareil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre réduira le risque d'électrocution en fournissant une voie de résistance moindre pour le courant électrique. L'appareil est équipé d'un cordon comportant un conducteur de terre et une fiche de mise à la terre.
  ■ La fiche doit être branchée dans une prise appropriée installée et mise à la terre conformément à toutes les normes et réglementations locales.
  ■ Un mauvais raccordement du conducteur de mise à la terre présente un risque d'électrocution.
  ■ Consultez un électricien qualifié ou un technicien de l'entretien en cas de doute sur la mise à la terre de l'appareil.
  ■ Ne modifiez pas la fiche fournie avec l'appareil si elle ne convient pas à la prise.
  ■ Faites installer une prise adaptée par un électricien qualifié.
  ■ Ne malmenez pas l'appareil, ne vous asseyez pas dessus, ne montez pas sur la porte de façade ou les paniers du lave-vaisselle.
  ■ Ne faites pas fonctionner le lave-vaisselle si tous les panneaux ne l'enveloppe ne sont pas en place.
  ■ Ouvrez la porte de façade avec précaution lorsque le lave-vaisselle est mis en route, il existe un risque de projection d'eau.
  ■ Ne placez pas d'objets lourds et ne montez pas sur la porte de façade lorsqu'elle est ouverte. L'appareil pourrait basculer vers l'avant.
  ■ Lors du chargement de la vaisselle :

1) Placez les éléments tranchants de façon à ce qu'ils ne puissent pas endommager le joint de la porte de façade ;

2) Avertissement : les couteaux et autres ustensiles à pointe tranchante doivent être placés dans le panier la pointe dirigée vers le bas ou en position horizontale.

■ Vérifiez que le bac de détergent est vide après l'achèvement du cycle de lavage.

■ Ne lavez pas de vaisselle en plastique dans l'appareil, excepté si elle comporte la mention « adapté au lave-vaisselle » ou une indication équivalente.

■ Pour les articles en plastique non marqués, vérifiez les recommandations du fabricant.

■ Utilisez uniquement des détergents et des liquides de rinçage conçus pour les lave-vaisselles automatiques.
■ N'utilisez jamais de savon, de lessive ou de produit pour le lavage des mains dans le lave-vaisselle.
■ Surveillez les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil.
■ La porte de façade ne doit pas rester ouverte, cela augmenterait le risque de trébucher dessus.
■ Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout danger.
■ Lors de l'installation, faites attention à ne pas plier ou écraser le câble d'alimentation de manière excessive ou dangereuse.
■ N'essayez pas de modifier les commandes.
■ L'appareil doit être raccordé au circuit d'eau à l'aide de nouveaux tuyaux. Les anciens tuyaux de raccordement ne doivent pas être réutilisés.
■ Le nombre maximal de couverts pouvant être lavés est de 12.
■ La pression maximale d'entrée d'eau autorisée est de 1 MPa.
■ La pression minimale d'entrée d'eau autorisée est de 0,04 MPa.

MISE AU REBUT

Le logo représentant une poubelle barrée indique que l'appareil nécessite une mise au rebut dans un lieu de collecte distinct, destiné aux déchets électriques et électroniques (DEEE).

Les équipements électriques et électroniques peuvent contenir des substances dangereuses ou nocives. Ne mettez pas cet appareil au rebut dans une décharge municipale non adaptée.

Retournez-le à un point de collecte désigné pour le recyclage des DEEE. De cette façon, vous contribuez à la préservation des ressources et à la protection de l'environnement. Contactez votre revendeur ou les autorités locales pour d'avantage d'informations.

Mettez au rebut les éléments d'emballage du lave-vaisselle de façon appropriée. Tous les éléments de l'emballage peuvent être recyclés. Les parties en plastiques sont marquées avec les abréviations internationales standards :

PE Polyéthylène, ex. feuille enrobant l'appareil.

PS Polystyrène, ex. éléments de rembourrage.

POM Polyoxyméthylène, ex. fixations plastiques.

PP Polypropylène, ex. bac à sels

ABS Acrylonitrile butadiène styrène, ex. Panneau de commandes.

- Les éléments d'emballage peuvent être dangereux pour les enfants!

- Veuillez vous rendre dans un centre de collecte de recyclage pour mettre au rebut l'emballage et l'appareil.

Coupez préalablement le cordon d'alimentation et neutralisez le système de fermeture de la porte.

- Le carton de l'emballage est produit à partir de papier recyclé et doit être mis au rebut dans un centre de collecte des papiers usagés pour pouvoir être recyclé.

- En faisant en sorte que ce produit soit mis au rebut de façon appropriée, vous aidez à prévenir

d'éventuels effets néfastes pour l'environnement et la santé humaine, qui pourraient résulter d'une mise au rebut inappropriée de ce produit.

- Pour d'avantage d'informations a propos du recyclage de ce produit, veuillez contacter votre bureau municipal et le service local de récupération des déchets ménagers.

Manuel d'instructions abrégé

Pour la procédure d'utilisation détaillée, reportez-vous au contenu correspondant dans le manuel d'instructions.

Mettez l'appareil en route.	Appuyez sur le bouton On/Off pour mettre l'appareil en route, ouvrez la porte.

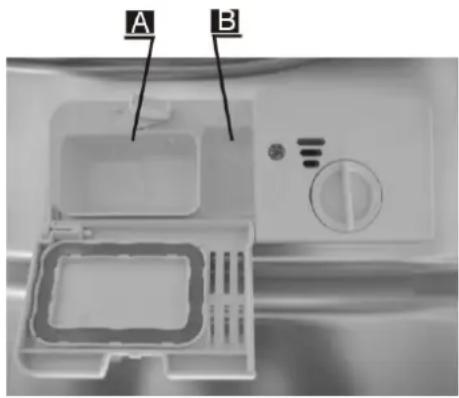

Remplissez le distributeur de détergent.	Compartiment A :Pour chaque cycle de lavage.Compartiment B :Pour les programmes avec pré-lavage uniquement.(Respectez les instructions d'utilisation !)
Vérifiez le niveau de liquide de rinçage.	Indicateur mé canique C.Indicateur électrique sur le tableau de commande (si fourni).
Vérifiez le niveau de sel régénérant	(uniquement sur les modèles avec système d'adoucisseur d'eau.)Indicateur électrique sur le tableau de commande (si fourni).S'il n'y a pas de voyant d'avertissement du niveau de sel sur le tableau de commande (sur certains modèles), vous pouvez estimer le moment de rajouter le sel dans l'adoucisseur en comptant les cycles que le lave-vaisselle a effectués.
Chargez les paniers.	Éliminez les grandes quantités de restes alimentaires. Faites ramollir les restes d'aliments carbonisés dans les casseroles, puis chargez les paniers. Reportez-vous aux instructions de chargement du lave-vaisselle.
Sélectionnez un programme	Fermez la porte. Appuyez sur le bouton Programme jusqu'à ce que le programme sélectionné s'allume. (Reportez-vous à la section intitulée « Instructions d'utilisation »)
Faire fonctionner le lave-vaisselle	Ouvrez le robinet et appuyez sur le bouton Démarrer/Pause. La machine se mettra en marche après 10 secondes environ.
Changer le programme	• 1. un cycle qui est en cours ne peut être modifié que s'il vient juste de démarrer. En effet, le détergent a peut-être déjà été libéré et l'appareil a peut-être déjà vidé l'eau de lavage. Si cela devait être le cas, le distributeur de détergent devra être à nouveau rempli.2. Appuyez sur le bouton Démarrer/Pause puis appuyez sur le bouton de programmation durant plus de 3 secondes pour annuler le programme en cours.3. Sélectionnez un nouveau programme.4. Relancez le lave-vaisselle.
Ajouter de la vaisselle oubliée dans le lave-vaisselle.	• 1 Appuyez sur le bouton Démarrer/Pause pour arrêter la machine.2. Ouvrez la porte.3. Ajoutez la vaisselle oubliée.4. Fermez la porte, puis appuyez sur le bouton Démarrer/Pause, le lave-vaisselle reprendra le cycle après 10 secondes environ.	ATTENTION !Ouvrez la porte avec précaution. De la vapeur peut s'échapper quand la porte est ouverte !
Si l'appareil est arrêté pendant un cycle.	• Si l'appareil est arrêté pendant un cycle de lavage, veillez re-sélectionner le cycle de lavage et relancer le lave-vaisselle conformément à l'état initial lorsque vous le rallumez.
Éteindre l'appareil	Lorsque le cycle de lavage est terminé, l'alarme du lave-vaisselle retentit 8 fois, puis s'arrête.Éteignez l'appareil en appuyant sur le bouton ON/OFF.
Coupez le robinet d'eau, et déchargez les paniers	Attention : Attendez quelques minutes (15 min environ) avant de vider le lave-vaisselle pour éviter la manipulation de la vaisselle et des ustensiles alors qu'ils sont encore chauds et plus sensibles à la casse. Ils sécheront également mieux. Videz l'appareil, en commençant par les paniers inférieurs.

INSTRUCTIONS D'UTILISATION

IMPORTANT : Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez lire toutes les instructions d'utilisation avant de vous en servir pour la première fois.

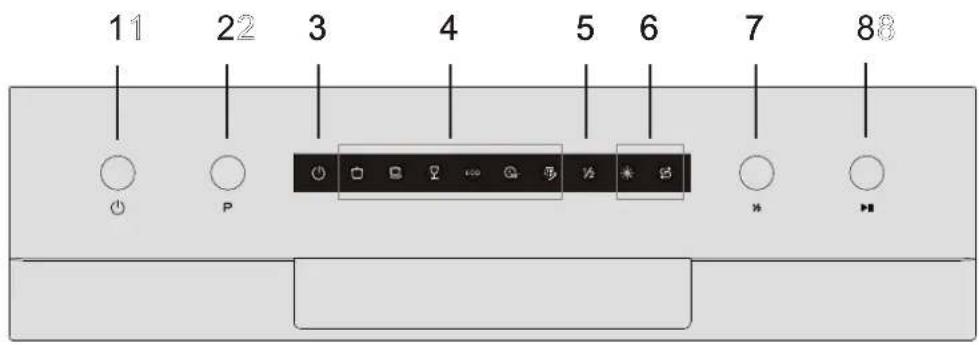

PANNEAU DE COMMANDES

1. Bouton On/Off : pour mettre l'appareil sous tension/hors tension.
2. Bouton de programme : Appuyez sur le bouton pour sélectionner le programme adéquat.
3. Indicateur de mise sous tension : indique si l'appareil est sous tension.
4. Indicateurs de programme : indique le programme choisi.
5. Indicateurs de demi-charge : indiquent si les fonctions de demi-charge ont été activées ou non.
6. Indicateurs d'avertissement de niveau de sel éde liquide de rinçage : Indiquent quand le réservoir de sel ou de liquide de rinçage doivent être rechargés.
7. Bouton fonction demi-charge : Pour sélectionner la fonction de demi-charge. (Cette fonction de demi-charge peut uniquement être utilisée avec 6 couverts ou moins, et vous constaterez une baisse de la consommation d'eau et d'énergie. Peut uniquement être utilisée avec Intensif, Normal, ECO, Verre et 90 min.)
8. Bouton Démarrage/Pause : Pour démarrer le programme de lavage sélectionné ou le mettre en pause lorsque la machine est en marche.

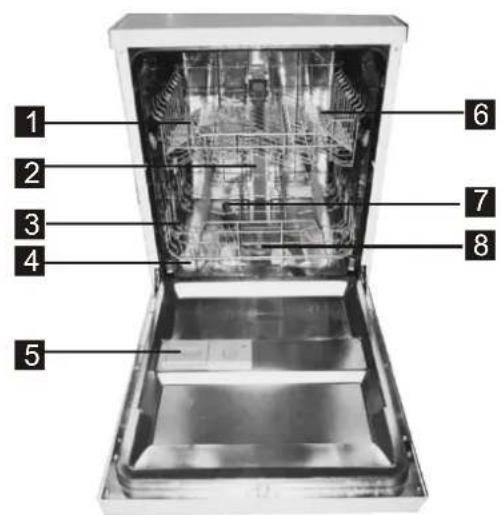

FONCTIONS DU LAVE-VAISSELLE

Vue avant

1 2 3 4 5 6 7 8

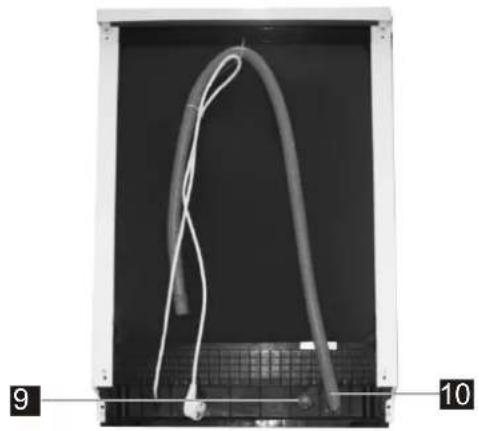

Vue arrière

1 Panier supérieur
2 Conduit interne
3 Panier inférieur
4 Réservoir de sel
5 Distributeur

6 Porte-tasses
7 Bras de lavage
8 Système de filtres
9 Connecteur du conduit interne
10 Conduit d'évacuation

AVANT LA PREMIERE UTILISATION

Avant d'utiliser votre lave-vaisselle pour la première fois :

A. Installez l'adoucisseur d'eau
B. Ajoutez1,5 Kgde sel de lavage puis remplissez complètement le récipient à sels avec de l'eau
C. Remplir le dispenseur d'aide au rinçage
D. Placez le détergent

ADOUCISSEUR D'EAU

L'adoucisseur d'eau doit être réglé manuellement, à l'aide du sélecteur de dureté de l'eau. L'adoucisseur d'eau est conçu pour supprimer les minéraux et sels qui se trouvent dans l'eau et peuvent avoir un effet néfaste sur le fonctionnement de l'appareil. Plus la concentration de ces sels est minéraux est importante, plus votre eau est dure. L'adoucisseur doit être réglé en fonction de la dureté de l'eau de l'endroit ou vous vous trouvez. Les autorités locales en charge de l'eau peuvent vous informer sur la dureté de l'eau de l'endroit ou vous vous trouvez.

AJUSTER LA CONSOMMATION DE SELS

Le lave-vaisselle est conçu pour permettre d'ajuster la quantité de sels consommés suivant la dureté del'eau utilisée. Ceci est destiné à optimiser et personnaliser le niveau de la consommation de sels.

Veuillez suivre les étapes suivants pour ajuster la consommation de sels :

1. Mettez l'appareil en route ;
2. Appuyez sur le bouton Démarrer/Pause pendant plus de 5 secondes pour lancer le modèle configuré pour l'adoucisseur d'eau dans les 60 secondes après la mise en route de l'appareil ;
3. Appuyez sur le bouton Démarrer/Pause pour choisir le mode adéquat selon votre environnement, les modes changent selon la séquence suivante : H1->H2->H3->H4->H5->H6 ;
4. Appuyez sur le bouton On/Off ou ne faites rien pendant 5 secondes pour terminer la configuration.

DURETÉ DE L'EAU				Position du sélecteur	Consommation de sel (grammes/cycle)
°dH	°fH	°Clark	mmol/L
0~5	0~9	0~6	0~0,94	H1-Voyant Trempage allumé	0
6-11	10-20	7-14	1,0-2,0	H2-Voyant 90 min allumé	9
12-17	21-30	15-21	2,1-3,0	H3-Voyants 90 min et trempage allumés	12
18-22	31-40	22-28	3,1-4,0	H4-Voyant ECO allumé	20
23-34	41-60	29-42	4,1-6,0	H5-Voyants ECO et trempage allumés	30
35-55	61-98	43-69	6,1-9,8	H6-Voyants ECO et 90 min allumés	60

NOTE 1:

1^ = 1.25^ = 1.78^ = 0.178mmol / l

°dH : Degrés allemands

°fH: Degrés français

°Clark: Degrés britanniques

NOTE :

Si votre modèle ne possède pas d'adoucisseur d'eau, vous pouvez sauter ce paragraphe.

ADOUCISSEUR D'EAU

• La dureté de l'eau varie suivant les endroits. Si de l'eau dure est utilisée dans le lave-vaisselle, des dépots vont se former sur les plats et les couverts.
• L'appareil est équipé d'un adoucisseur spécial qui utilise un récipient à sels spécialement conçu pour éliminer la chaux et les minéraux de l'eau.

PLACER LES SELS DANS L'ADOUCISSEUR

Utilisez toujours les sels prévus pour être utilisés dans un lave-vaisselle.

Le récipient à sels est situé sous le panier inférieur et doit être rempli comme indiqué ici :

ATTENTION!

- N'utilisez que des sels spécialement conçus pour être utilisés dans un lave-vaisselle ! Tout autre type de sels, non spécifiquement conçu pour être utilisés dans un lave-vaisselle, notamment les sels de table, vont endommager l'adoucisseur d'eau. En cas de dommages provoqués par l'utilisation de sels non adaptés, la garantie du constructeur ne s'applique pas et ce dernier ne saurait être tenu responsable des dommages occasionnés.

- Ne remplissez avec des sels que juste avant de commencer un programme complet de lavage. Ceci évitera tout dépôt de grains, de sels ou d'eau salée qui peut avoir débordée et s'être déposée au fond de la machine pour provoquer de la corrosion.

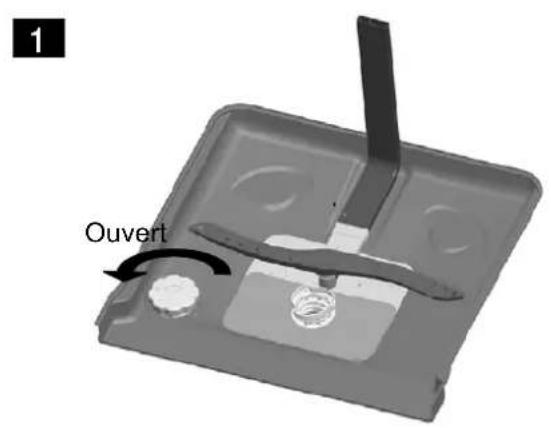

1 Ouvert

A Après avoir retiré le panier inférieur, dévissez et enlevez le bouchon du réservoir à sel. (1)

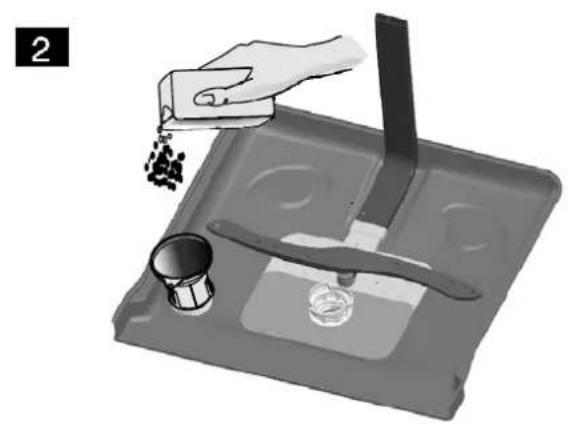

B Placez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5Kg de sels pour lave-vaisselle (2).
C Remplissez le récipient à ras-bord avec de l'eau. Il est normal qu'une petite quantité d'eau sorte du récipient à sels.
D Une fois le récipient rempli, vissez bien le bouchon dans le sens inverse des aiquilles d'une montre.
E Le voyant lumineux d'avertissement du niveau de sel s'éteindra après que le réservoir à sel ait été rempli.
F Il convient de lancer un programme de lavage immédiatement après avoir rempli le réservoir à sel (nous recommandons un programme court). Sans cela, le système de filtres, la pompe ou d'autres pièces majeures de la machine risquent d'être endommagés par l'eau salée. Ceci est exclu de la garantie.

NOTE :

1. Le récipient à sels ne doit être à nouveau rempli que lorsque le voyant lumineux des sels, sur le panneau de commandes, s'allume. En fonction de la façon dont les sels se dissolvent, le voyant peut rester allumé même si le récipient est rempli. En cas d'absence de voyant de présence de sels sur le panneau de commandes (sur certains modèles), vous pouvez estimer quand ajouter des sels dans l'adoucisseur en fonction du nombre de cycles effectués par le lave-vaisselle.

2. En cas de débordements des sels, un programme rapide ou de rinçage doit être effectué pour retirer l'excès de sels.

REMLIR LE DISPENSEUR D'AIDE AU RINCAGE DISPENSEUR D'AIDE AU RINCAGE

L'aide au rinçage est effectuée lors du rinçage final, pour éviter que l'eau ne laisse des gouttes sur vos plats, qui peuvent se transformer en taches et marques. Elle améliore également le séchage en permettant à l'eau de s'écouler des plats. Votre lave-vaisselle est conçu pour utiliser les aides au rinçage liquide. Le dispenseur d'aide au rinçage est situé dans la porte, à côté du dispenseur de détergent. Pour remplir le dispenseur, ouvrez le bouchon et versez l'aide au rinçage dans le dispenseur jusqu'à ce que l'indicateur de niveau devienne complètement noir. La contenance du récipient prévu pour l'aide au rinçage est d'environ 110ml.

L'aide au rinçage est automatiquement ajoutée lors du dernier rinçage, garantissant un rinçage intégral et un séchage sans marques ni traces.

ATTENTION!

N'utilisez que des aides au rinçage de marque pour le lave-vaisselle. Ne remplissez jamais le dispenseur d'aide au rinçage avec une autre substance (ex. produit nettoyage pour lave-vaisselle, détergent liquide). Ceci endommagerait l'appareil.

QUAND REMPLIR LE DISPENSEUR D'AIDE AU RINCAGE

S'il n'y a pas de voyant indicateur pour l'aide au rinçage sur le panneau de commandes, vous pouvez estimer la quantité en fonction de la couleur de l'indicateur optique de niveau C situé à côté du bouchon. Lorsque le récipient d'aide au rinçage est plein, l'indicateur sera complètement noir. La taille du point noir diminue à mesure que la quantité d'aide au rinçage diminue. Vous ne devez jamais laisser le niveau de l'aide au rinçage passer sous 1/4 de sa capacité.

A mesure que l'aide au rinçage diminue, la taille des points noirs sur l'indicateur d'aide au rinçage change, comme illustré ci-dessous.

C Indicateur d'aide au rinçage

1/4 plein - remplissez à nouveau pour éviter les tâches

1. Pour ouvrir le dispenseur, tournez le bouchon en suivant la flèche "open" (vers la gauche), puis enlevez-le.
2. Versez l'aide au rinçage dans le dispenseur en prenant soin de ne pas trop le remplir.
3. Replacez le bouchon en l'alignant avec la flèche "open" et en tournant vers la flèche fermé "closed" (vers la droite).

NOTE :

Nettoyez toute trace d'aide au rinçage déposée hors du dispenseur à l'aide d'un linge absorbant pour éviter une mousse excessive lors du prochain lavage. N'oubliez pas de replacer le bouchon avant de fermer la porte du lave-vaisselle.

Ajustez le levier (Rincer) 6 4 3 2 7 ↑MAX

REGLAGE DU DISPENSEUR D'AIDE AU RINCAGE

Le dispenseur d'aide au rinçage dispose de six ou de quatre réglages. Commencez toujours avec le dispenseur réglé sur "4". Si vous constatez des traces ainsi qu'un mauvais séchage, augmentez la quantité d'aide au rinçage dispensée en retirant le couvercle du dispenseur et en tournant la commande sur "5". Si les plats ne sont toujours pas séchés de façon correcte ou qu'il subsiste des marques, ajustez la commande au niveau supérieur jusqu'à ce que vos plats ne présentent plus de marques. Le réglage recommandé est "4". (La valeur par défaut est "4").

NOTE :

Augmentez la quantité s'il reste des gouttes d'eau ou des dépots sur les plats après un lavage. Diminuez-la si vous constatez des dépots collants blancs sur vos plats ou un film légèrement bleu sur les verres ou les lames de couteaux.

FONCTION DETERGENT BON USAGE DU DETERGENT

Les détergents et leurs composants chimiques sont nécessaires pour ôter les saletés et poussières et les évacuer du lave-vaisselle. N'utilisez que des détergents spécifiquement conçus pour être utilisé dans les lave-vaisselles. Conservez vos détergents dans des lieux frais et secs. Ne versez pas de détergent en poudre dans le lave-vaisselle jusqu'à ce que vous soyez prêt à laver des plats.

DETERGENTS

Il existe trois sortes de détergents.

1. Avec phosphates et avec chlore
2. Avec phosphates et sans chlore
3. Sans phosphates ni chlore

Normalement, les nouveaux détergents pulvérisés sont sans phosphates La fonction du phosphate en tant qu'adoucisseur d'eau n'est pas établie. Nous recommandons donc dans ce cas de remplir de sels le récipient prévu à cet effet même si la dureté de l'eau n'est que de 6°dH. Si des détergents sans phosphates sont utilisés avec de l'eau dur, il y aura fréquemment des tâches blanches sur les plats et les verres. Dans ce cas, veuillez ajouter d'avantage de détergent pour obtenir de meilleurs résultats. Les détergents sans chlore ne blanchissent que peu. Les tâches persistantes de couleurs ne seront pas totalement supprimées. Dans ce cas, veuillez choisir un programme avec une température plus élevée.

DETERGENT CONCENTRE

Selon leur composition chimique, les détergents peuvent être répartis en deux grandes catégories :

• Les détergents alcalins classiques avec des composants caustiques
• Les détergents à faible concentration en alcalins, avec des enzymes naturelles.

Les tablettes de détergent des différentes marques se dissolvent avec différentes vitesses. C'est pour cette raison que certaines tablettes de détergent ne peuvent se dissoudre et offrir toute leur capacité de nettoyage au cours des programmes courts. Veuillez donc utiliser des programmes longs lorsque vous utilisez des tablettes de détergent, afin de vous assurer de la suppressions de tous les résidus de détergent.

DISPENSEUR DE DETERGENT

Le dispenseur doit être rempli à nouveau avant le début de chaque cycle de lavage suivant les instructions fournies sur le tableau des cycles de lavage. Votre lave-vaisselle utilise moins de détergent et d'aide au rinçage qu'un lave-vaisselle conventionnel. Généralement, il ne suffit que d'une cuiller à café de détergent pour un lavage normal. Des articles plus sales nécessitent d'avantage de détergent. Ajoutez toujours le détergent juste avant d'utiliser le lave-vaisselle, sinon il va devenir humide et ne pas se dissoudre correctement.

QUANTITE DE DETERGENT DEVANT ETRE UTILISEE

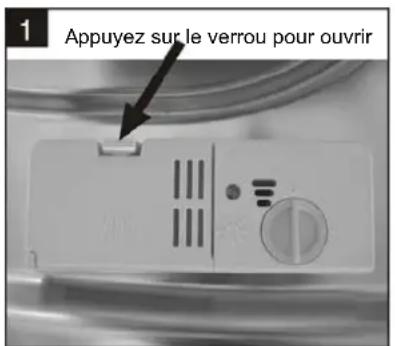

1 Appuyez sur le verrou pour ouvrir

• Si le couvercle est fermé : appuyez sur le bouton d'ouverture. Le couvercle va s'ouvrir.
- Ajoutez toujours le détergent juste avant de commencer chaque cycle de lavage.
• N'utilisez que des détergents de marque pour le lave-vaisselle.

AVERTISSEMENT :

- Les détergents pour lave-vaisselle sont corrosifs! Faites attention à les maintenir hors de portée des enfants.

REMLISSAGE DU DETERGENT

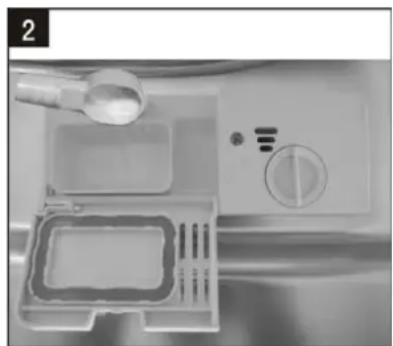

Remplissez de détergent le récipient prévu à cet effet. Les niveaux de remplissages sont indiqués, comme illustré à droite :

A Endroit ou mettre le détergent pour le principal cycle de lavage.
B Endroit ou mettre le détergent pour le cycle de pré-lavage.

Veuillez respecter les recommandations de dosage et de stockage du constructeur, telles qu'indiquées sur l'emballage du détergent.

Refermez le couvercle et appuyez jusqu'à ce qu'il soit bien en place.

Si les plats sont très sales, placez une dose supplémentaire de détergent dans l'emplacement destiné au pré-lavage. Ce détergent sera utilisé lors de la phase de pré-lavage.

A B

NOTE :

• Vous trouverez des informations sur la quantité de détergent pour le programme simple à la dernière page.
• Veuillez noter qu'en fonction du niveau de saleté et de la dureté de l'eau, différents dosages sont possibles.
  • Veuillez suivre les recommandations du constructeur, sur l'emballage du détergent.

CHARGER LES PANIERS DU LAVE-VAISSELLE RECOMMANDATIONS

Pensez à acheter des couverts marqués comme pouvant aller au lave-vaisselle. Utilisez un détergent doux, censé "préserver la vaisselle". Si nécessaire, recherchez d'avantage d'informations auprès du producteur du détergent. Pour les articles particuliers, choisissez un programme avec une température aussi basse que possible. Pour éviter les dommages, ne retirez pas de verres ni de couverts du lave-vaisselle juste après que le programme se soit terminé.

POUR LAVER DANS LE LAVE-VAISSELLE LES PLATS/COUVERTS SUIVANTS

NE CONVIENNENT PAS

• Couverts avec poignées en bois, corne, porcelaine ou nacre
• Objets en plastique ne résistant pas à la chaleur
• Vieux couverts avec éléments collés ne résistant pas à la chaleur
• Articles de vaisselle ou couverts avec éléments collés.
  • Articles en cuivre ou étain
• Verres en cristal
• Objets en acier, sujets à la rouille
  • Assiettes en bois
• Objets en fibres synthétiques

SONT MODEREMENT ADAPTES

• Certains types de verres peuvent perdre leur brillance après un grand nombre de lavages
• Les éléments en argent et en aluminium ont tendance à perdre leurs couleurs au cours du lavage
• Les motifs lissés peuvent perdre leur brillance s'ils sont fréquemment lavés en machine

ATTENTION AVANT OU APRES LE CHARGEMENT DES PANIERS DU LAVE-VAISSELLE

(Pour de meilleures performances du lave-vaisselle, suivez ces conseils de chargement. Les fonctions et l'apparence des paniers et paniers pour couverts peuvent être différents de ceux qui équipent votre modèle).

Enlevez les quantités importantes de restes de nourriture. Amollissez les restes d'aliments brûlés dans les casseroles. Il n'est pas nécessaire de rincer les plats à l'eau claire. Disposez les objets dans le lave-vaisselle de la façon suivante :

1. Les objets tels que les tasses, verres, pots/casseroles, etc. retournés.
2. Les objets courbes, ou ceux avec des renfoncements, doivent être disposés de façon à ce que l'eau puisse s'en écouler.
3. Tous les ustensiles sont disposés de façon à ce qu'ils ne risquent pas de se renverser.
4. Tous les ustensiles sont placés de façon à ce que les bras arroseurs puissent tourner librement au cours du lavage.

NOTE :

• Les petits objets ne doivent pas être lavés dans le lave-vaisselle car peuvent facilement tomber des paniers.
• Chargez les objets creux tels que les tasses, verres, casseroles, etc. avec l'ouverture dirigée vers le bas de façon à ce que l'eau ne s'y accumule pas.
• Les plats et les couverts ne doivent pas être disposés les uns dans les autres, ni se recouvrir.
  • Pour éviter de casser les verres, ils ne doivent pas pouvoir se toucher.
• Chargez les objets volumineux les plus difficiles à laver dans le panier du bas.
  • Le panier supérieur est conçu pour contenir les objets plus légers et délicats tels que les verres et tasses.
• Les couteaux à lame longue disposés avec la lame en l'air sont dangereux!
• Les couverts longs et/ou tranchants comme les couteaux à découper doivent être placés horizontalement dans le panier supérieur.
• Veuillez ne pas surcharger le lave-vaisselle. Ceci est important pour garantir de bons résultats et une consommation d'énergie maîtrisée.
• Ne placez pas dans l'appareil d'objets contenant des cendres de cigarettes, de la cire de bougie, de la laque ou de la peinture.
  • Si vous achetez de nouveaux plats, veuillez vous assurer qu'ils puissent être lavés dans le lave-vaisselle.

Procédure de chargement vaisselle normale

Chargement du panier supé rieur

Le panier supérieur est conçu pour la vaisselle fragile et légère comme les verres, les tasses à café, les mugs, les soucoupes, ainsi que les assiettes, les petits bols et les plats peu profonds (s'ils ne sont pas trop sales). Positionnez la vaisselle et les ustensiles de cuisine de manière à ce qu'ils ne puissent pas être déplacés par les jets d'eau.

Gardez à l'esprit que :

■ Les casseroles, saladiers, etc. doivent toujours être posés à l'envers.
■ Les casseroles profondes doivent être inclinées pour permettre à l'eau de s'écouler.
Le panier inférieur présente des rangées de supports rabattables de manière à pouvoir charger des casseroles et des fait-tout plus grandes, ou plus nombreux.

Chargement du panier infé rieur

Nous vous recommandons de placer dans le panier inférieur les éléments les plus grands et les plus difficiles à nettoyer tels que les fait-tout, casseroles, couvercles, plats de service et bols, comme indiqué sur la figure ci-dessous. Il est préférable de placer les plats de service et les couvercles sur les côtés des paniers afin d'éviter de bloquer la rotation du bras de lavage.

Ré glage du panier supé rieur

Si nécessaire, la hauteur du panier supérieur peut être réglée afin de réserver plus d'espace pour de grands éléments, soit dans le panier supérieur ou dans le panier inférieur. La hauteur du panier supérieur peut être réglée en plaçant les roues à une hauteur de rails différente. Les éléments plus longs, les couverts de service, les couverts à salade ou les couteaux doivent être placés sur la tablette de manière à ce qu'ils ne gênent pas la rotation des bras de lavage.

Position inférieure

Replier les étages supplémentaires pour tasses Pour mieux pouvoir empiler les casseroles et fait-tout, les supports peuvent être repliés vers le bas comme indiqué sur la figure à droite.

Replier les supports du panier infé rieur

Pour mieux pouvoir empiler les casseroles et fait-tout, les supports peuvent être repliés vers le bas comme indiqué sur la figure à droite.

Panier à couverts

Les couverts doivent être placés dans le panier à couverts, manches vers le bas. Si le panier comporte des compartiments latéraux, les cuillères doivent être chargées séparément dans les fentes prévues à cet effet. Les ustensiles particulièrement longs doivent être placés en position horizontale à l'avant du panier supérieur comme indiqué sur la figure.

AVERTISSEMENT!

■ Ne laissez aucun élément passer par le fond du panier
- Chargez toujours les ustensiles tranchants avec la pointe vers le bas !

Pour votre sécurité personnelle et un nettoyage optimal, placez les couverts dans le panier en vous assurant :

■ qu'ils ne sont pas regroupés.
■ que les couverts sont disposés avec le manche vers le bas.
■ que les couteaux et autres ustensiles potentiellement dangereux sont placés avec le manche vers le haut.

REMARQUE : ( ★Signifie : le distributeur de liquide de rinçage doit être rechargé.

Program Cycle selection information		Description of cycle	Detergent (pre/main)	Running time (min)	Energy (kWh)	Water (l)	Rinse Aid
Normal	Pour des charges normalement sales, comme les plats, assiettes, verres et casseroles légèrement sales.	Pré-lavage (45°C)Lavage (55°C)RinçageRinçage (65°C)Séchage	5/25g	180	1.25	15	★
Intensive	Pour la vaisselle très sale et les casseroles, assiettes et pots normalement sales etc. avec résidus alimentaires séchés;	Pré-lavage (50°C)Lavage (60°C)RinçageRinçageRinçage (65°C)Séchage	5/25g(1 ou 2 pastille)	160	1.5	18.5	★
Verre	Pour la vaisselle peu sale, comme les verres, le cristal et la porcelaine fine.	Pré-lavageLavage (40°C)RinçageRinçage (60°C)Séchage	5/25g	120	0.85 14.5		★
(*EN 50242)	Il s'agit d'un programme standard, adapté pour le nettoyage de vaisselle normalement sale et le programme le plus efficace en termes de consommation énergétique et consommation d'eau pour ce type de vaisselle.	Pré-lavageLavage (45°C)Rinçage (65°C)Séchage	5/25g	185	0.91	11	★
90 min	Pour une vaisselle légèrement sale ne nécessitant pas un séchage excellent.	Lavage (65°C)RinçageRinçage (65°C)Séchage	30g	90	1.35	12.5	★
Trempage	Pour rincer la vaisselle que vous laverez plus tard ce jour-là.	Pré-lavage	/	15	0.02	4

* Ce programme est le cycle de test, pour mesurer la compatibilité conformément à la directive EN 50242, de la façon suivante :

• Capacité : 12 Réglage
• Position du panier supérieur : Roues du haut sur les rails
• Réglage aide au rinçage : 6

- La consommation électrique du mode d'arrêt est de 0,45W, celle du mode de veille est de 0,49W

Mise en marche de l'appareil

Démarrer un cycle de lavage

1 Tirez le panier inférieur et le panier supérieur, chargez la vaisselle et rentrez les paniers.
Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur (voir la section « Chargement du lave-vaisselle »).
2 Versez le détergent (voir la section « Sel, détergent et liquide de rinçage »).
3 Insérez la fiche dans la prise de courant. L'alimentation est de 220-240 V AC/50 Hz, les spécifications de la prise sont de 10 A, 250 V AC. Assurez-vous que l'alimentation en eau arrive à pleine pression.
4 Fermez la porte de façade, appuyez sur le bouton On/Off et le voyant lumineux On/Off s'allumera.
5 Appuyez sur le bouton Programme, le programme de lavage changera dans l'ordre suivant :

Normal->Intensif->Verre->ECO->90 min->Trempage

Lorsqu'un programme est sélectionné, le voyant lumineux s'allume. Appuyez ensuite sur le bouton Démarrer/Pause, le lave-vaisselle commencera le cycle.

Changer le programme...

Condition :

1 Un cycle qui est en cours ne peut être modifié que s'il vient juste de démarrer. En effet, le détergent s'est peut-être déjà dissous et l'appareil a peut-être déjà vidé l'eau de lavage. Dans ce cas, rechargez le distributeur de détergent (voir la section « Remplissage du détergent »).
2 Appuyez sur le bouton Démarrage/Pause, le lave-vaisselle s'arrêtera. Appuyez ensuite sur le bouton Programme durant 3 secondes pour changer le programme et sélectionner le cycle souhaité (voir la section intitulée « Démarrage d'un cycle de lavage . »).

REMARQUE :

Si vous ouvrez la porte durant un cycle de lavage, la machine s'interrompt. Le voyant lumineux du programme s'arrêtera de clignoter et l'alarme retentira chaque minute jusqu'à ce que la porte soit refermée. Lorsque vous fermez la porte, la machine va reprendre le cycle au bout de 10 secondes.

Vous souhaitez ajouter un plat ?

Vous pouvez ajouter à tout moment un plat oublié avant l'ouverture du bac de détergent.

1 Appuyez sur le bouton Démarrer/Pause pour arrêter le cycle de lavage
2 Ouvrez légèrement la porte pour arrêter le lavage.
3 Après l'arrêt des bras de lavage, vous pouvez ouvrir complètement la porte

4 Ajoutez les plats oubliés.
5 Fermez la porte
6 Appuyez ensuite sur le bouton Démarrage/Pause, la machine se mettra en route 10 secondes plus tard.

A LA FIN D'UN CYCLE DE LAVAGE

Une fois le cycle de travail terminé, la sonnerie du lave-vaisselle va retentir durant 8 secondes puis s'arrêter. Eteignez l'appareil à l'aide du bouton MARCHE/ARRÊT, coupez l'arrivée d'eau et ouvrez la porte du lave-vaisselle. Attendez quelques minutes avant de vider le lave-vaisselle, pour éviter de manipuler les plats et couverts lorsqu'ils sont encore chauds et susceptibles de se briser. Ils sécheront également mieux comme ça.

ETEINDRE LE LAVE-VAISSELLE

1. Eteignez le lave-vaisselle en appuyant sur le bouton MARCHE/ARRÊT.
2. Fermez le robinet d'eau !

OUVREZ LA PORTE EN FAISANT ATTENTION

Les plats chauds sont sensibles aux chocs. Les plats doivent donc avoir le temps de refroidir durant environ 15 minutes avant d'être retirés de l'appareil. Ouvrez la porte du lave-vaisselle, laissez-la entrebâillée et patientez quelques minutes avant de retirer les plats. De cette façon, il seront plus frais et le séchage sera plus complet.

DECHARGER LE LAVE-VAISSELLE

Il est normal que l'intérieur du lave-vaisselle soit mouillé. Videz d'abord le panier inférieur, puis le panier supérieur. Ceci évite que l'eau ne goutte depuis le panier supérieur vers les plats qui se trouvent dans le panier inférieur.

AVERTISSEMENT :

Il est dangereux d'ouvrir la porte au cours du lavage, vous risquez de vous trouver ébouillanté par l'eau chaude.

RETIRER LES PLATS

Pour éviter que l'eau ne coule du panier supérieur vers le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur puis le panier supérieur.

ENTRETIEN ET NETTOYAGE

SYSTEME DE FILTRAGE

Le filtre évite que les résidus alimentaires les plus gros ou d'autres objets ne pénètrent dans la pompe. Les résidus peuvent bloquer le filtre, dans ce cas, ils doivent être retirés.

Le système de filtrage consiste en un filtre grossier, un filtre plat (filtre principal) et un microfiltre (filtre fin).

2 1 3

1. FILTRE PRINCIPAL

La nourriture et les particules piégées dans ce filtre sont pulvérisées par un jet spécial sur le bras arroseur inférieur et évacués vers le drain.

2. FILTRE GROSSIER

Les objets plus volumineux, comme les os ou les morceaux de verre, susceptibles de bloquer le drain, sont piégées dans le filtre grossier Pour retirer les objets retenus par le filtre, appuyez doucement sur le haut du filtre et soulevez.

3. FILTRE FIN

Ce filtre retient les résidus alimentaires et les reste dans le siphon et évite qu'ils ne se redéposent sur les plats au cours du cycle de lavage.

AVERTISSEMENT :

• Le lave-vaisselle ne doit jamais être utilisé sans les filtres.
- Un mauvais remplacement du filtre peut réduire les performances de l'appareil et endommager les plats et couverts.

INSTALLATION DU FILTRE

Pour obtenir de meilleures performances et résultats, l'installation du filtre doit être nettoyée. Le filtre supprime les particules alimentaires de l'eau de vaisselle de façon efficace, permettant son recyclage au cours du cycle. Pour obtenir de meilleures performances et résultats, le filtre doit être nettoyé régulièrement. Il est donc judicieux de retirer après chaque lavage les résidus alimentaires les plus volumineux qui se trouvent dans le filtre, en rinçant à l'eau claire le filtre semi-circulaire et la coupelle. Pour retirer le dispositif de filtrage, tirez la poignée de la coupelle vers le haut. L'ensemble de l'installation de filtrage doit être nettoyée une fois par semaine.

Pour nettoyer le filtre grossier et le filtre fin, utilisez une brosse. Réinstallez ensuite les éléments du filtre comme indiqué sur le schéma de gauche et réinsérez l'ensemble du filtre dans le lave-vaisselle, en le plaçant dans son support et en l'enfonçant. Le lave-vaisselle ne doit jamais être utilisé sans les filtres. Un mauvais remplacement du filtre peut réduire les performances de l'appareil et endommager les plats et couverts.

1 Ouvert 2

Étape 1 : Tournez le filtre dans le sens antihoraire
Étape 2 : soulevez l'ensemble du filtre

NOTE :

Lorsque vous suivez cette procédure de l'étape1 à l'étape 2, le système de filtrage va être retiré; lorsque vous la suivez de l'étape 2 à l'étape 1, le système sera remis en place.

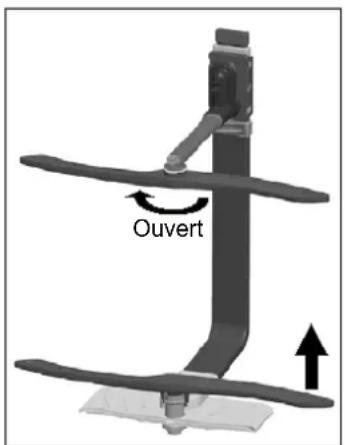

NETTOYAGE DES BRAS ARROSEURS

Il est nécessaire de nettoyer régulièrement les bras arroseurs car les éléments contenus dans l'eau dure vont obstruer les orifices de jet ainsi que le mouvement.

Ouvert

RETIRER LE BRAS ARROSEUR SUPERIEUR

Pour retirer le bras arroseur supérieur, dévissez l'écrou dans le sens des aiguilles d'une montre, puis retirez le bras.

RETIRER LE BRAS ARROSEUR INFERIEUR

Pour retirer le bras arroseur inférieur, retire le bras arroseur en le déplaçant vers le haut.

LAVER LES BRAS

Lavez les bras dans de l'eau chaude savonneuse et utilisez une brosse douce pour nettoyer les jets. Replacez-les une fois que vous les avez bien rincés.

PRENDRE SOIN DU LAVE-VAISSELLE

Le panneau de commandes peut être nettoyé à l'aide d'un chiffon légèrement humidifié. Après le nettoyage, prenez-soin de bien le sécher. Pour l'extérieur, utilisez une bonne cire à polir. N'utilisez jamais d'objets coupants, de tampons à récurer ou de nettoyants agressifs sur aucune partie du lave-vaisselle.

NETTOYAGE DE LA PORTE

Pour nettoyer les contours de la porte, utilisez uniquement un chiffon doux, humide et chaud. Pour éviter que l'eau ne pénètre dans le système de fermeture de la porte et les composants électriques, n'utilisez pas de vaporisateurs d'aucune sorte.

AVERTISSEMENT :

• N'utilisez jamais de produits de nettoyage en vaporisateur pour nettoyer le panneau de la porte car cela risque d'endommager le système de fermeture de la porte et les composants électriques.
• Les agents abrasifs et certaine serviettes en papier ne doivent pas être utilisée car ils risquent de laisser des marques ou de rayer la surface en acier inoxydable.

PROTECTION CONTRE LE GEL

Veuillez protéger votre lave-vaisselle contre le gel hivernal. Après chaque cycle de lavage, procéder de la façon suivante :

1. Coupez l'alimentation électrique du lave-vaisselle.
2. Coupez l'arrivée d'eau et débranchez le conduit d'arrivée d'eau de la vanne.
3. Videz l'eau du conduit d'arrivée et de la vanne. (Utilisez une casserole pour récupérer l'eau)
4. Rebranchez le conduit d'arrivée d'eau sur la vanne.
5. Retirez le filtre situé au bas de la cuve et utilisez une éponge pour récupérer l'eau du siphon.

NOTE :

Si votre lave-vaisselle ne fonctionne pas à cause de la glace, veuillez contacter un réparateur spécialisé.

COMMENT MAINTENIR VOTRE LAVE-VAISSELLE EN ETAT

APRES CHAQUE LAVAGE

Après chaque lavage, coupez l'arrivée d'eau de l'appareil et laissez la porte légèrement ouverte de façon à ce que l'humidité et les odeurs ne se trouvent pas piégées à l'intérieur.

RETIRER LA FICHE

Avant de nettoyer ou de procéder à l'entretien de l'appareil, retirez la fiche de la prise.

PAS DE NETTOYAGE AVEC SOLVANTS OU PRODUITS ABRASIFS

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau tiède et savonneuse. Pour retirer les taches et marques de la surface interne, utilisez un chiffon humidifié avec de l'eau et un peu de vinaigre, ou un produit de nettoyage spécialement prévu pour les lave-vaisselles.

LORSQU'IL N'EST PAS UTILISE DURANT UNE PERIODE PROLONGEE

Il est recommandé d'effectuer un cycle de lavage avec le lave-vaisselle vide, puis de retirer la fiche de la prise, de couper l'arrivée d'eau et de laisser la porte de l'appareil légèrement ouverte. Ceci prolongera la durée de vie des joints de la porte et évitera que des odeurs ne s'accumulent dans l'appareil.

DEPLACER L'APPAREIL

Si l'appareil doit être déplacé, essayez de le maintenir dans une position verticale. En cas d'absolue nécessité, il peut être posé sur son dos.

JOINTS

L'un des facteurs à l'origine de la formation d'odeurs dans le lave-vaisselle est la présence de résidus alimentaires qui restent piégés dans les joints. Un nettoyage régulier avec une éponge humide permet d'éviter ce phénomène.

INSTRUCTIONS D'INSTALLATION

AVERTISSEMENT :

• L'installation des tuyaux et de l'équipement électrique doit être effectuée par des professionnels.
- Risque d'électrocution! Débranchez l'alimentation électrique avant d'installer le lave-vaisselle. Vous risquez autrement une électrocution pouvant être fatale.

LA POSITION D'INSTALLATION DU LAVE-VAISSELLE DOIT ETRE PROCHE DE L'ARRIVEE D'EAU, DE L'EVACUATION D'EAU ET DU CORDON D'ALIMENTATION UN DES CÔTES DE L'APPAREIL DOIT ETRE CHOISI POUR FACILITER LA CONNEXION AUX CONDUITS D'EVACUATION DU LAVE-VAISSELLE.

POSITIONNEMENT DE L'APPAREIL

Placez l'appareil à l'endroit voulu. Son arrière doit reposer sur un mur, et les flancs se trouver alignés sur les meubles ou murs adjacents. Le lave-vaisselle est équipé d'une arrivée d'eau et d'un conduit d'évacuation pouvant être positionné à droite ou à gauche pour faciliter une bonne installation.

Une fois que l'appareil est bien positionné, il est possible de régler sa hauteur en ajustant les vis de réglage qui se trouvent au niveau des pieds. Quelque soient les circonstances, l'appareil ne doit pas être incliné de plus de 5 cm.

CONNEXION ELECTRIQUE

AVERTISSEMENT :

Pour votre sécurité personnelle :

•N'UTILISEZ PAS DE RALLONGE ELECTRIQUE NI D'ADAPTATEUR AVEC CET APPAREIL.

- VOUS NE DEVEZ EN AUCUNE CIRCONSTANCE COUPER OU RETIRER LA CONNEXION A LA TERRE DU CORDOND'ALIMENTATION

BESOINS ELECTRIQUES

Veuillez consulter la plaque informative pour prendre connaissance de la tension d'alimentation et brancher le lave-vaisselle sur une prise appropriée. Utilisez le fusible requis de 10 A, le fusible temporisé ou le coupe-circuit recommandé et fournissez un accès circuit séparé uniquement pour cet équipement.

CONNEXION ELECTRIQUE

Assurez-vous que la tension et la fréquence de l'alimentation correspondent aux indications de la plaque signalétique. N'insérez la fiche que dans une prise électrique correctement reliée à la terre. Si la prise électrique à laquelle l'appareil doit être branché n'est pas appropriée pour la fiche, remplacez la prise plutôt que d'utiliser un adaptateur ou un dispositif similaire, car il risque de provoquer une surchauffe et de brûler.

INSTRUCTION DE MISE A LA MASSE

Cet appareil doit être relié à la masse. En cas de défaillance ou de panne, la connexion à la masse réduit le risque d'électrocution en fournissant une voie de moindre résistance pour le courant électrique. Cet appareil est équipé d'un cordon disposant d'une connexion vers la masse et de la broche correspondante. La fiche doit être branchée sur une prise appropriée qui a été installée et reliée à la terre en conformité avec les réglementations locales.

AVERTISSEMENT :

• Une mauvaise connexion à la terre de l'équipement peut provoquer un risque d'électrocution.
• En cas de doute sur la connexion à la terre de l'appareil, faites vérifier l'installation par une personne qualifiée ou un agent du service après-vente.
• Ne modifiez pas la fiche fournie avec l'appareil. Si la fiche ne correspond pas à la prise, veuillez faire installer une prise appropriée par un électricien qualifié.

RACCORDEMENT EAU FROIDE

Reliez le conduit de l'arrivée d'eau froide à un branchement à pas de vis (3/4 pouce) et assurez-vous qu'ils soit bien vissé. Si les conduits d'eau sont neufs ou n'ont pas été utilisés durant longtemps, laissez l'eau couler pour vous assurer qu'elle soit propre. Cette précaution est nécessaire pour s'assurer que l'eau circule bien et ne risque pas d'endommager l'appareil.

AVERTISSEMENT :

- Pour éviter qu'il ne reste plus d'eau dans le conduit d'arrivée, veuillez fermer l'arrivée après utilisation. (Ne concerne pas les appareils sans robinet d'arrêt)

COMMENT VIDER L'EAU EN EXCES DANS LES CONDUITS

Si le siphon est plus élevé que le niveau du sol, l'excès d'eau présent dans les conduits ne peut pas être directement drainer vers le siphon. Il sera alors nécessaire de drainer l'excès d'eau des conduits vers un bol ou un récipient approprié maintenu à l'extérieur, plus bas que le siphon.

SORTIE D'EAU

Connectez le tuyau d'évacuation d'eau. Le tuyau d'évacuation doit être correctement fixé pour éviter les fuites d'eau. Assurez-vous que le tuyau d'évacuation de l'eau n'est pas écrasé et qu'il ne présente pas de noeuds.

RALLONGE TUYAU

Si vous avez besoin d'une rallonge du tuyau d'évacuation, faites en sorte d'utiliser un tuyau d'évacuation similaire. Il ne doit pas dépasser 4 mètres, sinon l'effet de nettoyage du lave-vaisselle risque d'en être réduit.

CONNEXION SIPHON

La connexion de l'évacuation doit se trouver à une hauteur située entre 40 cm (minimum) et 100 cm (maximum) du bas des plats. Le tuyau d'évacuation de l'eau doit être attaché par un collier de serrage. L'extrémité libre du tuyau ne doit pas être immergée dans l'eau.

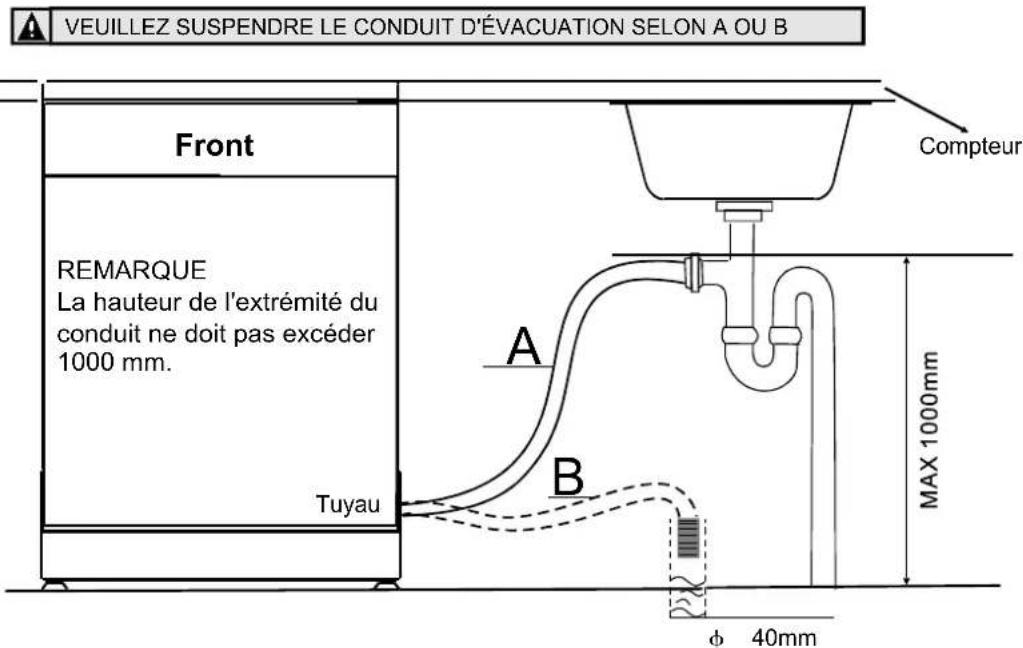

CONNEXION DU TUYAU D'EVACUATION

Insérez le conduit d'évacuation dans une sortie d'évacuation d'un diamètre de 40 mm minimum, ou bien laissez l'eau s'écouler dans l'évier, en vous assurant de ne pas tordre ou endommager le conduit. La hauteur de l'extrémité du conduit ne doit pas excéder 1000 mm.

VEUILLEZ SUSPENDRE LE CONDUIT D'ÉVACUATION SELON A OU B Front REMARQUE La hauteur de l'extrémité du conduit ne doit pas excéder 1000 mm. Tuyau A B Compteur MAX 1000mm φ 40mm

DEMARRAGE DU LAVE-VAISSELLE

Les points suivants doivent être vérifiés avant de démarrer le lave-vaisselle.

1. Le lave-vaisselle est horizontal et bien fixé.
2. La vanne d'admission est ouverte
3. Il y a une fuite au niveau des branchement des tuyaux
4. les câbles sont bien branchés
5. L'alimentation électrique est branchée
6. les tuyaux d'arrivée et d'évacuation sont attachés
7. Tous les éléments de l'emballage est la documentation doivent être sortis du lave-vaisselle

ATTENTION :

Après l'installation, veuillez conserver ce manuel. Le contenu de ce manuel est très utile aux utilisateurs.

CONSEILS DE DEPANNAGE

AVANT D'APPELER LE SERVICE APRES-VENTE

Consultez les tables des pages suivantes et vous n'aurez peut être pas à appeler le service après-vente.

PROBLEME	CAUSES	POSSIBLES	QUE FAIRE
Technique problèmes	Le lave-vaisselle ne démarre pas	Fusible fondu, ou coupe-circuit activé	Remplacez le fusible ou réinitialisez le coupe-circuit. Retirez tous les autres équipements qui partagent le même circuit que le lave-vaisselle.
		L'alimentation n'est pas activée	Assurez-vous que le lave-vaisselle soit en marche et que la porte soit bien fermée.Assurez-vous que le cordon d'alimentation soit correctement branché sur la prise murale.
	La pression d'eau	est faible	Assurez-vous que l'arrivée d'eau soit bien connectée et que l'eau arrive.
	La porte du	lave-vaisselle n'est pas bien fermée	Assurez vous que la porte soit bien fermée et enclenchez le verrou.
	Noeud le long du	tuyau d'évacuation	Vérifier le tuyau d'évacuation
	L'eau n'est pas pompée du lave-vaisselle	Filtre bouché	Vérifiez le filtre grossier (voir paragraphe "Nettoyer le filtre").
		Evier de la cuisine bouché	Vérifier le siphon de la cuisine pour vous assurer qu'il fonctionne bien. Si le problème se situe au niveau du siphon de la cuisine, il se peut que vous ayez besoin d'un plombier plus que d'un agent du service après-vente pour le lave-vaisselle.
	Eau dans la cuve	savDétergent inadapté	N'utilisez que du détergent spécialement prévu pour les lave-vaisselles pour éviter la formation de mousse. Si cela se produit, ouvrez le lave-vaisselle et laissez-la s'évaporer. Ajoutez 4 litres d'eau froide dans la cuve. Fermez et verrouillez le lave-vaisselle, puis Démarrez n'importe quel cycle de lavage pour évacuer l'eau.
		Déversement au rinçage	Essuyez toulaide immédiatement les renversements du liquide d'aide au rinçage.
Taches à l'intérieur de la cuve		Vous avez utilisé un détergent avec colorant	Assurez-vous que le détergent ne contient pas de colorant.
Problèmes généraux	Film blanc sur la surface interne	Eau dure avec des minéraux	Pour nettoyer l'intérieur, utilisez une éponge humide avec du détergent pour lave-vaisselle et portez des gants de vaisselle. N'utilisez jamais d'autres agents nettoyants que le détergent pour lave-vaisselle afin d'éviter tout risque de mousse et de traces.
		Les concernés ne résistent pas à la	objets

	corrosion
Il y a des traces de rouilles sur les couverts	Aucun programme n'a été lancé après l'ajout de sels de lavage dans le lave-vaisselle. Des traces de sels sont apparues au cours du cycle de lavage.	Faites toujours tourner le programme de lavage rapide sans vaisselle dans la machine et sans sélectionner la fonction Turbo (s'il y en a une) après avoir ajouté des sels pour lave-vaisselle.
Le couvercle de	l'adoucissant ne ferme pas bien	Vérifiez le couvercle. Assurez-vous qu'il ferme bien.

PROBLEME	CAUSES		QUE FAIRE
		POSSIBLES
Bruit	Bruits de cognements dans le compartiment de lavage	Un bras d'arrosage cogne contre un objet placé dans l'un des paniers	Interrompez le programme et redisposez les objets qui gênent le bras arroseur.
	Bruit de raclement dans le compartiment de lavage	Des articles de vaisselle bougent librement dans le compartiment de lavage	Interrompez le programme et réarrangez les articles de vaisselle.
	Bruits de cognements dans le les tuyaux d'eau	Il est possible que cela soit dû à l'installation sur site ou à la jonctiondes tuyaux	Cela n'a pas d'influence sur le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié.
Non satisfaisant lavage résultats	Les plats ne sont pas propres	Les plats n'ont pas été chargés correctement	Voir les notes sous "charger les paniers du lave-vaisselle"
		Le programme n'a pas été assez puissant	Sélectionnez un programme plus intensif. Voir "tableau des cycles de lavage".
		Pas assezde détergentdispersé	Utilisez d'avantage de détergent, ou changez de détergent.
		Des objets bloquentle chemin des bras arroseurs	Re-disposez les objets de façon à ce que les bras arroseurs puissent tournerlibrement.
		Le système de filtragesitué à la base du compartiment de lavage n'est pas propre ou n'est pas correctement installé. Ceci peut provoquer un blocage des bras arroseurs.	Nettoyez et/ou corrigez la position du système de filtrage. Nettoyez les bras arroseurs. Voir "Nettoyer les bras arroseurs".
	Buée sur les éléments en verre	Combinaison d'une eau douce et d'une quantité de détergent trop importante	Utilisez moins de détergent si vous avez de l'eau douce et sélectionnez un cycle plus court pour laver les verres et les nettoyer.
	Marques noires et grises sur les plats	Des ustensiles en aluminium ont frottés contre les plats	Utilisez un produit de nettoyage abrasif doux pour supprimer ces marques.
	Restes de détergent dans les récipients	Des plats bloquent les compartiments à détergent	Re-disposez les plats de façon adéquate.
Résultats de séchage non satisfaisants	Les plats ne sont pas secs	Mauvais chargement	Chargez le lave-vaisselles de la façon suggérée dans les indications.
		Trop peu d'aide au rinçage	Augmentez la quantité d'aide au rinçage/remplissez le dispenseur d'aide au rinçage.
		Les plats sont retirés trop tôt.	Ne videz pas votre lave-vaisselle juste après un lavage. Ouvrez légèrement la porte de façon à laisser la vapeur s'échapper. Ne commencez à vider le

	lave-vaisselle qu'une fois que les plats ne sont plus très chauds. Videz d'abord le panier du bas. Ceci évite que l'eau ne s'écoule des plats situés dans le panier du haut.
Un programme inadapté à été choisi.	Lors des programmes courts, la température de lavage est plus basse. Ceci diminue également les performances du lavage. Choisissez un programme avec un temps de lavage long.
Utilisation de couverts avec un revêtement de mauvaise qualité.	L'évacuation de l'eau est plus difficile avec ces objets. Les couverts ou plats de ce type ne sont pas adaptés à un lavage en machine.

CODES D'ERREURS

Lorsque des défaillances surviennent, l'appareil affiche des codes d'erreurs pour vous avertir :

CODE	SIGNIFICATION	CAUSE POSSIBLE
Le voyant trempage clignote	Durée d'arrivée prolongée. Le robinet n'est pas ouvert, ou bien l'arrivée d'eau est entravée, ou bien la pression d'eau est trop faible.
Le voyant ECO clignote	Débordement. L'un des composants du lave-vaisselle présente une fuite.

AVERTISSEMENT :

• En cas de débordement, coupez l'arrivée d'eau avant d'appeler le service après-vente.
- S'il y a de l'eau dans le fond de l'espace de lavage, à cause d'un remplissage trop important ou d'une légère fuite, l'eau doit être enlevée avant de redémarrer le lave-vaisselle.

INFORMATIONS TECHNIQUES

(avec la porte fermée) 600 598 845 1175

Hauteur : 845 mm

Largeur : 598 mm

Profondeur : 600 mm

Pression de

l'eau : 0,04 - 1,0 MPa

Alimentation

électrique : Voir indication signalétique

Capacité : 12 Place settings

FICHE DE DONNEES TECHNIQUES

Fiche pour lave-vaisselle domestique en conformité avec la directive UE 1059/2010 :

Constructeur	Everglades
Type/Description	EVDW5100
Installation lieu standard 12
Classe efficacité énergétique ^1	A++
Consommation énergétique annuelle ^2	258 kWh
Consommation énergétique du cycle de lavage standard	0,91 kWh
Consommation énergétique en mode éteint 0,45 W
Consommation énergétique en mode veille 0,49 W
Consommation d'eau annuelle ^3	3080 litres
Classe efficacité séchage ^4	A
Cycle de nettoyage standard ^5	EC45 °C
Durée du programme du cycle de lavage standard 185 min
Niveau de bruit 49 dB(A) re 1 pW
Montage	Position libre
Peut être incorporé Oui
Hauteur	84,5 cm
Largeur	59,8 cm
Profondeur (avec branchements) 60 cm
Consommation énergétique 1760-2100 W
Tension nominale / fréquence 20 V~ / 50 Hz	2 -240
Pression d'eau (flux de pression) 0,4 - 10 bar = 0,04 - 1 MPa

NOTE

^1 de A+++ (meilleure efficacité) à D (moins bonne efficacité)

2 Consommation énergétique "258" kWh par an, basé sur 280 cycles standards de lavage en utilisant de l'eau froide et les modes d'alimentations économies. La consommation énergétique réelle dépendra de la façon dont l'appareil est utilisé.

3 Consommation d'eau "3080" litres annuels, basé sur 280 cycles standards de lavage. La consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé.

^4 de A (meilleure efficacité) à G (moins bonne efficacité)

5 Ce programme convient pour le nettoyage de couverts raisonnablement sales et est le programme le plus efficaces en termes combinés de consommation d'énergie et d'eau pour ce type de lavage.

L'appareil est conforme aux standards européens et aux directives dans sa version actuelle, au moment de la livraison :

- LVD 2006/95/EC

- EMC 2004/108/EC

- ErP 2009/125/EC

Les valeurs ci-dessus ont été mesurées selon les standards en vigueur dans les conditions d'utilisation mentionnées. Les résultats peuvent grandement varier en fonction de l'état et de la qualité des plats, de la dureté de l'eau, de la quantité de détergent, etc.

Le manuel est basé sur les standards et réglementations de l'Union Européenne.

Chargement des paniers selon En50242 :

3. Panier à couverts :

1 2 2 1 4 4 4 4 4 4 4 1 2 2 2 2 2 8 7 3 3 2 1 2 2 1 4 4 4 4 4 4 1 3 3 1 2 2 1 5 5 5 5 5 5 3 3 3 2 2 2 3 3 3 3 3 1 2 2 1 5 5 5 5 5 5 6 6 6

Information pour les tests de comparabilité conformément à EN 50242 Capacité 12couverts
Position du panier supérieur : position inférieure
Programme : ECO
Réglage du liquide de rinçage : 6
Réglage de l'adoucisseur d'eau : H4

GARANTIE

Vous avez 2 ans de garanties concernant les défauts techniques après achat des appareils.

Pas inclus dans la garantie:

* Autre qu'une utilisation domestique normale (cet appareil est pour une utilisation seule domestique).

* Les causes qui ne sont pas liées à l'appareil,

Les dommages causés lors du transport ou à cause d'un mauvais usage comme les bosses, les scratches, les pièces cassées.

Une erreur d'installation (comme les mauvais voltages).

* Un mal fonctionnement à cause d'un usage impropre sur l'appareil entre autres en bloquant la circulation d'air, ou en cassant le plastique, le caoutchouc, le verre qui autre qu'une utilisation normale, est considéré comme faute. Cela est jugé par un homme du service.

Vous avez 2 ans de garanties sur les défauts techniques sur un appareil après la date d'achat, la garantie est seule valide si une facture d'achat peut être montrée.

Les garanties sont strictement personnelles.

Si un appareil est offert pour entretien, cela demande à être clair, autrement le service peut être refusé.

Numéro de service après-vente pour la Belgique: 0032-(0)38080919

Numéro de service après-vente pour Pays Bas: 0900-0404040

Deutsch
