BEDIENUNGSANLEITUNG EDVW5100 Everglades

Vaatwasser – Dishwasher Geschirrspüler – Lave-vaiselle

VÓÓR HET EERSTE GEBRUIK

OPEN DE DEUR VOORZICHTIG

BESCHERMEN TEGEN BEVRIEZING

ELEKTRISCHE VEREISTEN

ELEKTRISCHE AANSLUITING

TECHNISCHE INFORMATIE

LESEN SIE DIESE ANLEITUNG

Sehr geehrter Kunde,

• Sorgfältiges Durchlesen dieser Anleitung vor der Inbetriebnahme wird Ihnen beim sachgemäßen Gebrauch und der Pflege des Geschirrspülers zugute kommen.
  • Bewahren Sie die Anleitung zum Nachschlagen auf.
  • Geben Sie diese an Folgebesitzer weiter.
  Diese Anleitung enthält Abschnitte über Sicherheits-, Bedienungs- und Installationshinweise sowie Tipps zur Fehlererkennung und -Beseitigung.

BEVOR SIE DEN KUNDENDIENST ANRUFEN

• Das Lesen des Abschnitts "Fehlersuche" wird Ihnen bei der Behebung von üblichen Problemen behilflich sein.
• Falls Sie die Schwierigkeiten nicht selbst beheben können, wenden Sie sich bitte an einen Fachmann (Kundendiensthinweis).

HINWEIS:

Der Hersteller kann gemäß seinem Bestreben nach fortwährender Verbesserung und Aufwertung des Produktes Änderungen ohne vorherige Ankündigung vornehmen.

Dieses Benutzerhandbuch ist ebenfalls über den Hersteller oder den zuständigen Anbieter erhältlich.

INHALT

Sicherheitshinweise ....3

Entsorgung 6

Kurzanleitung 7

Bedienungshinweise ....8

Bedienfeld....8

Ausstattung 8

Vor der ersten Inbetriebnahme ....9

A. Wasserenthärter 9

Einfüllen von Salz in den SalzbehälterB. 10

Befüllen und Funktion des KlarspülersC. 11

Funktion und Einfüllen des SpülmittelsD. 12

Beladen des Geschirrspülers 13

Achtung vor und nach dem Beladen des Geschirrkorbes 13

Einsortieren in den oberen Geschirrkorb 15

Einsortieren in den unteren Geschirrkorb....15

Einsortieren in den Besteckkorb 15

Starten eines Spülprogrammes ....16

Spülprogrammtabelle....16

Einschlaten des Gerätes 17

Wechseln des Porgrammes....17

Am Ende des Spülganges....18

Pflege und Reinigung 18

Filtersystem....18

Umgang mit dem Geschirrspüler....20

Installationsanleitung 21

Anschluss des Gerätes 21

Zum elektrischen Anschluss 21

Kaltwasseranschluss 22

Inbetriebnahme des Geschirrspülers....23

Störungserkennung 23

Fehler Codes....25

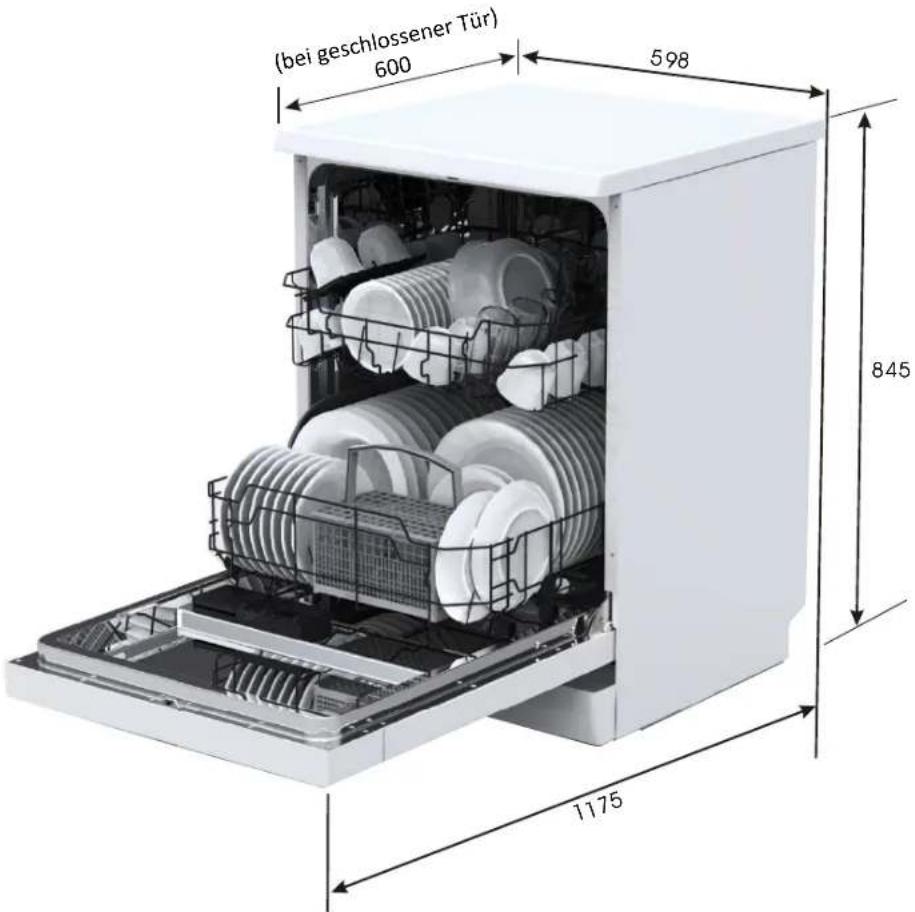

Techinische Daten....26

WICHTIGE SICHERHEITSHINWEISE

⚠ ACHTUNG! Folgende Sicherheitsmaßnahmen sind bei der Benutzung Ihres Geschirrspülers zu beachten:

■ Dieses Gerät wurde dazu ausgelegt, in Haushalts- und ähnlichen Anwendungen eingesetzt zu werden, darunter:
- Personalküchenbereiche wie in Geschäften, Büros und sonstigen Arbeitsbereichen; Bauernhäuser;
- von Kunden in Hotels, Motels und sonstigen Gasträumen; - in B&B-Unterkünften.
■ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit körperlichen, sensorischen oder geistigen Handicaps sowie fehlender Erfahrung und Kenntnissen verwendet werden, vorausgesetzt, dass diese Personen beim sicheren Gebrauch des Gerätes von einer für ihre Sicherheit verantwortlichen Person überwacht oder eingewiesen werden und die Gefahren einer falschen Bedienung verstehen. Lassen Sie Kinder nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Benutzer darf nicht von Kindern ohne Aufsicht ausgeführt werden. (Für EN60335-1)
■ Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit körperlichen, sensorischen oder geistigen Handicaps sowie fehlender Erfahrung und Kenntnissen gedacht, es sei denn, dass diese Personen beim Gebrauch des Gerätes von einer für ihre Sicherheit verantwortlichen Person überwacht oder eingewiesen werden. (Für IEC60335-1)
■ Dieses Gerät darf nur im Innenbereich für Haushaltszwecke verwendet werden.
■ Um Stromstoßgefahren vorzubeugen, darf das Gerät einschließlich Kabel oder Stecker nicht in Wasser oder andere Flüssigkeiten eingetaucht werden.
■ Vor der Reinigung oder Wartung des Geräts den Netzstecker ziehen.
■ Verwenden Sie ein angefeuchtetes, weiches Tuch mit einem milden Reinigungsmittel und wischen Sie mit einem trockenen Tuch nach.

ERDUNGSANLEITUNG

■ Dieses Gerät muss geerdet werden. Bei einer Funktionsstörung oder einem Defekt reduziert die Erdung die Stromstoßgefahr, indem sie für den Strom den Pfad mit dem geringsten Widerstand darstellt. Das Gerät ist mit einem Erdungskabel mit Erdungsschutzleiter und Erdungsstecker ausgestattet.

■ Der Netzstecker muss in eine geeignete Steckdose eingesteckt werden, die gemäß allen lokalen Richtlinien und Vorschriften installiert und geerdet wurde.

■ Der unsachgemäße Anschluss des Erdungsschutzleiters kann zu einem elektrischen Schlag führen.

■ Wenn Sie sich unsicher sind, ob das Gerät korrekt geerdet ist, ziehen Sie einen qualifizierten Elektriker oder Außendienstmitarbeiter hinzu.

■ Sollte der am Gerät befindliche Netzstecker nicht in die Steckdose passen, darf er nicht verändert werden.

■ Lassen Sie eine passende Steckdose durch einen qualifizierten Elektriker installieren.

■ Die geöffnete Tür oder der herausgezogene Geschirrkorb des Geschirrspülers dürfen nicht übermäßig belastet werden.

■ Nehmen Sie Ihren Geschirrspüler erst in Betrieb, wenn alle Gehäuseabdeckungen ordnungsgemäß angebracht sind.

■ Öffnen Sie die Tür des Geschirrspülers während des Betriebs sehr vorsichtig, es besteht Wasserspritzgefahr.

■ Stellen Sie keine schweren Gegenstände auf die geöffnete Tür. Das Gerät könnte umkippen.

■ Wenn Sie den Geschirrspüler beladen:

1) Legen Sie scharfe Gegenstände so ein, dass die Dichtung der Tür nicht beschädigt werden kann;

2) Warnung: Messer und andere Gegenstände mit scharfer Spitze müssen mit der Spitze nach unten in den Korb eingelegt oder horizontal hingelegt werden.

■ Überprüfen Sie, ob der Reinigungsmittelbehälter nach dem Spülgang leer ist.

■ Spülen Sie keine Kunststoffteile, die nicht spülmaschinenfest sind.

■ Halten Sie sich bei Kunststoffteilen, die nicht entsprechend gekennzeichnet sind, an die Empfehlungen des Herstellers.

■ Verwenden Sie ausschließlich für automatische Geschirrspüler geeignete Reinigungsmittel und Klarspüler.

■ Verwenden Sie in Ihrem Geschirrspüler keinesfalls Seife, Spülmittel oder Handwaschmittel.

■ Kinder dürfen nicht unbeaufsichtigt bleiben, um sicherzustellen, dass diese nicht mit dem Gerät spielen.
■ Die Tür darf nicht offen bleiben, um Stolpergefahren zu verhindern.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem Servicemitarbeiter oder einer anderen qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.

■ Das Netzkabel darf bei der Installation keinesfalls zu stark oder in gefährlicher Weise verbogen oder gequetscht werden.
■ Machen Sie sich nicht an den Bedienungselementen zu schaffen.
■ Das Gerät muss mit neuen Schläuchen an den Wasseranschluss angeschlossen werden und die alten Schläuche sollten nicht wiederverwendet werden.

■ Die maximale Anzahl für Gedecke beträgt . 12
■ Der maximal zulässige Wasserzulaufdruck beträgt 1 MPa.
■ Der geringste zulässige Wasserzulaufdruck beträgt 0,04 MPa.

ENTSORGUNG

Das Symbol "durchgestrichene Mülltonne" erfordert die separate Entsorgung von Eletro- und Elektronik-Altgerä-ten (WEEE).

Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoffe enthalten.

Dieses Gerät nicht im unsortierten Hausmüll entsorgen.

An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.

Die Kartons sind aus Altpapier und sind in den entsprechenden Altpapierbehältern zu entsorgen. Alle Verpackungsmaterialien können recycelt werden. Kunststoffe sind entsprechend der internationalen Abkürzungen markiert:

PE Polyethylen, z. B. Kunststofffolien

PS Styropor, z. B. Stützmaterialien

POM Polyoxymethylen, z. B. Kunststoffclips

PP Polypropylen, z. B. Trocknungsmittel

ABS Acrylnitril-Butadien-Styrol-Copolymerisat, z. B. das Bedienfeld

• Verpackungsmaterial kann für Kinder gefährlich sein.
• Zur Entsorgung der Verpackung und des Gerätes suchen Sie bitte ein Verwertungszentrum auf. Dafür kappen Sie das Netzkabel und machen Sie den Türverschluss unbrauchbar.
  • Die Kartonverpackung wurde aus Recyclingpapier hergestellt und sollte im Altpapiercontainer zur Wiederverwer-tung entsorgt werden.
• Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, helfen Sie mit, mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die sonst durch unsachgemäßen Umgang mit dem Abfall dieses Produktes verursacht werden könnten.

- Für genauere Informationen zur Wiederverwertung dieses Produktes wenden Sie sich bitte an Ihre lokale Behörde und Ihren Haushaltsmüll-Entsorgungsdienst.

Kurzanleitung

Nähere Informaon den Sie in den entsprechenden Abschnien der Bedienungsanleitung.
Gerät einschalt	Drücken Sie die Ein-/Aus-Taste, um das Gerät einzuschalten. Ö nen Sie die Tür.

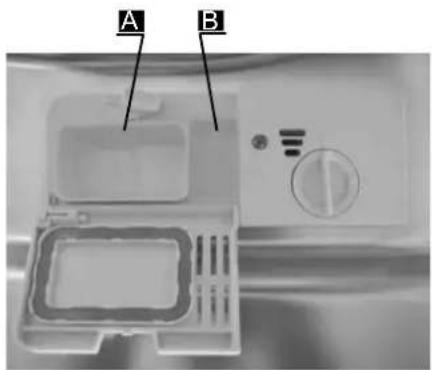

Spülmiel einfüll	Fach A:Vor jedem Spülgang.Fach B:Nur für Programme mit Vorspülen.(Siehe Bedienungsanleitung!)
Füllstand des Klübers überprüfen	Mechanische Anzeige C.Elektrische Anzeige an der Bedienblende (falls vorhanden).
Füllstand des Reineriersalzes überprüfen	(Nur bei Modellen mit Wasserenthärtungssystem.)Elektrische Anzeige an der Bedienblende (falls vorhanden).Wenn die Bedienblende über keine Salzwarnleuchte verfügen sollte (bei einigen Modellen), können Sie den Zeitpunkt des Nachfüllens anhand der absolvierten Spülgänge besmmen.
Spülkörbe befüll	Kratzen Sie größere Mengen an Essensresten ab. Rückstände von angebrannten Speisen in Pfannen zunächst einweichen, anschließend Spülkörbe befüllen. Siehe Hinweise zum Befüllen des Geschirrspülers.
Programm wählen	Schließen Sie die Tür. Drücken Sie die Programmtaste, bis das gewählte Programm aueuchtet. (Siehe Abschni „Bedienhinweise“.)
Geschirrspülersten	Drehen Sie den Wasserhahn auf und drücken Sie die Start-/Pause-Taste. Nach 10 Sekunden beginnt die Maschine zu spülen.
Programm änn	1. Ein bereits laufender Spülgang kann nur dann geändert werden, wenn er gerade erst gestartet wurde. Ansonsten wurde das Spülmiel möglicherweise bereits freigegeben und das Spülwasser wurde bereits eingelassen. In diesem Fall muss in die Dosierkammer wieder Spülmiel nachgefüllt werden.2. Drücken Sie die Start-/Pause-Taste und drücken Sie anschließend die Programmtaste für mehr als 3 Sekunden, um das laufende Programm abzubrechen.3. Wählen Sie ein neues Programm.4. Starten Sie den Geschirrspüler erneut.
Geben Sie die gessenen Geschirrteile in Geschirrspüler.	1 Drücken Sie die Start-/Pause-Taste, um den Geschirrspüler anzuhalten.2. Ö nen Sie die Tür.3. Fügen Sie die vergessenen Geschirrteile hinzu.4. Schließen Sie die Tür und drücken Sie anschließend die Start-/Pause-Taste. Nach 10 Sekunden wird der Spülgang fortgesetzt.	[IMAGE]
Wenn das Gehährend eines Spülgangs aushaltet wurde.	Wenn das Gerät während eines Spülgangs ausgeschaltet wurde, wählen sie das Programm nach dem Einschalten erneut, damit der Geschirrspüler an dem Punkt forahren kann, an dem er ausgeschaltet wurde.
Gerät ausschalt	Nach Beendigung des Spülgangs wird der Summer des Geschirrspülers acht Mal ertönen und dann verstummen.Drücken Sie die Ein-/Aus-Taste, um das Gerät auszuschalten.
Wasserhahn abzahlen und Spülkörbe entlang	Achtung: Warten Sie etwa 15 Minuten, bevor Sie das Geschirr entnehmen, da das Geschirr nach dem Trocknen sehr heiß und empndlich ist und leicht brechen könnte. Außerdem trocknet es so schneller. Entnehmen Sie das Geschirr, indem Sie mit dem unteren Spülkorb beginnen.

wichTiG: Um das beste Ergebnis von ihrem Geschirrspüler zu erhalten, lesen Sie alle Bedienungsmaßregeln vor der ersten Inbetriebnahme..

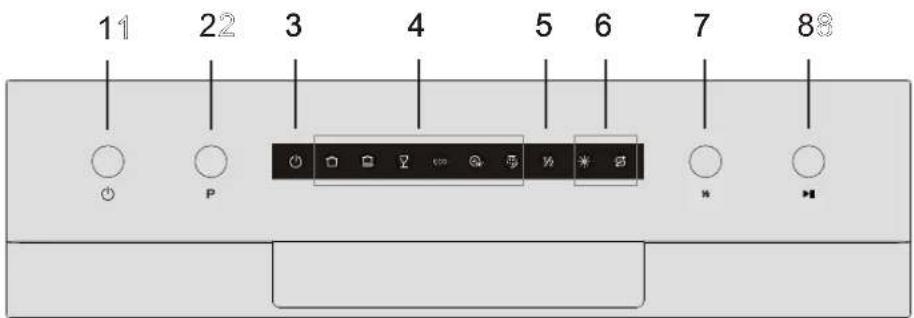

beDienFeID

11 22 3 4 5 6 7 8

1. Ein/Aus-Taste: um das Gerät einzuschalten.

2. Programmwahl-Taste: zur Wahl des entsprechenden Programms.

3. Netzstromanzeige: leuchtet auf, wenn die Maschine eingeschaltet wird.

4. Programmanzeigen: Zeigen das gewählte Programm an.

5. Sparprogrammanzeige: Zur Anzeige der Auswahl des Sparprogramms.

6. Warnleuchten für Salz und Klarspüler : Leuchten auf, wenn der Salzbehälter oder der Klarspüler nachgefüllt werden muss.

7. Sparprogrammtaste: Programmauswahl für halbvolle Maschine. (Das Sparprogramm zum Einsparen von Wasser und Energie kann nur verwendet werden, wenn sechs oder weniger Gedecke eingeräumt wurden. Kann nur mit den Programmwahltasten Intensiv, Normal, Ö ko, Glas und 90 Min. verwendet werden.)

8. Start-/Stopp-Taste: Startet das gewählte Spülprogramm oder pausiert das Spülprogramm bei laufender Maschine.

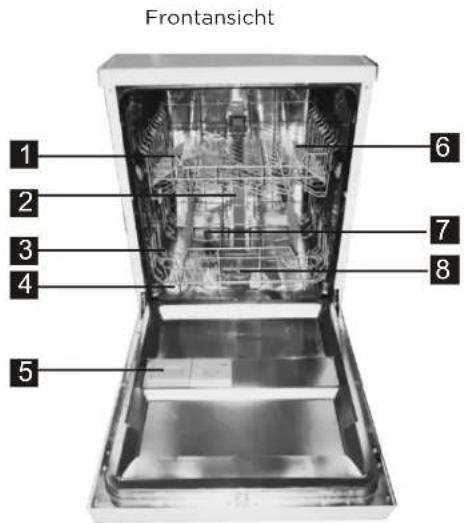

aussTaTTunG

Frontansicht 1 2 3 4 5 6 7 8

1 Oberkorb
2 Innenrohr
3 Unterkorb
4 Salzbehälter
5 Dosierkammer für Spülmiel

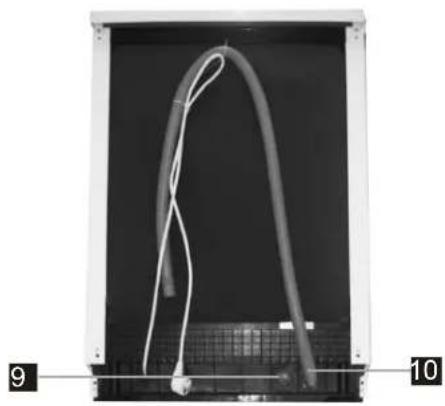

Rückansicht

6 Tassenablage
7 Sprüharme
8 Filtersystem
9 Zuleitungsanschluss
10 Auslassönung

VOR DER ERSTEN INBETRIEBNAHME

Bevor Sie den Geschirrspüler zum erten mal verwenden:

A. Stellen Sie die Wasserhärtegrad ein.
B. Geben Sie 1.5 kg Spülmaschinensalz in den Salzbehälter und füllen Sie ihn mit Wasser.
C. Füllen Sie Klarspüler ein.
D. Füllen Sie Spülmittel ein.

WASSERENTHÄRTER

Die Wasserhärte ist von Ort zu Ort unterschiedlich. Wird Ihr Tischgeschirrspüler mit hartem Wasser betrieben, können sich Ablagerungen auf Geschirr und Besteck bilden. Dieses Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die mit einem Spezialsalz für Geschirrspüler die Ablagerungen verhindert. Entsprechend der örtlichen Wasserhärte (kann beim Wasserversorger erfragt werden) können Sie die Salzmenge für die vorliegende Wasserhärte einstellen.

EINSTELLEN DES SPÜLMASCHINENSALZ VERBRAUCHS

Der Geschirrspüler ist so ausgelegt, dass Sie den Verbrauch von Spülmaschinensalz an die Wasserhärte anpassen können. Dies dient der Optimierung und individuellen Anpassung des Spülmaschinensalz Verbrauches.

Folgen Sie den unten stehenden Anweisungen um den Verbrauch von Spülmaschinensalz einzustellen:

1. Schalten Sie das Gerät ein.
2. Drücken Sie die Start-/Pause-Taste für mehr als 5 Sekunden, um innerhalb von 60 Sekunden nach Einschalten des Geräts den Wasserenthärter zu starten.
3. Drücken Sie die Start-/Pause, um die entsprechende örtliche Wasserhärte einzustellen. Folgende Einstellungen sind möglich: H1->H2->H3->H4->H5->H6;
4. Drücken Sie die Ein-/Aus-Taste oder nehmen Sie innerhalb von 5 Sekunden nichts vor, um die Einstellung abzuschließen.

WASSERHÄRTE				Posion des Stellknopfs	Salzverbrauch (Gramm/Spülgang)
° dH	° fH	° Clarke	mmol/l
0~5	0~9	0~6	0~0,94	H1-Einweichen leuchtet	0
6-11	10-20	7-14	1,0-2,0	H2-90 Min leuchtet	9
12-17	21-30	15-21	2,1-3,0	H 90 Min und Einweichen leuchtet	12
18-22	31-40	22-28	3,1-4,0	H4ECO leuchtet	20
23-34	41-60	29-42	4,1-6,0	H5-ECO leuchtet und Einweichen leuchtet	30
35-55	61-98	43-69	6,1-9,8	H 6ECO leuchtet und 90 Min leuchtet	60

HINWEIS 1:

1 °dH = 1.25 °Clarke = 1.78 °fH = 0.178 mmol/l

°dH: Deutscher Härtegrad

°fH: Französicher Härtegrad

°Clark: Britscher Härtegrad

HINWEIS:

Falls Ihre Modell keine Möglichkeit zur Einstellung des Härtegrades hat, überspringen Sie diese.

WASSERENTHÄRTER

• Die Wasserhärte variiert von Ort zu Ort. Wenn Sie hartes Wasser in Ihrer Spülmaschine verwenden, können Rückstände auf dem Geschirr zurückbleibe.
- Das Gerät ist mit einem speziellen Wasserenthärter ausgestattet, der Spülmaschinensalz zur Reduzierung von Säure und Mineralien im Wasser verwendet.

einFüllen VOn salz in Den salzbehÄlTer

Verwenden Sie nur Salz, dass zur Verwendung in Spülmaschinen freigegeben ist.

Der Salzbehälter befindet sich unterhalb des Geschirrkorbes und sollte folgendermaßen befüllt werden:

achTunG!

• Benutzen Sie ausschließlich Spezialsalz für Geschirrspüler! Andere Salze, insbesondere Speisesalz, führen zu Schäden am Wasserenthärter. Diese Art Schäden sind nicht durch Ihre Garantie abgedeckt.
• Füllen Sie Salz erst direkt vor dem Spülgang ein. Hierdurch vermeiden Sie, dass Salzkristalle oder Salzwasser im Gerät verbleiben und zu Korrosion führen können.

1

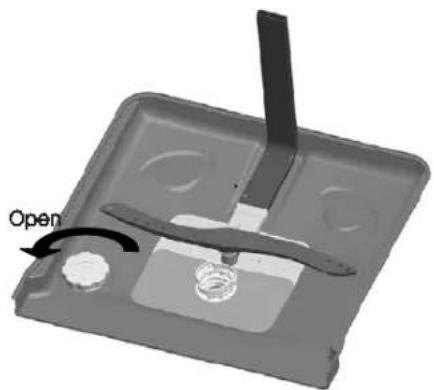

A Enernen Sie den Unterkorb, und schrauben Sie die Verschlusskappe des Salzbehälters ab. (1)
Vor dem ersten Spülvorgang füllen Sie einen Liter Wasser in den Salzbehälter Ihrer Maschine.B
Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung und befüllen Sie den Behälter bis zum Rand mit C Salz. Eine kleine Menge auslaufendes Wasser aus dem Salzbehälter ist normal. (2)
Nach dem Befüllen des Behälters schrauben Sie die Kappe im Uhrzeigersinn fest.D
E Die Salzwarnleuchte erlischt, nachdem der Behälter mit Salz gefüllt wurde.
F Nach dem Befüllen des Salzbehälters sollte ein Spülprogramm gestartet werden. (Wir empfehlen ein Kurzprogramm). Andernfalls können das Filtersystem, die Pumpe oder andere wichge Komponenten der Maschine durch salzhalges Wasser beschädigt werden. Dies fällt nicht unter die Garane.

hinweis:

Der Salzbehälter muss nur aufgefüllt werden, wenn die Salzwarnanzeige auf dem Bedienfeld aufleuchtet. 1. Abhängig davon, wie vollständig sich das Salz löst, kann die Warnanzeige noch immer aufleuchten, selbst wenn der Salzbehälter voll ist. Salzrückstände im Gerät nach dem Befüllen des Salzbehälters müssen sofort entfernt werden. Starten Sie hierzu 2. das Vorspülprogramm um das überflüssige Salz zu entfernen, falls Sie nicht sofort ein Spülprogramm starten wollen.

beFÜllen unD FunKTiOn Des KlarsPÜlersPenDers

KlarsPÜlbehÄlTer

Ihr Geschirrspüler ist für die Verwendung von flüssigen Spülzusätzen ausgelegt. Der Klarspülerspender befindet sich in der Türklappe neben dem Spülmittelbehälter. Um den Spender zu füllen, öffnen Sie die Abdeckung und gießen den Klarspüler in den Spender, bis sich der Pegelanzeiger komplett schwarz verfärbt. Das Volumen des Spenders beträgt etwa 110 ml.

FunKTiOn Des KlarsPülers

Der Klarspüler wird automatisch während des letzten Spülganges zugesetzt, damit sich an Ihrem Geschirr keine Wassertropfen absetzen und Flecken oder Streifen hinterlassen und eine gründliche Spülung garantiert ist. Er verbessert auch das Trockenergebnis, indem es das Wasser vom Geschirr abperlen lässt.

achTunG!

Verwenden Sie ausschließlich Klarspüler, die für Geschirrspüler geeignet sind. Befüllen Sie den Klarspülerspender niemals mit irgendwelchen anderen Substanzen (z. B. Geschirrreiniger, flüssigem Waschmittel), dies würde das Gerät beschädigen.

wann sie Den KlarsPÜler nachFüllen sOllTen

Wenn die Klarspülerwarnanzeige leuchtet, sollte dieser nachgefüllt werden. Sie können den Stand des Klarspülers anhand der Farbe des optischen Pegelstandanzeigers "C" abschätzen, der sich neben der Abdeckung befindet. Wenn der Klarspülerspender voll ist, erscheint der volle Anzeiger dunkel. Sobald der Klarspülerstand absinkt, verkleinert sich der dunkle Kreis. Sie sollten den Pegelstand nie unter 1/4 absinken lassen.

Mit dem Absinken des Klarspülerstandes verkleinert sich der dunkle Kreis im Klarspüleranzeiger wie unten dargestellt.

304 voll

1/2voll

1/4 voll - Zur Vermeidung von Flecken nachfüllen.

Leer

c Pegelstandanzeiger

Um den Spender zu öffnen, drehen Sie die Kappe in Pfeilrichtung „open“ (links) und entfernen Sie sie.1.

Füllen Sie den Klarspüler in den Spender und achten Sie darauf, ihn nicht zu überfüllen.2.

Setzen Sie die Verschlusskappe wieder auf, indem Sie sie in der Ausrichtung auf „open“ einsetzen und in 3.

Pfeilrichtung (rechts) zur „closed“ -Stellung drehen.

hinweis:

Wischen Sie den möglicherweise beim Befüllen verschütteten Klarspüler mit einem saugfähigen Tuch ab, um übermäßiges Schäumen beim nächsten Spülvorgang zu vermeiden. Vergessen Sie nicht die Verschlusskappe einzusetzen, bevor Sie die Spülmaschinentür schließen.

5 4 3 2 6 7 ↑MAX

DOsierunG Des KlarsPÜlers

Der Klarspülerspender verfügt über sechs bzw. vier Stufen. Beginnen Sie immer mit der mittleren Stufe. Falls Flecken oder schlechte Trocknung ein Problem darstellen, erhöhen Sie die zugesetzte Klarspülermenge, indem Sie die Spenderklappe abnehmen und das Wahlrad auf einen höheren Bereich drehen. Wenn das Geschirr immer noch schlecht trocknet und Flecken aufweist, drehen Sie das Wahlrad zur nächsthöheren Stufe, bis Ihr Geschirr Fleckenfrei ist. Die empfohlene Einstellung ist Stufe „4“.

hinweis:

Erhöhen Sie die Dosierung, wenn Sie Wassertropfen oder Kalkflecken am gespülten Geschirr vorfinden. Verringern Sie sie, wenn das Geschirr klebrige, weißliche Flecken, bzw. wenn Glaswaren oder Besteck einen bläulichen Film haben.

FunKTiOn unD einFÜllen Des sPÜIMiTTels

KOrreKTe VerwenDunG VOn sPÜIMiTTel

Spülmittel mit ihren chemischen Inhaltsstoffen sind nötig, um Schmutz zu entfernen, ihn zu zersetzen und aus dem Geschirrspüler zu beseitigen. Die meisten der handelsüblichen Spülmittel sind für diesen Zweck geeignet.

sPÜIMiTTel

Es gibt 3 Arten von Spülmittel

Mit Phosphat und Chlor1.

Mit Phosphat, aber ohne Chlor2.

Ohne Phosphat sowie ohne Chlor3.

Üblicherweise enthält neues pulverförmiges Spülmittel kein Phosphat. Der Wasserenthärtungseffekt von Phosphat ist daher nicht gegeben. In diesem Fall empfehlen wir, Salz in den Salzbehälter zu füllen, selbst wenn die Wasserhärte nur 6°dH beträgt. Wenn Spülmittel ohne Phosphat bei hartem Wasser verwendet werden, treten häufig weiße Flecken auf Geschirr und Gläsern auf. In diesem Fall setzen Sie für ein besseres Ergebnis bitte mehr Spülmittel zu. Spülmittel ohne Chlor bleichen nur ein wenig. Hartnäckige und färbige Flecken werden nicht vollständig entfernt. In diesem Fall wählen Sie bitte ein Programm mit höherer Temperatur.

KOnzenTrierTes sPÜIMiTTel

Gemäß ihrer chemischen Zusammensetzung kann man Spülmittel in zwei Gruppen unterteilen:

Konventionelle, basische Spülmittel mit ätzenden Komponenten

Niedrigbasische, konzentrierte Spülmittel mit natürlichen Enzymen•

Spülmitteltabletten verschiedener Hersteller lösen sich mit unterschiedlicher Geschwindigkeit. Aus diesem Grund können sich einige Spülmitteltabletten in Kurzprogrammen nicht vollständig lösen und ihre volle Reinigungskraft entfalten. Wählen Sie daher lange Programme, wenn Sie Spülmitteltabletten verwenden, um die vollständige Entfernung von Spülmittelrückständen zu gewährleisten.

sPÜIMiTTelbehÄlTer

Der Behälter muss gemäß der unter „Spülgangtabelle“ angegebenen Anleitung vor jedem Start eines Spülvorganges befüllt werden. Ihr Geschirrspüler verbraucht weniger Spülmittel und Klarspüler als herkömmliche Geschirrspüler. Im Allgemeinen ist nur ein Esslöffel Spülmittel für eine gewöhnliche Beladung nötig. Stärker verschmutzte Gegenstände brauchen mehr Spülmittel. Füllen Sie das Spülmittel stets unmittelbar vor dem Start der Spülmaschine ein, da es sonst feucht wird, verklumpt und sich nicht gut auflöst.

MenGe Des benöTiGTen sPÜIMiTTels

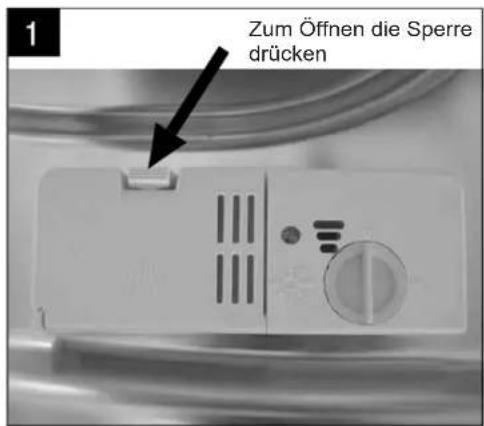

1 Zum Öffnen die Sperre drücken

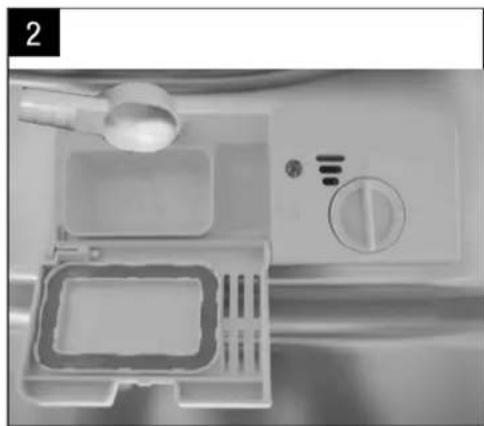

Bei geschlossener Klappe: Entriegelungstaste drücken. Die Klappe springt auf.

Spülmittel stets direkt vor jedem Spülgangstart zugeben.

Verwenden Sie ausschließlich handelsübliche Spülmittel für Geschirrspüler.

warnun G:

- Spülmittel für Spülmaschinen sind korrosiv!

Halten Sie diese sorgfältig von Kindern fern.

EINFÜLLEN DES SPÜLMITTELS

Befüllen Sie den Behälter mit Spülmittel. Die Markierung zeigt die Dosierungsstufen wie rechts dargestellt an:

Spülmittelbehälter für den Hauptspülgang, „MIN“ A bedeutet ca. 15 g Spülmittel. Spülmittelbehälter für den Vorspülgang, ca. 3 g Spül-B mittel.

Bitte beachten Sie die Empfehlungen des Herstellers zur Dosierung und Aufbewahrung, wie auf der Spülmittelpackung angegeben.

Schließen und drücken Sie die Klappe, bis sie einschnappt.

Wenn das Geschirr stark verschmutzt ist, geben Sie eine zusätzliche Spülmitteldosis in die Kammer für den Vorspülgang. Dieses Spülmittel wirkt während der Vorspülphase.

A B

HINWEIS:

Sie finden Informationen zur Menge des Spülmittels unter Punkt 6.

- Bitte bedenken Sie, dass je nach Verschmutzungsgrad und spezifischer Wasserhärte Unterschiede möglich sind. Bitte beachten Sie die Empfehlungen des Herstellers auf der Spülmittelpackung.

BELADEN DES GESCHIRRSPÜLERS

Empfehlung

Achten Sie darauf, spülmaschinenfest gekennzeichnetes Küchengeschirr zu kaufen. Verwenden Sie ein mildes, als „Geschirr schonend“ beschriebenes Spülmittel. Falls nötig, holen Sie weitere Informationen beim Spülmittelhersteller ein. Für empfindliche Gegenstände wählen Sie ein Programm mit niedriger Temperatur. Um Beschädigungen vorzubeugen, nehmen Sie Glas und Besteck nach dem Programmende so bald wie möglich heraus.

FOLGENDES BESTECK/GESCHIRR IST ZUR REINIGUNG IM GESCHIRRSPÜLER

NICHT GEEIGNET

Bestecke mit Holz-, Horn- oder Perlmuttgriffen Nicht hitzebeständige Plastikgegenstände Älteres Besteck mit geklebten Teilen, die nicht hitze- beständig sind Zusammengebundenes Besteck oder Geschirr Zinn- oder Kupferteile Kristallglas Rostende Stahlgegenstände

• Holzplatten/-Teller
• Gegenstände aus synthetischen Fasern

BEDINGT GEEIGNET

• Einige Glasarten können nach oftmaligem Spülen
  • matt werden.
  • Silber- und Aluminiumteile tendieren zu schwarzer
  • Verfärbung durch Spülen
• Glasierte Muster können durch häufiges Waschen verblassen.

ACHTUNG VOR UND NACH DEM BELADEN DES GESCHIRRKORBES

Um das beste Ergebnis zu erzielen, beachten Sie die folgenden Richtlinien zum Beladen. Eigenschaften und Aussehen von Körben und Besteckörben können von Ihrem Modell abweichen. Entfernen Sie alle größeren Mengen von Speiseresten. Weichen Sie Reste von angebrannten Speisen auf Pfannen ein.

Es ist nicht nötig, das Geschirr unter fließendem Wasser abzuspülen. Platzieren Sie Gegenstände im Geschirrspüler auf folgende Weise:

1. Gegenstände wie Tassen, Gläser, Töpfe/Pfannen usw. umgedreht.
2. Gewölbte Gegenstände oder solche mit Mulden sollten schräg gelagert werden, sodass das Wasser abrinnen kann.
3. Alle Dinge sollten sicher einsortiert werden, sodass sie nicht umkippen können.
4. Alle Gegenstände müssen so untergebracht sein, dass der Sprüharm beim Spülvorgang frei rotieren kann.

De

hinweis:

• Sehr kleine Gegenstände sollten nicht im Geschirrspüler gereinigt werden, da sie leicht aus dem Korb fallen können.
• Laden Sie hohle Dinge wie Tassen, Gläser, Pfannen usw. mit der Öffnung nach unten ein, sodass sich das Wasser nicht darin ansammeln kann.
  Geschirre und Bestecke dürfen nicht ineinander liegen oder sich gegenseitig abdecken.
  Um Beschädigungen an Gläsern zu vermeiden, dürfen sich diese nicht berühren.
  Die Lagerung von Messern mit langen Klingen nach oben ist eine potentielle Gefahr!
  • Lange und/oder scharfe/spitze Bestecke wie Tranchiermesser müssen waagrecht im oberen Korb gelagert werden.
• Bitte überladen Sie Ihren Geschirrspüler nicht. Dies ist wichtig für gute Ergebnisse und einen vertretbaren Energieverbrauch.

Beladen des Geschirrspülers mit Geschirr

Beladung des Oberkorbs

Der Oberkorb ist für empndlicheres und leichteres Geschirr wie Gläser, Kaee- und Teetassen und Untertassen sowie für kleine Teller, Schüsseln und ache Pfannen (falls nicht zu schmutzig) vorgesehen. Legen Sie die Teller und das Kochgeschirr so ein, dass die Objekte vom Sprühwasser nicht bewegt werden können.

Beladung des Unterkorbs

Für große Gegenstände, deren Reinigung komplizierter ist, empfehlen wir den Unterkorb. Dies gilt u. a. für Töpfe, Pfannen, Deckel, Servierplaen und -schüsseln (siehe nachstehende Abbildung). Servierplaen und Deckel sollten sich an der Seite der Körbe benden, um zu verhindern, dass die Bewegung des oberen Sprüharms blockiert wird.

Beachten Sie bie Folgendes:

■ Töpfe, Servierschüsseln usw. müssen immer mit der Oberseite nach unten eingelegt werden.

■ Tiefe Töpfe sollten schräg gestellt werden, damit das Wasser abießen kann.

Der Unterkorb verfügt über Klappstacheln, damit auch größere Töpfe und Pfannen in ausreichender Zahl eingelegt werden können.

Höhenverstellung des Oberkorbs

Die Höhe des Oberkorbes kann auf Wunsch angepasst werden, um mehr Platz für große Gegenstände im Ober-/Unterkorb zu schaen. Die Höhe des Oberkorbes kann verstellt werden, indem die Räder in einer anderen Höhe in die Schienen geschoben werden. Lange Gegenstände, Servierbesteck, Salatbesteck und Messer sollten so auf der Ablage abgelegt werden, dass sie die Bewegung der Sprüharme nicht behindern.

Umklappen der Tassenablage

Um für Töpfe und Pfannen mehr Platz zu schaen, können die Klappstacheln umgeklappt werden (siehe Abbildung rechts).

Untere Posion

Klappstacheln des Unterkorbs

Um für Töpfe und Pfannen mehr Platz zu schaen, können die Klappstacheln umgeklappt werden (siehe Abbildung rechts).

Besteckkorb

Besteck sollte mit den Handgrien nach unten in den Besteckkorb eingesetzt werden. Wenn der Besteckkorb Seitenkörbe hat, sollten Löel einzeln in die entsprechenden Fächer eingelegt werden. Besonders lange Gegenstände sollten horizontal im vorderen Bereich des Oberkorbes abgelegt werden (siehe Abbildung).

⚠️ ACHTUNG!

■ Kein Gegenstand darf unter dem Korbboden herausragen.
■ Gegenstände mit scharfer Spitze müssen stets mit der Spitze nach unten in den Korb eingelegt werden!

Zu Ihrer persönlichen Sicherheit und für ein opmales Spülergebnis muss für das Besteck der Besteckkorb verwendet werden.

Stellen Sie dabei sicher, dass:

■ das Besteck nicht zu dicht zusammensteht.
■ das Besteck mit den Grien nach unten eingelegt wird.
■ Messer und andere potenell gefährliche Gegenstände mit den Grien nach oben eingelegt werden.

sTarTen eines sPÜlPrOGraMMes

sPÜIPROGraMMTabelle

HINWEIS: ( )Redeutet: Es muss Klarspüler eingefüllt werden.

Program Cycle selection information		Description of cycle	Detergent (pre/main)	Running time (min)	Energy (kWh)	Water (l)	Rinse Aid
Normal	Für normal verschmutzte Beladungen wie Pfannen, Teller, Gläser und leicht verschmutzte Pfannen. Täglicher Standardzyklus.	Vorspülen (45 °C)Spülen (55 °C)KlarspülenKlarspülen (65°C)Trocknen	5/25g	180	1.25	15	★
Intensive	Für stark verschmutztes Geschirr und normal verschmutzte Töpfe, Pfannen, Teller etc. mit angetrockneten Speiseresten;	Vorspülen (50 °C)Spülen (60 °C)KlarspülenKlarspülenKlarspülen (65°C)Trocknen	5/25g(1 oder 2 Teile)	160	1.5	18.5	★
Glas[23EH]	Für leicht verschmutztes Geschirr, wie z. B. Teile aus Glas, Kristallglas oder Porzellan.	VorspülenSpülen (40 °C)KlarspülenKlarspülen (60 °C)Trocknen	5/25g	120	0.85	14.5	★
ECO(*EN 50242)	Das ist das Standardprogramm, es eignet sich für die Reinigung von normal verschmutztem Geschirr und ist das wirtschaftlichste Programm im Strom- und Wasserverbrauch für diese Art von Geschirr.	VorspülenSpülen (45 °C)Klarspülen (65°C)Trocknen	5/25g	185	0.91	11	★
90 Min.[XT26]	Für leicht verschmutzte Ladungen, die keine überragende Trocknungsfunkon erfordern.	Spülen (65 °C)KlarspülenKlarspülen (65 °C)Trocknen	30g	90	1.35	12.5	★
Einweichen[TW75]	Zum Abspülen von Tellern, die Sie später am Tag gründlich spülen möchten.	Vorspülen	/	15	0.02	4

* Dieses Programm dient als Prüfprogramm für den Energieverbrauch gemäss der Norm EN 50242:

Kapazität: 12 Gedecke

Position oberer Geschirrkorb: Obere Rollen in der Schiene•

Klarspülereinstellung: 6•

• Der Energieverbauch ist ausgeschaltet 0.45, eingeschaltet 0.4 W

Geschirrspüler einschalten

Spülgang starten

1 Den unteren und oberen Spülkorb herausziehen, das Geschirr einräumen und die Spülkörbe zurückschieben. Es wird empfohlen, den unteren Spülkorb zuerst zu füllen und dann erst den oberen (siehe Abschni „Geschirrspüler einräumen“).
2 Füllen Sie das Spülmiel ein (siehe Abschni „Salz, Spülmiel und Klarspüler“).
3 Schließen Sie den Geschirrspüler an das Stromnetz an. Die Stromversorgung muss 220-240 VAC/ 50 Hz bei einer Steckdose von 10A und 250 VAC betragen. Achten Sie darauf, dass die Wasserzufuhr mit vollem Druck eingeschaltet ist.
4 Schließen Sie die Tür, drücken Sie die Ein-/Aus-Taste; die Ein-/Aus-Lampe leuchtet auf.
5 Drücken Sie die Programmtaste. Die Einstellung des Spülgramms erfolgt in folgender Reihenfolge: normal ->Intensiv->Glas->Ö KO->90 Min.-> Einweichen

Nach der Wahl eines Programms leuchte die entsprechende Anzeigeleuchte auf. Drücken Sie anschließend die Start-/Pause-Taste, um den Geschirrspüler zu starten.

Programm wechseln...

Bie beachten:

1 Ein bereits laufender Spülgang kann nur dann geändert werden, wenn er gerade erst gestartet wurde. Ansonsten wurde das Spülmiel möglicherweise bereits freigegeben und das Spülwasser wurde bereits eingelassen. In diesem Fall muss das Spülmielfach wieder nachgefüllt werden (siehe Abschni „Spülmiel einfüllen“).
2 Drücken Sie die Start-/Pause-Taste, um den Geschirrspüler anzuhalten. Drücken Sie anschließend die Programmtaste länger als 3 Sekunden, um das Programm auf die gewünschte Einstellung zu ändern (siehe Abschni „Spülgang starten. ..").

HINWEIS:

Wenn die Tür während eines Spülvorgangs geönet wird, hält die Maschine an. Die Kontrollleuchte des Programm erlischt und der Summer ertönt minutenweise, bis Sie die Tür schließen. Nachdem Sie die Tür geschlossen haben, nimmt die Maschine nach 10 Sekunden ihren Betrieb wieder auf.

Geschirrteil vergessen?

Ein vergessenes Geschirrteil kann immer noch hinzugefügt werden, solange sich der Behälter mit dem Spülmiel noch nicht geönet hat.

1 Drücken Sie die Start-/Pause-Taste, um den Spülgang zu stoppen.
2 Ö nen Sie die Tür ein wenig, um den Spülgang zu stoppen.
3 Nachdem der Sprüharm zum Sllstand gekommen ist, können Sie die Tür ganz önen.

4 Fügen Sie die vergessenen Geschirrteile hinzu.
5. Schließen Sie die Tür.
6 Drücken Sie die Start-/Pause-Taste. Nach 10 Sekunden wird der Spülgang fortgesetzt.

aM enDe Des sPÜIGanGes

Zum Abschluss des Spülzyklus ertönt ein 8 Sek. langer Summton. Schalten Sie das Gerät mit dem EIN/AUS Knopf aus und öffnen Sie die Tür der Spülmaschine. Warten Sie ein paar Minuten mit dem Ausräumen des Geschirrspülers, solange das Geschirr noch sehr heiß ist und daher leichter bricht. Es trocknet auch besser ab.

ausschalTen Der sPÜIMaschine

Schalten Sie die Spülmaschine durch Drücken des EIN/AUS-Knopfes aus.1.

Drehen Sie den Wasserhahn zu!2.

öffnen sie VOrsichTiG Die Tür

Heißes Geschirr reagiert empfindlich auf Stöße. Das Geschirr sollte daher etwa 15 Min. Zeit zum Auskühlen haben, bevor Sie es ausräumen. Öffnen Sie die Tür der Spülmaschine, lassen Sie sie einen Spalt geöffnet und warten Sie einige Min. vor dem Ausräumen. Dadurch verbessert sich die Trocknung und das Geschirr kühlt aus.

ausrÄuMen Des GeschirrsPÜlers

Es ist normal, dass die Innenseite des Geschirrspülers nass und feucht ist.

warnunG:

Das Öffnen der Tür während des Spülvorganges ist gefährlich, das heiße Wasser könnte Sie verbrühen.

Geschirr ausrÄuMen

Um zu verhindern, dass Wasser vom oberen auf den untern Geschirrkorb tropft, sollten Sie damit beginnen den unteren Geschirrkorb zuerst zu entladen.

PFleGe unD reiniGunG

FilTersysTeM

Das Filtersystem verhindert, dass Speisereste in die Pumpe gelangen. Rückstände können die Filter verstopfen.

2 1 3

Das Filtersystem besteht aus drei Bauteilen: Hauptsieb, Grobsieb und Feinsieb.

hauPTFilTer1.

Schmutz und Speisereste, die von diesem Sieb zurückgehalten werden, werden durch eine Spezialdüse auf dem unteren Sprüharm pulverisiert und ausgewaschen.

GrObFilTer2.

Größere Speisereste, wie Knochensplitter oder Glas, welche den Abfluss verstopfen können, werden im Grobsieb zurückgehalten. Nehmen Sie das Sieb heraus, drücken Sie es hierzu oben vorsichtig zusammen.

FeinFilTer3.

Dieses Sieb hält Schmutz und Speisereste im Sumpf zurück und verhindert, dass diese später wieder auf Ihr Geschirr zurück übertragen werden.

warnunG:

Nehmen Sie die Spülmaschine niemals ohne eingesetzte Filter in Betrieb.

- Unsachgemäßes Einsetzen der Filter kann den Leistungsgrad des Gerätes vermindern, Geschirr und andere Utensilien beschädigen.

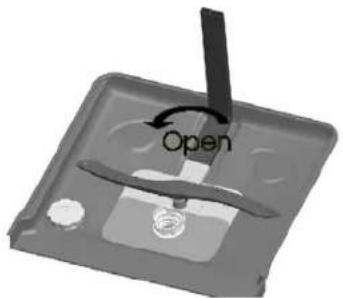

FilTerauFbau

Der Filter beseitigt wirkungsvoll Speisereste aus dem Spülwasser und gewährt Wiederverwendbarkeit während des jeweiligen Spülgangs. Um beste Ergebnisse zu erzielen, sollte der Filteraufbau regelmäßig gereinigt werden. Es ist daher ratsam, die Anlagerung aus größeren Speiserückständen im Filter nach jedem Spüldurchgang durch Spülen des halbrunden Filters und der Filtertasse unter fließendem Wasser zu entfernen. Um den Filteraufbau herauszunehmen, ziehen Sie am Tassenrand nach oben.

Um den Grobfilter zu Reinigen, verwenden Sie eine Bürste. Anschließend bauen Sie den Filter zusammen wie auf der Abbildung links gezeigt und montieren Sie die Filterbaugruppe durch herunterdrücken in ihre Passung. Der Geschirrspüler darf niemals ohne Filter betrieben werden. Der unzulässige Zusammenbau und Austausch der Filter kann die Leistung des Gerätes reduzieren und das Gerät und Geschirr beschädigen.

1

Open

Schri 1: Drehen Sie den Filter gegen den Uhrzeigersinn

2

Schri 2: Heben Sie den Filter an

hinweis:

Durch die Vorgangsweise von Schritt 1 bis Schritt 2 wird das Filtersystem entnommen und in umgekehrter Reihenfolge wieder eingesetzt.

reiniGunG Der sPrÜharMe

Da hartes Wasser die Sprüharme verstopfen kann, ist es wichtig, die Sprüharme und Lager regelmäßig zu reinigen.

Open

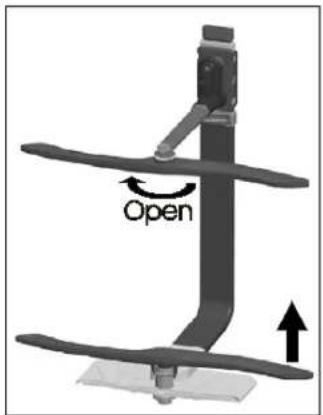

enTFernen Des Oberen sPrÜharMs

Um den oberen Sprüharm zu entfernen, öffnen Sie die Mutter im Uhrzeigersinn und nehmen sie den Sprüharm ab.

enTFernen Des unTeren sPrÜharMs

Um den unteren Sprüharm zu entfernen, ziehen Sie ihn nach oben.

reiniGen Der sPrÜharMe

Die Sprüharme in warmen Wasser eintauchen. Die Düsen mit einer weichen Bürste reinigen. Nach gründlicher Reinigung, bringen Sie die Sprüharme wieder an.

uMGanG MiT DeM GeschirrsPÜler

Das Bedienfeld kann mit einem angefeuchteten Tuch gereinigt werden. Trocknen Sie es sorgfältig ab. Für die Außenflächen des Geräts benutzen Sie ein gutes Polierwachs. Benutzen Sie nie spitze Gegenstände, Scheuerlappen oder aggressive Putzmittel für irgendeinen Teil des Geschirrspülers.

reiniGunG Der TÜR

Zum Reinigen des Klappenrandes sollten Sie nur ein weiches, warmes, feuchtes Tuch verwenden. Um das Eindringen von Wasser in den Klappenverschluss und elektrische Bestandteile zu vermeiden, verwenden Sie keinerlei Sprühreiniger.

warnunG:

• Verwenden Sie niemals Sprühreiniger zur Reinigung der Türfläche, da das den Türverschluss oder elektrische Komponenten beschädigen könnte.
• Scheuermittel oder einige Zellstofftücher sollten nicht verwendet werden, weil sie die Edelstahloberfläche zerkratzen oder Flecken hinterlassen könnten.

schuTz VOr FrOsT

Bitte ergreifen Sie für die Spülmaschine im Winter Frostschutzmaßnahmen. Nach jedem Spüldurchgang gehen Sie bitte vor wie folgt:

Trennen Sie die Spülmaschine vom Stromnetz.1.

Drehen Sie den Wasserhahn zu und trennen Sie den Wasseranschluss vom Einlassventil.2.

Lassen Sie das Wasser aus dem Anschlußschlauch und dem Einlassventil auslaufen (nutzen Sie einen Eimer o. ä. 3.

zum Auffangen des Wassers).

Schließen Sie den Schlauch wieder an das Einlassventil an.4.

Entfernen Sie den Filter am Boden der Wanne und saugen Sie mit einem Schwamm das Wasser in der Mulde auf.5.

hinweis:

Falls Ihre Spülmaschine wegen Vereisung nicht funktioniert, ziehen Sie bitte einen entsprechenden Servicefachmann zu Rate.

reGeIMÄssiGe warTunG unD reiniGunG

nach jeDeM sPÜIDurchGanG

Drehen Sie nach jedem Spüldurchgang die Wasserzufuhr ab und lassen Sie die Tür leicht geöffnet, damit sich nicht Feuchtigkeit und Gerüche im Spüler festsetzen.

ziehen sie Den sTecKer

Vor Reinigungs- oder Wartungsarbeiten ziehen Sie stets den Netzstecker.

Keine lösunGs- ODer scheuerMiTTel

Reinigen Sie die Außenflächen und Gummiteile der Spülmaschine nie mit Lösungsmitteln oder scheuernden Produkten. Verwenden Sie nur ein Tuch mit warmem Seifenwasser. Reinigen Sie Flecken an den Innenflächen mit Wasser und ein wenig Essig oder einem speziell mit Spülmaschinenreiniger befeuchteten Tuch.

wenn Das Gerät Für IÄnGere zeiT nichT benuTzT wirD

Reinigen Sie die Außenflächen und Gummiteile der Spülmaschine nie mit Lösungsmitteln oder scheuernden Produkten. Verwenden Sie nur ein Tuch mit warmem Seifenwasser. Reinigen Sie Flecken an den Innenflächen mit Wasser und ein wenig Essig oder einem speziell mit Spülmaschinenreiniger befeuchteten Tuch.

uMsTellen Des GeräTes

Wenn das Gerät umgestellt werden muss, versuchen Sie, es in aufrechter Lage zu halten. Wenn unbedingt nötig, kann es auf die Rückfläche gelegt werden.

DichTunGen

Einer der Faktoren bei der Bildung von Geruch im Geschirrspüler sind Speisereste, die sich in den Dichtungen ansetzen. Regelmäßige Reinigung mit einem feuchten Schwamm beugt dem vor.

insTallaTiOnsanleiTunGinsTallaTiOnsanleiTunG

warnunG:

• Die Installation der Schläuche und der elektrische Anschluss sollte von Fachkräften vorgenommen werden.
- Gefahr von elektrischen Schlag! Trennen Sie die Stromversorgung vor der Installation der Spülmaschine. Dies zu unterlassen, kann zum Stromschlag und sogar zum Tod führen.

Der OrT Der auFsTellunG Der sPÜIMaschine sOIITe in Der nähe eines besTehenDen wasseranschlusses, eines abFlusses unD eines sTrOManschlusses GewÄhIT werDen. eine seiTe Des abFlusses Der KüchensPÜle sOIITe Für Den anschluss Des abFlussschlauchs Der sPÜIMaschine GewÄhIT werDen.

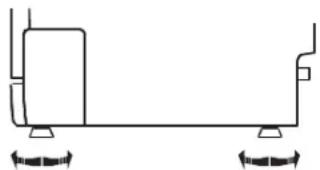

auFsTellen Des GerÄTes

Stellen Sie das Gerät an der gewünschten Stelle auf und richten Sie es in der Waage mit den Stellfüßen aus. Die Rückseite sollte an der Wand dahinter stehen, die Seiten an Wand oder angrenzenden Schränken. Der Geschirrspüler ist mit Wasseranschluss und Abwasserschlauch ausgestattet, die nach links oder rechts verlegt werden können, um einen sachgerechten Anschluss zu ermöglichen.

Wenn das Gerät positioniert ist, kann dessen Stand durch die Schraubfüße im Boden waagrecht ausgerichtet werden. Die Füße sollten jedoch in keinem Fall weiter als 5 cm herausgedreht werden.

zuM eleKTrischen anschluss

warnunG:

Zu ihrer persönlichen Sicherheit

• Verwenden Sie weder Verlängerungskabel noch Steckeradapter.
• Entfernen oder kappen Sie unter keinen Umständen den Erdungsanschluss vom Netzkabel.

eleKTrische anFOrDerunGen

Bitte prüfen Sie die zulässige Spannung am Typenschild und schließen Sie den Geschirrspüler an einem geeigneten Stromanschluss an. Eine 10 A Sicherung ist erforderlich. Eine Sicherung mit Zeitverzögerung oder ein Leistungsschutzschalter sind zu empfehlen und gewähren einen separaten Stromkreis für dieses Gerät.

eleKTrischer anschluss

Vergewissern Sie sich, dass elektrische Spannung und Frequenz von Netz und Typenschild übereinstimmen. Stecken Sie den Stecker nur in eine gut geerdete Dose. Falls die Steckdose für den Anschluss der Spülmaschine nicht zum Stecker passt, ersetzen Sie die Schuko- Steckdose anstatt Adapter o. ä. zu verwenden, da sich diese überhitzen und durchbrennen könnten.

erDunGsanleiTunG

Dieses Gerät muss geerdet werden. Im Fall einer Fehlfunktion oder eines Schadens verringert die Erdung durch die Bereitstellung einer Ableitung mit niedrigstem elektrischem Widerstand das Risiko eines elektrischen Schlages. Dieses Gerät ist mit einem Geräteerdungskabel mit Erdungsstecker ausgestattet. Der Stecker muss in eine geeignete Steckdose gesteckt werden, die gemäß örtlichen Bestimmungen und Richtlinien installiert und geerdet ist.

warnunG:

• Ein nicht fachgerechter Anschluss der Geräte-Erdungsleitung kann das Risiko eines elektrischen Schlags zur Folge haben.
• Überprüfen Sie im Zweifel mit einem qualifizierten Elektriker oder Servicevertreter die fachgerechte Erdung Ihres Gerätes.
• Verändern Sie den mit dem Gerät gelieferten Stecker nicht, falls er nicht in die Steckdose passt, sondern lassen Sie durch einen qualifizierten Elektriker eine geeignete Steckdose installieren.

KalTwasseranschluss

Verbinden Sie den Sicherheitszulaufschlauch mit einem 3/4-Zoll (19 mm) Gewindeanschluss und prüfen Sie dessen festen Sitz. Wenn die Wasserrohre neu sind oder über einen längeren Zeitraum unbenutzt, lassen Sie das Wasser einige Zeit laufen, damit es danach wirklich sauber ist. Diese Vorsichtsmaßnahme beugt dem Risiko der Verstopfung des Einlassventils und der Beschädigung des Geräts vor.

warnunG:

- Um zu verhindern das Wasser im Zulaufschlauch steht, schließen Sie nach der Benutzung. (Gilt nicht für Geräte mit Aqua-stop).

ablassen Des iM abFlussschlauch sTehenDen wassers

Falls sich der Abfluss mehr als 750 mm über dem Fußboden befindet, kann das im Schlauch stehende Wasser nicht direkt in den Abfluss abgelassen werden. Es ist nötig, dieses in eine Schüssel oder anderen geeigneten Behälter zu entleeren, der außerhalb niedriger als der Abfluss gehalten wird.

wasserablauf

Schließen Sie den Abflussschlauch an. Der Schlauch muss korrekt eingepasst werden um Lecks zu vermeiden. Vergewissern Sie sich, dass der Anschlussschlauch nicht geknickt oder gequetscht ist.

schlauchVerlÄnGerunG

Wenn eine Schlauchverlängerung nötig ist, achten Sie auf die Verwendung eines gleichwertigen Abflussschlauchs. Er darf nicht länger als 4 Meter sein und kein höheres Ablaufniveau überschritten werden, da sonst die Reinigungswirkung des Geschirrspülers beeinträchtigt werden könnte.

syPhOnanschluss

Der Abwasseranschluss muss sich in einer Höhe von 400 mm (min) bis 1000 mm (max.) vom Boden der Spüle befinden. Der Abwasserschlauch sollte mit einer Schlauchklammer befestigt werden.

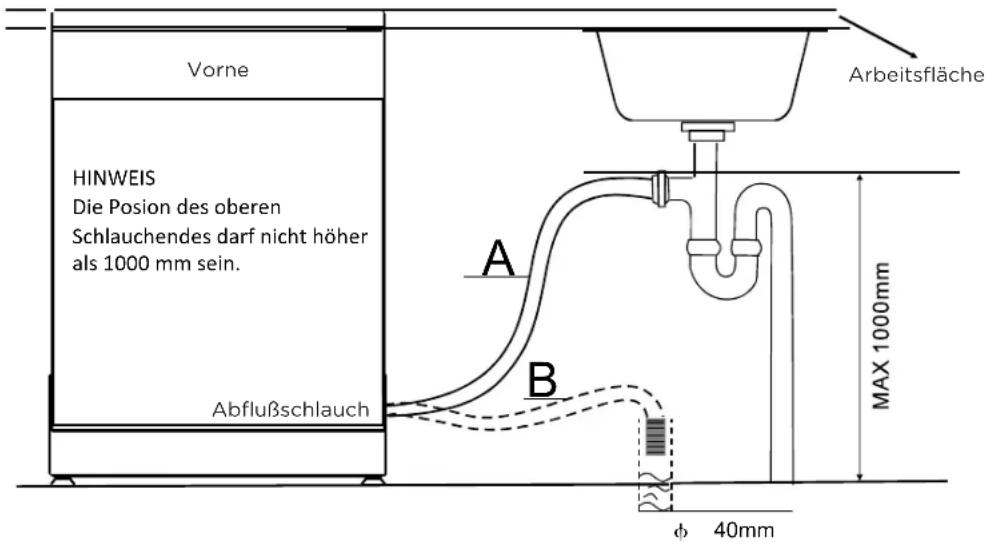

anschliessen Des abFlussschlauches

Schließen Sie den Abussschlauch an ein Abussrohr mit einem Mindestdurchmesser von 40 mm an oder führen Sie diesen direkt in den Ausguss, ohne diesen zu knicken oder zu quetschen. Die Posion des oberen Schlauchendes darf nicht höher als 1000 mm sein.

DER ABFLUSSSCHLAUCH MUSS ENTWEDER NACH VERFAHREN A ODER B ANGESCHLOSSEN WERDEN

Vorne HINWEIS Die Posion des oberen Schlauchendes darf nicht höher als 1000 mm sein. Abflußschlauch A B Arbeitsfläche MAX 1000mm φ 40mm

inbeTriebnahMe Des GeschirrsPÜlers

Folgendes sollte vor der Inbetriebnahme des Geschirrspülers überprüft werden.

ob das Gerät ebenerdig, stabil und waagerecht steht1.

ob der Wasserzulauf geöffnet ist2.

ob an den Anschlüssen des Geräts Lecks auftreten3.

ob die Kabel fest angeschlossen sind4.

ob der Strom eingeschaltet ist5.

ob die Zu- und Ablaufschläuche verknotet sind6.

ob alle Verpackungsmaterialien und Schriftstücke aus dem Geschirrspüler entnommen wurden.7.

achTunG:

Bitte bewahren Sie die Bedienungsanleitung für späteres Nachschlagen sorgfältig auf.

sTörunGserKennunG

beVOr sie sich an Den KunDenDiensT wenDen

Nachstehende Angaben sollen Ihnen helfen, mögliche Fehler selbst zu beheben, bevor Sie sich an den Kundendienst wenden.

PrObleM Mögliche ursache lösungsvOrschlaG
Technische Probleme	Geschirrspüler funktioniert nicht	Sicherung durchgebrannt, Hauptschalter herausgesprungen	Tauschen Sie die Sicherung aus oder stellen Sie den Hauptschalter zurück. Nehmen Sie andere Geräte vom Stromkreis.
		Gerät ist nicht eingeschaltet	Vergewissern Sie sich, dass der Geschirrspüler eingeschaltet und die Klappe geschlossen ist. Vergewissern Sie sich, dass das Netzkabel korrekt angeschlossen ist.
		Wasserdruck zu gering	Vergewissern Sie sich, dass das Wasser angeschlossen und aufgedreht ist.
		Geräteklappe nicht geschlossen	Schließen Sie die Tür bis sie hörbar einrastet.
	Wasser wird nicht abgepumpt	Knick im Abflss-schlauch	Überprüfen Sie den Abflussschlauch.
		Filter verstopft Prüfen sie den Grobfilter (siehe "Filterreinigung")
		Küchenabfluss ist verstopft	Prüfen Sie den Küchen abfluss auf verstopfung. Sollte er verstopft sein benötigen Sie eher ein Klempner als einen Fachmann für Spülmaschinen.
Allgemeine Probleme	Schaum im Bodenbereich	Falsches Spülmittel	Benutzen Sie ausschließlich Spülmittel für Geschirrspüler, um Schaumbildung zu vermeiden. Öffnen Sie den Geschirrspüler und warten Sie ab, bis sich der Schaum auflöst. Geben Sie ein paar Liter Wasser in das Gerät. Schließen Sie die Klappe und lassen Sie das Wasser abpumpen, starten Sie den Geschirrspüler. Wiederholen Sie den Vorgang, falls notwendig.
		Übergelaufener Klar-spüler	Wischen Sie übergelaufenen Klarspüler stets sofort auf.
	Flecken im Geräteinneren	Spülmittel mit Farb-zusätzen benutzt	Vergewissern Sie sich, dass Ihr Spülmittel keine Farbzu-sätze enthält.
	Weißer Film auf der Innenseite	Hartes Wasser, Mineralablagerungen	Benutzen Sie einen feuchten Schwamm mit Spülmittel zur Reinigung. Tragen Sie Küchenhandschuhe. Benutzen Sie ausschließlich Spülmittel im Geschirrspüler, anderen-falls kann es zu Schaumbildung kommen.
	Rostige Flecken auf dem Besteck	Die betroffenen Objekte sind nicht korrosionsbeständig
		Ein Programm läuft nicht nach der hinzu-gabe von Salz. Rückstände von Salz sind im Spülvorgang	Lassen Sie immer ein Programm ohne Geschirr und ohne Turbo Funktion laufen (falls vorhanden) nachdem Sie Spülmaschinensalz eingefüllt haben.
		Der Deckel des Klar-spülers ist lose.	Prüfen Sie den Deckel. Achten Sie auf sicheren Sitz.
Geräusch	Klopfgeräusche im Innenraum	Der Sprüharm schlägt gegen Objekte im Geschirrkorb.	Unterbrechen Sie das Programm und ordnen Sie das Geschirr so an, dass der Sprüharm frei rotieren kann.
	Klapperndes Geräusch in Innenraum	Einige Geschirrteile bewegen sich im Inneren	Unterbrechen Sie das Programm und ordnen Sie das Geschirr ordnungsgemäß an.
	Klopfgeräusch in den Anschlussleitungen	Dies kann von der Wasserleitung herrühren, z.B. der Kreuzung einer Leitung	Dies hat keinen Einfluss auf die Funktion des Geschirrspülers. Falls Sie dennoch Zweifel haben, kontaktieren Sie einen Klempner.
Unbefriedigen-de Spülergebnis	Das Geschirr ist nicht sauber	Das Geschirr ist nicht korrekt geladen	Siehe "Einsortieren in die Geschirrkörbe".
		Das Programm ist nicht ausreichend	Verwenden Sie ein intensiveres Programm. Siehe "Spülprogrammtabelle".
		Es wurde nicht genug Spülmittel verwendet	Verwenden Sie mehr Spülmittel oder wechseln Sie die Sorte.
		Objekte blockieren die Rotation der Sprüharme.	Ordnen Sie die Beladung so an, dass die Sprüharme frei rotieren können.
		Die Filter sind verunreinigt oder falsch zusammen-gesetzt. Dies kann dazu führen, dass die Düsen des Sprüharms verstopfen.	Reinigen und/oder bauen Sie die Filtereinheit korrekt zusammen. Reinigen Sie die Düsen der Sprüharme. Sie-he "Reinigung der Sprüharme".
	Wolkenbildung auf Gläsern	Kombination aus weichem Wasser und zu viel Spülmittel	Verwenden Sie weniger Spülmittel wenn Sie weiches Wasser haben und wählen Sie ein kurzes Spülprogramm um die Gläser zu reinigen.
	Schwarze oder graue Stellen auf dem Geschirr	Aluminiumutensilien sind mit dem Geschirr in Berührung gekommen	Entfernen Sie die Stellen mit einem milden Scheuermittel.
	Spülmittelrückstände in Tassen	Teller verhindern das Ausspülen von Tassen	Beladen Sie die Teller ordnungsgemäß.
Unbefriedigen-de Trocknung	Das Geschirr ist nicht trocken	Falsche Beladung Beladen Sie das Gerät korrekt.
		Zu wenig Klarspüler Füllen Sie Klarspüler in den Klarspülbehälter nach.
		Geschirr wurde zu schnell entnommen	Räumen Sie das Gerät nicht direkt nach dem Spülen aus. Öffnen Sie die Klappe leicht, damit Dampf entweichen kann. Leeren Sie das Gerät, wenn das Geschirr eine angenehm warme Temperatur hat. Entladen Sie den unteren Korb zuerst, um zu verhindern das Tropfen aus dem oberen Korb auf den unteren Fallen.
		Falsche Programm-wahl	Bei kurzen Spülprogrammen ist die Temperatur niedriger. Die wirkt sich auch auf das Ergebnis aus. Wählen Sie ein längeres Spülprogramm.
		Verwendung von Geschirr mit einfacher Beschichtung	Das Abpumpen ist komplizierter bei solchem Geschirr. Solches Geschirr eignet sich nicht für die Verwendung in Geschirrspülern.

Fehler cODes

Wenn Fehler auftreten, zeigt das Gerät Fehler Codes um Sie zu warnen:

cODE	beDeuTunG	MöGliche ursache
Die Einweichen-Anzeigenlampe ackert schnell	Längere Einlaufzeit.	Wasserhahn ist nicht geönet, zu geringe Wasserzufuhr oder zu niedriger Wasserdruck.
Die ECO-Anzeigenlampe ackert schnell	Ü berlauf.	Einige Komponenten des Geschirrspülers lecken.

warnunG:

• Falls ein Überlauf eintritt, schließen Sie den Wasserzulauf bevor sie den Service verständigen.
• Falls Wasser in der Bodenwanne Zurückbleibt, entfernen Sie dieses bevor Sie die Spülmaschine erneut starten.

Technische DaTen

(bei geschlossener Tür) 600 598 845 1175

Höhe:

Breite:

Tiefe:

Wasserdruck:

Netzanschluss:

Kapazität:

845 mm

598 mm

600 mm

0,04 - 1,0 MPa

Siehe Typenschild

12Gedecke

Technisches MerKblaTT

Markblatt für Haushaltsspülmaschinen gemäß EU Richtlinie 1059/2010:

Hersteller	Everglades
Typ / Beschreibung	EVDW5100
Standardgedecke 12
Energieeffizienzklasse1	A++
Jährlicher Energieverbrauch2	258 kWh
Energieverbrauch des Standardreinigungszyklus 0,91 kWh
Stromverbrauch in ausgeschaltetem Zustand 0,45 W
Stromverbrauch in nicht ausgeschaltetem Zustand	0,49 W
Jährlicher Wasserverbrauch3	3080 liter
Trocknungseffizienzklasse4	A
Standardreinigungszyklus5	ECO 45 °C
Programmdauer des Standardreinigungszyklus 185 min
Geräuschpegel 49 dB(A) re 1 pW
Anbringung Freistehend
Einbaufähig Ja
Höhe 84,5 cm
Breite 59,8 cm
Tiefe (mit Anschlüssen) 60 cm
Stromverbrauch 1760-2100 W
Nennspannung / Frequenz 20 V~ / 50 Hz2 -240
Wasserdruck (Fließdruck)	0,4 - 10 bar = 0,04 - 1 MPa

hinweis

^1 A+++ (höchste Effizienz) bis D (niedrigste Effizienz)
^2 Energieverbrauch "258" kWh pro Jahr, basierend auf 280 Standardreinigungszyklen mit kaltem Wasser und Verbrauch der Betriebsarten für niedrigen Energieverbrauch. Der tatsächliche Energieverbrauch hängt von der Verwendung des Gerätes ab.
^3 Wasserverbrauch "3080" Liter pro Jahr auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserverbrauch hängt von der Verwendung des Gerätes ab.
^4 A (höchste Effizienz) bis G (niedrigste Effizienz)
5 Dieses Programm eignet sich zum Reinigen von normal verschmutztem Geschirr und ist das effizienteste Programm in Bezug auf den kombinierten Energie- und Wasserverbrauch für diese Gerschirrart.

Das Gerät erfüllt die europäischen Normen und Richtlinien in der bei der Auslieferung aktuellen Version:

- LVD 2006/95/EC

- EMC 2004/108/EC

- ErP 2009/125/EC

Die obigen Werte wurden in Übereinstimmung mit Normen und unter bestimmten Betriebsbedingungen gemessen. Die Ergebnisse könne je nach Menge und Verschmutzung des Geschirrs, Wasserhärte, Spülmittelmenge usw. stark variiren.

Das Handbuch beruht auf den Normen und Vorschriften der Europäischen Union.

GARANTIEBESTIMMUNGEN

Sie haben eine Garantie von 2 Jahren für technische Defekte nach dem Ankaufsdatum.

Ausgeschlossen ist die Garantie:

* Bei Gebrauch, der über den normalen Haushaltsgebrauch hinausgeht (das Gerät ist für den normalen Haushaltsgebrauch gedacht).
* Bei einer gerätefremden Ursache, wie z.B.:

Schäden durch den Transport oder durch eine falsche Behandlung, wie Dellen, Kratzer, abgebrochene Teile.

Oder infolge eines Installationsfehlers, z.B. falsche Netzspannung.

* Bei Störungen durch u.a. unsachgemässen Gebrauch, Staub-/Flusenbildung in/am Gerät, Behinderungen der Luftzirkulation, Verstopfungen des Filters (wenn vorhanden), sowie ein Bruch im Kunststoff, Gummi, Glas, der anders als beim normalen Gebrauch entstand; die diesbezügliche Beurteilung beruht beim Monteur oder Importeur.

Sie haben eine Garantie von 2 Jahren für technische Defekte nach dem Ankaufsdatum; die garantie kann nur in Anspruch genommen werden, wenn eine gültige Kaufquittung vorgelegt wird.

Garantierechte an dem Gerät sind nicht übertragbar.

Wenn Geräte zur Reparatur angeliefert werden, müssen sie sauber sein, da sonst die Reparatur verweigert werden kann.

Servicenummer für die Niederlande: 0900-0404040

Servicenummer für die Belgien: 0032-(0)38080919
