GEBRUIKSAANWIJZING EDVW5100 Everglades

• Lees deze handleiding zorgvuldig voordat u de vaatwasser gebruikt, het zal u helpen de vaatwasser correct te gebruiken en onderhouden.
• Bewaar het om op een later tijdstip te raadplegen.
• Geef het door aan een volgende eigenaar van het apparaat.
  Deze handleiding bevat hoofdstukken over veiligheidsinstructies, gebruiksaanwijzingen, installatie-instructies en tips voor het oplossen van problemen, etc.

VOORDAT U CONTACT OPNEEMT VOOR SERVICE

• Het raadplegen van de sectie over tips voor het oplossen van problemen, zal u helpen om een aantal veel voorkomende problemen zelf op te lossen.
  • Als u niet de problemen zelf kunt oplossen, vraag dan om hulp van professionele technici.

OPMERKING:

De fabrikant, een beleid volgend van voortdurende ontwikkeling en actualisering van het product, kan wijzigingen aanbrengen zonder voorafgaande kennisgeving.

Deze gebruikershandleiding kunt u ook verkrijgen bij de fabrikant of de distributeur.

INHOUDSOPGAVE

Veiligheidsvoorschriften....5

Verwijdering....8

Beknopte gebruiksinstructies ....

Gebruiksaanwijzing....10

Bedieningspaneel 10

Vaatwasserfuncties 10

Vóór het eerste gebruik ....11

A. Waterontharder 11
B. Het laden van het zout in de waterontharder 12
C. Het vullen van het glansmiddelreservoir 13
D. Functie van het afwasmiddel 14

Het laden van de korven 15

Aandacht voor of na het laden van de vaatwasserkorven 15

Het laden van de bovenste korf....17

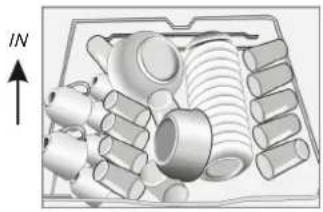

Het laden van de onderste korf 17

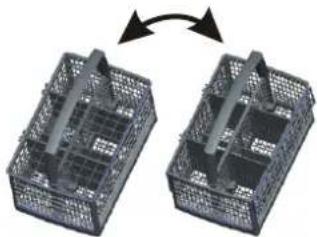

Bestekkorf 17

Het starten van een wasprogramma....18

Wasprogrammatabel 18

Het inschakelen van het apparaat 19

Het wijzigen van het programma 19

Aan het einde van een wascyclus 20

Onderhoud en reiniging....20

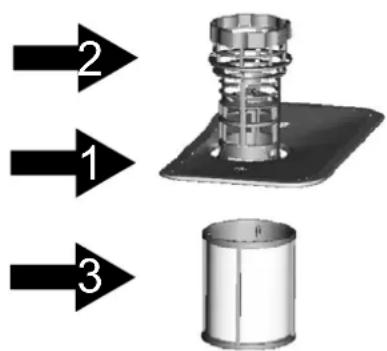

Filtersysteem 20

De zorg voor de vaatwasser....22

Installatie-instructies....23

Plaatsing het apparaat....23

Over het aansluiten van elektriciteit....23

Wateraansluiting....24

Installatiestappen voor de vaatwasser....25

Probleemoplossingtips....26

Foutcodes 28

Technische informatie 28

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

⚠ WAARSCHUWING! Neem bij het gebruik van de vaatwasser de volgende standaard voorzorgsmaatregelen in acht:

■ Dit apparaat is bedoeld voor huishoudelijk en vergelijkbaar gebruik, zoals:
- personeelskeuken in winkels, kantoren en andere werkomgevingen; - boerderijen;
- door hotel- en motelgasten, en in andere typen accommodatie;
- bed & breakfast en soortgelijke omgevingen.
■ Dit apparaat mag gebruikt worden door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, zintuiglijke of mentale capaciteiten of met gebrek aan ervaring of kennis, indien zij onder het toezicht staan of gebruiksinstructies voor het veilig gebruik van dit toestel gekregen hebben en de mogelijke gevaren begrijpen. Kinderen mogen niet met dit apparaat spelen. Kinderen die niet onder toezicht staan, mogen dit toestel niet schoonmaken of onderhouden. (Voor EN6335-1.)
■ Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een fysieke, zintuiglijke of mentale beperking, of personen zonder ervaring of kennis, tenzij zij onder toezicht staan of instructies krijgen over het gebruik van het apparaat van een derde persoon die verantwoordelijk is voor hun veiligheid. (Voor IEC60335-1.)
■ Dit apparaat is alleen voor gebruik binnenshuis en alleen voor huishoudelijk gebruik.
■ Om u te beschermen tegen het gevaar van een elektrische schok mag u het apparaat, de kabel of de stekker niet in water of andere vloeistof onderdompelen.
■ Neem de stekker a.u.b. uit het stopcontact voordat u het apparaat schoonmaakt of onderhoudswerkzaamheden verricht.
■ Gebruik een zachte doek dat is nat gemaakt met een mild reinigingsmiddel, en gebruik daarna een droge doek om nogmaals af te vegen.

AARDINGSINSTRUCTIES

■ Dit apparaat moet worden geaard. In geval van een storing of een defect, zal de aarding het risico op een elektrische schok verminderen door middel van een pad met de minste weerstand voor de elektrische stroom. Dit apparaat is voorzien van een snoer met een aardgeleider en een geaarde stekker.
■ De stekker moet worden aangesloten op een geschikt stopcontact dat is geïnstalleerd en geaard in overeenstemming met alle geldende richtlijnen.
■ Een onjuiste aansluiting van de aardgeleider van het apparaat kan resulteren in het risico van een elektrische schok.
■ Neem contact op met een elektricien of onderhoudsmonteur als u twijfelt of het apparaat goed is geaard.
■ U mag de stekker die bij het apparaat wordt geleverd niet aanpassen als deze niet in het stopcontact past.
■ Laat een passend stopcontact installeren door een erkend elektricien.
■ Ga niet op de deur of het rek van de vaatwasser staan of zitten, en gebruik deze ook niet op een andere manier dan waarvoor ze zijn bedoeld.
■ Gebruik uw vaatwasser alleen wanneer alle afsluitende panelen netjes op hun plaats zitten.
■ Open de deur heel voorzichtig als de vaatwasser in bedrijf is. De kans bestaat dat er water kan uitspuiten.
■ Ga niet op de deur staan als die open is en zet er ook niets zwaars op. Het apparaat kan naar voren vallen.
■ Let op het volgende wanneer u vaat inlaadt die moet worden gewassen:

1) Zorg ervoor dat scherpe voorwerpen de deurafsluiting niet kunnen beschadigen;

■ 2) Waarschuwing: Messen en andere keukengerei met scherpe punten moeten in het rek worden geplaatst met hun scherpe punten naar beneden of horizontaal worden neergelegd.

■ Controleer of het bakje met afwasmiddel leeg is als het wasprogramma klaar is.

■ Was geen plastic voorwerpen tenzij nadrukkelijk wordt vermeld dat deze in de vaatwasser kunnen.

■ Controleer de aanbevelingen van de fabrikant als niet nadrukkelijk wordt vermeld dat iets van plastic in de vaatwasser kan.

■ Gebruik alleen afwasmiddel en glansspoelmiddel dat geschikt is voor een automatische vaatwasser.

■ Gebruik nooit zeep, kledingwasmiddel of zeep om je handen te wassen in uw vaatwasser.
■ U dient toezicht te houden op jonge kinderen om te voorkomen dat zij met het apparaat gaan spelen.
■ De deur mag niet open blijven staan omdat dit de kans op struikelen groter maakt.

Als de stroomkabel is beschadigd, laat deze dan vervangen door de fabrikant of diens servicedienst of een persoon die op dezelfde manier daartoe is gekwalificeerd.

■ De stroomkabel mag tijdens de installatie niet te veel buigen of pletten om gevaar te voorkomen.
■ Knoei niet met de bediening.
■ Sluit dit apparaat op de waterleiding aan met een nieuwe serie slangen; de oude slangen niet meer gebruiken.
■ Het maximum aantal standaardcouverts dat u kunt wassen is 12.
■ De maximum toegestane toevoer waterdruk is 1 MPa.
■ De minimum toegestane toevoer waterdruk is 0,04 MPa.

VERWIJDERING

Het logo met de doorgehaalde rolcontainer vereist gescheiden afvoer van overtollige elektrische en elektronische apparatuur (WEEE).

Elektrische en elektronische apparatuur kan gevaarlijke en schadelijke stoffen bevatten. Voer de afzuigkap niet af als ongescheiden huishoudelijk afvel. Lever het in bij een hiervoor aangewezen verzamelpunt voor het recyclen van WEEE.

Door dit te doen helpt u bij het besparen van hulpbronnen en het beschermen van het milieu. Neem voor meer informatie contact op met uw detailhandelaar of lokale overheid.

Gooi verpakkingsmateriaal van de vaatwasser op de juiste wijze weg. Alle verpakkingsmaterialen kunnen

worden gerecycled. Plastic onderdelen zijn gemarkeerd met de standaard internationale afkortingen:

PE Polyethyleen, bijvoorbeeld verpakkingsfolie

PS Polystyreen, bijvoorbeeld opvulmateriaal

POM Polyoxymethyleen, bijvoorbeeld kunststof klemmen

PP Polypropyleen, bijvoorbeeld zoutvuller

ABS Acrylonitril butadieen styreen, bijvoorbeeld bedieningspanelen.

- Verpakkingsmateriaal kan gevaarlijk zijn voor kinderen!

- Voor het verwijderen van verpakking en het apparaat, ga naar een recyclingbedrijf. Snijd daarvoor de voedingskabel af en maak het vergrendelingmechanisme van de deur onbruikbaar.

- Kartonnen verpakking is gemaakt van gerecycled papier en dient bij de inzameling voor oud papier voor recycling te worden afgevoerd.

- Door voor de juiste verwijdering van dit product te zorgen, helpt u potentiële gevaren voor het milieu en de gezondheid van de mens te voorkomen, die anders door onjuiste afvalverwerking van dit product veroorzaakt zouden kunnen worden.

- Voor meer gedetailleerde informatie over recycling van dit product, neem contact op met de gemeente, de dienst belast met de verwijdering van uw huishoudelijk afval.

Beknopte gebruiksinstructies

Voor gedetailleerde gebruiksinstructies leest u de instructiehandleiding.

Het apparaat inschakelen	Druk op de AAN/UIT-knop om het apparaat in te schakelen. Open vervolgens de deur.

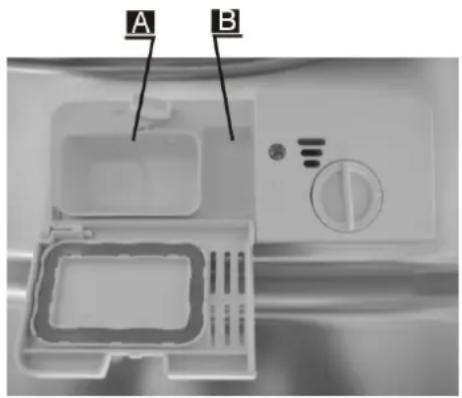

Het afwasmiddelreservoir vullen	Compartment A:Voor elke wascyclus.Compartiment B:Alleen voor programma's met voorwas.(Volg de gebruikersinstructies op!)
De hoeveelheid glansspoelmiddel controleren	Mechanische indicator C.Elektrische indicator op bedieningspaneel (indien aanwezig).
De hoeveelheid onthardingszout controleren	(Alleen op modellen met een waterontharder.)Elektrische indicator op bedieningspaneel (indien aanwezig).Als het bedieningspaneel geen waarschuwingslampje voor zout heeft (bij sommige modellen), kunt u zelf schatten wanneer u zout in de ontharder moet doen op basis van het aantal keer dat de vaatwasser is gebruikt.
De korven vullen	Schraap grote stukken voedselresten van de vaat. Laat aangebrand voedsel in pannen weken en plaats de pannen vervolgens in de korf. Zie de instructies voor het laden van de vaatwasser.
Een programma selecteren	Sluit de deur. Druk op de programmaknop totdat het gewenste programma geselecteerd is. (Zie het hoofdstuk "Gebruiksinstructies")
De vaatwasser starten	Zorg dat de watertoevoer is ingeschakeld en druk op de knop Start/Pauze. Het apparaat start na ongeveer tien seconden.
• Een ander programma kiezen	• 1. U kunt een actieve cyclus alleen veranderen als dit pas net bezig is. Anders is het afwasmiddel al vrijgegeven en het water al afgevoerd. In dit geval moet u het afwasmiddelreservoir opnieuw vullen.2. Druk op de knop Start/Pauze en houd vervolgens de programmaknop minstens 3 seconden ingedrukt om het actieve programma te annuleren.3. Kies een ander programma.4. Start de vaatwasser opnieuw.
• Vergeten vaat in de vaatwasser plaatsen.	• 1 Druk op de knop Start/Pauze om het apparaat te stoppen.2. Open de deur.3. Plaats de vergeten vaat.4. Sluit de deur en druk op de knop Start/Pauze.Na 10 seconden gaat de vaatwasser weer verder.		WAARSCHUWING!Open de deur voorzichtig. Er kan hete stoom ontsnappen als u de deur open doet.
• Als het apparaat is uitgeschakeld tijdens een wascyclus.	• Als het apparaat is uitgeschakeld tijdens een wascyclus en vervolgens weer is ingeschakeld, moet u de wascyclus weer selecteren en de vaatwasser bedienen zoals vóór de onderbreking.
Het apparaat uitschakelen	Als de wascyclus is voltooid, klinkt de zoemer van de vaatwasser acht keer en stopt vervolgens.Schakel het apparaat uit met de AAN/UIT-knop.
Watertoevoer uitschakelen, korven leegmaken	Waarschuwing: wacht een paar minuten (ca. 15 min.) voordat u de vaatwasser leegmaakt zodat de vaat en het keukengerei niet meer heet zijn en dus minder snel breken. Vaat en keukengerei drogen dan ook beter. Maak het apparaat leeg en begin met de onderste korf.

BEDIENINGSINSTRUCTIE

BELANGRIJK: Voor de beste prestaties van uw vaatwasser, lees alle gebruiksaanwijzingen voordat u deze voor de eerste keer gebruikt.

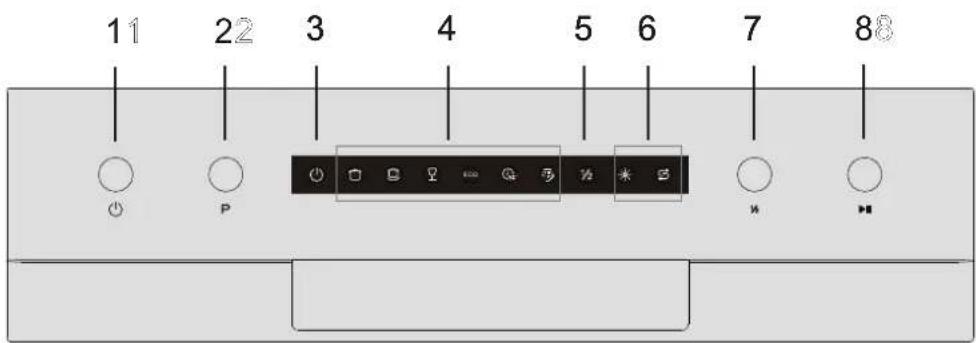

BEDIENINGSPANEEEL

11 22 3 4 5 6 7 88 P

1. Aan/Uit-Knop: om het apparaat aan/uit te zetten.
2. Programmaknop: druk op de knop om een programma te kiezen.
3. Stroomindicator: om aan te geven wanneer de stroom is ingeschakeld.
4. Programma-indicatoren: geeft aan welk programma u hebt gekozen.
5. Halve-beladingsindicatoren: om aan te geven wanneer de halve-beladingsfunctie is ingeschakeld.
6. Waarschuwingsindicatoren voor zout en glansspoelmiddel : onaan te geven wanneer het zoutreservoir of de dispenser moet worden bijgevuld.
7. Knop voor halve belading: Hiermee selecteert u de functies voor halve belading. (U kunt de functie voor halve belading alleen gebruiken als er zes of minder standaardcouverts zijn geplaatst. Hierbij wordt er minder water en stroom verbruikt. U kunt dan alleen de volgende programma's gebruiken: Intensief, Normaal, ECO, Glas en 90 min.)
8. Start-/pauzeknop: het geselecteerde wasprogramma starten of pauzeren wanneer het apparaat in bedrijf is.

VAATWASSERFUNCTIES

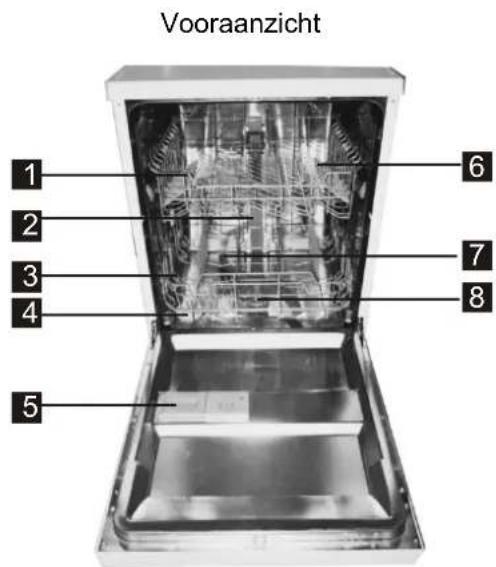

Vooraanzicht 1 2 3 4 5 6 7 8

1 Bovenste korf
2 Interne toevoerleiding
3 Onderste korf
4 Zoutreservoir
5 Afwasmiddelreservoir

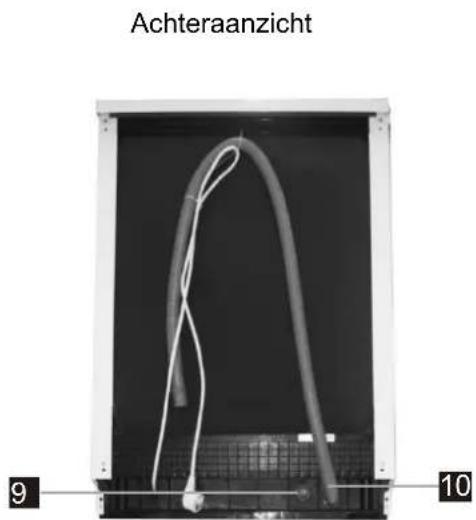

Achteraanzicht 9 10

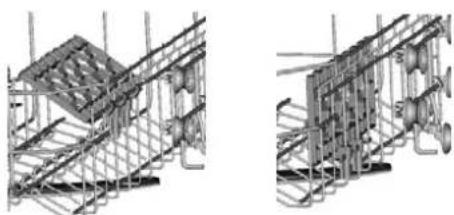

6 Kopjesrek
7 Sproeiarmen
8 Filtereenheid
9 Aansluiting toevoerleiding
10 Afvoerleiding

Voordat u uw vaatwasser voor de eerste keer gebruikt:

A. Stel de waterontharder in
B. Voeg 1,5 kg vaatwasserzout toe en vul vervolgens het zoutreservoir volledig met water
C. Vul het glansmiddelreservoir
D. Afwasmiddel vullen

WATERONTHARDER

De waterontharder moet met behulp van de hardheiddraaiknop voor het water handmatig worden ingesteld. De waterontharder is ontwikkeld om mineralen en zouten uit het water te verwijderen, die een schadelijk of negatief effect op de werking van het apparaat zouden hebben. Hoe hoger het gehalte aan deze mineralen en zouten, des te harder het water is. De ontharder moet worden ingesteld volgens de hardheid van het water in uw omgeving. Uw waterleidingbedrijf kan u adviseren over de hardheid van het water in uw omgeving.

AANPASSEN ZOUTVERBRUIK

De vaatwasser is ontworpen om het aanpassen van de hoeveelheid zout in te stellen, verbruikt op basis van de hardheid van het gebruikte water. Dit is bedoeld om de hoogte van zoutverbruik te optimaliseren en aan te passen.

Volg de onderstaande stappen voor het aanpassen van het zoutverbruik:

1. Schakel het apparaat in.
2. Houd de knop Start/Pauze minstens vijf seconden ingedrukt om de waterontharder te starten binnen 60 seconden nadat het apparaat is ingeschakeld.
3. Druk op de Sørst/Plaotzer de juiste instelling voor de lokale omstandigheden.
   De instellingen wijzigen in de volgende volgorde: H1->H2->H3->H4->H5->H6.
4. Druk op de Aan/Uit-knop of wacht 5 seconden om het instellen te beëindigen.

WATERHARDHEID				Standkeuzeknop	Zoutverbruik(gram/cyclus)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0,94	H1-lampje voor weken brandt	0
6-11	10-20	7-14	1,0-2,0	H2-lampje voor 90 min brandt	9
12-17	21-30	15-21	2,1-3,0	H3-lampjes voor 90 min en weken branden	12
18-22	31-40	22-28	3,1-4,0	H4-lampje voor ECO brandt	20
23-34	41-60	29-42	4,1-6,0	H5-lampjes voor ECO licht helder en weken branden	30
35-55	61-98	43-69	6,1-9,8	H6-lampjes voor ECO en 90 min branden	60

OPMERKING 1:

1^ = 1,25^ = 1,78^ = 0,178mmol / l

°dH: Duitse graden

°fH: Franse graden

°Clark: Britse graden

OPMERKING:

Als uw model geen waterontharder heeft, kunt u deze sectie overslaan.

WATERONTHARDER

• De hardheid van het water verschilt per plaats. Als hard water wordt gebruikt in de vaatwasser, zullen afzettingen op de vaat en gebruiksvoorwerpen worden gevormd.
• Het apparaat is uitgerust met een speciale ontharder dat een zoutreservoir gebruikt speciaal ontworpen om kalk en mineralen uit het water te verwijderen.

HET LADEN VAN DE ZOUT IN DE WATERONTHARDER

Gebruik altijd het zout bedoeld voor gebruik met vaatwasser.

Het zoutreservoir bevindt zich onder de onderste korf en moet worden gevuld zoals uitgelegd in het volgende:

OPGELET!

- Gebruik alleen zout speciaal ontworpen voor het gebruik in vaatwassers! Elke andere vorm van zout die niet specifiek ontworpen voor het gebruik in een vaatwasser, vooral tafelzout, zal de waterontharder beschadigen. In het geval van schade veroorzaakt door het gebruik van ongeschikt zout, geeft de fabrikant geen garantie en is niet aansprakelijk voor de veroorzaakte schade.

- Alleen vullen met zout net vóór het starten van één van de volledige wasprogramma's. Hierdoor wordt voorkomen dat korrels zout of zout water, die gemorst kunnen zijn, voor een tijdsperiode aan de onderkant van de machine achterblijven, wat tot corrosie kan leiden.

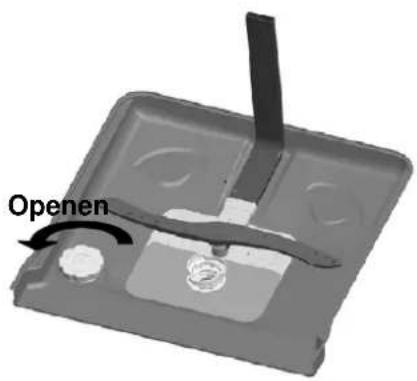

1

Openen

2

A Verwijder de onderste korf, schroef de deksel van het zoutreservoir los en verwijder de deksel. (1)

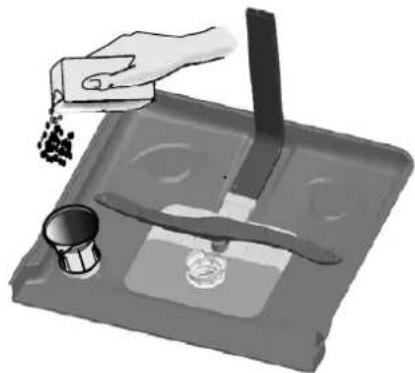

B Plaats het uiteinde van de trechter (bijgeleverd) in het gat en de doseer ongeveer 1,5kg vaatwasser zout (2).
C Vul het zoutreservoir volledig met water. Het is normaal dat een kleine hoeveelheid water uit het zoutreservoir komt.
D Na het vullen van het reservoir, schroef de dop stevig linksom terug.
E Het waarschuwingslampje voor zout gaat uit nadat het zoutreservoir is gevuld met zout.
F Direct na het vullen van het zoutreservoir moet u een wasprogramma uitvoeren (we raden aan een kort programma te gebruiken). Als u dit niet doet, kunnen het filtersysteem, de pomp of andere belangrijke delen van het apparaat beschadigd raken door zout water. Dit valt buiten de garantie.

OPMERKING:

1. Het zoutreservoir mag alleen worden bijgevuld als het controlelampje voor het zout in het bedieningspaneel gaat branden. Afhankelijk van hoe goed het zout oplost, kan het controlelampje voor het zout nog steeds branden, zelfs als het zoutreservoir is gevuld. Als er geen controlelampje voor het zout in het bedieningspaneel aanwezig is (bij sommige modellen), kunt u het moment voor het vullen van het zout in de ontharder inschatten aan de hand van de cycli die de vaatwasser heeft gelopen.

2. Als er zout gemorst is, moet een week- of een snelprogramma worden uitgevoerd om het overtollige zout te verwijderen.

HET VULLEN VAN HET GLANSMIDDELRESERVOIR GLANSMIDDELRESERVOIR

Het glansmiddel komt vrij tijdens de laatste spoeling om te voorkomen dat water druppels op de vaat vormen, die vlekken en strepen kunnen achterlaten. Het verbetert ook het drogen doordat het water van de vaat afrolt. Uw vaatwasser is ontworpen voor gebruik van vloeibare glansmiddelen. Het glansmiddelreservoir bevindt zich in de deur naast het afwasmiddelreservoir. Om het reservoir te vullen, open de dop en giet het glansmiddel in het reservoir totdat de niveau-indicator helemaal zwart wordt. Het volume van het glansmiddelreservoir is ongeveer 110ml.

DE FUNCTIE VAN HET GLANSMIDDEL

Het glansmiddel wordt automatisch tijdens het laatste spoelen gedoseerd, zodat grondig spoelen, en vlekkeen streeploos drogen gegarandeerd wordt.

OPGELET!

Gebruik alleen merkglansmiddel voor de vaatwasser. Vul nooit het glansmiddelreservoir met andere middelen (bijv. vaatwasserreinigingsmiddel, vloeibaar afwasmiddel). Dit zal het apparaat beschadigen.

WANNEER HET GLANSMIDDELRESERVOIR BIJ VULLEN

Als er geen controlelampje voor het glansmiddel in het bedieningspaneel aanwezig is, kunt u de hoeveelheid aan de hand van de kleur van de optische niveau-indicator c naast de dop schatten. Wanneer het glansmiddelreservoir vol is, zal de hele indicator donker zijn. Als het glansmiddel vermindert, neemt de grootte van de donkere stip af. U moet het glansmiddelniveau nooit tot een 1/4 vol laten zakken.

Terwijl het glansmiddel vermindert, verandert de grootte van de zwarte stip op de niveau-indicator van het glansmiddel, zoals hieronder afgebeeld

●

Vol

©

3/4 vol

©

1/2 vol

©

1/4 vol - Opnieuw vullen om vlekken te verwijderen

O

Leea

1. Om het reservoir te openen, draai de dop naar de "open"-pijl (links) en til het eruit.
2. Giet het glansmiddel voorzichtig niet te vol in het reservoir.
3. Plaats de dop terug door deze in lijn met de "open"-pijl aan te brengen en het naar de "gesloten"-pijl (rechts) te draaien.

OPMERKING:

Ruim eventueel tijdens het vullen gemorste glansmiddel met een absorberende doek op om overmatige schuimvorming tijdens de volgende wasbeurt te voorkomen. Vergeet niet om de dop terug te plaatsen voordat u de vaatwasserdeur sluit.

Instelhendel (Spoelen) 6 4 3 2 ↑MAX

HET INSTELLEN VAN HET GLANSMIDDELRESERVOIR

Het glansmiddelreservoir heeft zes of vier instellingen. Begin altijd met het reservoir op "4" ingesteld. Als vlekken en een slechte droging een probleem zijn, verhoog de hoeveelheid glansmiddeldosering door het reservoirdeksel te verwijderen en de draaiknop naar "5" te draaien. Als de vaat nog steeds niet goed droogt of vlekken vertoont, stel de draaiknop op het volgende hogere niveau in tot uw vaatwas vlekkeloos is. De aanbevolen instelling is "4". (Fabriekswaarde is "4".)

OPMERKING:

Verhoog de dosering als er na het wassen waterdruppels of kalkvlekken op de vaat aanwezig zijn. Verminder het als er kleverige witachtige vlekken op uw vaat of een blauwachtige film op het glaswerk of de messen aanwezig zijn.

FUNCTIE VAN HET AFWASMIDDEL JUIST GEBRUIK VAN HET AFWASMIDDEL

Afwasmiddelen met zijn chemische ingrediënten zijn nodig om vuil te verwijderen, vuil te vermorzelen en het uit de vaatwasser af te voeren. Gebruik alleen afwasmiddel speciaal gemaakt voor gebruik in vaatwassers. Houd uw afwasmiddel fris en droog. Doe geen afwaspoeder in het reservoir totdat u klaar bent om de vaat te wassen.

WASMIDDELEN

Er zijn 3 soorten afwasmiddelen

1. Met fosfaat en met chloor
   2.Met fosfaat en zonder chloor
   3.Zonder fosfaat en zonder chloor

Normaal gesproken is nieuw poederwasmiddel zonder fosfaat. Dus de wateronthardingfunctie van fosfaat wordt niet gegeven. In dit geval raden we aan om zout in het zoutreservoir te vullen, zelfs wanneer de hardheid van het water slechts 6 °dH is. Als wasmiddelen zonder fosfaat worden gebruikt in het geval van hard water, zullen vaak witte vlekken op borden en glazen verschijnen. In dat geval voegt u meer afwasmiddel toe om betere resultaten te bereiken. Afwasmiddelen zonder chloor bleken alleen een klein beetje. Sterke en gekleurde vlekken zullen niet volledig worden verwijderd. In dat geval kies een programma met een hogere temperatuur.

GECONCENTREERD AFWASMIDDEL

Op basis van hun chemische samenstelling, kunnen wasmiddelen in twee basistypen worden ingedeeld:

• Conventionele, alkalisch wasmiddel met bijtende componenten
• Laag alkalische geconcentreerde afwasmiddelen met natuurlijke enzymen

AFWASMIDDELTABLETTEN

Afwasmiddeltabletten van verschillende merken lossen bij verschillende snelheden op. Om deze reden kunnen sommige reinigingtabletten tijdens korte programma's niet oplossen en hun volledig reinigingsvermogen ontwikkelen. Gebruik daarom lange programma's bij gebruik van afwastabletten, om een volledige verwijdering van het afwasmiddelresten te verzekeren.

AFWASMIDDELRESERVOIR

De dispenser moet vóór de start van elke wasbeurt worden bijgevuld volgens de instructies in de wasprogrammatabel. Uw vaatwasser gebruikt minder afwasmiddel en glansmiddel dan conventionele vaatwassers. Over het algemeen is slechts een eetlepel afwasmiddel nodig is voor een normale afwaslading. Zwaarder vervuilde artikelen hebben meer afwasmiddel nodig. Voeg altijd het wasmiddel vlak voor het starten van de afwasmachine toe, anders kan het vochtig worden en zal niet goed oplossen.

HOEVEELHEID TE GEBRUIKEN WASMIDDEL

1 Druk op vergrendeling om te openen

• Als het deksel gesloten is: druk op de vergrendeling. Het deksel zal openspringen.
• Voeg altijd het afwasmiddel net vóór het starten van elk wasprogramma toe.
• Gebruik alleen merkafwasmiddel voor de vaatwasser.

WAARSCHUWING:

• Vaatwasmiddel is bijtend!

Zorg ervoor om het buiten bereik van kinderen te houden.

HET AFWASMIDDEL VULLEN

Vul het afwasmiddelreservoir met afwasmiddel. De markering geeft het doseringniveau aan, zoals aan de rechterkant afgebeeld:

A De plaats waar het afwasmiddel voor de hoofdwascyclus wordt aangebracht.
B De plaats waar het afwasmiddel voor de voorwascyclus wordt aangebracht.

Let op de aanbevelingen voor de dosering en opslag van de fabrikanten zoals vermeld op de verpakking van het afwasmiddel.

A B

Sluit het deksel en druk totdat deze vastklikt.

Als de vaat erg vuil is, plaatst u een extra dosis afwasmiddel in het voorwasmiddelvak. Dit voorwasmiddel zal tijdens de voorwasfase worden gebruikt.

OPMERKING:

• U vindt informatie over de hoeveelheid afwasmiddel voor het afzonderlijke programma op de laatste pagina.
• Wees ervan bewust, dat afhankelijk van de vuilheidsgraad en de specifieke hardheid van het water verschillen mogelijk zijn.
• Let op aanbevelingen van de fabrikant op de verpakking van het afwasmiddel.

HET LADEN VAN DE VAATWASSERKORVEN AANBEVELING

Overweeg de aanschaf van gebruiksvoorwerpen die als vaatwasserbestendig zijn gemarkeerd. Gebruik een mild afwasmiddel dat wordt omschreven als 'mild voor de vaatwas'. Indien nodig, zoek nadere informatie bij de wasmiddelfabrikanten. Voor bepaalde artikelen, selecteer een programma met een zo laag mogelijke temperatuur. Om beschadiging te voorkomen, haal geen glazen en bestek uit de vaatwasser direct na het programma is afgelopen.

VOOR HET WASSEN IN DE VAATWASSER VAN BESTEK/BORDEN

ZIJN NIET GESCHIKT

• Bestek met houten, hoornen, porselein of paarlemoeren handgrepen
• Plastic onderdelen die niet hittebestendig zijn
• Ouder bestek met gelijmde onderdelen die niet bestand tegen temperaturen zijn
  • Gelijmd bestek of gelijmde borden
  • Tinnen of koperen artikelen
• Kristalglas
• Stalen artikelen die onderhevig zijn aan roest
• Houten borden
• Artikelen gemaakt van synthetische vezels

AANDACHT VOOR OF NA HET LADEN VAN DE VAATWASSERKORVEN

(Voor de beste prestaties van de vaatwasser, volg deze laadvoorschriften. Kenmerken en het uiterlijk van de korven en bestekskorven kunnen van uw model afwijken.)

ZIJN IN BEPERKTE MATE GESCHIKT

• Sommige soorten glas kunnen dof worden na een groot aantal wasbeurten
• Zilver en aluminium onderdelen hebben de neiging om tijdens het wassen te verkleuren
• Geglazuurde dessins kunnen vervagen als ze vaak in de machine worden gewassen

Schraap eventuele grote hoeveelheden etensresten eraf. Week aangebakken etensresten in pannen in. Het is niet nodig om de vaat aft e spoelen onder stromend water. Plaats artikelen op de volgende manier in de vaatwasser:

1. Artikelen zoals kopjes, glazen, potten /pannen, enz. naar beneden gericht.
2. Gebogen artikelen, of met uitsparingen, moeten schuin worden geladen zodat het water kan weglopen.
3. Alle gebruiksvoorwerpen worden veilig gestapeld en kunnen niet omvallen.
4. Alle gebruiksvoorwerpen zijn zodanig geplaatst zodat de sproeiarmen tijdens het wassen vrij kunnen draaien.

OPMERKING:

• Zeer kleine voorwerpen mogen niet in de vaatwasser worden gewassen omdat ze gemakkelijk uit de korf kunnen vallen.
• Plaats holle voorwerpen zoals kopjes, glazen, pannen etc. met de holte naar beneden gericht zodat het water niet in de container of een diepe bodem kan verzamelen.
• Borden en bestek mogen niet in elkaar liggen of elkaar afdekken.
• Om schade aan glaswerk te voorkomen, mogen ze elkaar niet raken.
• Laad grote artikelen die het moeilijkste schoon te maken zijn in de onderste korf.
• De bovenste korf is ontworpen om breekbaarder en lichter servies, zoals glazen, koffie- en theekopjes te bergen.
• Langbladige messen in een verticale positie opgeslagen zijn een potentieel gevaar!
• Lang en/of scherpe voorwerpen van bestek, zoals vleesmessen moeten horizontaal in de bovenste korf worden geplaatst.
• Laad uw vaatwasser niet te vol. Dit is belangrijk voor goede resultaten en voor een redelijk energieverbruik.
• Laad geen voorwerpen die vuil zijn met sigarettenas, kaarsvet, lak of verf.
• Als u nieuwe borden koopt, controleer of ze geschikt zijn voor de vaatwasser.

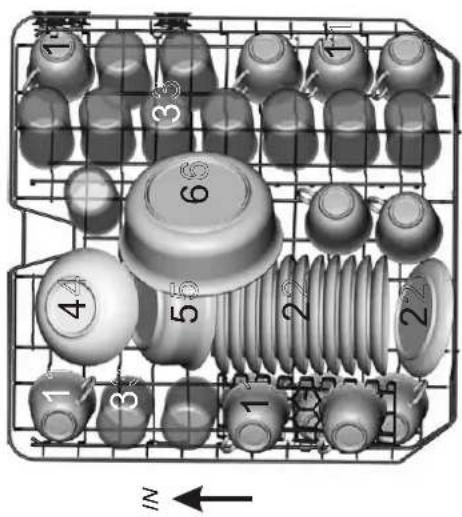

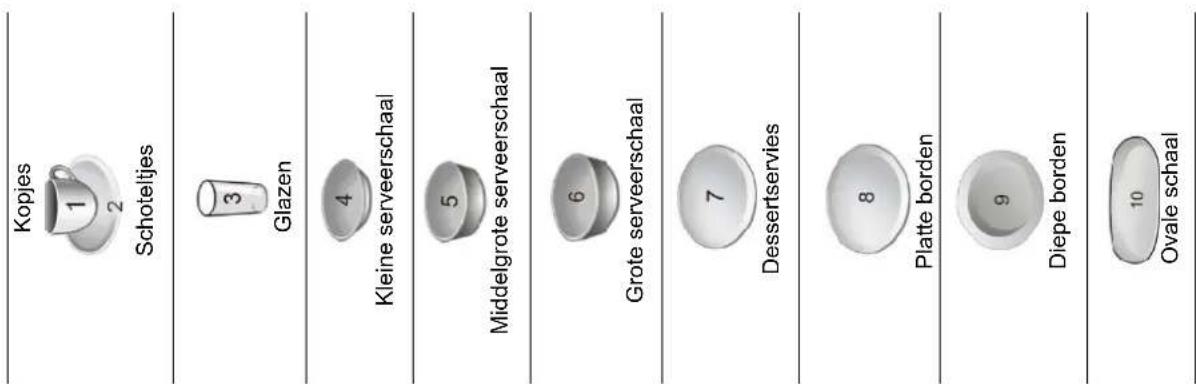

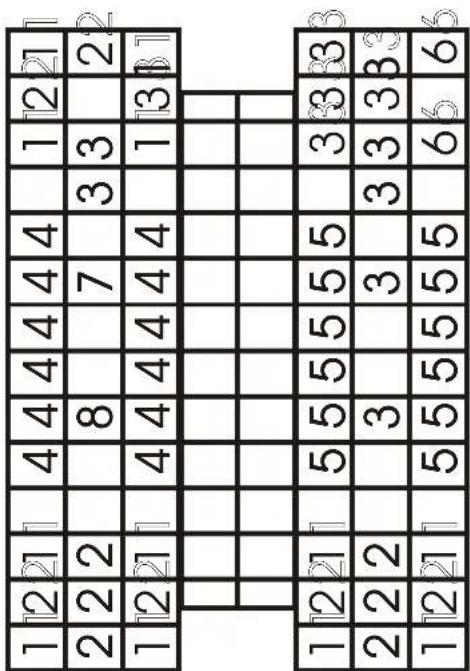

Methode voor het plaatsen van normaal vaatwerk

Bovenste korf van de vaatwasser vullen

De bovenste korf is ontworpen voor kwetsbaardere en lichtere vaat, zoals glazen, koffie- en theekopjes, schoteltjes, borden, kleine kommen en ondiepe pannen (mits deze niet te vies zijn). Zet het serviesgoed en de kookspullen zo neer dat deze niet door het sproeiwater van hun plaats komen.

Onderste korf van de vaatwasser vullen

We raden aan grote voorwerpen en de vuilste vaat in de onderste korf te plaatsen, bijvoorbeeld potten, pannen, deksels, serveerschalen en kommen. U kunt serveerschalen en deksels het beste aan de zijkant van de korven plaatsen om te voorkomen dat zij de bovenste sproei-arm blokkeren.

Houd rekening met het volgende:

■ Potten, serveerschalen en dergelijke moet u altijd ondersteboven plaatsen.

■ Diepe potten moet u altijd scheef zetten zodat het water eruit kan lopen.

In de onderste korf zitten rijen tanden die u kunt inklappen zodat u meer en grotere potten en pannen kunt plaatsen.

Bovenste korf van de vaatwasser afstellen

U kunt desgewenst de hoogte van de bovenste korf aanpassen zodat u meer ruimte hebt in de bovenste of onderste korf voor groot keukengerei. U kunt de hoogte van de bovenste korf aanpassen door de wieltjes op een andere hoogte op de rails te plaatsen. Lange voorwerpen, opdienbestek, opschepgerei voor sla en messen moet u op het rek leggen zodat deze het ronddraaien van de sproeiarmen niet belemmeren.

Lage positie Hoge positie

Het kopjesrek inklappen

U kunt de tanden inklappen zodat u meer ruimte hebt voor potten en pannen. Zie de afbeelding rechts.

Inklapbare tanden van onderste korf

U kunt de tanden invouwen zodat u meer ruimte hebt voor potten en pannen. Zie de afbeelding rechts.

Bestekmand

Doe het bestek in de bestekmand met de handvatten naar beneden. Als de korf mandjes aan de zijkant heeft, doe de lepels dan apart in de daartoe bestemde ruimtes. Met name lang keukengerei moet horizontaal en vooraan in de bovenste korf worden geplaatst, zoals afgebeeld.

⚠ WAARSCHUWING!

■ Voorkom dat voorwerpen door de bodem steken.
■ Plaats scherpe voorwerpen altijd met de scherpe zijde omlaag.

Voor de eigen veiligheid en goede wasprestaties zorgt u voor het volgende wanneer u het bestek in de bestekmand plaatst:

■ Bestek is niet tegen elkaar geplaatst.
■ Bestek is geplaatst met het handvat omlaag.
■ Plaats messen en ander scherp keukengerei met het handvat omhoog.

OPMERKING: ( ) betekent dat het glansspoelmiddel moet worden bijgevuld.

Program Cycle selection information		Description of cycle	Detergent (pre/main)	Running time (min)	Energy (kWh)	Water (l)	Rinse Aid
Normaal		Voor normaal vervuilde vaatwas, zoals potten, borden, glazen en licht vervuilde pannen.	Voorwas (45 °C)Afwas (55 °C)SpoelenSpoelen (65 °CDrogen	5/25g	180	1.25	15
Intensief		Voor het zwaarste vervuilde serviesgoed, en normaal vervuilde potten, pannen, borden etc. met opgedroogde vervuiling.	Voorwas (50°C)Afwas (60°C)SpoelenSpoelenSpoelen (65°C)Drogen	5/25g(1 of 2 stuks)	160	1.5	18.5
Glas		Voor licht vervuilde lading, zoals glazen, glaswerk en fijn porselein.	VoorwasAfwas (40°C)SpoelenSpoelen (60°C)Drogen	5/25g	120	0.85	14.5
ECO(*EN 50242)		Dit is het standaardprogramma en is geschikt om normaal bevuild tafelgerei schoon te maken en het is het meest efficiënte programma met betrekking tot energie- en waterverbruik voor dat type tafelgerei.	VoorwasAfwas (45°C)Spoelen (65°C)Drogen	5/25g	185	0.91	11
90 min		Voor licht vervuilde ladingen die niet snel droog hoeven te zijn.	Afwas (65°C)SpoelenSpoelen (65°C)Drogen	30g	90	1.35	12.5
Weken		Om vaat te spoelen die u later die dag wilt wassen.	Voorwas	/	15	0.02	4

* Dit programma is de testcyclus voor de vergelijkingstesten volgens EN 50242, als volgt:

• Capaciteit: 12 ni stellingen
• Plaatsing bovenste korf: Bovenste wielen op rails
• Glansmiddelinstelling: 6
• Het energieverbruik van de uit-modus is 0,45,9aan-modus is 0,4 W

Het apparaat aanzetten

Een wascyclus starten

1 Trek de onderste of bovenste korf naar buiten, plaats de vaat erin en duw de korf weer naar binnen.
U kunt het beste eerst de onderste korf laden en daarna de bovenste korf (zie het hoofdstuk "Vaatwasser vullen").
2 Vul met wasmiddel (zie het hoofdstuk "Zout, afwasmiddel en glansspoelmiddel").
3 Steek de stekker in het stopcontact. De voeding moet 220-240 V AC / 50 HZ zijn, de specificatie van het stopcontact moet 10 A / 250 V AC zijn. Zorg ervoor dat de watertoevoer aan staat en er volledige waterdruk is.
4 Sluit de deur, druk op de Aan/Uit-knop, waarna het lampje van de Aan/Uit-knop gaat branden.
5 Druk op de programmaknop. Het wasprogramma wordt ingesteld in de volgende volgorde:

Normaal-> Intensief -> Glas -> E800Min -> Weken

Als u een programma hebt geselecteerd, gaat het bijbehorende lampje branden. Druk vervolgens op de knop Start/Pauze. De vaatwasser start.

Een ander programma kiezen

Vooronderstelling:

1 U kunt een actieve cyclus alleen veranderen als deze pas net bezig is. Anders is het afwasmiddel al met het water gemengd en heeft het apparaat misschien het afwaswater al afgevoerd. In dit geval moet het afwasmiddelreservoir opnieuw worden gevuld (zie het hoofdstuk "Met afwasmiddel vullen").
2 Druk op de knop Start/Pauze. Het apparaat wordt gepauzeerd. Houd vervolgens de programmaknop minstens drie seconden ingedrukt. U kunt nu het programma instellen op de gewenste cyclus (zie het hoofdstuk "Een wascyclus starten..."). . .").

OPMERKING:

Als u tijdens een wascyclus de deur opent, pauzeert het apparaat. Het programmalampje stopt met knipperen en de zoemer klinkt om de minuut tot u de deur sluit. Wanneer u de deur hebt gesloten, gaat het apparaat na 10 seconden weer verder met wassen.

Vaatwerk vergeten?

U kunt vaatwerk dat u bent vergeten er altijd bijstoppen zolang de houder met afwasmiddel niet open is gegaan.

1 Druk op de knop Start/Pauze om het wassen te stoppen.

4 Voeg vergeten vaatwerk toe.

2 Open de deur een klein stukje zodat het wassen stopt.

5 Sluit de deur.

3 Zodra de sproei-arm is gestopt, opent u de deur helemaal.

6 Druk op de knop Start/Pauze. De vaatwasser gaat na tien seconden weer verder.

AAN HET EINDE VAN EEN WASCYCLUS

Als de afwascyclus is voltooid, zal de zoemer van de vaatwasser gedurende 8 seconden luiden en vervolgens stoppen. Schakel het apparaat met behulp van de AAN/UIT-knop uit, sluit de watertoevoer af en open de deur van de vaatwasser. Wacht een paar minuten voor het lossen van de vaatwasser om het hanteren van de vaat en gebruiksvoorwerpen, terwijl het nog warm en gevoelig voor breuk is, te voorkomen. Het zal ook beter drogen.

DE VAATWASSER UITSCHAKELEN

1. Schakel de vaatwasser uit door op de AAN/UIT-knop te drukken.
2. Draai de waterkraan dicht!

Warme vaat is gevoelig voor stoten. De vaat moeten daarom worden toegestaan om ongeveer 15 minuten af te koelen, alvorens uit het apparaat te halen. Open de vaatwasser deur op een kier en laat het een paar minuten wachten voordat u de vaat eruit haalt. Op deze manier worden ze koeler en zal het drogen verbeterd worden.

DE VAATWASSER LEEGHALEN

Het is normaal dat de vaatwasser van binnen nat is. Leeg de onderste korf en daarna de bovenste. Hierdoor wordt voorkomen dat er water van de bovenste korf op de vaat in de onderste korf druppelt.

WAARSCHUWING:

Het is gevaarlijk om de deur tijdens het wassen te openen, omdat het hete water u kan verbranden.

DE VAAT VERWIJDEREN

Om te voorkomen dat er water van de bovenste korf in de onderste korf druppelt, raden wij u aan de onderste korf eerst te legen en vervolgens de bovenste korf.

ONDERHOUD EN REINIGING

FILTERSYSTEEM

De filter voorkomt dat grotere voedselresten of andere voorwerpen in de pomp terechtkomen. De residuen kunnen de filter blokkeren, in dit geval moeten ze worden verwijderd.

Het filtersysteem bestaat uit een groffilter, een platte (hoofdfilter) en een microfilter (fijnfilter).

Voedsel- en vuildeeltjes in deze filter gevangen worden door een speciale straal op de onderste sproeiarm verpulverd en door de afvoer gespoeld.

2. GROFFILTER

Grotere artikelen, zoals stukjes bot of glas, die de afvoer kunnen blokkeren worden door de groffilter gevangen. Om de artikelen die door de filter zijn gevangen te verwijderen, knijp zachtjes de kraan bovenop deze filter en til het eruit.

3. FIJNFILTER

Deze filter houdt vuil- en etensresten in de zinkputruimte vast en voorkomt dat het tijdens wascyclus opnieuw op de vaat wordt afgezet.

WAARSCHUWING:

• De vaatwasser mag nooit zonder de filters gebruikt worden.
• Onjuiste terugplaatsing van de filter kan de prestaties van het apparaat verminderen en servies en bestek beschadigen.

FILTERMONTAGE

Voor de beste prestaties en resultaten, moet de filtermontage worden gereinigd. De filter verwijdert efficiënt voedseldeeltjes uit het afwaswater, waardoor het tijdens de cyclus kan worden hergebruikt. Voor de beste prestaties en resultaten, moet de filter worden gereinigd. Om deze reden, is het een goed idee om de grotere voedseldeeltjes gevangen in de filter na iedere wasbeurt te verwijderen door de halfronde filter en beker onder stromend water te spoelen. Voor het verwijderen van het filtermechanisme, trek de bekerhandgreep in opwaartse richting. De hele filtermontage moet één keer per week worden schoongemaakt.

Voor het reinigen van de grof- en de fijnfilter, gebruik een afwasborstel. Monteer vervolgens de filteronderdelen zoals in de afbeeldingen links getoond en plaats de gehele montage in de vaatwasser terug, door in de zitting te plaatsen en naar beneden te drukken. De vaatwasser mag nooit zonder de filters gebruikt worden. Onjuiste terugplaatsing van de filter kan de prestaties van het apparaat verminderen en servies en bestek beschadigen.

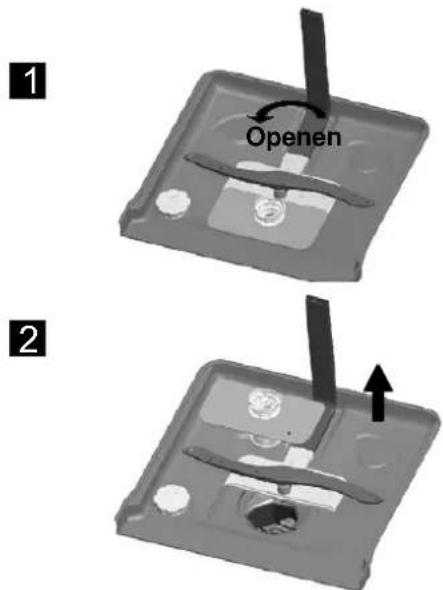

1 Openen 2

Stap 1: draai het filter linksom.
Stap 2: til de filtereenheid omhoog.

OPMERKING:

Bij het volgen van deze procedure vanaf stap 1 naar stap 2, zal het filtersysteem worden verwijderd; Wanneer het vanaf stap 2 naar stap 1 wordt gevolgd, zal het filtersysteem worden geïnstalleerd.

DE SPROEIARMEN SCHOONMAKEN

Het is noodzakelijk om de sproeiarmen regelmatig te reinigen omdat hard-waterchemicaliën de jets van de sproeiarm en de lagers zullen verstoppen.

Openen

VERWIJDER DE BOVENSTE SPROEIARM

Voor het verwijderen van de bovenste sproeiarm, schroef de kop rechtsom en verwijder de arm.

VERWIJDER DE ONDERSTE SPROEIARM

Voor het verwijderen van de onderste sproeiarm, trek de sproeiarm omhoog eruit.

WAS DE ARMEN

Was de armen in een warm sopwater en gebruik een zachte borstel om de jets schoon te maken. Plaats ze na het grondig spoelen terug.

DE ZORG VOOR DE VAATWASSER

Het bedieningspaneel kan met behulp van een licht vochtige doek worden gereinigd. Na het reinigen, zorg ervoor om het goed te drogen. Voor het exterieur, gebruik een goede machine-glanswas. Gebruik nooit scherpe voorwerpen, schuursponsjes of agressieve reinigingsmiddelen op geen enkel deel van de vaatwasser.

DE DEUR REINIGEN

Voor het reinigen van de rand rond de deur, moet u alleen een zachte warme, vochtige doek gebruiken. Om indringing van water in het deurslot en elektrische componenten te voorkomen, gebruik geen enkele soort reinigingsspray.

WAARSCHUWING:

• Gebruik nooit een reinigingsspray om het deurpaneel te reinigen omdat het deurslot en de elektrische onderdelen beschadigd kunnen worden.
• Schuurmiddelen of sommige papieren handdoeken mogen niet worden gebruikt vanwege het risico van krassen of vlekken achterlaten op het roestvast stalenoppervlak.

Tref vorstmaatregelen ter bescherming van de vaatwasser in de winter. Na iedere wasprogramma, ga als volgt te werk:

1. Sluit de elektrische stroom naar de vaatwasser af.
2. Draai de watertoevoer dicht en ontkoppel de waterinlaatpijp van de waterklep.
3. Tap het water uit de inlaatbuis en de waterklep af. (Gebruik een pan om het water op te vangen)
4. Sluit de waterinlaatbuis en waterklep weer aan.
5. Verwijder de filter op de bodem van de kuip en gebruik een spons om in water in de zinkput op te zuigen.

OPMERKING:

Als uw vaatwasser als gevolg van het ijs niet kan werken, neem dan contact op met professioneel servicepersoneel.

HOE U DE VAATWASSER IN GOEDE STAAT KUNT BEHOUDEN

NA ELKE AFWAS

Na elke wasbeurt, draait u de watertoevoer naar het apparaat dicht en laat de deur op een kier, zodat vocht en geurtjes niet ingesloten worden.

DE STEKKER ERUIT TREKKEN

Trek vóór het schoonmaken en het uitvoeren van onderhoud de stekker uit het stopcontact.

GEEN OPLOSMIDDELEN OF SCHURENDE SCHOONMAAKMIDDELEN

Voor het reinigen van de buitenkant en rubberen onderdelen van de vaatwasser, gebruik geen oplosmiddelen of schurende schoonmaakmiddelen. Alleen gebruik maken van een doek met warm zeepwater. Voor het verwijderen van vlekken of verkleuringen van het oppervlak van het interieur, gebruik een doek die is bevochtigd met water en een beetje azijn, of een reinigingsmiddel die speciaal voor afwasmachines is gemaakt.

INDIEN VOOR EEN LANGE PERIODE NIET GEBRUIKT

Het is aan te bevelen dat u een afwasprogramma met een lege vaatwasser draait en vervolgens de stekker uit het stopcontact haalt, de watertoevoer dicht draait en de deur van het apparaat een beetje open laat. Dit zal helpen om de deurafdichtingen langer meet e laten gaan en het vormen van geuren in het apparaat voorkomen.

Als het apparaat moet worden verplaatst, probeer om het in de verticale positie te houden. Indien absoluut noodzakelijk, kan het op zijn rug worden geplaatst.

AFDICHTINGEN

Eén van de factoren die ervoor zorgen dat geuren in de vaatwasser vormen, is voedsel dat in de afdichtingen gevangen blijft. Periodiek reinigen met een vochtige spons zal dit voorkomen.

INSTALLATIE-INSTRUCTIES

WAARSCHUWING:

• De installatie van de leidingen en de elektrische apparatuur moet door vakmensen worden uitgevoerd.
• Gevaar voor een elektrische schok! Onderbreek de energievoorziening vóórhet installeren van de vaatwasser. Doet u dat niet, dan kan dat tot een dodelijk ongeval of een elektrische schok leiden.

DE INSTALLATIEPLEK VAN VAATWASMACHINE DIENT DICHT BIJ DE BESTAANDE WATER AAN- EN AFVOERLEIDINGEN EN ELEKTRISCHE AANSLUITING ZIJN. EEN KANT VAN DE GOOTSTEEN MOET WORDEN GEKOZEN OM DE AANSLUITING VAN DE AFVOERSLANG VAN DE VAATWASSER AAN TE BRENGEN.

Plaats het apparaat op de gewenste locatie. De rug tegen de muur erachter rusten, en de zijkanten, langs de ernaast staande kasten of muren. De vaatwasser is uitgerust met aan- en afvoerslangen voor water die aan de rechterkant of de linkerkant kunnen worden geplaatst om een correcte installatie te vergemakkelijken.

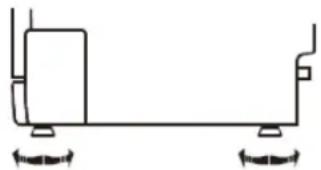

Zodra het toestel is geplaatst voor het waterpas stellen, kan de hoogte van de vaatwasser worden gewijzigd middels aanpassing van de schroefniveau van de voeten. In ieder geval, mag het apparaat niet meer dan 5 cm berhoogd worden.

ELEKTRICITEITSAANSLUITING

WAARSCHUWING:

Voor uw persoonlijke veiligheid:

• GEBRUIK GEEN VERLENGSNOER OF VERLOOPSTEKKER MET DIT APPARAAT.
• ONDERBREEK OF VERWIJDER ONDER GEEN ENKELE OMSTANDIGHEID DE AARDAANSLUITING VAN HET NETSNOER.

Kijk op het typeplaatje voor het vaststellen van de nominale spanning en sluit de vaatwasser op de juiste energievoorziening aan. Gebruik de vereiste zekering 10 amp, trage zekering of stroomonderbreker aanbevolen en gebruik een gescheiden groep waarop alleen dit apparaat is aangesloten.

Zorg ervoor dat de spanning en frequentie van de elektriciteit overeenkomen met die vermeld op het typeplaatje. Steek de stekker alleen in een stopcontact dat correct is geaard. Als het stopcontact waarop het apparaat moet worden aangesloten niet geschikt voor de stekker is, vervang dan het stopcontact, in plaats van adapters of iets dergelijks te gebruiken omdat deze oververhitting en brand kunnen veroorzaken.

AARDINGSINSTRUCTIES

Dit toestel moet geaard worden. In het geval van een defect of storing, zal aarding het risico op elektrische schokken verminderen door een weg van de minste weerstand voor de elektrische stroom te bieden. Dit apparaat is uitgerust met een snoer met een aardleiding en een aardstekker voor apparatuur. De stekker moet op een geschikt stopcontact worden aangesloten, dat is geïnstalleerd en geaard in overeenstemming met alle plaatselijke normen en eisen.

WAARSCHUWING:

• Onjuiste aansluiting van de aardleiding kan resulteren in het risico van een elektrische schok.
• Neem contact op met een gekwalificeerd persoon of onderhoudsvertegenwoordiger als u twijfelt of het toestel correct geaard is.
• Verander niets aan de stekker van het apparaat. Als de stekker niet goed op het stopcontact past, laat een gekwalificeerde elektricien een goed stopcontact installeren.

WATERAANSLUITING

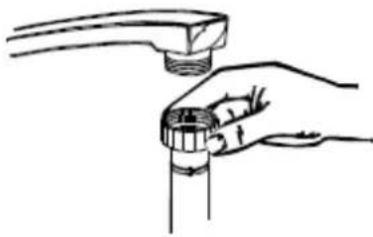

Sluit de toevoerslang van het koud water op een 3/4(inch) aansluiting van schroefdraad voorzien en zorg ervoor dat deze goed op zijn plaats is bevestigd. Als de waterleidingen nieuw zijn of voor een langere tijd niet zijn gebruikt, laat het water lopen om te controleren of het water helder is. Deze voorzorgsmaatregel is nodig om het risico te voorkomen dat de waterinlaat geblokkeerd en het apparaat beschadigd raakt.

WAARSCHUWING:

- Om te voorkomen dat water in de toevoerslang achterblijft, sluit de waterkraan na het gebruik. (Niet van toepassing op apparaten zonder aqua-stop.)

HOE HET OVERTOLLIGE WATER UIT DE SLANGEN AF TE VOEREN

Als de gootsteen zich 1000 boven de vloer bevindt, kan het overtollige water in de slangen niet rechtstreeks in de gootsteen opgevangen worden. Het zal nodig zijn om het overtollige water uit slangen in een kom of een geschikte container op te vangen die buiten en lager dan de gootsteen wordt gehouden.

WATERAFVOER

Sluit de afvoerslang voor het water aan De afvoerslang moet correct zijn gemonteerd op waterlekken te voorkomen. Controleer of de afvoerslang niet geknikt of platgedrukt is.

VERLENGSLANG

Als u een verlenging van de afvoerslang nodig hebt, zorg ervoor om een soortgelijke afvoerslang te gebruiken. Het moet niet langer dan 4 meter zijn; anders kan de reinigende werking van de vaatwasser worden verminderd.

SYPHONAANSLUITING

De afvoeraansluiting moet op een hoogte van tussen de 40 cm (minimaal) en 100 cm (maximaal) vanaf de onderkant van de vaatwasser zijn. De waterafvoerslang moet met een slangklem worden vastgezet. Het vrije uiteinde van de slang mag niet in water worden ondergedompeld.

DE AFVOERSLANG AANLSUITEN

Plaats de afvoerslang in een afvoerleiding met een minimale diameter van 40 mm, of sluit de afvoerslang aan op de gootsteenafvoer. Zorg dat de slang niet is gebogen of geplooid. Het hoogste punt van de slang mag niet hoger komen dan 1000 mm.

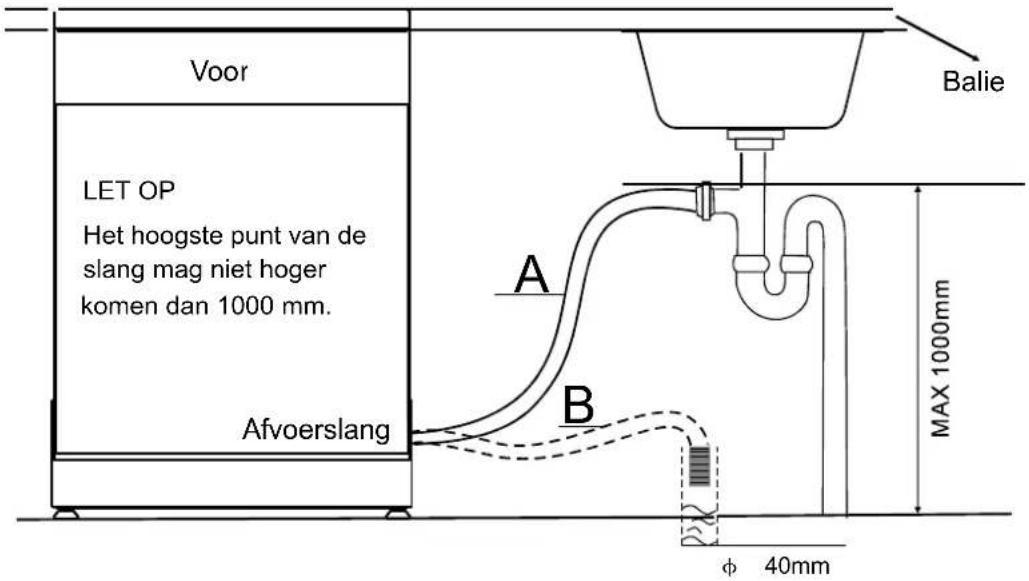

HODE A OF B

HANG DE AFVOERSLANG OP VOLGENS MET

Voor LET OP Het hoogste punt van de slang mag niet hoger komen dan 1000 mm. Afvoerslang Balie A B MAX 1000mm φ 40mm

HET STARTEN VAN DE VAATWASSER

De volgende zaken moet worden gecontroleerd voordat de afwasmachine wordt gestart.

1. De vaatwasser vlak staat en goed bevestigd is
2. de inlaatklep geopend is
3. Op lekkage bij de aansluitingen van de leidingen
4. De draden zijn strak aangesloten zijn
5. De elektriciteit ingeschakeld is
6. De toevoer- en afvoerslangen in de knoop zitten
7. Al het verpakkingsmateriaal en drukwerk moeten uit de vaatwasser worden gehaald

OPGELET:

Na de installatie, zorg ervoor dat u deze handleiding bewaart. De inhoud van deze handleiding is zeer nuttig voor de gebruikers.

Bekijk de tabellen op de volgende pagina's om u het bellen voor service te besparen.

PROBLEEM	MOGELIJKE	WAT TE DOEN
		OORZAKEN
De vaatwasser start niet		Zekering gesprongen, of de stroomonderbreker geactiveerd	Vervang de zekering of reset de stroomonderbreker. Verwijder alle andere apparaten die dezelfde groep met de vaatwasser delen.
		De elektriciteit is niet ingeschakeld	Zorg ervoor dat de vaatwasser is ingeschakeld en de deur goed gesloten is. Zorg ervoor dat het netsnoer correct is aangesloten op het stopcontact.
Technische problemen	De waterdruk is laag	Controleer of de watertoevoer correct is aangesloten en de waterkraan is opengedraaid.
Deur van de		vaatwasser is niet goed gesloten	Zorg ervoor de deur goed te sluiten en het vergrendel het.
Knik in de		afvoerslang	Controleer de afvoerslang.
Water niet uit de vaatwasser gepompt		Filter verstopt Controleer de groffilter (zie paragraaf “Reinigen van de filter”)
		Gootsteen verstopt	Controleer de gootsteen om te controleren of het goed afvoert. Als het probleem het aanrecht is dat niet afvoert, hebt u een loodgieter in plaats van een onderhoudsman voor vaatwassers nodig.
Schuim in de kuip Verkeerd		afwasmiddel	Gebruik alleen het speciale afwasmiddel om schuim te voorkomen. Als dit gebeurt, open de vaatwasser en laat het zeepsop verdampen. Voeg 1 liter koud water aan de kuip toe. Sluit en vergrendel de vaatwasser, start vervolgens een afwasprogramma om het water af te voeren.
		Gemorst glansmiddel	Veeg altijd gemorste glansmiddel onmiddellijk op.
		Verkleurd kuipinterieur	Een afwasmiddel met kleurstof werd gebruikt
Algemene problemen	Witte film op binnenzijde	Hard water mineralen	Gebruik voor het reinigen van het interieur een vochtige spons met afwasmiddel en draag rubberen handschoenen. Gebruik nooit een andere reiniger dan afwasmiddel met het risico van schuimvorming of zeepsop.
		De artikelen zijn niet corrosiebestendig	aangetaste
Er zijn roestige vlekken op bestek		Een programma werd niet uitgevoerd nadat de vaatwasser zout werd toegevoegd. Sporen van zout zijn in het afwasprogramma terechtgekomen.	Draai altijd het snelle wasprogramma zonder servies in de vaatwasser en zonder de Turbo-functie (indien aanwezig) na toevoeging van zout vaatwasser te selecteren.
Het deksel van de		ontharder is los	Controleer het deksel. Zorg ervoor dat het goed is bevestigd.
PROBLEEM MOGELIJKE		WAT TE DOEN
		OORZAKEN
Lawaai	Kloppend geluid in de afwasruimte	Een sproeiarm klopt tegen een artikel in een korf	Onderbreek het programma en herschik de artikelen die de sproeiarm hinderen.
	Ratelend geluid in de afwasruimte	Artikelen van het servies zijn los in de afwasruimte	Onderbreek het programma en herschik de artikelen van het servies.
	Kloppend geluid in de waterleidingen	Dit kan worden veroorzaakt door installatie ter plekke van de dwarsdoorsnede van de leidingen	Dit heeft geen invloed op de functie van de vaatwasser. In geval van twijfel, neem contact op met een gekwalificeerde loodgieter.
Onbevredigende afwasresultaten	De vaat is niet schoon	De vaat was niet correct geladen	Zie toelichting in “Het laden van de vaatwasserkorven”
		Het programma was niet krachtig genoeg	Selecteer een intensiever programma. Zie “Wasprogrammatabel”.
		Niet genoeg afwasmiddel werd verstrekt	Gebruik meer afwasmiddel, of gebruik een ander afwasmiddel.
		Artikelen blokkeren het pad van de sproeiarmen	Herschik de artikelen, zodat de sproeiarm vrij kan draaien.
		De filtercombinatie onderin de afwasruimte is niet schoon of niet correct gemonteerd. Dit kan ertoe leiden dat de sproeiarm jets verstopt raken.	Reinig en/of monteer de filtercombinatie correct. Reinig de sproeiarm jets. Zie “De sproeiarmen schoonmaken”.
	Sluier op het glaswerk	Een combinatie van zacht water en teveel afwasmiddel	Gebruik minder afwasmiddel als u zacht water hebt en selecteer het kortste programma om het glaswerk te wassen en schoon te maken.
	Zwarte en grijze sporen op de vaat	Aluminium gebruiksvoorwerpen hebben tegen de vaat gewreven	Gebruik een mild schuurmiddel om deze merken te verwijderen.
	Afwasmiddel achtergebleven in the reservoirs	Vaat blokkeert afwasmiddelreservoirs	Laad de vaat opnieuw goed.
Onbevredigende droogresultaten	De vaat droogt niet	Verkeerd geladen Laad de vaatwasser zoals voorgesteld in de aanwijzingen.
		Te weinig glansmiddel Verhoog de hoeveelheid glansmiddel/vul het glansmiddelreservoir opnieuw.
		De vaat is te snel verwijderd	Haal uw vaatwasser niet direct na het afwassen leeg. Open de deur op een kier zodat de stoom kan ontsnappen. Begin alleen met het uitladen van de vaatwasser zodra de vaat niet te warm is om aan te raken. Maak eerst de onderste korf leeg. Dit voorkomt dat water van de bovenste korf op de vaat druppelt.
		Verkeerd programma is gekozen	In het korte programma is de afwastemperatuur lager. Dit vermindert ook de reinigende werking. Kies een programma met een lange wastijd.
		Gebruik van bestek met een lage kwaliteit coating	Waterafvoer is moeilijker met deze artikelen. Dit soort bestek of vaat is niet geschikt voor het wassen in de vaatwasser.

FOUTCODES

Wanneer sommige storingen optreden, zal het apparaat de foutcodes weergeven om u te waarschuwen:

CODE	BETEKENIS	MOGELIJKE OORZAAK
Het Weken-lampje knippert kortstondig	Langere toevoertijd.	Kraan is niet geopend, watertoevoer is belemmerd or waterdruk is te laag.
Het ECO-lampje knippert kortstondig	Overstroming.	Een onderdeel van de vaatwasser lekt.

WAARSCHUWING:

• Als overlopen optreedt, draai de hoofdwaterkraan dicht voordat u een service belt.
• Als water als gevolg van het overvullen of een kleine lekkage in de bodembak aanwezig is, moet het water worden verwijderd vóór de vaatwasser opnieuw aan te zetten.

(met de deur gesloten) 600 598 845 1175

Hoogte: 845 mm

Breedte: 598 mm

Diepte: 600 mm

Waterdruk: 0,04 - 1,0 MPa

Energievoorziening: Zie typeplaatje

Capaciteit: 12 plaatsinstellingen

TECHNISCHE GEGEVENS

Sheet van huishoudelijke vaatwasser volgens EU-richtlijn 1059/2010:

Producent	Everglades
Type / Beschrijving	EVDW5100
Standaard plaatsinstellingen 12
Energie-efficiëntie klasse1	A++
Jaarlijks energieverbruik2	258 kWh
Energieverbruik van de standaard reinigingscyclus 0,9	1 kWh
Stroomverbruik van de uit-stand 0,45 W
Stroomverbruik van de aan-stand 0,49 W
Jaarlijks waterverbruik3	3080 liter
Droogefficiëntieklasse4	A
Standaard reinigingscycli5	ECO 45 °C
Programmaduur van de standaard reinigingscyclus 18	5 min.
Geluidsniveau 49 dB(A) re 1 pW
Montage	Vrijstaand
Kan worden ingebouwd Ja
Hoogte	84,5 cm
Breedte	59,8 cm
Diepte (met connectoren) 60 cm
Energieverbruik	1760-2100 W
Nominale spanning / frequentie 20 V~ / 50 Hz	2 -240
Waterdruk (stroomdruk) 0,4 - 10 bar = 0,04 - 1 MPa

OPMERKING

1. A+++ (hoogste efficiëntie) tot D (laagste efficiëntie)
2. Energieverbruik "258" kWh per jaar, gebaseerd op 280 standaard reinigingscycli met koud water vulling en het verbruik van de lage vermogenmodi. Het werkelijke energieverbruik is afhankelijk van hoe het apparaat wordt gebruikt.
3. Waterverbruik "3080" liter per jaar, gebaseerd op 280 standaard reinigingscycli. Het werkelijke energieverbruik is afhankelijk van hoe het apparaat wordt gebruikt.
4. A (hoogste efficiëntie) tot G (laagste efficiëntie)
5. Dit programma is geschikt voor het reinigen van solide normaal vervuild serviesgoed en dat is het meest efficiënte programma in termen van het gecombineerde energie- en waterverbruik voor dat type van vaatwerk.

Het apparaat voldoet aan de Europese normen en de richtlijnen in de huidige versie bij levering:

• LVD 2006/95/EC
• EMC 2004/108/EC
• ErP 2009/125/EC

De bovenstaande waarden zijn gemeten volgens de normen onder gespecificeerd bedrijfsomstandigheden.

De resultaten kunnen sterk variëren afhankelijk van de kwaliteit en de vervuiling van de vaat, hardheid van het water, afwasmiddel, etc.

De handleiding is gebaseerd op de normen van de Europese Unie en regels.

1. Bovenste korf:


1. Bestekmand:


1 2 1 4 4 4 4 4 4 4 1 2 1 2 2 2 8 7 3 3 2 1 2 1 4 4 4 4 4 4 1 3 1 1 2 1 5 5 5 5 5 5 3 3 3 2 2 2 3 3 3 3 3 1 2 1 5 5 5 5 5 5 6 6 6

5 Dessertlepels

6 Opscheplepels

7 Opschepvorken

8 Juslepels

1 Soeplepels

2 Vorken

3 Messen

4 Theelepels

Informatie voor compatibiliteitstests volgens EN 50242 Capaciteit: 12 Standaarcouverts
Plaats van de bovenste korf: onderste positie Programma: ECO
Instelling glansspoelmiddel: 6 Instelling waterontharder: H4

Kopjes 1 2 Schoteltjes 3 Glazen 4 Kleine serveerschaal 5 Middelgrote serveerschaal 6 Grote serveerschaal 7 Dessertservies 8 Platte borden 9 Diepe borden 10 Ovale schaal

U heeft 2 jaar garantie op technische defecten na aankoop datum.

Wat niet onder garantie valt :

* Het gebruik; voor niet normaal huishoudelijk gebruik (het apparaat is bedoeld voor normaal huishoudelijk gebruik)
* Een oorzaak die aan het apparaat vreemd is, zoals;

Schade die opgelopen werd bij het transport of ingevolge een verkeerde behandeling zoals deuken, krassen, afgebroken onderdelen.

Installatie fouten bijv. (verkeerde spanning).

* Storingen ten gevolge van o.a. ondeskundig gebruik, stof/pluisvorming in/aan het apparaat w.o. verstoppingen van o.a.(indien van toepassing) luchtcirculatie, filters, als mede breuk in kunststof, rubber, glas, wat anders dan bij normaal gebruik defect is geraakt; zulks ter beoordeling van service monteur of importeur.

U heeft twee jaar garantie op het apparaat na aankoop datum, de garantie is alleen dan geldig indien een geldig aankoop bewijs kan worden getoond.

Garantie rechten op het apparaat zijn niet overdraagbaar.

Indien apparaten ter reparatie worden aangeboden dienen deze schoon te zijn, anders kan behandeling voor reparatie worden geweigerd.

Servicenummer voor Nederland: 0900-0404040

Servicenummer voor België: 0032-(0)38080919

English

Read this Manual

Dear Customer,
